Обзор и тестирование видеокарты Gigabyte GV-N960WF2OC-2GD

Продолжаем серию обзоров GeForce GTX 960. На очереди модель от Gigabyte с охлаждением WindForce 2X. Посмотрим, сможет ли эта карта чем-то удивить на фоне протестированных ранее вариантов от конкурентов.


Gigabyte GV-N960WF2OC-2GD

Адаптер поставляется в небольшой коробке.

Gigabyte GV-N960WF2OC-2GD

Комплектация следующая:
  • два переходника питания c двух molex на PCI-E 6-pin;
  • диск с программным обеспечением;
  • инструкция.
В карте легко узнать принадлежность к Gigabyte благодаря преемственности дизайна c другими моделями этого производителя.

Gigabyte GV-N960WF2OC-2GD

Используется охлаждение с двумя крупными вентиляторами. Кулер накрыт черным пластиковым кожухом с множеством прорезей и изгибов.

Gigabyte GV-N960WF2OC-2GD

По осмотру задней стороны сразу видно, что PCB выполнена по более сложному дизайну в сравнении со стандартными решениями на короткой плате. Вместо одного разъема питания присутствует два. Сами разъемы развернуты фиксаторами вверх, чтобы радиатор не мешал при подключении кабелей.

Gigabyte GV-N960WF2OC-2GD

Набор интерфейсных разъемов у Gigabyte таков: два DVI, три DisplayPort и один HDMI.

Gigabyte GV-N960WF2OC-2GD

Карта поддерживают технологию Flex Display, предлагающую простое автоопределение и настройку устройств в сложных мультимониторных конфигурациях до четырех дисплеев с разным типом интерфейса. Достаточно подключить их по одной из предложенных схем.

Gigabyte GV-N960WF2OC-2GD

В системе охлаждения задействовано три тепловые трубки с реализацией прямого контакта с поверхностью графического кристалла.

Gigabyte GV-N960WF2OC-2GD

Трубки зафиксированы внутри массивного алюминиевого основания. Места соприкосновения промазаны термопастой.

Gigabyte GV-N960WF2OC-2GD

В желобках основания зафиксированы алюминиевые пластины радиатора, пронизываемые изгибающимися трубками.

Gigabyte GV-N960WF2OC-2GD

У транзисторов узла питания имеется свой ребристый радиатор.

Gigabyte GV-N960WF2OC-2GD

Обдувается вся конструкция парой вентиляторов Power Logic PLA09215S12H диаметром 92 мм. Лопасти имеют особую форму с бороздами на внешней поверхности и дополнительными треугольными «зубцами». Крупные производители в последнее время часто модернизируют форму крыльчатки с целью улучшить рабочие характеристики вентиляторов. Такой дизайн лопастей Gigabyte тоже является следствием подобных экспериментов.

Gigabyte GV-N960WF2OC-2GD

Не первая версия GeForce GTX 960 с большой платой, но у Gigabyte явно меньше пустых мест на плате в сравнении с конкурентами. В питании графического процессора задействовано шесть фаз, хотя топовые представители серии GTX 960 обычно ограничиваются четырьмя.

Gigabyte GV-N960WF2OC-2GD

Традиционная фотография GPU GM206-300-A1:

Gigabyte GV-N960WF2OC-2GD

Два гигабайта памяти набраны четырьмя микросхемами Samsung K4G41325FC-HC28. Стандартные чипы для GeForce GTX 960.

Gigabyte GV-N960WF2OC-2GD

Базовая частота ядра установлена на 1216 МГц при среднем Boost Clock 1279 МГц. Память функционирует на стандартной частоте 7012 МГц.

Gigabyte GV-N960WF2OC-2GD

ASIC Quality у данного экземпляра равен 72,2%.

Gigabyte GV-N960WF2OC-2GD

Реальная частота ядра стабильно держится на уровне пикового Boost в 1367 МГц. Получается, что по итоговым частотам видеоадаптер Gigabyte GV-N960WF2OC-2GD идентичен MSI GTX 960 Gaming 2G. Впрочем, последний должен добраться до розницы с новой прошивкой и более высокими частотами. В Metro: Last Light и Thief температура не превысила 63–64 °C при 22 °C в помещении. Вполне на уровне топовых версий GeForce GTX 960 других производителей.

Gigabyte GV-N960WF2OC-2GD Gigabyte GV-N960WF2OC-2GD

В простое видеокарта работает в полном пассиве. Вентиляторы запускаются только в 3D-режиме. В наших тестовых условиях их обороты едва достигали уровня 800 об/мин. О шуме можно не вспоминать. Карта будет тихой даже в более жестких температурных условиях.

В последней версии MSI Afterburner появилась возможность повышения напряжения GPU. Первые опыты с ASUS Strix не дали никакой пользы. А вот адаптер Gigabyte хорошо отреагировал на софтвольтмод. В итоге нам удалось достичь рекордного значения Boost в 1575 МГц при базовой частоте 1411 МГц с повышением питающего напряжения на 20 мВ. Причем видеокарта выдержала и дальнейшее повышение частоты в недолгих тестах, но уже проявлялись артефакты. Стоит еще отметить беспрецедентно большой запас для повышения лимита мощности — плюс 44% к стандартному уровню вместо нескольких процентов у обычных моделей. При этом даже на стандартных установках карта укладывается в рамки 80–90%. Так что потенциал для оверклокерских экспериментов очень большой.

Gigabyte GV-N960WF2OC-2GD

Для 128-битной карты важную роль играет разгон памяти. Тут уже возможности Gigabyte оказались вполне заурядными. Стабильность удалось сохранить при эффективной частоте памяти 7920 МГц. Это ниже результатов MSI Gaming и ASUS Strix, хотя и с минимальной разницей. При помощи ручных настроек скорость вентиляторов была повышена до 1100 об/мин, что даже позволило немного снизить рабочие температуры относительно начальных (ниже скриншот нагрузки в Last Light).

Gigabyte GV-N960WF2OC-2GD

Характеристики тестируемых видеокарт

Рассмотренная модель GeForce GTX 960 будет сравниваться с картой MSI GTX 960 Gaming 2G, которая вступит и в качестве аналога референса при снижении рабочих частот. Еще один соперник из новой серии — ASUS STRIX-GTX960-DC2OC-2GD5. Представители прошлого поколения NVIDIA — GeForce GTX 760 (Palit GTX 760 JetStream) и GeForce GTX 770. Со стороны AMD три представителя — Radeon R9 285 в лице HIS R9 285 IceQ X2 OC, Radeon HD 7970 и Radeon R9 280X в лице MSI R7970 Lightning. В разгоне протестированы только младшие соперники.

В таблице приведены официальные данные по частотам Boost для GeForce. На графиках указан реальный диапазон рабочих частот ядра, включая пиковые значения.

Видеоадаптер GeForce GTX 770 ASUS STRIX-GTX960-DC2OC Gigabyte GV-N960WF2OC MSI GTX 960 Gaming 2G GeForce GTX 960 GeForce GTX 760 Radeon R9 280X Radeon HD 7970 Radeon R9 285
Ядро GK104 GM206 GM206 GM206 GM206 GK104 Tahiti Tahiti Tonga
Количество транзисторов, млн. шт 3500 2940 2940 2940 2940 3500 4313 4313 н/д
Техпроцесс, нм 28 28 28 28 28 28 28 28 28
Площадь ядра, кв. мм 294 228 228 228 228 294 352 352 н/д
Количество потоковых процессоров 1536 1024 1024 1024 1024 1152 2048 2048 1792
Количество текстурных блоков 128 64 64 64 64 96 128 128 112
Количество блоков рендеринга 32 32 32 32 32 32 32 32 32
Частота ядра, МГц 1045–1085 1228–1291 1216–1279 1216–1279 1126–1178 980–1033 1000 925 до 918
Шина памяти, бит 256 128 128 128 128 256 384 384 256
Тип памяти GDDR5 GDDR5 GDDR5 GDDR5 GDDR5 GDDR5 GDDR5 GDDR5 GDDR5
Частота памяти, МГц 7010 7200 7010 7010 7010 6008 6000 5500 5500
Объём памяти, МБ 2048 2048 2048 2048 2048 2048 3072 3072 2048
Поддерживаемая версия DirectX 11.1 12 12 12 12 11.1 11.1 11.1 11.1
Интерфейс PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0
Уровень TDP, Вт 230 н/д н/д н/д 120 170 250 250 190


Тестовый стенд

Конфигурация тестового стенда следующая:
  • процессор: Intel Core i7-3930K (3,2@4,4 ГГц, 12 МБ);
  • кулер: Thermalright Venomous X;
  • материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79 Express);
  • память: Kingston KHX2133C11D3K4/16GX (4x4 ГБ, DDR3-2133@1866 МГц, 10-11-10-28-1T);
  • системный диск: Intel SSD 520 Series 240GB (240 ГБ, SATA 6Gb/s);
  • дополнительный диск: Hitachi HDS721010CLA332 (1 ТБ, SATA 3Gb/s, 7200 об/мин);
  • блок питания: Seasonic SS-750KM (750 Вт);
  • монитор: ASUS PB278Q (2560х1440, 27″);
  • операционная система: Windows 7 Ultimate SP1 x64;
  • драйвер GeForce: NVIDIA GeForce 347.25;
  • драйвер Radeon: ATI Catalyst 14.12.
В операционной системе были отключены User Account Control, Superfetch и визуальные эффекты интерфейса. Настройки драйверов стандартные. Методика тестирования описана тут. Добавлена новая игра — The Evil Within.


Результаты тестирования

Alien: Isolation

Gigabyte GV-N960WF2OC-2GD

Gigabyte GV-N960WF2OC-2GD

При заводских частотах идентичные результаты у MSI с Gigabyte в Alien: Isolation. В разгоне герой обзора быстрее всех собратьев, но с мизерным преимуществом. Повышение частот позволяет обойти Radeon R9 285 и Radeon HD 7970.


Assassin’s Creed: Unity

Gigabyte GV-N960WF2OC-2GD

Gigabyte GV-N960WF2OC-2GD

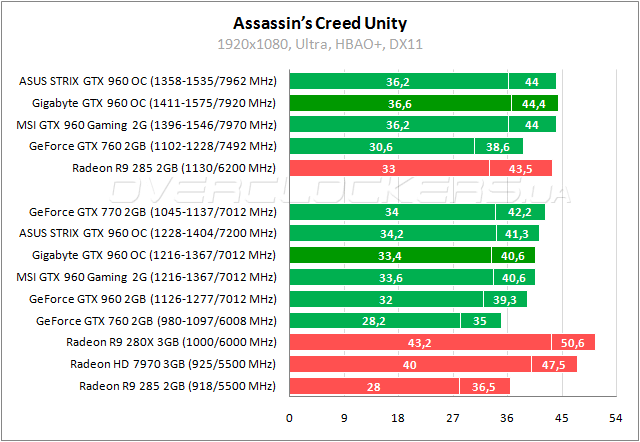

В Unity мы видим минимальное отставание Gigabyte от GeForce GTX 770. Разгон обеспечивает лучшую производительность среди решений с 2 ГБ памяти. Дополнительный гигабайт обеспечивает лидерство картам AMD на базе GPU Tahiti.


Battlefield 4

Gigabyte GV-N960WF2OC-2GD

Gigabyte GV-N960WF2OC-2GD

Паритет с Radeon HD 7970 в Battlefield 4. Примечательно, что Radeon R9 285 даже на повышенных частотах по минимальному fps слабее Gigabyte с заводскими частотами. Разгон позволяет легко обойти Radeon R9 280X и GeForce GTX 770.


Dead Rising 3

Gigabyte GV-N960WF2OC-2GD

Gigabyte GV-N960WF2OC-2GD

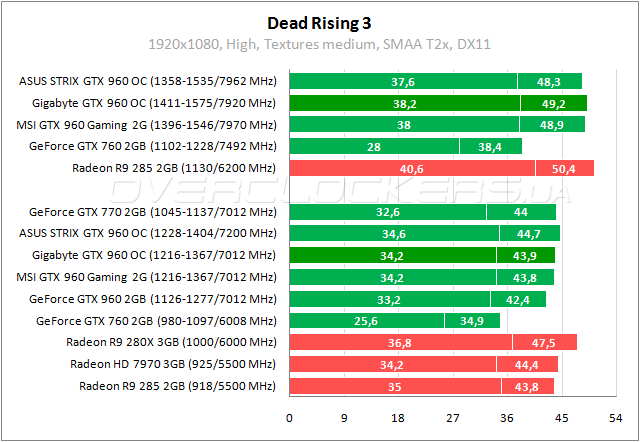

В Dead Rising 3 у Gigabyte GV-N960WF2OC-2GD результаты на уровне Radeon R9 285 и Radeon HD 7970. Обращают на себя внимание невысокие показатели GeForce GTX 770 по минимальному fps. Разгон Gigabyte позволяет обойти ему Radeon R9 280X. Но стоит отметить, что при повышении качества текстур до максимума на видеокартах с 2 ГБ резко падает производительность.


Far Cry 4

Gigabyte GV-N960WF2OC-2GD

Gigabyte GV-N960WF2OC-2GD

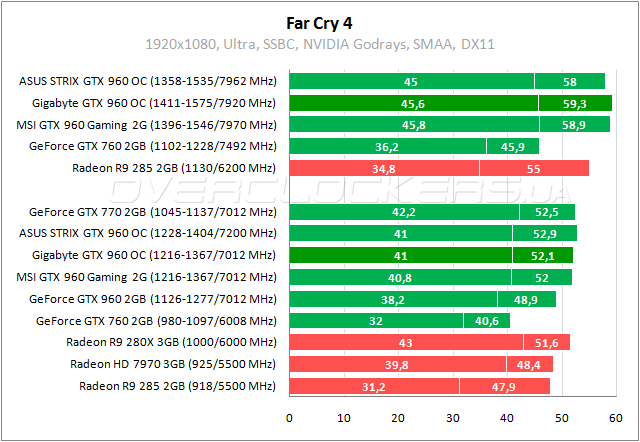

Заводской разгон обеспечивает Gigabyte более высокую производительность в сравнении с обычной версией Radeon HD 7970 в Far Cry 4. Мизерное отставание от GeForce GTX 770. Radeon R9 285 даже с разгоном безнадежно уступает fps из-за значительных просадок по минимальному fps. Герой обзора от повышения частот выигрывает 11–14%.


Metro: Last Light

Gigabyte GV-N960WF2OC-2GD

Gigabyte GV-N960WF2OC-2GD

По результатам встроенного теста Metro: Last Light рассматриваемый видеоадаптер на 6% производительнее стандартной версии GeForce GTX 960 и даже лучше Radon R9 280X (разница меньше 1%). Прирост при разгоне 12%.

Gigabyte GV-N960WF2OC-2GD

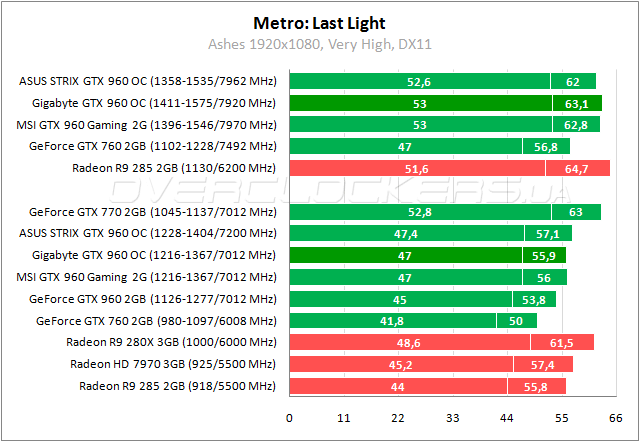

Тестирование в ручном режиме на игровом уровне «Пепелище» дает иную картину. Gigabyte уже слабее старшего конкурента AMD, но на одном уровне с Radeon HD 7970. Нагнать GeForce GTX 770 удается лишь при разгоне до 1411–1575/7920 МГц.


Middle-earth: Shadow of Mordor

Gigabyte GV-N960WF2OC-2GD

Gigabyte GV-N960WF2OC-2GD

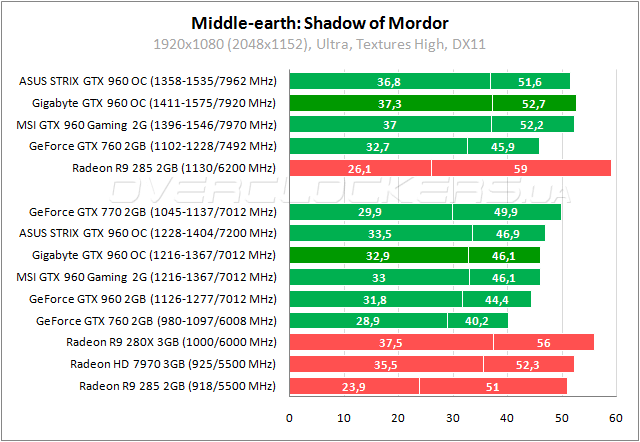

О высоких требованиях к памяти игры Shadow of Mordor мы на раз упоминали ранее. Поэтому даже при высоком среднем fps у видеоадаптеров с 2 ГБ наблюдаются серьезные просадки по минимальному fps. В категории решений с 2 ГБ лучше всех по минимальному параметру оказываются GeForce GTX 960. Именно они обеспечивают более плавную картинку и равномерную производительность без резких перепадов, уступая только старшим AMD Radeon с 3 ГБ. Gigabyte на фоне товарищей демонстрирует лучшие результаты в разгоне.


Ryse: Son of Rome

Gigabyte GV-N960WF2OC-2GD

Gigabyte GV-N960WF2OC-2GD

Мощные позиции решений AMD в Ryse: Son of Rome. Даже GeForce GTX 770 слабее Radeon R9 285. Герой обзора уступает 5–6% лидеру «зеленых». Разгон позволяет ускорить Gigabyte на 14%, что минимизирует отставание от Radeon HD 7970.


The Evil Within

Gigabyte GV-N960WF2OC-2GD

Тестирование в The Evil Within проводилось в этой сцене. На диаграмме отсутствует Radeon R9 285 по той причине, что этот видеоадаптер до сих пор не дружит с игрой. Во время первых попыток тестирования в приложении мы получали черный экран. Теперь игра запускается, но не отображается меню, не позволяя вносить правки в графические параметры. При этом на Radeon R9 280X и Radeon HD 7970 никаких проблем не было ранее, нет и сейчас.

Gigabyte GV-N960WF2OC-2GD

Заметен хороший рост fps у решений NVIDIA относительного первого тестирования со старым видеодрайвером. На AMD рост тоже есть, но намного скромнее. В итоге GeForce GTX 960 с близкими к стандартному уровню частотами почти не уступает Radeon R9 280X. А Gigabyte уверенно обходит этого соперника и демонстрирует уже мизерное отставание от GeForce GTX 770.


Thief

Gigabyte GV-N960WF2OC-2GD

Gigabyte GV-N960WF2OC-2GD

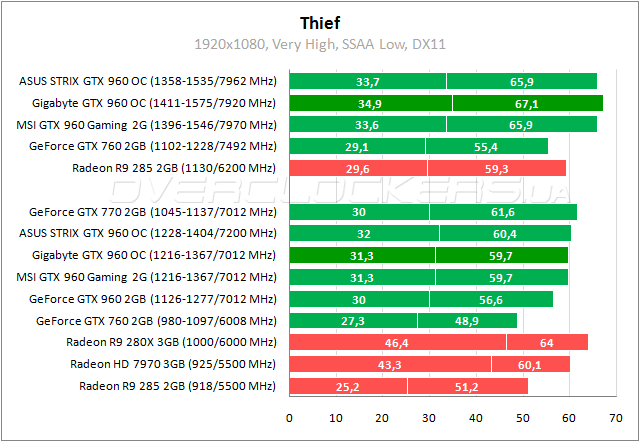

По средней частоте Gigabyte находится на одном уровне с Radeon HD 7970 в Thief, но по минимальному соперник значительно выигрывает (сказывается больший объем памяти). Даже разогнанный Radeon R9 285 слабее Gigabyte в номинале. Но этот представитель AMD хорошо поднимает свои результаты при переходе к рендерингу с использованием Mantle. При разгоне всех GeForce GTX 960 лучшие результаты у GV-N960WF2OC-2GD.


Watch Dogs

Gigabyte GV-N960WF2OC-2GD

Gigabyte GV-N960WF2OC-2GD

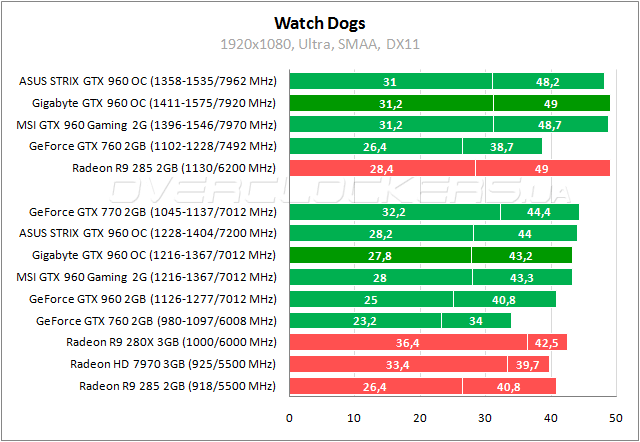

Знакомая ситуация с хорошим преимуществом по минимальному fps у видеокарт с 3 ГБ наблюдается и в Watch Dogs. При этом по средней частоте кадров наш Gigabyte GTX 960 WindForce 2X уверенно обходит даже Radeon R9 280X. В категории графических решений на 2 ГБ он уступает только GeForce GTX 770.


World of Tanks

Gigabyte GV-N960WF2OC-2GD

Gigabyte GV-N960WF2OC-2GD

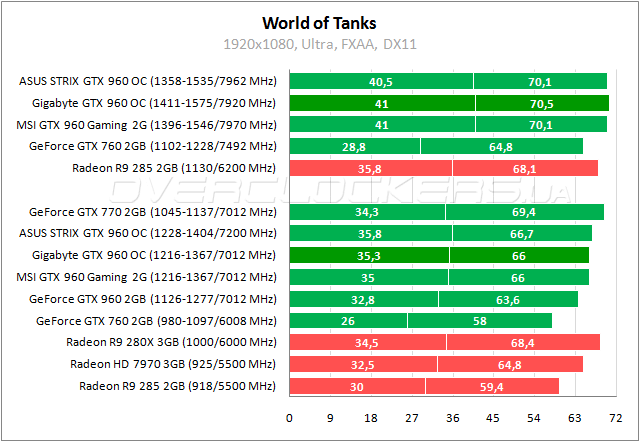

Можно говорить о паритете между Gigabyte и Radeon R9 280X — первый чуть лучше по минимальному fps, второй по среднему. Скромное отставание от GeForce GTX 770 имеет место только по среднеигровой частоте кадров. В разгоне Gigabyte лидирует на фоне собратьев, хотя и с минимальным преимуществом относительно других GeForce GTX 960.


3DMark 11

Gigabyte GV-N960WF2OC-2GD

Gigabyte GV-N960WF2OC-2GD

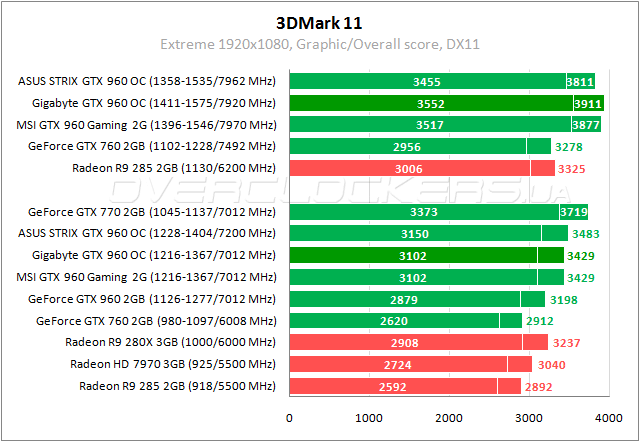

Преимущество над аналогом референсного GeForce GTX 960 до 8%, выигрыш у Radeon R9 280X почти 7%, тогда как отставание от GeForce GTX 770 около 9%. Разгон до 1411–1575/3920 МГц ускоряет героя обзора на 14,5%.


3DMark Fire Strike

Gigabyte GV-N960WF2OC-2GD

Gigabyte GV-N960WF2OC-2GD

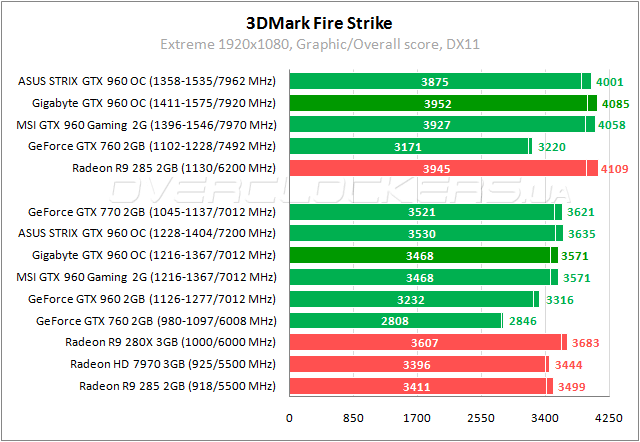

Теперь уже Gigabyte в номинале слабее старшего соперника AMD на 3%. Менее 2% разницы с GeForce GTX 770. Прирост от разгона 14%.


Энергопотребление

Gigabyte GV-N960WF2OC-2GD

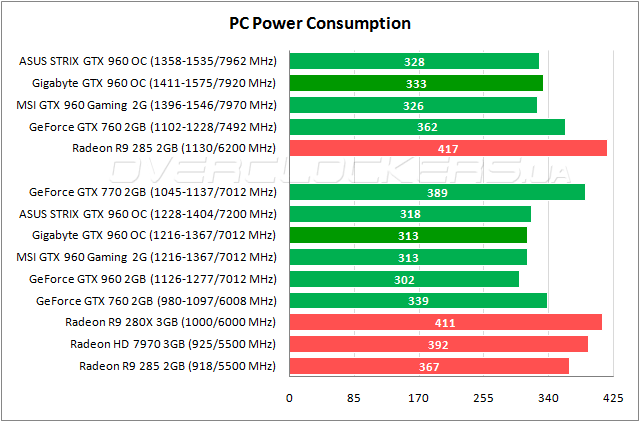

В номинале потребление мощности у Gigabyte GTX 960 WindForce 2X на уровне с другими представителями серии. При разгоне немного больше из-за повышения напряжения, но все еще меньше показателей GeForce GTX 760 и Radeon R9 285 с начальными частотами.


Выводы

Видеокарта Gigabyte GV-N960WF2OC-2GD оставила исключительно положительные впечатления. Мощное тихое охлаждение, усиленная система питания. Заводской разгон не самый высокий, зато общий частотный потенциал отличный. По результатам разгона графического процессора карта от Gigabyte стала рекордсменом среди всех протестированных нами GeForce GTX 960. Разгон памяти заурядный, но это не помешало продемонстрировать лучшие результаты в тестах производительности. Вдвойне приятно, что такой разгон легко реализуется в тихом режиме при низких рабочих температурах. Отличный выбор для тех, кто нацелен на покупку GeForce GTX 960.

Gigabyte GV-N960WF2OC-2GD Выбор редакции: лучший продукт
