Palit GTX 680 JetStream
Для начала рассмотрим нереференсный GeForce GTX 680 от Palit. Видеоадаптер оснащен мощным охлаждением и работает на повышенных частотах. Но для нашего сравнения мы протестируем его не только на заводских частотах, но и при понижении их до рекомендованных значений, чтобы сравнить конкурентов в одинаковых условиях.
Поставляется карта в массивной коробке с откидывающейся боковой панелью.
На развороте описаны преимущества данного продукта. Заявлено, что он на 9 градусов холоднее и на 9 дБ тише обычной версии. Обещан и повышенный разгонный потенциал. Через прозрачное окошко видно внушительную систему охлаждения с тремя вентиляторами.
Комплект поставки следующий:
- переходник DVI/D-Sub;
- переходник DVI/HDMI;
- переходник питания с двух PCI-E 6pin на PCI-E 8pin;
- диск с программным обеспечением;
- инструкция.

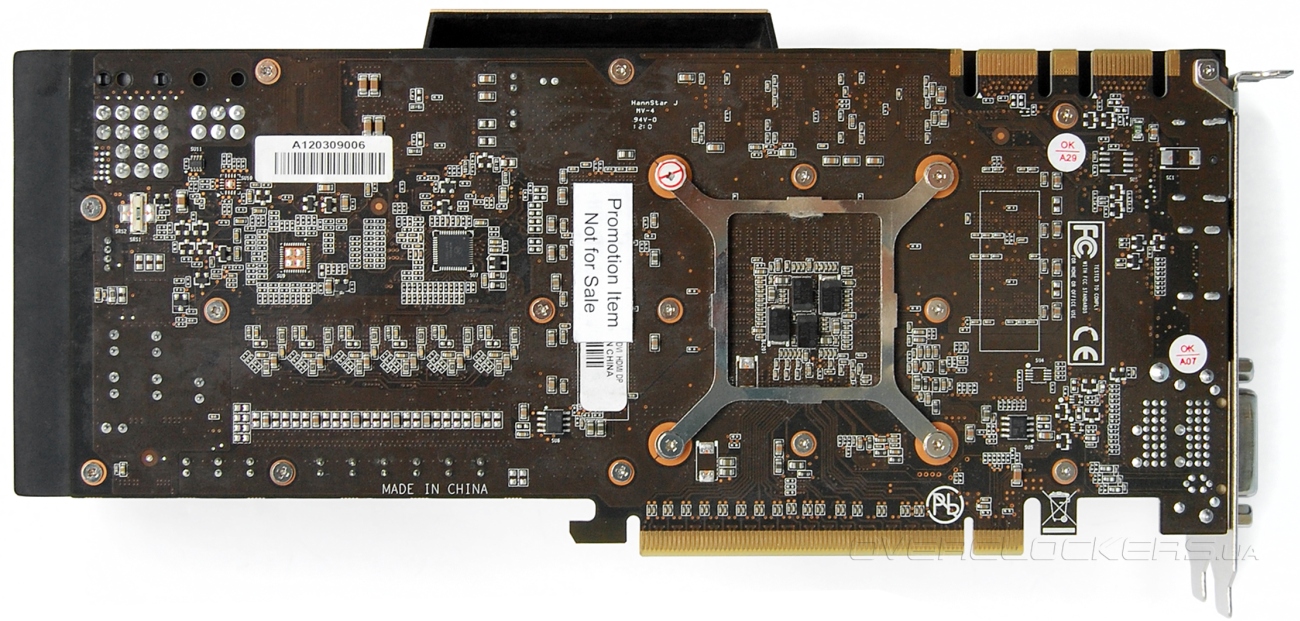

Система охлаждения чуть выступает за пределы платы, что хорошо видно при взгляде на обратную сторону. Общая длина достигает 27,5 сантиметров, а текстолит короче на два сантиметра.

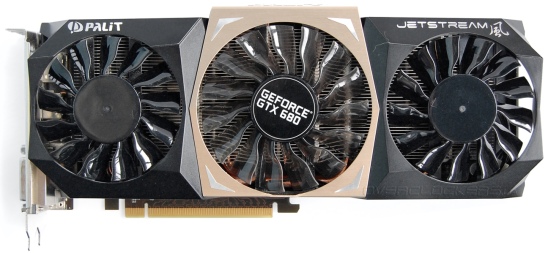

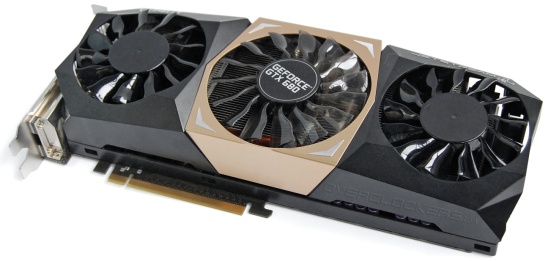

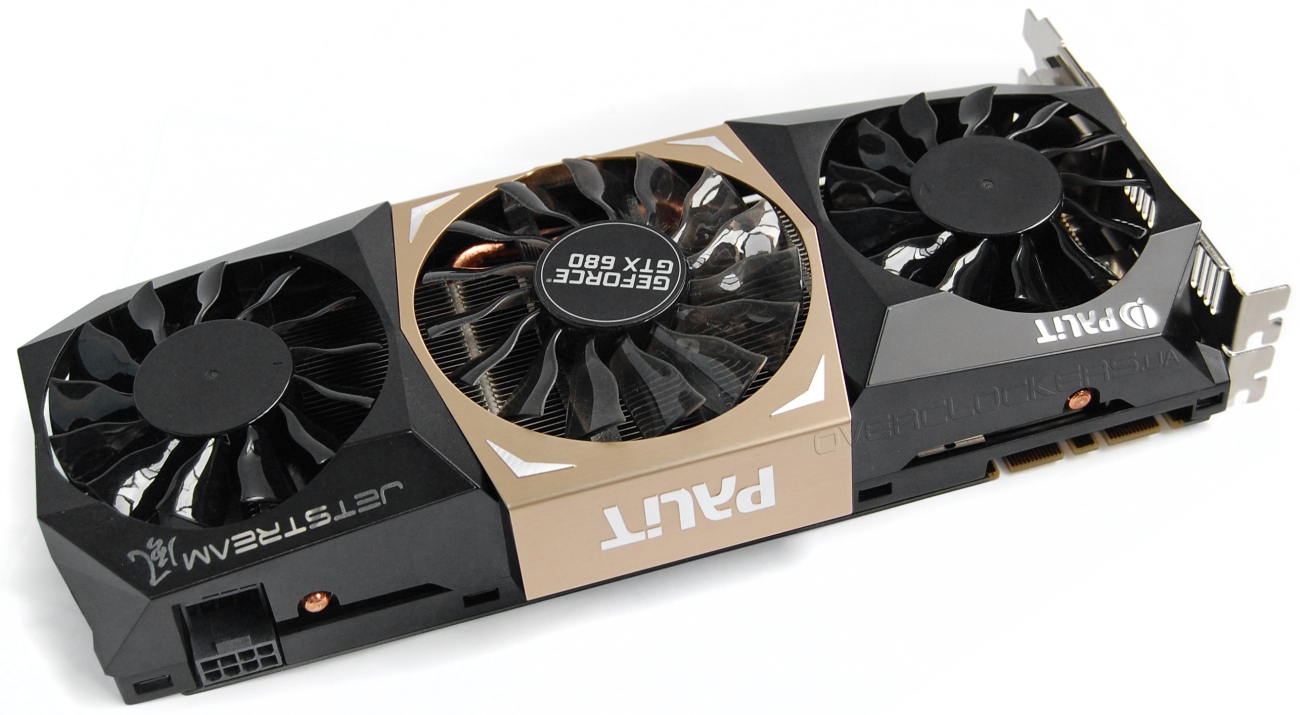

Palit занимает три слота расширения. Поверхность карты немного выгнута, хотя вентиляторы расположены в одной плоскости, а не под углом друг к другу как это было в многовентиляторных видеоадаптерах Gigabyte.
Центральный вентилятор самый большой, его оттеняет золотистый блок кожуха с логотипом на боковой панели. Смотрится симпатично.
В данном случае у нас стандартное расположение разъемов питания — в виде вертикальной колодки. Но один из разъемов восьмиконтактный, у референса — два шестиконтактных.

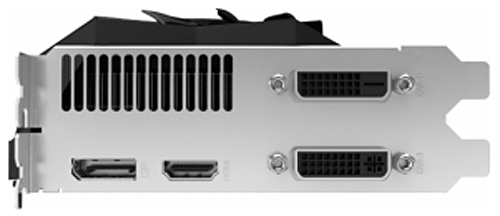

На задней панели расположено четыре разъема для вывода изображения: Display Port, мини-версия HDMI и пара DVI.
Приступим к разбору видеокарты. Начнем с кожуха с вентиляторами, который крепится на простые защелки и легко демонтируется. Так что при желании можно будет легко очистить радиатор от накопившейся пыли, не разбирая полностью охлаждение.

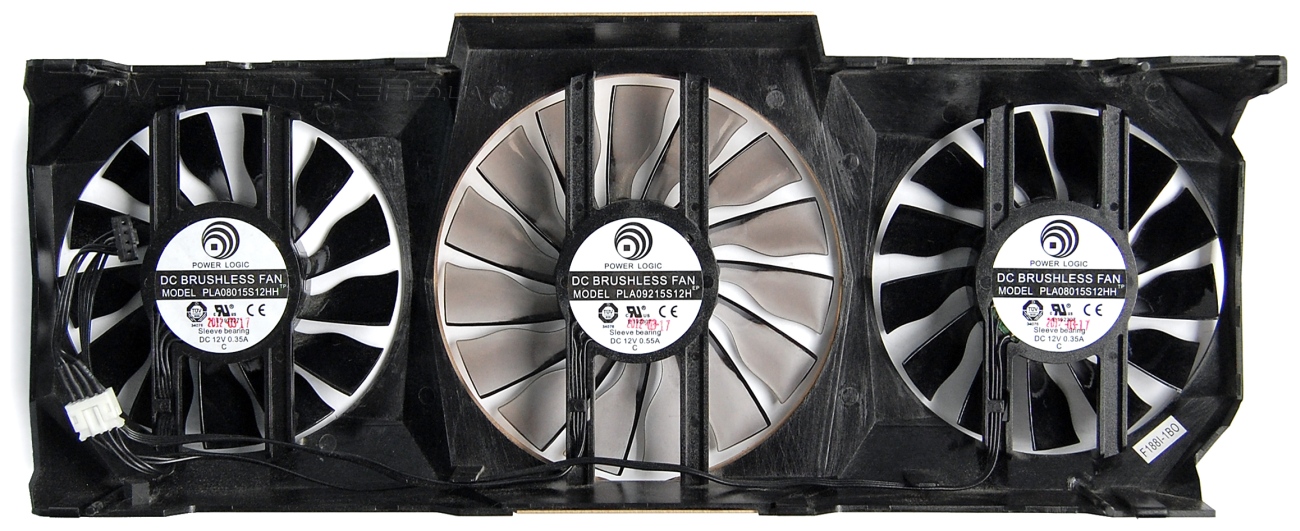

За обдув отвечает 92-мм вентилятор Power Logic PLA09215S12H (реальный диаметр крыльчатки примерно 88 мм) и два Power Logic PLA08015S12HH типоразмера 80 мм (лопасти примерно 76 мм).

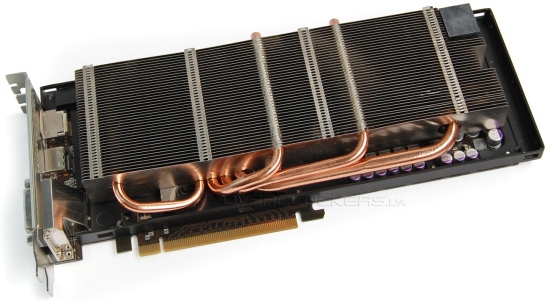

Под кожухом скрыт массивный радиатор, простирающийся почти во всю длину карты. Нужно отметить, что он заметно больше радиатора упоминавшегося выше Palit GTX 660 Ti JetStream.

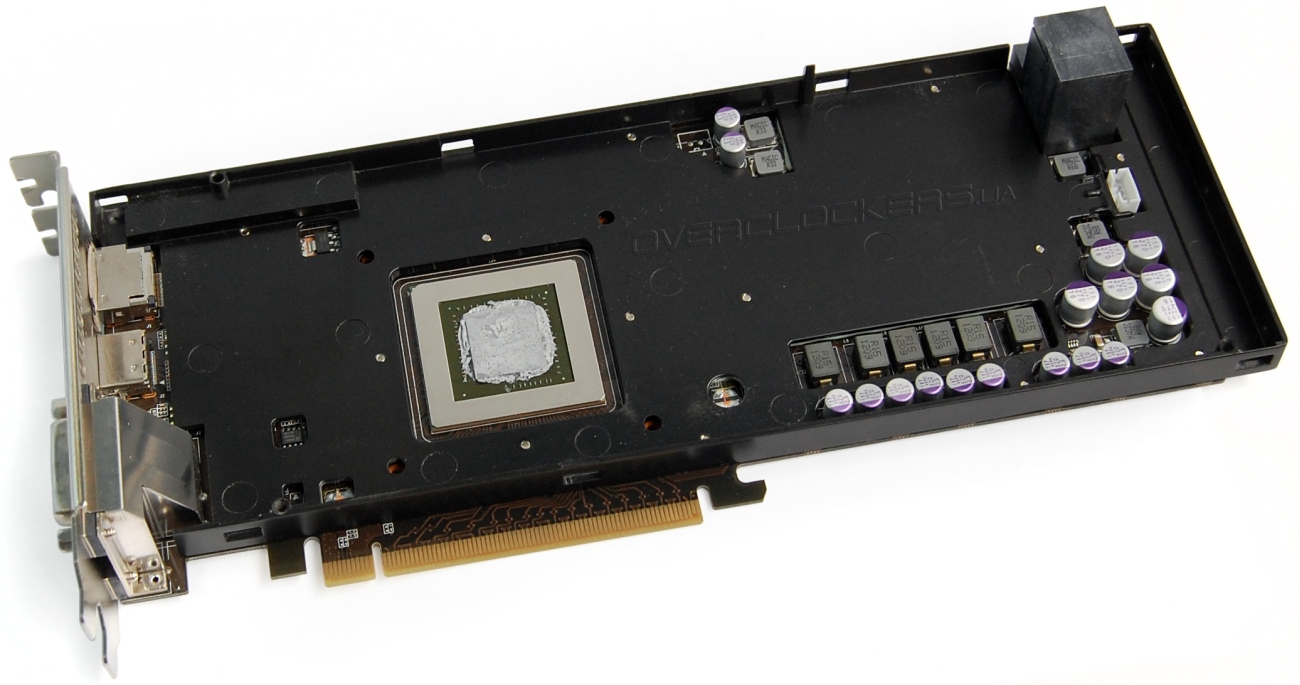

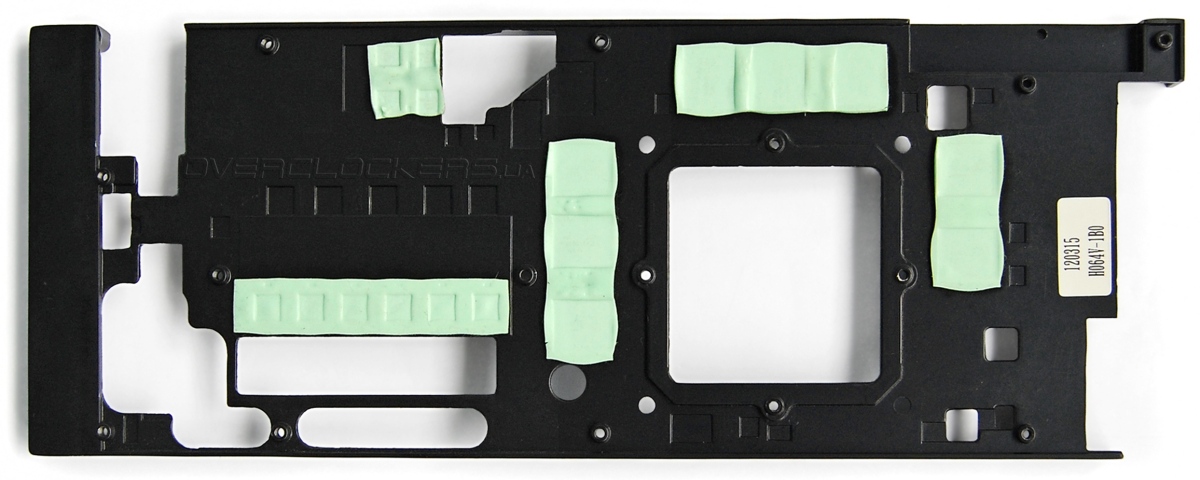

Плата накрыта сплошной пластиной-радиатором, выступающая и основанием, за которое цепляется пластиковый кожух. Общая площадь такого радиатора тоже довольно большая.

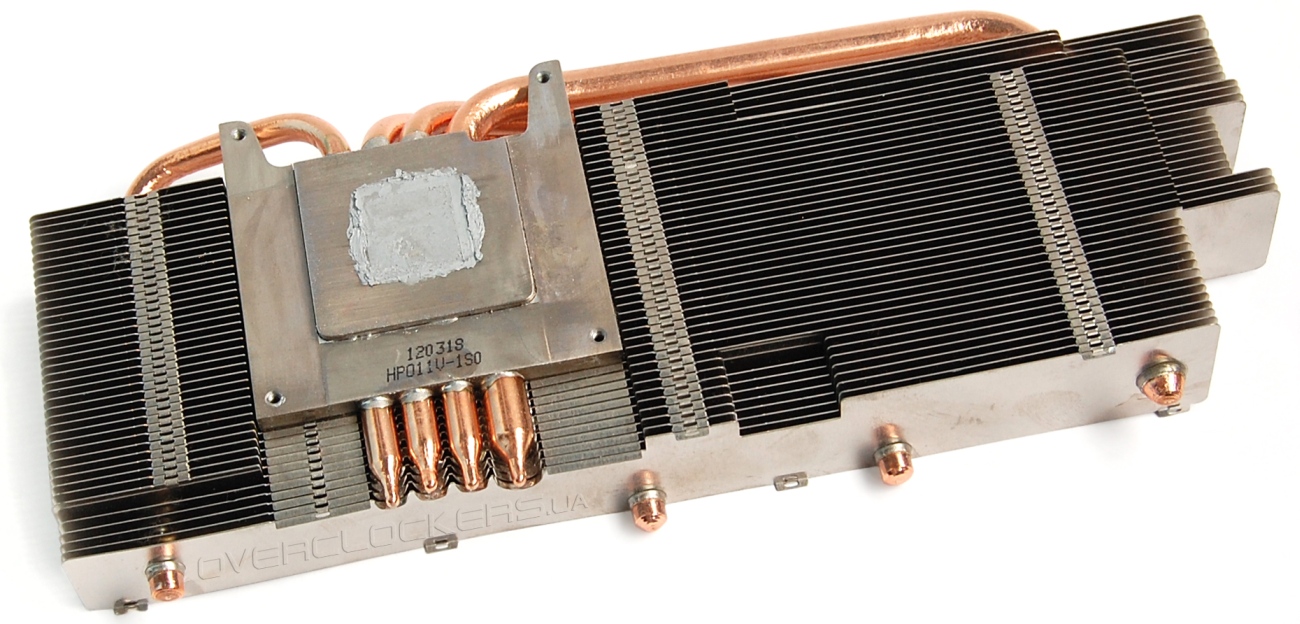

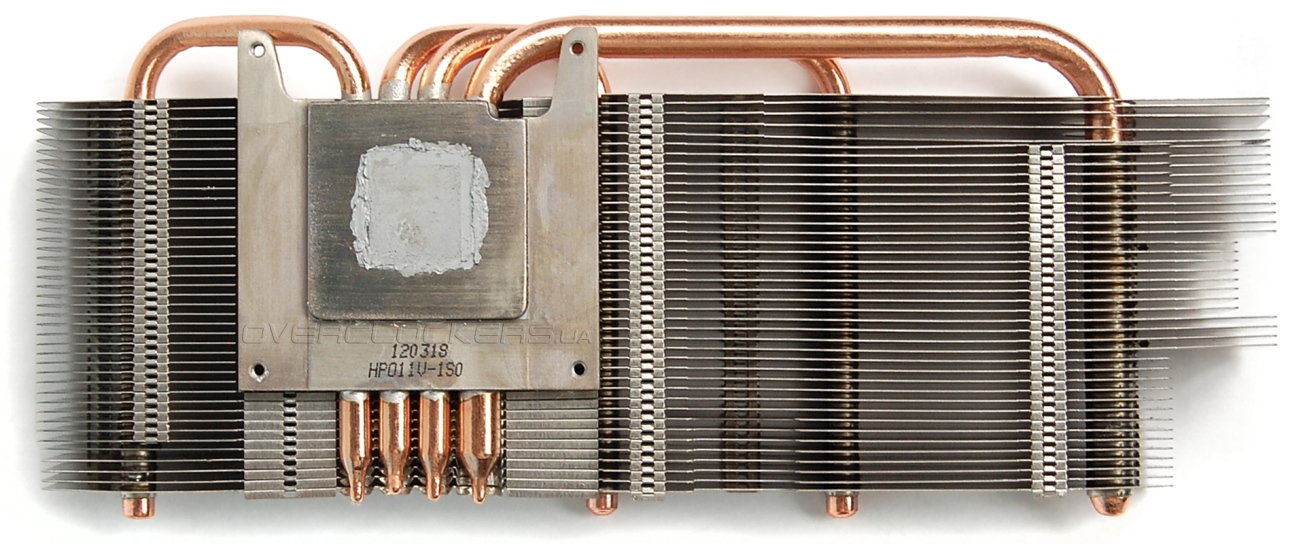

Пластины радиатора напаяны на толстое основание. Конструкцию пронизывают четыре тепловые трубки: две диаметром 6 мм и две по 8 мм.
Вся площадь соприкосновения основания и тепловых трубок тщательно пропаяна. Судя по следам, припоя не жалели, что хорошо.

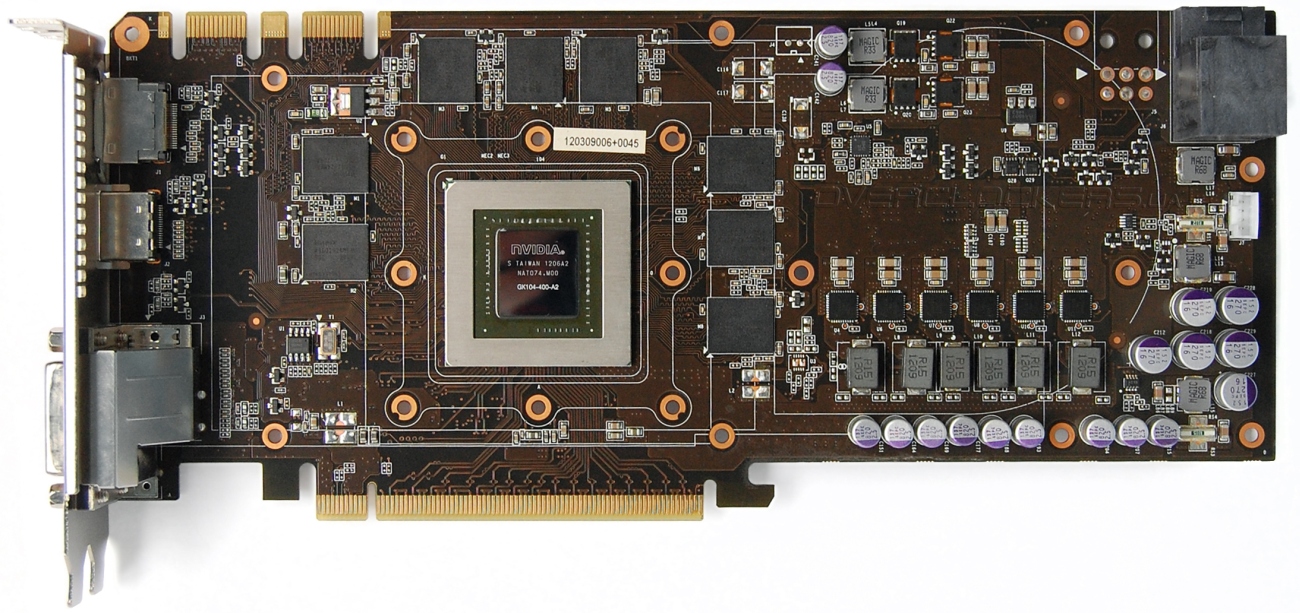

Дизайн платы напоминает референсный, но в тоже время отличается от него.

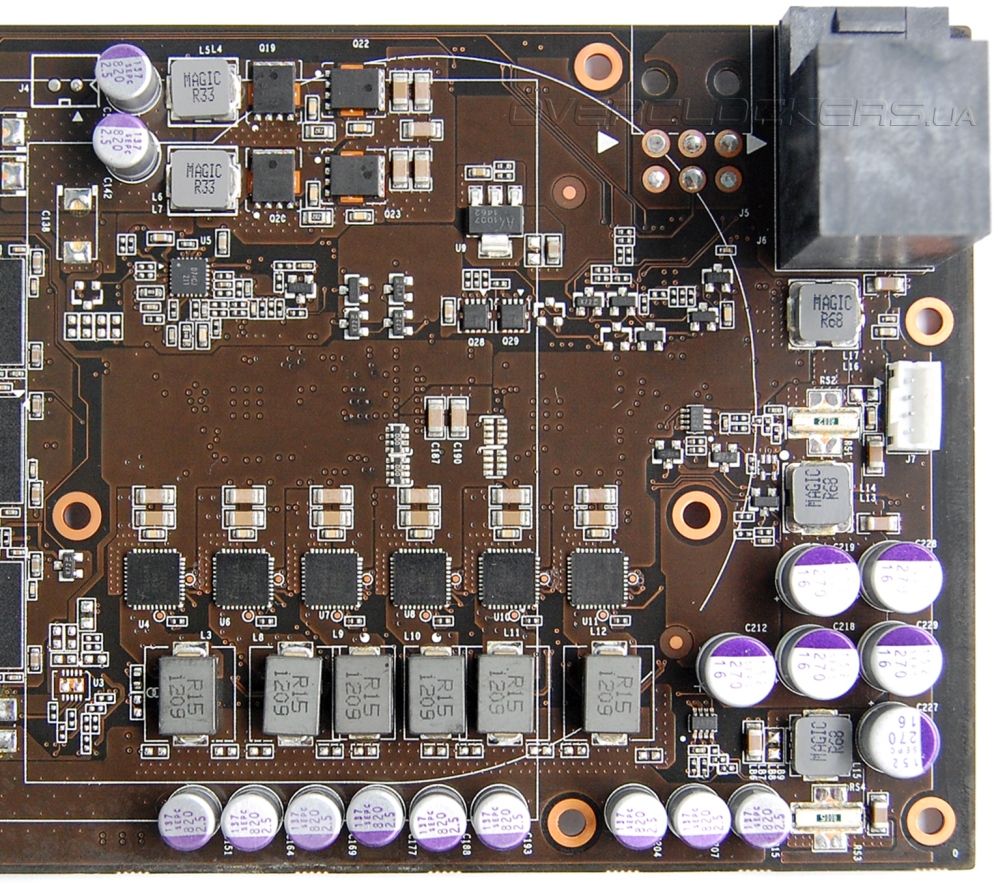

Питание памяти GDDR5 явно реализовано по типовой двухфазной схеме. А вот графический процессор запитан от шестифазного преобразователя напряжения. Фазы реализованы на микросхемах DrMOS. У референса предусмотрено пять фаз, но одна обычно не распаивается.
За питание отвечает контроллер ON Semiconductor NCP4206.

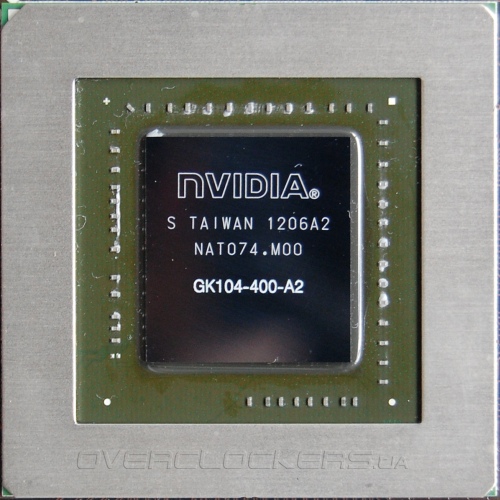

А вот и графический процессор GK104-400-A2:

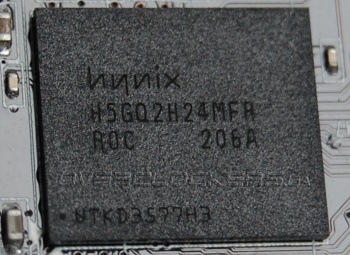

Объем памяти в два гигабайта набран восемью микросхемами Hynix H5GQ2H24MFR R0C.
Базовая частота ядра повышена с 1006 МГц до 1085 МГц, а Boost Clock увеличился с 1059 МГц до 1150 МГц. Но, как помним, в режиме Boost карта может работать и на больших частотах. В данном случае «потолок» 1189 МГц. Приятно, что заводскому разгону подвернулась и память, ее частота повышена до эффективных 6300 МГц. Многие топовые версии GeForce GTX 680 обходятся без ускорения GDDR5, хотя при 256-битной шине в некоторых приложениях это может быть весьма критично.

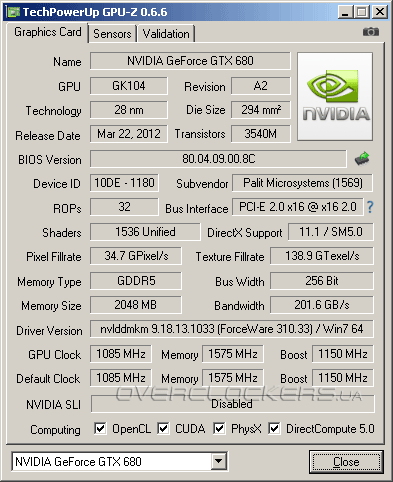

Согласно GPU-Z у данного графического чипа ASIC равен 81,2%.

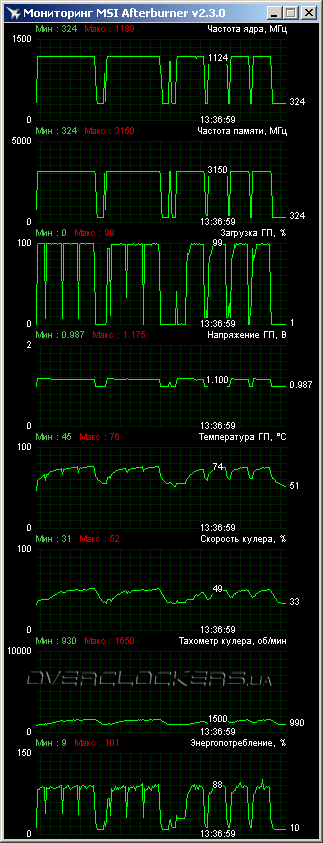

12-минутный тест Crysis: Warhead на максимальных настройках качества прогрел ядро карты до 76 °C при 24 °C в помещении. Вентиляторы при этом раскручивались лишь до 1600 об/мин. Но шум выше, чем можно было бы ожидать при таких показаниях таходатчика. Это мы отмечали еще в обзоре GXT 660 Ti JetStream. У младшей карты и шум вентиляторов и вовсе носил какой-то неприятный призвук. К нашему удивлению старший GTX 680 JetStream столь явных призвуков лишен, но все равно тихим его не назвать. Уровень шума можно оценить как средний.

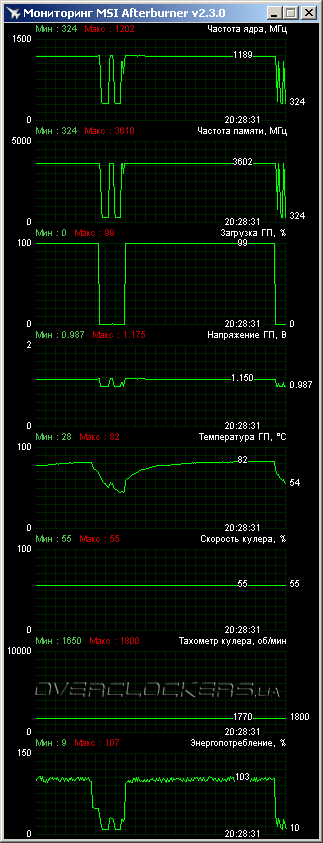

В Crysis карта стартовала при частоте GPU в 1189 МГц, а потом быстро сбрасывала ее до 1176 МГц. Такая же ситуация наблюдалась и в большинстве других игр. Лишь в Crysis 2 были кратковременные просадки до 1124—1150 МГц.

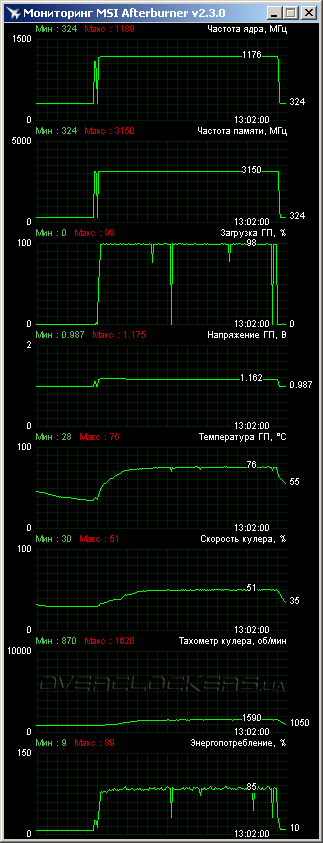

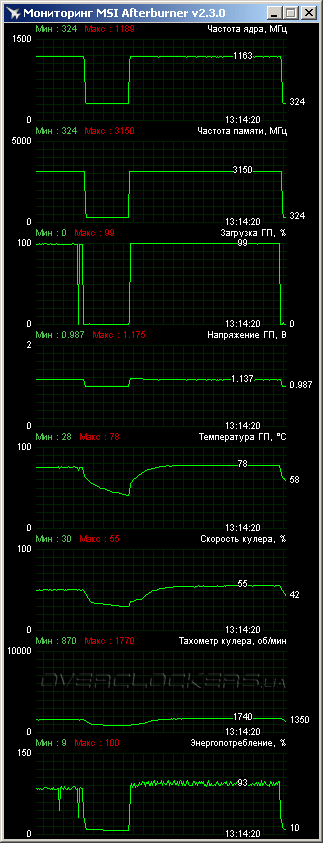

Стресс-тест MSI Kombustor прогрел Palit до 78 °C, обороты возросли до 1740—1770 об/мин. Частота GPU варьировалась в диапазоне от 1163 до 1176 МГц.
Настало время поговорить о разгоне. Базовую частоту удалось повысить до 1110 МГц при реальной частоте GPU в 1189—1202 МГц. При больших частотах наблюдались проблемы со стабильностью в самых тяжелых приложениях. Аналогичный разгон был у Gigabyte GV-N680WF3-2GD и Zotac GeForce GTX 680 AMP! Edition. Можно говорить, что это среднестатистический результат. Память одолела 7204 МГц — это уже неплохой результат, но не лучший.
При таком разгоне видеокарта легко прошла самые тяжелые тесты при умеренных оборотах. Максимальная температура в Kombustor возросла до 82 °C.
Обещанного повышенного разгонного потенциала мы не увидели. Поэтому прибегли в прошивке модифицированного BIOS с повышенным напряжением 1,212 В. Ранее мы рассказывали о таком эксперимента на ASUS GTX680-DC2T-2GD5, что помогло повысить разгон на 40 МГц и достичь впечатляющих 1343 МГц. Прошив разблокированный BIOS в Palit мы, получили примерно такой же прирост и достигли стабильности на 1241 МГц. На фоне результатов ASUS или MSI N680GTX Lightning это совсем не впечатляет, но тоже неплохо. Правда, из-за повышенного напряжения уже возникли проблемы с охлаждением разогнанной карты в тихом режиме — для тестирования пришлось устанавливать высокие обороты.

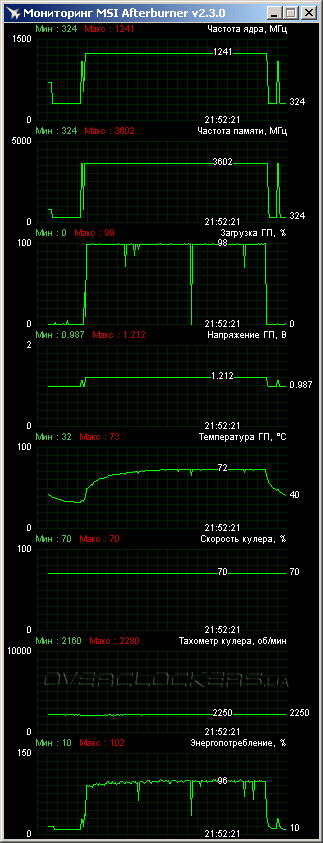

На частотах 1241/7204 МГц Palit и был протестирован во всех приложениях. Скриншот GPU-Z не приводим, потому как с модифицированным BIOS базовая частота была равна Boost Clock. Так что для иллюстрации полученного рабочего режима достаточного одного скриншота мониторинга MSI Afterburner.

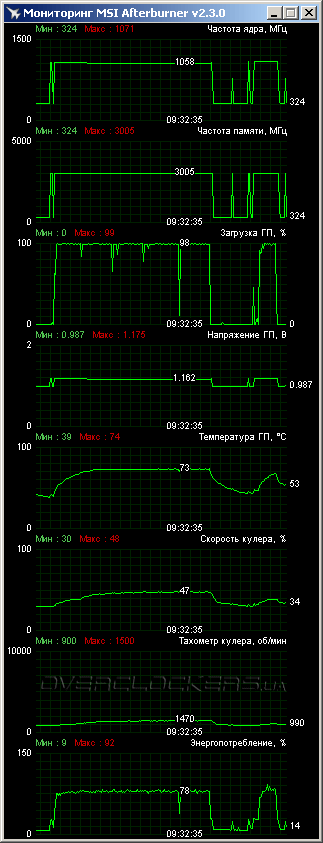

Рассмотренный Palit выступит у нас и в роли референса. Получить абсолютно идентичную референсу карту сложно из-за плавающей частоты в режиме Boost. Но и карты идентичного дизайна тоже могут немного отличаться режимом работы Boost. Первый протестированный нами референсный экземпляр в Crysis: Warhead работал большую часть времени на 1084 МГц, иногда даже чуть ускоряясь. Но в некоторых играх были просадки до 1058 МГц. А вот экземпляр от Gigabyte с референсной PCB почти везде стабильно работал на 1071 МГц. Собственно, на него мы и решили ориентироваться, снижая базовую частоту Palit до тех пор, пока частота в Boost не снизилась до 1071 МГц. При этом во время длительного прогрева она еще падала и на 1058 МГц.
Чтобы уменьшить просадки до 1058 МГц и свести их к минимуму, мы потом подняли немного обороты вентиляторов. Таким образом получалась почти полная копия Gigabyte GV-N680WF3-2GD по алгоритму работы. Был понижен лимит мощности. Изначально он явно завышен, что и позволяло карте работать на максимальных частотах в Boost. Но данное понижение было минимальным — на 6%.
