ASUS GTX680-DC2T-2GD5
Видеокарта поставляется в массивной коробке. Стиль оформления идентичный коробке от ASUS GTX670-DC2T-2GD5.
Комплект поставки такой:
- переходник питания с двух PCI-E 6pin на PCI-E 8pin;
- мостик SLI;
- диск с программным обеспечением;
- инструкция.

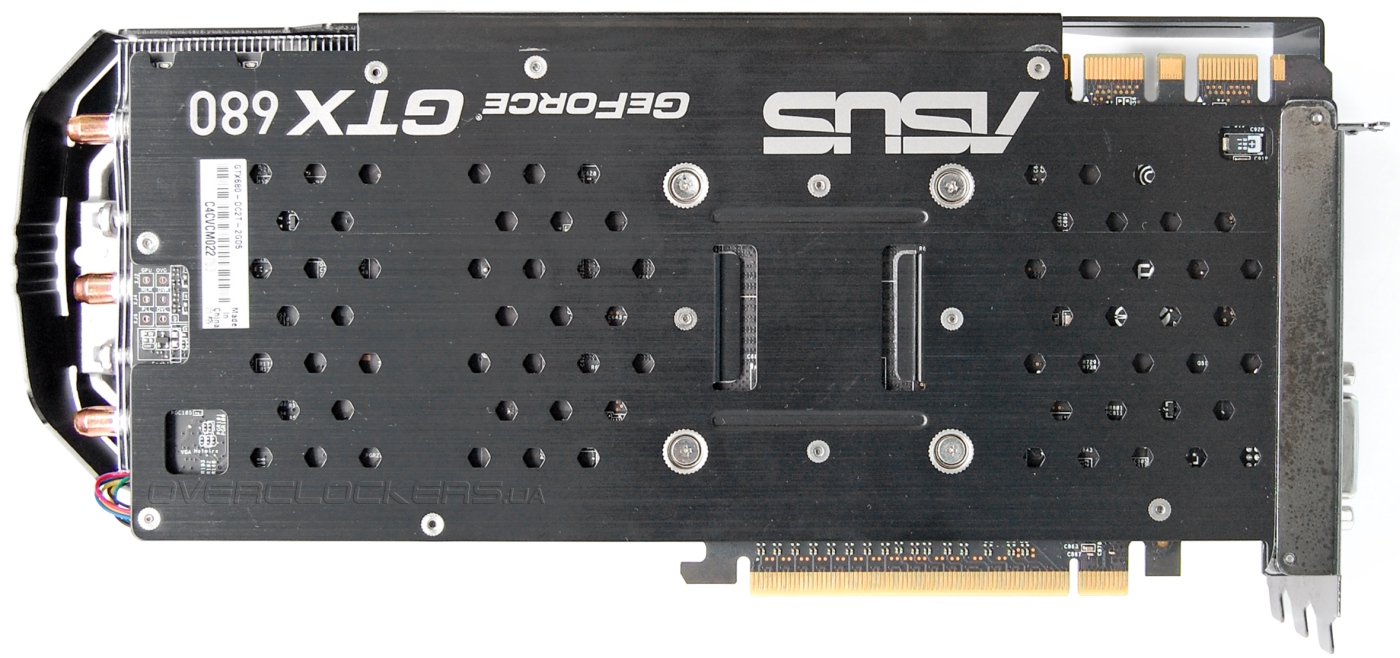

Обратная сторона закрыта перфорированной металлической пластиной.

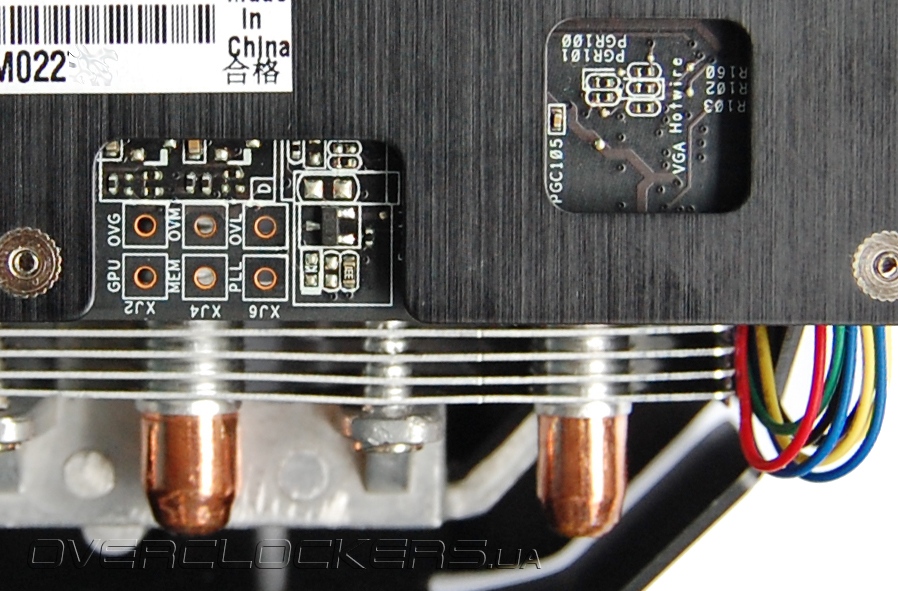

Сбоку есть специальные точки для реализации фирменной технологии VGA Hotwire, которая предусматривает возможности контроля и программного управления напряжением при подключении видеокарты к специальных контактам на системных платах ASUS серии Republic of Gamers.
Еще данный ASUS отличается от аналогов на базе Radeon HD 7970 отсутствием массивного радиатора на микросхемах памяти и блоке VRM. Это сразу становится ясно при взгляде сбоку. Немного неожиданно. Впрочем, старший Kepler экономичнее и ему, возможно, вполне хватает более скромного радиатора на силовых компонентах узла питания.
Имеется массивное ребро жесткости. Вместо двух шестиконтактных разъемов питания сбоку мы видим конфигурацию разъемов 8+6.

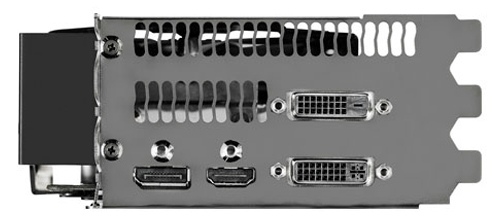

На задней панели расположены разъемы Display Port, HDMI, DVI-D и DVI-I.

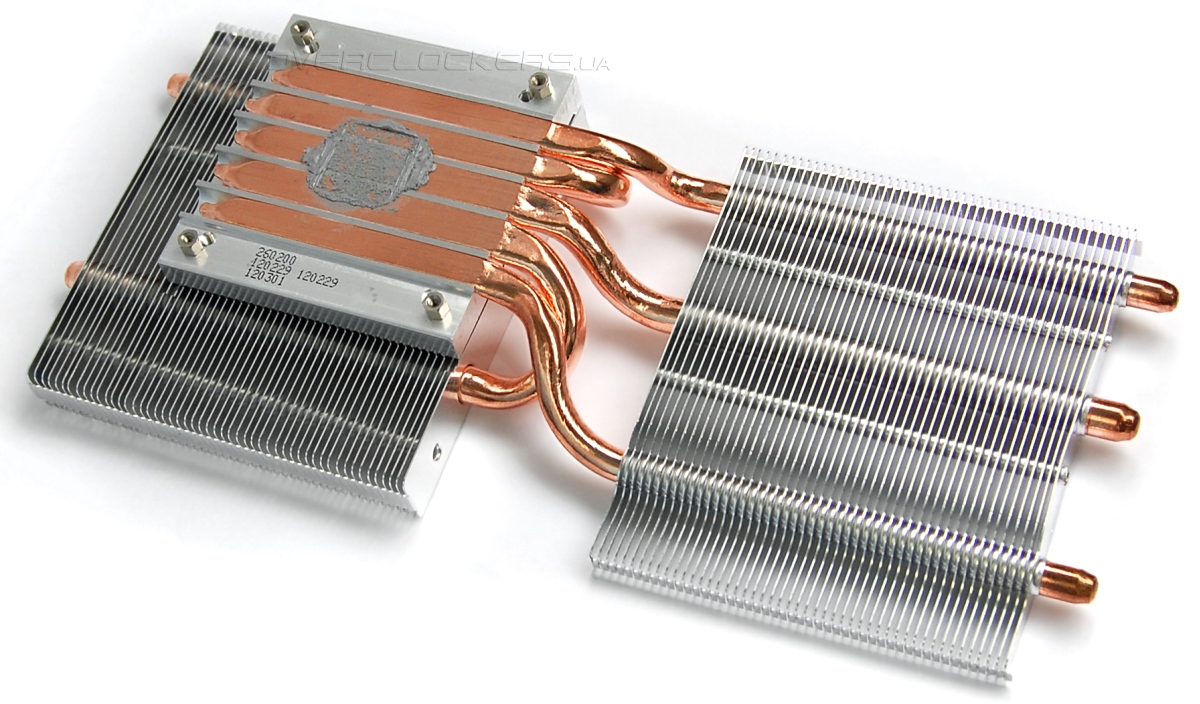

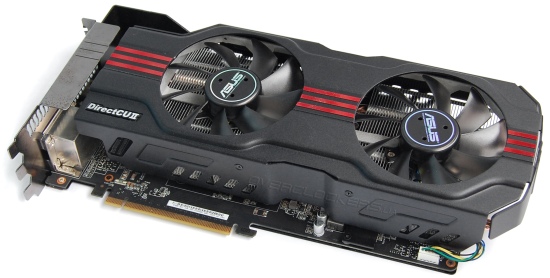

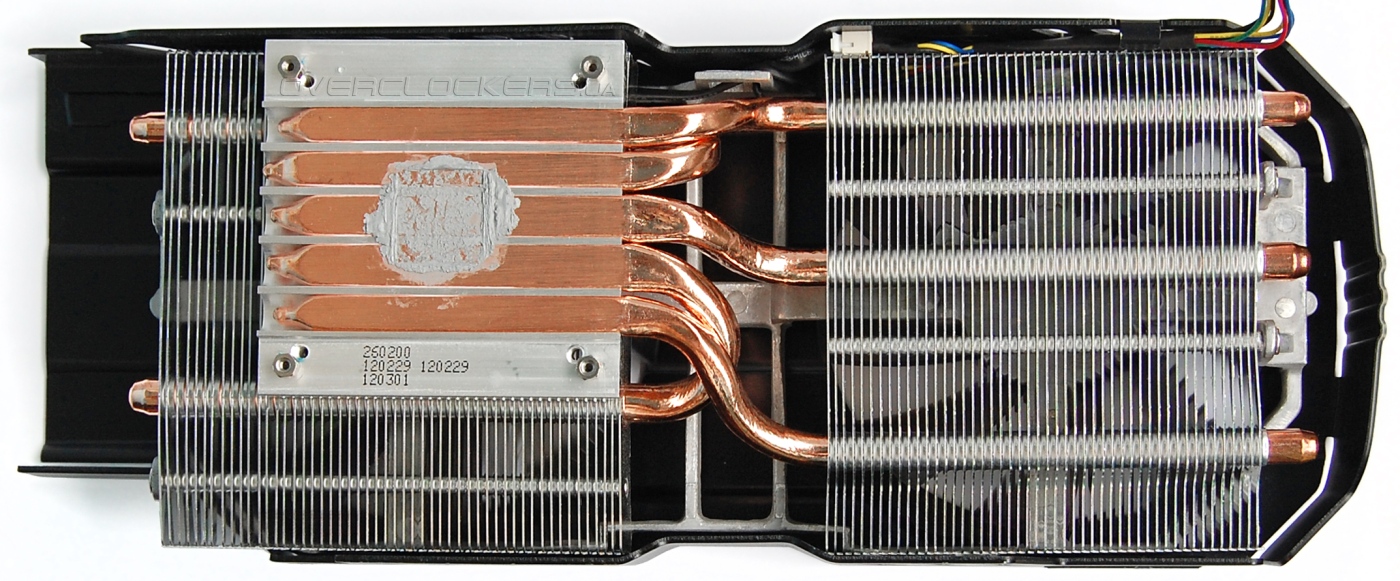

Общая конструкция у трехслотовых DirectCU II идентична. Но в данном случае задействовано лишь пять тепловых трубок вместо шести у Radeon HD 7970. При этом две крайние трубки с графическим процессором не контактируют, что отлично видно по отпечатку. Значит, эффективный отвод тепла на боковую секцию радиатор будет осуществляться одной центральной трубкой.

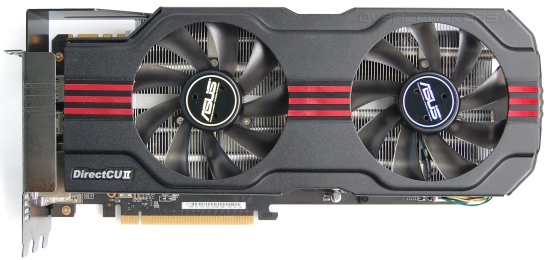

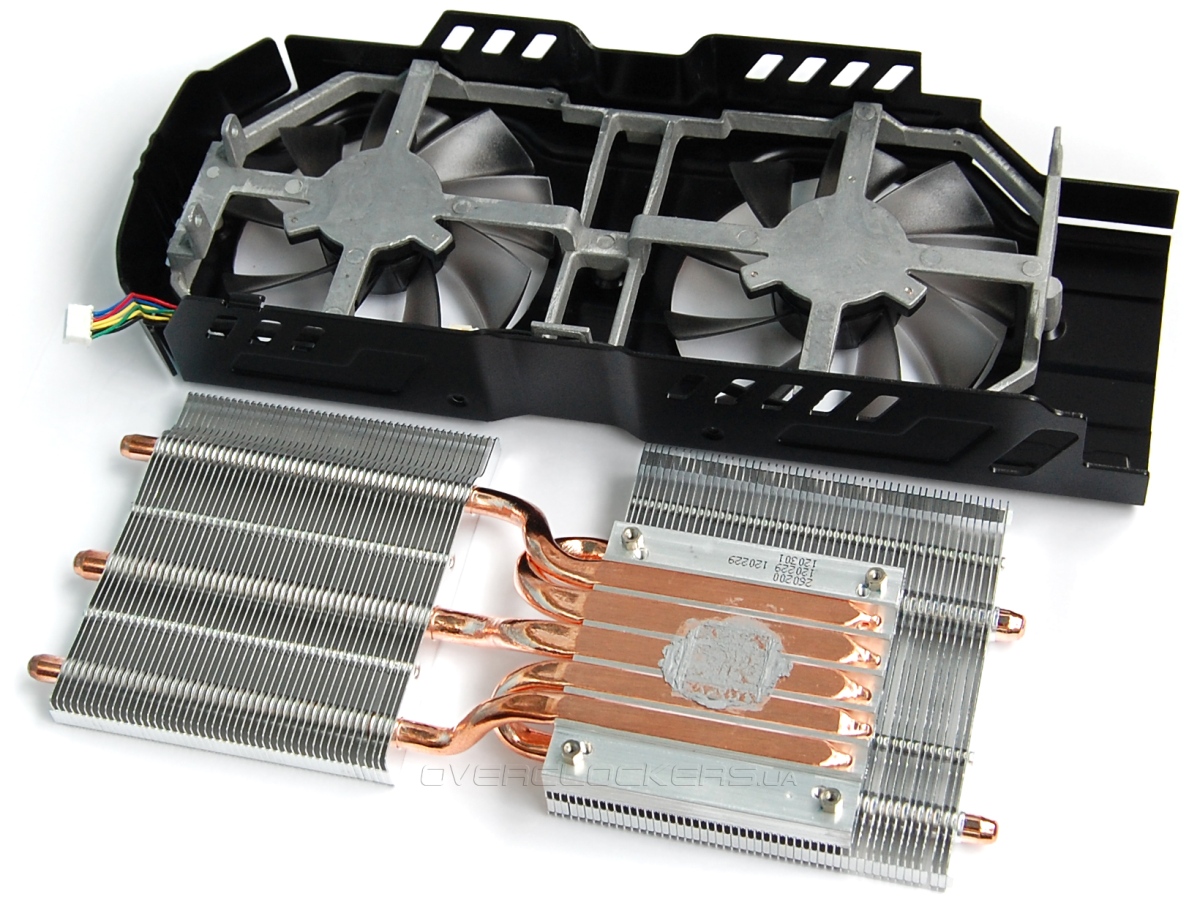

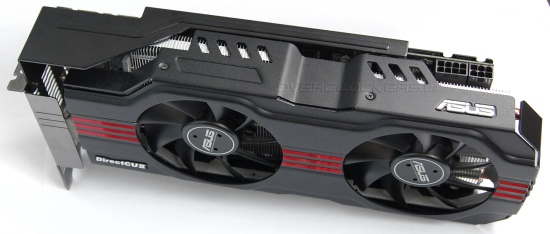

Радиатор не особо крупный. Кожух с вентиляторами занимает больший объем. Он выполнен по старому образцу: вентиляторы крепятся на толстую алюминиевую рамку, фиксирующие винты которой спрятаны под декоративными красными элементами на лицевой стороне кожуха. Поэтому разобрать полностью такую конструкцию проблематично.
Вентиляторы типоразмера 100 мм (крыльчатка 92 мм) стандартны для этой серии. Скорее всего, как и в прочих ASUS DirectCU II используются Everflow T129025SU.

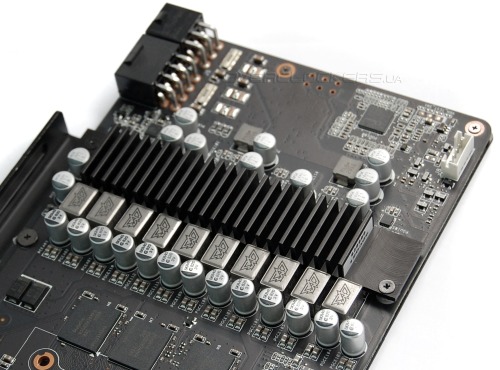

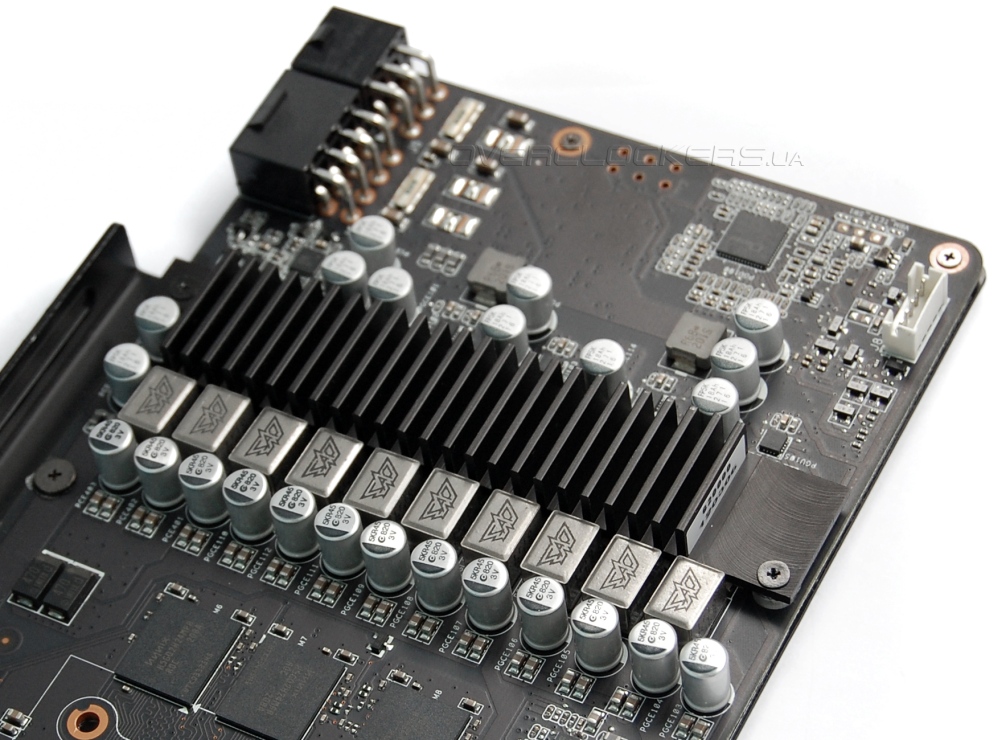

Ребристый радиатор на компонентах системы питания на фоне массивной пластины у Radeon HD7970-DC2-3GD5 и HD7970-DC2T-3GD5 кажется миниатюрным. Хотя подобные по размерам радиаторы используются на GeForce GTX 680 и от других производителей (например Gigabyte GV-N680WF3-2GD), при этом карты отлично работают и хорошо разгоняются.

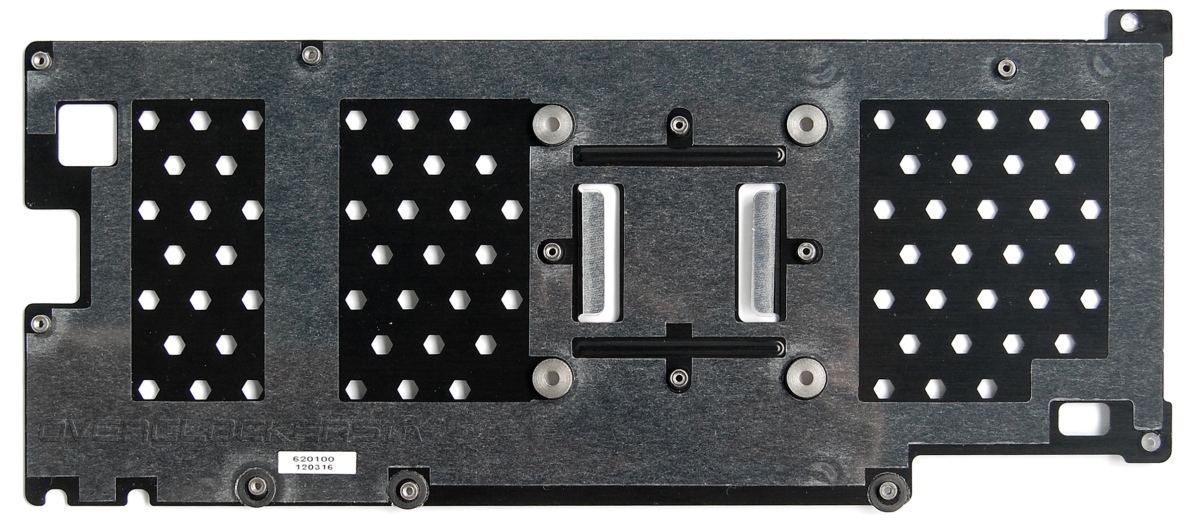

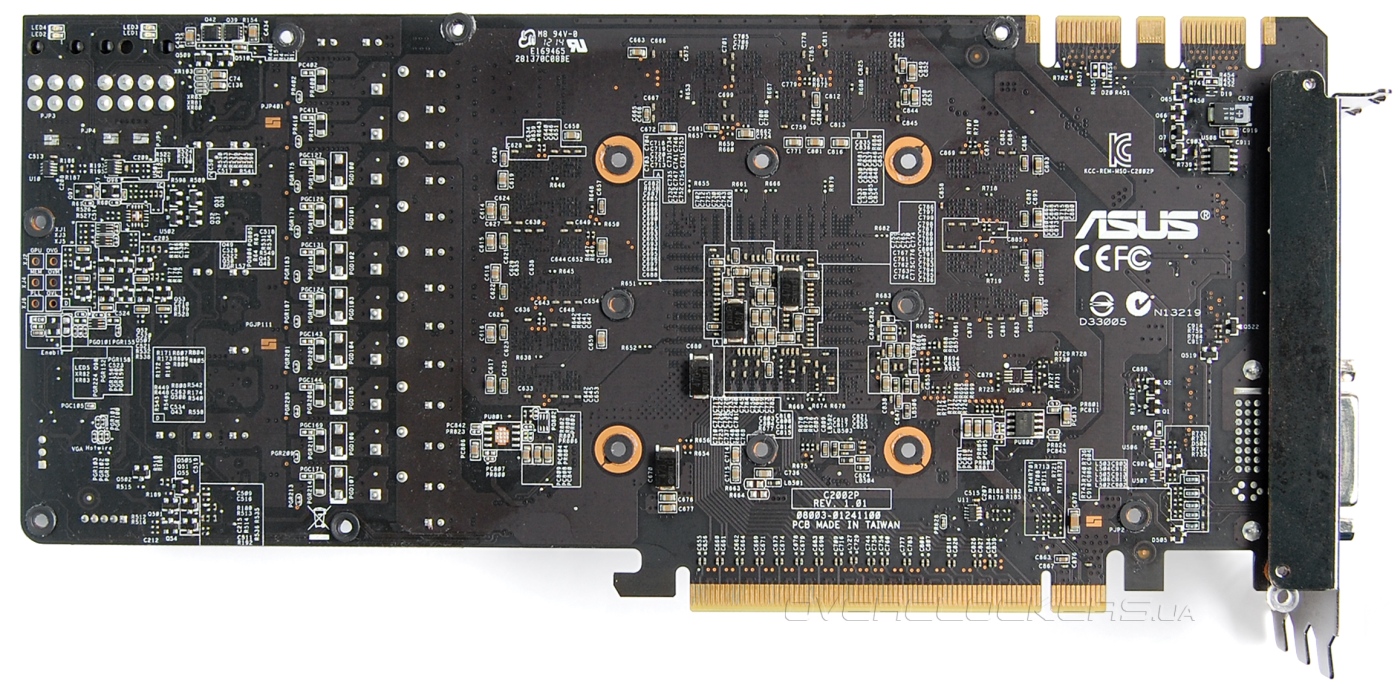

Пластина с обратной стороны ни от каких компонентов тепло не отводит. Во избежание контакта она даже покрыта диэлектрической пленкой на внутренней стороне. Она несет защитную функцию и предотвращает изгиб платы вместе с ребром жесткости.

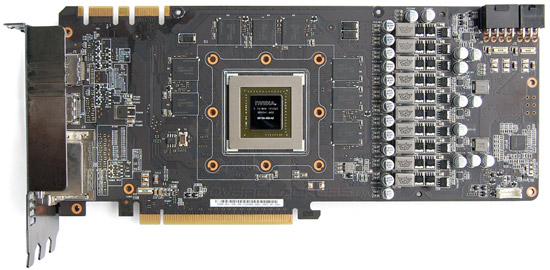

Печатная плата выполнена по оригинальному нереференсному дизайну.

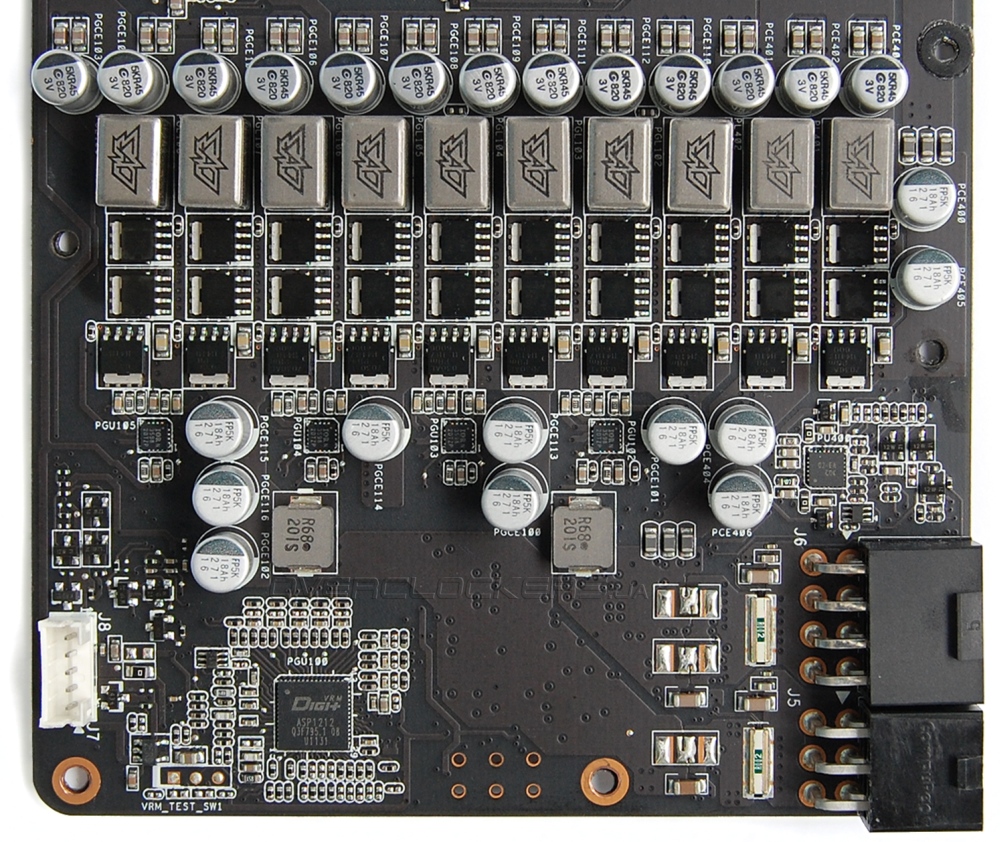

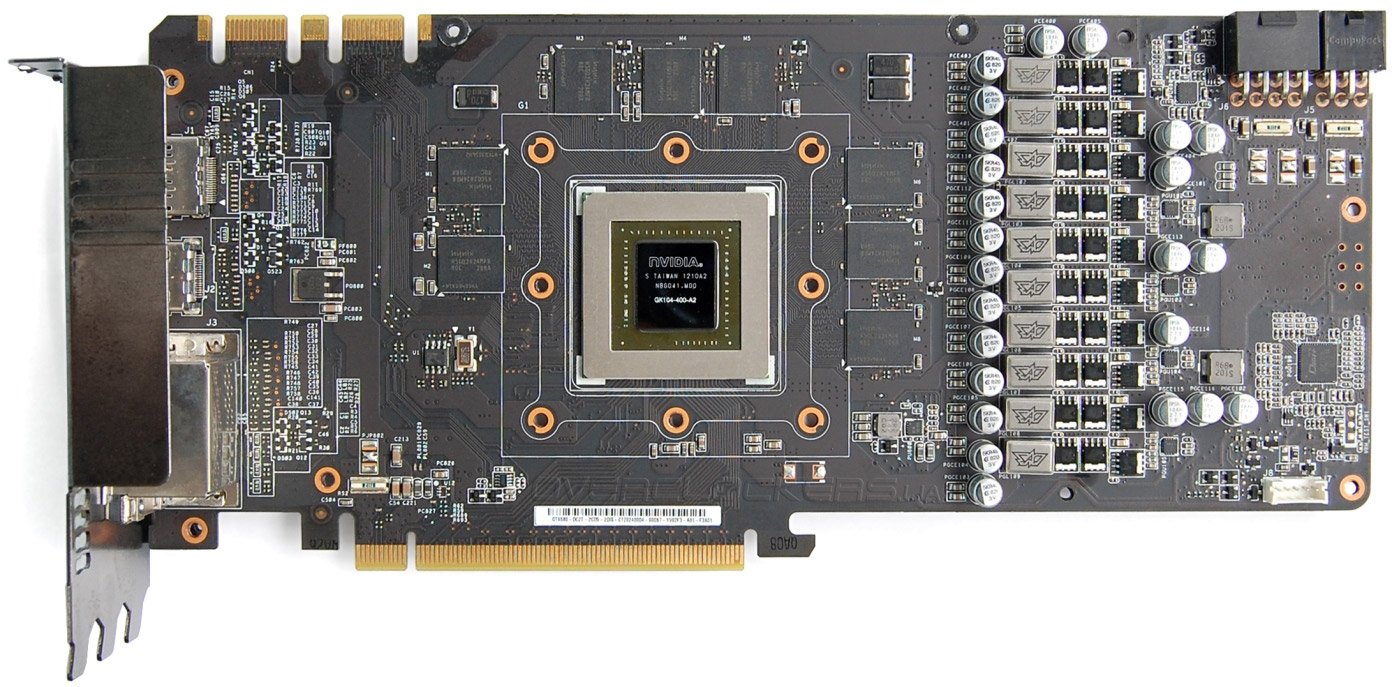

В правой части расположен узел питания. Преобразователь напряжения GPU задействует восемь фаз вместо 4—5 у стандартной версии GeForce GTX 680. Память GDDR5 запитана от двухфазного стабилизатора. Контролер питания промаркирован как DIGI+ ASP1212.

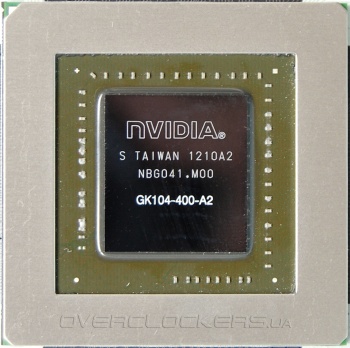

Графический процессор GK104-400-A2 собственной персоной:

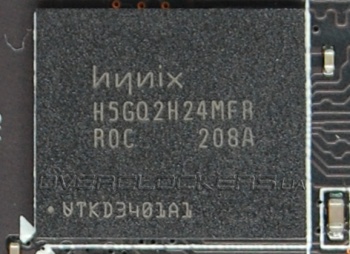

Два гигабайта видеопамяти набрано восемью микросхемами Hynix H5GQ2H24MFR R0C. Это стандартные чипы для GeForce GTX 680.
По какой-то непонятной причине подавляющее большинство производителей в своих оверклокерских версиях GeForce GTX 670/680 повышают лишь частоты GPU. Хотя при 256-битной шине памяти ее частота играет важную роль для итоговой производительности. Для тех, кому знакомо понятие разгон, это вообще не критично и они все равно будет стремиться получить еще больше, чем изначально предложит ASUS GTX680-DC2T-2GD5. Базовая частота у данной карты равна 1137 МГц при Boost Clock в 1202 МГц. Это примерно на 13% выше рекомендованных частот в 1006/1059 МГц. Память работает на предписанных 6008 МГц.
Параметр ASIC Quality равен 97,5%.
Реальная частота немного выше заявленного Boost Clock, что и не удивительно. Boost Clock — не максимально возможное значение для авторазгона в режиме Boost. Данный видеоадаптер все время работал на 1229 МГц без каких-либо просадок, что говорит о повышенном лимите мощности.

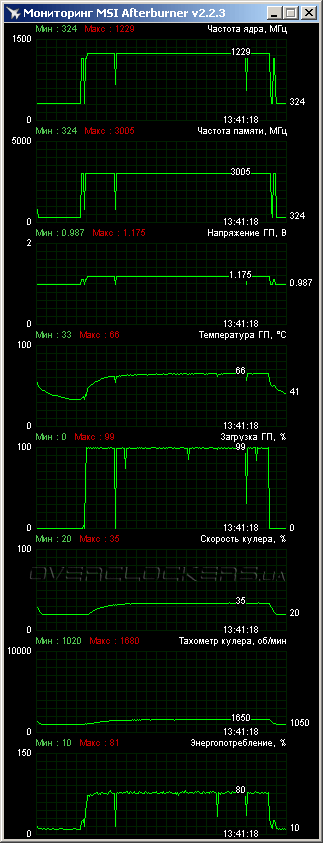

Crysis: Warhead сумел прогреть видеокарту лишь до 66 °C при температуре окружающей среды в 23 °C. Вентиляторы при этом едва раскручивались до 1650—1680 об/мин.

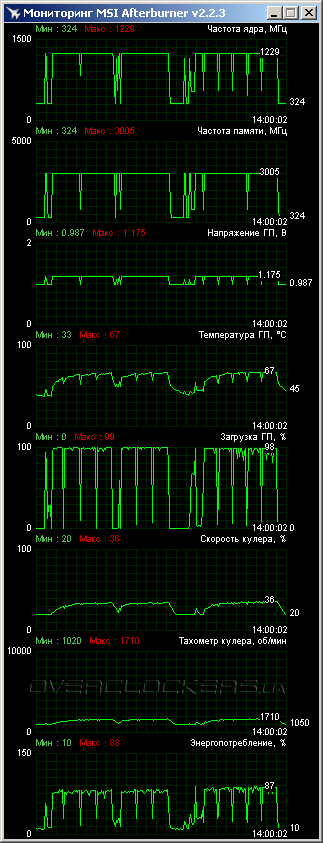

Даже Witcher 2 и Hard Reset не сумели прогреть GPU выше 67 °C при максимальной скорости вентиляторов в 1710 об/мин.
Видеоадаптер действительно холодный и тихий. И самое примечательное, что по этим параметрам он оказался лучше ASUS HD7970-DC2-3GD5. А это, напомним, разогнанный GeForce GTX 680 против работающего в номинале Radeon HD 7970.

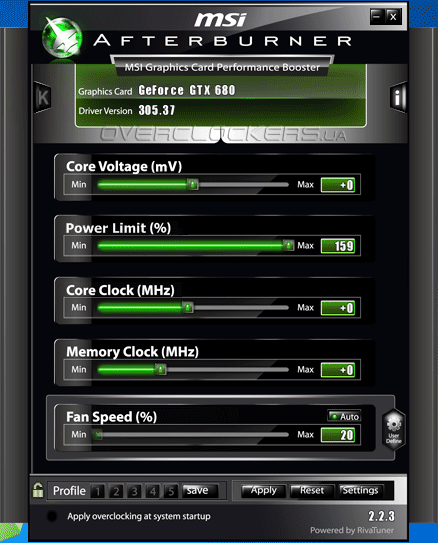

Переходим к разгону. Сразу же отметим, что есть у данного ASUS одна отличительная черта, которая дает ему большое преимущество над товарищами — огромный запас по мощности. Если у обычного GeForce GTX 680 соответствующий ползунок вы можете поднять в лучшем случае на 24%, то тут — на 59%. И это при том, что даже в начальном положении ползунка запас приличный и по мониторингу выше 90% энергопотребление карты не поднималось даже в самых ресурсоемких приложениях.

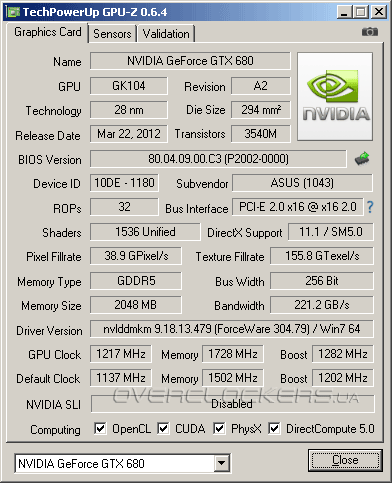

Такую карту ничто не должно ограничивать в разгоне кроме рабочего напряжения. Для повышения последнего придется прибегать к аппаратному вольтмоду с пайкой или экспериментировать с VGA Hotwire на соответствующей плате. Мы ограничились простым разгоном при помощи программным средств. На стандартном напряжении 1,175 В (которое нельзя повысить) видеокарта смогла стабильно работать при базовой частоте ядра в 1217 МГц. В реальности благодаря Boost частота стабильно держалась на 1308 МГц. Это примерно на 22% выше рабочей частоты у референса. Отличный результат. А память немного подкачала — выше 6912 МГц нормально работать не смогла.
Gigabyte GV-N680WF3-2GD, фигурировавший в одном из недавних обзорах, сумел одолеть 7,3 ГГц по памяти, хотя частота ядра была ниже 1,2 ГГц. Мы сравним ASUS и Gigabyte, чтобы выяснить, насколько критична такая разница в частоте памяти при разгоне.

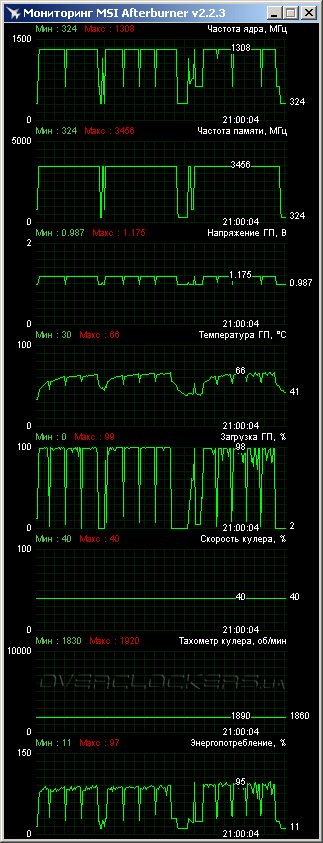

С увеличением частот мы немного подняли скорость вентиляторов до 1900 об/мин и спокойно прошли все тесты. Пиковая температура при этом не превышала 66 градусов. Так что ASUS GTX680-DC2T-2GD5 оказался тише и холоднее ASUS HD7970-DC2-3GD5 даже при разгоне.
Но все же мы не могли полностью проигнорировать потенциал такой видеокарты. К аппаратным модификациям хоть и не прибегли, но прошили модифицированный BIOS с увеличенным до 1,212 В напряжением. Скачать эту прошивку можно по данной ссылке. Оригинальный BIOS доступен тут. Для прошивки понадобиться программа nvflash (версия 5.127 для DOS). Создаете загрузочную «флешку», распаковываете на нее содержимое архива nvflash, выполняете команду nvflash имя файла.rom. В данном конкретном случае команда имеет вид nvflash ASUS_GTX680DC2T_C3_VOLT_12125.rom. Если получите сообщение EEPROM erase failed... выполняете команду с добавлением ключа -r для снятия защиты от записи. Возможно, после этого понадобиться повторно выполнить первый вариант команды.

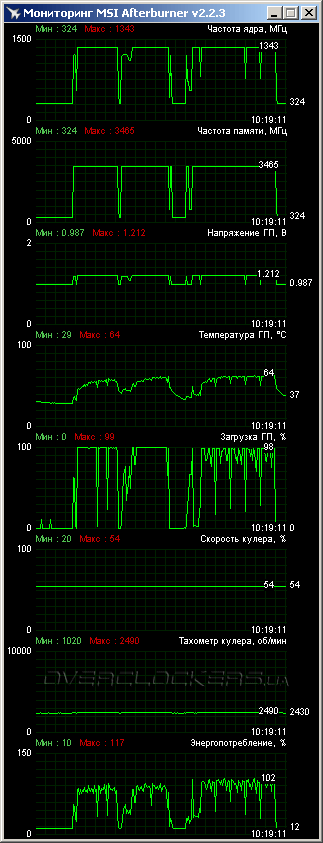

После перезагрузки получите видеокарту, которая изначально работает в Boost-режиме при частоте в 1346 МГц. Но прежде чем накручивать лишние мегагерцы неплохо бы проверить карту на стабильность и в таком режиме. К примеру, наш экземпляр даже при 1,212 В на такой частоте работал не идеально, пришлось снизить частоту до 1343 МГц. И раз уж мы поставили цель достигнуть максимума от карты, то значительно подняли обороты вентиляторов, что помогло еще незначительно разогнать память — до 6930 МГц. Не намного выше разгона с обычным BIOS, но все же мы провели дополнительные тесты производительности и в таком режиме.
Если вы рассчитываете постоянно использовать видеокарту на 1,212 В, то лучше позаботиться об улучшении ее охлаждения. Все же изначально она рассчитана для эксплуатации на более низком напряжении. Поэтому во избежание неприятных последствий лучше откорректировать обороты вентиляторов. Это не значит, что их нужно выводить в такой же шумный режим как у нас, но немного поднять обороты стоит.
Для некоторых GeForce GTX 680 тоже доступны BIOS с разблокированным до 1,212 В напряжением. Обсуждение и обмен опытом по этим вопросам идет в соответствующей теме нашей Конференции.
