Лучшие от Zotac: GeForce GTX 680 AMP! Edition и GeForce GTX 670 AMP! Edition

Мы продолжаем серию статей, посвященных нереференсным решениям на базе старших графических ускорителей NVIDIA. На очереди топовые версии GeForce GTX 680 и GeForce GTX 670 от Zotac, которые относятся к линейке AMP! Edition. Они оснащены мощным охлаждением, имеют заводской разгон и почти не отличаются друг от друга, в чем мы сейчас и убедимся.


Zotac GeForce GTX 680 AMP! Edition (ZT-60102-10P)

Начнем со старшей модели. Ее упаковка выполнена в традиционном для продуктов Zotac стиле. Кроме большой надписи AMP! Edition на лицевой стороне стоит отметить информационный блок в углу, сообщающий о наличии в комплекте трех игр серии Assassin’s Creed.

Zotac GeForce GTX 680 AMP! Edition (ZT-60102-10P)

Комплект поставки следующий:
  • переходник DVI/D-Sub;
  • два переходника питания с двух molex на PCI-E 6pin;
  • полная версия игры Assassin's Creed;
  • полная версия игры Assassin’s Creed II;
  • полная версия игры Assassin’s Creed: Revelations;
  • код для трехдневного доступа TrackMania 2 Canyon;
  • диск с программным обеспечением;
  • набор утилит Zotac Boost Premium;
  • инструкция.
В набор Boost Premium входят пять программ, использующих аппаратное ускорение при помощи технологии NVIDIA CUDA: vReveal для улучшения видео плохого качества, видеоредактор Nero Vision Xtra, специальный плагин для браузеров Cooliris, медиаплеер XBMC и веб-браузер Kylo. Но не все это предлагается бесплатно. На первые два приложения пользователь лишь получает скидку в 30% и 20%.

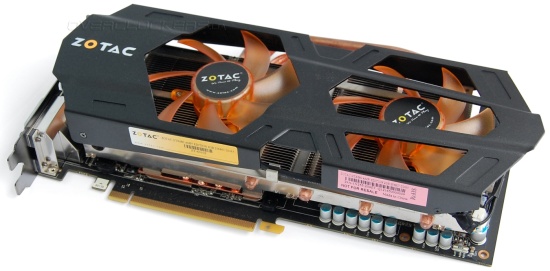

Видеокарта имеет значительные габариты из-за массивной системы охлаждения, которая занимает три слота.

Zotac GeForce GTX 680 AMP! Edition (ZT-60102-10P)

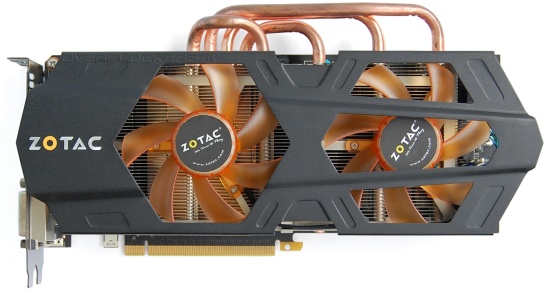

В дизайне выдержан фирменный стиль. Используются вентиляторы с оранжевой крыльчаткой. Справа на кожухе имеется «вилка», частично закрывающая один из вентиляторов, что должно создать небольшую помеху для притока воздуха. Но вряд ли это заметно скажется на общей производительности такого массивного кулера.

Zotac GeForce GTX 680 AMP! Edition (ZT-60102-10P)

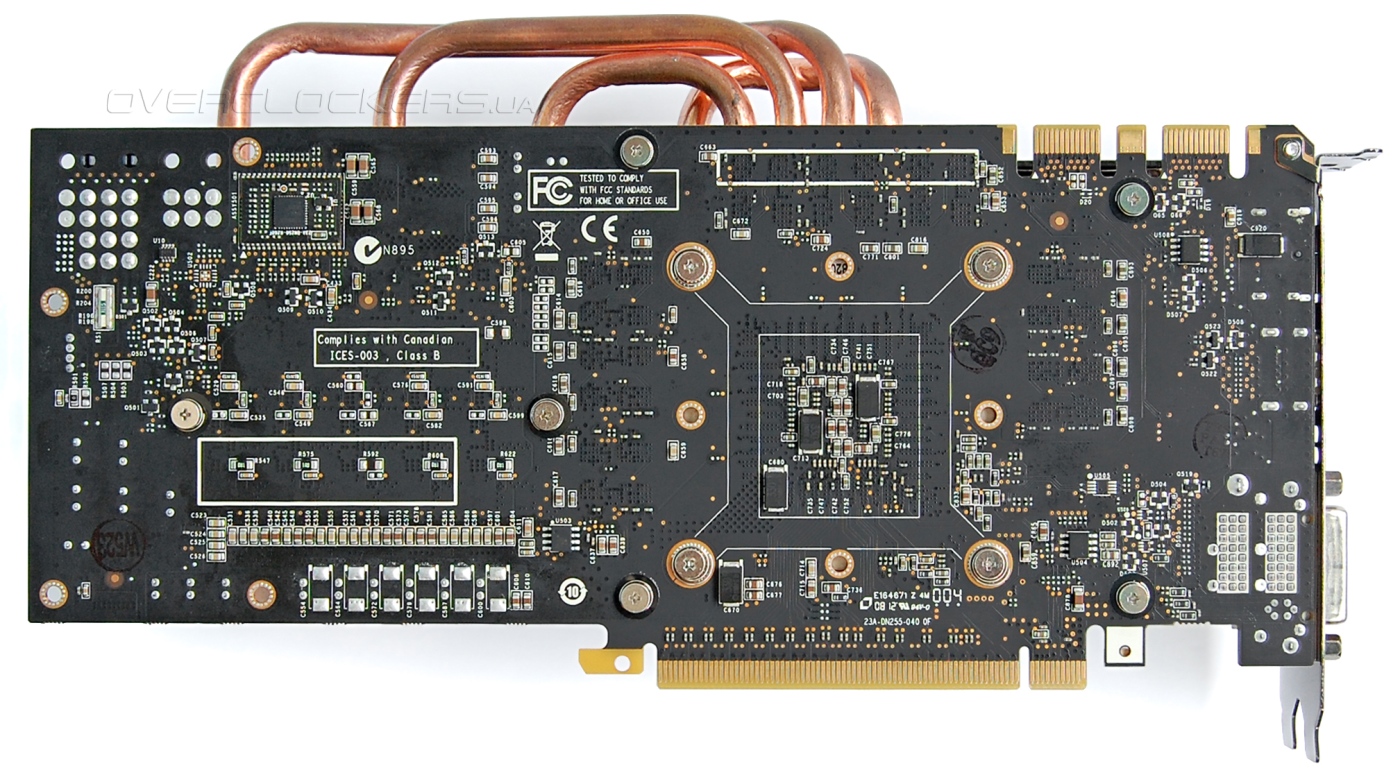

Плата выполнена на черном текстолите.

Zotac GeForce GTX 680 AMP! Edition (ZT-60102-10P)

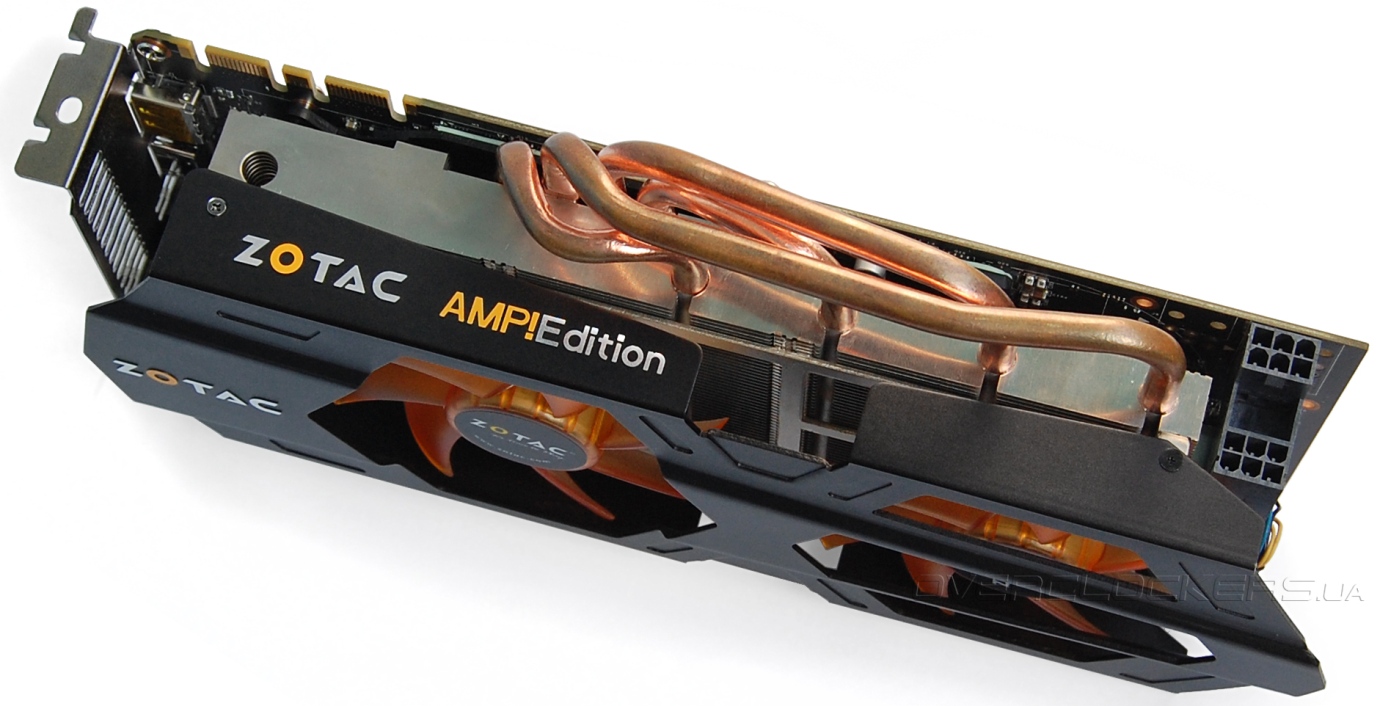

Сбоку выглядывают изогнутые тепловые трубки. Два шестиконтактных разъема расположены один над другим, как и у обычного референса.

Zotac GeForce GTX 680 AMP! Edition (ZT-60102-10P)

Набор интерфейсных разъемов стандартный: Display Port, HDMI и два DVI.

Zotac GeForce GTX 680 AMP! Edition (ZT-60102-10P)

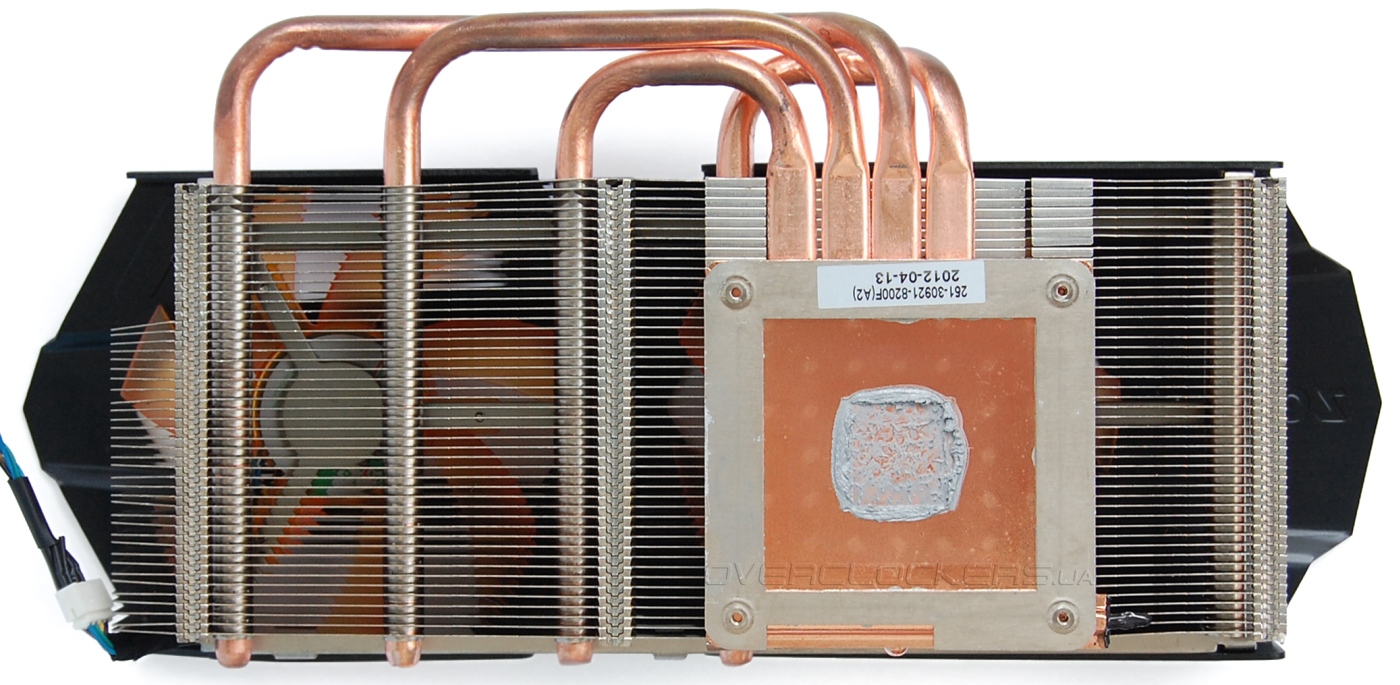

Теперь взглянем ближе на систему охлаждения. В основании испарительная медная камера, которая отводит тепло от графического процессора и отдает его четырем тепловым трубкам. По пустому месту возле трубок в основании и отверстиям в радиаторе четко видно, что изначально в данной конструкции предусмотрена пятая трубка, но ее нет.

Zotac GeForce GTX 680 AMP! Edition (ZT-60102-10P)

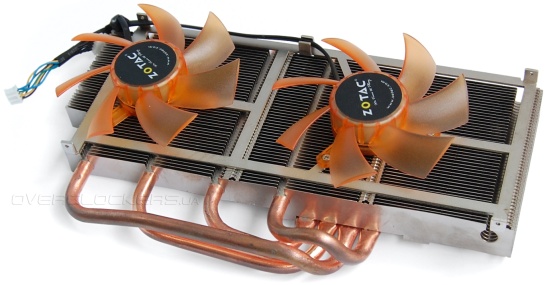

Для надежного контакта трубок с пластинами используется пайка. На массивный радиатор сверху установлена рамка с двумя вентиляторами.

Zotac GeForce GTX 680 AMP! Edition (ZT-60102-10P)

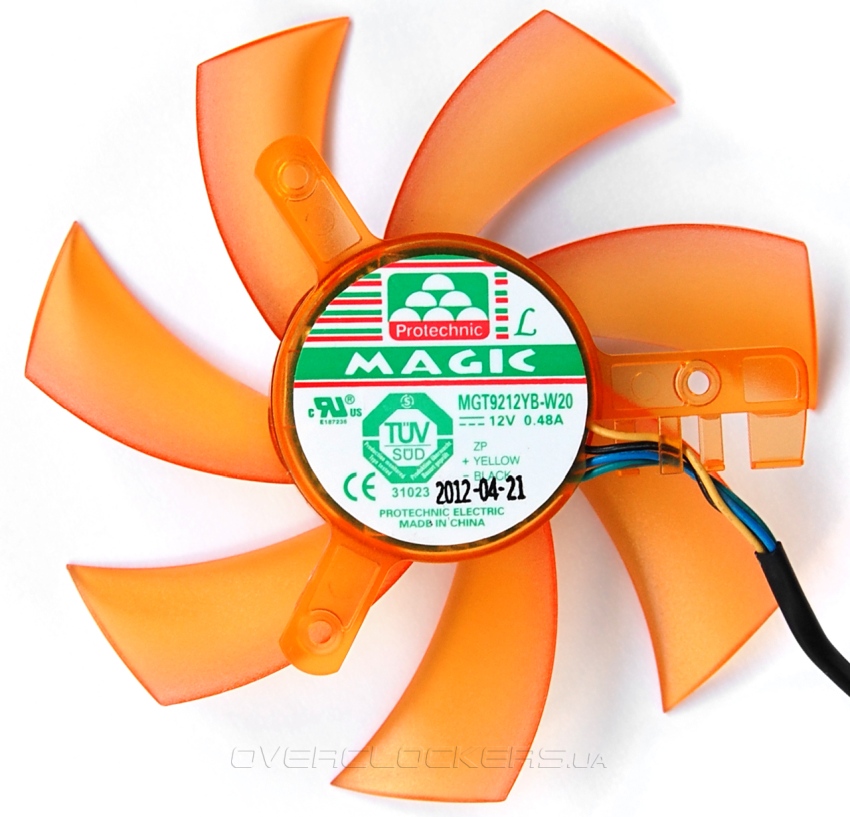

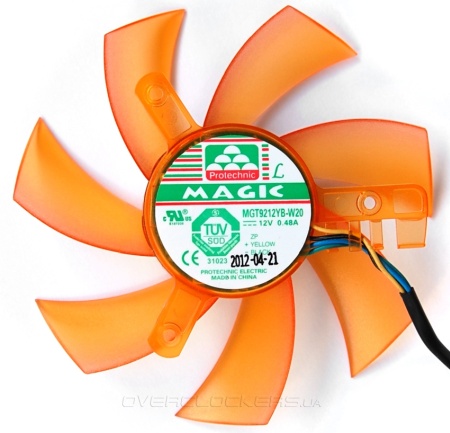

Вентиляторы типоразмера 92 мм (реальный размер крыльчатки меньше) и высотой 25 мм. Подобные по толщине вентиляторы еще используются в видеокартах ASUS с трехслотовым охлаждением DirectCU II. Маркировка вентиляторов MGT9212YB-W20, производитель Protechnic Magic.

Zotac GeForce GTX 680 AMP! Edition (ZT-60102-10P)

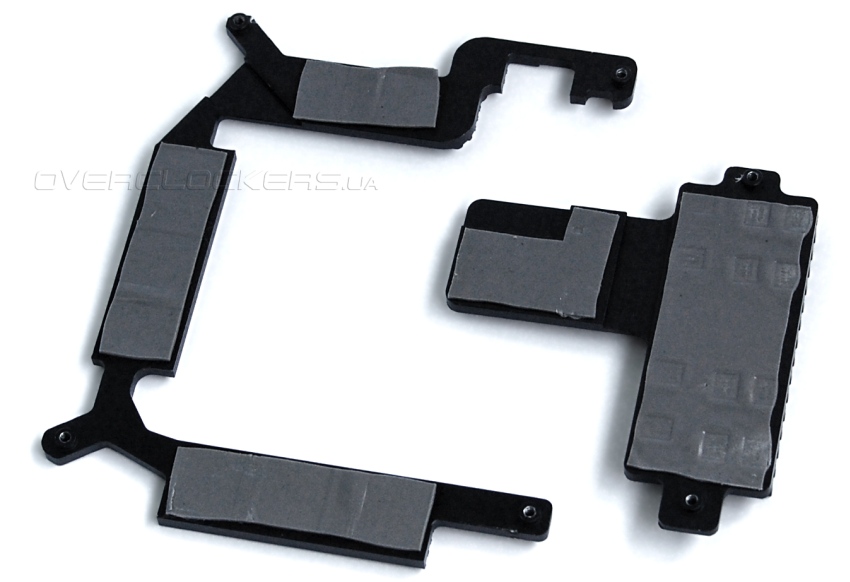

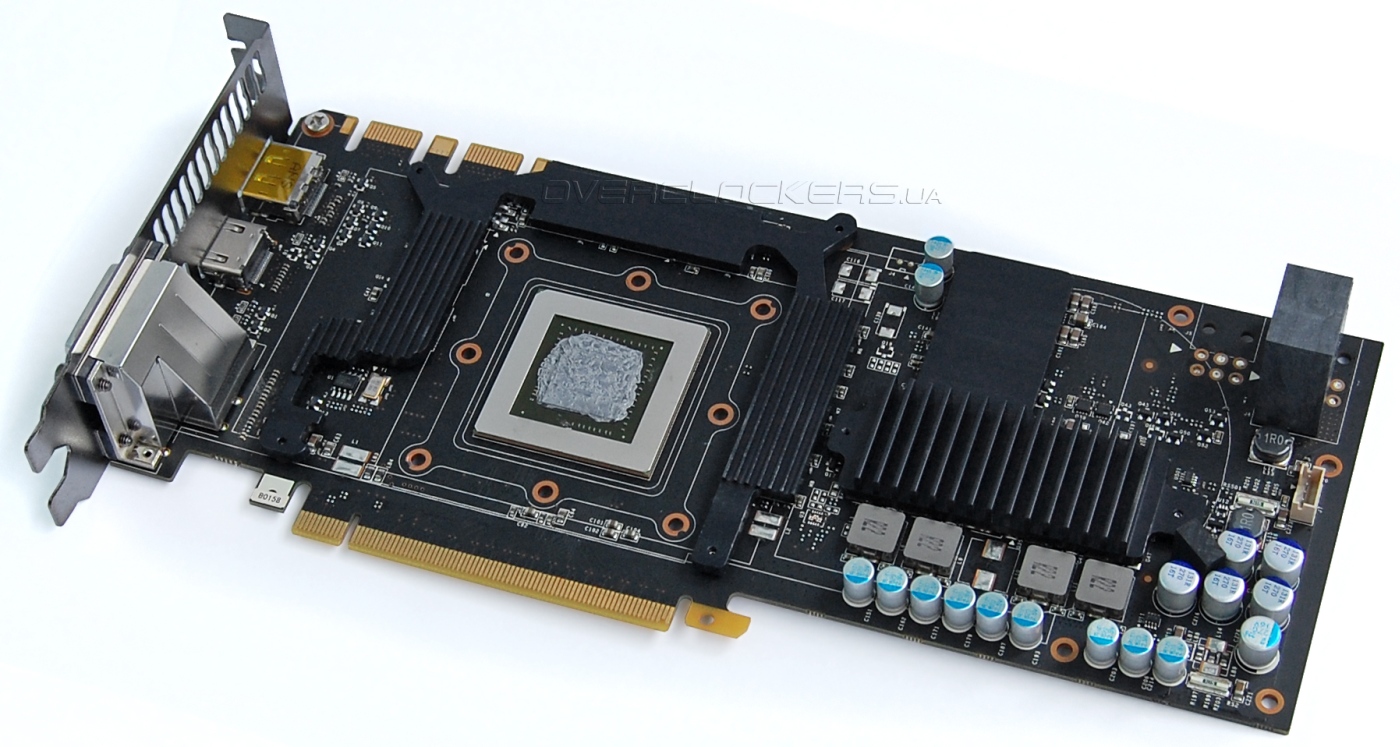

Для охлаждения микросхем памяти и силовых компонентов цепи питания предусмотрены два раздельных радиатора с ребристой поверхностью.

Zotac GeForce GTX 680 AMP! Edition (ZT-60102-10P)

Zotac GeForce GTX 680 AMP! Edition (ZT-60102-10P)

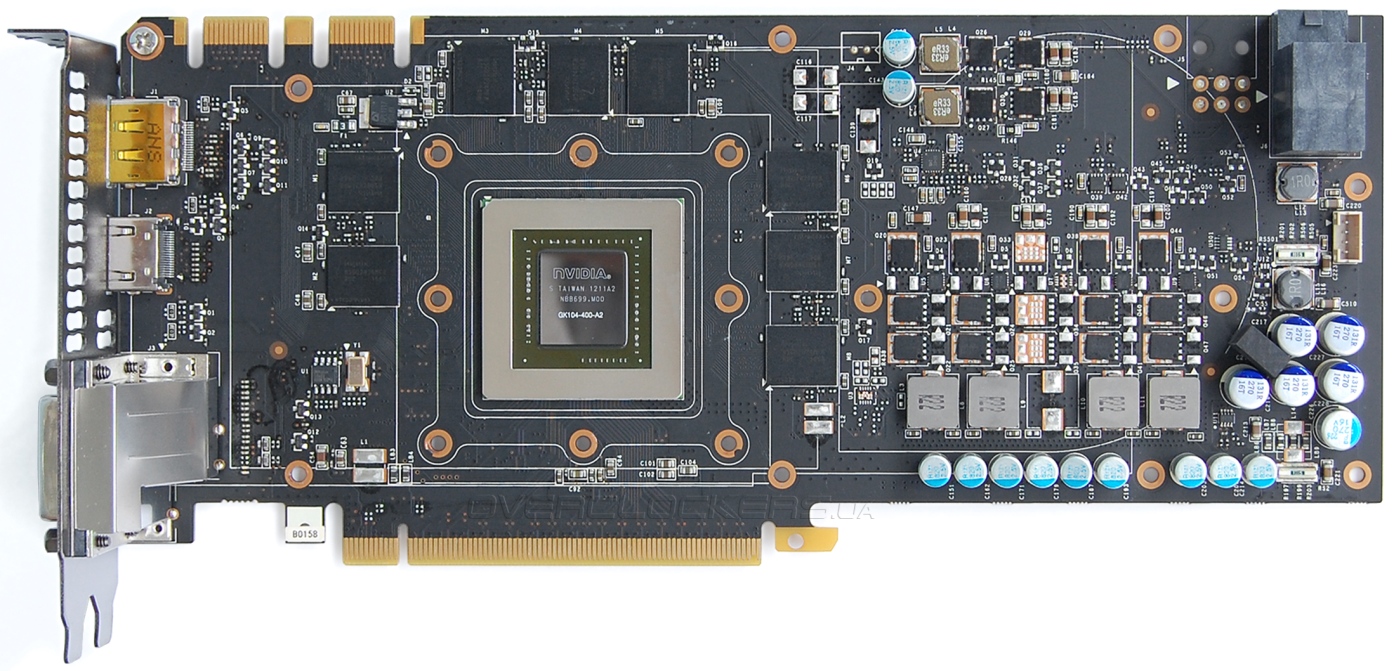

Печатная плата выполнена строго по референсному дизайну без каких-либо изменений.

Zotac GeForce GTX 680 AMP! Edition (ZT-60102-10P)

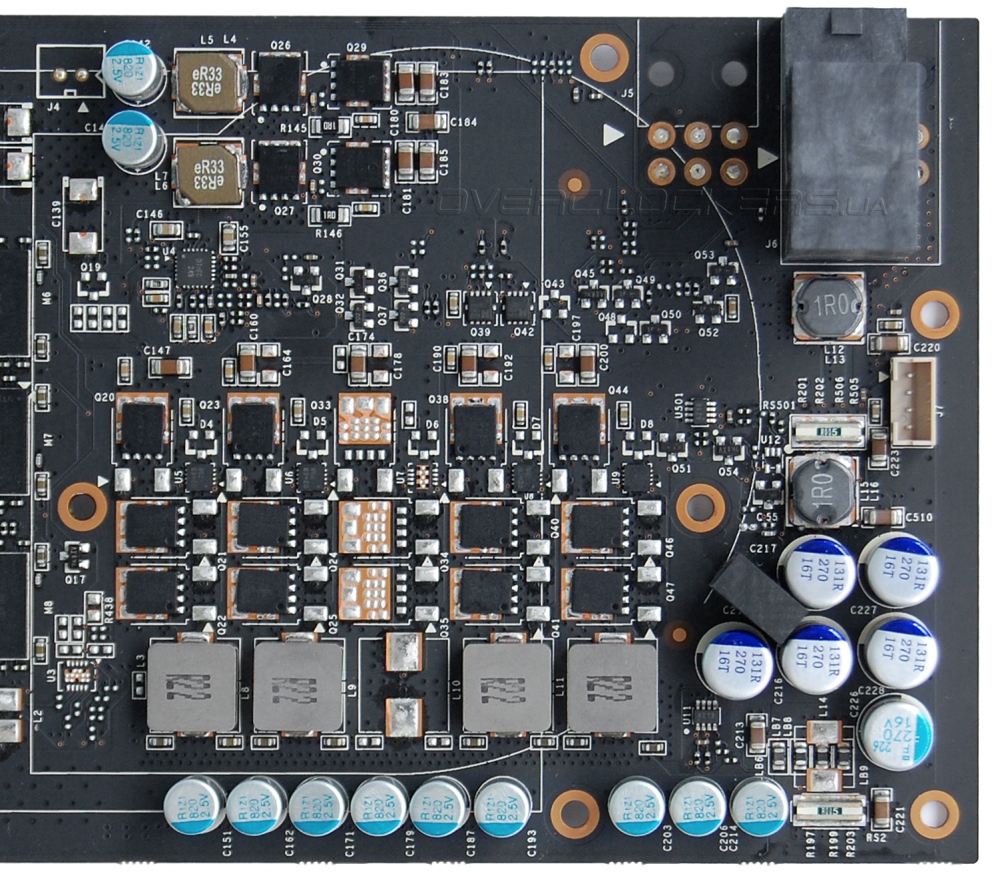

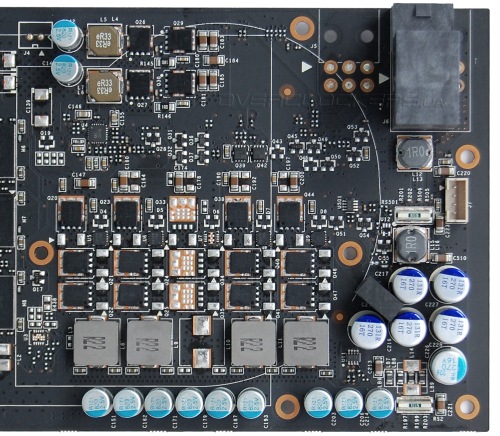

Примечательно, что осталась нераспаянной одна фаза питания. И это несмотря на заводской разгон у AMP-версии.

Zotac GeForce GTX 680 AMP! Edition (ZT-60102-10P)

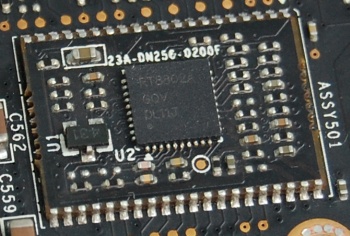

Четырехфазный преобразователь управляется контроллером RT8802A, который распаян не небольшой дочерней плате. Память GDDR5 запитана от двухфазного стабилизатора.

RT8802A

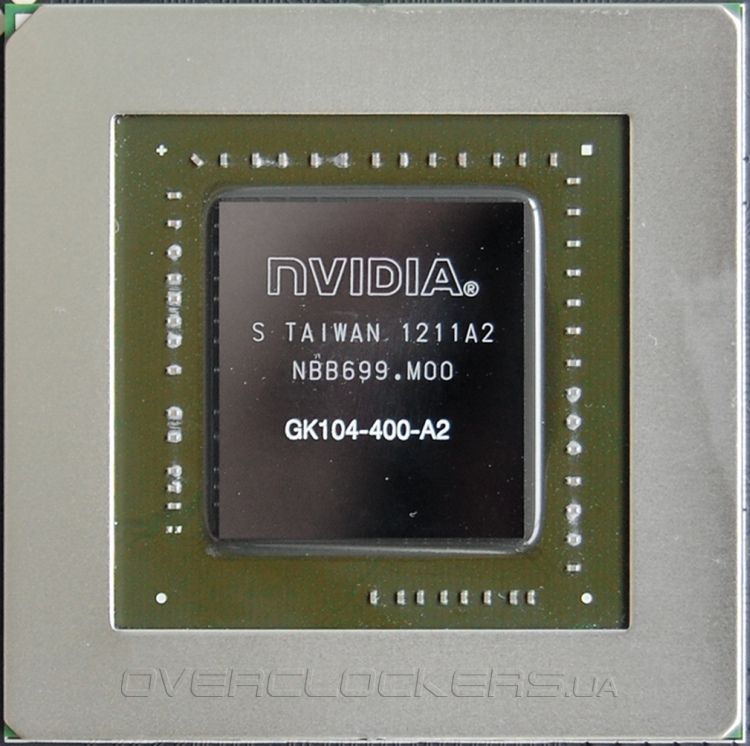

У GeForce GTX 680 используется графический чип GK104-400-A2 с 1536 потоковыми процессорами, 128 текстурными блоками и 32 ROP.

GK104-400-A2

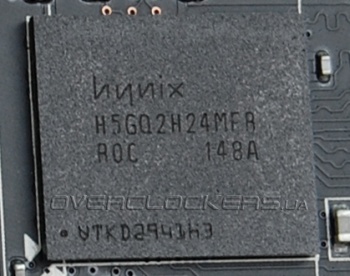

Два гигабайта видеопамяти набрано восемью микросхемами Hynix H5GQ2H24MFR R0C.

Hynix H5GQ2H24MFR R0C

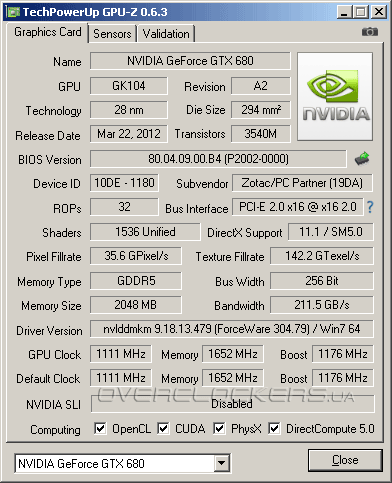

Инженеры Zotac к заводскому разгону подошли очень продуманно. Они не только ускорили GPU до 1111 МГц по базовой частоте с Boost Clock 1176 МГц, но еще и подняли частоту памяти с номинальных 6008 МГц до 6610 МГц. При 256-битной шине частота памяти играет важную роль для итоговой производительности во многих приложениях, но почему то подавляющее большинство производителей ограничиваются разгоном ядра.

Zotac GeForce GTX 680 AMP! Edition (ZT-60102-10P)

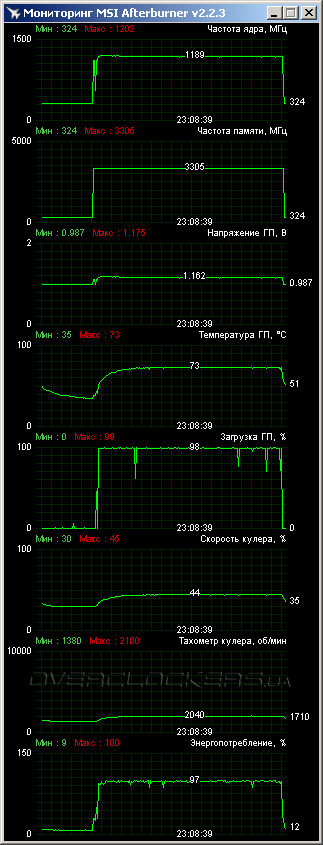

При прогреве видеокарты бенчмарком Crysis: Warhead на максимальных настройках качества температура ядра не превысила 73 °C при 24 °C в помещении. Вентиляторы при этом раскручивались до 2040—2100 об/мин. Уровень шума средний. Видеокарта немного громче ASUS GTX680-DC2T-2GD5 и MSI N680GTX Lightning, у которых вентиляторы работают на более низких оборотах в схожих условиях.

Zotac GeForce GTX 680 AMP! Edition (ZT-60102-10P)

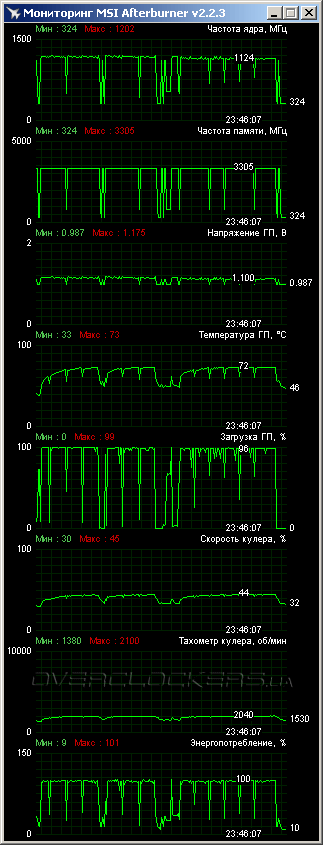

В начале тестирования частота графического процессора составляла 1202 МГц, потом падала до уровня 1176—1189 МГц и держалась в таком диапазоне в течении всего теста. В некоторых приложениях были и более значительные просадки. К примеру, в Hard Reset частота снижалась вплоть до 1124 МГц.

Zotac GeForce GTX 680 AMP! Edition (ZT-60102-10P)

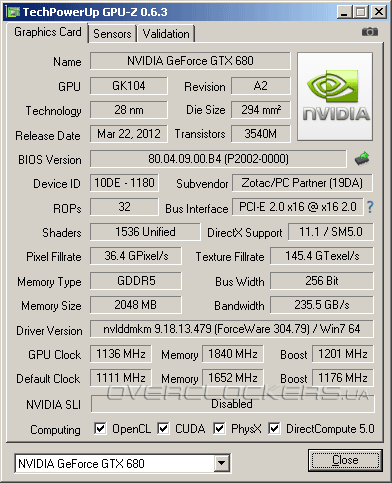

Разгоном данная видеокарта не удивила. Базовую частоту удалось поднять лишь до 1136 МГц при Boost Clock 1201 МГц. Память взяла частоту 7354 МГц.

Zotac GeForce GTX 680 AMP! Edition (ZT-60102-10P)

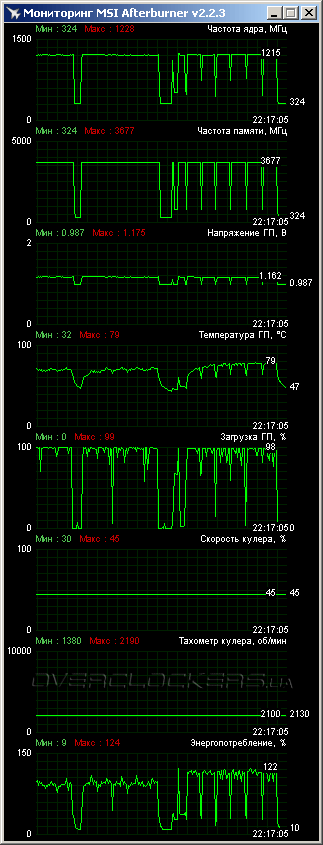

Реальная частота процессора держалась в пределах 1215—1228 МГц. При повышении лимита мощности до предела даже в Hard Reset ниже 1215 МГц частота ядра не опускалась.

Zotac GeForce GTX 680 AMP! Edition (ZT-60102-10P)

Для такого разгона мы зафиксировались вентиляторы на 2100 об/мин. Пиковая температура не превысила 79 °C.
