Первое знакомство с GeForce GTX 650 на примере MSI N650 PE 1GD5/OC

Вместе с GeForce GTX 660 состоялась премьера и более доступной видеокарты — GeForce GTX 650. Новая модель базируется на графическом процессоре GK107, который используется еще в GeForce GT 640, мобильных GeForce GT 640M, GeForce GT 650M и GeForce GTX 660M.


GeForce GTX 650

Данный чип состоит из одного кластера на два стандатных SMX-блока архитектуры Kepler. Общее число потоковых процессоров достигает 384, текстурных блоков 32, блоков растеризации 16, объем кэш-памяти L2 256 КБ. С видеопамятью сообщается при помощи двух 64-битных контроллеров.

GeForce GTX 660

От младшего GeForce GT 640 новый видеоадаптер отличается повышенными рабочими частотами. Важное преимущество — использование быстрой памяти GDDR5, которая функционирует на эффективной частоте 5 ГГц. У GeForce GT 640 память GDDR3 работает на 1,8 ГГц. Объем памяти может составлять 1024 или 2048 МБ. GPU тоже подвергся разгону — с 900 до 1058 МГц. Технология Turbo не поддерживается. Поэтому нет никаких ограничений по мощности и соответствующих регулируемых лимитов. Компания NVIDIA говорит о том, что средний разгонный потенциал ядра на этих видеокартах приближается к 1200 МГц.

GK107 выполнен по новому 28-нм техпроцессу, что обеспечивает низкое энергопотребление. Для 3D-режима заявлен уровень TDP в 64 Вт. В режиме простоя аппетиты карты снижаются до 5 Вт. При воспроизведении видео HD-качества данное значение достигает 13 Вт. Это отличные показатели, которые даже ниже чем у более слабого GeForce GT 640.

Видеоадаптер GeForce GTX 660 GeForce GTX 650 GeForce GT 640 GeForce GTX 550 Ti GeForce GTS 450
Ядро GK106 GK107 GK107 GF116 GF106
Количество транзисторов, млн. шт 2540 1300 1300 1170 1170
Техпроцесс, нм 28 28 28 40 40
Площадь ядра, кв. мм 221 118 118 228 228
Количество потоковых процессоров 960 384 384 192 192
Количество текстурных блоков 80 32 32 32 32
Количество блоков рендеринга 24 16 16 24 16
Частота ядра, МГц 980-1033 1058 900 900 (1800) 783 (1566)
Шина памяти, бит 192 128 128 192 128
Тип памяти GDDR5 GDDR5 GDDR3 GDDR5 GDDR5
Частота памяти, МГц 6008 5000 1782 4104 3608
Объём памяти, МБ 2048 1024/2048 1024/2048 1024 1024
Поддерживаемая версия DirectX 11.1 11.1 11.1 11 11
Интерфейс PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 2.0 PCI-E 2.0
Заявленная мощность, Вт 140 64 65 116 106

GeForce GTX 650 является преемником GeForce GTS 450, хотя его вполне можно воспринимать и как замену GeForce GTX 550 Ti. Согласно данным NVIDIA новый видеоадаптер быстрее GTS 450 в среднем на 20%. А вот по соотношению производительность на ватт новое решение в два раза лучше предшественника. В презентационных материалах упоминается и «дедушка» в лице GeForce 9500 GT, который слабее новинки аж в восемь раз. Основным конкурентом из противоборствующего лагеря AMD является Radeon HD 7750, относительно которого обещано среднее преимущество в 10—30%.

По своим характеристикам GeForce GTX 650 значительно слабее GeForce GTX 660 — вычислительных блоков меньше более чем в два раза. Так что теоретически между данными GeForce должна быть настоящая пропасть. Насколько же она большая, покажет наше тестирование. И судя по всему, заполнять новинками эту нишу NVIDIA в ближайшее время не собирается, оставив ее для старичков в лице GeForce GTX 460/560.

Видеокарта выполнена по простому дизайну, который мало чем отличается от PCB младшего GeForce GT 640. Появился разъем дополнительного питания. Охлаждается простеньким кулером с алюминиевым радиатором.

GeForce GTX 660

Многие партнеры NVIDIA сразу же отметились нереференсными моделями с повышенными частотами. Именно такой экземпляр и попал к нам в руки.


MSI N650 PE 1GD5/OC

Перед нами самая мощная версия GeForce GTX 650 от компании MSI. Это представитель линейки Power Edition, что подразумевает улучшения в дизайне питания, расширенные оверклокерские возможности и более качественное охлаждение.

MSI N650 PE 1GD5/OC

Комплект поставки следующий:
  • переходник DVI/D-Sub;
  • переходник питания с двух molex на PCI-E 6pin;
  • переходник mini-DisplayPort/DisplayPort;
  • дополнительный вентилятор;
  • диск с программным обеспечением;
  • инструкция.
Сразу видно, что перед нами нестандартный продукт. Данный видеоадаптер значительно отличается от референса, изображение которого приведено выше.

MSI N650 PE 1GD5/OC

Версия от MSI намного массивнее и смотрится солиднее.

MSI N650 PE 1GD5/OC

А еще видеокарта очень напоминает R7770 Power Edition 1GD5/OC. В данном случае лишь раскраска кожуха системы охлаждения немного другая — вместо синих вставок бело-серебристые.

На заднюю панель вынесено два разъема DVI и один mini Display Port.

MSI N650 PE 1GD5/OC

N650 PE 1GD5/OC является таким же трансформером как и R7770 Power Edition. В комплекте есть дополнительный вентилятор, который можно установить как поверх основного, так и сбоку от него. Для второго варианта сдвигается подвижная рамка с родным вентилятором, длина видеокарты при этом увеличивается с 23 до 25 см.

MSI N650 PE 1GD5/OC

MSI N650 PE 1GD5/OC

Крепление второго вентилятора осуществляется и без винтов, благодаря защелкам. Но для надежной фиксации лучше все же его прикрутить. На данной видеокарте мы не проводили сравнение эффективности разных конфигураций. Можно предположить, что результаты будут схожи с показателями R7770 Power Edition 1GD5/OC и последний вариант наиболее эффективен. Собственно, это ясно и без тестов, ведь при боковом расположении дополнительного вентилятора обдувается вся площадь радиатора. Очень важное улучшение— подключение второго вентилятора по 4-контаткному разъему и поддержка автоматической регулировки оборотов. Этого R7770 Power Edition был лишен. Так что у MSI N650 PE 1GD5/OC никаких проблем с шумом в максимально эффективном режиме охлаждения быть не должно.

Радиатор накрывает почти всю плату.

MSI N650 PE 1GD5/OC

От процессора тепло отводится через медную вставку с одной изогнутой тепловой трубкой. Данная конструкция контактирует еще с силовыми элементами системы питания и двумя микросхемами памяти.

MSI N650 PE 1GD5/OC

Оба вентилятора от Power Logic типоразмера 92 мм. Основной оснащен фирменными «лезвиями» по краям лопастей, что характерно для систем охлаждения Twin Frozr III. Форма лопастей у дополнительного вентилятора обычная. Максимальная скорость вращения составляет 3500 об/мин.

MSI N650 PE 1GD5/OC

У данной видеокарты используется фирменная технология защиты от пыли. При старте системы 30 секунд вентилятор дует в обратную сторону, избавляясь от накопившейся пыли, а потом возвращается в стандартный режим. Такой пылевой «защитой» обладают лишь топовые решения MSI серий Lightning и Hawk.

Взглянем поближе на печатную плату. Она хоть и большая (в сравнении с референсной), но пустых мест на текстолите хватает.

MSI N650 PE 1GD5/OC

Графический процессор запитан он трехфазной системы питания (две фазы у обычного GeForce GTX 650) под управлением контроллера ON Semiconductor NCP5395G. Система питания памяти использует одну фазу.

MSI N650 PE 1GD5/OC

Процессор GK107 очень компактный. Обходится без защитной рамки.

GK107

Один гигабайт видеопамяти набран четырьмя микросхемами Samsung K4G20325FD-FC04.

Samsung K4G20325FD-FC04

Рабочие частоты MSI — 1124/5000 МГц. Заводской разгон коснулся только GPU. В простое частоты снижаются до 324/648 МГц.

MSI N650 PE 1GD5/OC

До недавнего времени GPU-Z у всех видеокарт Kepler определял ASIC в 100%. С учетом одинакового напряжения у всех старших моделей можно предположить, что производитель отказался от дифференциации чипов по определенным показателям качества или сама система градаций как-то изменилась. Но последняя версия GPU-Z начала показывать отличные от 100% на некоторых видеокартах. Так что, возможно, данный параметр актуален для пользователей новых видеокарт NVIDIA. В данном случае он равен 92,3%.

MSI N650 PE 1GD5/OC

Кулер, неплохо проявивший себя на Radeon HD 7770, в сочетании GPU GK107 продемонстрировал просто великолепные результаты. При 23,5 °C в помещении ядро видеокарты в Crysis: Warhead не грелось выше 52 °C. При этом вентилятор работал на скорости 1650 об/мин. Тихо и холодно.

MSI N650 PE 1GD5/OC

Даже в самых тяжелых тестах пиковая температура не превышала эти же 52 °C, а вентилятор лишь изредка раскручивался до 1710 об/мин.

MSI N650 PE 1GD5/OC

MSI N650 PE 1GD5/OC имеет расширенные возможности по управлению рабочими напряжениями. Для регулировки в утилите MSI Afterburner кроме напряжения GPU доступны Memory Voltage и AUX Voltage.

MSI N650 PE 1GD5/OC

После длительных испытаний мы остановились на разгоне 1240/6210 МГц. В некоторых приложениях видеокарта работала на таких частотах и при номинальном напряжении, но в некоторых потребовалось поднять на 10 мВ. Дальнейший разгон GPU не имел особого смысла из-за артефактов и проблем со стабильностью. Повышение напряжение эти проблемы решало лишь частично, длительные нагрузки все равно приводили к сбоям.

MSI N650 PE 1GD5/OC

Самое приятное, что такой разгон не потребовал значительного повышения оборотов. Зафиксировав вентилятор на 39% (1830—1860 об/мин) мы легко прошли все тесты. Температура GPU достигала при этом лишь 54—55 °C. Просто отличный результат. С такими температурными показателями можно и вовсе не прибегать к ручной регулировке оборотов.

Итоговый выигрыш по частоте ядра относительно рекомендованного значения для референса составил 17%, а разгон памяти достиг 24%.

Прежде чем переходить к результатам тестов отметим, что данный обзор ознакомительный. Подробного сравнения GeForce GTX 650 с предшественниками и Radeon HD 7750 не будет. Зато будет сравнение с Radeon HD 7770. Возможно, при разгоне новичок вполне сможет потягаться и с таким конкурентом. А еще мы посмотрим, насколько отличается производительность бюджетной новинки от следующего в иерархии NVIDIA GeForce GTX 660 и его ближайшим соперником в лице Radeon HD 7850. По итогам вполне можно будет составить общее впечатление о GeForce GTX 650 и перспективах этой модели на рынке.

Характеристики тестируемых видеокарт

Рассматриваемый видеоадаптер мы сравним с участниками недавнего обзора Zotac GTX 660 и Radeon HD 7770.

Видеоадаптер GeForce GTX 660 MSI N650 PE 1GD5/OC GeForce GTX 650 Radeon HD 7850 Radeon HD 7770
Ядро GK106 GK107 GK107 Pitcairn Cape Verde
Количество транзисторов, млн. шт 2540 1300 1300 2800 1500
Техпроцесс, нм 28 28 28 28 28
Площадь ядра, кв. мм 221 118 118 212 123
Количество потоковых процессоров 960 384 384 1024 640
Количество текстурных блоков 80 32 32 64 40
Количество блоков рендеринга 24 16 16 32 16
Частота ядра, МГц 980-1033 1124 1058 860 1000
Шина памяти, бит 192 128 128 256 128
Тип памяти GDDR5 GDDR5 GDDR5 GDDR5 GDDR5
Частота памяти, МГц 6008 5000 5000 4800 4500
Объём памяти, МБ 2048 1024 1024 2048 1024
Поддерживаемая версия DirectX 11.1 11.1 11.1 11.1 11.1
Интерфейс PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0
Заявленная мощность, Вт 140 n/a 64 130 80


Тестовый стенд

Конфигурация тестового стенда следующая:
  • процессор: Intel Core i7-3930K (3,2@4,4 ГГц, 12 МБ);
  • кулер: Thermalright Venomous X;
  • материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79 Express);
  • память: Kingston KHX2133C11D3K4/16GX (4x4 ГБ, DDR3-2133@1866 МГц, 10-11-10-28-1T);
  • жесткий диск: Hitachi HDS721010CLA332 (1 ТБ, SATA2, 7200 об/мин);
  • блок питания: Seasonic SS-750KM (750 Вт);
  • операционная система: Windows 7 Ultimate SP1 x64;
  • драйвер Radeon: ATI Catalyst 12.7 beta;
  • драйвер GeForce GTX 660: NVIDIA GeForce 306.02;
  • драйвер GeForce GTX 650: NVIDIA GeForce 306.23.
В операционной системе были отключены User Account Control, Superfetch и визуальные эффекты интерфейса. Настройки драйверов стандартные, без изменений. Общая методика тестирования соответствует описанной здесь. Немного увеличены тестовые сцены в Alan Wake и Crysis 2, чуть более активных действий в Battlefield 3. Так что итоговые результаты могут немного отличаться от полученных ранее. Добавлен Max Payne 3 (четыре прогона описанной ранее сцены в фавеле). Поскольку выбранные тестовые режимы изначально подбирались для более мощных видеокарт, то fps во многих играх очень низкий. В самых тяжелых случаях проводилось дополнительное тестирование на пониженных настройках качества или разрешении, но только для GTX 650 и HD 7770.


Результаты тестирования

Battlefield 3

Battlefield 3

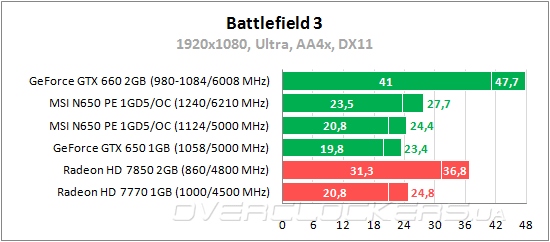

Вначале общее сравнении в Battlefield 3 при максимальных настройках качества.

Тестирование MSI N650 PE 1GD5/OC

Более чем двукратное превосходство GeForce GTX 660 над простым GeForce GTX 650. Radeon HD 7850 быстрее на 57%. Карта от MSI на одном уровне с Radeon HD 7770.

Тестирование MSI N650 PE 1GD5/OC

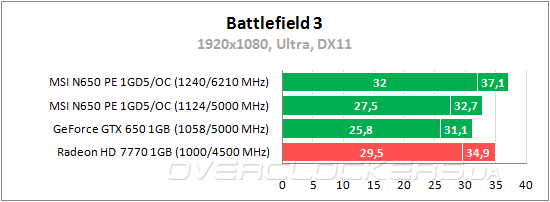

При отключении сглаживания GeForce GTX 650 способен выдать более 30 fps в игре, хотя не намного. Разница между новичком и Radeon HD 7770 в 12—14%. Обогнать соперника удается при разгоне.


Crysis: Warhead

Crysis: Warhead

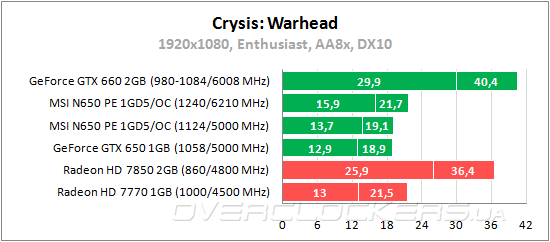

Вначале максимальное качество графики в Warhead.

Тестирование MSI N650 PE 1GD5/OC

Разница между GeForce GTX 660 и GeForce GTX 650 даже больше, чем в прошлой игре. Преимущество Radeon HD 7850 немного скромнее, но все равно получается двукратное превосходство.

Тестирование MSI N650 PE 1GD5/OC

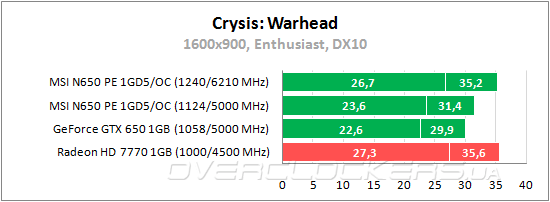

Radeon HD 7770 неплохо справляется с игрой в меньшем разрешении без сглаживания. А вот GeForce GTX 650 превысить отметку в 30 fps удается лишь при повышении частот. Разница между этими конкурентами 19—21%. Полностью наверстать отставание при разгоне до 1240/6210 МГц не удается.


Crysis 2

Crysis 2

На очереди Crysis 2. Начнем со сравнения со старшими видеокартами при максимальном качестве.

Тестирование MSI N650 PE 1GD5/OC

По среднеигровой частоте кадров GeForce GTX 660 быстрее GeForce GTX 650 в 2,2 раза.

Тестирование MSI N650 PE 1GD5/OC

Снижение настроек до уровня Extreme позволяет повысить средний fps до 30 кадров, хотя эту отметку новичок все равно преодолевает лишь при разгоне. Карта от MSI быстрее референса на 5%. При повышении частот до 1240/6210 МГц общий уровень производительности сопоставим с Radeon HD 7770 в номинале.

Hard Reset Extended Edition

Hard Reset

Тестирование MSI N650 PE 1GD5/OC

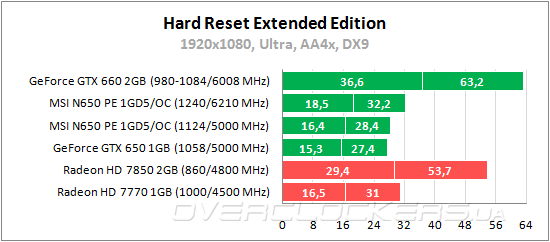

В Hard Reset мы ограничились одним режимом тестирования при максимальных настройках качества. В номинале GeForce GTX 650 привычно занимает последнее место, карта от MSI уже сравнивается с Radeon HD 7770 по минимальному fps, а при разгоне и вовсе обходит соперника.


Max Payne 3

Max Payne 3

Тестирование MSI N650 PE 1GD5/OC

Отрыв GeForce GTX 660 от младшего брата в Max Payne 3 особенно велик. GeForce GTX 650 слабее почти в 2,5 раза! Да и на фоне Radeon HD 7770 новичок выглядит слабенько, значительно проигрывая ему даже при разгоне.


Metro 2033

Metro 2033

Тестирование MSI N650 PE 1GD5/OC

Тестирование MSI N650 PE 1GD5/OC

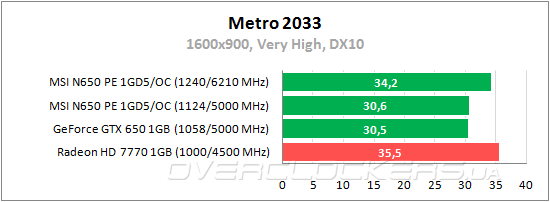

В Metro 2033 обычно лидируют решения AMD. В этот раз Radeon HD 7770 тоже одерживает победу над GeForce GTX 650, но при разгоне последний почти настигает соперника. Это довольно неплохой результат.


The Elder Scrolls V: Skyrim

The Elder Scrolls V: Skyrim

Тестирование MSI N650 PE 1GD5/OC

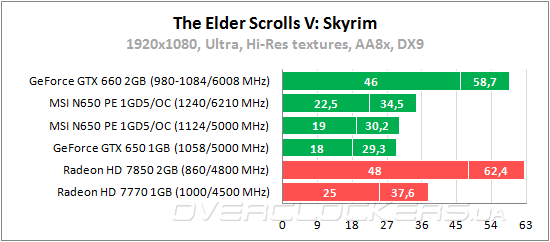

В Skyrim мы снова ограничились одним режимом тестирования. GeForce GTX 650 слабее старшего брата в 2—2,5 раза. Тут свою роль сыграл и малый объем памяти, из-за чего и наблюдаются значительные просадки. Отставание от Radeon HD 7770 достигает 28—39%. Вот только на Radeon нас ожидал неприятный сюрприз в виде артефактов изображения. Нечто похожее наблюдалось нами давным-давно еще на Radeon HD 6850 при включении максимального режима сглаживания. Как-то не складывается дружба у видеокарт AMD со Skyrim.


Witcher 2: The Assassins of Kings Enhanced Edition

Witcher 2: The Assassins of Kings

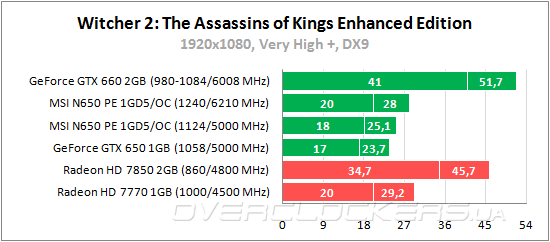

Один режим тестирования в «Ведьмаке» при максимальных настройках без «запредельного качества».

Тестирование MSI N650 PE 1GD5/OC

Никаких сюрпризов. Radeon HD 7770 мощнее новичка, но последний при разгоне приближается по производительности к сопернику. Разница между референсом и картой MSI достигает 6%. Разгон повышает производительность еще на 11%.


3DMark 11

3DMark 11

Тестирование MSI N650 PE 1GD5/OC

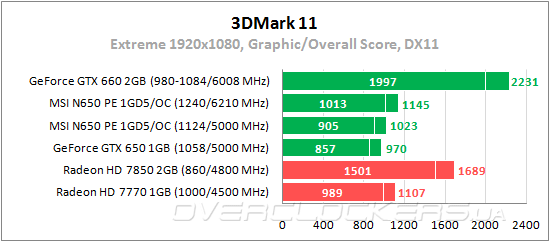

В синтетике разница между GeForce GTX 650 и Radeon HD 7770 составляет 15%. Так что при разгоне новичок даже оказывается немного быстрее.


Выводы

По итогам тестирования видно, что GeForce GTX 650 слабее Radeon HD 7770. В некоторых приложениях отставание удается компенсировать разгоном. В других же приложениях отрыв конкурента настолько велик, что никакой разгон его не компенсирует. Учитывая позиционирование новинки как конкурента для Radeon HD 7750, такие результаты можно назвать вполне ожидаемыми. Вот только цена GeForce GTX 650 пока что ближе именно к HD 7770. Небольшое снижение ценника на новые видеокарты не помешало бы. После этого GeForce GTX 650 уверенно заняли бы свою нишу на рынке. Тем более что это очень экономичное решение. Низкое тепловыделение графического процессора позволяет надеяться на хорошие шумовые и температурные показатели. Хотя уверенно говорить об этом в отношении референса, не имев лично с ним дело, мы не можем — уж больно простенько выглядит стандартный кулер.

Но вот рассмотренный нами MSI N650 PE 1GD5/OC действительно очень холодный и тихий. По этим параметрам он лучше R7770 Power Edition. Исправлен основной недочет первой видеокарты с таким трансформирующимся кулером — отсутствие регулировки оборотов второго вентилятора. Но N650 PE 1GD5/OC настолько холодный и в стандартной конфигурации, что его можно было бы вполне выпускать в продажу и без второго вентилятора. К плюсам также стоит отнести усиленную систему питания и расширенные возможности по регулировке напряжений. Все это должно обеспечить более высокий разгонный потенциал. Если сравнивать с рекомендованными частотами, то итоговый прирост производительности у нашего экземпляра составил 18—19%. Благодаря отличному охлаждению весь этот потенциал легко реализуется в тихом режиме. Собственно даже одного простого взгляда на референсный GeForce GTX 650 и MSI N650 PE 1GD5/OC достаточно чтобы понять — последний более качественный и интересный продукт. Главное, чтобы стоимость этого адаптера не превысила цену Radeon HD 7770, иначе смысл такой покупки теряется.

MSI N650 PE 1GD5/OC Выбор редакции: лучшее качество



Нельзя не отметить огромную разницу в производительности между GeForce GTX 650 и GeForce GTX 660. Старший графический ускоритель быстрее в 2—2,5 раза. Эту «дыру» в модельном ряду NVIDIA пока занимают представители прошлого поколения, которые не отличаются высокой экономичностью. Впрочем, похожая ситуация и у AMD между Radeon HD 7770 и Radeon HD 7850, хотя между ними разница в производительности поменьше. Немного изменить ситуацию должен GeForce GTX 650 Ti, который по слухам не за горами. Ну а потом, возможно, мы увидим что-нибудь вроде Radeon HD 7830.

Более подробно производительность GeForce GTX 650 в сравнении с другими бюджетными конкурентами и предшественниками мы рассмотрим в будущих обзорах. Не обойдем внимание и GeForce GT 640. Оставайтесь с нами, следите за обзорами.
