GeForce GTX 650

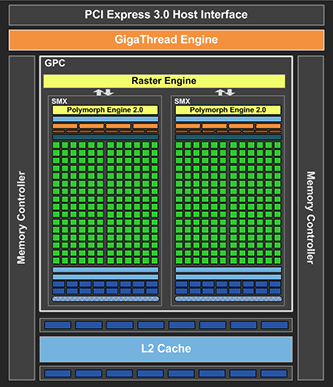

Данный чип состоит из одного кластера на два стандатных SMX-блока архитектуры Kepler. Общее число потоковых процессоров достигает 384, текстурных блоков 32, блоков растеризации 16, объем кэш-памяти L2 256 КБ. С видеопамятью сообщается при помощи двух 64-битных контроллеров.
![GeForce GTX 660 GeForce GTX 660](/video/geforce-gtx650-msi-pe/20-geforce-gtx650-msi-pe.png)
От младшего GeForce GT 640 новый видеоадаптер отличается повышенными рабочими частотами. Важное преимущество — использование быстрой памяти GDDR5, которая функционирует на эффективной частоте 5 ГГц. У GeForce GT 640 память GDDR3 работает на 1,8 ГГц. Объем памяти может составлять 1024 или 2048 МБ. GPU тоже подвергся разгону — с 900 до 1058 МГц. Технология Turbo не поддерживается. Поэтому нет никаких ограничений по мощности и соответствующих регулируемых лимитов. Компания NVIDIA говорит о том, что средний разгонный потенциал ядра на этих видеокартах приближается к 1200 МГц.
GK107 выполнен по новому 28-нм техпроцессу, что обеспечивает низкое энергопотребление. Для 3D-режима заявлен уровень TDP в 64 Вт. В режиме простоя аппетиты карты снижаются до 5 Вт. При воспроизведении видео HD-качества данное значение достигает 13 Вт. Это отличные показатели, которые даже ниже чем у более слабого GeForce GT 640.
Видеоадаптер | GeForce GTX 660 | GeForce GTX 650 | GeForce GT 640 | GeForce GTX 550 Ti | GeForce GTS 450 |
Ядро | GK106 | GK107 | GK107 | GF116 | GF106 |
Количество транзисторов, млн. шт | 2540 | 1300 | 1300 | 1170 | 1170 |
Техпроцесс, нм | 28 | 28 | 28 | 40 | 40 |
Площадь ядра, кв. мм | 221 | 118 | 118 | 228 | 228 |
Количество потоковых процессоров | 960 | 384 | 384 | 192 | 192 |
Количество текстурных блоков | 80 | 32 | 32 | 32 | 32 |
Количество блоков рендеринга | 24 | 16 | 16 | 24 | 16 |
Частота ядра, МГц | 980-1033 | 1058 | 900 | 900 (1800) | 783 (1566) |
Шина памяти, бит | 192 | 128 | 128 | 192 | 128 |
Тип памяти | GDDR5 | GDDR5 | GDDR3 | GDDR5 | GDDR5 |
Частота памяти, МГц | 6008 | 5000 | 1782 | 4104 | 3608 |
Объём памяти, МБ | 2048 | 1024/2048 | 1024/2048 | 1024 | 1024 |
Поддерживаемая версия DirectX | 11.1 | 11.1 | 11.1 | 11 | 11 |
Интерфейс | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 2.0 | PCI-E 2.0 |
Заявленная мощность, Вт | 140 | 64 | 65 | 116 | 106 |
GeForce GTX 650 является преемником GeForce GTS 450, хотя его вполне можно воспринимать и как замену GeForce GTX 550 Ti. Согласно данным NVIDIA новый видеоадаптер быстрее GTS 450 в среднем на 20%. А вот по соотношению производительность на ватт новое решение в два раза лучше предшественника. В презентационных материалах упоминается и «дедушка» в лице GeForce 9500 GT, который слабее новинки аж в восемь раз. Основным конкурентом из противоборствующего лагеря AMD является Radeon HD 7750, относительно которого обещано среднее преимущество в 10—30%.
По своим характеристикам GeForce GTX 650 значительно слабее GeForce GTX 660 — вычислительных блоков меньше более чем в два раза. Так что теоретически между данными GeForce должна быть настоящая пропасть. Насколько же она большая, покажет наше тестирование. И судя по всему, заполнять новинками эту нишу NVIDIA в ближайшее время не собирается, оставив ее для старичков в лице GeForce GTX 460/560.

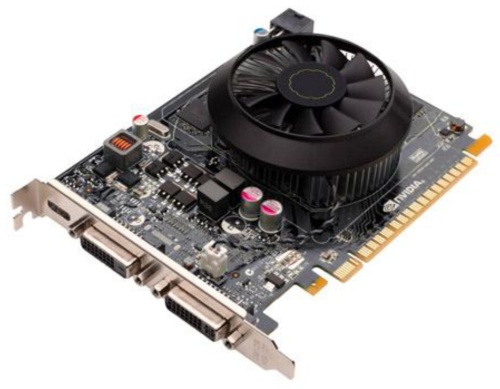

Видеокарта выполнена по простому дизайну, который мало чем отличается от PCB младшего GeForce GT 640. Появился разъем дополнительного питания. Охлаждается простеньким кулером с алюминиевым радиатором.
![GeForce GTX 660 GeForce GTX 660](/video/geforce-gtx650-msi-pe/21-geforce-gt640.jpg)
Многие партнеры NVIDIA сразу же отметились нереференсными моделями с повышенными частотами. Именно такой экземпляр и попал к нам в руки.
MSI N650 PE 1GD5/OC
Перед нами самая мощная версия GeForce GTX 650 от компании MSI. Это представитель линейки Power Edition, что подразумевает улучшения в дизайне питания, расширенные оверклокерские возможности и более качественное охлаждение.
![MSI N650 PE 1GD5/OC MSI N650 PE 1GD5/OC](/video/geforce-gtx650-msi-pe/01-geforce-gtx650-msi-pe.jpg)
Комплект поставки следующий:
- переходник DVI/D-Sub;
- переходник питания с двух molex на PCI-E 6pin;
- переходник mini-DisplayPort/DisplayPort;
- дополнительный вентилятор;
- диск с программным обеспечением;
- инструкция.

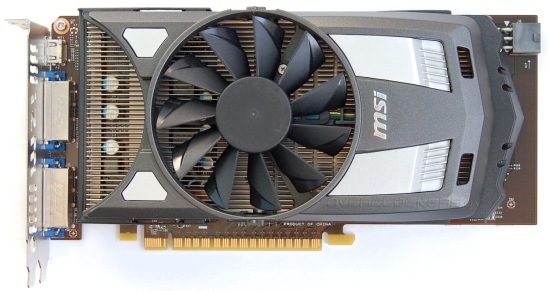

Версия от MSI намного массивнее и смотрится солиднее.
А еще видеокарта очень напоминает R7770 Power Edition 1GD5/OC. В данном случае лишь раскраска кожуха системы охлаждения немного другая — вместо синих вставок бело-серебристые.

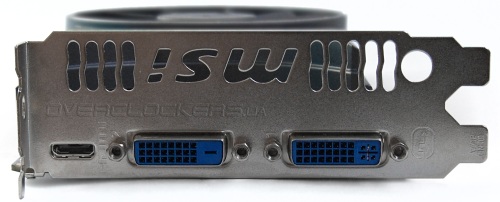

На заднюю панель вынесено два разъема DVI и один mini Display Port.
![MSI N650 PE 1GD5/OC MSI N650 PE 1GD5/OC](/video/geforce-gtx650-msi-pe/04-geforce-gtx650-msi-pe.jpg)

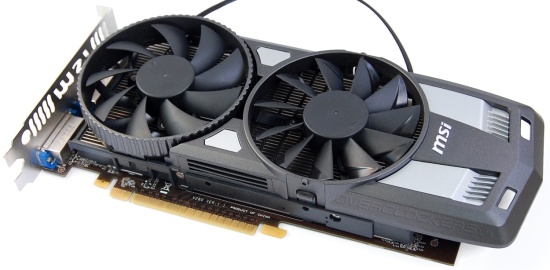

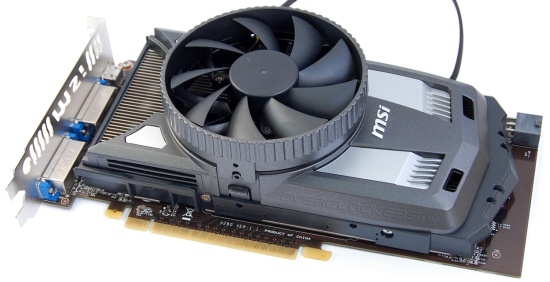

N650 PE 1GD5/OC является таким же трансформером как и R7770 Power Edition. В комплекте есть дополнительный вентилятор, который можно установить как поверх основного, так и сбоку от него. Для второго варианта сдвигается подвижная рамка с родным вентилятором, длина видеокарты при этом увеличивается с 23 до 25 см.
Крепление второго вентилятора осуществляется и без винтов, благодаря защелкам. Но для надежной фиксации лучше все же его прикрутить. На данной видеокарте мы не проводили сравнение эффективности разных конфигураций. Можно предположить, что результаты будут схожи с показателями R7770 Power Edition 1GD5/OC и последний вариант наиболее эффективен. Собственно, это ясно и без тестов, ведь при боковом расположении дополнительного вентилятора обдувается вся площадь радиатора. Очень важное улучшение— подключение второго вентилятора по 4-контаткному разъему и поддержка автоматической регулировки оборотов. Этого R7770 Power Edition был лишен. Так что у MSI N650 PE 1GD5/OC никаких проблем с шумом в максимально эффективном режиме охлаждения быть не должно.

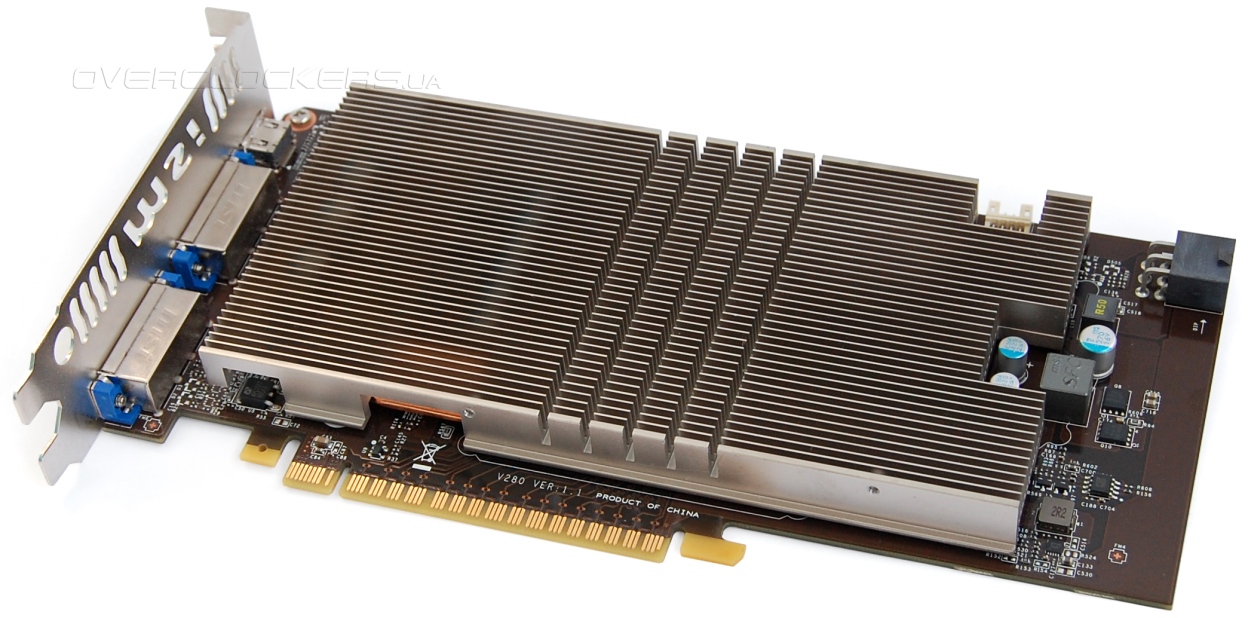

Радиатор накрывает почти всю плату.

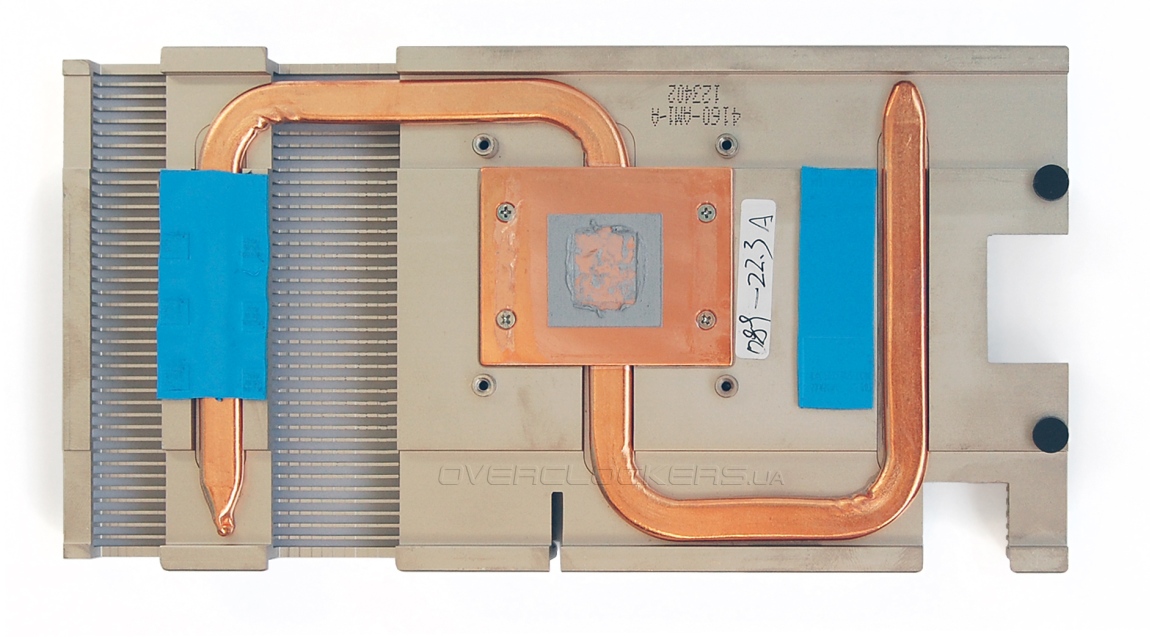

От процессора тепло отводится через медную вставку с одной изогнутой тепловой трубкой. Данная конструкция контактирует еще с силовыми элементами системы питания и двумя микросхемами памяти.

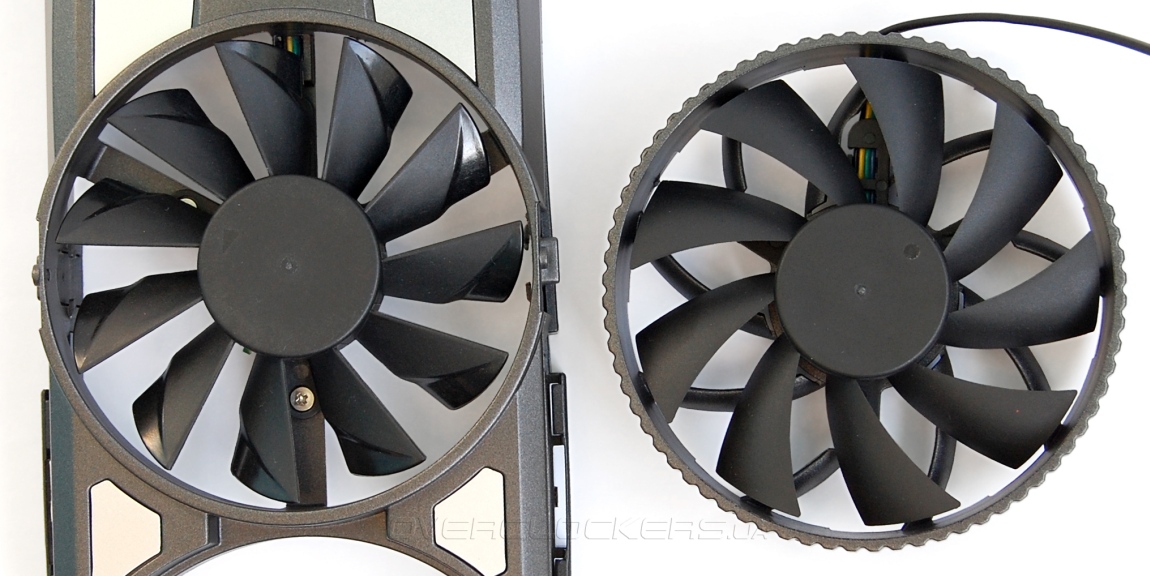

Оба вентилятора от Power Logic типоразмера 92 мм. Основной оснащен фирменными «лезвиями» по краям лопастей, что характерно для систем охлаждения Twin Frozr III. Форма лопастей у дополнительного вентилятора обычная. Максимальная скорость вращения составляет 3500 об/мин.
У данной видеокарты используется фирменная технология защиты от пыли. При старте системы 30 секунд вентилятор дует в обратную сторону, избавляясь от накопившейся пыли, а потом возвращается в стандартный режим. Такой пылевой «защитой» обладают лишь топовые решения MSI серий Lightning и Hawk.

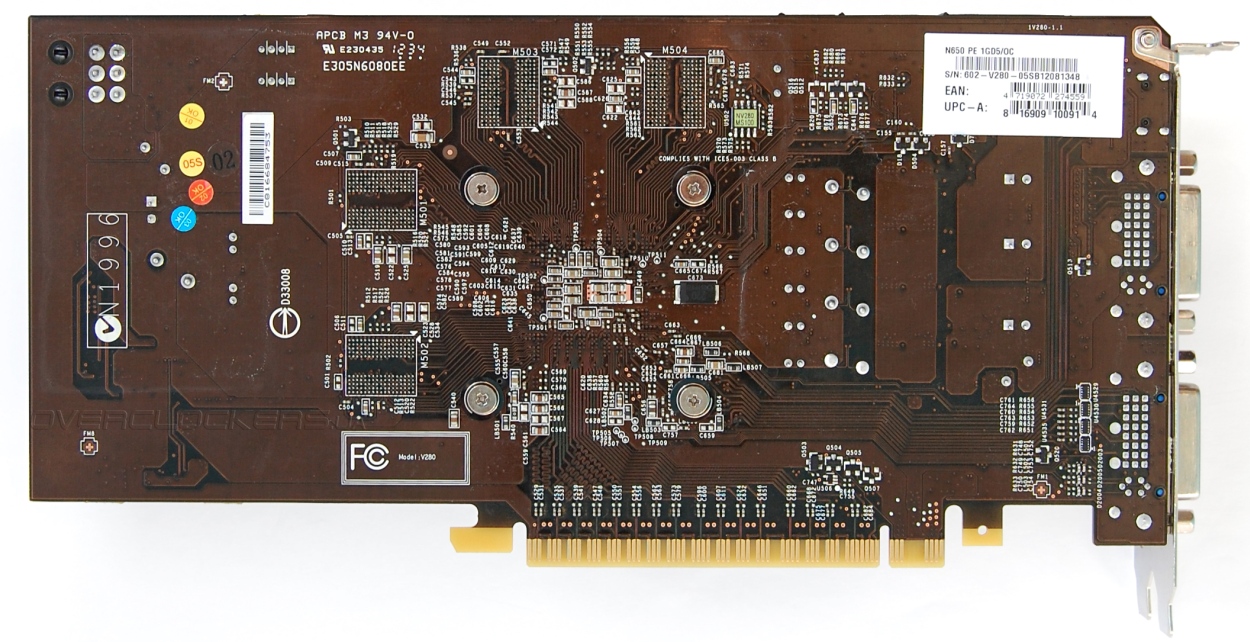

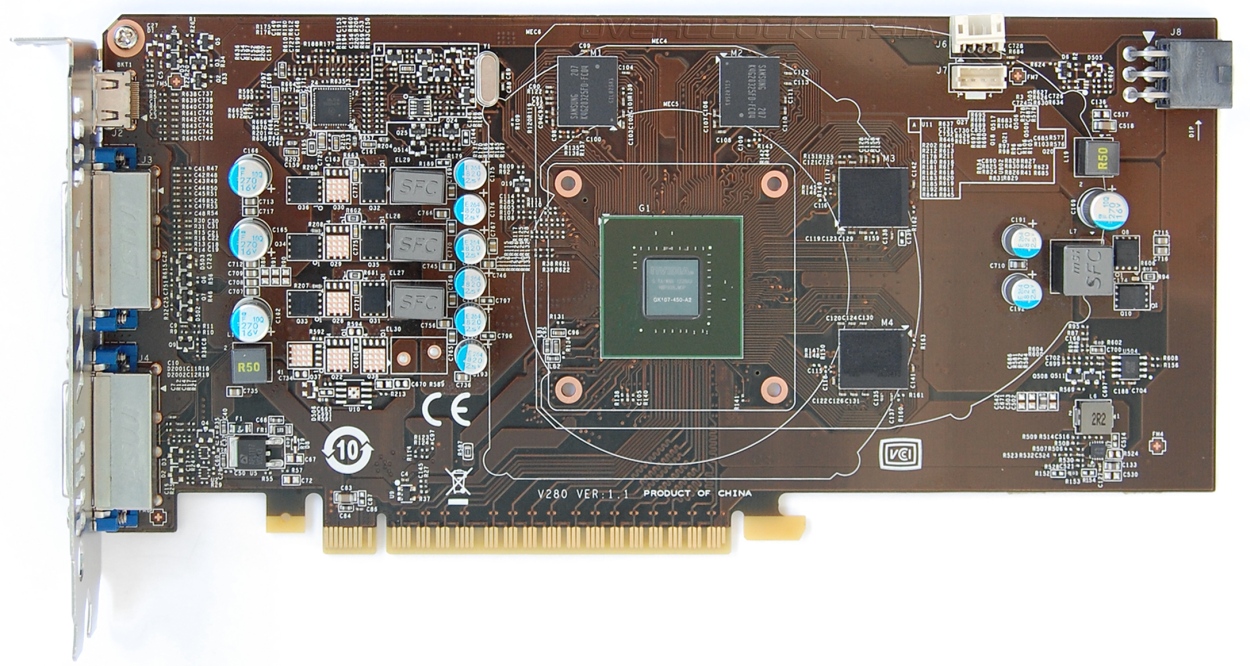

Взглянем поближе на печатную плату. Она хоть и большая (в сравнении с референсной), но пустых мест на текстолите хватает.

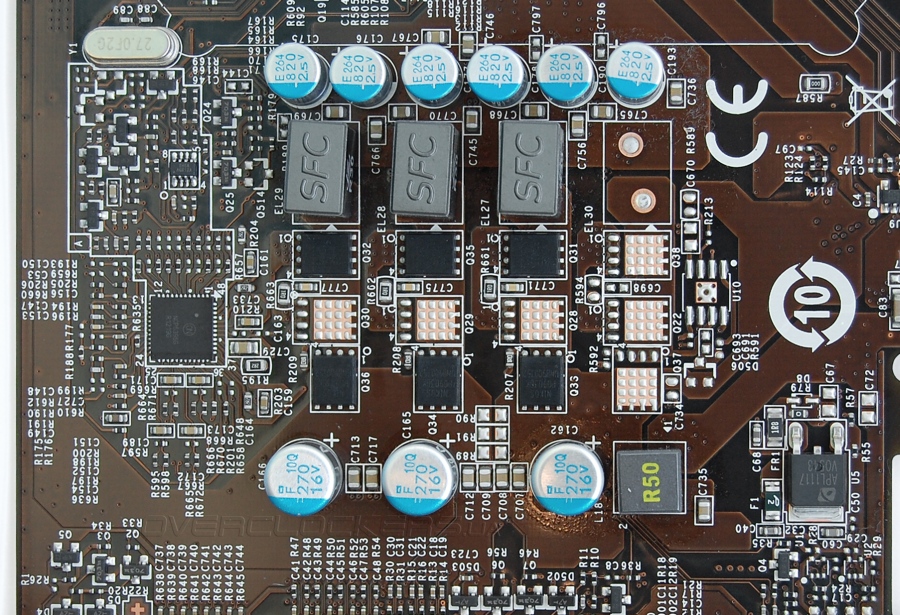

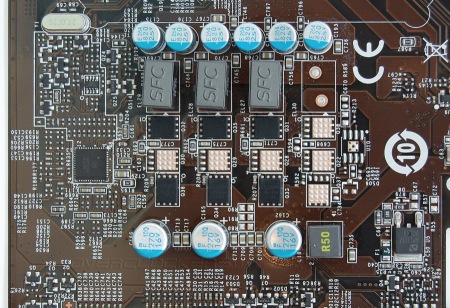

Графический процессор запитан он трехфазной системы питания (две фазы у обычного GeForce GTX 650) под управлением контроллера ON Semiconductor NCP5395G. Система питания памяти использует одну фазу.

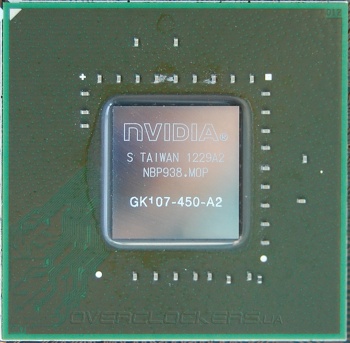

Процессор GK107 очень компактный. Обходится без защитной рамки.
![GK107 GK107](/video/geforce-gtx650-msi-pe/12-geforce-gtx650-msi-pe.jpg)

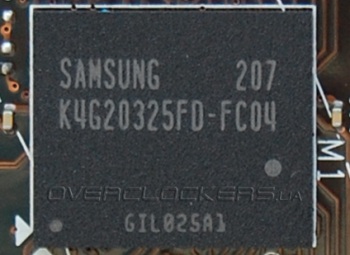

Один гигабайт видеопамяти набран четырьмя микросхемами Samsung K4G20325FD-FC04.
![Samsung K4G20325FD-FC04 Samsung K4G20325FD-FC04](/video/geforce-gtx650-msi-pe/13-geforce-gtx650-msi-pe.jpg)

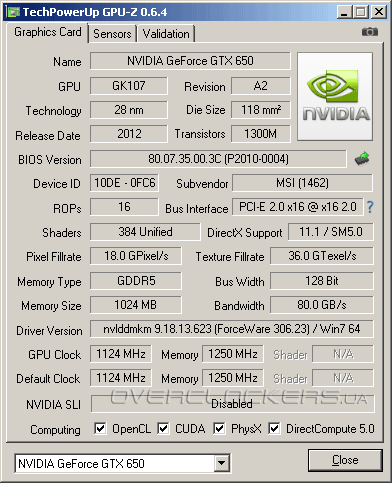

Рабочие частоты MSI — 1124/5000 МГц. Заводской разгон коснулся только GPU. В простое частоты снижаются до 324/648 МГц.
![MSI N650 PE 1GD5/OC MSI N650 PE 1GD5/OC](/video/geforce-gtx650-msi-pe/14-geforce-gtx650-msi-pe.png)
До недавнего времени GPU-Z у всех видеокарт Kepler определял ASIC в 100%. С учетом одинакового напряжения у всех старших моделей можно предположить, что производитель отказался от дифференциации чипов по определенным показателям качества или сама система градаций как-то изменилась. Но последняя версия GPU-Z начала показывать отличные от 100% на некоторых видеокартах. Так что, возможно, данный параметр актуален для пользователей новых видеокарт NVIDIA. В данном случае он равен 92,3%.
![MSI N650 PE 1GD5/OC MSI N650 PE 1GD5/OC](/video/geforce-gtx650-msi-pe/15-geforce-gtx650-msi-pe.png)

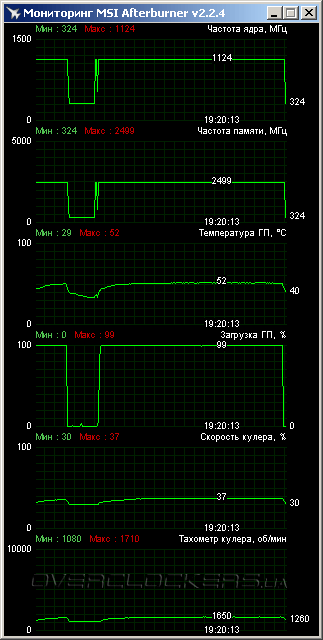

Кулер, неплохо проявивший себя на Radeon HD 7770, в сочетании GPU GK107 продемонстрировал просто великолепные результаты. При 23,5 °C в помещении ядро видеокарты в Crysis: Warhead не грелось выше 52 °C. При этом вентилятор работал на скорости 1650 об/мин. Тихо и холодно.
![MSI N650 PE 1GD5/OC MSI N650 PE 1GD5/OC](/video/geforce-gtx650-msi-pe/16-geforce-gtx650-msi-pe.png)

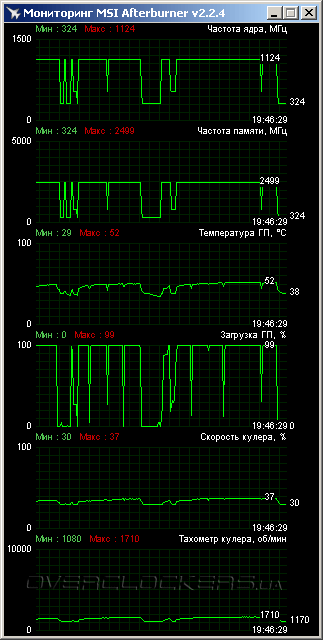

Даже в самых тяжелых тестах пиковая температура не превышала эти же 52 °C, а вентилятор лишь изредка раскручивался до 1710 об/мин.
![MSI N650 PE 1GD5/OC MSI N650 PE 1GD5/OC](/video/geforce-gtx650-msi-pe/17-geforce-gtx650-msi-pe.png)

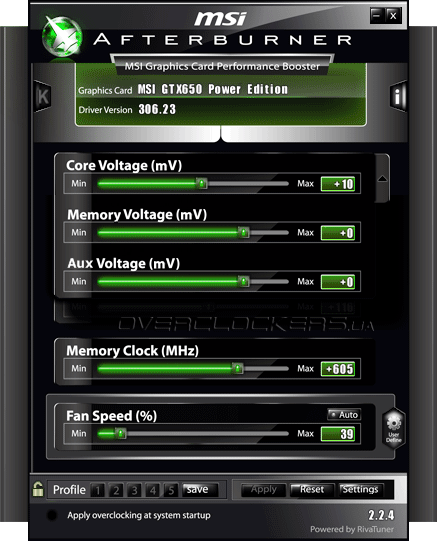

MSI N650 PE 1GD5/OC имеет расширенные возможности по управлению рабочими напряжениями. Для регулировки в утилите MSI Afterburner кроме напряжения GPU доступны Memory Voltage и AUX Voltage.
![MSI N650 PE 1GD5/OC MSI N650 PE 1GD5/OC](/video/geforce-gtx650-msi-pe/18-geforce-gtx650-msi-pe.png)

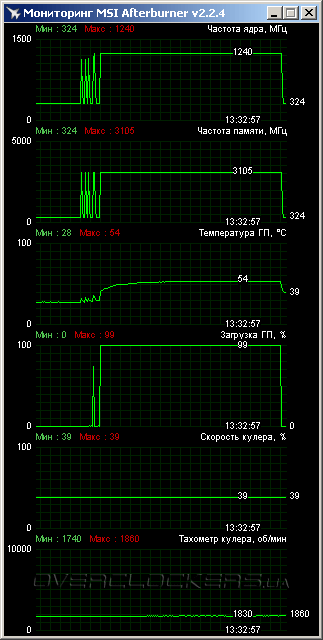

После длительных испытаний мы остановились на разгоне 1240/6210 МГц. В некоторых приложениях видеокарта работала на таких частотах и при номинальном напряжении, но в некоторых потребовалось поднять на 10 мВ. Дальнейший разгон GPU не имел особого смысла из-за артефактов и проблем со стабильностью. Повышение напряжение эти проблемы решало лишь частично, длительные нагрузки все равно приводили к сбоям.
![MSI N650 PE 1GD5/OC MSI N650 PE 1GD5/OC](/video/geforce-gtx650-msi-pe/19-geforce-gtx650-msi-pe.png)
Самое приятное, что такой разгон не потребовал значительного повышения оборотов. Зафиксировав вентилятор на 39% (1830—1860 об/мин) мы легко прошли все тесты. Температура GPU достигала при этом лишь 54—55 °C. Просто отличный результат. С такими температурными показателями можно и вовсе не прибегать к ручной регулировке оборотов.
Итоговый выигрыш по частоте ядра относительно рекомендованного значения для референса составил 17%, а разгон памяти достиг 24%.
Прежде чем переходить к результатам тестов отметим, что данный обзор ознакомительный. Подробного сравнения GeForce GTX 650 с предшественниками и Radeon HD 7750 не будет. Зато будет сравнение с Radeon HD 7770. Возможно, при разгоне новичок вполне сможет потягаться и с таким конкурентом. А еще мы посмотрим, насколько отличается производительность бюджетной новинки от следующего в иерархии NVIDIA GeForce GTX 660 и его ближайшим соперником в лице Radeon HD 7850. По итогам вполне можно будет составить общее впечатление о GeForce GTX 650 и перспективах этой модели на рынке.
