MSI N570GTX Twin Frozr III Power Edition/OC
Осмотр продукта мы всегда начинаем с упаковки. Ведь коробка это то, с чего начинается знакомство с покупкой для простого пользователя, и качество ее оформления тоже говорит о статусе продукта.
На лицевой стороне коробки есть надпись 6+1 PWM Design, которая сразу приковывает взгляд, ведь референсная версия GeForce GTX 570 имеет 4+1 фазы питания. Также данная модель может похвастать использованием качественной элементной базы военного уровня и обновленной конструкцией системы охлаждения, о чем говорит римская цифра три после Twin Frozr. Хотя, как мы уже ни один раз писали, все изменения у нового поколения кулеров Twin Frozr касаются лишь формы вентиляторов.
Детальная информация о конструктивных особенностях N570GTX Twin Frozr III Power Edition/OC приведена на развороте, под откидывающейся боковой стенкой.

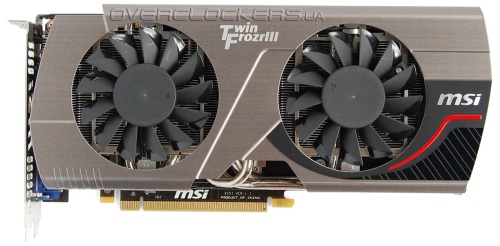

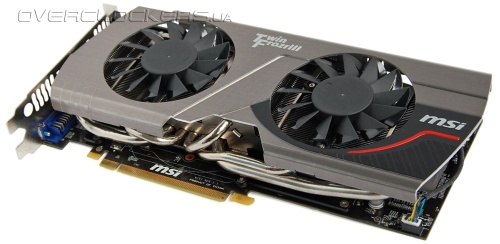

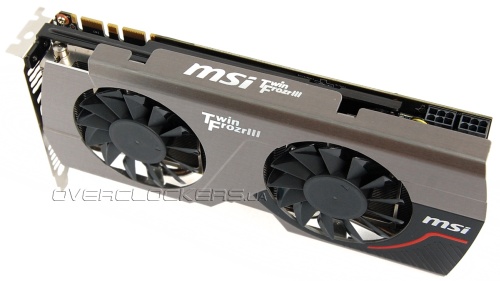

При взгляде на Power Edition ничего необычного и нового не увидим. Примерно так выглядит любая видеокарта MSI с системой охлаждения Twin Frozr. Внешние отличия от N570GTX Twin Frozr II/OC — другая форма лопастей вентиляторов и больший по площади кожух, который полностью закрывает радиатор.
От любой другой версии GeForce GTX 570 (и Twin Frozr II в том числе) данную модель отличает компактный размер — карта короче референса на 2 сантиметра.

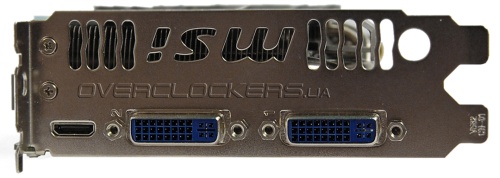

На задней панели находится стандартный набор из двух разъемов DVI и одного mini-HDMI.
Разъемы питания расположены сбоку.

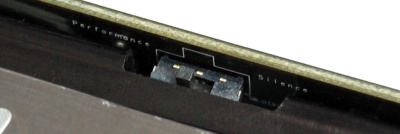

С этой же стороны на плате имеется небольшой переключатель, с помощью которого мы выбираем один из двух BIOS, отличающиеся режимами управления вентилятора — Performance и Silent (производительный и тихий). Наличие пары BIOS удобно и для экспериментов с разгоном — если что, всегда можно вернуться к рабочей версии.

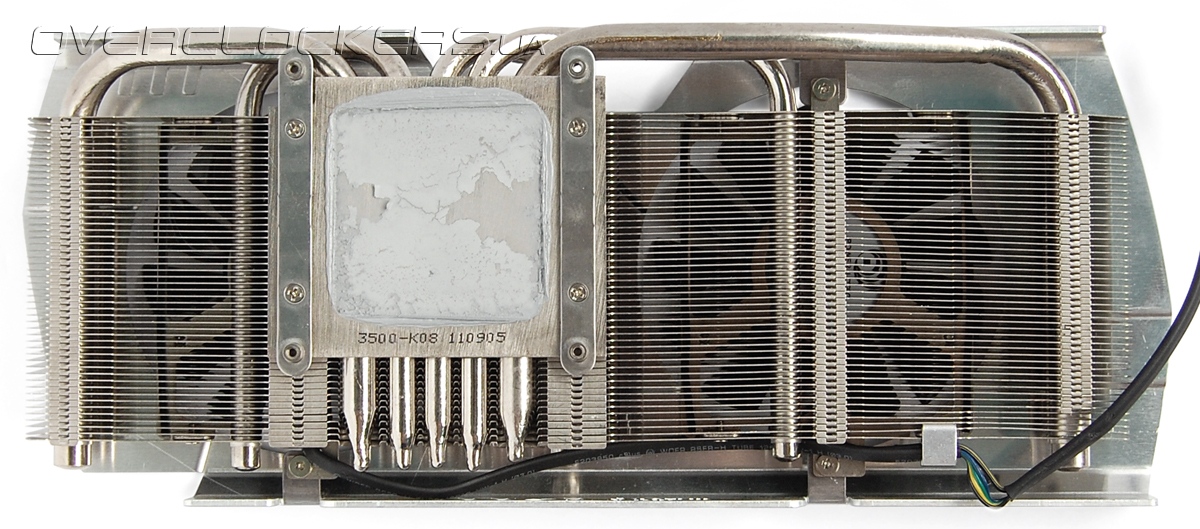

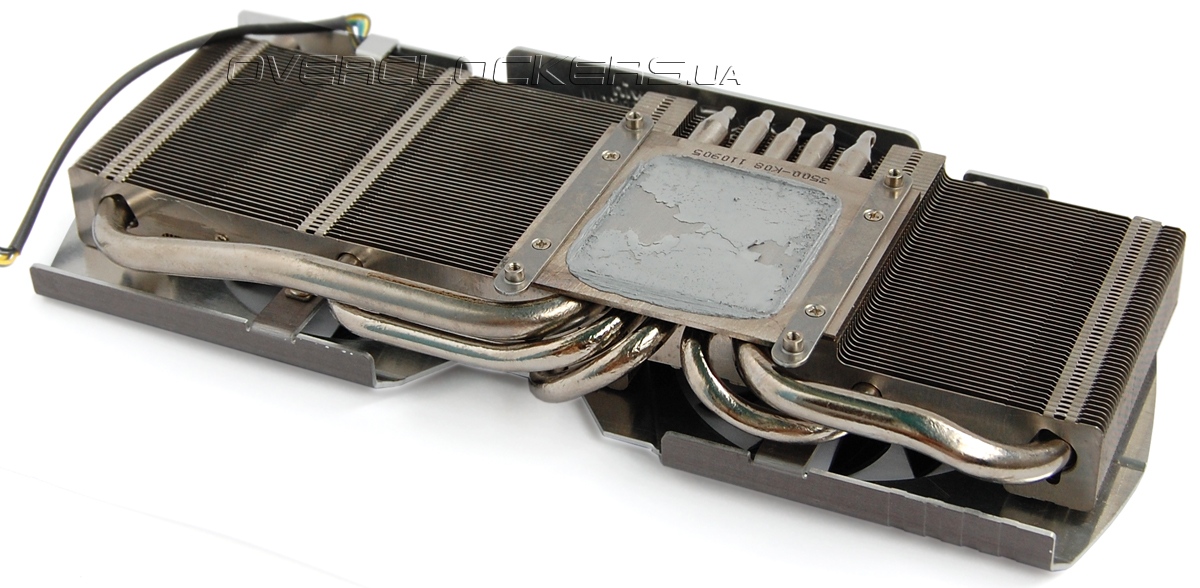

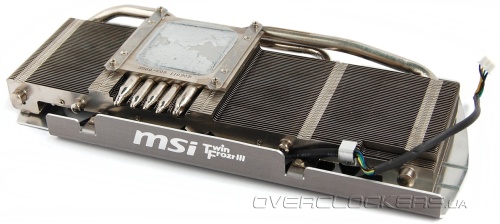

Конструкция системы охлаждения вполне стандартная. Пять тепловых трубок — две по 8 мм, три по 6 мм в диаметре. Массивное основание и ряд тонких пластин нанизанных на трубки.
Как уже упоминалось выше, основное отличие Twin Frozr II от Twin Frozr III в конструкции вентиляторов. У новой версии лопасти имеют особые засечки, которые создают «завихрения» по краям, увеличивая площадь обдува. У Power Edition и простого GeForce GTX 570 Twin Frozr II, рассмотренного нами ранее, используются вентиляторы диаметром 80 мм, но у первого сердцевина-ротор больше, т.е. сами лопасти меньше. Выходит, что в чем-то новые вентиляторы лучше, а в чем-то и хуже.

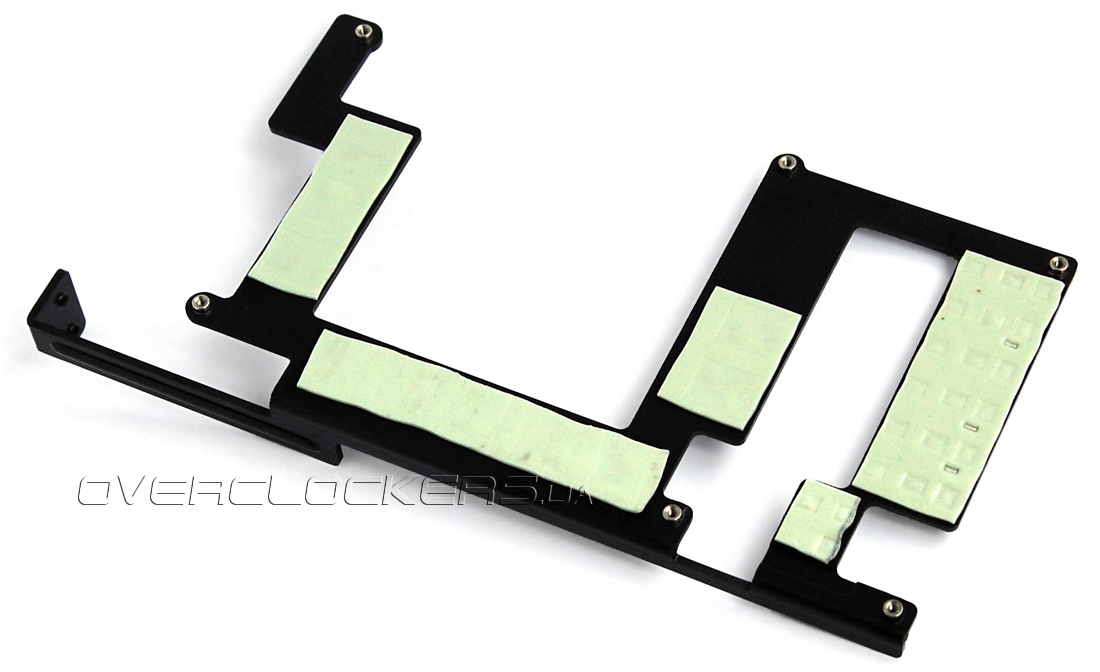

На силовые элементы и микросхемы памяти установлена пластина-радитатор.
Радиатор не больше (а то и меньше), чем у простого MSI Twin Frozr II, что и понятно — плата то стала короче. Кроме того, радиатор имеет плоскую поверхность, без рифленых бороздок, как это было у Twin Frozr II.

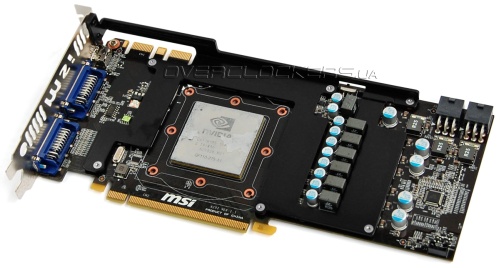

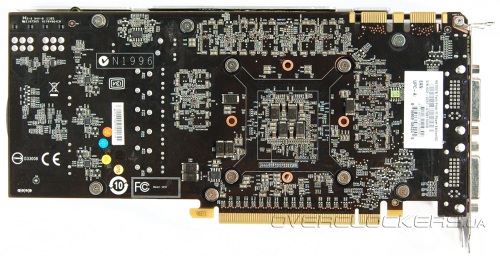

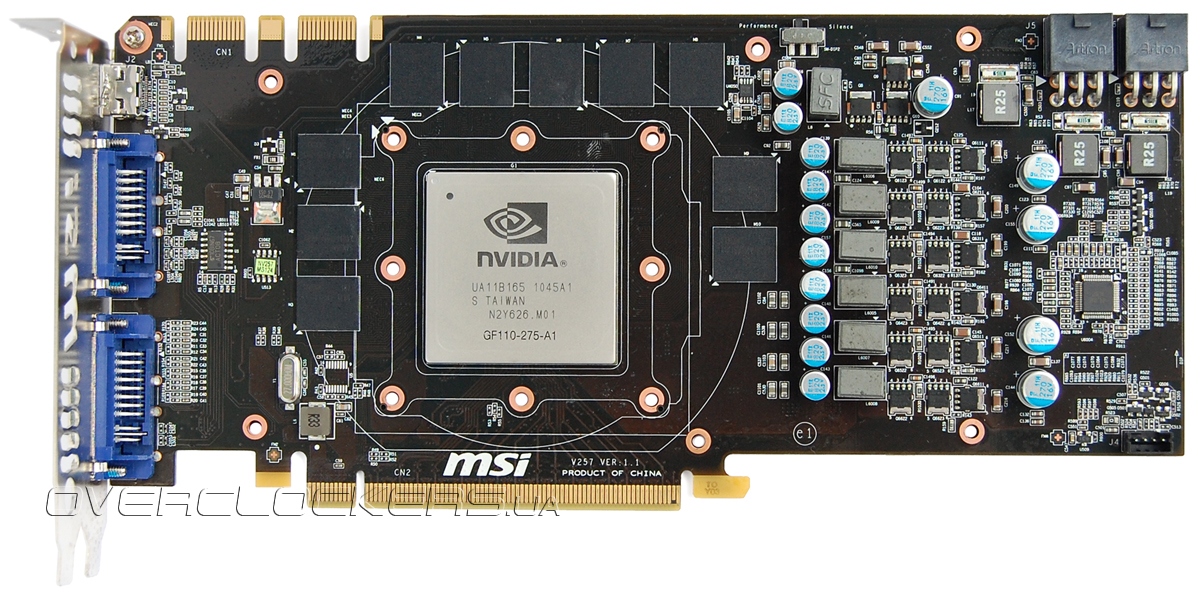

Дизайн платы заметно изменился. Если обычный GeForce GTX 570 является «урезанной» версией GeForce GTX 580, то тут мы не видим пустых мест под микросхемы памяти и нераспаянных элементов. Следовательно, PCB изначально разрабатывался под данный конкретный продукт. Компоновка элементов очень плотная. MSI относит видеокарту к категории Military Class II, что говорит об использовании высококачественной элементной базы.
Преобразователь питания GPU включает шесть фаз под управлением контроллера uP6218AM.

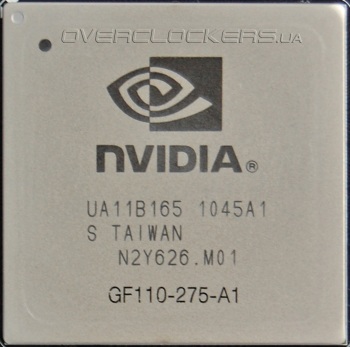

Графический процессор накрыт большой теплораспределительной крышкой.

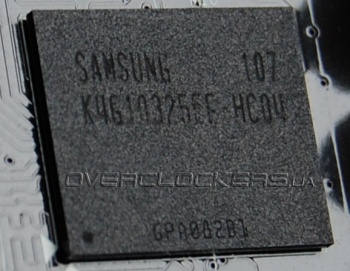

Общий объем видеопамяти в 1280 МБ набран десятью микросхемами Samsung с маркировкой K4G10325FE-HC04. Такие же чипы мы видели у N570GTX Twin Frozr II/OC.

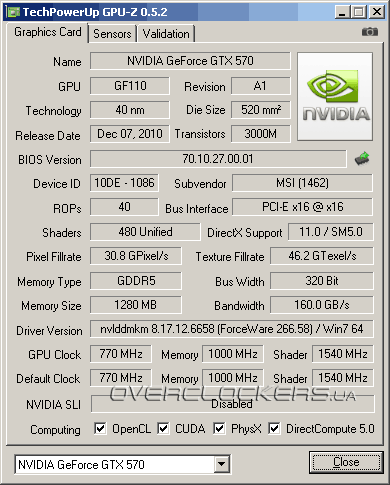

Рабочие частоты данной видеокарты не только выше стандартных, но и больше чем у Twin Frozr II/OC. Ядро функционирует на 770/1540 МГц, а память GDDR5 на 4000 МГц. В простое тактовые частоты снижаются до 51/101/270 МГц.

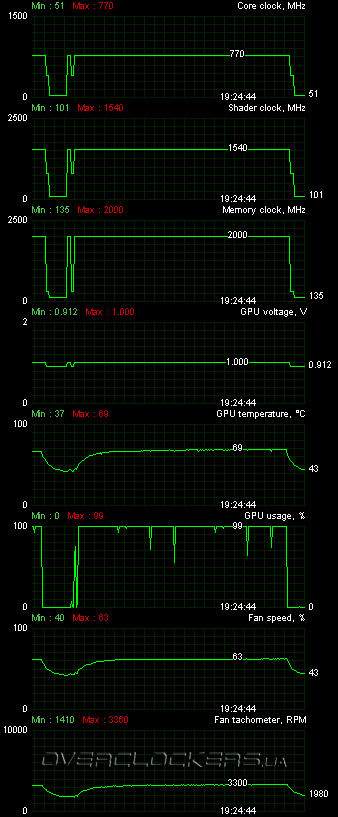

В 3D-режиме на ядро подается напряжение в 1,0 В. Температура в игровом режиме довольно низкая. При нашем стандартном 12-минутном тесте демо Ambush из Crysis Warhead Benchmarking Tool (Very High, AA8x в разрешении 1920x1200) ядро не прогрелось выше 69 °С.

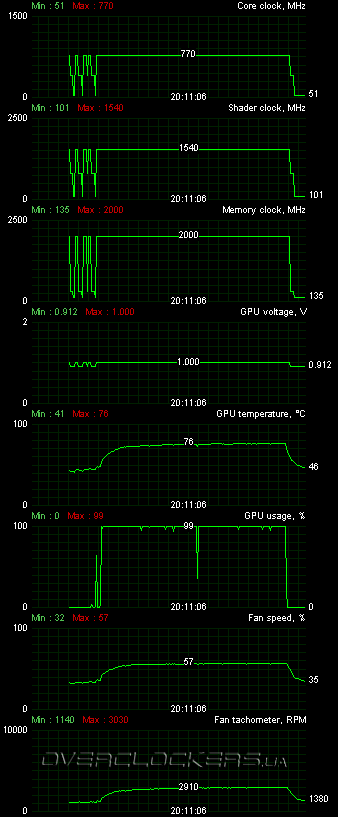

Но шум в режиме Performance весьма заметный. При переключении на Silent обороты немного снизились, а температура поднялась лишь до 76 °С (при 23 градусах в помещении).

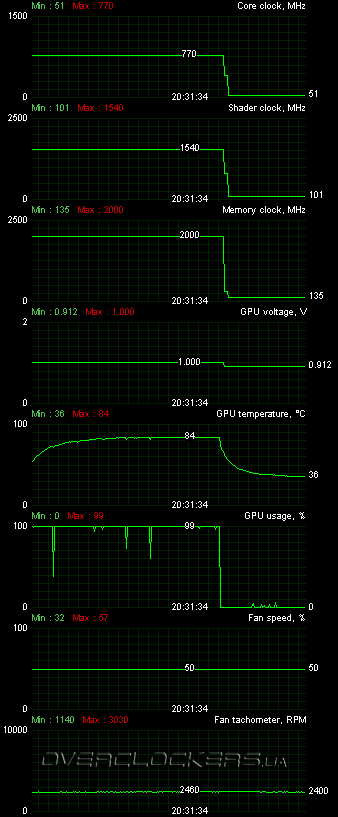

Но мы на этом не остановились. Решили достичь полного акустического комфорта и зафиксировали обороты вентиляторов на 50% (согласно мониторингу это примерно 2460 об/мин). При этом GPU достиг температуры 84 °С в Crysis: Warhead. Радиатор на VRM и плата были очень горячими, но работоспособность сохранилась во всех тестовых приложениях.
Как и у прочих оверклокерских продуктов MSI, для данного видеоадаптера доступен программный контроль сразу трех рабочих напряжений (GPU, Memory, PLL). Хотя вряд ли простым пользователям эти дополнительные возможности понадобятся, ведь впечатляющих результатов разгона данная карта не продемонстрировала. Хотя потенциал у Twin Frozr III Power Edition имеется, и он весьма неплохой — GPU запускался и недолго работал даже на 920-930 МГц, что было просто не по силам Twin Frozr II. Такой результат близок к тем показателям разгона, которые мы получили на ASUS ENGTX570 DCII/2DIS/1280MD5 и Gainward Phantom. Вот только ни о какой стабильности на таких частотах речи не шло. Родной системы охлаждения категорически не хватало для таких высоких частот. И если температура ядра при максимальных оборотах обдувающих вентиляторов была еще вполне сносной, то радиатор VRM и плата были очень горячи, они просто дышали жаром. В итоге, после долгих экспериментов мы скинули частоты ядра до 870/1740 МГц (на 1,037 В), что лишь немного выше того результат, который получился на карте Twin Frozr II. Потенциал памяти тоже впечатляющий, но выше 4500 МГц добиться стабильности не удавалось, хотя чувствовалось, что при должном охлаждении Power Edition и на 4600–4700 МГц сможет работать. Впрочем, и 4500 МГц оказались не под силу многим участникам нашего сравнительного тестирования семи GeForce GTX 570.

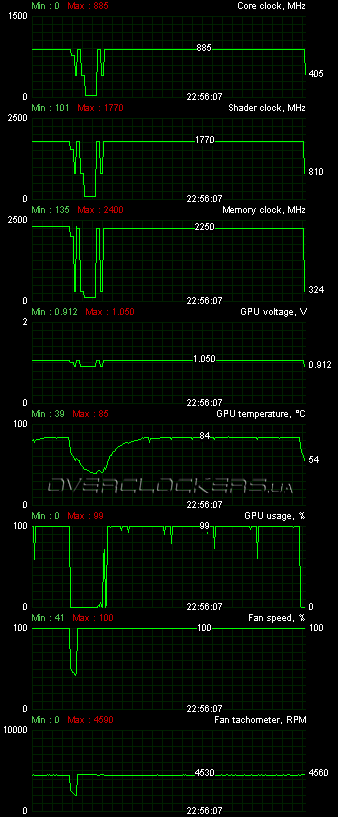

Дополнительно мы решили проверить возможности карты при обдуве платы. Сбоку от видеокарты был установлен 120-мм вентилятор на 1200 об/мин. И это действительно помогло снизить температуру платы и чуть-чуть поднять питающее напряжение GPU и разгон — до 885/1770 МГц при 1,05 В. В таком режиме без проблем работали 3DMark и 12-минутный тест Crysis: Warhead. Но потом опять начались сказываться последствия перегрева — зависания в приложениях, сброс видеодрайвера и т.п.

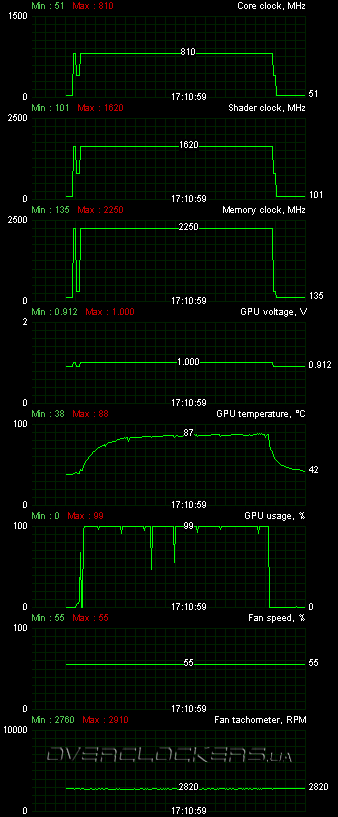

Такие результаты означают, что более скромный разгон в тихом режиме дастся видеокарте с трудом — «запаса» у родной системы охлаждения нет. Мы решили это проверить и найти стабильный максимум, не требующий повышения оборотов до предела. Без повышения напряжения удалось пройти игровые тесты на 810/1620/4500 МГц при работе вентиляторов на 55% от максимума. По частотам удалось обойти Sonic Platinum, самую быструю версию GTX 570, которая шумит в номинале больше чем MSI Power Edition с таким разгоном.
Конечно, итоговый разгон будет зависеть еще и от правильно организованного охлаждения в корпусе и наличия дополнительного обдува видеокарты.
