Три бойца от KFA2 на базе GeForce GTX 560 и GeForce GTX 560 Ti

KFA2 GeForce GTX 560 (Slim)

Младшая видеокарта поставляется в коробке меньшего размера. Оформление тоже немного изменилось.

KFA2 GeForce GTX 560 (Slim)

Комплект поставки:
  • два переходника питания c двух molex на PCI-E 6-pin;
  • диск с программным обеспечением;
  • инструкция.

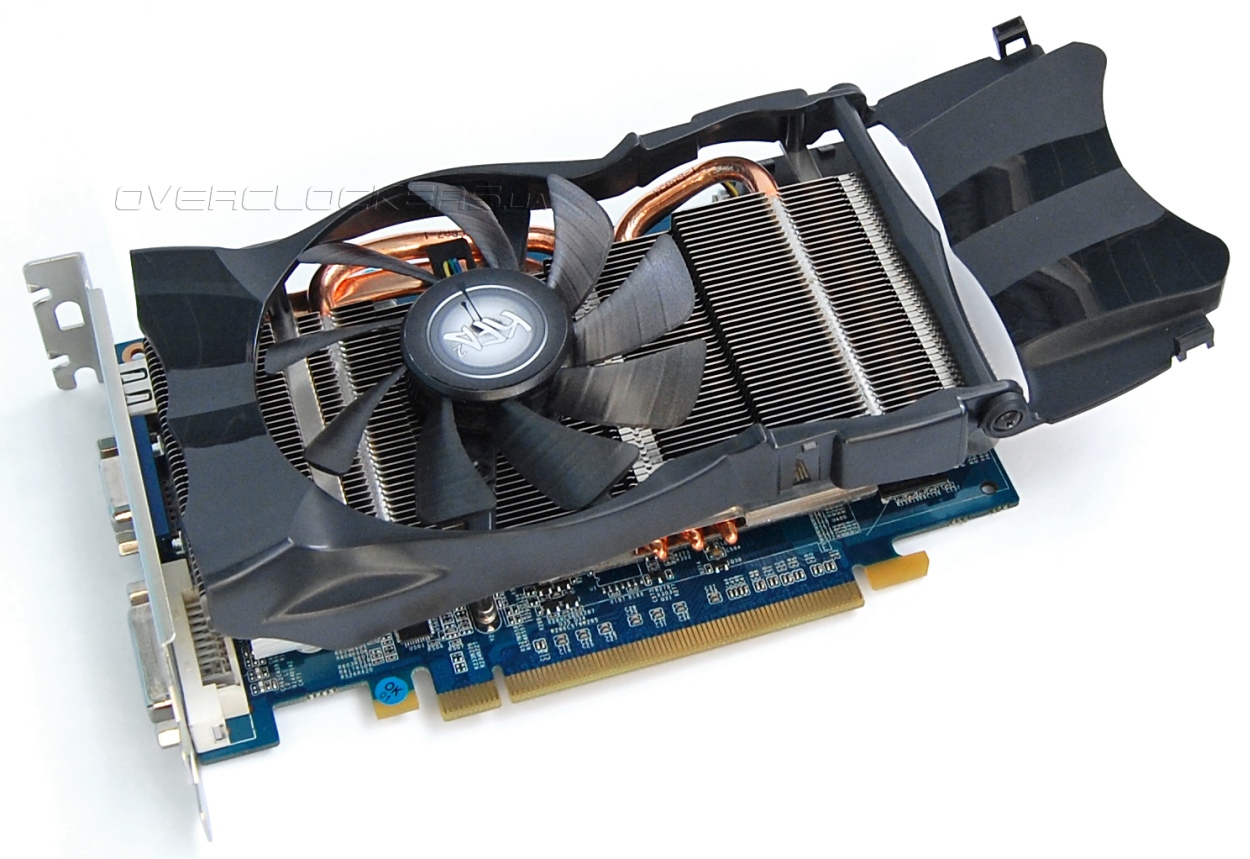

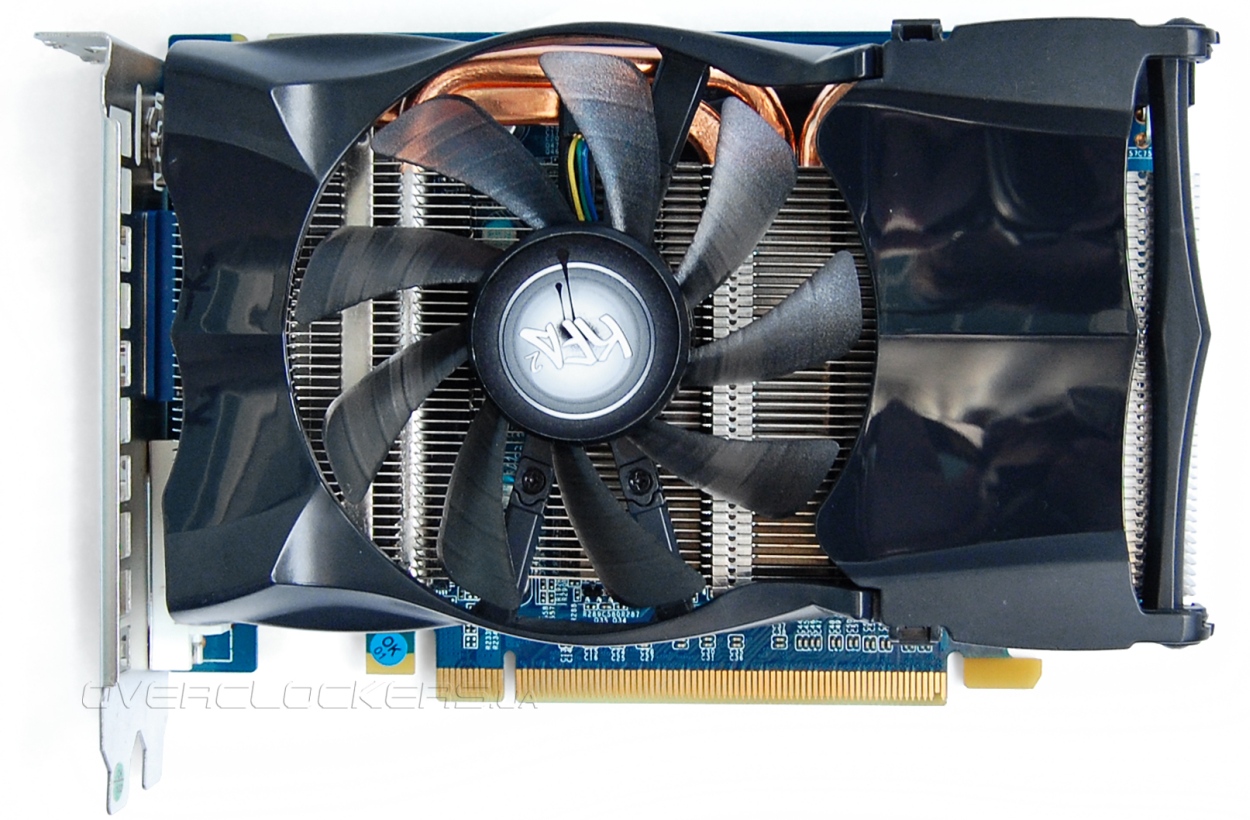

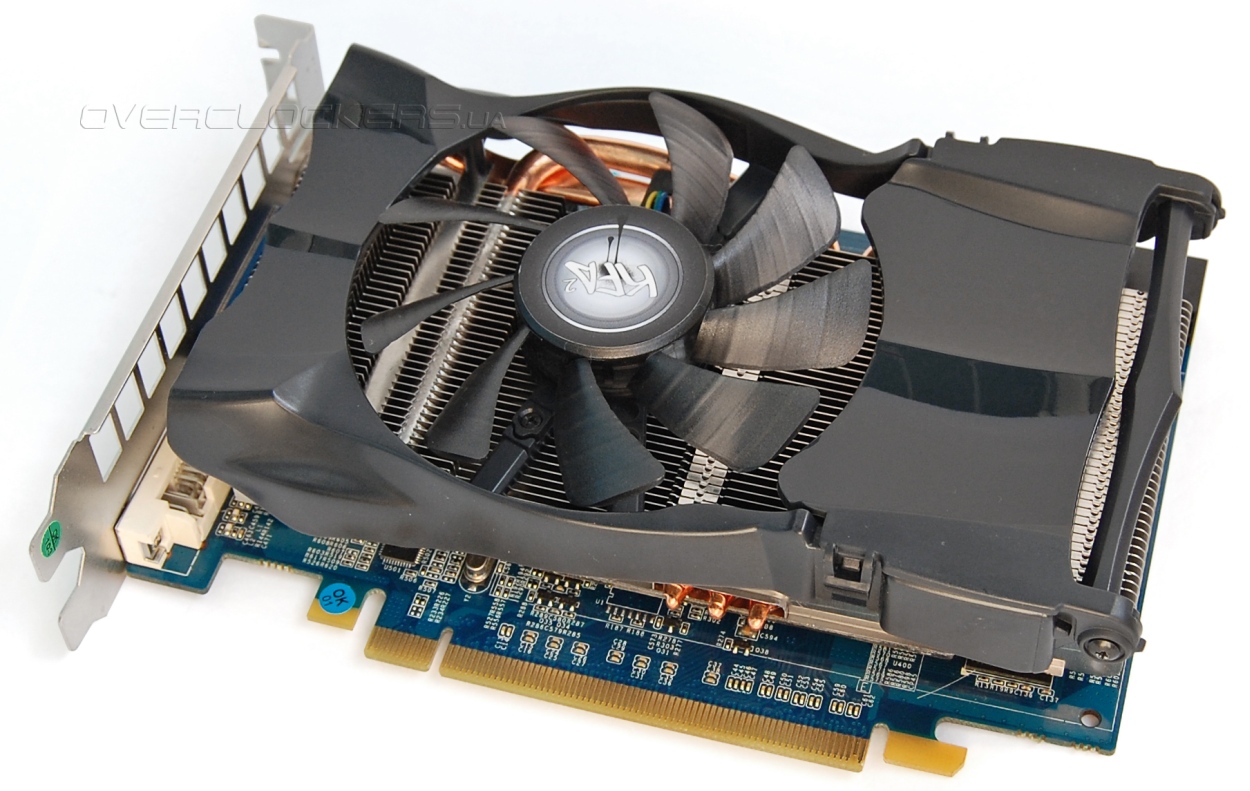

Видеокарта является полной копией старшей GTX 560 Ti. Такие же компактные размеры и система охлаждения с 90-мм вентилятором.

KFA2 GeForce GTX 560 (Slim)

KFA2 GeForce GTX 560 (Slim)

KFA2 GeForce GTX 560 (Slim)

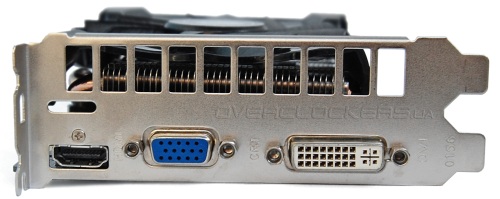

Интерфейсных разъемов три: HDMI, D-Sub, DVI.

KFA2 GeForce GTX 560 (Slim)

Откидывающаяся крышка позволит провести очистку радиатора от пыли, которая там накопилась.

KFA2 GeForce GTX 560 (Slim)

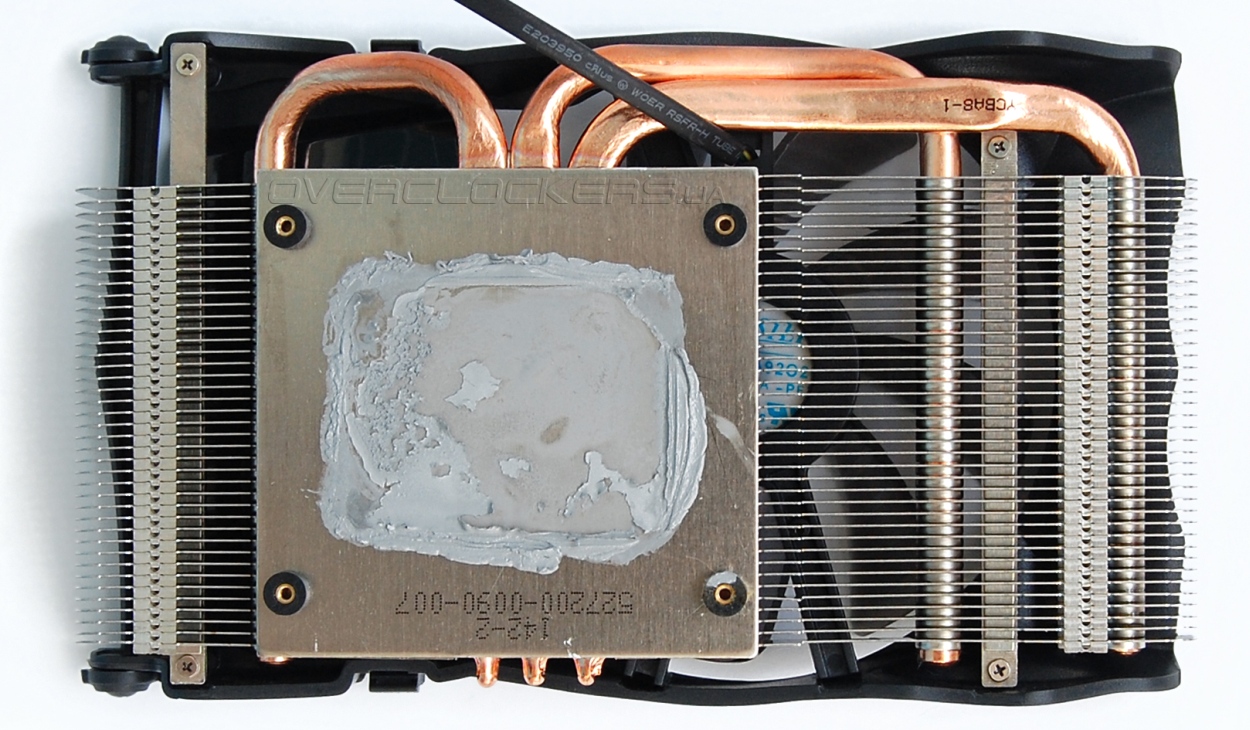

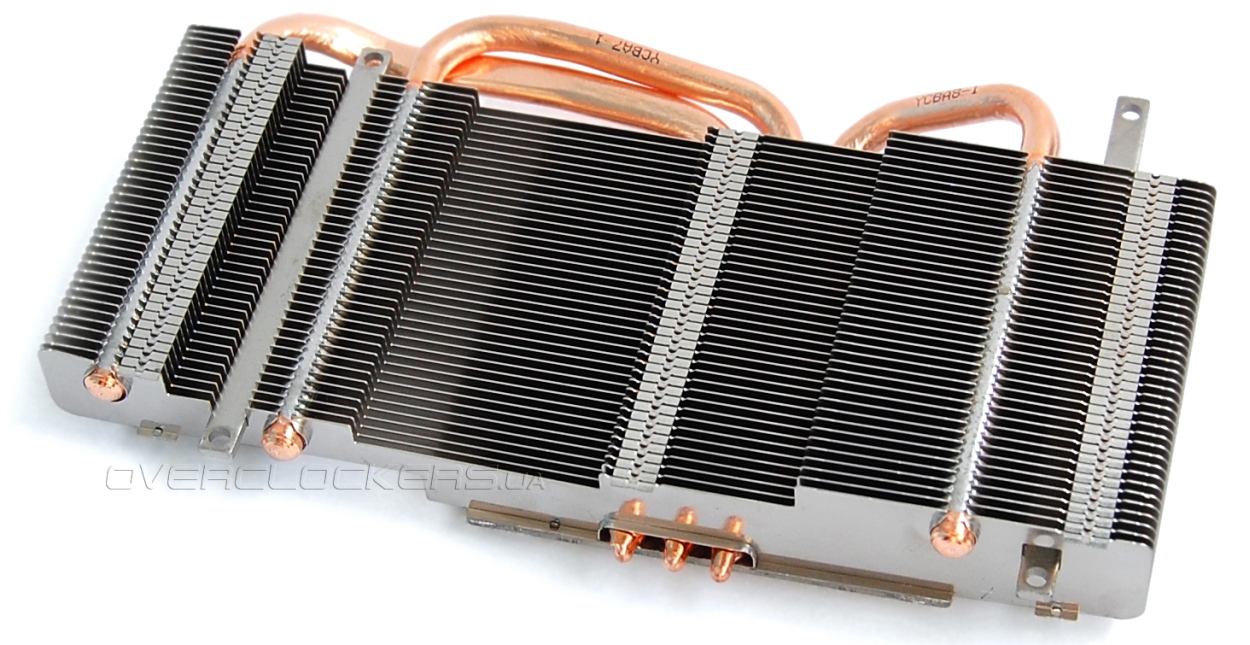

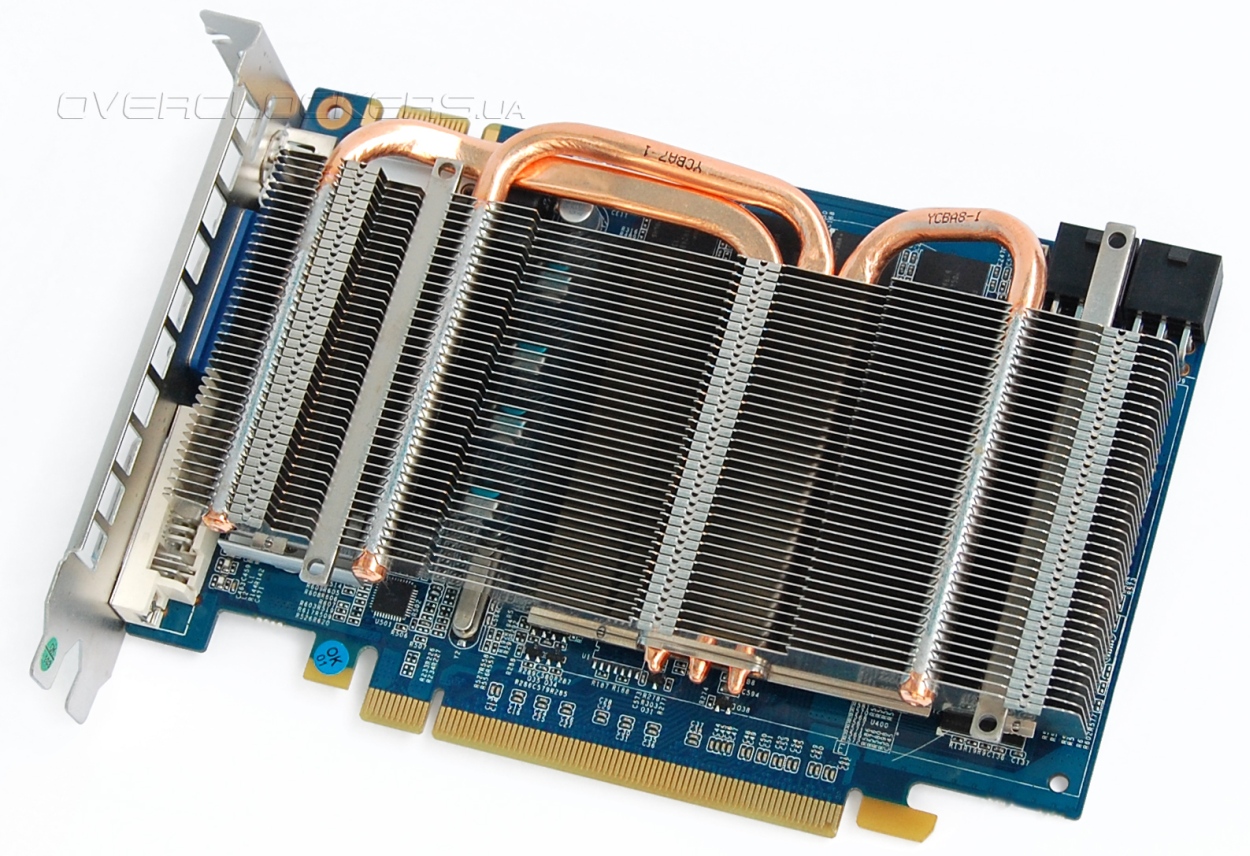

Радиатор занимает всю свободную площадь на плате. Конструкция включает три тепловые трубки. Из-за небольшой высоты всей конструкции третья трубка поместилась только благодаря приплюснутой форме. Вентилятор такой же — Apistek GA9202U.

KFA2 GeForce GTX 560 (Slim)

KFA2 GeForce GTX 560 (Slim)

KFA2 GeForce GTX 560 (Slim)

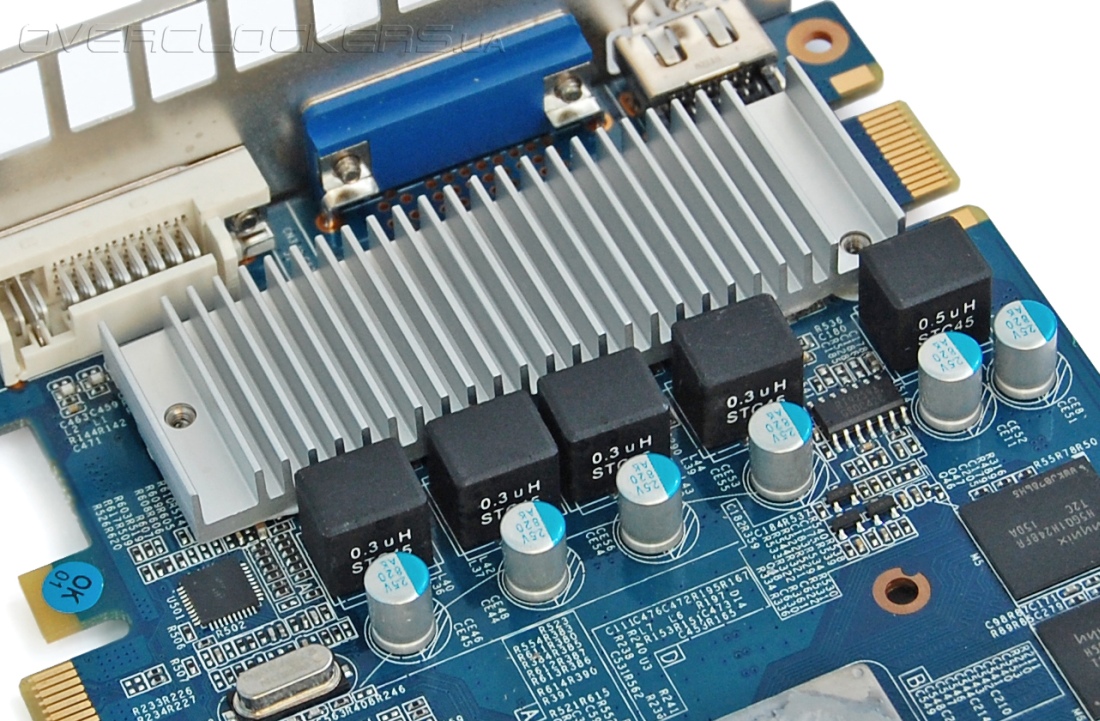

На силовые элементы системы питания установлен ребристый радиатор.

KFA2 GeForce GTX 560 (Slim)

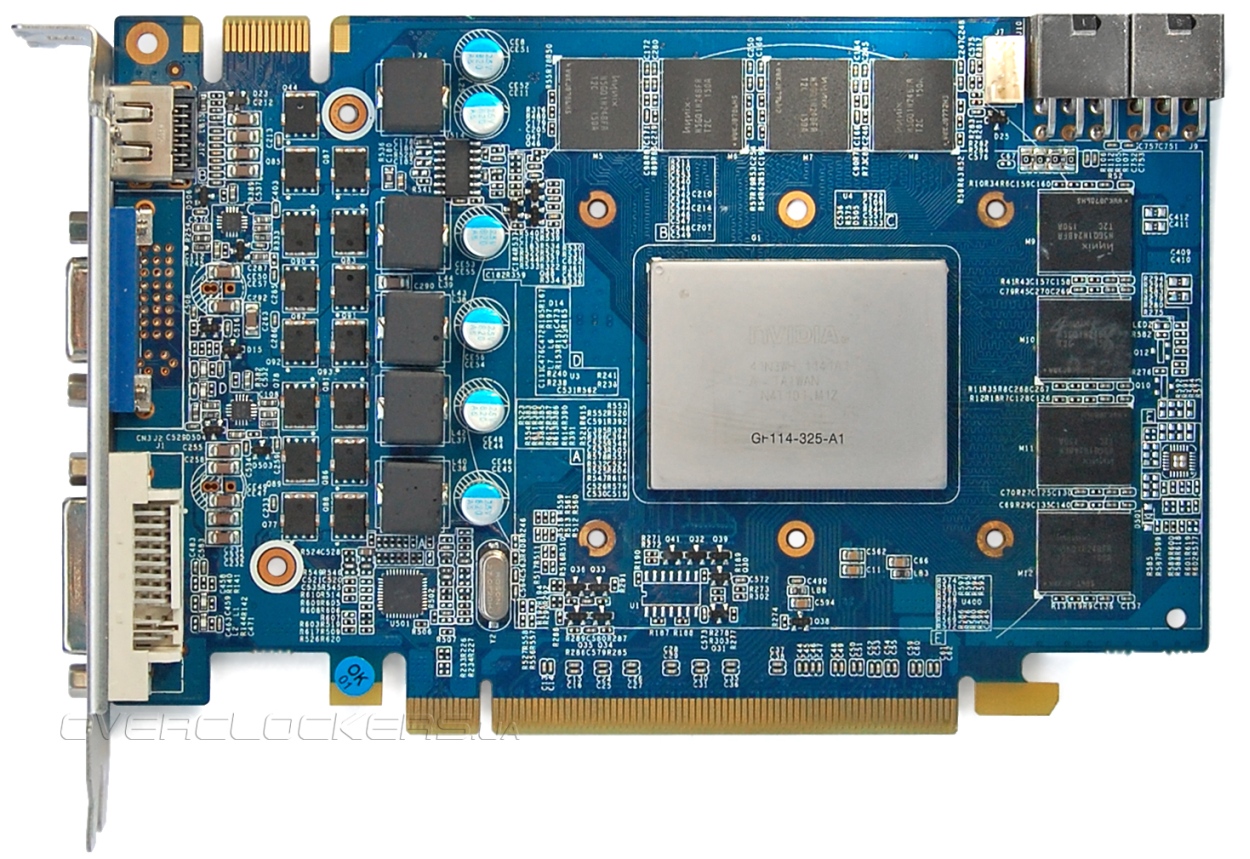

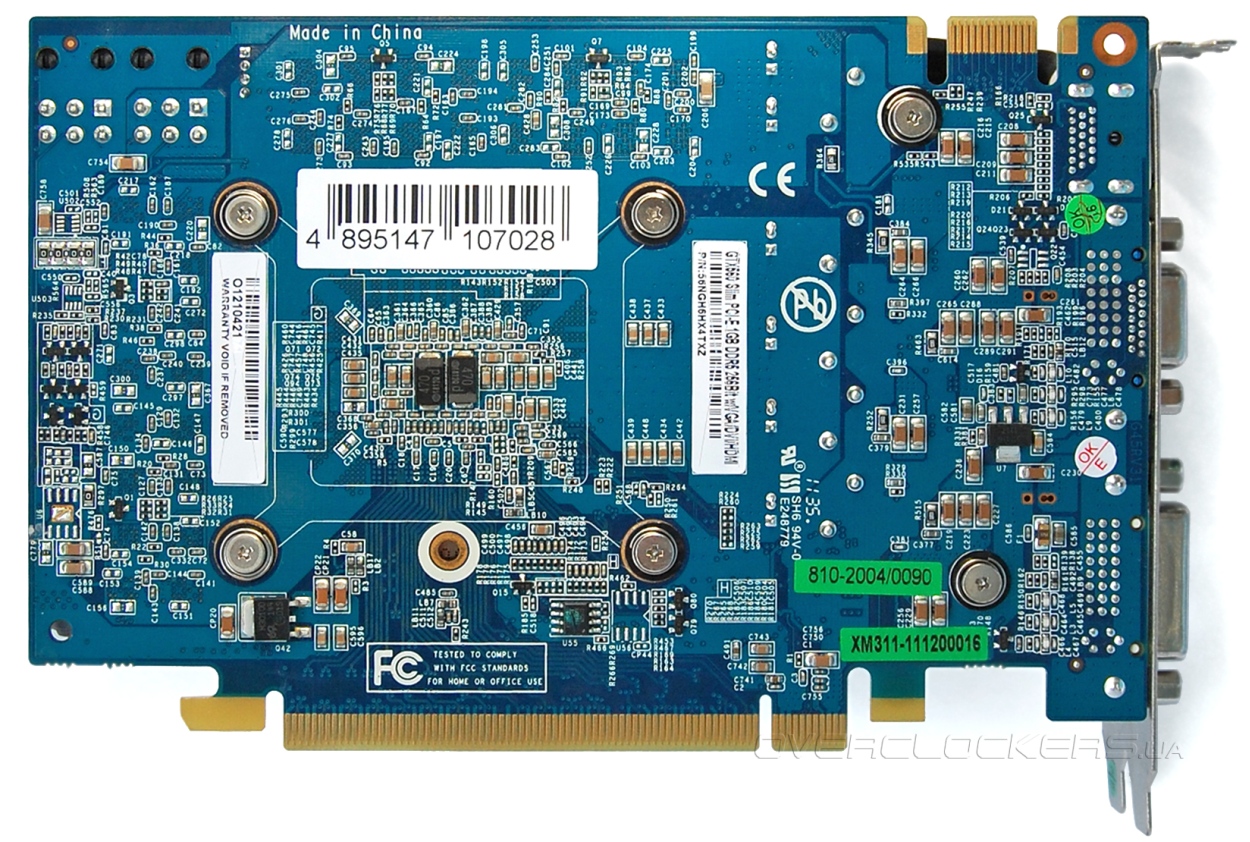

Дизайн PCB полностью идентичен KFA2 GTX 560 Ti (Slim). Такая же четырехфазная система питания ядра на базе контроллера uP1633P.

KFA2 GeForce GTX 560 (Slim)

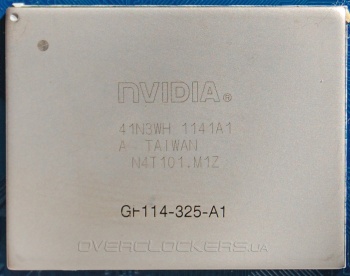

Графический процессор GF114-325-A1 немного урезан по вычислительным блокам относительно GF114-400-A1. Из 384 потоковых процессоров активно 336, из 64 текстурных блоков — 56.

GF114-325-A1

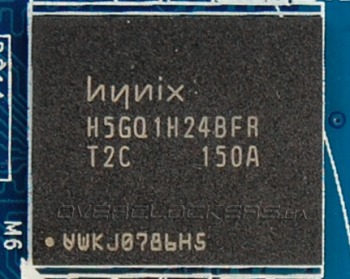

Микросхемы памяти стандартные — Hynix H5GQ1H24BFR-T2C.

Hynix H5GQ1H24BFR-T2C

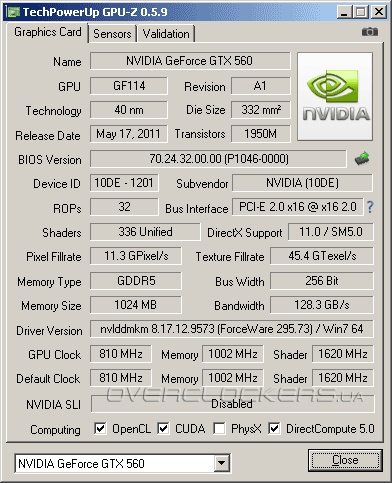

Рабочие частоты тоже стандартные — 810/1620/4008 МГц. ASIC Quality оценен утилитой GPU-Z в 78,6%. Рабочее напряжение 1,025 В, как и у остальных видеокарт.

KFA2 GeForce GTX 560 (Slim)

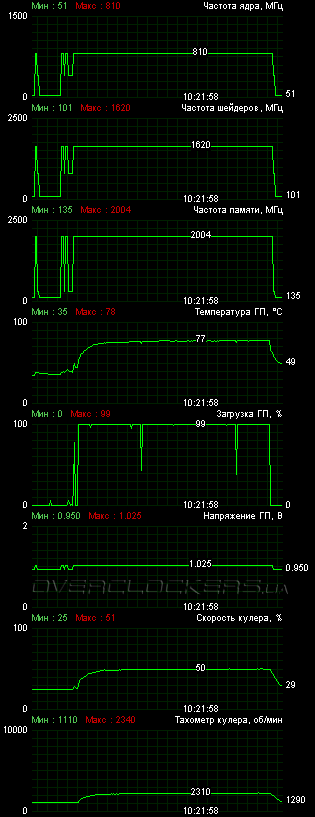

К нашему удивлению, младшая видеокарта KFA2 оказалась немного горячее и громче старшей Ti-версии. Тест Crysis прогрел ядро до 78 °C, вентилятор раскручивался до 2310—2340 об/мин.

KFA2 GeForce GTX 560 (Slim)

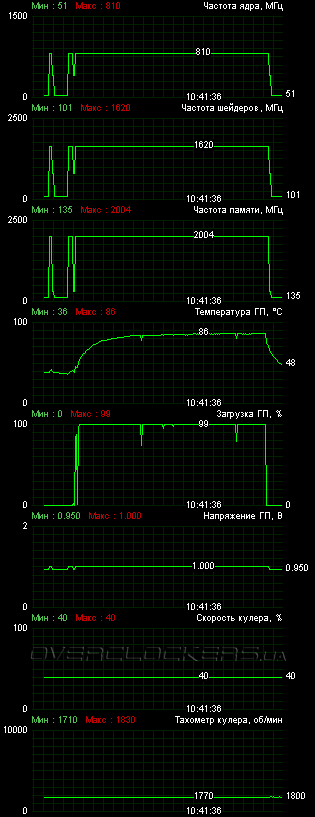

Достичь тишины не составит труда. При напряжении 1,0 В и 1800 об/мин температура повысилась до 86 °C. При 44% (2000 об/мин) пиковая температура составляла уже 82 °C.

KFA2 GeForce GTX 560 (Slim)

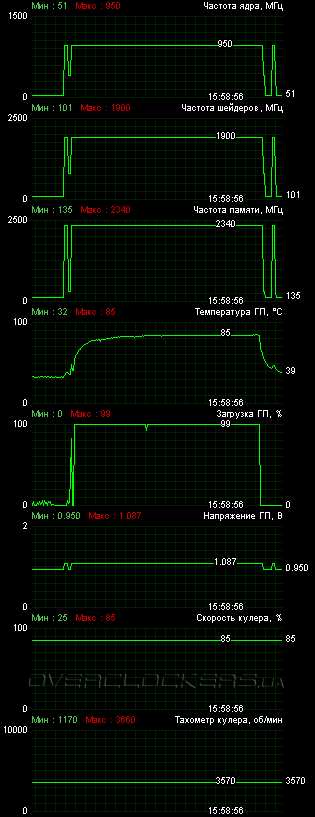

Максимальный разгон ядра примерно такой же, как и у старшего акселератора — 950/1900 МГц при напряжении 1,087 В. Память в этот раз одолела частоту в 4680 МГц.

KFA2 GeForce GTX 560 (Slim)

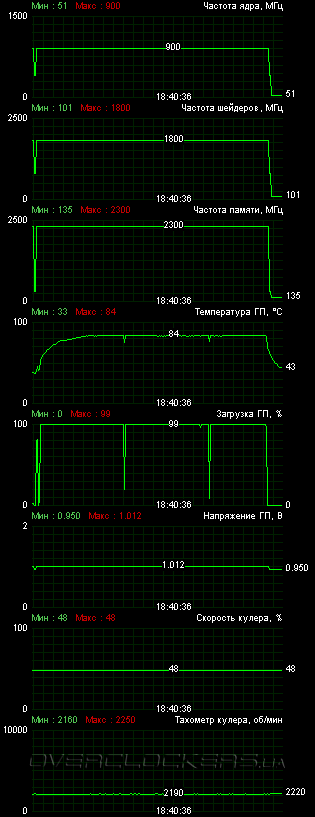

При оборотах 48% (для данной карты это даже ниже, чем в номинале) и на стандартном напряжении удалось достичь стабильности на частотах в 900/1800/4680 МГц. Адаптер при этом грелся до 84 °C.

KFA2 GeForce GTX 560 (Slim)
