Три бойца от KFA2 на базе GeForce GTX 560 и GeForce GTX 560 Ti

Мы продолжаем знакомиться с продукцией бренда KFA². В недавнем обзоре были рассмотрены в деталях три бюджетные модели на базе графического процессора GF116. Героями данного обзора станут более актуальные для геймеров видеокарты — GeForce GTX 560 и две модели GeForce GTX 560 Ti, среди которых топовая версия на белом текстолите. C нее мы и начнем.


KFA2 GeForce GTX 560 Ti LTD OC (SOC White Edition)

Оформление упаковки видеокарты довольно-таки броское: стилизованный под граффити фоновый рисунок и большой череп, ставший неофициальным символом компании. Изображение черепа немного отличается от привычного, так как в данном случае он «наделен» мозгами. Надпись «Not for average gamers» намекает, что продукт не рядовой и рассчитан на таких же не рядовых геймеров.

KFA2 GeForce GTX 560 Ti LTD OC (SOC White Edition)

Комплект поставки следующий:
  • переходник DVI/D-Sub;
  • переходник питания c двух molex на PCI-E 8-pin;
  • переходник питания c двух molex на PCI-E 6-pin;
  • диск с программным обеспечением;
  • инструкция.

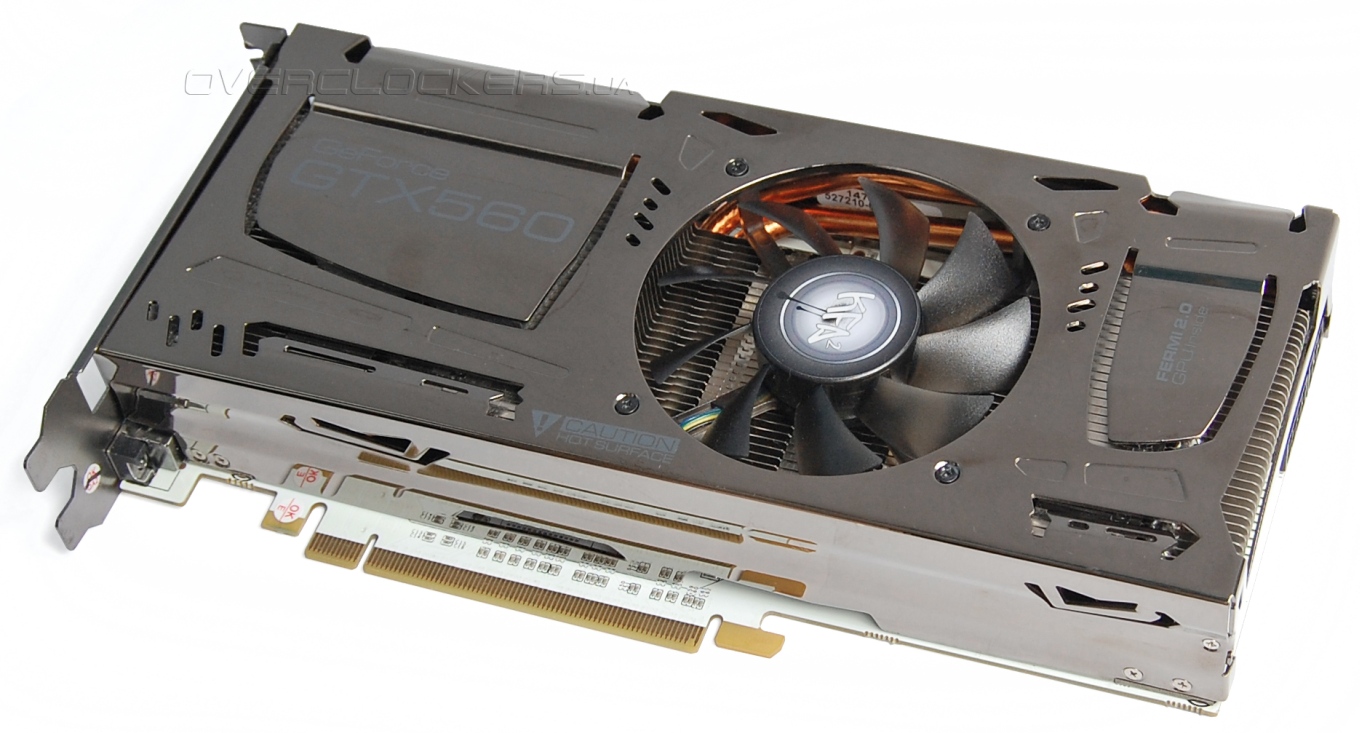

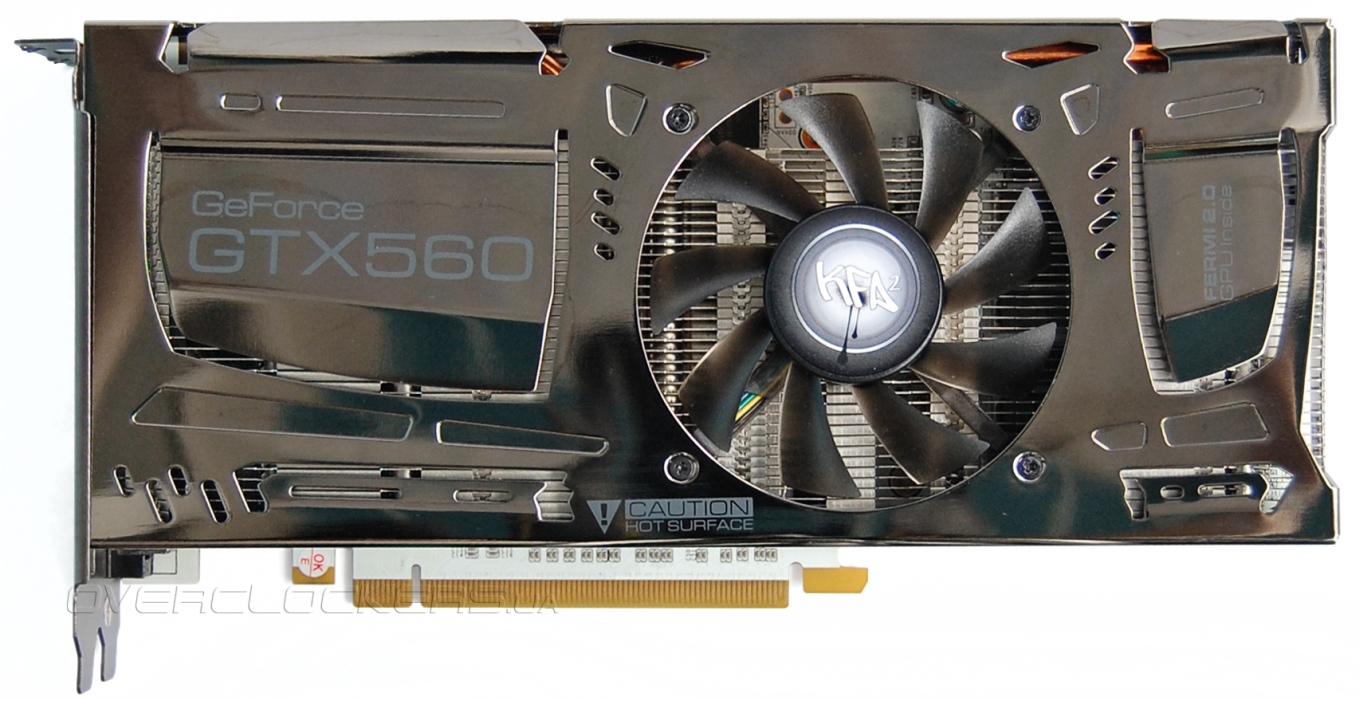

Видеокарта выглядит очень необычно и стильно. Блестящий серебристо-серый корпус с прорезями, белая плата и черная задняя панель отлично сочетаются вместе.

KFA2 GeForce GTX 560 Ti LTD OC (SOC White Edition)

KFA2 GeForce GTX 560 Ti LTD OC (SOC White Edition)

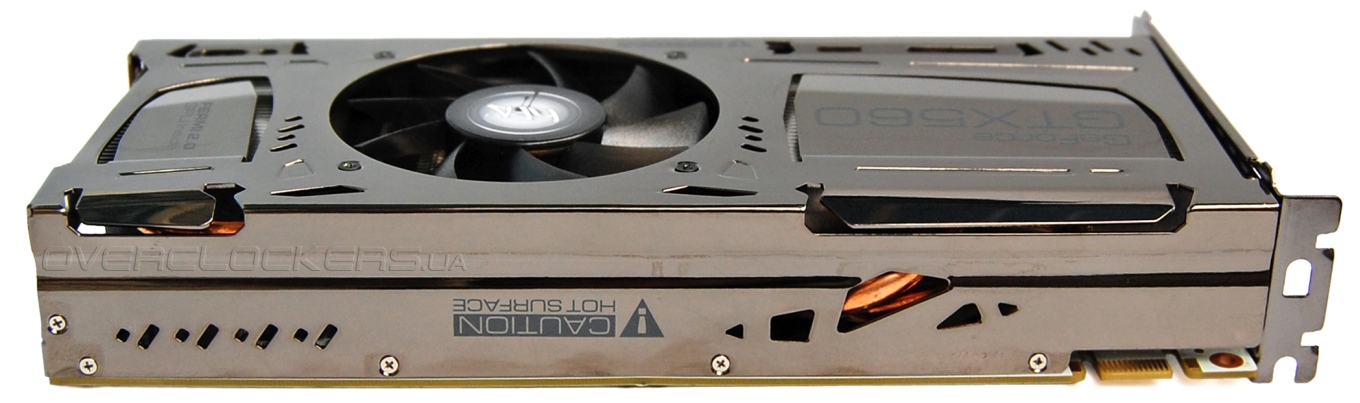

Сбоку находится предупреждение о горячей поверхности.

KFA2 GeForce GTX 560 Ti LTD OC (SOC White Edition)

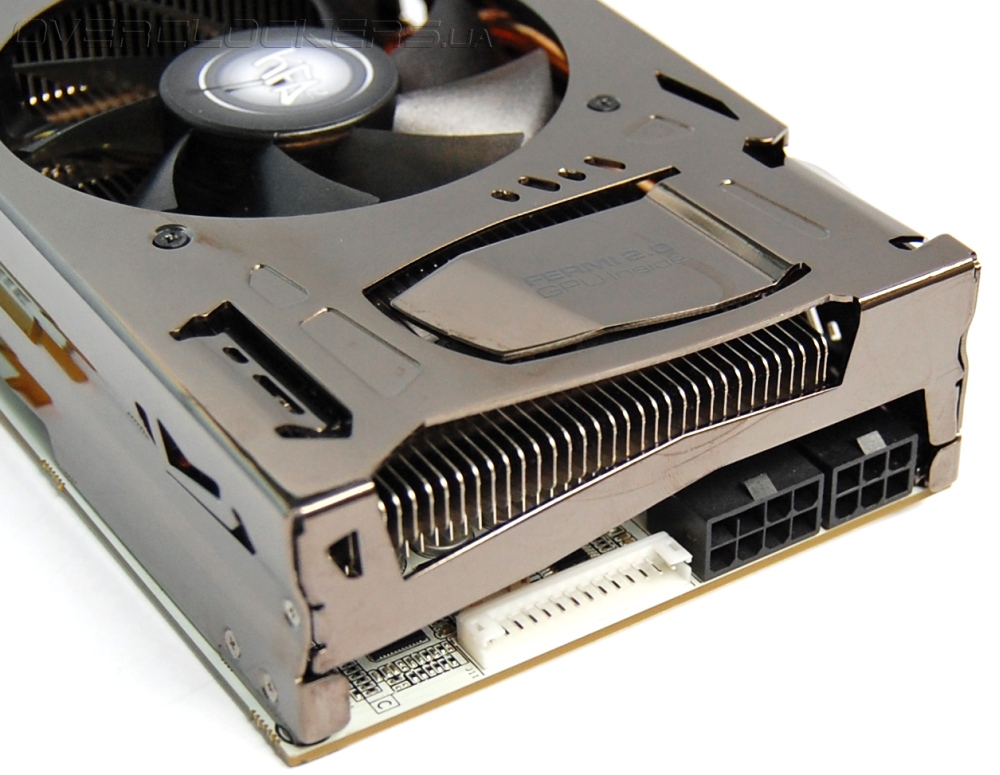

Если рядовой GeForce GTX 560 Ti обходится двумя шестиконтактными разъемами, то у KFA2 LTD один шестиконтактный дополнен восьмиконтактным. Кстати, возле них расположен большой разъем на 14 контактов, назначение которого, честно говоря, нам неизвестно.

KFA2 GeForce GTX 560 Ti LTD OC (SOC White Edition)

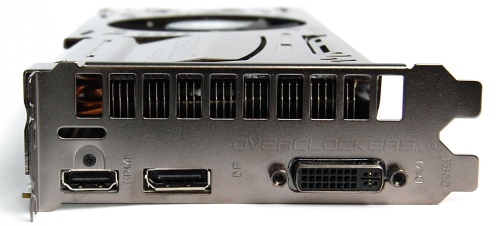

Коммуникационные возможности видеокарты представлены набором из трех разъемов: HDMI, DisplayPort, DVI.

KFA2 GeForce GTX 560 Ti LTD OC (SOC White Edition)

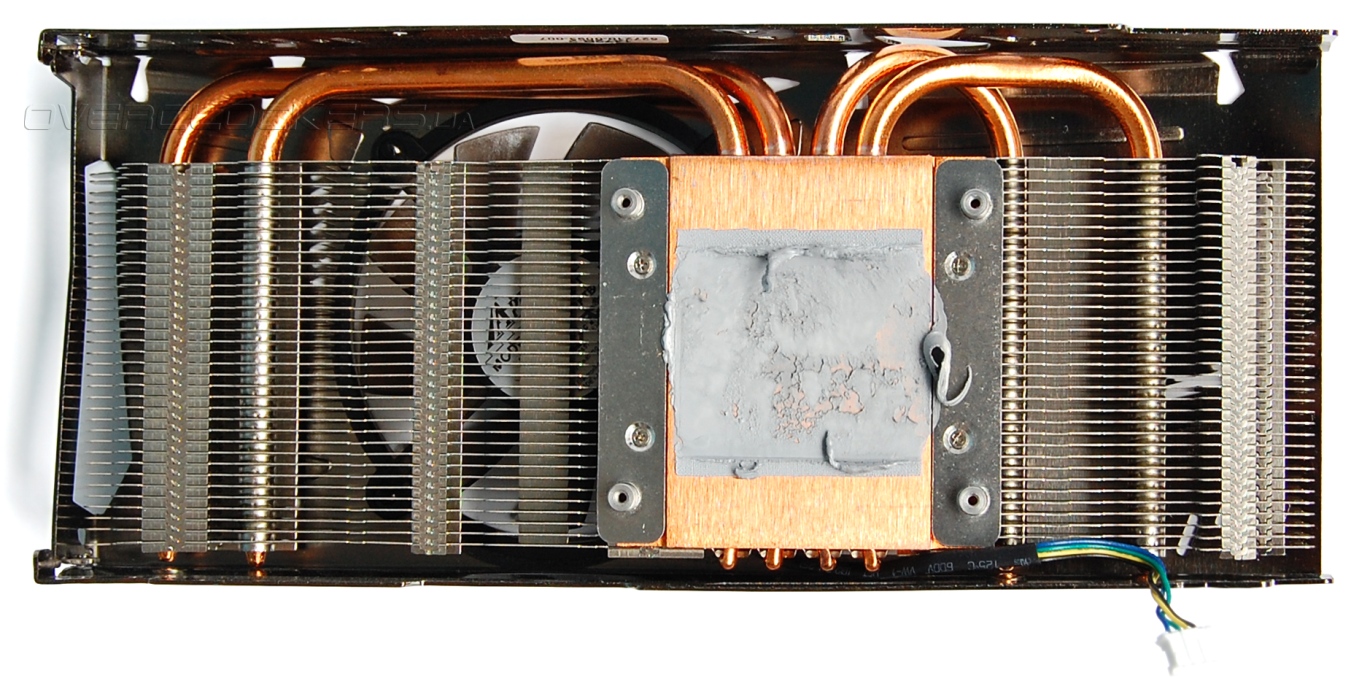

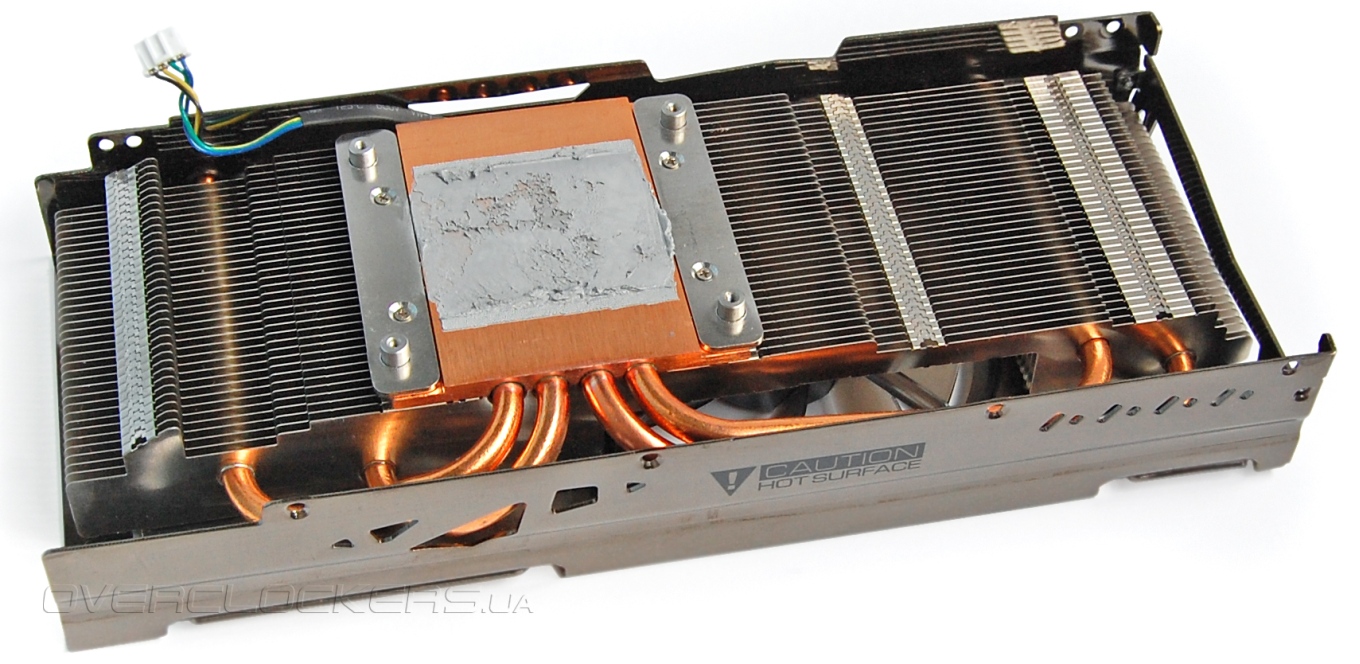

Радиатор системы охлаждения выполнен во всю длину платы. Из медного основания, контактирующего с графическим процессором, выходят четыре тепловые трубки, которые несут на себе массив тонких алюминиевых пластин. Верхней крышки у основания нет, пластины напаяны прямо на медную пластину и тепловые трубки. Диаметр вентилятора 80 мм.

KFA2 GeForce GTX 560 Ti LTD OC (SOC White Edition)

Металлический кожух с радиатора не снимается. Похоже, он припаян к левой части радиатора, там, где красуется надпись GeForce GTX 560Ti. Этим и объясняется предупреждение о температуре надпись на кожухе. Хотя на самом деле греется он слабо.

KFA2 GeForce GTX 560 Ti LTD OC (SOC White Edition)

Инженеры Galaxy/KFA2 по максимуму использовали весь доступный объем. Мало того, что радиатор сам по себе внушительный, так даже корпус рассеивает тепло. Но при таком продуманном охлаждении графического процессора производитель абсолютно забыл об охлаждении компонентов системы питания. Соответствующего радиатора нет. А вентилятор хоть и расположен не по центру, но силовые элементы все равно находятся вне основной зоны обдува, чуть сбоку. Кстати, использование традиционного вентилятора с таким длинным радиатором тоже вызывает вопросы. Чтобы длинная секция радиатора нормально продувалась, нужен мощный воздушный поток. Возможно, лучше было бы организовать охлаждение по типу «турбины», оснастив кулер радиальным вентилятором.

KFA2 GeForce GTX 560 Ti LTD OC (SOC White Edition)

Сбоку к плате прикручена планка, которая играет роль ребра жесткости. К ней и еще парочке маленьких брусочков прикручивается металлический кожух.

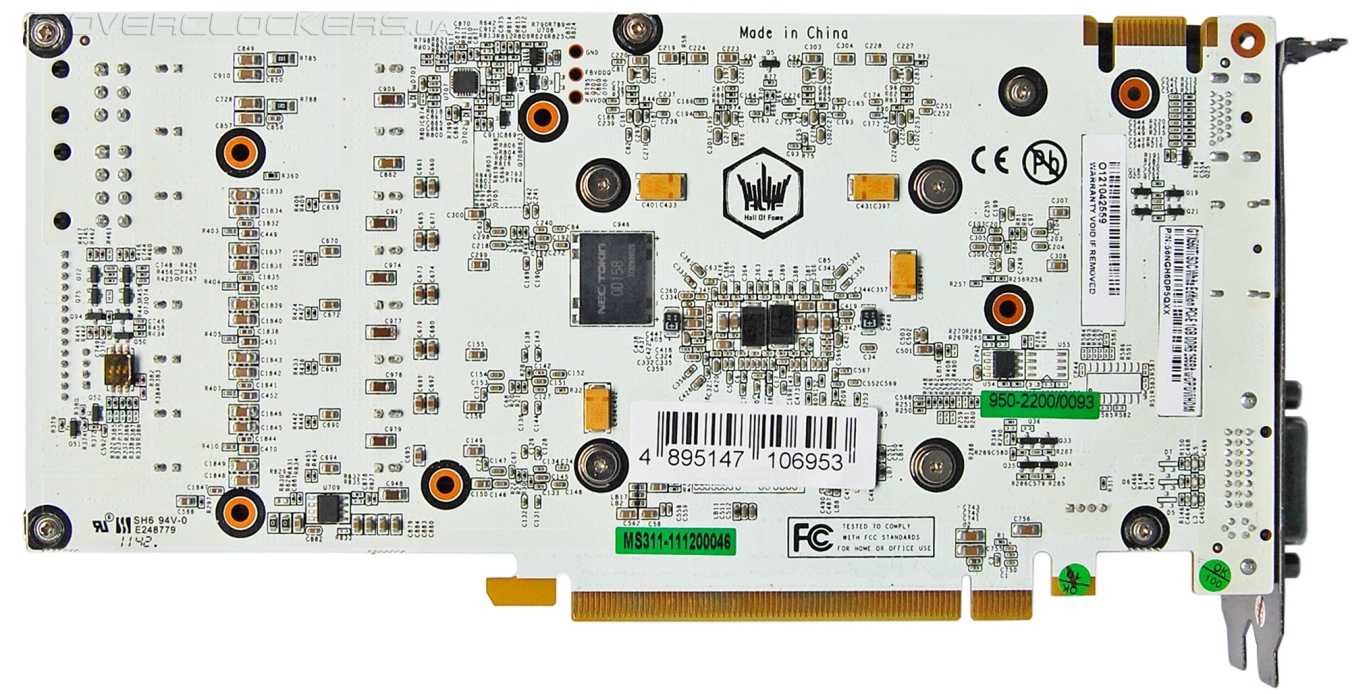

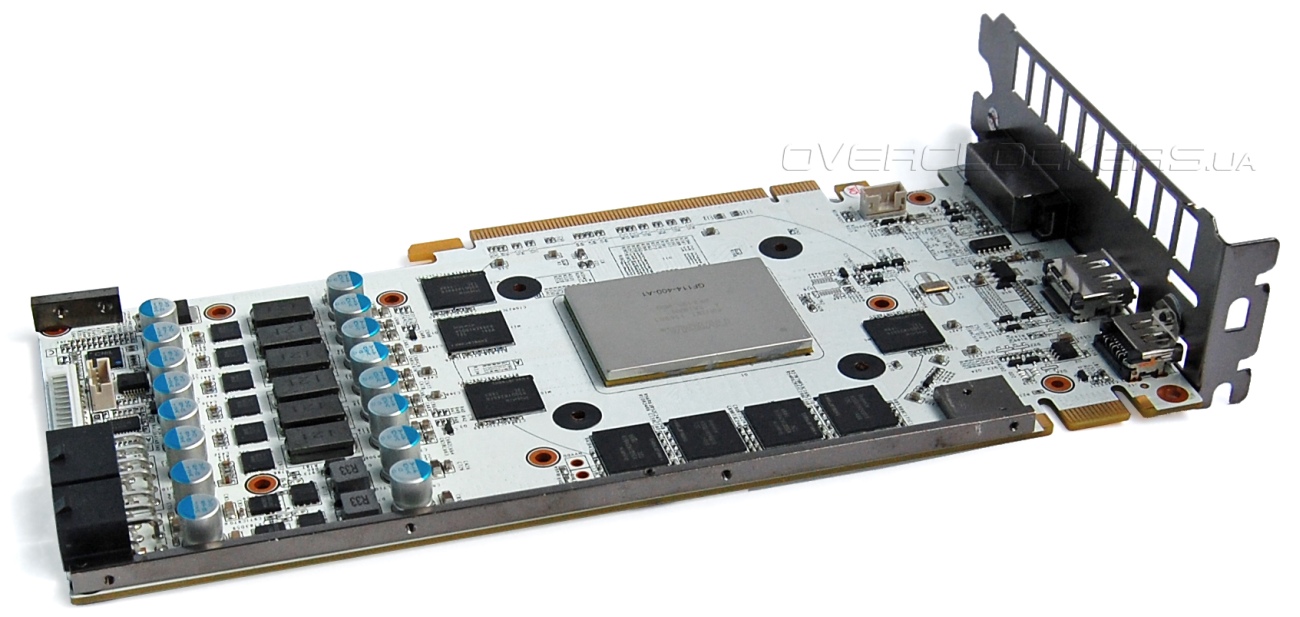

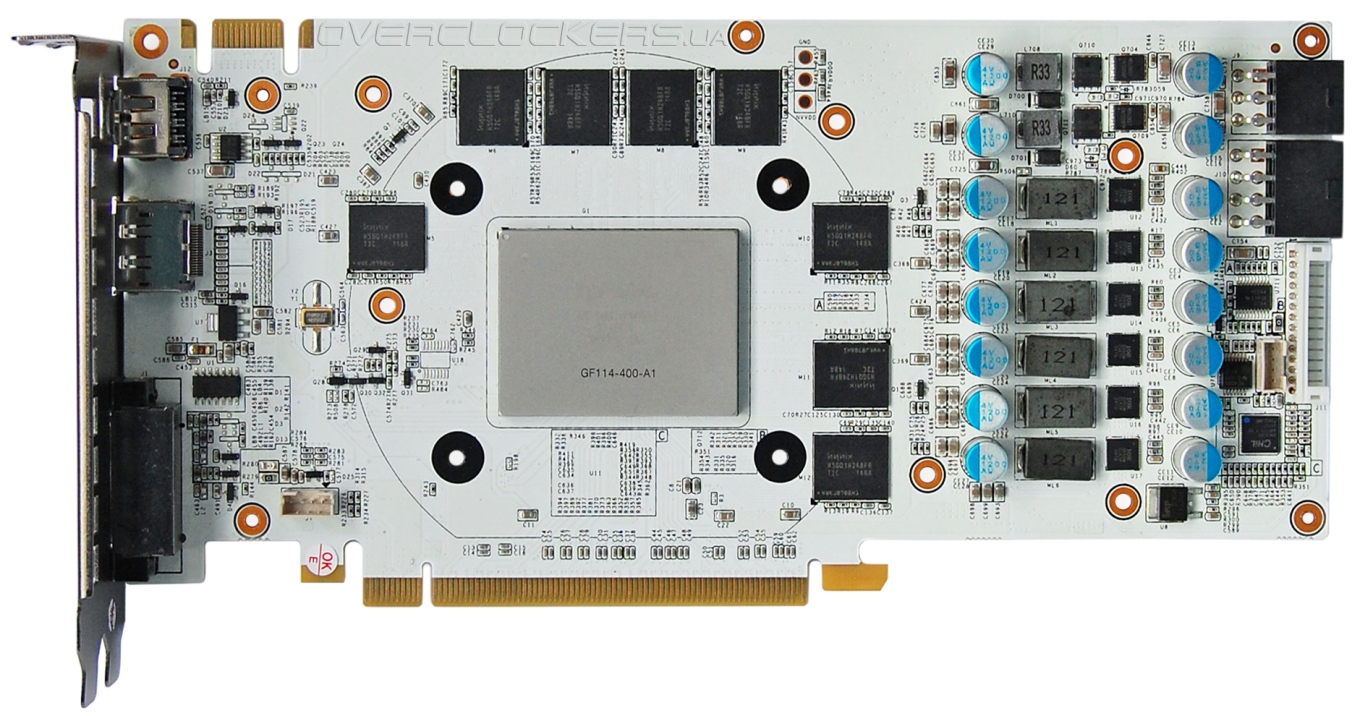

Видеокарта выполнена по оригинальному нереференсному дизайну. На наклейке с обратной стороны указано название SOC White Edition, что соответствует точно такой же карте, которая продается под маркой Galaxy. Зеленая наклейка 950-2200/0903 указывает на рабочие частоты видеокарты для ядра и памяти — 950 МГц и 2200 (эффективные 4400) МГц.

KFA2 GeForce GTX 560 Ti LTD OC (SOC White Edition)

KFA2 GeForce GTX 560 Ti LTD OC (SOC White Edition)

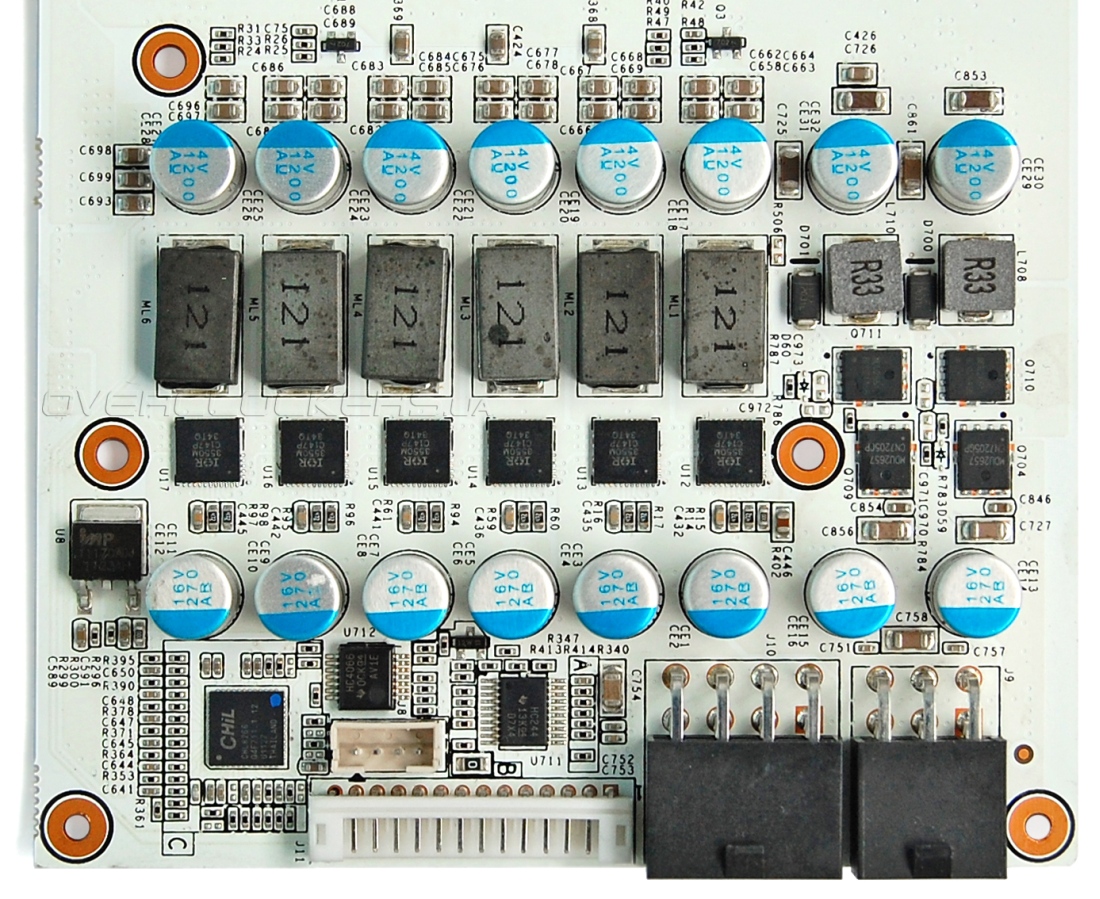

В обвязке GPU вместе с танталовыми конденсаторами используется Proadlizer NEC/TOKIN. Система питания графического процессора выполнена по шестифазной схеме с использованием DrMOS-микросхем IR3550 под управлением ШИМ-контроллера CHiL 8266. Двухфазная система питания памяти GDDR5 реализована на контроллере uP6210AG.

KFA2 GeForce GTX 560 Ti LTD OC (SOC White Edition)

IR3550 CHiL 8266 uP6210AG

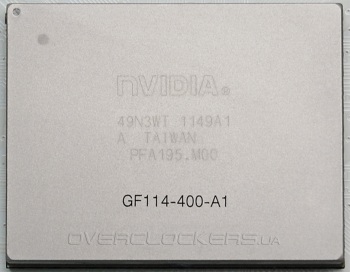

Полная маркировка графического процессора GF114-400-A1.

GF114-400-A1

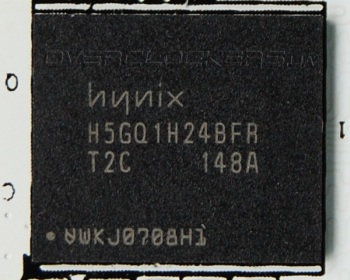

Объем видеопамяти 1024 МБ набран восемью микросхемами Hynix H5GQ1H24BFR-T2C.

Hynix H5GQ1H24BFR-T2C

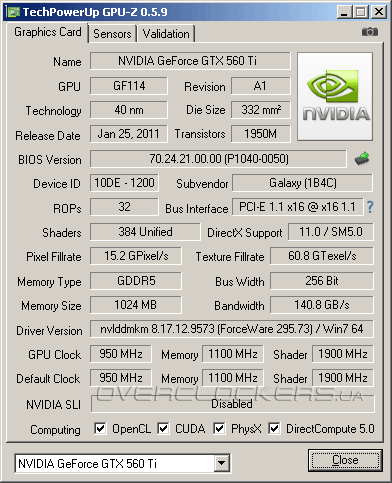

Заводской разгон у KFA2 GTX 560 Ti LTD OC весьма солидный — до 950/1900/4400 МГц. Это на 15 и 10 процентов выше стандартных спецификаций. Рабочее напряжение GPU составляет 1,025 В.

KFA2 GeForce GTX 560 Ti LTD OC (SOC White Edition)

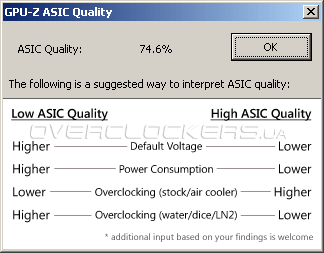

Согласно GPU-Z показатель ASIC Quality для данного графического процессора равен 74,6%. Это даже на пару процентов ниже, чем у более простых карт KFA, которые мы рассмотрим ниже.

KFA2 GeForce GTX 560 Ti LTD OC (SOC White Edition)

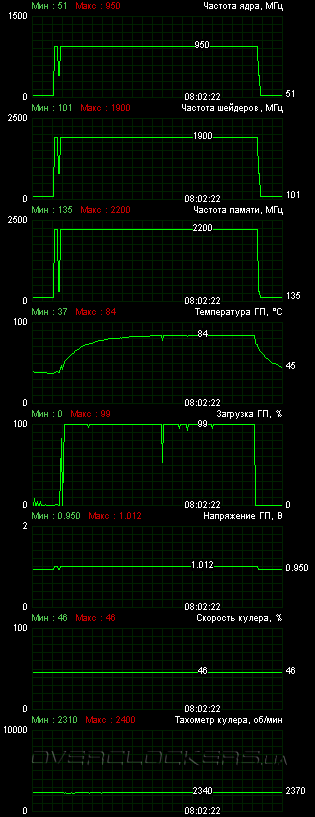

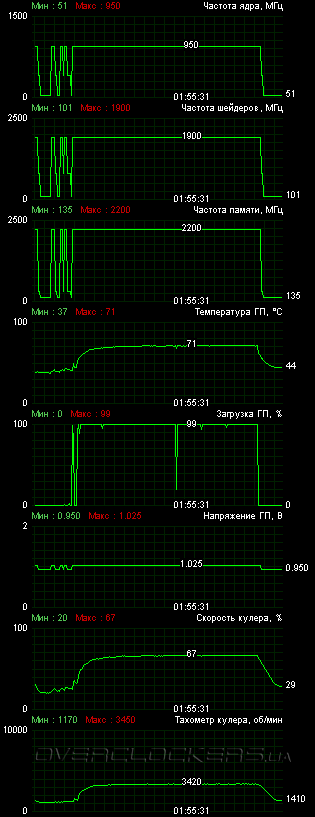

Повышенные частоты, улучшенная система питания, кулер с мощным радиатором — впечатления от видеокарты исключительно положительные. Но все разом перечеркивается, когда запускается любое 3D-приложение и карта превращается в реактивный самолет. В открытом корпусе при температуре внутри помещения 24 °C обдувающий вентилятор раскручивался примерно до 3450 об/мин. Но и температура GPU при этом была низкая. 12-минутный тест в Crysis: Warhead на максимальных настройках качества не прогрел карту свыше 71 °C.

KFA2 GeForce GTX 560 Ti LTD OC (SOC White Edition)

Шум — атрибут почти всех топовых версий GeForce GTX 560 Ti, которые работают на схожих частотах. В аналогичных условиях у MSI N560GTX-Ti Hawk вентиляторы тоже работают со скоростью свыше 3000 об/мин. Но тонкие «вертушки» MSI сами по себе тише, плюс карту легко утихомирить при ручных настройках оборотов и рабочего напряжения. А вот с GTX 560 Ti LTD OC все оказалось не так просто. Сильно понизить напряжение не удалось — ниже 1,012 В были проблемы со стабильностью. Хотя и такое напряжение для 950 МГц можно назвать очень низким. На 2000 об/мин видеокарта выдерживала лишь несколько минут в Crysis, хотя температура не достигала 90 °C. Постепенно поднимая обороты, мы дошли до отметки в 46% (примерно 2350 об/мин). При такой скорости 12-минутный тест Crysis был успешно пройдет два раза. Тихой видеокарту в таком режиме нельзя назвать, скорее шум соответствует критерию «терпимый». Да и неизвестно, как бы себя повела видеокарта при более высокой температуре окружающей среды.

KFA2 GeForce GTX 560 Ti LTD OC (SOC White Edition)

Невозможность стабильной работы на низких оборотах связана, возможно, с недостаточным охлаждением системы питания. Высокие обороты вентилятора тоже наводят на такие мысли. Его режим работы был отрегулирован таким образом, чтобы перестраховаться и обеспечить наилучший обдув платы и всех компонентов. Почему производитель сэкономил на небольшом радиаторе для блока VRM остается загадкой. Одно хорошо — монтажные отверстия на плате позволят легко установить самодельный радиатор.

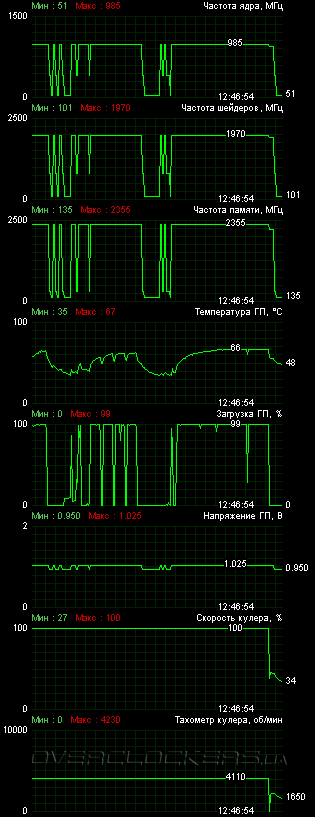

В условиях, когда даже в номинале трудно достичь приемлемого уровня шума, можно забыть о практическом разгоне со стоковым охлаждением. Однако проверить возможности карты мы не могли. Вот только даже при максимальных оборотах разгон оказался небольшим и весьма условным. Графический процессор легко преодолевал рубеж в 1 ГГц, но карта работала нестабильно. Не удавалось даже пройти 3DMark 11 в разрешении 1280x720, не говоря уж о более тяжелых тестах. Убив кучу времени на подбор частот, мы так и не смогли одолеть наш стандартный 12-минутный тест даже при скромном разгоне по ядру. В итоге решили остановиться на такой частоте, при которой удавалось прогнать все выбранные тесты, а в Crysis подопытный продержался дольше всего. Этим рубежом относительной стабильности стали 985/1970 МГц. Память смогла нормально функционировать на частоте 4710 МГц — хороший результат, но далеко не лучший.

KFA2 GeForce GTX 560 Ti LTD OC (SOC White Edition)

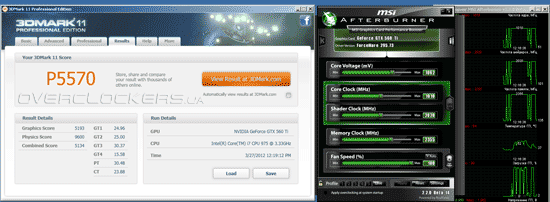

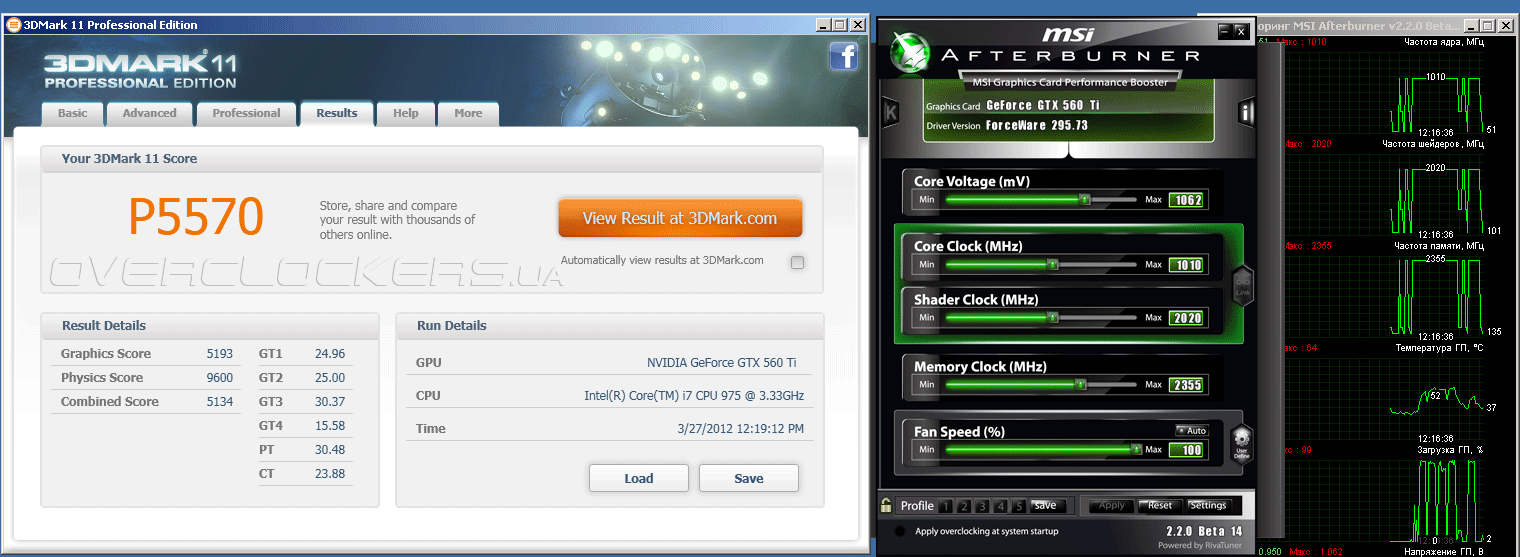

Пройти 3DMark 11 удалось лишь на 1010/2020/4710 МГц. Тоже не лучший результат для GeForce GTX 560 Ti. MSI N560GTX-Ti Hawk смог пройти этот тест на частотах 1045/2090/5080 МГц, Gigabyte GV-N560SO-1GI справился с этой задачей на 1035/2070/4970 МГц.

KFA2 GeForce GTX 560 Ti LTD OC (SOC White Edition)

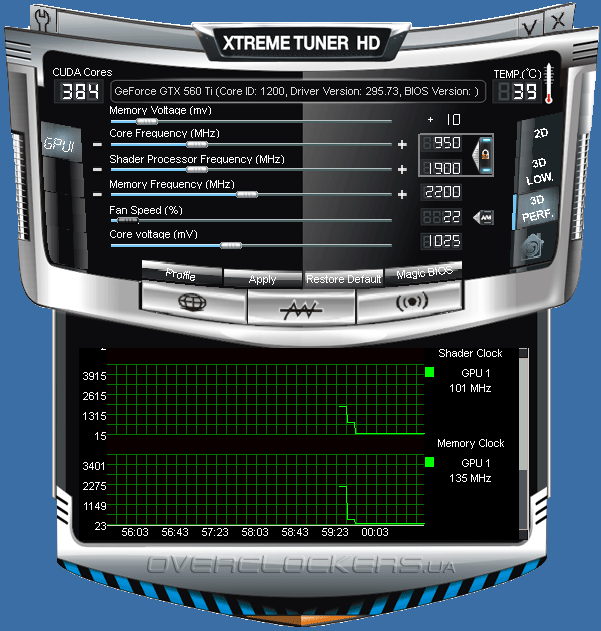

Мы осуществляли разгон при помощи популярной утилиты MSI Afterburner. Но у KFA2 есть и своя программа для разгона видеокарт — Xtreme Tuner HD.

KFA2 GeForce GTX 560 Ti LTD OC (SOC White Edition)

Присутствует мониторинг всех параметров, возможность работы с BIOS и огромные пределы по частотам и напряжениям. Для GPU напряжение ограничено отметкой в 1,3 В, хотя на деле оно все равно сбрасывается до стандартного предела, доступного и в MSI Afterburner. К плюсам можно отнести возможность регулирования напряжения на памяти. Впрочем, реальной пользы эта функция нам не принесла, разгон памяти лучше не стал.
