Обзор и тестирование видеокарты ASUS ENGTX560 Ti DC/2DI/1GD5

В недавнем обзоре MSI R7850 Power Edition 2GD5/OC вскользь упоминалось о видеокарте ASUS ENGTX560 Ti DC/2DI/1GD5. Эта модель не относится к категории самых-самых среди GeForce GTX 560 Ti, но продукт нестандартный и вполне заслуживающий определенного внимания. Поэтому мы решили чуть подробнее остановиться на видеоадаптере, посвятив ему отдельный обзор.

ASUS ENGTX560 Ti DC/2DI/1GD5

Поставляется в большой коробке. По изображению в левой части сразу становится ясно, что для охлаждения используется кулер DirectCU.

Комплект поставки включает:
  • переходник DVI/D-Sub;
  • переходник mini-HDMI/HDMI;
  • два переходника питания c двух molex 4-pin на PCI-E 6-pin;
  • диск с программным обеспечением;
  • инструкция.

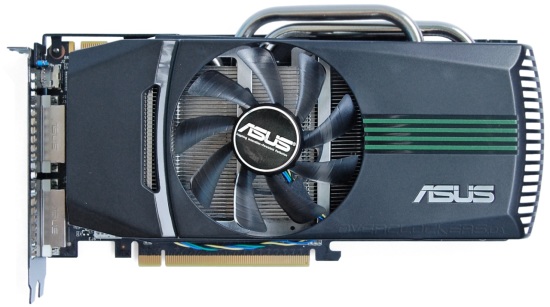

Видеокарта выполнена в темных тонах: текстолит и кожух системы охлаждения черного цвета. Внешне очень напоминает многие другие видеокарты ASUS, например ASUS HD7770-DCT-1GD5 или ENGTX460 DirectCU TOP/2DI/768MD5.

ASUS ENGTX560 Ti DC/2DI/1GD5

Сверху выпирают две толстые тепловые трубки. По центру расположен массивный вентилятор с полупрозрачной крыльчаткой.

ASUS ENGTX560 Ti DC/2DI/1GD5

Сбоку платы имеется ребро жесткости.

ASUS ENGTX560 Ti DC/2DI/1GD5

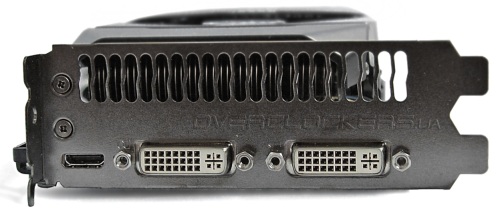

На задней панели расположена пара DVI и один mini HDMI.

ASUS ENGTX560 Ti DC/2DI/1GD5

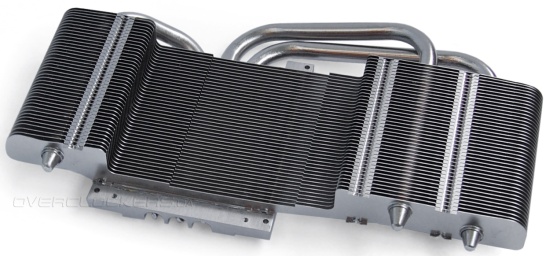

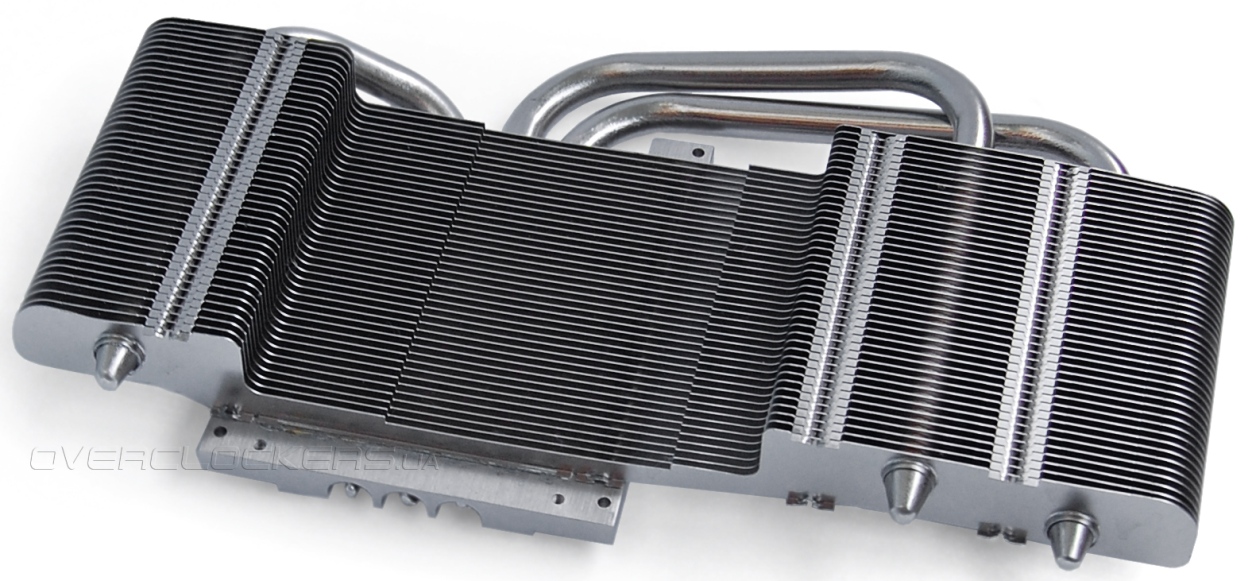

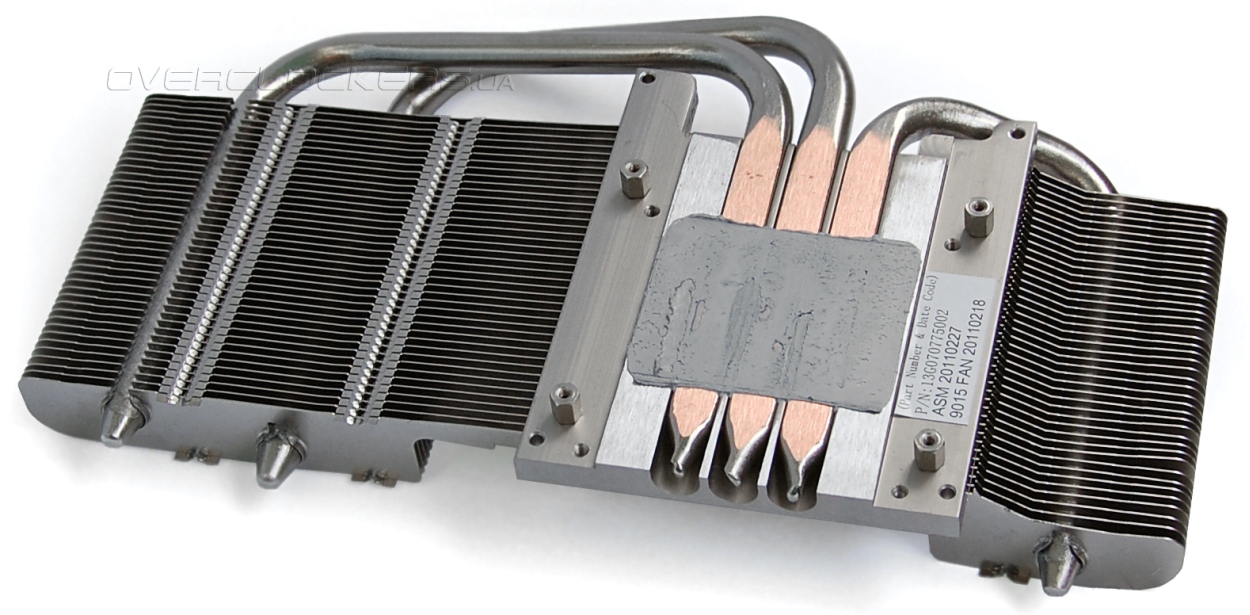

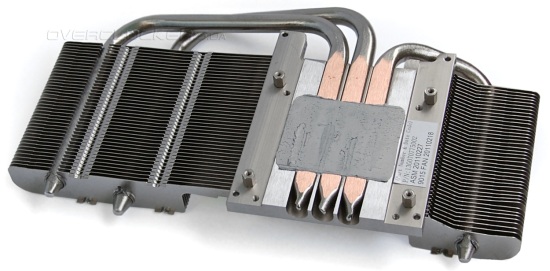

Система охлаждения напоминает кулеры упоминавшихся выше видеокарт, но есть некоторые улучшения — радиатор немного длиннее, используется три трубки вместо двух.

ASUS ENGTX560 Ti DC/2DI/1GD5

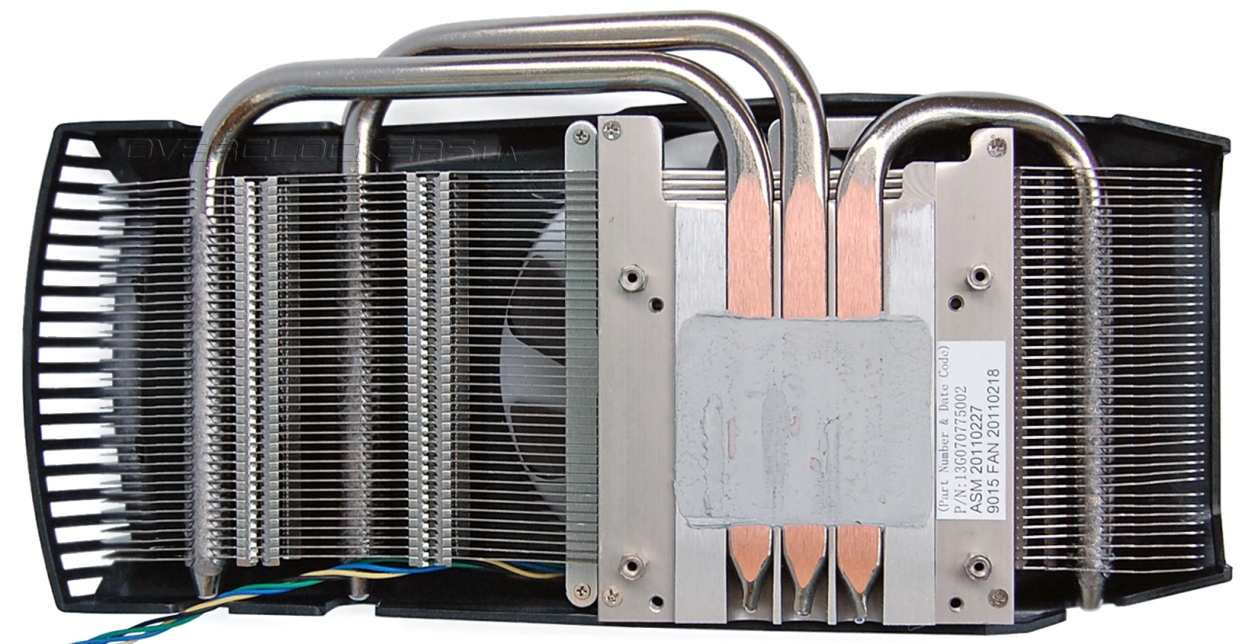

Тепловые трубки напрямую контактируют с поверхностью графического процессора. Они плотно подогнаны в желобки алюминиевого основания.

ASUS ENGTX560 Ti DC/2DI/1GD5

Обдувающий вентилятор расположен между двумя приподнятыми секциями радиатора. И для хорошего продува крайних зон понадобится мощный воздушный поток, что означает повышенные обороты вентилятора. Но не стоит делать преждевременные выводы, все покажет наше тестирование.

ASUS ENGTX560 Ti DC/2DI/1GD5

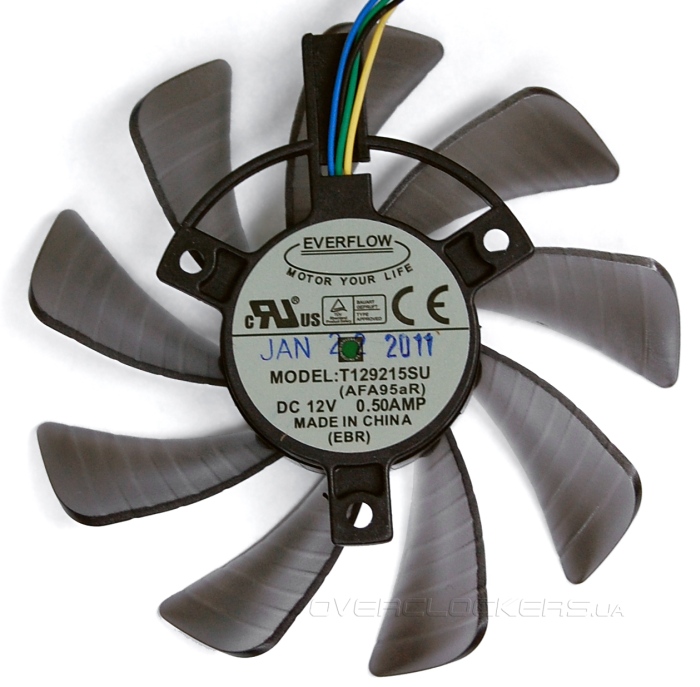

Установлен вентилятор Everflow T129215SU диаметром 92 мм (реальный диаметр лопастей немного меньше).

ASUS ENGTX560 Ti DC/2DI/1GD5

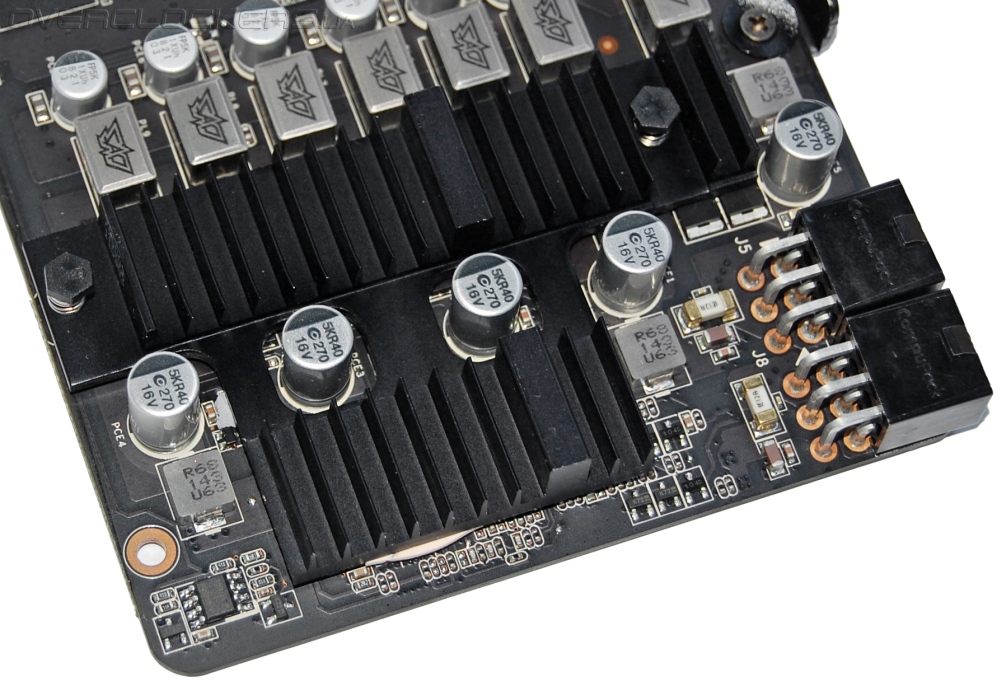

На компоненты системы питания установлен небольшой ребристый радиатор. Некоторые GeForce GTX 560 Ti вообще обходятся без такого радиатора.

ASUS ENGTX560 Ti DC/2DI/1GD5

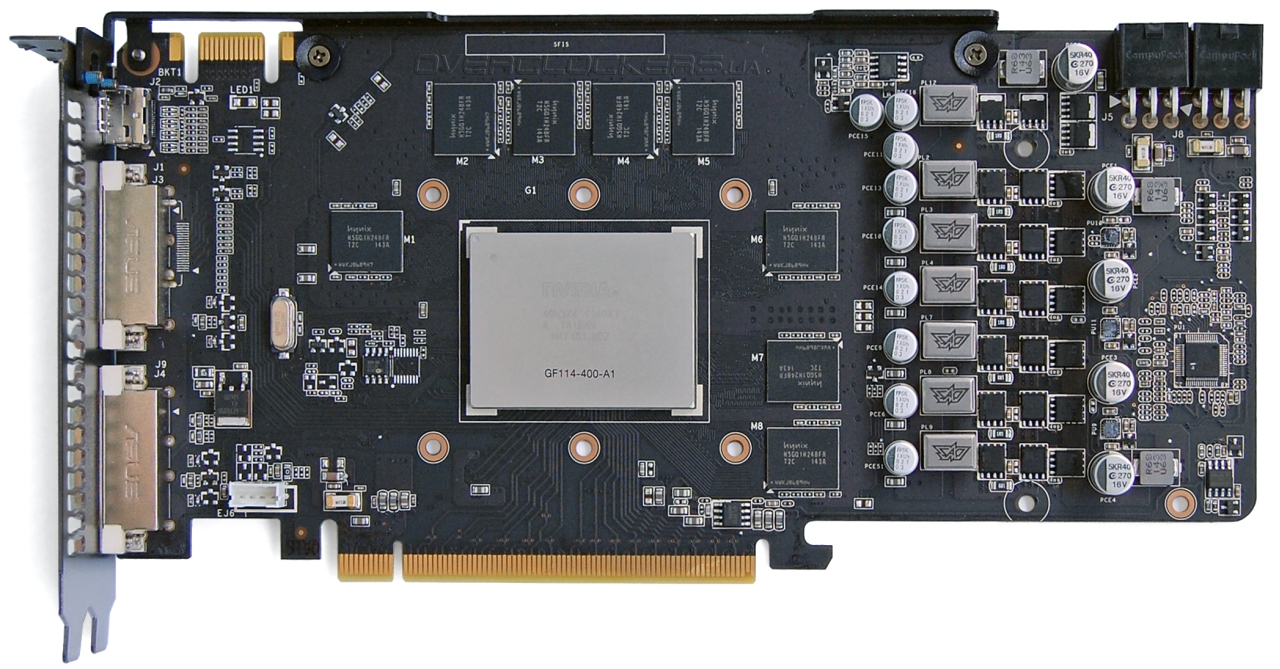

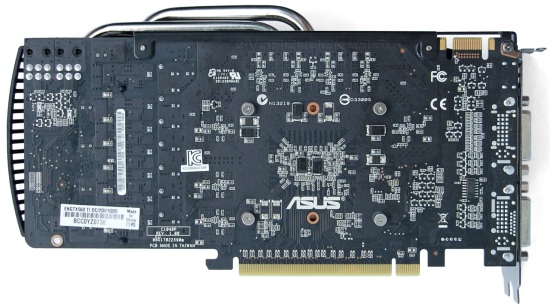

Печатная плата отличается от стандартной и выполнена по оригинальному дизайну.

ASUS ENGTX560 Ti DC/2DI/1GD5

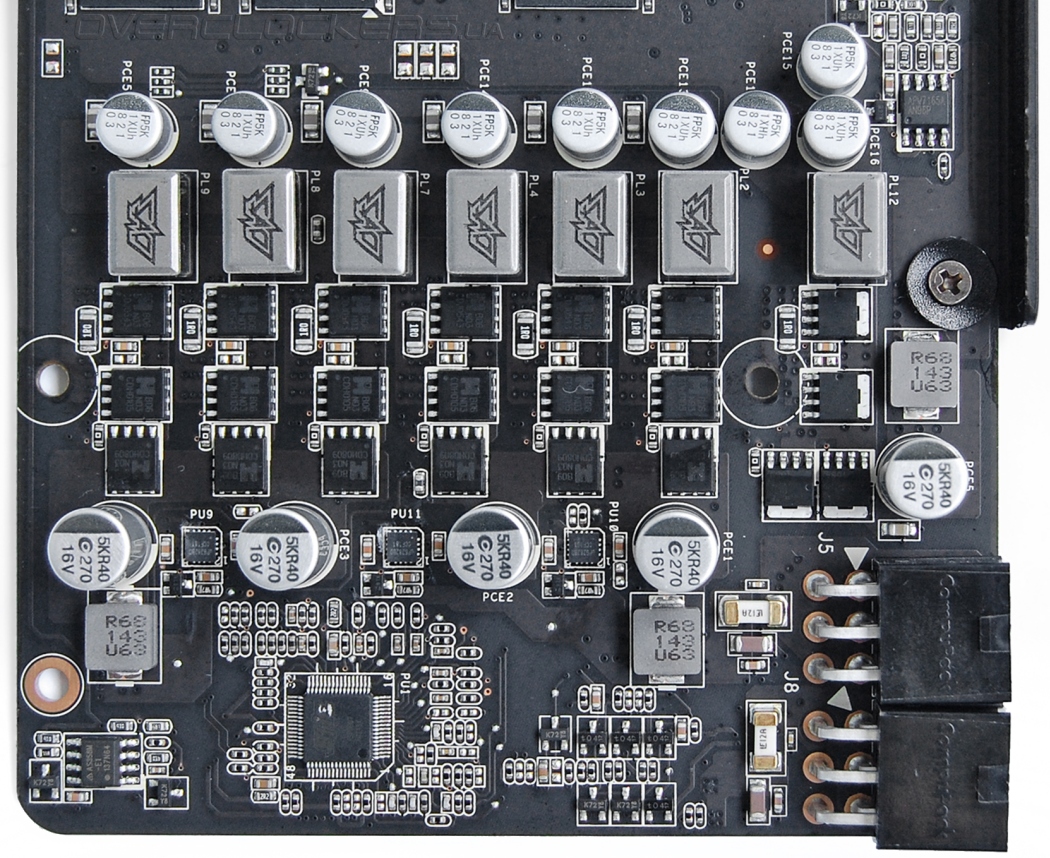

Если у обычного GeForce GTX 560 Ti реализована четырехфазная система питания GPU, то у данного ASUS — шесть фаз. Управляющие функции возложены на контроллер SHE ASP0907.

ASUS ENGTX560 Ti DC/2DI/1GD5

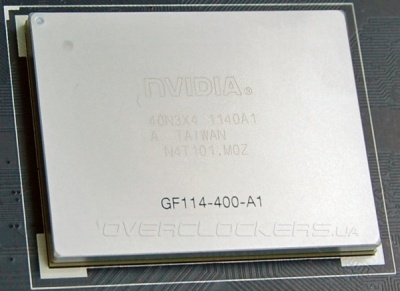

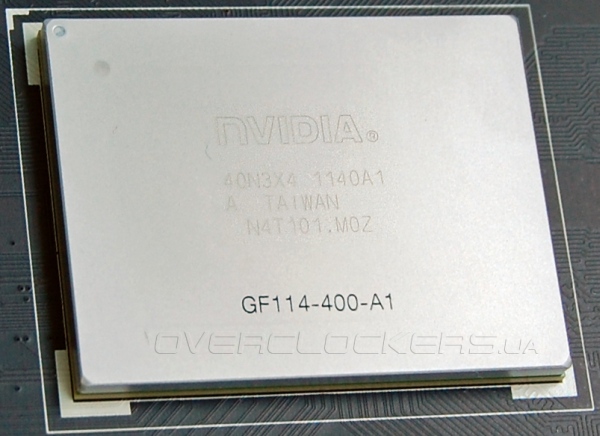

Графический процессор GF114-400-A1 закрыт большой теплораспределительной крышкой.

ASUS ENGTX560 Ti DC/2DI/1GD5

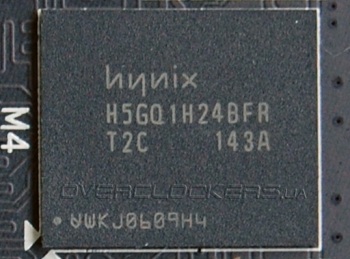

Один гигабайт видеопамяти набран восемью микросхемами Hynix H5GQ1H24BFR T2C.

ASUS ENGTX560 Ti DC/2DI/1GD5

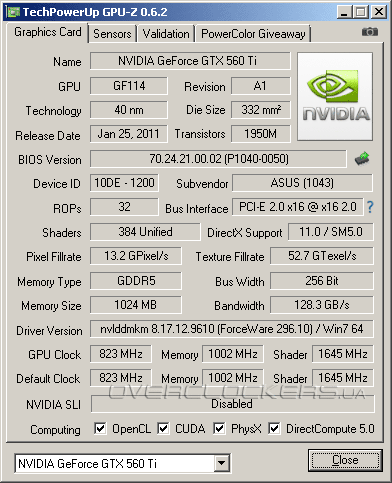

Видеокарта работает на стандартных частотах: 823/1645 МГц для растрового и шейдерного доменов GPU, 4008 МГц для памяти GDDR5. Питающее напряжение ядра составляет 0,987 В.

ASUS ENGTX560 Ti DC/2DI/1GD5

У данного экземпляра ASIC Quality равен 88,3%.

ASUS ENGTX560 Ti DC/2DI/1GD5

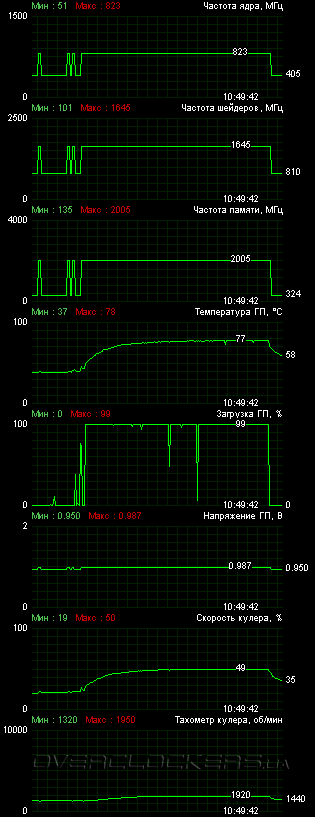

Наш стандартный 12-минутный тест в Crysis: Warhead при максимальных настройках качества прогрел ядро до 78 °C. Скорость вращения вентилятора достигала уровня 1920-1950 об/мин.

ASUS ENGTX560 Ti DC/2DI/1GD5

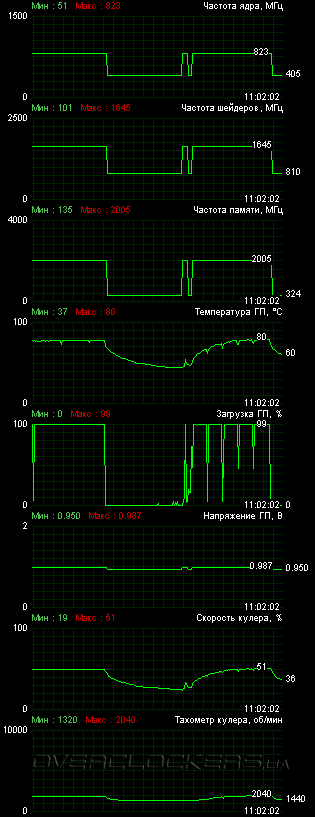

В самом «горячем» тесте Hard Reset пиковая температура была 80 °C при 2040 об/мин.

ASUS ENGTX560 Ti DC/2DI/1GD5

Рабочие температуры не особо низкие, но при столь высокой температуре в помещении такие показатели можно считать отличными. Тем более, что уровень шума умеренный.

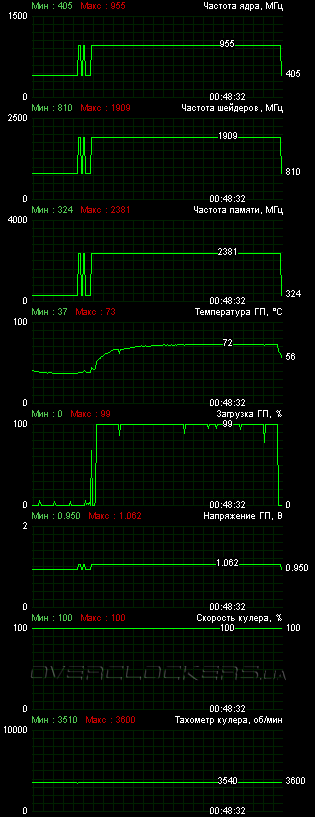

При повышении оборотов до максимума разогнать видеокарту удалось до 955/1909/4762 МГц при увеличении напряжения до 1,062 В. Не самый высокий результат, но и не самый низкий. При больших частотах ядра начинали проявляться артефакты в определенных приложениях.

ASUS ENGTX560 Ti DC/2DI/1GD5

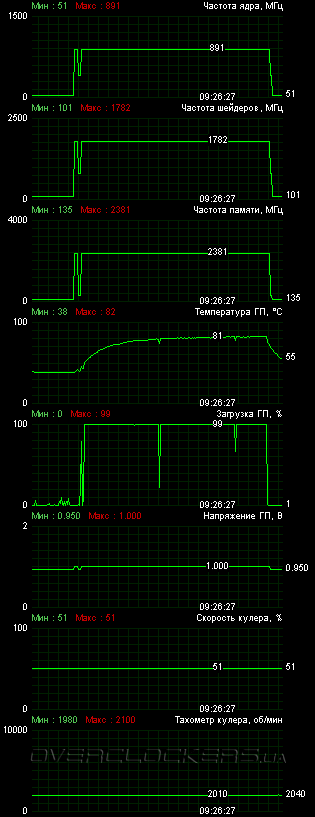

Но для простого пользователя интересен разгон при сохранении приемлемого уровня шума. Зафиксировав обороты вентилятора на 51% (2010-2100 об/мин), мы смогли достичь стабильности на частотах 891/1782/4762 МГц при напряжении 1,0 В. В Crysis пиковая температура достигла 82 °C.

ASUS ENGTX560 Ti DC/2DI/1GD5

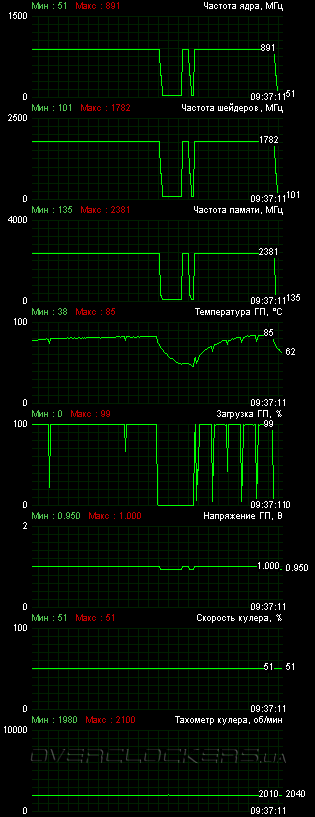

В Hard Reset графический процессор прогрелся до 85 °C. Так что видеокарта работает почти на пределе своих возможностей. Для длительной и безопасной эксплуатации на таких частотах может понадобиться корректировка оборотов или дополнительный обдув.

ASUS ENGTX560 Ti DC/2DI/1GD5

Характеристики тестируемых видеокарт

Для сравнения мы использовали участников недавних обзоров. Это MSI R7870 Twin Frozr 2GD5/OC с пониженными до стандарта частотами и MSI R7850 Power Edition 2GD5/OC, который выступал и в роли обычного Radeon HD 7850. Старое поколение представлено Radeon HD 6950 и Radeon HD 6970. Вторая модель получена из первой путем прошивки модифицированного BIOS. Разгонный потенциал нашего экземпляра небольшой и выигрыш от разгона разблокированного Radeon HD 6970 получался крошечный — примерно пару процентов. Поэтому мы не стали тратить на такой разгон время, ограничившись тестами старых Radeon лишь на стандартных частотах. Из «зеленых» карт в тесте присутствует еще GeForce GTX 570 (Zotac AMP! Edition).

Видеоадаптер GeForce GTX 570 ASUS ENGTX560 Ti DC/2DI/1GD5 Radeon HD 7870 MSI R7850 Power Edition 2GD5/OC Radeon HD 7850 Radeon HD 6970 Radeon HD 6950
Ядро GF110 GF114 Pitcairn Pitcairn Pitcairn Cayman XT Cayman XT
Количество транзисторов, млн. шт 3000 1950 2800 2800 2800 2640 2640
Техпроцесс, нм 40 40 28 28 28 40 40
Площадь ядра, кв. мм 520 332 212 212 212 389 389
Количество потоковых процессоров 480 384 1280 1024 1024 1536 1408
Количество текстурных блоков 60 64 80 64 64 96 88
Количество блоков рендеринга 40 32 32 32 32 32 32
Частота ядра, МГц 732 (1464*) 823 (1645*) 1000 950 860 880 800
Шина памяти, бит 320 256 256 256 256 256 256
Тип памяти GDDR5 GDDR5 GDDR5 GDDR5 GDDR5 GDDR5 GDDR5
Частота памяти, МГц 3800 4008 4800 4800 4800 5500 5000
Объём памяти, МБ 1280 1024 2048 2048 2048 2048 2048
Поддерживаемая версия DirectX 11 11 11.1 11.1 11.1 11 11
Интерфейс PCI-E 2.0 PCI-E 2.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 2.1 PCI-E 2.1
Заявленная мощность в нагрузке, Вт 219 170 175 n/a 130 190 140
*в скобках указана частота шейдерного домена


Тестовый стенд

Конфигурация тестового стенда следующая:
  • процессор: Core i7-975 EE (3,2@4,15 ГГц, BCLK 173 МГц);
  • кулер: Thermalright Venomous X;
  • материнская плата: Gigabyte GA-X58A-UD3R (Intel X58 Express);
  • память: G.Skill F3-12800CL8T-6GBRM (3x2GB, DDR3-1600@1730 МГц, 8-8-8-24-1T);
  • жесткий диск: Hitachi HDS721010CLA332 (1 ТБ, SATA2, 7200 об/мин);
  • блок питания: Seasonic SS-750KM (750 Вт);
  • операционная система: Windows 7 Ultimate x64;
  • драйвер Radeon: ATI Catalyst 12.3;
  • драйвер GeForce: NVIDIA GeForce 296.10;
В операционной системе были отключены User Account Control, Superfetch, Windows Defender и визуальные эффекты интерфейса. Настройки драйверов стандартные, без изменений. Методика тестирования описана здесь. Игровые приложения расположены в алфавитном порядке.


Результаты тестирования

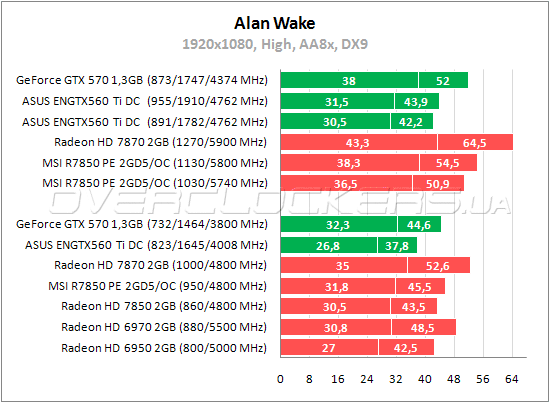

Alan Wake

ASUS ENGTX560 Ti DC/2DI/1GD5

ASUS ENGTX560 Ti DC/2DI/1GD5

В игре Alan Wake видеокарта GeForce GTX 560 Ti занимает последнее место в рейтинге, уступая 14-15% новому Radeon HD 7850. Со старым Radeon HD 6950 разница скромнее и заметна лишь по среднему fps — 12%. При разгоне в тихом режиме ASUS по минимальному показателю выходит на один уровень с Radeon HD 7850, но средняя частота кадров у конкурента по-прежнему выше.

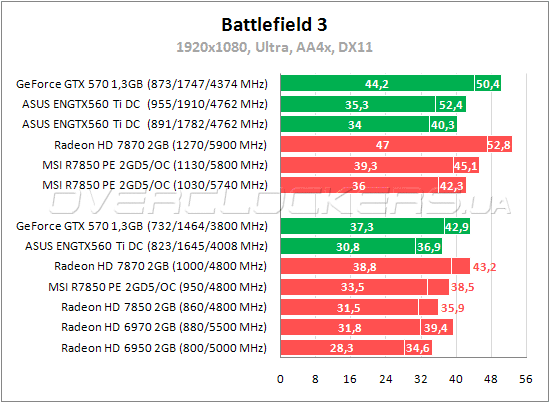

Battlefield 3

ASUS ENGTX560 Ti DC/2DI/1GD5

ASUS ENGTX560 Ti DC/2DI/1GD5

В Battlefield 3 герой нашего обзора выглядит уже получше. Он обходит Radeon HD 6950 и демонстрирует средний fps на 3% выше чем у Radeon HD 7850, хотя по минимальному fps проигрывает этому сопернику 2%. При разгоне в тихом режиме результаты ASUS чуть выше частоты кадров у MSI R7850 Power Edition 2GD5/OC. Но до уровня GeForce GTX 570 или Radeon HD 7870 рассматриваемый видеоадаптер не дотягивает даже при максимальном разгоне.


Crysis: Warhead

ASUS ENGTX560 Ti DC/2DI/1GD5

ASUS ENGTX560 Ti DC/2DI/1GD5

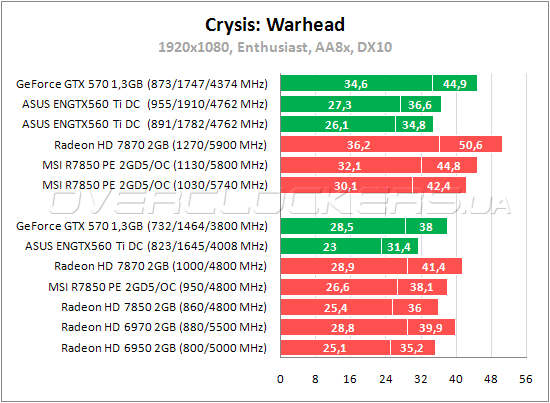

ASUS ENGTX560 Ti DC/2DI/1GD5 снова занимает последнее место в Crysis: Warhead. Видеоадаптер отстает от Radeon HD 6950 на 9-12% и на 10-15% от Radeon HD 7850. Нагнать этих соперников на стандартных частотах помогает разгон GeForce GTX 560 Ti до частот 891/1782/4762 МГц.

Crysis 2

ASUS ENGTX560 Ti DC/2DI/1GD5

ASUS ENGTX560 Ti DC/2DI/1GD5

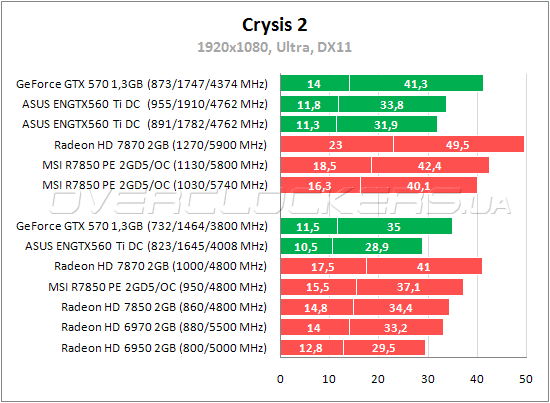

В Crysis 2 у ASUS результаты снова не ахти — привычное последнее место. У Radeon HD 6950 преимущество в 2% по среднему fps и в 20% по минимальному (справедливости ради отметим, что играть на обоих картах не комфортно). Radeon HD 7850 и вовсе в этом тесте далеко впереди, по минимальному показателю обгоняя даже GeForce GTX 570.

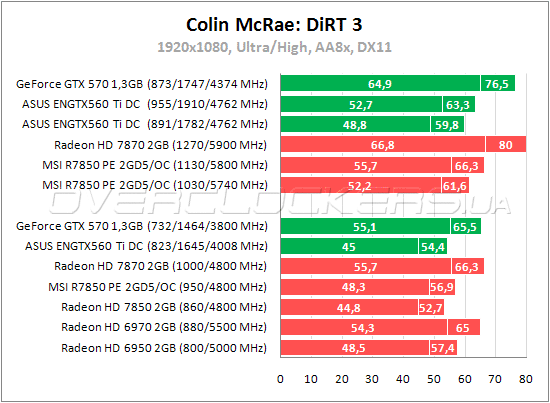

Colin McRae: DiRT 2

ASUS ENGTX560 Ti DC/2DI/1GD5

ASUS ENGTX560 Ti DC/2DI/1GD5

В этом тесте GeForce GTX 560 Ti удается немного потеснить Radeon HD 7850, выиграв у нового конкурента 1-3%. Но версия от MSI с заводским разгоном и старый Radeon HD 6950 быстрее. Обойти этих соперников удается при разгоне в тихом режиме. На частотах 955/1910/4762 МГц ускоритель ASUS не дотягивает лишь 3% до уровня работающего в номинале Radeon HD 6970 и примерно 5% уступает Radeon HD 7870 — неплохо, как для старичка.

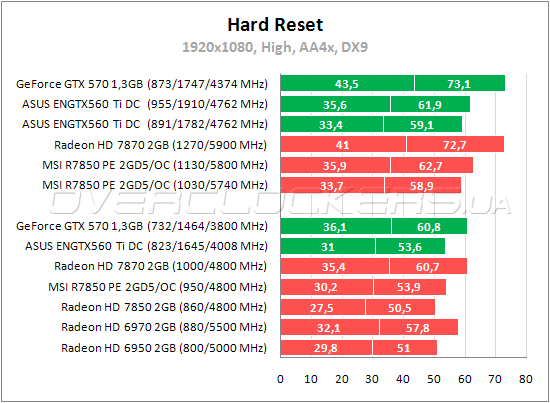

Hard Reset

ASUS ENGTX560 Ti DC/2DI/1GD5

ASUS ENGTX560 Ti DC/2DI/1GD5

Игра Hard Reset предпочитает видеокарты NVIDIA, поэтому нашему герою удается обойти Radeon HD 6950 и Radeon HD 7850. Первый уступает 4-5%, второй проигрывает 6% по среднему fps и 13% по минимальному. Даже повышенные частоты MSI R7850 Power Edition 2GD5/OC не обеспечивают этому видеоадаптеру преимущества над простым GeForce GTX 560 Ti в данном тесте. При максимальном разгоне ASUS оказывается чуть быстрее работающего на стандартных частотах Radeon HD 7870.

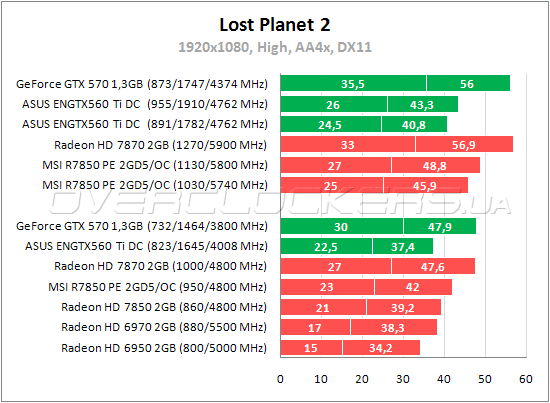

Lost Planet 2

ASUS ENGTX560 Ti DC/2DI/1GD5

ASUS ENGTX560 Ti DC/2DI/1GD5

Игра, активно использующая тесселяцию, долгое время была крепким орешком для видеокарт AMD. Но новое поколение Radeon в этом направлении активно нарастило мощь. GeForce GTX 560 Ti и Radeon HD 7850 идут примерно наравне — первый немного лучше по минимальному fps, а второй по среднему. Radeon HD 6970 и Radeon HD 6950 не конкуренты карте ASUS — по минимальному показателю они уступают от 32% до 50%.

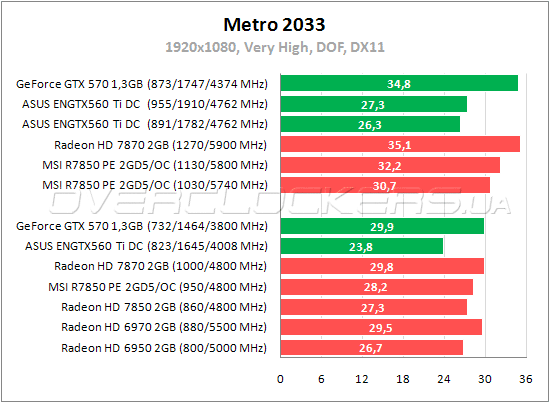

Metro 2033

ASUS ENGTX560 Ti DC/2DI/1GD5

ASUS ENGTX560 Ti DC/2DI/1GD5

В тесте Metro 2033 все возвращается на свои месте и ASUS снова плетется в хвосте, не в состоянии обеспечить комфортную частоту кадров при столь тяжелых настройках графики. У Radeon HD 6950 преимущество в 12%, Radeon HD 7850 выигрывает 15%. Сравняться с последним соперником удается лишь при разгоне до 955/1910/4762 МГц.

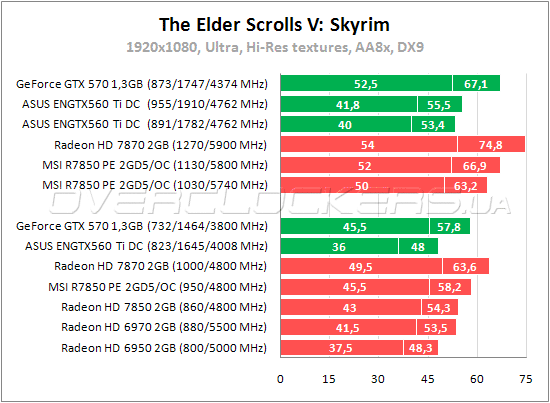

The Elder Scrolls V: Skyrim

ASUS ENGTX560 Ti DC/2DI/1GD5

ASUS ENGTX560 Ti DC/2DI/1GD5

В Skyrim позиция аутсайдера опять остается за GeForce GTX 560 Ti, который немного уступает Radeon HD 6950. Возможно, сыграл свою роль и малый объем памяти. В тестовой сцене при использовании сглаживания и текстур повышенного разрешения загрузка памяти может доходить до 1,4 Гб и выше. А видеокарта ASUS единственная среди участников с 1 ГБ на борту, у всех Radeon вдвое больший объем видеобуфера. При максимальном разгоне ASUS демонстрирует небольшое преимущество над Radeon HD 6970.

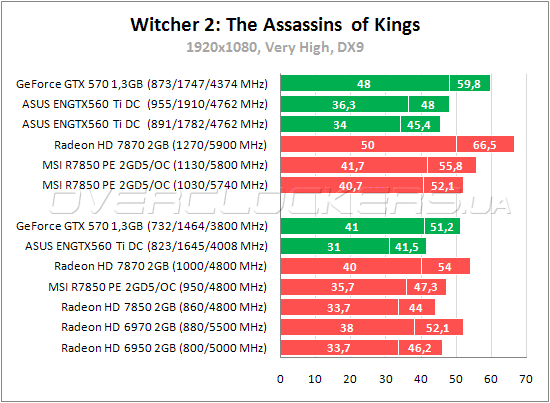

Witcher 2: The Assassins of Kings

ASUS ENGTX560 Ti DC/2DI/1GD5

ASUS ENGTX560 Ti DC/2DI/1GD5

Во втором «Ведьмаке» никаких неожиданностей не произошло — за GeForce GTX 560 Ti стабильно остается последнее место. В этот раз карта уступает 9-11% Radeon HD 6950 и 6-9% более новому Radeon HD 7850. При разгоне до 955/1910/4762 МГц удается незначительно обогнать работающий в номинале адаптер MSI R7850 Power Edition 2GD5/OC.

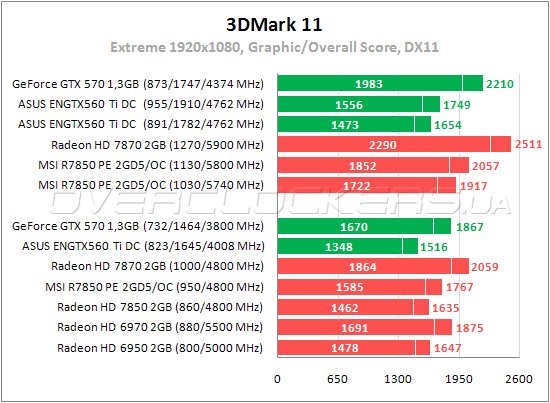

3DMark 11

ASUS ENGTX560 Ti DC/2DI/1GD5

ASUS ENGTX560 Ti DC/2DI/1GD5

Разница между GeForce GTX 560 Ti и Radeon HD 6950 составляет 9,6%, Radeon HD 7850 быстрее на 8,4%. GeForce GTX 570 быстрее младшего брата почти на 24%.


Энергопотребление

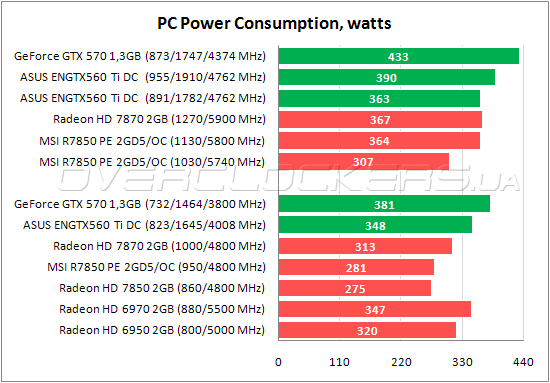

Замеры потребляемой мощности производились в восьми приложениях. Рабочие напряжения GeForce GTX 560 Ti указывались выше.

ASUS ENGTX560 Ti DC/2DI/1GD5

Рассматриваемая видеокарта не отличается экономичностью, ее аппетиты почти соответствуют запросам Radeon HD 6970 (разблокированная версия Radeon HD 6950). А при максимальном разгоне GeForce GTX 560 Ti легко нагоняет GeForce GTX 570.


Выводы

ASUS ENGTX560 Ti DC/2DI/1GD5 можно назвать достойным представителем серии GTX 560 Ti. Видеоадаптер оснащен хорошей системой охлаждения, которая достойно справляется с нагрузкой на стандартных частотах при умеренном уровне шума. А вот для значительного разгона такого кулера уже может быть мало. Да и проявленный разгонный потенциал не очень высокий, несмотря на усиленную систему питания. Хотя на недорогих моделях от Palit и Gainward мы получали еще более низкие частоты. Уровень производительности вполне отвечает нынешнему ценовому позиционированию. Новый Radeon HD 7850 заметно быстрее в некоторых играх, но и стоит дороже. Так что ENGTX560 Ti DC/2DI/1GD5 еще вполне может стать кандидатом на покупку в своей ценовой категории. Тем более, что производительность видеокарты можно поднять на 8-10% без повышения оборотов обдувающего вентилятора, чего вполне достаточно для того, чтобы сравняться с некоторыми более дорогими оверклокерскими версиями GeForce GTX 560 Ti.
