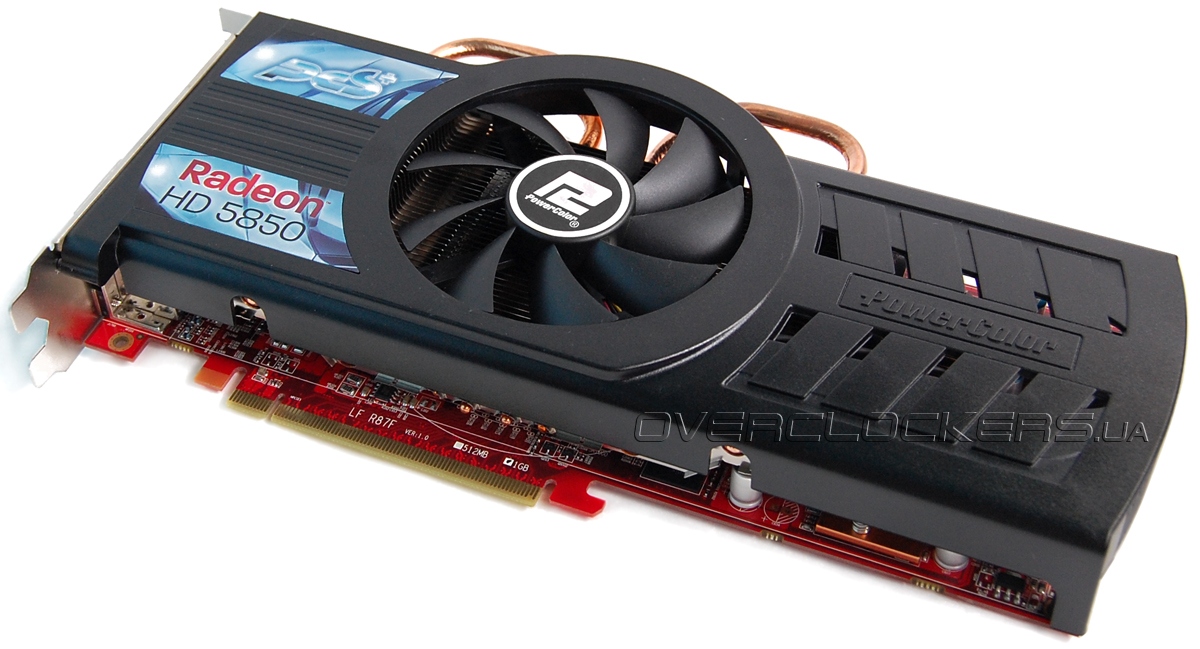

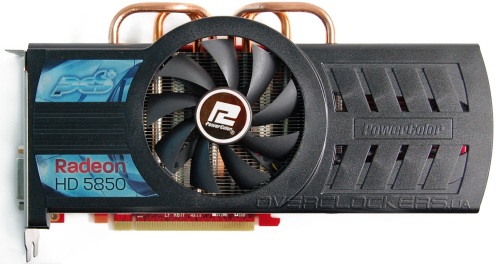

Еще одна видеокарта PowerColor, но уже относящаяся к серии продуктов PCS+, что подразумевает наличие заводского разгона.
![PowerColor PCS+ HD5850 1GB GDDR5 (AX5850 1GBD5-PPDH) PowerColor PCS+ HD5850 1GB GDDR5 (AX5850 1GBD5-PPDH)](/video/ati-radeon-hd5850/149-ati-radeon-hd5850-powercolor-pcs.jpg)
Комплектация следующая:
- переходник DVI/D-Sub;
- мостик CrossFire;
- диск с драйверами;
- инструкции.
Набор внешних интерфейсов стандартный: два DVI, HDMI и Display Port.

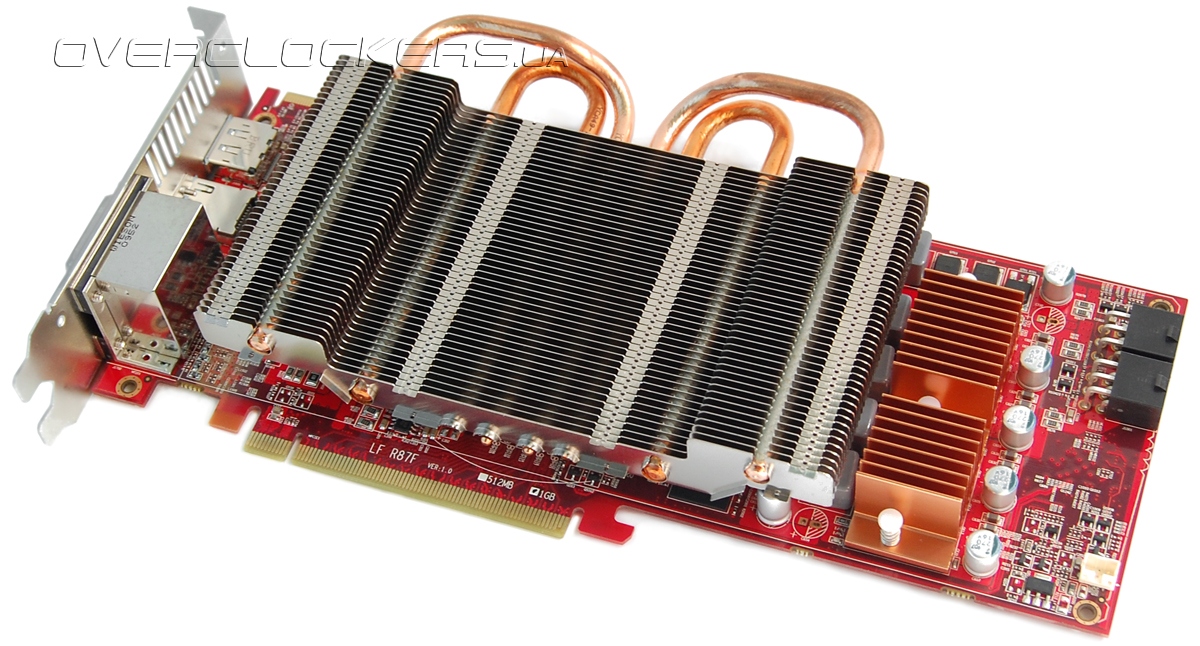

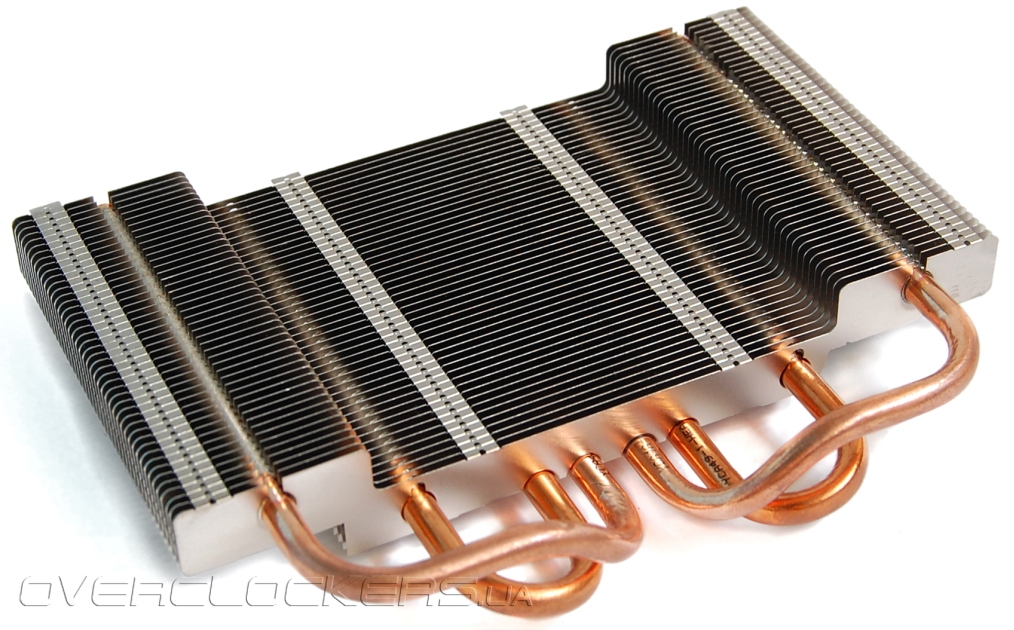

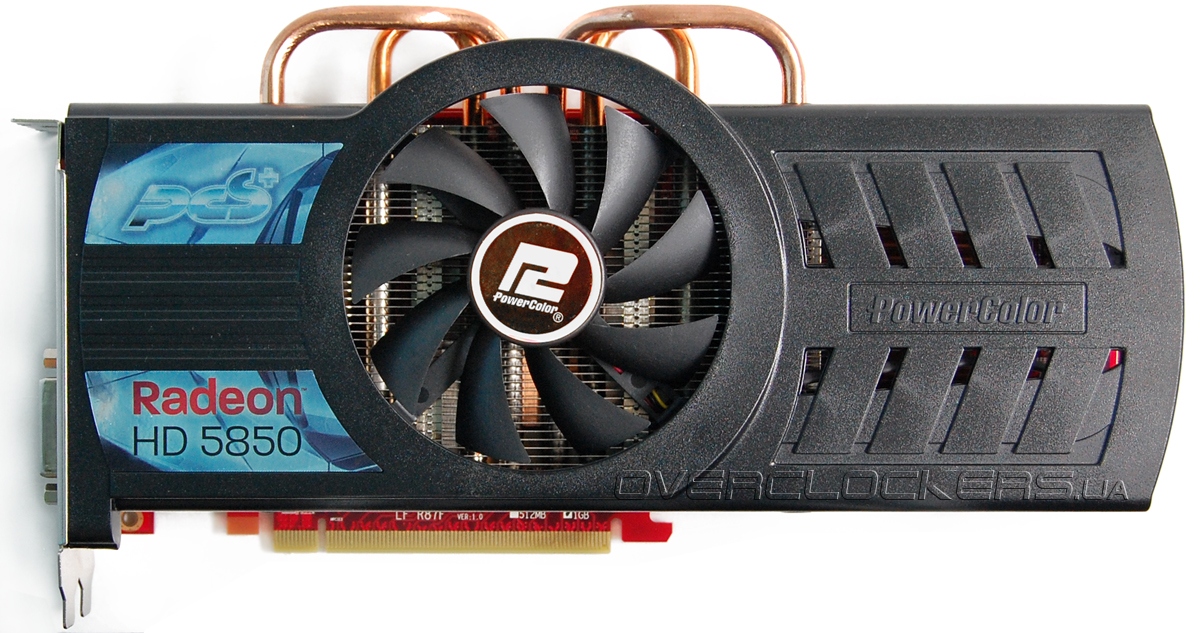

Конструкция системы охлаждения нам уже знакома. Но в данном случае используются четыре тепловые трубки диаметром 6 мм. На силовые элементы питающей цепи установлен высокий алюминиевый радиатор оранжевого цвета.

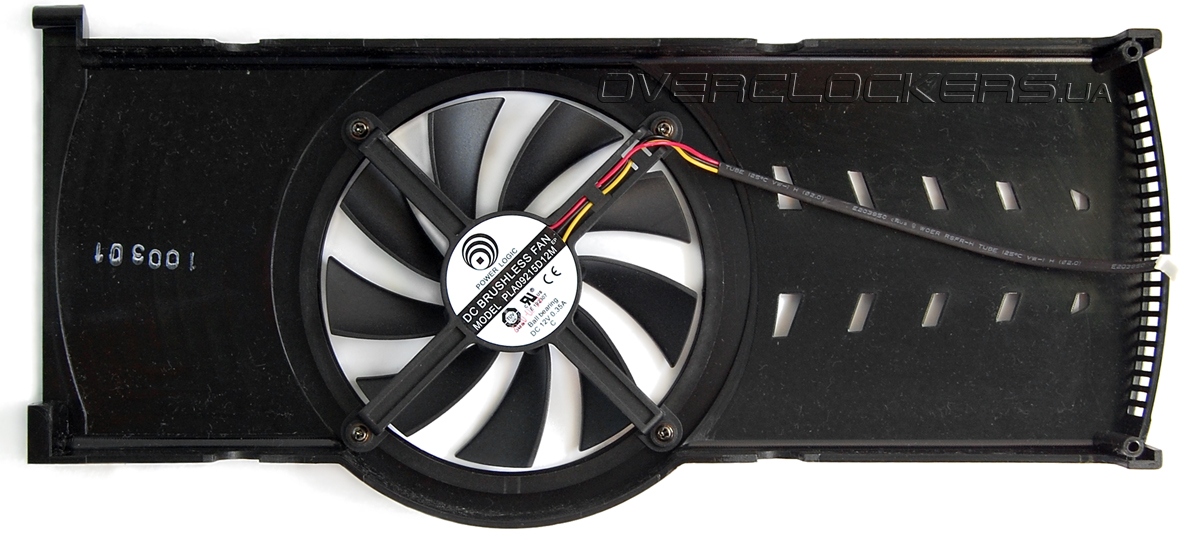

Обдувается основной радиатор 92-мм вентилятором Power Logic PLA09215D12M.

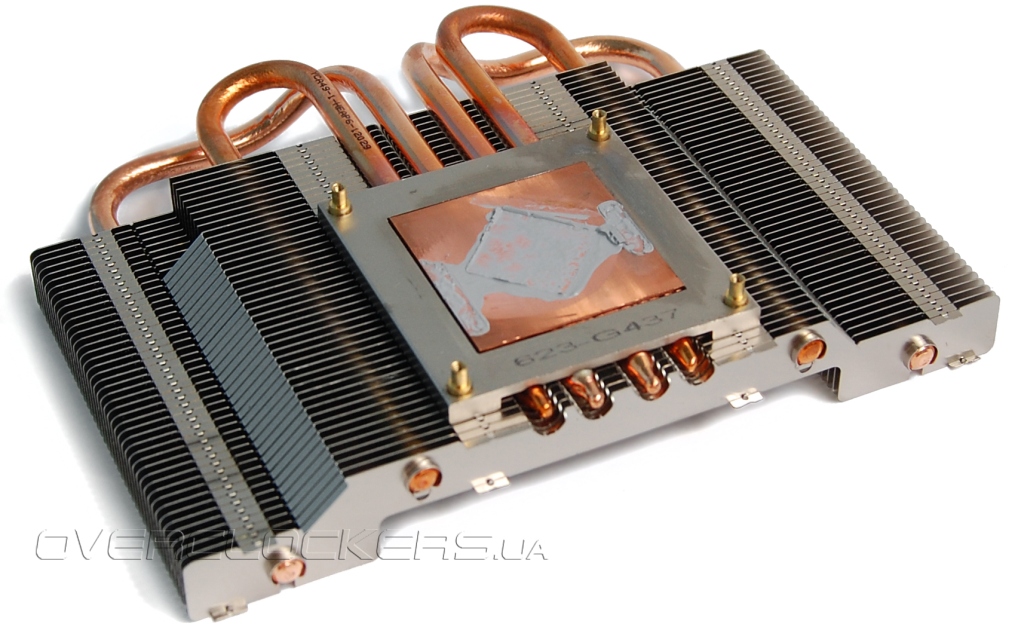

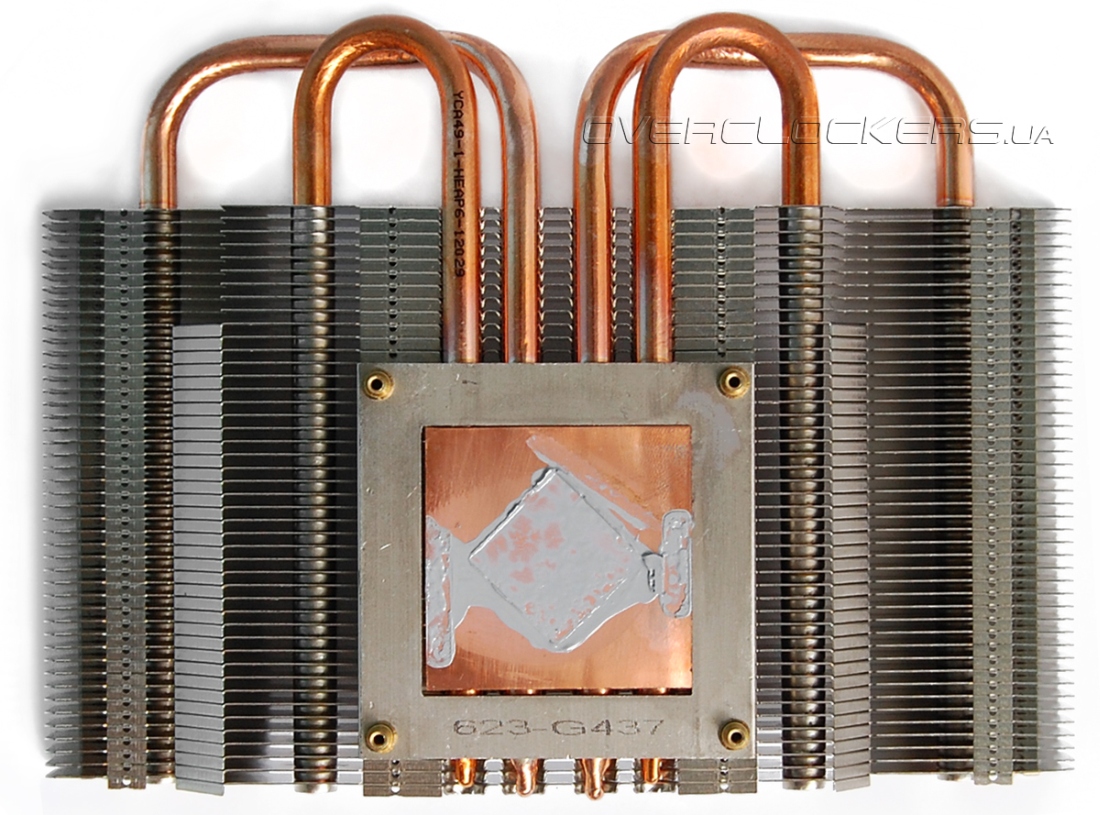

Чип контактирует с медным основанием. Термоинтерфейс при высокой температуре отличается высокой текучестью, из-за чего термопастой залито и основание кулера, и подложка кристалла GPU.

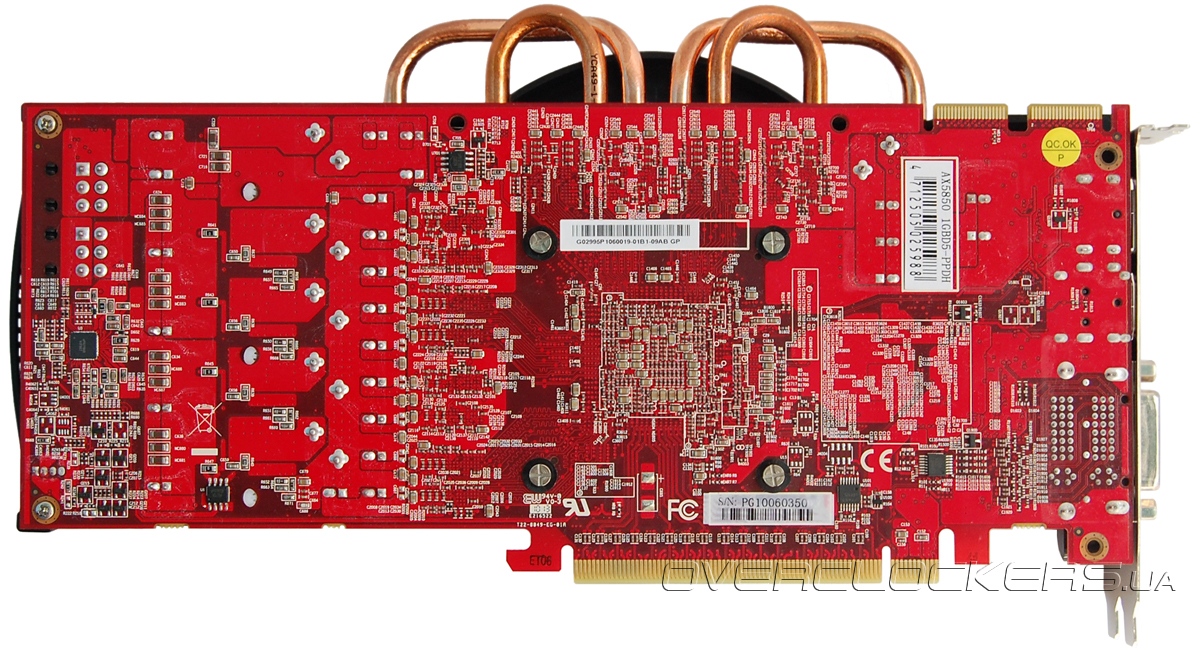

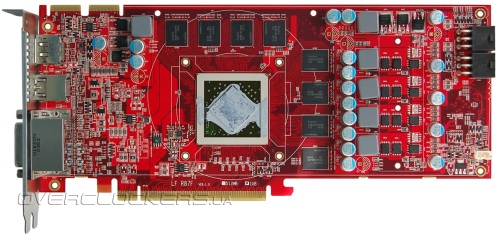

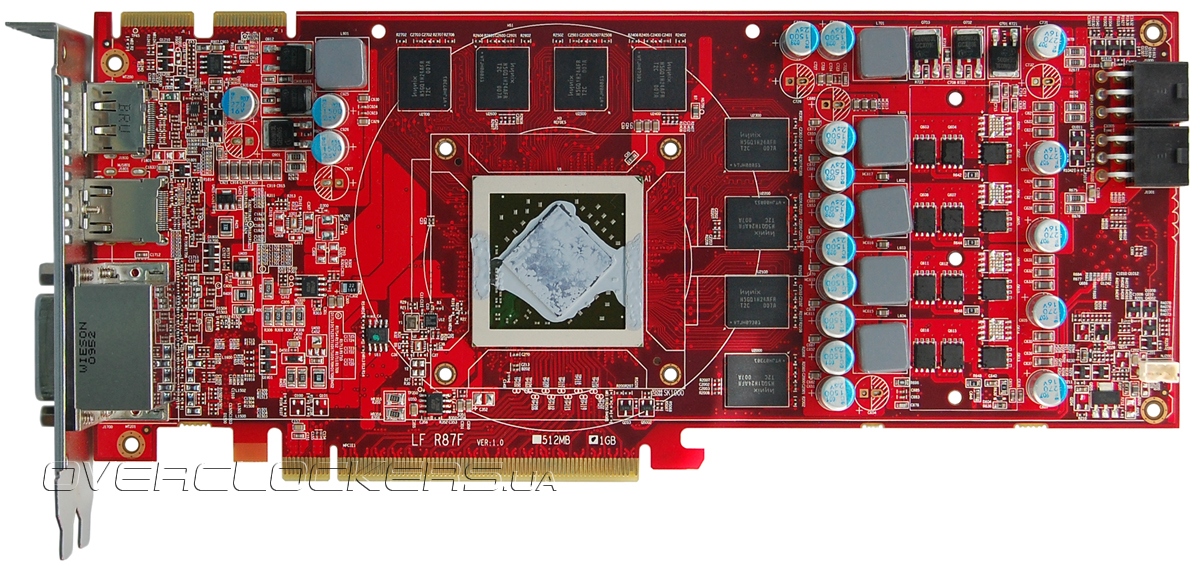

Взглянем на плату. Справа мы видим пятифазную систему питания (четыре — на ядро, одна — на питание памяти GDDR5). Кстати, если на более простом Radeon HD 5850 использовалась парочка танталовых конденсаторов, то PCS+ обходится без таких дорогих компонентов.
За питание ядра отвечает ШИМ-контроллер uP6219AK от uPI Semiconductor Corp.
![uP6219AK uP6219AK](/video/ati-radeon-hd5850/159-ati-radeon-hd5850-powercolor-pcs.jpg)
Распаяны микросхемы памяти Hynix H5GQ1H24AFR T2C.
![Hynix H5GQ1H24AFR T2C Hynix H5GQ1H24AFR T2C](/video/ati-radeon-hd5850/160-ati-radeon-hd5850-powercolor-pcs.jpg)
Рабочие частоты — 760/4200 МГц. Это на пять процентов выше стандартных.
![PowerColor PCS+ HD5850 1GB GDDR5 (AX5850 1GBD5-PPDH) PowerColor PCS+ HD5850 1GB GDDR5 (AX5850 1GBD5-PPDH)](/video/ati-radeon-hd5850/161-ati-radeon-hd5850-powercolor-pcs.png)
По температурным и шумовым параметрам видеокарта почти не отличается от рассмотренной выше простой модели. Нагрев в игровом режиме при прогоне 12-минутного теста Crysis Warhead разогрел GPU лишь до 61 °C. Вентилятор при этом работал на 43-45% от максимальных оборотов.
![PowerColor PCS+ HD5850 1GB GDDR5 (AX5850 1GBD5-PPDH) PowerColor PCS+ HD5850 1GB GDDR5 (AX5850 1GBD5-PPDH)](/video/ati-radeon-hd5850/162-ati-radeon-hd5850-powercolor-pcs.png)
В FurMark пиковая температура достигла 69 °C при работе вентилятора на 56-58% от максимума (не более 2100 об/мин).
![PowerColor PCS+ HD5850 1GB GDDR5 (AX5850 1GBD5-PPDH) PowerColor PCS+ HD5850 1GB GDDR5 (AX5850 1GBD5-PPDH)](/video/ati-radeon-hd5850/163-ati-radeon-hd5850-powercolor-pcs.png)
Эффективность системы охлаждения могла бы помочь достичь высоких частот, но на стандартном напряжении о значительном разгоне можно забыть. Исправить это помогут лишь аппаратные модификации, поскольку софтвольтмод картой не поддерживается. В нашем случае все, чего удалось добиться — стабильных 840/4852 МГц.
![PowerColor PCS+ HD5850 1GB GDDR5 (AX5850 1GBD5-PPDH) PowerColor PCS+ HD5850 1GB GDDR5 (AX5850 1GBD5-PPDH)](/video/ati-radeon-hd5850/164-ati-radeon-hd5850-powercolor-pcs.png)
И даже для такого небольшого разгона пришлось поднимать обороты вентилятора до 70%. В менее производительных режимах системы охлаждения после хорошего прогрева игровыми тестами появлялись артефакты изображения в виде шахматного поля.
