Выбираем Radeon HD 5850. Сравнение десяти видеокарт от разных производителей

HIS HD 5850 1GB (H585F1GD)

Видеоадаптеры компании HIS представлены у нас сразу тремя моделями. Первая — типичный референсный продукт.

HIS HD 5850 1GB (H585F1GD)HIS HD 5850 1GB (H585F1GD)

Комплектация следующая:
  • переходник DVI/D-Sub;
  • два переходника питания molex/PCI-E;
  • мостик CrossFire;
  • диск с драйверами;
  • инструкции.

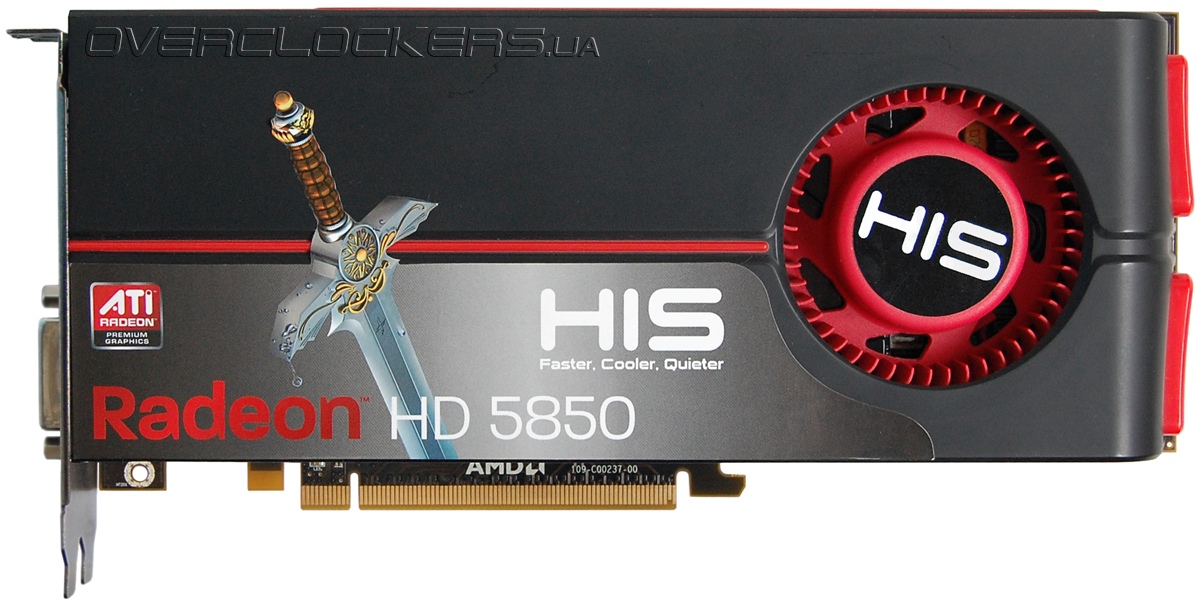

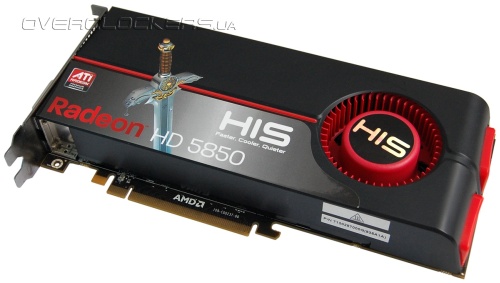

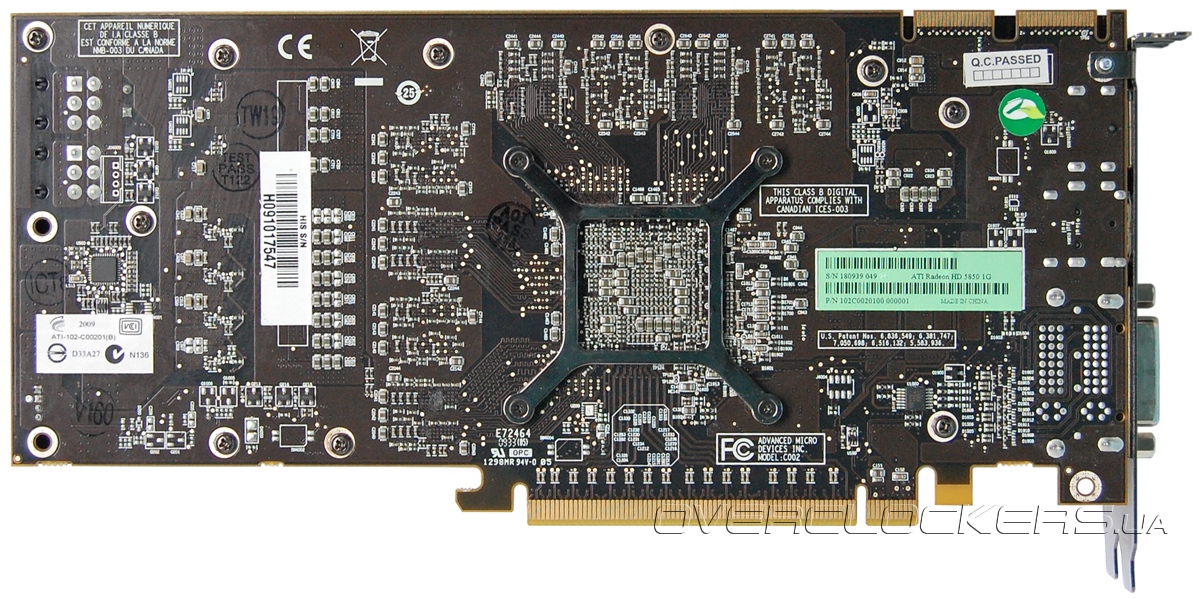

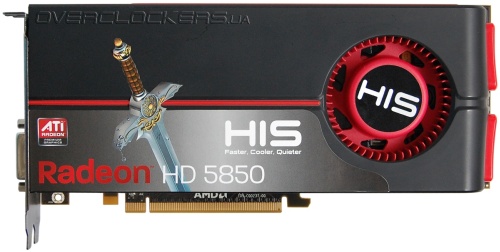

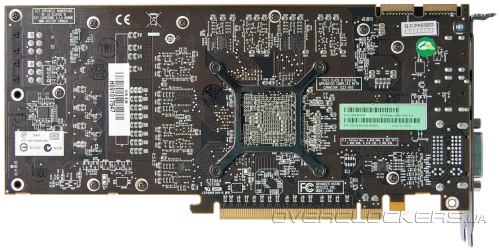

Перед нами стандартная видеокарта Radeon HD 5850, выполненная на стандартном дизайне с использованием кулера-турбины. От аналогов ее отличает лишь наклейка на пластиковом кожухе системы охлаждения и логотип на вентиляторе.

HIS HD 5850 1GB (H585F1GD)

HIS HD 5850 1GB (H585F1GD)

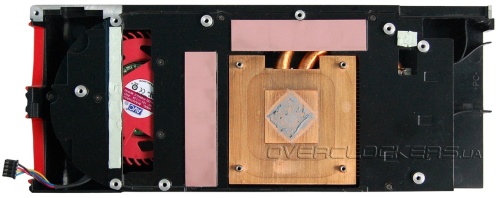

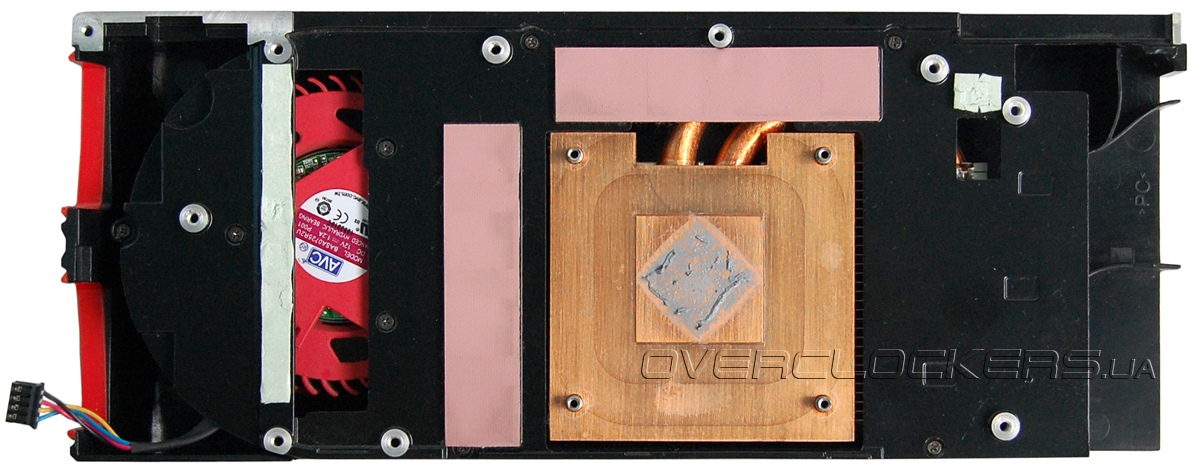

Кулер, вид снизу:

HIS HD 5850 1GB (H585F1GD)

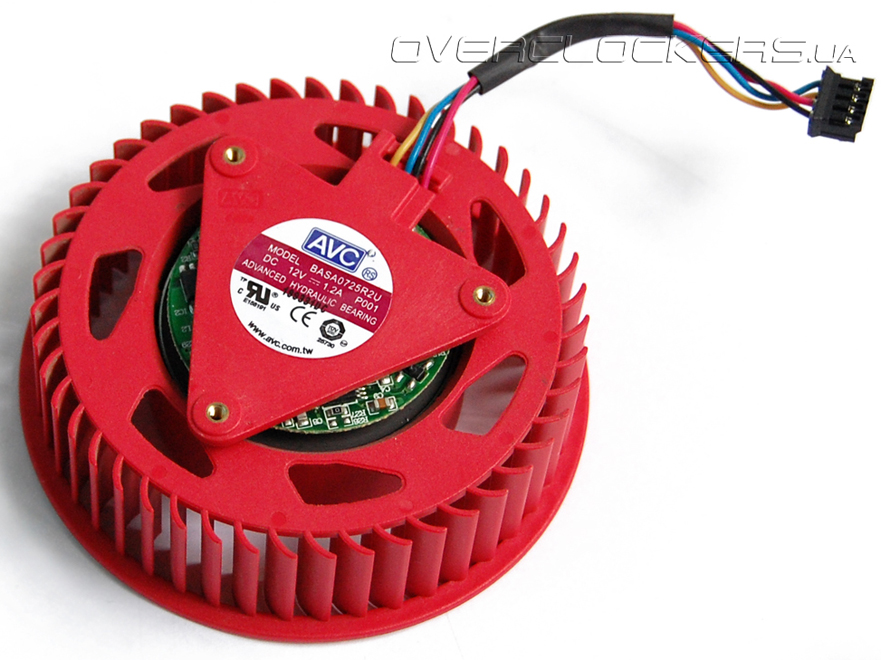

Его составные части:

HIS HD 5850 1GB (H585F1GD)

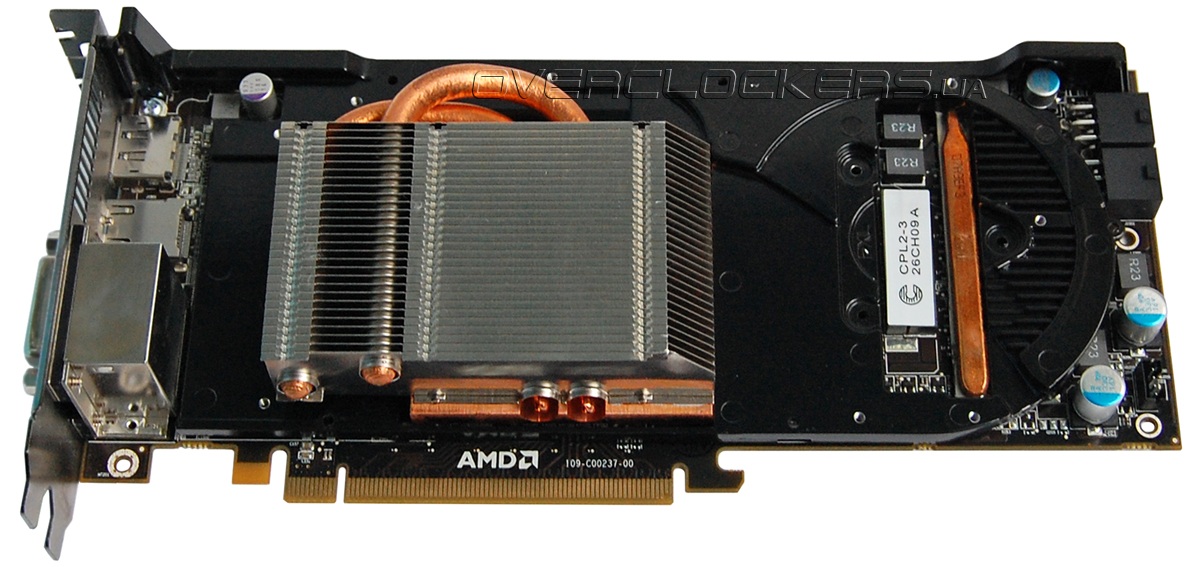

А вот такой вид имеет установленная система охлаждения без верхнего кожуха. В месте контакта с микросхемами системы питания есть небольшая тепловая трубка.

HIS HD 5850 1GB (H585F1GD)

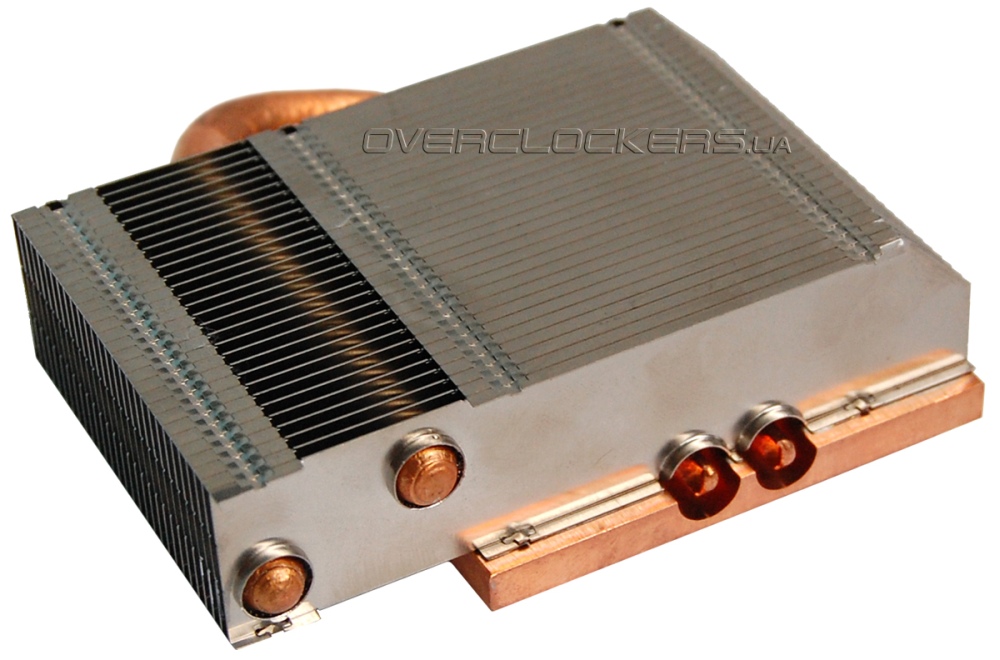

Радиатор GPU не отличается большими размерами. Его эффективность обеспечивается двумя толстыми тепловыми трубками и высокими оборотами радиального вентилятора.

HIS HD 5850 1GB (H585F1GD)HIS HD 5850 1GB (H585F1GD)

Конструкция стандартной СО довольно удачная благодаря продуманному охлаждению всех компонентов платы. Она же позволяет достичь стабильности на очень высоких частотах за счет мощного высокооборотистого вентилятора.

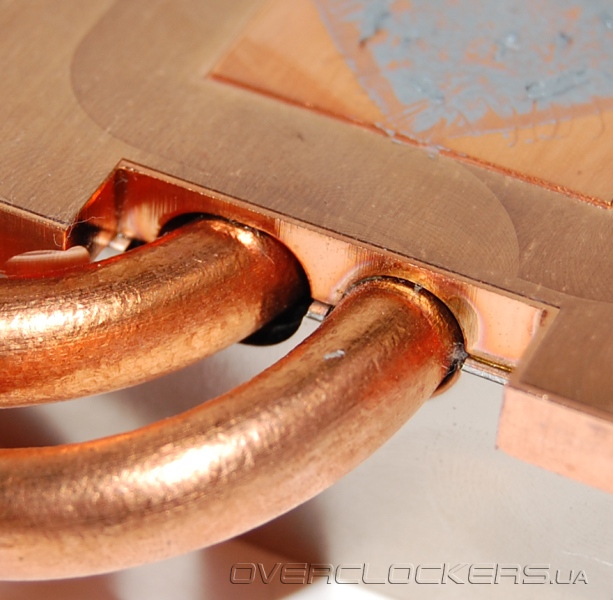

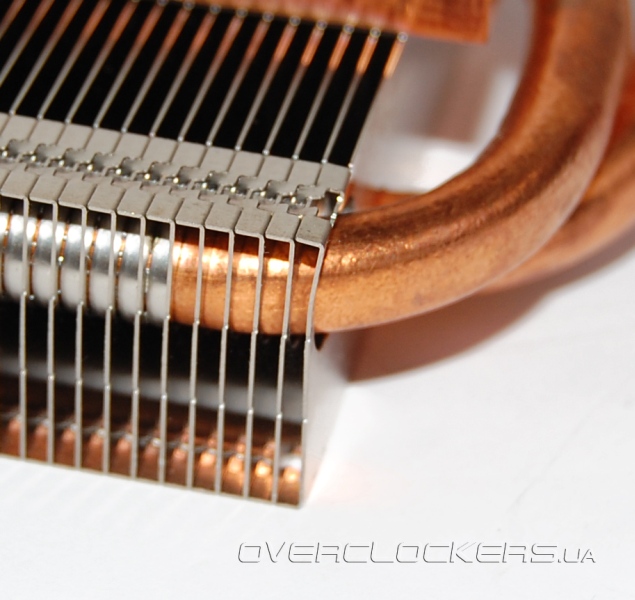

Основной радиатор имеет небольшой недостаток. Из-за большого изгиба толстых трубок трудно подогнать отверстия в пластинах точно под положение трубки. Поэтому пять пластин радиатора имеют большие отверстия на месте сгиба одной трубки, контактируя лишь со второй.

HIS HD 5850 1GB (H585F1GD) HIS HD 5850 1GB (H585F1GD)

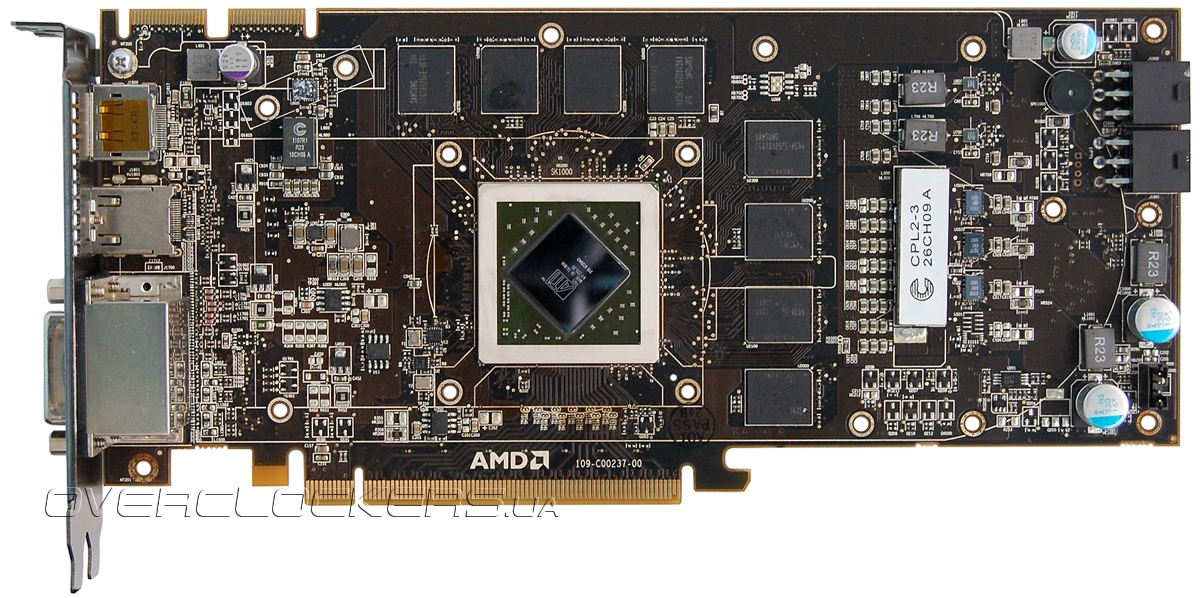

Типичный референсный дизайн с трехфазной схемой питания GPU и двухфазной подсистемой питания памяти.

HIS HD 5850 1GB (H585F1GD)

HIS HD 5850 1GB (H585F1GD)

Система питания ядра построена на микросхемах Volterra VT1157SF под управлением контроллера Volterra VT1165MF.

Volterra VT1165M Volterra VT1157SF

Данный экземпляр основан на графическом чипе, произведенном еще в 2009 году.

RV870

Распаяны обычные микросхемы памяти Samsung K4G10325FE-HC04.

Samsung K4G10325FE-HC04

Частотные характеристики стандартные — 725/4000 МГц для ядра и памяти.

HIS HD 5850 1GB (H585F1GD)

При 12-минутной нагрузке Crysis Warhead Benchmarking Tool («Ambush») при разрешении 1920x1200 на максимальных настройках со сглаживанием температура ядра достигла 76 °C.

HIS HD 5850 1GB (H585F1GD)

При 12-минутном прогоне «теста стабильности» FurMark пиковая температура достигла 86 °C.

HIS HD 5850 1GB (H585F1GD)

Данный видеоадаптер единственный из всех смог пройти все игровые тесты на частоте GPU в 1 ГГц. Напряжение было повышено до 1,25 В. Разгон памяти ограничился частотой 1228 (4912) МГц.

HIS HD 5850 1GB (H585F1GD)

Этот референсный видеоадаптер мы заодно проверили на разгон в более практичном режиме при работе вентилятора на 40% от максимума (2330 об/мин). Нельзя сказать, что видеокарта в таком режиме тихая, шум очень даже заметен, но еще вполне терпим. Вот только разогнать толком при таком охлаждении карту не удалось. После долгих проб удалось пройти 12-минутный тест Crysis Warhead при разрешении 1920x1200 с AA4x на частоте 850 МГц и номинальном напряжении, но следующие пять минут нагрузки уже привели к перегреву и подвисанию 3D-приложений. Говоря о перегреве, мы имеем в виду, в первую очередь, микросхемы Volterra , ведь температура самого ядра не превышала и 80 °C.
