Radeon HD 5830. Младший представитель Cypress в сравнении с конкурентами и старшими моделями

После успешного старта Radeon HD 5870 и Radeon HD 5850 в модельном ряде AMD образовалась небольшая ниша между старшими продуктами на базе топового графического чипа RV870 и моделями среднего класса серии HD 5700. И по цене, и по уровню производительности разница между ними вышла довольно большая. Требовалась некая промежуточная модель, которая к тому же, наконец-то, смогла бы полностью заменить старый одночиповый флагман компании в лице Radeon HD 4890.

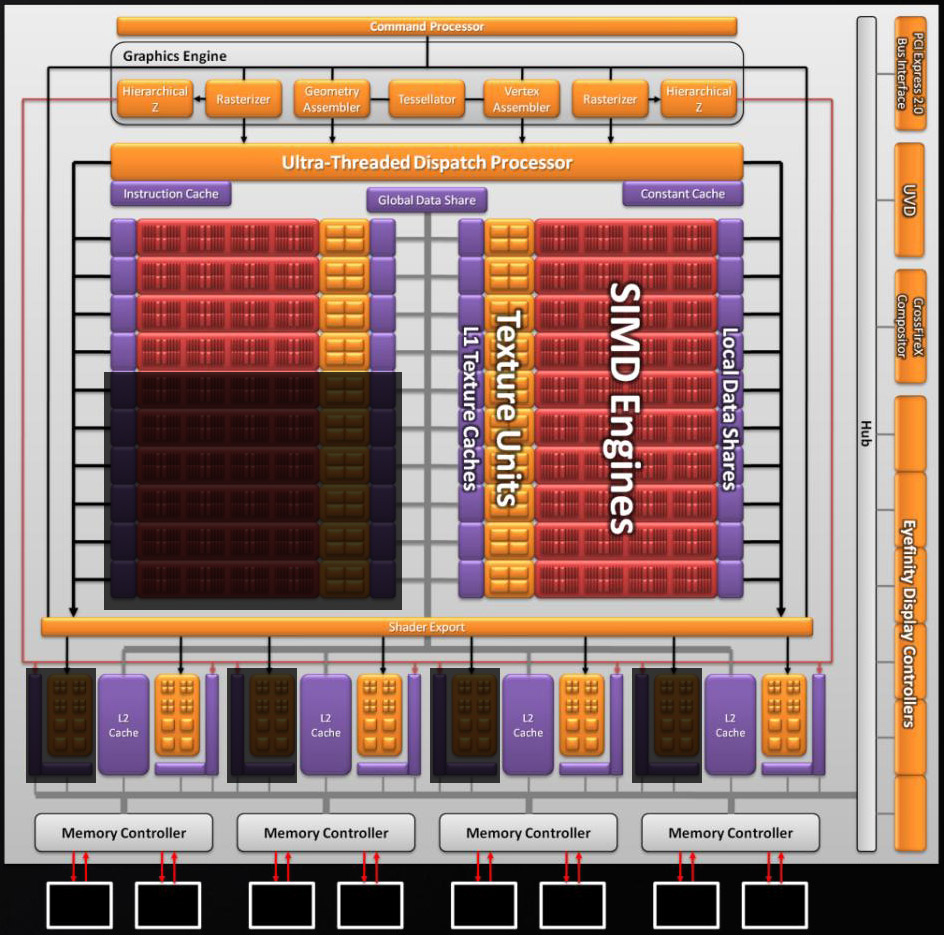

Не тратя силы на разработку нового графического процессора, компания AMD поступила довольно просто и выпустила еще одну урезанную версию RV870. Но в отличие от популярного Radeon HD 5850 новый видеоадаптер вышел настоящим «огрызком». Из 20 SIMD-ядер полноценного Cypress, у Radeon HD 5830 остались лишь 14, т.е. вместо 1600 универсальных потоковых процессоров младшая модель обходится 1120. Соответственно, и количество текстурных блоков уменьшилось до 56 (по 4 на одно SIMD-ядро). Как видим, количество вычислительных блоков уменьшилось на целых 42%. А число блоков рендеринга и вовсе урезали вдвое — до восьми. Прямо как у RV840 или старого RV770.

Radeon HD 5830


С такими характеристиками изначально рассчитывать на высокий уровень производительности не стоит. Но если сравнивать со старыми решениями серии Radeon HD 4800, то новый ускоритель Radeon HD 5830 все равно немного лучше. Преимуществ над Radeon HD 5770 еще больше, ведь последняя оснащена 128-битным интерфейсом доступа к памяти, в то время как у новой карты осталась полноценная 256-битная шина.

Чтобы немного компенсировать огромное число отключенных вычислительных блоков, рабочая частота ядра установлена на 800 МГц, что на 10% выше чем у старшего Radeon HD 5850, но ниже чем у топового Radeon HD 5870 (850 МГц). А вот память GDDR5 функционирует на тех же 4 ГГц, что и у Radeon HD 5850. Учитывая хороший разгонный потенциал RV870 и чипов GDDR5 нового поколения, можно еще надеяться на неплохой разгон относительно начальных характеристик.

Видеоадаптер Radeon HD 5870 Radeon HD 5850 Radeon HD 5830 Radeon HD 5770 Radeon HD 4890
Ядро Cypress (RV870) Cypress (RV870) Cypress (RV870) Juniper (RV840) RV770
Количество транзисторов, млн. шт 2154 2154 2154 1040 959
Техпроцесс, нм 40 40 40 40 55
Площадь ядра, кв. мм 334 334 334 170 282
Количество потоковых процессоров 1600 1440 1120 800 800
Количество текстурных блоков 80 72 56 40 40
Количество блоков рендеринга 32 32 16 16 16
Частота ядра, МГц 850 725 800 850 850
Шина памяти, бит 256 256 256 128 256
Тип памяти GDDR5 GDDR5 GDDR5 GDDR5 GDDR5
Объём памяти, МБ 1024 1024 1024 1024 1024
Частота памяти, МГц 4800 4000 4000 4800 3900
Поддерживаемая версия DirectX 11 11 11 11 10.1
Интерфейс PCI Express 2.1 PCI Express 2.1 PCI Express 2.1 PCI Express 2.1 PCI Express 2.0
Заявленная потребляемая мощность, нагрузка/простой, Вт 188/27 170/27 175/25 108/18 190/60

В плане энергопотребления Radeon HD 5830, к сожалению, не радует низкими показатели на фоне своих собратьев. Согласно официальным данным, пиковая потребляемая мощность у этого адаптера даже немного выше чем у Radeon HD 5850. Впрочем, все не так плохо, если брать в расчет старые Radeon HD 4890, которые отличаются еще большими «аппетитами».

А вот смогут ли Radeon HD 5830 составить достойную конкуренцию старым решениям, мы как раз и постараемся выяснить по итогам наших тестов. Но для начала рассмотрим реальный продукт данной серии.


Sapphire HD5830 1GB GDDR5

К нам попал видеоадаптер компании Sapphire в OEM-комплектации. Карта запакована в простой пупырчатый пакетик с набором следующих аксессуаров:
  • переходник DVI/D-Sub;
  • переходника питания «molex–PCI-E»;
  • мостик CrossFire;
  • диск с драйверами.

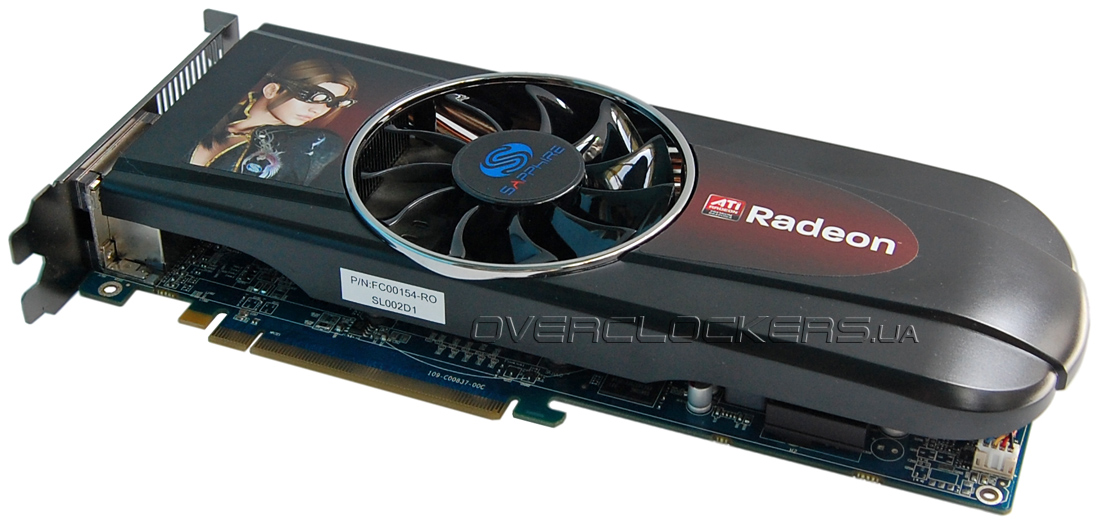

Графический ускоритель полностью отличается от типовых видеокарт данной серии, выделяясь как дизайном PCB, так и уникальной системой охлаждения.

Sapphire HD5830 1GB GDDR5

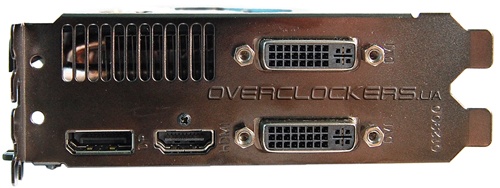

Видеокарта оснащена двумя разъемами DVI, по одному HDMI и Display Port.

Sapphire HD5830 1GB GDDR5

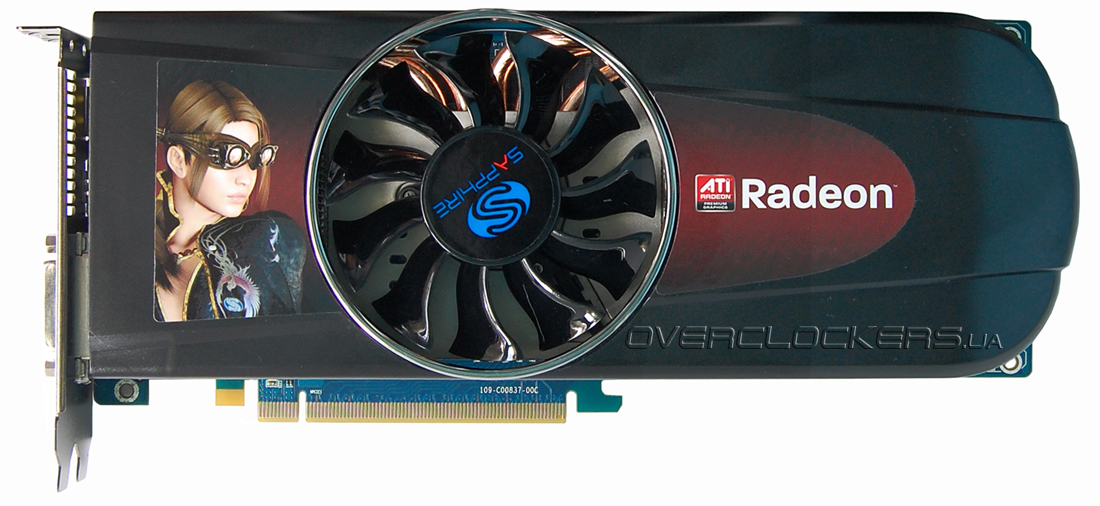

В глаза бросается большой (если не сказать огромный) вентилятор системы охлаждения на всю ширину платы (90 мм) с оригинальной изогнутой формой лопастей.

Sapphire HD5830 1GB GDDR5

Sapphire HD5830 1GB GDDR5

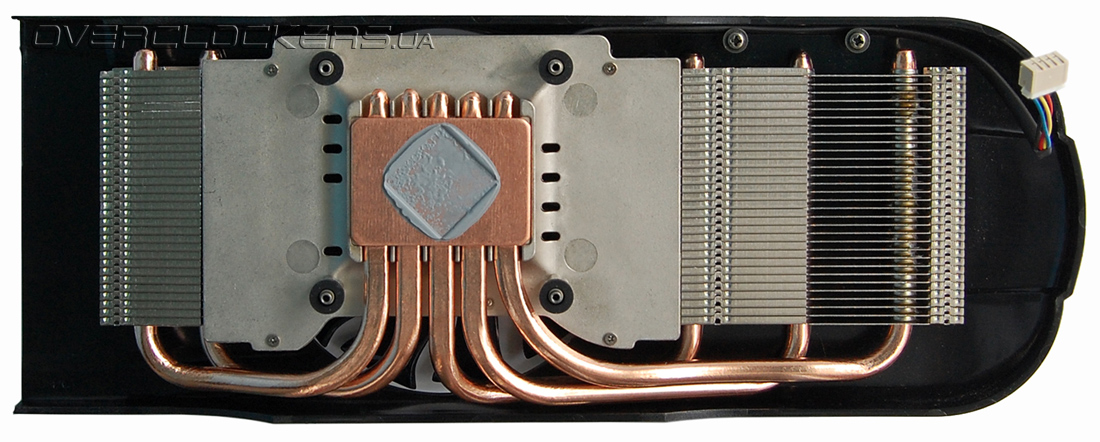

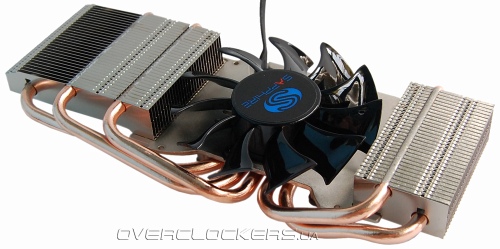

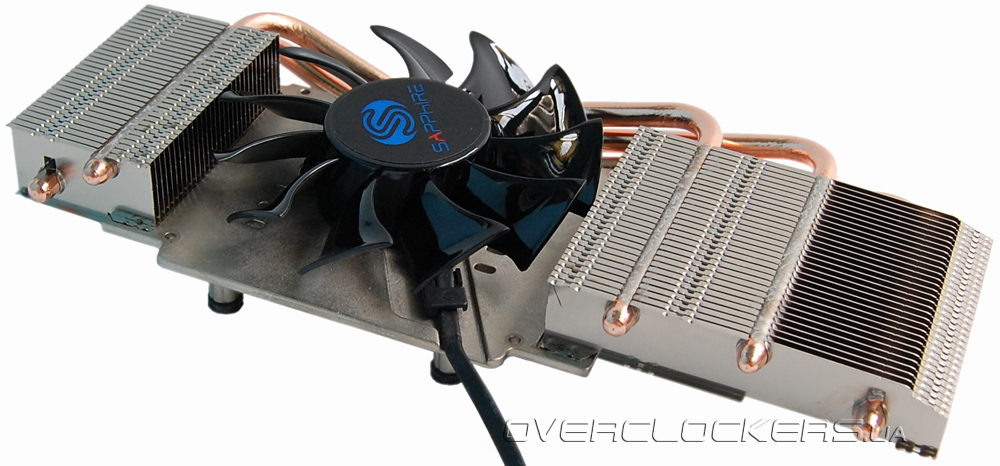

Радиатор же не отличается большими размерами. Зато вся конструкция пронизана пятью тепловыми трубками.

Sapphire HD5830 1GB GDDR5

Sapphire HD5830 1GB GDDR5

Sapphire HD5830 1GB GDDR5

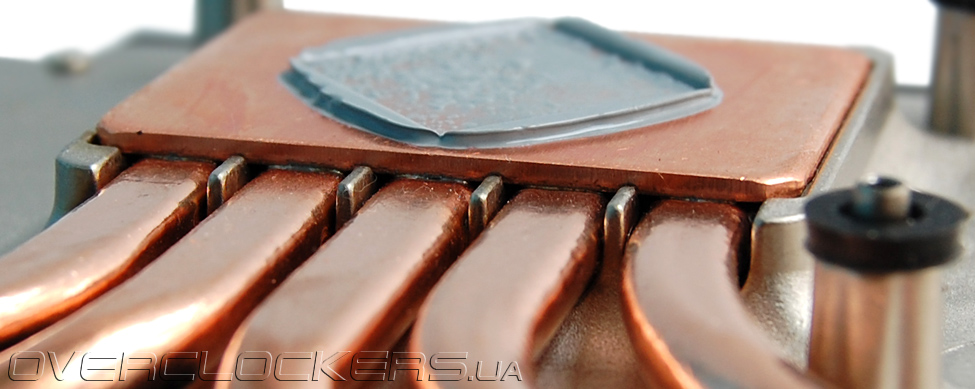

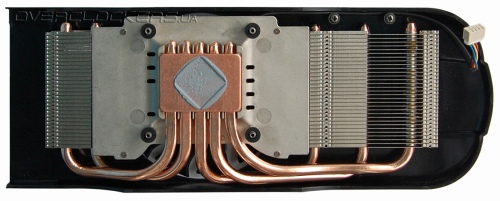

Трубки немного приплюснуты у основания и напаяны на медную пластину теплосъемника.

Sapphire HD5830 1GB GDDR5

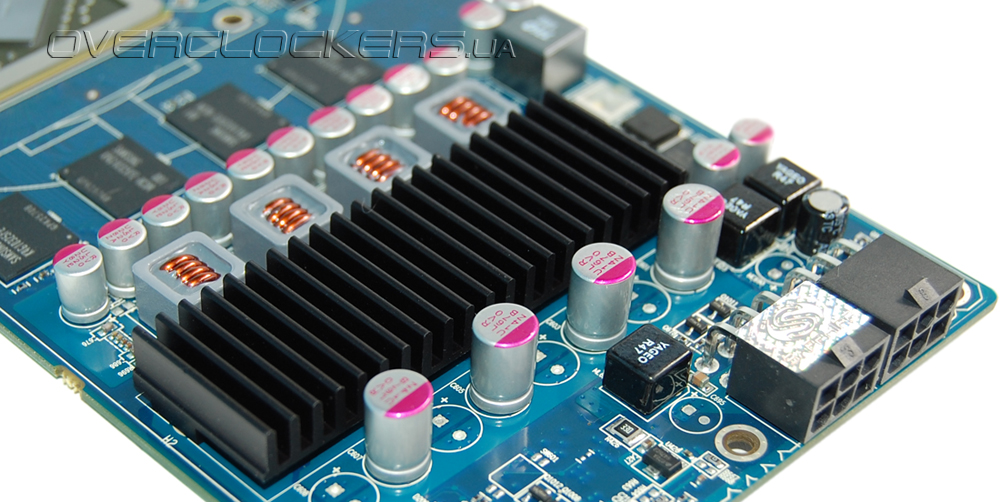

Для охлаждения элементов цепи питания предусмотрен отдельный простой ребристый радиатор.

Sapphire HD5830 1GB GDDR5

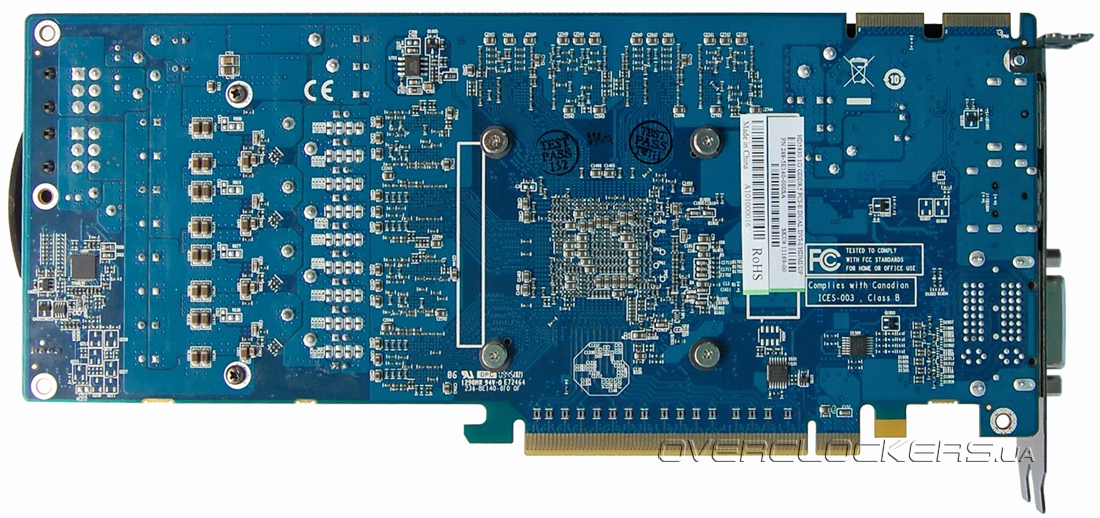

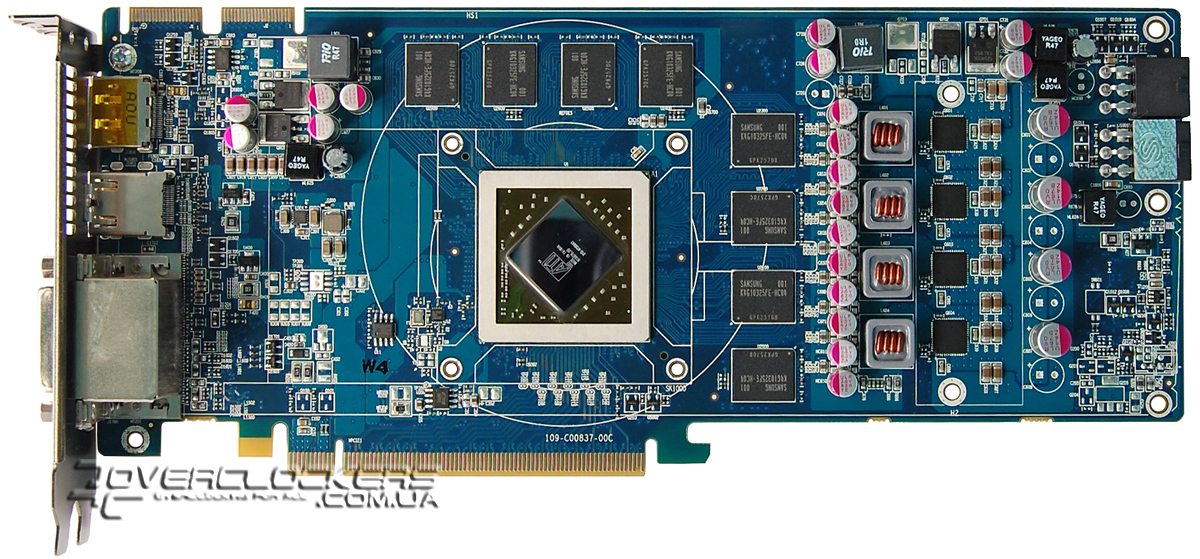

Сама же плата имеет следующий вид:

Sapphire HD5830 1GB GDDR5

Главное отличие от референса кроется в переработанной подсистеме питания. У Sapphire HD5830 1GB GDDR5 она построена на DrMOS-микросхемах R2J20602 производства японской компании Renesas. Подобные микросхемы обычно применяются в материнских платах, причем DrMOS от Renesas используются в недешевых топовых продуктах, к примеру, плата MSI 790FX-GD70 использует R2J20604.

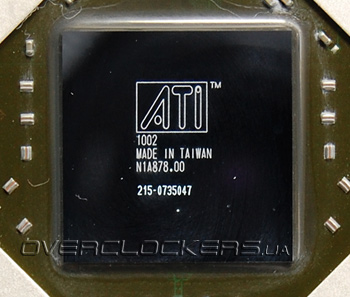

Графический чип RV870 работает на положенных ему 800 МГц.

RV870

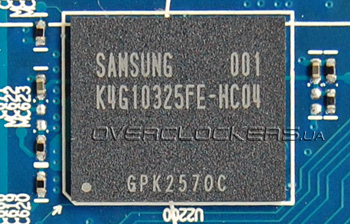

На плате распаяны микросхемы GDDR5 Samsung K4G10325FE-HC04 со временем доступа 0,4 нс, так что вполне можно рассчитывать на эффективные 5 ГГц вместо номинальных 4 ГГц.

Samsung K4G10325FE-HC04

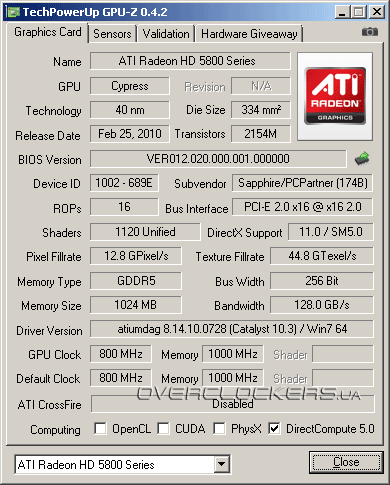

В повторение всего вышесказанного скриншот программы CPU-Z с характеристиками видеокарты Radeon HD 5830.

Sapphire HD5830 1GB GDDR5

В 2D частоты снижаются с 800/4000 МГц до 157/1200 МГц.

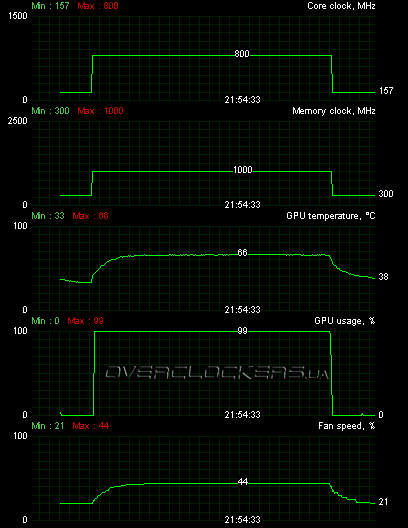

Система охлаждения продемонстрировала отличную эффективность. В стресс-тесте Fur Rendering Benchmark при разрешении 1680х1050 температура чипа не превысила 66 градусов Цельсия (при 21 °С в помещении). При 44% оборотов вентилятора это просто отличный результат. В простых 3D-приложениях (т.е. в реальных играх), пиковая температура была еще ниже, а обороты вентилятора не превышали отметку 40% от максимума (примерно 1500 об/мин), уровень шума при этом был минимальный. В простое вентилятор вообще практически бесшумный, его обороты остаются в пределах 36% (1360 об/мин).

Sapphire HD5830 1GB GDDR5

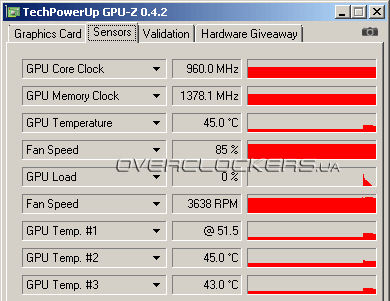

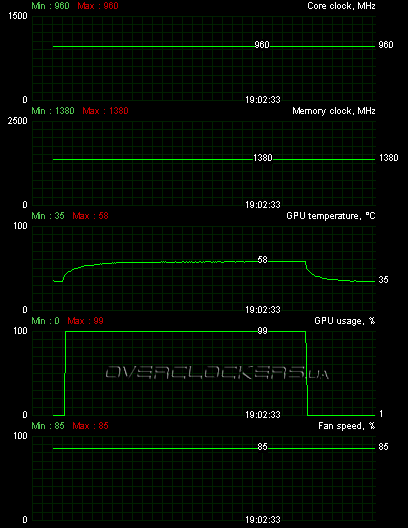

В плане разгона видеокарта Sapphire нас тоже не разочаровала. В отличие от референсных моделей серии HD 5800 у данного экземпляра нет возможности программного управления напряжением GPU, что, впрочем, не помешало достичь полной стабильности на частоте 960 МГц (на 20% выше номинала). Память Samsung тоже продемонстрировала отличные оверклокерские возможности и полную стабильность на эффективной частоте 5512 МГц (на 37% выше номинала и на 10% выше возможностей самих микросхем).

Sapphire HD5830 1GB GDDR5

Sapphire HD5830 1GB GDDR5

Надо отметить, что для разгона мы не меняли родную СО, но обороты вентилятора повышали до 85%, что было чревато очень высоким гулом, и подобный режим никак нельзя назвать практичным. Но изначально мы проводили все тесты в автоматическом режиме управления оборотами вентилятора. Правда, карта не выдержала интенсивной нагрузки и после пяти часов тестов начались небольшие проблемы. Дав ей пять минут остыть, мы установили более высокие обороты и без проблем прошли все тесты на тех же частотах. Так что, на практике для повседневного использования придется или ограничиться чуть меньшими частотами, или все же пожертвовать акустическим комфортом и немного поднимать обороты вентилятора. Но даже тот факт, что при значительном разгоне родной кулер смог обеспечить длительную работоспособность в стандартном «тихом» режиме, говорит о его высокой эффективности.
