Обзор материнской платы MSI 790FX-GD70 под Socket AM3

Недавно на нашем сайте мы рассматривали плату MSI 790XT-G45 под Socket AM2+, теперь настала очередь и старшей модели на базе системной логики AMD 790FX. Особенности этого топового чипсета в деталях были описаны в одном из наших материалов, поэтому без лишних слов сразу перейдем к объекту нашего обзора.


MSI 790FX-GD70

Модель MSI 790FX-GD70
Чипсет AMD 790FX + SB750
Процессоры Socket AM3 Phenom II, Athlon II, Sempron
Шина HT HyperTransport 3.0
Память 4 DIMM DDR3 SDRAM 800/1066/1333/1600*/1800*/2133*(OC) (16GB max)
Количество подключаемых вентиляторов 5
Слоты PCI-E 4 PCI Express x16 (две видеокарты работают в режиме x16+x16, четыре – в режиме x8+x8+x8+x8)
1 PCI Express x1
Слоты PCI 2
Порты USB 2.0 12 (7 разъемов на задней панели + один eSATA/USB)
ATA-133 1 канал (два устройства)
Serial ATA 8 каналов SATA-II
RAID RAID 0, 1, 5, 10 + JBOD (6 SATA на SB750)
RAID 0, 1 + JBOD (2 SATA на JMB322)
Встроенный звук Восьмиканальный HDA кодек Realtek ALC889
Встроенная сеть 2l Gigabit Ethernet Realtek RTL 8111DL
FireWire 1394 VIA VT6315N
BIOS AMI BIOS
Форм-фактор ATX
Размеры 304 x 245 мм
Дополнительные возможности Active Phase Switching, OC Dial, кнопки Power, Reset, Clear CMOS, POST-индикатор

MSI 790FX-GD70 поставляется в большой массивной коробке, выполненной в красно-белых тонах, ставших в последнее время традиционными для компании.

MSI 790FX-GD70

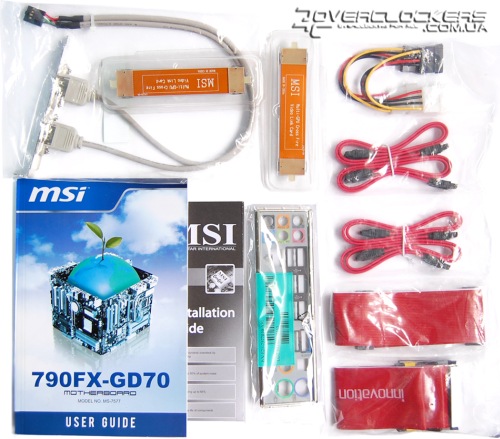

Комплект поставки довольно богатый:
  • 4 кабеля SATA;
  • один кабель IDE;
  • один кабель FDD;
  • два переходника питания для SATA-устройства;
  • заглушка для задней панели корпуса с двумя USB 2.0;
  • два мостика CrossFire;
  • задняя планка I/O;
  • набор M-Connectors для упрощенного подключения разъемов передней панели;
  • диск с драйверами и ПО;
  • инструкции.

MSI 790FX-GD70

M-Connectors представляют собой набор колодок, которые устанавливаются в соответствующие контактные группы для подключения кнопок и разъемов передней панели (USB и IEEE1394), а уже к этим колодкам и подключаются все необходимые кнопки, индикаторы или разъемы. Это удобно тем что, на такой стойке сразу же подписаны все контакты, да и временный демонтаж платы из корпуса удобен тем, что для повторного подключения достаточно лишь вставить M-Connectors с уже подключенными всеми контактами.

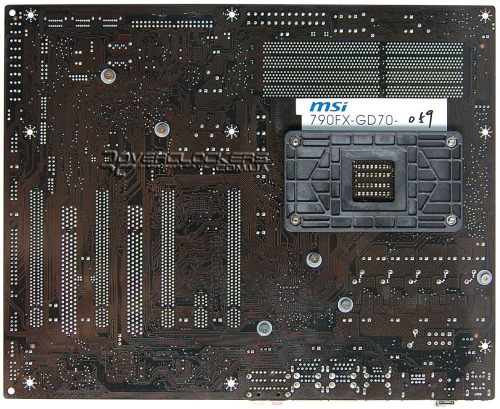

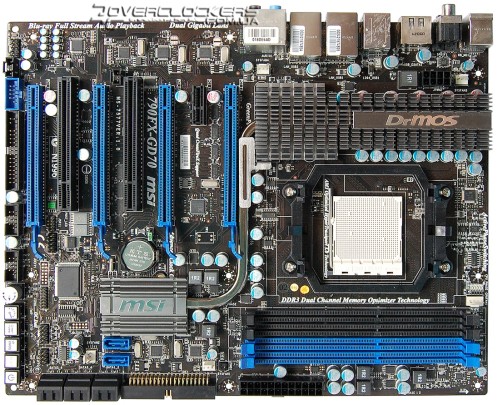

MSI 790FX-GD70 размером 304x245 выполнена на текстолите коричневого цвета и, как и все последние серии материнских плат тайваньской компании, имеет однотонный дизайн всех разъемов и системы охлаждения. С одной стороны — это хорошо, так как «новогодние елки» уже приелись, но с другой стороны не все контакты у некоторых разъемов подписаны, что усложнит сборку системы без инструкции.

MSI 790FX-GD70

MSI 790FX-GD70

Поскольку MSI 790XT-G45 выполнена в конструктиве Socket AM3, то список совместимых моделей ограничен лишь новыми процессорами для этого разъема (Phenom II, Athlon II и новые Sempron). Плата позволяет установить до 16 ГБ памяти DDR3. Кроме стандартных режимов DDR3-800/1066/1333, согласно заявлениям производителя, данная модель поддерживает DDR3-1600/1800 и даже 2133-мегагерцовые модули.

Четыре разъема PCI Express x16 позволяют объединить соответствующее число видеокарт в режиме CrossFire по формуле «x8+x8+x8+x8». Если использовать только две видеокарты, то они будут работать на полной пропускной способности слотов PCI Express 2.0 x16. Так же на плате имеется один PCI Express x1 и два стандартных PCI.

Набор системной логики кроме AMD 790FX включает типичный для топовых продуктов южный мост SB750.

MSI 790FX-GD70 MSI 790FX-GD70

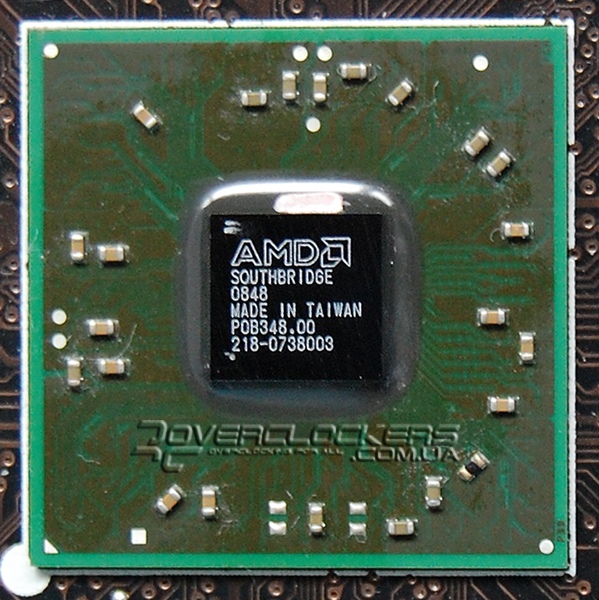

AMD 790FX (слева) и SB750 (справа)

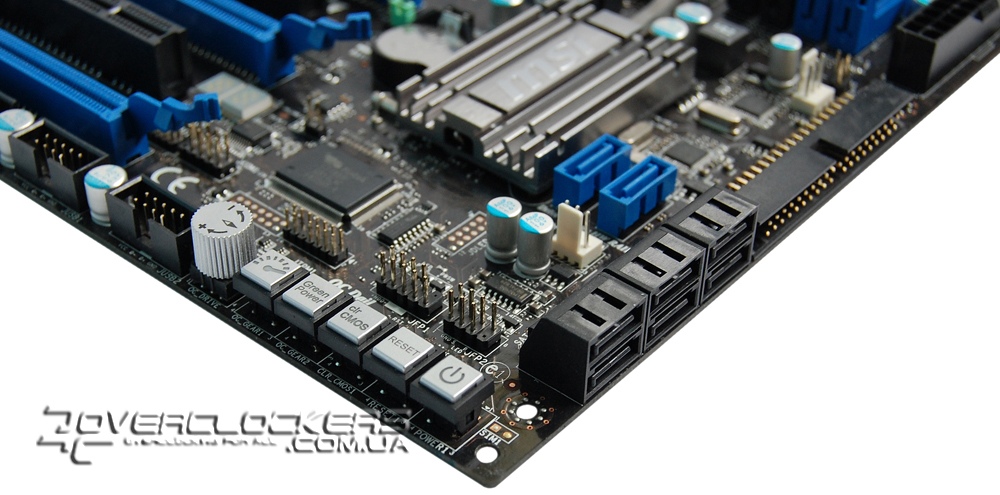

AMD SB750 обеспечивает поддержку шести каналов SATA-II с возможностью организации RAID-массивов уровней 0, 1, 5, 10 и JBOD, одного IDE-канала на два устройства и 12 USB. Соответствующие разъемы SATA и IDE расположены параллельно плоскости платы, что облегчает доступ к ним даже в случае установки массивных видеоадаптеров. Остальные периферийные разъемы тоже сосредоточены вдоль краев платы, что не затруднит подключение и прочих устройств.

MSI 790FX-GD70

Также на MSI 790XT-G45 распаяно два контроллера JMicron JMB322, один обеспечивает поддержку еще двух SATA (с поддержкой RAID 0, 1), а второй — одного eSATA. Гигабитный сетевой адаптер тоже представлен в «двойном» варианте, на базе пары Realtek 8111DL. В качестве звукового кодека используется Realtek ALC889.

JMicron JMB322 Realtek 8111DL Realtek ALC889

Имеется у данной модели и поддержка IEEE1394 благодаря контроллеру VIA VT6315N (один разъем находится на плате, а один вынесен на заднюю панель). Мониторинг осуществляется чипом Fintek F71889F, а тактовым генератором выступает Realtek RTM880N-793.

VIA VT6315N Fintek F71889F Realtek RTM880N-793

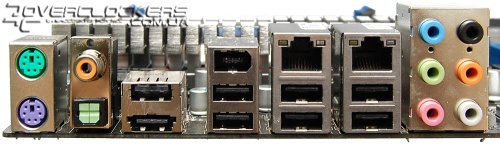

На заднюю панель, кроме стандартных двух PS/2 и шести аудиоразъемов, вынесены семь USB, один спаренный eSATA/USB, один порт FireWire, два порта Ethernet, а так же цифровой и оптический S/PDIF.

MSI 790FX-GD70

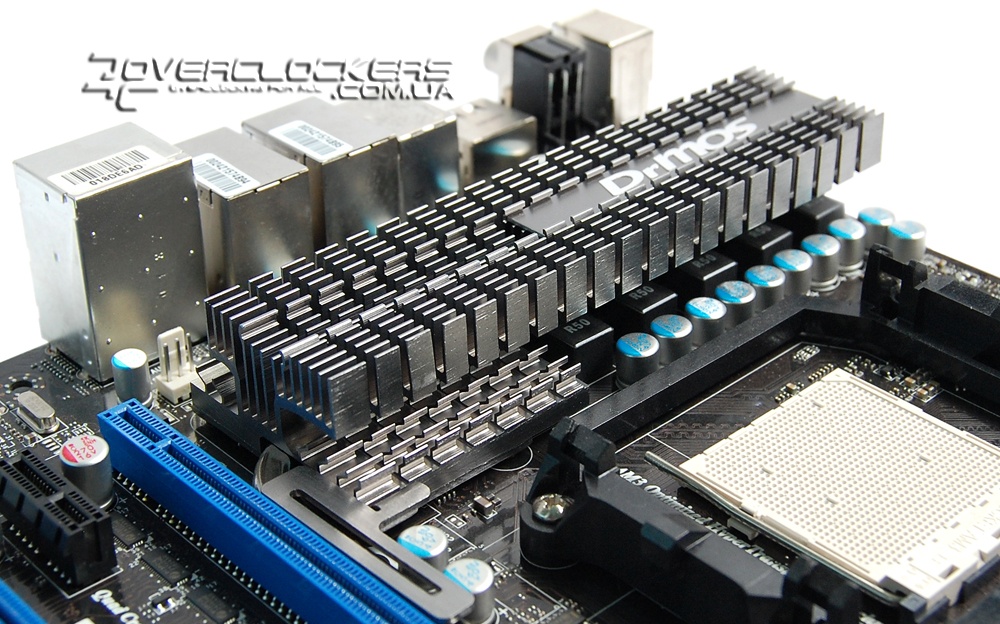

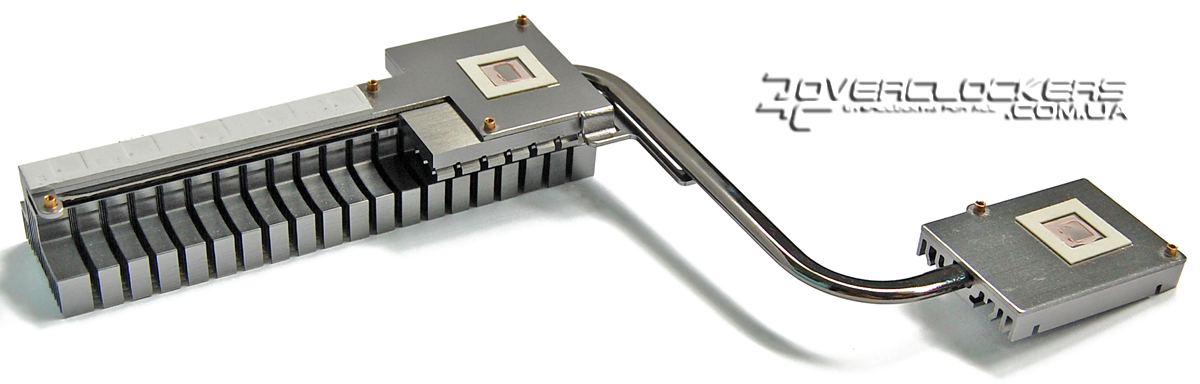

Охлаждение платы представлено довольно массивным радиатором на чипсете AMD 790FX и силовых элементах подсистемы питания, который соединяется тепловой трубкой с радиатором южном моста. Вся эта конструкция крепится к плате шестью винтами с пружинами.

MSI 790FX-GD70

MSI 790FX-GD70

MSI 790FX-GD70 MSI 790FX-GD70

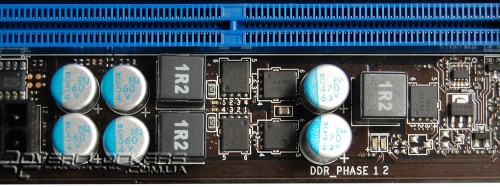

Питание CPU осуществляется по четырехфазной схеме, встроенного контроллера памяти — по однофазной.

MSI 790FX-GD70

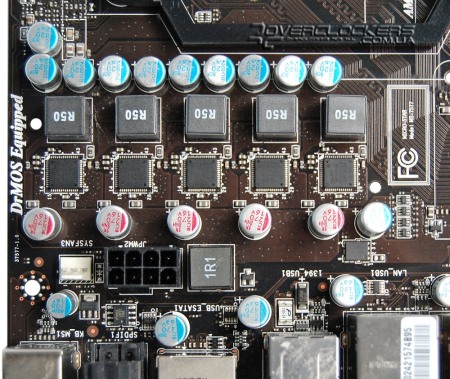

Данная плата выполнена по технологии DrMOS (Driver MOSFET), поэтому в цепи питания вместо обычных транзисторов применяются сложные интегральные преобразователи напряжения Renesas R2J20604 японского производства, сочетающие в одном корпусе два транзистора и управляющий ими драйвер. Подобные преобразователи обладают очень высоким КПД и невысоким уровнем тепловыделения. Кстати, последнее преимущество, согласно данным с сайта производителя, составляет целых 30% относительно традиционных схем с дискретными полевыми транзисторами. Технология DrMOS повышает стабильность работы при разгоне и улучшает энергоэффективность работы всей схемы при минимальной нагрузке. Управление системой питания осуществляется контроллером L6740L от STMicroelectronics.

Renesas R2J20504 STMicroelectronics L6740L

Естественно, не обошлось и без технологии APS (Active Phase Switching), которая отключает часть фаз при низкой нагрузке. О количестве активных фаз сигнализируют четыре голубых светодиода, расположенные у края платы над процессорным разъемом. В отличие от младших моделей, на MSI 790XT-GD70 технология APS ответственна и за управление системой питания памяти DDR3, выполненной по двухфазной схеме. Два соответствующих светодиода-индикатора распаяны около слотов памяти.

MSI 790FX-GD70

Аналогично и подсистема питания чипсета выполнена по двухканальной схеме, поддерживает APS, но индикаторов уже не имеет.

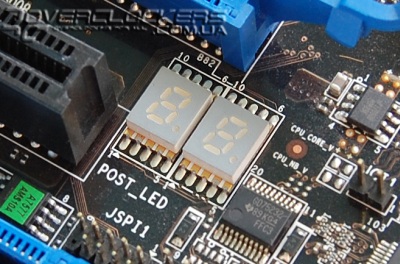

Из особенностей платы стоит отметить и наличие POST-индикатора.

MSI 790FX-GD70

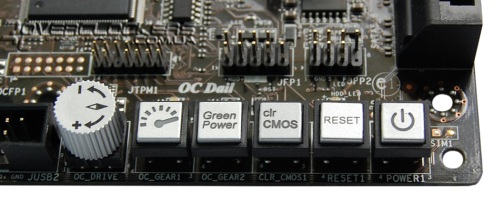

Как и положено модели high-end уровня, у MSI 790FX-GD70 имеются кнопки включения/перезагрузки и обнуления настроек BIOS прямо на плате. Рядом с ними еще имеются кнопка активации энергосберегающего режима Green Power, оверклокерской функции OC Dial и ручка-регулятор для разгона, позволяющая повышать частоту тактового генератора с шагом, заданым в BIOS Setup.

MSI 790FX-GD70
Для того чтобы использовать этот регулятор, необходимо предварительно включить OC Dial. Об активации этой функции будет сигнализировать красный светодиод, находящийся над соответствующей кнопкой. Индикатор включения Green Power представлен зеленым светодиодом.
