Palit Radeon HD 4870 Sonic Dual Edition 512MB. Разогнанная карта не для разгона

Ранее на страницах нашего сайта мы рассматривали лишь референсную видеокарту Radeon HD 4870. Модель, фигурирующая в данном обзоре, кардинально отличается от стандартной версии, обладая и своим дизайном платы, и повышенными частотами, и мощной (на первый взгляд) системой охлаждения.

Поставляется этот видеоадаптер в большой коробке. На передней панели кроме негласного символа компании, Фробота, есть наклейка, гордо гласящая о двойном вентиляторе и двойном BIOS.

Видеокарта ATI Radeon HD 4870 Palit Sonic

Комплектация небольшая:
  • переходник DVI/DisplayPort;
  • переходник питания 2 Molex/PCI-E;
  • диск с драйверами;
  • инструкция по установке.

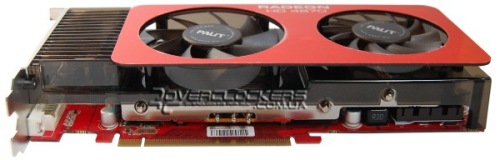

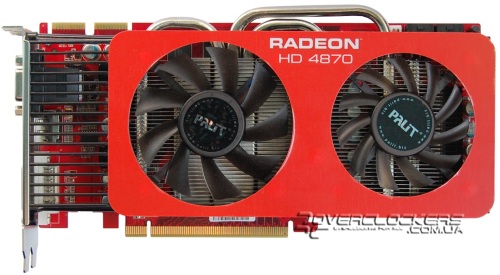

В соответствии с надписью на коробке видеокарта действительно имеет два вентилятора. Двухслотовая система охлаждения прикрыта пластиковым кожухом с красной наклейкой. Один вентилятор расположен как раз над графическим процессором, а второй над подсистемой питания.

Видеокарта ATI Radeon HD 4870 Palit Sonic

Видеокарта ATI Radeon HD 4870 Palit Sonic

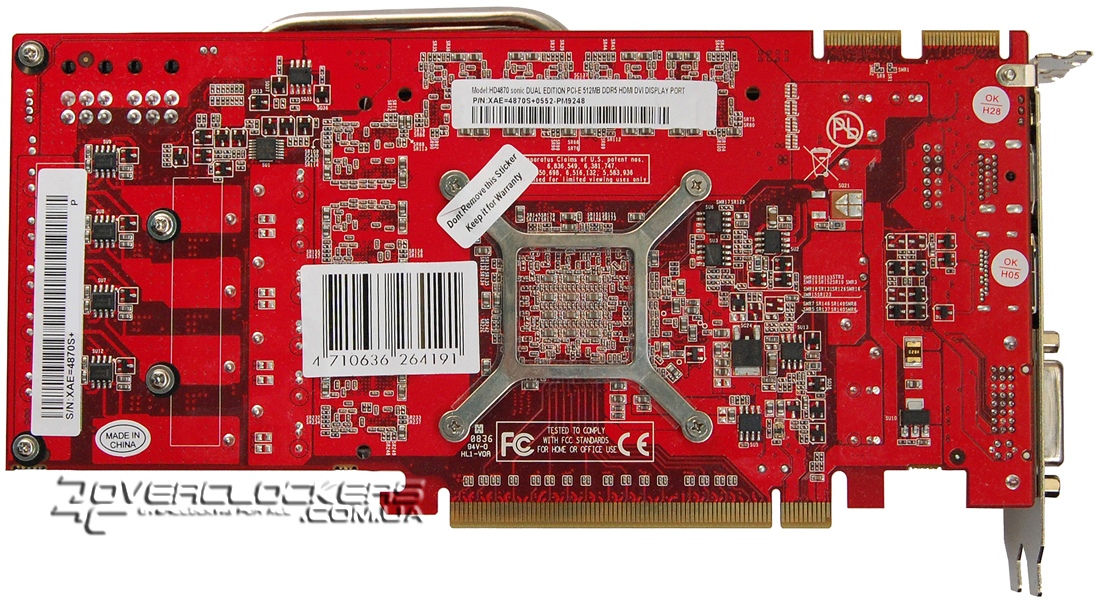

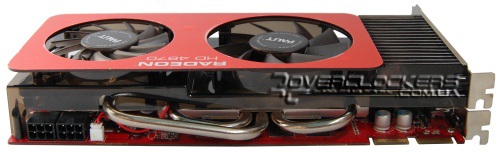

Радиатор крепится к плате с помощью крестообразной металлической усилительной пластины. Как и положено картам этой серии, адаптер оснащен двумя 6-контактными разъемами дополнительного питания, которые расположены на боковой стороне платы.

Видеокарта ATI Radeon HD 4870 Palit Sonic

Видеокарта ATI Radeon HD 4870 Palit Sonic

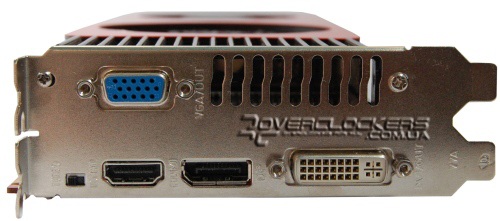

На задней панели видеокарты расположены по одному разъему DVI, D-Sub, HDMI и DisplayPort. Как видим, карта полностью универсальна и предоставляет полный набор современных цифровых видеоинтерфейсов. Примечательно, что в комплекте даже вместо стандартного переходника на HDMI идет уже переходник на более современный DisplayPort. Также на задней панели есть маленький переключатель, которым видеокарта устанавливается в рабочий режим Normal или Turbo. Как было сказано выше, Radeon HD 4870 Sonic Dual Edition обладает двойным BIOS. В режиме Normal карта работает на частоте ядра 750 МГц (что соответствует референсу) а памяти на 3800 МГц (на 200 МГц выше референса). При переключении в Turbo-режим карта использует другой BIOS, где прошиты частоты 775/4000 МГц.

Видеокарта ATI Radeon HD 4870 Palit Sonic

Вентиляторы крепятся непосредственно к верхней пластиковой крышке системы охлаждения.

Видеокарта ATI Radeon HD 4870 Palit Sonic

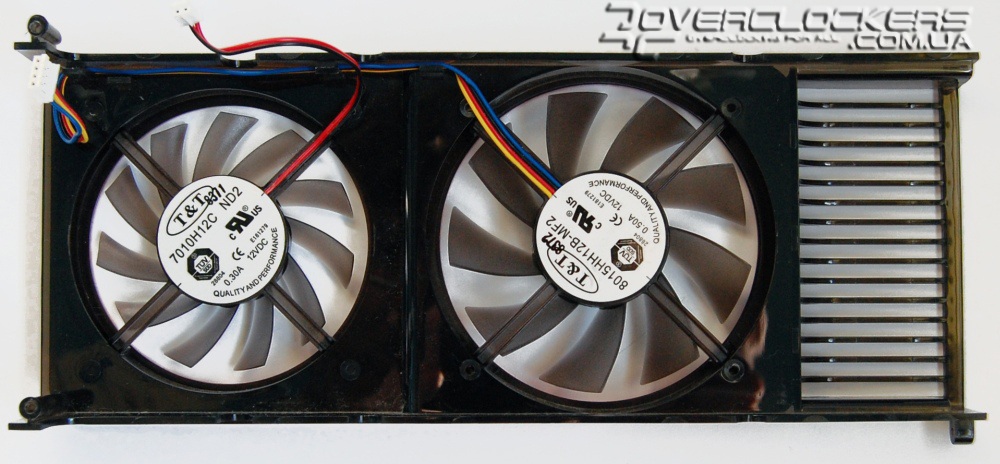

Центральный большой вентилятор диаметра 80 мм (диаметр крыльчатки 75 мм) подключается четырехконтактным разъемом, имеет таходатчик и обороты регулируются программно. А вот второй вентилятор диаметром 70 мм (крыльчатка 65 мм) имеет лишь двухконтактный разъем и обороты его никак не регулируются. Если бы не это, то систему охлаждения в целом можно было бы назвать тихой. Но, к сожалению, даже в 2D режиме, когда основной вентилятор вращается на низких оборотах, второй все время работает на максимуме, создавая весьма заметный гул.

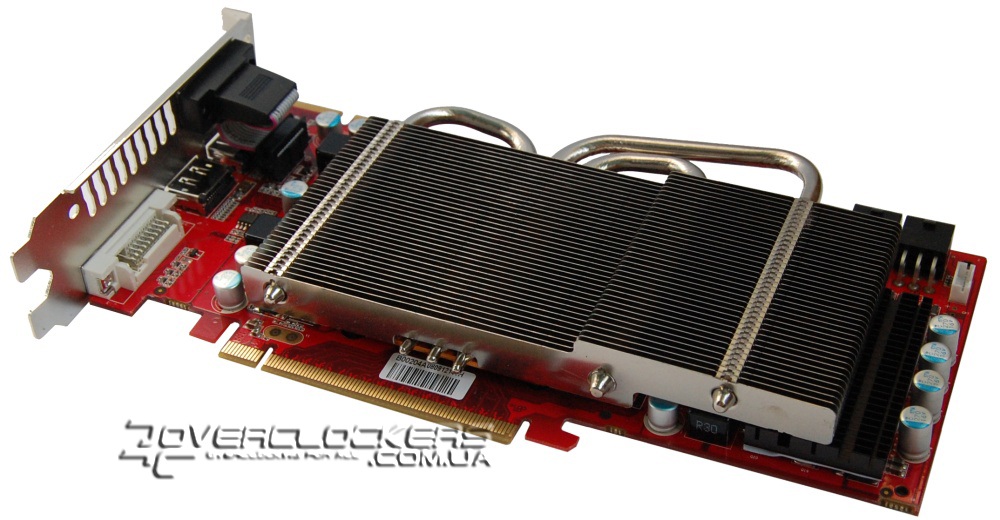

Радиатор на самом деле не так уж и велик, часть его как-бы слегка приподнята над питающей цепью. На этой площадке и устанавливается более тонкий второй вентилятор, диаметром 70 мм.

Видеокарта ATI Radeon HD 4870 Palit Sonic

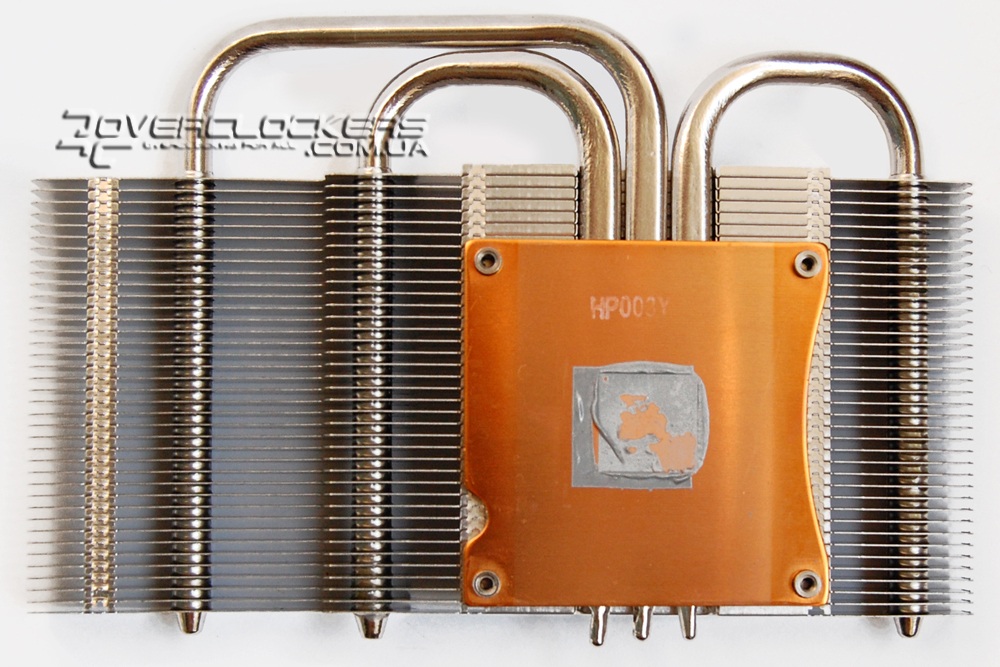

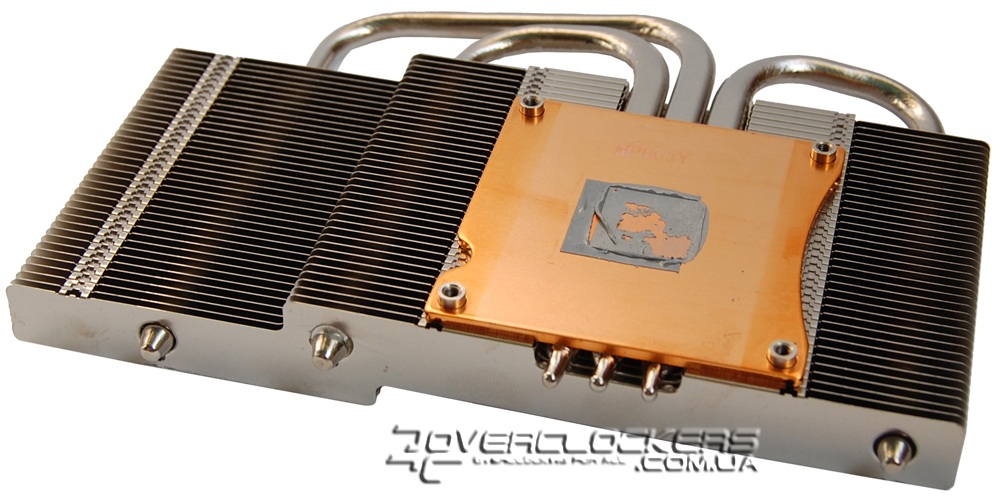

В основе всей конструкции три тепловые трубки, слегка приплюснутые у основания. Но само медное основание не имеет никаких желобков для трубок, так что площадь контакта с трубками не так уж и велика. Но заметим, что по такой схеме (без желобков) выполняются практически все системы охлаждения для видеокарт.

Видеокарта ATI Radeon HD 4870 Palit Sonic

Видеокарта ATI Radeon HD 4870 Palit Sonic

Качество обработки основания высокое, ровное и без шероховатостей. Применяемая термопаста в холодном состоянии очень твердая и держит всю систему охлаждения на чипе, как на клее.

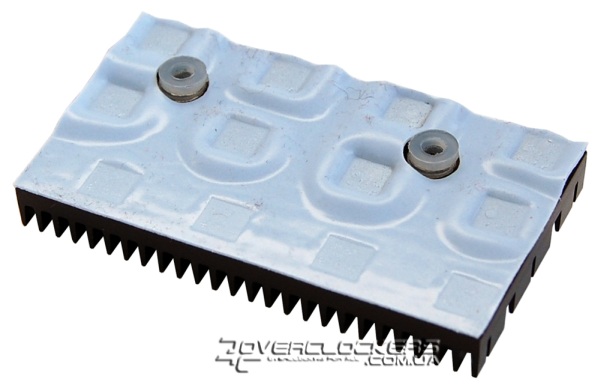

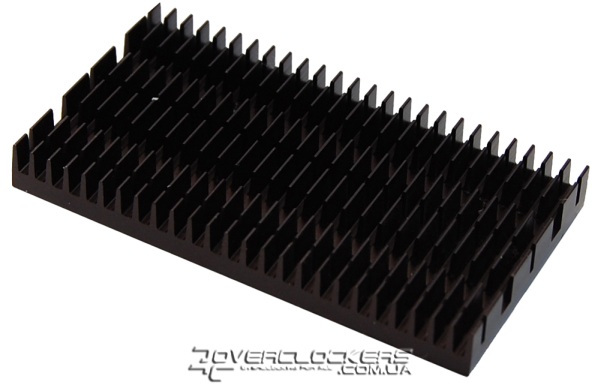

Под поднятой секцией радиатора GPU на силовых элементах питающей цепи располагается черный ребристый радиатор. Большое количество ребер увеличивают площадь рассеивания, а расположенный вверху вентилятор, кроме того, что продувает свою секцию радиатора GPU, отлично обдувает и этот радитор. Таким образом, охлаждение четырехфазной подсистемы питания выполнено очень удачно.

Видеокарта ATI Radeon HD 4870 Palit Sonic Видеокарта ATI Radeon HD 4870 Palit Sonic

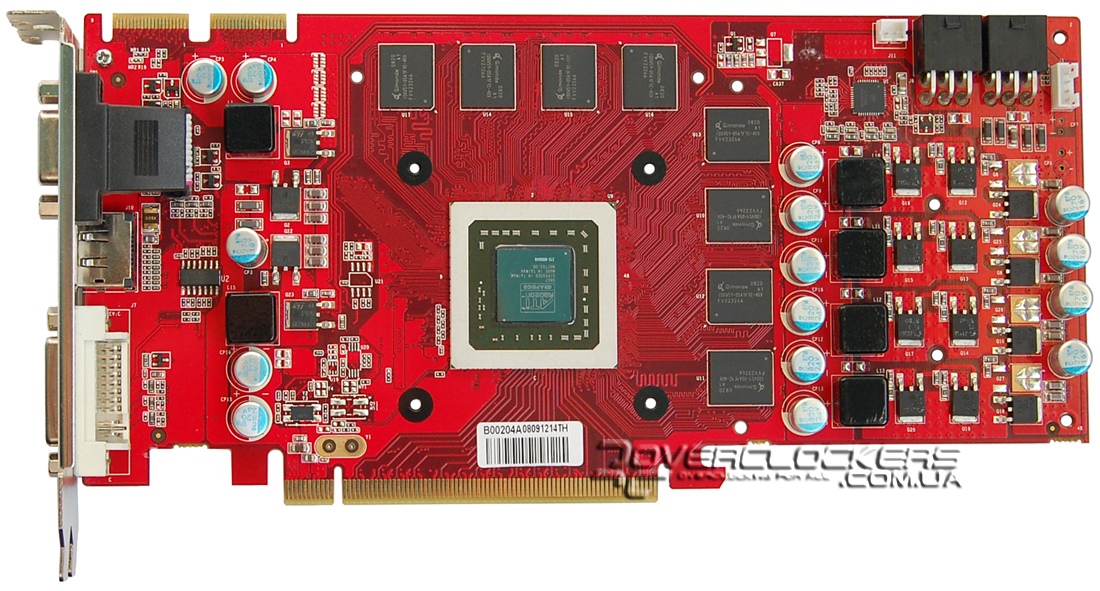

Внешний вид видеоадаптера со снятой системой охлаждения следующий:

Видеокарта ATI Radeon HD 4870 Palit Sonic

Дизайн PCB почти не отличается от дизайна нереференсных плат компании Palit серии GeForce 9800 GTX и Radeon HD 4850.

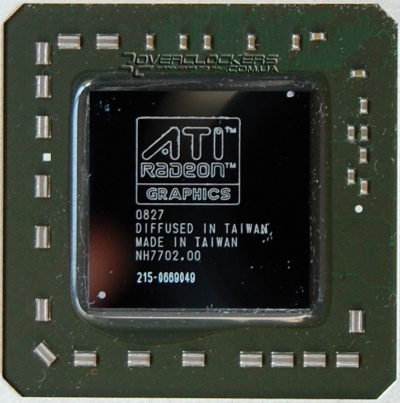

Графический чип RV770 окружен защитной рамкой.

Видеокарта ATI Radeon HD 4870 Palit Sonic

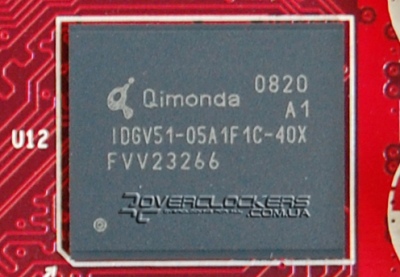

На плате распаяно 8 чипов памяти GDDR5 компании Qimonda общим объемом 512 МБ. Микросхемы рассчитаны на рабочую частоту в 4 ГГц, на которой память и работает в режиме Turbo.

Видеокарта ATI Radeon HD 4870 Palit Sonic

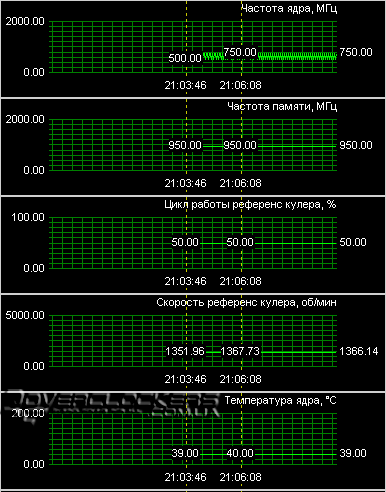

В простое частота графического ядра снижается до 500 МГц. Интересно, что при одной и той же версии драйверов все утилиты фиксировали постоянные скачки рабочей частоты ядра в Windows XP, а вот в Windows Vista таких скачков не наблюдалось.

Видеокарта ATI Radeon HD 4870 Palit Sonic

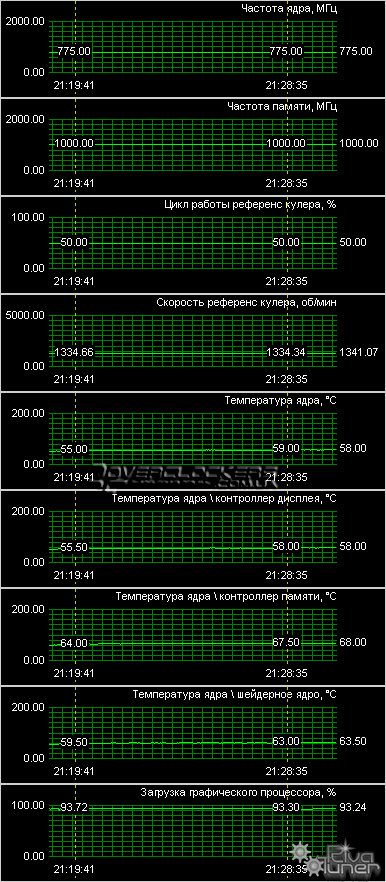

В режиме Normal вентилятор работает на 28%, и удерживается на этом значении, пока температура находится в пределах 70 °C. В тесте ATI Tool, как и в играх, температура была всегда ниже, так что если бы не второй нерегулируемый вентилятор, то работа родной системы охлаждения могла бы быть очень тихой. Но, увы… В режиме Turbo вентилятор изначально стартует с 50%, но даже на таком значении основной вентилятор работает довольно тихо, а второй все так же перекрикивает все остальные компоненты ПК. Температура графического ядра в нагрузке удерживается в пределах 60 °C, только контроллер памяти прогревается почти до 70 °C (на открытом стенде).

Видеокарта ATI Radeon HD 4870 Palit Sonic

Но, несмотря на низкие температуры, у видеокарты есть проблема с перегревом. Если, допустим, в течение получаса никаких проблем не наблюдалось, то уже после двух часов работы, стоило начать тестирование «волосатым кубом» ATI Tool и он покрывался характерным «снежком». И хотя в играх артефакты визуально не наблюдались, и сохранялась полная стабильность, но это все равно не нормально. После того, как карта хорошо прогревалась, мы начинали понижать частоты, пытаясь достичь тех значений, при которых артефакты исчезали. И понижать пришлось и частоту ядра и памяти. Чтобы достичь полной стабильности можно поднять обороты вентилятора. Ради эксперимента обороты вентилятора были установлены на 100%, и долгое время никаких артефактов не наблюдалось. Но, к сожалению, после очень долгого периода работы небольшие желтые точки все же начинали проявляться, но очень редко и счетчик артефактов их уже не фиксировал.

Данная ситуация говорит о недостаточной эффективности системы охлаждения Radeon HD 4870 Sonic. Dual Edition Да, с двумя вентиляторами выглядит она солидно, но площади рассеивания радиатора недостаточно, чтобы обеспечить стабильную работу в режиме Turbo при тех значениях оборотов, которые выставлены в BIOS карты.

В такой ситуации о дальнейшем разгоне стоит говорить лишь при замене СО. Мы же хоть и разогнали немного карту, чтобы выяснить ее потенциал, но пользователям не рекомендуем этого делать. Даже с постоянными 100% оборотами основого вентилятора начинали проявляться артефакты после длительной работы под нагрузкой. Но отметим еще раз, что в играх это заметно не было.

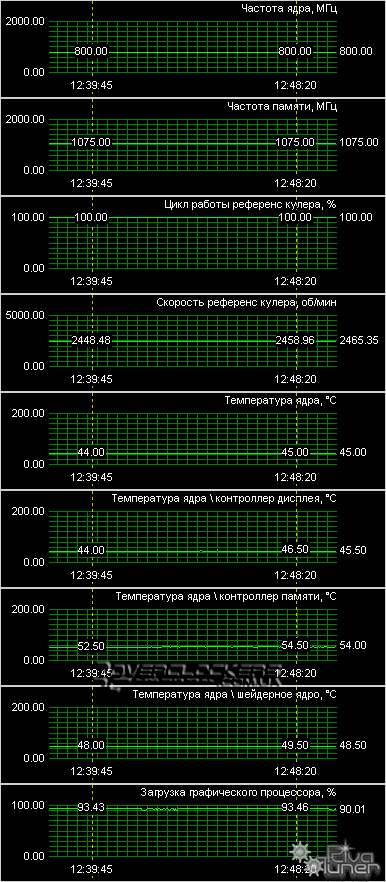

Мы поднимали частоты карты до тех значений, на которых видеокарта без проблем выдерживала 15 минут в тесте ATI Tool. А то, что через час, в этом же тесте уже было полно артефактов, просто не учитывали. Итак, разгон составил 800 МГц по ядру и 4300 МГц (физическая 1075 МГц) по памяти. Это уже на 6,7% и 19,4% выше частот референсной карты. Скорее всего, при водяном охлаждении не только можно было бы добиться работы без артефактов, но и выжать еще чуть-чуть из памяти, а вот повышение частоты ядра хотя бы до 820 МГц уже приводило к зависаниям.

Видеокарта ATI Radeon HD 4870 Palit Sonic
