AMD Radeon HD 5870

На тестирование попала референсная видеокарта Radeon HD 5870, естественно, без какого-либо комплекта поставки.

AMD Radeon HD 5870

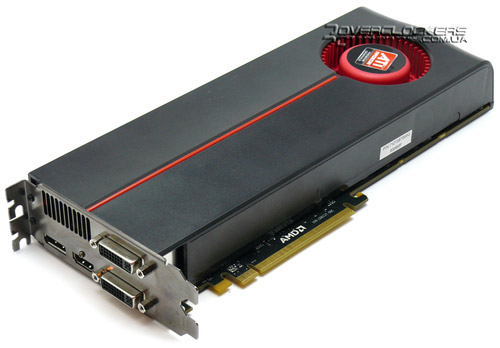

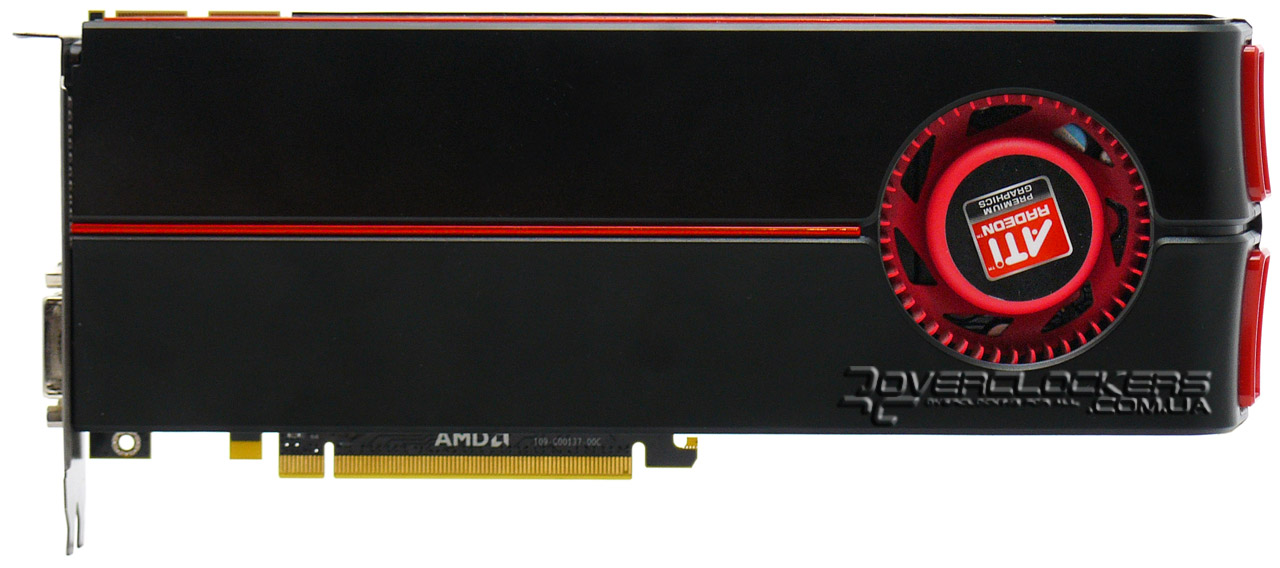

С переходом на новую серию графических адаптеров компания AMD пересмотрела внешний вид высокоуровневых акселераторов, которые стали более массивными и стильным по сравнению с изделиями предыдущих поколений. Черный кожух с красными вставками, полностью накрывающий карту стал визитной карточкой серии Radeon HD 5000.

AMD Radeon HD 5870

AMD Radeon HD 5870

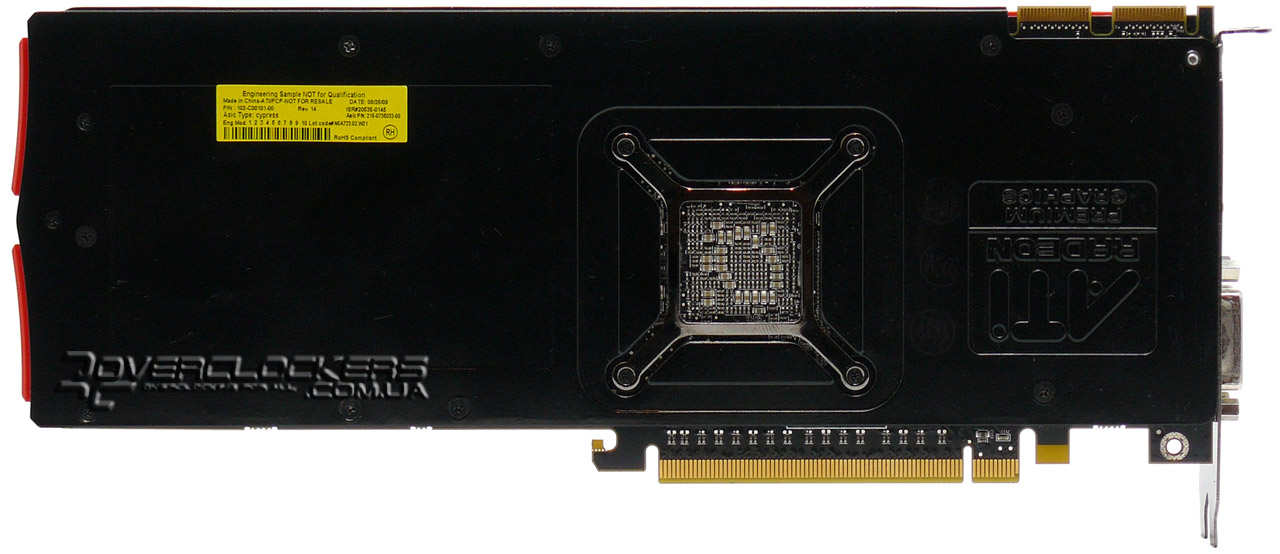

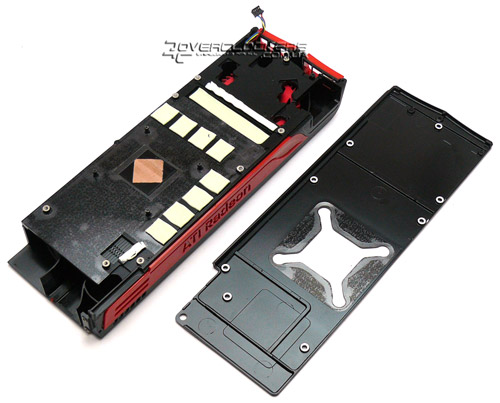

С обратной стороны видеокарты Radeon HD 5870 оснащены алюминиевой крышкой, которая несет чисто декоративную функцию и не отвечает за охлаждение каких-либо элементов. Для лучшего прижима радиатора к графическому процессору используется знакомая по старым решениям компании (а ранее и ATI) крестообразная прижимная пластина.

За счет своего кожуха размеры адаптера превышают габариты современных hi-end-решений (например, Radeon HD 4870 X2, GeForce GTX 295), хотя сама печатная плата по длине не отличается от них. Из-за этого список подходящих корпусов для постройки системы может сузиться на некоторое количество моделей.

AMD Radeon HD 5870

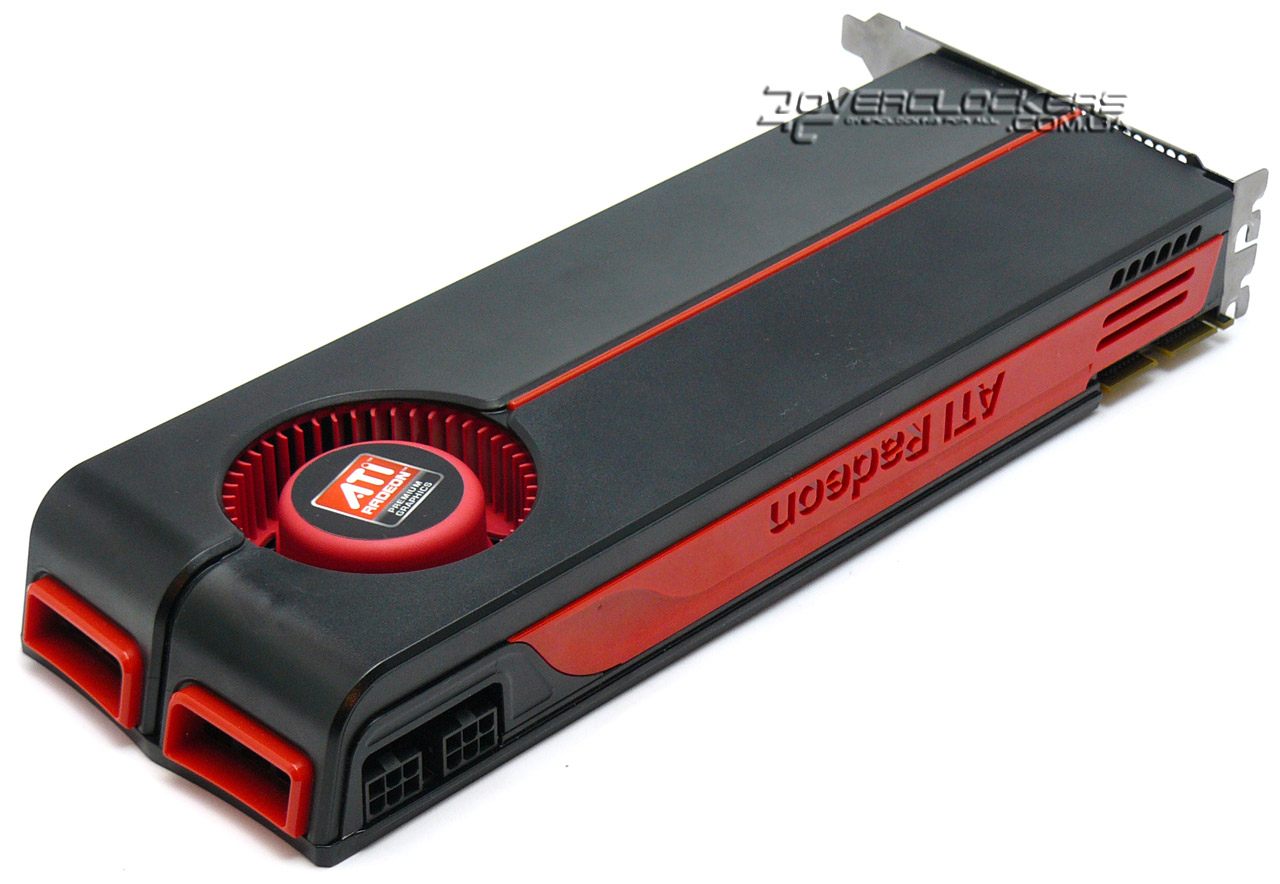

Для подчеркивания общего стиля на задней части кожуха расположены декоративные сопла из красного пластика. Питание карты осуществляется за счет пары шестиконтактных разъемов — учитывая прогрессивный техпроцесс и небольшое энергопотребление Radeon HD 5870 этого более чем достаточно. Возле периферийных разъемов есть два интерфейса для объединения подобных акселераторов в режиме CrossFireX. Тут же находятся прорези в кожухе для выхода части нагретого воздуха в системный блок.

AMD Radeon HD 5870

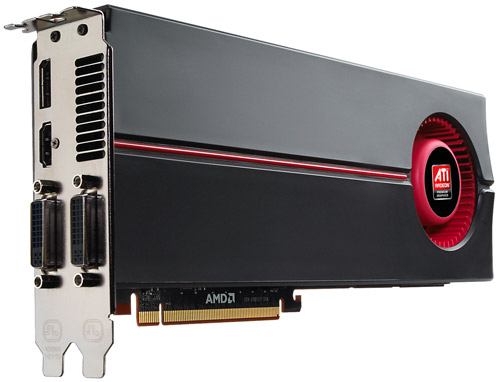

На монтажной планке присутствуют все современные интерфейсы для подключения мониторов: два Dual-Link DVI, HDMI и DisplayPort. Учитывая смещение приоритета производителей бытовой техники на ЖК-экраны с цифровыми разъемами, отсутствие обычного TV-выхода вряд ли кого удивит.

AMD Radeon HD 5870

Правда, обилие интерфейсов не прошло бесследно и вентиляционные отверстия для выхода нагретого воздуха занимают лишь половину обычной площади.

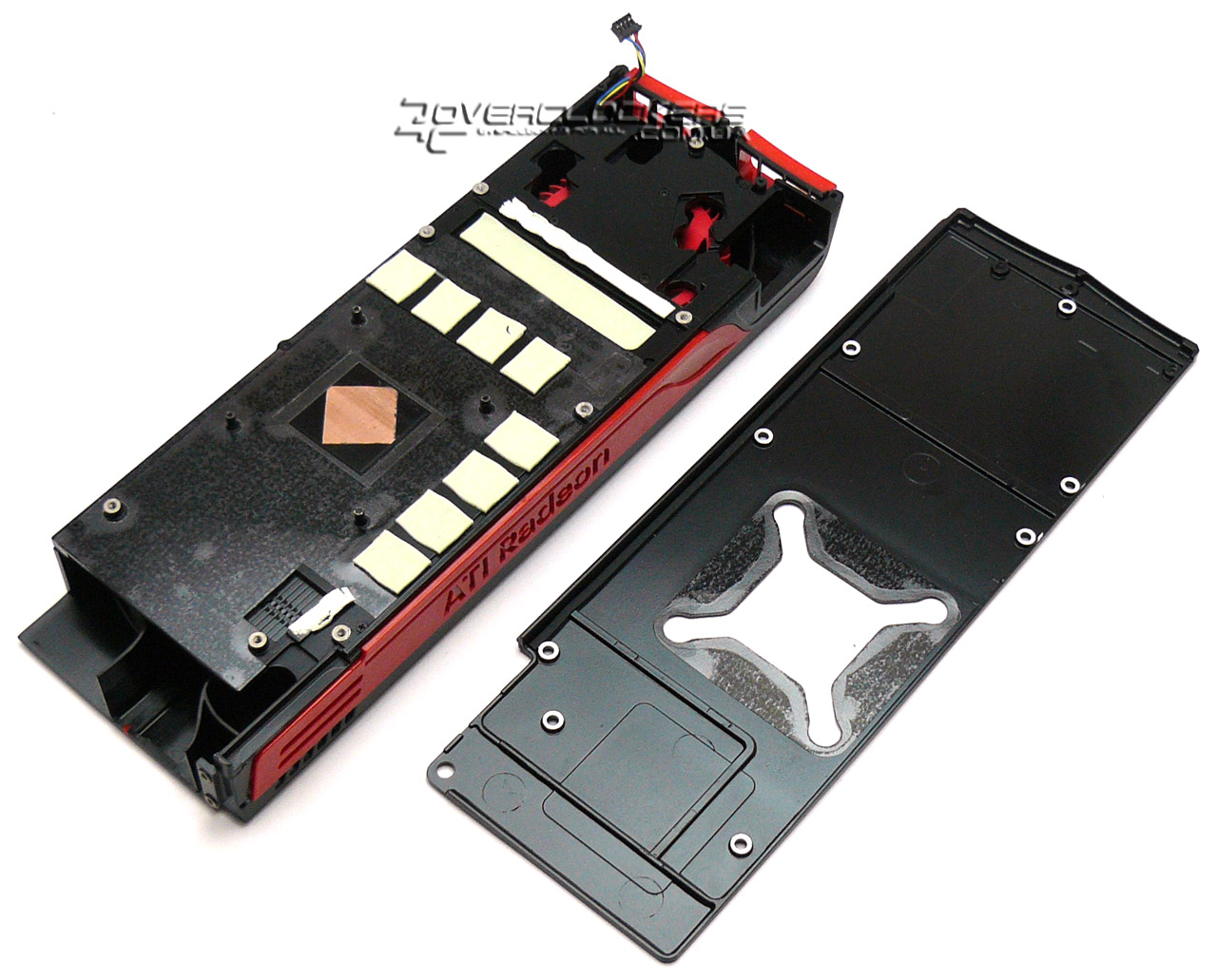

В системе охлаждения ничего кардинального не поменялось — это все тот же кулер турбинного типа, в котором за охлаждение памяти и силовых элементов отвечает массивное алюминиевое основание, а для GPU используется радиатор с тепловыми трубками, который продувается радиальным вентилятором.

AMD Radeon HD 5870

Из особенностей новой СО отметим использование четырех тепловых трубок, вместо трех (например, у Radeon HD 4890), которые позволяют более равномерно распределять тепловую нагрузку на радиатор.

AMD Radeon HD 5870

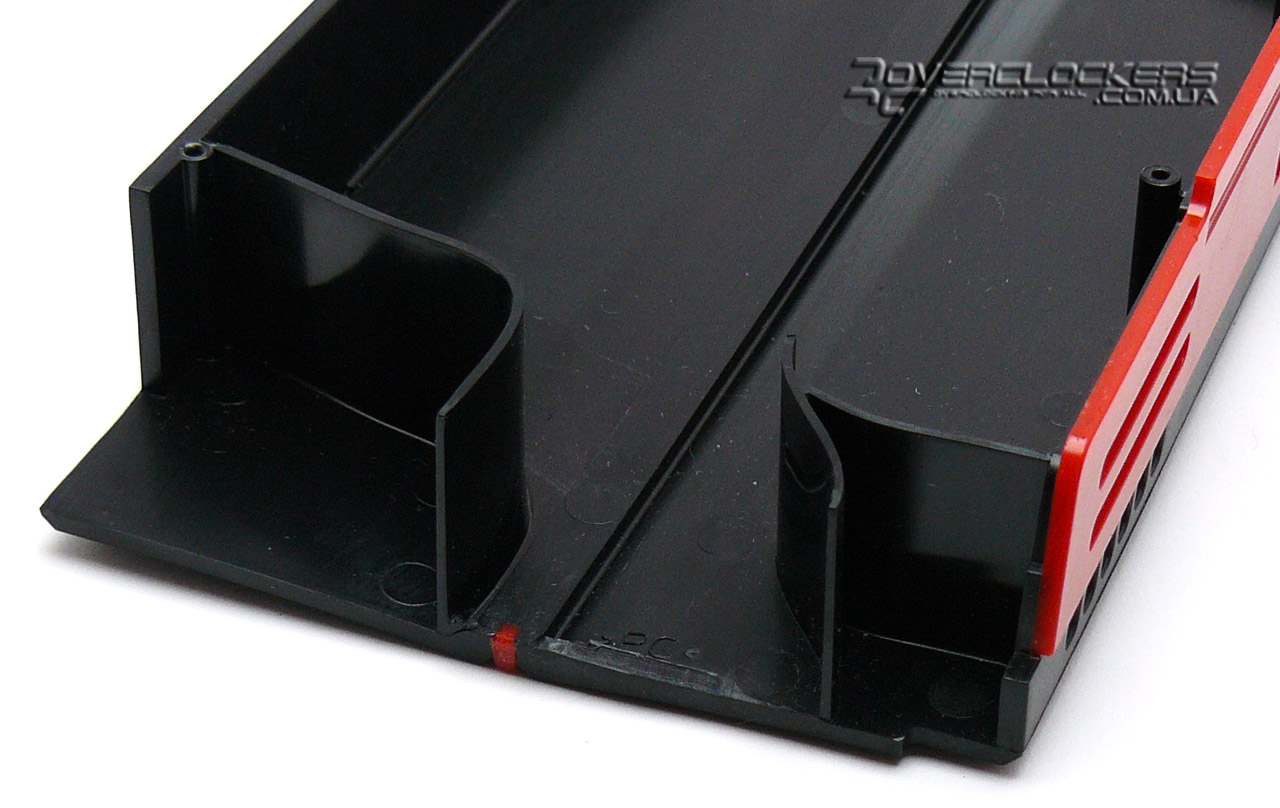

Поток воздуха, прошедший через радиатор, делится на две части за счет направляющих, одна из которых выходит через отверстия на монтажной планке, а вторая — через прорези в верхней части кожуха. С таким кулером вентилятор на задней стенке системного блока явно лишним не будет.

AMD Radeon HD 5870

В целом, система охлаждения Radeon HD 5870 оказалась весьма эффективной с низким уровнем шума при минимальной нагрузке, и невысоким в 3D-режиме. Температура GPU при номинальных частотах карты не превышала 70 °C.

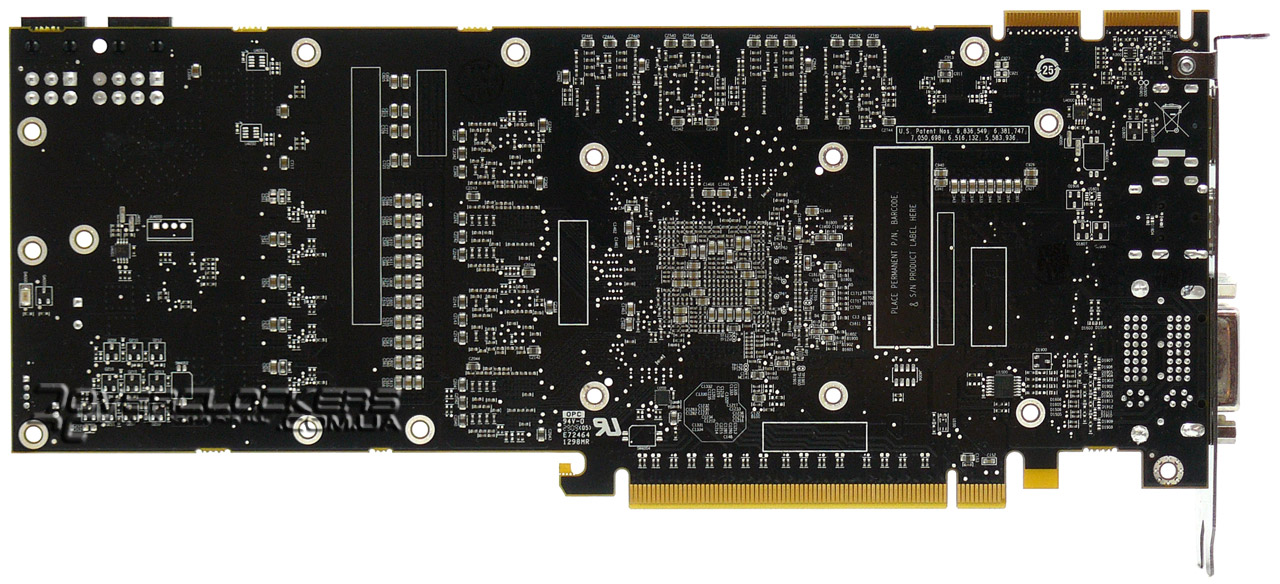

Длина печатной платы такая же, как и у Radeon HD 4870 X2, но на ней полно свободного места в районе подсистемы питания. Стабилизатор питания графического процессора реализован по 4-канальной схеме, памяти — по 2-фазной. На обратной стороне отсутствуют какие-либо силовые элементы, поэтому декоративная крышка, возможно, все-таки используется еще и для защитной функции.

AMD Radeon HD 5870

AMD Radeon HD 5870

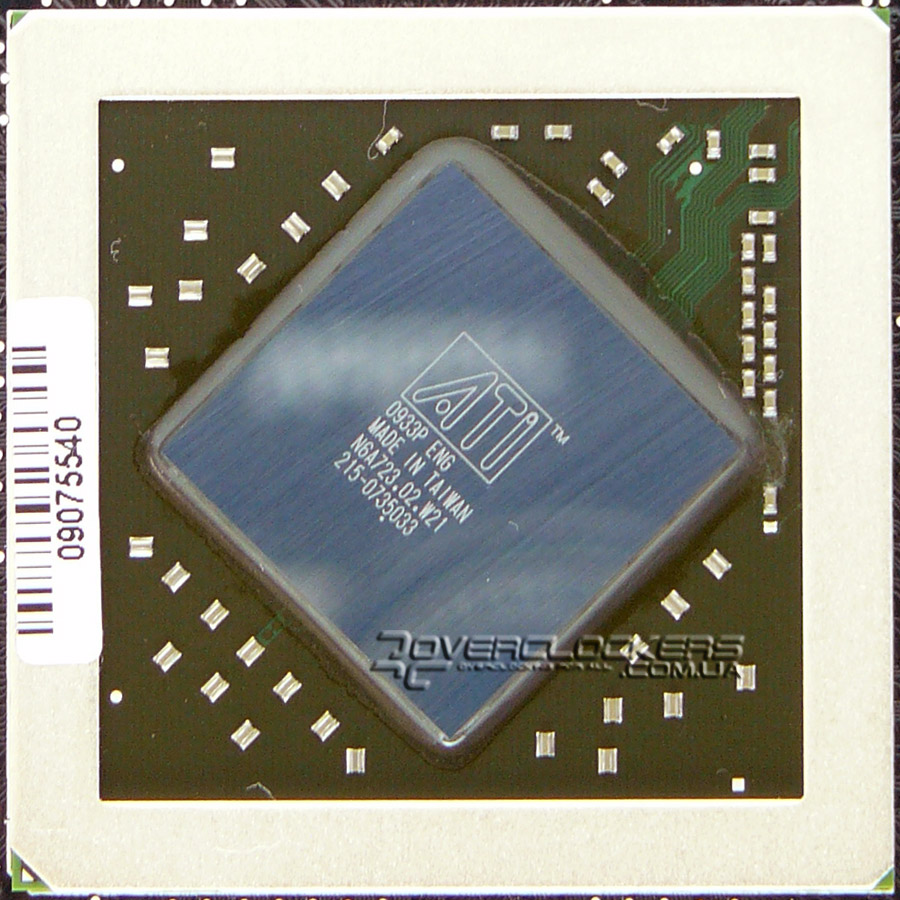

Графический процессор Cypress (RV870) развернут на 45°, как и R600, использовавшийся в картах Radeon HD 2900. Для защиты от скола ядра чип оснащен металлической рамкой.

Cypress RV870

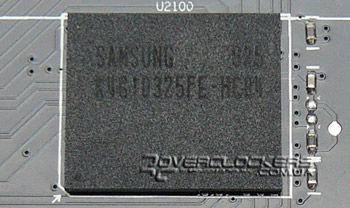

В качестве памяти используется восемь микросхем Samsung K4G10325FE-HC04 стандарта GDDR5, рассчитанные на эффективные 5000 МГц, общим объемом 1024 МБ и шиной 256 бит.

Samsung K4G10325FE-HC04

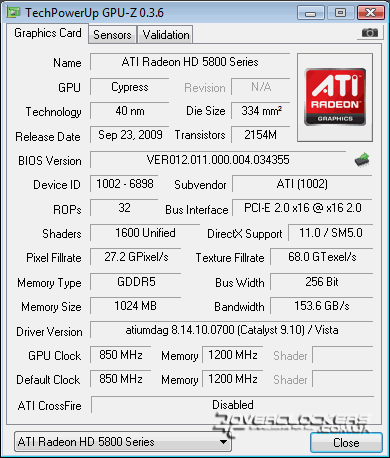

Рабочие частоты Radeon HD 5870 равны 850 МГц для чипа и 4800 МГц для памяти. При слабой нагрузке они снижаются до 157/1200 МГц (ядро и память соответственно).

AMD Radeon HD 5870

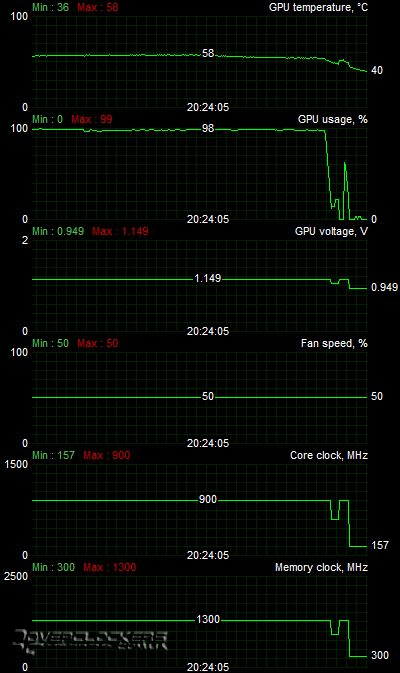

Для разгона акселератора использовалась утилита MSI Afterburner 1.3, выполненная на базе RivaTuner. Пределом для нашего экземпляра оказались 900 МГц по ядру и 5200 МГц по памяти.

AMD Radeon HD 5870

Вот только стабильности при таком режиме удалось добиться после повышения оборотов турбины до 50% от максимума, что также сказалось на температурном режиме видеокарты. Уровень шума после этого, естественно, вырос.
