Обзор и тестирование ASUS ROG Strix Radeon RX 560 O4GB Gaming

Недавно мы познакомились с простой версией Radeon RX 560 от PowerColor. Рассмотренная видеокарта была оснащена 2 ГБ видеопамяти и работала при невысоких частотах, поэтому в выводах был сделан ряд оговорок. Настало время изучить возможности более мощных версий Radeon RX 560 с памятью 4 ГБ и дополнительным питанием. Такой видеокартой является ASUS ROG Strix (ROG-STRIX-RX560-O4G-GAMING), которой посвящен данный обзор.

ASUS ROG Strix Radeon RX 560 O4GB Gaming OC Edition

ASUS ROG Strix Radeon RX 560 O4GB Gaming OC Edition

Видеокарта ASUS поставляется в небольшой коробке. В комплектацию кроме традиционного диска с программным обеспечением включены стяжки-липучки для проводов и накладные декоративные элементы для корпуса.

ASUS ROG Strix Radeon RX 560 O4GB Gaming OC Edition

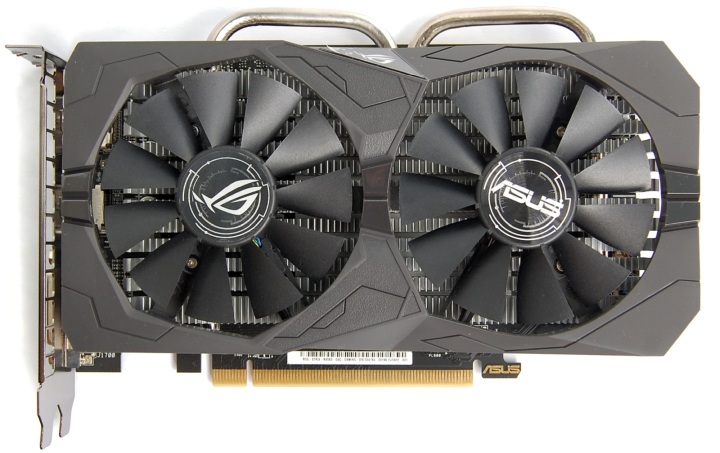

В дизайне сохранена преемственность с другими моделями серии ASUS Strix, но данная карта меньше по габаритам. Она оснащена кулером с двумя вентиляторами.

ASUS ROG Strix Radeon RX 560 O4GB Gaming OC Edition

Пластиковый корпус однотонного черного цвета. Комплектные накладки позволяют разбавить общий стиль небольшими вставками с красными элементами.

ASUS ROG Strix Radeon RX 560 O4GB Gaming OC Edition

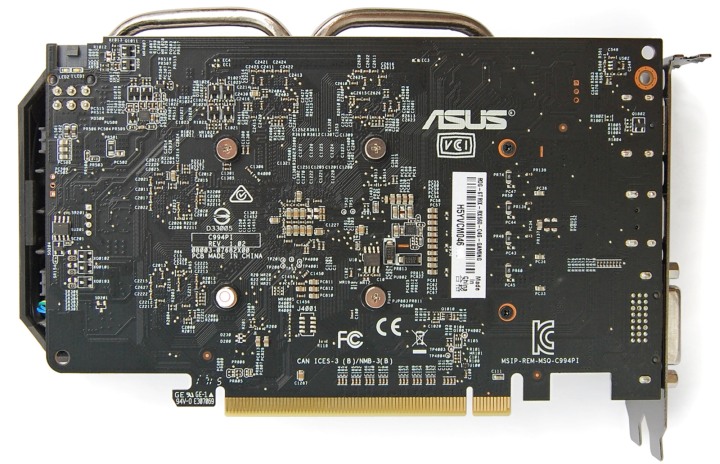

Сбоку выглядывают две тепловые трубки. Общая длина 19,5 см, плата короче. В углу расположен разъем питания на 6 контактов. Напомним, что многие недорогие версии с 2 ГБ памяти лишены разъема питания.

ASUS ROG Strix Radeon RX 560 O4GB Gaming OC Edition

На боковой грани корпуса есть подсвечиваемый логотип. Режим свечения и цвет можно менять через специальное программное приложение.

ASUS ROG Strix Radeon RX 560 O4GB Gaming OC Edition

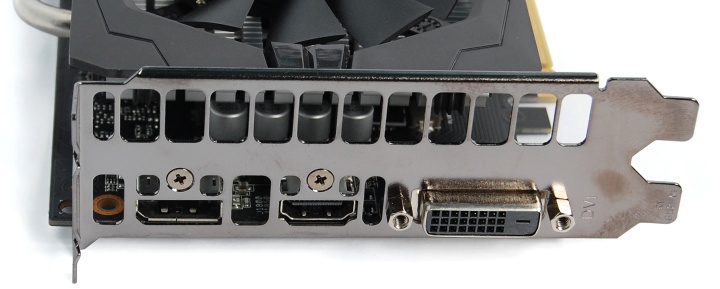

На задней панели три разъема для вывода изображения: DisplayPort, HDMI и DVI-D.

ASUS ROG Strix Radeon RX 560 O4GB Gaming OC Edition

Система охлаждения идентична той, что установлена на ASUS ROG Strix Radeon RX 460. Это алюминиевый цельный радиатор с двумя тепловыми трубками.

ASUS ROG Strix Radeon RX 560 O4GB Gaming OC Edition

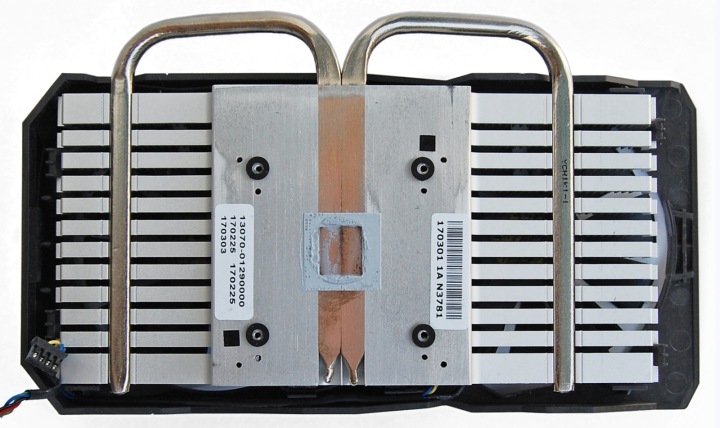

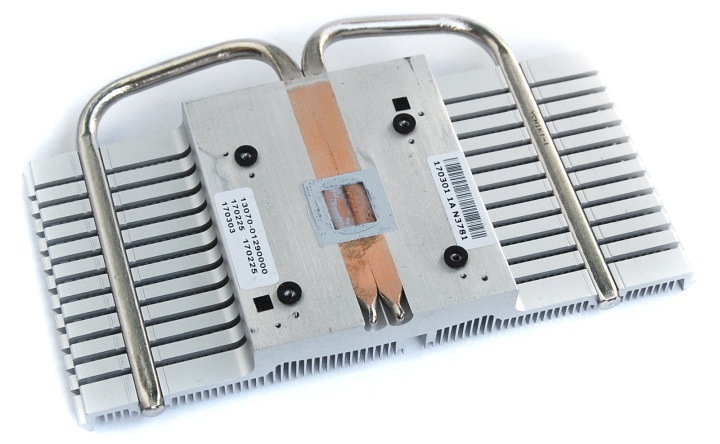

Благодаря прямому контакту трубки контактируют непосредственно с поверхностью кристалла GPU. В месте контакта трубки плотно подогнаны друг к другу, по толщине они как раз соответствуют ширине кристалла. Стоит отметить, что у нашего экземпляра в зоне контакта под пастой был темный маслянистый отпечаток пальца. Это говорит о некоторой неряшливости при сборке бюджетных видеокарт. Впрочем, это единственная придирка к ASUS на фоне множества других рассмотренных моделей.

ASUS ROG Strix Radeon RX 560 O4GB Gaming OC Edition

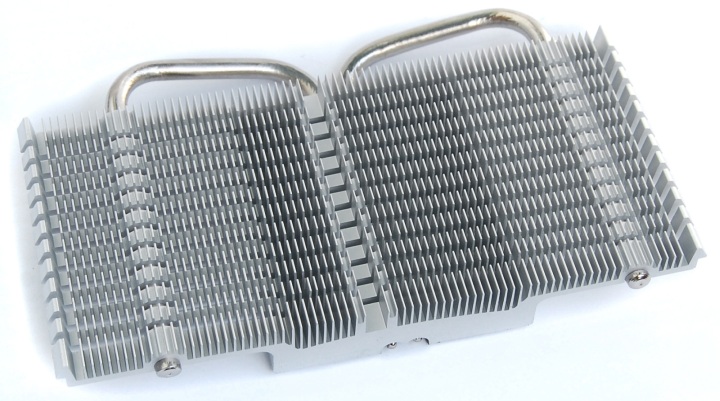

Радиатор цельный, с множеством ребер. Есть прорези, что позволяет вентиляторам обдувать плату и элементы на ней.

ASUS ROG Strix Radeon RX 560 O4GB Gaming OC Edition

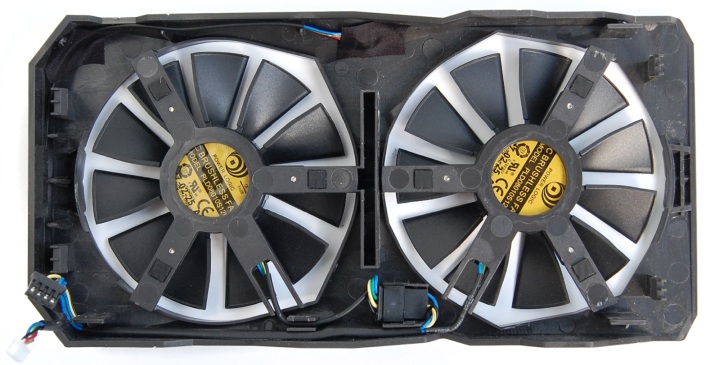

Пластиковый кожух с вентиляторами цепляется за края радиатора при помощи защелок. Диаметр пропеллеров Power Logic PLD8010S12H отвечает стандарту 80 мм.

ASUS ROG Strix Radeon RX 560 O4GB Gaming OC Edition

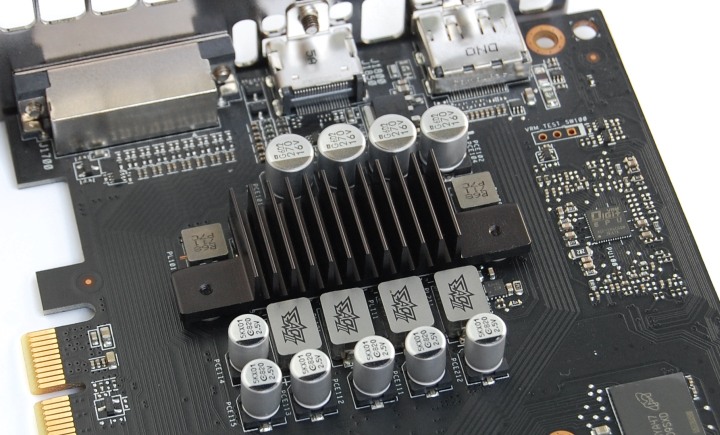

На транзисторы питающей цепи установлен небольшой радиатор.

ASUS ROG Strix Radeon RX 560 O4GB Gaming OC Edition

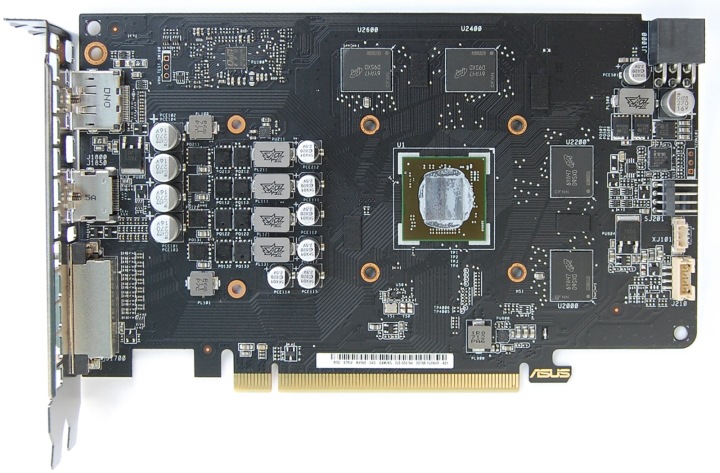

Печатная плата идентична плате предыдущей модели Strix Radeon RX 460. Графический процессор запитан от четырех фаз.

ASUS ROG Strix Radeon RX 560 O4GB Gaming OC Edition

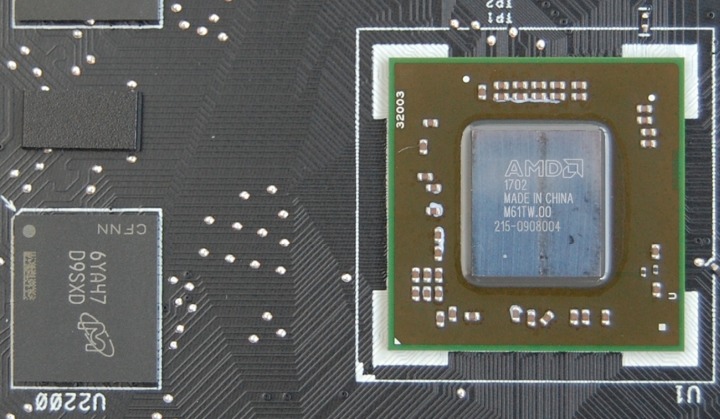

Четыре гигабайта памяти набрано четырьмя микросхемами GDDR5 Micron 6YA47 D9SXD. Небольшой чип расположен на подложке без защитной рамки, но на плате вокруг есть подушечки, которые препятствуют возможному перекосу кулера.

ASUS ROG Strix Radeon RX 560 O4GB Gaming OC Edition

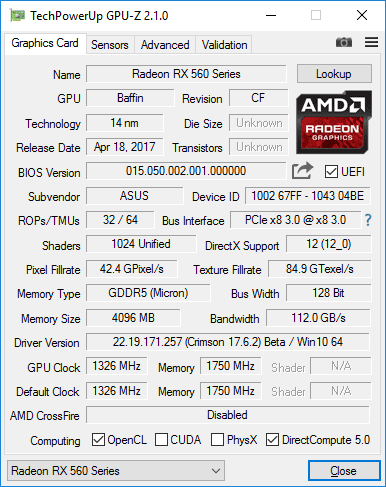

ASUS ROG-STRIX-RX560-O4G-GAMING работает при повышенных частотах. Процессор функционирует при 1326 МГц, эффективная частота памяти равняется 7000 МГц.

ASUS ROG Strix Radeon RX 560 O4GB Gaming OC Edition

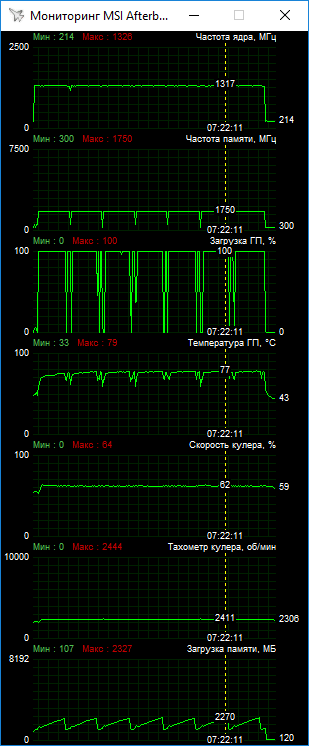

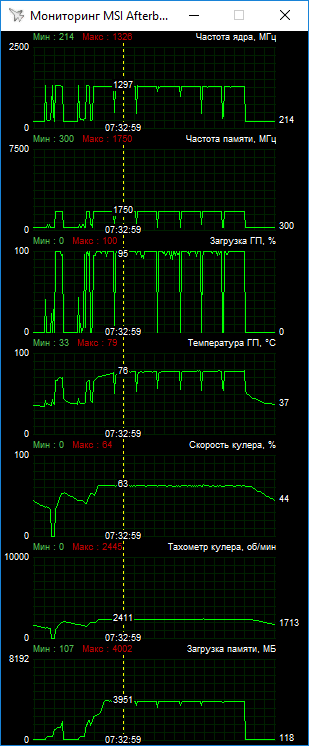

Пример PowerColor Red Dragon RX 560 2GB показал, что частота GPU в данной серии может сильно варьироваться, и отличается от заявленного максимального значения. Но в данном случае можно говорить о «правильной» версии, которая не имеет жестких ограничений по мощности. Поэтому реальная частота при игровой нагрузке оказалась максимально близка к заявленным 1326 МГц. Это, кстати, близко к уровню максимального разгона видеокарты PowerColor. При тестировании в Tom Clancy's The Division наблюдались небольшие просадки ниже 1326 МГц, примерно до 1317 МГц. В Gears of War 4 при DirectX 12 общая частота была ближе к 1300 МГц.

ASUS ROG Strix Radeon RX 560 O4GB Gaming OC Edition ASUS ROG Strix Radeon RX 560 O4GB Gaming OC Edition

При тестировании внутри помещения с температурой около 25 °C графический процессор разогревался до 77–79 °C. При этом вентиляторы раскручивались до 2400 об/мин, создавая определенный шум. У ASUS STRIX-RX460-O4G-GAMING температурно-шумовые характеристики были ниже и комфортнее. Похоже, повышение частоты резко сказывается на тепловыделении Polaris. В итоге новые видеокарты AMD показывают горячий нрав, что справедливо как для Radeon RX 570/580, так и для Radeon RX 560.

Поддерживаются и другие частотные профили. Через утилиту ASUS GPU Tweak II можно включить режим Silent или выбрать профиль OC Mode с повышением частоты ядра до 1336 МГц. Нас же в первую очередь интересует максимальный разгон. В результате экспериментов мы остановились на частоте ядра в 1370 МГц при разгоне памяти до 8080 МГц. Это заметно выше показателей разгона экономичной карты PowerColor RX 560 2GB и выше разгона старых Radeon RX 460.

ASUS ROG Strix Radeon RX 560 O4GB Gaming OC Edition

Разгон до 1370/8080 МГц был достигнут при повышении лимита мощности до максимума и переводе охлаждения в более мощный режим. Последнее было достигнуто путем ручного ускорения вентиляторов до 3200 об/мин, при этом пиковые температуры все равно могли достигать 75–76 °C. Шум в таких условиях очень высокий.

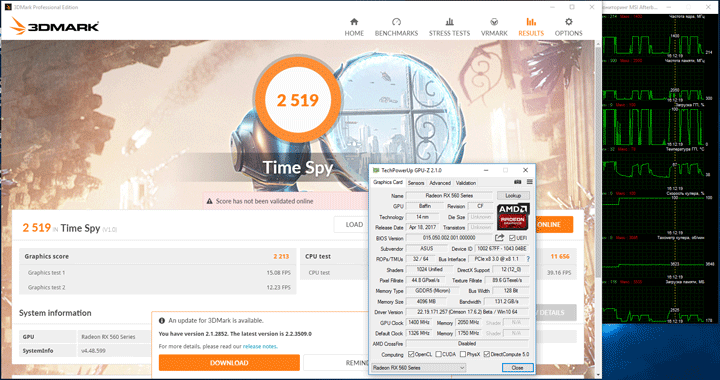

Ради интереса были проведены эксперименты на более высоких частотах. Лучшее достижение — прохождение тяжелого теста 3DMark Time Spy при частотах 1400/8200 МГц. Впечатляющий результат, но полной стабильности в таком режиме не было.

ASUS ROG Strix Radeon RX 560 O4GB Gaming OC Edition

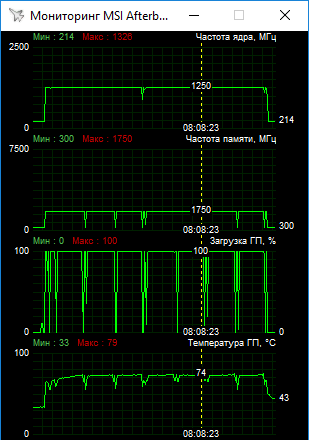

Для нашего тестирования нужен был режим, в котором ASUS заменит простые модели Radeon RX 560 4GB. Вряд ли простые карты демонстрирует стабильную частоту в Boost-режиме без просадок, поэтому решено было ограничить максимальную частоту значением 1250 МГц

ASUS ROG Strix Radeon RX 560 O4GB Gaming OC Edition
