Обзор и экспресс-тестирование видеокарты ASUS MATRIX GTX 980 Ti Platinum

Видеокарты серии Matrix занимают особое место в модельном ряду компании ASUS, сочетая все лучшее, что могут предложить инженеры тайваньского вендора. Высокие заводские частоты, мощное охлаждение и широкая оверклокерская функциональность привлекают как простых игроков, так и энтузиастов разгона. Matrix позволяют получить максимум производительности от флагманских графических карт при отличном сочетании потребительских характеристик. И в данном обзоре мы ознакомимся с еще одним представителем этого славного семейства. Героем статьи станет топовая версия GeForce GTX 980 Ti в лице ASUS MATRIX-GTX980TI-P-6GD5-GAMING. Будут рассмотрены ее особенности, возможности разгона и проведено тестирование в разных режимах.

ASUS MATRIX-GTX980TI-P-6GD5-GAMING

ASUS MATRIX-GTX980TI-P-6GD5-GAMING

Видеокарта поставляется в большой коробке с ручкой для переноски. Внешнее оформление упаковки выдержано в едином стиле продуктов ROG (Republic of Gamers).

ASUS MATRIX-GTX980TI-P-6GD5-GAMING

Боковая панель откидная. С обратной стороны на ней описаны некоторые технические особенности. Сквозь прозрачное окошко виден массивный кулер с двумя крупными вентиляторами.

ASUS MATRIX-GTX980TI-P-6GD5-GAMING

Стандартная комплектация предусматривает наличие двух переходников питания с шестиконтактных разъемов питания PCI-E на восьмиконтактные и диск с программным обеспечением. Возможно наличие кода с бонусами и 15-дневным премиумом для World of Warships.

Видеоадаптер сохранил преемственность в дизайне с предшественником ASUS MATRIX-GTX980-P-4GD5, но поменял цвет кожуха на серебристый. Вместо красных вставок теперь оранжевые.

ASUS MATRIX-GTX980TI-P-6GD5-GAMING

Обратная сторона платы закрыта перфорированной пластиной, на которую нанесено название видеокарты. В углу присутствуют два восьмиконтактных разъема питания.

ASUS MATRIX-GTX980TI-P-6GD5-GAMING

Matrix имеет крупные габариты. Длина почти 30 сантиметров, да и ширина больше, чем у обычных видеокарт.

ASUS MATRIX-GTX980TI-P-6GD5-GAMING

Данная модель еще и толще предыдущих Matrix. Охлаждение занимает почти два с половиной слота.

ASUS MATRIX-GTX980TI-P-6GD5-GAMING

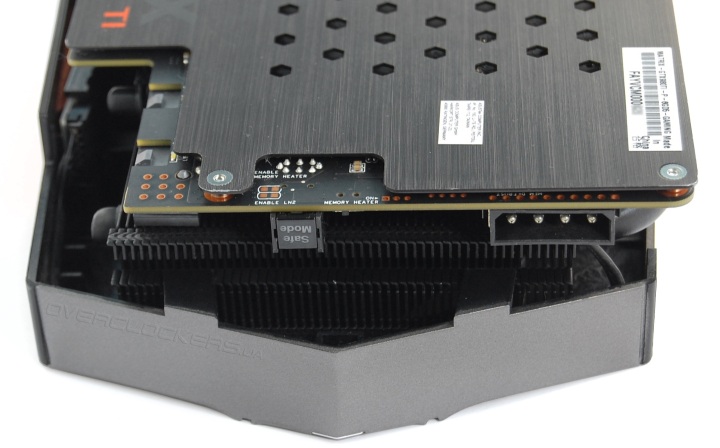

Название MATRIX Platinum гарантирует не только высокие заводские параметры, но и дополнительные возможности для контроля и разгона. Для экстремальных экспериментов можно подключать дополнительное питание через разъем типа «молекс». Сбоку присутствует кнопка экстренного сброса к заводским установкам. Активация некоторых специальных функций потребует замыкания контактов, которые вынесены на соответствующую площадку. Такая операция позволит задействовать специальные режимы LN2 и Memory Heater для работы при сверхнизких температурах, что позволит избежать проблем с Cold Bug.

ASUS MATRIX-GTX980TI-P-6GD5-GAMING

Полная активация продвинутого режима требует также переключения на соответствующий BIOS LN2. Все эти действия требуют определенных технических знаний, что по сути позволяет обезопасить продукт от случайного вмешательства любопытного пользователя.

Боковой отсек с надписью Republic of Gamers на кулере является индикатором. Он меняет цвет в зависимости от типа нагрузки — от зеленого в безопасном режиме до красного при максимальной нагрузке.

ASUS MATRIX-GTX980TI-P-6GD5-GAMING

У видеокарты пять портов для подключения мониторов: три DisplayPort, HDMI и DVI. Все разъемы позолоченные, что не только является защитой от окисления, но и подчеркивает высокий статус продукта.

ASUS MATRIX-GTX980TI-P-6GD5-GAMING

За охлаждение отвечает кулер DirectCU II. Его конструкция аналогична охлаждению предыдущих моделей Matrix. В основании пять тепловых трубок, реализован прямой контакт с поверхностью графического кристалла. Сам чип по факту соприкасается с тремя самыми толстыми трубками, две из которых на 8 мм, а одна рекордного диаметра 10 мм.

ASUS MATRIX-GTX980TI-P-6GD5-GAMING

Трубки пронизывают массив пластин, из которых состоит радиатором. Высота этих пластин стала больше, поэтому выросла общая площадь рассеивания относительно упоминавшегося уже MATRIX-GTX980-P-4GD5.

ASUS MATRIX-GTX980TI-P-6GD5-GAMING

MATRIX Platinum является продуктом премиум-класса, поэтому высокие технические возможности в нем сочетаются с эффектным внешним видом. Даже радиатор имеет черное напыление, что придает солидности.

ASUS MATRIX-GTX980TI-P-6GD5-GAMING

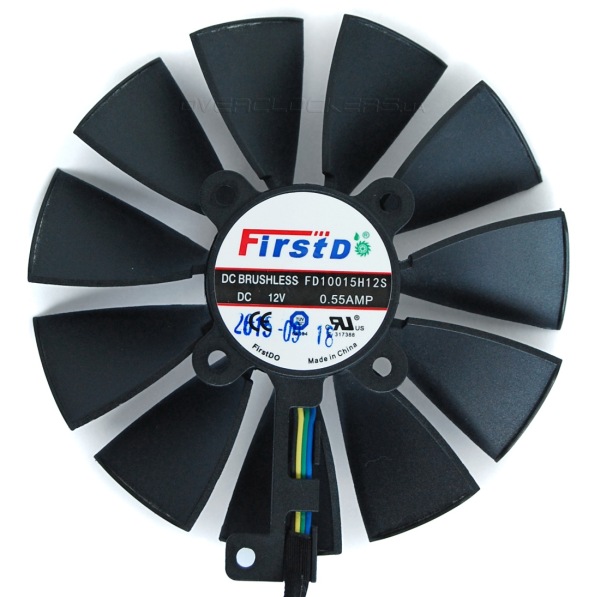

Вентиляторы крепятся к небольшим крепежным планкам минимальных размеров, что не создает препятствий для потока воздуха. В данном видеоадаптере ушли от практики применения двух вентиляторов разной конструкции. Теперь это абсолютно идентичные FirstD FD10015H12S со стандартной крыльчаткой диаметром 95 мм, т.е. вентиляторы стандарта 100 мм. На краях лопастей есть небольшой «козырек», что позволяет усилить мощность создаваемого воздушного потока.

ASUS MATRIX-GTX980TI-P-6GD5-GAMING

На силовые элементы узла питания установлен длинный ребристый радиатор.

ASUS MATRIX-GTX980TI-P-6GD5-GAMING

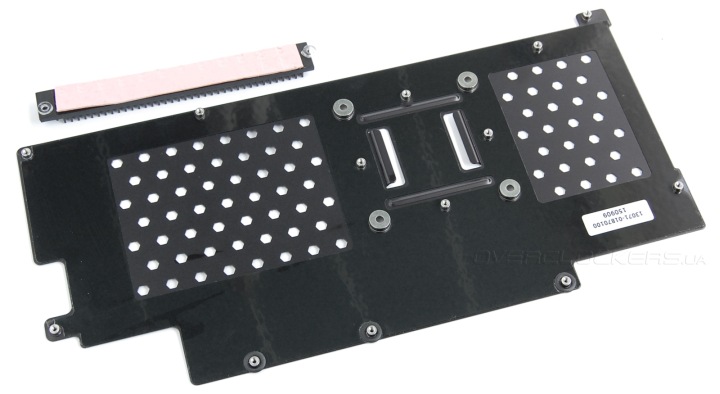

Пластина с задней стороны платы несет только защитную функцию. Заодно она предотвращает деформацию текстолита под весом массивного охлаждения. С этой же целью устанавливается дополнительное ребро жесткости, которое тянется вдоль боковой грани. У нашего образца ASUS ребро отсутствует, но все розничные версии его имеют.

ASUS MATRIX-GTX980TI-P-6GD5-GAMING

Для наглядности приведем слайд с сайта ASUS, на котором отражена сложная многослойная структура MATRIX-GTX980TI-P-6GD5-GAMING и отмечены основные особенности данного продукта.

ASUS MATRIX-GTX980TI-P-6GD5-GAMING

А теперь взглянем на плату, которая изначально скрыта за охлаждением и дополнительной броней.

ASUS MATRIX-GTX980TI-P-6GD5-GAMING

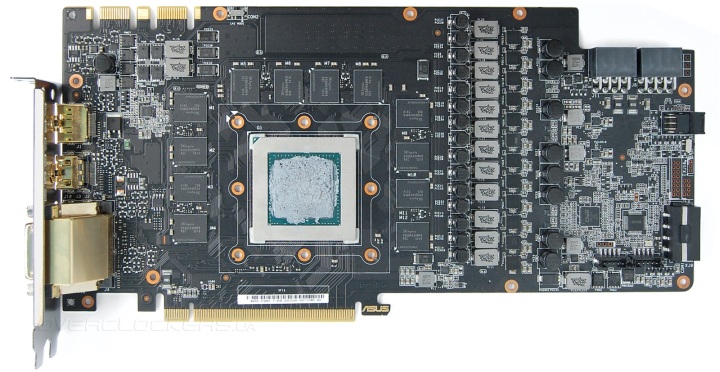

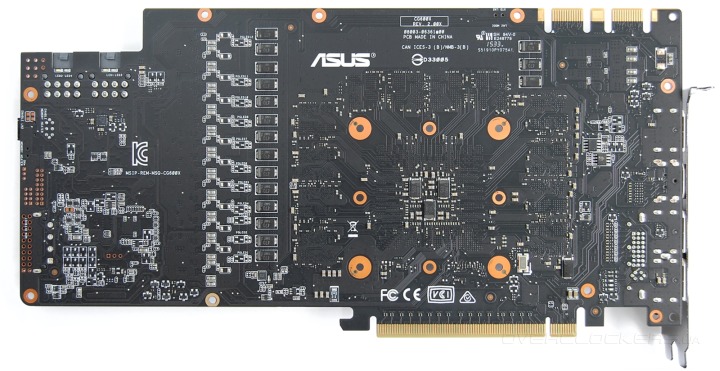

Плата выполнена по нестандартному дизайну. Она больше и сложнее, с обоих сторон испещрена элементами. Поскольку видеокарта рассчитана на нестандартные рабочие режимы, то в ней использованы высококачественные компоненты с повышенным сроком службы.

ASUS MATRIX-GTX980TI-P-6GD5-GAMING

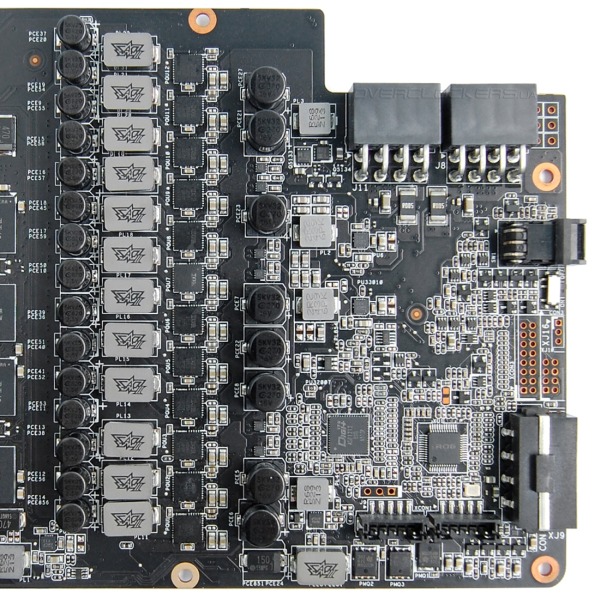

Система питания графического процессора усилена до 12 фаз с использование микросхем DrMOS. Управляющие функции возложены на контроллер ASP1212.

ASUS MATRIX-GTX980TI-P-6GD5-GAMING

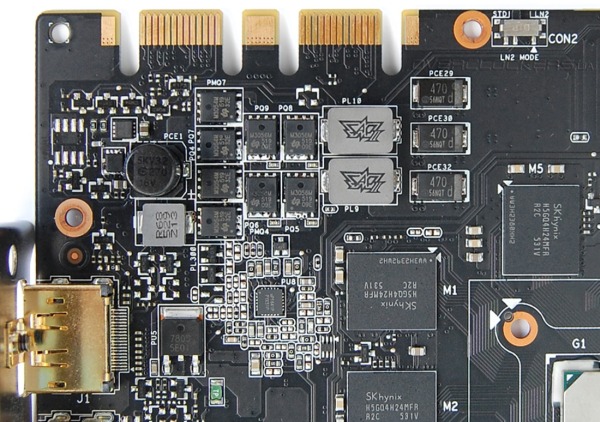

Питание памяти двухфазное. Объем памяти 6 ГБ набран 12 микросхемами SKynix H5GQ4H24MFR R2C.

ASUS MATRIX-GTX980TI-P-6GD5-GAMING

Сердцем видеокарты является процессор GM200-310-A1 с 2816 потоковыми процессорами.

ASUS MATRIX-GTX980TI-P-6GD5-GAMING

Базовая частота GPU для ASUS MATRIX-GTX980TI-P-6GD5-GAMING повышена с 1000 МГц до 1216 МГц, а Base Clock с 1075 МГц до 1317 МГц. Для старшего видеоадаптера такое заводское ускорение действительно является рекордным, а реальный Boost, как мы увидим ниже, еще выше. Не забыта и память, ее эффективная частота повышена до уровня 7200 МГц.

ASUS MATRIX-GTX980TI-P-6GD5-GAMING

Параметр ASIC Quality тестируемого экземпляра был оценен утилитой GPU-Z в 70,9%.

ASUS MATRIX-GTX980TI-P-6GD5-GAMING

При игровой нагрузке Boost достигал 1418 МГц и во многих играх частота держалась на этом уровне при минимальных отклонениях в меньшую сторону. В Metro: Last Light частота варьировалась в диапазоне 1367–1418 МГц (левый нижний скриншот). Некоторые видеокарты хорошо греет новая игра Tom Clancy's The Division, в случае нашего подопытного пиковое значение температуры изменилось лишь на один градус. Нагрев GPU держится в пределах 65–66 °C при весьма скромной скорости вращения вентиляторов в 1300 об/мин. Тестирование проводилось в открытом корпусе при 23 °C внутри помещения.

ASUS MATRIX-GTX980TI-P-6GD5-GAMING ASUS MATRIX-GTX980TI-P-6GD5-GAMING

Отметим, что в простое ASUS Matrix не останавливает вентиляторы, они работают при скорости около 1000 об/мин. Шум при этом минимален. Какие-то неудобства могут испытывать только перфекционисты, стремящиеся к полной тишине своего ПК.

ASUS MATRIX-GTX980TI-P-6GD5-GAMING

Видеокарта поддерживает несколько рабочих режимов. По умолчанию она функционирует в самой быстрой конфигурации OC Mode. Второй режима Gaming Mode снижает Boost Clock до 1291 МГц, а память до 7150 МГц. Silent Mode обеспечивает наименьший шум в работе за счет снижения Boost Clock до 1265 МГц и частоты памяти до 7100 МГц при попутном ограничении мощности видеокарты значением 80% от начального уровня. Выбор режима осуществляется через приложение ASUS GPU Tweak II.

Хотя в режиме по умолчанию видеокарта демонстрирует отличные температурно-шумовые характеристики, мы решили дополнительно проверить ее возможности в Silent Mode. В таком режиме Boost стал заметно плавать с просадками до 1202 МГц в Metro: Last Light и до 1267 МГц в The Division. Пиковое значение температуры не превысило 62 °C при скорости вентиляторов не выше 1200 об/мин.

ASUS MATRIX-GTX980TI-P-6GD5-GAMING ASUS MATRIX-GTX980TI-P-6GD5-GAMING

Программа ASUS GPU Tweak II предоставляет максимум возможностей для разгона, позволяя регулировать больше параметров Matrix относительно других утилит. В частности, доступно программное управление напряжением памяти GDDR5. Если использовать MSI Afterburner, то доступны регулировки частот и софтвольтмод GPU. Для простого практического разгона этих возможностей более, чем достаточно.

ASUS MATRIX-GTX980TI-P-6GD5-GAMING

В ходе наших экспериментов GPU удалось разогнать на 60 МГц при небольшом повышении напряжения, что в итоге позволило пройти все тесты при максимальной частоте в 1485 МГц. И это на самом деле впечатляющий результат, ведь на других GeForce GTX 980 Ti разгон ограничивался уровнем 1450–1460 МГц, да еще и с серьезными просадками ниже этого уровня. ASUS работал основное время на максимальном Boost с просадками не ниже 1443–1468 МГц. Память стабильно заработала при 8146 МГц, что тоже очень высоко, хотя более высокий разгон памяти ранее демонстрировал ускоритель Gigabyte GV-N98TG1 GAMING-6GD.

ASUS MATRIX-GTX980TI-P-6GD5-GAMING ASUS MATRIX-GTX980TI-P-6GD5-GAMING

Для обеспечения полной стабильности скорость вентиляторов была зафиксирована на уровне 1700 об/мин. Определенный гул при этом уже появился, но он находился в приемлемых рамках. Если ограничиться меньшим разгоном, то можно положиться и на автоматический режим управления оборотами.

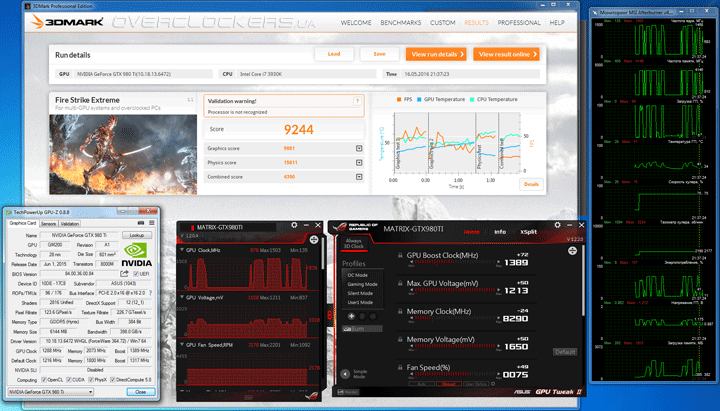

Если говорить исключительно о разгоне для 3DMark, то, пользуясь доступными программными средствами, удалось пройти Fire Strike в режиме Extreme при пиковой частоте Boost до 1503 МГц и частоте памяти 8292 МГц. Это свидетельствует о высоком потенциале, который можно будет раскрыть еще больше при аппаратном вольтмоде во время экстремальных экспериментов.
