Новое поколение видеокарт AMD. Обзор MSI R9 280X Gaming 3G и большое тестирование Radeon R9 280X

MSI R9 280X Gaming 3G

Видеоадаптер поставляется в коробке со стилизованным изображением дракона — символа линейки продуктов Gaming.

MSI R9 280X Gaming 3G

Комплект поставки довольно обширный:
  • переходник DVI/D-Sub;
  • переходник питания PCI-E 6pin/8pin;
  • переходник с 2 molex на PCI-E 6pin;
  • переходник mini-DisplayPort/DisplayPort;
  • мостик CrossFire;
  • диск с программным обеспечением.

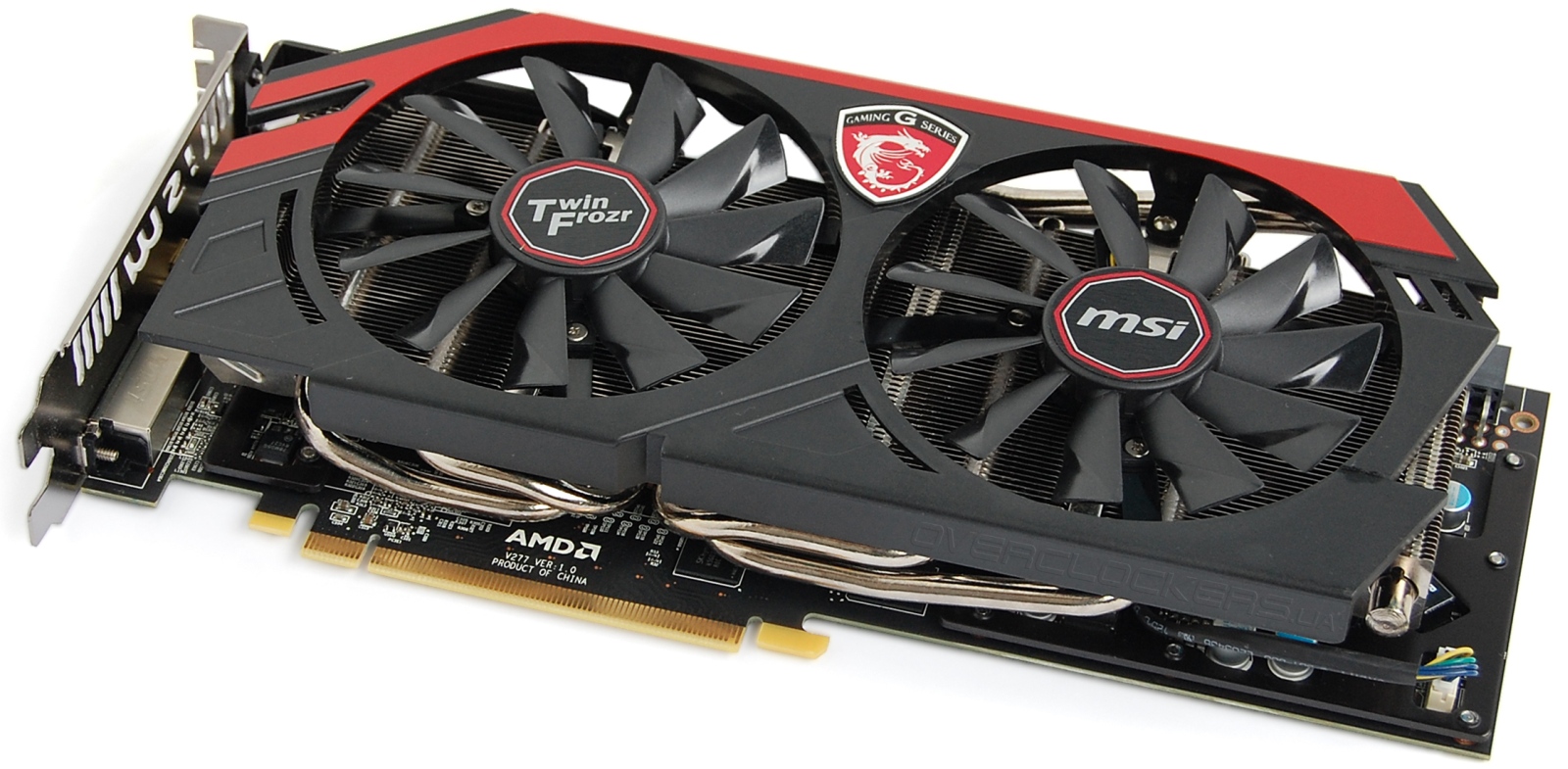

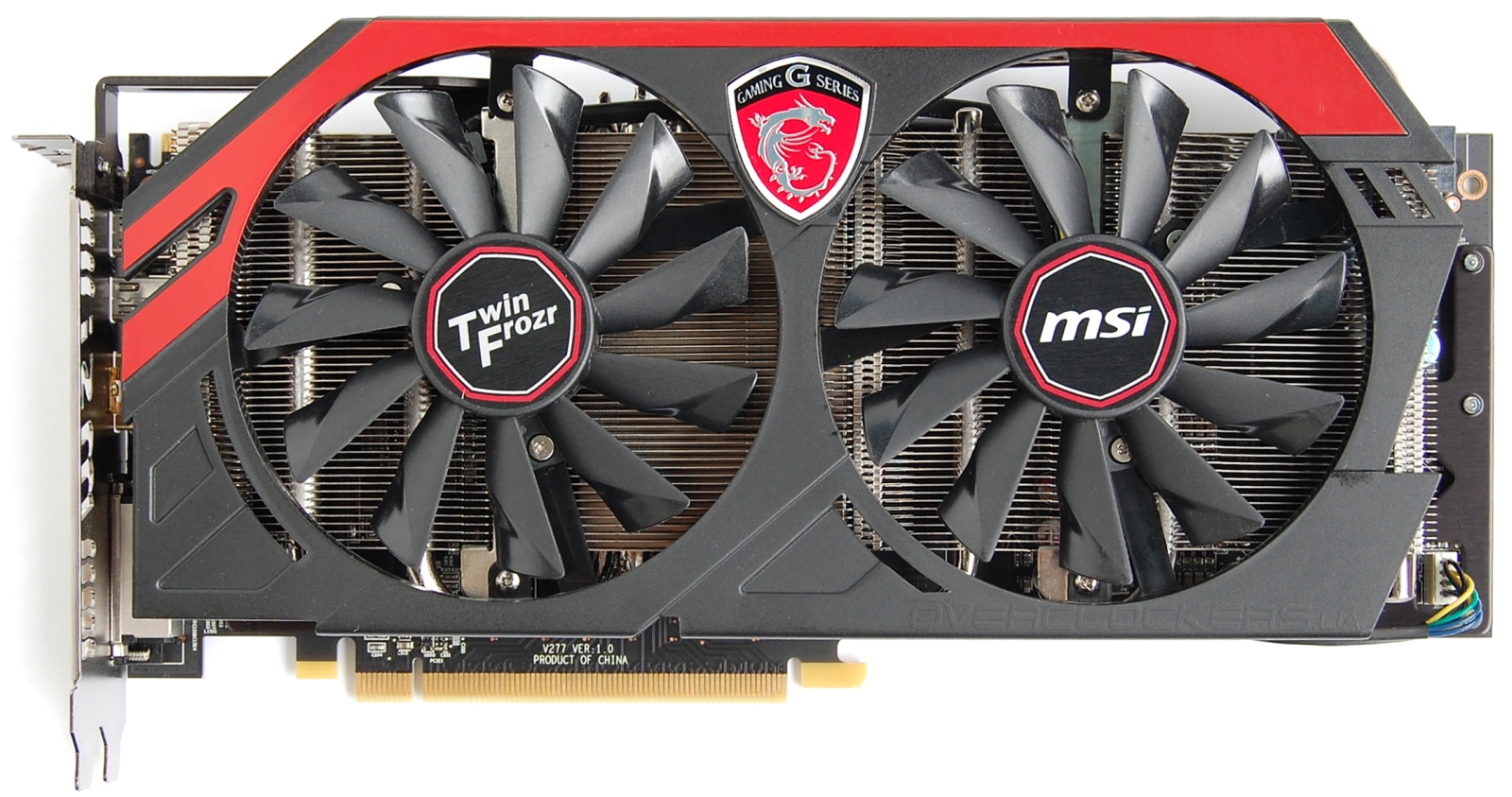

Адаптер очень похож на другие модели MSI GeForce Gaming благодаря идентичной системе охлаждения. Отличается от собратьев разве что слегка иными размерами — длина MSI R9 280X Gaming 3G чуть меньше полных 27 сантиметров.

MSI R9 280X Gaming 3G

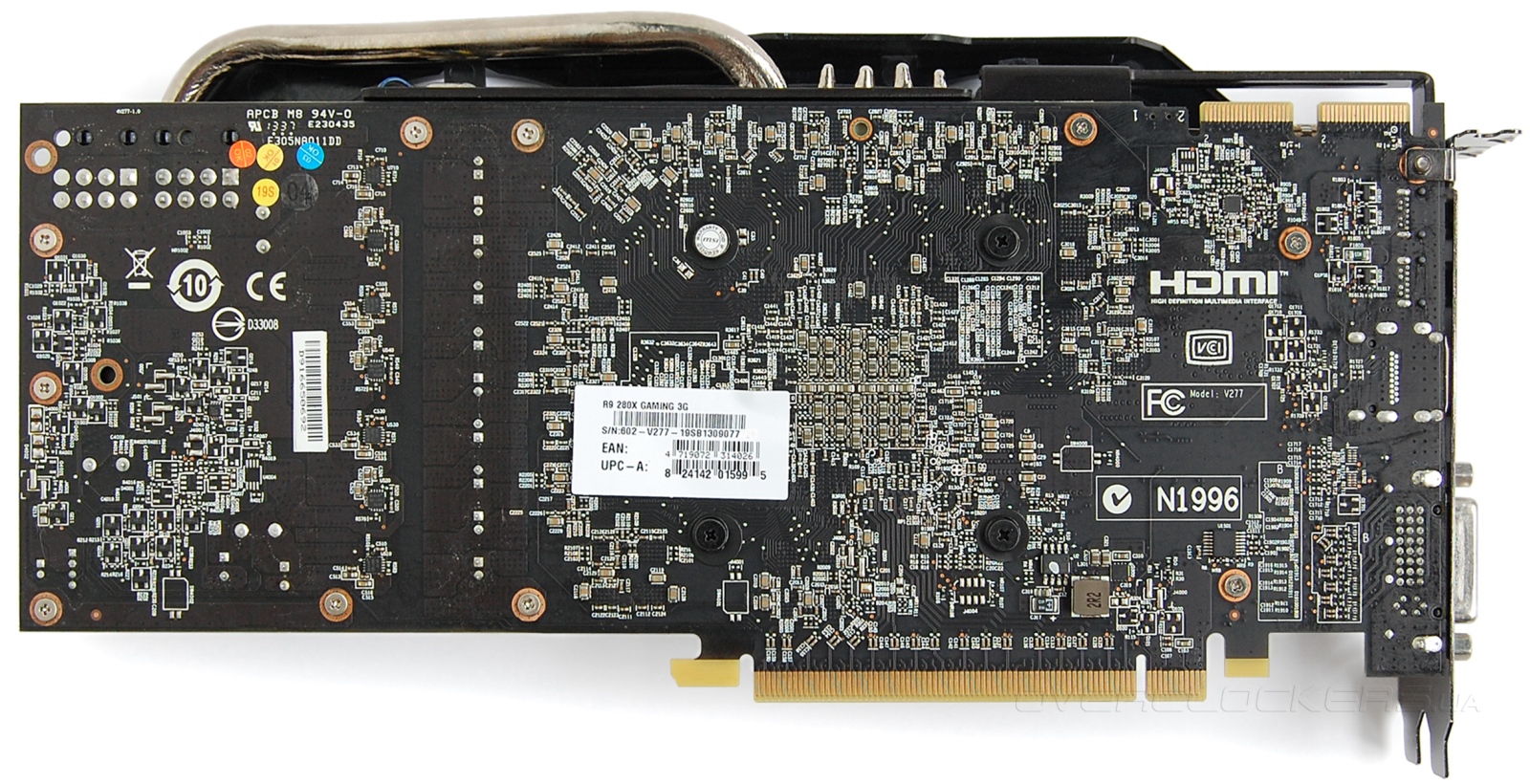

Используется красная расцветка в декоративных элементах кожуха, но точно такой же внешний вид имеют и решения от конкурента в исполнении MSI. Под основным охладителем явно просматривается массивная пластина, накрывающая элементы на плате. Сбоку выглядывает ребро жесткости.

MSI R9 280X Gaming 3G

Кулер зафиксирован четырьмя болтами. На одном из них присутствует гарантийная пломба.

MSI R9 280X Gaming 3G

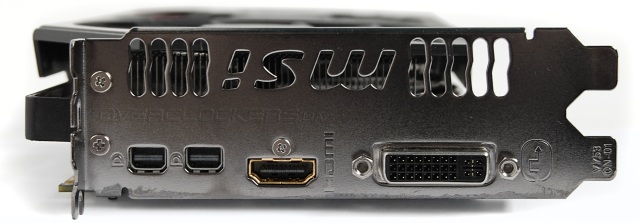

На заднюю панель вынесено два разъема mini-DisplayPort, один HDMI и DVI.

MSI R9 280X Gaming 3G

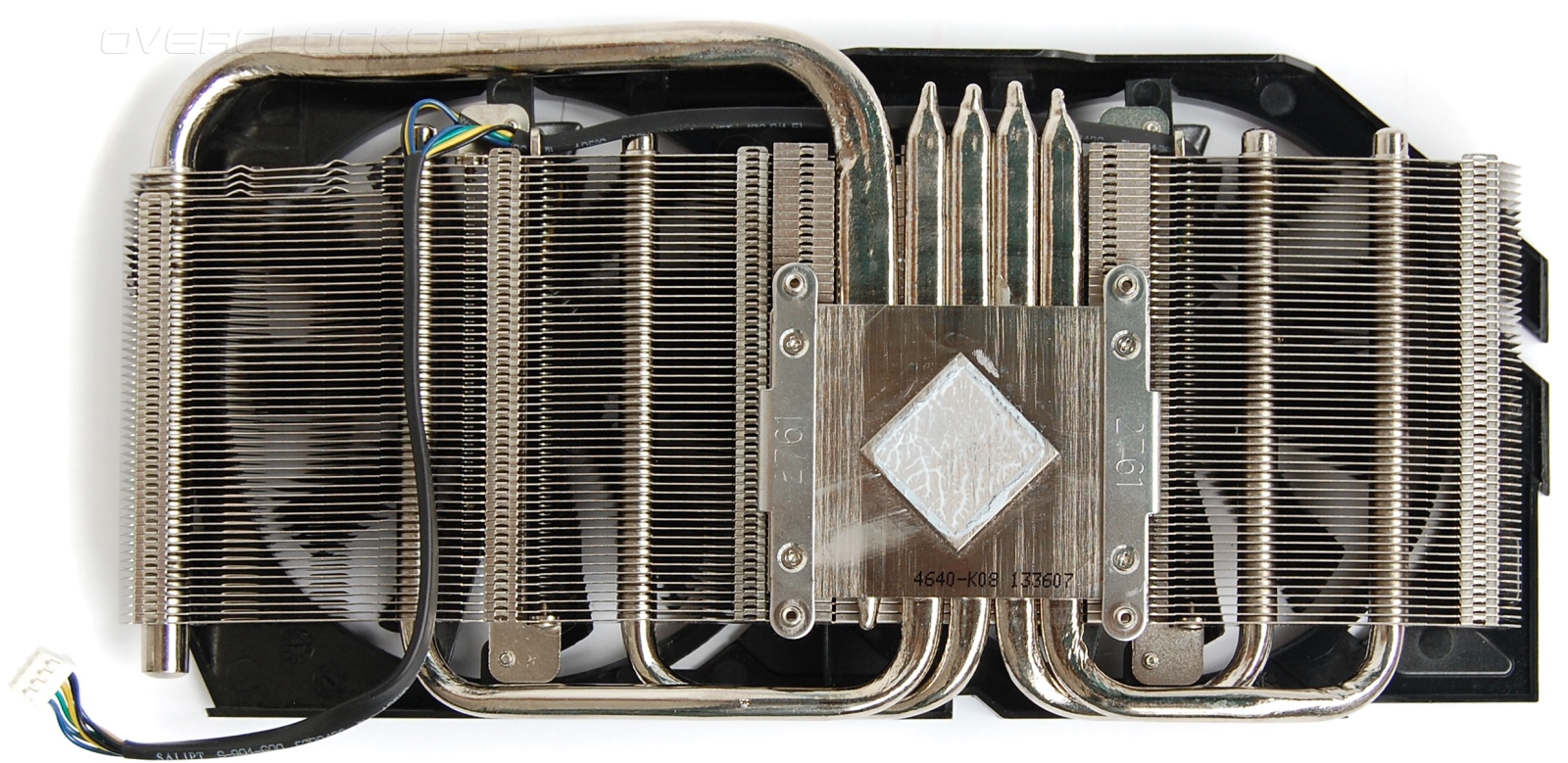

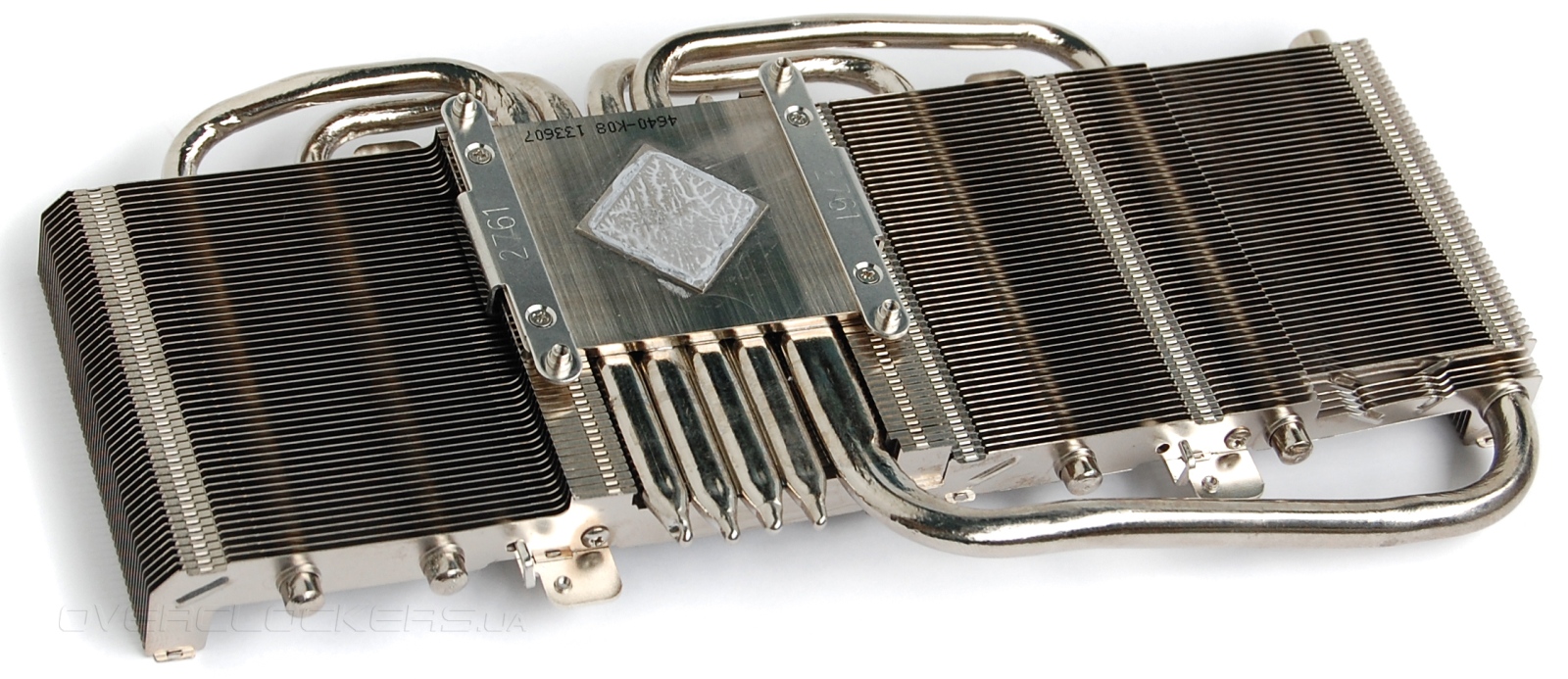

Карты серии Gaming используют систему охлаждения единой конструкции, но возможны разные вариации по количеству тепловых трубок и их толщине. В данном случае задействовано пять трубок, одна из которых увеличенного диаметра 8 мм. Это полная копия охладителя MSI N770 TF 2GD5/OC.

MSI R9 280X Gaming 3G

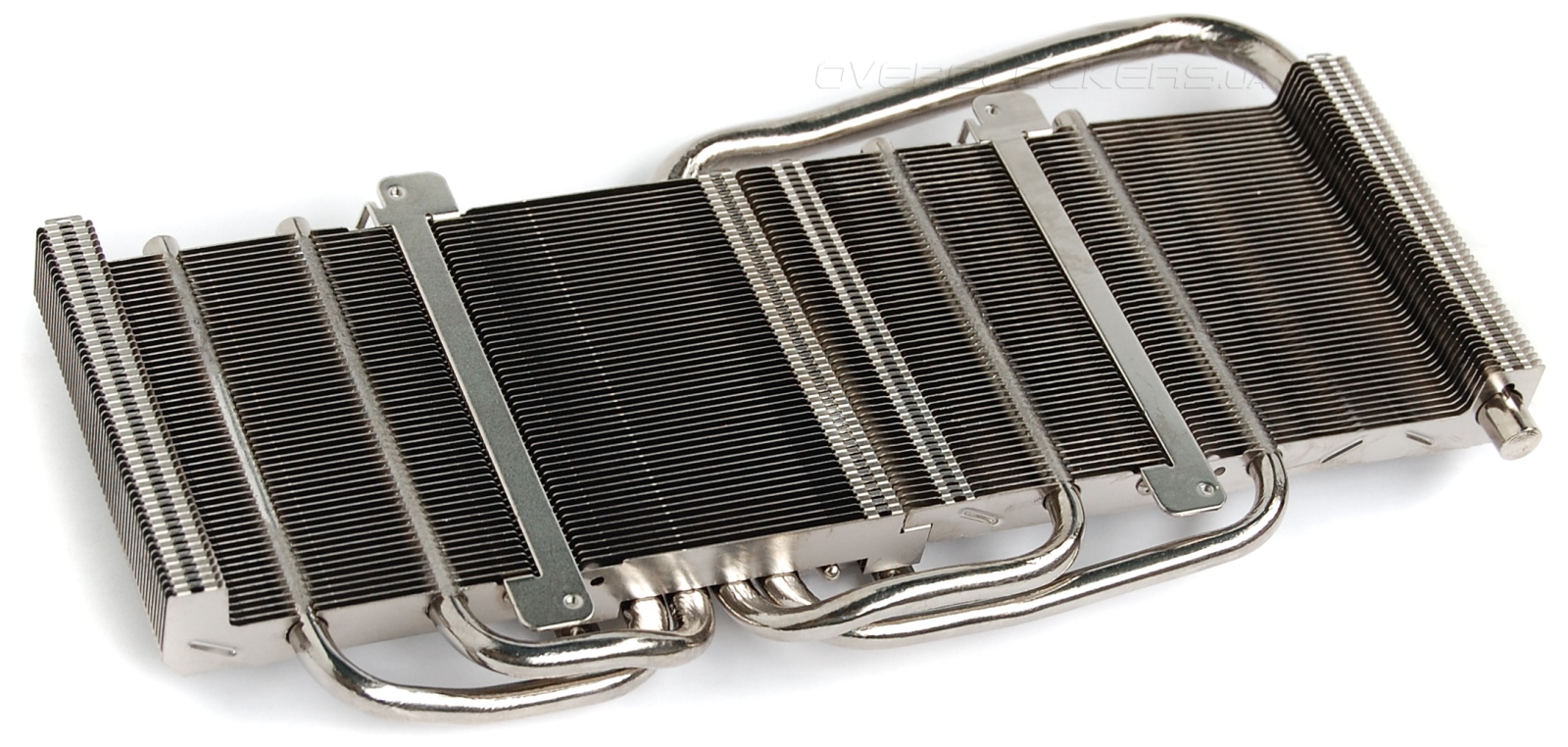

Трубки равномерно пронизывают весь массив пластин радиатора. Желобков в основании под трубки нет, тут они просто приплюснуты и плотно подогнаны друг к другу.

MSI R9 280X Gaming 3G

Как мы не раз отмечали в прошлых обзорах, в видеокартах Gaming изменилась система крепления вентиляторов — вместо массивных рамок используются тонкие металлические планки, создающие меньшее сопротивление воздушному потоку. К этим планкам крепится кожух, а уж непосредственно к нему прикручиваются вентиляторы. Провода пропущены через специальные петельки сбоку радиатора, что предотвращает случайное их попадание в рабочую зону вентиляторов.

MSI R9 280X Gaming 3G

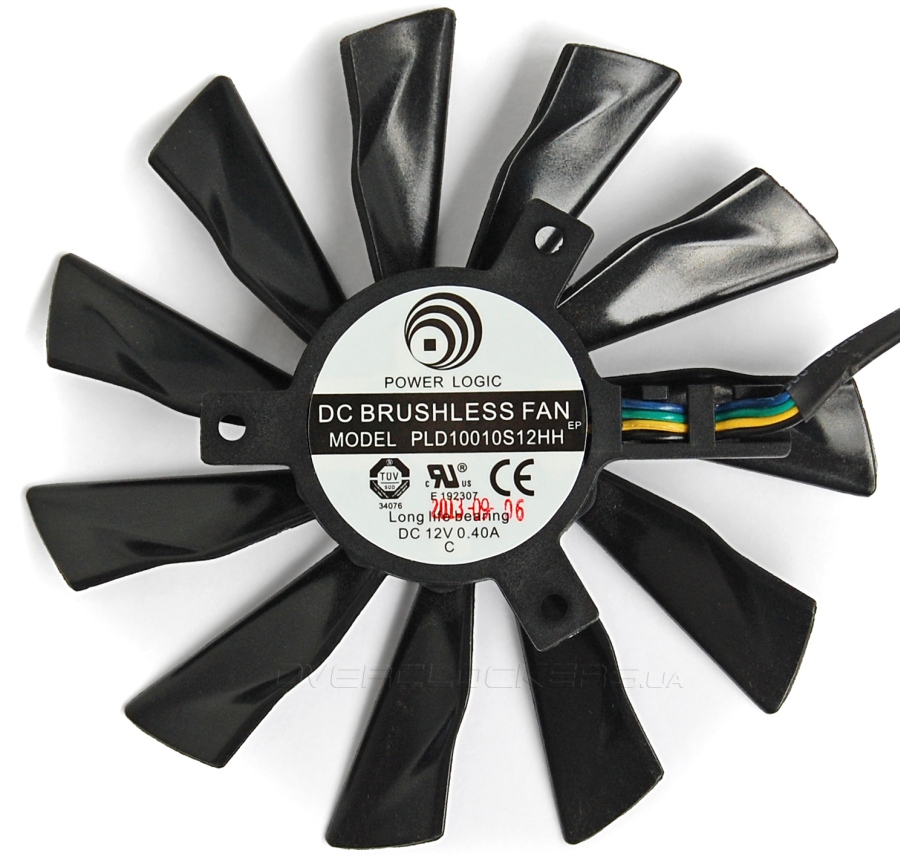

За обдув отвечает пара вентиляторов Power Logic PLD10010S12H диаметром 100 мм. Лопасти имеют слегка изогнутые края, что является отличительной чертой всех вентиляторов MSI. Такая форма увеличивает площадь обдува.

MSI R9 280X Gaming 3G

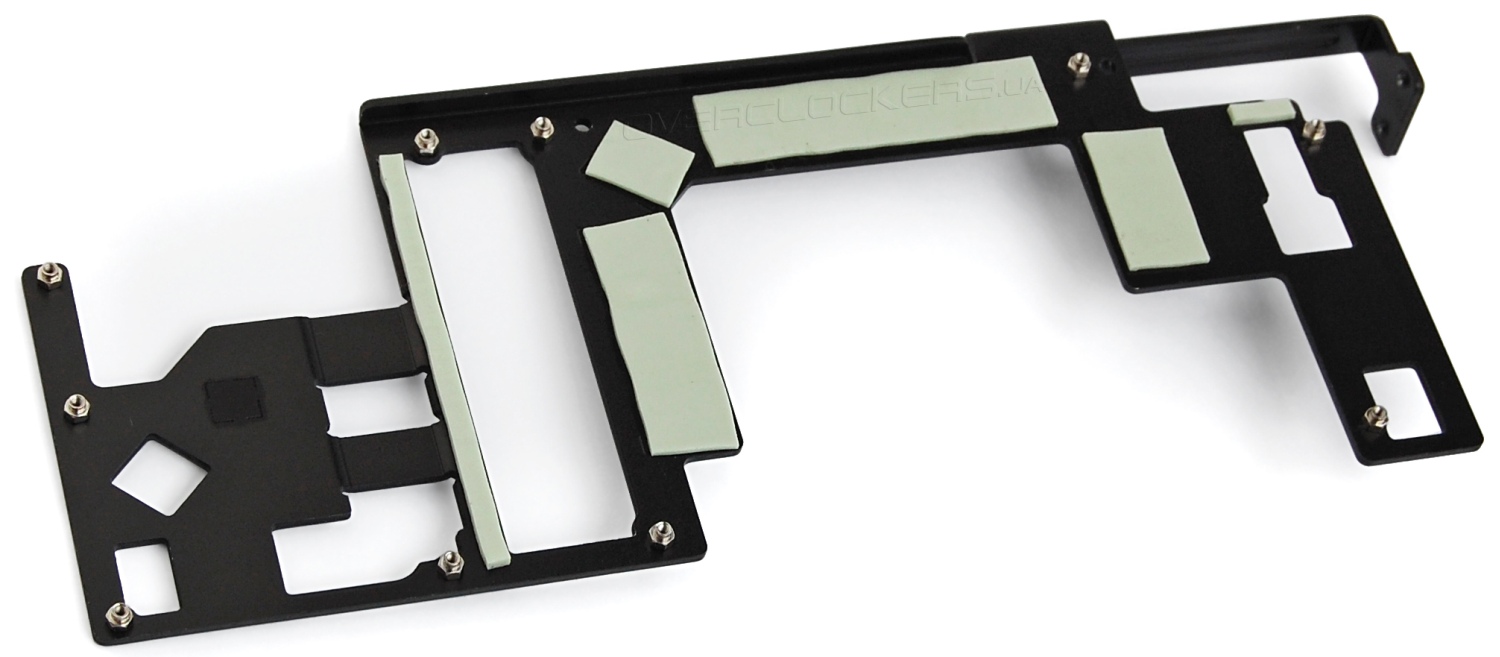

Силовые компоненты на плате и большинство микросхем памяти накрыты пластинчатым радиатором.

MSI R9 280X Gaming 3G

Такая пластина заодно служит укрепляющим элементом общей конструкции, предотвращая деформацию текстолита.

MSI R9 280X Gaming 3G

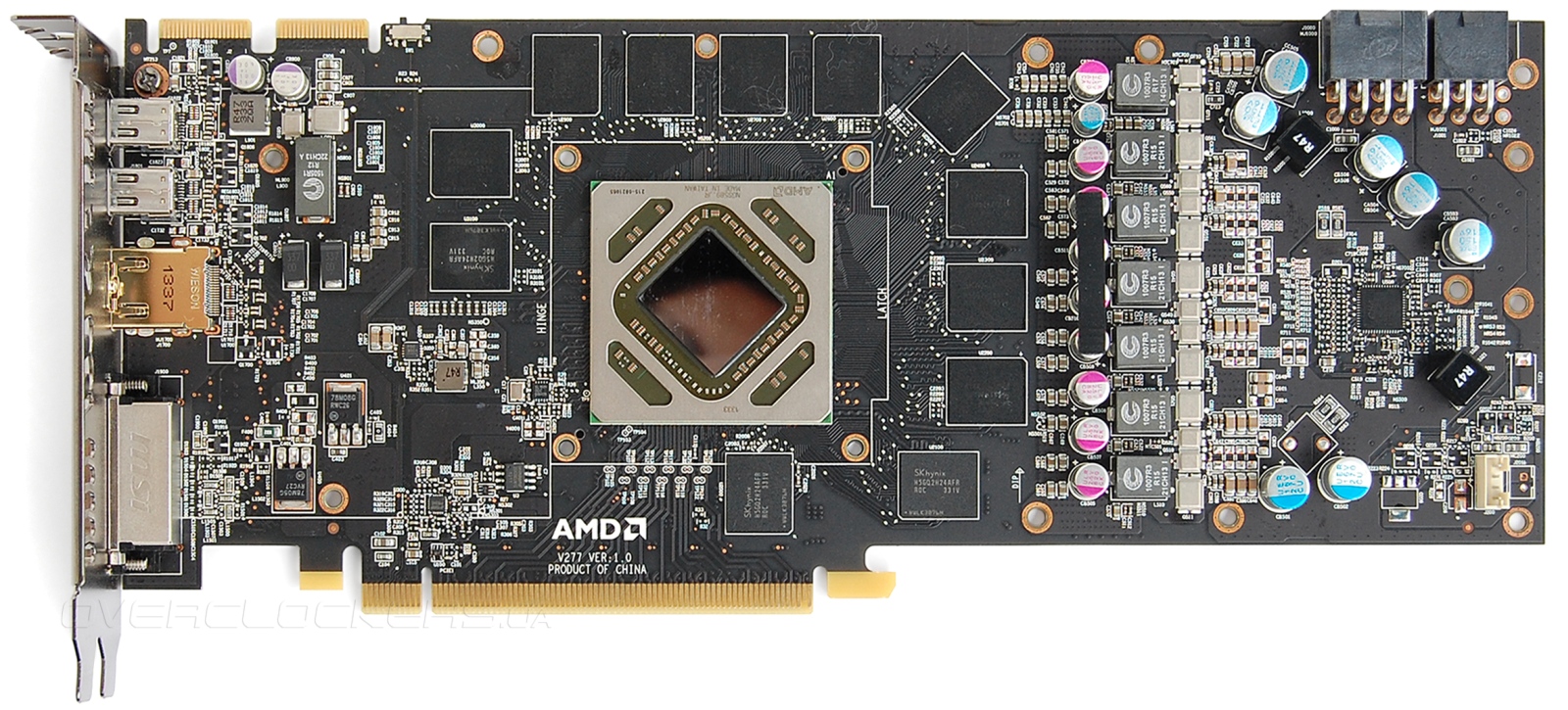

Под системой охлаждения скрывается плата, полностью повторяющая дизайн старого Radeon HD 7970. Карта оснащена двумя BIOS, соответствующий переключатель расположен возле разъемов CrossFire.

MSI R9 280X Gaming 3G

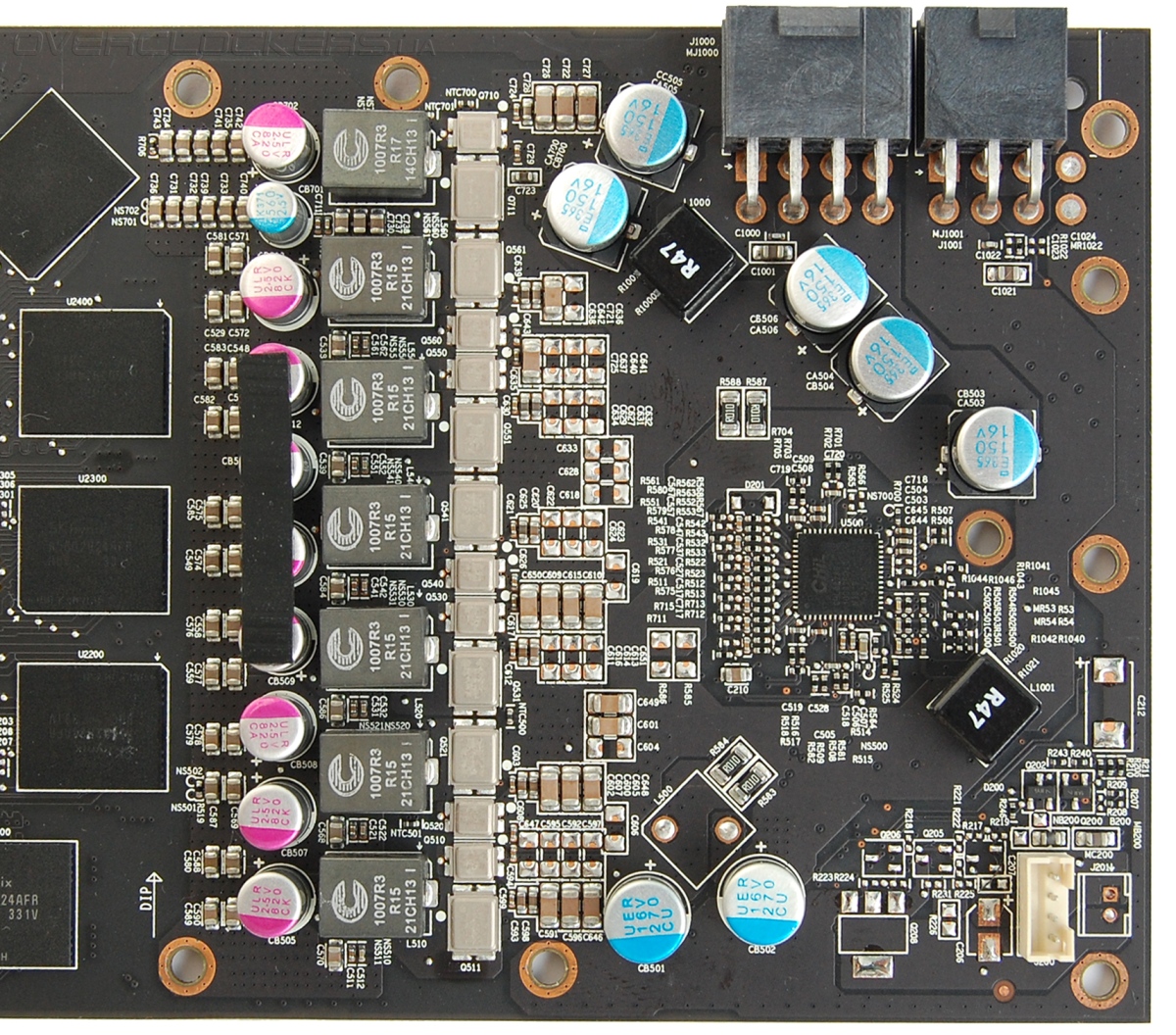

Графический процессор запитан от шестифазного преобразователя, реализованного на «мосфетах» в корпусе DirectFET, которые являются лучшими в своем классе по сочетанию рабочих характеристик. Системой питания управляет контроллер CHiL CHL8228G

MSI R9 280X Gaming 3G

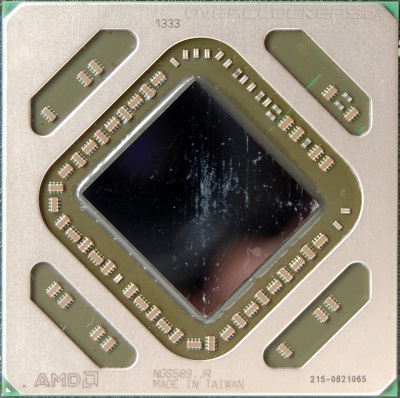

Процессор Tahiti окружен массивной защитной рамкой, на которую нанесена вся маркировка.

AMD Tahiti

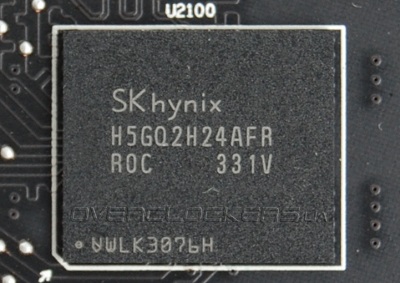

Три гигабайта памяти набраны 12 микросхемами SKhynix H5GQ2H24AFR R0C.

SKhynix H5GQ2H24AFR R0C

Все графические карты Gaming предусматривают три рабочие частотные конфигурации, между которыми можно переключаться по нажатию соответствующей кнопки в утилите MSI Gaming App. Три режима (Silent, Gaming и OC) кроме частот отличаются и алгоритмом работы вентиляторы. В Silent приоритете всегда идет на тишину, изменение скорости вращения вентиляторов более плавное. В OC Mode обороты регулируются более агрессивно, обеспечивая лучшее охлаждение при более высоких частотах.

MSI R9 280X Gaming 3G

В данном случае разница по частотам между всеми тремя режимами мизерная. Ядро переключается между 1000, 1020 и 1050 МГц при единой частоте памяти 6000 МГц во всех профилях. И даже по умолчанию MSI R9 280X Gaming 3G работает на самом скоростном профиле 1050/6000 МГц.

MSI R9 280X Gaming 3G

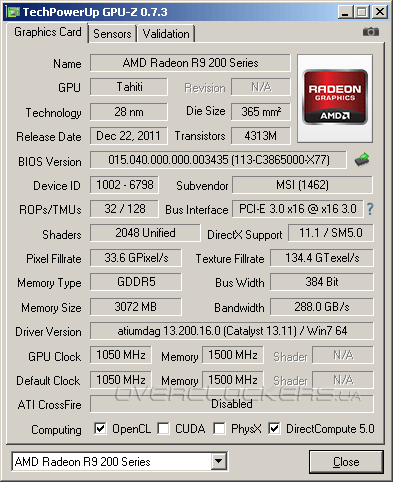

Утилита GPU-Z определила ASIC Quality у данного экземпляра в 74,1%.

MSI R9 280X Gaming 3G

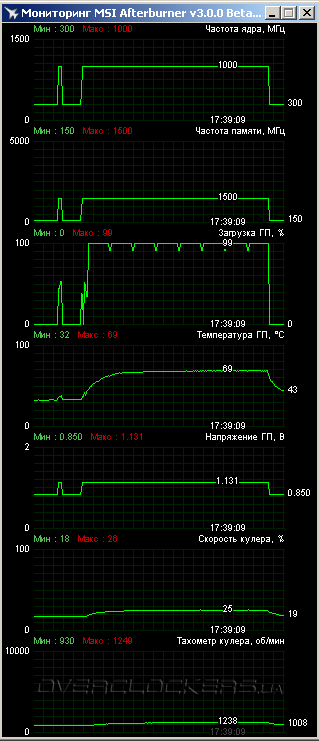

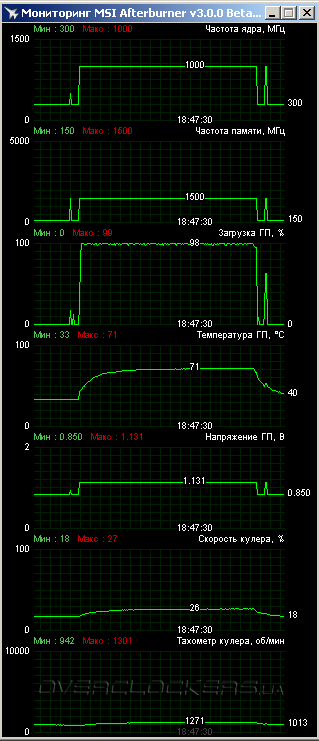

Изучение температурно-шумовых характеристик мы проводили в режимах Silent и OC. По итогам 12-минутного прогрева Crysis: Warhead (демо Ambush) и Unigine Valley benchmark в разрешении 2560x1440 на максимальных настройках качества ядро не прогрелось свыше 69 °C и 71 °C. Испытания проводились в открытом корпусе при 22 °C в помещении.

MSI R9 280X Gaming 3G MSI R9 280X Gaming 3G

Скорость вращения вентиляторов едва достигала 1300 об/мин. При таких оборотах шум просто отсутствовал.

Отметим, что мониторинг и управление параметрами легко осуществляется в MSI Afterburner 3.0.0 beta 15, хотя официальной поддержки новых Radeon в утилите еще нет. Это и не удивительно, ведь аппаратно новинка полностью повторяет Radeon HD 7970. Лишь для повышения напряжения пришлось прибегнуть к параметру «форсировать постоянное напряжение» в настройках, что приводило к постоянному напряжению при разгоне и большему нагреву в простое. С обновлением программы уйдет и эта мелкая неприятность.

Нельзя не обратить внимание на низкое рабочее напряжение ядра — 1,131 В. Первая версия Radeon HD 7970 работала при 1,174 В, а у GHz Edition в режиме Boost напряжение доходило до 1,25 В, сильно влияя на температуру и итоговый шум. Выходит, что AMD в обновленной версии более тонко подошло к балансу частот и напряжения. И если такое напряжение является стандартом де-факто для всех Radeon R9 280X, то новые видеокарты автоматически становятся холоднее и тише предшественников.

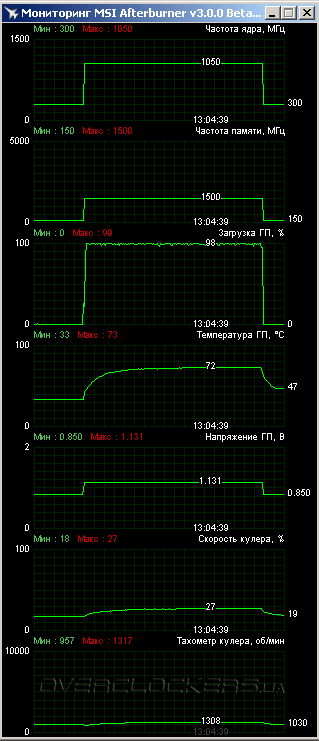

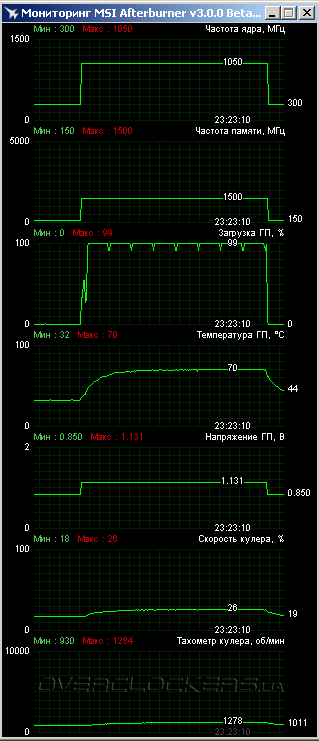

При 1050/6000 МГц температуры в Crysis: Warhead и Unigine Valley benchmark достигли 70 °C и 73 °C. Обороты вентиляторов почти не изменились.

MSI R9 280X Gaming 3G  MSI R9 280X Gaming 3G

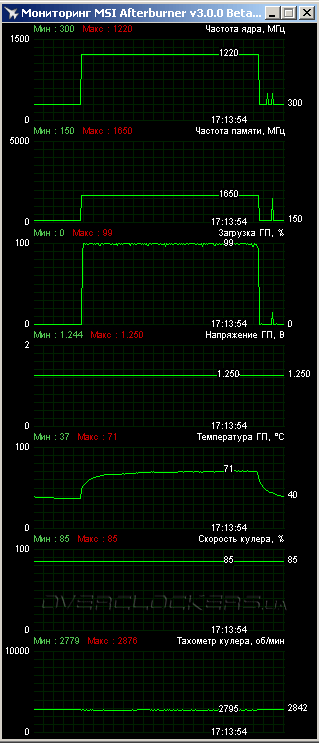

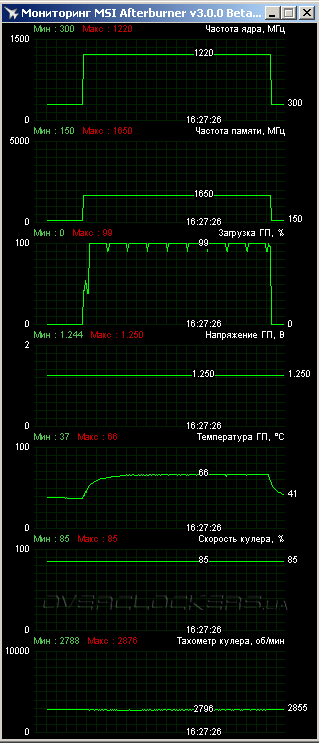

В разгоне из ядра удалось выжать внушительные 1220 МГц при повышении напряжения до 1,25 В. Дальнейший разгон приводил к появлению артефактов в самых тяжелых приложениях и падению стабильности. Память одолела 6600 МГц, что тоже хорошо, но не рекордный результат.

MSI R9 280X Gaming 3G  MSI R9 280X Gaming 3G

Существенное повышение напряжения заставило поднять обороты обдувающих вентиляторов почти до максимума. О возможности комфортного использования карты в таком режиме речи уже не идет. Но если не гнаться за предельным результатом частоты GPU, но вполне можно достичь хорошего разгона при сохранении тишины. К примеру, на родном напряжении карта работала вплоть до 1120 МГц, а при 1,131 В высокие обороты уж точно не нужны.
