Обзор ASUS HD7790-DC2OC-1GD5. Большое тестирование Radeon HD 7790

Спустя год с момента запуска бюджетных видеокарт семитысячной серии AMD решила немного обновить модельный ряд. Новый Radeon HD 7790 должен занять нишу между Radeon HD 7770 и Radeon HD 7850, между которыми весьма значительный разрыв в производительности. Единственным предложением в этом сегменте был видеоадаптер от конкурентов — GeForce GTX 650 Ti. Некоторое время на рынке присутствовал еще удешевленный вариант Radeon HD 7850 с 1 ГБ видеопамяти, но жизненный цикл этой модели оказался коротким — ее быстро упразднили. Теперь это место должен занять новоиспеченный Radeon HD 7790.


Bonaire

В основе новинки не какой-то порезанный старый чип, а совершенно новый GPU, построенный на архитектуре GCN 1.1, что означает некоторые улучшения со времен первых графических процессоров GCN. Но реальные изменения коснулись лишь работы энергосберегающих технологий. Еще появилась поддержка инструкций для гетерогенной архитектуры (Heterogeneous System Architecture), которая предполагает совместное использование вычислительных возможностей CPU и GPU.

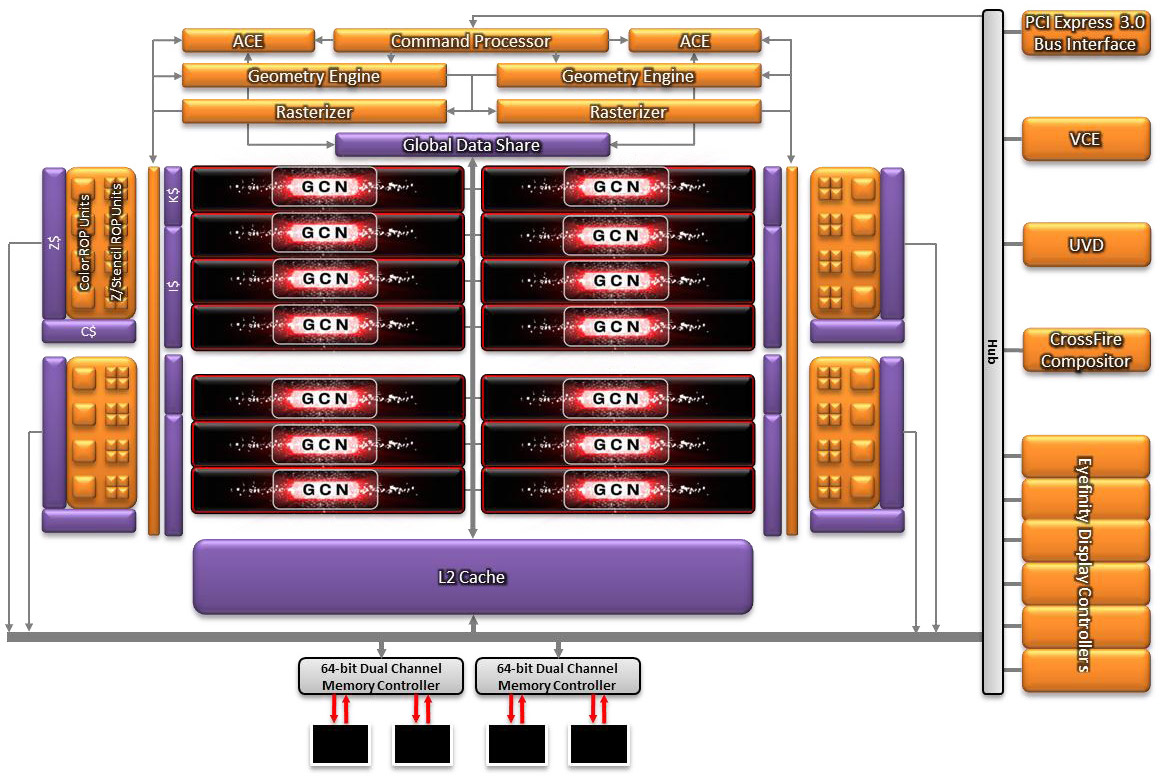

Новый чип, получивший кодовое имя Bonaire, состоит из 14 GCN Compute Unit, структура которых полностью идентична аналогичным блокам у старых решений архитектуры GCN. Общее количество потоковых процессоров — 896, текстурных блоков — 56. Напомним, что у старшего Pitcairn насчитывается 20 таких юнитов, младшая версия в лице Radeon HD 7850 имеет в своем активе 16 блоков, а у более простого GPU Cape Verde лишь 10 Compute Unit. Как видим, новый Radeon HD 7790 по вычислительной мощи ближе к Radeon HD 7850, а не к Radeon HD 7770.

AMD Bonaire

С младшими решениями новинку роднит 128-битная шина памяти и малое количество блоков ROP, коих 16. Но пропускная способность памяти у Radeon HD 7790 все равно выше чем у Radeon HD 7770. Это достигается за счет высокой эффективной частоты в 6 ГГц. Графический процессор функционирует на 1 ГГц. Стандартный объем памяти составляет один гигабайт, что, опять же, соответствует параметрам представителей младшей серии HD 7700.

Видеоадаптер Radeon HD 7870 Radeon HD 7850 Radeon HD 7790 Radeon HD 7770
Ядро Pitcairn Pitcairn Bonaire Cape Verde
Количество транзисторов, млн. шт 2800 2800 2080 1500
Техпроцесс, нм 28 28 28 28
Площадь ядра, кв. мм 212 212 160 123
Количество потоковых процессоров 1280 1024 896 640
Количество текстурных блоков 80 64 56 40
Количество блоков рендеринга 32 32 16 16
Частота ядра, МГц 1000 860 1000 1000
Шина памяти, бит 256 256 128 128
Тип памяти GDDR5 GDDR5 GDDR5 GDDR5
Частота памяти, МГц 4800 4800 6000 4500
Объём памяти, МБ 2048 2048 1024 1024
Поддерживаемая версия DirectX 11.1 11.1 11.1 11.1
Интерфейс PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0
Заявленная мощность, Вт 175 130 85 80

По размерам кристалла и количеству процессоров новый GPU занимает среднее положение между Pitcairn и Cape Verde, при этом энергопотребление немногим больше чем у младшего Radeon HD 7770 — на уровне 85 Вт. Столь низкое значение обеспечивается частично и за счет более гибкой работы технологии PowerTune у Bonairе. Появилось больше промежуточных уровней тактовой частоты с соответствующими напряжениями. Эти уровни меняются в зависимости от загрузки и энергопотребления. Пиковое значение это никак не ограничивает, но при небольшой нагрузке на GPU такая гибкая система оказывается более эффективной и экономичной. При превышении лимита мощности видеокарта не скинет сразу же частоту на низкое значение, процесс ее снижения будет более плавным, что избавит от резких падений производительности в стрессовых режимах работы. Настройки PowerTune открыты для разработчиков конечных технических решений, так что партнеры не имеют никаких ограничений в плане выпуска разогнанных версий с расширенным лимитом мощности. Поддержки Boost у Radeon HD 7790 нет.

Первым образцом нового Radeon в нашей лаборатории станет модель от ASUS с нестандартным охлаждением и заводским разгоном. Так что мы сразу сможем оценить возможности как обычных HD 7790, так и топовых оверклокерских версий.


ASUS HD7790-DC2OC-1GD5

Видеокарта поставляется в компактной коробке. По изображению на лицевой стороне ясно, что используется охладитель DirectCU II.

ASUS HD7790-DC2OC-1GD5

В комплект поставки входит переходник DVI/D-Sub и мостик CrossFire.

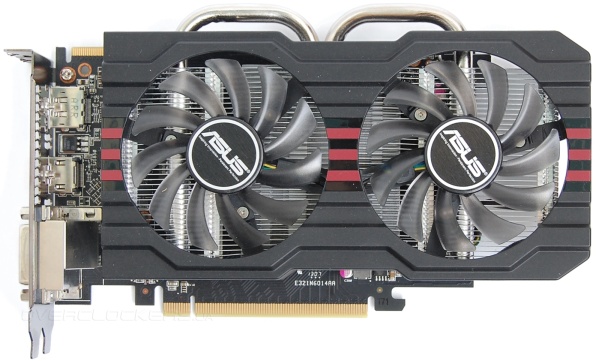

Внешне эта карта ASUS напоминает более дорогие модели с двухвентиляторным кулером DirectCU II. Выдержан единый дизайн с другими продуктами ASUS.

ASUS HD7790-DC2OC-1GD5

Бросается в глаза меньшее количество тепловых трубок — их две.

ASUS HD7790-DC2OC-1GD5

Видеокарта изначально небольшая — длина 22 сантиметра, но плата еще компактнее — примерно 17 сантиметров. Разъем питания развернут защелкой вверх, чтобы нависший над текстолитом радиатор не мешал подключению соответствующего кабеля.

ASUS HD7790-DC2OC-1GD5

На задней панели расположено четыре разъема: HDMI, DisplayPort и два DVI.

ASUS HD7790-DC2OC-1GD5

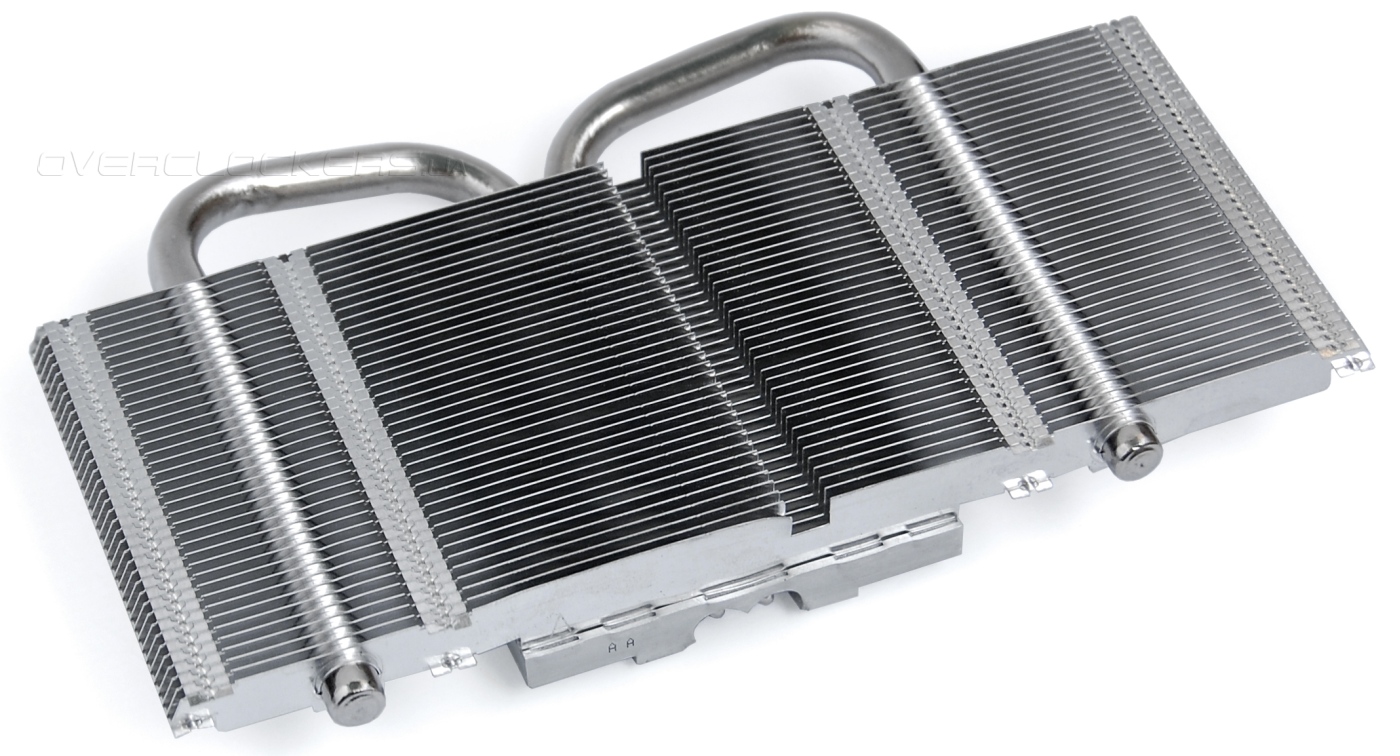

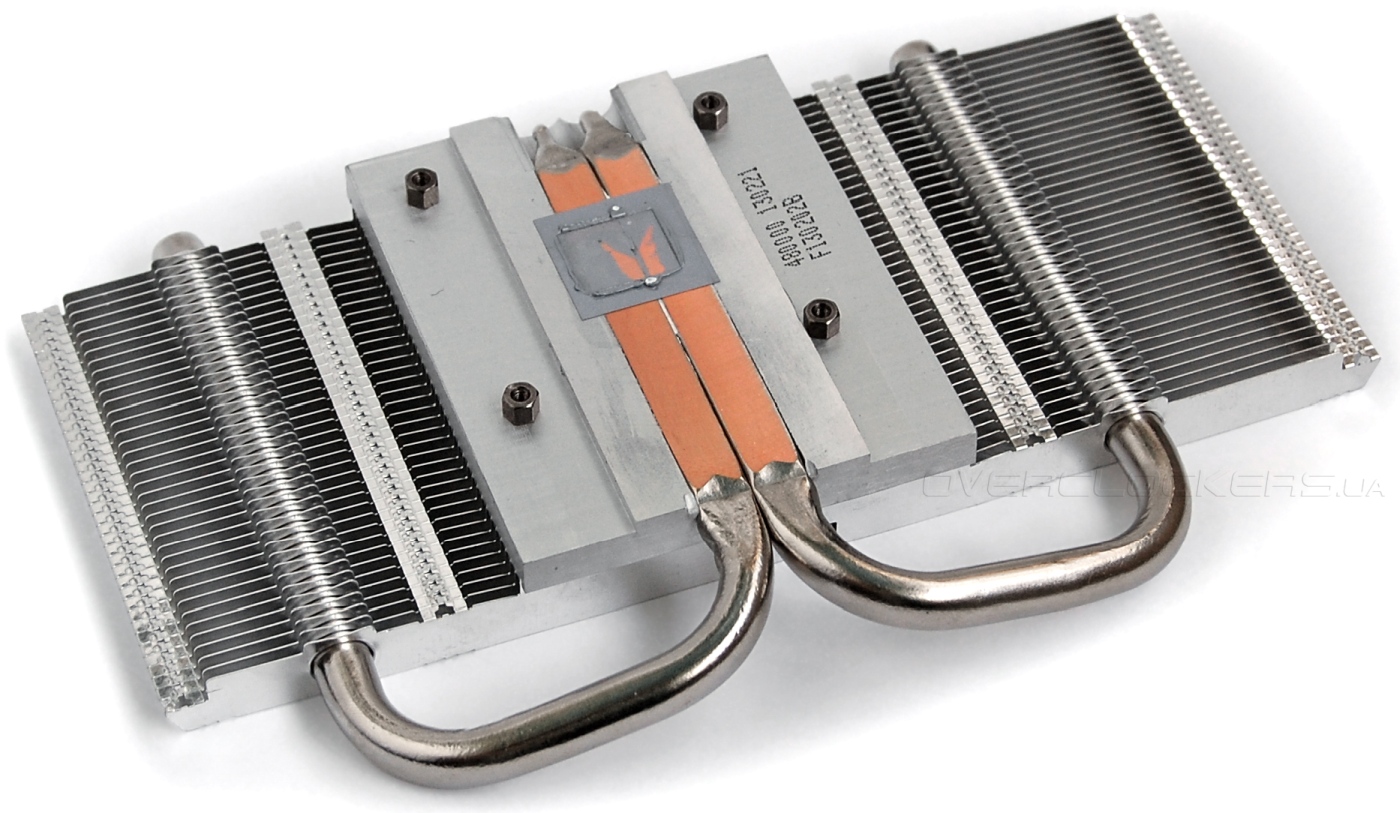

При более близком взгляде на систему охлаждения видно, что данный кулер уступает тем, которые используются на старших Radeon и GeForce от ASUS — радиатор меньшего размера, основание из алюминия. Впрочем, мы имеем дело с более холодной и экономичной картой, так что небольшие упрощения конструкции не критичны.

ASUS HD7790-DC2OC-1GD5

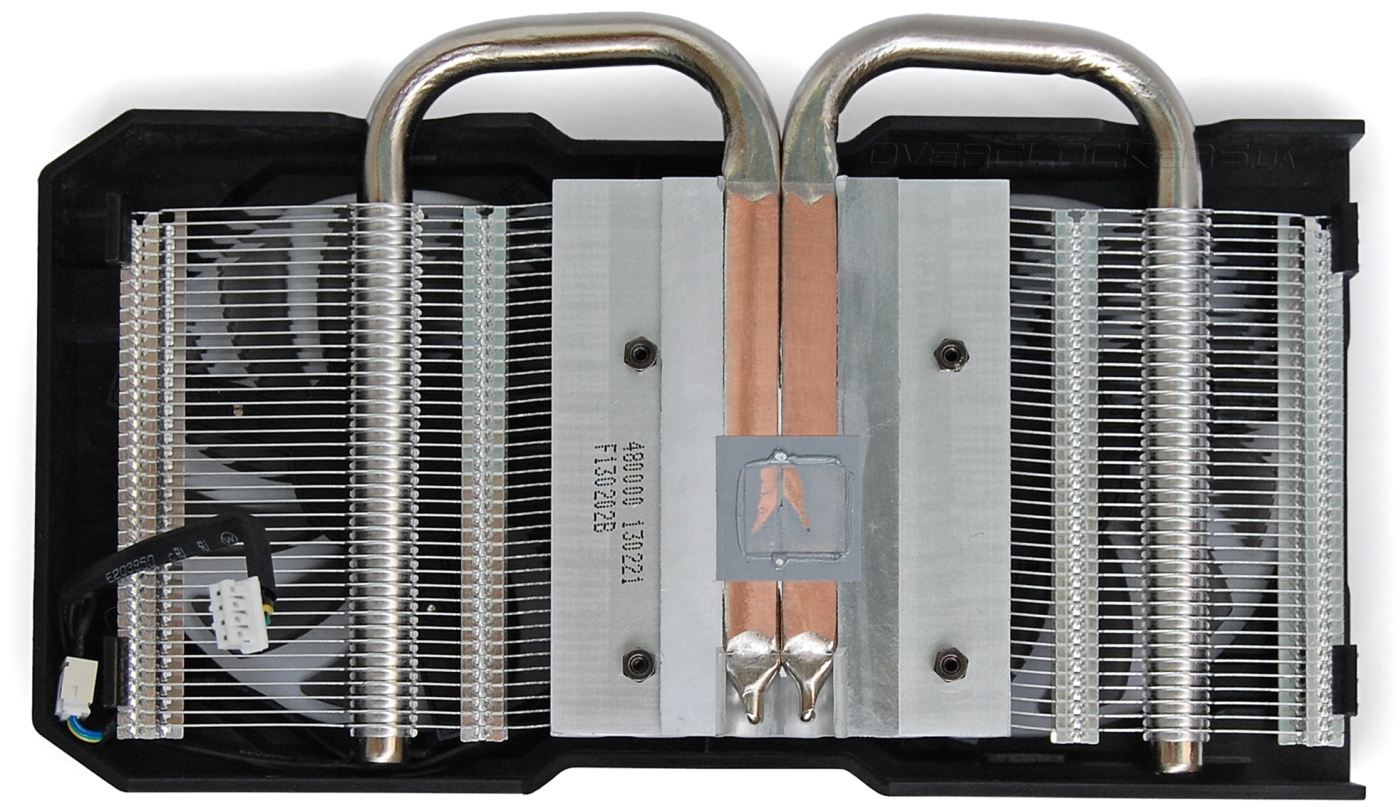

Две толстые 8-мм тепловые трубки уложены в желобки основания и плотно подогнаны друг к другу. Технология прямого контакта обеспечивает наиболее эффективный отвод тепла от поверхности графического кристалла.

ASUS HD7790-DC2OC-1GD5

ASUS HD7790-DC2OC-1GD5

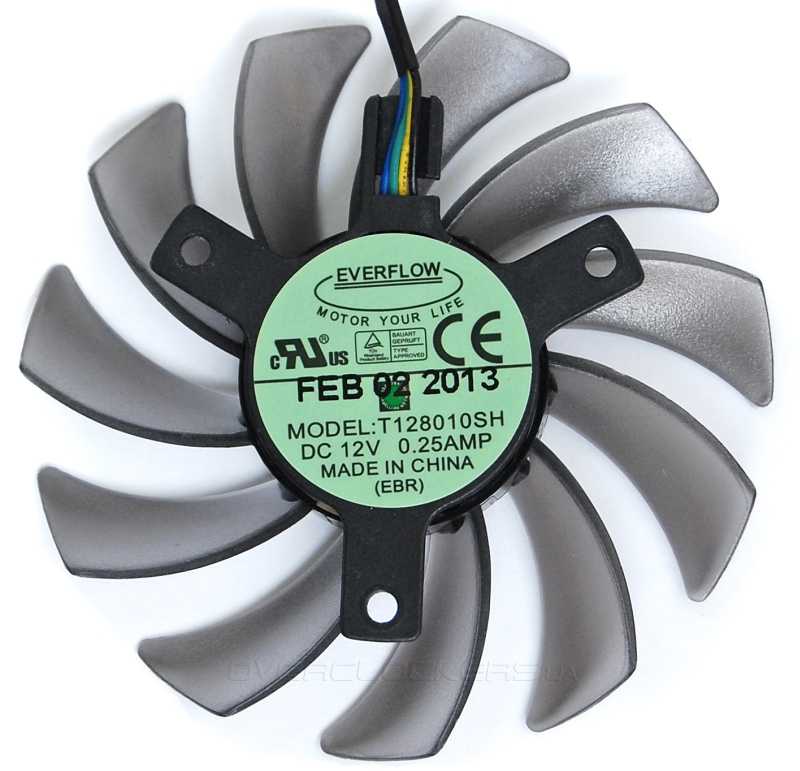

Обдувается радиатор двумя вентиляторами Everflow T128010SH диаметром 80 мм (реальный размер крыльчатки 75 мм).

ASUS HD7790-DC2OC-1GD5

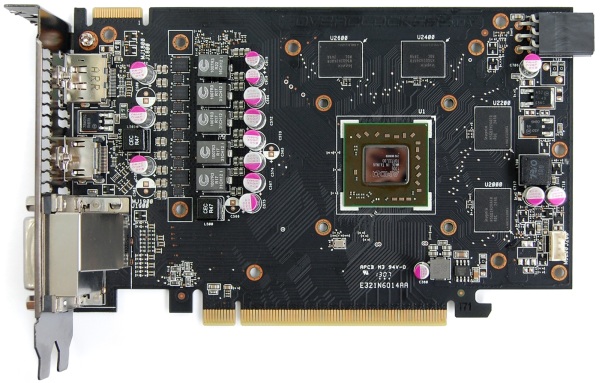

Плата выполнена на текстолите черного цвета. Узел питания GPU расположен в левой части. Радиатора на силовых компонентах нет, хотя его установку предусматривают соответствующие отверстия.

ASUS HD7790-DC2OC-1GD5

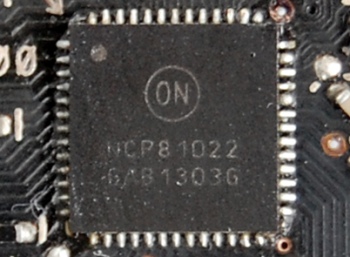

Графический процессор запитан от пятифазного преобразователя под управлением контроллера NCP81022.

NCP81022

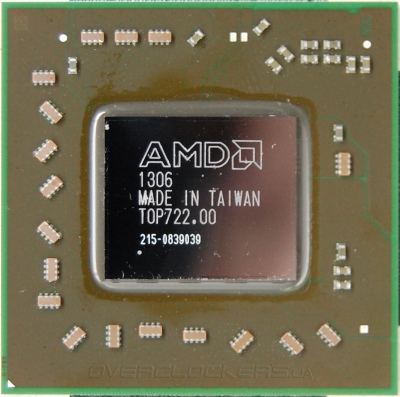

Защитной рамки вокруг GPU нет.

AMD Bonaire

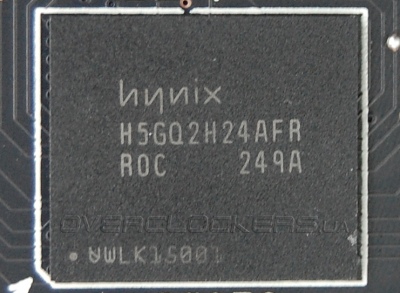

Распаяны микросхемы памяти Hynix H5GQ2H24AFR R0C.

Hynix H5GQ2H24AFR R0C

С рекомендованных частот 1000/6000 МГц адаптер ASUS HD7790-DC2OC-1GD5 разогнан до значений 1075/6400 МГц.

ASUS HD7790-DC2OC-1GD5

Согласно GPU-Z параметр ASIC Quality равен 68,1%.

ASUS HD7790-DC2OC-1GD5

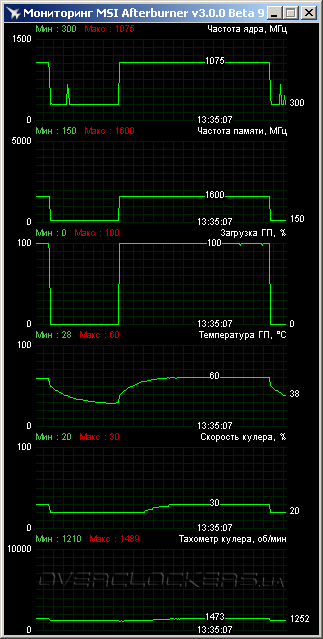

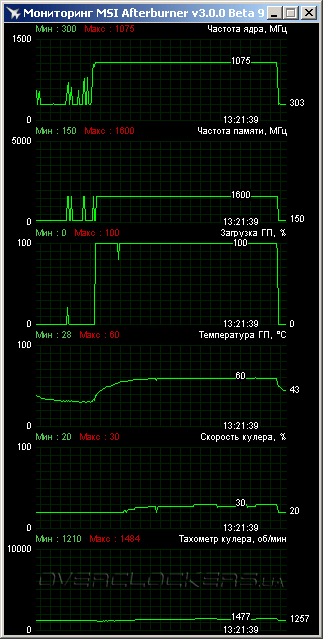

Наш стандартный 12-минутный тест Crysis: Warhead при максимальном качестве графики прогрел видеокарту до 59–60 °C. Скорость вентиляторов не превышала 1480 об/мин. Великолепный результат при практически полном отсутствии шума! Правда, достигнут он был при 21,5 °C в помещении. В более жестких условиях рабочие температуры ASUS вполне ожидаемо возрастут, но немного.

ASUS HD7790-DC2OC-1GD5

По итогам 10 минут прогревания тестом MSI Kombustor температура все еще не превысила 60 °C, вентиляторы уже постоянно работали на 1480 об/мин без периодического снижения скорости.

ASUS HD7790-DC2OC-1GD5

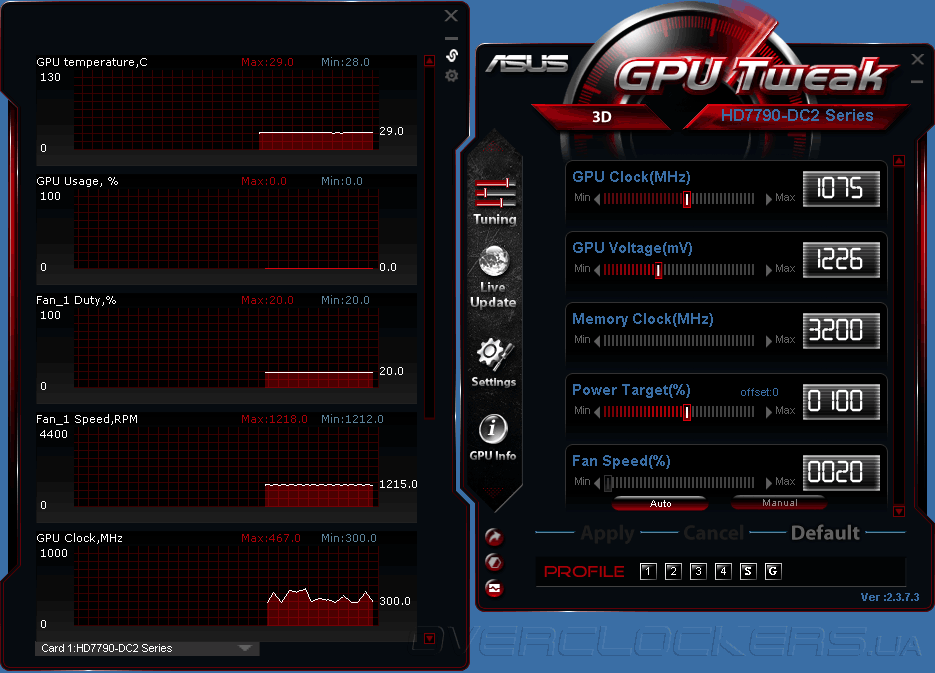

Настало время поговорить о разгоне. Важную роль в этом играет возможность программного управления напряжением. Поддержка этой функции отсутствовала у некоторых моделей Radeon HD 7770 и Radeon HD 7850. Аналогичная ситуация складывается и с Radeon HD 7790 — не все карты поддерживают софтвольтмод. ASUS HD7790-DC2OC-1GD5 позволяет регулировать напряжение, но только через утилиту ASUS GPU Tweak. При этом у программы есть такая проблема, как невозможность регулировки частоты памяти GDDR5. В итоге все равно придется прибегать к сторонним утилитам. При этом еще нужно придерживаться определенного порядка разгона: вначале повышать напряжение в ASUS GPU Tweak, а потом уже регулировать частоты в MSI Afterburner.

ASUS HD7790-DC2OC-1GD5

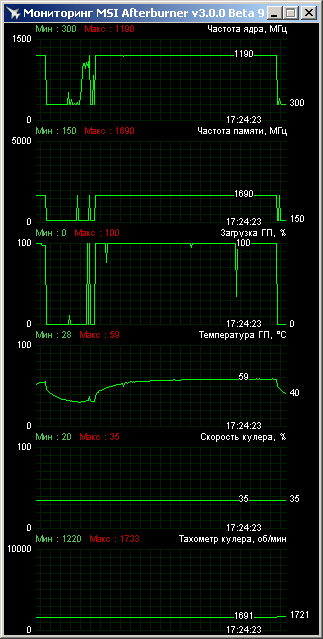

Для нашего сравнения производительности мы решили провести тестирование в двух режимах разгона — максимальные частоты на родном напряжении и при его повышении. Это позволит оценить потенциал рядовых версий HD 7790 без возможности софтвольтмода и потенциал оверклокерских версий. В первом случае мы достигли частот 1190/6760 МГц при стандартном напряжении до 1,218 В. В таком режиме карта легко работала в тихом режиме при скорости вентиляторов примерно 1700 об/мин.

ASUS HD7790-DC2OC-1GD5

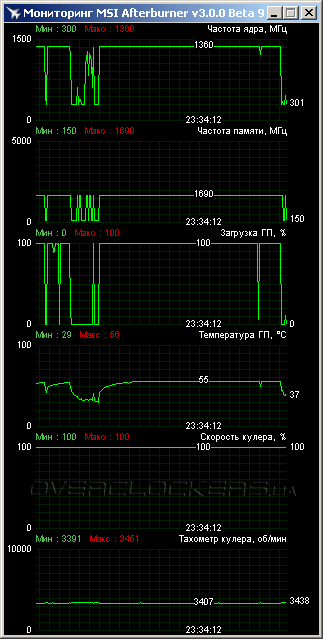

При повышении напряжения до 1,381 В удалось добиться стабильности на 1360/6760 МГц. Тут уже обороты обдувающих вентиляторов пришлось поднимать до максимума.

ASUS HD7790-DC2OC-1GD5

Немного расстраивает итоговый прирост по частоте памяти, но не будем забывать, что изначально ее значение довольно высокое. Для многих Radeon HD 7770 и Radeon HD 7850 даже 6 ГГц являются недостижимым пределом.
