Еще экономичнее, еще дешевле! Видеокарта AMD Radeon HD 6870 на новом GPU Barts

HIS 6870 Fan 1GB (H687F1G2M)

В данной статье мы рассмотрим Radeon HD 6870 от компании HIS.

HIS HD 6870 Fan 1GB (H687F1G2M)HIS HD 6870 Fan 1GB (H687F1G2M)

Комплект поставки включает:
  • переходник DVI/D-Sub;
  • два переходника питания molex/PCI-E;
  • мостик CrossFire;
  • диск с драйверами;
  • инструкции.
Видеокарта немного длиннее Radeon HD 5850.

HIS HD 6870 Fan 1GB (H687F1G2M)

Округлые формы сменились прямыми углами. На боковой и задней панели имеются красные пластиковые вставки.

HIS HD 6870 Fan 1GB (H687F1G2M)

HIS HD 6870 Fan 1GB (H687F1G2M)

С боковой стороны расположены два 6-pin разъема питания.

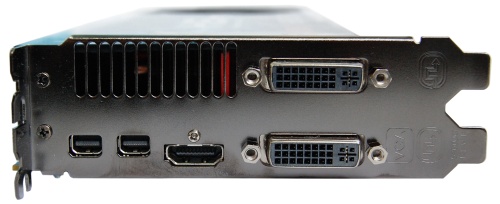

На заднюю панель вынесено два разъема DisplayPort, один HDMI и пара DVI.

HIS HD 6870 Fan 1GB (H687F1G2M)

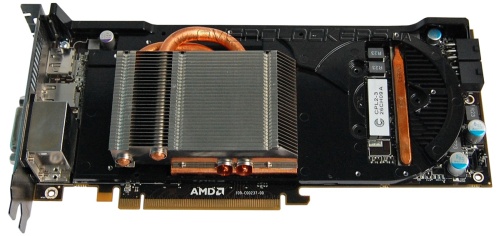

Система охлаждения — типичная «турбина». Массивное алюминиевое основание служит радиатором для микросхем памяти и силовых элементов системы питания. Для охлаждения графического чипа предусмотрен большой радиатор с тремя тепловыми трубками.

HIS HD 6870 Fan 1GB (H687F1G2M)

Верхний кожух крепится защелками по образу и подобию референсных систем охлаждения видеокарт NVIDIA. Вот только, если у GeForce при должной аккуратности снять кожух можно, не разбирая видеокарту, то у Radeon HD 6870 защелки и пластик крышки настолько тугие и твердые, что процесс разборки отнимает уйму времени и нервов, не говоря уже о необходимости предварительного демонтажа кулера.

HIS HD 6870 Fan 1GB (H687F1G2M)

Для сравнения ниже приведено фото системы охлаждения Radeon HD 5850.

HIS HD 6870 Fan 1GB (H687F1G2M)

Хорошо видно, что новичок обладает большим радиатором. В основе его одна 8-мм тепловая трубка и две стандартные 6-мм трубки.

HIS HD 6870 Fan 1GB (H687F1G2M)

HIS HD 6870 Fan 1GB (H687F1G2M)

Обдувается вся конструкция радиальным вентилятором FD9238H12S. Такие же вентиляторы устанавливаются на Radeon HD 5850.

HIS HD 6870 Fan 1GB (H687F1G2M)

Длина платы — 24 сантиметра. Компоновка элементов немного необычна, ведь система питания перенесена в левую часть, ближе к внешним разъемам. В отличие от видеокарт HD 5800 данный адаптер имеет лишь один разъем CrossFire.

HIS HD 6870 Fan 1GB (H687F1G2M)

HIS HD 6870 Fan 1GB (H687F1G2M)

Четырехфазная система питания GPU реализована на контроллере Chil CHL8214 c поддержкой протокола I2C. Значит, возможен софтвольтмод, но пока еще нет соответствующих программных средств. Ждем новую версию MSI Afterburner.

Chil CHL8214

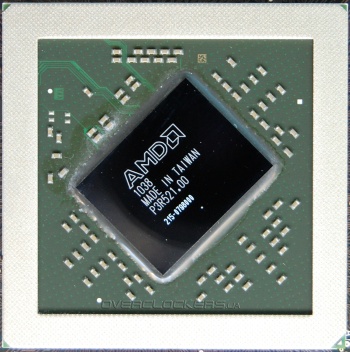

Графический чип Barts имеет прямоугольную форму. Вместо логотипа ATI на нем красуется AMD. С этой серии производитель полностью отказывается от старого бренда, и знакомую надпись ATI вы уже больше не увидите.

AMD Barts

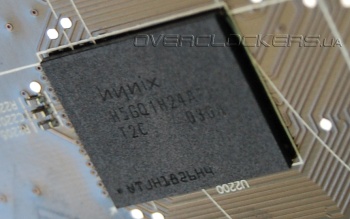

Общий объем памяти в один гигабайт набран восемью микросхемами Hynix H5GQ1H24AFR T2C.

Hynix H5GQ1H24AFR T2C

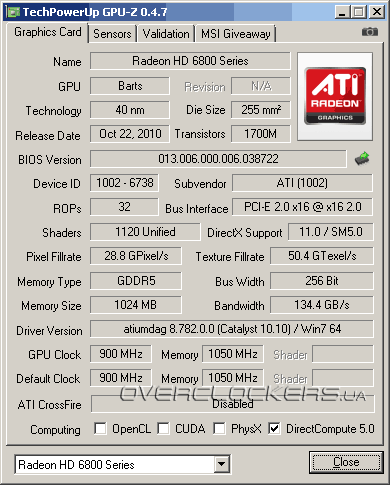

Ядро функционирует на частоте 900 МГц, память GDDR5 — на 1050 (4200) МГц.

HIS HD 6870 Fan 1GB (H687F1G2M)

Несмотря на то что последняя версия утилиты MSI Afterburner вышла за полтора месяца до появления новых видеокарт Radeon, мониторинг и разгон для HD 6800 работает без проблем. Недоступна пока лишь функция программной регулировки напряжения GPU.

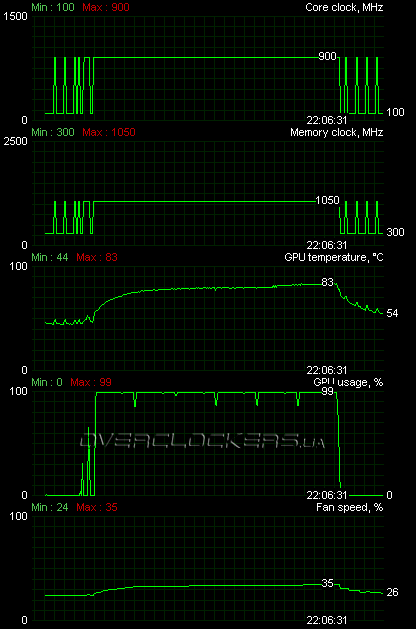

Видя данные о более низком энергопотреблении в сравнении с HD 5850, и наблюдая у Radeon HD 6870 больший радиатор, мы надеялись на более низкие частоты при меньшем уровне шума. Но вышло все с точностью до наоборот. При 12-минутной нагрузке Crysis Warhead на максимальных настройках качества со сглаживанием ядро разогрелось до 83 °С ( при 21,5 °С в помещении). Обороты вентилятора достигли 35%, создавая весьма заметный гул. Референсный HD 5850 в аналогичных условиях прогрелся лишь до 76 °С при более низких оборотах.

HIS HD 6870 Fan 1GB (H687F1G2M)

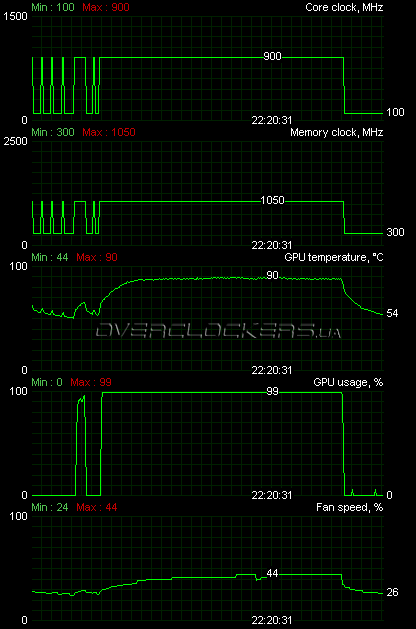

В FurMark температура и вовсе достигла отметки в 90 °С.

HIS HD 6870 Fan 1GB (H687F1G2M)

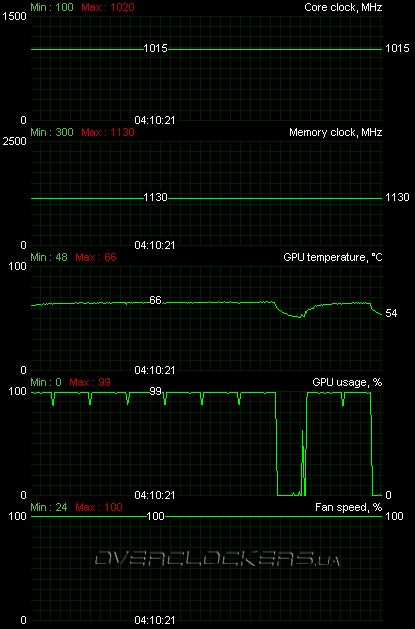

От GPU, работающего на 900 МГц, не ждешь большого прироста при разгоне, особенно без поднятия напряжения. Хотя наш экземпляр без проблем преодолел 1 ГГц и смог сохранять стабильность на 1015 МГц даже на номинальном напряжении.

HIS HD 6870 Fan 1GB (H687F1G2M)

А вот память разочаровала, ведь ее стабильным максимумом оказалась частота 4520 МГц. На таких частотах сохранялась стабильность в игровых приложениях и в FurMark при максимальных оборотах вентилятора.
