Красный ястреб. Обзор и тестирование видеокарты MSI R6870 Hawk

Характеристики видеокарт

Видеоадаптер Radeon HD 6950 MSI R6870 Hawk Radeon HD 6870 GeForce GTX 560 Ti Sonic GeForce GTX 560 Ti
Ядро Cayman Pro Barts XT Barts XT GF114 GF114
Количество транзисторов, млн. шт 2640 1700 1700 1950 1950
Техпроцесс, нм 40 40 40 40 40
Площадь ядра, кв. мм 389 255 255 332 332
Количество потоковых процессоров 1408 1120 1120 384 384
Количество текстурных блоков 88 56 56 64 64
Количество блоков рендеринга 32 32 32 32 32
Частота ядра, МГц 800 930 900 900 822
Частота шейдерного домена, МГц 800 930 900 1800 1644
Шина памяти, бит 256 256 256 256 256
Тип памяти GDDR5 GDDR5 GDDR5 GDDR5 GDDR5
Частота памяти, МГц 5000 4200 4200 4200 4008
Объём памяти, МБ 2048 1024 1024 1024 1024
Поддерживаемая версия DirectX 11 11 11 11 11
Интерфейс PCI-E 2.1 PCI-E 2.1 PCI-E 2.1 PCI-E 2.0 PCI-E 2.0
Заявленная максимальная потребляемая мощность, Вт 200-140 н/д 151 н/д 170


Тестовый стенд

Конфигурация тестового стенда следующая:
  • процессор: Core i7-965 (3,2@3,95 ГГц, BCLK 172 МГц);
  • кулер: Thermalright Venomous X;
  • материнская плата: Gigabyte GA-X58A-UD3R (Intel X58 Express);
  • память: G.Skill F3-12800CL8T-6GBRM (3x2GB, DDR3-1600@1720 МГц, 8-8-8-24-1T);
  • жесткий диск: Hitachi HDS721010CLA332 (1 ТБ, SATA2, 7200 об/мин);
  • блок питания: Seasonic SS-850HT (850 Вт);
  • операционная система: Windows 7 Ultimate x64;
  • драйверы видеокарты HD 6950: ATI Catalyst 10.11;
  • драйверы видеокарт HD 6870: ATI Catalyst 11.1;
  • драйверы видеокарты GeForce GTX 560 Ti: NVIDIA GeForce 266.66.
В операционной системе были отключены User Account Control, Superfetch, Windows Defender, файл подкачки и визуальные эффекты интерфейса. Методика тестирования описана в одном из прошлых материалов.

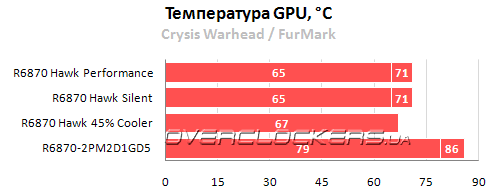

Температурный режим

Для большей наглядности мы отобразили данные по температурам GPU у MSI R6870 Hawk и R6870-2PM2D1GD5 в виде единой диаграммы.

Температурный режим MSI R6870 Hawk

Hawk справляется с охлаждением графического чипа на 14-15 градусов Цельсия лучше референса.


Результаты тестирования

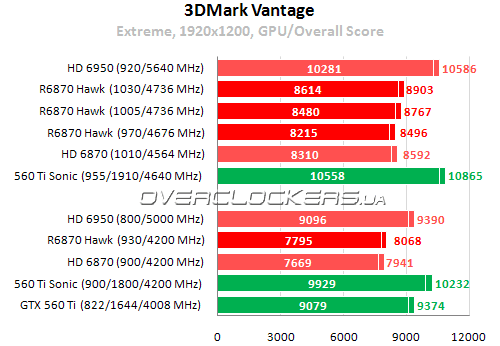

3DMark Vantage

3DMark Vantage

Результаты тестирования MSI R6870 Hawk

Разница между обычным Radeon HD 6870 и Hawk менее двух процентов. Даже с максимальным разгоном Hawk не догнать Radeon HD 6950 и GeForce GTX 560 Ti.

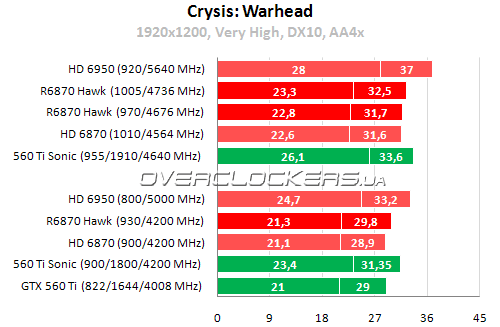

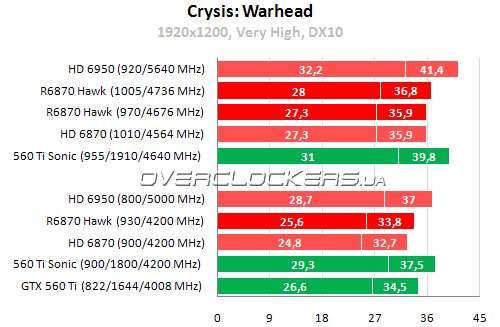

Crysis: Warhead

Crysis: Warhead

Результаты тестирования MSI R6870 Hawk

Результаты тестирования MSI R6870 Hawk

В реальной игре преимущество Hawk над референсом более заметно — три процента. Разгон до 970/4676 МГц позволяет выиграть 6-7% производительности, до 1005/4736 МГц — 9%. Примечательно, что на частотах 970/4676 Hawk демонстрирует такой же уровень производительности, что и собрат на 1010/4564 МГц.

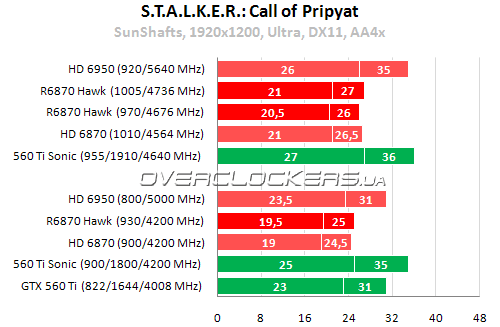

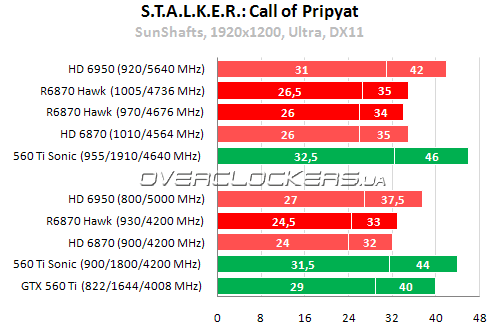

S.T.A.L.K.E.R.: Call of Pripyat

S.T.A.L.K.E.R.: Call of Pripyat

Результаты тестирования MSI R6870 Hawk

Результаты тестирования MSI R6870 Hawk

Мизерная разница в производительности между MSI Hawk и референсом. При разгоне разница еще меньше. Прирост от максимального разгона — от 6 до 8%. Небольшой стимул, тем более что ни одну из старших видеокарт все равно не догнать.

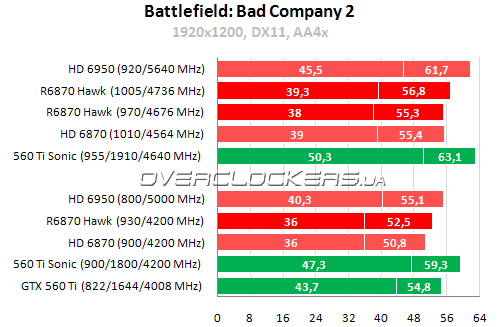

Battlefield: Bad Company 2

Battlefield: Bad Company 2

Игра не очень требовательная, поэтому тестирование проводилось сразу же при включенном сглаживании.

Результаты тестирования MSI R6870 Hawk

Hawk выигрывает у референса 3%, но только по среднему fps. При разгоне адаптер нагоняет Radeon HD 6950 по средней частоте кадров, но по-прежнему уступает по минимальному показателю.

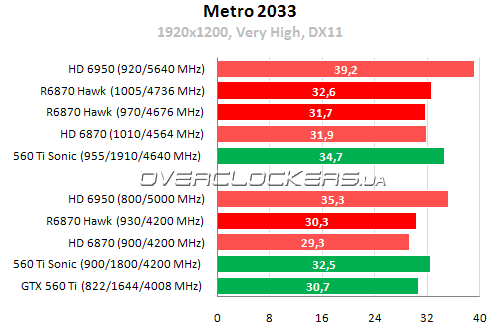

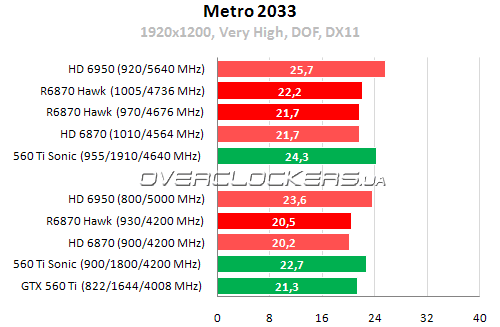

Metro 2033

Metro 2033

Результаты тестирования MSI R6870 Hawk

Результаты тестирования MSI R6870 Hawk

MSI Hawk обходит референс на 3% в более простом режиме, при активном эффекте Depth Of Field разница уже менее 1,5%. Разгон помогает HD 6870 нагнать работающий в номинале GeForce GTX 560 Ti.


Сравнение производительности MSI R6870 Hawk и R6870-2PM2D1GD5 на одинаковых частотах

Во многих приложениях был виден трехпроцентный прирост производительности у MSI R6870 Hawk, что как раз соответствует разнице в частоте в 3%. Но при разгоне такой линейной масштабируемости производительности от разгона GPU не наблюдается. Да и результаты Hawk на 970 МГц очень близки к результатам референса на 1010 МГц. Чтобы расставить все точки на «i», мы сравнили оба Radeon HD 6870 на одинаковых частотах 900/4200, чтобы выявить различия между ними.

  MSI R6870-2PM2D1GD5 MSI R6870 Hawk Преимущество, %
3DMark Vantage,
Extreme
Overall Score 7941 7870 – 0,9
GPU Score 7669 7597 – 0,9
Crysis Warhead,
1920x1200
average fps 32,7 33,2 +1,5
min fps 24,8 25,3 +2
Crysis Warhead,
1920x1200, AA4x
average fps 28,9 29,3 +1,4
min fps 21,1 21 – 0,5
Bad Company 2,
AA4x
average fps 50,8 51,35 +1,1
min fps 36 36 0

За исключением синтетики R6870 Hawk демонстрирует преимущество в среднем около 1,5% над референсом.


Выводы

Настало время подвести итоги и составить общее мнение о видеокарте MSI R6870 Hawk. Данная модель значительно холоднее референса. По уровню шума разницы особой нет, но потенциал кулера позволяет вручную еще понизить обороты и добиться полного акустического комфорта. В целом, система охлаждения Twin Frozr III порадовала мощным радиатором на GPU и VRM (а последнее вызывало у нас некоторые нарекания в прошлых моделях). Немного непонятная ситуация с вентиляторами. Их новые лопасти должны поднять эффективность, но увеличившаяся сердцевина никак не будет способствовать созданию более мощного воздушного потока. А судя по одинаковой маркировке с вентиляторами в старых Twin Frozr II в обоих случаях размер ротора одинаков.

Отметим небольшое преимущество в производительности на одинаковой частоте с референсом. Является ли это следствием форсированных таймингов у Hawk или неудачной их комбинации у MSI R6870-2PM2D1GD5 трудно ответить однозначно без сравнения с другими референсными видеоадаптерами. Мы больше склоняемся к первому варианту. И такое «ускорение» позволяет Hawk демонстрировать при меньших частотах уровень производительности максимально разогнанного референса.

Усиленная система питания, точки контроля напряжений и возможность управления ими посредством программного обеспечения — оверклокерский функционал Hawk как всегда на высоте. Проблема только в том, что если речь идет о повседневном разгоне, то ничего выдающегося от карты вы не получите. Просто Radeon HD 6870 изначально работает на очень высокой частоте и потенциал GPU Barts около 1 ГГц. Более высокие значения разгона — дело удачи и возможностей каждого отдельного кристалла. Хотя запас у Hawk еще есть, нам без проблем удалось пройти 3DMark Vantage на 1030 МГц, но в тяжелых режимах реальных приложений добиться стабильности уже было невозможно. Разгон памяти у Hawk лучше, но достигнуть номинальных 5 ГГц для использующихся микросхем памяти тоже не удалось. Так что причина вновь в GPU, а точнее в контроллере памяти. Для рядового пользователя, который не собирается ставить рекорды, преимущества любой подобной улучшенной и оверклокерской видеокарты (не только MSI Hawk) минимальны.
Разогнать, чтобы выиграть!
