Красный ястреб. Обзор и тестирование видеокарты MSI R6870 Hawk

Компания MSI продолжает радовать покупателей нестандартными решениями. По мере обновления модельного ряда AMD и NVIDIA пополняется и семейство видеоадаптеров Hawk. Сегодня мы рассмотрим одну такую модель на базе Radeon HD 6870. Старший адаптер на Barts изначально работает почти на пределе возможностей по тактовой частоте для этого GPU. Интересно взглянуть, смогут ли инженеры MSI доработать карту так, чтобы она могла предложить пользователям что-то больше, чем стандартная версия этого графического ускорителя.


MSI R6870 Hawk

Коробка MSI Hawk имеет традиционное оформление и откидывающуюся боковую панель, на которой описаны все технологические преимущества видеокарты.

MSI R6870 Hawk

Комплект поставки включает:
  • переходник DVI/D-Sub;
  • переходник с mini Display Port на Display Port;
  • два переходника питания c двух molex на PCI-E 6-pin;
  • три переходника для измерения напряжения V-Check Points;
  • диск с драйверами и дополнительным ПО;
  • инструкции.

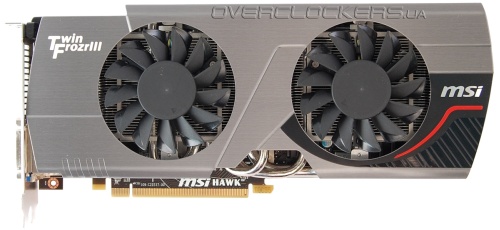

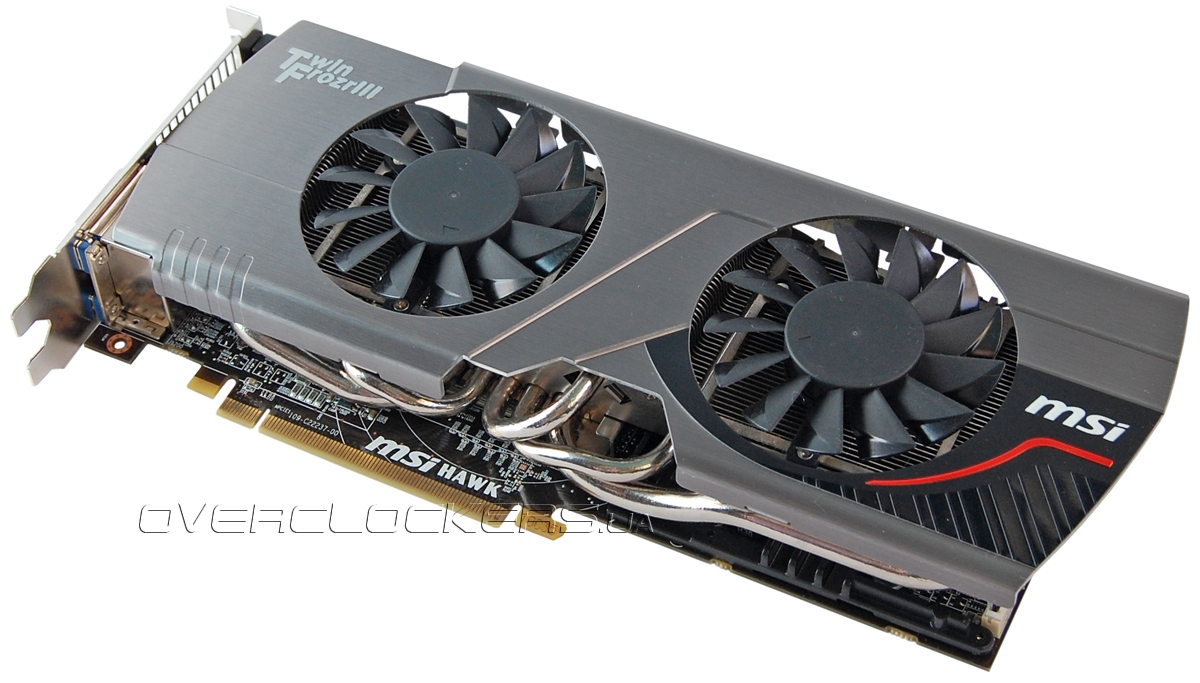

Видеокарта довольно массивная. Дизайн верхнего кожуха, ранее остававшийся неизменным для всех моделей серии Hawk, немного преобразился. Да и под кожухом видно, что скрывается довольно мощный радиатор.

MSI R6870 Hawk

MSI R6870 Hawk

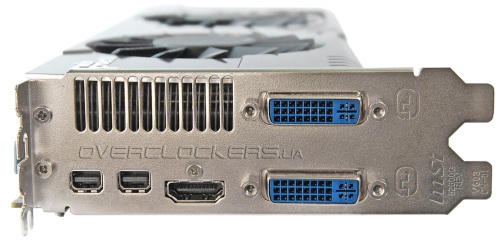

Набор внешних интерфейсов остался стандартным — пара mini Display Port, один HDMI и два DVI.

MSI R6870 Hawk

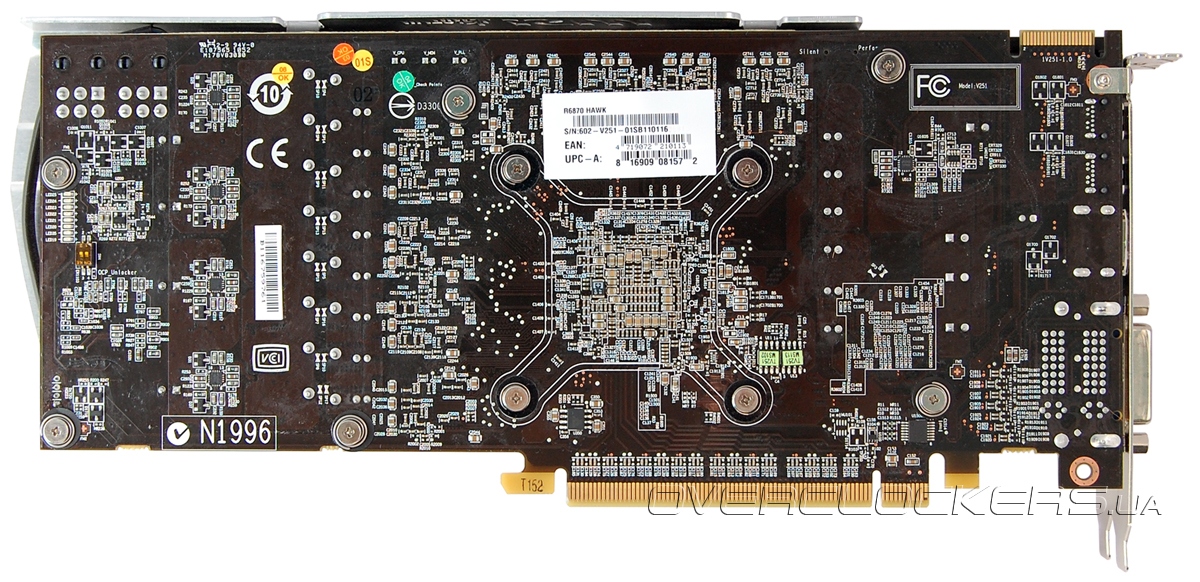

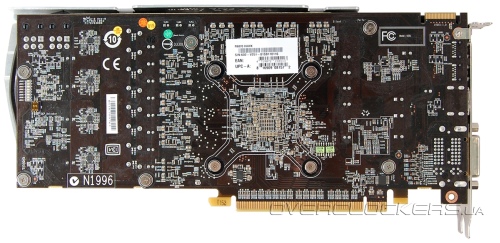

Сбоку платы расположено три разъема для мониторинга напряжений GPU, RAM и VDCCI. Для удобства использования мультиметра в комплекте имеются три переходника под щупы прибора. Ближе к разъему CrossFire имеется небольшой джампер, с помощью которого пользователь может переключиться на один из двух BIOS. В каждом прошит разный профиль управления вентиляторами кулера — для Silent и Performance режимов. На задней стороне платы имеется группа светодиодов, служащих индикатором загрузки фаз. Возле них расположен еще один небольшой переключатель OCP Unlocker, позволяющий снять ограничение по току для экстремального разгона.

MSI R6870 Hawk MSI R6870 Hawk MSI R6870 Hawk

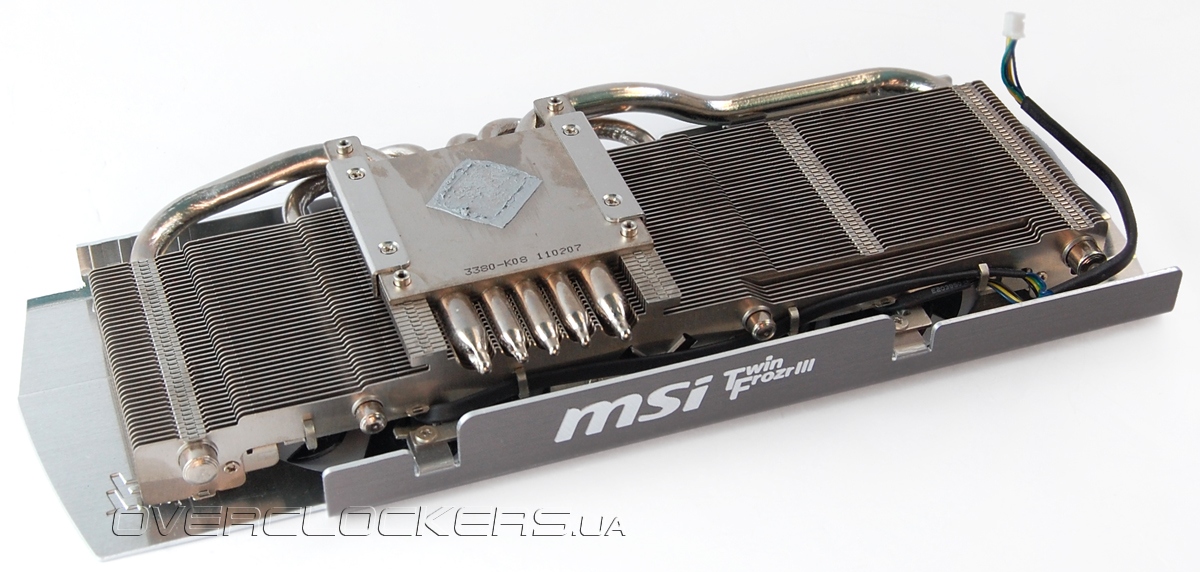

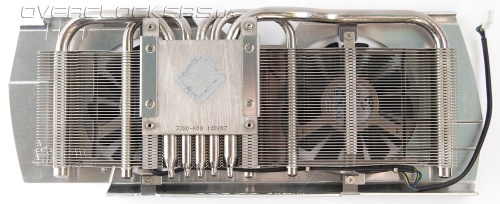

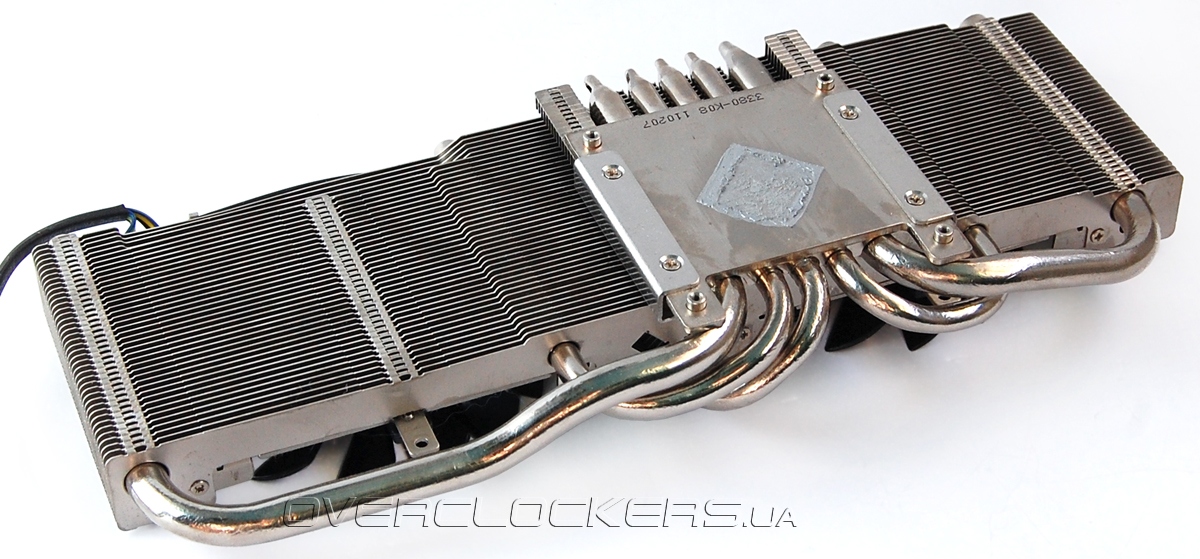

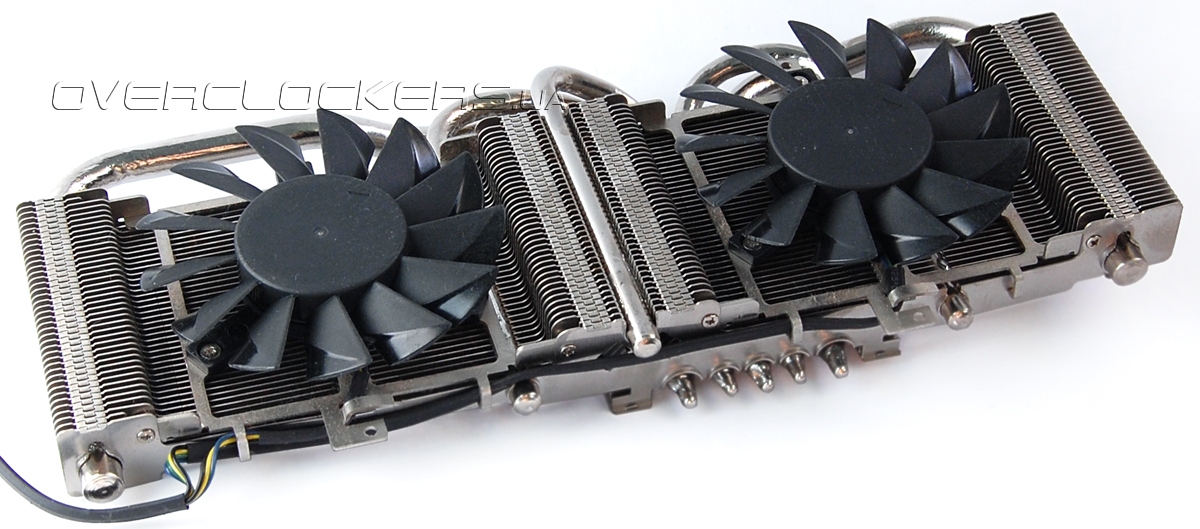

Взглянем ближе на обновленную систему охлаждения Twin Frozr III. Из медного никелированного основания выходят пять тепловых трубок (центральные диаметром 6 мм, крайние по 8 мм) и пронизывают 41 тонкую алюминиевую пластину.

MSI R6870 Hawk

MSI R6870 Hawk

MSI R6870 Hawk

Производитель говорит о преимуществе над референсным охлаждением в 21 градус при уровне шума на 7 дБ ниже.

MSI R6870 Hawk

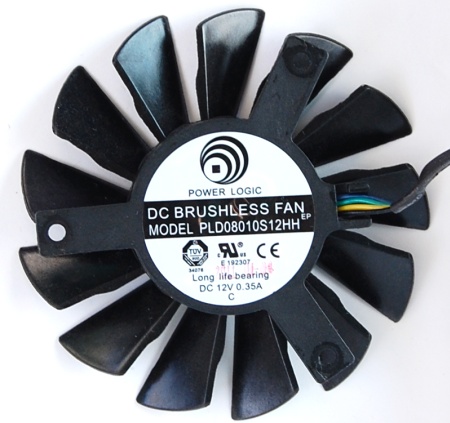

Хотя на фоне большого радиатора кажется, что диаметр вентиляторов стал скромнее со времен MSI R5870 Lightning и R5850 Twin Frozr II, на самом деле за обдув отвечают все те же 80-мм вентиляторы Power Logic PLD08010S12HH. Но крыльчатка их имеет нетипичную форму с изгибом на краях лопастей. Такая форма, согласно заявлениям производителя, позволяет увеличить воздушный поток на целых 20% в сравнении с традиционной крыльчаткой. Вот только на старых Twin Frozr применялись вентиляторы с сильно закрученными лопастями и диаметр сердцевины был меньше, так что эти 20% не относятся к разнице между вентиляторами Twin Frozr II и Twin Frozr III.

MSI R6870 Hawk

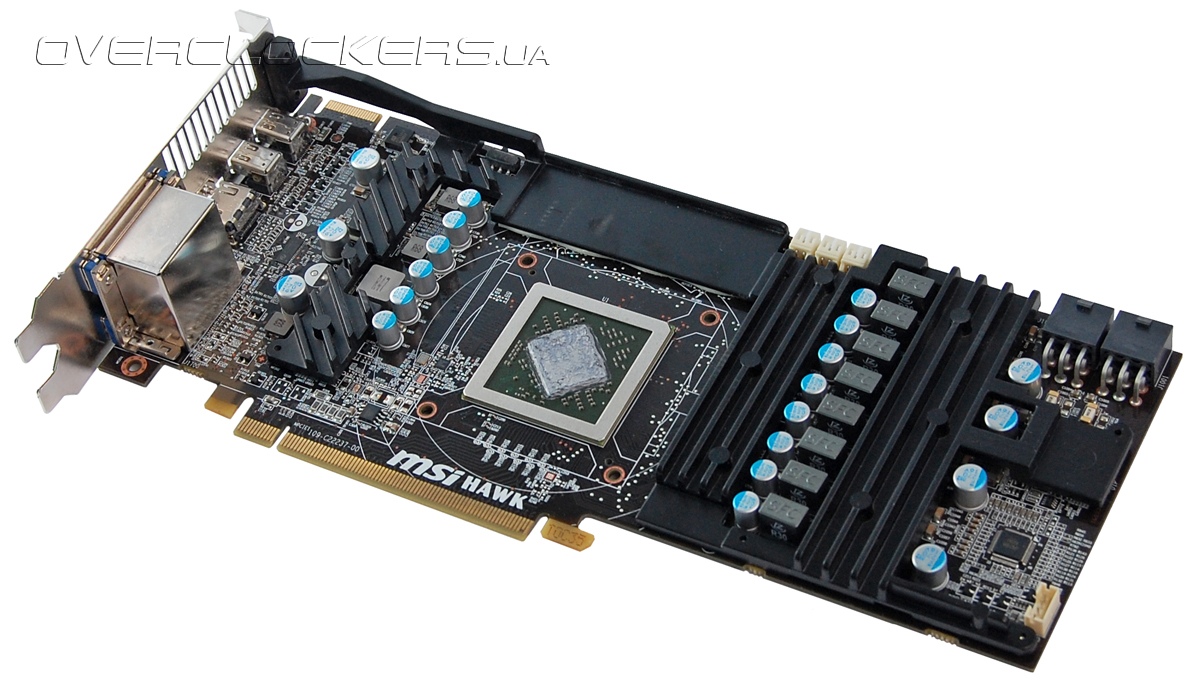

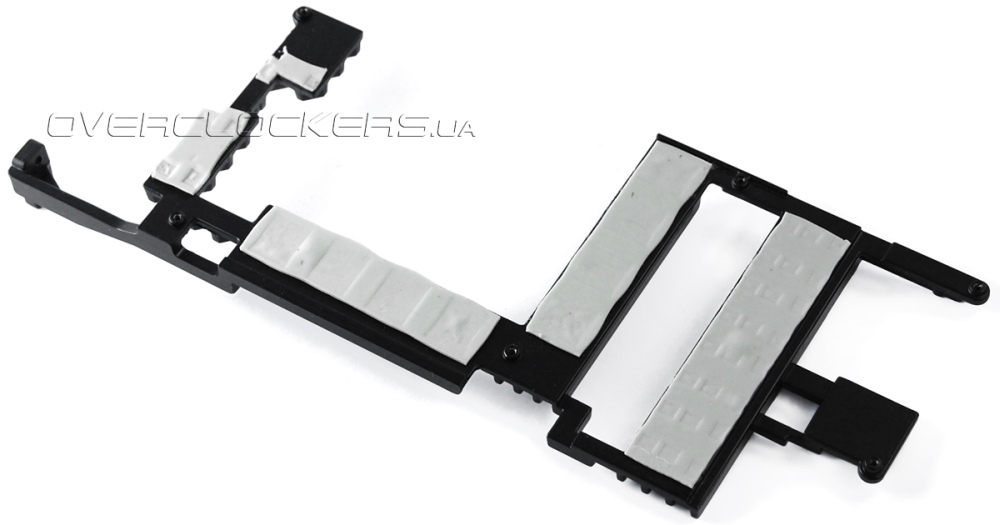

На силовые элементы системы питания и микросхемы памяти установлена массивная черная пластина-радиатор. Выглядит внушительно, особенно если вспомнить тоненькую пластинку у R5870 Lightning, которая по площади была меньше.

MSI R6870 Hawk

MSI R6870 Hawk

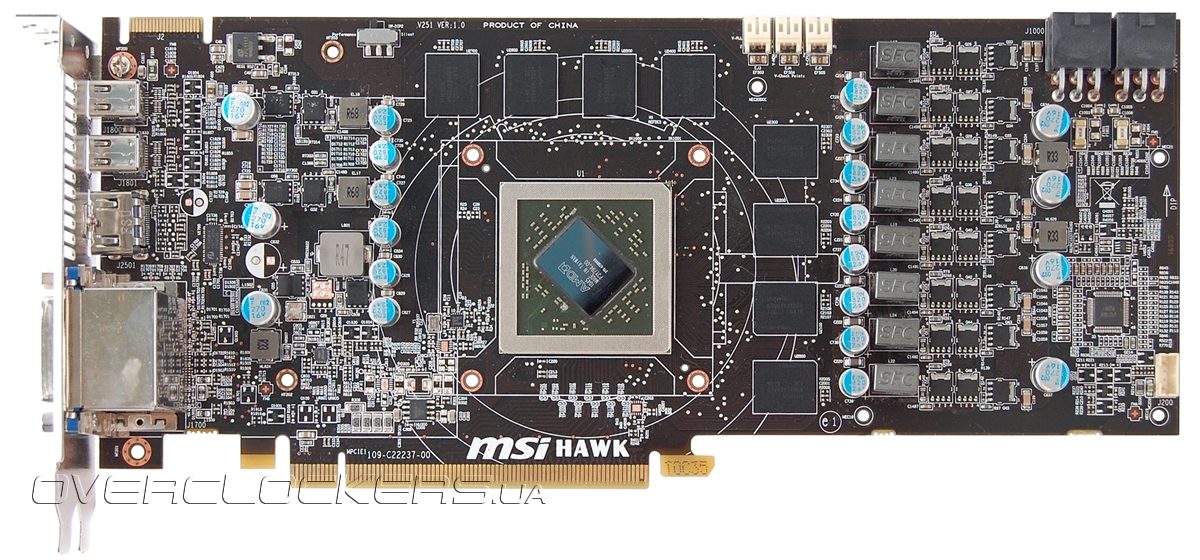

Видеоадаптер может похвастать 10 фазами питания, восемь из которых приходится на систему питания графического процессора. Применены компоненты Military Class II — долговечные японские полимерные конденсаторы, фирменные дроссели SFC и танталовые конденсаторы (в данном случае он, правда, всего один).

MSI R6870 Hawk

MSI R6870 Hawk

Функции управления питанием GPU возложены на контроллер uP6218AN.

uP6218AN

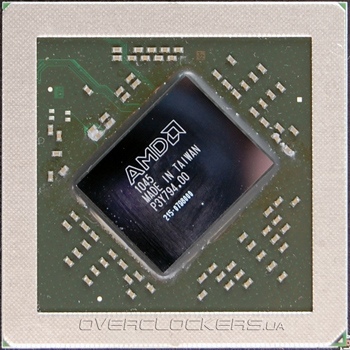

А вот и сам GPU Barts:

AMD Barts

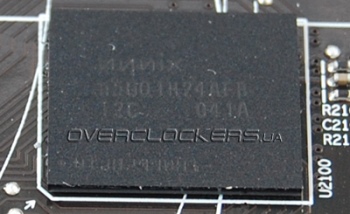

На плате распаяны микросхемы памяти Hynix H5GQ1H24AFR T2C, которые рассчитаны на 5 ГГц.

Hynix H5GQ1H24AFR T2C

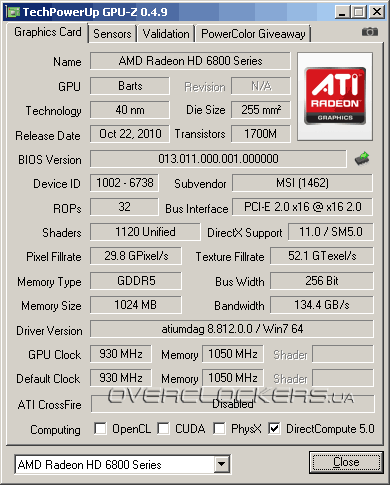

По тактовым частотам MSI R6870 Hawk отличается от референса совсем незначительно — ядро работает на 930 МГц (что на 30 МГц выше нормы), а память функционирует на положенных 4200 МГц.

MSI R6870 Hawk

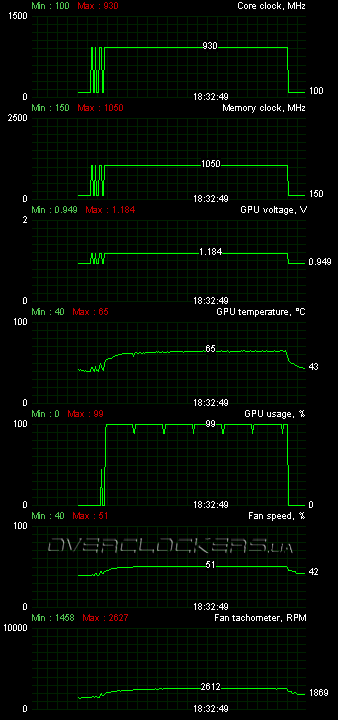

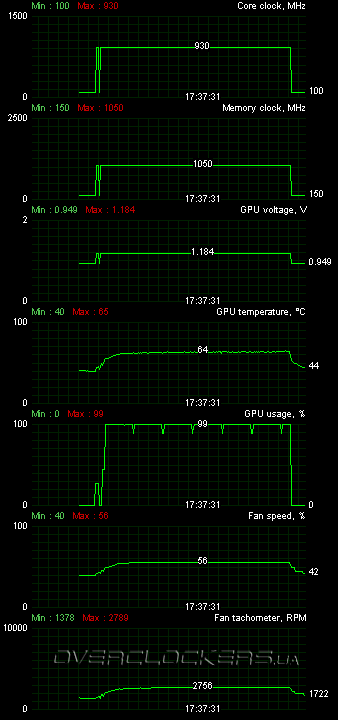

В режиме Silent в нашем стандартном 12-минутном тесте Crysis Warhead на максимальных настройках качества изображения (1920x1200, DirectX 10, Very High, AA4x) GPU прогрелся до 65 °С при 23 градусах в помещении. Но вот тихой видеокарту в таком режиме не назвать. Небольшой гул от двух вентиляторов на 2600 об/мин слышен весьма отчетливо.

MSI R6870 Hawk

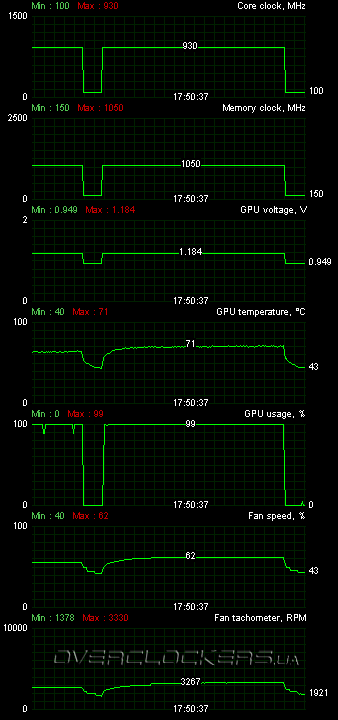

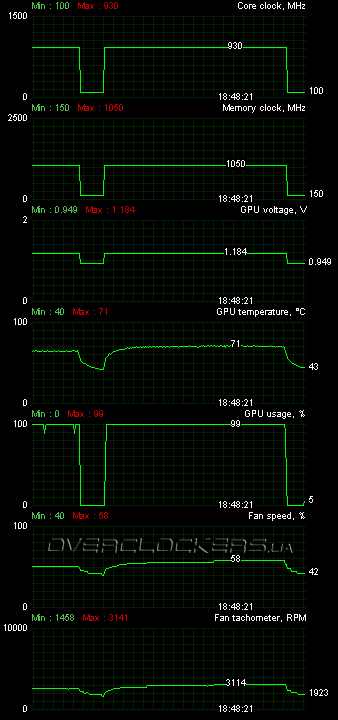

В стресс-тесте Furmark при разрешении 1680х1050 с включенными displacement mapping и пост-эффектами температура достигла 71 градуса, а вентиляторы раскрутились до 3100 об/мин.

MSI R6870 Hawk

При переключении видеокарты в режим Performance вентиляторы стали работать на 4-5% быстрее, но максимальные температуры остались такими же. В Crysis Warhead ядро прогрелось до 65 °С.

MSI R6870 Hawk

В Furmark температура не превысила 71 °С.

MSI R6870 Hawk

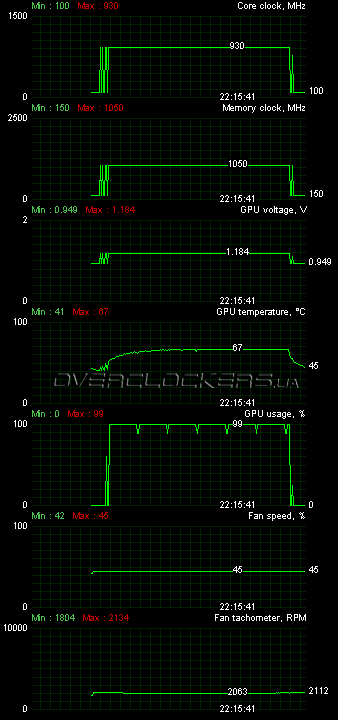

Низкая температура в Silent-режиме говорит о хорошем потенциале кулера. Поэтому мы решили протестировать карту на пониженных оборотах. Ниже 2000 об/мин добиться стабильности не удалось. А вот при работе кулера на 45% (около 2100 об/мин) проблем со стабильностью не возникало, и температура GPU не превышала 67 °С.

MSI R6870 Hawk

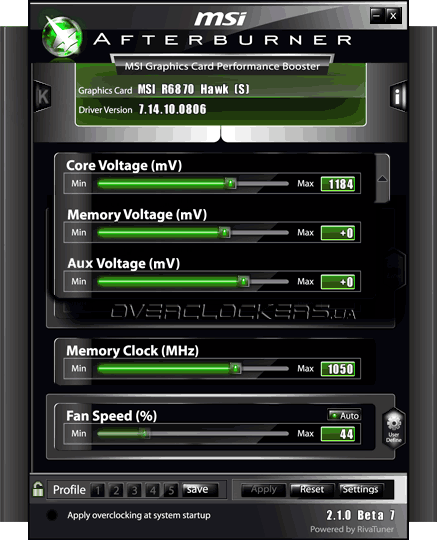

Теперь о разгоне. В последних beta-версиях MSI Afterburner 2.1 доступны для регулирования кроме питающего напряжения GPU еще и напряжение на памяти и VDCCI. На практике, как оказалось, для разгона «на воздухе» ничего кроме первого параметра изменять не надо, от поднятия прочих напряжений реальной пользы нет.

MSI R6870 Hawk

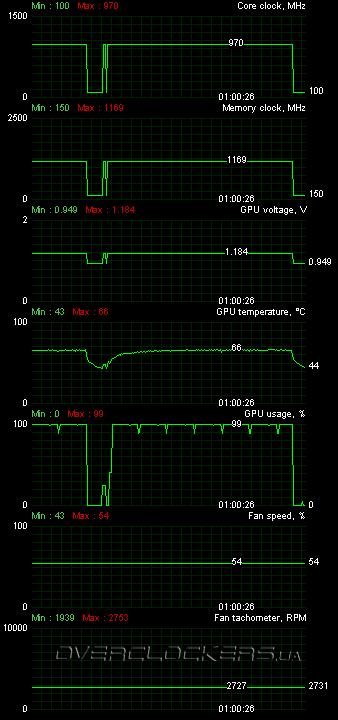

Для начала мы попробовали подобрать максимальные рабочие частоты так, чтобы сохранить более-менее приемлемый уровень шума, не поднимая обороты вентиляторов. При работе вентиляторов на 50% от максимума достичь полной стабильности при заметном повышении частот не вышло. В итоге мы остановились на разгоне 970/4676 МГц при 54% (2700 об/мин), что даже чуть меньше того уровня, до какого раскручиваются вентиляторы в режиме Performance. Питающее напряжение 1,184 В не повышалось.

MSI R6870 Hawk

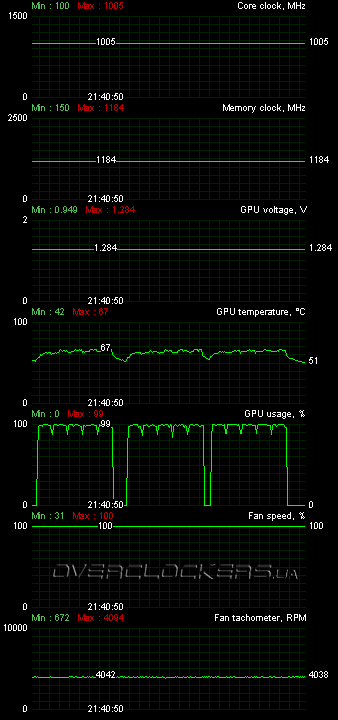

Максимальный разгон оказался не намного больше. Добиться стабильности на частоте ядра свыше 1005 МГц нам не удалось. Хотя пройти 3DMark Vantage не было проблемой и при 1030 МГц, любое более серьезное приложение через некоторое время вводило карту в «ступор». Память разогналась до 4736 МГц. Чуть поднять планку стабильного разгона GDDR5 помогло улучшенное охлаждение. Напряжение ядра для 1005 МГц повышалось до 1,284 В.

MSI R6870 Hawk
