Битва молний. MSI N480GTX Lightning против R5870 Lightning

MSI R5870 Lightning

Видеокарта AMD поставляется в яркой красной коробке с откидывающейся боковой крышкой.

MSI R5870 Lightning

MSI R5870 Lightning MSI R5870 Lightning

Комплектация:
  • переходник DVI/D-Sub;
  • кабель HDMI;
  • два переходника питания PCI-E 6pin/8pin;
  • три адаптера для измерения напряжения;
  • мостик CrossFire;
  • диск с драйверами;
  • инструкции.

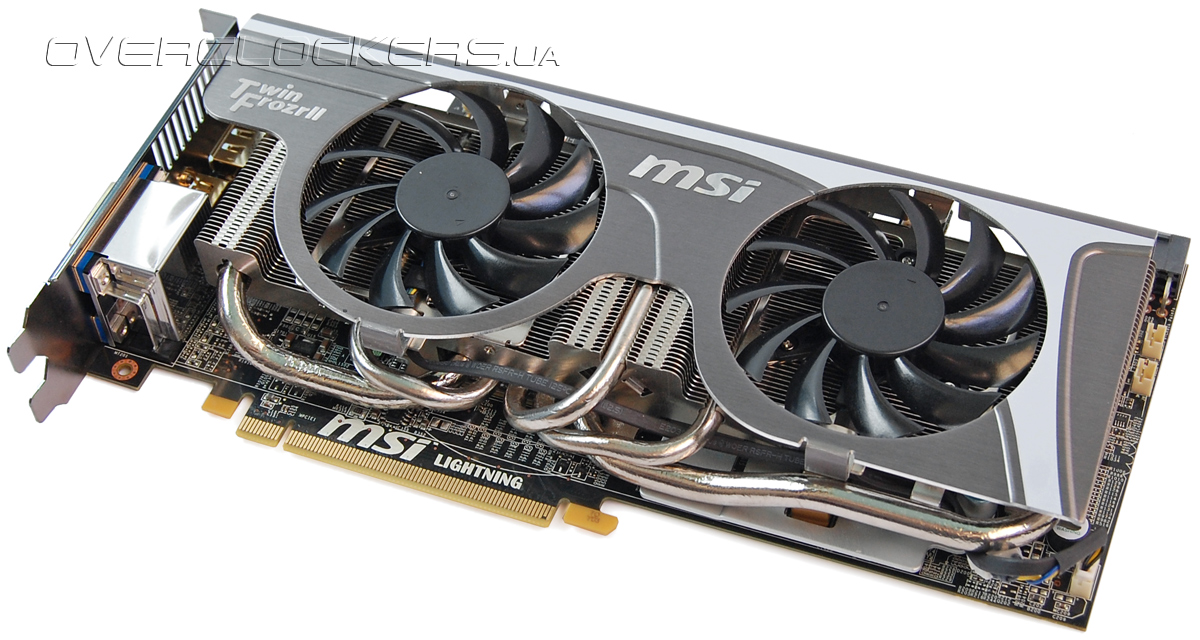

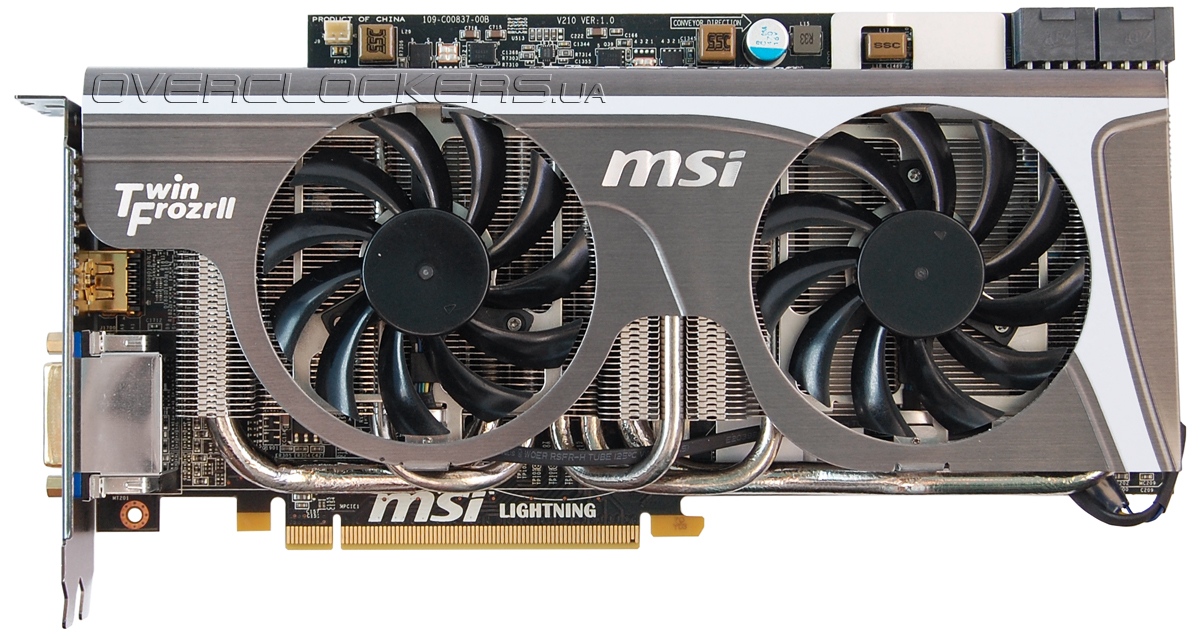

Перед нами карта, оснащенная двухвентиляторной системой охлаждения Twin Frozr II.

MSI R5870 Lightning

Длина ее около 27 см, а ширина заметно больше стандартных моделей — почти 13 см.

MSI R5870 Lightning

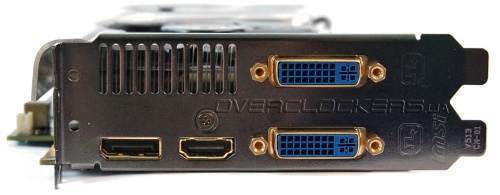

MSI R5870 Lightning оснащена двумя разъемами DVI, Display Port и HDMI с позолоченными контактами.

MSI R5870 Lightning

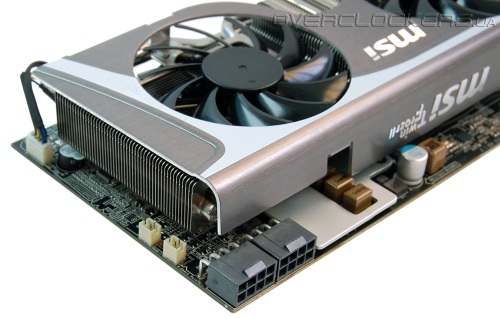

Вместо двух шестиконтактных разъемов питания данная модель оснащена двумя восьмиконтактными. Рядом расположены два разъема V-Check Points для измерения напряжения на GPU и RAM, еще один (для замера Vddci) находится возле разъема для подключения мостика в режиме CrossFire.

MSI R5870 Lightning

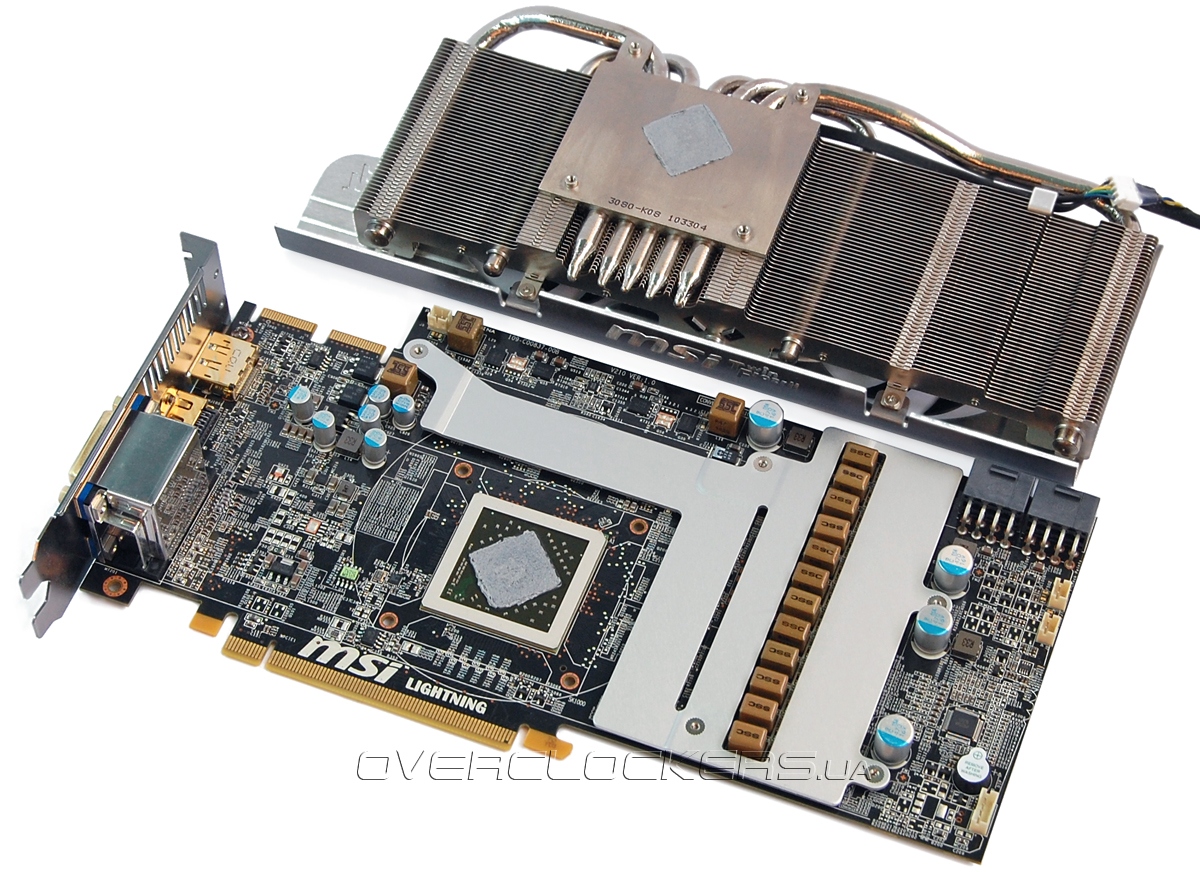

На микросхемы памяти и силовые элементы установлена пластина-радиатор довольно скромных размеров.

MSI R5870 Lightning

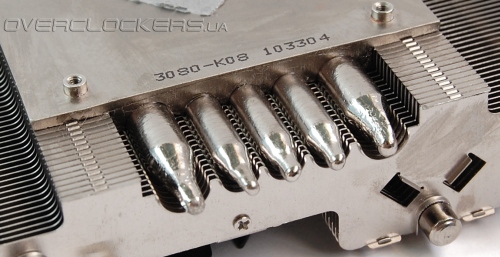

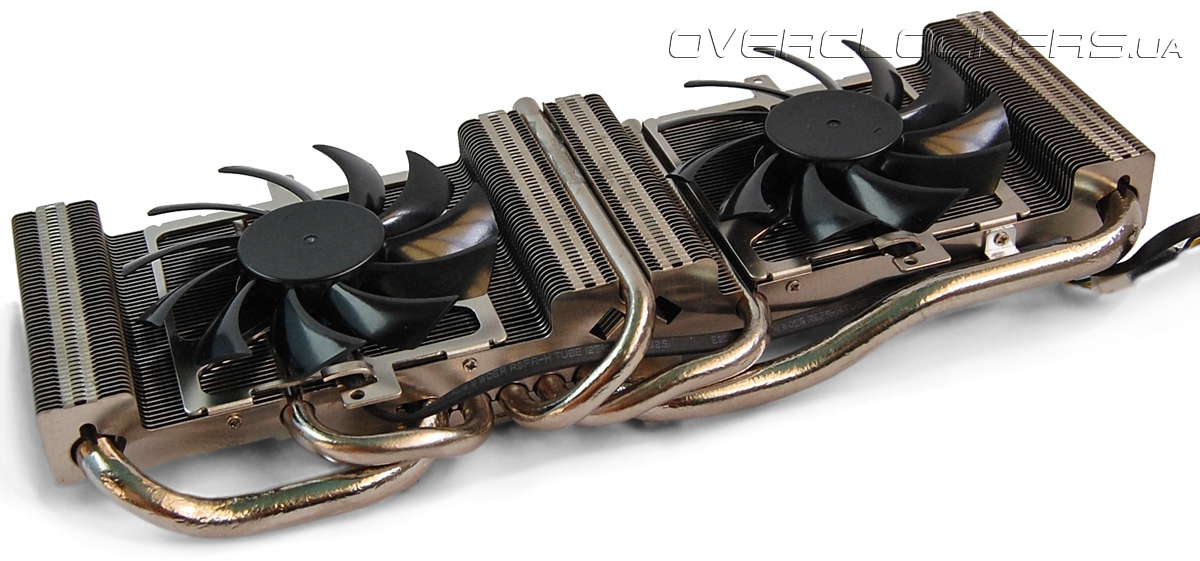

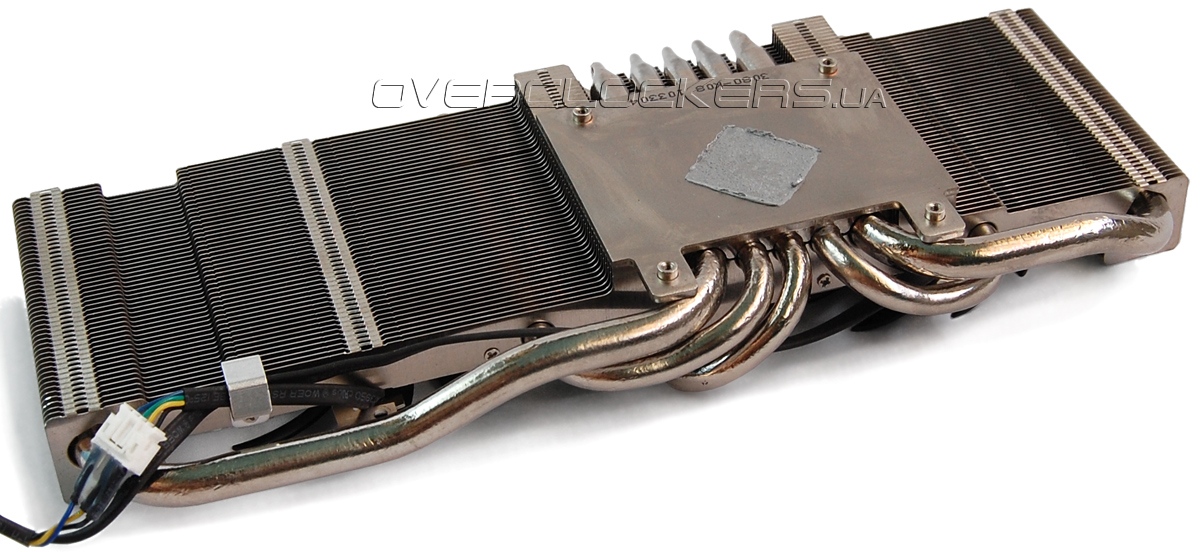

Конструкция кулера Twin Frozr II включает пять тепловых трубок, две из которых толще остальных — их диаметр 8 мм.

MSI R5870 Lightning

В нашем большом сравнительном тестировании Radeon HD 5850 мы не самым лучшим образом отзывались о шумовых характеристиках видеокарты MSI R5850 Twin Frozr II, оснащенной точно такой же системой охлаждения. Но при внешнем сходстве у R5870 Lightning радиатор имеет вместо 35 пластин уже 50, что обеспечивает лучшую производительность, и старшая карта оказывается тише.

MSI R5870 Lightning

MSI R5870 Lightning

MSI R5870 Lightning

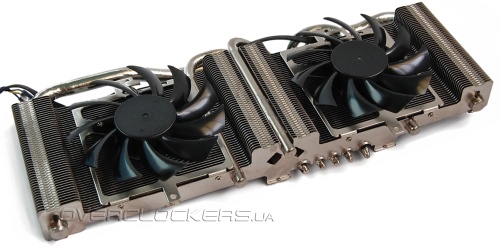

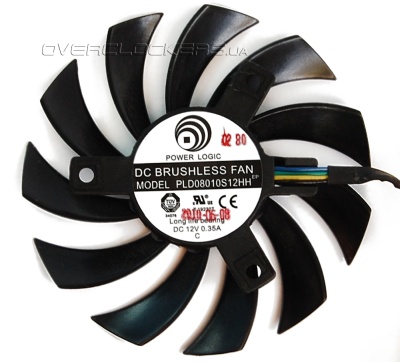

Обдувается конструкция вентиляторами Power Logic PLD08010S12HH.

MSI R5870 Lightning

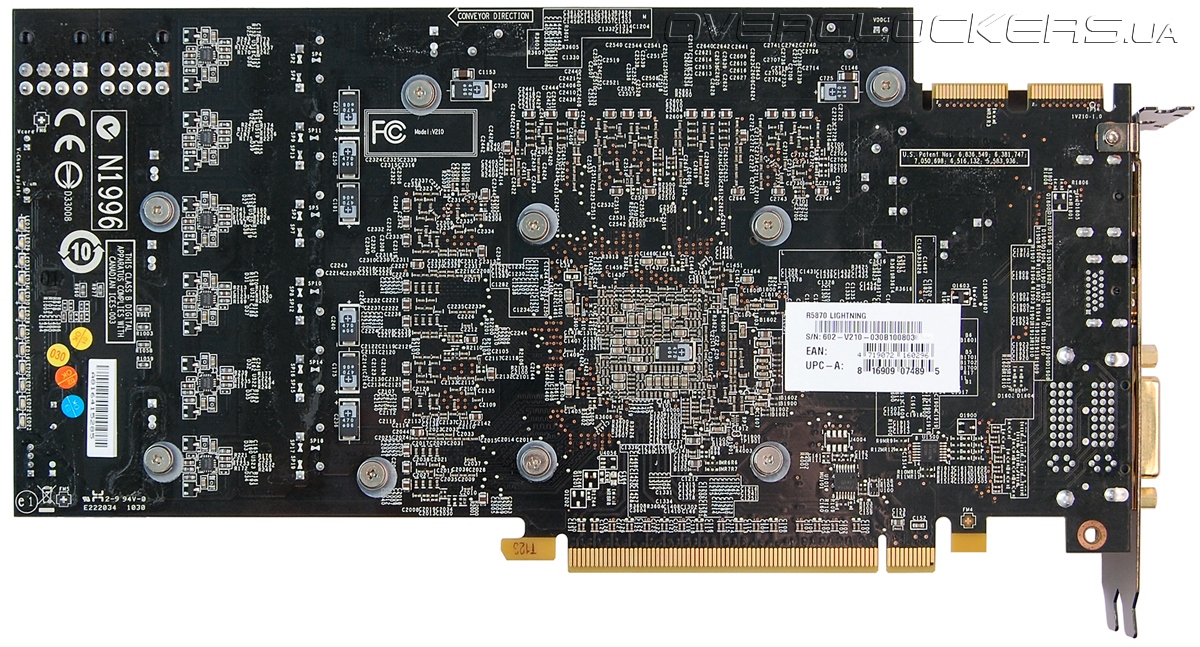

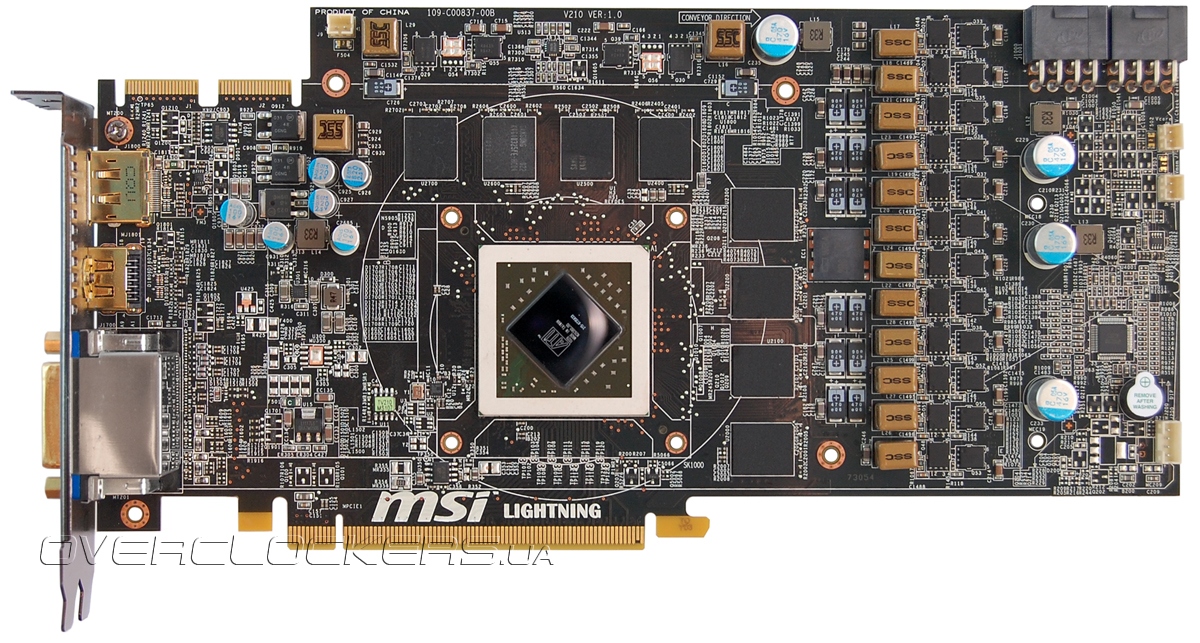

Дизайн платы совершенно не похож стандартный. MSI R5870 Lightning может похвастать наличием 15 фаз — две фазы в системе питания GDDR5, одна на контроллер и 12 отвечают за питание GPU. Применяются высококачественные компоненты military-класса — танталовые конденсаторы, один конденсатор повышенной емкости из серии Proadlizer в цепи фильтрации выходного напряжения. Используются МОП-транзисторы On Semiconductor 4937N и 4943N (обошлось без прогрессивных DirectFET от International Rectifier).

MSI R5870 Lightning

MSI R5870 Lightning

Управляет питанием графического процессора знакомый нам контроллер uP6225, который обеспечивает шесть линий по две фазы под управлением «драйверов» uP6282. Система питания памяти реализована на контроллере uP6205.

MSI R5870 Lightning MSI R5870 Lightning MSI R5870 Lightning

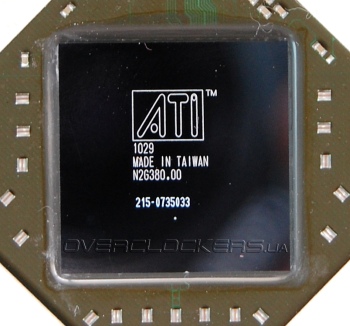

А вот и RV870 с 1600 потоковыми процессорами:

MSI R5870 Lightning

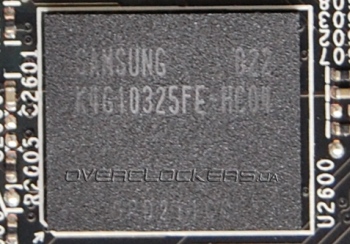

Распаяны стандартные микросхемы памяти Samsung K4G10325FE-HC04, которые рассчитаны на 5 ГГц.

MSI R5870 Lightning

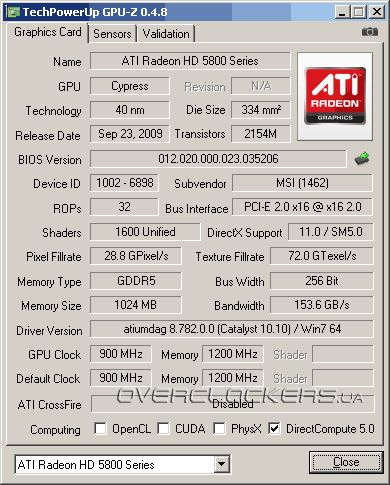

Частота ядра на 6% выше эталона — 900 МГц, а вот память функционирует на привычных 4800 МГц. Напряжение питания GPU со стандартных 1,15 В повышено до 1,174 В.

MSI R5870 Lightning

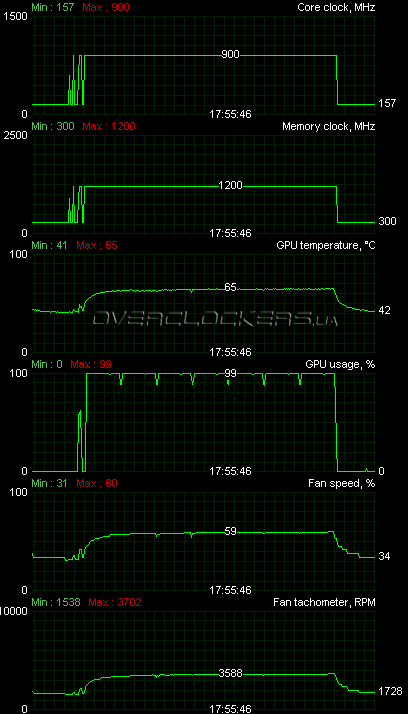

Эффективность системы заметно лучше референсной турбины. В игровом режиме при нагрузке Crysis Warhead ядро прогрелось лишь до 65 градусов Цельсия (при 24 °C в помещении). Согласно данным мониторинга вентиляторы раскручивались до 3500-3700 об/мин. Ужасающая цифра, но на деле шум хоть и был весьма заметный, но терпимый. Уже упоминавшийся нами R5850 Twin Frozr II гудел сильнее, хотя обороты у него были даже меньше.

MSI R5870 Lightning

Для уменьшения шума можно создать свой профиль управления кулером в настройках MSI Afterburner и задать более низкие обороты. Эффективность кулера это позволяет.

В стресс-тесте Furmark карта прогрелась до 74 °C.

MSI R5870 Lightning

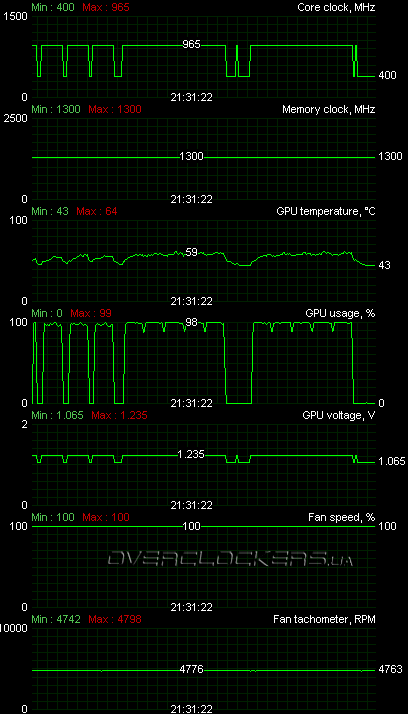

В плане разгона видеокарта не продемонстрировала ничего необычного. Мы смогли достичь стабильности при 965 МГц на ядре при невысоком еще напряжении 1,235 В. Максимум, который мы получали на референсе — 960 МГц. И в обоих случаях пришлось устанавливать кулер в максимально эффективный и шумный режим. На самом деле потенциал у MSI R5870 Lightning еще довольно приличный, карта без проблем запускалась и на 1 ГГц при более высоких напряжениях, но любое серьезное 3D-приложение вводило карту в ступор. Похоже, мы уперлись в перегрев компонентов системы питания.

Немного огорчила память, которая смогла стабильно работать лишь на физической частоте 1300 МГц (эффективная 5200 МГц).

MSI R5870 Lightning

Ранее нам удавалось достичь 5452 МГц на референсной карте Gigabyte. Похоже, что той пластинки, которая установлена в качестве радиатора, маловато и для разгона памяти.
