Выбираем Radeon HD 5770. Сравнение тринадцати видеокарт от разных производителей

Недавно на нашем сайте было сравнение бюджетных видеокарт Radeon HD 5750. В данном материале мы сосредоточимся уже на старших Radeon HD 5770. Видеокарты эти не только производительнее, но и более популярные, так что на отечественном рынке они представлены намного лучше. Список протестированных нами видеокарт в это раз немного больше и включает следующие модели:
  • ASUS EAH5770/2DI/512MD5;
  • ASUS EAH5770 CUCore/2DI/1GD5;
  • Club3D HD 5770 CGAX-5772I;
  • Gigabyte GV-R577D5-1GD-B;
  • Gigabyte GV-R577UD-1GD;
  • Gigabyte GV-R577SO-1GD;
  • HIS HD 5770 IceQ 5 1GB (H577Q1GD);
  • HIS HD 5770 IceQ 5 Turbo 1GB (H577QT1GD);
  • MSI R5770-PMD1G;
  • MSI R5770 Hawk;
  • PowerColor HD5770 512M GDDR5 (AX5770 512MD5-H);
  • PowerColor PCS+ HD5770 1GB GDDR5 (AX5770 1GBD5-PPG);
  • VTX3D HD 5770 1GB GDDR5 (VX5770 1GBD5-H).
В статье мы сосредоточимся непосредственно на сравнении рассматриваемых видеоадаптеров между собой, чтобы выяснить, какие из них обладают наилучшим разгонным потенциалом и у кого более эффективная и тихая система охлаждения. Сравнений с другими видеоадаптерами не будет. За этой информацией вы можете обратиться к следующим нашим материалам:


ASUS EAH5770/2DI/512MD5

Рассматривать участников нашего сравнения мы будем в алфавитном порядке, так что начнем с продуктов ASUS.

ASUS EAH5770/2DI/512MD5

Традиционно большая коробка карты ASUS изобилует надписями о преимуществах данного продукта. Во-первых, нас оповещают о наличии массивного медного сердечника у кулера и его большей эффективности относительно стандартных решений. Учитывая, что референсная версия HD 5770 имеет полностью медный радиатор (плюс большой радиатор на микросхемах памяти), трудно поверить в 12-градусное преимущество. Во-вторых, сразу обращает на себя внимание надпись «Voltage Tweak», что намекает на возможность софтвольтмода. Правда, ASUS EAH5770/2DI/512MD5 эту функцию не поддерживает — в данном случае имеет место унификация выпускаемой продукции, когда для различных моделей видеокарт, в целях экономии, используется коробка одного и того же дизайна. Среди всех модификаций HD 5770 данного производителя лишь «топовая» версия CUCore/2DI/1GD5 реально позволяет управлять рабочим напряжением GPU программными средствами.

Комплектация следующая:
  • переходник HDMI/DVI;
  • переходник питания molex/PCI-E;
  • мостик CrossFire;
  • диск с драйверами;
  • инструкции.

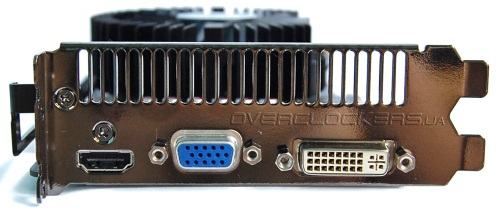

Довольно богатый комплект, учитывая, что на заднюю панель уже вынесены интерфейсные разъемы трех типов — DVI, D-Sub, HDMI.

ASUS EAH5770/2DI/512MD5

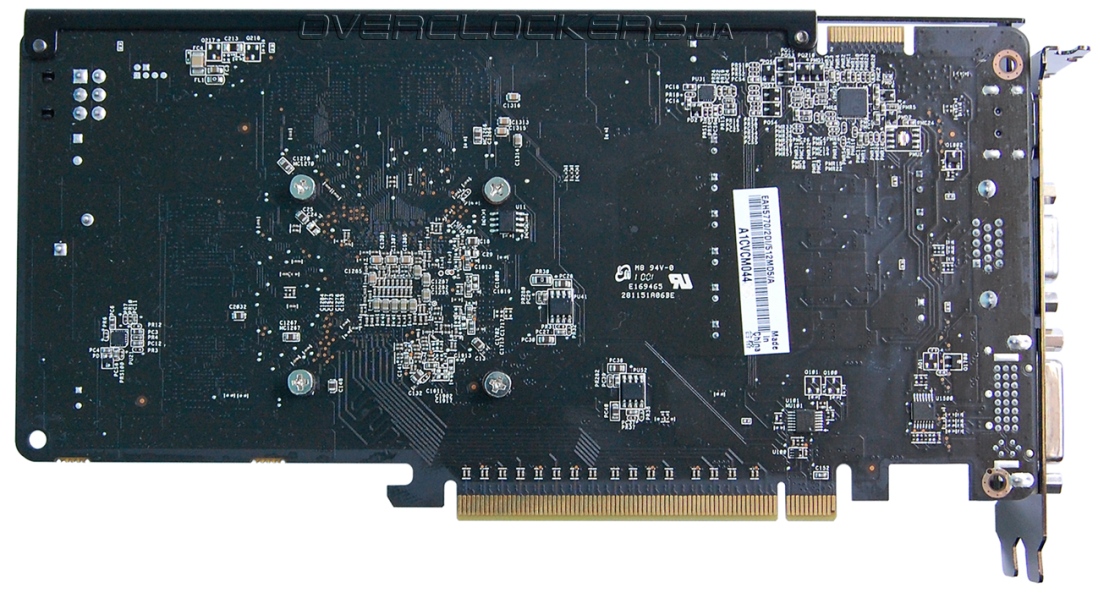

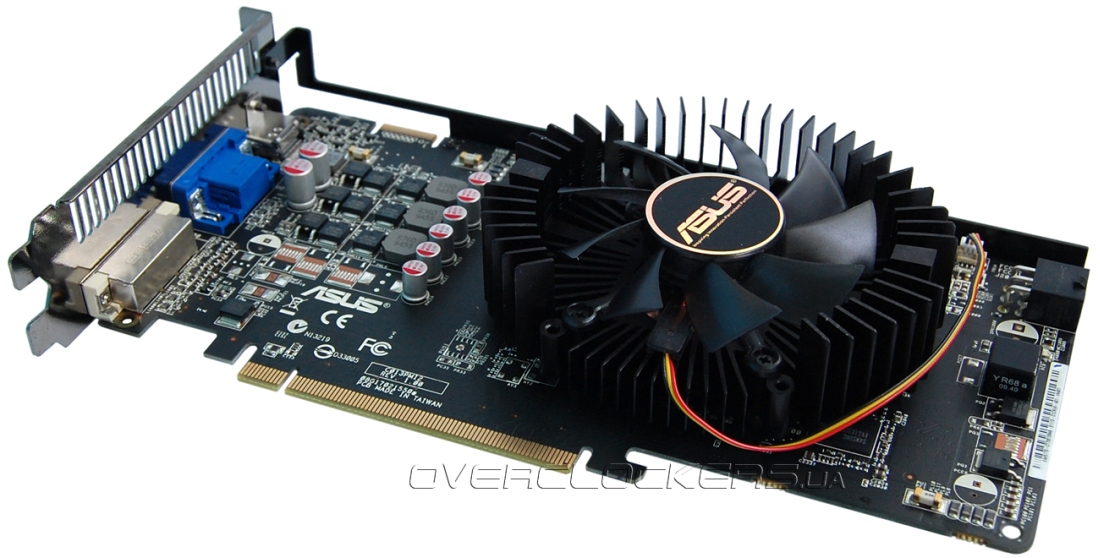

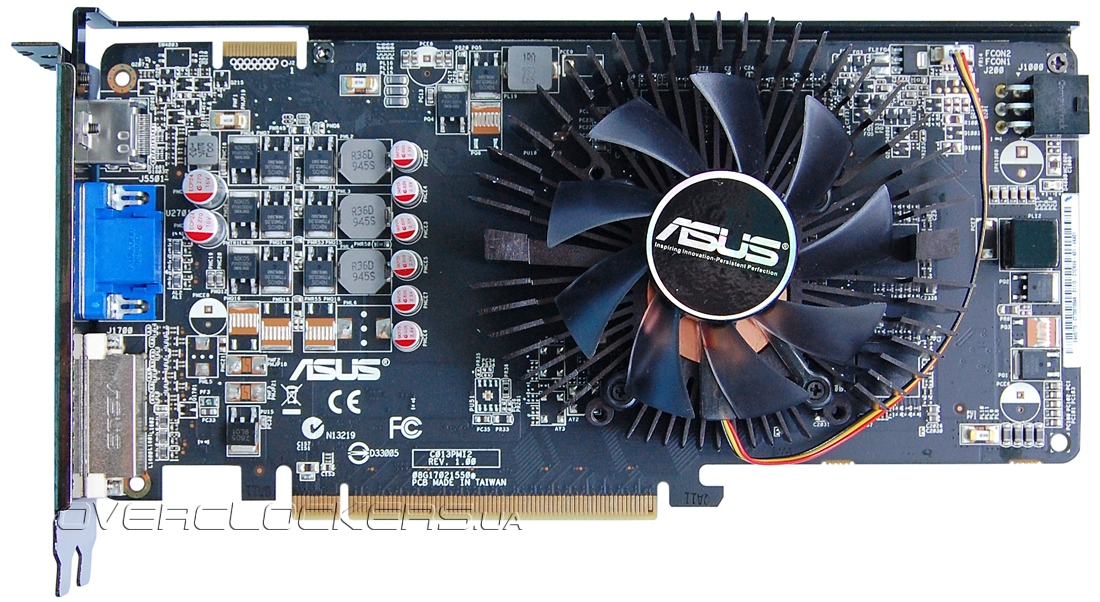

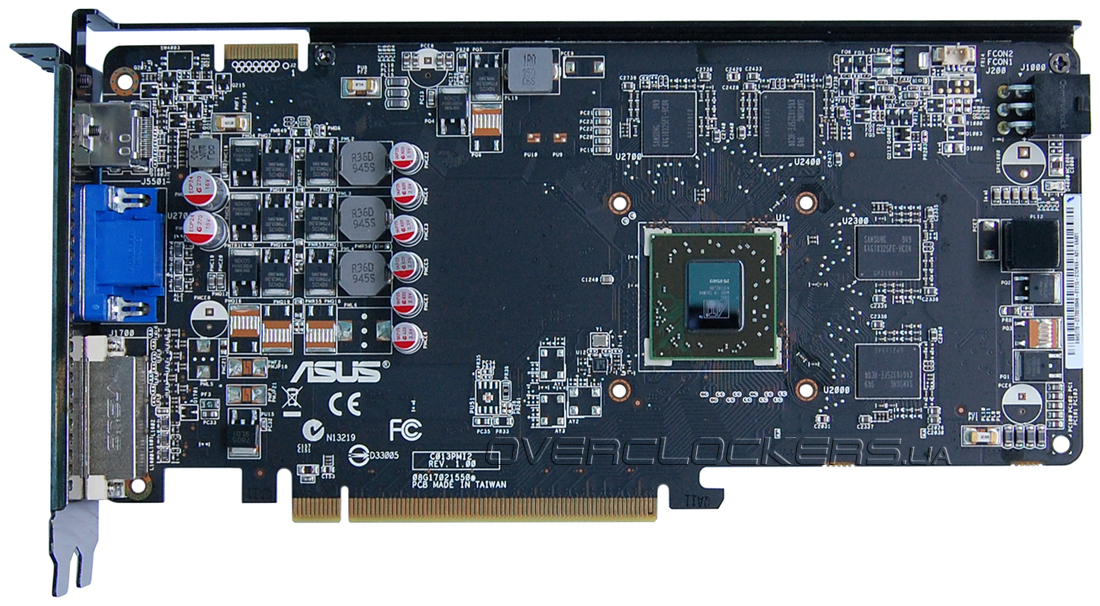

Внешне видеокарта кардинально отличается от референса. Силовая часть расположена не у разъема дополнительного питания, а ближе к видеоразъемам. Чип охлаждается двухслотовым кулером. Сбоку платы прикручена пластина, играющая роль ребра жесткости. Все выполнено в черном цвете.

ASUS EAH5770/2DI/512MD5

ASUS EAH5770/2DI/512MD5

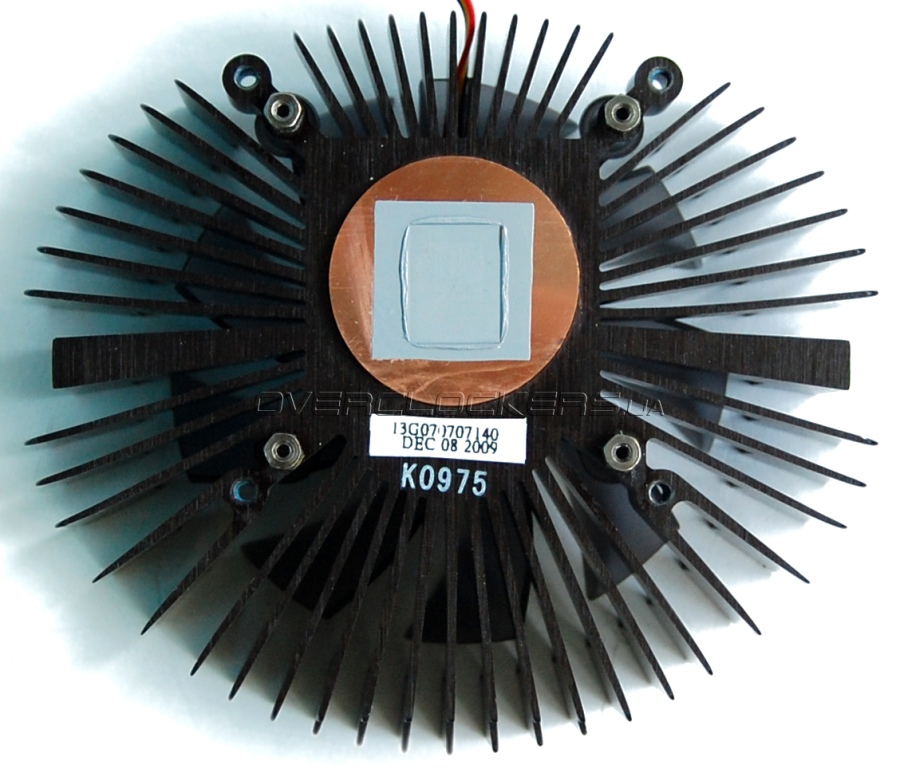

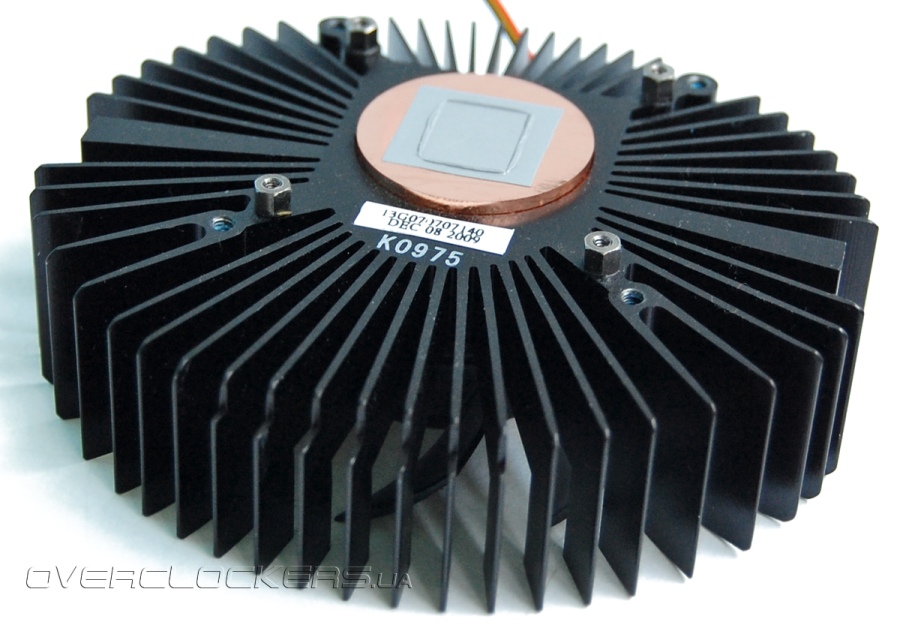

Система охлаждения является копией кулера Glaciator. Форма радиатора с расходящимися от центра пластинами вполне типичная для современных бюджетных видеокарт. Медная вставка имеет вес около 164 грамм. Обдувается конструкция вентилятором с диаметром лопастей 75 мм.

ASUS EAH5770/2DI/512MD5

ASUS EAH5770/2DI/512MD5

Подсистема питания GPU построена по трехфазной схеме на полевых транзисторах NIKOS P0903BDG и P75N02LDG.

ASUS EAH5770/2DI/512MD5

ASUS EAH5770/2DI/512MD5

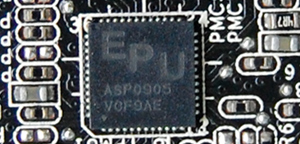

Традиционно в своих продуктах ASUS использует «фирменный» контроллер EPU ASP0905. Поскольку в открытом доступе нет никакой технической документации на эту микросхему, разобраться с вольтмодом будет очень проблематично.

EPU ASP0905

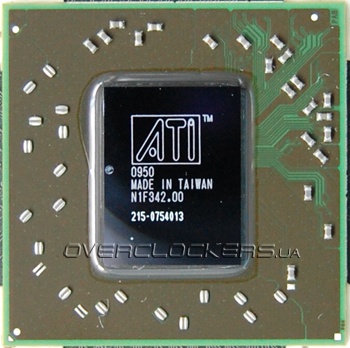

В отличие от младшей видеокарты Radeon HD 5750 у HD 5770 используется полноценный графический чип RV840 с 800 потоковыми процессорами и 40 текстурными блоками.

RV840

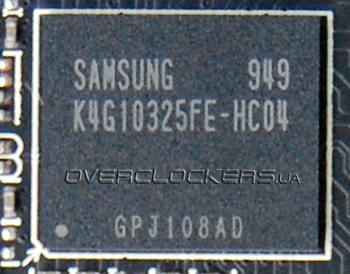

Видеокарта оснащена 512 мегабайтами видеопамяти. Распаяно четыре микросхемы Samsung K4G10325FE-HC04. Такие же чипы применяются у большинства младших Radeon HD 5750, в том числе в серии продуктов ASUS EAH5750 FORMULA.

Samsung K4G10325FE-HC04

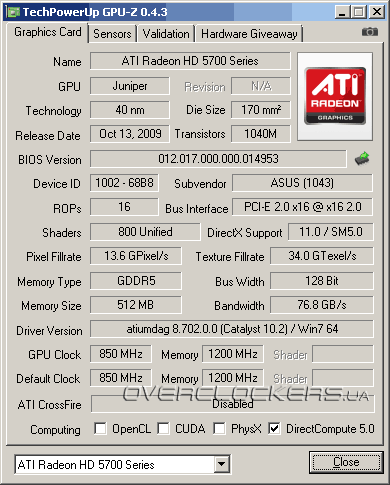

ASUS EAH5770/2DI/512MD5 работает на стандартных частотах: ядро функционирует на 850 МГц, память на 4800 МГц. В 2D частоты снижаются до 157/1200 МГц.

ASUS EAH5770/2DI/512MD5

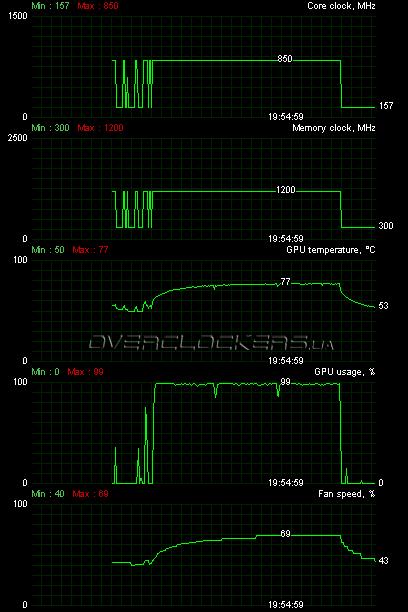

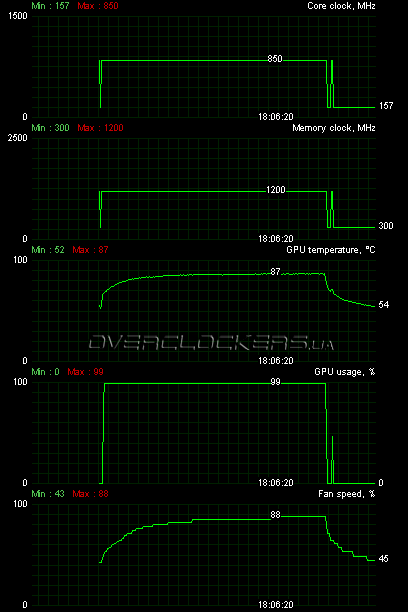

При 12-минутном прогоне «демки» Ambush из Crysis Warhead Benchmarking Tool в разрешении 1920х1200 на максимальных настройках с AA4x пиковая температура GPU была 77 °С. При прогреве стресс-тестом Fur Rendering Benchmark (1680x1050) ядро прогрелось до 87 градусов Цельсия (при 30 градусах в помещении).

ASUS EAH5770/2DI/512MD5

ASUS EAH5770/2DI/512MD5

При игровой нагрузке обороты вентилятора поднимались до 69% (это примерно 2300 об/мин), в стресс-тесте — до 88%. Уровень шума в играх можно считать умеренней некоторых других моделей.

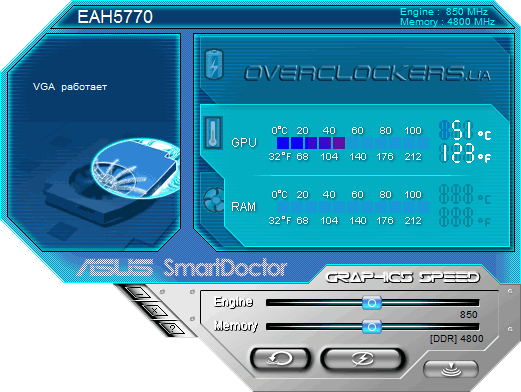

С картами ASUS поставляется специальная утилита для мониторинга и разгона Smart Doctor. Интерфейс у нее не самый удобный, а максимальный разгон ограничен 950 МГц для ядра и 5682 МГц для памяти, так что лучше воспользоваться MSI Afterburner.

ASUS EAH5770/2DI/512MD5

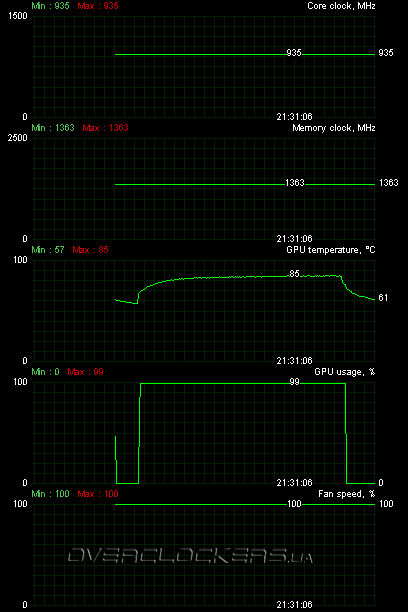

Наш экземпляр смог заработать на частотах 935/5452 МГц, что нельзя назвать выдающимся результатом.

ASUS EAH5770/2DI/512MD5

Для достижения стабильности обороты вентилятора пришлось зафиксировать на 100%, но температура при этом не поднялась выше 85 °С, даже в Fur Rendering Benchmark.
