Сьогодні у нас на тестуванні блок живлення be quiet! L12-M-1000W — старша модель із серії Pure Power 12 M. Як і попереднє покоління Pure Power новинка має модульну конструкцію та сертифікат 80 Plus Gold, але при цьому має нововведення, а саме підтримку ATX 3.0 з живленням відеокарт PCIe 5.0 до 600 Вт. Виробник обіцяє потужний та тихий блок живлення з гарантією десять років. Подивимося, наскільки він гарний.
be quiet! Pure Power 12 M 1000W
| Виробник | be quiet! |
|---|---|
| Модель та сторінка продукту | L12-M-1000W |
| Потужність, Вт | 1000 |
| Сертифікат енергоефективності | 80 Plus Gold |
| Формфактор | ATX |
| Схема підключення кабелів | Модульна |
| Потужність каналу +12V, Вт (А) | 1000 (83,4) |
| Потужність каналу +5V, Вт (А) | 110 (22) |
| Потужність каналу +3,3V, Вт (А) | 72,6 (22) |
| Комбінована потужність +3,5V та +5V, Вт | 120 |
| Потужність каналу –12, Вт (А) | 3,6 (0,3) |
| Потужність каналу +5Vsb, Вт (А) | 15 (3) |
| Активний PFC | + |
| Діапазон мережевої напруги, В | 100–240 |
| Частота мережевої напруги, Гц | 47–63 |
| Розмір вентилятора, мм | 120х120х25 |
| Тип вальниці | Ковзання з гвинтовою нарізкою |
| Кількість кабелів/роз'ємів для CPU | 2/1x EPS12V (4+4) |
| Кількість кабелів/роз'ємів для PCI-E | 2/4x (6+2) |
| Кількість кабелів/роз'ємів для PCI-E 5.0 | 1/1 (16) |
| Кількість кабелів/роз'ємів для SATA | 2/6 |
| Кількість кабелів/роз'ємів для IDE | 1/2 |
| Захисні функції | OPP, OVP, UVP, SCP, OСP, OTP, SIP |
| Розміри (ШхВхГ), мм | 150х86х160 |
| Гарантія, міс | 120 |
| Ціна, грн | 7199 |
Блок живлення упакований у чорну коробку із якісною поліграфією. На передній грані розташовано фото пристрою, на задній — інформація про технічні характеристики.
У комплект постачання входить мережевий кабель живлення, дроти, що відстібаються, пакетик з кріпленням, кілька стяжок і інструкція.
Блок живлення з модульними кабелями, їх кількість та довжина наступні:
- один для живлення материнської плати (55 см);
- два з одним 8-контактним (4+4) роз'ємом для живлення процесора (60 см);
- два з двома 8-контактними (6+2) роз'ємами для живлення відеокарти PCI-E (50+15 см);
- один з одним 16-контактним роз'ємом 12VHPWR для живлення відеокарти PCI-E 5.0 600 Вт (60 см);
- один із чотирма роз'ємами живлення для SATA-пристроїв (50+15+15+15 см);
- один з двома роз'ємами живлення для SATA-пристроїв та з двома роз'ємами живлення для IDE-пристроїв (50+15+15+15 см).
Кабелі живлення материнської плати та відеокарти PCI-E 5.0 мають нейлонове обплетення, інші виконані у вигляді шлейфів. Довжина кабелів достатня для корпусів із нижнім розташуванням блока живлення.
Корпус блоку пофарбований у чорний колір, на одній із бічних граней є напис be quiet!, на іншій — наклейка з технічними характеристиками пристрою.
Збірка корпусу відмінна, деталі добре підігнані, загалом блок виглядає солідно та якісно.
Блок побудований на сучасній платформі з активним коректором коефіцієнта потужності (APFC) і широким діапазоном вхідної напруги, силовим резонансним LLC-перетворювачем з синхронним випрямлячем по лінії +12 В і DC/DC-перетворювачами для ліній +5 В і +3,3 В.

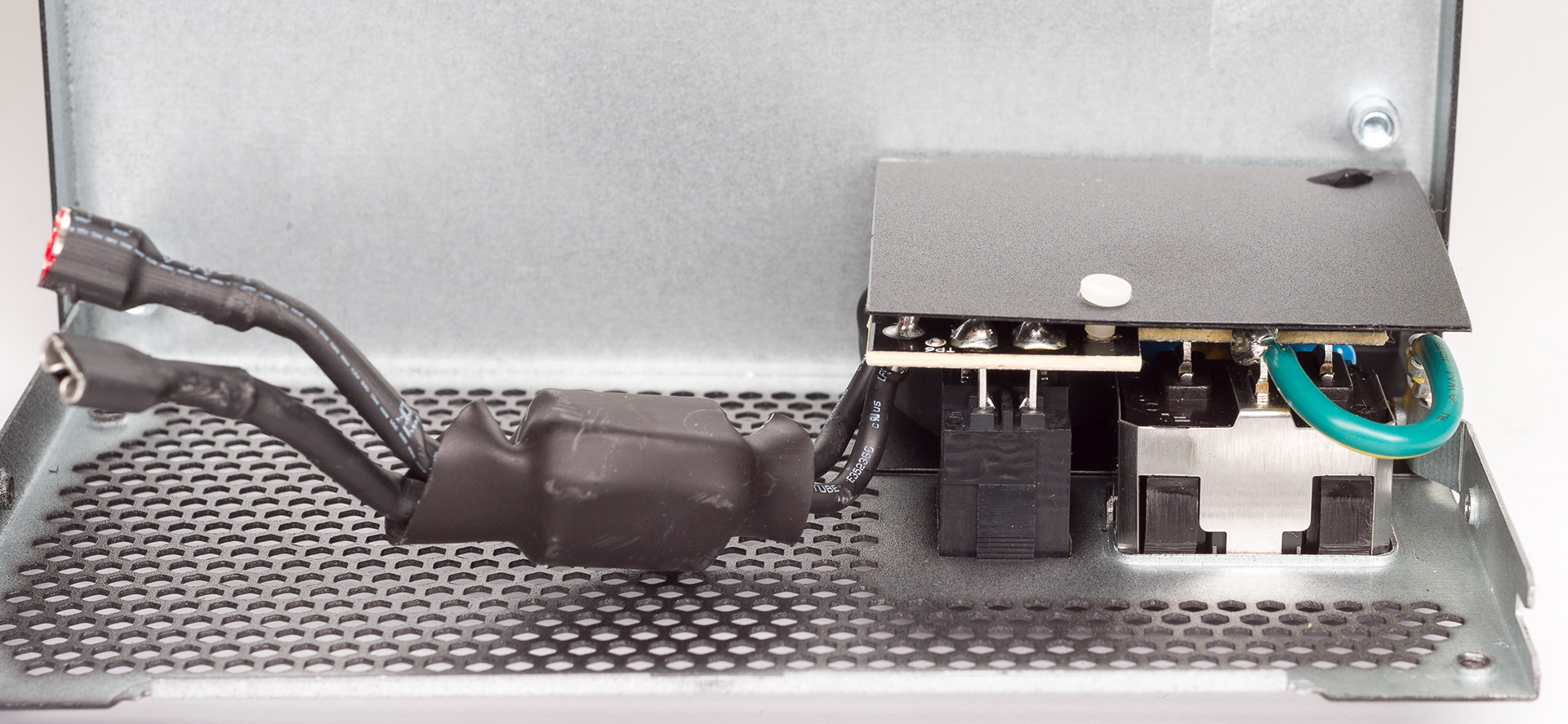

Частина елементів фільтра імпульсних перешкод встановлені на окремій платі, припаяної до роз'єму, інші елементи фільтра знаходяться на основній платі блоку.
Вхідний випрямляч складається з двох діодних мостів, включених у паралель, один з яких притискається безпосередньо до великого загального радіатора. Додатково між двома мостами вставлена пластина охолодження.

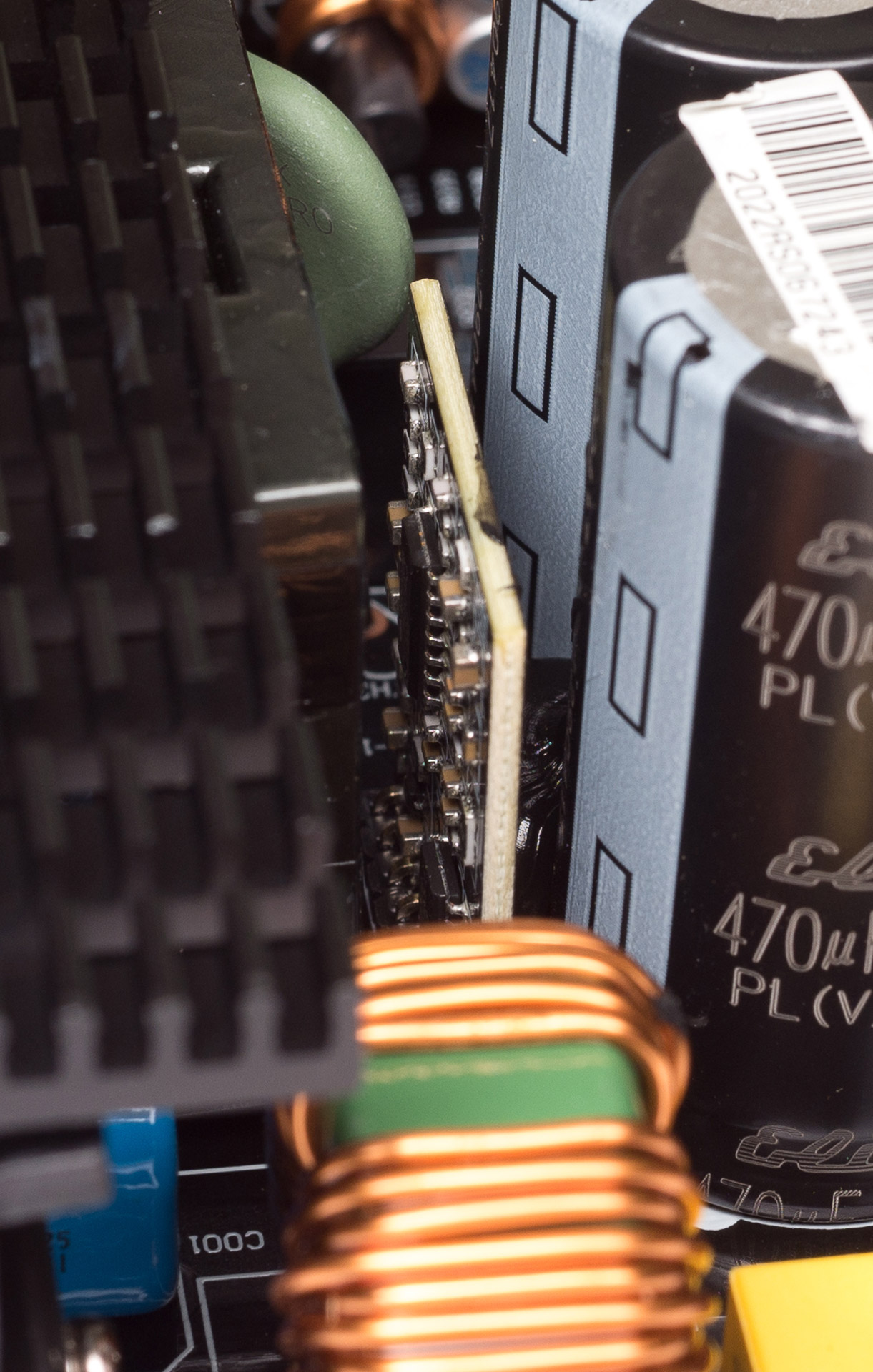

Керує APFC контролер, встановлений на окремій невеликій платі поруч із радіатором, розглянути тип компонентів не вдалося.
У силовій частині коректора встановлені три транзистори NCE65TF130F (28 А, 650, 0,11 Ом), включених паралельно, і діод C6D10065 (10 А, 650 В). Високовольтний фільтр виконаний на парі електролітичних конденсаторів ємністю 470 мкФ і напругою 400 з робочою температурою 105°C виробництва фірми Elite. Загальна ємність фільтра становить 940 мкФ.
Пара силових транзисторів резонансного LLC-перетворювача встановлені на окремий радіатор, їх тип не вдалося розглянути.
Керує перетворювачем мікросхема CM6901Т6X. Синхронний випрямляч виконаний на шести транзисторах PWC012N04ES, розташованих зі зворотного боку плати, які контактують із корпусом блоку через товсту термопрокладку. Також поруч із транзисторами впаяно металеві пластини для кращого охолодження цієї зони плати.

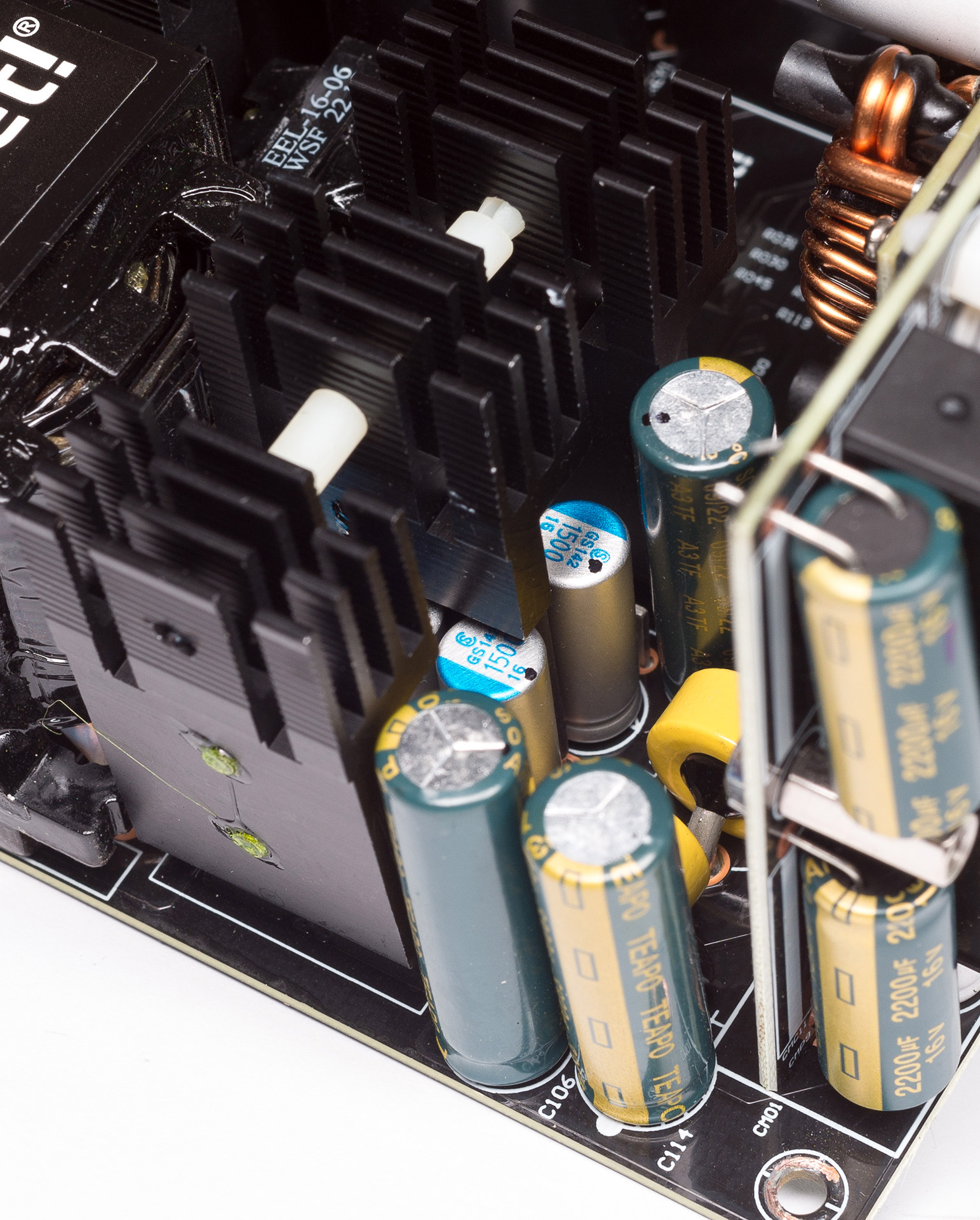

Вихідну напругу фільтрують шість полімерних конденсаторів ємністю 1500 мкФ і робочою напругою 16, а також чотири електролітичних конденсатори ємністю 3300 мкФ (16, 105°C) виробництва Teapo.

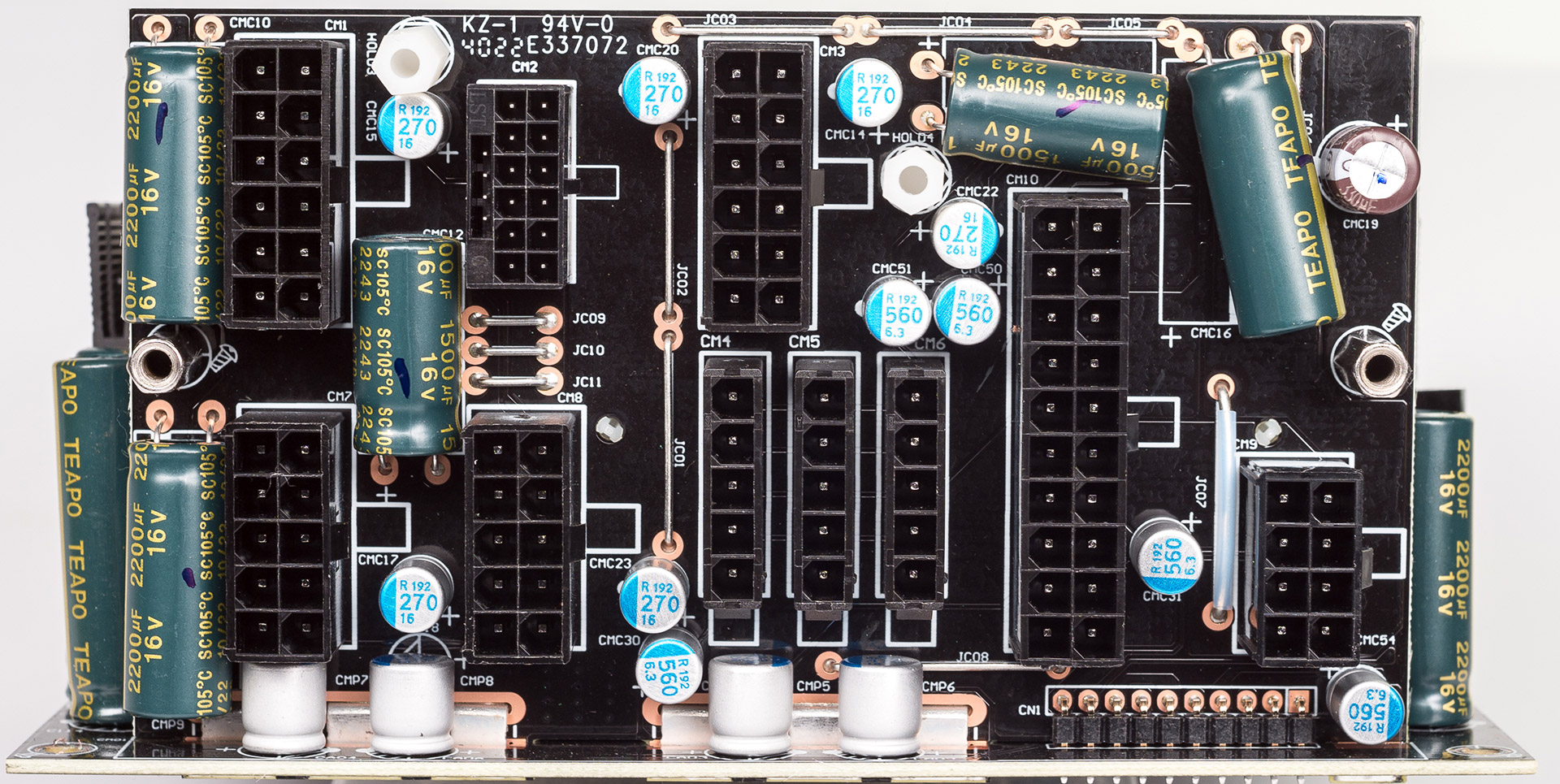

Для додаткової фільтрації вихідних напруг на платі підключення кабелів, що відстібаються, встановлені ще півтора десятка полімерних і електролітичних конденсаторів.
За живлення ліній +3,3 В і +5 В відповідає знижувальний DC/DC-перетворювач, зібраний на окремій платі, яка через товсту термопрокладку контактує з алюмінієвою пластиною. На цій же платі знаходиться супервізор WT7527RT від Weltrend і система контролю обертів вентилятора. Поруч із цією платою розташований перетворювач живлення режиму очікування (розглянути тип контролера не вдалося), всі конденсатори в обв'язці на 105 °C виробництва Teapo.

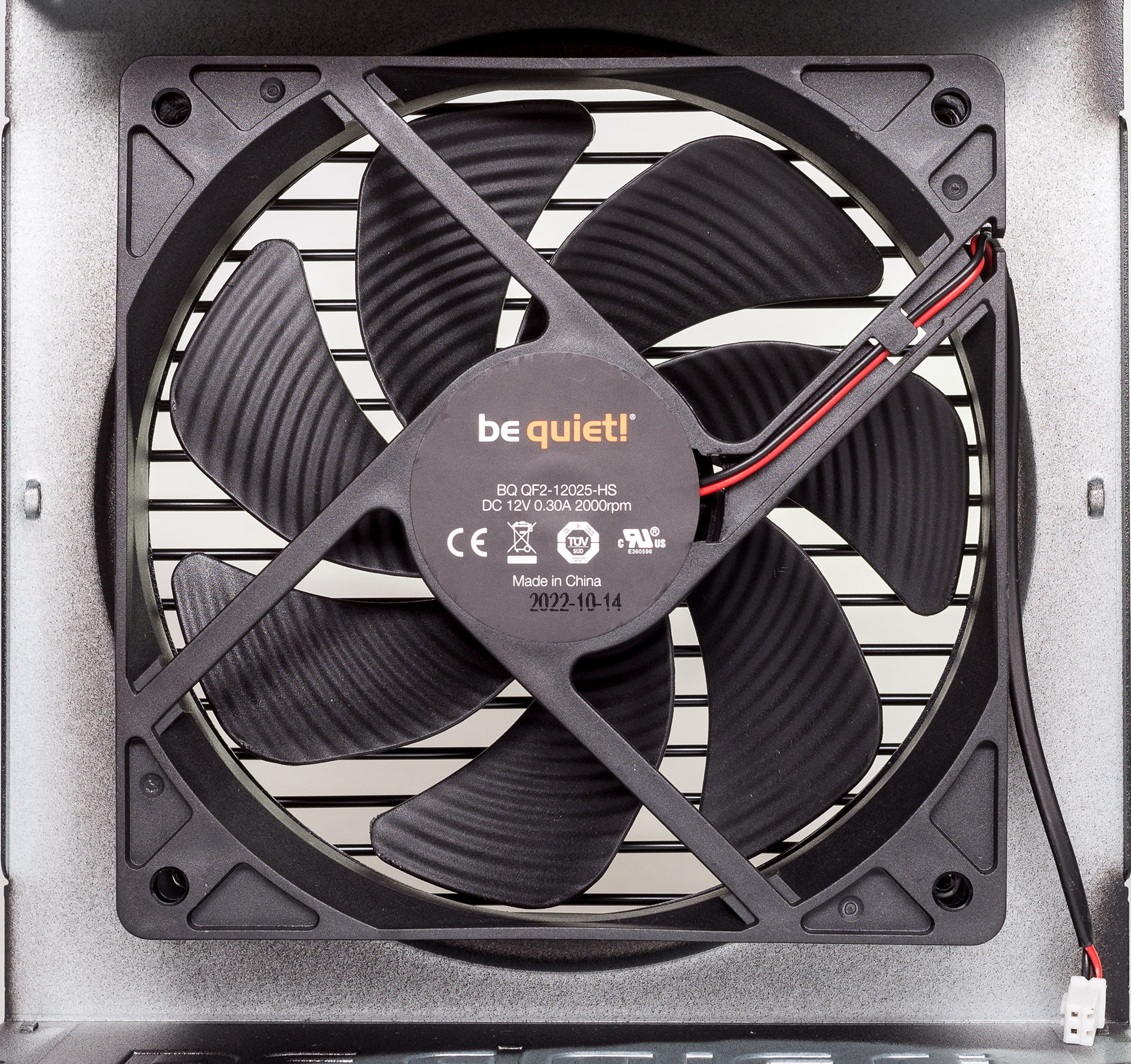

За охолодження компонентів блоку відповідає вентилятор типорозміру 120х120х25 мм із маркуванням BQ QF2-12025-HS (12 В, 0,3 A) та двома контактними підключеннями. Максимальна швидкість обертання становить 2000 об/хв, використовується вальниця ковзання з гвинтовою нарізкою.
Вентилятор керується автоматично залежно від навантаження: до 60% потужності обороти та рівень шуму мінімальні, тільки на навантаженнях 90–100% рівень шуму значно збільшується. Можна отримати досить комфортний рівень шуму на навантаженнях до 700 Вт, що буде достатньо навіть для потужних ігрових систем.
Монтаж та паяння якісні, плата покрита лаком.
Методика тестування
Тест блоку живлення проводився з використанням лінійного електронного навантаження з наступними параметрами: діапазони регулювання струму по лінії +3,3 В — 0–16 А, по лінії +5 В — 0–22 А, по лінії +12 В — 0–100 А. Всі контакти для підключення кабелів блоку живлення з однаковою напругою включені паралельно і навантажені відповідним каналом навантаження. Струм по кожному каналу регулюється плавно, і він стабільний незалежно від вихідної напруги блоку. Для точного вимірювання напруги та температури використовувався мультиметр Zotek ZT102 з True RMS. Для кожної лінії живлення встановлювався необхідний струм та замірялася напруга на контактах навантаження для врахування втрат на дротах.
Результати тестування
Перший тест на здатність навантаження основної лінії +12V, струм по лініях +3,3V і +5V був постійний із загальним навантаженням близько 120 Вт.
| Струм навантаження на лінії +12V, А | Напруга на лінії +12 V, В | Потужність навантаження по лінії +12V, Вт | Напруга на лінії +5V при струмі 15 А | Потужність навантаження по лінії +5V, Вт | Напруга на лінії +3,3V при струмі 10 А | Потужність навантаження по лінії +3,3V, Вт | Загальна потужність навантаження, Вт |
|---|---|---|---|---|---|---|---|
| 0 | 12,15 | 0 | 4,98 | 74,7 | 3,28 | 45,9 | 120,6 |
| 10 | 12,13 | 121,3 | 4,98 | 74,7 | 3,28 | 45,9 | 241,9 |
| 20 | 12,1 | 242 | 4,98 | 74,7 | 3,28 | 45,9 | 362,6 |
| 30 | 12,08 | 362,4 | 4,98 | 74,7 | 3,28 | 45,9 | 483 |
| 40 | 12,06 | 482,4 | 4,98 | 74,7 | 3,28 | 45,9 | 603 |
| 50 | 12,03 | 601,5 | 4,98 | 74,7 | 3,28 | 45,9 | 722,1 |
| 60 | 12,01 | 720,6 | 4,98 | 74,7 | 3,28 | 45,9 | 841,2 |
| 70 | 11,97 | 837,9 | 4,97 | 74,5 | 3,27 | 45,8 | 958,2 |
| 80 | 11,95 | 956 | 4,97 | 74,5 | 3,26 | 45,6 | 1076,1 |
За результатами тесту маємо відмінну стабілізацію по всіх лініях, просідання не значні, всі напруги із запасом укладаються у вимоги стандартів АТХ.
Для перевірки здатності навантажень ліній +5V і +3,3V були зроблені тести при постійному навантаженні на +12 В для оцінки їх впливу один на одного.
| Струм навантаження на лінії +3,3V, А | Напруга на лінії +3,3V, В | Струм навантаження на лінії +5V, А | Напруга на лінії +5V, В | Струм навантаження на лінії +12V, А | Напруга на лінії +12V, В |
|---|---|---|---|---|---|
| 0 | 3,3 | 0 | 5,0 | 15 | 12,11 |
| 0 | 3,3 | 5 | 4,99 | 15 | 12,1 |
| 0 | 3,3 | 10 | 4,99 | 15 | 12,1 |
| 0 | 3,3 | 15 | 4,99 | 15 | 12,09 |
| 5 | 3,29 | 0 | 5,0 | 15 | 12,11 |
| 10 | 3,28 | 0 | 5,0 | 15 | 12,1 |
| 15 | 3,26 | 0 | 4,99 | 15 | 12,09 |
| 15 | 3,28 | 15 | 4,98 | 15 | 12,08 |
За результатами тесту маємо хорошу стабілізацію по лініях +3,3V та +5V, перекоси навантаження майже не впливають на вихідну напругу. Лінія +3,3V має невеликі просідання, близько 1,3% від номіналу, що з запасом укладається у допуски.
Тестування ефективності блоку проводився при напрузі мережі близько 210 В.
| Потужність навантаження, % | Потужність навантаження, Вт | Споживаний струм мережі, А | Напруга в мережі, В | ККД, % |
|---|---|---|---|---|
| 25 | 250 | 1,31 | 209 | 91,3 |
| 50 | 500 | 2,6 | 207 | 92,9 |
| 75 | 750 | 4,03 | 203 | 91,6 |
| 100 | 1000 | 5,57 | 200 | 89,7 |
Ефективність блоку укладається у стандарт 80 Plus Gold для напруги 230 В.
Тест на нагрівання компонентів блоку проводився при температурі повітря в приміщенні близько 18 °C, термопара мультиметра Zotek ZT102 була закріплена на силовий трансформатор, блок живлення навантажувався на максимальну потужність доки температура трансформатора не стабілізувалася, після цього знімалася кришка блоку і проводилися виміри температур інших компонентів за допомогою пірометра. Результати тесту вказані на наступному фото:
Температури компонентів невисокі, при тому, що блок живлення був тихіший за інші вентилятори в тестовому стенді. У ПК температури та шум будуть іншими, все залежатиме від розташування блоку, продувності корпусу та температури в приміщенні.
Висновки
Протестований be quiet! Pure Power 12 M 1000W належить до блоків живлення нового покоління з підтримкою ATX 3.0 та здатністю забезпечити живленням сучасні відеокарти з роз'ємом 12VHPWR без будь-яких перехідників. Він видає всі заявлені характеристики, має хорошу стабільність напруги, низький рівень шуму і якісну збірку. Єдине, що може засмутити вимогливих користувачів, це використання конденсаторів не японського виробництва, прийнятих у пристроях подібного класу. З іншого боку, виробник дає гарантію 10 років і, мабуть, цілком упевнений у якості свого продукту. Цього блоку вистачить для складання потужної ігрової системи з топовими процесором та відеокартою, причому не один раз, а на кілька апгрейдів «заліза». Питання тільки в ціні та наявності, тому що за ті ж самі гроші можна взяти пристрої з найкращим сертифікатом 80 Plus, але меншою потужністю і, звичайно, без роз'єму 12VHPWR. Але якщо у планах є перехід на сучасні та потужні відеокарти, то be quiet! L12-M-1000W стане у пригоді, тим більше він поки що один з найдоступніших на ринку блоків живлення такої потужності від іменитого бренду.
