Сегодня у нас на тесте блок питания be quiet! L12-M-1000W — старшая модель из серии Pure Power 12 M. Как и предыдущее поколение Pure Power новинка обладает модульной конструкцией и сертификатом 80 Plus Gold, но при этом имеет нововведение, а именно поддержку ATX 3.0 с питанием видеокарт PCIe 5.0 до 600 Вт. Производитель обещает мощный и тихий блок питания с гарантией десять лет. Посмотрим, насколько он хорош.

be quiet! Pure Power 12 M 1000W

be quiet! Pure Power 12 M 1000W

Производитель be quiet!
Модель и страница продукта L12-M-1000W
Мощность, Вт 1000
Сертификат энергоэффективности 80 Plus Gold
Форм-фактор ATX
Схема подключения кабелей Модульный
Мощность канала +12V, Вт (А) 1000 (83,4)
Мощность канала +5V, Вт (А) 110 (22)
Мощность канала +3,3V, Вт (А) 72,6 (22)
Комбинированная мощность +3,5V и +5V, Вт 120
Мощность канала –12, Вт (А) 3,6 (0,3)
Мощность канала +5Vsb, Вт (А) 15 (3)
Активный PFC +
Диапазон сетевого напряжения, В 100–240
Частота сетевого напряжения, Гц 47–63
Размер вентилятора, мм 120х120х25
Тип подшипника Скольжения с винтовой нарезкой
Количество кабелей/разъемов для CPU 2/1x EPS12V (4+4)
Количество кабелей/разъемов для PCI-E 2/4x (6+2)
Количество кабелей/разъемов для PCI-E 5.0 1/1 (16)
Количество кабелей/разъемов для SATA 2/6
Количество кабелей/разъемов для IDE 1/2
Защиты OPP, OVP, UVP, SCP, OСP, OTP, SIP
Размеры (ШхВхГ), мм 150х86х160
Гарантия, мес 120
Стоимость, грн 7199

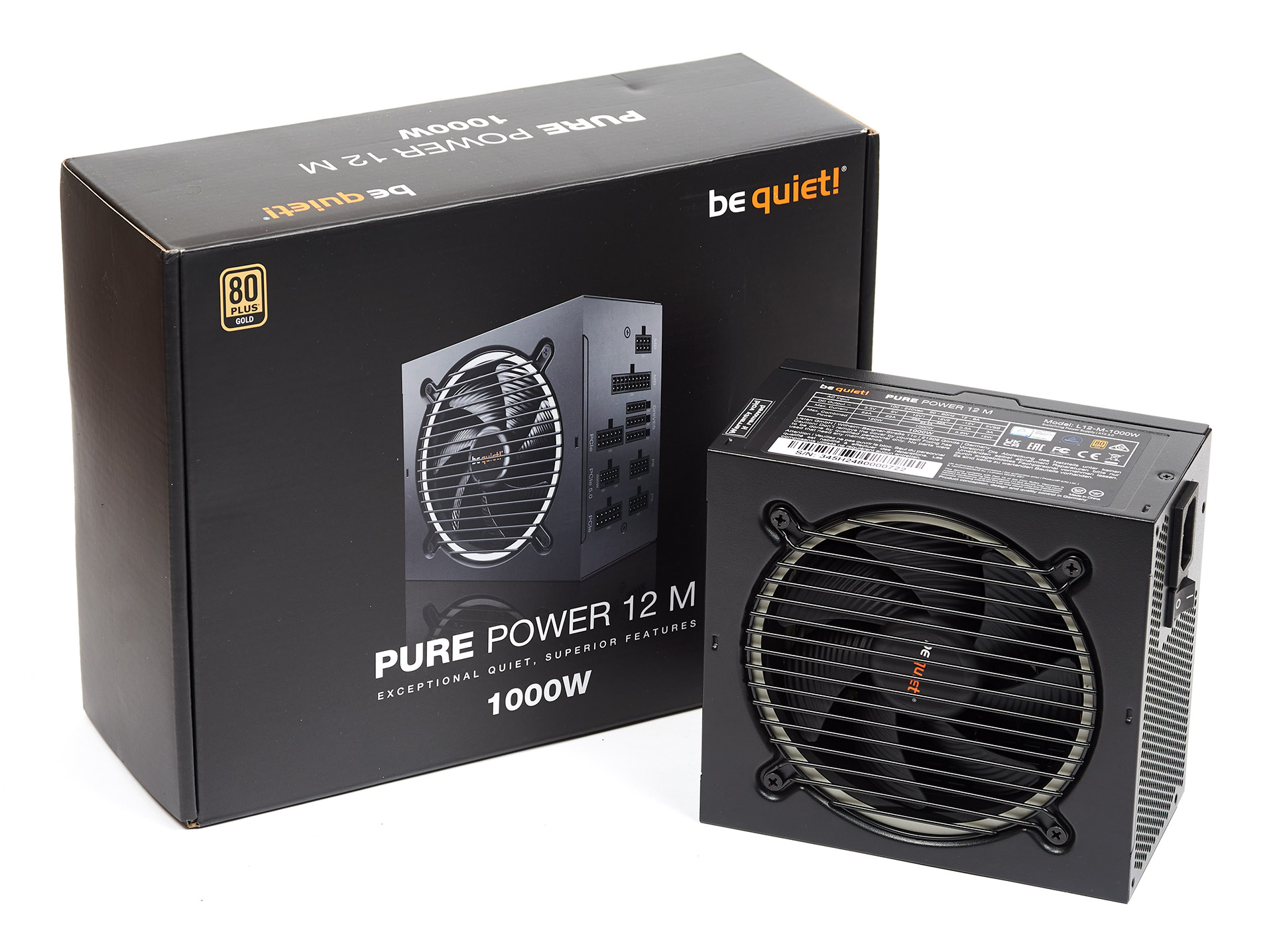

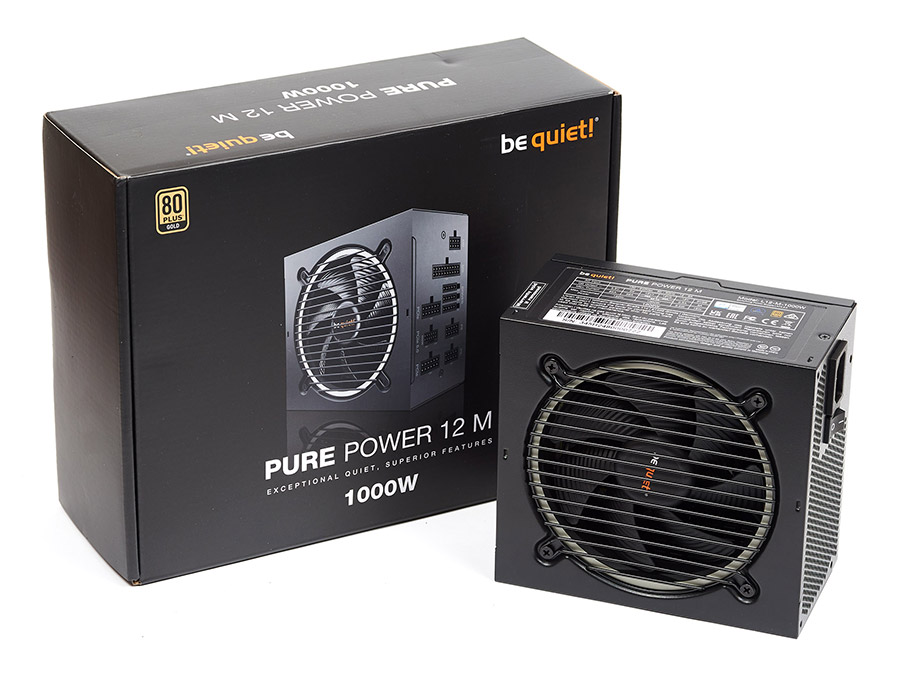

Блок питания упакован в черную коробку с качественной полиграфией. На передней грани расположено фото устройства, на задней грани информация о технических характеристиках.

be quiet! Pure Power 12 M 1000Wbe quiet! Pure Power 12 M 1000W

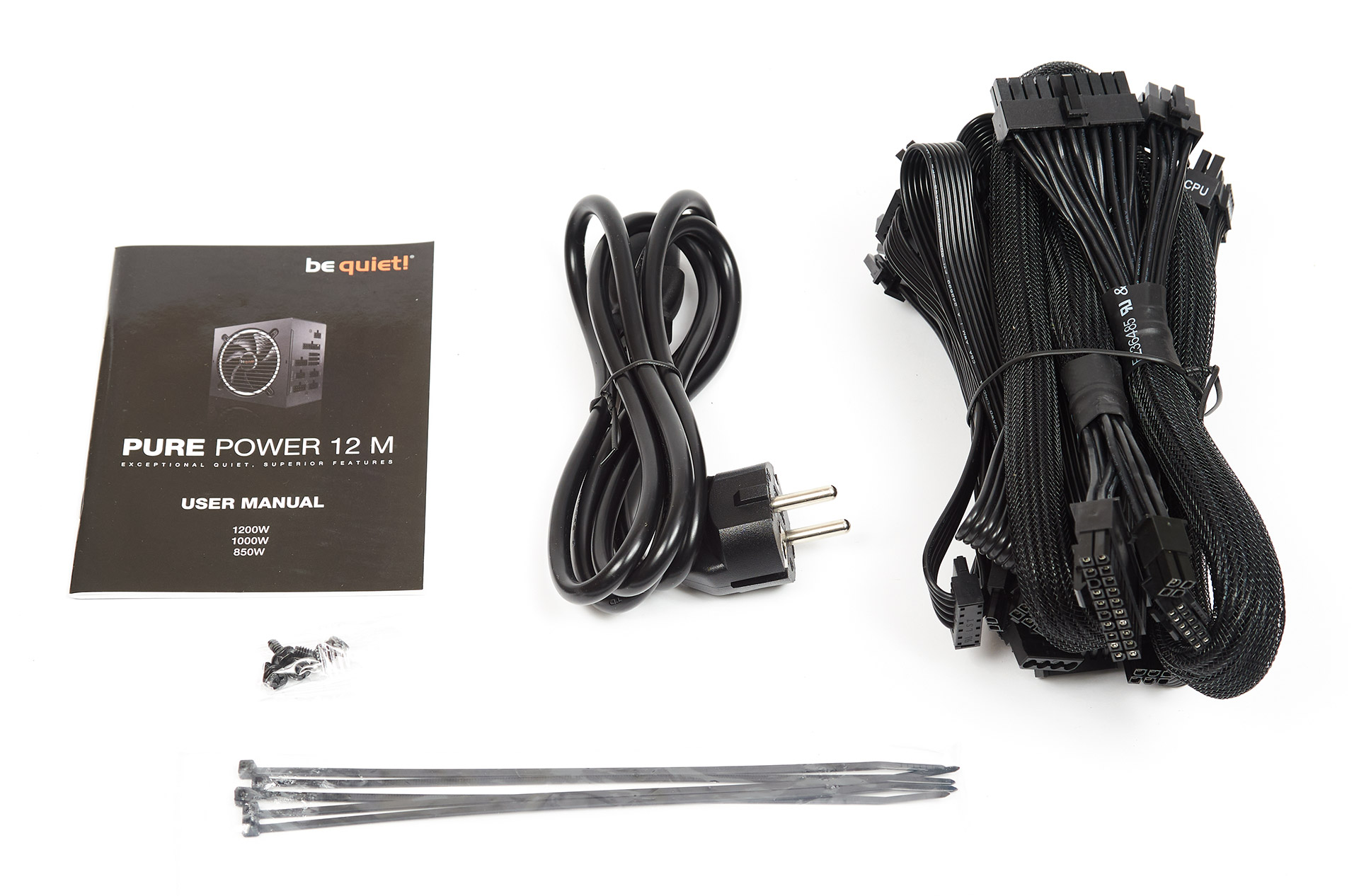

В комплект поставки входит сетевой кабель питания, отстегивающиеся провода, пакетик с крепежом, несколько стяжек и инструкция.

be quiet! Pure Power 12 M 1000W

Блок питания с модульными кабелями, их количество и длина следующие:

  • один для питания материнской платы (55 см);
  • два с одним 8-контактным (4+4) разъемом для питания процессора (60см);
  • два с двумя 8-контактным (6+2) разъемами для питания видеокарты PCI-E (50+15 см);
  • один с одним 16-контактным разъемом 12VHPWR для питания видеокарты PCI-E 5.0 600 Вт (60 см);
  • один с четырьмя разъемами питания для SATA-устройств (50+15+15+15см);
  • один с двумя разъемами питания для SATA-устройств и с двумя разъемами питания для IDE-устройств (50+15+15+15 см).

Кабели питания материнской платы и видеокарты PCI-E 5.0 имеют нейлоновую оплетку, остальные выполнены в виде шлейфов. Длина кабелей достаточная для корпусов с нижним расположением блока питания.

be quiet! Pure Power 12 M 1000Wbe quiet! Pure Power 12 M 1000W

Корпус блока окрашен черной краской, на одной из боковых граней есть надпись be quiet!, на другой — наклейка с техническими характеристиками устройства. Сборка корпуса отличная, детали хорошо подогнаны, в целом блок выглядит солидно и качественно.

be quiet! Pure Power 12 M 1000Wbe quiet! Pure Power 12 M 1000Wbe quiet! Pure Power 12 M 1000Wbe quiet! Pure Power 12 M 1000Wbe quiet! Pure Power 12 M 1000W

Блок построен на современной платформе с активным корректором коэффициента мощности (APFC) и широким диапазоном входного напряжения, силовым резонансным LLC-преобразователем по линии +12 В с синхронным выпрямителем и DC/DC-преобразователями для линий +5 В и +3,3 В.

be quiet! Pure Power 12 M 1000Wbe quiet! Pure Power 12 M 1000W

Часть элементов фильтра импульсных помех установлены на отдельной плате, припаянной к сетевому разъему, остальные элементы фильтра находятся на основной плате блока. Входной выпрямитель состоит из двух диодных сборок, включенных в параллель, одна из которых прижимается напрямую к большому общему радиатору. Дополнительно между двумя сборками вставлена пластина охлаждения. Управляет APFC контролер, установленный на отдельной небольшой плате рядом с радиатором, рассмотреть тип компонентов не удалось. В силовой части корректора установлены три транзистора NCE65TF130F (28 А, 650 В, 0,11 Ом), включенных параллельно, и диод C6D10065 (10 А, 650 В). Высоковольтный фильтр выполнен на паре электролитических конденсаторов емкостью 470 мкФ и напряжением 400 В с рабочей температурой 105°C производства фирмы Elite. Общая емкость фильтра составляет 940 мкФ.

be quiet! Pure Power 12 M 1000Wbe quiet! Pure Power 12 M 1000Wbe quiet! Pure Power 12 M 1000Wbe quiet! Pure Power 12 M 1000Wbe quiet! Pure Power 12 M 1000Wbe quiet! Pure Power 12 M 1000Wbe quiet! Pure Power 12 M 1000W

Пара силовых транзисторов резонансного LLC-преобразователя установлены на отдельный радиатор, их тип рассмотреть не удалось. Управляет преобразователем микросхема CM6901Т6X. Синхронный выпрямитель выполнен на шести транзисторах PWC012N04ES, расположенных с обратной стороны платы, которые контактируют с корпусом блока через толстую термопрокладку. Также рядом с транзисторами впаяны металлические пластины для лучшего охлаждения этой зоны платы. Выходное напряжение фильтруют шесть полимерных конденсатора емкостью 1500 мкФ и рабочим напряжением 16 В, а также четыре электролитических конденсатора емкостью 3300 мкФ (16 В, 105°C) производства Teapo. Для дополнительной фильтрации выходных напряжений на плате подключения отстегивающихся кабелей установлены еще полтора десятка полимерных и электролитических конденсаторов.

be quiet! Pure Power 12 M 1000Wbe quiet! Pure Power 12 M 1000Wbe quiet! Pure Power 12 M 1000Wbe quiet! Pure Power 12 M 1000Wbe quiet! Pure Power 12 M 1000Wbe quiet! Pure Power 12 M 1000Wbe quiet! Pure Power 12 M 1000Wbe quiet! Pure Power 12 M 1000W

За питание линий +3,3 В и +5 В отвечает понижающий DC/DC-преобразователь, собранный на отдельной плате, которая через толстую термопрокладку контактирует с алюминиевой пластиной. На этой же плате находится супервизор WT7527RT от Weltrend и система контроля оборотами вентилятора. Рядом с этой платой расположен преобразователь дежурного питания (рассмотреть тип контролера не удалось), все конденсаторы в обвязке на 105 °C производства Teapo.

be quiet! Pure Power 12 M 1000Wbe quiet! Pure Power 12 M 1000Wbe quiet! Pure Power 12 M 1000W

За охлаждение компонентов блока отвечает вентилятор типоразмера 120х120х25 мм с маркировкой BQ QF2-12025-HS (12 В, 0,3 A) и двух контактным подключением. Максимальная его скорость вращения составляет 2000 об/мин, используется подшипник скольжения с винтовой нарезкой. Вентилятор управляется автоматически в зависимости от нагрузки: до 60% мощности обороты и уровень шума минимальны, только на нагрузках 90–100% уровень шума значительно увеличивается. Можно получить довольно комфортный уровень шума на нагрузках до 700 Вт, чего будет достаточно даже для мощных игровых систем.

be quiet! Pure Power 12 M 1000Wbe quiet! Pure Power 12 M 1000W

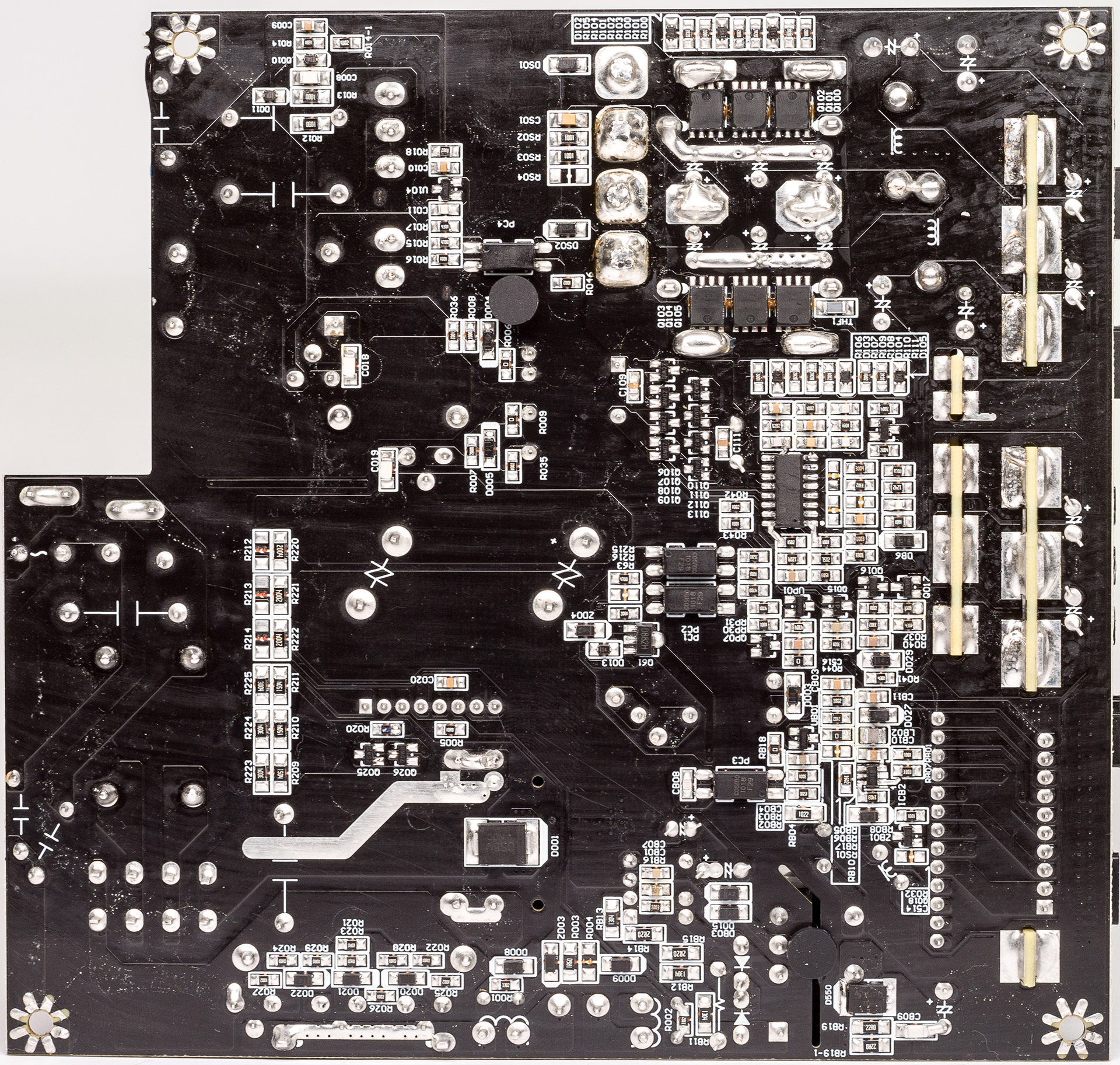

Монтаж и пайка качественные, плата покрыта лаком.

be quiet! Pure Power 12 M 1000W

Методика тестирования

Тест блока питания проводился с использованием линейной электронной нагрузки со следующими параметрами: диапазоны регулировки тока по линии +3,3 В — 0–16 А, по линии +5 В — 0–22 А, по линии +12 В — 0–100 А, все контакты для подключения кабелей тестируемого блока питания с одинаковым напряжением включены параллельно и нагружены соответствующим каналом нагрузки. Ток по каждому каналу регулируется плавно, и он стабильный не зависимо от выходного напряжения блока. Для точного измерения напряжений и температуры использовался мультиметр Zotek ZT102 с True RMS. Для каждой линии питания устанавливался необходимый ток и замерялось напряжение на контактах нагрузки для учета потерь на проводах.

Результаты тестирования

Первый тест на нагрузочную способность основной линии +12V, ток по линиям +3,3V и +5V был постоянный с общей нагрузкой около 120 Вт.

Ток нагрузки на линии +12V, А Напряжение на линии +12 V, В Мощность нагрузки по линии +12V, Вт Напряжение на линии +5V при токе 15 А Мощность нагрузки по линии +5V, Вт Напряжение на линии +3,3V при токе 14 А Мощность нагрузки по линии +3,3V, Вт Общая мощность нагрузки, Вт
0 12,15 0 4,98 74,7 3,28 45,9 120,6
10 12,13 121,3 4,98 74,7 3,28 45,9 241,9
20 12,1 242 4,98 74,7 3,28 45,9 362,6
30 12,08 362,4 4,98 74,7 3,28 45,9 483
40 12,06 482,4 4,98 74,7 3,28 45,9 603
50 12,03 601,5 4,98 74,7 3,28 45,9 722,1
60 12,01 720,6 4,98 74,7 3,28 45,9 841,2
70 11,97 837,9 4,97 74,5 3,27 45,8 958,2
80 11,95 956 4,97 74,5 3,26 45,6 1076,1

По результатам теста имеем отличную стабилизацию по всем линиям, просадки не значительные, все напряжения с запасом укладываются в требования стандартов АТХ.

Для проверки нагрузочной способности линий +5V и +3,3V были сделаны тесты при постоянной нагрузке на +12 В для оценки их влияния друг на друга.

Ток нагрузки на линии +3,3V, А Напряжение на линии +3,3 V, В Ток нагрузки на линии +5V, А Напряжение на линии +5V, В Ток нагрузки на линии +12V, А Напряжение на линии +12V, В
0 3,3 0 5,0 15 12,11
0 3,3 5 4,99 15 12,1
0 3,3 10 4,99 15 12,1
0 3,3 15 4,99 15 12,09
5 3,29 0 5,0 15 12,11
10 3,28 0 5,0 15 12,1
15 3,26 0 4,99 15 12,09
15 3,28 15 4,98 15 12,08

По результатам теста имеем хорошую стабилизацию по линиям +3,3V и +5V, перекосы нагрузки почти не влияют на выходные напряжения. Линия +3,3V имеет небольшие просадки около 1,3% от номинала, что з запасом укладывается в допуски.

Тест эффективности блока проводился при напряжении сети около 210 В.

Мощность нагрузки, % Мощность нагрузки, Вт Потребляемы ток сети, А Напряжение сети, В КПД, %
25 250 1,31 209 91,3
50 500 2,6 207 92,9
75 750 4,03 203 91,6
100 1000 5,57 200 89,7

Эффективность блока укладывается в стандарт 80 Plus Gold для напряжения 230 В.

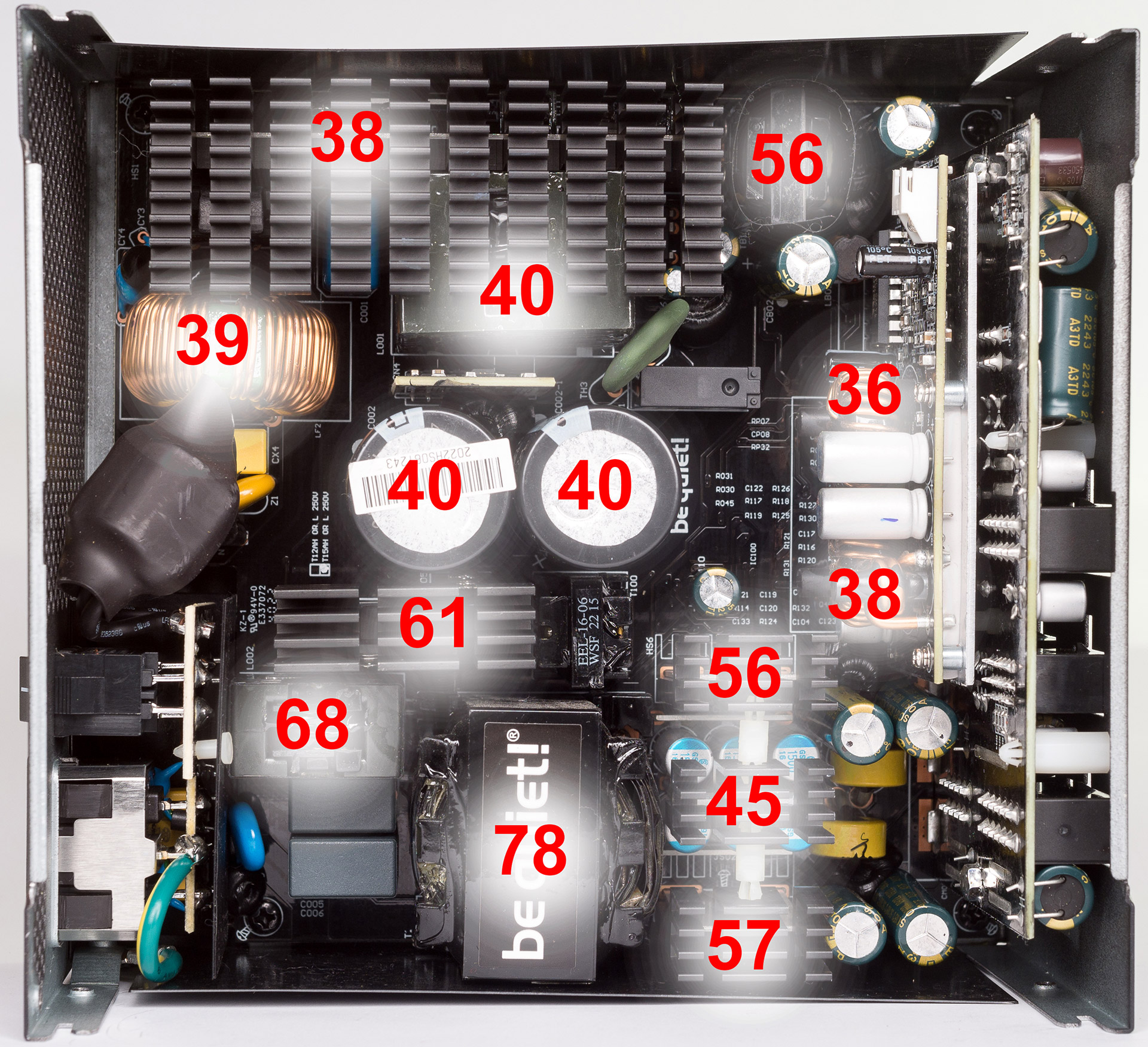

Тест на нагрев компонентов блока проводился при температуре воздуха в помещении около 18 °С, термопара мультиметра Zotek ZT102 была закреплена на силовой трансформатор, блок питания нагружался на максимальную мощность пока температура трансформатора не стабилизировалась, после этого снималась крышка блока и проводились замеры температур остальных компонентов с помощью пирометра. Результаты теста указаны на следующем фото:

be quiet! Pure Power 12 M 1000W

Температуры компонентов невысокие, при том, что блок питания был тише остальных вентиляторов в тестовом стенде. В ПК температуры и шум будут другими, все будет зависеть от расположения блока, продуваемости корпуса и температуры в помещении.

Выводы

Протестированный be quiet! Pure Power 12 M 1000W относится к блокам питания нового поколения с поддержкой ATX 3.0 и способностью обеспечить питанием современные видеокарты з разъемом 12VHPWR без каких-либо переходников. Он выдает все заявленные характеристики, имеет хорошую стабильность напряжений, низкий уровень шума и качественную сборку. Единственное, что может огорчить требовательных пользователей, так это использование конденсаторов не японского производства, принятых в устройствах подобного класса. С другой стороны, производитель дает гарантию 10 лет и, видимо, полностью уверен в качестве своего продукта. Этого блока хватит для сборки мощной игровой системы с топовыми процессором и видеокартой, причем не на один раз, а на несколько апгрейдов «железа». Вопрос только в цене и наличии, так как за те же деньги можно взять устройства з лучшим сертификатом 80 Plus, но меньшей мощности и, естественно, без разъема 12VHPWR. Но если в планах перейти на современные и мощные видеокарты, то be quiet! L12-M-1000W будет как раз кстати, тем более, он пока что один из самых доступных на рынке именитых блоков питания такой мощности.
