Огляд та тестування материнської плати MSI MEG Z690 Ace

Щоб приборкати флагманські процесори Alder Lake на межі своїх можливостей, знадобиться не тільки «прокачаний» на всі сто успіх, необхідно також подбати про ефективне охолодження і, звичайно ж, мати материнську плату вищого ешелону. Посилена підсистема живлення на 22 фази, серйозна система охолодження, готовність працювати при температурах нижче нуля, а також серйозне оснащення, яке зажадало для себе формфактору EATX. І все це у MSI MEG Z690 Ace.

MSI MEG Z690 Ace

Характеристики

Модель MSI MEG Z690 Ace
Сторінка продукту MEG Z690 Ace
Чипсет Intel Z690
Процесорний роз'єм LGA 1700
Процесори Core i9, Core i7, Core i5, Core i3, Pentium Gold, Celeron покоління Alder Lake (12th Gen)
Пам'ять 4 DIMM DDR5 SDRAM, максимум 128 ГБ:
4800 МГц, 5000-6666+ (OC)
Слоти PCI-E 1 x PCI Express 5.0 x16 — CPU
1 x PCI Express 5.0 x6 (x8) — CPU
1 x PCI Express 4.0 x16 (x4) — Z690
M.2 1 x PCI Express 4.0 x4 M.2_1 (Key M, 2242/2260/2280/22110) — CPU
1 x PCI Express 4.0 x4 M.2_2 (Key M, 2242/2260/2280) — Z690
1 x PCI Express 3.0 x4 M.2_3 (Key M, 2242/2260/2280) — Z690
1 x PCI Express 4.0 x4, SATA 6 Гбіт/с M.2_4 (Key M, 2242/2260/2280/22110) — Z690
1 x PCI Express 4.0 x4, SATA 6 Гбіт/с M.2_5 (Key M, 2242/2260/2280) — Z690
Вбудоване відеоядро (у процесорі) +
Кількість вентиляторів 8 x 4pin, 1 х 3pin
Порти PS/2 -
Порти USB I/O панель: 2 x Thunderbolt 4 (USB Type-C), 1 x USB 3.2 Gen 2 (Type-C), 7 x USB 3.2 Gen 2 (Type-A)
Колодки: 2 x USB 2.0 (4 порти), 2 x USB 3.2 Gen 1 (4 порти), 2 x USB 3.2 Gen 2 Type-C (2 порти)
Serial ATA 6 x SATA 6 Гбіт/с (Z690)
RAID 0, 1, 5, 10 (SATA, M.2, Z690)
Вбудований звук Realtek ALC4080
S/PDIF Оптичний (вихід)
Мережеві можливості 2 х Intel I225-V (2.5 Gigabit Ethernet)
Intel Wi-Fi 6E AX210 (Wi-Fi 2.4/5GHz/6GHz (802.11a/b/g/n/ac/ax), Bluetooth 5.2)
COM
RGB 1 x 4-pin RGB LED
2 x 3-pin RAINBOW LED
1 x 3-pin CORSAIR LED
LED RGB Header 4
TPM +
Формфактор EATX
Розміри, мм 305 x 277
Додаткові функції Quadruple M.2, M.2 Shield FROZR, Lightning Gen 5, WIFI 6, Core Boost, 2.5G Network Solution, Lightning USB 20G, Memory Boost, Audio Boost 5
Вартість н/д

Для тих, хто захоче під'єднати кілька моніторів через вбудоване в процесор відеоядро майте на увазі, що роз'єми mini DP в блоці Thunderbolt 4 не виводять картинку з IGP, вони призначені для пристроїв, які підключені по шині Thunderbolt. Так що вбудована графіка здатна вивести картинку тільки на один монітор через суміщений з DisplayPort v1.4 роз'єм USB Type-C і для цього перехідник у комплекті не передбачений (наприклад, потрібно придбати окремо перехідник USB Type-C > DisplayPort). В огляді використовувався перехідник USB Type-C > HDMI, який теж працював як належить.

Комплект постачання

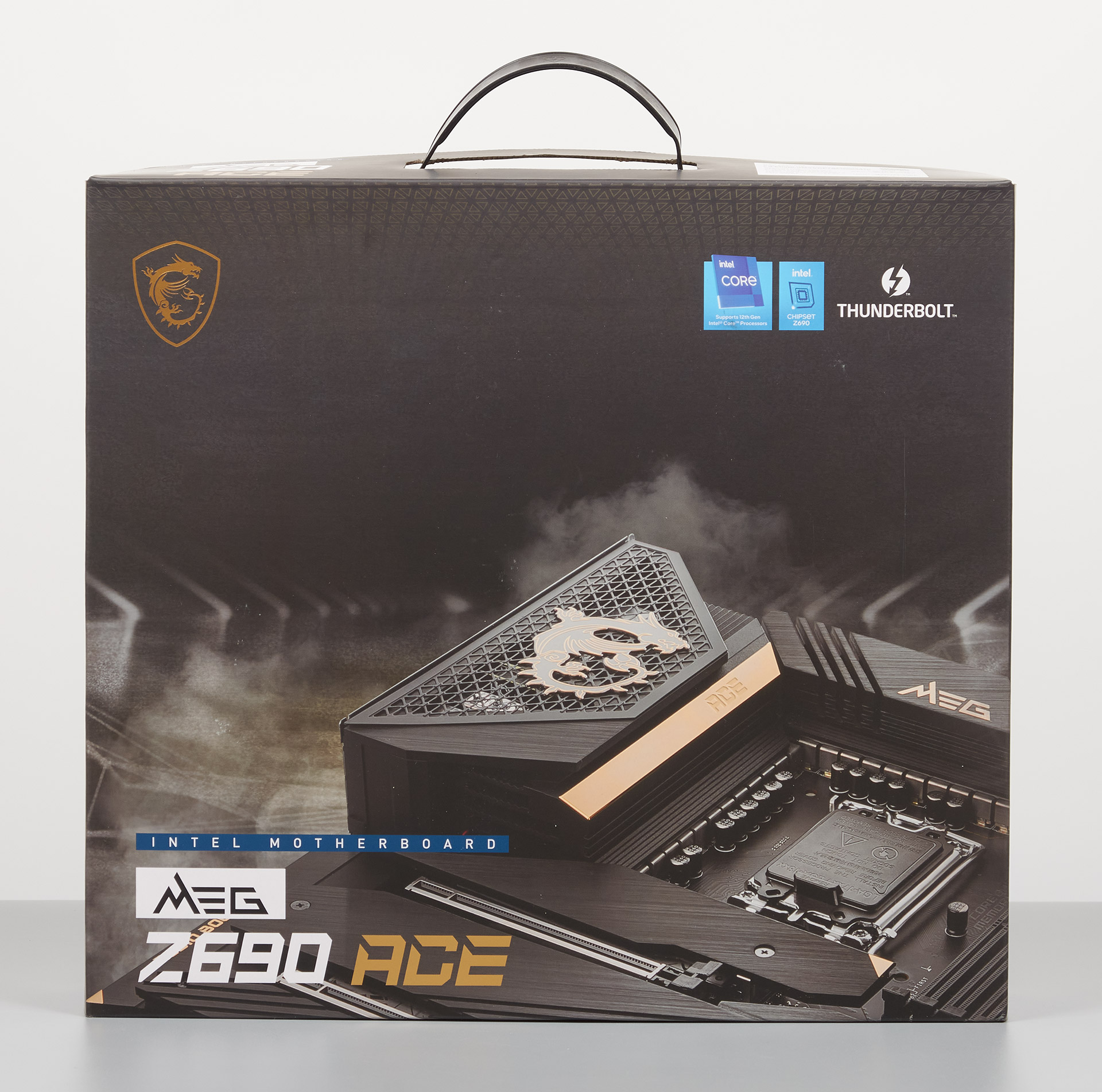

Материнська плата поставляється у великій коробці із ручкою для перенесення.

MSI MEG Z690 Ace

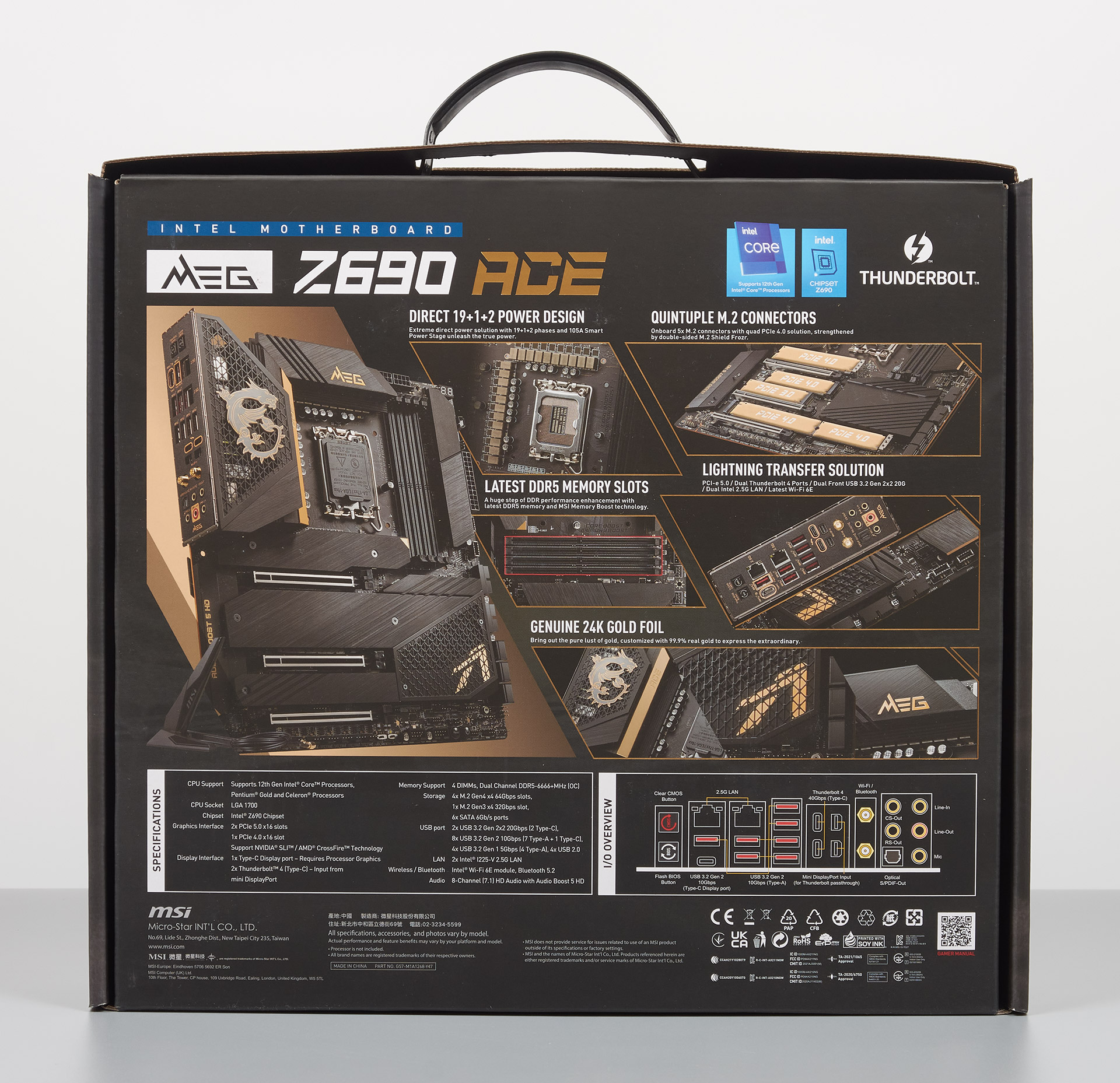

На звороті коробки є ключові особливості плати, а також її специфікації.

MSI MEG Z690 Ace

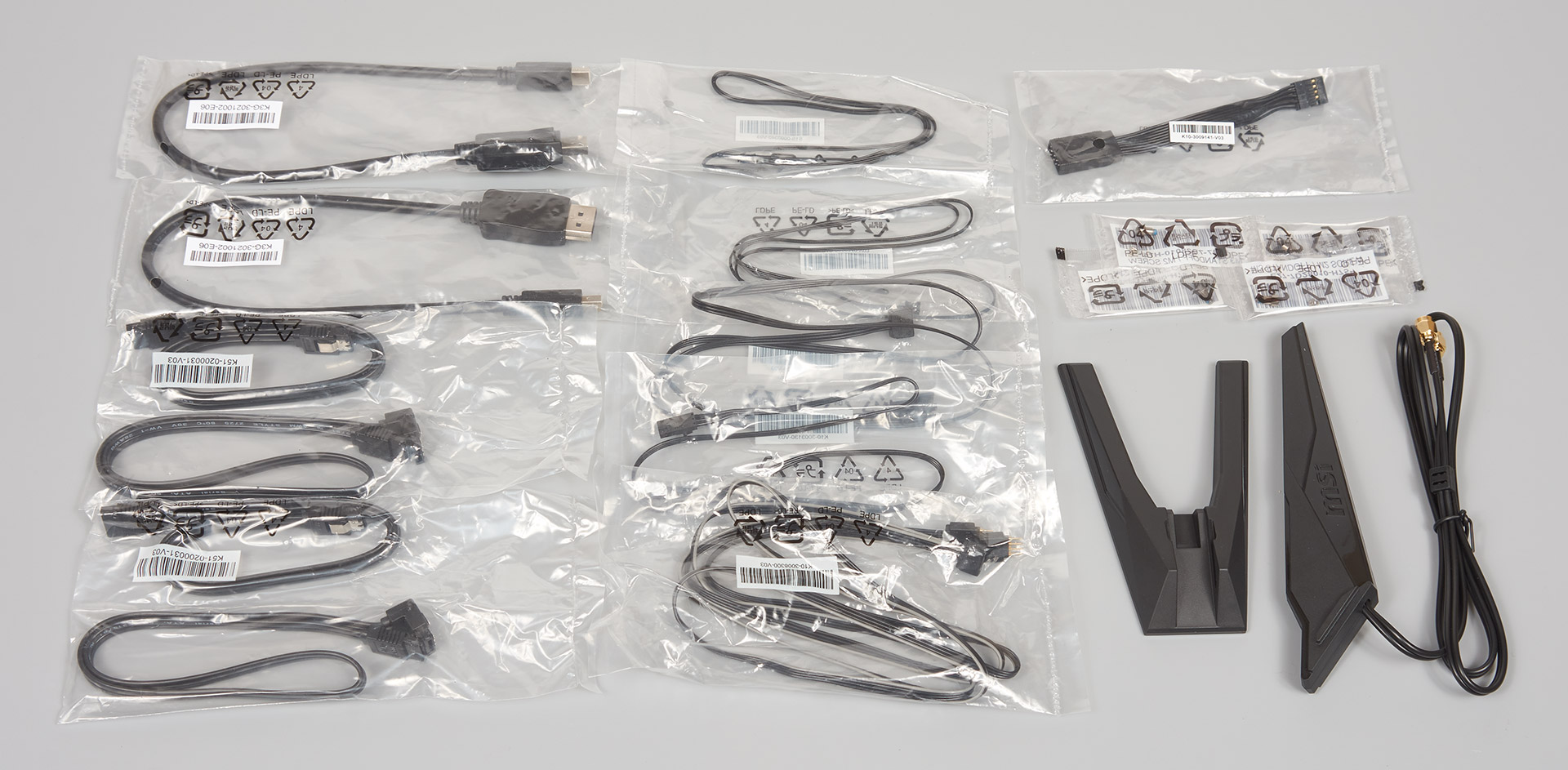

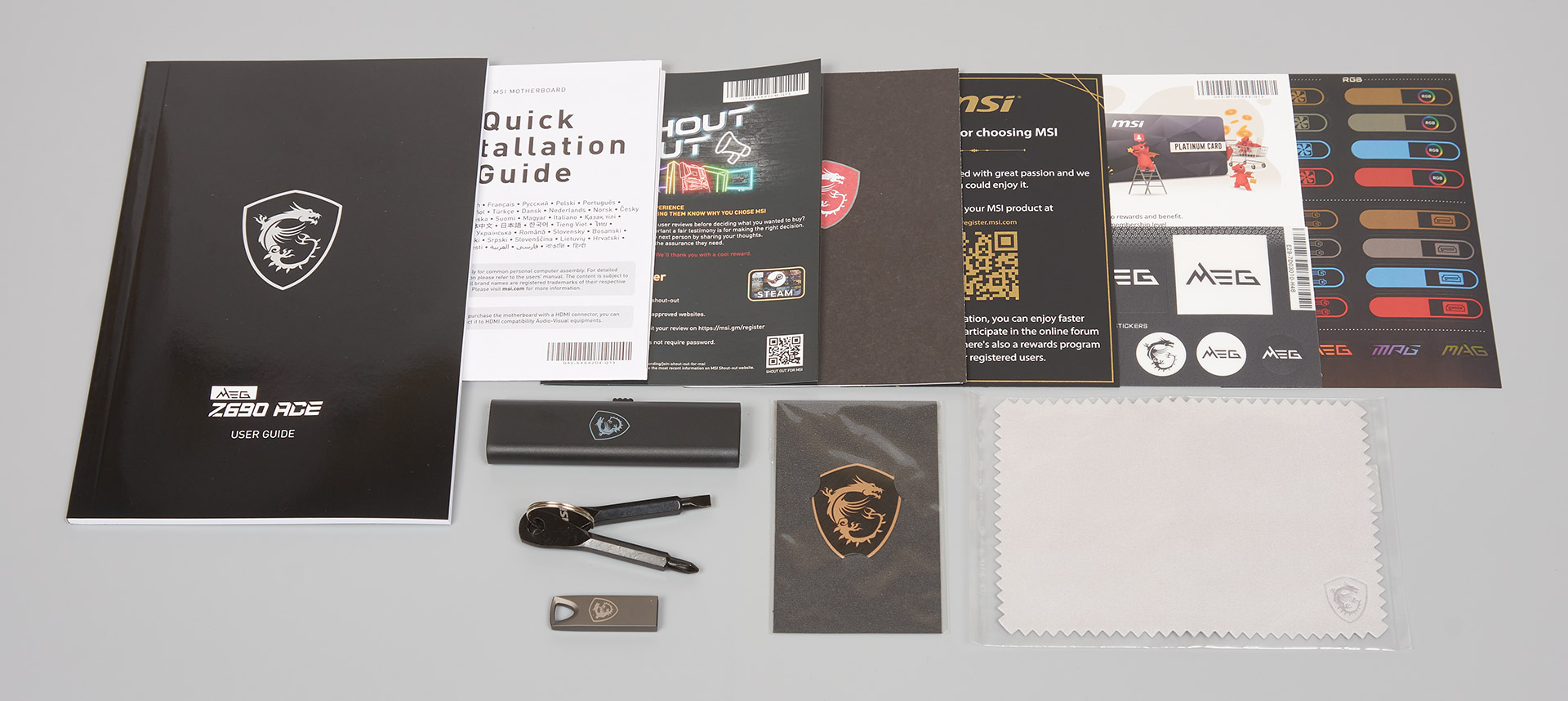

Усередині коробка розділена на два блоки. У першому розміщується материнська плата в антистатичному пакеті. У другому міститься решта, а саме:

  • інструкція користувача, стислий посібник з встановлення, подяка за покупку та інше;
  • комплект декоративних наліпок MEG;
  • комплект наліпок для маркування кабелів;
  • висувний пензлик для чищення;
  • серветка-мікрофібра;
  • емблема дракона на корпус (золотиста);
  • комплект викруток;
  • USB-накопичувач 16 ГБ з драйверами та ПЗ;
  • комплект для монтажу накопичувачів M.2 (EZ M.2 Clip, гвинти, стійки);
  • два перехідники mini DisplayPort (mDP) на стандартний DisplayPort (DP);
  • EZ Front Panel Cable для підключення колодки передньої панелі;
  • два термодатчики;
  • Y-розгалужувач RGB LED;
  • кабель CORSAIR RGB LED;
  • кабель RAINBOW RGB LED;
  • чотири чорні SATA-кабелі з металевими засувками (два кутові, два прямі);
  • Wi-Fi-антена з платформою.

MSI MEG Z690 Ace

MSI MEG Z690 Ace

Як видно за списком, комплектація дуже щедра і стане в пригоді на всі випадки життя.

Зовнішній вигляд

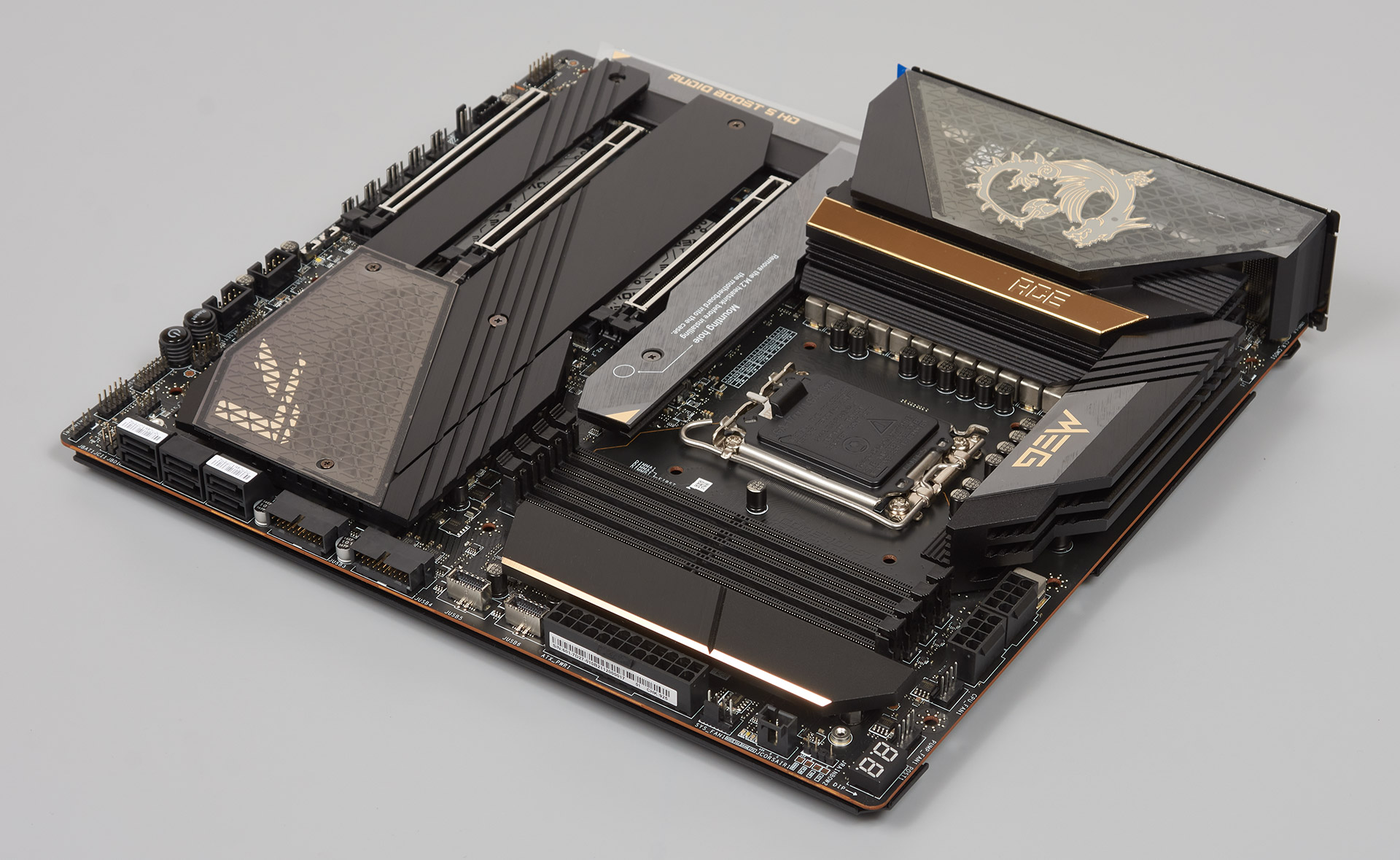

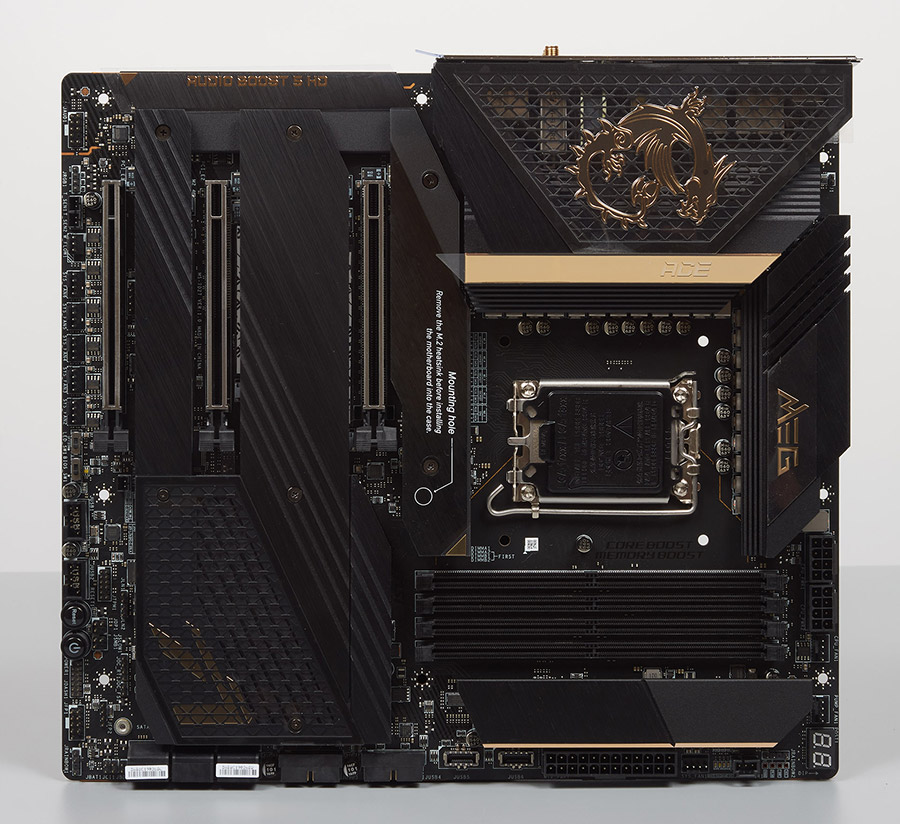

Для початку найголовніше — материнська плата виконана у форматі EATX і потребує просторі корпуси. Значна частина текстоліту накрита кожухами системи охолодження. Роз'єм живлення процесора зміщений вправо.

MSI MEG Z690 AceMSI MEG Z690 Ace

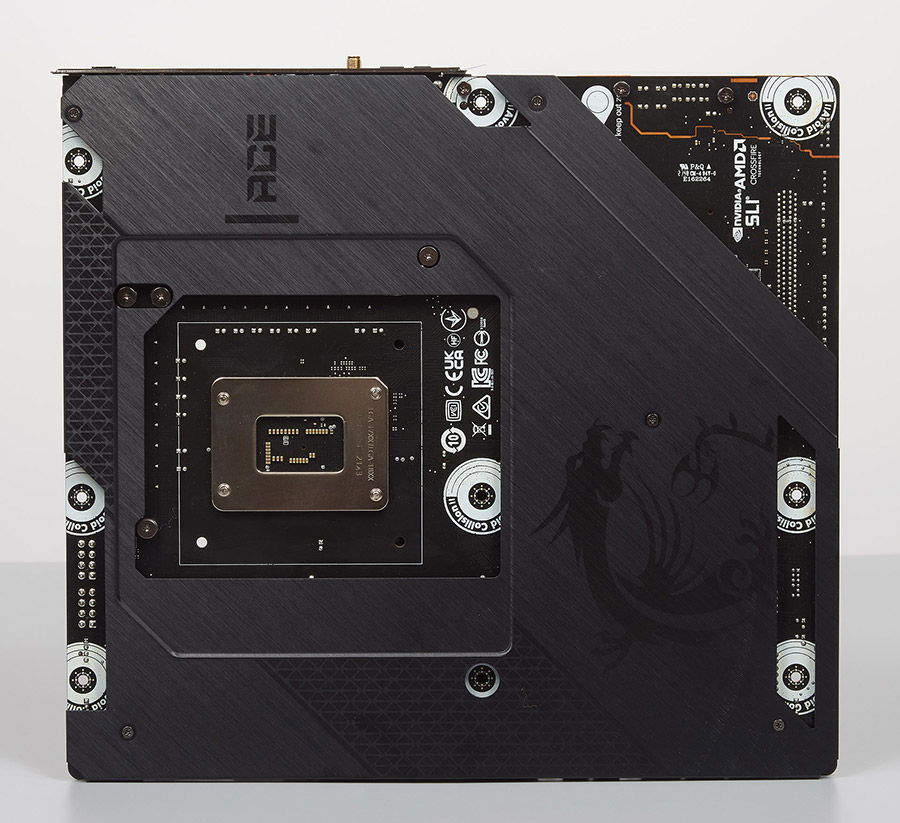

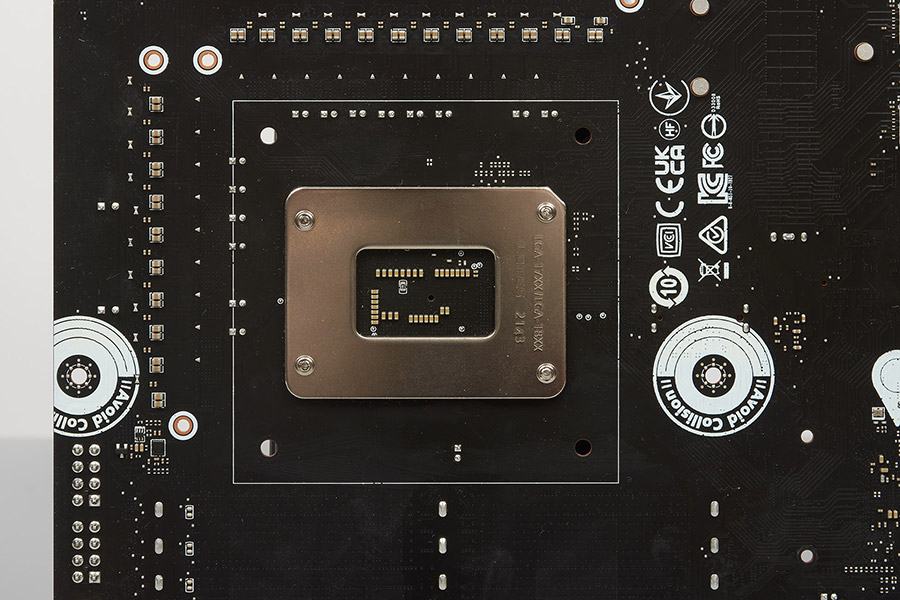

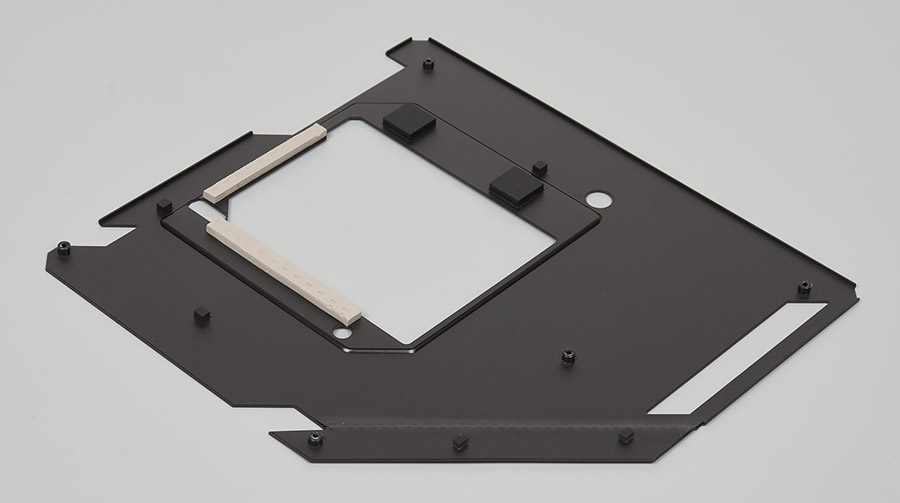

Зворотний бік посилено каркасом, який, крім очевидної функції додаткової жорсткості, також бере участь в охолодженні зони VRM.

MSI MEG Z690 AceMSI MEG Z690 AceMSI MEG Z690 Ace

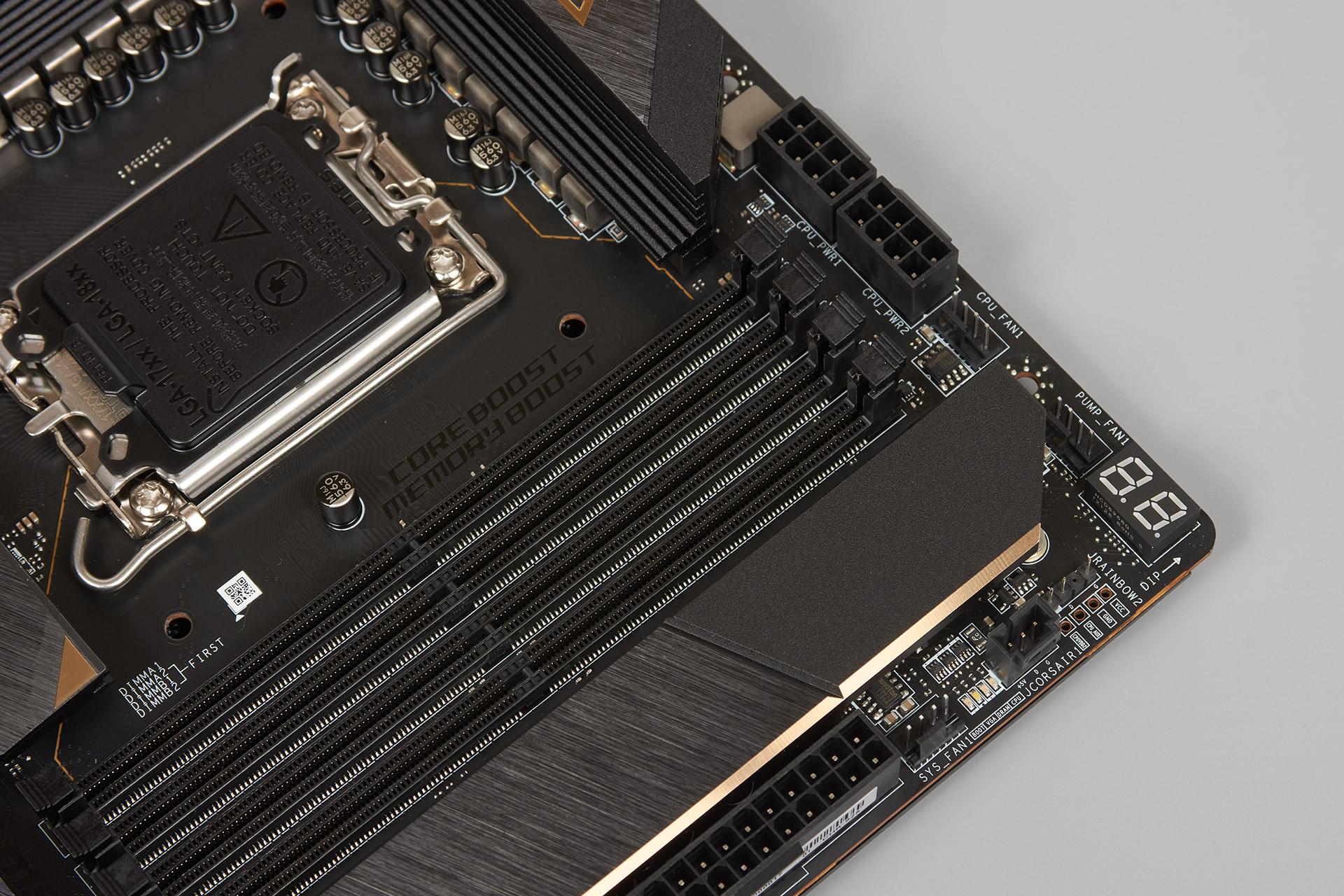

Використовується сокет LGA 1700 виробництва Lotes, слоти оперативної пам'яті DDR5 нічим не примітні.

MSI MEG Z690 Ace

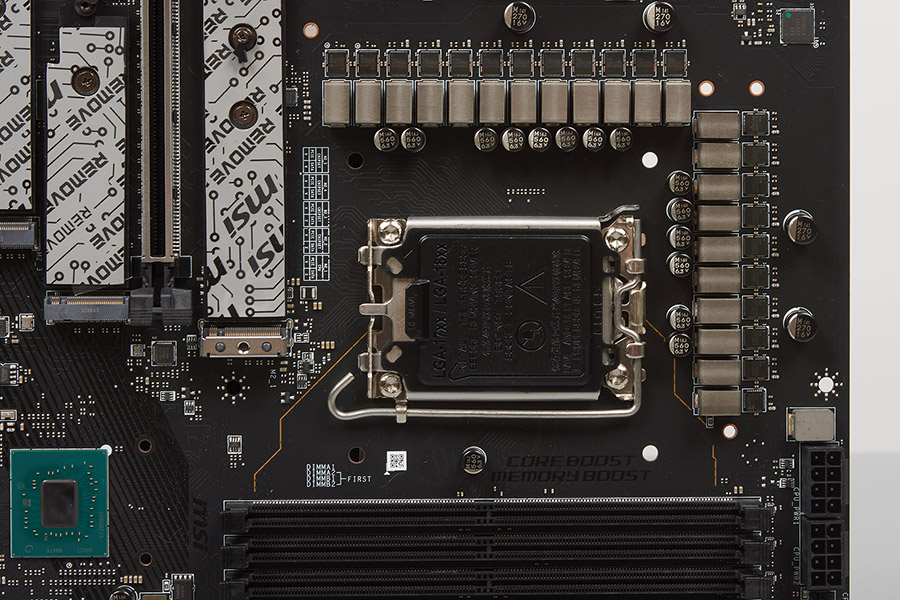

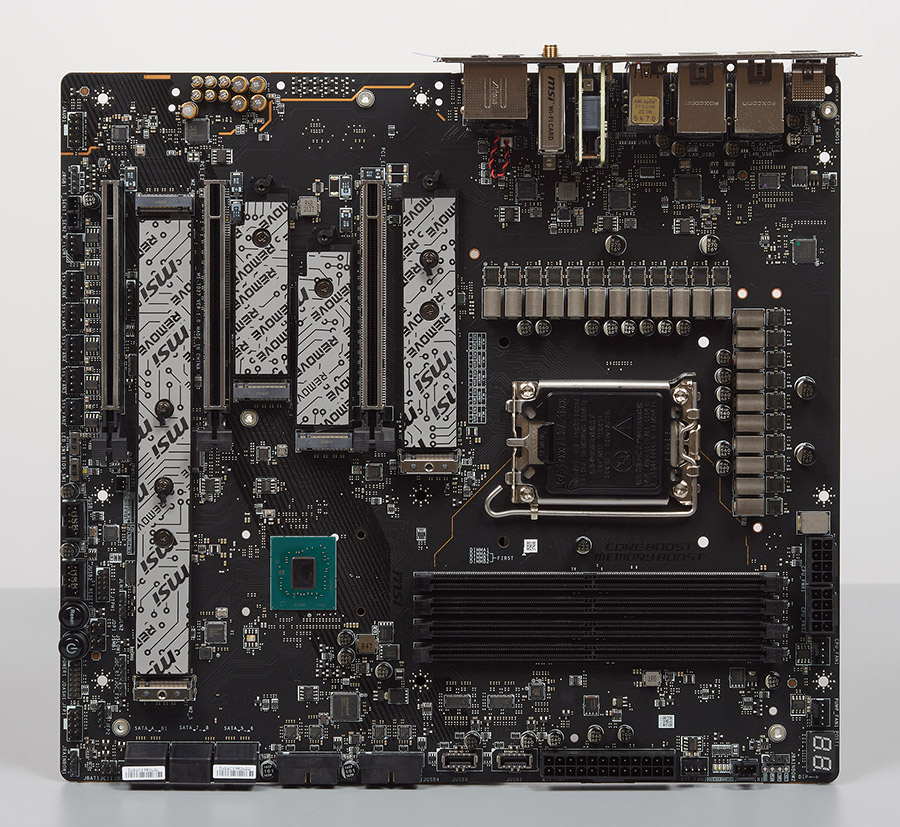

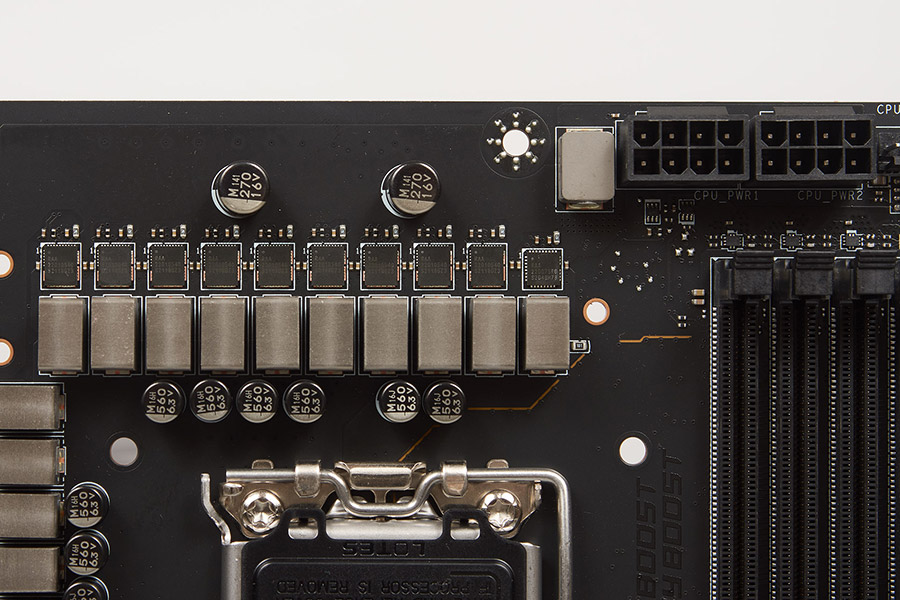

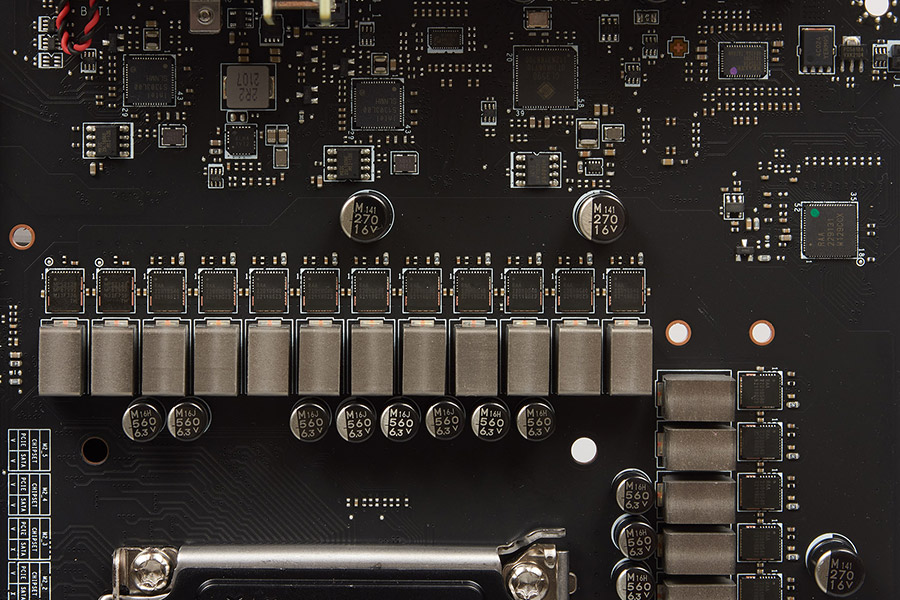

Підсистема живлення брутальна, у сенсі цього терміну. Вона представлена схемою 19+1+2 і керується ШИМ-контролером Renesas RAA 229131.

MSI MEG Z690 AceMSI MEG Z690 AceMSI MEG Z690 Ace

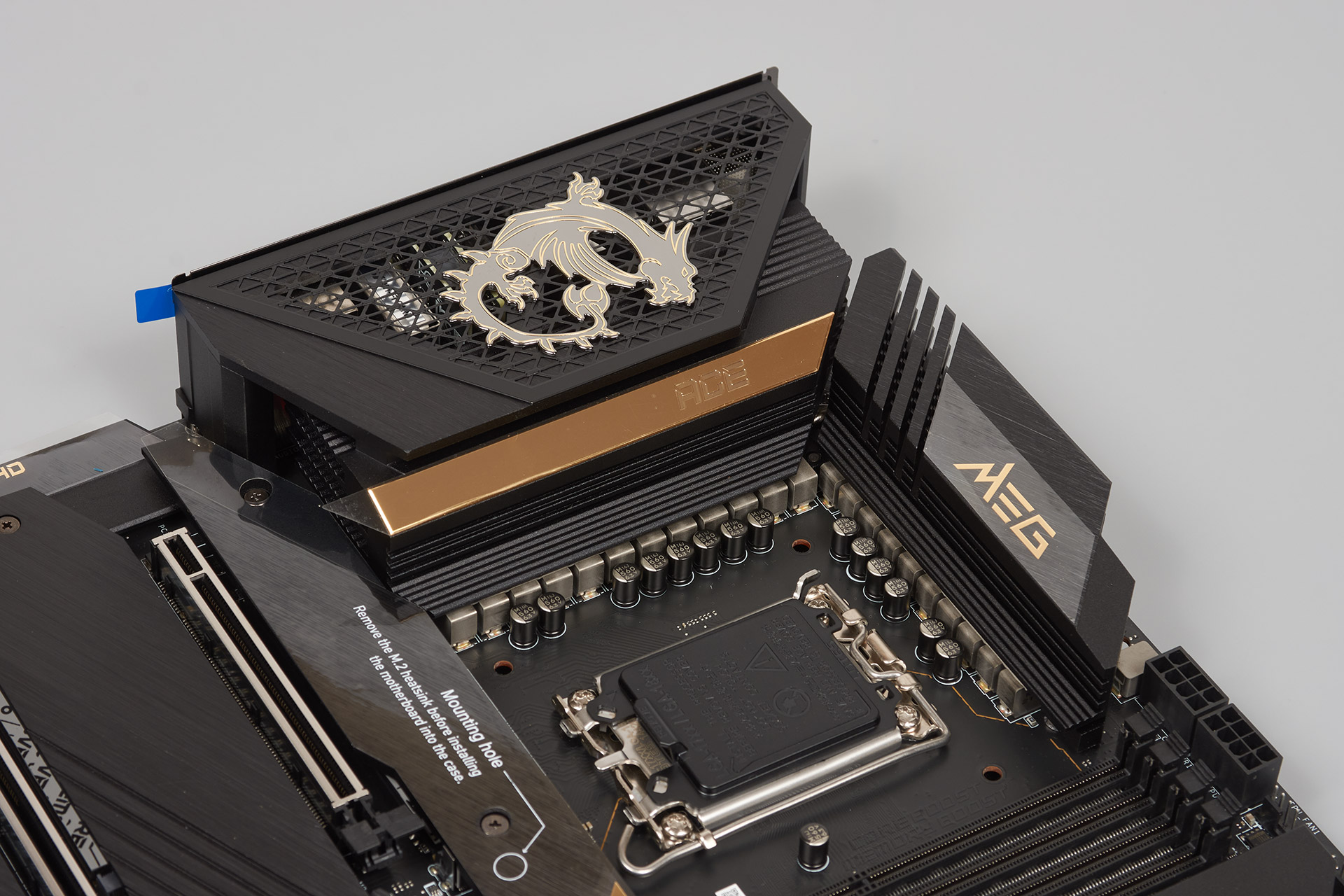

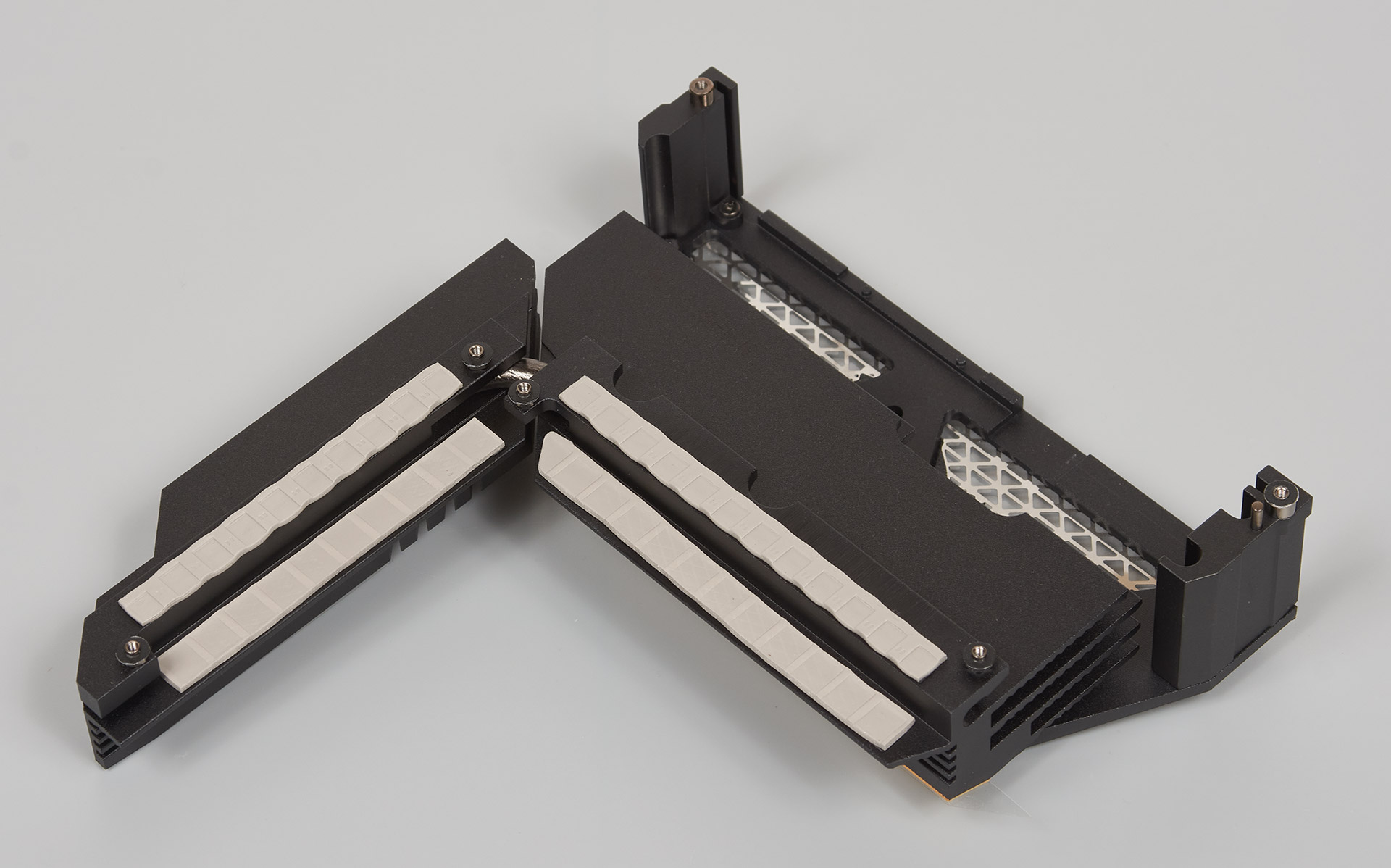

Охолодження виконане на гідному рівні: радіатор на дві секції, які з'єднані між собою тепловою трубкою, в зоні I/O-панелі зверху є додаткова перфорація, скрізь використовується гвинтове кріплення.

MSI MEG Z690 Ace

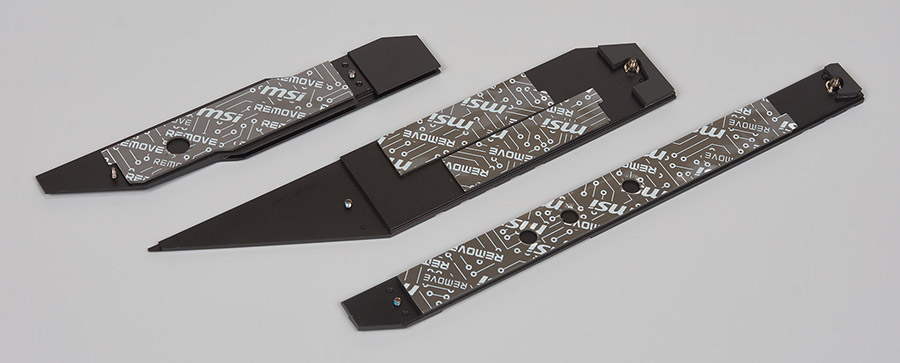

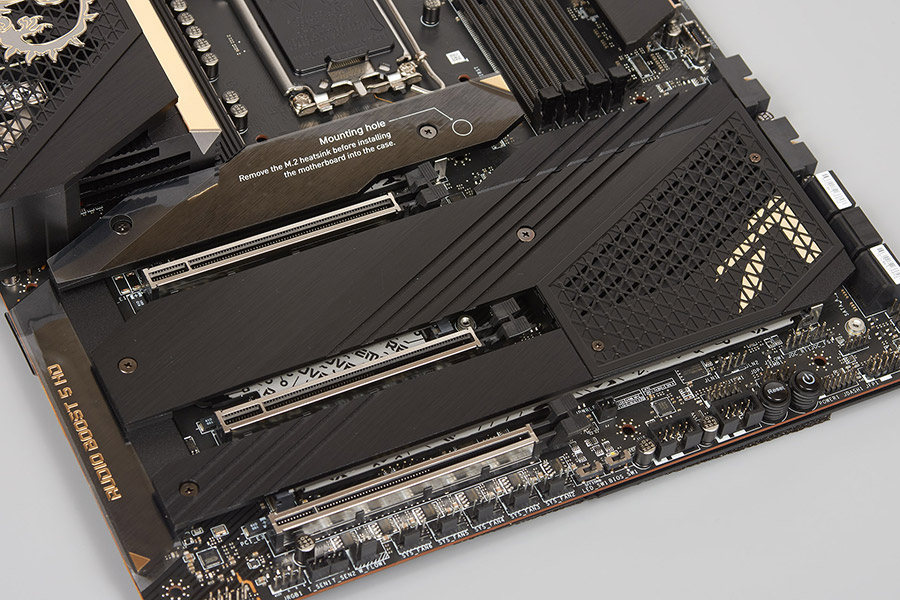

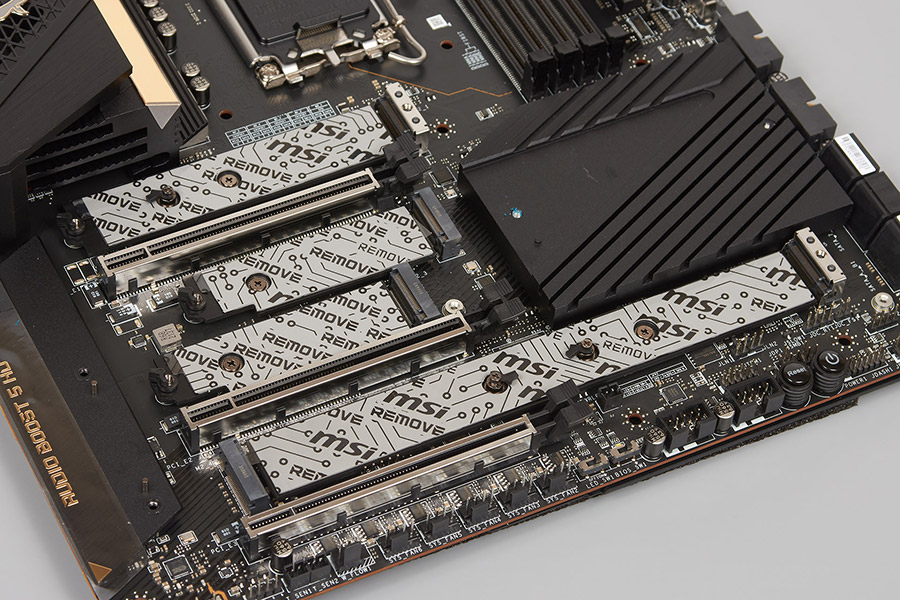

Передбачено п'ять місць під накопичувачі M.2, кожне має радіатор.

MSI MEG Z690 AceMSI MEG Z690 AceMSI MEG Z690 Ace

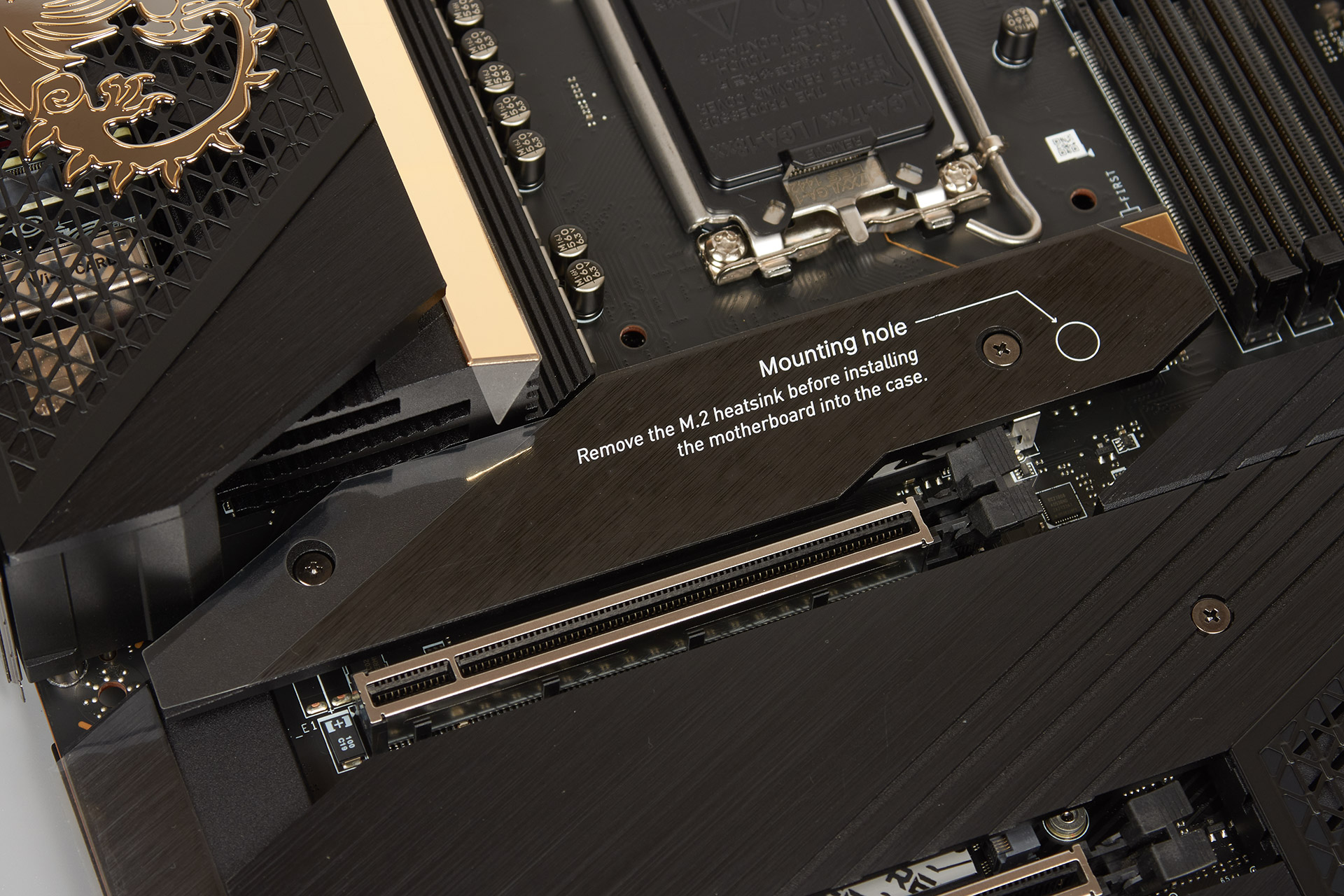

Слот M.2_1 підключений безпосередньо до процесора і забезпечує підключення PCI-E 4.0 x4. Можна встановити накопичувачі 2242/2260/2280/22110. Користувачеві також потрібно пам'ятати про те, що за радіатором знаходиться отвір для монтажу плати в корпус.

MSI MEG Z690 Ace

Інші слоти M.2 підключені до чипсета, а їх режими роботи та сумісності можна побачити у таблиці на початку матеріалу.

MSI MEG Z690 Ace

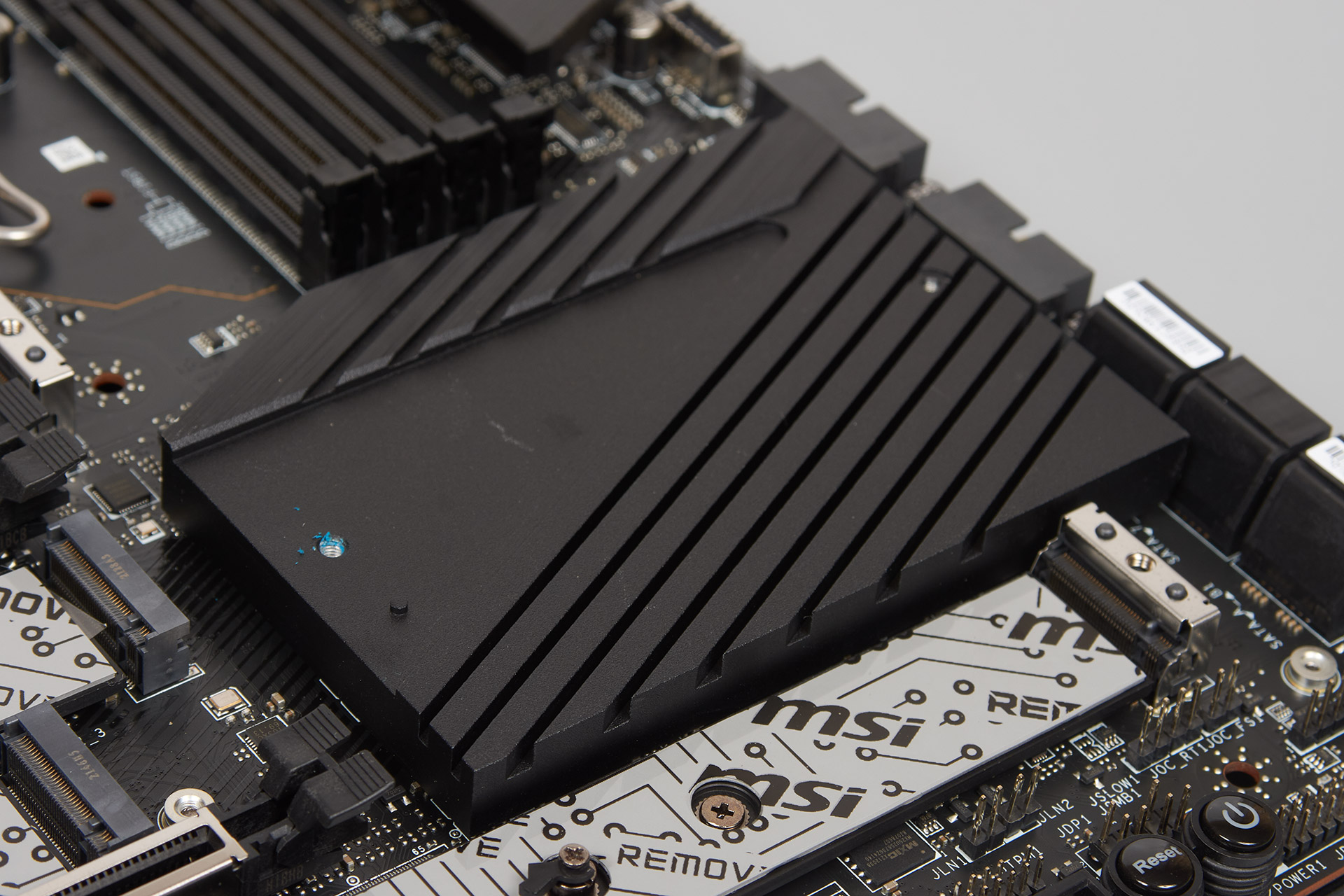

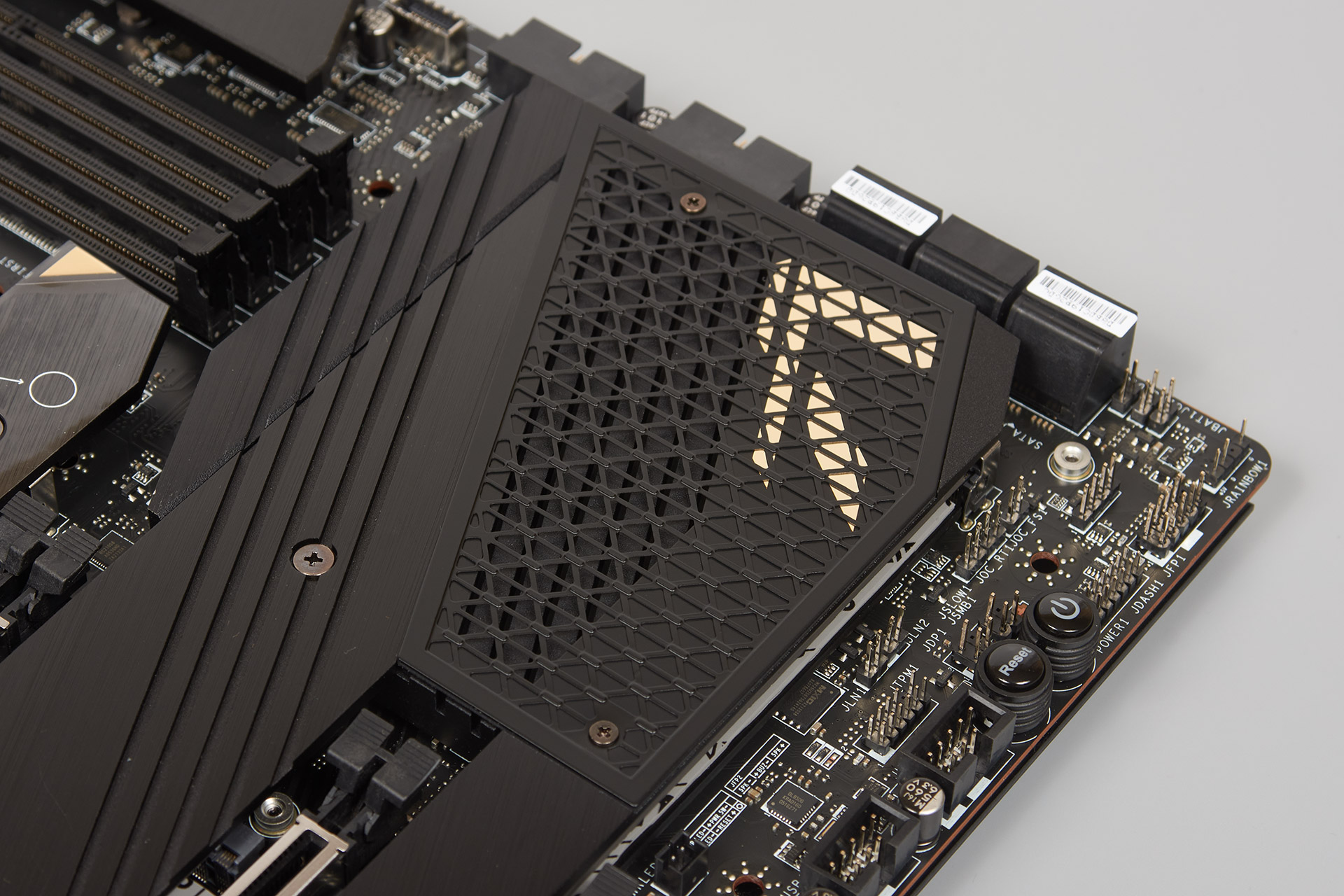

Чипсет Intel Z690 охолоджується окремим радіатором.

MSI MEG Z690 Ace

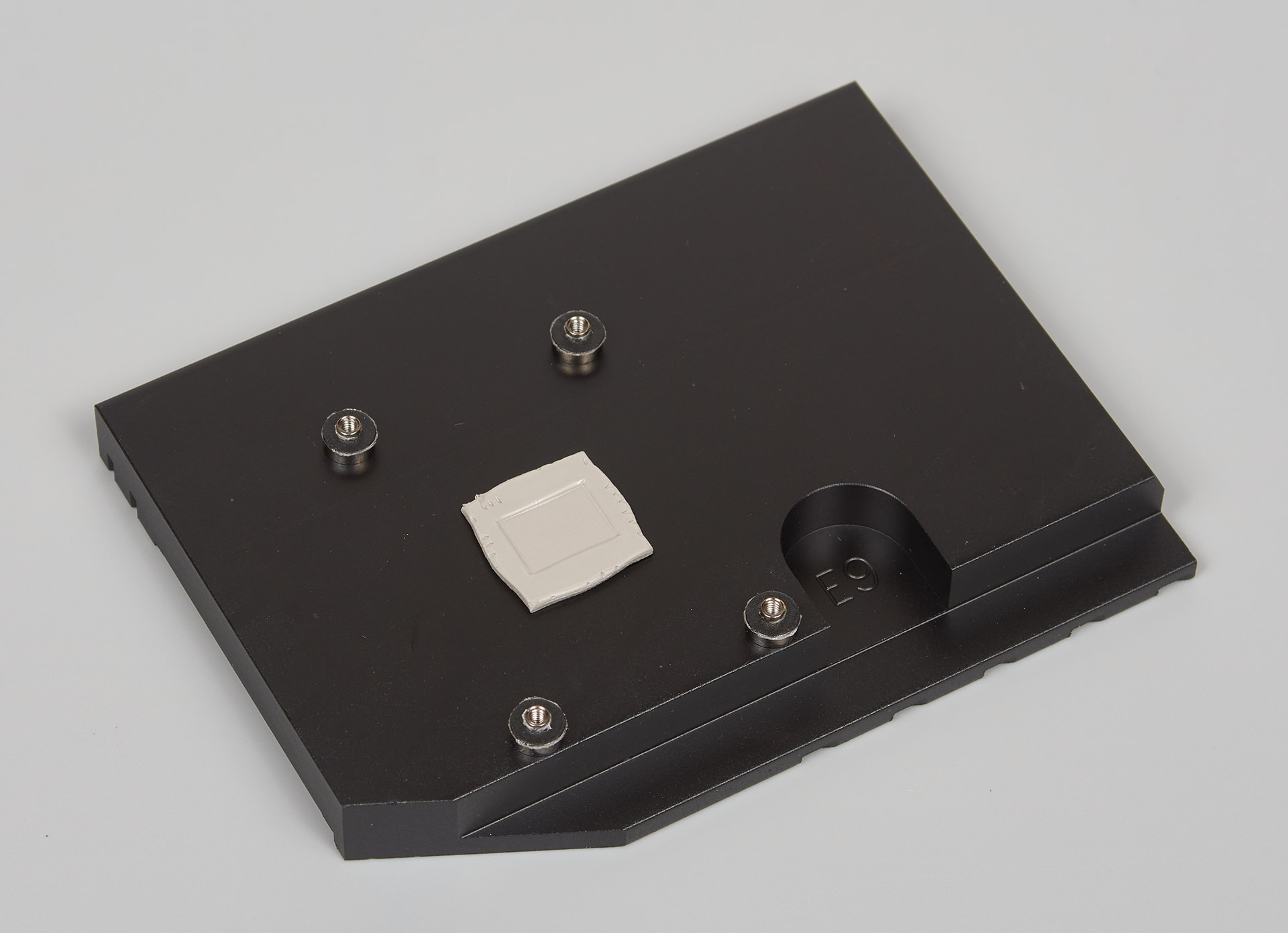

Контакт із чіпом відбувається через термопрокладку, використовується гвинтове кріплення.

MSI MEG Z690 Ace

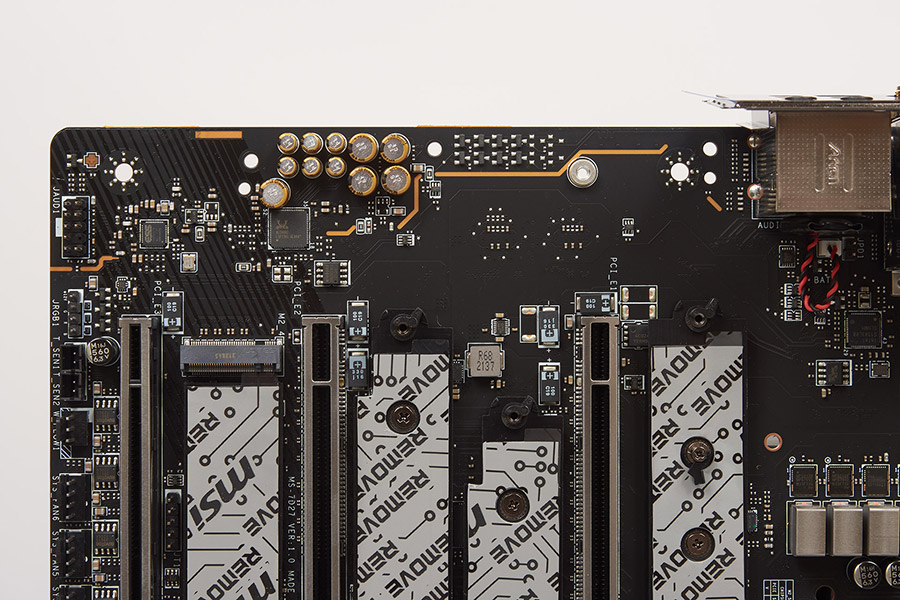

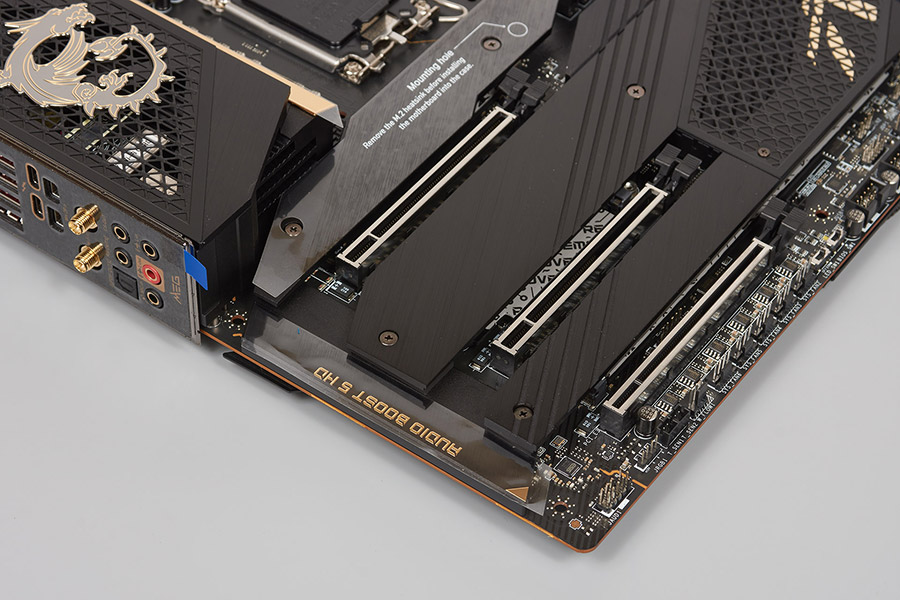

Зона аудіо відокремлена від решти текстоліту. Використовується Realtek ALC4082, доповнений ЦАП ESS Sabre ES9018Q2C.

MSI MEG Z690 AceMSI MEG Z690 Ace

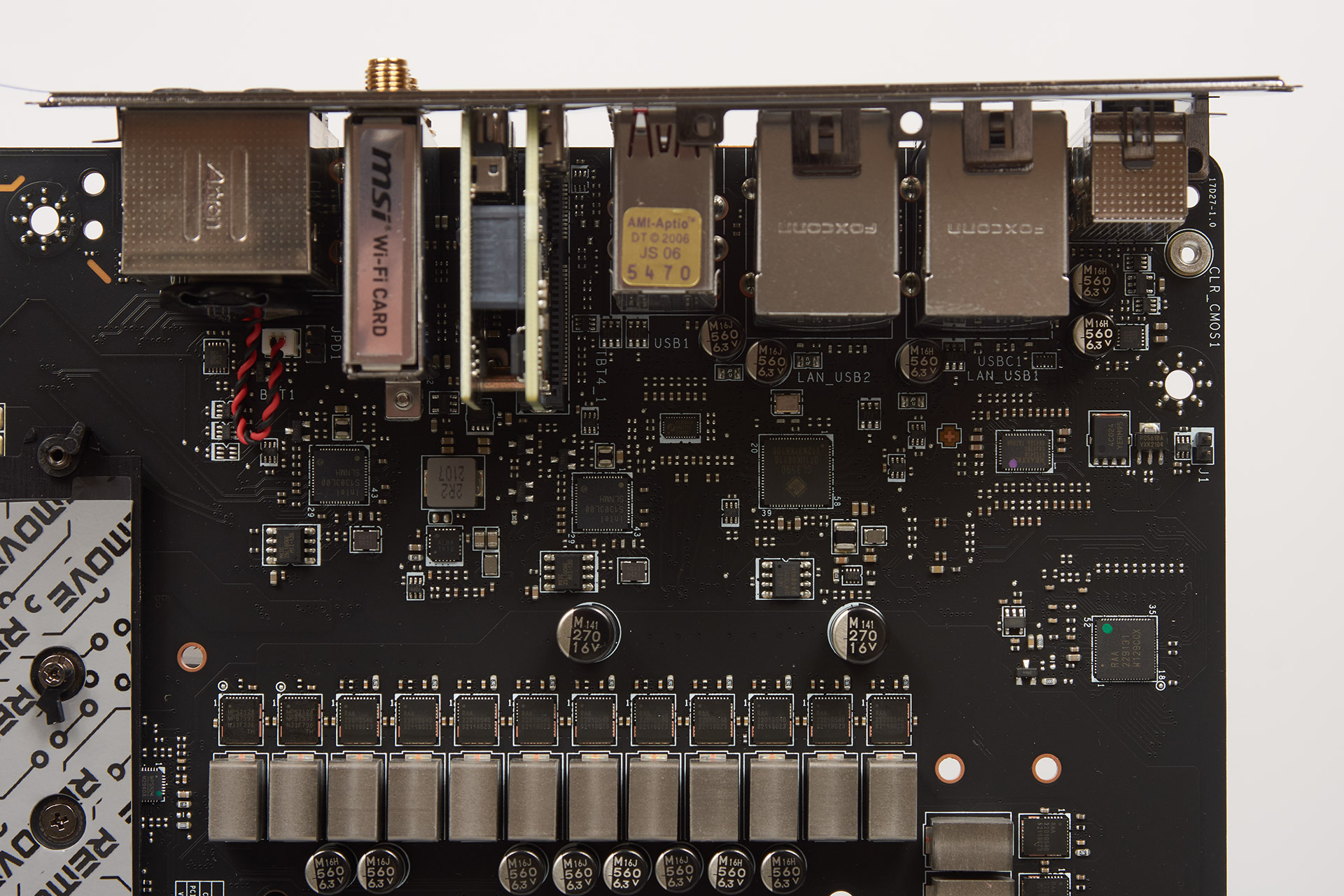

Батарейка CMOS зафіксована на краю I/O-панелі в зоні аудіороз'ємів та підключена двоконтактним дротом. Для того щоб отримати доступ до неї доведеться зняти радіатор системи охолодження VRM, а значить без демонтажу материнської плати з корпусу не обійтися. Це була б катастрофа оверклокера та суттєвий мінус материнської плати, якби не наявність запасної мікросхеми з прошивкою.

MSI MEG Z690 Ace

Радіатор праворуч від слотів оперативної пам'яті просто декорація і нічого не охолоджує.

MSI MEG Z690 AceMSI MEG Z690 Ace

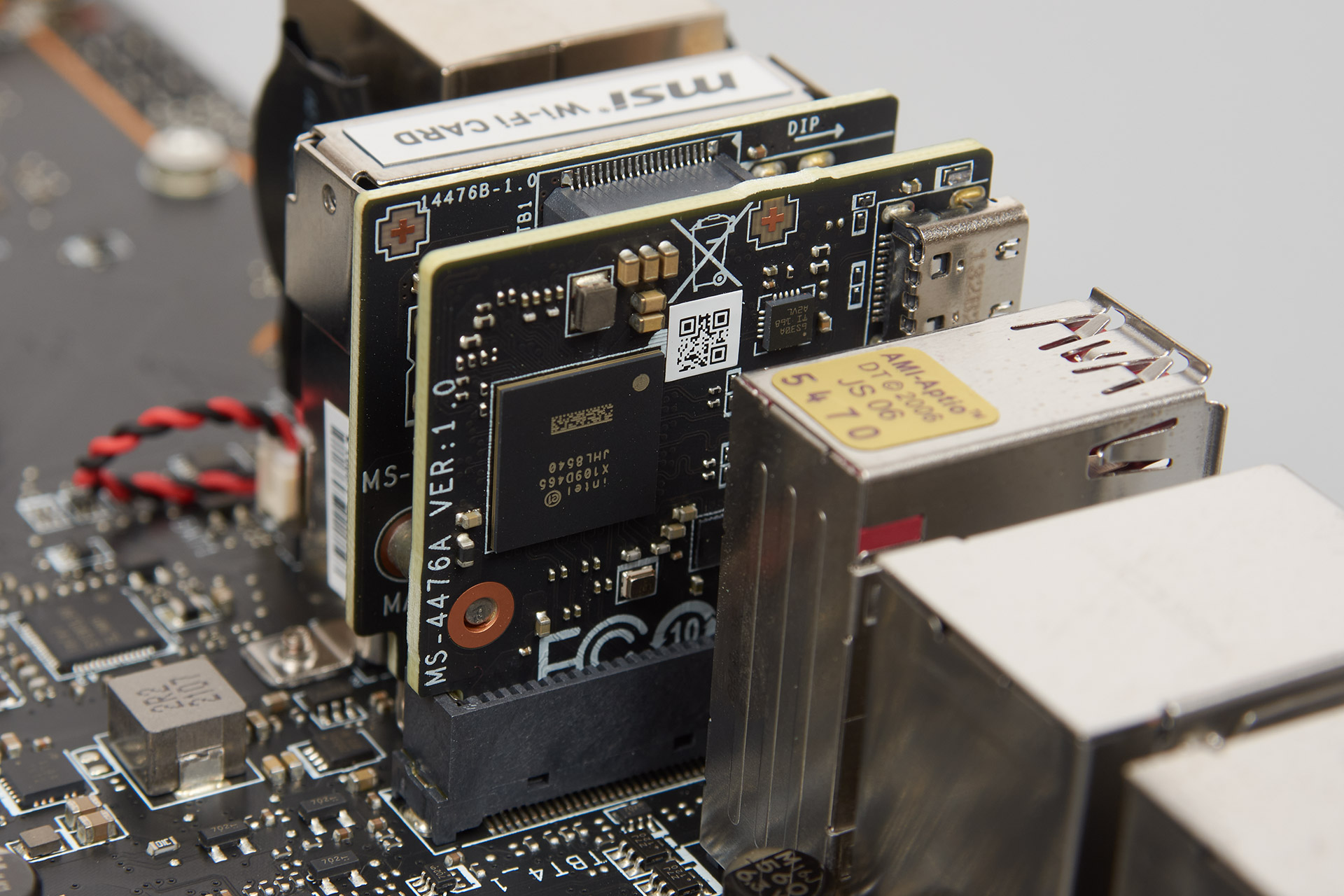

Мережеві можливості реалізовані за допомогою двох мережевих карт Intel I225V (2,5G), за Bluetooth 5.2 та бездротовий канал 2,4/5/6 ГГц відповідає Intel Wi-Fi 6E AX210. Роз'єми Thunderbolt 4 і mini DP виведені через окрему плату.

MSI MEG Z690 Ace

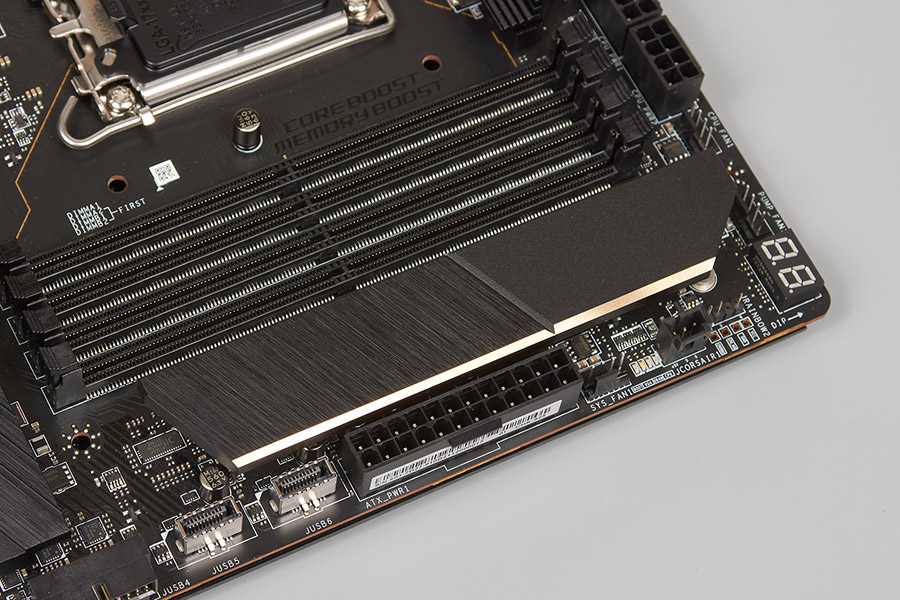

Тепер про конектори. Вгорі плати можна знайти колодку CORSAIR LED, три чотириконтактні колодки для вентиляторів, колодку RAINBOW LED, дисплей і світлодіодний блок індикації POST, а також контактні площинки для вимірювання напруги ключових вузлів за допомогою мультиметра.

MSI MEG Z690 Ace

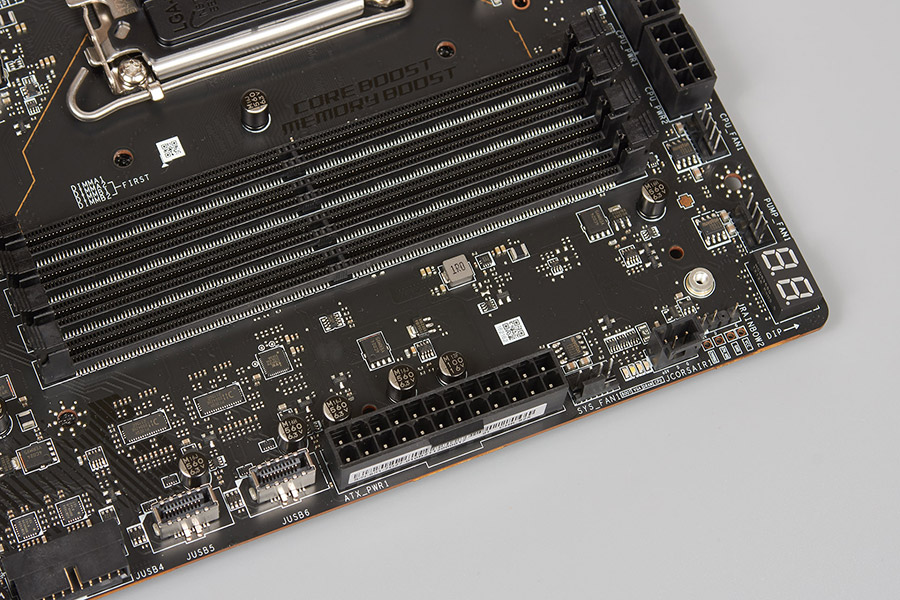

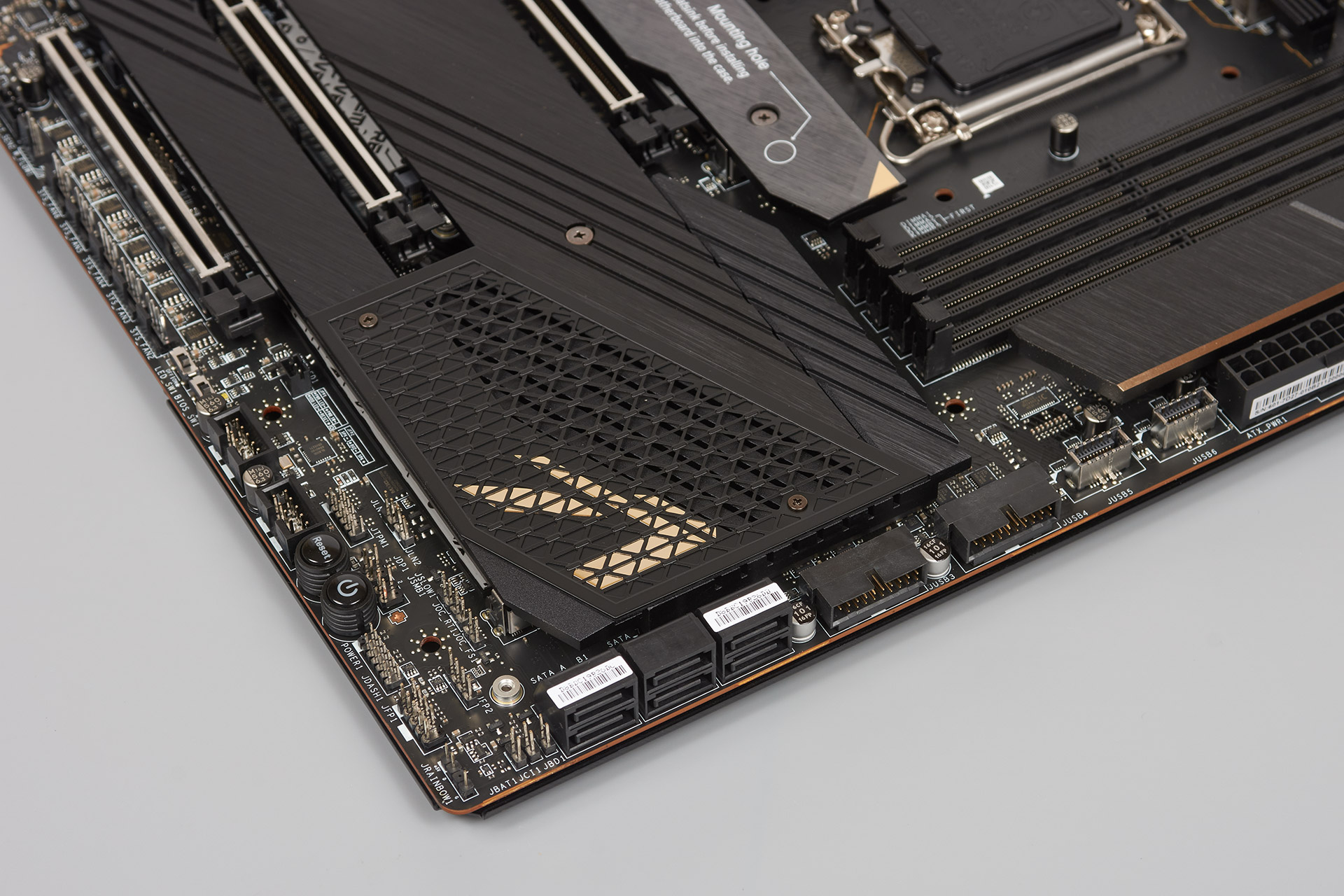

У правій частині знизу знаходяться дві колодки USB 3.2 Gen 2 (Type-C), під кутом 90 градусів дві колодки USB 3.2 Gen 1, шість SATA-портів, а в самому низу колодки скидання CMOS, датчик відкриття шасі.

MSI MEG Z690 Ace

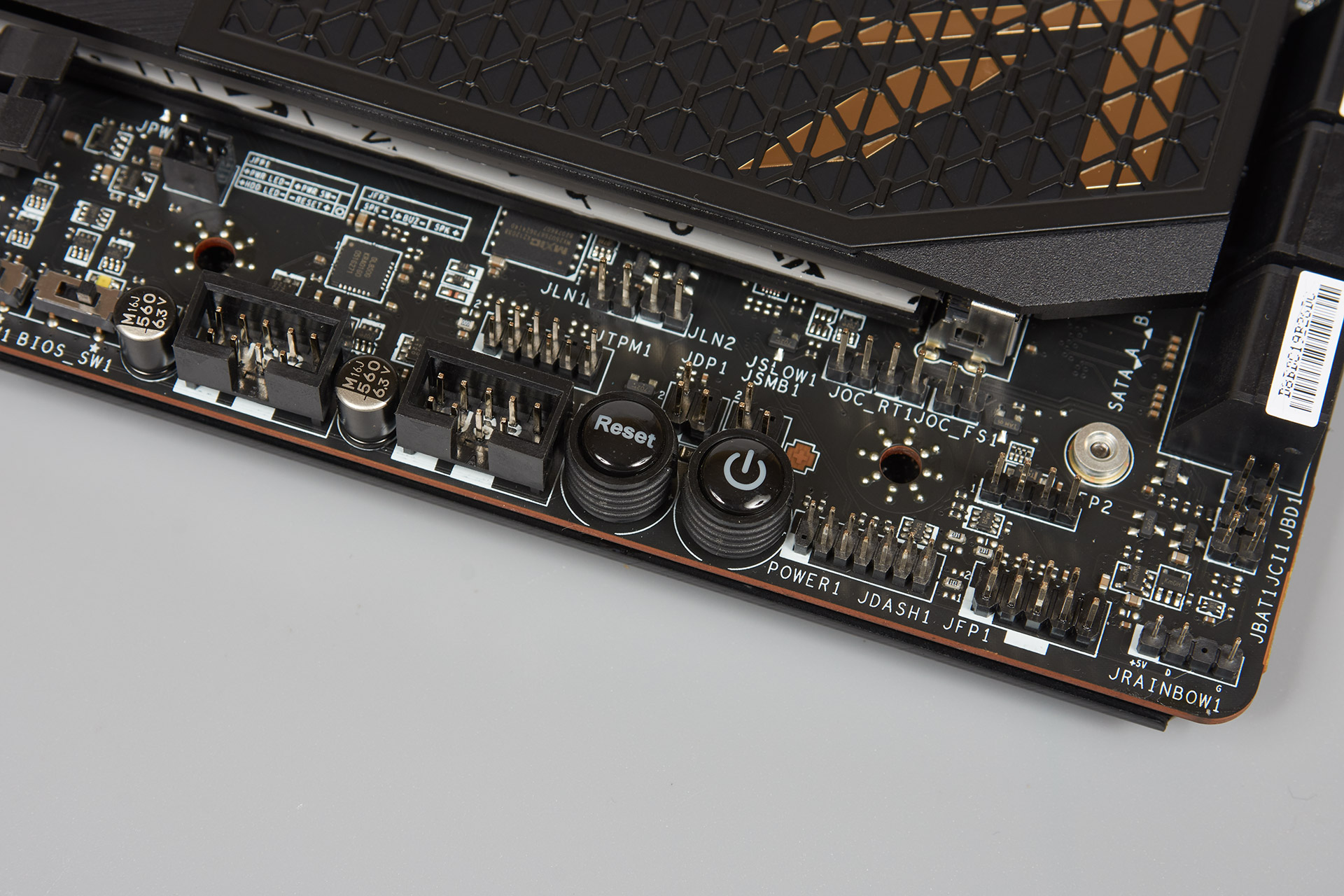

Внизу в правій частині знаходяться колодка RAINBOW LED, колодка передньої панелі, колодка екстремального оверклокінгу (режими LN2, Slow Mode, Safe Boot, Low Temperature boot проти колдбага), колодка TPM, колодка для термодатчика, кнопки включення та перезавантаження, дві колодки USB 2.0, перемикач мікросхем прошивок та вимикач підсвічування кнопок.

MSI MEG Z690 Ace

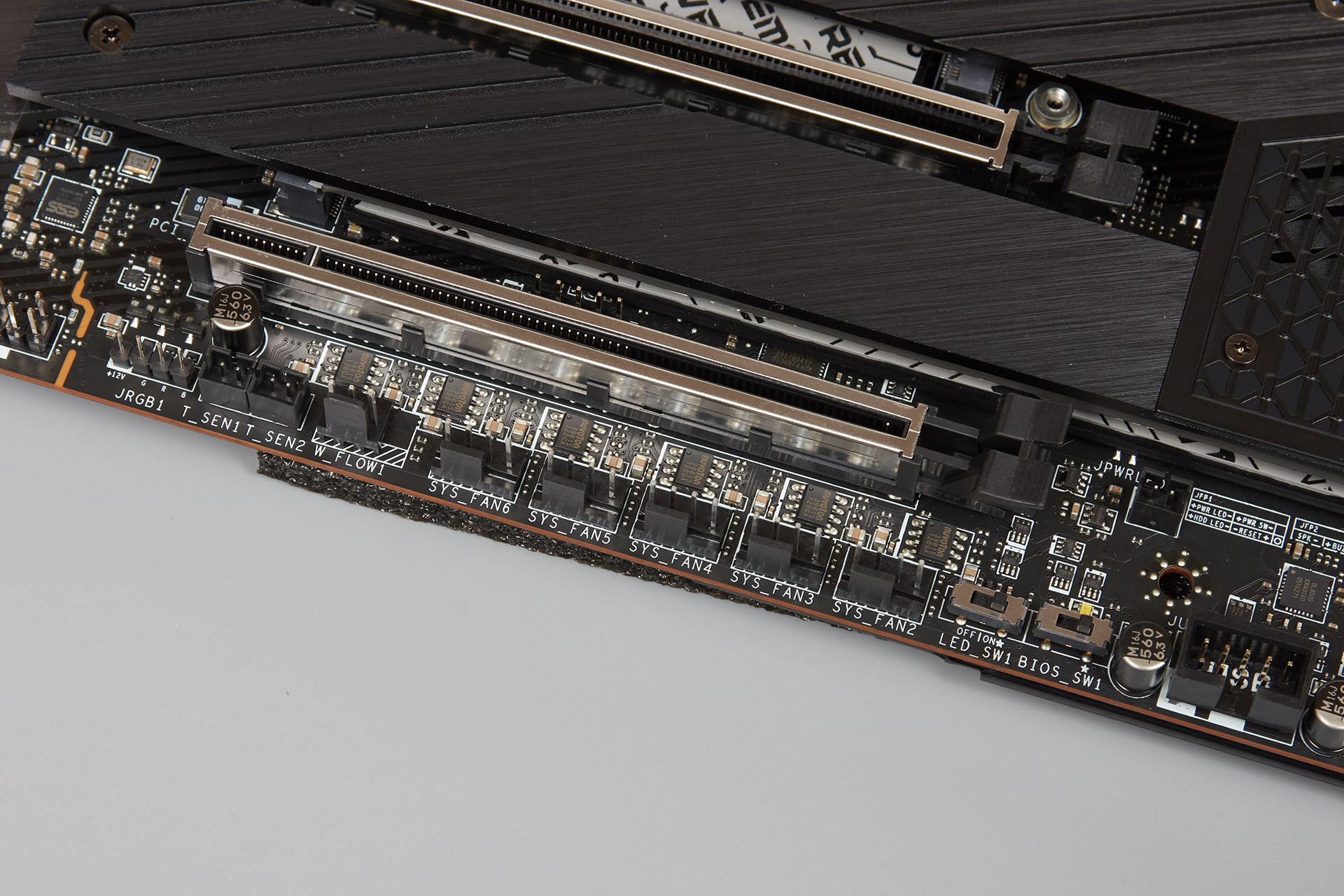

Лівіше зібрані п'ять чотириконтактних колодок для вентилятора, одна триконтактна колодка для датчика потоку в СРО, дві колодки для термодатчиків, черговий RAINBOW LED і звичайно ж колодка для HD_AUDIO.

MSI MEG Z690 Ace

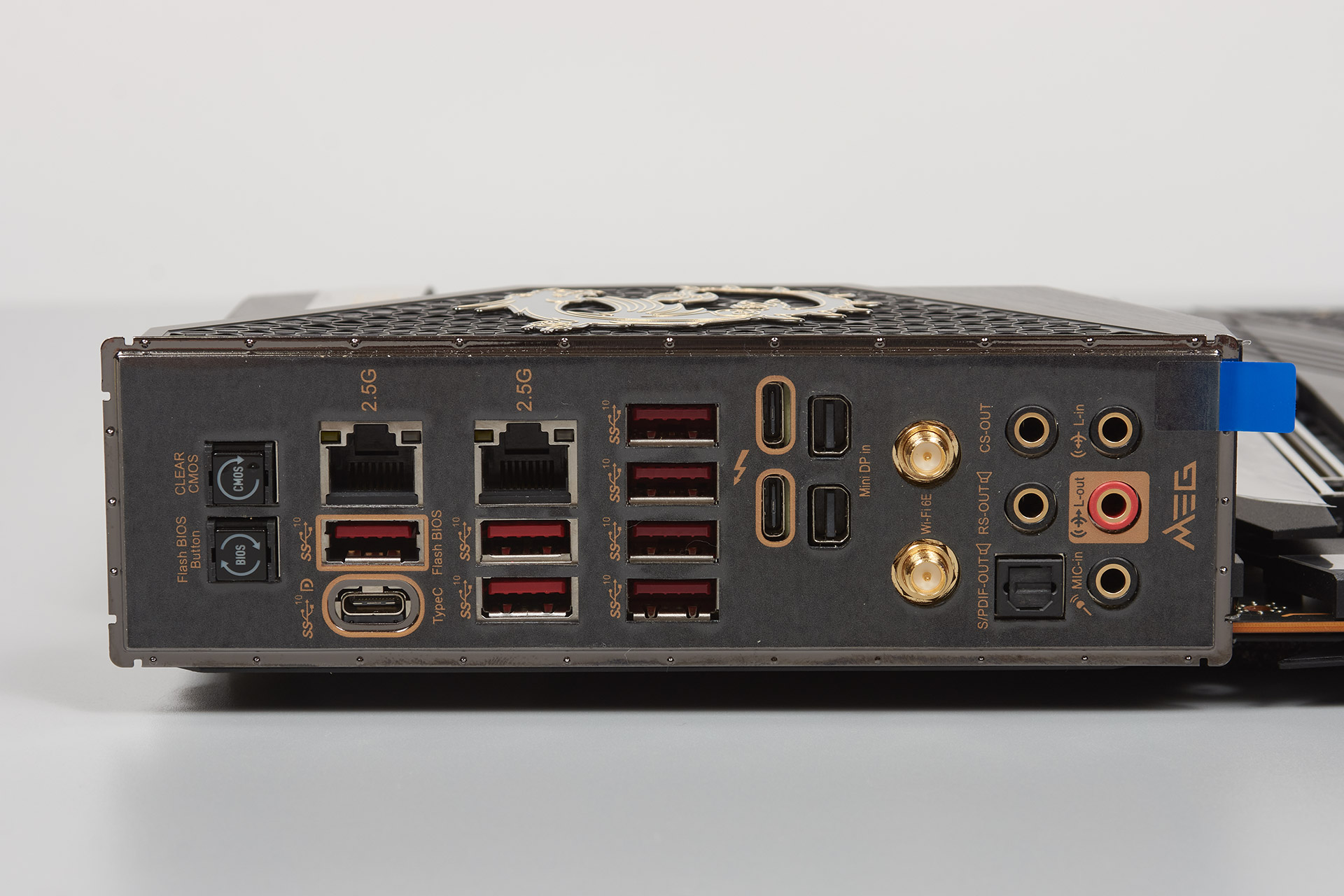

Панель I/O вже оснащена заглушкою. На неї виведені кнопки Clear_CMOS та Flash_BIOS_button, а також:

  • 1x USB 3.2 Gen 2 Type-C/DisplayPort v1.4;
  • 2x RJ-45 (2,5G);
  • 7x USB 3.2 Gen 2 (Type-A);
  • 2x Thunderbolt 4 (Type-C);
  • 2x mini DisplayPort;
  • x5 Mini Jack (Line in, Line out, Mic in, C/SUB, Rear);
  • x1 SPDIF OUT (оптичний);
  • x2 SMA (для підключення антени Wi-Fi).

MSI MEG Z690 Ace
