Можливості UEFI
Як заведено у багатьох виробників, UEFI може бути представлений в EzMode та Advanced Mode, спочатку опис першого режиму. Тут можна отримати інформацію про процесор, оперативну пам'ять, накопичувачі, вентилятори та викликати допомогу. Можна керувати ErP, попередженням про зупинку вентилятора на ЦП, вбудованим аудіо, TPM, VMD (RAID), EZ LED.
Класичне уявлення Advanced Mode стандартне для сучасних плат виробництва MSI.
У верхній частині, яка супроводжуватиме користувача всюди, можна вибрати мову налаштувань, викликати пошук параметрів, застосувати профіль XMP, перевизначити черговість завантаження з накопичувачів, розігнати ЦП за допомогою CPU GAME BOOST. Останній форсує оберти вентилятора на 100% на колодці CPU_FAN1, підвищує множник P-ядер та E-ядер на 1, проте скидає множник AVX на 3.
Тепер про головне меню. У розділі Settings можна виставити системний час, отримати інформацію про систему, встановлений процесор, прошивку материнської плати. Тут відбувається керування контролерами материнської плати, вбудованою графікою в процесорі, розподіляються лінії PCI-E. Саме тут регулюється Above 4G Memory та Re-Size BAR Support (відключено за замовчуванням). Також є можливості Secure Erase+ та перевірки накопичувача NVMe на помилки.
Розділ OC традиційно присвячений питанням оверклокінгу. Щоб не лякати користувача різноманіттям налаштувань, можна вибрати режим відображення Normal, а якщо хочеться розгулятися — Expert.

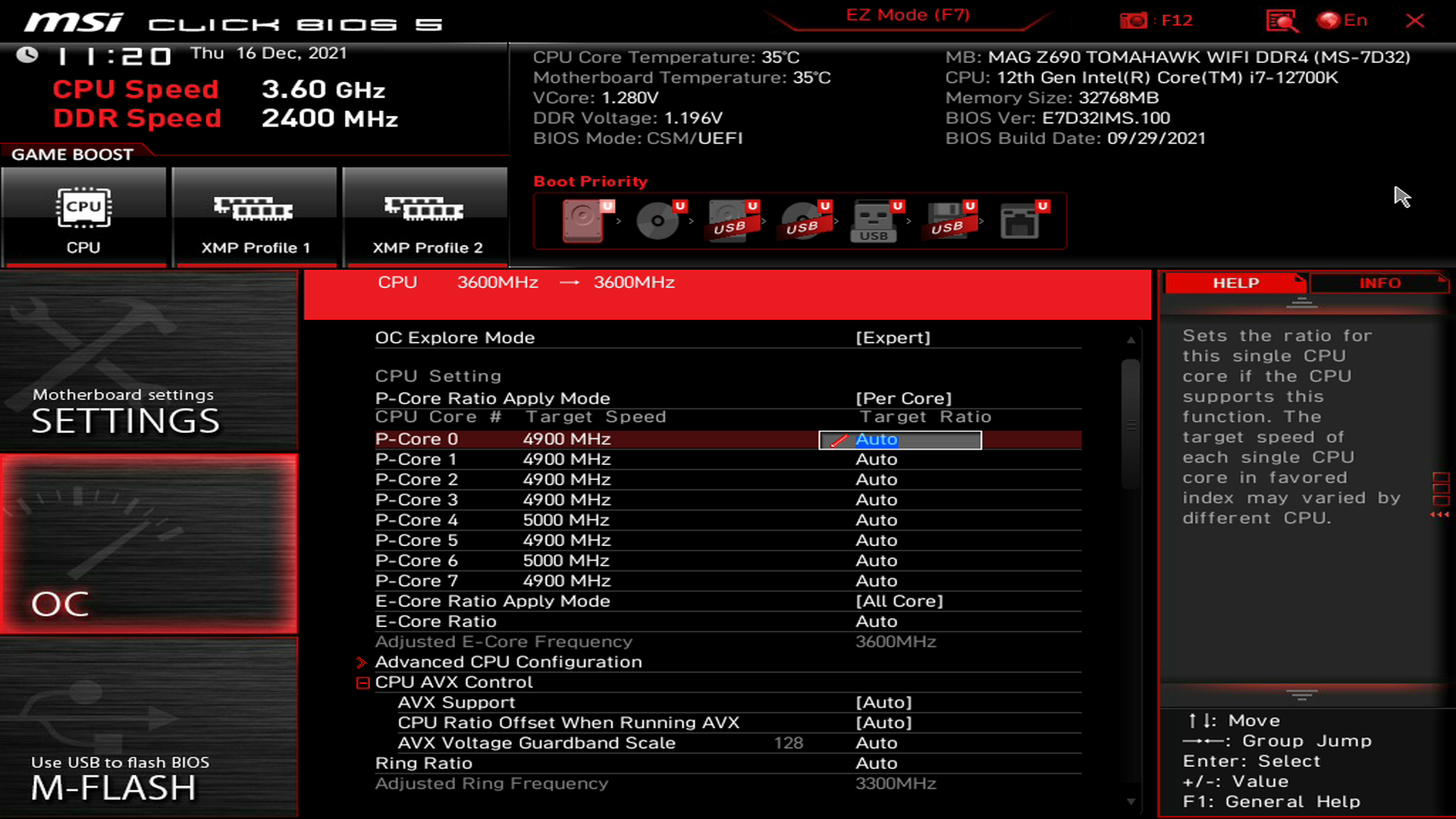

Процесори Alder Lake поєднують у собі два типи ядер: Performance Cores (P-core) та Efficiency Cores (E-cores). Кожен тип регулюється в широкому діапазоні, на вибір можна форсувати однаковий множник на всі ядра (All Core), множник турборежиму (Turbo Core, Turbo Ratio Offset) і звичайно ж керувати ядрами індивідуально (Per Core). Ці регулювання асинхронні, отже можна розганяти P-ядра з допомогою Per Core, а E-ядра з допомогою All Core.
Підрозділ Advanced CPU Configuration дозволяє налаштувати ліміти споживання, енергозаощадження тощо. На жаль, поточні мікропрограми MSI не дозволяють повністю вимкнути E-ядра. Hyper-Threading може керуватися на кожному окремому P-ядрі (вимкнути HT лише у ядер 1 і 3, наприклад).
AVX offset можна повністю вимкнути. Розгін IGP Alder Lake можливий через множник, кроки становитимуть 50 МГц, максимальний розгін — 3000 МГц (множник х60). Опція CPU Cooler Tuning автоматично проставляє ліміти споживання процесора. BCLK асинхронний від DMI/PEG, а частоти можуть становити від 9,91 до 538,36 МГц.
XMP коментарів не потребує, а ось наявність Gear 4 (1/4:1) викликає подив, невже він потрібен для частот пам'яті DDR4? Адже навіть доступний частотний діапазон оперує лише Gear 2 (межа DDR4-10133 G2). Але не тільки це дивує, дуже багато актуальних для пам'яті DDR5 таймінгів, у тому числі, потрапили сюди без будь-яких змін або індивідуальних налаштувань. Наприклад, tRFC може становити 262143. Загалом дуже багато питань, на які будуть надані відповіді у тестуванні. На допомогу ледачому оверклокеру є пресети Memory Try it! із налаштуванням напруг та первинних таймінгів DRAM. Пам'ять може працювати асинхронно з параметрами кожної планки.
Діапазон регулювання напруги представлений в таблиці нижче.
| Параметр | Діапазон регулювання | Крок |
|---|---|---|
| BCLK Frequency (МГц) | 9,91–538,36 | Динамічний |
| CPU Core Ratio (Multiplier) | 8–85 | 1 |
| CPU Load-line Calibration | Level1…8 | 1 |
| CPU P-Core Voltage (В) | 0,6–1,72 | 0,005 |
| CPU E-Core/L2 Voltage (В) | 0,6-1,52 | 0,005 |
| CPU SA Voltage (В) | 0,6-1,52 | 0,005 |
| CPU GT Voltage (В) | 0,6-1,55 | 0,005 |
| CPU Cache Ratio (Multiplier) | 8–85 | 1 |
| DRAM Frequency (МГц) | 800–10133 | 100/133 |
| DRAM Voltage (B) | 0,850-2,2 | 0,001 |
| CPU VDDQ (B) | 0,001–2,5 | 0,005 |
| CPU AUX Voltage (В) | 1,4–2,3 | 0,01 |
LLC типовий для материнських плат MSI, є режими Mode 1 – Mode 8. Можна відсунути критичну температуру VRM зі 135 °C до 150 °C.
M-Flash не розділ, а «кнопка». Вона запускає материнську плату у режимі M-Flash для оновлення прошивки.
OC Profile присвячений, ось несподіванка, профілям налаштувань! Тут можна зберегти установки прямо у внутрішню пам'ять (до 6 профілів), також імпортувати/експортувати їх через Flash-накопичувач.
Hardware Monitor дозволяє тонко налаштувати алгоритми управління вентиляторами, а також отримати актуальну інформацію щодо температур та напруг. Загалом плата має вісім незалежних вузлів регулювання та п'ять температурних датчиків.
Розділ Beta Runner сприймається як декорація на тлі всього, аби було шість симетричних розділів. Аж дві опції: SRV-IOV Support і тестування накопичувача NVMe (яке і так виведено в розділі Settings).
Заводський фон UEFI завантаження:
Комплектне ПЗ
Постачається фірмове ПЗ на «флешці» обсягом 16 ГБ. Накопичувач розблокований, можна без проблем відформатувати його для своїх цілей.
У корені міститься ISO-образ компакт-диска. У ньому зібрані всі необхідні драйвери, фірмове ПЗ MSI та чимало додаткових утиліт, список нижче:
| Фірмове | MSI Center (Creator Mode, Duet Display, Game Highlights, Gaming Mode, LAN Manager, Live Update, Monitor (System Info), Mystic Light, Speed Up (X Boost), Sound Tune, Super Charger, True Color, User Scenario), Nahimic3, MSI Display Kit, MSI Wallpaper |
|---|---|
| Додаткове | 7-Zip, CPU-Z MSI Gaming, BlueStacks, Google Chrome, Intel XTU, NortonLifeLock, Open Broadcaster Software |
MSI Center — це модульний додаток, користувач сам має право обрати те, що йому потрібно, а що ні. З «коробки» MSI Center дозволяє спостерігати частоти, температури та напруги системи. Крім того, він дає змогу оновити системні драйвери.
