Безумовно, головне нововведення Alder Lake — це підтримка оперативної пам'яті DDR5, але не всі хочуть зв'язуватися з нею наприкінці 2021 року, і таких людей чудово можна зрозуміти. MSI не обходить стороною економних ентузіастів і пропонує материнські плати з підтримкою DDR4.
Одна з таких материнських плат і стане героїнею нашого огляду.
| Модель | MSI MAG Z690 Tomahawk WiFi |
|---|---|
| Сторінка продукту | MAG Z690 Tomahawk WiFi |
| Чипсет | Intel Z690 |
| Процесорний роз'єм | LGA 1700 |
| Процесори | Core i9, Core i7, Core i5, Core i3, Pentium Gold, Celeron покоління Alder Lake (12th Gen) |
| Пам'ять | 4 x DIMM DDR4 SDRAM, максимально 128 ГБ: 2133–3200 МГц, 3333-5200 (OC) |
| Слоти PCI-E | 1 x PCI Express 5.0 x16 – CPU 1 x PCI Express 3.0 x16 (x4) – Z690 1 x PCI Express 3.0 x16 (x1) – Z690 1 x PCI Express 3.0 x1 – Z690 |
| M.2 | 1 x PCI Express 4.0 x4 (Key M, 2242/2260/2280/22110) — CPU 1 x PCI Express 4.0 x4 (Key M, 2242/2260/2280) — Z690 1 x PCI Express 4.0 x4, SATA 6 Гбіт/с (Key M, 2242/2260/2280) — Z690 1 x PCI Express 3.0 x4, SATA 6 Гбіт/с (Key M, 2242/2260/2280) — Z690 |
| Вбудоване відеоядро (у процесорі) | + |
| Кількість вентиляторів | 8 x 4pin |
| Порти PS/2 | – |
| Порти USB | I/O панель: 2 x USB 2.0 (Type-A), 2 x USB 3.2 Gen 1, 3 x USB 3.2 Gen 2 (Type-A), 1 x USB 3.2 Gen 2x2 (Type-C) Колодки: 2 x USB 2.0 (4 порта), 1 x USB 3.2 Gen 1 (2 порта), 1 x USB 3.2 Gen 2 Type-C (1 порт) |
| Serial ATA | 6 x SATA 6 Гбит/с (Z690) |
| RAID | 0, 1, 5, 10 для SATA; 0, 1, 5 для NVMe |
| Вбудований звук | Realtek ALC4080 |
| S/PDIF | Оптичний (вихід) |
| Мережеві можливості | 1 x Intel I225-V (2.5 Gigabit Ethernet) 1 x Intel Wi-Fi 6E (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac/ax), Bluetooth 5.2) |
| COM | – |
| RGB | 1 x EZ LED Control 1 x 4-pin RGB LED 3 x 3-pin RAINBOW LED 4 x EZ Debug LED |
| TPM | + |
| Форм-фактор | ATX |
| Розміри, мм | 305 x 244 |
| Додаткові функції | Quadruple M.2, M.2 Shield FROZR, Lightning Gen 5, WIFI 6, Core Boost, 2.5G Network Solution, Lightning USB 20G, Memory Boost, Audio Boost 5 |
| Вартість | 9999 грн |

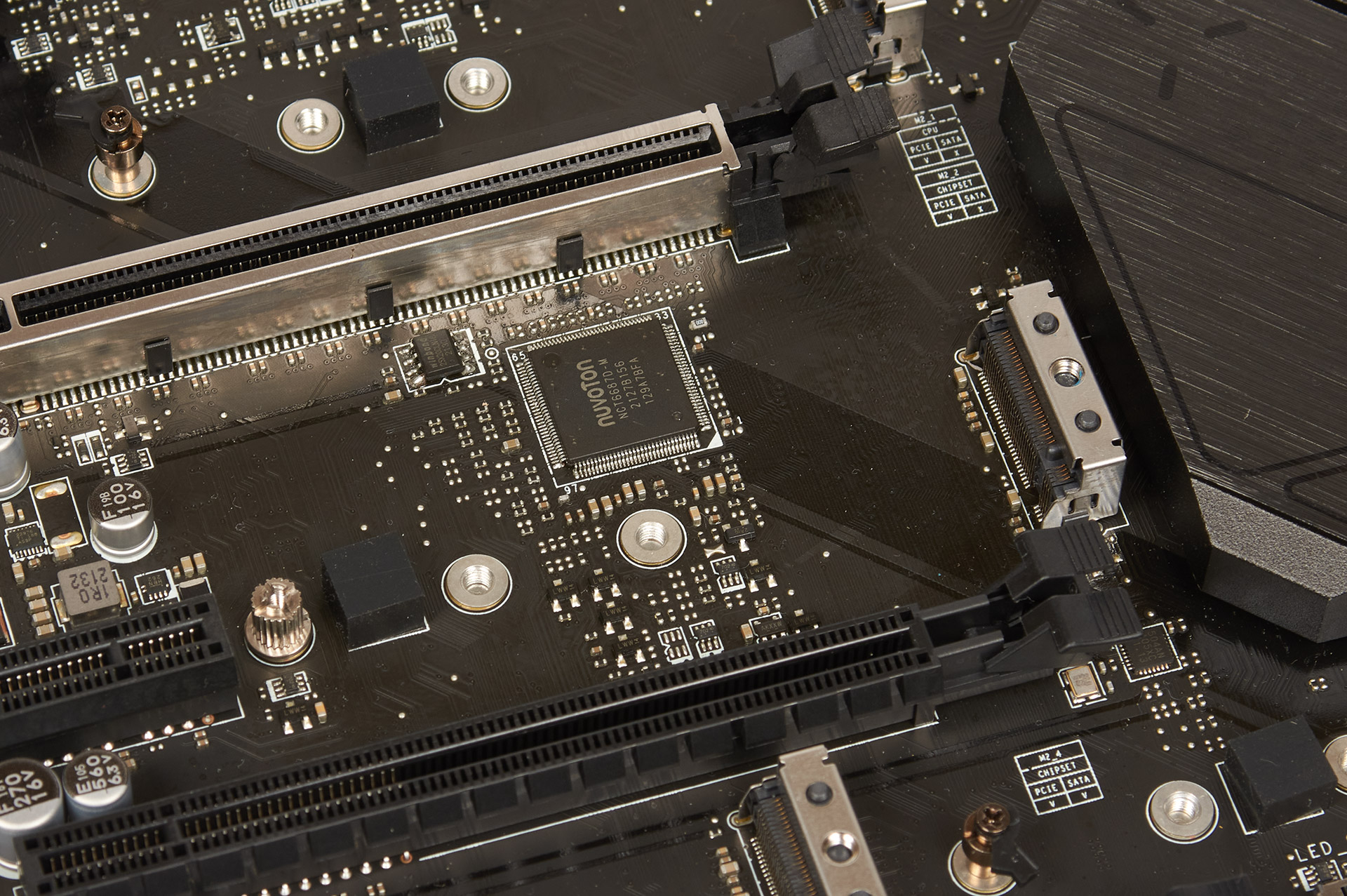

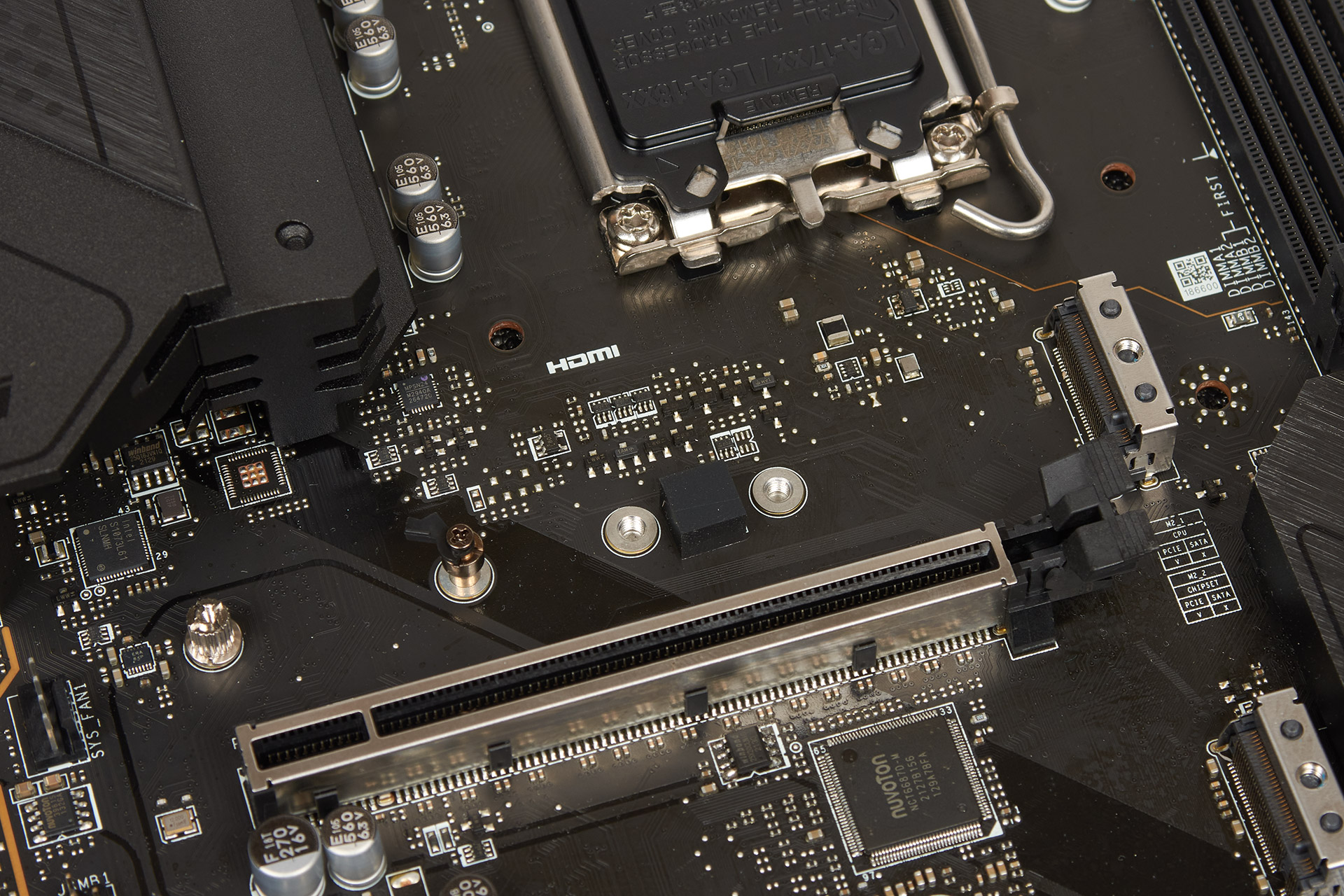

Відразу викликає питання останній слот PCI-E X16, неозброєним оком помітно розведення чотирьох ліній, проте, згідно з даними виробника, він працює в режимі x1. Ймовірно, мається на увазі його одночасна експлуатація з іншими слотами.
Комплект постачання
MAG Z690 Tomahawk WiFi поставляється у великій матовій коробці з великою кількістю поліграфії. Захисних пломб немає, коробку можна одразу відкрити.
На звороті коробки зібрані ключові особливості продукту.

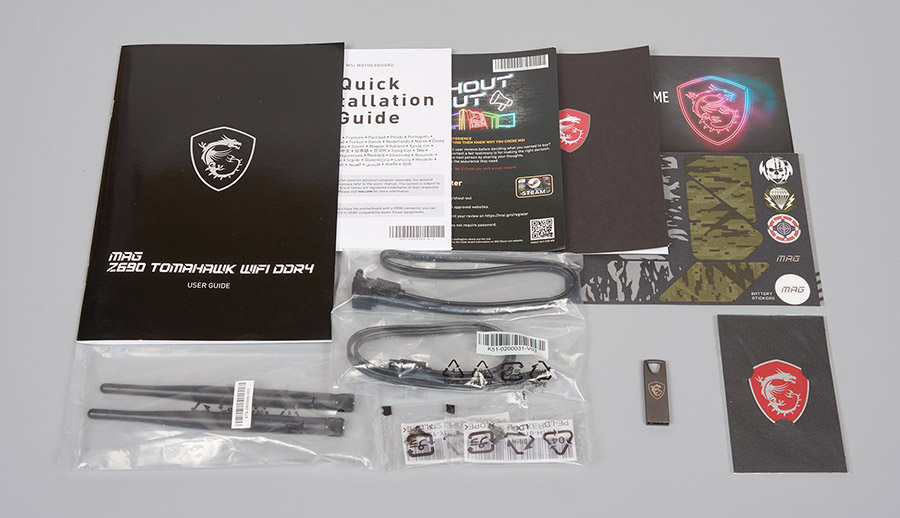

Материнська плата знаходиться в антистатичному пакеті, в комплекті також є:
- інструкція користувача, швидкого початку, картка реєстрації, та інше;
- два чорні SATA-кабелі з металевою клямкою;
- дві поворотні антени Wi-Fi;
- кріплення EZ M.2;
- Flash-drive об'ємом 16 ГБ з комплектними драйверами та ПЗ материнської плати;
- наклейка на корпус;
- комплект декоративних наклейок MAG.
Зовнішній вигляд

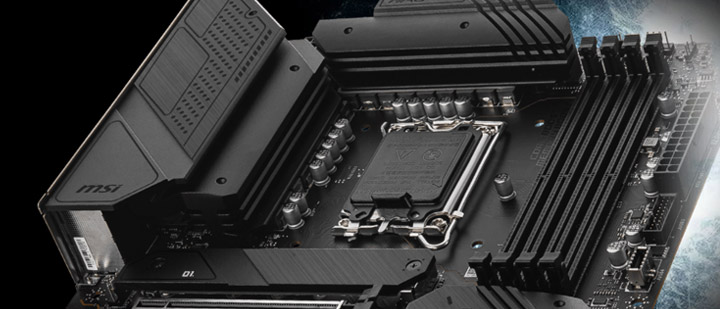

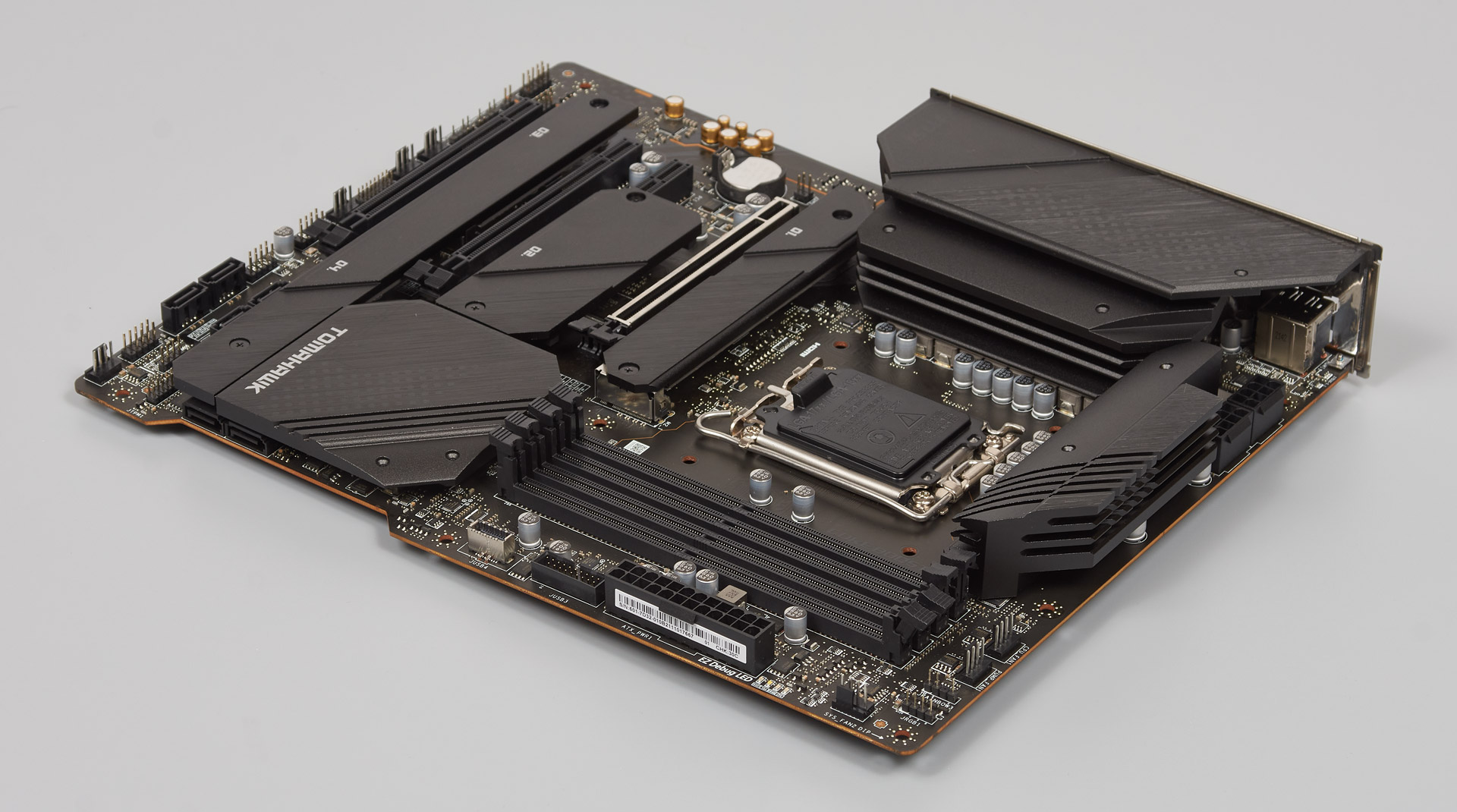

Стильно, суворо, практично. MAG Z690 Tomahawk WiFi — це не про новорічні ялинки. Велика частина текстоліту накрита радіаторами, де вибиті номери слотів M.2.

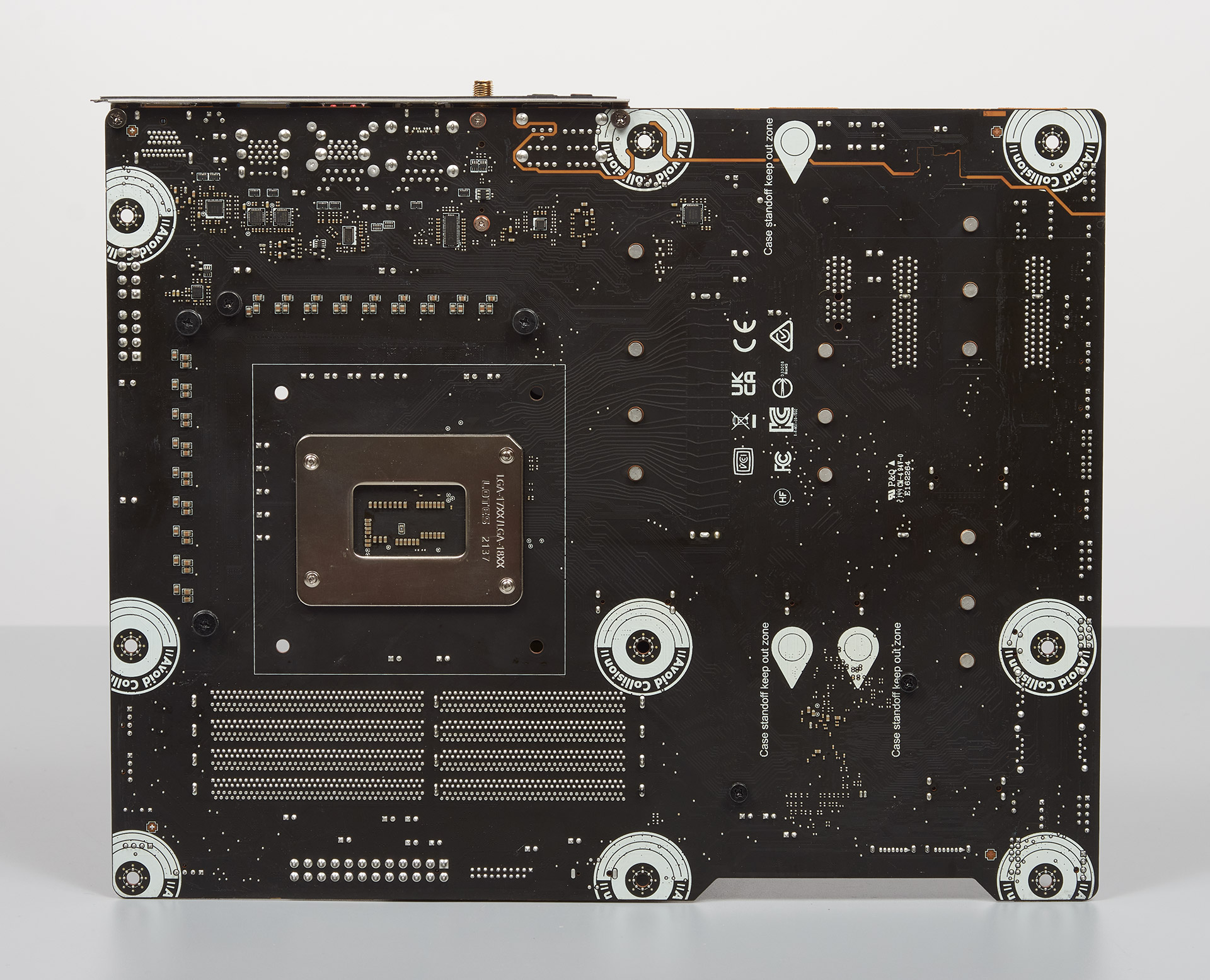

На звороті немає нічого цікавого.

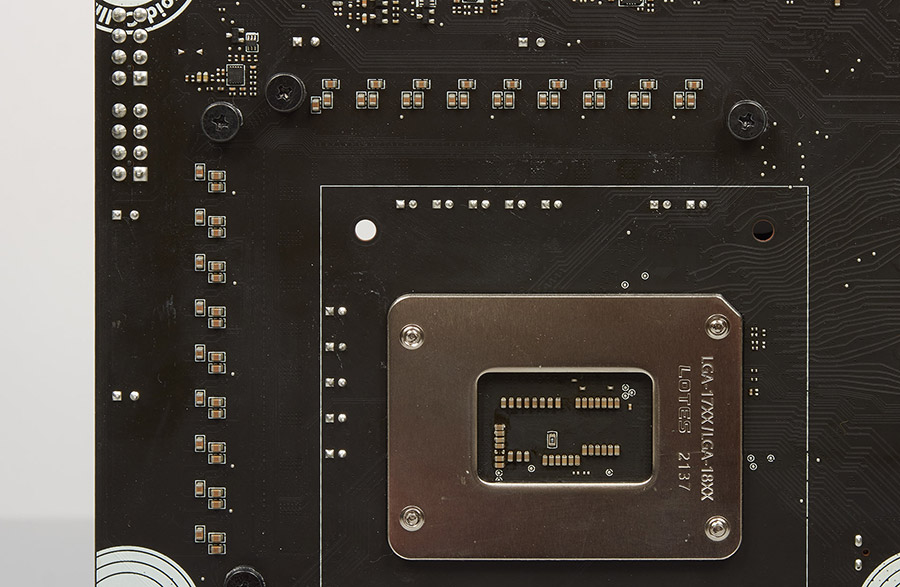

Сокет LGA 1700 — стандартний, виробництва Lotes, слоти оперативної пам'яті типові, споряджені клямками з обох боків.

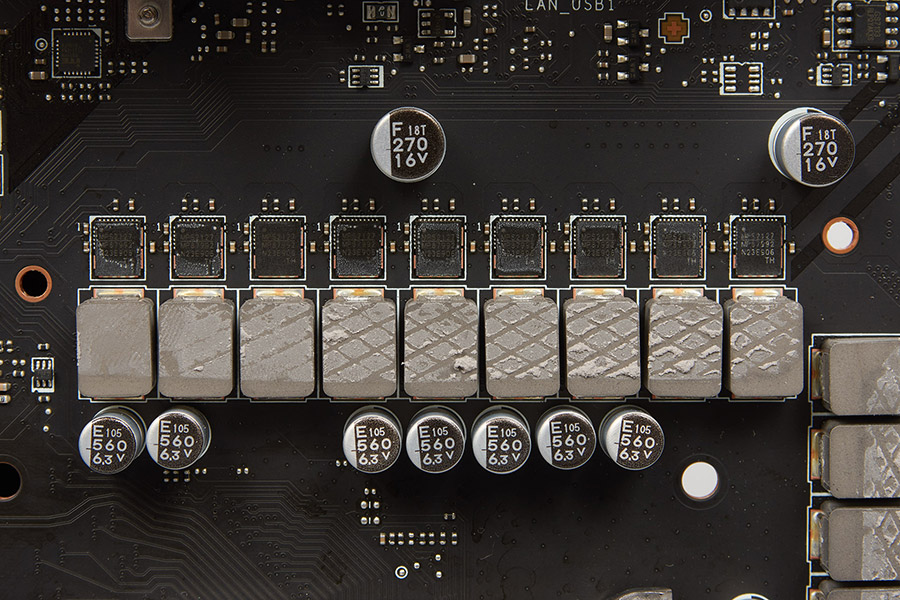

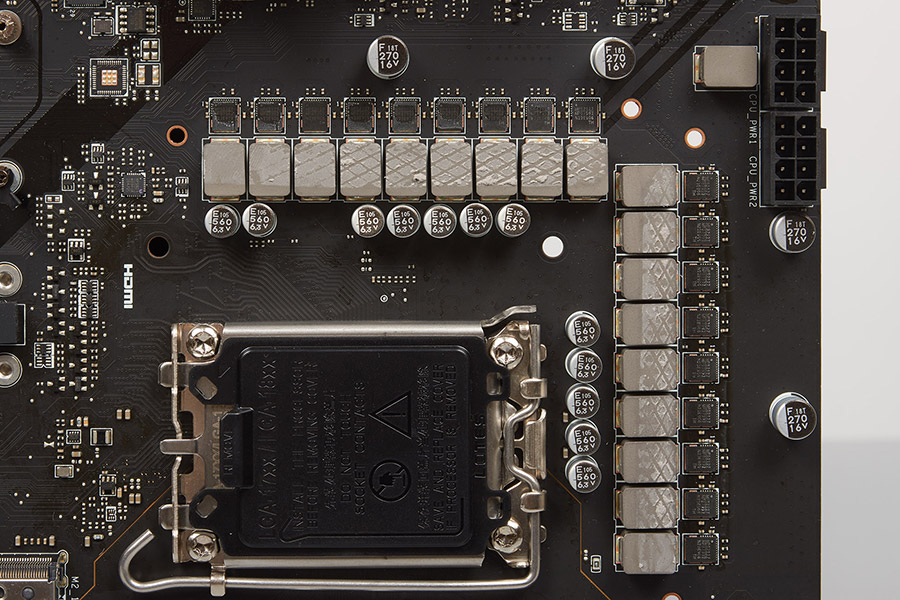

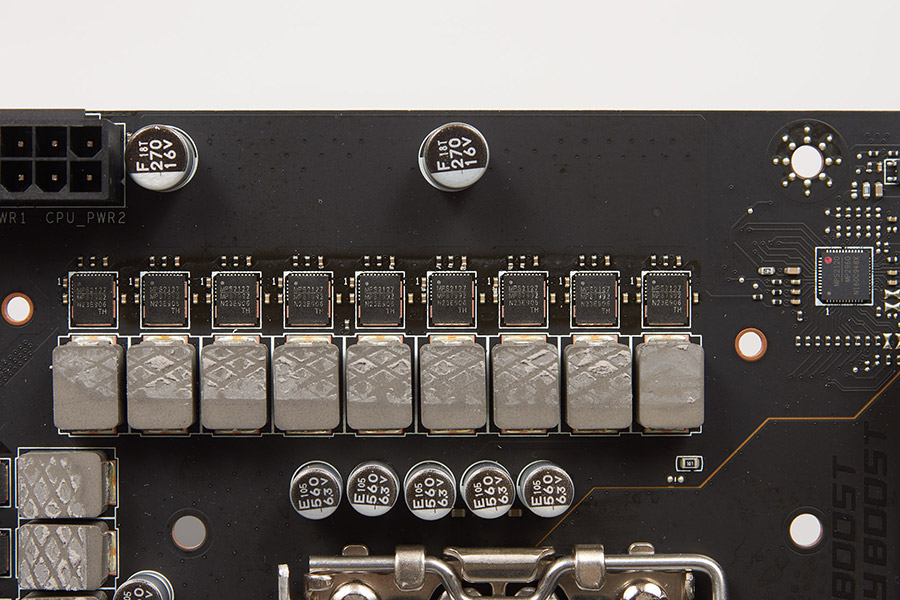

Підсистема живлення є достатньою для експериментів з розгоном, всього 18 фаз на чолі з ШІМ-контролером Monolithic Power Systems MP2960.

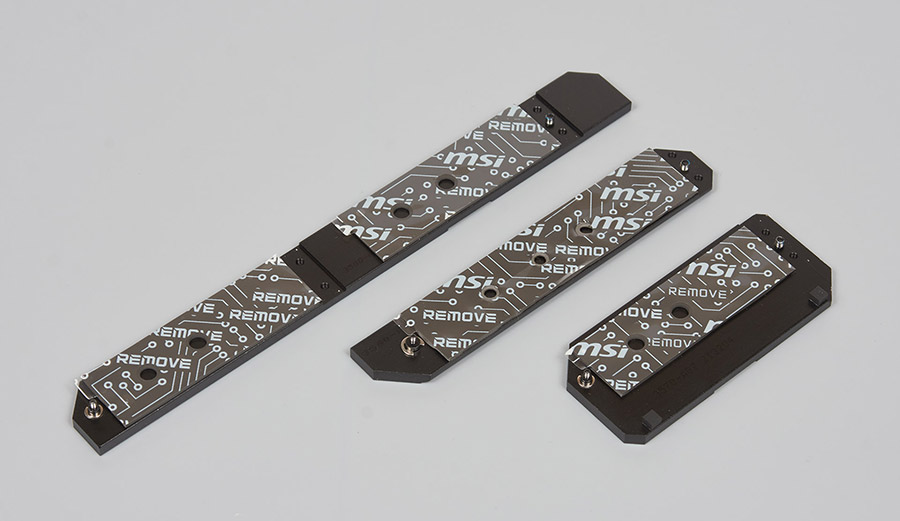

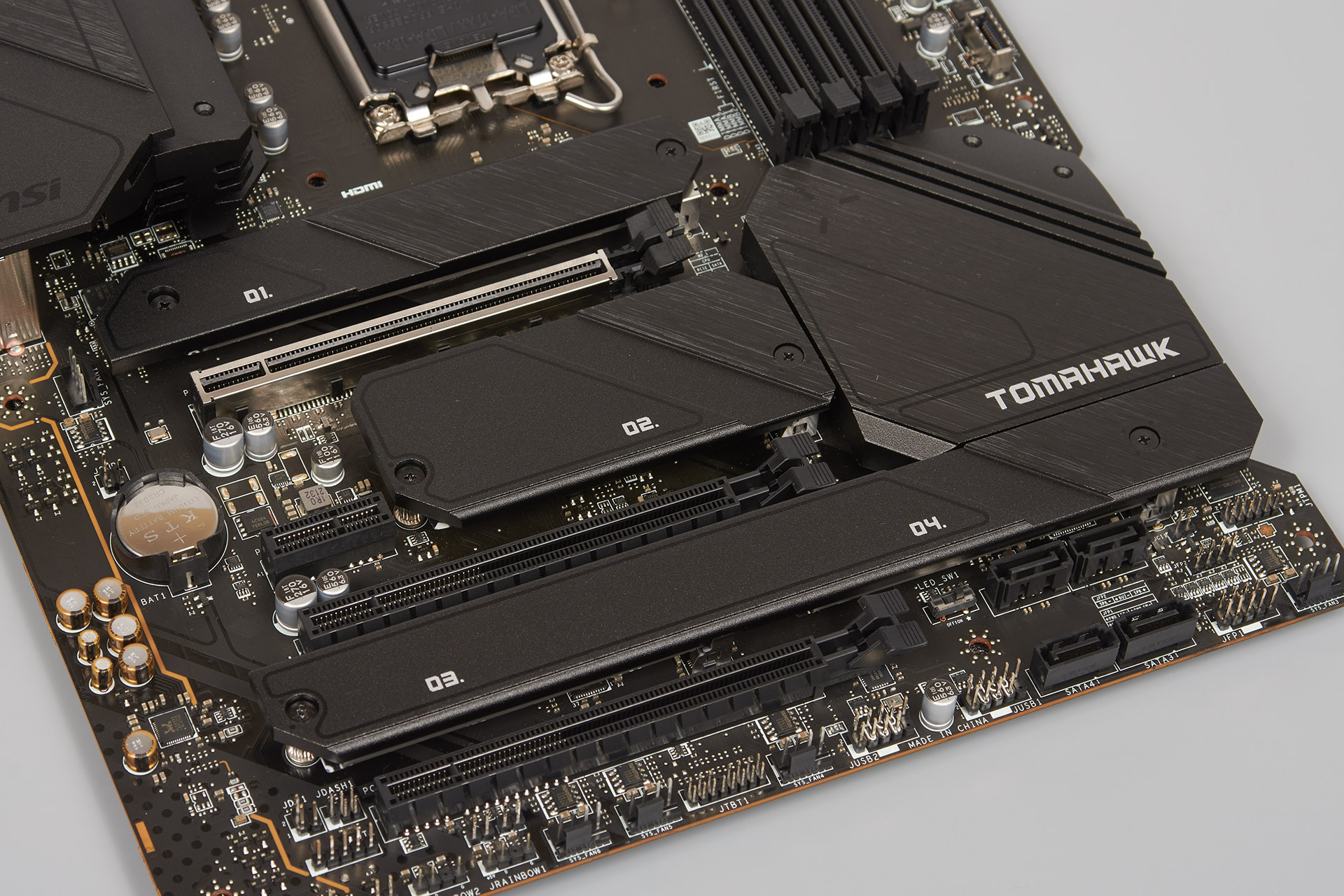

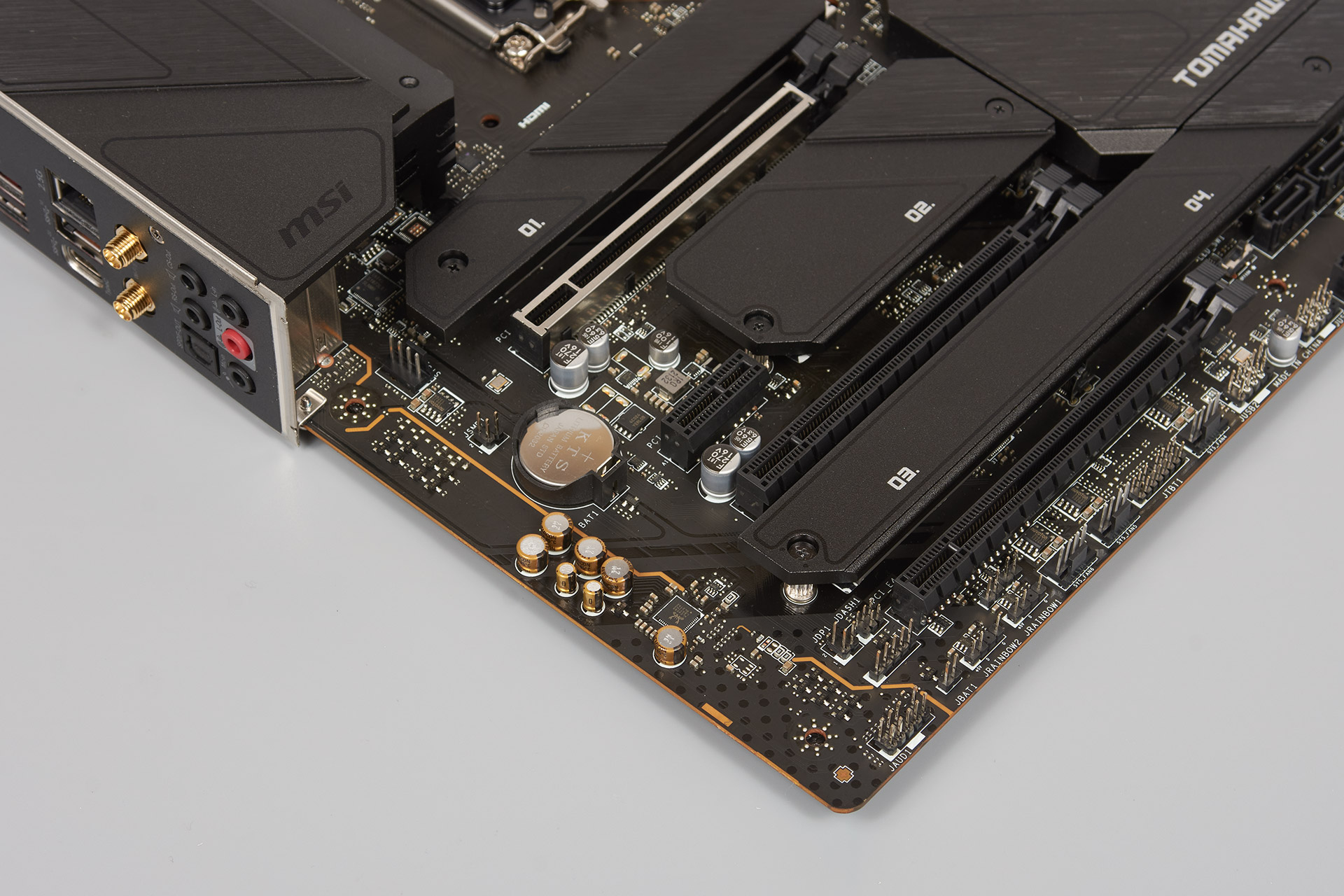

MAG Z690 Tomahawk WiFi готова прийняти на борт до чотирьох накопичувачів M.2, кожен буде схований під радіатором.
Перший слот підключений безпосередньо до процесора і працює на швидкості PCI-E 4.0 x4, підтримує розміри накопичувачів 2242/2260/2280/22110 та не сумісний з M.2 SATA. Сюди встановлюється кріплення EZ M.2.
Другий слот підключений до чіпсету та працює на швидкості PCI-E 4.0 x4, підтримує розміри накопичувачів 2242/2260/2280 та також не сумісний з M.2 SATA.

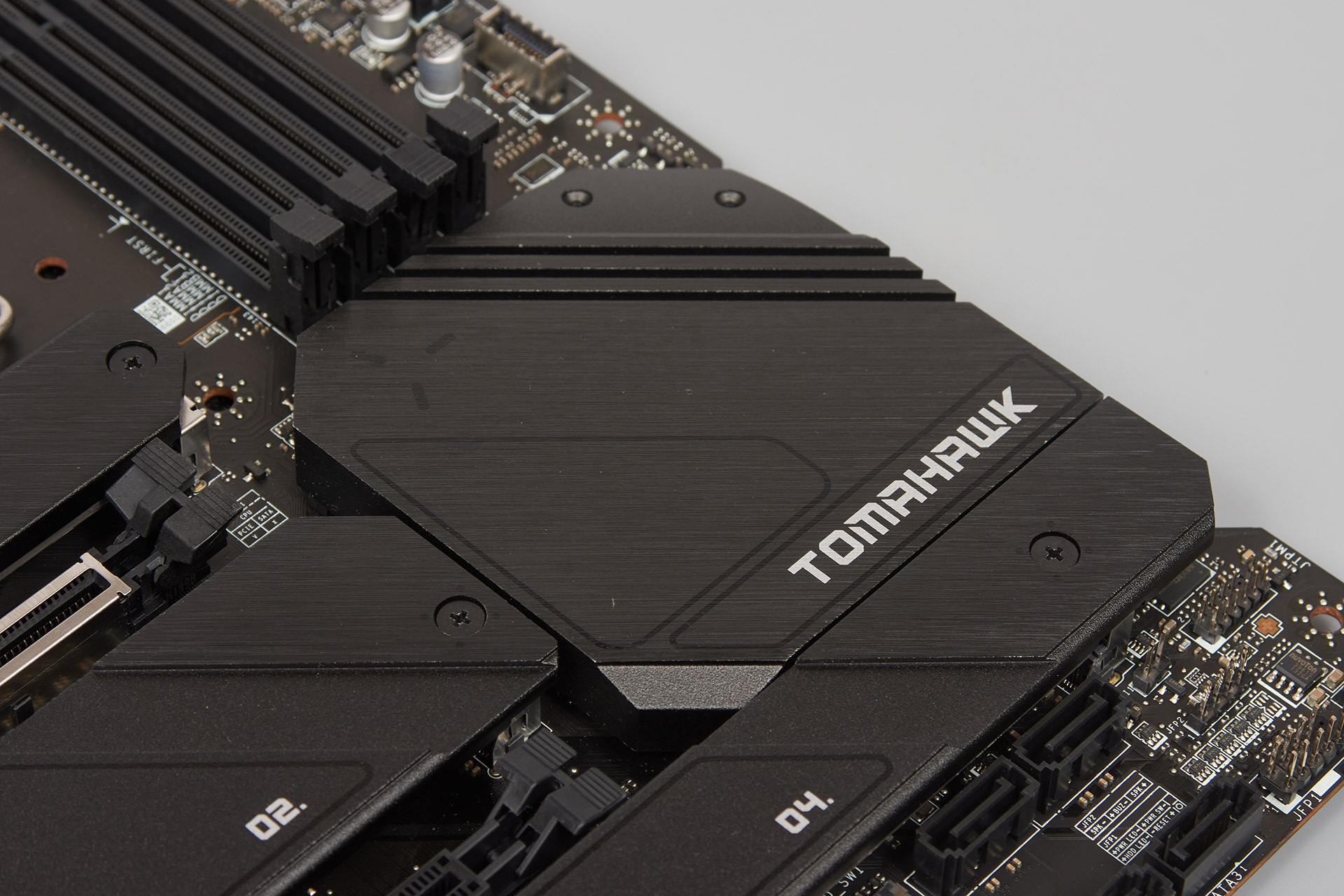

Третій та четвертий слоти використовують один радіатор, вони підключені до чіпсету та кожен розрахований на накопичувачі 2242/2260/2280. Слот 03 (ліворуч) працює на швидкості PCI-E 3.0 x4. Слот 04 (праворуч) працює на швидкості PCI-E 4.0 x4, додатково споряджений кріпленням EZ M.2. Обидва сумісні з M.2 SATA.
Основою аудіопідсистеми є Realtek ALC4080.
Чіпсет прихований за радіатором у звичному для себе місці.

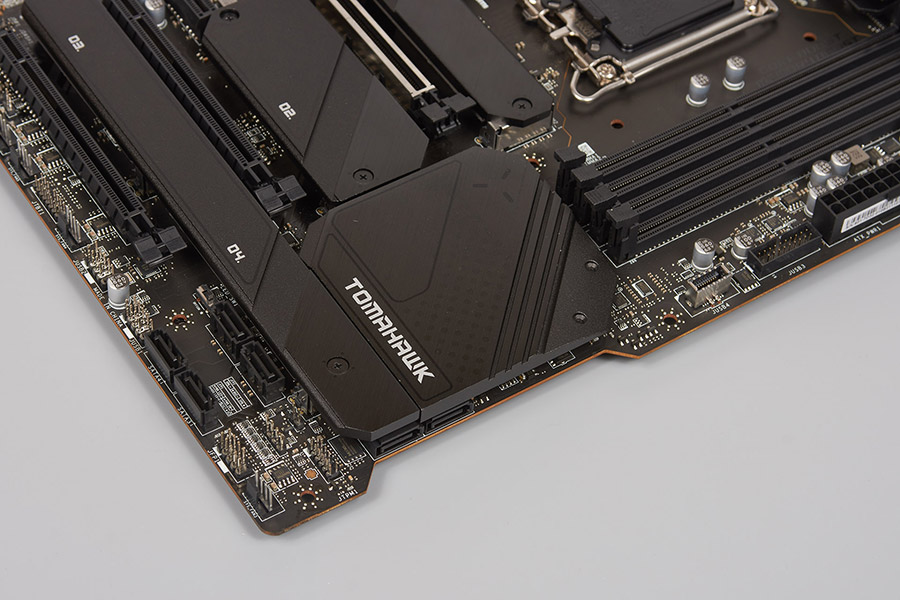

Самі ж радіатори підсистеми живлення та чіпсету дуже великі та обіцяють бути ефективними, виходячи зі своєї конструкції.

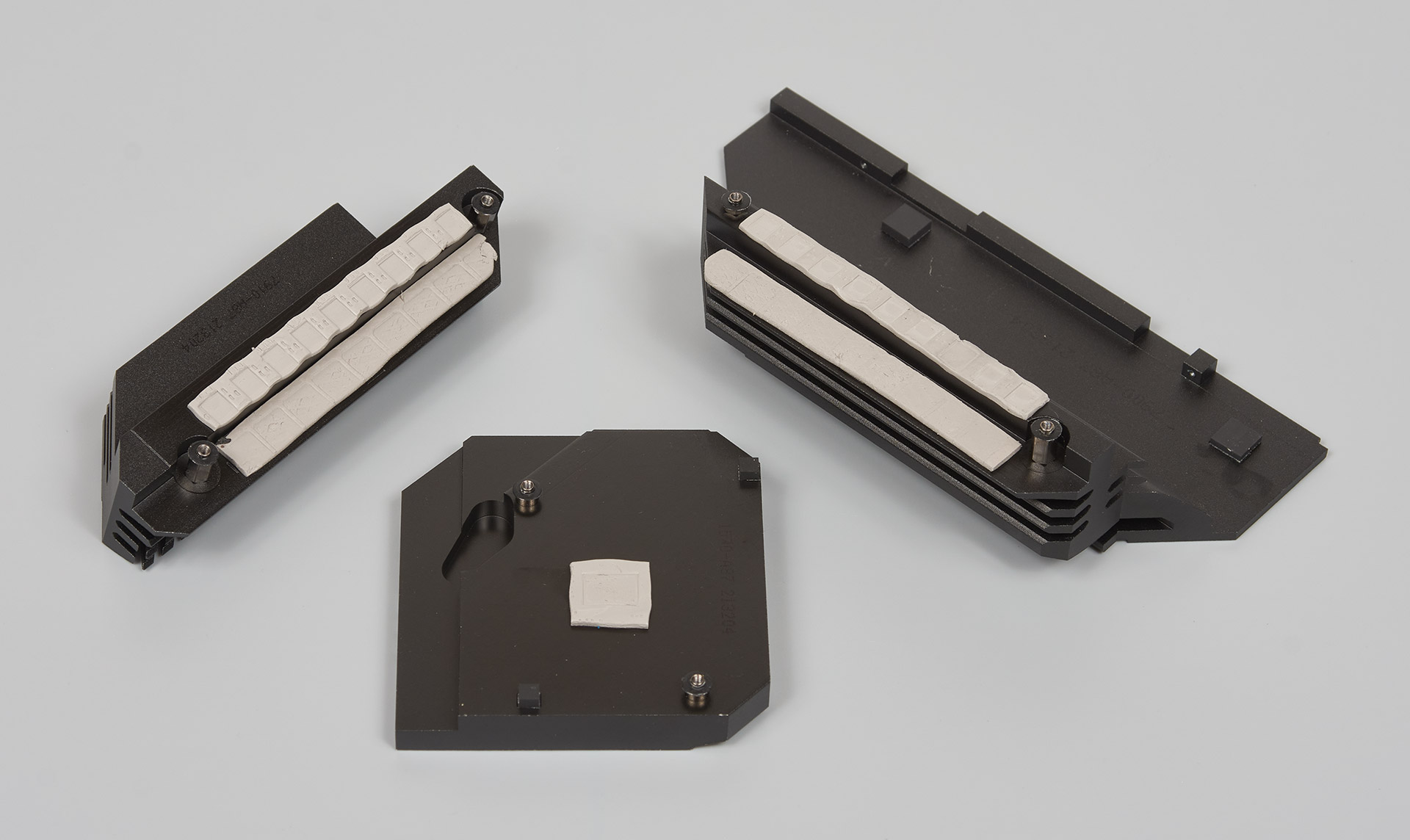

А ось щодо радіаторів M.2 — жодних складних конструкцій та ребер для покращення ефективності не передбачено.

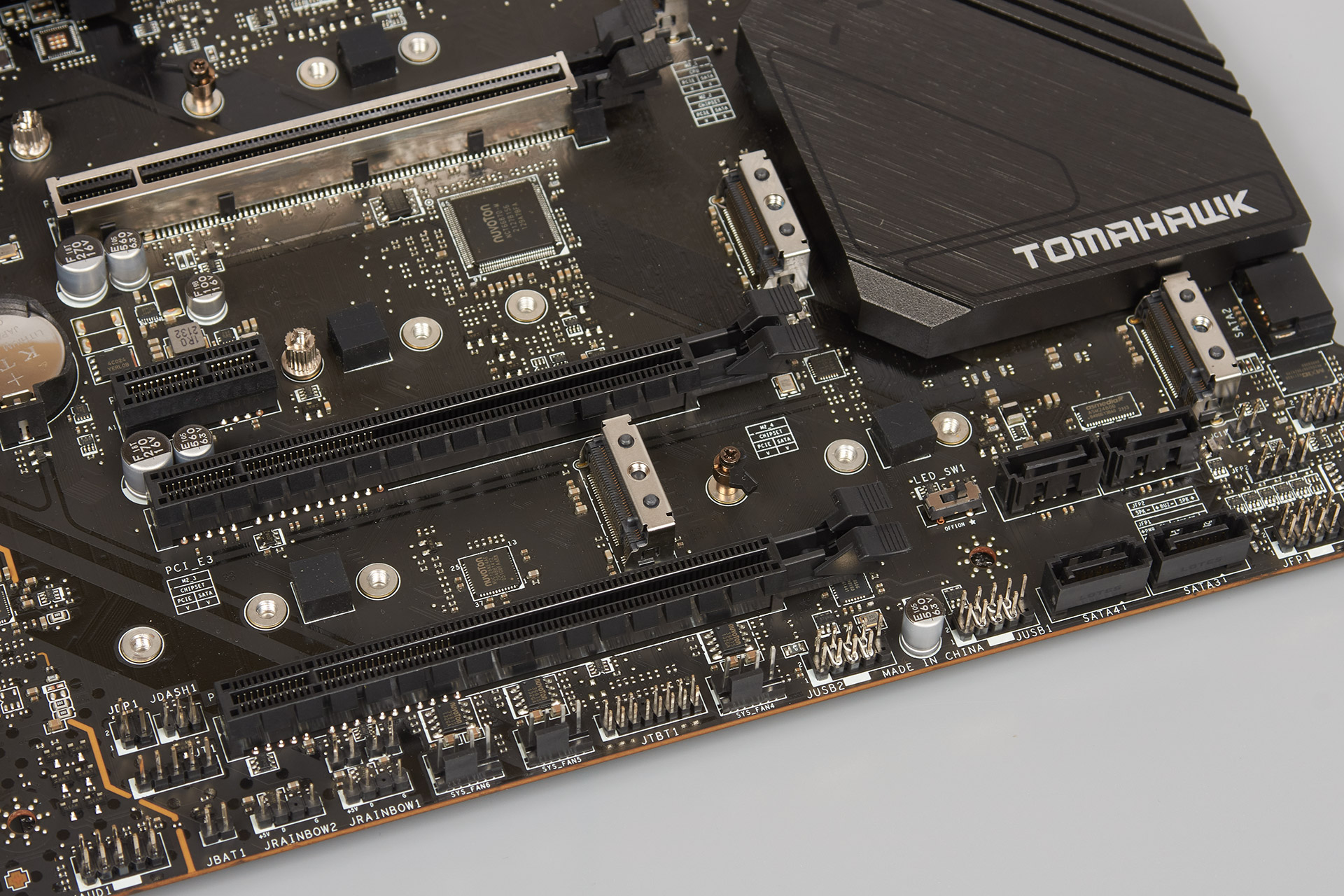

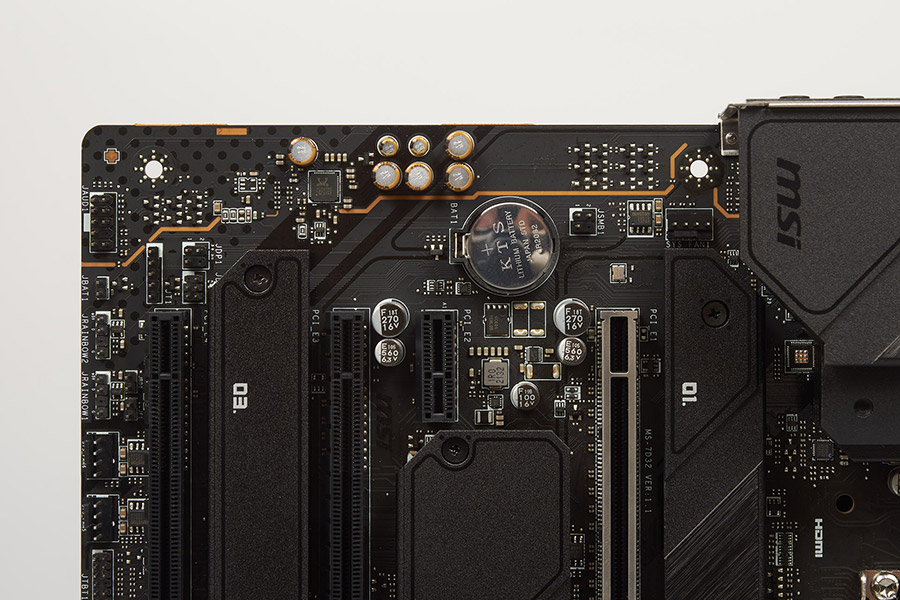

Тепер розберемося з колодками. Унизу ліворуч зібрано три 4-контактні роз'єми для вентиляторів, два на три контакти RAINBOW LED, дві колодки USB 2.0, колодка скидання CMOS, колодка HD_AUDIO і колодка Thunderbolt I/O.
Правіше можна знайти чотири порти SATA, перемикач підсвічування, колодки передньої панелі, TPM, Speaker, розкриття шасі, і ще один конектор із чотирма контактами для вентилятора.

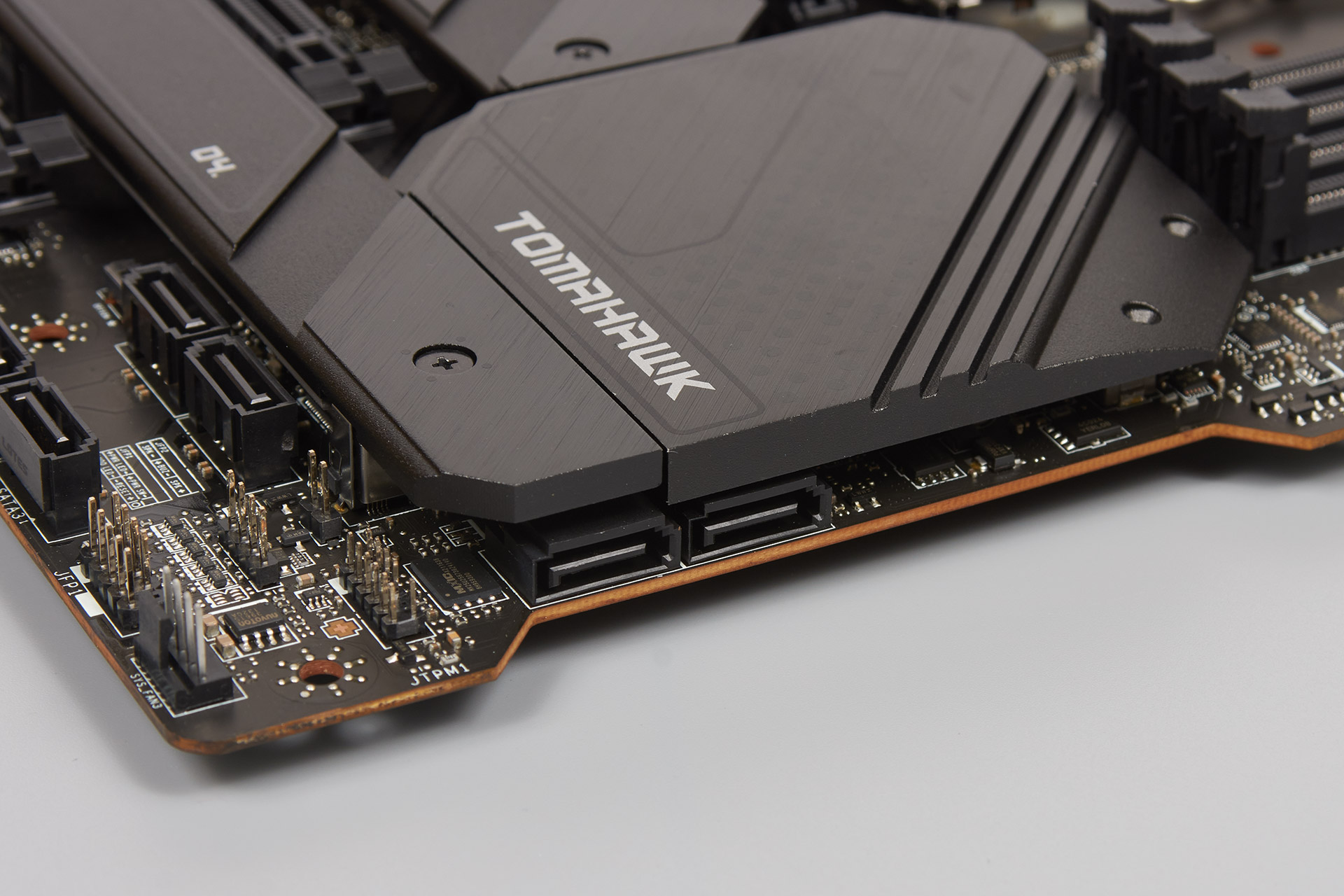

У хитрому місці з невеликим вирізом текстоліту під кутом 90 градусів виведено два SATA-порти.
У верхній частині виведено три 4-контактні роз'єми для вентиляторів, дві колодки RAINBOW LED, колодка USB 3.2 Gen 1 (або старомодний USB 3.0), а також блок EZ Debug LED, який показує процес проходження POST і полегшує пошук несправності при проблемах запуску системи.

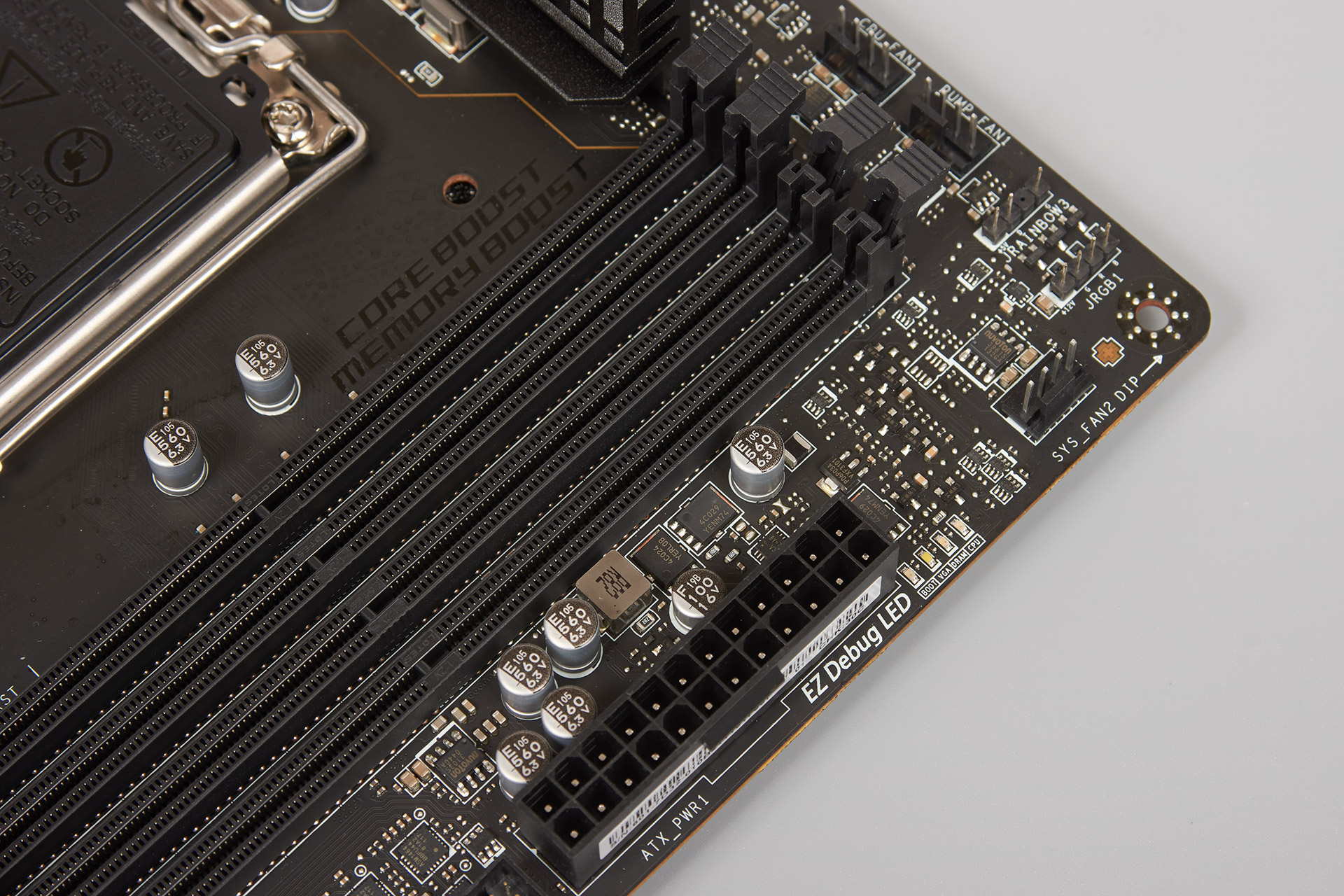

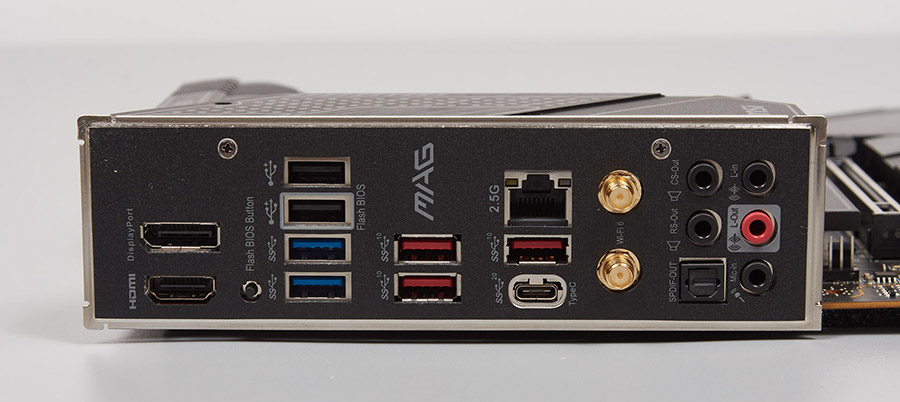

I/O-панель споряджена встановленою заглушкою. Сюди виведено кнопку Flash BIOS, яка запускає процес оновлення мікрокоду. На панелі розташувалися:
- один відеовихід HDMI 2.1;
- один відеовихід DisplayPort 1.4;
- два USB 2.0 (Type-A);
- два USB 3.2 Gen 1 (Type-A);
- три USB 3.2 Gen 2 (Type-A);
- один USB 3.2 Gen 2 (Type-C);
- один RJ-45 (2.5G);
- п'ять mini-jack (Line in, Line out, Mic in, CS-Out, RS-out);
- один SPDIF OUT (оптичний);
- два SMA (для підключення антени Wi-Fi).
