Внутрішня будова

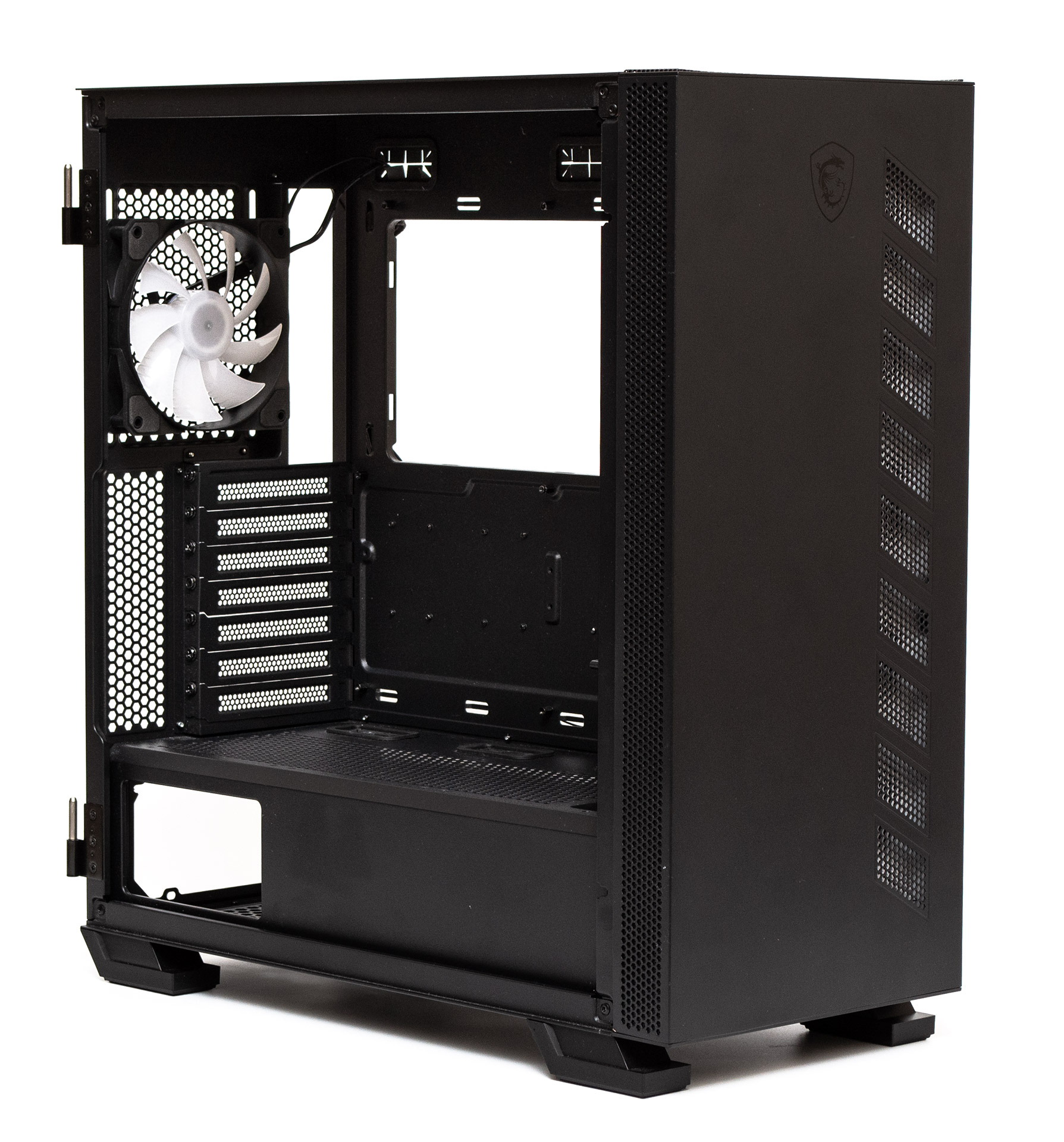

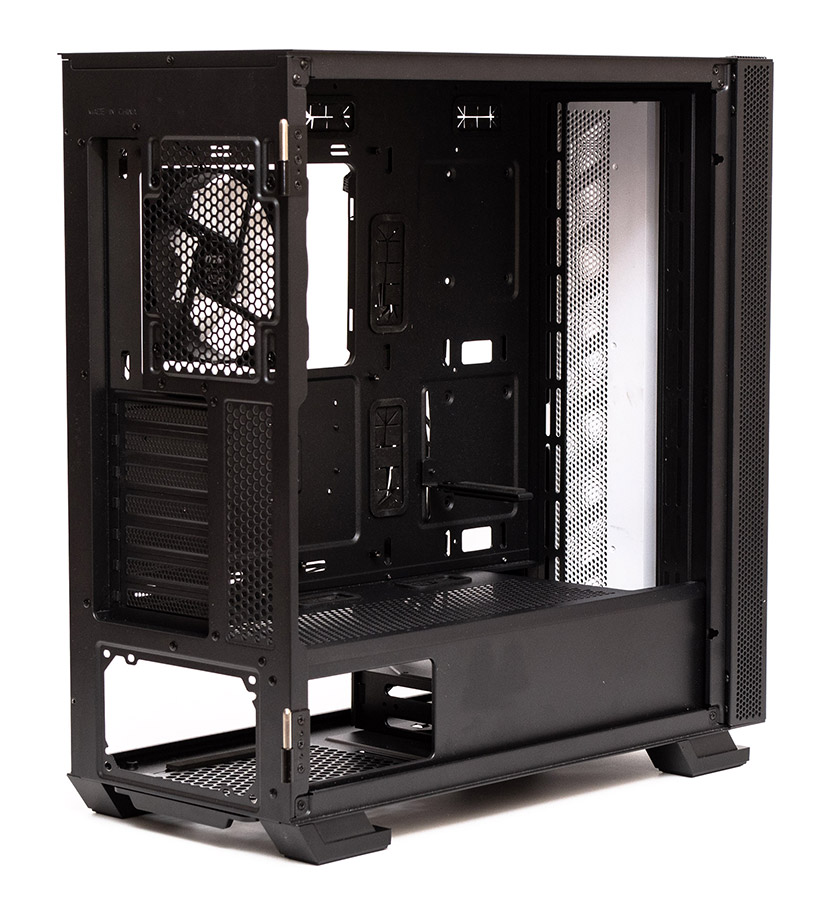

Корпус MSI MAG Vampiric 300R підтримує установку у вертикальному положенні материнських плат формату E-ATX (з повноцінною довжиною 330 мм), ATX, MicroATX та Mini-ITX. Максимальна висота кулера складає 175 мм. Максимальна довжина плат розширення у всіх слотах заявлена на позначці 380 мм, але за фактом вона дорівнює 400 мм без урахування передніх вентиляторів або 375 мм разом з ними. Допустима довжина блоку живлення становить від 180 до 220 мм, залежно від положення корзини накопичувачів.

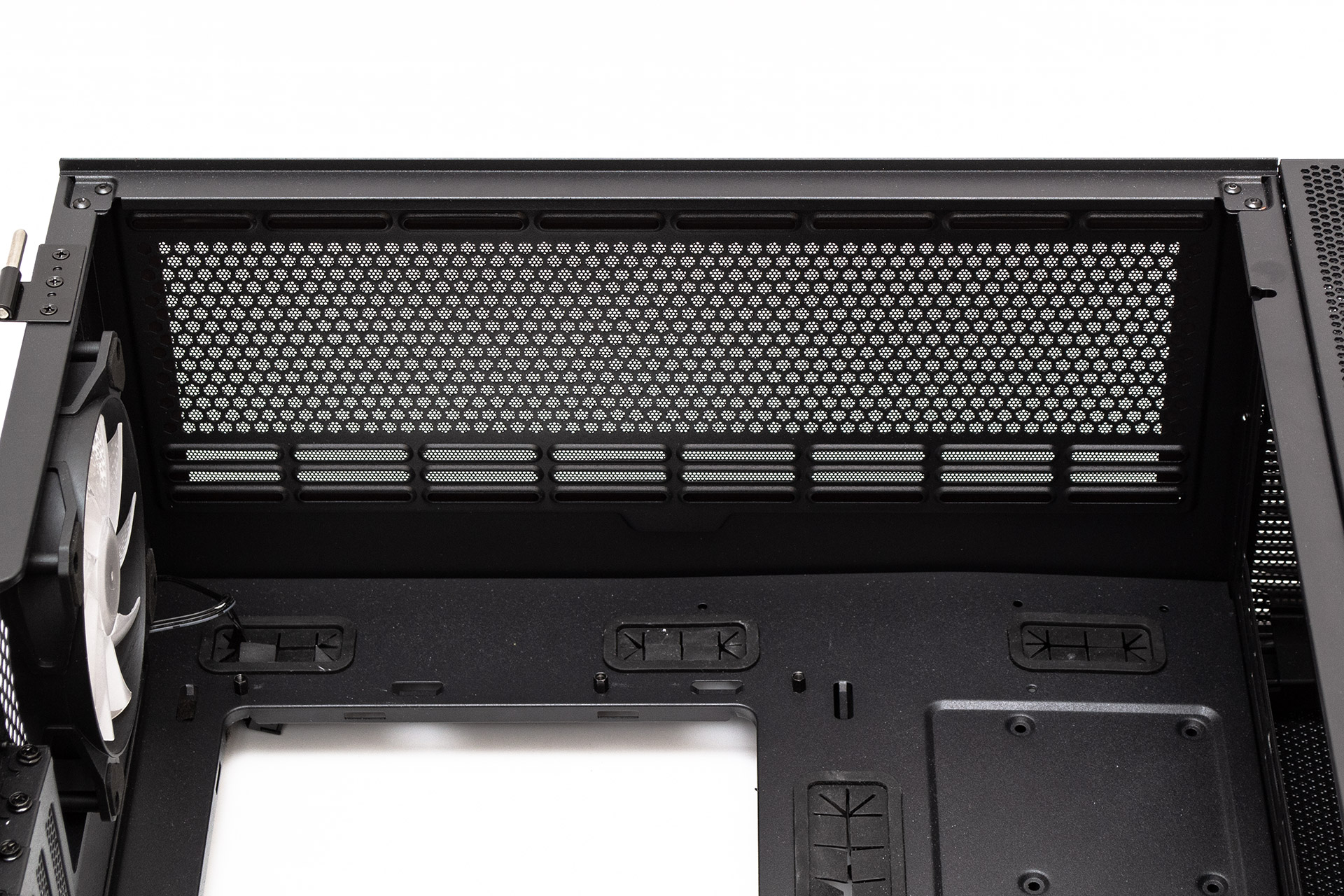

Запас простору під верхньою панеллю до краю материнської плати дорівнює 55 мм. Сюди можна поставити три 120-мм або два 140-мм вентилятори, або радіатори СЖО формату 240, 280 чи 360 мм.
На задній панелі встановлено на витяжку 120-мм вентилятор з ARGB-підсвічуванням. Усі сім заглушок слотів розширення кріпляться звичайними гвинтами.

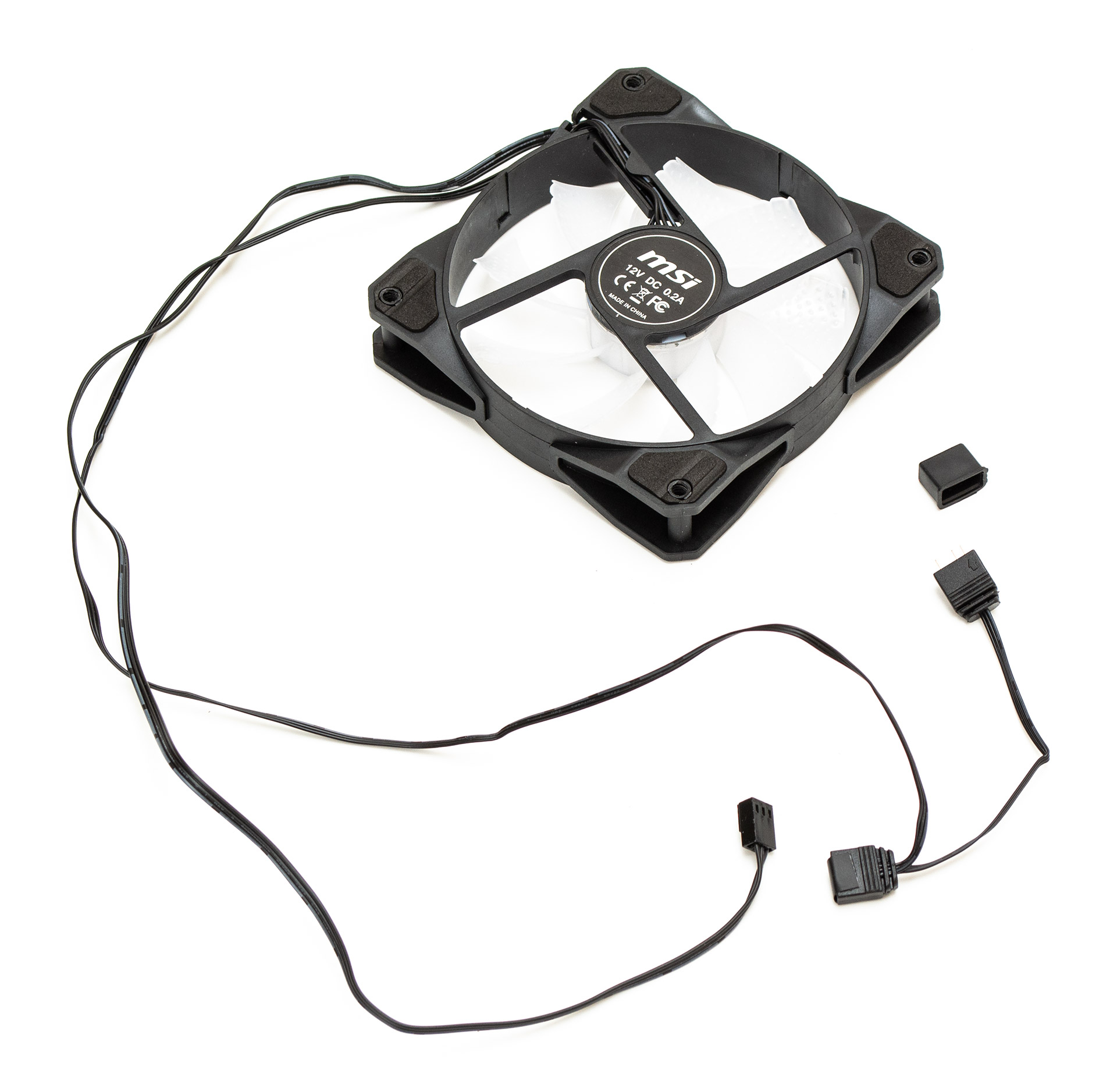

Попередньо встановлений вентилятор має дев'ять загнутих білих лопатей з усередненим кутом атаки. З аеродинамічних поліпшень на них помітні зубчики на нижніх гранях та пухирці на верхній площині. Тип підшипника невідомий. Вісім світлодіодів підсвічування вбудовано навколо двигуна в центрі. По кутах рамки по обидва боки є м'які наліпки. Максимальна швидкість цього пропелера за нашими вимірами склала 1350 об/хв. Основний кабель без обплетення та з роз'ємом на три контакти має довжину 550 мм. Кабель управління підсвічуванням має довжину 550 мм до роз'єму +5VDG (мама) і ще 100 мм до прикритого ковпачком безпеки роз'єму +5VDG (тато).

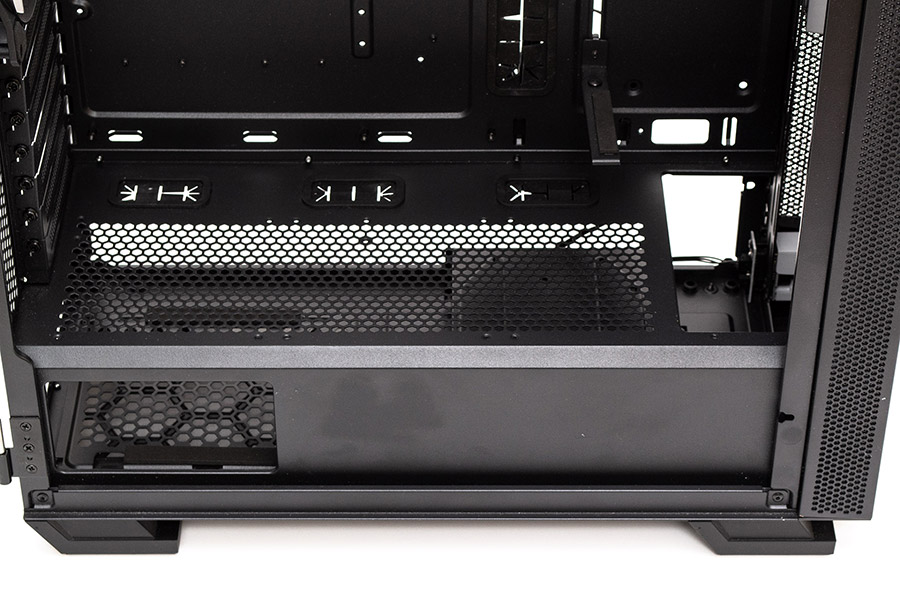

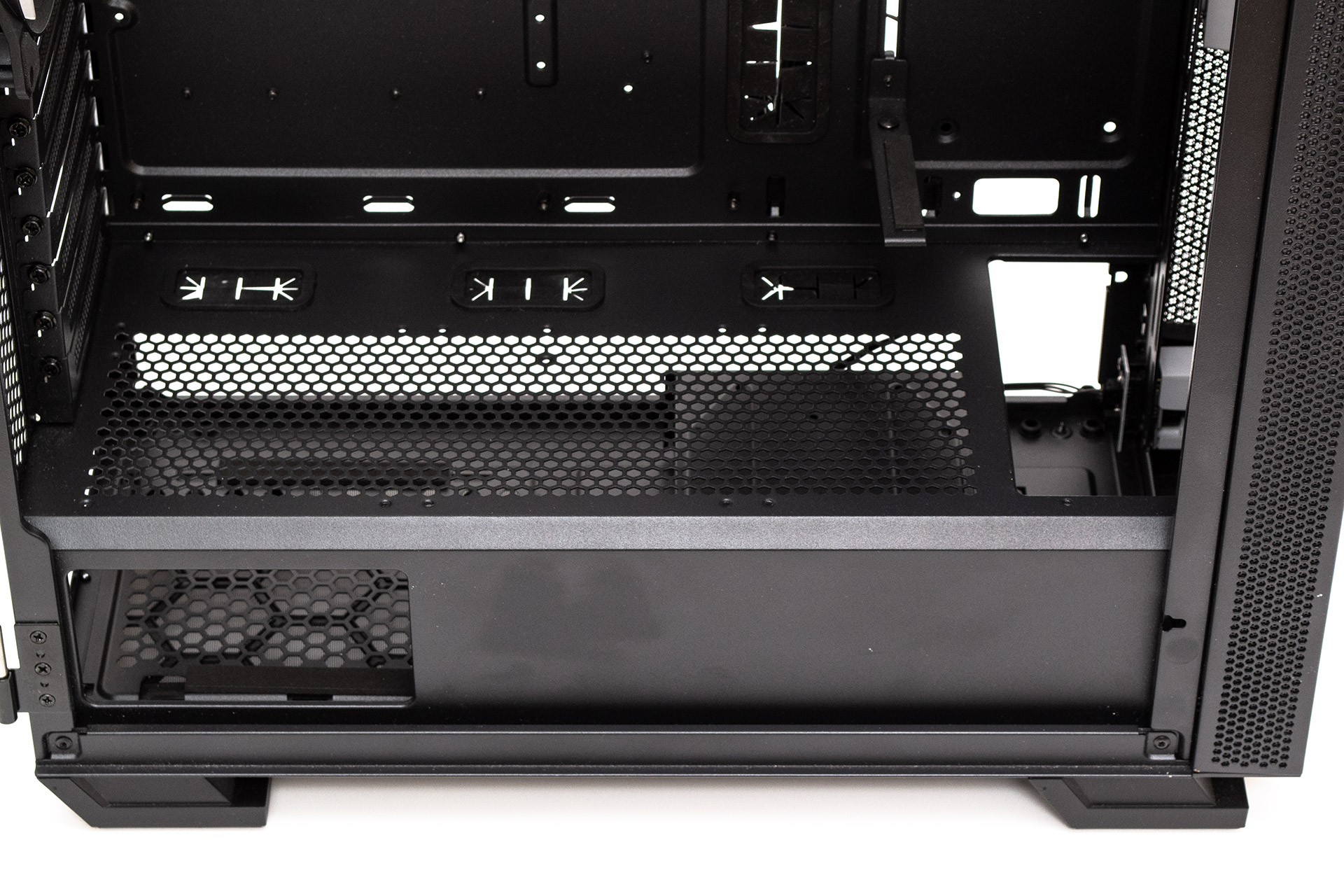

Верхня частина кожуха блоку живлення перфорована та забезпечена не позначеними в характеристиках шасі посадковими місцями під гвинти для трьох 120 мм вентиляторів. Ще тут є три отвори з гумовими шторками для протягування дротів та виріз глибиною 64 мм попереду під вентилятори чи радіатори фронтальної панелі. На боці ззаду є квадратний оглядовий отвір, через який можна захоплюватися наклейкою блоку живлення.
На передній панелі є посадкові місця для трьох 120 мм або 140 мм вентиляторів. Ніякі металеві частини не заважають вільному руху повітря всередину. Біла накладка, що прикриває світлодіоди, створює ілюзію відсутності простору, хоча насправді його там більш ніж достатньо для вентиляції.

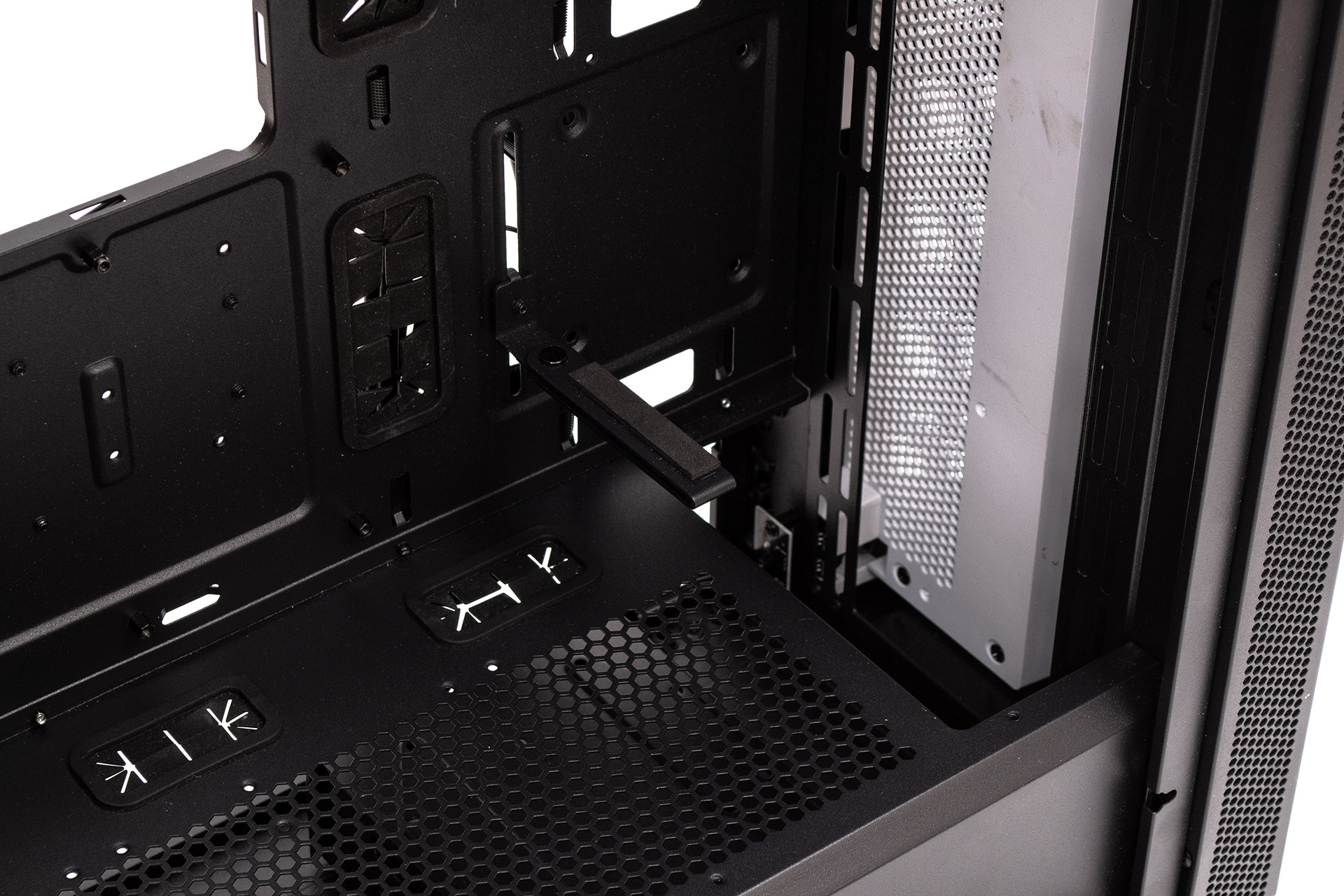

У передній частині піддону материнської плати є два незадокументовані посадкові місця під 2,5″ накопичувачі. І шарнір для підтримки відеокарт у вигляді рухомої по висоті та куту повороту планки з м'якою прокладкою зверху та знизу. Тримається планка на одному гвинті з накатаною головкою, розташованою на звороті піддону. Опора може підтримувати відеокарти довше 225 мм у слотах розширення з першого по п'ятий, або у слотах з другого по шостий (залежно від орієнтації Г-подібного кріплення по вертикалі). Оскільки сама вона знаходиться на відстані 295 мм від задньої панелі, опору доведеться зняти при встановленні материнських плат формату E-ATX (що мають ширину 330 мм).

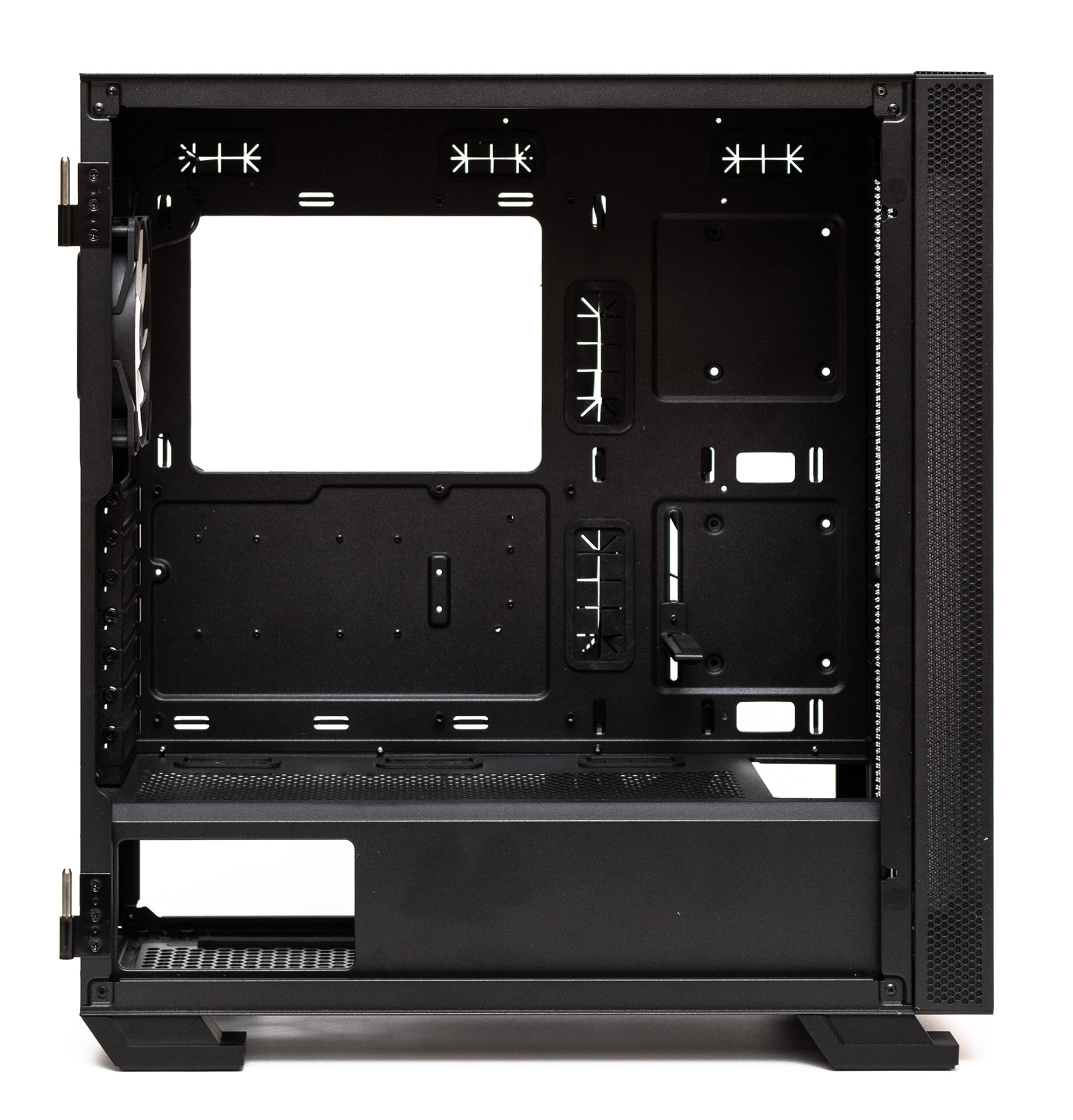

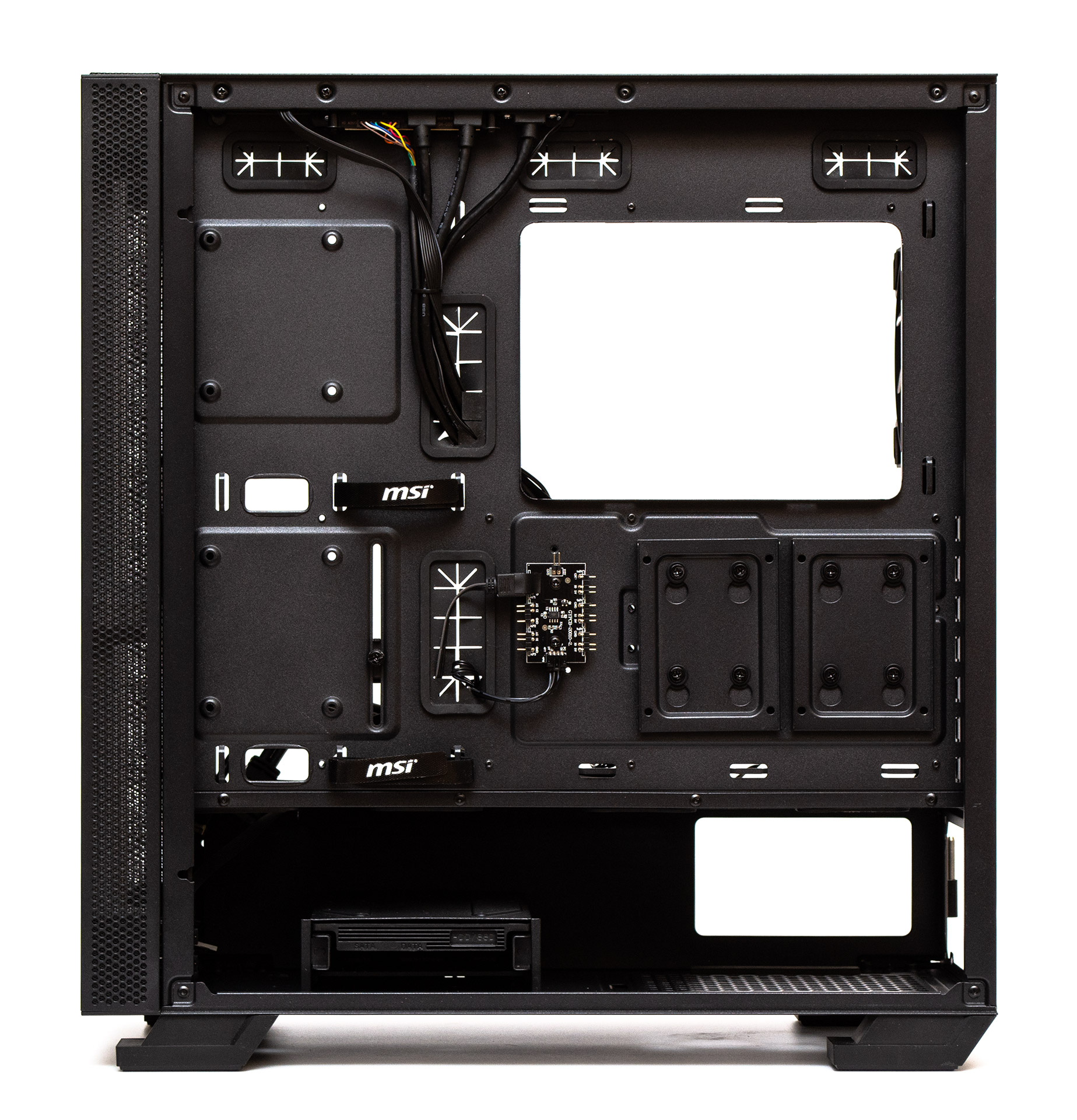

Запас простору для укладання проводів від піддона материнської плати до бічної панелі складає 25 мм. Для підсилювальної пластини процесорного кулера є великий прямокутний виріз. Для протягування кабелів є п'ять закритих гумовими шторками отворів у піддоні. Всі вушка для кабельних стяжок розташовані в правильних місцях, а в центральній частині є дві багаторазові стяжки-липучки, що дуже зручно.

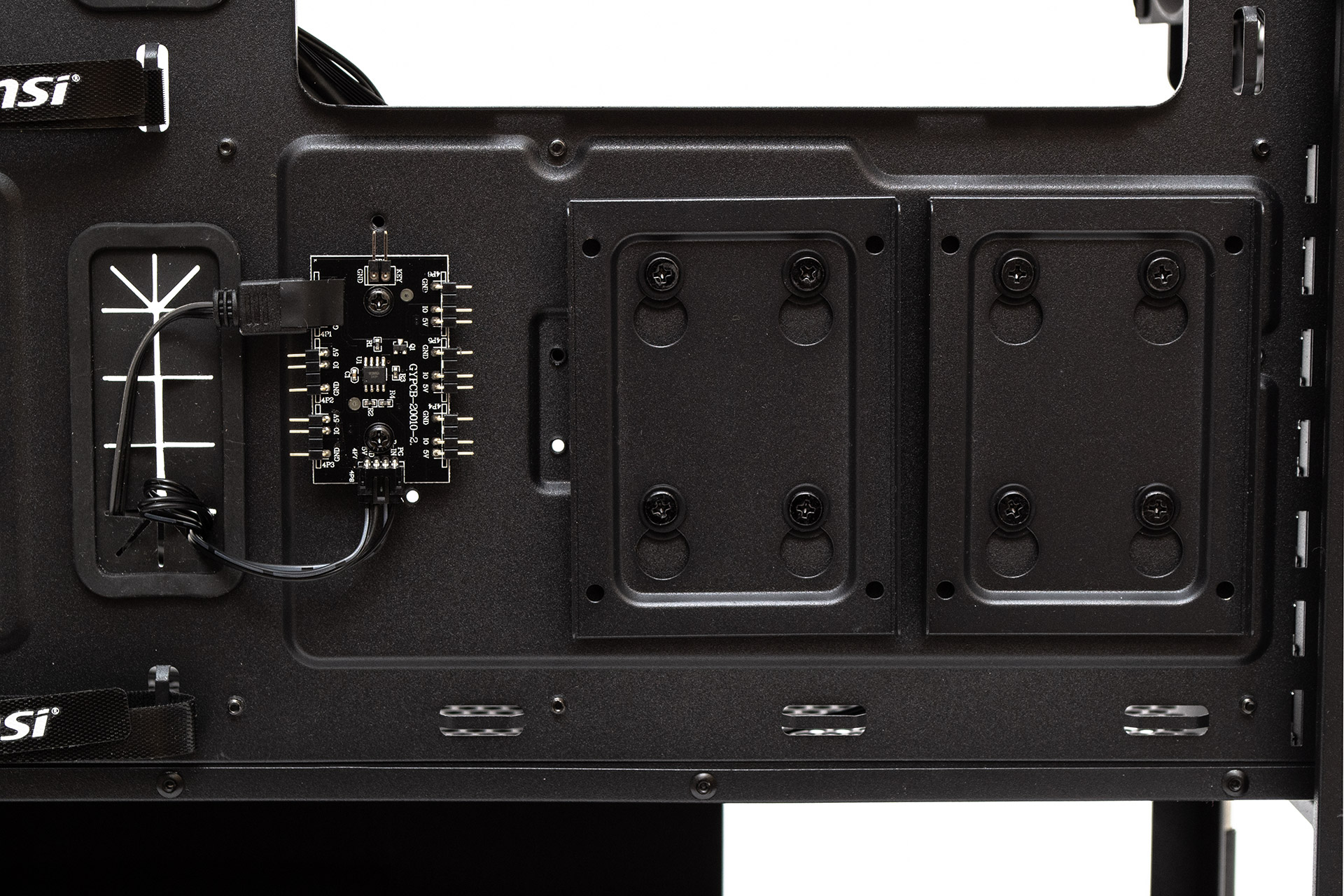

Для двох 2,5″ дисків є окремі кошики внизу праворуч, які тримаються на чотирьох гумових гвинтах та просто знімаються у напрямку вгору. Зліва від них пригвинчений контролер ARGB-підсвічування. Він підтримує шість пристроїв з роз'ємом +5VDG. Нагорі плати є роз'єм на два контакти для перемикання режимів підсвічування.

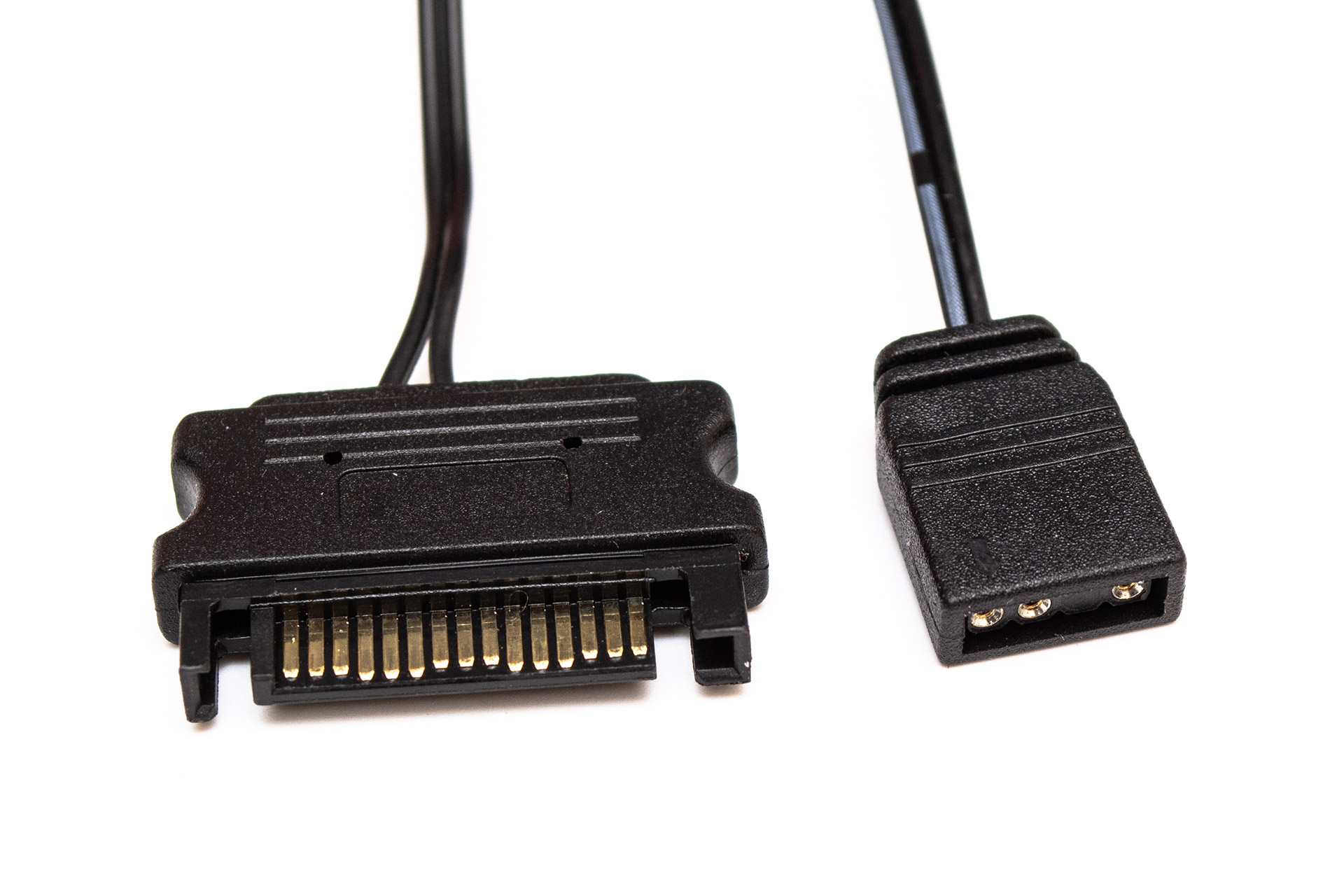

Унизу з контролера виходить роз'єм SATA Power для підключення живлення та +5VDG контакт для синхронізації управління підсвічуванням з материнською платою.

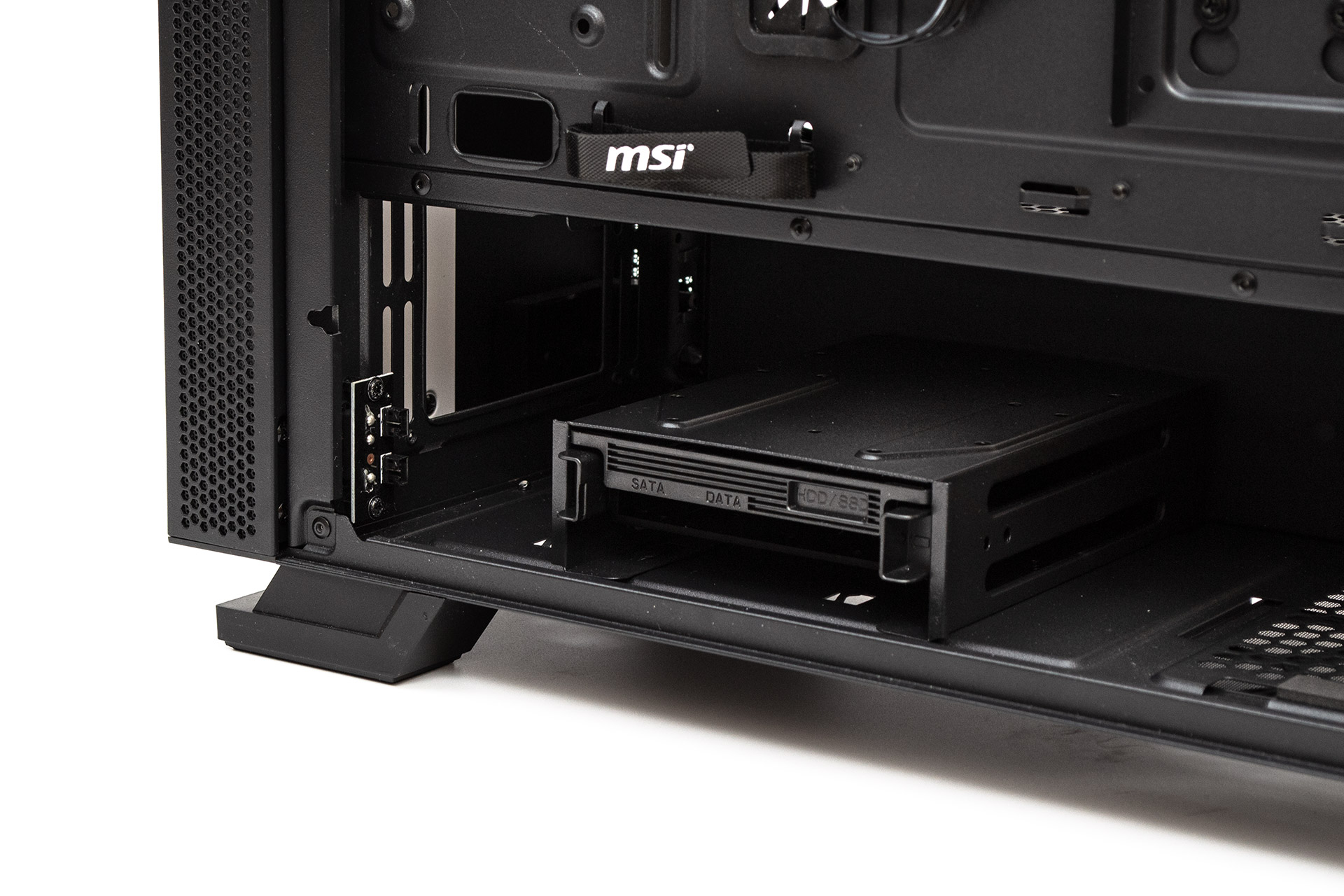

Кошик для двох 3,5″ або 2,5″ дисків тримається на чотирьох зачепах та двох гвинтах із боку нижньої панелі. Її можна зрушити вперед, залишивши 35 мм запасу простору під вентилятори та 255 мм під блок живлення, або назад — 65 мм під пропелери та 225 мм для БЖ. Ліворуч від кошика є плата, з якої виходить кабель підсвічування передньої панелі.

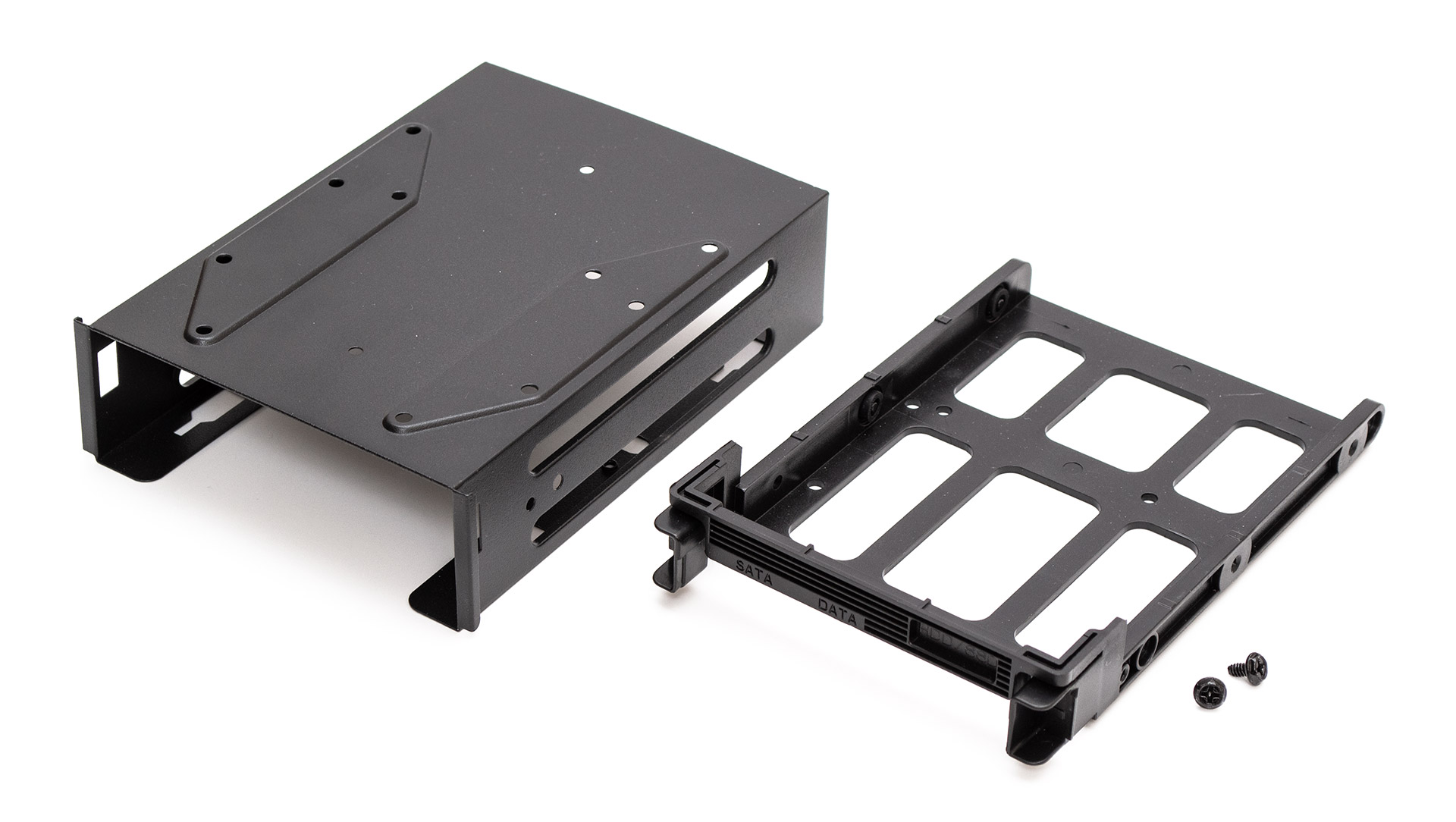

На кошик зверху можна гвинтами зафіксувати один 3,5″ або 2,5″ накопичувач. У знімний пластиковий лоток 2,5″ диск теж ставиться за допомогою гвинтів, а 3,5″ жорсткий диск просто вставляється в демпфери вібрації з боків.

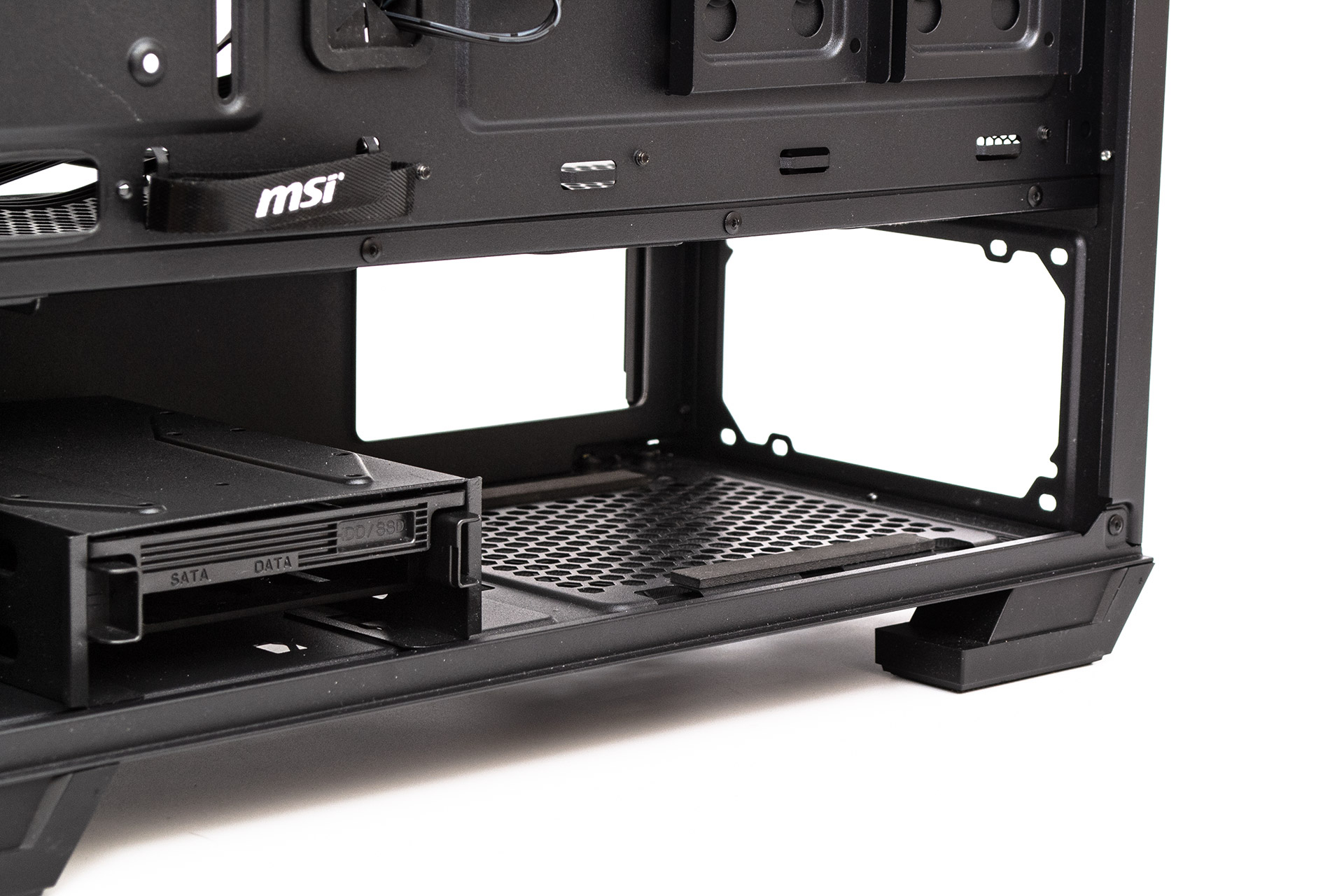

Для блоку живлення передбачено дві великі м'які гумові прокладки знизу. Якщо БЖ не надто довгий, його можна поставити, не знімаючи кошика накопичувачів.

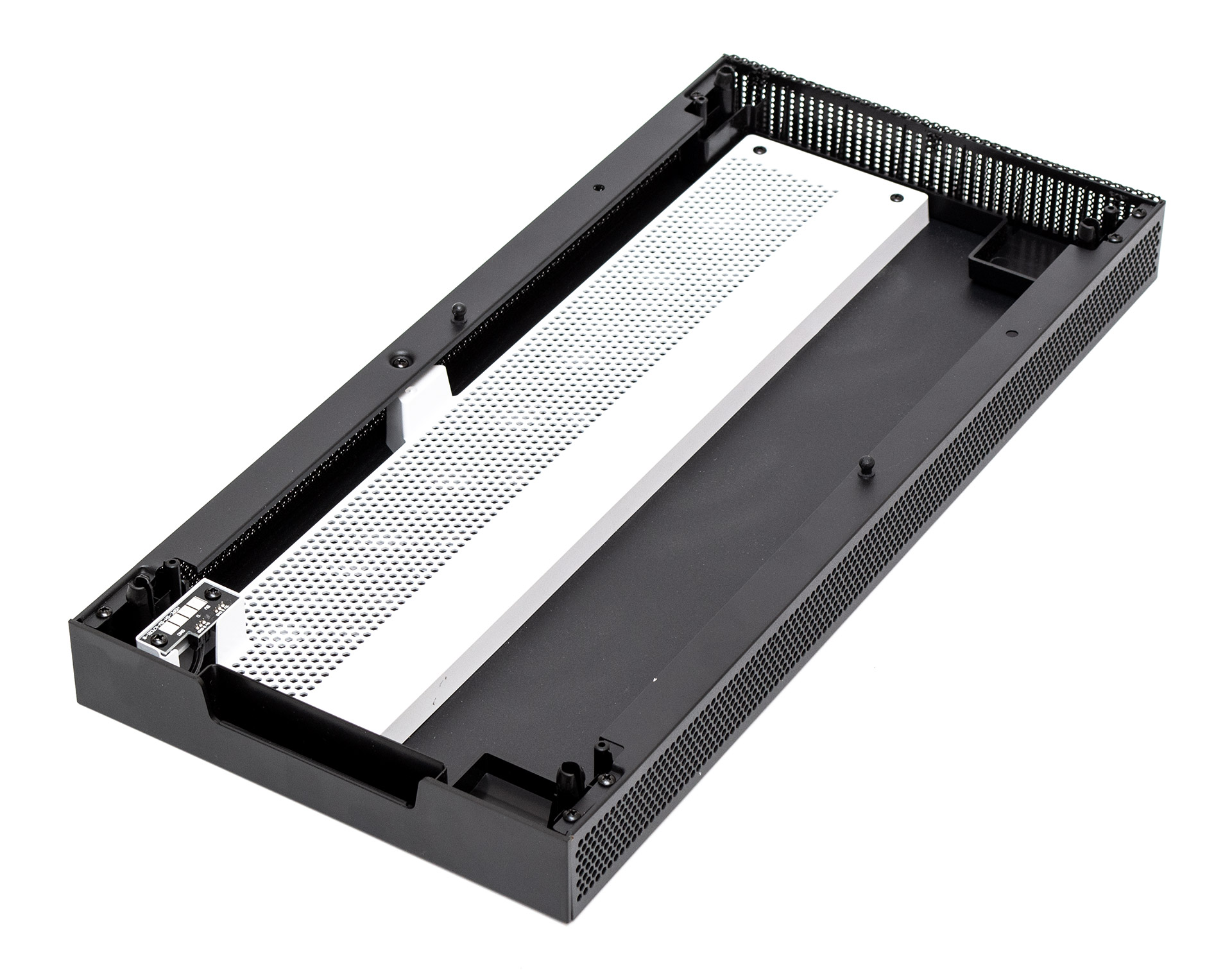

Передня панель знімається дуже легко, достатньо потягнути за виступ знизу. Жодних дротів до неї не під'єднано. Вздовж правої грані, за білою пластиковою накладкою, вбудована світлодіодна ARGB-стрічка та контактний майданчик під неї.

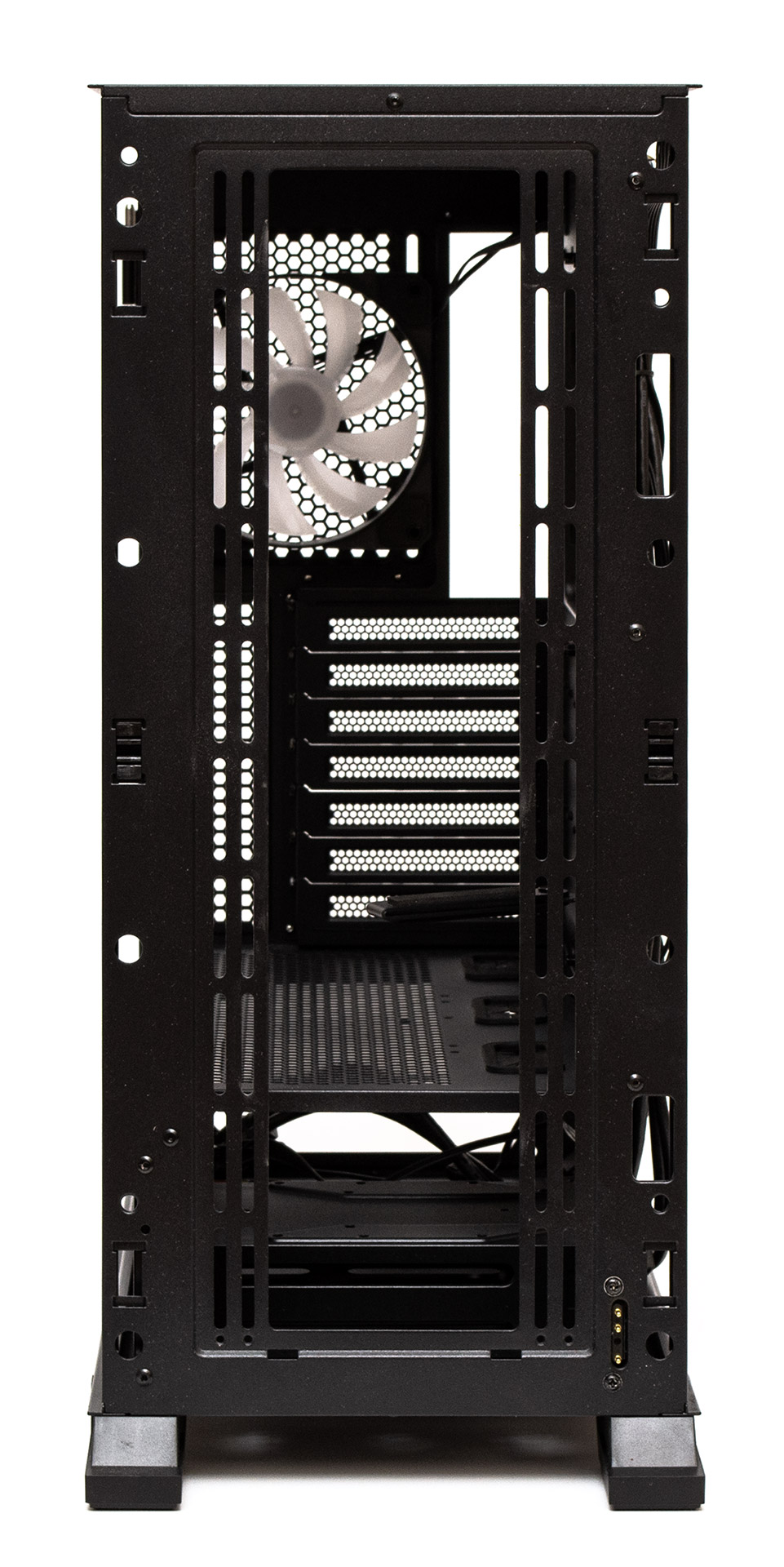

Так виглядає фронтальна металева частина корпусу без пластикового обваження:

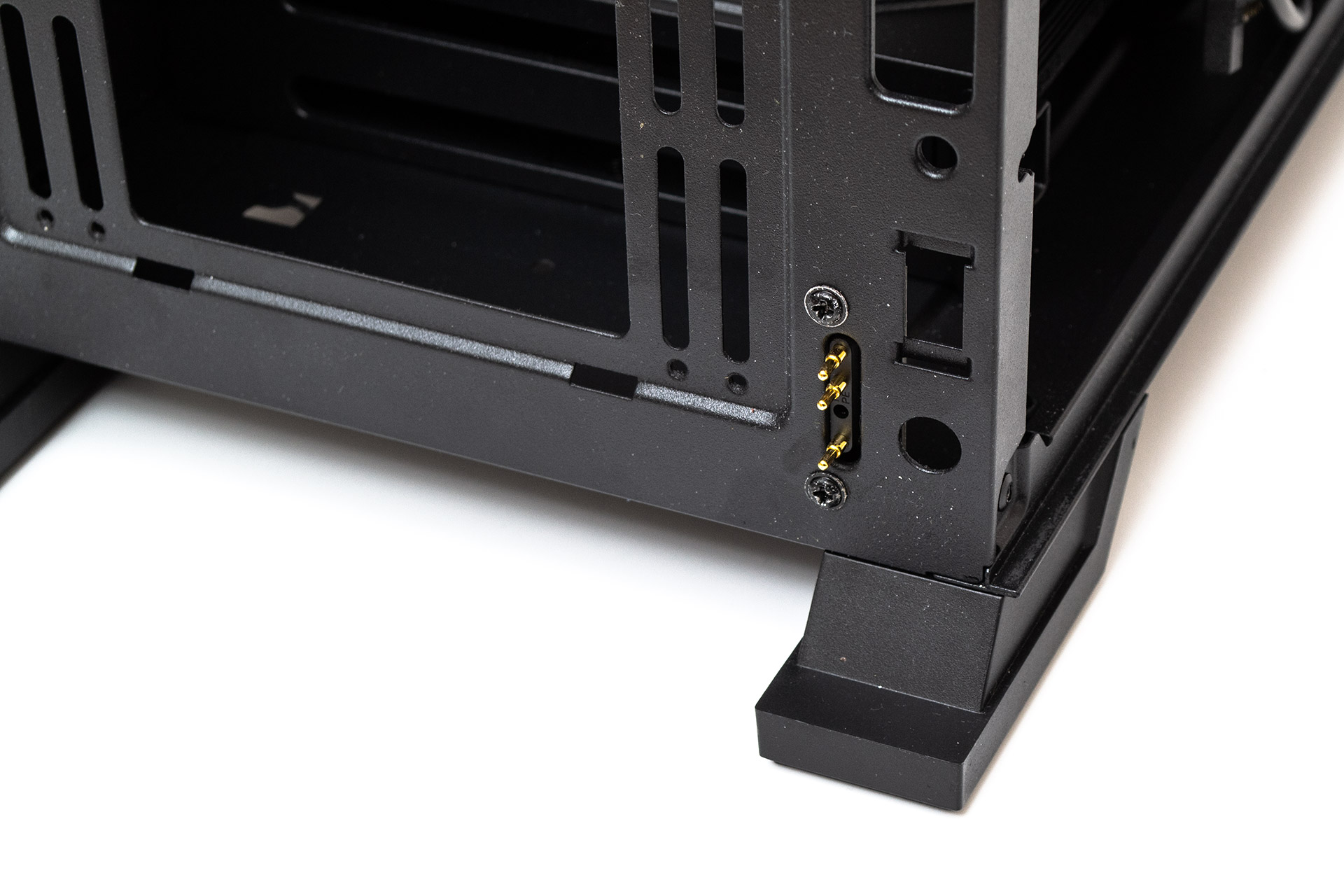

Для зручності користувача в нижньому правому куті корпусу є пружні контакти, що передають живлення для підсвічування передньої панелі.

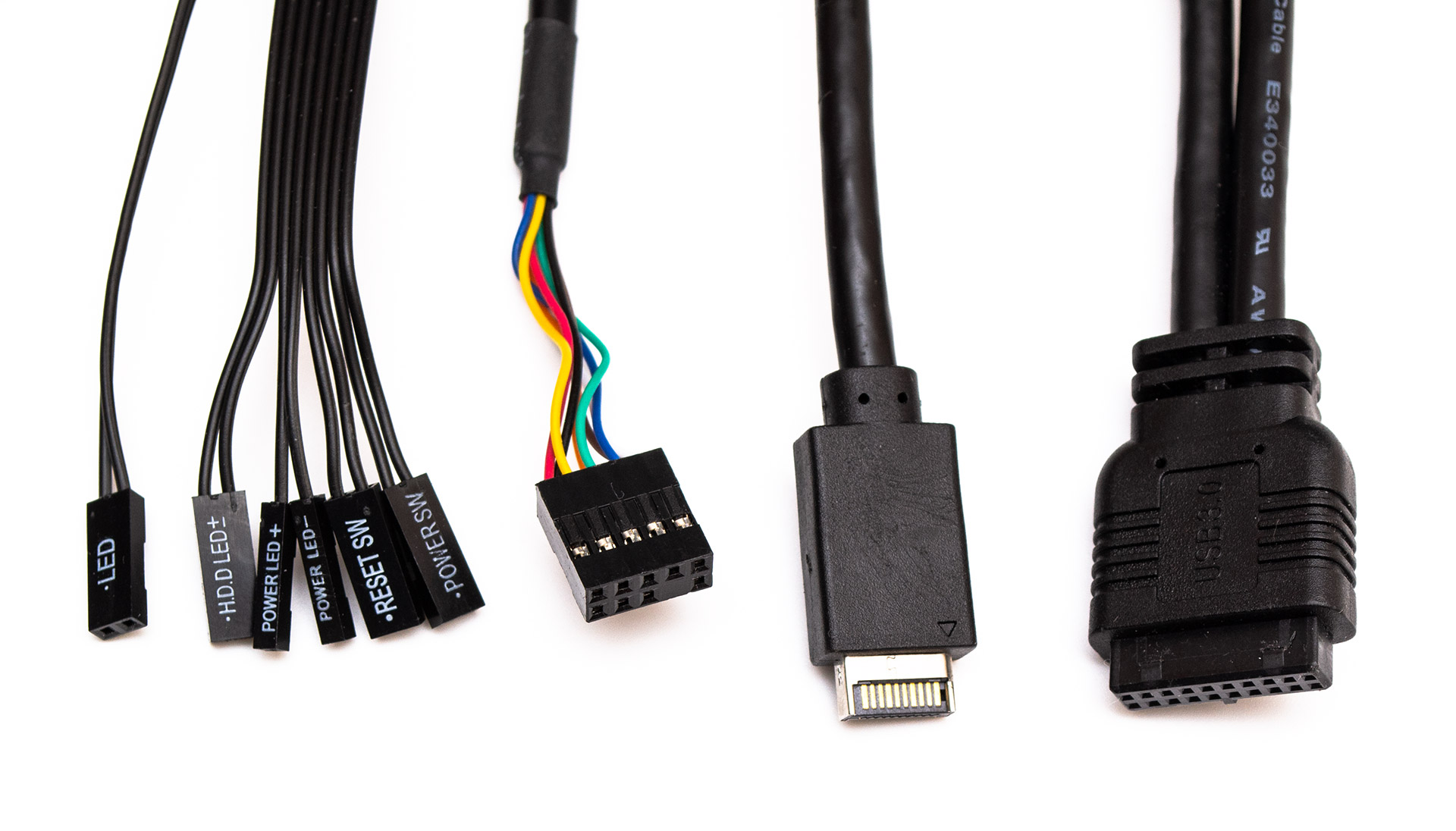

У набір кабелів від корпусу входить: кабель керування підсвічуванням на два контакти, чотири пари дротів від кнопок запуску системи та перезавантаження системи, індикатора живлення та активності накопичувачів, роз'єм HD Audio, кабель від USB Type C та конектор USB 3.0.
Перейдемо до складання системи та теплового тесту.
