Огляд корпусу Deepcool CH510 Mesh Digital

Все нове є добре забутим старим, а історія ходить колами. Ті наші читачі, які вже розміняли четвертий десяток років, напевне пам’ятають на IBM-сумісних корпусах комп’ютерів кнопку Turbo та сегментний екран із загадковими зеленими цифрами. Вже скотилася по неголеному обличчю скупа сльоза ностальгії? Мабуть, саме для вас компанія Deepcool створила сучасне шасі під назвою CH510 Mesh Digital, оснащене майже таким самим дисплеєм, спроможним показувати температуру процесора або відеокарти. А про те, які ще має можливості цей продукт, можна прочитати у цьому огляді.

Deepcool CH510 Mesh Digital

Характеристики

Модель Deepcool CH510 Mesh Digital
Сторінка продукту CH510 Mesh Digital
Тип корпусу Midi-Tower
Розміри, мм 470 (В) x 230 (Ш) x 455 (Д)
Матеріал Сталь, пластик, загартоване скло (4 мм)
Вага, кг 7,5
Колір Чорний
Форм-фактор E-ATX, ATX, MicroATX, Mini-ITX
Пристрої 5,25"
Пристрої 3,5" зовнішні
Пристрої 3,5" / 2,5" внутрішні 2 / 3
(один 2,5" диск встановлюється замість 3,5" накопичувача)
Кількість слотів розширення 7
Вентилятори верхні — 3 x 120 мм / 2 x 140 мм
передні — 3 x 120 мм / 2 x 140 мм
задні — 1 x 120 мм (встановлено) / 1 x 140 мм
внутрішні — 2 x 120 мм
Радіатори верхні — 1 x 120/140/240/280/360 мм
передні — 1 x 120/140/240/280/360 мм
задні — 1 x 120/140 мм
Роз'єми інтерфейсів 1 x USB 3.0, 1 x USB Type C, 1 x 3,5-мм комбінований аудіороз'єм для гарнітури
Особливості Вбудований дисплей температури процесора та відеокарти. Ліва магнітна бокова панель із загартованого скла. Знімні пилові фільтри БЖ, передньої та верхньої панелі (магнітні). Тримач відеокарти.
Ціна, грн 4499


Пакування та комплект постачання

Deepcool зазвичай економить на оформленні пакування. І це добре, оскільки покупцю не потрібно переплачувати зайвого за те, на що йому байдуже. Отже, корпус надходить у продаж у звичайній картонній коробці, в якій по бортах є вирізні ручки для перенесення. А усю необхідну інформацію та зображення продукту можна знайти на невеликій наклейці, що приліплена частково збоку та на фронті. Товар від пошкоджень захищають зсередини два демпфери з пінопласту, поліетиленовий пакет і клейкі плівки на скляних та глянцевих елементах шасі.

Deepcool CH510 Mesh Digital

У комплекті є наступні деталі:

  • інструкція користувача;
  • вісім довгих гвинтів для кріплення вентиляторів на кожух БЖ;
  • чотири металеві опори материнської плати;
  • перехідник під викрутку для встановлення опор материнської плати;
  • 11 одноразових пластикових кабельних стяжок;
  • дев’ять шурупів для монтажу вентиляторів;
  • вісім гвинтових шпильок для кріплення 2,5" накопичувачів;
  • 12 гвинтів для фіксації 3,5" накопичувачів у кошику;
  • шість корпусних гвинтів для БЖ та відеокарти;
  • 22 маленьких гвинти для материнської плати та 2,5" накопичувачів.


Deepcool CH510 Mesh Digital

Зовнішній вигляд

Deepcool CH510 Mesh Digital має традиційну прямокутну форму, тому усі зусилля дизайнерів явно були зосереджені на фронтальній панелі. Зверху знаходиться скляна вставка з дисплеєм. Хоча самого екрану там небагато — лише квадратик по центру. Далі та до самого низу йде металева вентиляційна решітка. По боках вона підкреслена глянцевими заокругленими гранями, за якими ховаються вузькі вертикальні вентиляційні отвори. І нарешті, по сторонах зроблені виступи з матового пластику. Загалом виглядає усе це непогано. Стримано і практично.

Deepcool CH510 Mesh Digital

Логотип з написом Deepcool розташований по центру верхньої грані передньої панелі. Органи керування та зовнішні порти зміщені направо. Якщо йти спереду, то тут є кнопка запуску ПК, порт USB Type C, комбінований 3,5-мм аудіороз'єм для гарнітури, порт USB 3.0, клавіша перезавантаження та точковий білий світлодіодний індикатор активності накопичувачів.

Deepcool CH510 Mesh Digital

Ліва бокова панель повністю скляна та прозора. Тримається на зачепах знизу та магнітах зверху. Знімається у напрямку в сторону, а потім догори.

Deepcool CH510 Mesh Digital

Для зручності у відкиданні панелі позаду є маленький зачеп. До речі, крізь нього боковину можна надійно зафіксувати гвинтом. А ще скло саме тримається у напіввідкритому стані за напрямні рамки знизу. Тому можна не переживати, що воно випадково вислизне та розіб’ється.

Deepcool CH510 Mesh Digital

Товщина ледь тонованого загартованого скла складає 4 мм. Металеві елементи кріплення на верхній та нижній гранях приклеєні до скла. А вздовж передньої та задньої граней приклеєні м’які ущільнювачі.

Deepcool CH510 Mesh Digital

Права боковина повністю металева та рівна. Тримається на двох фіксованих гвинтах з накатаною голівкою та має штамповану ручку для зручності демонтажу. Відкривається у напрямку назад та в сторону. А знизу є фігурна вентиляційна решітка з квадратних отворів по всій довжині. З якою метою її там зробили можна лише здогадуватися.

Deepcool CH510 Mesh Digital

Міцності правій боковій панелі надають вигнуті профілі жорсткості всередині на гранях. На звороті нижньої решітки наклеєна додаткова металева сітка для захисту від пилу.

Deepcool CH510 Mesh Digital

Верхня панель являє собою повністю вентильовану решітку, закриту магнітним пиловим фільтром, зробленим з тонкої металевої сіточки. Довгі отвори на решітці дозволяють закріпити під нею три 120-мм вентилятори, або два 140-мм пропелери.

Deepcool CH510 Mesh DigitalDeepcool CH510 Mesh Digital

Задня панель має стандартну конфігурацію. Навпроти тилових портів материнської плати розташована решітка під один 120-мм або 140-мм вентилятор. Довгасті отвори кріплення дозволять регулювати висоту 120-мм пропелера в межах 18 мм. Для 140-мм пропелера передбачено лише одну фіксовану позицію. Нижче маємо сім слотів для карт розширення PCI-E, прикритих багаторазовими вентильованими заглушками. Навпроти них є ще одна вентиляційна решітка. Кріплення блока живлення дозволяють розміщати його лише в орієнтації вентилятором униз.

Deepcool CH510 Mesh Digital

Знизу видно сліди економії. Під БЖ помітні рейки для великого знімного фільтра. Натомість тут присутній найпростіший варіант у вигляді металевої сіточки, яку не дуже зручно буде чистити. Між передніми ніжками є кріплення кошика накопичувачів. Саме звідси потрібно буде викручувати два гвинти, щоб зняти його. Знизу пластикової передньої панелі є заглиблення, за яке її також легко можна знімати.

Deepcool CH510 Mesh Digital

Чотири пластикові ніжки розташовані по кутах. Знизу на них є м’які наклейки. Висота ніжок складає 21 мм.

Deepcool CH510 Mesh Digital

Подивимось на внутрішню конструкцію.

Внутрішня будова

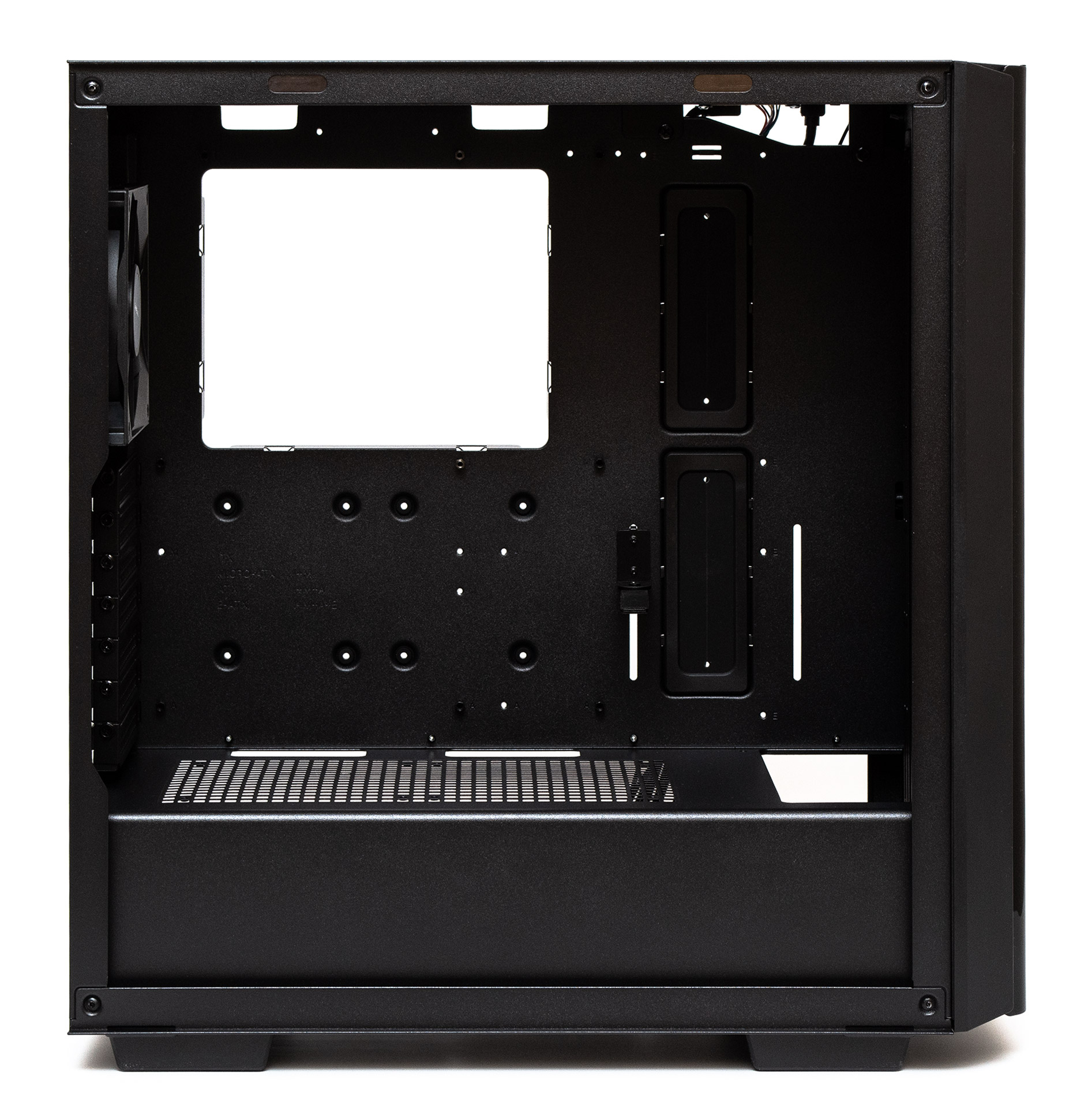

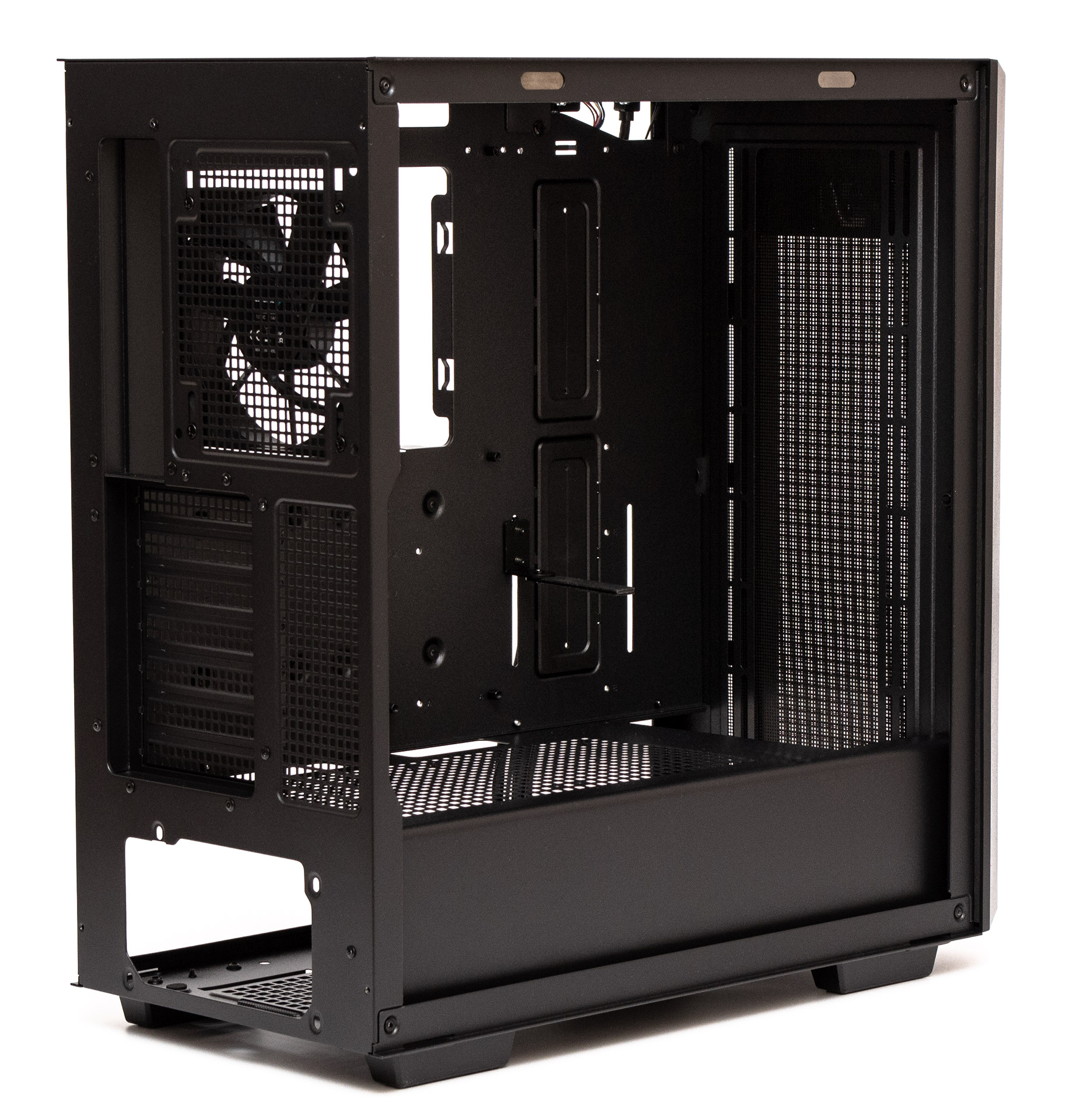

Корпус Deepcool CH510 Mesh Digital підтримує у вертикальному положенні материнські плати формату E-ATX (повної довжини), ATX, MicroATX та Mini-ITX. Максимальна виміряна висота охолодження процесора складає 185 мм (офіційно заявлено 175 мм). Максимальна довжина для відеокарт фактично дорівнює 395 мм за умови відсутності передніх вентиляторів (заявлено виробником — 380 мм). Офіційно довжина блока живлення може складати до 170 мм. Але фактично, з кошиком накопичувачів посунутим максимально назад, ця цифра дорівнює 200 мм, а вперед — 226 мм навіть з запасом під поворот дротів.

Deepcool CH510 Mesh Digital

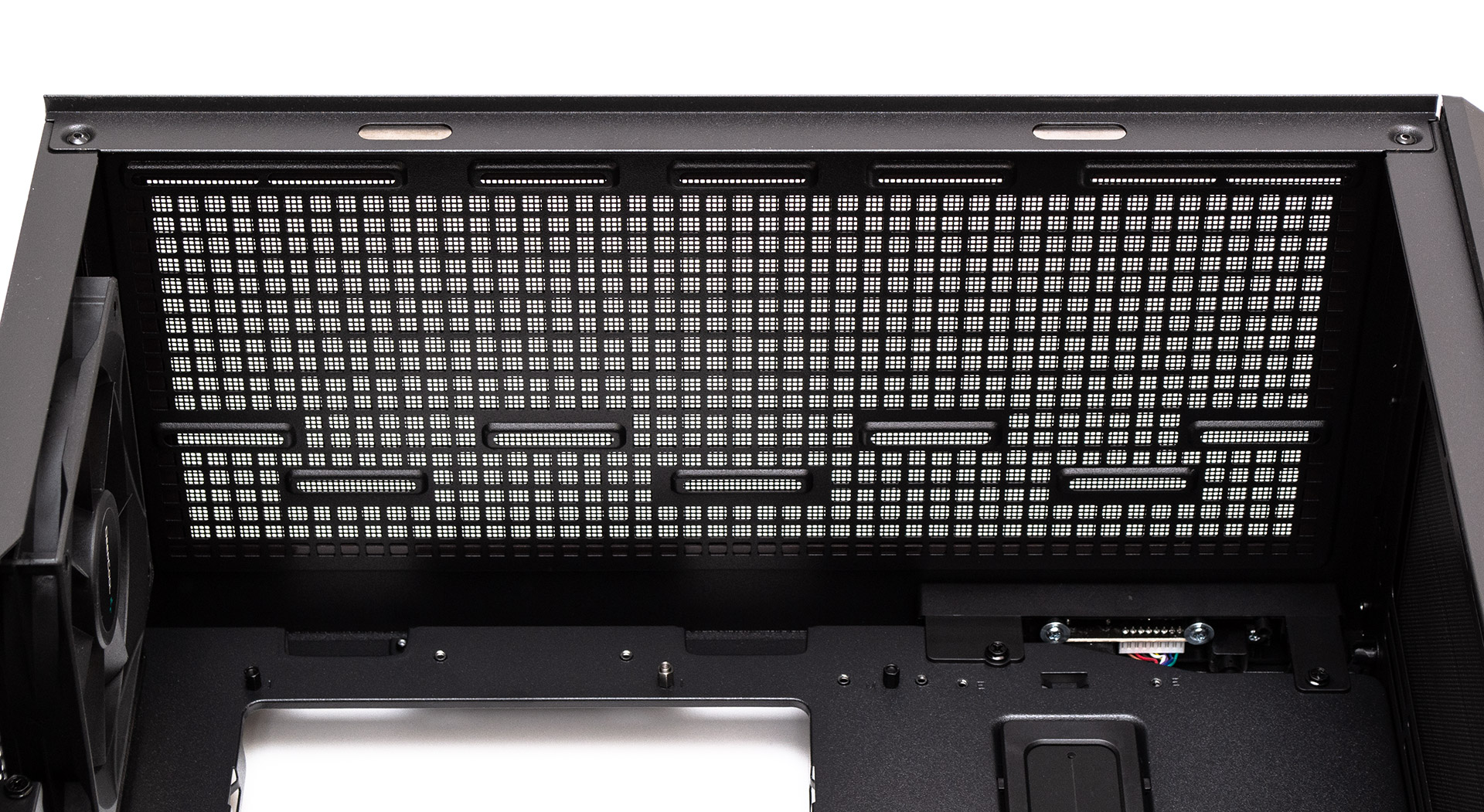

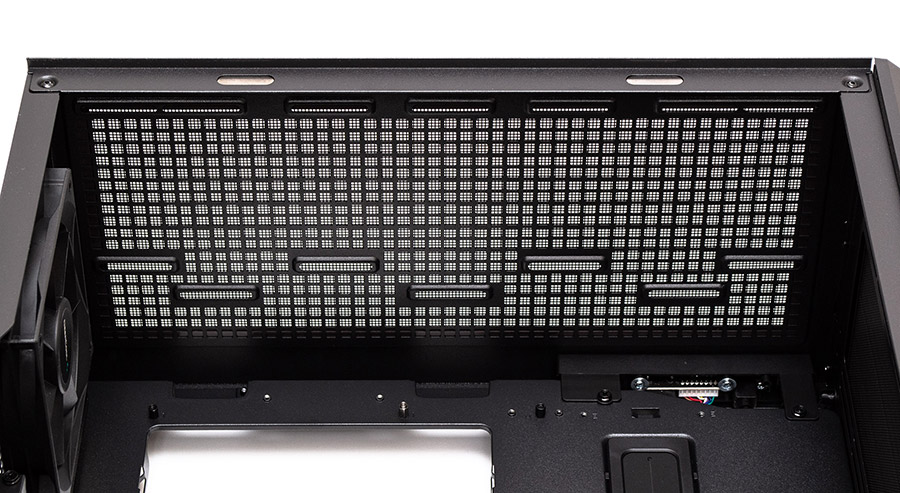

Обсяг простору під верхньою панеллю до межі материнської плати складає 35 мм. Сюди стане три вентилятори типорозміру 120 мм, або два вентилятори формату 140 мм, або система рідинного охолодження формату від 120 до 360 мм. Усі посадкові місця зміщені в сторону від материнської плати, щоб максимально зменшити ймовірність конфлікту з нею.

Deepcool CH510 Mesh Digital

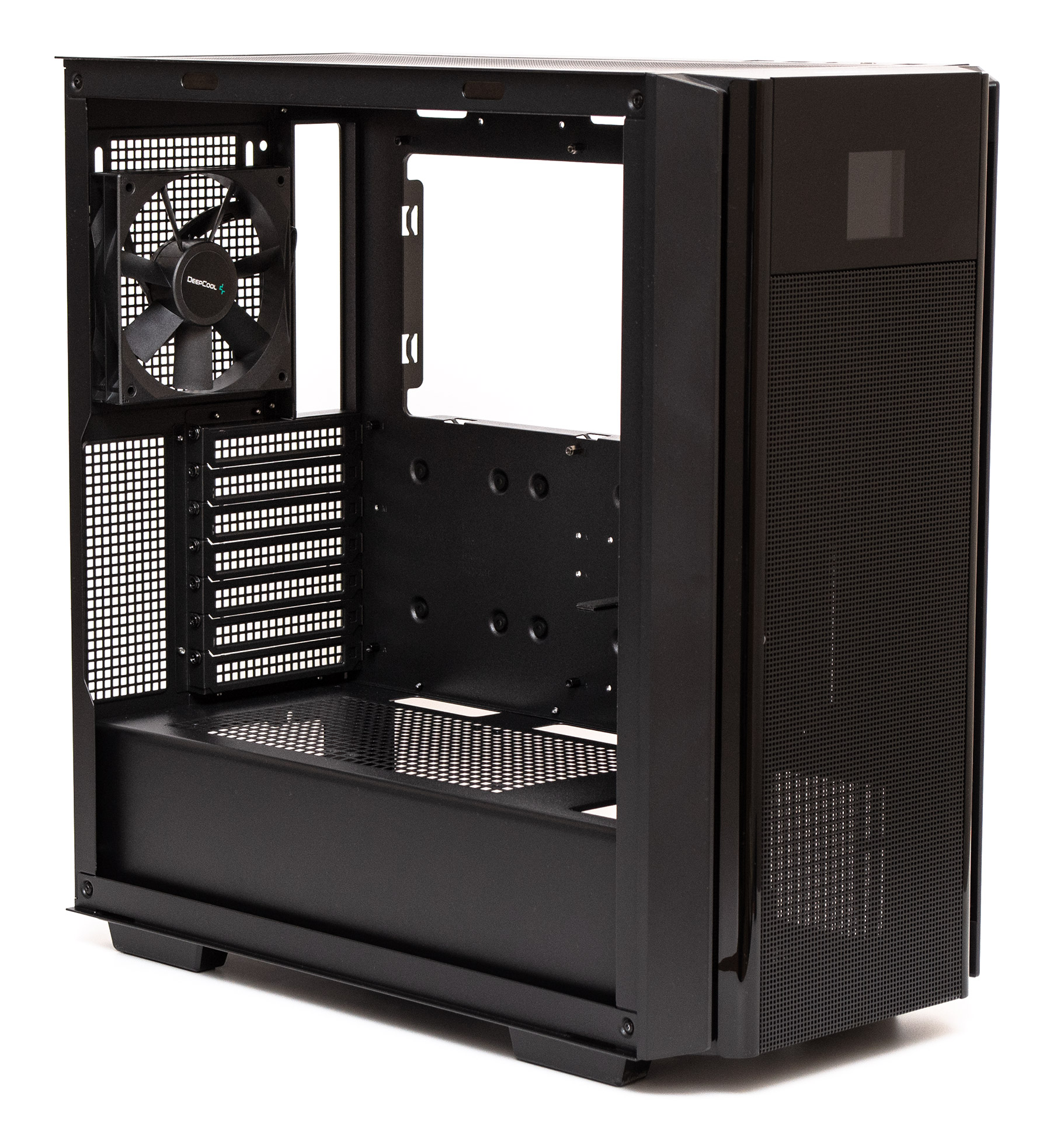

Позаду на витяг повітря з корпусу закріплено 120-мм вентилятор. Всі слоти розширення фіксуються звичайними гвинтами.

Deepcool CH510 Mesh Digital

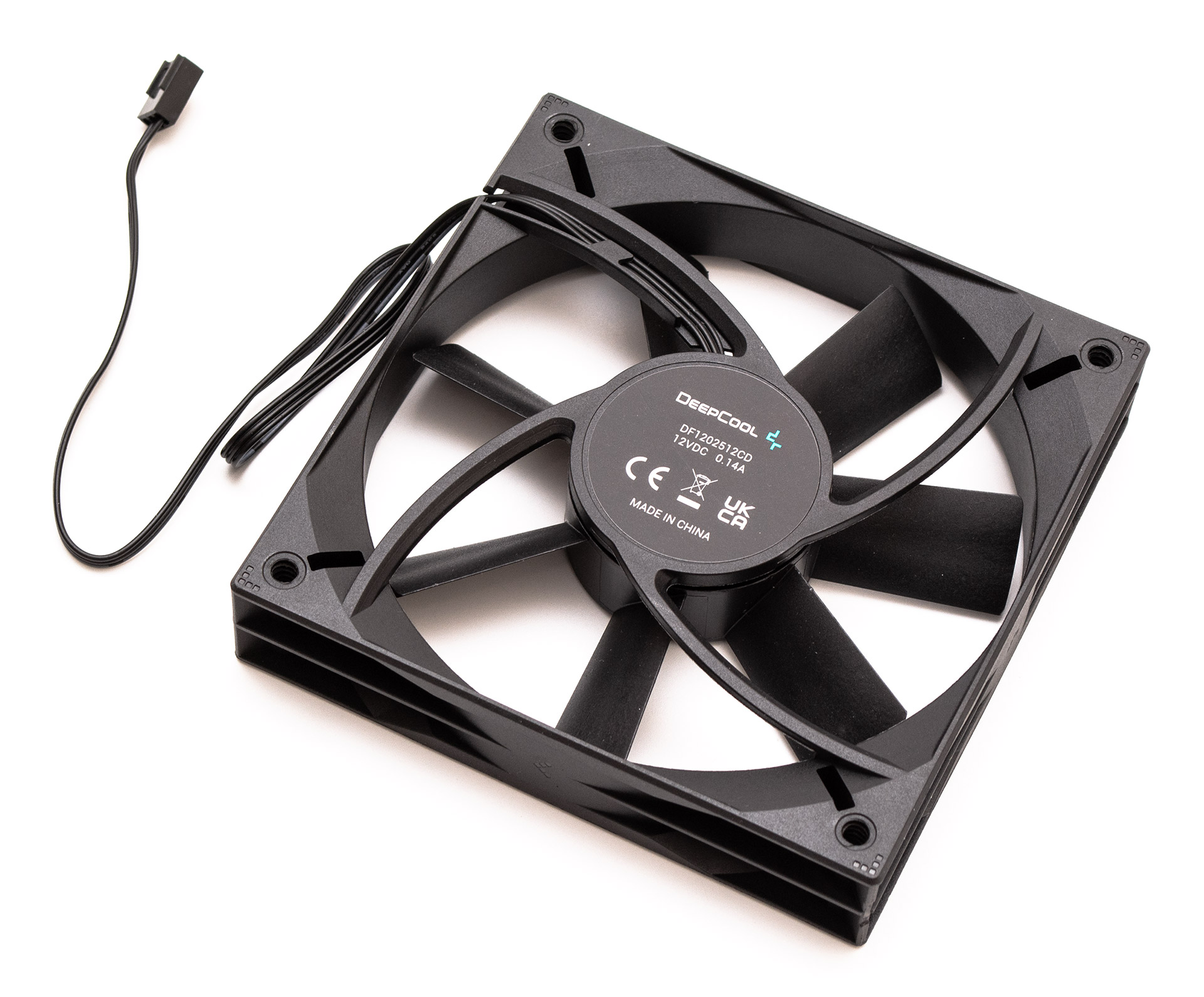

Вентилятор з маркуванням DF1202512CD має крильчатку, що складається з сімох повністю прямих лопатей зі стандартними кутами нахилу. Максимальна швидкість пропелера становить приблизно 1300 об/хв. Тип підшипника невідомий. Живлення здійснюється через трьохконтактний кабель довжиною 340 мм.

Deepcool CH510 Mesh Digital

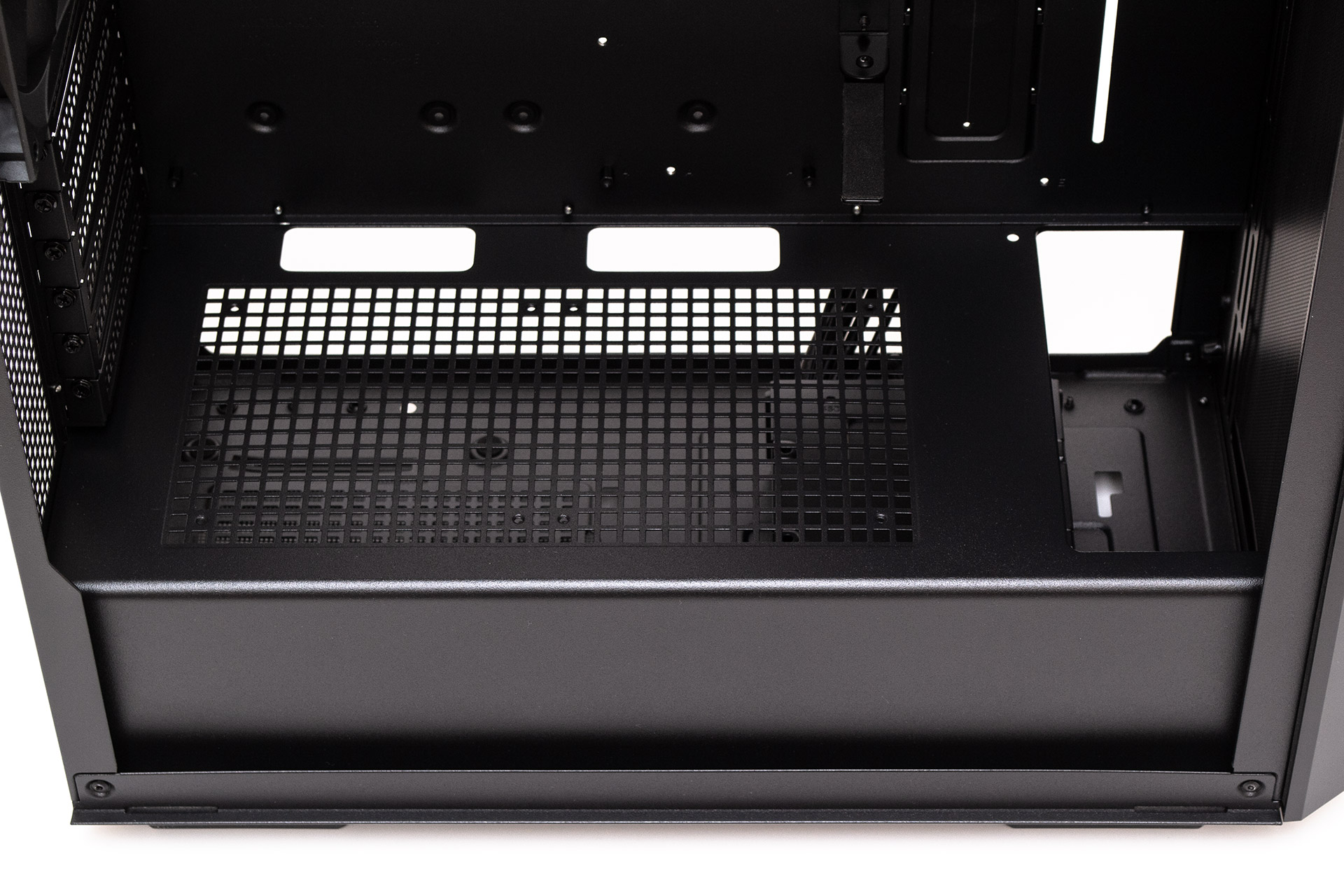

Нижня частина корпусу закрита вентильованим декоративним кожухом. Зверху на ньому є решітка з квадратними отворами, куди довгими гвинтами можна закріпити два 120-мм вентилятори. Ближче до піддона присутні два великі отвори для прокладання кабелів. Передній виріз під вентилятори має глибину в 74 мм.

Deepcool CH510 Mesh Digital

Передня панель відкрита. По боках є вертикальні посадкові місця під три 120-мм або два 140-мм вентилятори. Або під систему СРО формату від 120 до 360 мм, за умови дотримання допустимої товщини.

Deepcool CH510 Mesh Digital

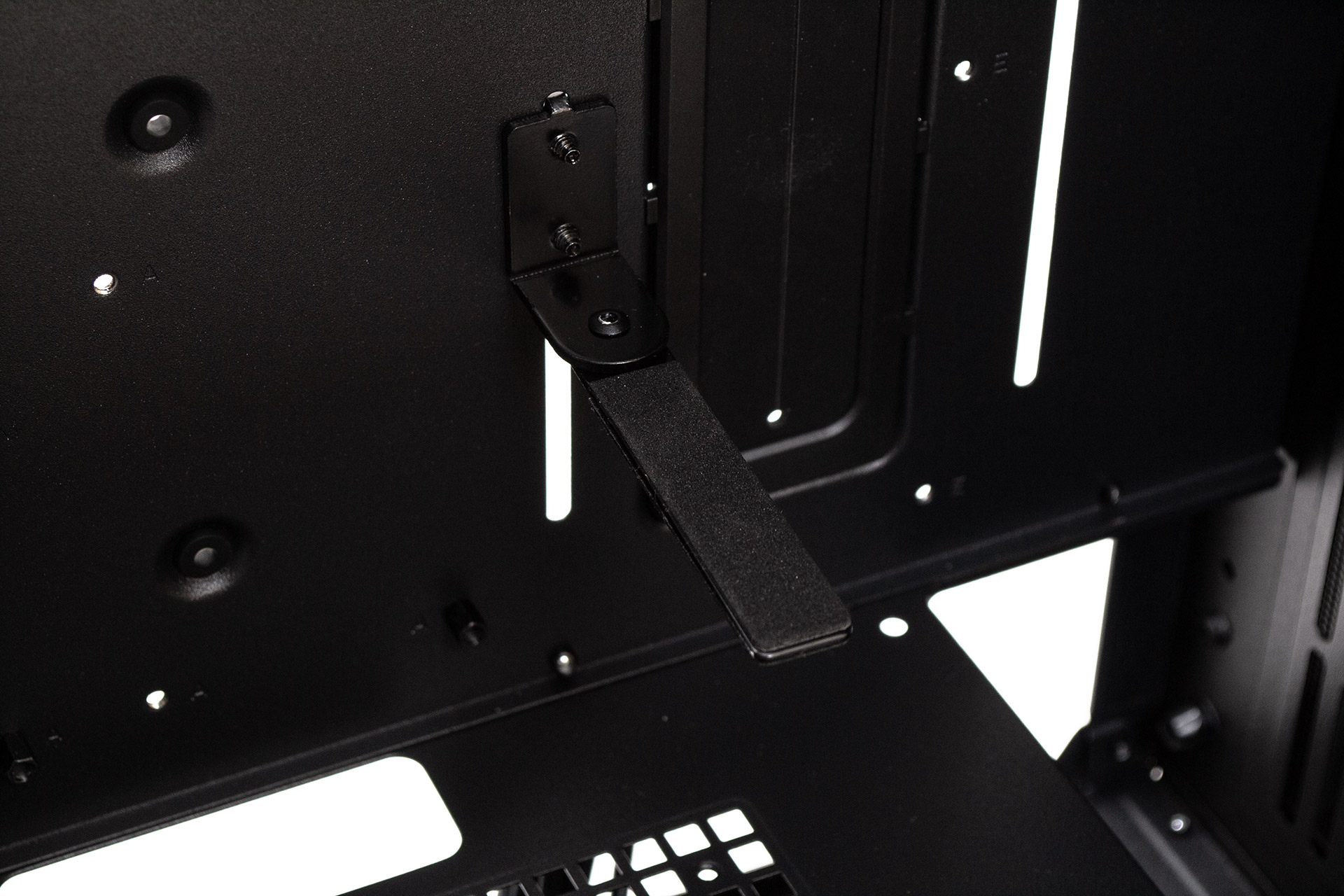

Для підтримки відеокарти передбачено спеціальний Г-подібний шарнір. Він кріпиться до піддона двома гвинтами з накатаною голівкою. Регулювання можливо з першого по шостий слоти по висоті. Для цього можливо потрібно буде знімати його та перевертати. Підпора повертається вліво та вправо. З обох сторін вона обклеєна м’яким матеріалом. Мінімальна довжина підтримуваної відеокарти складає 190 мм. Якщо буде встановлена материнська плата формату E-ATX, підпірку можна закріпити у виріз правіше, а мінімальна довжина підтримки збільшиться до 265 мм.

Deepcool CH510 Mesh Digital

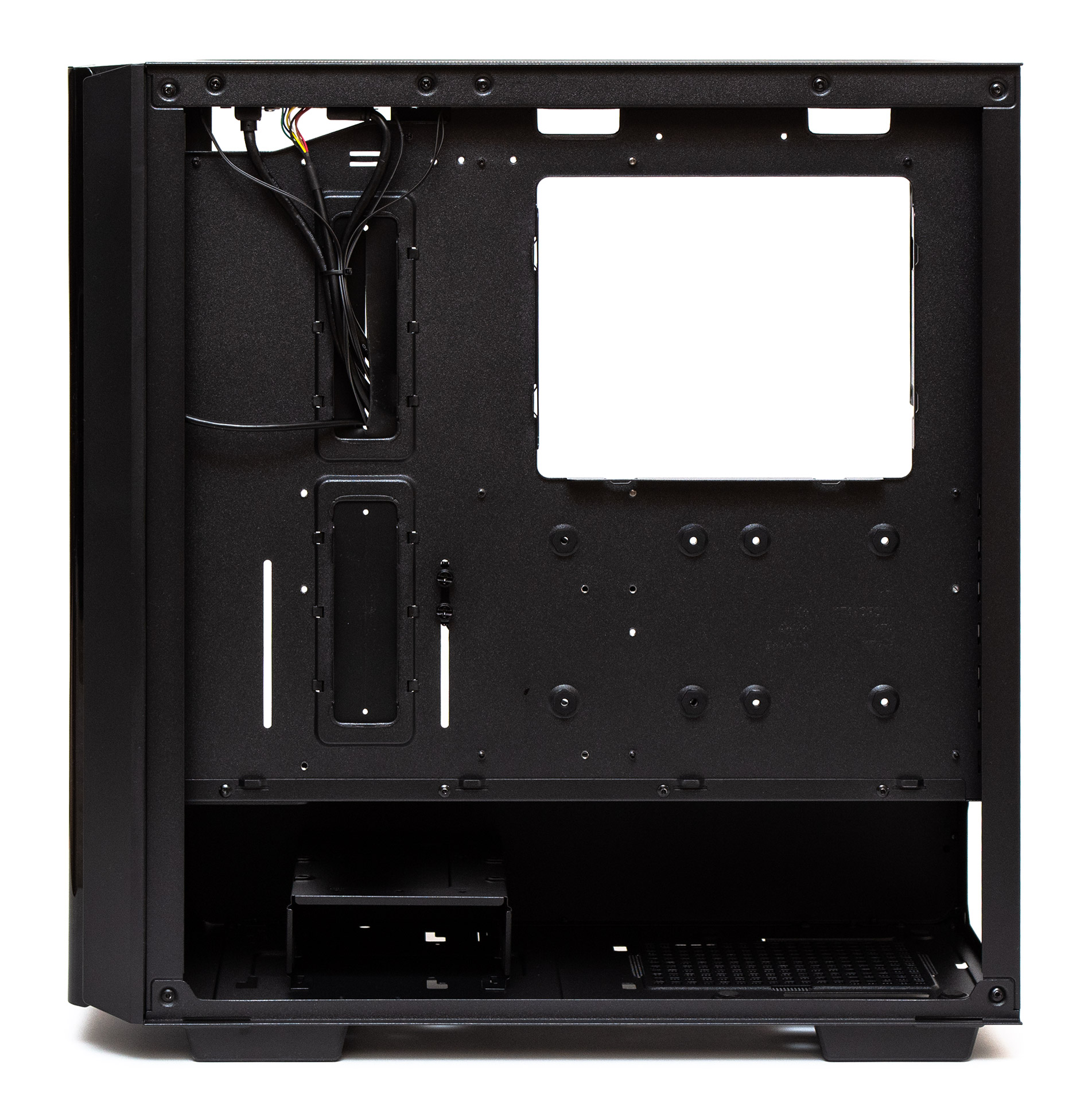

За піддоном материнської плати цього корпусу є запас простору до бокової панелі у 29 мм, для вкладання кабелів. Присутній великий виріз для підсилювальної пластини процесорного кулера, три малих горизонтальних та два великих вертикальних отвори для протягування дротів. 19 кріплень для кабельних стяжок рівномірно розподілені по піддону, частина з них знаходиться на відвернутих гранях великих отворів.

Deepcool CH510 Mesh Digital

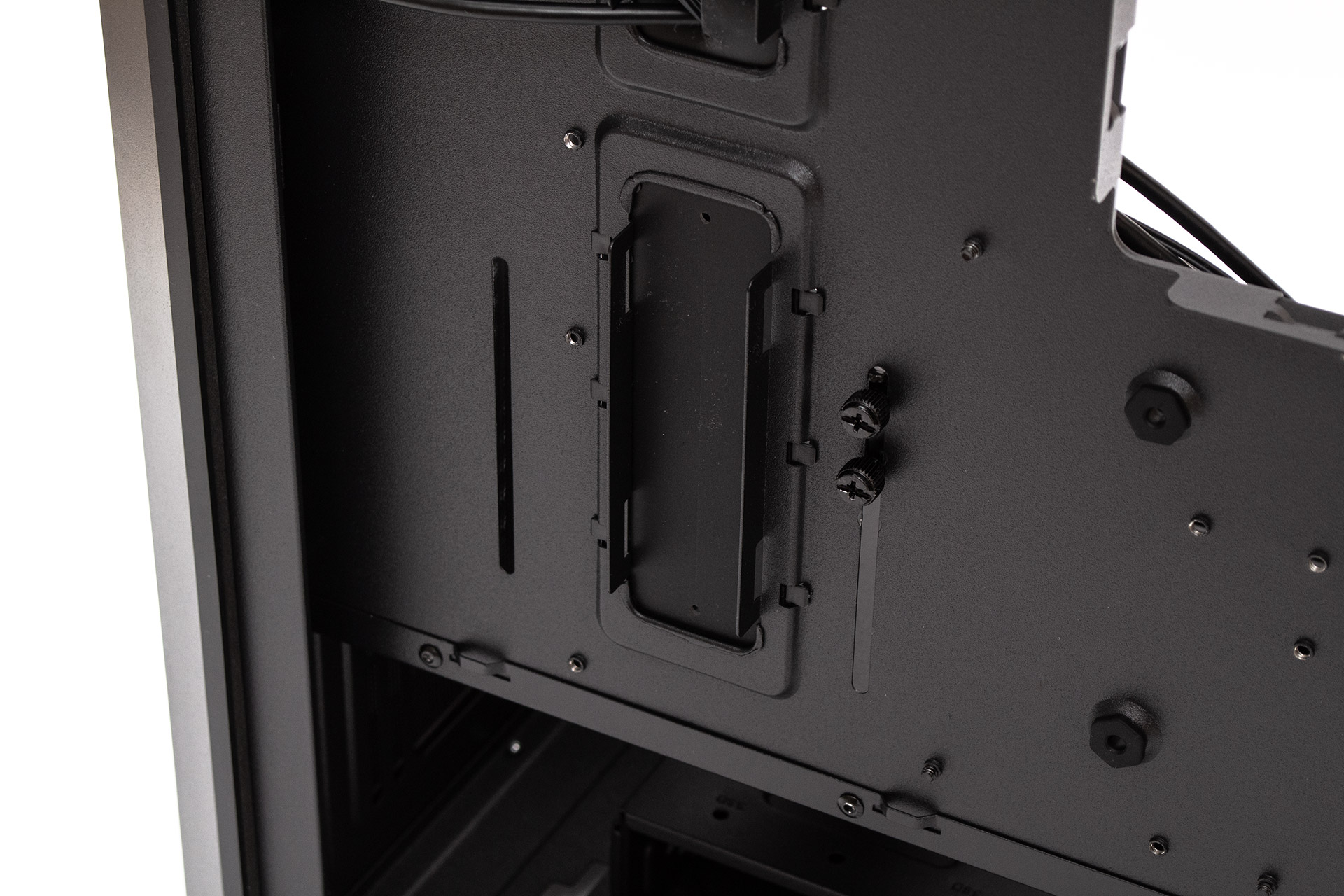

Два великі вертикальні отвори для кабелів закриті вдалими гумовими шторками.

Deepcool CH510 Mesh Digital

Для двох 2,5" накопичувачів є посадкові місця позаду піддону. В них вставлені гумові демпфери. Для кріплення диска потрібно прикрутити до нього знизу шпильки та просто встромити в ці отвори.

Deepcool CH510 Mesh Digital

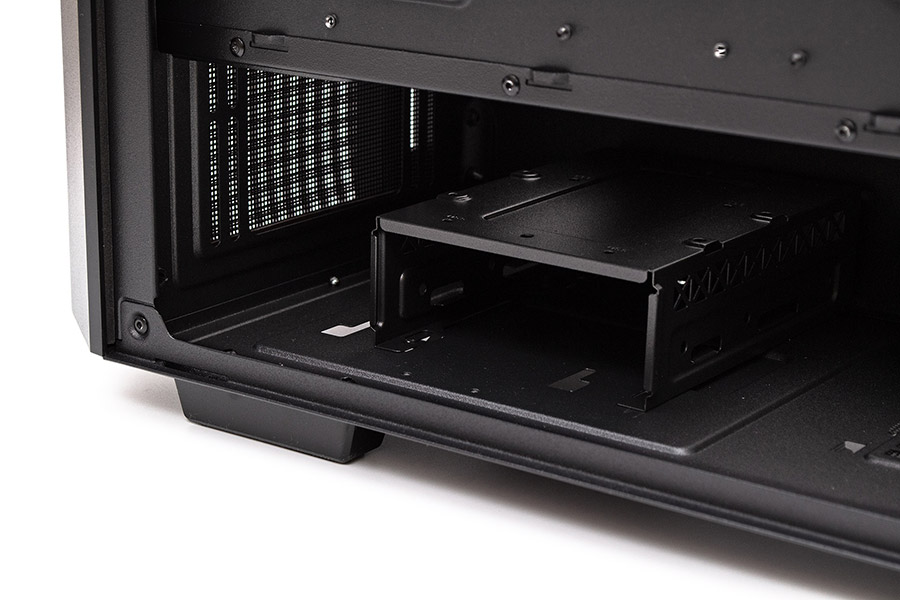

Кошик накопичувачів знімний та має два можливі положення фіксації. В передньому положенні перед ним є лише 35 мм простору. Якщо відсунути його назад, вийде 62 мм попереду.

Deepcool CH510 Mesh Digital

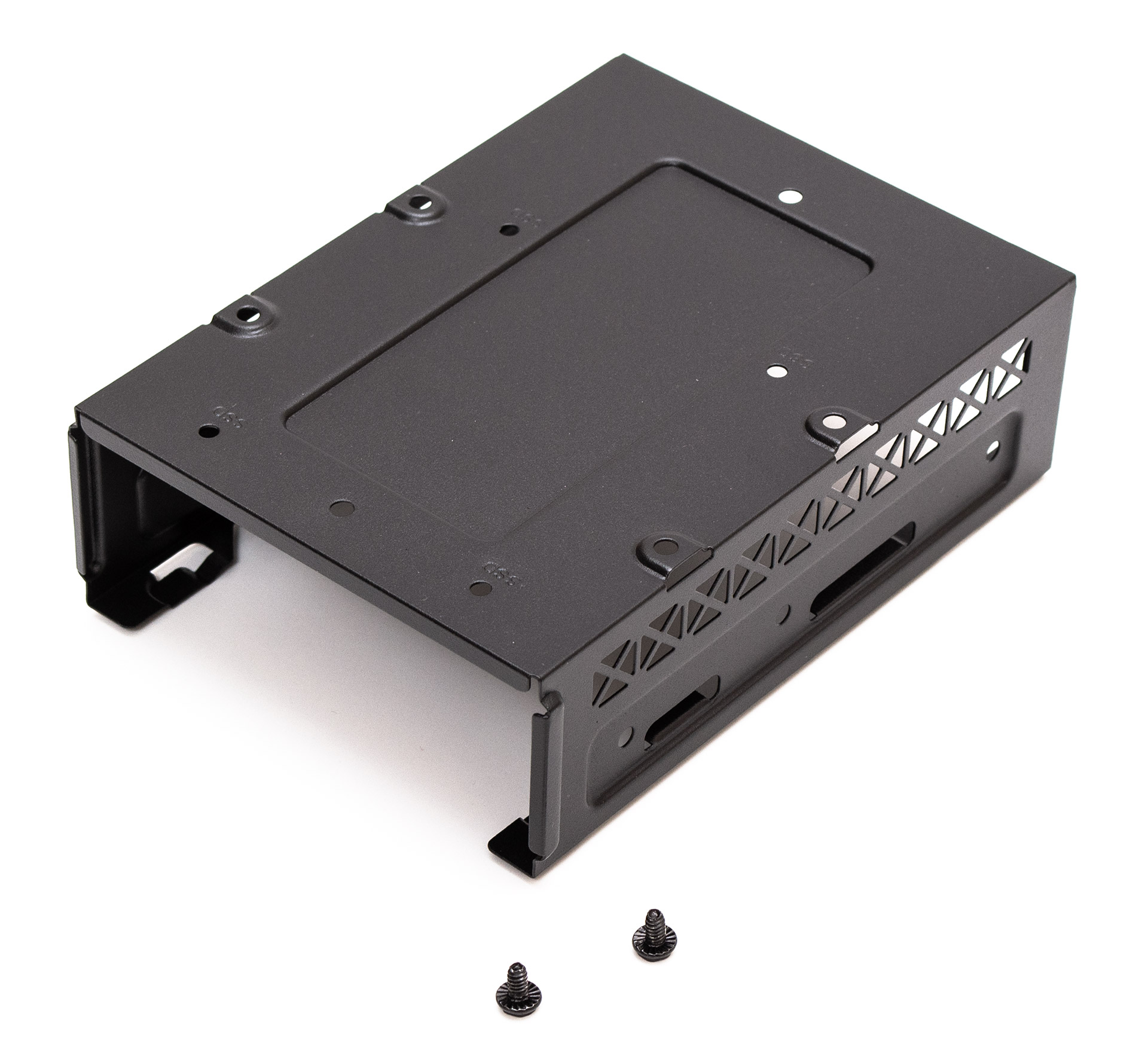

В кошик гвинтами можна закріпити один 2,5" та один 3,5" диск або два 3,5" накопичувачі. Вібраційних демпферів для них не передбачено. Сам кошик тримається на чотирьох зачіпках та двох гвинтах зі сторони нижньої панелі.

Deepcool CH510 Mesh Digital

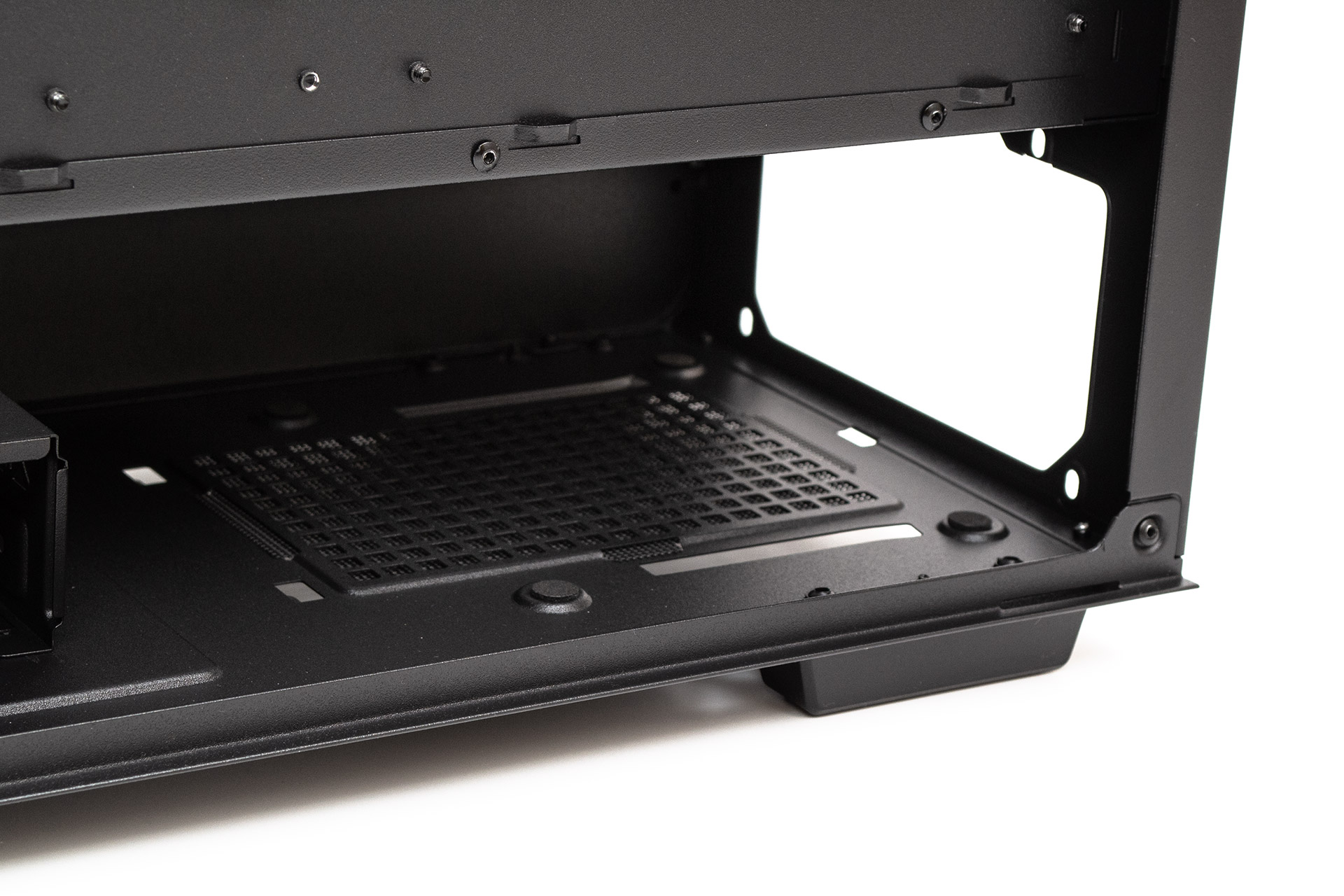

Для блоку живлення позаду знизу передбачені чотири круглих демпфери вібрації. Запас простору тут складає 266 мм до кошика, посунутого вперед та 239 мм, якщо він відсунутий назад. Потрібно враховувати, що для нормального повороту дротів БЖ має бути запас в 40 мм.

Deepcool CH510 Mesh Digital

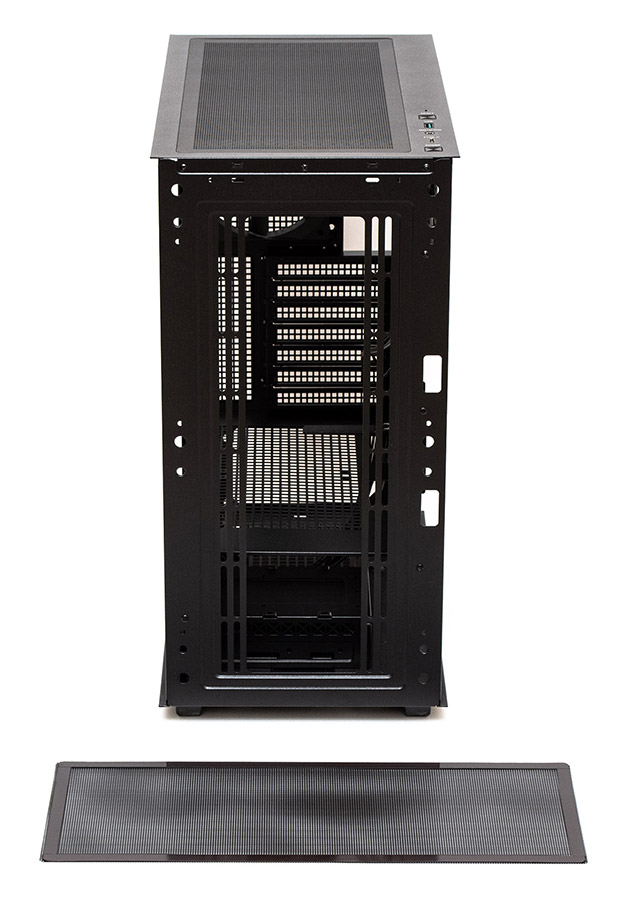

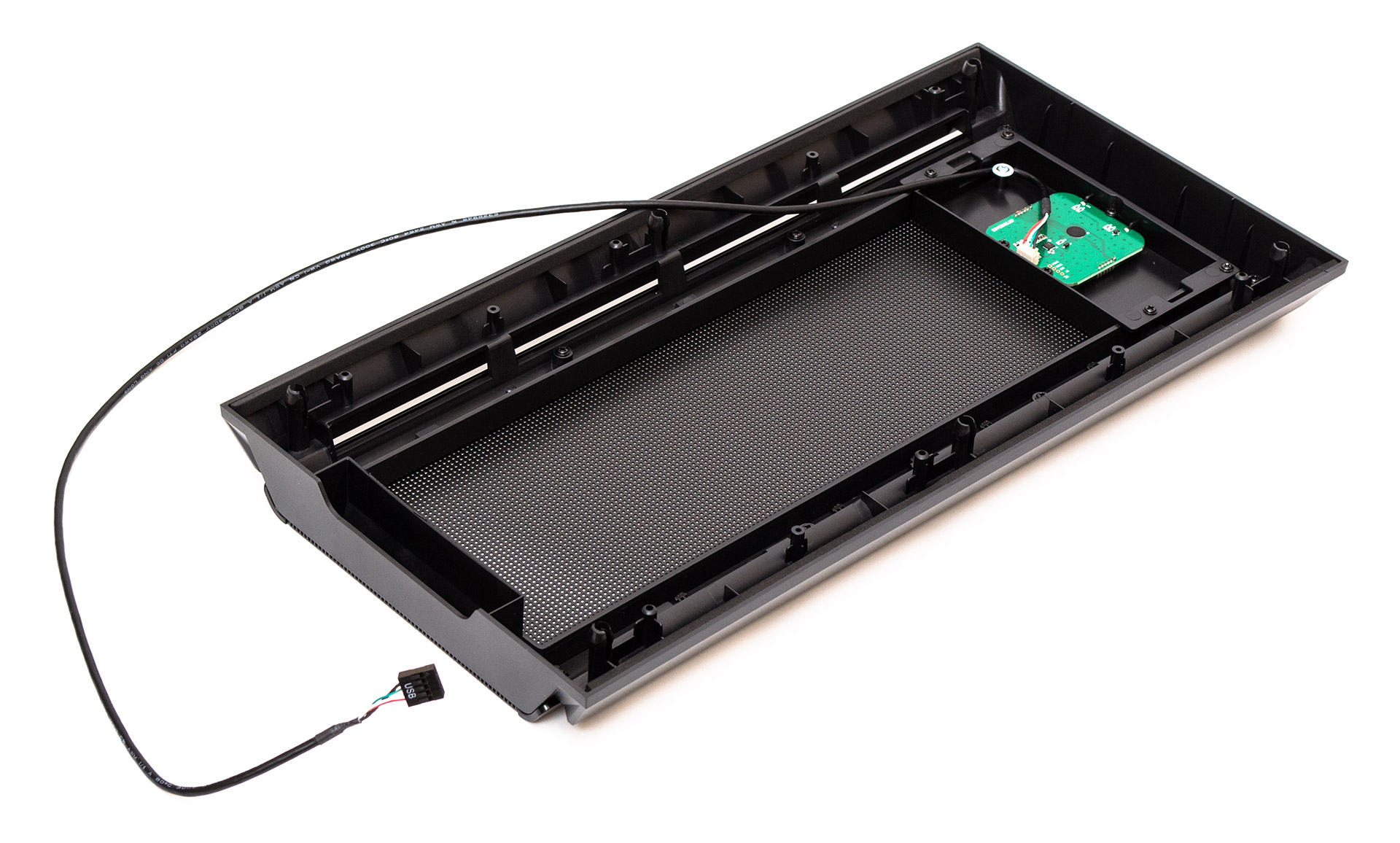

Передню панель потрібно знімати обережно, оскільки у її верхній частині закріплено дріт від дисплея температури. Його слід вивільнити заздалегідь. Фронт знімається, якщо потягнути за заглиблення знизу. Тримається на шести пластикових кріпленнях типу «тюльпан». Біля бокових граней зсередини наклеєні на всю довжину м’які смужки. Можна припустити, що вони компенсують різницю в розмірі панелі та металевого каркаса, щоб пил усередину йшов виключно через фільтри.

Deepcool CH510 Mesh Digital

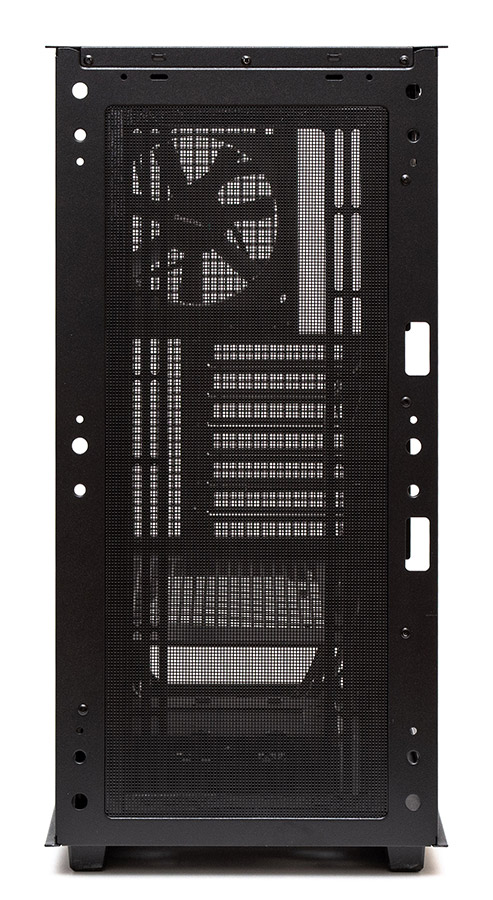

На передній панелі закріплений магнітний фільтр у вигляди металевої сіточки. Якщо його зняти, можна отримати доступ до кріплень вентиляторів.

Deepcool CH510 Mesh DigitalDeepcool CH510 Mesh Digital

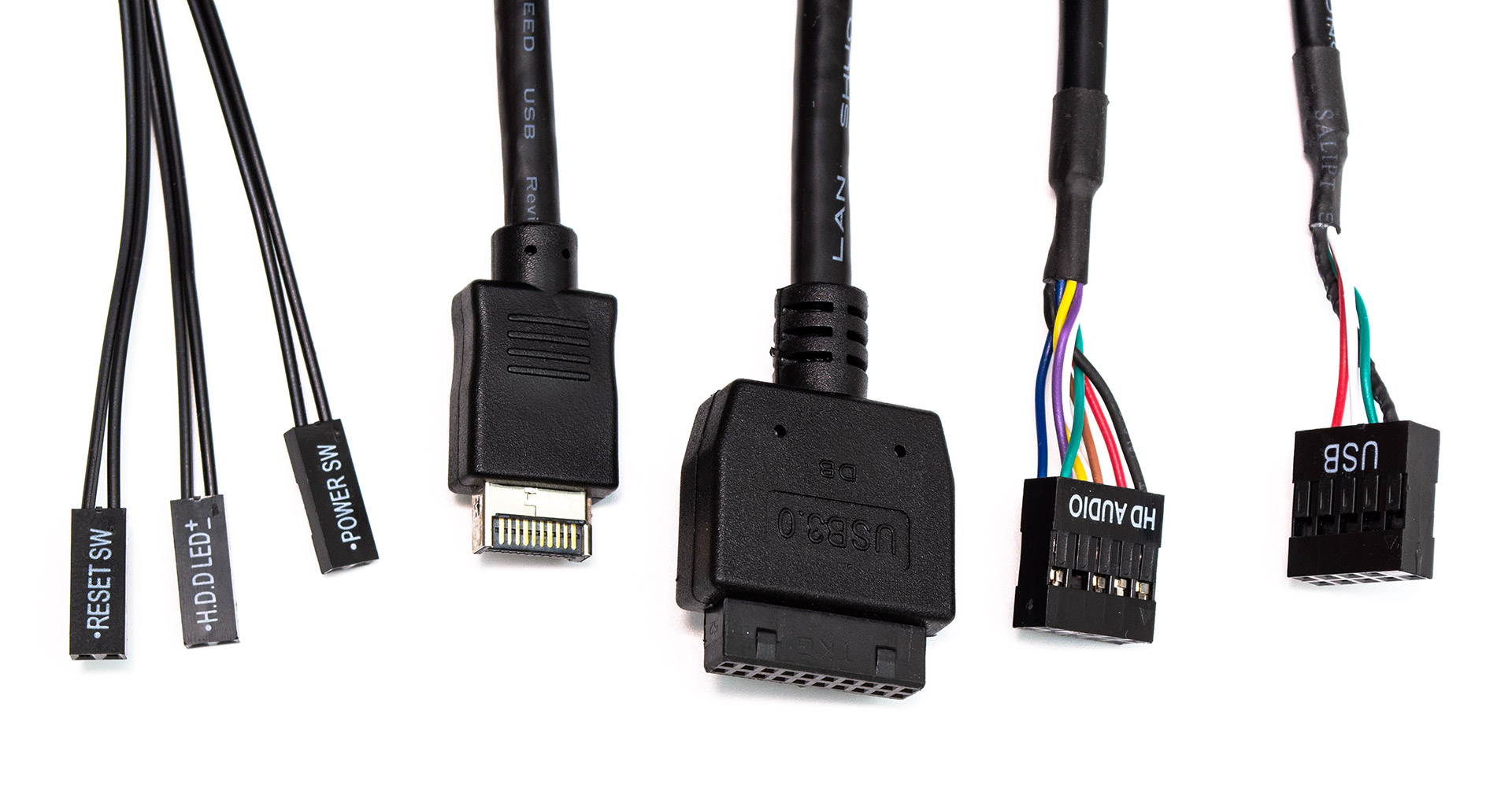

Серед кабелів корпусу є набір парних дротів від кнопок запуску та перезавантаження ПК, індикатору активності накопичувачів, роз’єм від USB Type C, колодка USB 3.0, роз’єм HD Audio, колодка USB 2.0 від дисплея температури. Усі дроти мають достатню для підключення довжину та пофарбовані у чорний колір.

Deepcool CH510 Mesh Digital

Перейдемо до збирання системи та температурного тесту.

Складання

Корпус Deepcool CH510 Mesh Digital достатньо зручний для збирання системи, оскільки є просторим в середині. Починати збірку варто з встановлення блоку живлення, потім кошика накопичувачів, материнської плати, а далі продовжувати в довільному порядку. Усі дроти нескладно розподілити за піддоном, місця та кріплень там вистачає.

Deepcool CH510 Mesh Digital

Через бокове скло добре видно систему в середині, навіть без підсвітки.

Deepcool CH510 Mesh Digital

А з підсвіткою вигляд буде ще жвавішим.

Deepcool CH510 Mesh Digital

Екран підсвічується м’яким синьо-зеленим кольором. Зверху у нього є постійно активний логотип. П’ять квадратиків посередині швидше за все позначають рівень навантаження системи, оскільки у простої їх кількість зменшується до одного. Температура відображається у градусах Цельсія або Фаренгейта. Щоб дисплей працював, потрібно завантажити зі сторінки продукту та встановити програмне забезпечення. Воно на постійній основі висить в оперативній пам’яті. У застосунку можна обрати, що саме виводити на екран — температуру процесора чи відеокарти, призначити автозапуск, обрати мову, систему вимірювання та навіть можна перезавантажити ПК. Застосунок коректним чином показує температури, але може конфліктувати з іншими програмами моніторингу, оскільки звертається до тих самих датчиків.

Deepcool CH510 Mesh Digital

Світлодіод активності накопичувачів блимає яскравим білим кольором та засліплює, якщо дивитись на нього прямо зверху. На щастя, при погляді під кутом цієї проблеми для очей немає.

Deepcool CH510 Mesh Digital

Тестовий стенд

Для тестування ефективності охолодження компонентів у корпусі Deepcool CH510 Mesh Digital використовувалася така конфігурація:

  • процесор: Intel Core i5-9600K (3,7 @ 4,5 ГГц, 1,234 В);
  • кулер: Noctua HN-U12A (2 вентилятори по 2000 об/хв);
  • термоінтерфейс: Noctua NT-H2;
  • материнська плата: ASUS TUF Z390M-Pro Gaming (Intel Z390);
  • відеокарта: Gigabyte GV-N206SWF2OC-8GD (Nvidia GeForce RTX 2060);
  • пам'ять: G. Skill Trident Z NEO F4-3600C16D-16GTZN (2х8 ГБ, DDR4-3600, 16-16-16-36-2Т, 1,35 В);
  • твердотілий накопичувач: Kingston NV1 (500 ГБ, NVMe M.2 2280);
  • жорсткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/хв);
  • блок живлення: be quiet! Dark Power 12 850W (850 Вт).
  • додаткові вентилятори: 1 x 120 мм — Noctua NF-P12, 1300 об/хв; 2 x 120 мм — Fractal Design Dynamic X2 GP-12, 1200 об/хв.


Deepcool CH510 Mesh Digital

Методика тестування

Теплове навантаження на процесор та відеокарту створювалось за допомогою стрес-тесту CPUID powerMAX версії 1.00.1 з використанням AVX-інструкцій протягом 10 хвилин. Навантаження на жорсткий диск проводилося програмою Crystal Disk Mark 8.0.4 х64. Наприкінці циклу тестування система працювала 10 хвилин без навантаження для визначення мінімальних теплових показників. Покази датчиків знімалися за допомогою програм моніторингу HWMonitor версії 1.49.0 та Real Temp GT 3.70. У процесора записані максимальні показники по ядрах. Для відеокарти вказане максимальне значення у точці Hot Spot. Температура довкілля дорівнювала 22 градусам Цельсія. Швидкість вентиляторів процесорного кулера та відеокарти зафіксована на максимальних обертах. Пікове енергоспоживання системи становило 374 Вт. Тестування проводилося в єдиному режимі порівняння з відкритим стендом. Окрім стокового вентилятора позаду було додано два 120-мм пропелери попереду для нагнітання повітря всередину та один витяжний 120-мм вентилятор зверху. Усі вентилятори працювали на максимальних обертах.

Результати випробувань

Deepcool CH510 Mesh Digital

За результатами тестів помітно, що Deepcool CH510 Mesh Digital має загалом пристойну схему вентиляції. Але, щоб досягти цього результату, корпус був доукомплектований ще трьома 120-мм пропелерами, на додачу до одного стокового. Як наслідок, шасі поступається у температурах процесора та відеокарти лише на 2-3 градуси відкритому стенду, має рівні значення по нагріву пам’яті та значно кращі показники по охолодженню материнської плати та жорсткого диска. Отже, за умови встановлення додаткових вентиляторів, цей корпус підходить для охолодження систем з середнім та високим рівнем виділення тепла.

Висновки

Як і переважна більшість останніх корпусів від Deepcool, модель CH510 Mesh Digital вийшла досить вдалою. Це простий та функціональний продукт, що добре виглядає ззовні та є містким у середині. Він оснащений сучасними зовнішніми інтерфейсами та розрахований на підтримку усього спектру актуальних комп’ютерних компонентів. За умови комплектації додатковими вентиляторами, шасі впорається з охолодженням найгарячіших систем. А для краси тут є віконце та додатковий дисплей з відображенням температури процесора та відеокарти.

Суттєвих недоліків CH510 Mesh Digital не має. Хіба що копійчана економія на фільтрі блоку живлення, що ускладнює його очищування, виглядає дивно.

Головним питанням для мене у цій моделі корпусу було наступне — чи насправді тут потрібний дисплей температур? По нинішнім міркам його можливості занадто вузькі і їх бажано якось розширити. Навіть якби він був спроможний показувати час, це вже було б непогано. Не кажучи про більшу діагональ, сенсорні можливості, колір. Зрозуміло, що усе це коштувало б зовсім інших грошей, але то була б «фішка». Тим менше, зараз в асортименті компанії існує майже аналогічна модель CH510 із закритою фронтальною панеллю. І, як на мене, варто було б додати сюди й просто варіант CH510 Mesh без аналогового екрана та бокового скла для тих, кому байдуже на ефектність і потрібна лише ефективність.
