Обзор и тестирование микрокомпьютера Intel Compute Stick STK2m3W64CC на базе процессора Core m3-6Y30

До недавних пор микрокомпьютеры в форм-факторе HDMI-dongle, например, модели Intel Compute Stick, оставались своеобразным компромиссом рекордно низкой стоимости и невысокого быстродействия, а также ограниченных возможностей расширения. Причина проста — использование в качестве основы экономичных процессоров Intel Atom, по своей архитектуре не предназначенных для высокопроизводительных устройств. Еще один аспект, благодаря которому эти CPU нашли применение в таком типе устройств — их минимальный TDP, позволяющий уместить систему охлаждения в столь компактные корпуса. Такая ситуация сохранялась до того момента, пока компания Intel не представила энергоэффективные процессоры Core m на базе микроархитектуры Skylake, которые предложили совершенно другой уровень производительности при уровне энергопотреблении, сравнимом с моделями «атомного» семейства. Не удивительно, что спустя некоторое время компания Intel анонсировала расширение модельного ряда Compute Stick устройствами на базе новых CPU, со спецификациями которых можно ознакомиться ниже:

Модель Intel Compute Stick STK2m364CC Intel Compute Stick STK2m3W64CC Intel Compute Stick STK2mv64CC
Официальная страница продукта intel.com intel.com intel.com
Процессор Intel Core m3-6Y30 (2,2 ГГц, TDP 4,5 Вт, 2 ядра, 4 потока) Intel Core m3-6Y30 (2,2 ГГц, TDP 4,5 Вт, 2 ядра, 4 потока) Intel Core m5-6Y57 (2,8 ГГц, TDP 4,5 Вт, 2 ядра, 4 потока)
Оперативная память 4 ГБ LPDDR3 1866 МГц 4 ГБ LPDDR3 1866 МГц 4 ГБ LPDDR3 1866 МГц
Видеокарта Intel HD Graphics 515 Intel HD Graphics 515 Intel HD Graphics 515
Дисковая подсистема eMMC 64 ГБ, 1х microSDXC UHS-I (до 128 ГБ) eMMC 64 ГБ, 1х microSDXC UHS-I (до 128 ГБ) eMMC 64 ГБ, 1х microSDXC UHS-I (до 128 ГБ)
Порты ввода/вывода 1x HDMI 1.4b, 3х USB 3.0 1x HDMI 1.4b, 3х USB 3.0 1x HDMI 1.4b, 3х USB 3.0
Звуковая подсистема Intel HD Audio Intel HD Audio Intel HD Audio
Коммуникации 1х Intel Wireless-AC 8260 (IEEE 802.11a/b/g/n+ac, Bluetooth V4.2) 1х Intel Wireless-AC 8260 (IEEE 802.11a/b/g/n+ac, Bluetooth V4.2) 1х Intel Wireless-AC 8260 (IEEE 802.11a/b/g/n+ac, Bluetooth V4.2)
Блок питания Внешний 11,5 Вт (5,2 В, 2,2 А) Внешний 11,5 Вт (5,2 В, 2,2 А) Внешний 11,5 Вт (5,2 В, 2,2 А)
Размеры, мм 114х38х12 114х38х12 114х38х12
Предустановленная ОС Windows 10 Home x64
Дополнительные возможности Intel VT-x, Small Business Advantage, TPM 2.0 Intel VT-x, Small Business Advantage, Intel VT-x, Small Business Advantage, TPM 2.0, vPro Technology
Рекомендованная стоимость, $ 259 349 485

По сравнению с продуктами на базе процессоров Intel Atom новые устройства получили гораздо более продвинутую «начинку», а чтобы ознакомиться с ними поближе мы взяли на тест среднюю модель STK2m3W64CC. От самого младшего Compute Stick STK2m364CC ее отличает предустановленная ОС Windows 10 Home x64 и отсутствие поддержки TPM 2.0, тогда как старшая модификация STK2mv64CC, может предложить более мощный процессор Core m5-6Y57 и совместимость с технологией vPro, но при этом лишена операционной системы.

Intel Compute Stick STK2m3W64CC

В процессе сегодняшнего обзора мы с вами не только познакомимся с аппаратной и программной составляющей устройства, но также оценим уровень быстродействия и сравним его с микрокомпьютером Compute Stick STK1AW32SC на базе однокристальной системы Intel Atom x5-Z8300.

Комплект поставки

Компактная упаковка, в которой поставляется Intel Compute Stick STK2m3W64CC, выполнена из полупрозрачного пластика синего цвета. Внутри нее находится небольшая картонная коробка с аксессуарами, а сам микрокомпьютер зафиксирован в пластиковых креплениях. В левом нижнем углу упаковки напечатан девиз серии Intel Compute Stick — «Connect. Compute. It’s that simple!» (англ. «Подключи. Вычисляй. Это так просто!»). Действительно, с помощью этого устройства можно в считанные минуты превратить любой цифровой телевизор или монитор в подобие моноблока All-in-One.

Intel Compute Stick STK2m3W64CC

С обратной стороны коробки приведена служебная информация.

Intel Compute Stick STK2m3W64CC

В комплект поставки STK2m3W64CC помимо самого микрокомпьютера входят:

  • внешний блок питания;
  • три сменные штепсельные вилки (в том числе «евровилка» CEE 7/16);
  • кабель с разъемами USB Type-C;
  • краткое руководство пользователя.
Intel Compute Stick STK2m3W64CC

Следует отметить, что среди набора аксессуаров розничных экземпляров должен быть удлинитель HDMI, который в нашем случае отсутствовал.

Сетевой адаптер WA-20E05RUGKN производства Asian Power Device Inc., которым оснащается STK2m3W64CC, необычный. Он формирует два напряжения: 5,2 В при силе тока 2,2 А подается на разъем USB Type-C для питания микрокомпьютера, тогда как 5,0 В с током 0,9 А подводится к двум портам USB 3.0 Type-A.

Intel Compute Stick STK2m3W64CC

Таким образом, инженеры Intel превратили блок питания в активный USB-хаб, кардинальным образом решив проблему подключения периферии к новичку, когда тот установлен за ЖК-панелью и физический доступ к нему ограничен.

Intel Compute Stick STK2m3W64CC

Дизайн

Внешний вид STK2m3W64CC мало чем отличается от других представителей семейства Intel Compute Stick, форма и размеры корпуса почти такие же: 114х38х12 мм. На лицевой поверхности устройства виден логотип Intel Core m3 Inside, светодиодный индикатор электропитания и две группы вентиляционных отверстий.

Intel Compute Stick STK2m3W64CC

Большую часть обратной стороны микрокомпьютера занимает пластиковая наклейка со служебной информацией, под которой скрыт винт, скрепляющий половинки корпуса, так что аккуратно вскрыть устройство, не повредив стикер, практически невозможно. В левой части находится имитация вентиляционной решетки, а на одном из торцов можно заметить ушко для крепления ремешка.

Intel Compute Stick STK2m3W64CC

На правой боковой грани устройства расположен слот считывателя флэш-карт microSDXC стандарта UHS-I и разъем USB Type-C для подключения внешнего блока питания, а ближе к дальнему краю виднеются прорези для выброса нагретого воздуха от системы охлаждения.

Intel Compute Stick STK2m3W64CC

С левой стороны STK2m3W64CC находится еще одна группа вентиляционных отверстий, кнопка включения питания и порт USB 3.0 Type-A, который служит для подсоединения разнообразной периферии. Напомню, что еще пара USB 3.0 Type-A реализованы с помощью хаба, встроенного в комплектный блок питания.

Intel Compute Stick STK2m3W64CC

На левом торце устройства расположен разъем HDMI 1.4b, который в транспортировочном положении прикрыт пластиковым защитным колпачком. Видеовыход позволяет передавать изображение в разрешении 4096x2160 при частоте обновления 24 Гц, тогда как все Compute Stick на базе SoC Intel Atom ограничены режимом 1920x1080@60 Гц. Вместе с изображением через HDMI может транслироваться звуковой восьмиканальный поток LPCM с частотой дискретизации 192 кГц и разрядностью 24 бит.

Intel Compute Stick STK2m3W64CC

Главным преимуществом новичка является использование в качестве основы двухъядерного процессора Intel Core m3-6Y30 в корпусе FCBGA1515, который на самом деле является SiP — System in a Рackage, так как на одной подложке находятся два полупроводниковых кристалла, один из которых содержит вычислительные ядра, графический ускоритель и встроенный северный мост, а второй отвечает за работу периферийных интерфейсов.

Intel Compute Stick STK2m3W64CC

Процессор базируется на микроархитектуре Skylake, для производства используется передовой 14-нм технологический процесс. В составе Core m3-6Y30 работают два ядра, которым технология Hyper-Threading обеспечивает возможность обработки четырех потоков вычисления. Базовая тактовая частота процессора составляет всего 900 МГц, однако, благодаря Turbo Boost ядра способны ускоряться до 2200 МГц, но большую часть времени функционируют на 1200–1400 МГц. В моменты простоя технология EIST понижает частоту до 500 МГц, что также помогает удерживать TDP в пределах 4,5 Вт. Core m3-6Y30 может похвастаться поддержкой инструкций SSE4.2, FMA, AVX, AVX2 и аппаратного ускорение шифрования AES, а также наличием кэша 3-го уровня емкостью 4 МБ.

Intel Compute Stick STK2m3W64CCIntel Compute Stick STK2m3W64CC

Функции графической подсистемы выполняет видеоядро Intel HD Graphics 515, которое по своей архитектуре и конфигурации ничем кроме тактовой частоты не отличается от Intel HD Graphics 530, которым оснащается Core i7-6700K [//www.overclockers.ua/cpu/intel-core-i7-6700K-skylake/] — один из старших Skylake для настольных систем. Видеоускоритель насчитывает 24 исполнительных блока, которые функционируют на частоте от 350 МГц до 850 МГц в зависимости от характера нагрузки, имеется поддержка DirectX 12, OpenCL 2.0 и OpenGL 4.3/4.4. Следует отметить, что диагностическая утилита GPU-Z некорректно определяет параметры видеоподсистемы, так что для их определения пришлось прибегнуть к помощи программы AIDA64.

Intel Compute Stick STK2m3W64CC

Что касается возможностей графического адаптера по ускорению кодирования и декодирования видео, то на аппаратном уровне поддерживаются почти все актуальные форматы, в том числе H.264, H.265, JPEG, MJPEG, MPEG2, MVC, VC-1, VP8 и VP9, так что проблем с воспроизведением и обработкой медиаконтента, в том числе в разрешении 4К, быть не должно.

Intel Compute Stick STK2m3W64CC

Микрокомпьютер оснащен 4 ГБ оперативной памяти стандарта LPDDR3 1866 МГц, функционирующей в двухканальном режиме с таймингами 14-17-17-40-1Т. Подсистема ОЗУ демонстрирует высокое быстродействие, больше характерное для настольных систем начального уровня.

Intel Compute Stick STK2m3W64CC



В Intel Compute Stick STK2m3W64CC встроен накопитель Kingston M52564 объемом 64 ГБ, который подключен к системной логике по интерфейсу eMMC 5.1. Продуктивность дисковой подсистемы не поражают воображение, хотя, в сравнении с результатами STK1AW32SC немного повысилась скорость выполнения случайных операций с блоками размером 4К, а также незначительно выросла производительность при последовательном чтении и записи.

Intel Compute Stick STK2m3W64CCIntel Compute Stick STK2m3W64CC

Быстродействие дисковой подсистемы Intel Compute Stick STK2m3W64CC и Intel Compute Stick STK1AW32SC

Наконец, за коммуникаций отвечает адаптер беспроводных сетей Intel Wireless-AC 8260, обеспечивающий поддержку стандартов Wi-Fi 802.11a/b/g/n+ac в диапазонах 2,4 ГГц и 5 ГГц, Bluetooth 4.2 и технологии Intel Wireless Display (WiDi). Во время тестирования пропускной способности при подключении к маршрутизатору ASUS RT-N15U, работающему в режиме IEEE 802.11n, был получен результат 11,8 МБ/с. Напомним, что сетевой адаптер Intel Wireless-AC 7265, которым оснащается STK1AW32SC, обеспечил примерно такую же скорость передачи, так что можно говорить о пределе, достижимом в данных условиях.

Intel Compute Stick STK2m3W64CC

В целом, по сравнению с устройствами Compute Stick на базе SoC Intel Atom новичок демонстрирует существенное улучшение характеристик. Как это отразится на качестве его эксплуатации — мы с вами узнаем в практической части обзора, а сейчас перейдем к рассмотрению прошивки и программной составляющей продукта.

UEFI Setup

В основе прошивка Intel Compute Stick STK2m3W64CC лежит микрокод EFI — Extensible Firmware Interface, хотя из-за внешнего вида меню настройки можно предположить, что используется классический BIOS. В разделе Main выводится сводная информация об аппаратной конфигурации, задаются дата и время, а в подменю System Identification Information отображаются подробные сведения для идентификации продукта.

Intel Compute Stick STK2m3W64CCIntel Compute Stick STK2m3W64CC

Вкладка Configuration служит для управления дополнительными контролерами, параметрами электропитания, а также настройки работы системы охлаждения. Для последней предусмотрено несколько режимов, в том числе полностью пассивный, где вентилятор бездействует большую часть времени.

Intel Compute Stick STK2m3W64CC

Подраздел Bluetooth Configuration предназначен для управления беспроводным подключением, а в подменю Event Logging настраивается хранение и отображение событий, связанных с работой устройства.

Intel Compute Stick STK2m3W64CCIntel Compute Stick STK2m3W64CC

Меню Boot служит для настройки процесса загрузки, в подразделе Secure Boot Configuration задаются параметры одноименной функции, а Boot Display позволяет выбрать, какие подсказки об использовании «горячих клавиш» будут выводиться на загрузочном экране.

Intel Compute Stick STK2m3W64CCIntel Compute Stick STK2m3W64CCIntel Compute Stick STK2m3W64CC

И, наконец, вкладка Exit отвечает за сохранение и сброс настроек прошивки.

Intel Compute Stick STK2m3W64CC

Как уже было сказано ранее, меню настройки предлагает все необходимые инструменты для конфигурирования устройства, но для опций управления быстродействием места не нашлось, что может разочаровать любителей экспериментов.

Программное обеспечение

Из всех версий Compute Stick на базе процессоров Intel Core m только STK2m3W64CC, которую мы сегодня и рассматриваем, оснащается лицензионной копией Microsoft Windows 10 Home, тогда как для двух других модификаций приобретение и установка операционной системы ложится на плечи покупателя. Производитель инсталлировал 64-битную версию Windows, такой выбор полностью оправдан, поскольку устройство комплектуется 4 ГБ ОЗУ.

Intel Compute Stick STK2m3W64CC

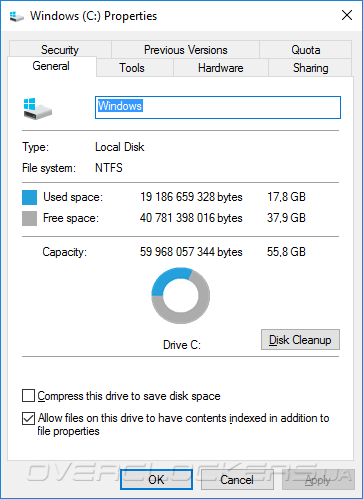

Операционная система вместе с набором необходимых драйверов занимает на твердотельном накопителе 17,8 ГБ из доступных 55,8 ГБ, причем, для служебного использования зарезервировано чуть более 1,1 ГБ. Таким образом, пользователям доступно 37,9 ГБ для установки стороннего ПО и хранения данных, а тем, кому этого покажется мало, есть возможность установить флеш-карту microSDXC или внешний накопитель с интерфейсом USB 3.0, либо воспользоваться многочисленными облачными сервисами хранения данных.

Intel Compute Stick STK2m3W64CC

Производитель не стал перегружать STK2m3W64CC массой дополнительного ПО, ограничившись только необходимыми драйверами и набором программ от Intel: Remote Keyboard для организации использования мобильного телефона или планшета в качестве виртуальной клавиатуры, а также WiDi, которая обеспечивает управление подключением беспроводного монитора.

Intel Compute Stick STK2m3W64CC

В общем, программная часть сюрпризов не преподнесла, так что предлагаю незамедлительно приступить к практической части знакомства с новичком.

Тестовый стенд

В тестах быстродействия оппонентом для STK2m3W64CC выступил микрокомпьютер Intel Compute Stick STK1AW32SC. Технические характеристики конкурсантов приведены следующей таблице:

Модель Intel Compute Stick STK2m3W64CC Intel Compute Stick STK1AW32SC
Процессор Intel Core m3-6Y30 (2,2 ГГц, TDP 4,5 Вт, 2 ядра, 4 потока) Intel Atom x5-Z8300 (1,44 ГГц, SDP 2 Вт, 4 ядра, 4 потока)
Материнская плата н/д н/д
Оперативная память 4 ГБ, LPDDR3-1866, CL14-17-17-40-1T, двухканальный режим 2 ГБ, DDR3L-1600, CL11-11-11-28-1Т, одноканальный режим
Видеокарта (встроенная в процессор) Intel HD Graphics 515 (24EU, 350–850 МГц) Intel HD Graphics (12EU, 200–500 МГц)
Дисковая подсистема SSD Kingston M52564 (64 ГБ, eMMC) SSD SanDisk DF4032 (32 ГБ, eMMC)
Операционная система Windows 10 Home 64-bit Windows 10 Home 32-bit
Рекомендованная стоимость, $ 349 129

Как видно из сравнения спецификаций новичок лучше во всем: у него вдвое больше объем ОЗУ и размер дискового пространства, встроенная видеокарта располагает удвоенным количеством исполнительных блоков, а процессор хоть и двухъядерный, но также способен выполнять четыре вычислительных потока. Что касается стоимости, то она выросла более чем в 2,5 раза, так что прирост быстродействия должен быть не менее внушительном, что оправдать разницу в цены.

Перед началом тестирования операционные системы обоих микрокомпьютеров были приведены в исходные состояния, после чего служба обновления была отключена, более никаких действий для оптимизации быстродействия не проводилось. Для оценки производительности было задействовано такое ПО:

  • AIDA64 5.75.3900 (Cache & Memory Benchmark);
  • PCMark 8 2.6.517;
  • Microsoft Office 2013;
  • WebXPRT 2015 (Microsoft Edge);
  • 3DMark 2.1.2973;
  • Counter Strike: Global Offensive;
  • DotA 2;
  • StarCraft 2;
  • World of Tanks.

Каждый тест повторялся не менее трех раз, если результаты какой-либо итерации заметно отличались от остальных — эксперименты продолжались до получения нормальных значений.

Результаты тестирования

Прежде всего, была оценена пропускная способность ОЗУ конкурсантов, и в этом нам помог Cache & Memory Benchmark, входящий в состав утилиты AIDA64.

Intel Compute Stick STK2m3W64CCIntel Compute Stick STK2m3W64CCIntel Compute Stick STK2m3W64CCIntel Compute Stick STK2m3W64CC

Ну что сказать, преимущество новичка подавляющее, оно достигает порой трех крат и более во всех сценариях, за исключением измерения латентности доступа, где устройство на базе Intel Atom проиграло «всего» 23%. Очевидно, что повышенная скорость работы ОЗУ должна самым положительным образом отразится на быстродействии, особенно в приложениях, интенсивно использующих графическую подсистему.

Intel Compute Stick STK2m3W64CCIntel Compute Stick STK2m3W64CCIntel Compute Stick STK2m3W64CCIntel Compute Stick STK2m3W64CC

По результатам тестирования в полусинтетическом PCMark 8, который позволяет определить быстродействие систем в рутинных задачах, выигрыш STK2m3W64CC составил около 100% в подтестах Home и Creative, тогда как сценарии Work превосходство достигло трех крат. Наконец, при оценке скорости работы в популярном офисном пакете Microsoft Office 2013 новичок продемонстрировал на 64% большую продуктивность.

Intel Compute Stick STK2m3W64CC

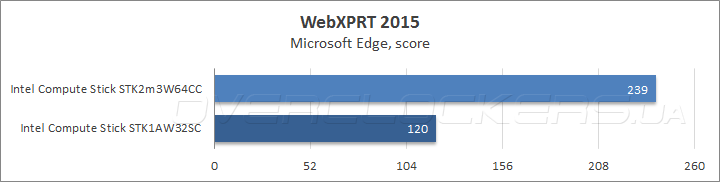

Для оценки скорости работы в Web-приложениями использовался специализированный бенчмарк WebXPRT 2015, запускаемый в браузере Microsoft Edge. В итоге, Compute Stick, в основе которого лежит Intel Core m, оказался ровно вдове быстрее своего собрата.

Intel Compute Stick STK2m3W64CCIntel Compute Stick STK2m3W64CC

Что касается скорости графической подсистемы, то в комплексном тестовом пакете 3DMark микрокомпьютер STK2m3W64CC оказался почти втрое быстрее.

Intel Compute Stick STK2m3W64CCIntel Compute Stick STK2m3W64CCIntel Compute Stick STK2m3W64CCIntel Compute Stick STK2m3W64CC

И вновь герой сегодняшнего обзора продемонстрировал прямо-таки подавляющее преимущество: при тестировании в 3D-играх, которые запускались в разрешении 1920х1080 и низких настройках детализации, прирост быстродействия относительно Compute Stick на базе Intel Atom составил от 2,5 раз в стратегии DotA 2 и танковом симуляторе World of tanks, до 300% в онлайн-шутере CS: GO, а в StarCraft 2 превосходство достигло 5 крат! Фактически, там, где STK1AW32SC выдает вместо игры жалкое подобие слайд-шоу, новичок обеспечивает 50–60 fps, что позволяет задуматься о повышении качества изображения.

Эффективность системы охлаждения и уровень шума

Для оценки эффективности работы системы охлаждения использовался стресс-тест из состава информационно-диагностической утилиты AIDA64, который создает одновременную нагрузку на вычислительную и графическую подсистемы, а также обладает развитыми возможностями мониторинга.

Intel Compute Stick STK2m3W64CCIntel Compute Stick STK2m3W64CC

По итогам 25-минутной работы бенчмарка температура процессора достигла уровня 71–72° С, а частота вычислительных ядер стабилизировалась на отметке 1200 МГц. При этом громкость шума, издаваемого процессорным кулером, составила 38,5 дБА при фоновом уровне в помещении 33,9 дБА, но его высокая частота вызывала дополнительный дискомфорт. Зато, в моменты невысокой нагрузки, как-то серфинг в Интернете или просмотр видеороликов, система охлаждения справлялась с отводом тепла в пассивном режиме, что позволяло устройству оставаться абсолютно бесшумным.

Энергопотребление

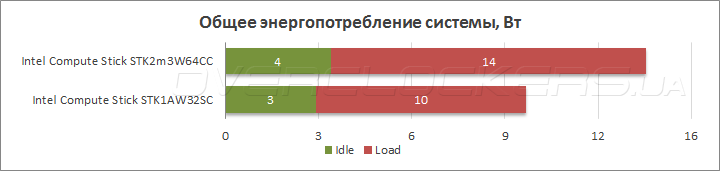

Измерение энергопотребление проводилось при использовании бытового ваттметра LM602, который помог оценить максимальный уровня потребляемой мощности «от розетки» при работе стресс-теста System Stability Test, а также средние энергопотребление при минимальной нагрузке.

Intel Compute Stick STK2m3W64CC

Если в простое оба микрокомпьютера показали примерно одинаковый уровень энергоэффективности, так как разницу в 1 Вт можно списать на погрешность измерения, то при нагрузке Compute Stick, в основе которого лежит SoC Intel Atom, оказался на 40% экономичнее.

Выводы

Пожалуй, Intel Compute Stick STK2m3W64CC — первое устройство формата HDMI-dongle, предлагающее приемлемые возможности расширения в виде трех портов USB 3.0, и с которым не испытываешь ощутимого дискомфорта при выполнении подавляющего большинства повседневных задач. Особенно это касается видеоигр, хотя здесь новичка не стоит переоценивать: его возможностей хватит разве что на онлайн-проекты, да и то с минимальными или средними настройками изображения. Фактически, опыт использования этого микрокомпьютера мало в чем отличается типичного ноутбука или неттопа среднего ценового диапазона, тогда как устройства, основанных на базе однокристальных систем Intel Atom, не отличаются отзывчивостью уже при запуске пары-тройки фоновых приложений, или открытии нескольких вкладок в браузере. В этом заслуга не столько выросшего вдвое объема ОЗУ и дискового накопителя, но также использования производительного процессора Skylake, который на «две головы» превосходит энергоэффективные решения по части быстродействия. В результате средний прирост продуктивности новичка относительно Compute Stick STK1AW32SC составил более 2,5 раз, но во столько же крат выросла и его розничная стоимость, которая многим покажется неоправданно высокой. Хотя, если взглянуть на цену в 349 долларов, то за эти деньги покупатели получают достаточно производительный и полностью готовый к работе ПК, укомплектованный лицензионной Microsoft Winodws 10, и при этом обладающих фантастической экономичностью. Много ли устройств в способны предложить такое уникальное сочетание характеристик?
