Экспресс-тестирование блоков питания Seasonic S12II-500 и M12-600

Компания Sea Sonic Electronics уже не первый год известна как производитель качественных и тихих блоков питания, которые выпускаются как под собственным брендом, так и по OEM-соглашению. Например, схемотехнику Seasonic можно встретить в блоках Antec, Corsair и Silver Power, которые отличаются лишь внешним видом.

В одном из прошлых материалов мы уже успели познакомиться с БП от Sea Sonic Electronics, мощность которой составляла 850 Вт при соответствующей цене. Данный обзор будет посвящен трем блокам уже с «народными» 500-600 Вт, которые могут себе позволить менее обеспеченные пользователи.


Seasonic SS-500GB (S12II-500) и SS-500ET

Блоки питания Seasonic SS-500GB и SS-500ET были включены в один раздел, так как представляют собой одно и тоже изделие, но рассчитанное для различных секторов рынка. Так, первая модель относится к серии S12II-500 и предназначена для розницы, а вторая уже поставляется сборщикам готовых систем, т.е. лишена оригинальной упаковки и по внешнему виду ничем не отличается от аналогичных изделий других производителей.

Блок Seasonic SS-500GB поставляется в коробке, выполненной в сине-черных тонах, на крышке которой изображено само изделие, название серии и мощность, выдаваемая БП. На обратной стороне упаковки, как обычно, расписаны все поддерживаемые моделью технологии и таблица с допустимой нагрузкой.

Упаковка Seasonic SS-500GB

Комплект поставки следующий:
  • инструкция;
  • набор крепежных болтиков;
  • сетевой кабель;
  • переходник с Molex на два разъема питания дисковода;
  • наклейка на корпус с логотипом компании.

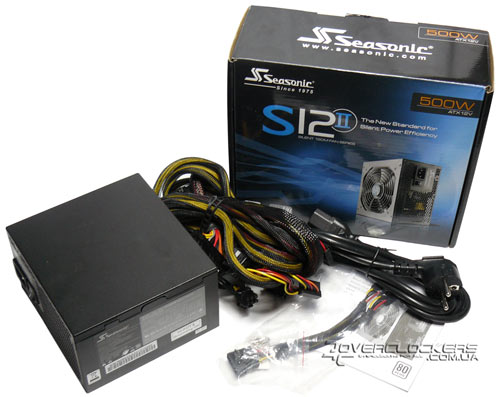

Комплект поставки Seasonic SS-500GB

OEM-модель SS-500ET попала на тестирование как есть, без какого-либо комплекта, но, как правило, подобные блоки поставляются в коробках по 10 шт. вместе с силовыми кабелями.

Корпуса блоков имеют стандартные размеры и отличаются лишь внешним оформлением: модель для розничного рынка окрашена в черный цвет, включая защитную решетку для 120-мм вентилятора, а более доступный по цене БП - без защитного покрытия. У каждого блока на задней стенке предусмотрены отверстия в виде сот для выхода нагретого воздуха и выключатель возле силового разъема.

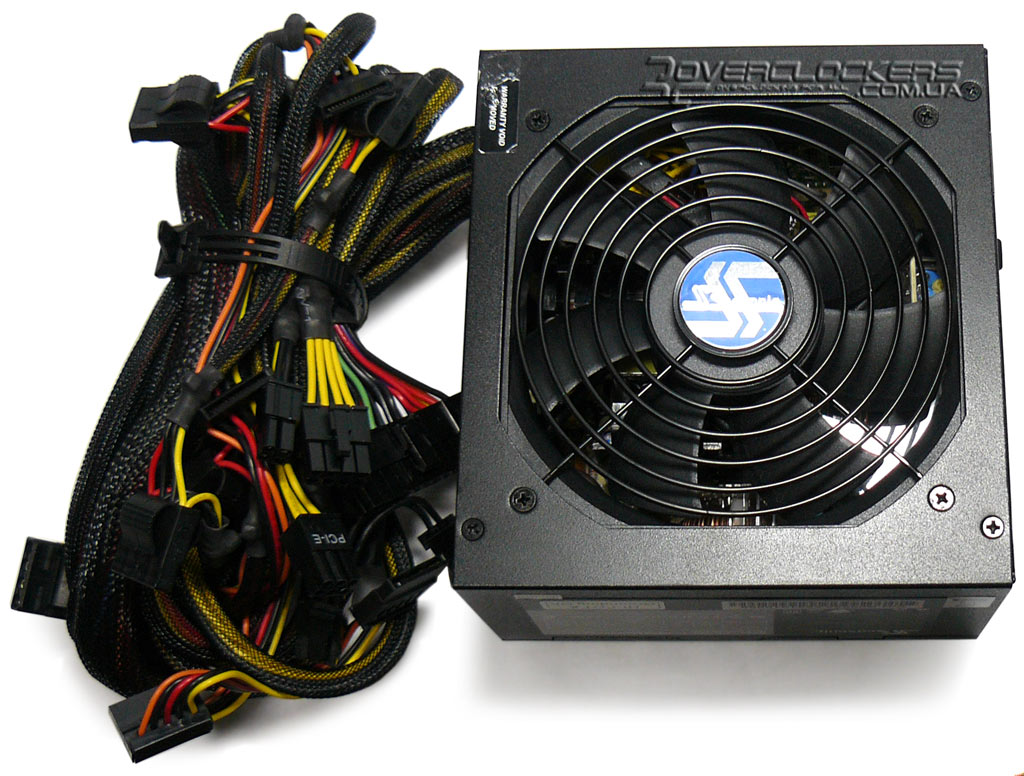

Seasonic SS-500GB
Seasonic SS-500GB

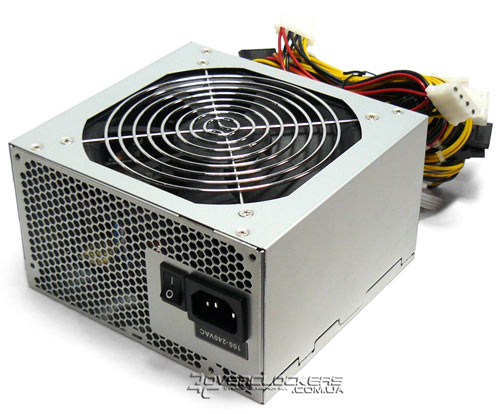

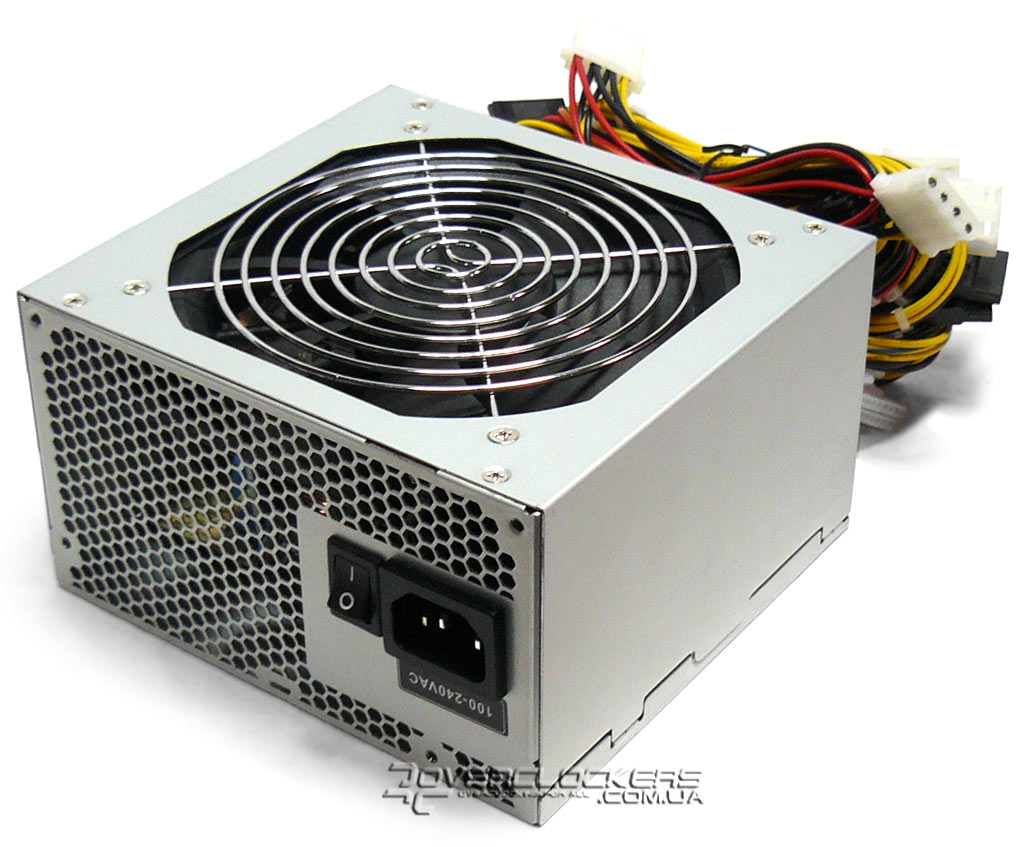

Seasonic SS-500ET
Seasonic SS-500ET

Количеством кабелей и разъемов модели Seasonic SS-500GB и SS-500ET также отличаются, причем, у первой модели все они заключены в нейлоновую оплетку, которая позволяет избежать торчащих во все стороны проводов, тем самым более аккуратно расположить кабели внутри корпуса. Кроме того, розничный блок имеет 8-контактный разъем для питания видеокарт с интерфейсом PCI-E.

Количество кабелей модели Seasonic SS-500GB:
  • один с разъемом ATX 24-pin (длина 54 см);
  • один с 8-контактным EPS12V (55 см);
  • один с 4-контактным ATX12V (52 см);
  • один с 6-контактным разъемом для видеокарт PCI-E (58 см);
  • один с 8-контактным (6+2) разъемом для видеокарт PCI-E (60 см);
  • два с тремя разъемами питания для SATA-устройств (41+10+10, 51+10+10 см);
  • три с тремя разъемами питания для IDE-устройств (32+10+10, 42+10+10, 52+10+10 см);
  • переходник питания с Molex на два разъема для питания FDD-дисководов (15 см).

Количество кабелей модели Seasonic SS-500ET:
  • один с разъемом ATX 24-pin (длина 55 см);
  • один с 8-контактным EPS12V (54 см);
  • один с 4-контактным ATX12V (56 см);
  • два с 6-контактными разъемами для видеокарт PCI-E (по 59 см);
  • два с двумя разъемами питания для SATA-устройств (45+15, 47+15 см);
  • один с тремя разъемами питания для IDE-устройств (29+13+13 см);
  • один с двумя разъемами питания для IDE-устройств и одним для FDD-дисководов (45+13+13 см).

По характеристикам SS-500GB не сильно отличается от блоков питания мощностью 500 Вт от других производителей: максимальная нагрузка на каналы +3,3V и +5V возможна на уровне 130 Вт, канал +12V разбит на две виртуальные линии с ограничением по 17 А на каждую.

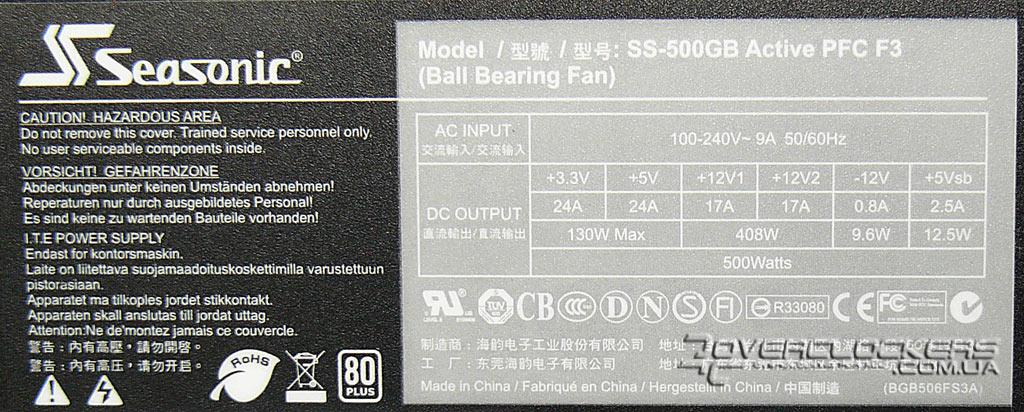

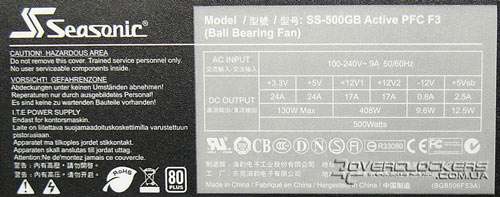

Характеристики SS-500GB

Блок также оснащен активной коррекцией мощности и соответствует стандарту 80 Plus.

Шина питания +3,3V +5V +12V1 +12V2 -12V +5Vsb
Макс. ток нагрузки, А 24 24 17 17 0,8 2,5
Комбинированная мощность, Вт 130 408 9,6 12,5
Общая мощность, Вт 500

Аналогичными характеристиками обладает Seasonic SS-500ET.

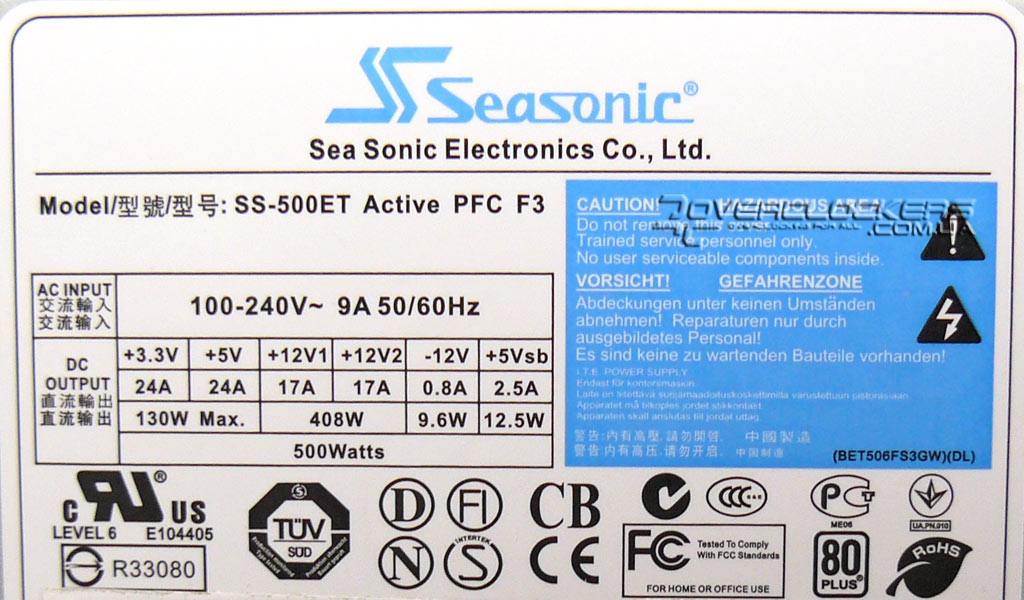

Характеристики SS-500ET

Тот же активный PFC, диапазон напряжений 100-220 В переменного тока и поддержка стандарта 80 Plus, но уже с рейтингом Bronze (КПД блока более 85%).

Шина питания +3,3V +5V +12V1 +12V2 -12V +5Vsb
Макс. ток нагрузки, А 24 24 17 17 0,8 2,5
Комбинированная мощность, Вт 130 408 9,6 12,5
Общая мощность, Вт 500

Схемотехника обеих моделей идентична, за исключением окрашенных в черный цвет радиаторов в SS-500GB и наличия одного полимерного конденсатора в цепи фильтрации линии +12V. На входе стоит один конденсатор емкостью 330 мкФ и рассчитанный на 400 В. Тут же расположен радиатор с транзисторами и диодами активного PFC и радиатор для охлаждения ключевых транзисторов. Для охлаждения диодных сборок выходного выпрямителя используется радиатор, состоящий из двух половинок и соединенный несколькими заклепками — стандартное решение для Seasonic.

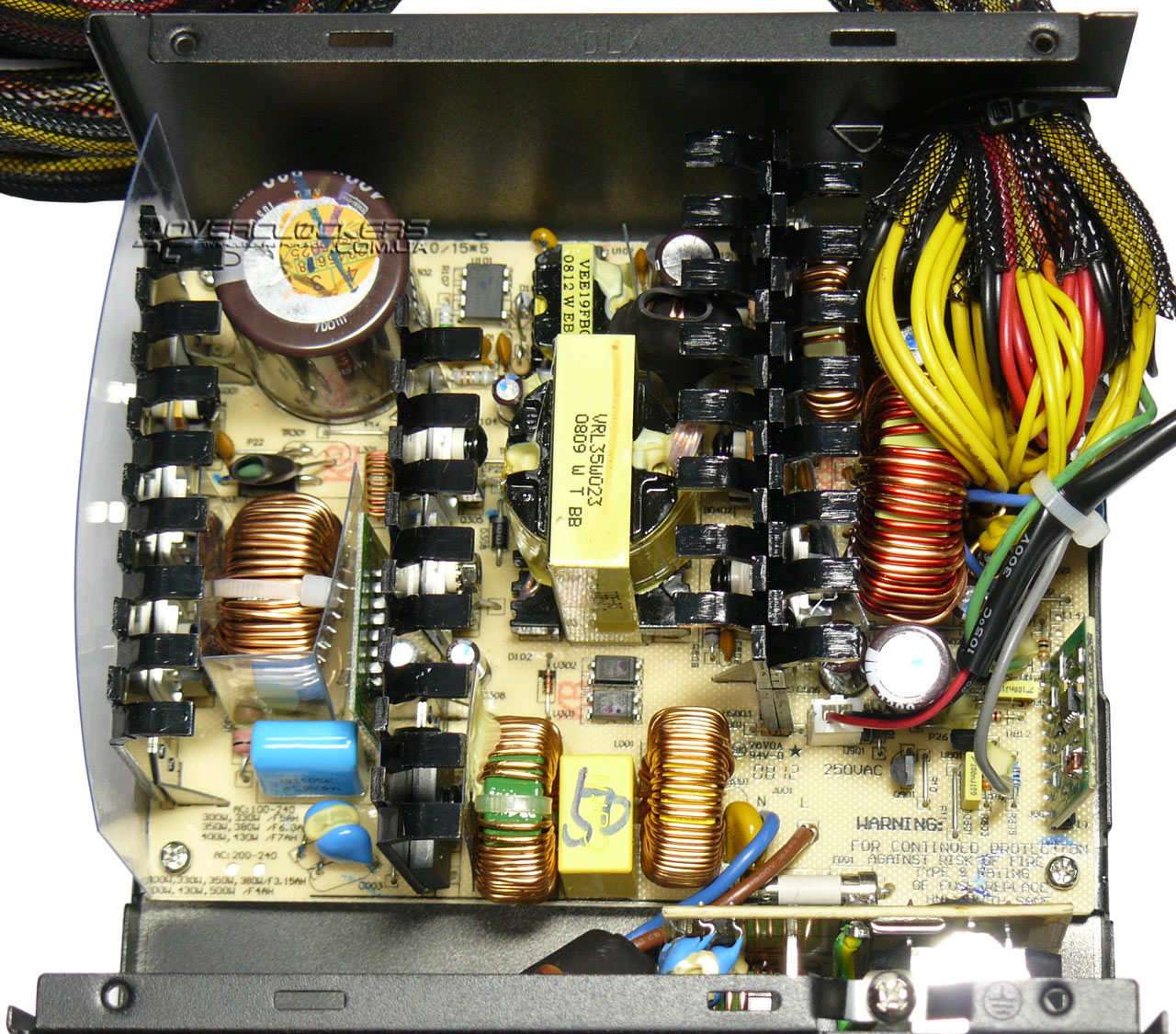

Плата SS-500GB
Seasonic SS-500GB

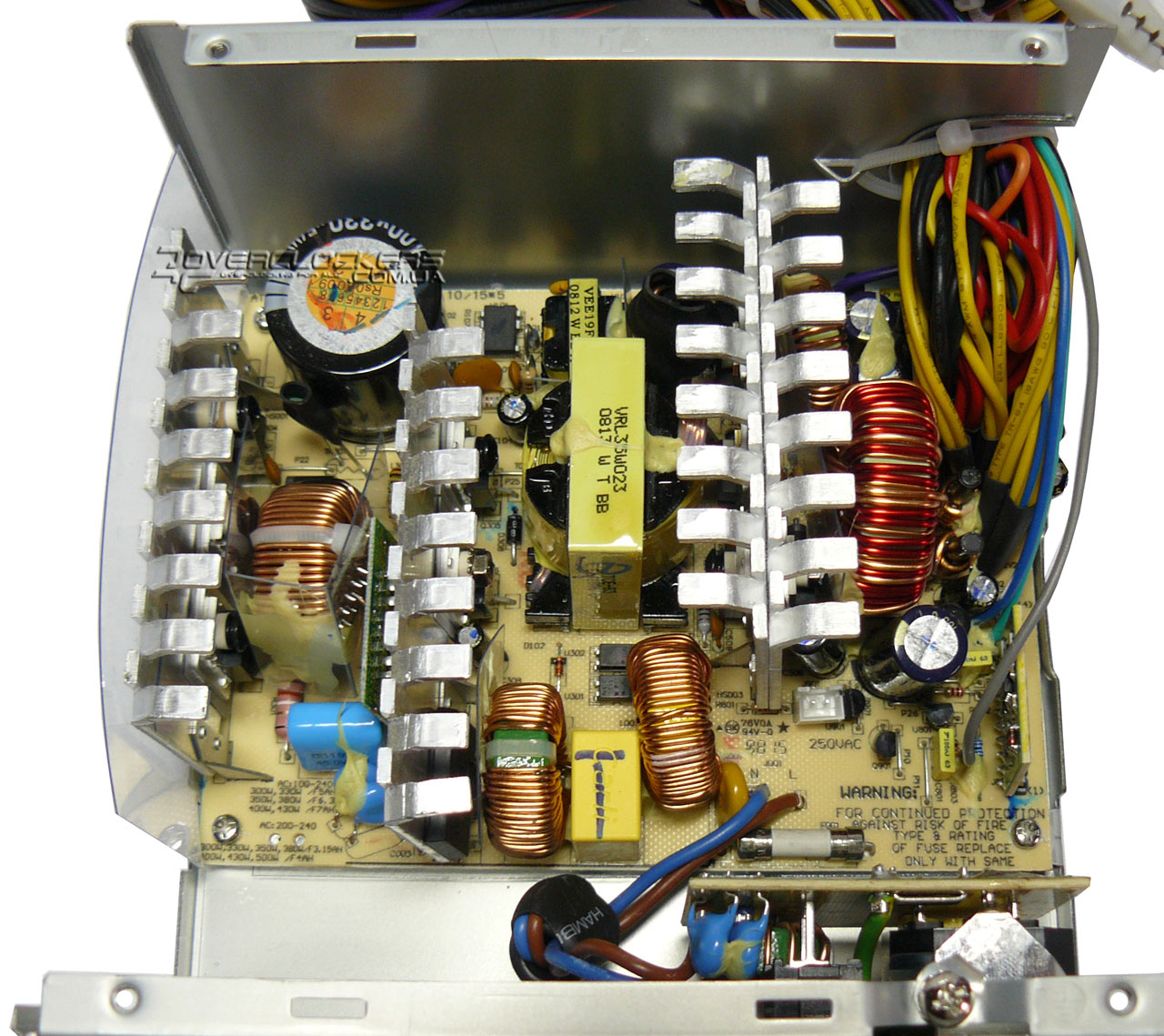

Плата SS-500ET
Seasonic SS-500ET

На выходе используется дроссель групповой стабилизации для напряжений +5, +12 и -12 В, из-за чего при увеличении нагрузки на канал +12V напряжение +5 В будет расти.

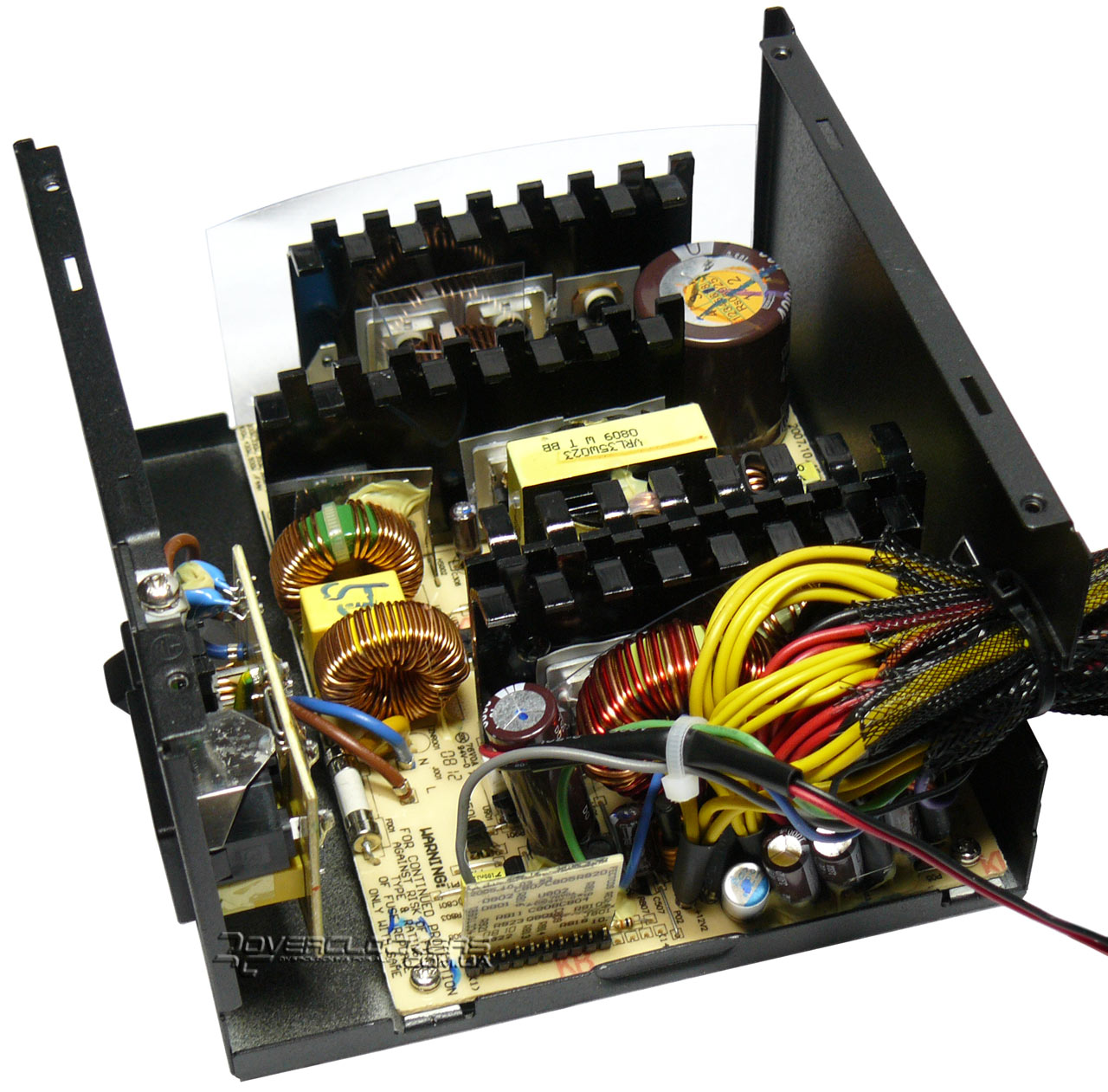

Плата SS-500GB

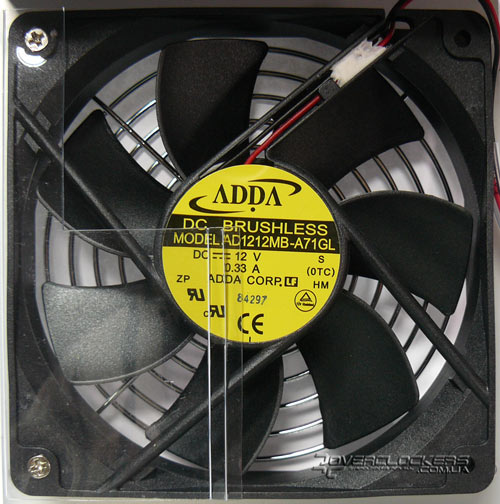

Для охлаждения блоков установлен 120-мм вентилятор ADDA AD1212MB-A71GL с номинальной скоростью вращения 2050 об/мин, часть которого накрыта прозрачной крышкой для формирования правильного потока воздуха.

Вентилятор ADDA AD1212MB-A71GL

Несмотря на использование одинаковых вентиляторов, уровень шума Seasonic SS-500GB был значительно ниже, чем у OEM-собрата. В целом, качество рассмотренных БП нареканий не вызывают, все сделано добротно, пайка без каких-либо «соплей», чего не скажешь о некоторых представителях второго эшелона.
