Экспресс-тестирование блоков питания Seasonic S12II-500 и M12-600

Seasonic SS-600HM (M12-600)

Третий блок питания значительно отличается как внешне, так и схематически. Модель Seasonic SS-600HM поставляется в более крупной коробке, выполненной в оливково-черной гамме.

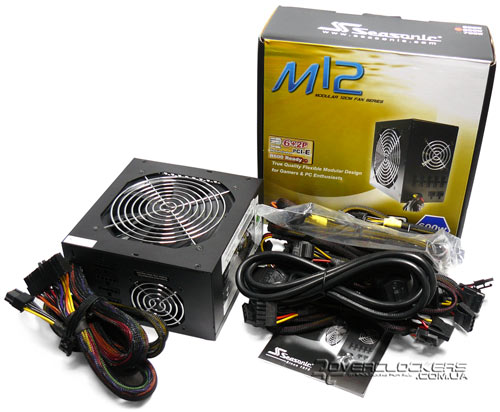

Упаковка Seasonic SS-600HM

Комплект поставки:
  • инструкция;
  • набор крепежных болтиков;
  • сетевой кабель;
  • комплект отстегивающихся кабелей;
  • переходник с Molex на два разъема питания дисковода;
  • наклейка на корпус с логотипом компании.

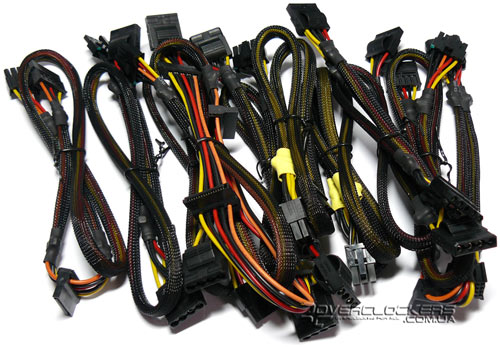

Набор кабелей Seasonic SS-600HM

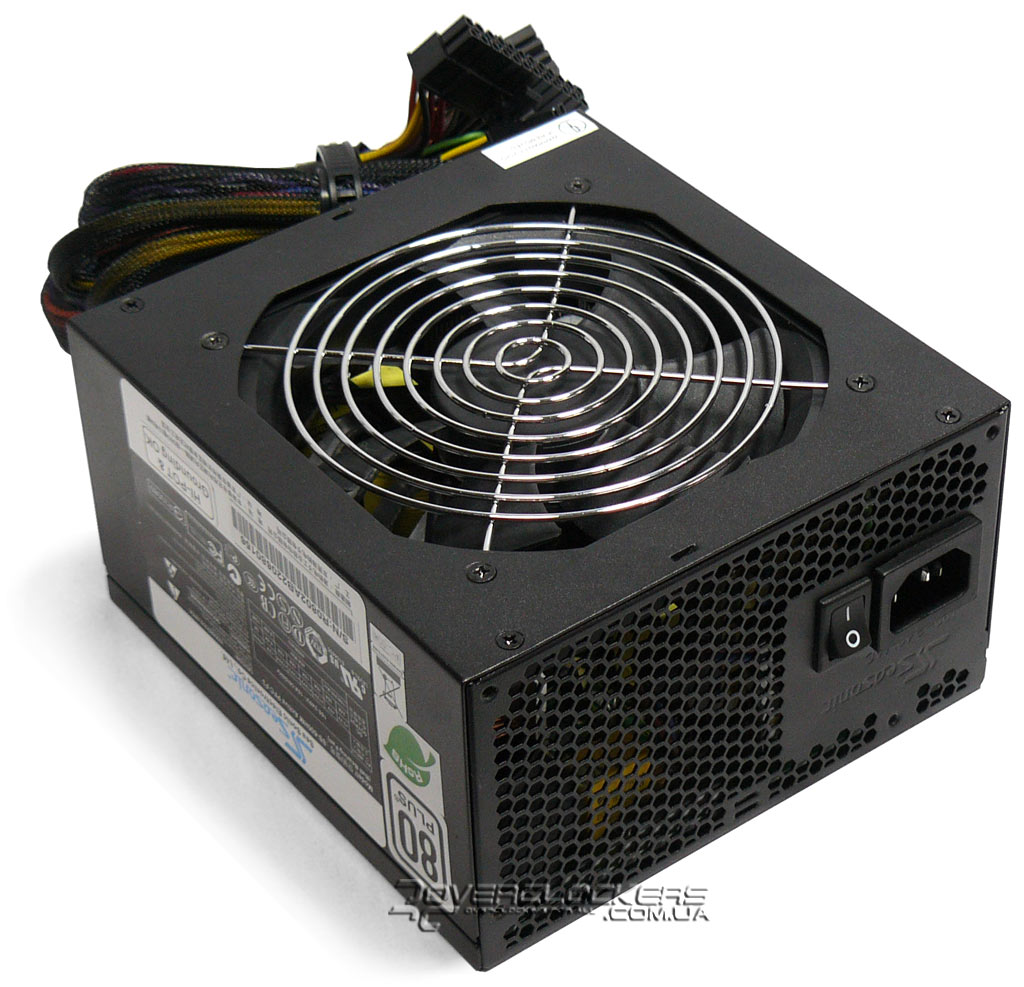

Блок Seasonic SS-600HM, как и SS-500GB окрашен в черный цвет, но из-за модульной конструкции стал длиннее на пару сантиметров. Защитная решетка для вентилятора типоразмера 120 мм хромированная, на задней стенке также присутствует сетевой выключатель.

Seasonic SS-600HM

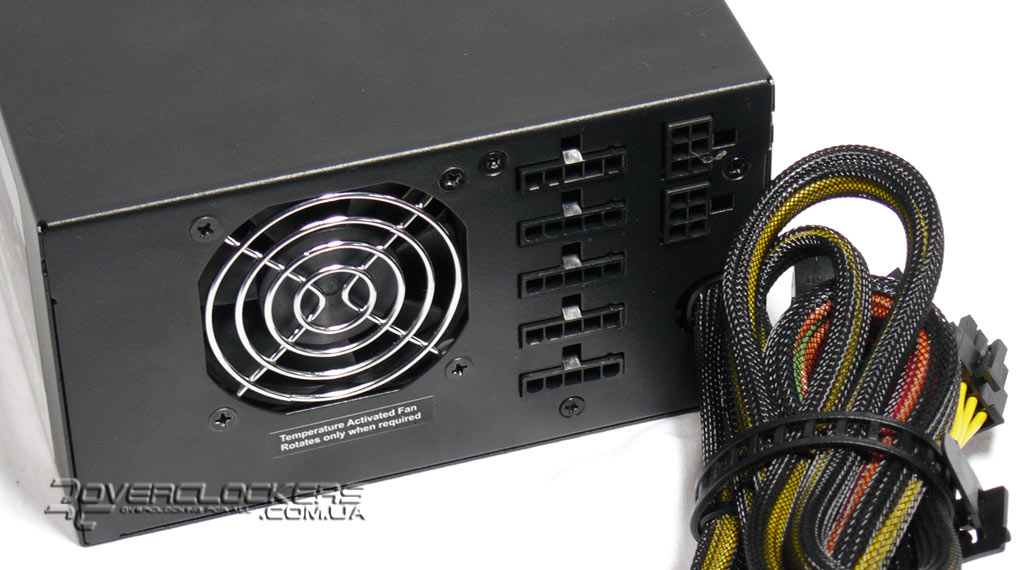

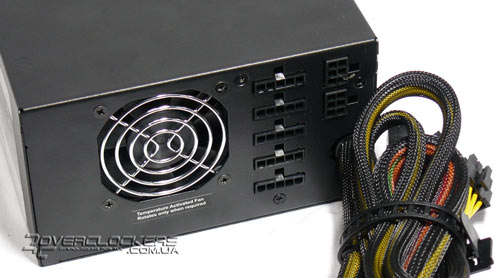

Для повышения эффективности охлаждения возле модульных разъемов установлен 60-мм вентилятор с хромированной защитной решеткой, который включается лишь при достижении определенной температуры внутри устройства. Работает он достаточно редко, но, скорее всего, это обусловлено использованием его во время тестирования на открытом стенде. При установке блока в корпус, температура его будет значительно выше, а значит, дополнительный вентилятор чаще начнет включаться, хотя, уровень шума даже с полностью работающей системой охлаждения не так заметен на фоне остальных компонентов системы.

Seasonic SS-600HM

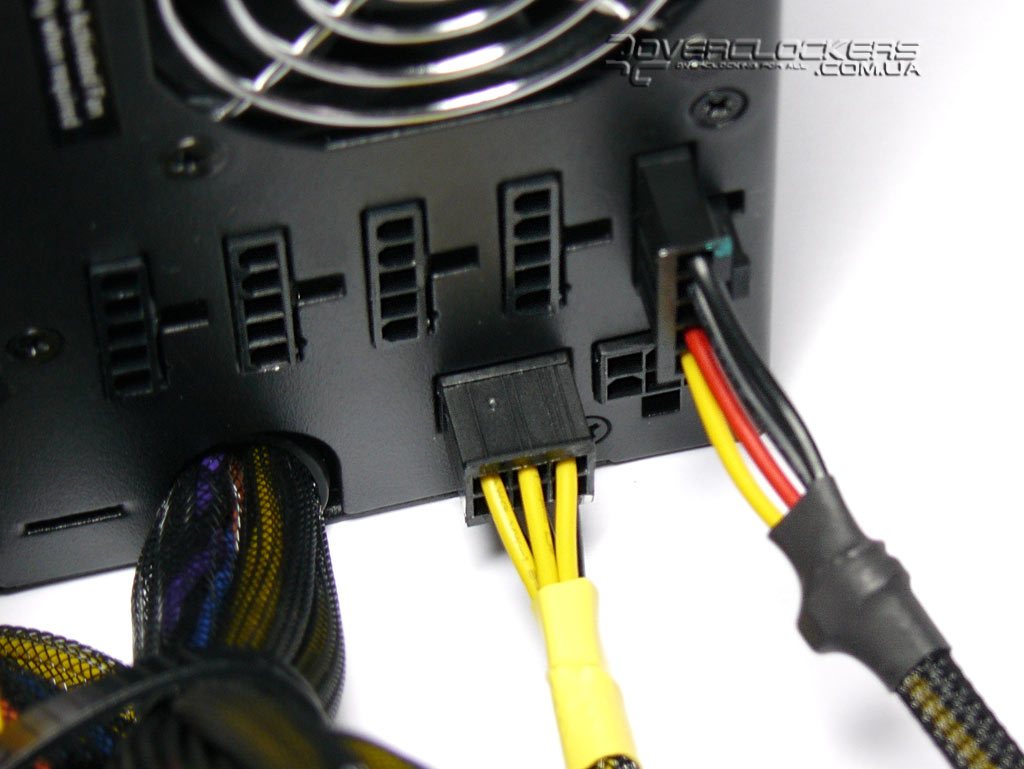

Блок оснащен кабелем для питания материнской платы и парой для дополнительного питания процессора стандарта ATX12V и EPS12V — остальные необходимо подключать по мере необходимости. Кабели для питания IDE- и SATA-устройств оснащены плоскими 5-контактными разъемами, а для питания видеокарт PCI-E – обычными, 6-контактными.

Seasonic SS-600HM

Количество основных кабелей:
  • один с разъемом ATX 24-pin (длина 52 см);
  • один с 8-контактным EPS12V (52 см);
  • один с 4-контактным ATX12V (52 см).

Количество отстегивающихся кабелей:
  • один с 8-контактным (6+2) разъемом для питания видеокарт PCI-E (55 см);
  • один с 6-контактным (6+2) разъемом для питания видеокарт PCI-E (55 см);
  • один с четырьмя разъемами питания для SATA-устройств (46+10+10+10 см);
  • два с двумя разъемами питания для SATA-устройств (56+15 см);
  • два с тремя разъемами питания для IDE-устройств (45+15+15 см);
  • два с двумя разъемами питания для IDE-устройств (55+15 см);
  • переходник питания с Molex на два разъема для питания FDD-дисководов (15 см).


Все кабели имеют нейлоновую оплетку, чего и следовало ожидать от блока такого уровня.

Несмотря на увеличившуюся мощность на 100 Вт относительно моделей рассмотренных выше, количество виртуальных линий +12V стало четыре с ограничением по 18 А на каждую. Суммарная мощность по всем линиям может достигать практически номинала блока питания, что характерно для современных моделей. Комбинированная мощность для каналов +3,3V и +5V не должна превышать 170 Вт.

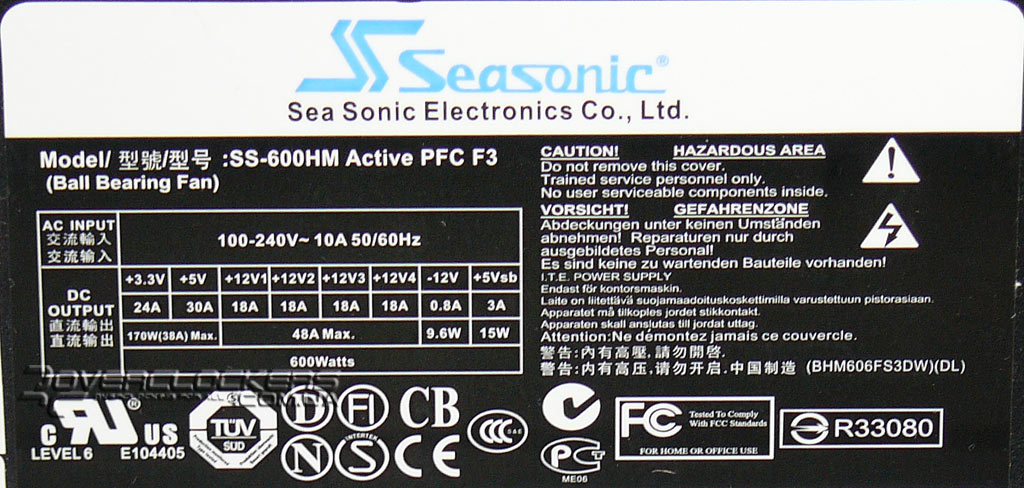

Характеристики Seasonic SS-600HM

Блок оснащен активным PFC, рассчитан на сетевое напряжение в переделах 100-240 В и соответствует стандарту 80 Plus, т.е. способен демонстрировать высокий КПД — не менее 80% при 20, 50 и 100-процентной нагрузке.

Шина питания +3,3V +5V +12V1 +12V2 +12V3 +12V4 -12V +5Vsb
Макс. ток нагрузки, А 24 30 18 18 18 18 0,8 3
Комбинированная мощность, Вт 170 (38 A) 48 A 9,6 15
Общая мощность, Вт 600

Конструктивно серия M12 отличается от S12II - как уже отмечалось выше это модульное подключение кабелей и наличие второго вентилятора.

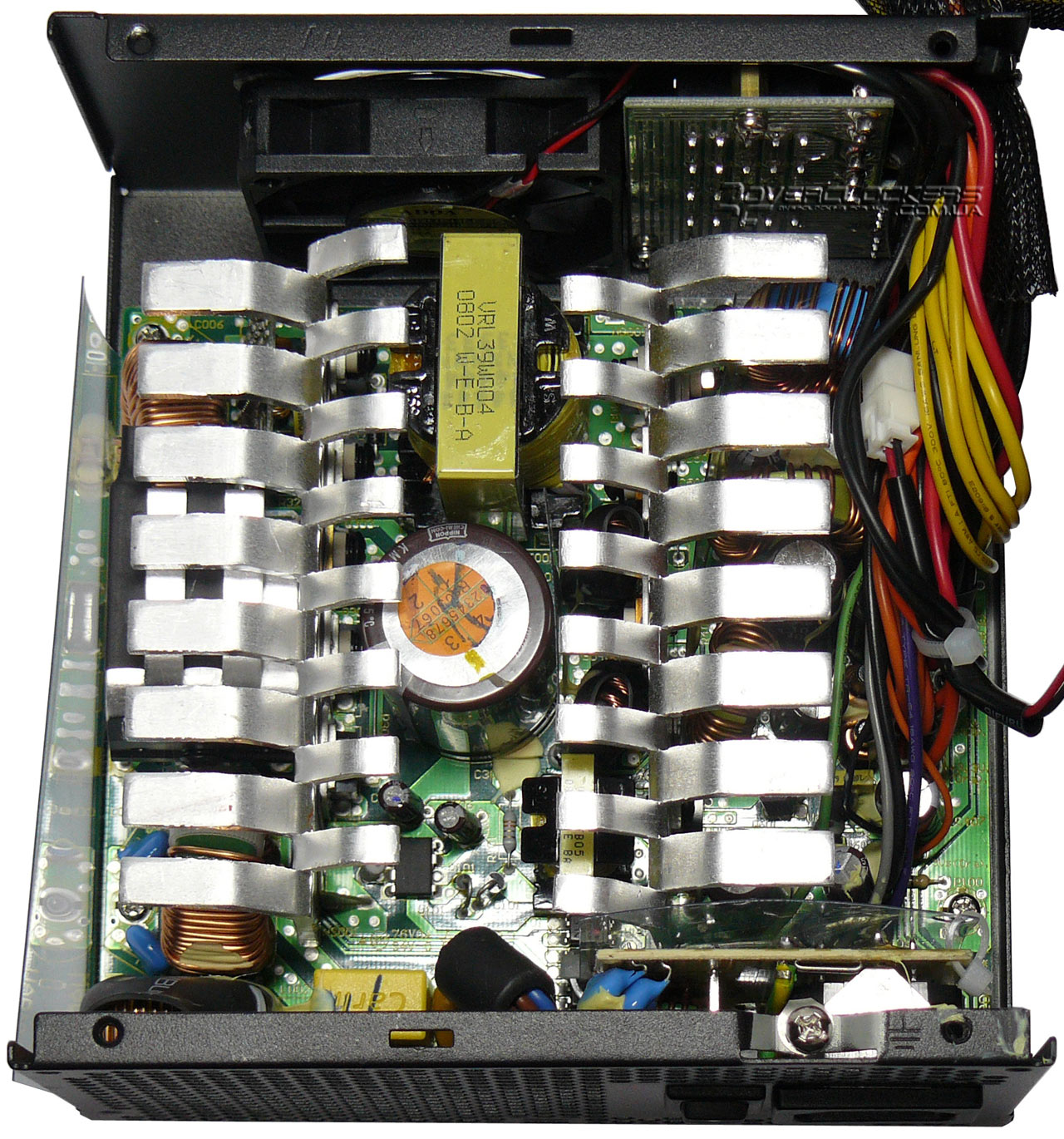

Плата Seasonic SS-600HM

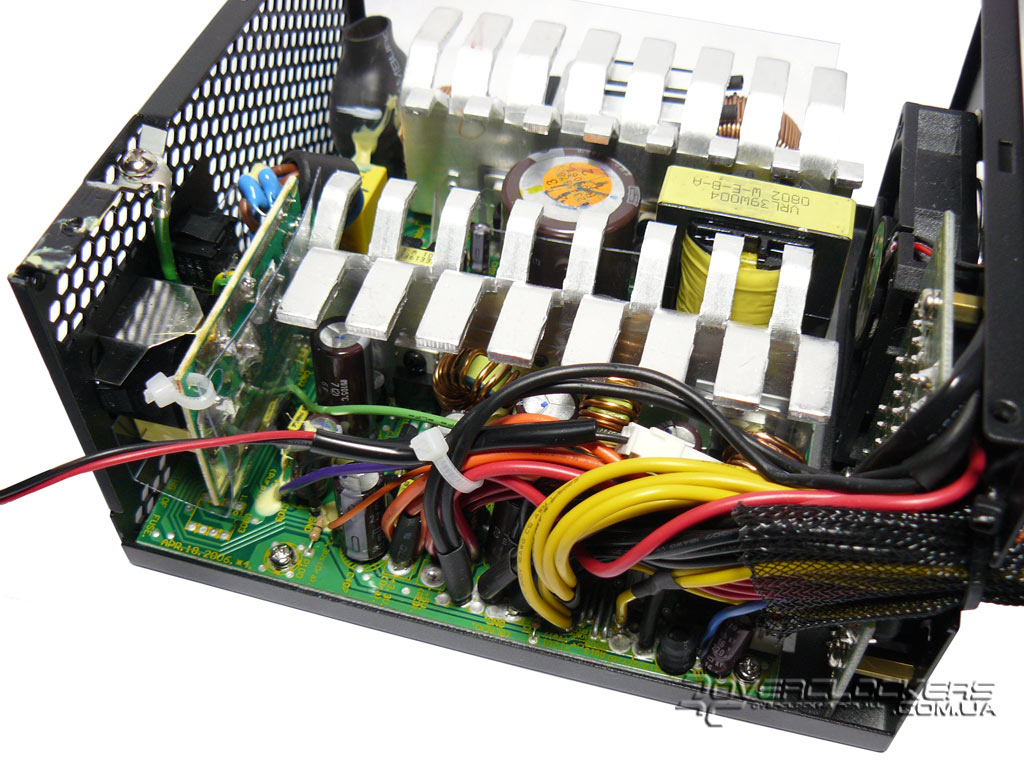

Также была полностью изменена схемотехника: емкость входного конденсатора увеличена до 390 мкФ, диодный мост расположен на отдельном небольшом радиаторе, при этом элементы блока активной коррекции мощности и ключевые транзисторы охлаждает один из основных радиаторов (на снимке слева), диодные сборки выпрямителя охлаждаются вторым радиатором.

Плата Seasonic SS-600HM

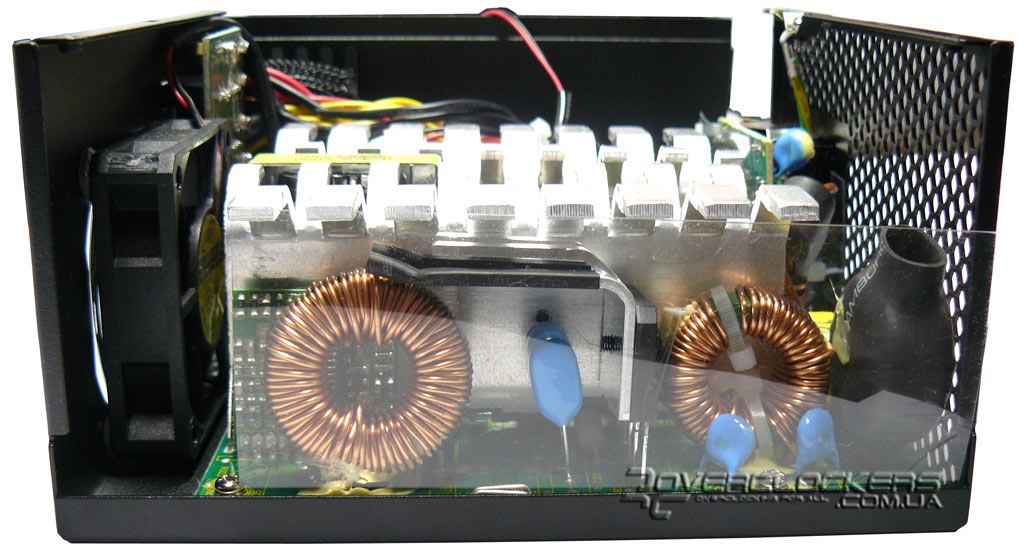

Размеры диодных сборок небольшие, поэтому для увеличения площади контакта с радиатором, который осуществляется через термопрокладку, используются тонкие алюминиевые пластинки. Аналогичным образом сделано и в БП Seasonic SS-500GB и SS-500ET. В отличие от маломощных моделей БП стабилизация каналов в M12-600 происходит отдельно друг от друга, кроме линий +12V и -12V, что позволяет держать +5 В на одном и том же уровне.

Плата Seasonic SS-600HM

Качество пайки нареканий не вызывает, все сделано на высоком уровне. Единственное, что смущает, так это непонятная экономия на трех сантиметрах провода для питания материнской платы по +12-вольтовому каналу — к плате блока припаян провод для 20-контактной половинки разъема, а уже к этому проводу на расстоянии 3 см допаян провод для 4-контактной половинки, хотя на плате присутствует свободное место еще для нескольких проводов. Что-то подобное можно встретить в БП OCZ600SXS-EU — только в нем допаян кусок провода для второго 6-контактного разъема дополнительного питания видеокарт PCI-E. Так что решение Seasonic не так уж и плачевно.

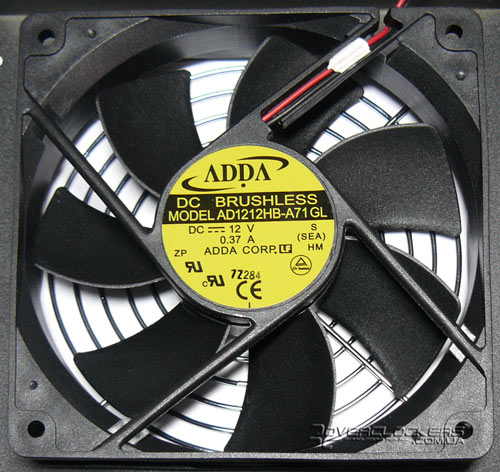

В качестве основного вентилятора используется 120-мм модель AD1212HB-A71GL от ADDA с частотой вращения крыльчатки 2200 об/мин, а дополнительный представлен 60-мм моделью AD0612HB-D71GL, с номинальной скоростью 4500 об/мин от того же производителя. Направляющая пластина на вентиляторе отсутствует.

Вентилятор ADDA AD1212HB-A71GL


Методика тестирования

Экспресс-тест блоков питания проводился с использованием обычной системы, собранной из следующих компонентов:
  • Процессор: Intel Core i7-920 (2,66@3,54 ГГц, Bclk 177 МГц);
  • Материнская плата: ASUS Rampage II Extreme (Intel X58);
  • Кулер: Noctua NH-U12P;
  • Оперативная память: Team Xtreem Dark TXDD2048M1866HC8DC (2x1024 МБ, DDR3-1866@1066, 6-6-6-18, dual channel);
  • Видеокарта: Zotac GeForce GTX 260 AMP!;
  • Жёсткий диск: Samsung HD252HJ (250 ГБ, SATA-300).

Тестирование проводилось в среде Windows Vista x86 SP1. Для создания нагрузки на систему применялась утилита OCCT 2.01 c 15-минутным тестом и игра Crysis с пятикратным прогоном стандартной демо-записи при качестве «High» с активированным сглаживанием уровня 8x и разрешении экрана 1600х1200 точек.

Для измерения общей потребляемой мощности системы использовался прибор Seasonic Power Angel, способный также измерять коэффициент мощности, напряжение и частоту в сети, потребляемый ток и количество энергии, потраченное на единицу времени.

Seasonic Power Angel

Напряжения проверялись цифровым мультиметром UNI-T M980G.


Результаты тестирования

Полученные данные занесены в таблицу, в которой отражены напряжения на основных линиях блоков питания, потребляемая мощность системы в целом и коэффициент мощности при простое и нагрузке.

  Линия +3,3V, В Линия +5V, В Линия +12V, В Потребляемая мощность, Вт PF
Режим Idle Burn Idle Burn Idle Burn Idle Burn Idle Burn
Seasonic SS-500GB 3,35 3,37 5,03 5,08 12,4 12,25 168 432 0,96 0,98
Seasonic SS-500ET 3,36 3,38 5,02 5,07 12,42 12,27 168 433 0,97 0,98
Seasonic SS-600HM 3,41 3,42 5,02 5,02 12,14 12,12 171 435 0,97 0,98

Как и следовало ожидать, напряжение на канале +5V в блоках с групповой стабилизацией растет при нагрузке на +12-вольтовую линию, но не выше 5% допуска по стандарту ATX12V V2.2. В нашем случае не было даже 2%. Модель мощностью 600 Вт продемонстрировала высокую стабильность напряжения +5 В, как и по +12V каналу. Напряжение +3,3 В было несколько завышено, но опять же, все укладывалось в 5% допуск. Коэффициент мощности всех блоков питания при нагрузке составил 0,98.


Выводы

Как и протестированная ранее модель SS-850EM рассмотренные в данном обзоре блоки питания от Sea Sonic Electronics оказались тихими и качественно сделанными изделиями. Конечно, OEM-модель Seasonic SS-500ET несколько громче, чем ожидалось, но в отличие от многих конкурирующих продуктов, она все-таки работает тише. Небольшим минусом данного блока можно назвать отсутствие нейлоновой оплетки на кабелях, хотя бы основных, но, учитывая качество исполнения, это вполне можно простить.

Блок Seasonic S12II-500, он же SS-500GB, можно считать отличным выбором для игровой системы на базе разогнанного четырехъядерного процессора и карты уровня GeForce GTX285 с парой жестких дисков в RAID-режиме. Видеокарту желательно подобрать с альтернативной тихой системой охлаждения, аналогичный кулер для процессора — и тишина вам обеспечена.

Seasonic SS-600HM из серии M12 отличается модульной конструкцией, что позволит избавиться от лишних кабелей, также тих в работе, и вполне способен обеспечить питанием систему на базе GeForce GTX295 или Radeon HD 4870 X2. Конечно, в таком случае, тихим компьютер уже не назовешь.
