Народная платина. Обзор блока питания FSP Aurum 92+ 650W

Благодаря стандарту 80 Plus современные блоки питания обладают высоким КПД, достигающим 80—90 процентов, благоприятным образом влияющим на экономичность устройства, его степень нагрева и уровень шума. Стоимость таких продуктов начинается от 40 долларов и чем выше энергоэффективность, тем дороже обходится блок новому пользователю. Из последних новинок на отечественном рынке присутствуют решения на 850—1500 Вт производства Enermax и Seasonic, что само собой подразумевает запредельный ценник.

Если же большая мощность не нужна, а высокая эффективность является решающим фактором при выборе блока питания, вполне можно сэкономить, дождавшись появления в рознице новых решений FSP. Представив в прошлом году линейку «золотых» продуктов Aurum, компания не остановилась на достигнутом и расширила ее за счет серии Aurum 92+, отвечающей требованиям 80 Plus Platinum. Правда, пока анонсирована лишь одна модель на 650 ватт. Но вряд ли более мощные решения заставят себя долго ждать.


FSP Aurum 92+ 650 (PT-650M)

«Платиновый» стандарт подразумевает КПД блоков на уровне не мене 90 процентов при 20% нагрузке, 94 процента — при нагрузке в половину мощности и 91% при номинальной. Судя по таким характеристикам, подобные устройства должны обладать чуть ли не пассивной системой охлаждения. Но так ли этой, мы узнаем в конце нашего обзора.

К сожалению, на тестирование рассматриваемый блок попал в упаковке без красочной обертки, даже не представляем как она выглядит.

FSP Aurum 92+ 650 (PT-650M)

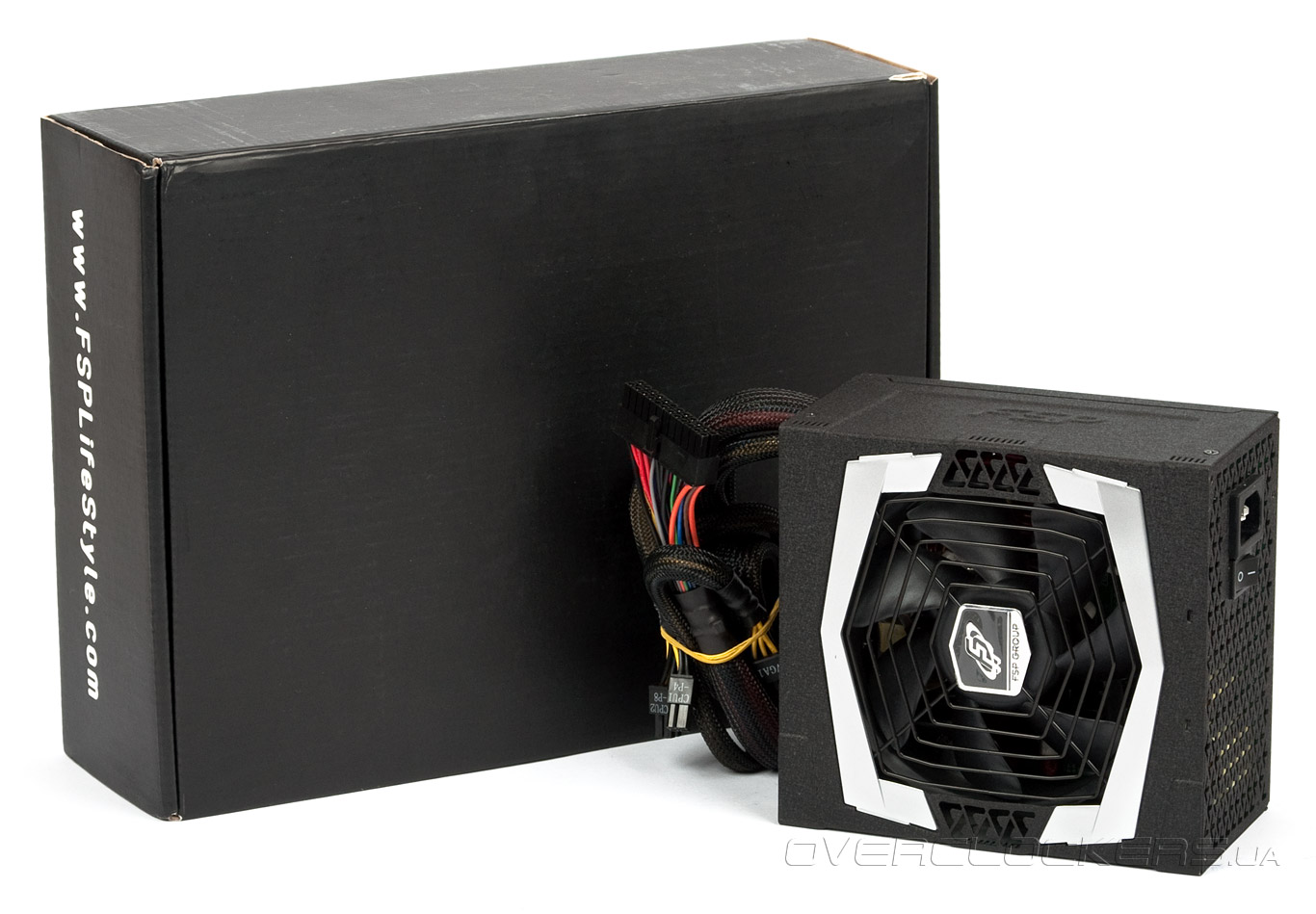

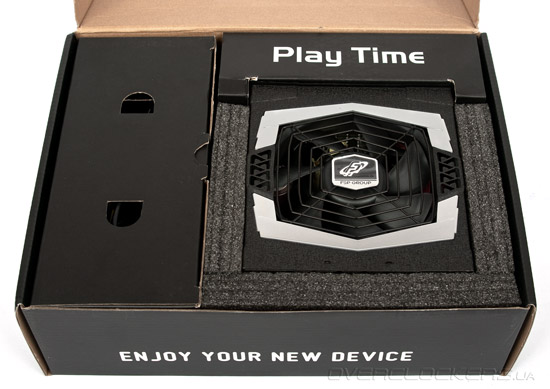

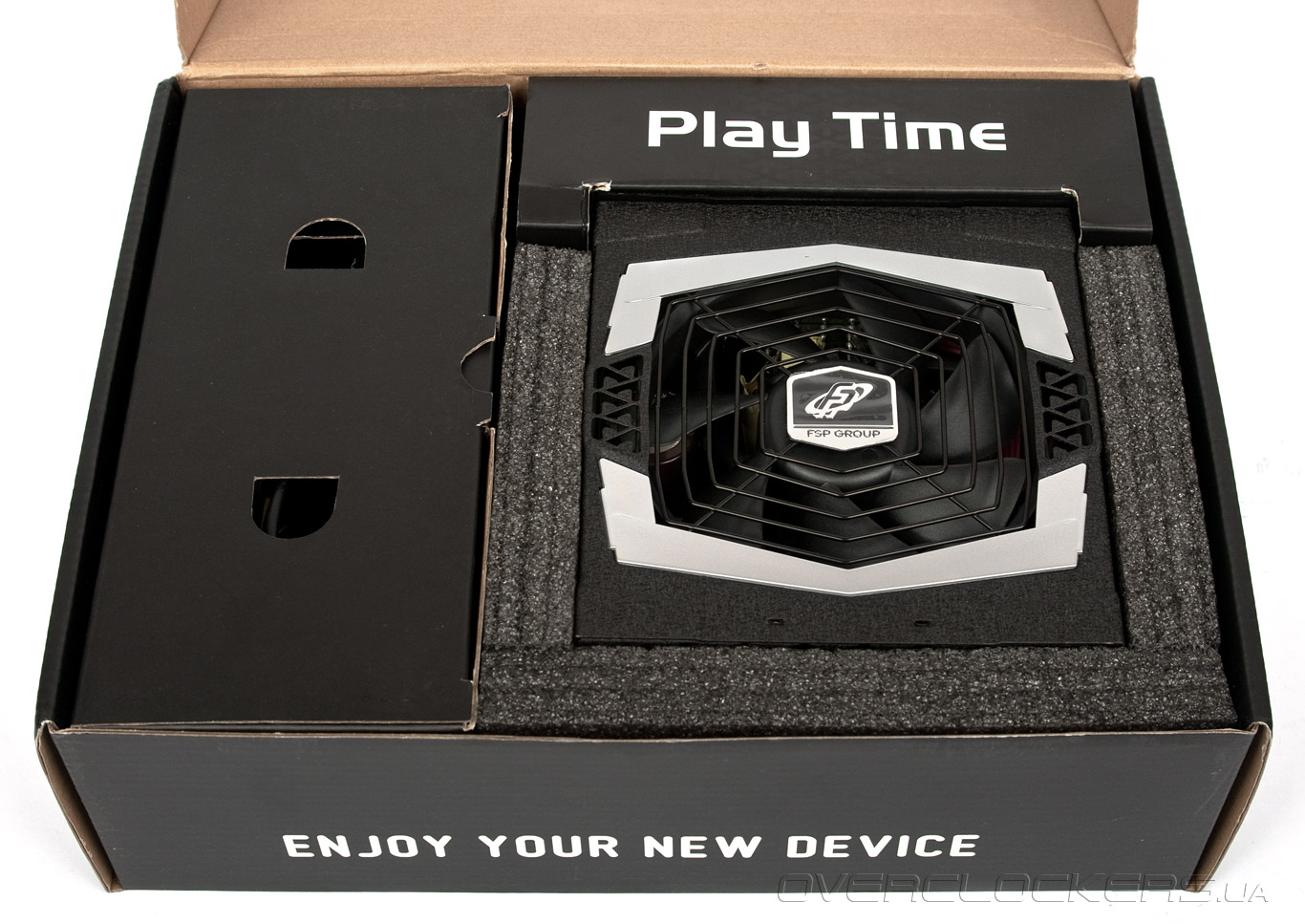

Коробка средних размеров, даже меньше, чем у рассмотренного Aurum AU-650M. Устройство дополнительно защищено пенополиуретановым полубоксом. Для аксессуаров, поставляемых в комплекте, предусмотрена отдельная коробка.

FSP Aurum 92+ 650 (PT-650M)

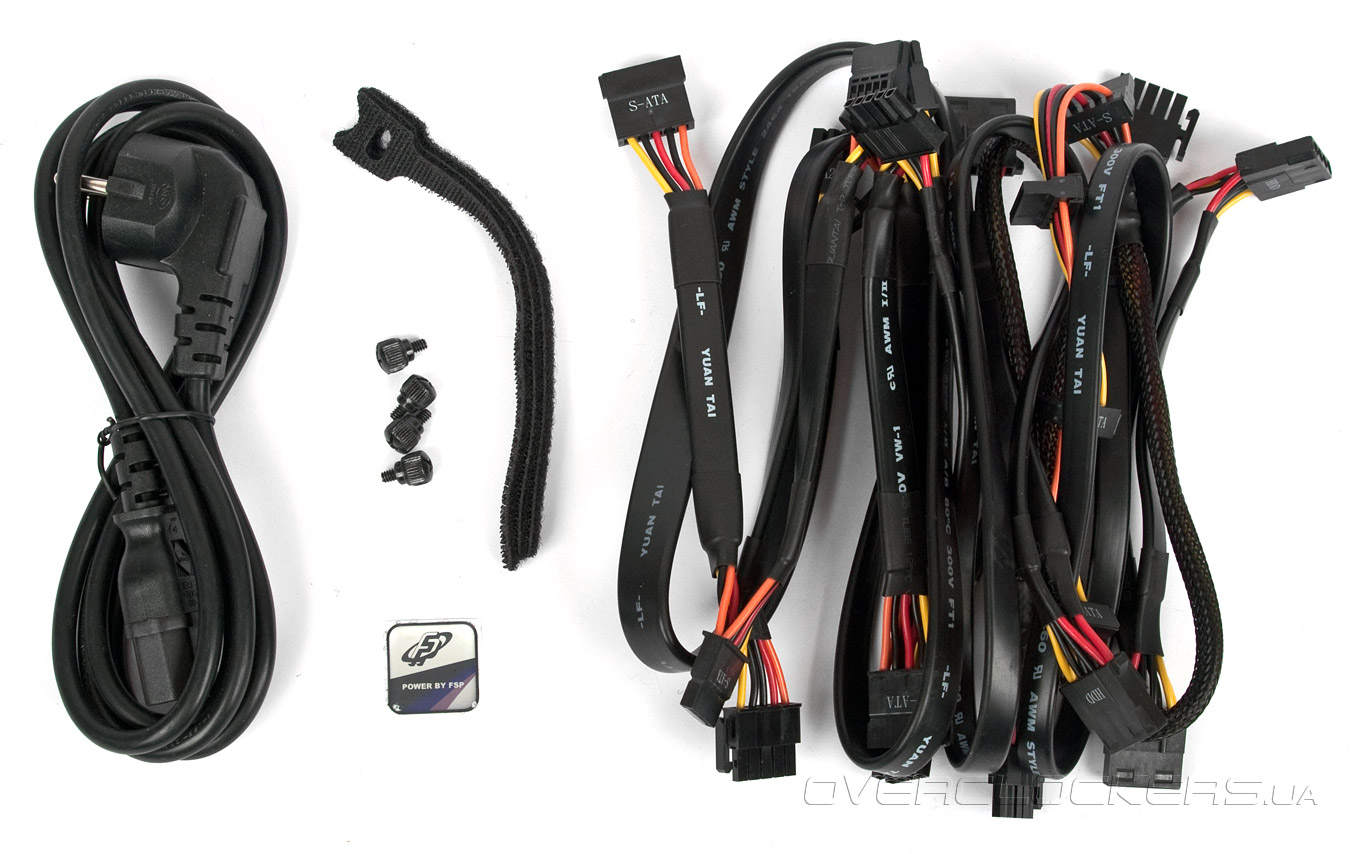

Комплект поставки содержит следующее: наклейку с логотипом FSP, три стяжки-липучки, крепежные винты с накатанной головкой, сетевой кабель и набор отстегивающихся кабелей. Инструкция, в нашем тестовом экземпляре отсутствовала. Судя по обзорам в Сети, скорее всего, она попросту не была предоставлена компанией FSP.

FSP Aurum 92+ 650 (PT-650M)

Блок питания PT-650M выполнен с разъемами для отключения лишних кабелей, из жестко закрепленных лишь шлейфы питания материнской платы (55 см), дополнительного питания процессора EPS12V (4+4, 65 см) и видеокарты (6+2, 55 см). Все они заключены в нейлоновую оплетку. Остальные кабели представлены таким списком:
  • один с 8-контактным (6+2) разъемом для видеокарт PCI-E (55 см);
  • один с пятью разъемами питания для SATA-устройств (55+15+15+15+15 см);
  • один с четырьмя разъемами питания для SATA-устройств (55+5+5+5 см);
  • один с двумя разъемами для питания IDE-устройств и (55+15 см);
  • один с двумя разъемами для питания IDE-устройств и одним для флоппи-дисковода (55+15+15 см).

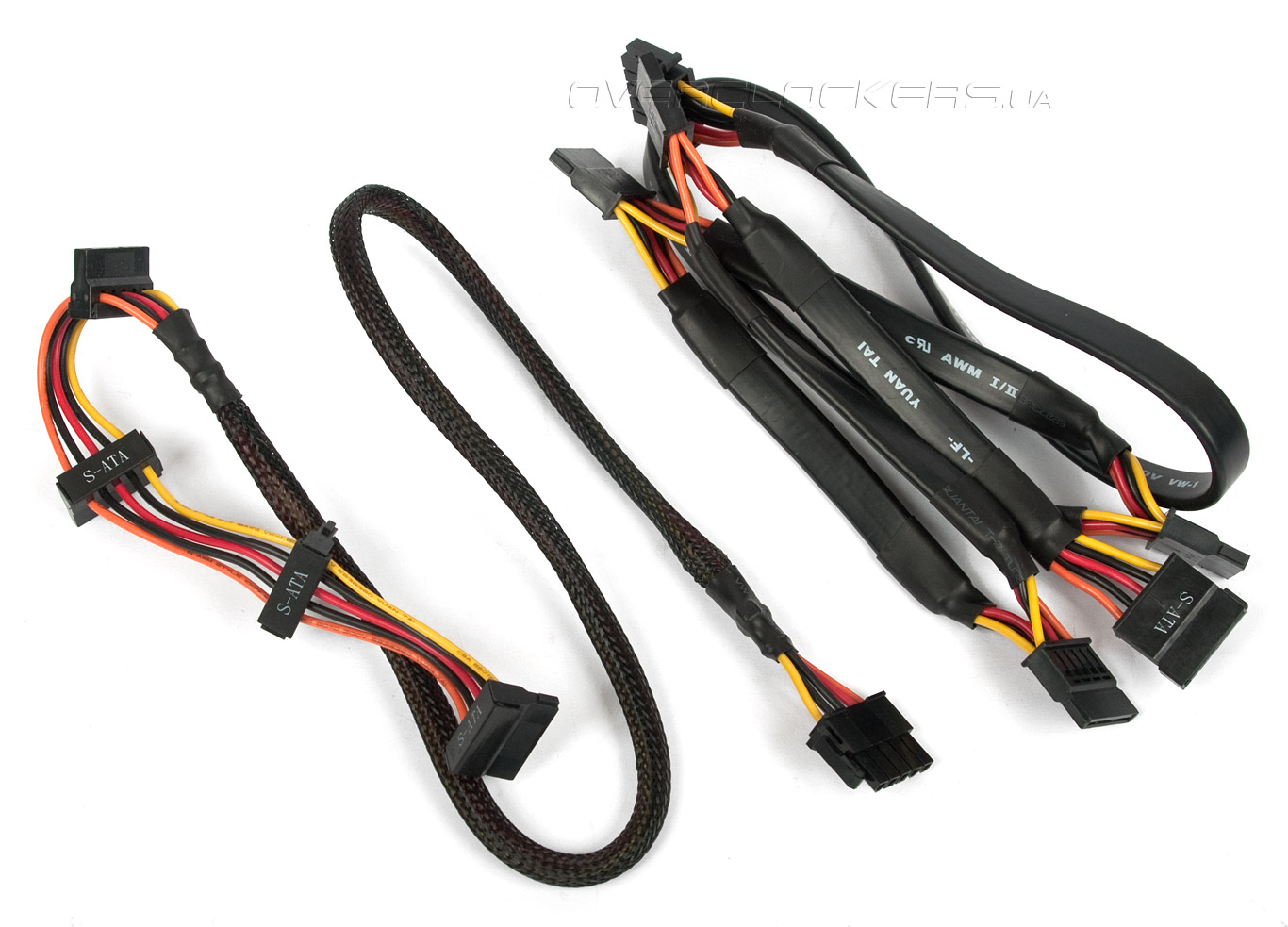

Для такой мощности устройства количество шлейфов достаточное, только тандемы из пары мощных видеокарт не построить. Но ведь на такую нагрузку модель и не рассчитана. Оплетка отстегивающихся шлейфов плоская пластиковая, только кабель с четырьмя разъемами питания для SATA-устройств в нейлоновой сеточке.

FSP Aurum 92+ 650 (PT-650M)

Этот шнур позволяет аккуратно подключить массив из четырех накопителей, расположенных в ряд. Он нам уже встречался при знакомстве с блоком FSP Raider.

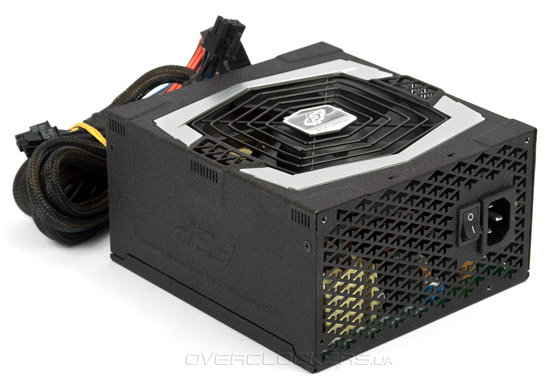

Дизайн Aurum 92+ один в один повторяет решения «золотой» серии, только декоративные пластиковые накладки возле решетки не желтоватые, а серые. В остальном — все тот же черный корпус с грубой фактурой и вентиляционными отверстиями в виде фирменных стрелочек. Защитная решетка вентилятора выполнена из проволоки в виде шестигранника с логотипом компании по середине. Помимо сетевого разъема на внешней стенке присутствует небольшой выключатель.

FSP Aurum 92+ 650 (PT-650M)

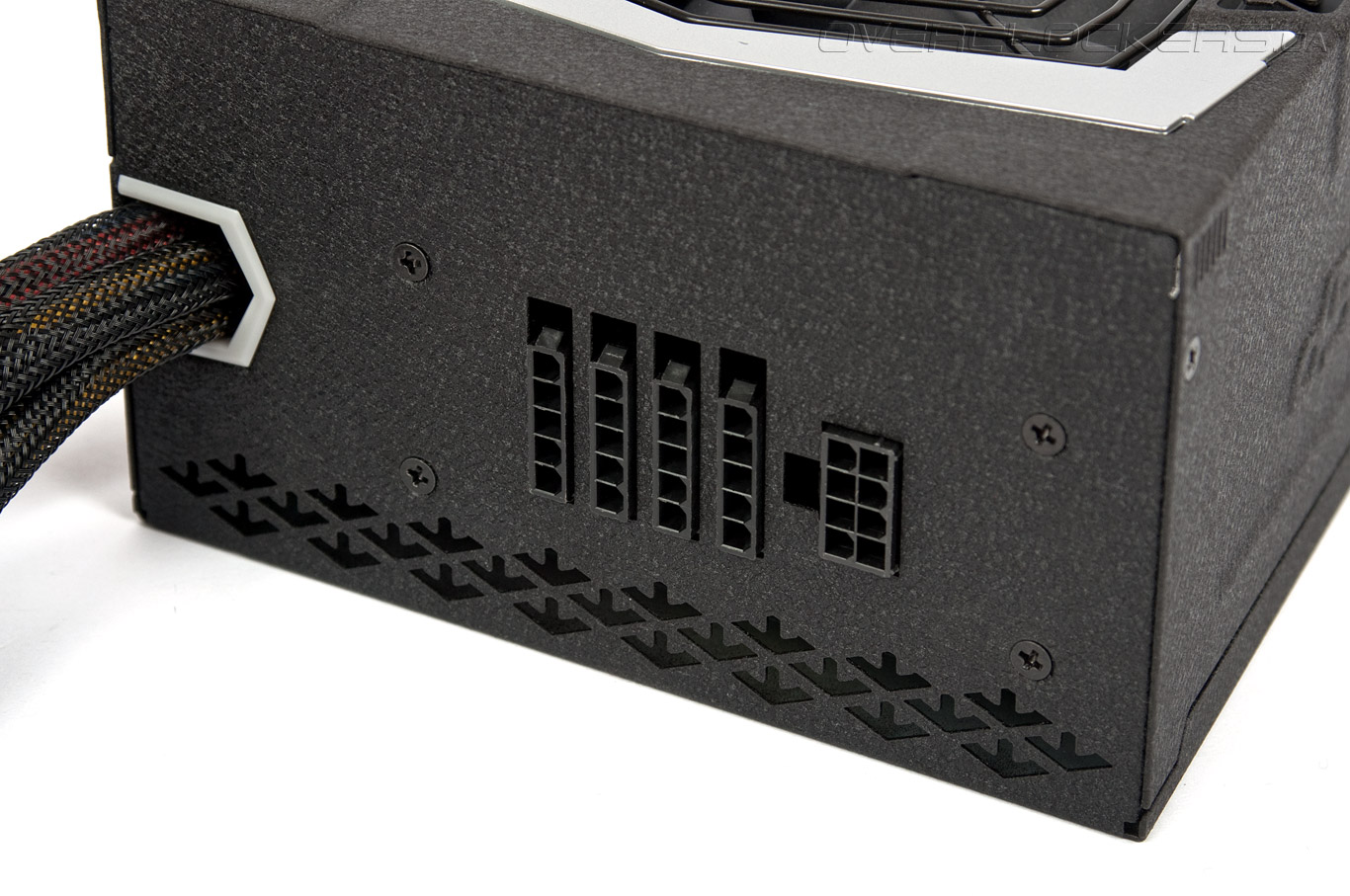

Внутренняя стенка также не претерпела никаких изменений при переходе на более экономичную начинку. На ней расположены четыре разъема для подключения шлейфов питания периферии и один для видеокарты. Выход для основных кабелей обрамлен декоративным элементом того же цвета, что пластик вокруг решетки.

FSP Aurum 92+ 650 (PT-650M)

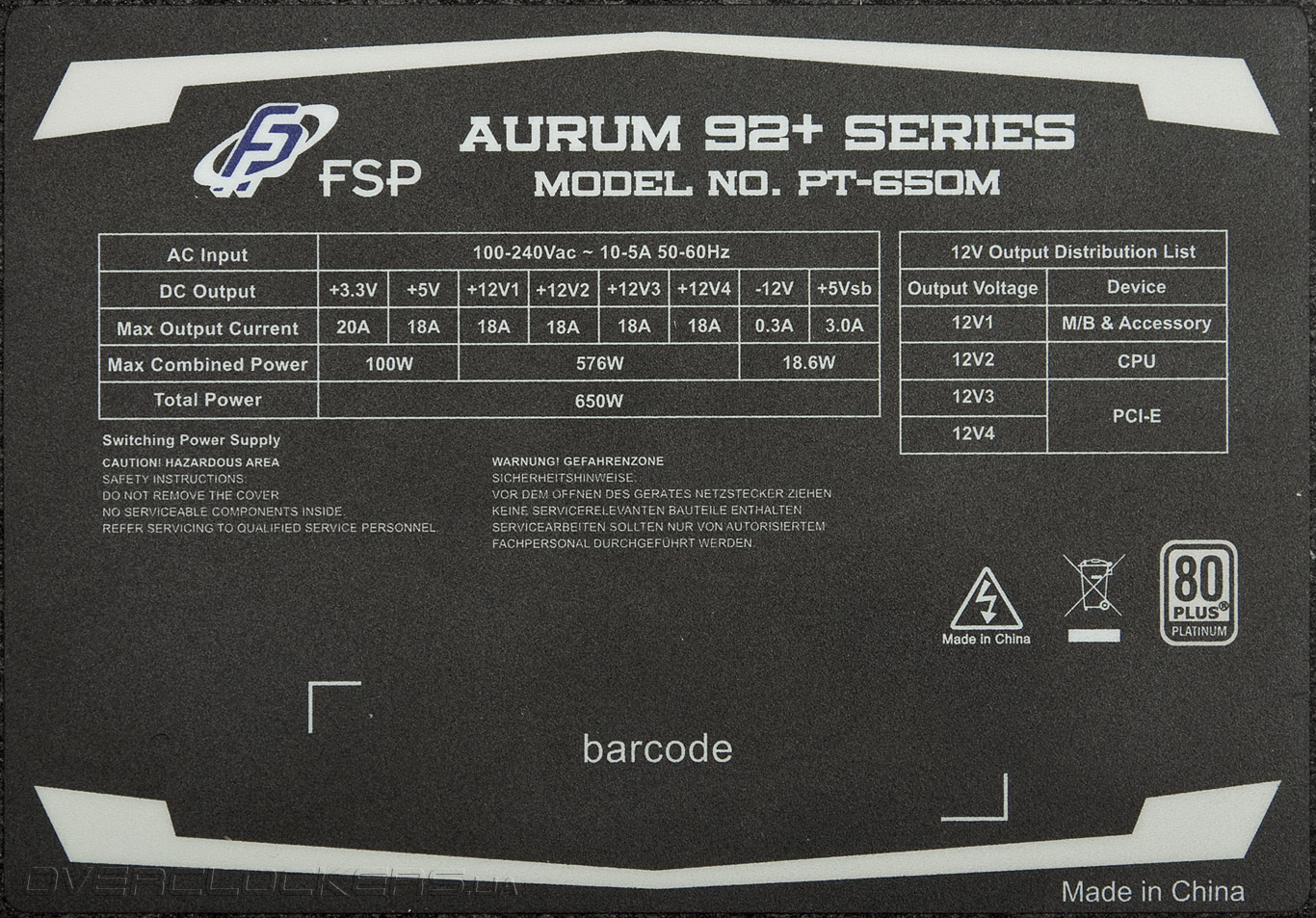

С выпуском «платиновых» продуктов FSP пересмотрела характеристики 650-ваттной модели и в отличие от AU-650M с четырех виртуальных линий +12V можно снять лишь 576 Вт вместо 600. Каждая линия все также обеспечивает нагрузку током до 18 А. Характерная для продукции этой компании табличка с указанием нагрузки присутствует и здесь.

FSP Aurum 92+ 650 (PT-650M)

Кроме того, изменениям подверглись и остальные линии. Комбинированная мощность каналов +3.3V и +5V теперь всего 100 Вт (было 150), а ток для «дежурки» ограничен 3 А (вместо 3,5). Для современной системы такие изменения некритичны, так как питание компонентов сейчас осуществляет в основном за счет 12 В.

Шина питания +3.3V +5V +12V1 +12V2 +12V3 +12V4 –12V +5Vsb
Макс. ток нагрузки, А 20 15 18 18 18 18 0,3 3
Комбинированная мощность, Вт 100 576   18,6
Общая мощность, Вт 650

Отметим наличие активного PFC и возможность работы от сети в широких пределах входного напряжения (100—240 В). Есть еще всевозможные защиты.

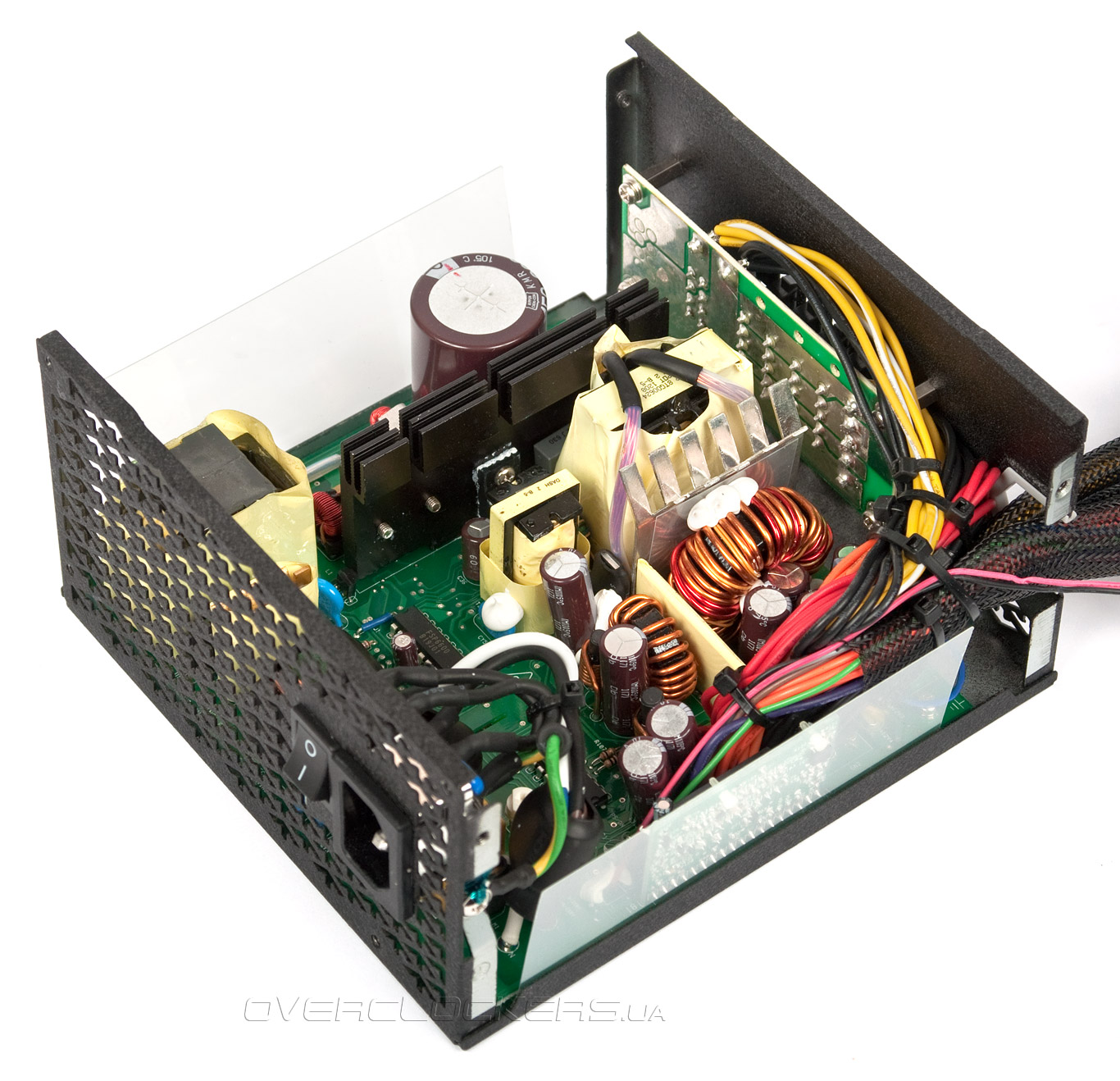

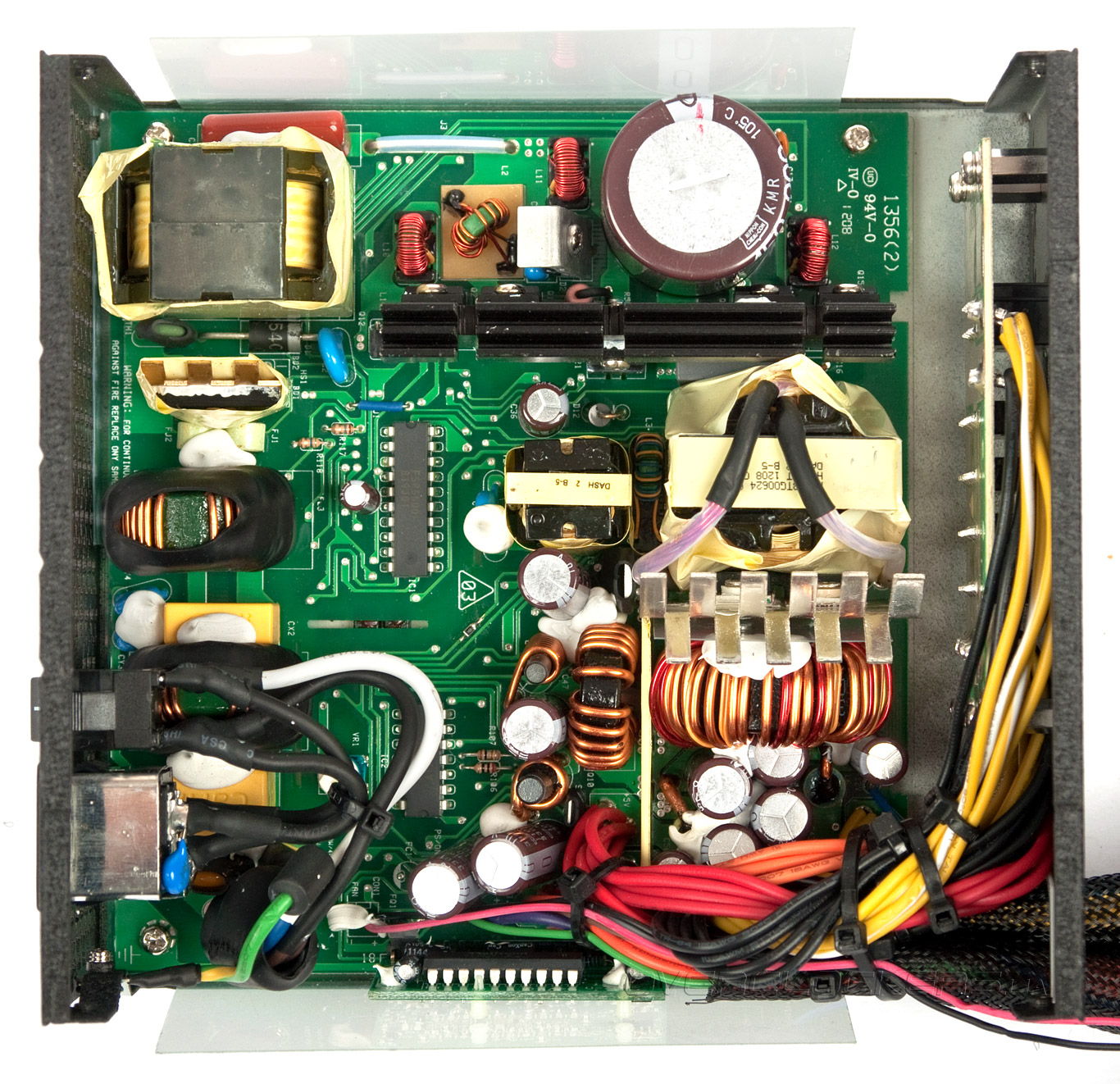

Если внешних различий с Aurum CM нет, то и внутренне новинка выполнена на той же самой платформе с MIA IC в виде фирменных контроллеров. Она же встречается еще и у решений линейки Raider. Единственное отличие заключается в усложнении схемотехники и росте качества используемых компонентов — чем выше КПД, тем лучше продукт.

FSP Aurum 92+ 650 (PT-650M)FSP Aurum 92+ 650 (PT-650M)

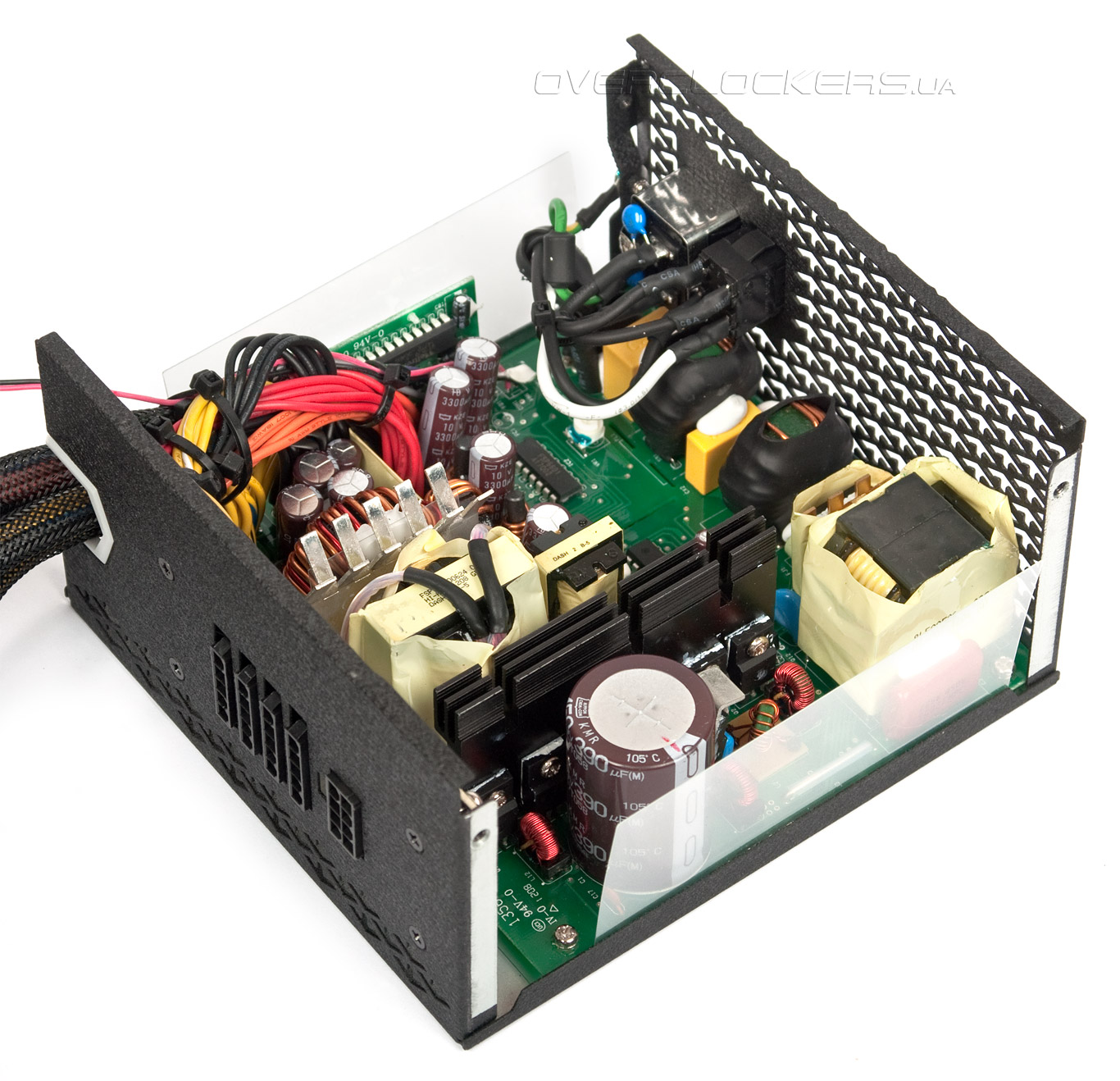

В высоковольтной цепи применен прямоходовой преобразователь с механизмом активного сброса тока с первичной обмотки импульсного трансформатора. Он положительно влияет на экономичность устройства, но на его базе нельзя сконструировать очень мощные блоки питания. По этой причине серия Aurum Pro (850—1200 Вт) выполнена на совершенно другой платформе и сторонних контроллерах.

FSP Aurum 92+ 650 (PT-650M)

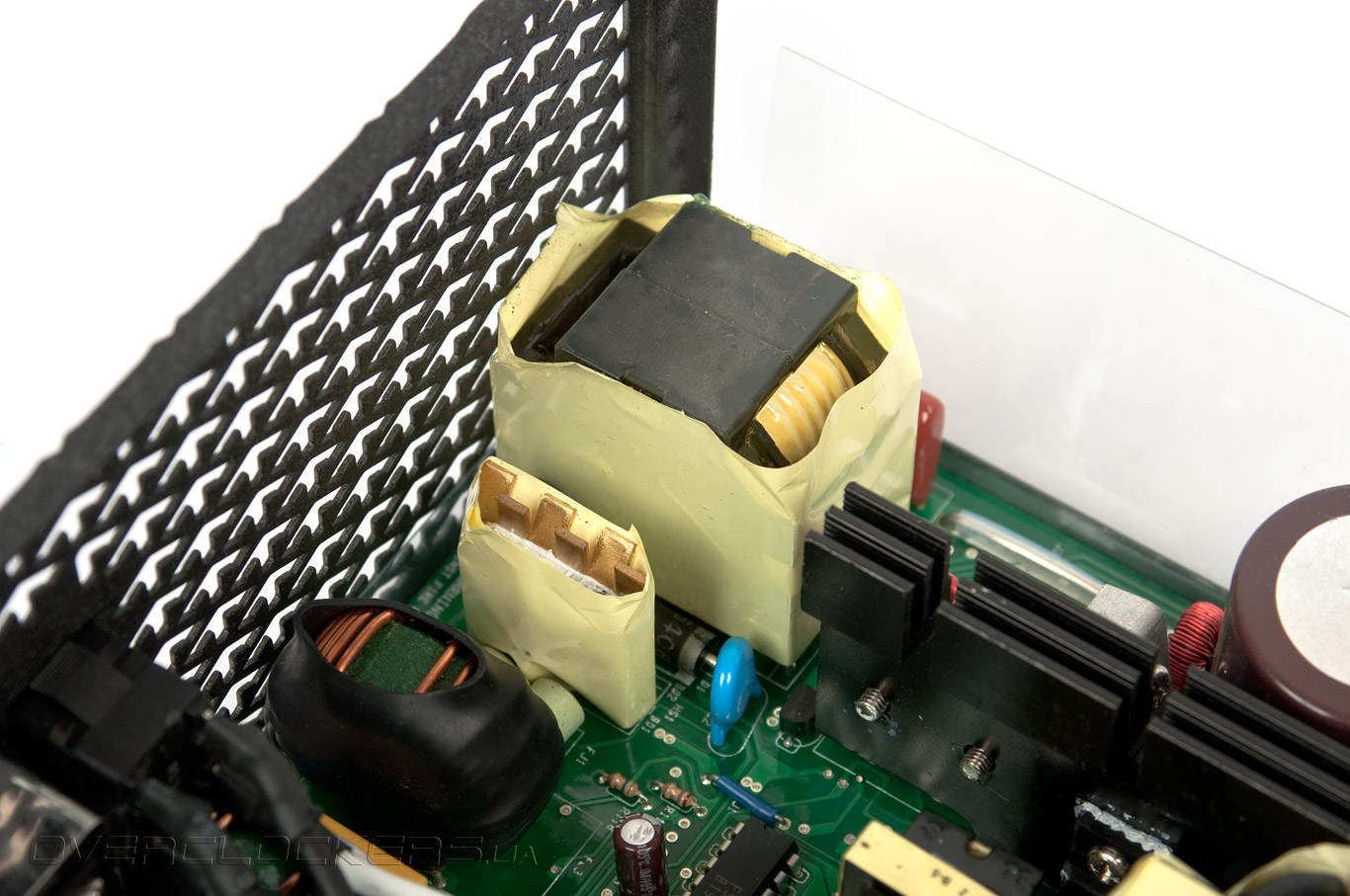

По сравнению с менее экономичными собратьями блок PT-650M выполнен с переработанным входным фильтром, в котором появился варистор, защищающий первичную цепь от бросков напряжения в сети. Ранее его функции выполнял MIA IC. Установлен другой дроссель активного PFC, убраны и добавлены некоторые компоненты.

FSP Aurum 92+ 650 (PT-650M)

За охлаждение выпрямляющего моста отвечает небольшой радиатор, обвернутый в липкую ленту, за ключевые транзисторы (SPA17N80C3 и транзистор сброса FQPF3N80C) и элементы APFC (IPA60R125CP) — самый крупный радиатор в блоке.

FSP Aurum 92+ 650 (PT-650M)

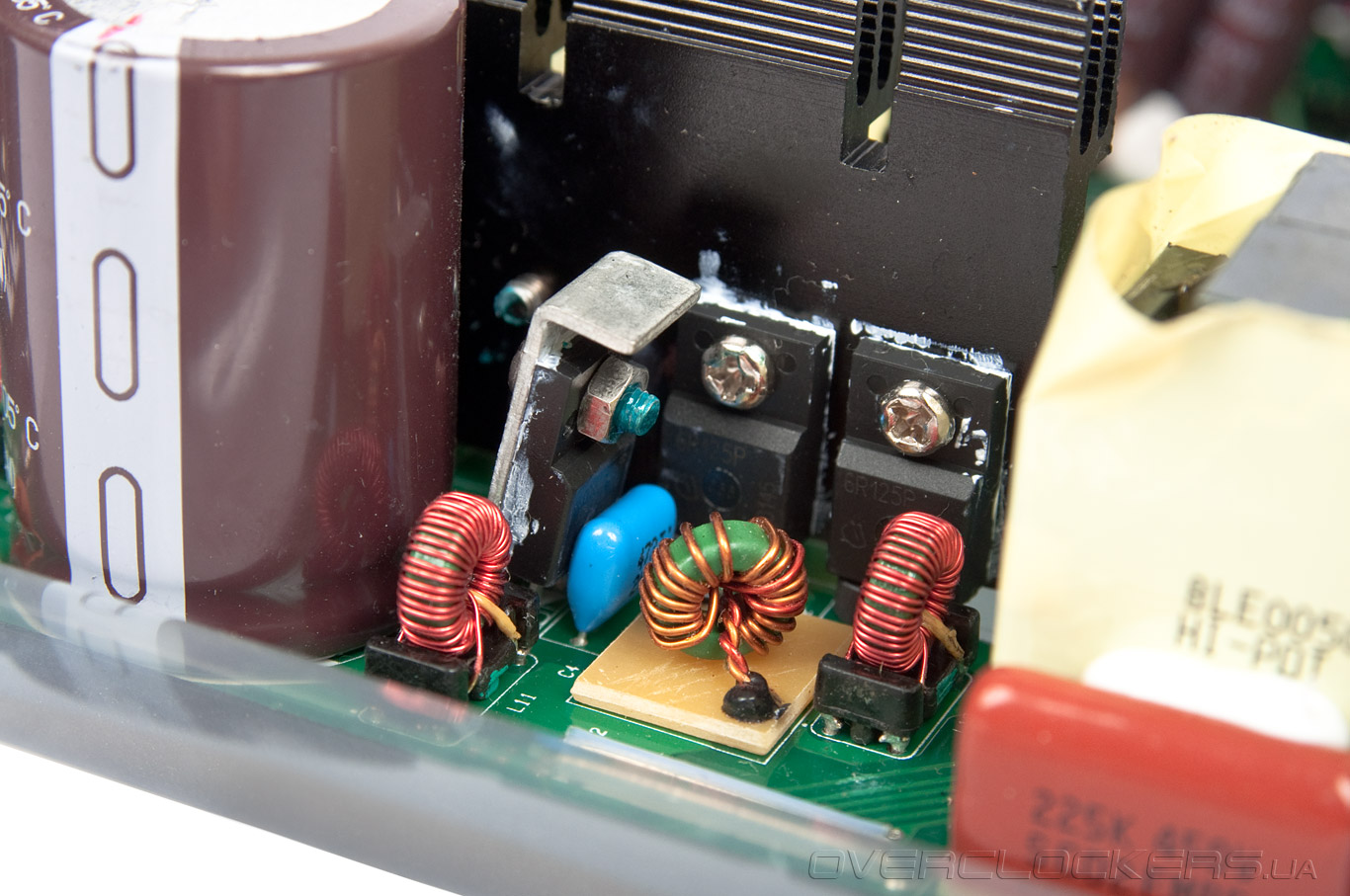

Диод модуля активной коррекции мощности вынесен отдельно и охлаждается небольшой алюминиевой пластинкой, тогда как в Aurum CM и Raider он располагался вместе с остальными компонентами.

FSP Aurum 92+ 650 (PT-650M)

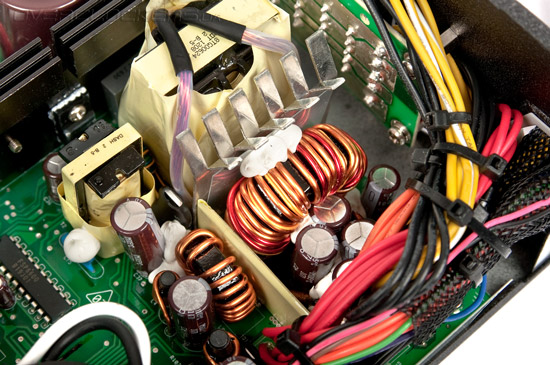

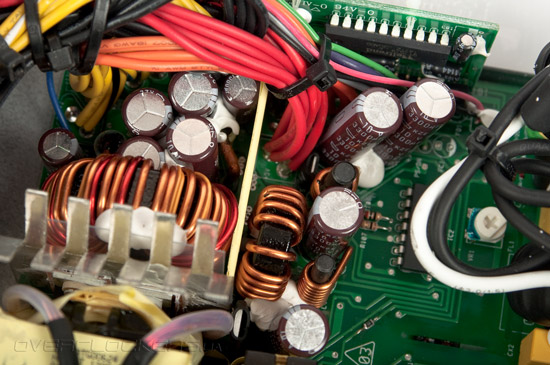

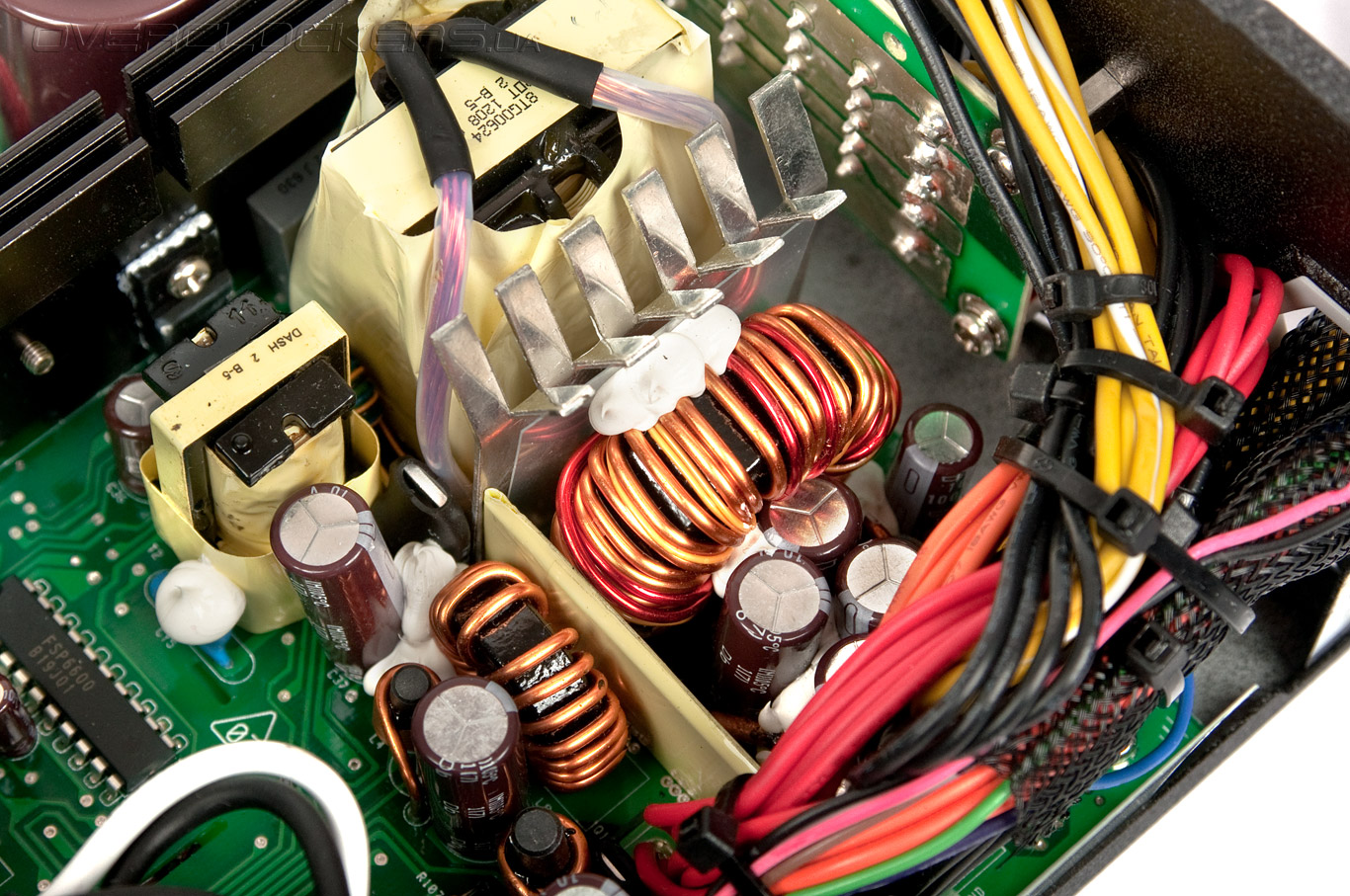

Вторичной цепью является синхронный выпрямитель, формирующий напряжение +12 В, в схеме которого используются транзисторы. За счет более низкого сопротивления в открытом состоянии, чем у привычных диодов, они обладают меньшим тепловыделением и потери энергии на них минимальны. Два таких элемента охлаждаются небольшой пластинкой-радиатором с расходящимися в стороны ребрами-лепестками на конце.

FSP Aurum 92+ 650 (PT-650M)

Рядом расположена еще одна пластинка, охлаждающая часть PCB, на обратной стороне которой распаяны транзисторы (IPD031N03L) DC-DC преобразователя. Благодаря последним получаются напряжения +3,3 и +5 вольт. Только стабилизация каналов +12, –12 и +5 вольт групповая (как и во всех решениях на этой платформе), которая давно не используется в высокоуровневых блоках питания.

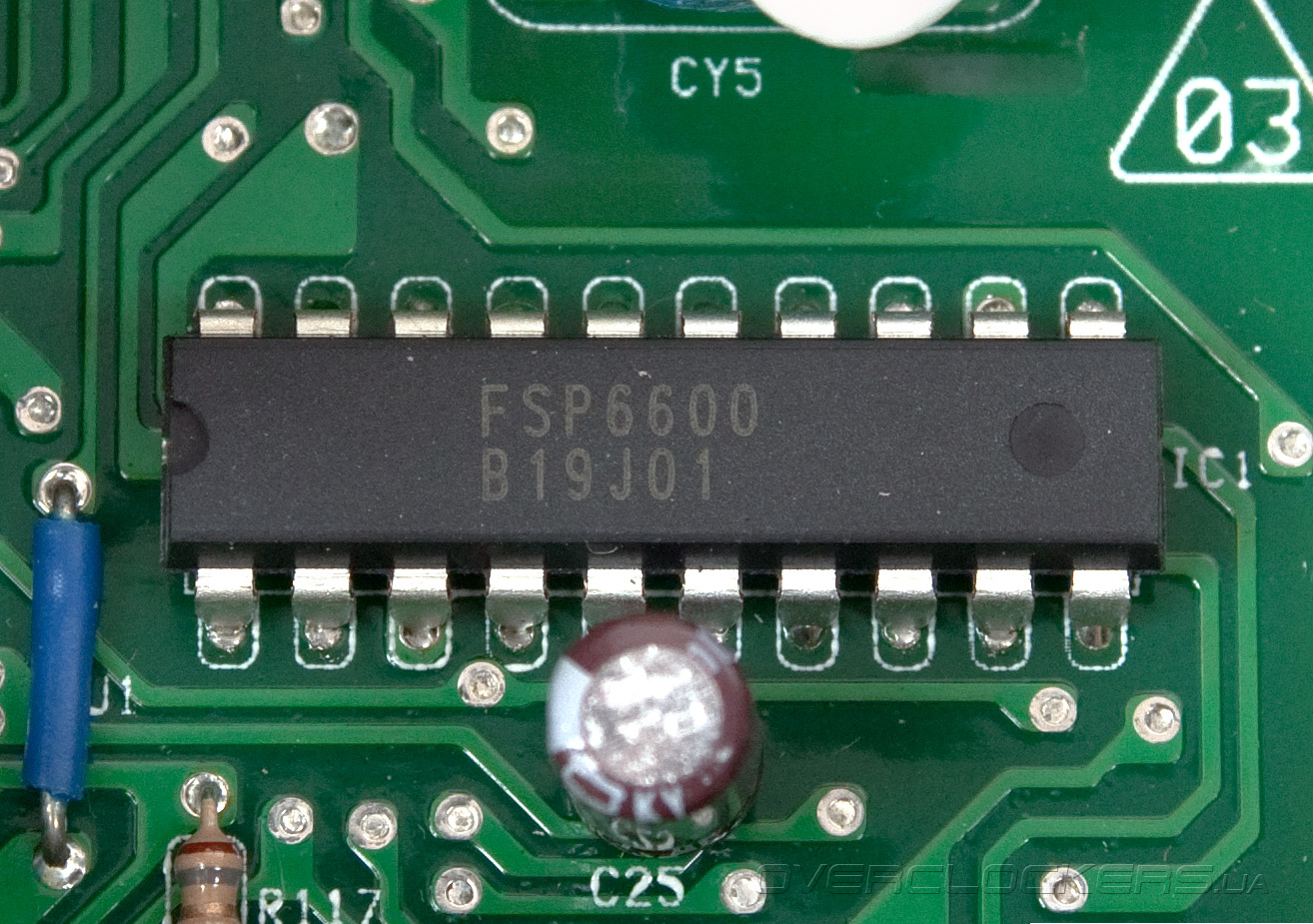

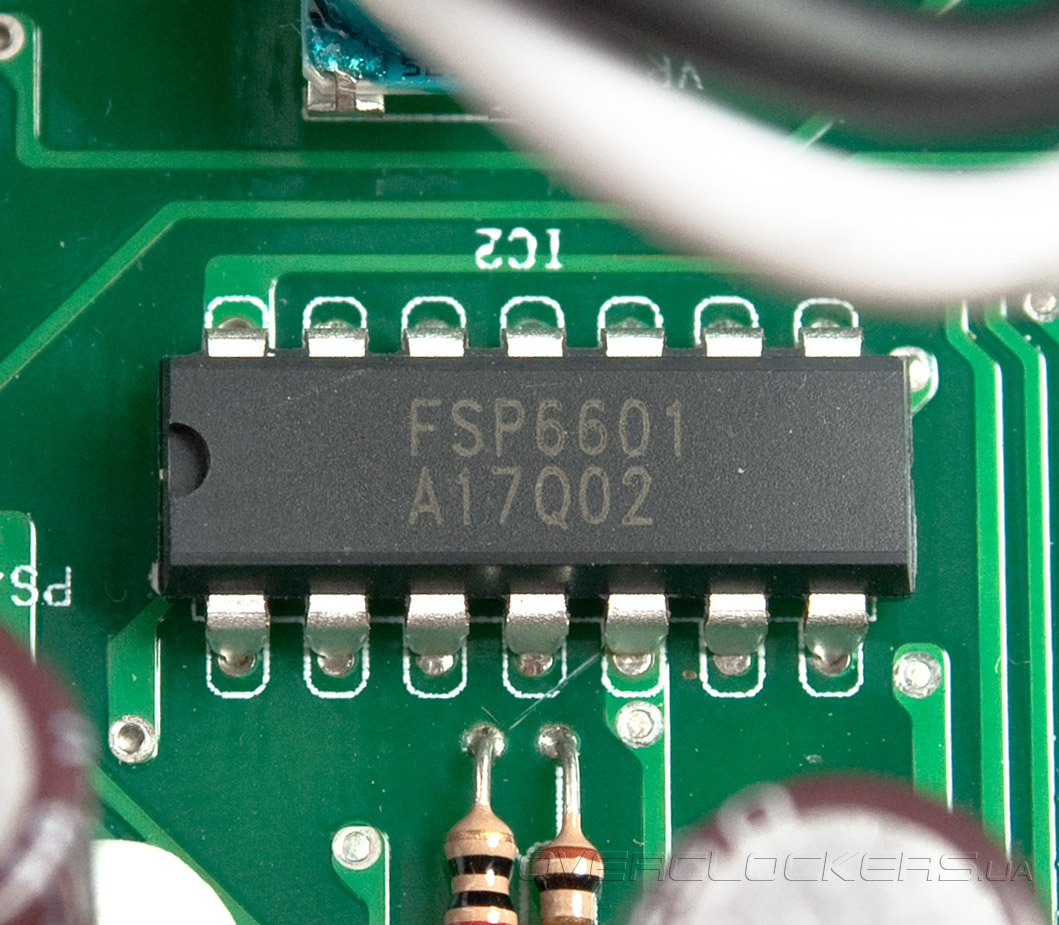

Управление блоком осуществляется за счет пары фирменных контроллеров MIA IC: FSP6600 отвечает за входную цепь и синхронный выпрямитель, а FSP6601 за DC-DC преобразователи.

FSP Aurum 92+ 650 (PT-650M)FSP Aurum 92+ 650 (PT-650M)

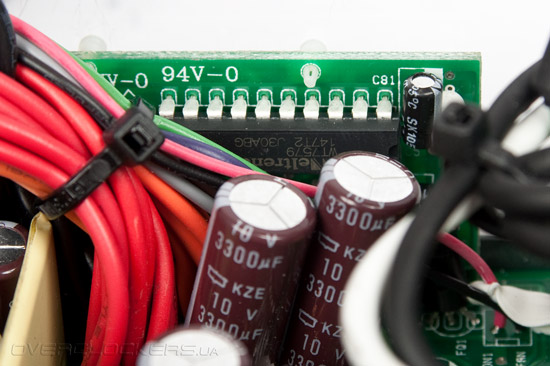

Мониторинг и защита PT-650M возложена на чип Weltrend WT7579, расположенный на отдельной плате.

FSP Aurum 92+ 650 (PT-650M)

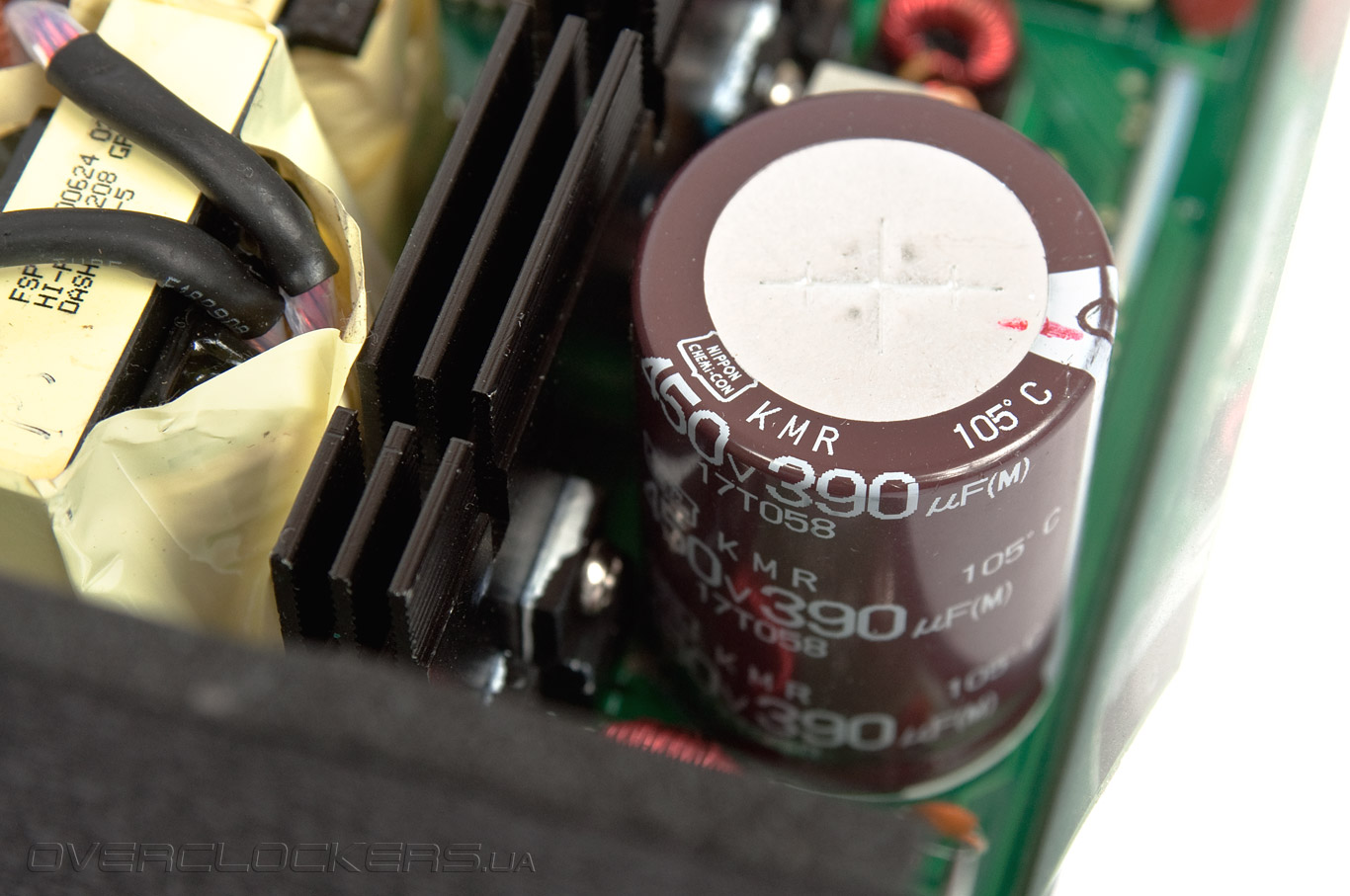

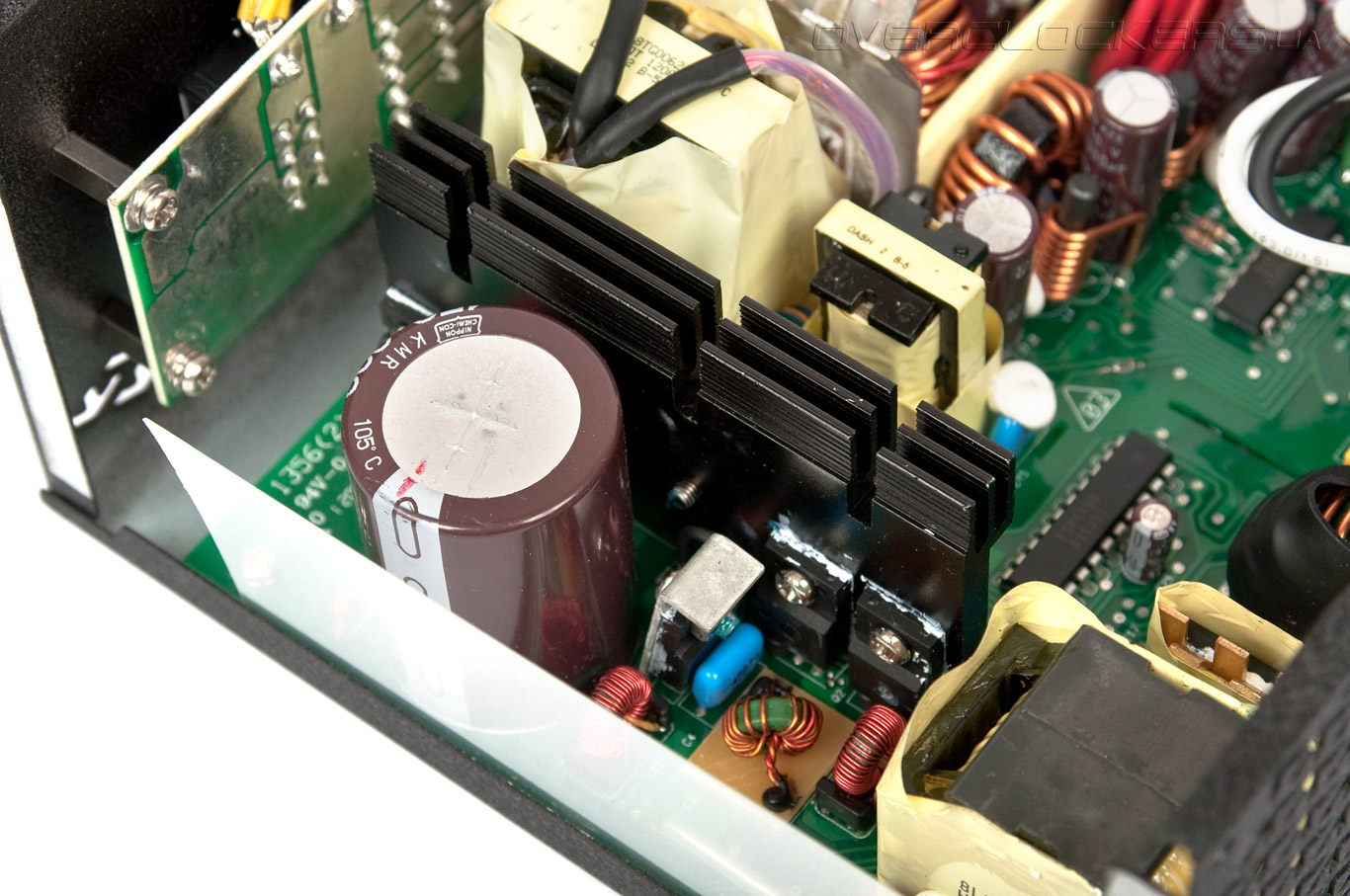

C повышением КПД в новинке производитель установил качественные конденсаторы. В высоковольтной цепи стоит емкость Nippon Chemi-Con серии KMR емкостью 390 мкФ на 450 В, в выходном фильтре — серии KZE.

FSP Aurum 92+ 650 (PT-650M)

FSP Aurum 92+ 650 (PT-650M)

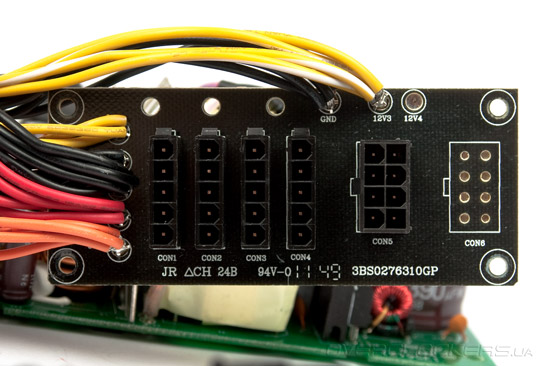

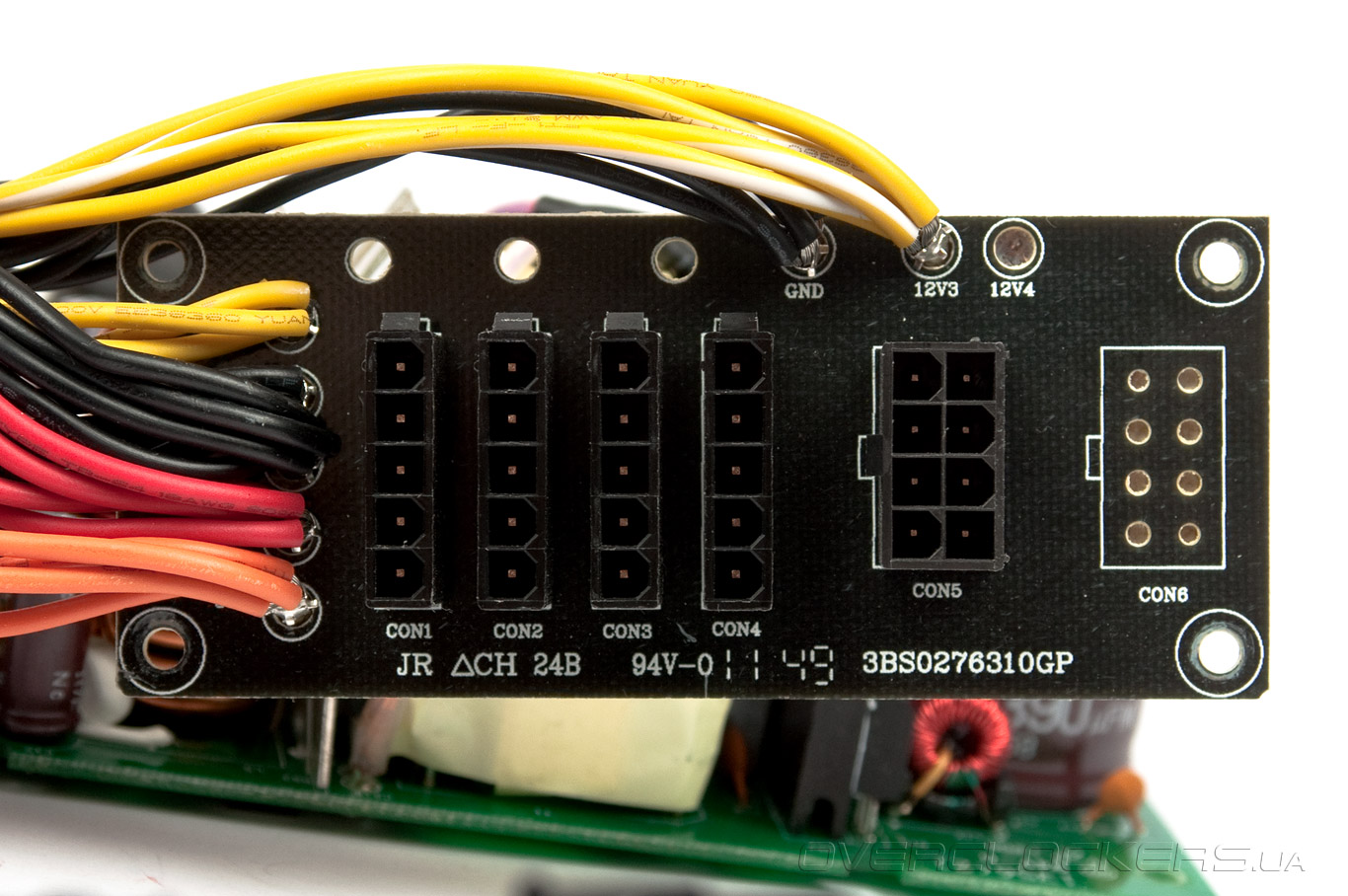

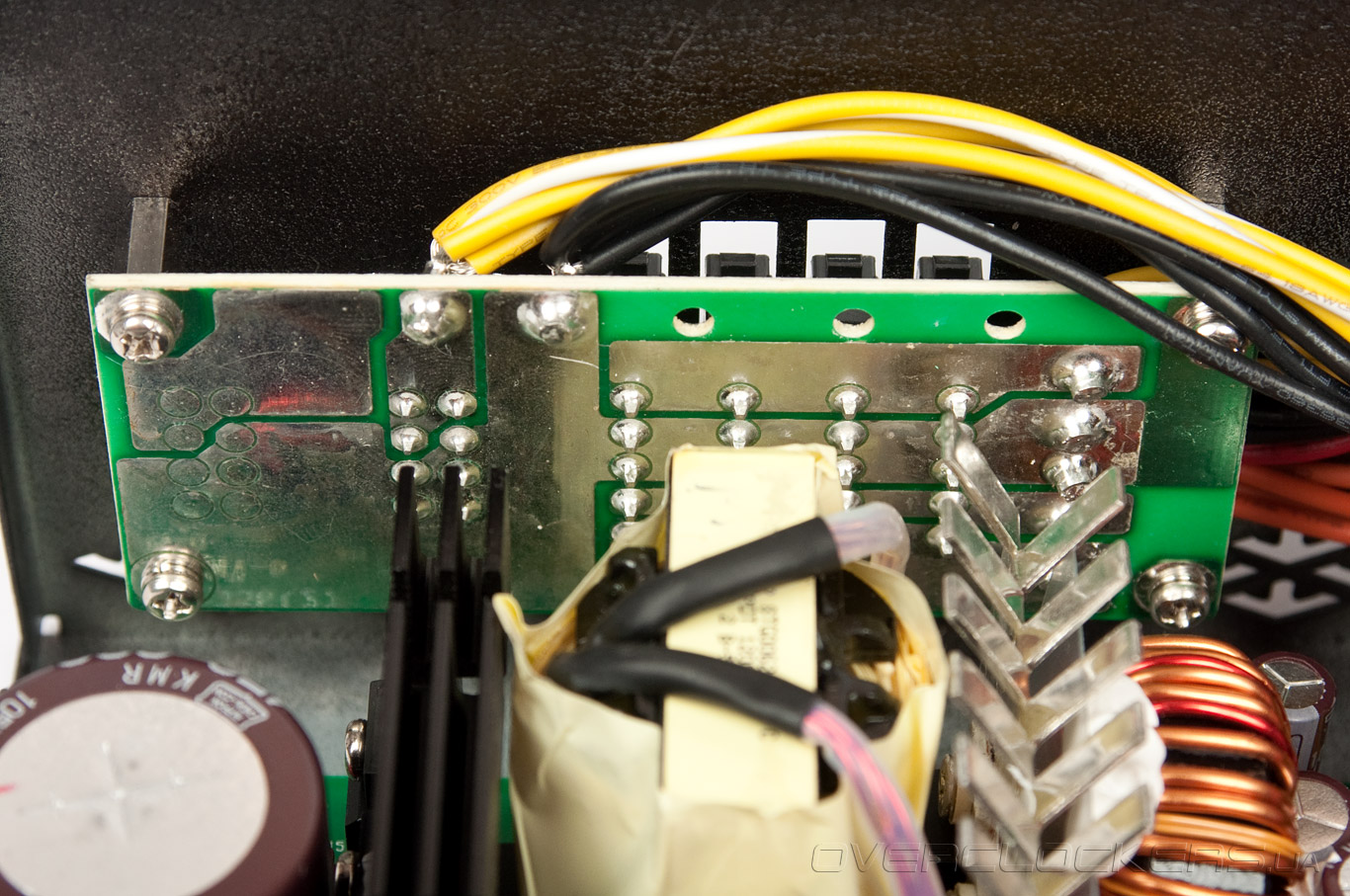

Только на плате мониторинга стоит несколько CapXon. Каких-либо емкостей на плате с разъемами для подключения отстегивающихся кабелей нет.

FSP Aurum 92+ 650 (PT-650M)

Она выполняет чисто транзитные функции.

FSP Aurum 92+ 650 (PT-650M)

Качество пайки хорошее, никаких «соплей» и остатков флюса.

FSP Aurum 92+ 650 (PT-650M)

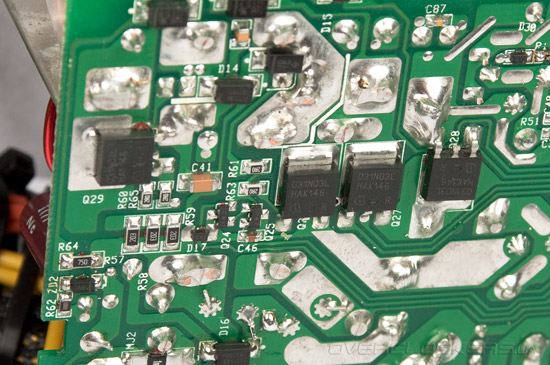

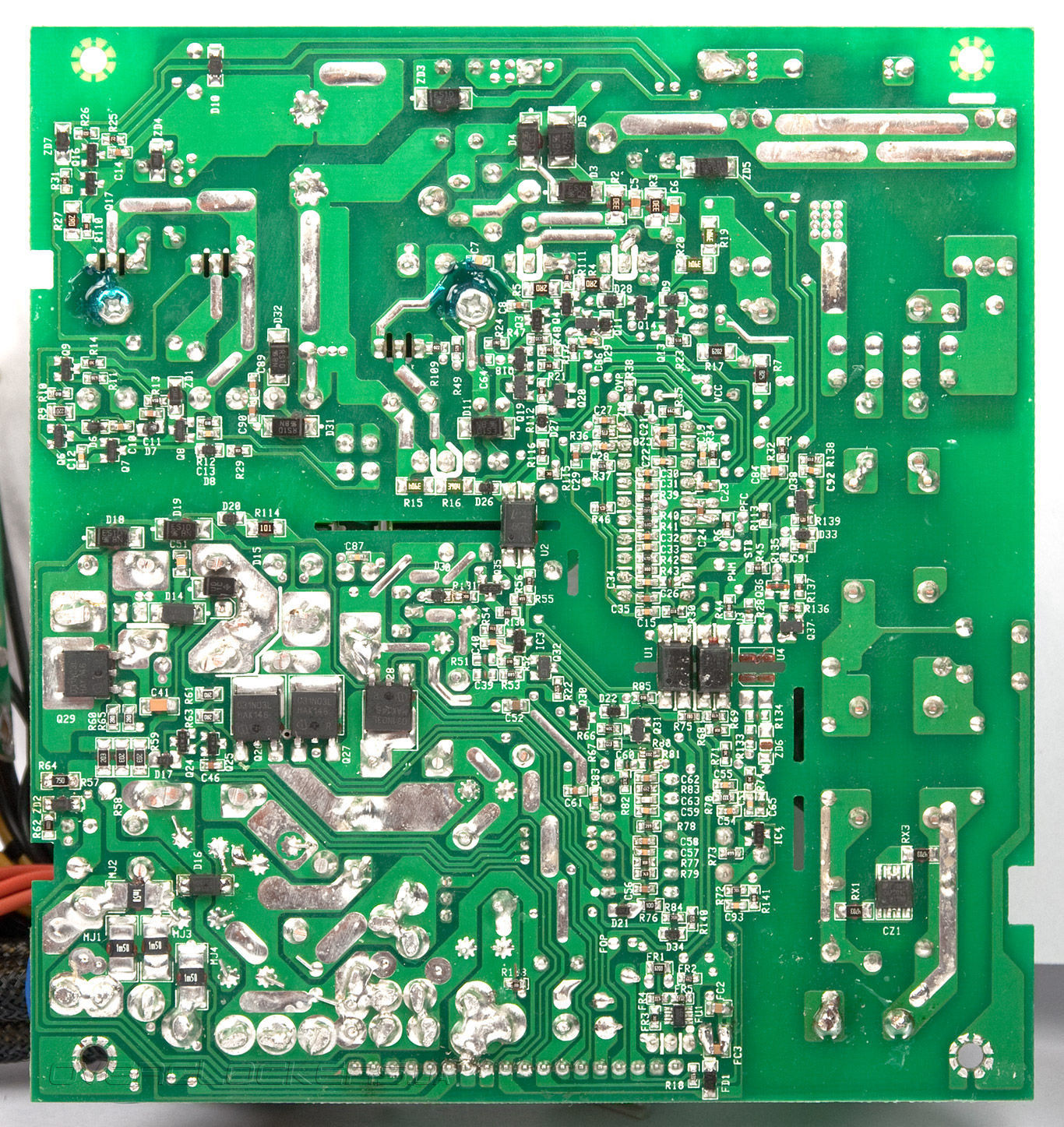

Транзисторы на обратной стороне платы ничем не охлаждаются — мощность DC-DC преобразователей небольшая и дополнительного радиатора им не требуется.

FSP Aurum 92+ 650 (PT-650M)

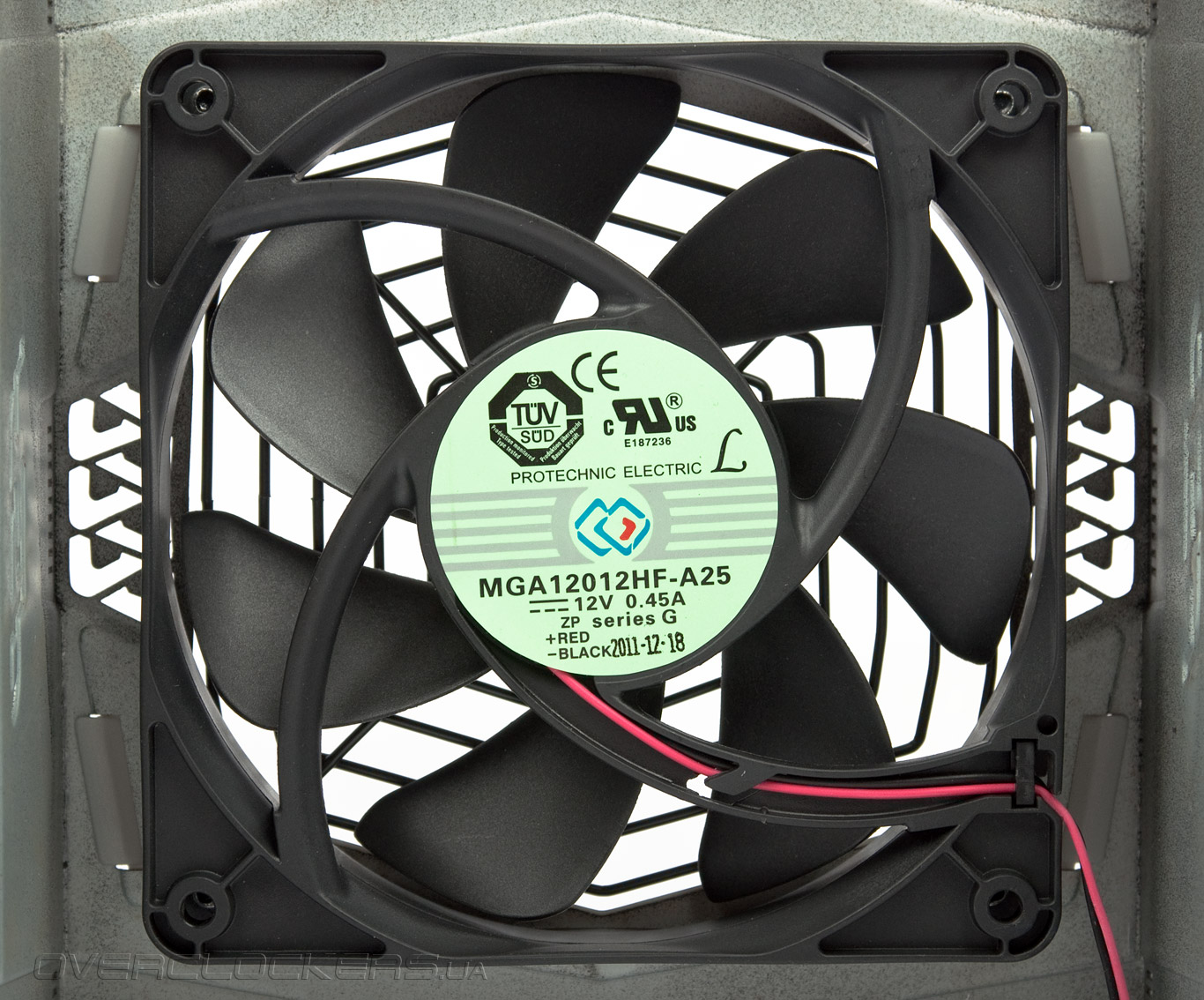

Для активного охлаждения блока питания используется тот же 120-мм вентилятор с гидродинамическим подшипником, что и в AU-650M. Модель MGA12012HF-A25 производства Protechnic Electronic обладает максимальной скоростью вращения 2400 об/мин и двухпроводным подключением.

FSP Aurum 92+ 650 (PT-650M)

И хотя FSP для производства решения серии Aurum 92+ использовала более качественную элементную базу, уровень шума остался таким же высоким, как и у «золотого» продукта. Нет, в режиме простоя системы все вполне нормально, но вот при максимальной нагрузке... А ведь блок при неоднократном прохождении тестирования практически и не нагревался. Конечно, для игровой системы не критично, но любителям тишины это вряд ли понравится.


Методика тестирования

Провести полноценное тестирование без соответствующего стенда и оборудования тяжело, поэтому проверка блока питания осуществлялось с использованием обычной системы, собранной из следующих компонентов:
  • процессор: Intel Core i7-975 (3,33@4,02 ГГц, Bclk 175 МГц);
  • материнская плата: ASUS P6T7 WS SuperComputer (Intel X58);
  • кулер: Noctua NH-D14;
  • оперативная память: Kingston KHX2000C8D3T1K3/6GX (3x2 ГБ, DDR3-2000@1750, 8-8-8-24);
  • видеокарты: ASUS ENGTX295/2DI/1792MD3/A и Inno3D GeForce GTX 295 Platinum Edition (GeForce GTX 295);
  • жёсткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II).
Тестирование проводилось в среде Windows 7 x64 HP. Для создания нагрузки на систему применялась утилита OCCT 3.1.0 c 30-минутным тестом блока питания. Видеоподтест использовался в полноэкранном режиме при разрешении 1680х1050, сложность шейдеров устанавливалась по умолчанию. Технология Hyper-Threading была активирована. Режим SLI был отключен, но вторая карта присутствовала в системе для повышения нагрузки.

Для измерения общей потребляемой мощности системы использовался прибор особой конструкции. Напряжения проверялись цифровым мультиметром UNI-T M980G.


Результаты тестирования

Полученные данные занесены в таблицу, в которой отражены напряжения на основных линиях блока питания и потребляемая мощность системы в целом при простое и нагрузке. В скобках для напряжения приведены отклонения от нормы в процентах, для потребляемой мощности — примерная чистая нагрузка на блок питания.

  Линия +3,3V, В Линия +5V, В Линия +12V, В Потребляемая мощность, Вт
Режим Idle Burn Idle Burn Idle Burn Idle Burn
FSP PT-650M 3,32 (+0,6) 3,3 4,99 (–0,2) 5,06 (+1,2) 12,13 (+1) 11,83 (–1,4) 234 (~210) 785 (~714)

Судя по результатам, блок PT-650M серии Aurum 92+ вышел даже лучше, чем AU-650M, отвечающий требованиям 80 Plus Gold. Меньше просадка по линии +12 B, работа с перегрузкой 10% (и не факт, что это максимум, на что способна новинка) — все говорит в пользу «платинового» решения.


Выводы

FSP в последнее время несомненно радует поклонников своей продукции выпускаемыми новинками. Представленная в прошлом году серия блоков питания Aurum стала одной из самых доступных с сертификатом 80 Plus Gold. А дизайн таких устройств можно назвать большим шагом вперед для компании. Упростив немного свою платформу, FSP выпустила доступные блоки с «бронзовым» сертификатом, а усложнив — более энергоэффективные решения 80 Plus Platinum.

Модель PT-650M серии Aurum 92+ является хорошим блоком питания, обладающим высоким КПД. По своим возможностям он даже превосходит «золотой» AU-650M. И это при официальной стоимости около 150—160 долларов. Но на нем не соберешь мощную игровую систему из-за малого количества кабелей питания для видеокарт, а уровень шума остался таким же высоким, что и у предшественника. Если это не смущает, то FSP PT-650M станет неплохим выбором для экономичной системы.
