Обзор блока питания be quiet! SFX Power 2 формата SFX и мощностью 300 Вт

С повышением энергоэффективности компьютерных компонентов наконец-то стало возможным создание небольших высокопроизводительных систем, чего было тяжело добиться лет десять назад. Редкий в то время форм-фактор Mini-ITX уже перестал быть диковинкой и теперь он также обыден, как и твердотельные накопители. Но вот интересные миниатюрные корпуса пока еще слабо представлены на рынке. Также не лучшим образом обстоят дела с блоками питания для них. Хотя, недавно именитые производители уже начали предлагать мощные решения формата SFX, так что, вполне вероятно, через пару-тройку лет компактные системы начнут использоваться повсеместно.

Пока же это время не наступило, и мы можем ограничиться лишь постройкой миниатюрного ПК начального или среднего уровня. Конечно, существуют корпуса с поддержкой обычных блоков питания ATX, но такие решения не всегда доступны или же их размеры весьма велики. В то же время, у миниатюрных корпусов есть свои ограничения на использование блоков сугубо формата SFX или TFX, которые не так часто можно встретить в продаже, а комплектные отличаются высоким уровнем шума. Да и мощность их ограничена отметкой в 300–350 Вт. Правда, именно таких значений хватит для вполне неплохой игровой системы, да еще и с разгоном! Не верите? Тогда читайте данный материал о блоке питания формата SFX — be quiet! SFX Power 2 300W.

be quiet! SFX Power 2 300W (SFX2-300W)



be quiet! SFX Power 2 300W (SFX2-300W)

Компания Listan GmbH & Co. KG в особом представлении не нуждается — ее мы знаем по маркам be quiet!, Xilence и Revoltec. Продукция последней на отечественном рынке представлена системами охлаждения и периферией, тогда как первых помимо систем охлаждения, блоками питания и даже корпусами. Решения Xilence отличаются доступной ценой, а для be quiet! свойственны оригинальный внешний вид и тихая работа на фоне более высокой стоимости, которая все же ниже, чем у именитых конкурентов.

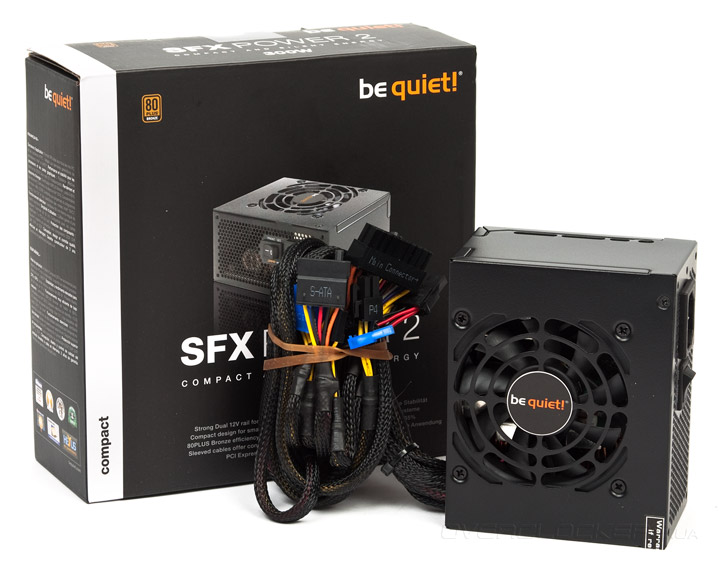

Рассматриваемый блок поставляется в небольшой коробке с фирменным оформлением, на лицевой стороне которой изображен снимок самого устройства. На обратной уже указаны его электрические характеристики, размеры, количество и длина кабелей питания для компьютерных компонентов.

be quiet! SFX Power 2 300W (SFX2-300W)be quiet! SFX Power 2 300W (SFX2-300W)

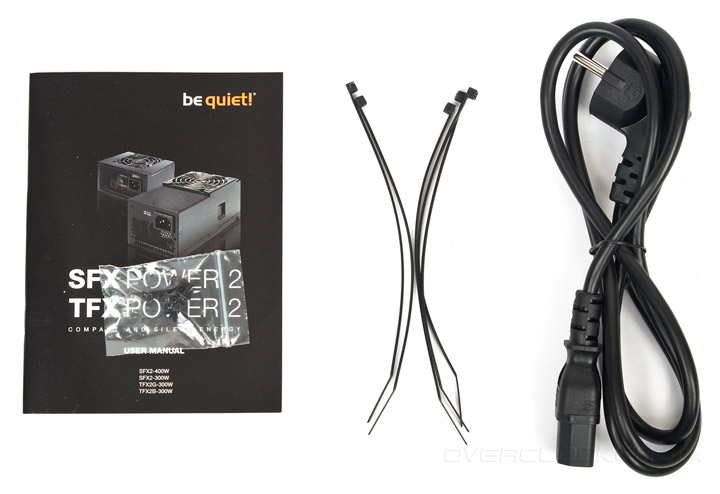

В комплекте поставки можно обнаружить инструкцию, набор нейлоновых стяжек, монтажные винты и сетевой шнур. Подобное обычно можно встретить у более мощных и дорогих решений.

be quiet! SFX Power 2 300W (SFX2-300W)

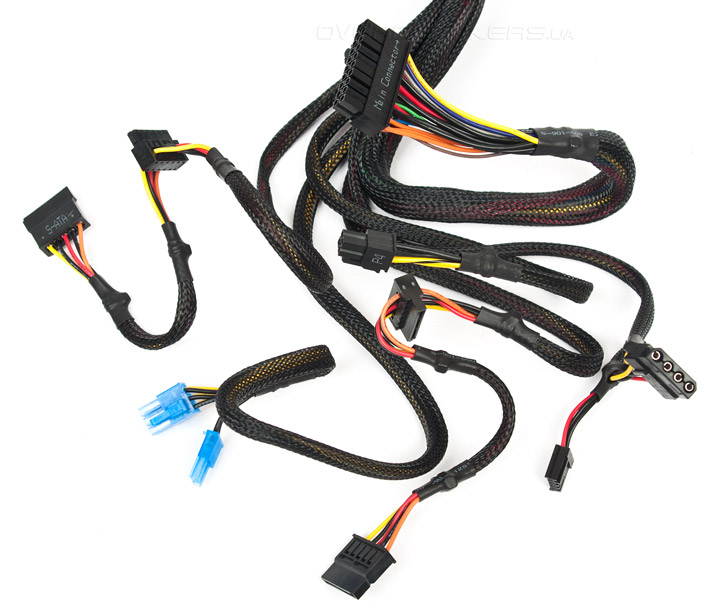

Учитывая компоновку и размеры устройства, все кабели привязаны к блоку, но их количество не велико и вряд ли они станут серьезной помехой при укладке проводов внутри системного блока:

  • один с 24-контактным (20+4) разъемом для материнской платы (35 см);
  • один с 4-контактным разъемом для процессора (50 см);
  • один с 8-контактными (6+2) разъемом для видеокарты PCI-E (50 см);
  • два с двумя разъемами питания для SATA-устройств (35+15 см);
  • один с одним разъемом для IDE-устройств и одним FDD (35+15 см).
be quiet! SFX Power 2 300W (SFX2-300W)


Такого набора хватит для сборки небольшой игровой машины среднего уровня с видеокартой класса GeForce GTX 960 или домашнего медиацентра с большим количеством накопителей. Все шлейфы заключены в нейлоновую оплетку, позволяющую снизить сопротивление проходящему воздуху и аккуратно расположить их внутри ПК.

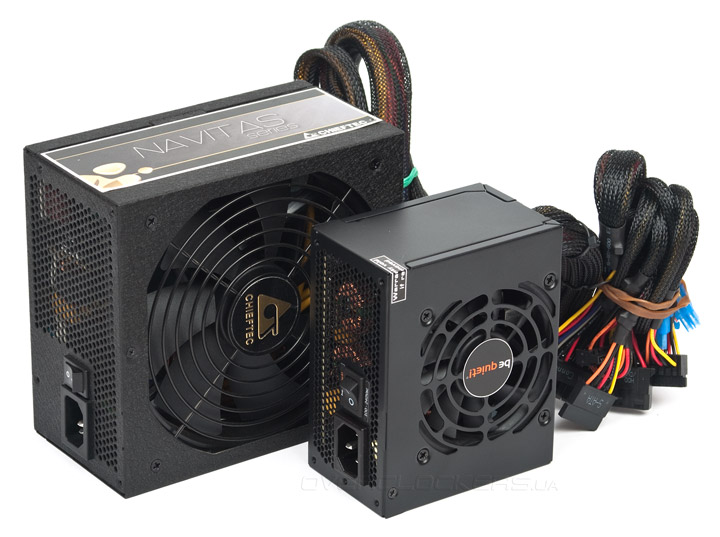

По своим габаритам рассматриваемый блок меньше привычного ATX, особенно в глубину, и по этому показателю он даже короче рассмотренного недавно решения от Chieftec: 100 мм против 125 мм.

be quiet! SFX Power 2 300W (SFX2-300W)

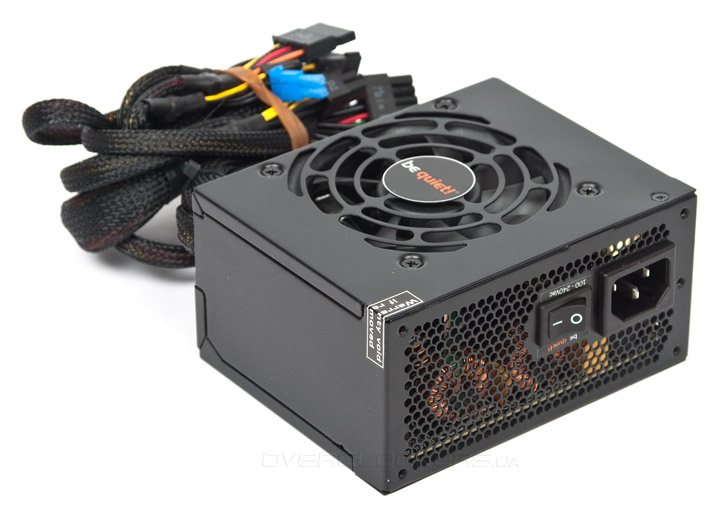

Внешне be quiet! SFX Power 2 300W не сильно отличается от SFX-устройств, поставляемых вместе с корпусами, но черный цвет и завальцованная решетка его все же выделяют на фоне доступных собратьев, как и присутствующий выключатель.

be quiet! SFX Power 2 300W (SFX2-300W)

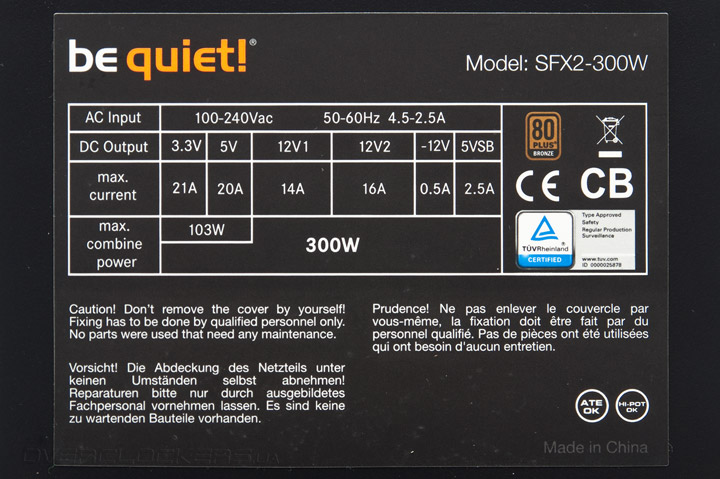

В плане своих возможностей блок питания чем-то напоминает мощные решения десятилетней давности за счет высокого тока на линиях +12V. Их две и они виртуальные — 14 и 16 ампер соответственно. Правда, для них суммарный ток не указан. Низковольтные линии ограниченны общими 103 Вт, что является нормой для современных систем, у которых питание смещено в сторону 12 В.

be quiet! SFX Power 2 300W (SFX2-300W)


По другим линиям просто указан ток, который соответствует современным реалиям.

Шина питания +3.3V +5V +12V1 +12V2 –12V +5Vsb
Макс. ток нагрузки, А 21 20 14 16 0,3 2,5
Комбинированная мощность, Вт 103  н/д н/д н/д
Общая максимальная мощность, Вт 300


Есть активный PFC и возможность работы устройства во всем диапазоне сетевого напряжения. Из указанных защит присутствуют от: перезагрузки по току, повышенного и пониженного напряжения, короткого замыкания.

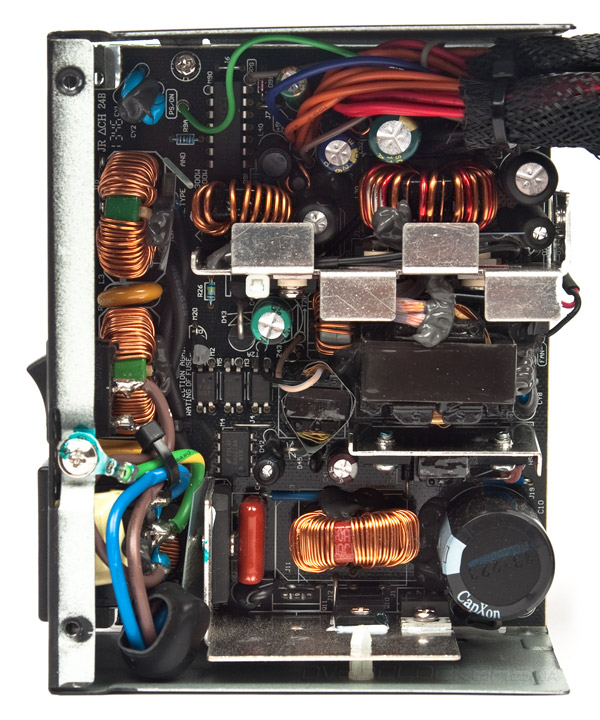

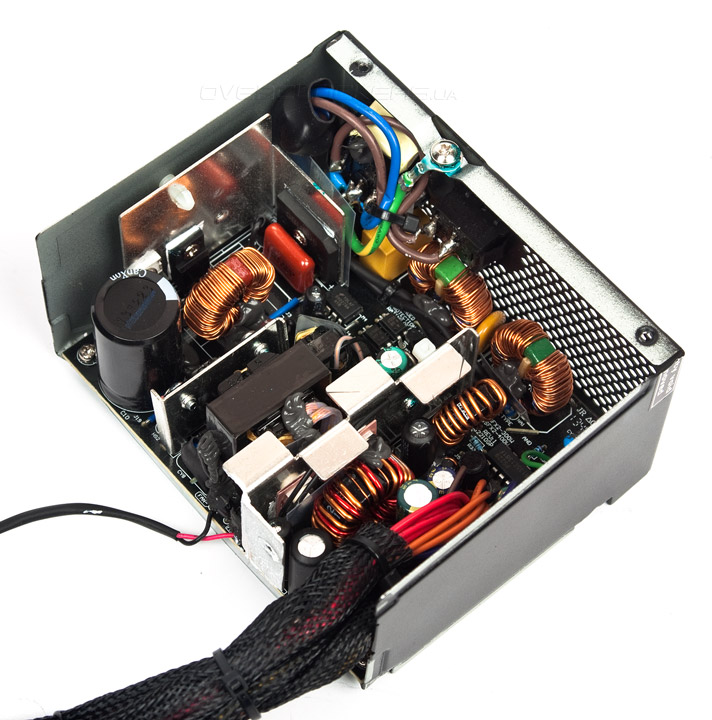

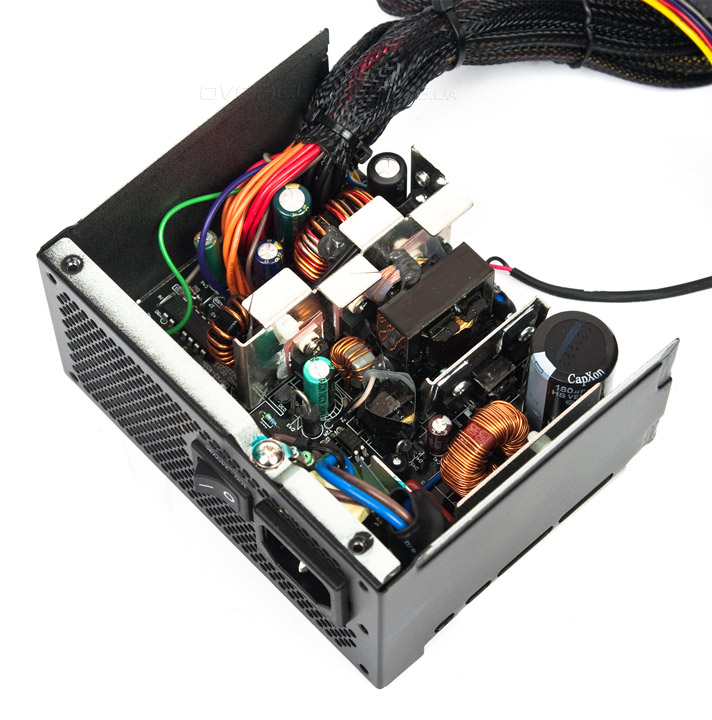

Теперь осталось взглянуть что под «капотом» этого малыша. Откручиваем четыре винта, не забывая о пятом, стягивающем заднюю стенку и один из радиаторов, и видим проверенную временем «бронзовую» платформу FSP. Учитывая тесное сотрудничество be quiet! с тайваньским разработчиком чего-либо другого там вряд ли можно было ожидать.

be quiet! SFX Power 2 300W (SFX2-300W)be quiet! SFX Power 2 300W (SFX2-300W)


Ничего выдающегося в схемотехнике рассматриваемого SFX Power 2 300W нет, как и большинство блоков питания, он выполнен с групповой стабилизацией линий +5V и +12V.

be quiet! SFX Power 2 300W (SFX2-300W)

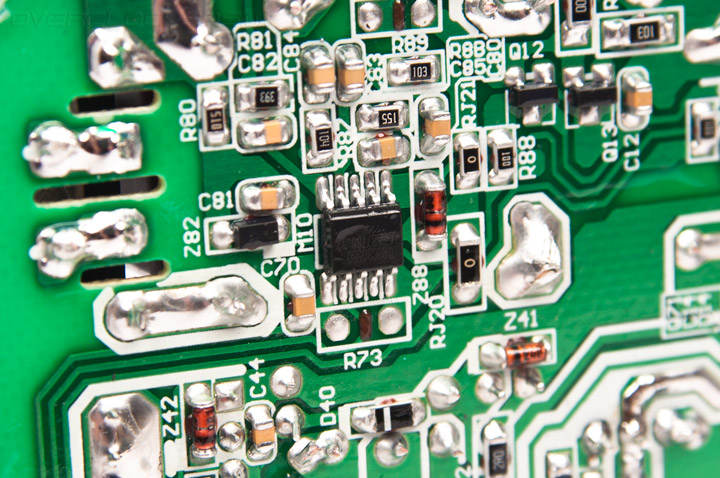

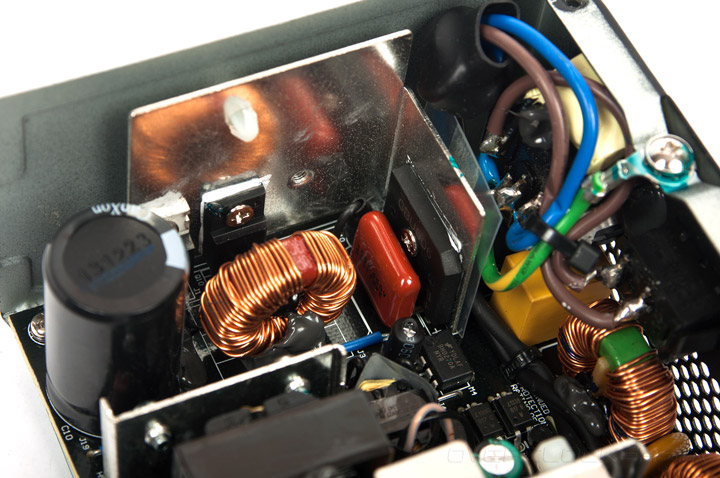

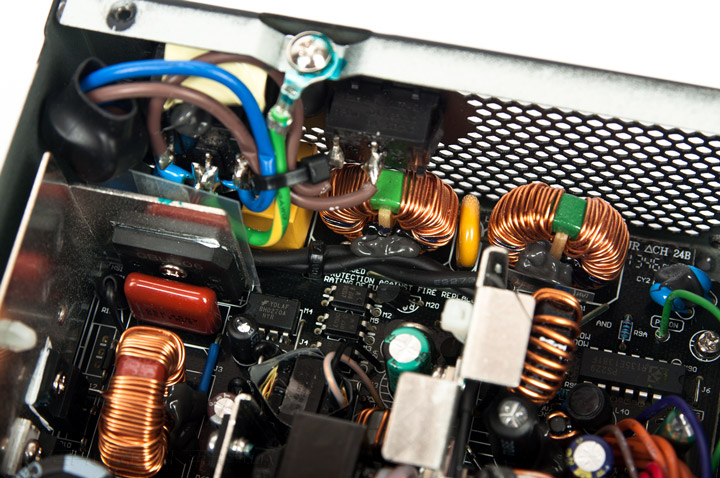

Модуль APFC немного упрощен, но входной фильтр распаян полностью. В качестве управляющей микросхемы используется ШИМ-контроллер R8CB05B0, для дежурного напряжения предусмотрен чип BH0270A, а за мониторинг отвечает PS229.

be quiet! SFX Power 2 300W (SFX2-300W)be quiet! SFX Power 2 300W (SFX2-300W)

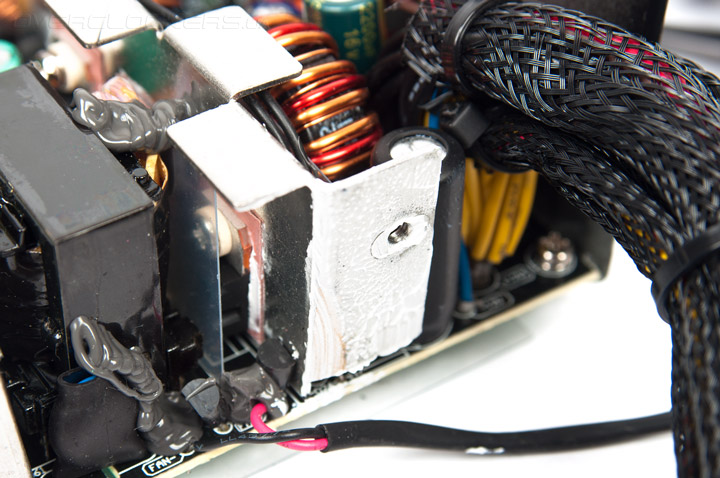

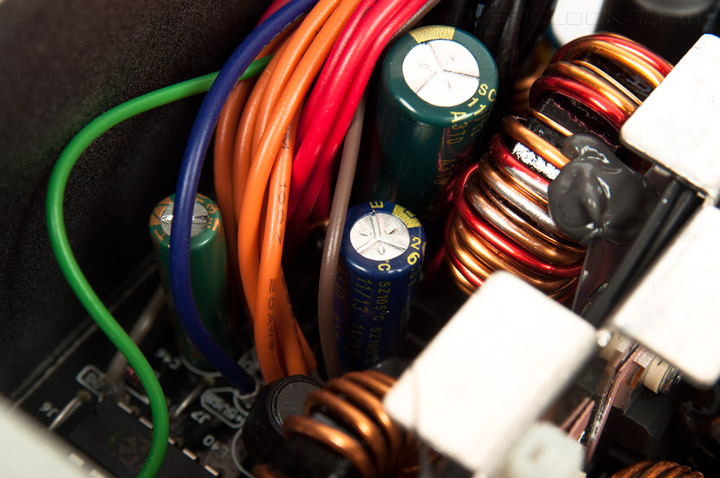

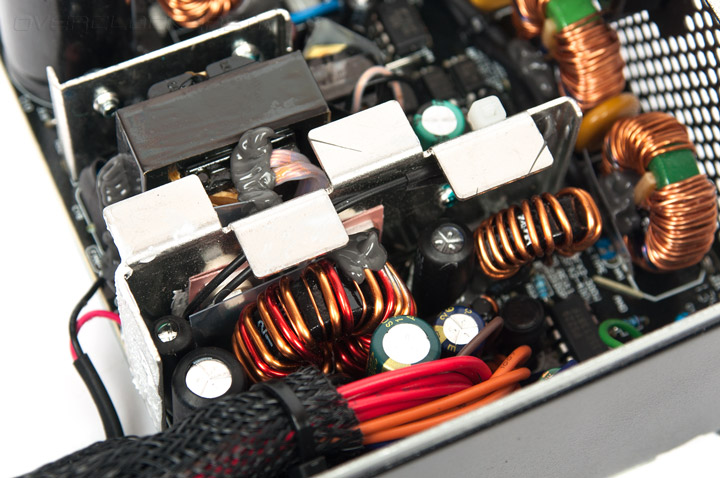

Для поддержания приемлемого температурного режима силовых элементов установлены небольшие металлические пластинки, выходной стабилизатор охлаждается более крупным «радиатором» с лепестками на конце и передающим часть тепла на корпус самого блока питания. На той пластине также расположен температурный датчик, от которого зависит скорость вращения вентилятора.

be quiet! SFX Power 2 300W (SFX2-300W)be quiet! SFX Power 2 300W (SFX2-300W)be quiet! SFX Power 2 300W (SFX2-300W)

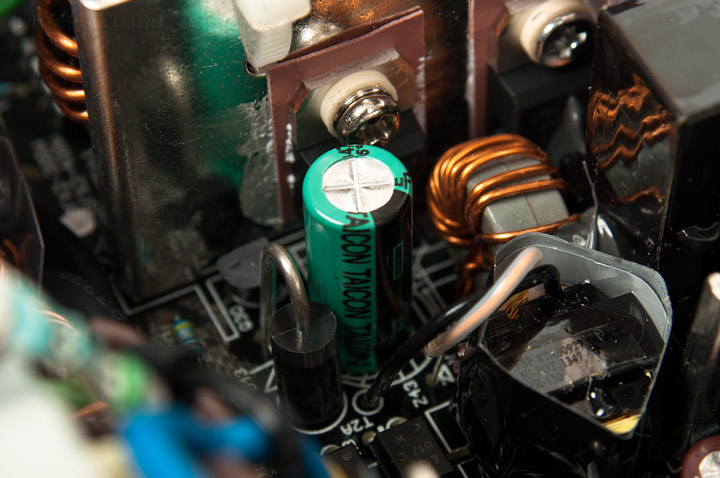

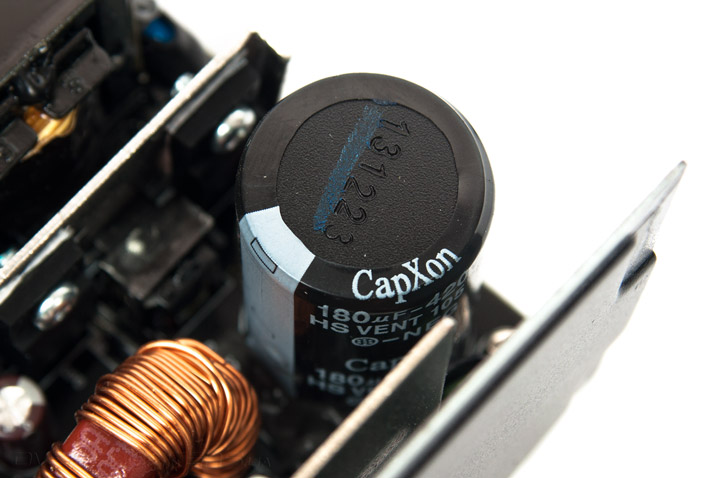

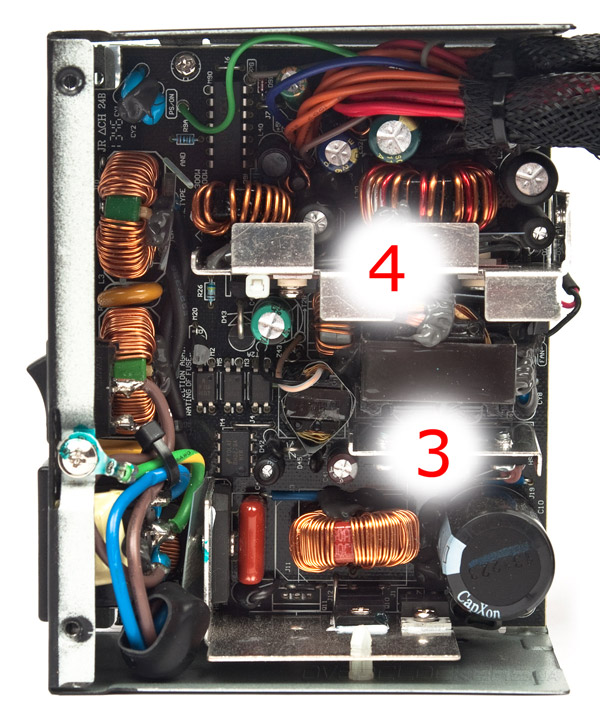

Так как используется платформа с сертификатом 80 Plus Bronze, а стоимость устройства относительно невысока, наличие доступных конденсаторов вряд ли кого удивит. Во входной цепи стоит CapXon емкостью 180 мкФ на 420 В, в остальных — компоненты Taicon и Teapo.

be quiet! SFX Power 2 300W (SFX2-300W)be quiet! SFX Power 2 300W (SFX2-300W)be quiet! SFX Power 2 300W (SFX2-300W)

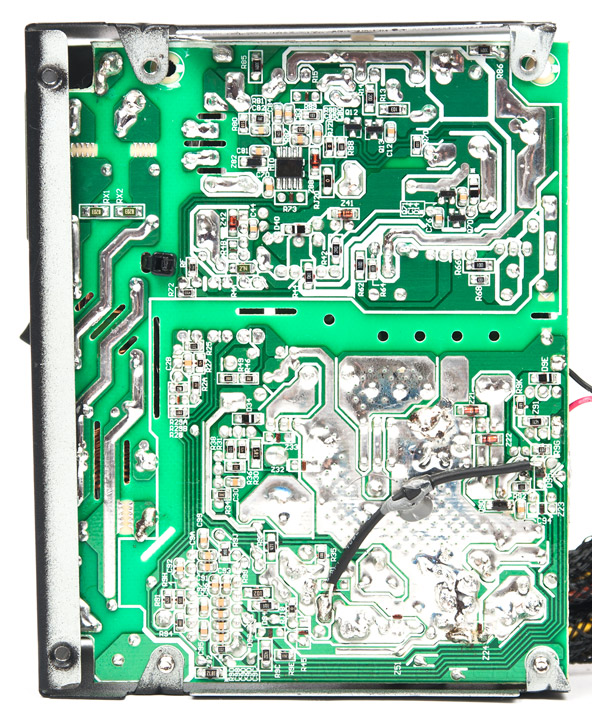

Качество сборки и пайки хорошее, придраться не к чему, лишь немного флюса осталось на обратной стороне платы. Еще отмечу отсутствие второй виртуальной линии +12V — все провода выходят из одной точки, так что, если судить по решениям FSP, рассматриваемый блок питания может выдать около 22 А по каналу 12 В. Это хорошо, так как с виртуальными линиями при неравномерном подключении нагрузки может произойти перекос и устройство будет уходить в защиту. Если линия одна — такого уже не произойдет. Видимо, инженеры be quiet! предусмотрели такую особенность ради возможности подключения видеокарт, причем, с восьмиконтактным разъемом.

be quiet! SFX Power 2 300W (SFX2-300W)

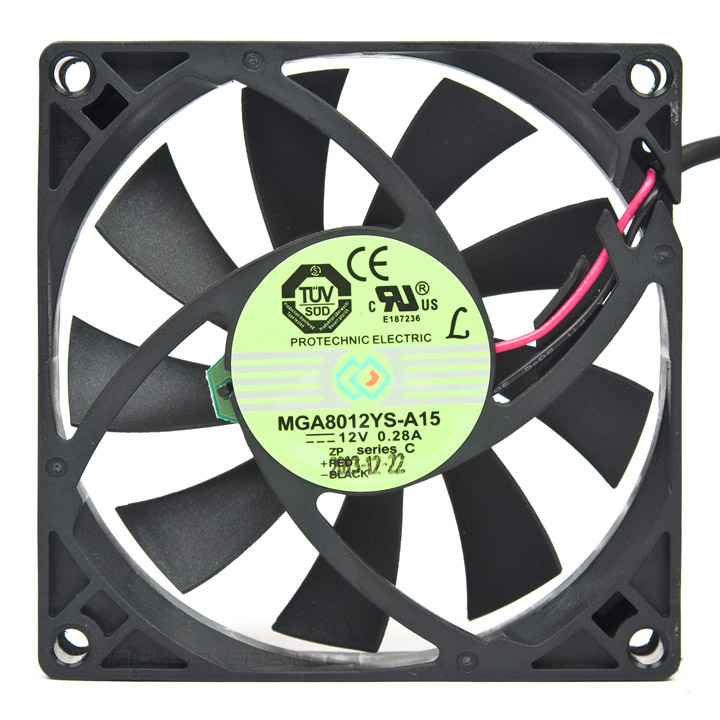

В качестве вентилятора используется низкопрофильная модель Protechnic Electric MGA8012YS-A15, выполненная на подшипнике скольжения и имеющая двухконтактное подключение и максимальную скорость вращения около 3000 об/мин.

be quiet! SFX Power 2 300W (SFX2-300W)


При минимальной нагрузке на блок скорость составляет чуть более 1000 об/мин, доходя до 2200 с лишним оборотов уже при максимальной. И если при старте его еще не слышно, то со средней нагрузкой он вращается с частотой 1300–1400 об/мин, создавая паразитный едва заметный треск. На своих максимальных оборотах он уже отчетливо выделяется и при тихой системе блок питания станет самым громким компонентом.


Методика тестирования

Провести полноценное тестирование без соответствующего стенда затруднительно, поэтому проверка блока питания осуществлялась с использованием обычной системы. В отличие от предыдущих материалов сейчас было решено отдать предпочтение более современной и экономичной платформе, которая была собрана из следующих компонентов:

  • процессор: Intel Core i5-6600K (3,5@4,5 ГГц);
  • материнская плата: ASUS Maximus VIII Gene (Intel Z170);
  • кулер: Prolimatech Megahalems;
  • оперативная память: HyperX HX424C12SBK2/16 (2x8 ГБ, DDR4-2400@3000, 15-16-16-35-1T);
  • видеокарты: Gigabyte GV-N770OC-2GD (GeForce GTX 770);
  • жёсткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II).

Тестирование проводилось в среде Windows 7 x64 HP на открытом стенде. Для создания нагрузки на систему применялась утилита OCCT 3.1.0 c 30-минутным тестом блока питания в экранном режиме, разрешение при этом выбиралось 1920х1080 точек, сложность шейдеров оставалась по умолчанию. Помимо этого был добавлен игровой режим и в качестве приложения использовался Futuremark 3DMark Fire Strike с настройками Extreme.

Для измерения общей потребляемой мощности системы использовался прибор Basetech Cost Control 3000, также способный выводить на свой ЖК-экран пиковую мощность, силу тока, частоту сети, коэффициент мощности и пр. Чистая потребляемая мощность рассчитывалась на основании соответствия сертификату 80 Plus — т.е. возможного КПД устройства. Ошибки при таких расчетах могут составить 5%. Напряжения проверялись цифровым мультиметром UNI-T UT70D.

Кроме того, мы решили немного расширить тестирование за счет снятия показаний температуры внутри блока питания, частоты вращения вентилятора и уровня шума при той или иной нагрузке.

Температура измерялась при помощи панели Scythe Kaze Master Pro, датчики которой располагались на радиаторах внутри блока и на расстоянии 1 см перед вентилятором (№1) и за внешней стенкой (№2).

be quiet! SFX Power 2 300W (SFX2-300W)


Для результатов частоты вращения вентилятора использовался бесконтактный тахометр UNI-T UT372. Фиксировалась максимальная скорость для каждого из режимов тестирования блока питания.

Уровень шума измерялся шумомером UNI-T UT352 в обычной тихой комнате на расстоянии 1, 0,5, 0,1 и 0,01 м от испытываемого устройства. При помощи регулятора оборотов и тахометра восстанавливалась скорость вентилятора, соответствовавшая каждому режиму тестирования блока питания. Фоновый шум не превышал 33,5 дБА.

Следует учитывать, что такая методика на данном этапе далека от идеальной и по мере использования будет дополняться и изменяться.


Результаты тестирования

Полученные данные занесены в таблицу. В скобках для напряжения приведены отклонения от нормы в процентах, для потребляемой мощности — примерная чистая нагрузка на блок питания.

Режим Idle Burn, Game Burn, OCCT
Потребляемая мощность, Вт 48 (~36) 328 (~270) 389 (~315)
Линия +3.3V, В 3,4 (+3) 3,39 (+2,7) 3,39 (+2,7)
Линия +5V, В 5,04 (+0,8) 5,16 (+3,2) 5,21 (+4,2)
Линия +12V, В 12,06 (+0,5) 11,71 (–2,5) 11,59 (–3,5)
Скорость вращения вентилятора, об/мин 1298 1370 2237
Уровень шума, дБА (1 м) 33,5 34 38,4
Уровень шума, дБА (50 см) 34 34,3 41,2
Уровень шума, дБА (10 см) 37,1 38,2 52,1
Уровень шума, дБА (1 см) 43,6 47,3 60,1
Термодатчик №1 25,9 26,5 28
Термодатчик №2 27 33,2 33,9
Термодатчик №3 33,8 57,4 71,1
Термодатчик №4 31,4 46,6 47,3


Судя по результатам блок питания be quiet! SFX Power 2 300W неплохо справился с поставленной задачей. Все напряжения находились на допустимом уровне, не заходя за 5% предел. Даже смог работать с небольшой перегрузкой, что стало возможным благодаря одной линии +12V, только уровень шума при таком режиме был уже заметен. Если собрать систему с картой среднего уровня, на что намекает один разъем питания PCI-E, то получится вполне себе тихая система за весьма разумные деньги. Для еще большего снижения уровня шума придется присмотреться к «золотым» решениям.


Выводы

Распространение формата SFX пока оставляет желать лучшего из-за малого количества мощных решений, позволяющих собрать производительный ПК. С таким блоком питания размеры систем были бы намного меньше, чем с устройствами ATX. Кроме того, вместо последних через переходник можно было бы установить блоки SFX, тем самым освободив место в корпусе компьютера. Но, к сожалению, такие маленькие источники питания пока ограничены мощностью 250-350 Вт, тогда как для высокоуровневой видеокарты и разгона желательно в 1,5–2 раза больше.

Протестированный блок be quiet! SFX Power 2 300W внешне выглядит неплохо, имеет хороший комплект поставки и оснащен большим количеством всевозможных кабелей питания, и при этом ненамного дороже унылых решений конкурентов. Он без проблем сможет выдержать нагрузку выше своего номинала, но уровень шума при этом будет уже весьма заметен — его удел игровая система среднего уровня или компактное сетевое хранилище. Так что, при подборе компонентов, которые в пике будут потреблять 200–250 Вт, он станет отличным выбором, тем более, что в такой ценовой категории на отечественном рынке особо ничего и нет.
