Обзор блока питания Chieftec SFX-500GD-C формата SFX и мощностью 500 Вт

Долгое время форм-фактор Mini-ITX являлся уделом интегрированных решений на базе процессоров компании VIA Technologies, разработавшей данный стандарт. Продукты на их основе были относительно дорогими или малораспространенными, что не вызывало особого интереса у пользователей для постройки сверхкомпактных систем. С выпуском доступных плат и популяризации неттопов миниатюрный форм-фактор начал набирать обороты и к нынешнему времени на нем уже можно собрать не только домашний медиацентр, но и игровую станцию или даже мощный сервер.

Естественно, количество компактных корпусов также выросло, но для производительных систем приходится присматриваться к моделям с установкой блоков питания ATX, иначе другие попросту не подойдут по мощности, так как решения формата TFX и SFX могут выдать лишь 300–350 Вт максимум. Про уровень шума таких устройств можно даже не вспоминать. Но это было справедливо пока разработчики источников питания не представили новые платформы с высоким КПД, позволяющим выпускать миниатюрные продукты с необходимыми характеристиками для постройки мощных ПК. С одним из таких решений мы сегодня и познакомимся.

Chieftec SFX-500GD-C


Chieftec SFX-500GD-C

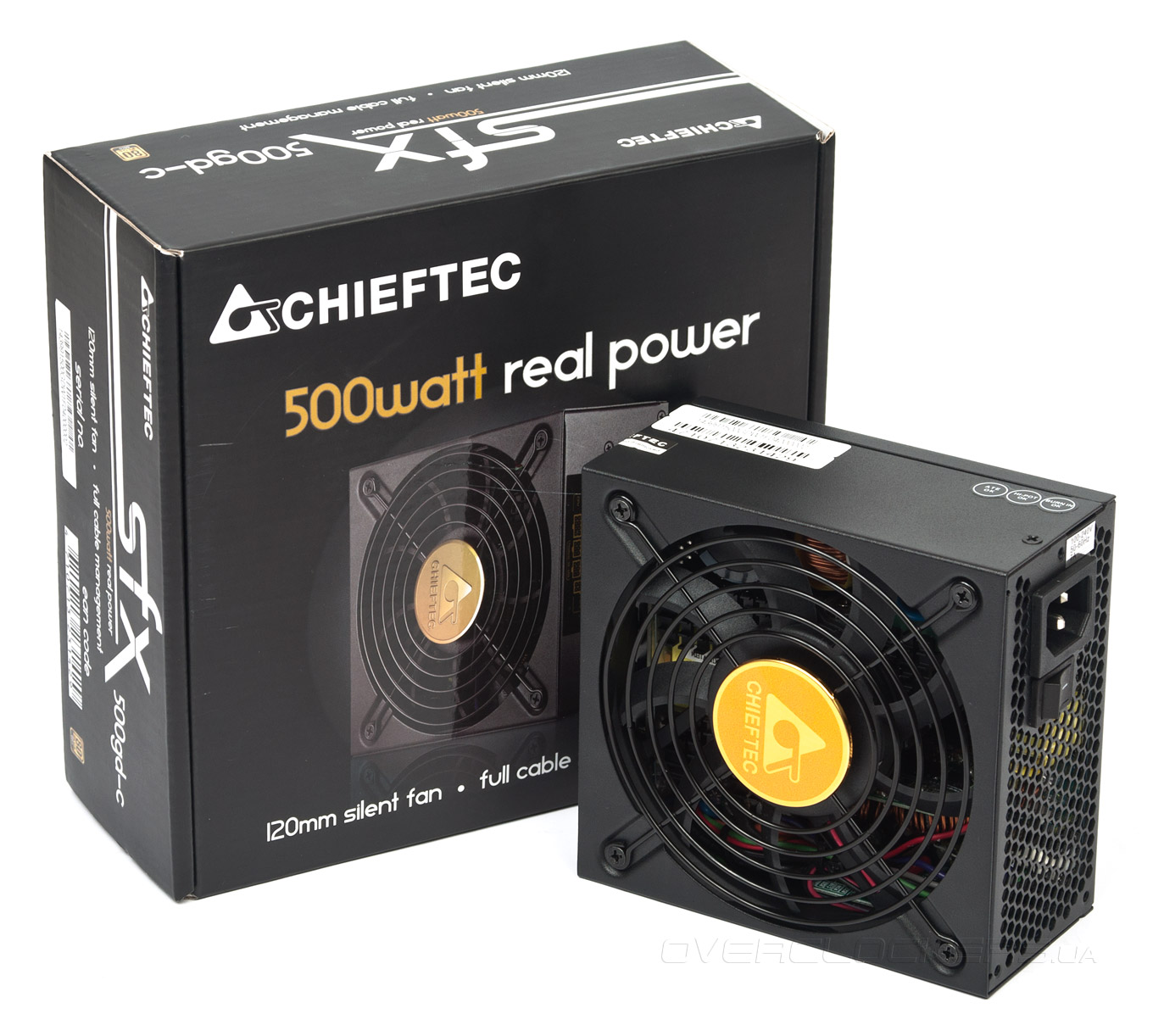

Блок питания выполнен в формате SFX и поставляется в небольшой коробке черного цвета, на которой кроме изображения устройства, пары слов о его возможностях и серийном номере ничего более не указано. В принципе, такая лаконичность свойственна всем решениям Chieftec.

Chieftec SFX-500GD-C

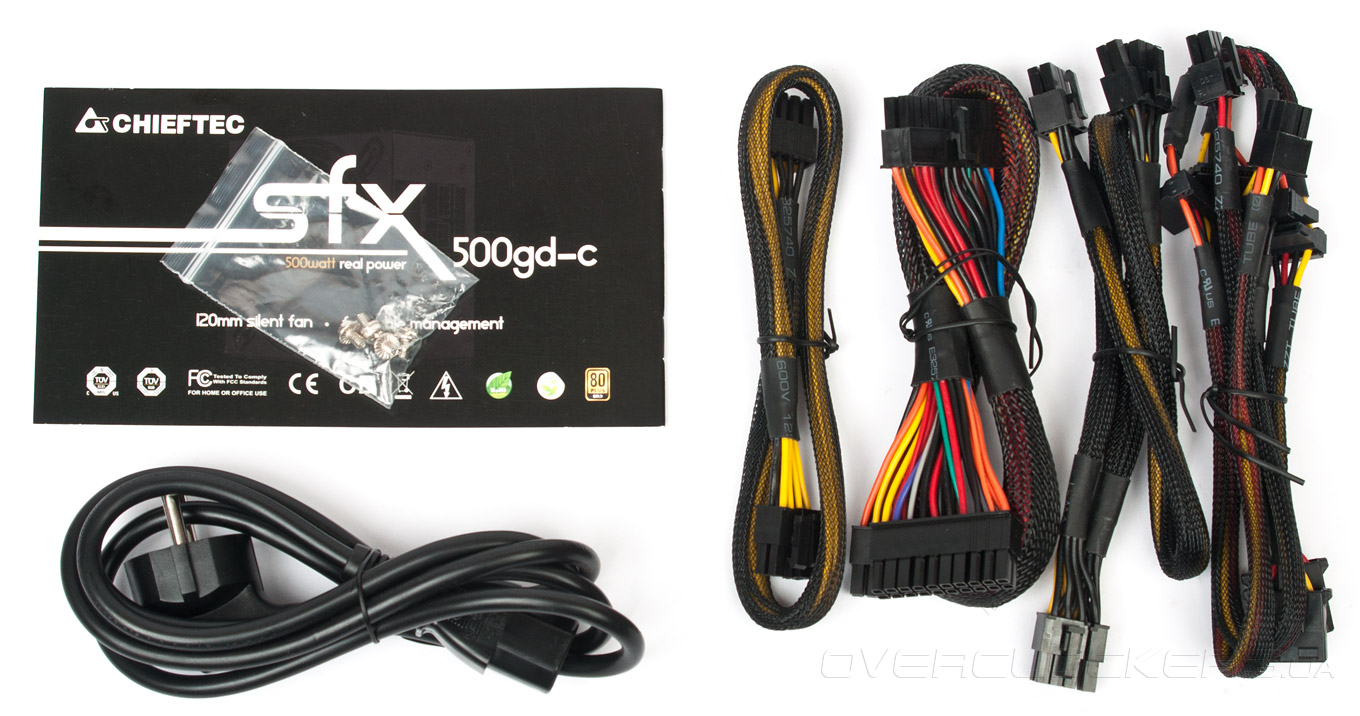

Комплект поставки содержит набор отстегивающихся кабелей, сетевой шнур, инструкцию и монтажные винты.

Chieftec SFX-500GD-C

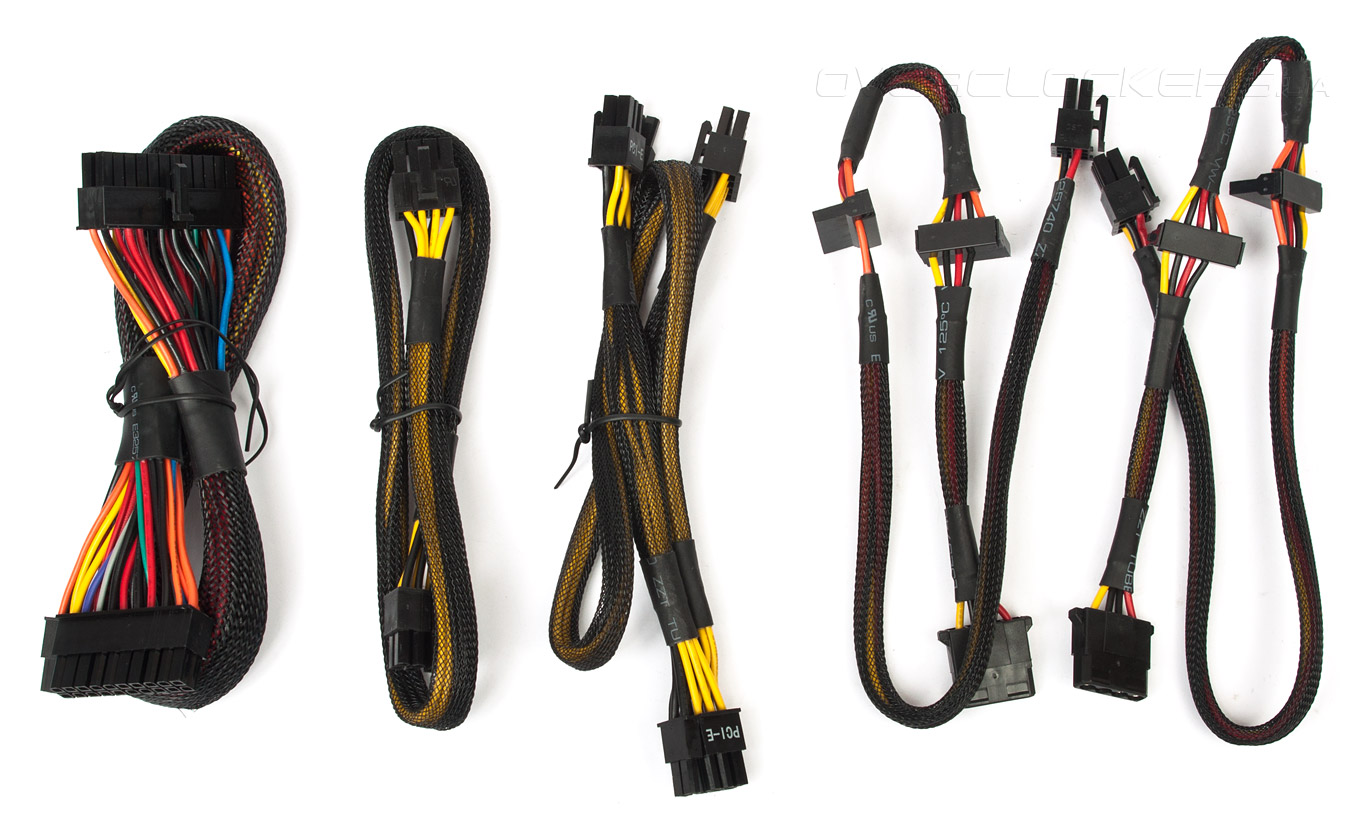

Честно говоря, я даже не ожидал, что блок питания такого формата может иметь модульную конструкцию, причем, отстегиваются все шлейфы без исключения, как в дорогих решениях Seasonic. Количество кабелей следующее:
  • один с 24-контактным (20+4) разъемом для материнской платы (45 см);
  • один с 8-контактным (4+4) разъемом для процессора (45 см);
  • один с двумя 8-контактными (6+2) разъемами для видеокарт PCI-E (45+15 см);
  • два с двумя разъемами питания для SATA-устройств и одним для IDE (30+10+10 см).
Chieftec SFX-500GD-C

Казалось бы, такого набора будет недостаточно, но его хватит для постройки именно компактной системы, где обычно присутствует одна видеокарта и несколько накопителей. Но с последними могут возникнуть проблемы при подключении, так как между SATA-разъемами очень маленькое расстояние. Тут уже все будет зависеть от используемого корпуса и количества накопителей.

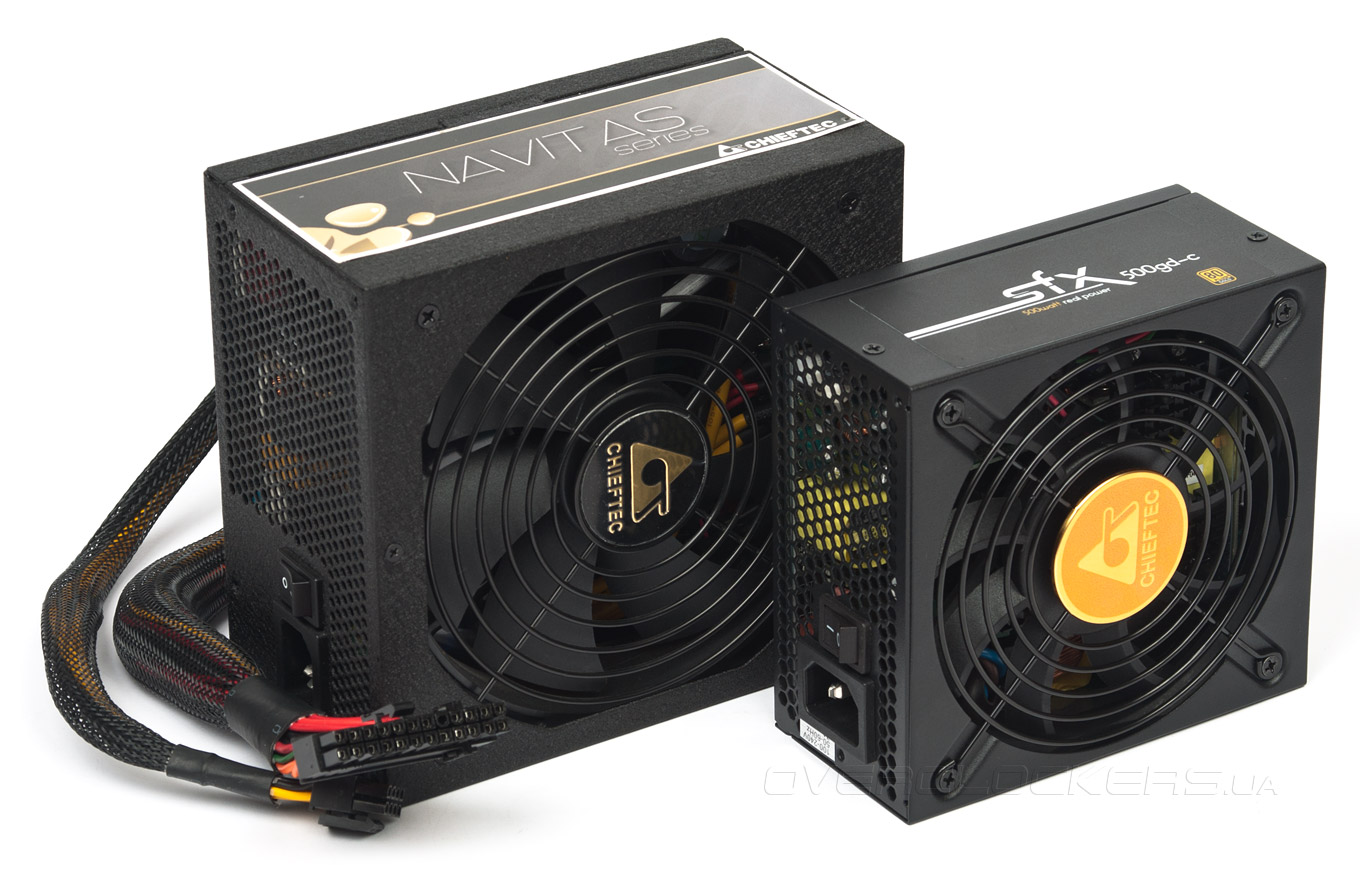

По дизайну SFX-500GD-C несильно отличается от ATX-решений, лишь пропорционально он выглядит уже. По размерам (125х130х64 мм) он на 3 см глубже, чем обычные SFX.

Chieftec SFX-500GD-C

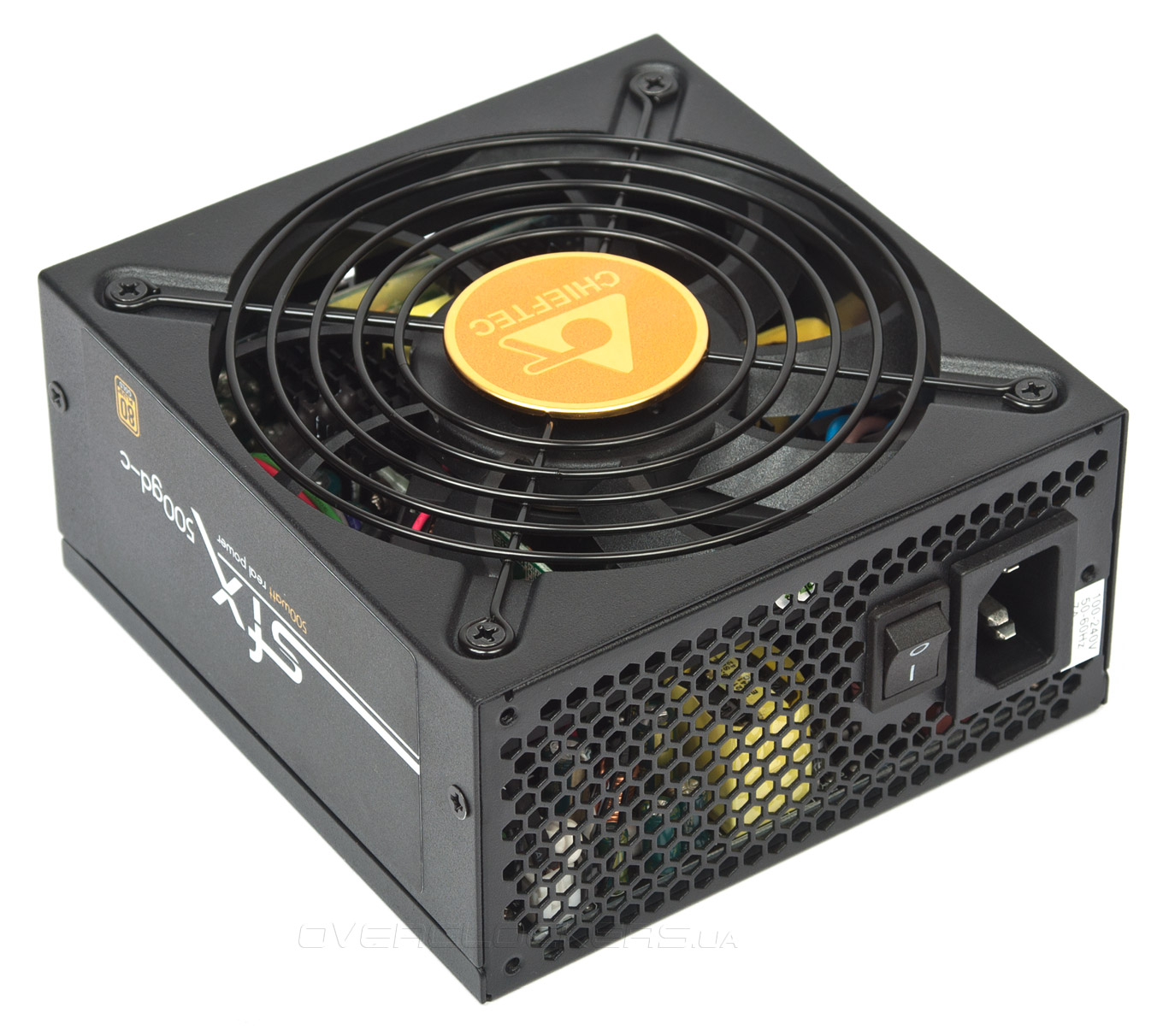

Это обусловлено тем, что производитель установил вместо привычных 60/80-мм вентиляторов модель на 120 мм, которая должна обладать значительно меньшим уровнем шума. Сверху пропеллер накрыт проволочной решеткой такого же черного цвета, что и сам корпус. Несмотря на размеры блока питания, на внешней панели нашлось место и для сетевого выключателя.

Chieftec SFX-500GD-C

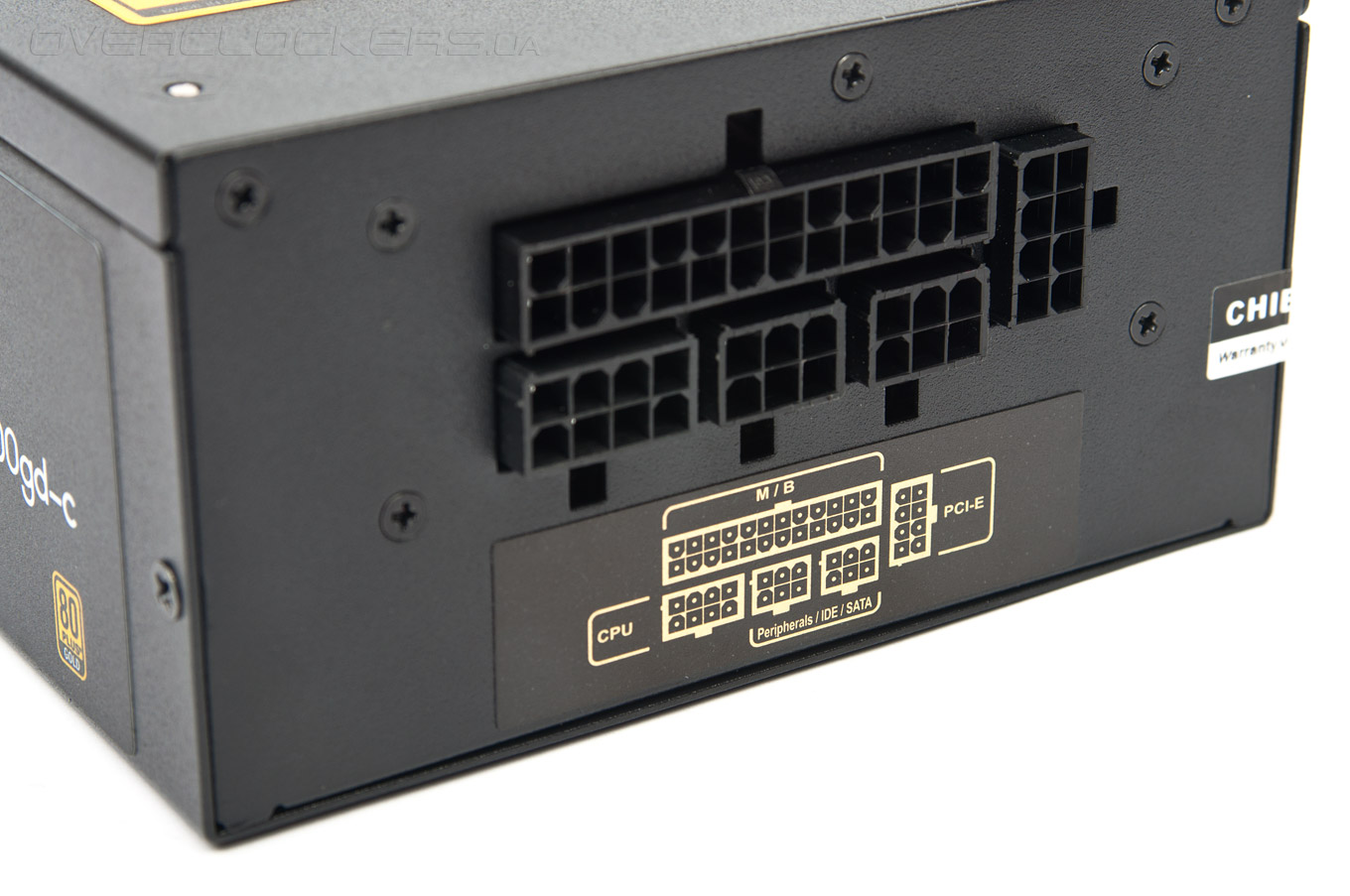

Набор разъемов на внутренней панели соответствует количеству кабелей. Все коннекторы подписаны и имеют свои ключи, так что спутать их вряд ли получится.

Chieftec SFX-500GD-C

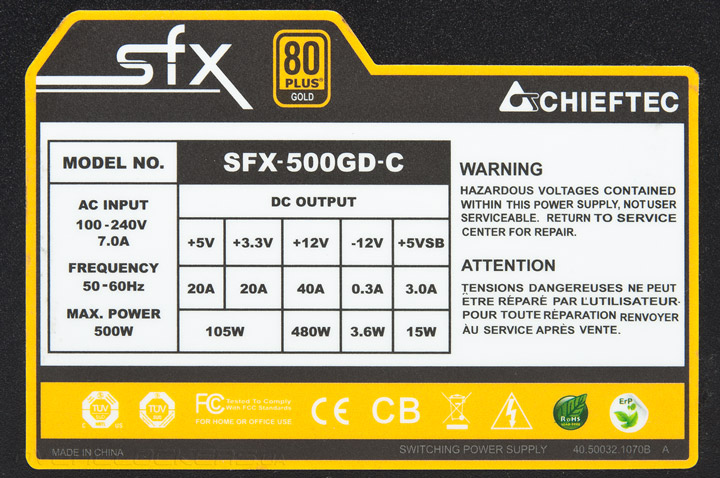

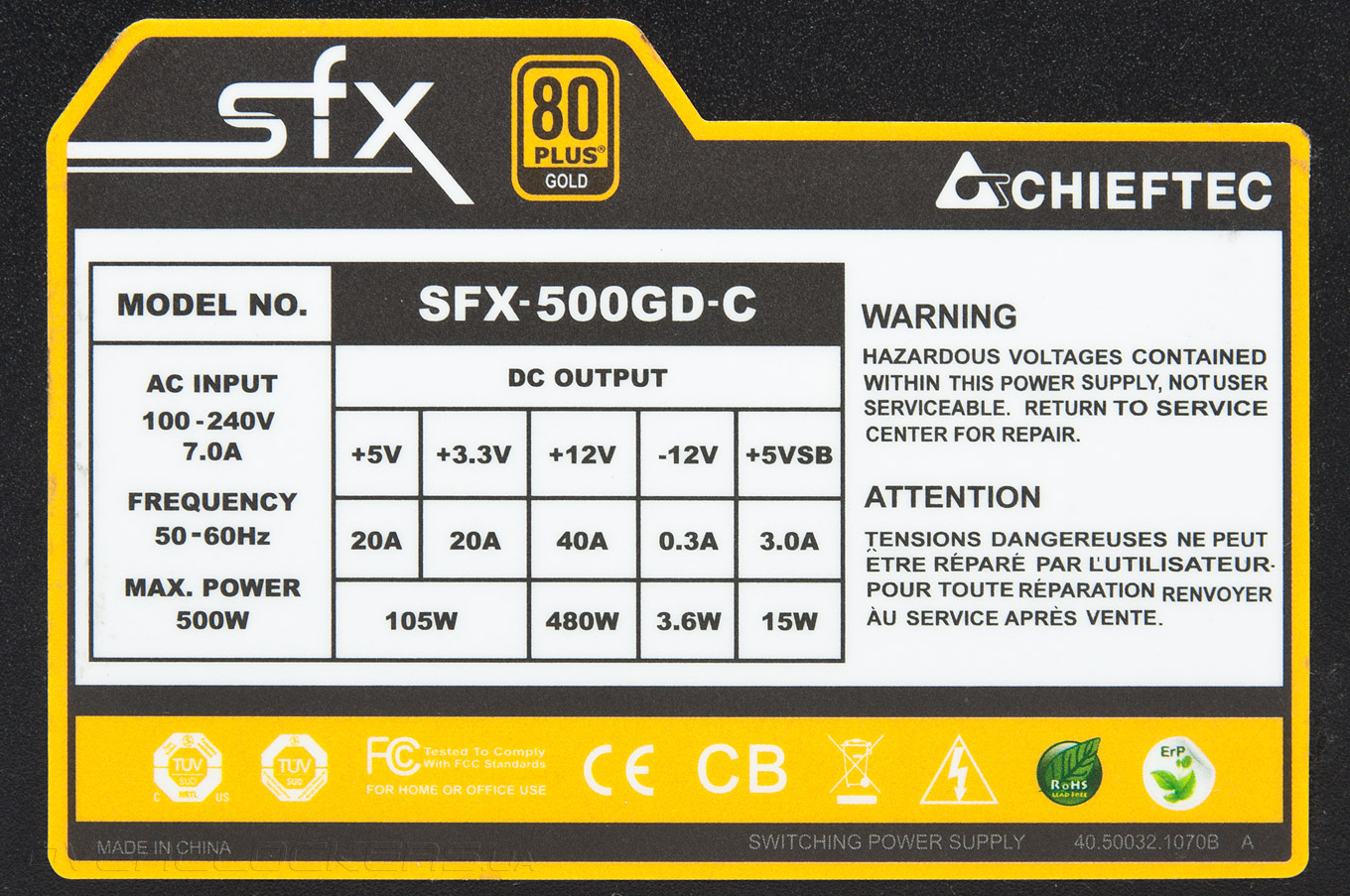

По своим характеристикам наш малыш даст фору некоторым полноформатным собратьям. Если по низковольтовым линиям ничего примечательного нет, то канал +12V лишь один и способен выдать ток до 40 А, а это целых 480 ватт! Этого должно хватить для любой игровой системы с одним видеоадаптером и даже с разгоном компонетов.

Chieftec SFX-500GD-C

По другим линиям все стандартно, 3,6 Вт для –12V и 15 Вт для работы системы в режиме ожидания.

Шина питания +3.3V +5V +12V1 –12V +5Vsb
Макс. ток нагрузки, А 20 20 40 0,3 3
Комбинированная мощность, Вт 105  480 3,6 15
Общая максимальная мощность, Вт 500

Также присутствует активный PFC и возможность работы устройства во всем диапазоне сетевого напряжения. Не забыты и всевозможные защиты, включая от перегрузки по току, перегрева, повышенного/пониженного напряжения в сети, короткого замыкания и пр.

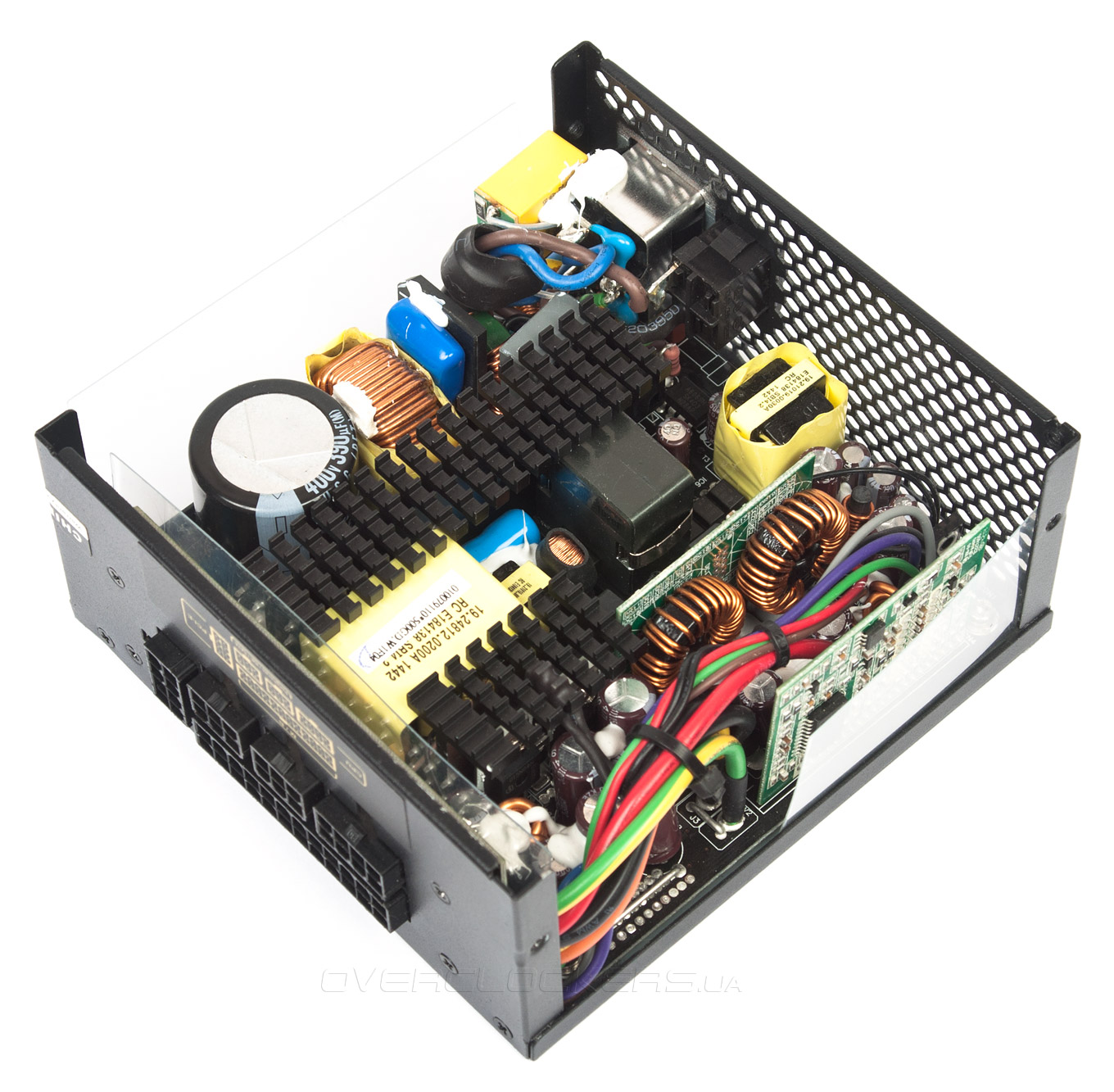

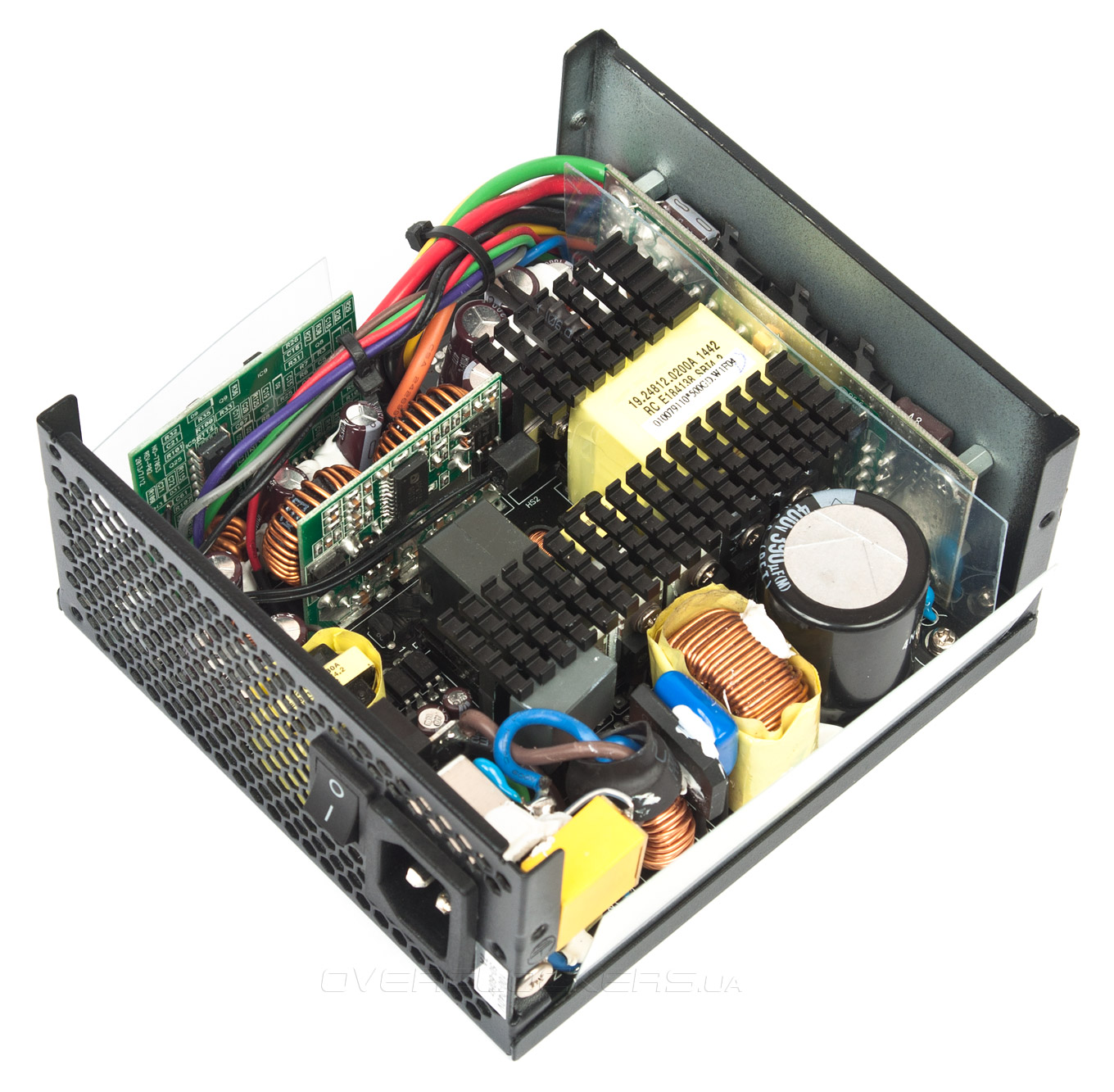

С внешним видом и характеристиками разобрались, забыв про одну деталь — рассматриваемый блок питания имеет сертификат 80 Plus Gold, а значит, построен на одной из современных платформ. В нем используются те же наработки, что и в более дорогих решениях Seasonic и Enermax, а именно резонансный преобразователь в высоковольтной части и синхронный выпрямитель в низковольтной.

Chieftec SFX-500GD-C Chieftec SFX-500GD-C

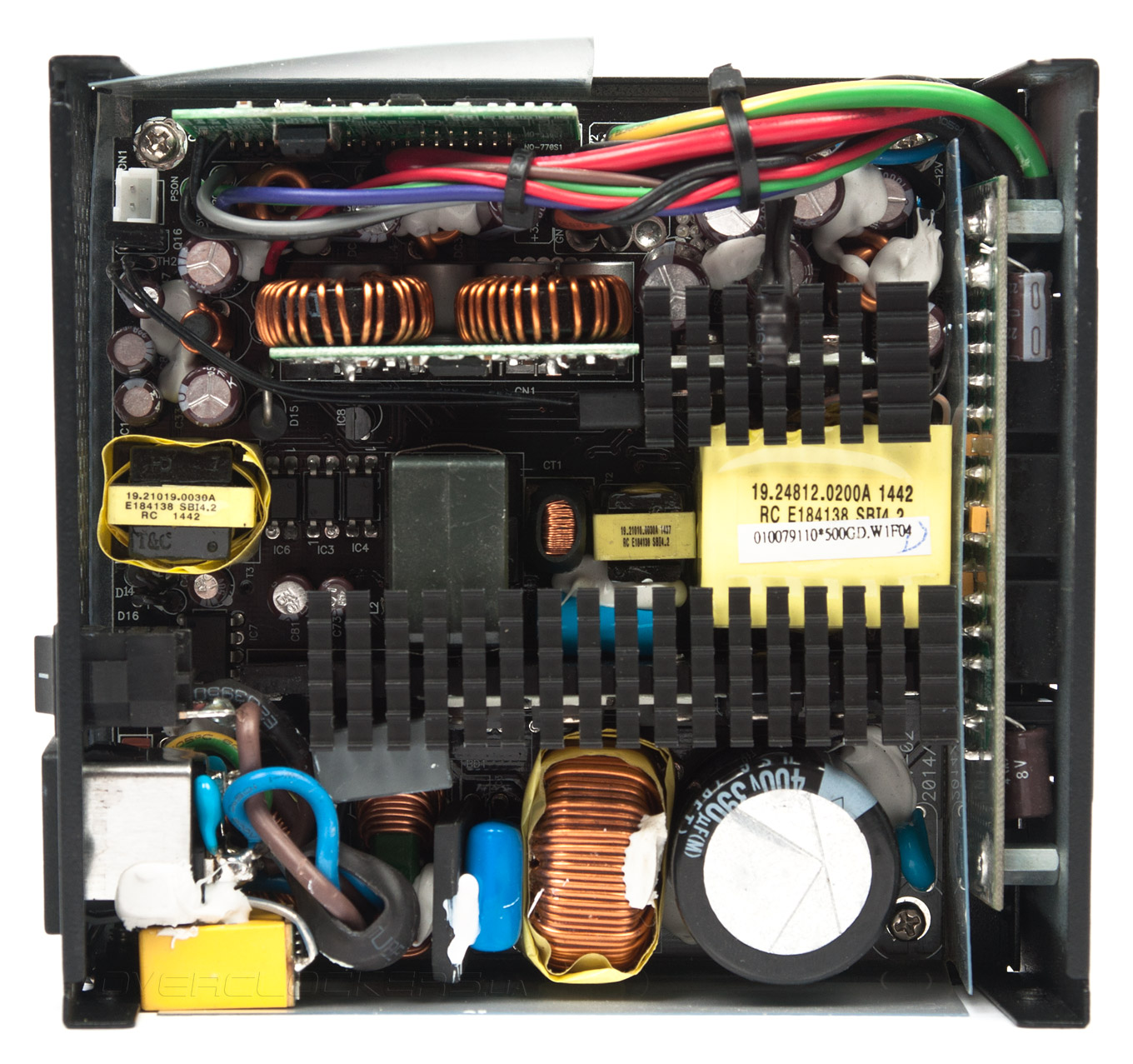

Подобные технологии давно уже доступны менее именитым разработчикам и в данном случае используется платформа Sirfa, компании, некогда входившей в Sirtec, и знакомой по продукции марки High Power. Благодаря высокому КПД такой схемотехники удалось втиснуть столь мощное устройство в весьма компактные размеры формата SFX.

Chieftec SFX-500GD-C

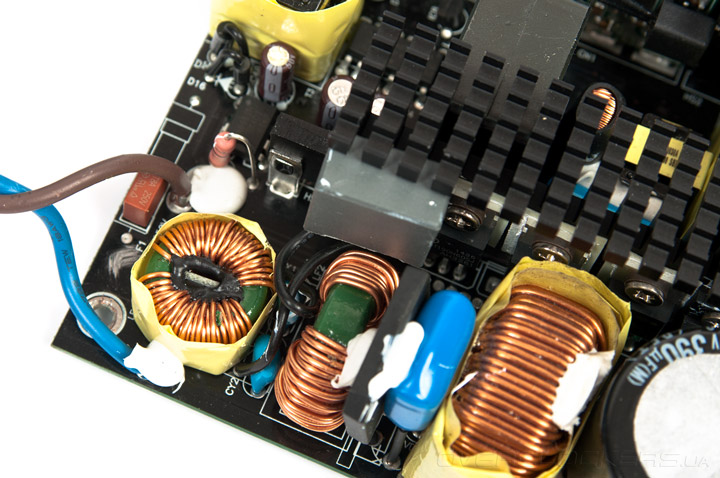

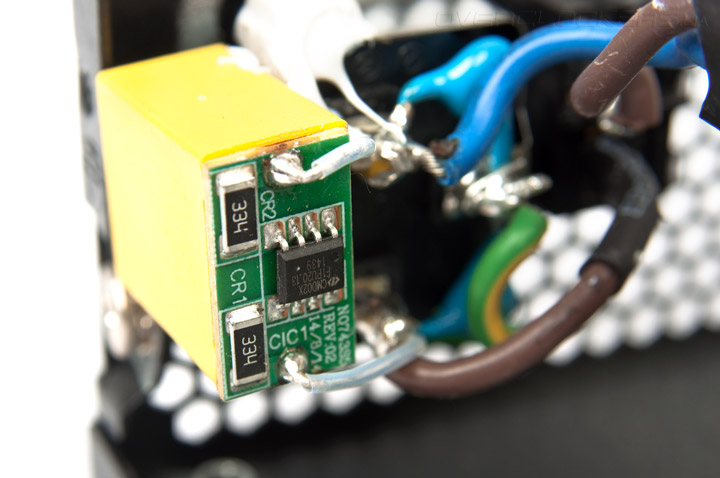

И несмотря на плотный монтаж компонентов, на чем-либо экономить не стали и тот же входной фильтр присутствует в полном объеме.

Chieftec SFX-500GD-CChieftec SFX-500GD-C

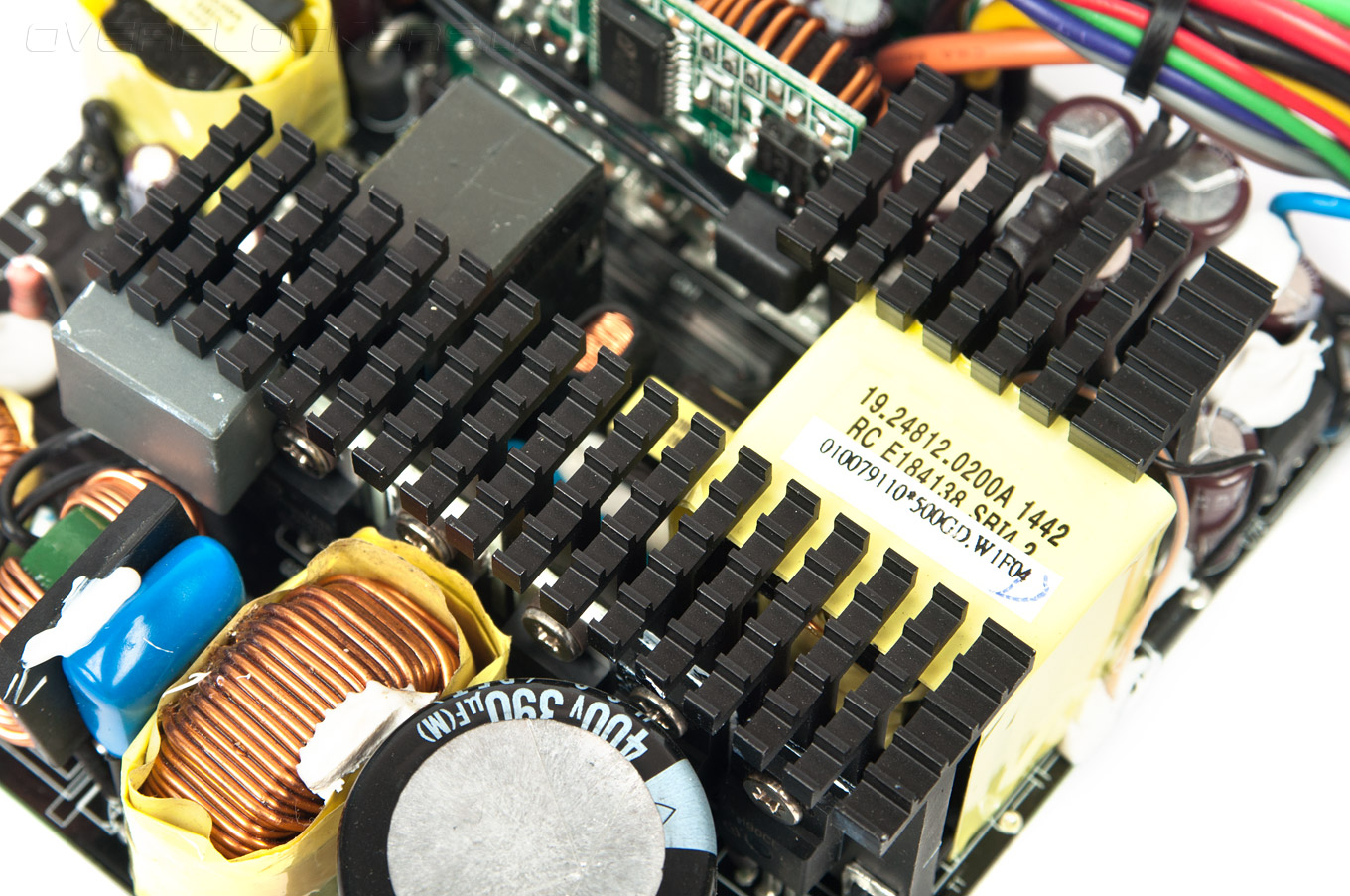

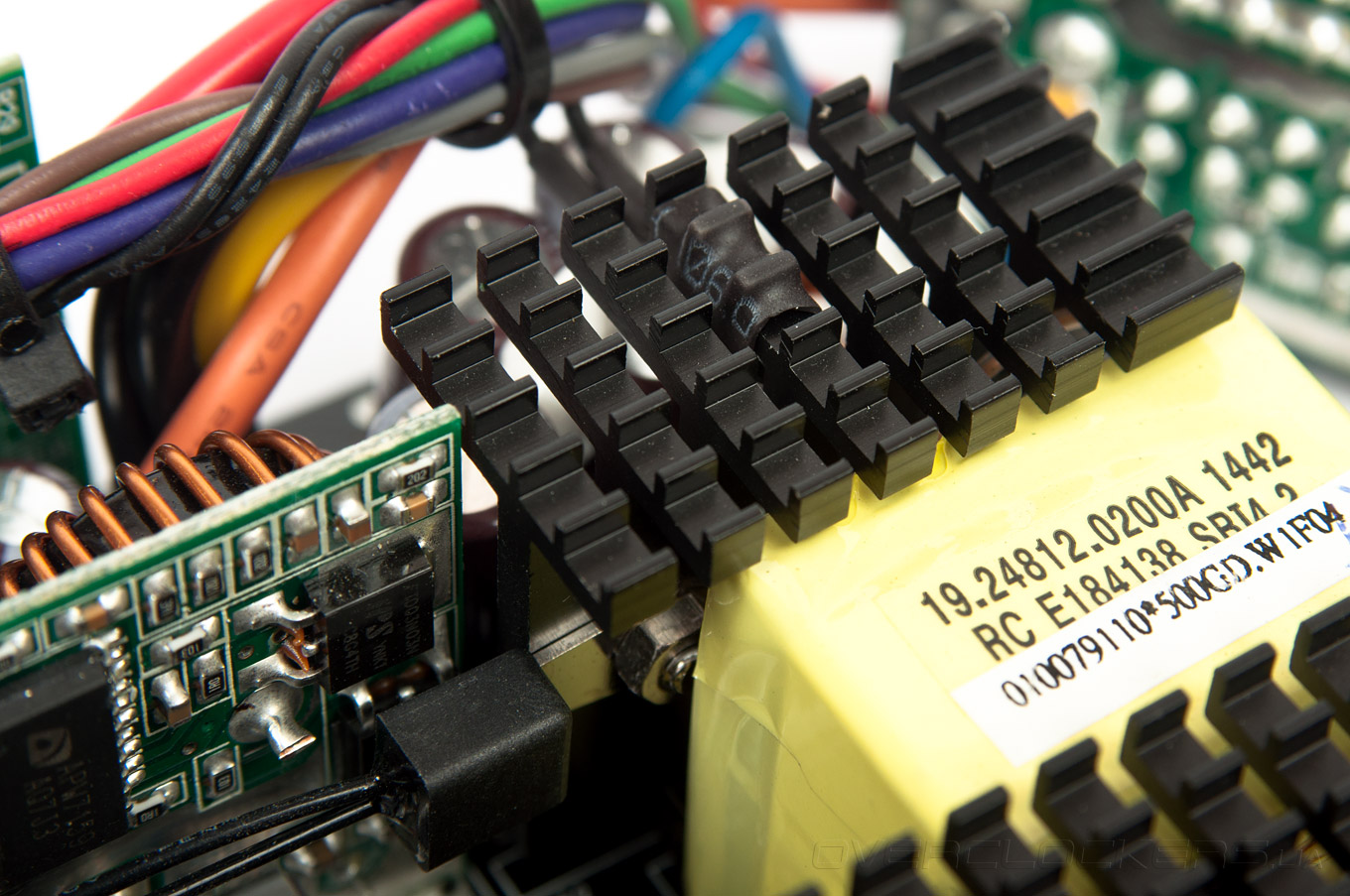

За счет высокого КПД блока радиаторы для охлаждения силовых элементов совсем небольшого размера, но с дополнительным оребрением.

Chieftec SFX-500GD-C

Самый большой из них используется для поддержания приемлемого теплового режима компонентов APFC и ключевых транзисторов, а поменьше — для выпрямителя 12-вольтового канала. На последнем разместили два термодатчика, отвечающих за мониторинг температуры и управление оборотами вентилятора.

Chieftec SFX-500GD-C

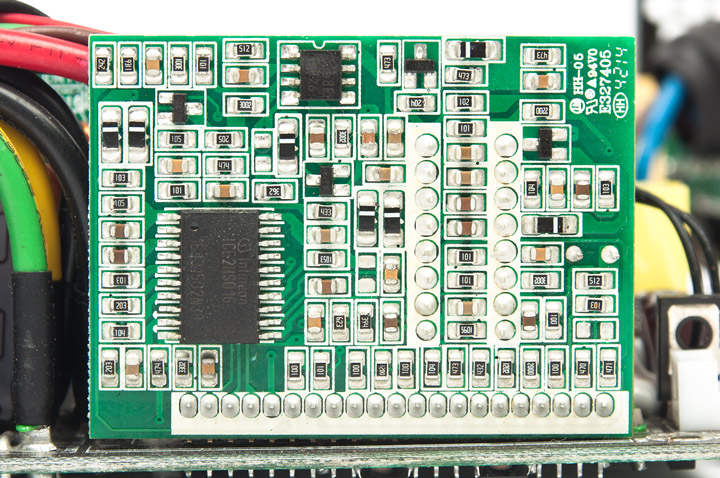

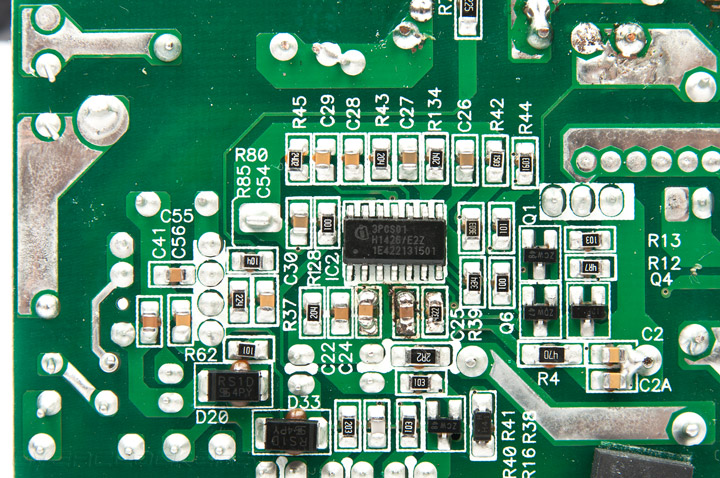

Контроллер PFC (Infineon ICE3PCS01G) расположили на обратной стороне печатной платы, а чип (ICE2HS01G), отвечающий за резонасный преобразователь и синхронный выпрямитель уже на отдельной платке, возле боковой стенки блока питания. Туда же определили и микросхему мониторинга (SiTI PS223).

Chieftec SFX-500GD-CChieftec SFX-500GD-C

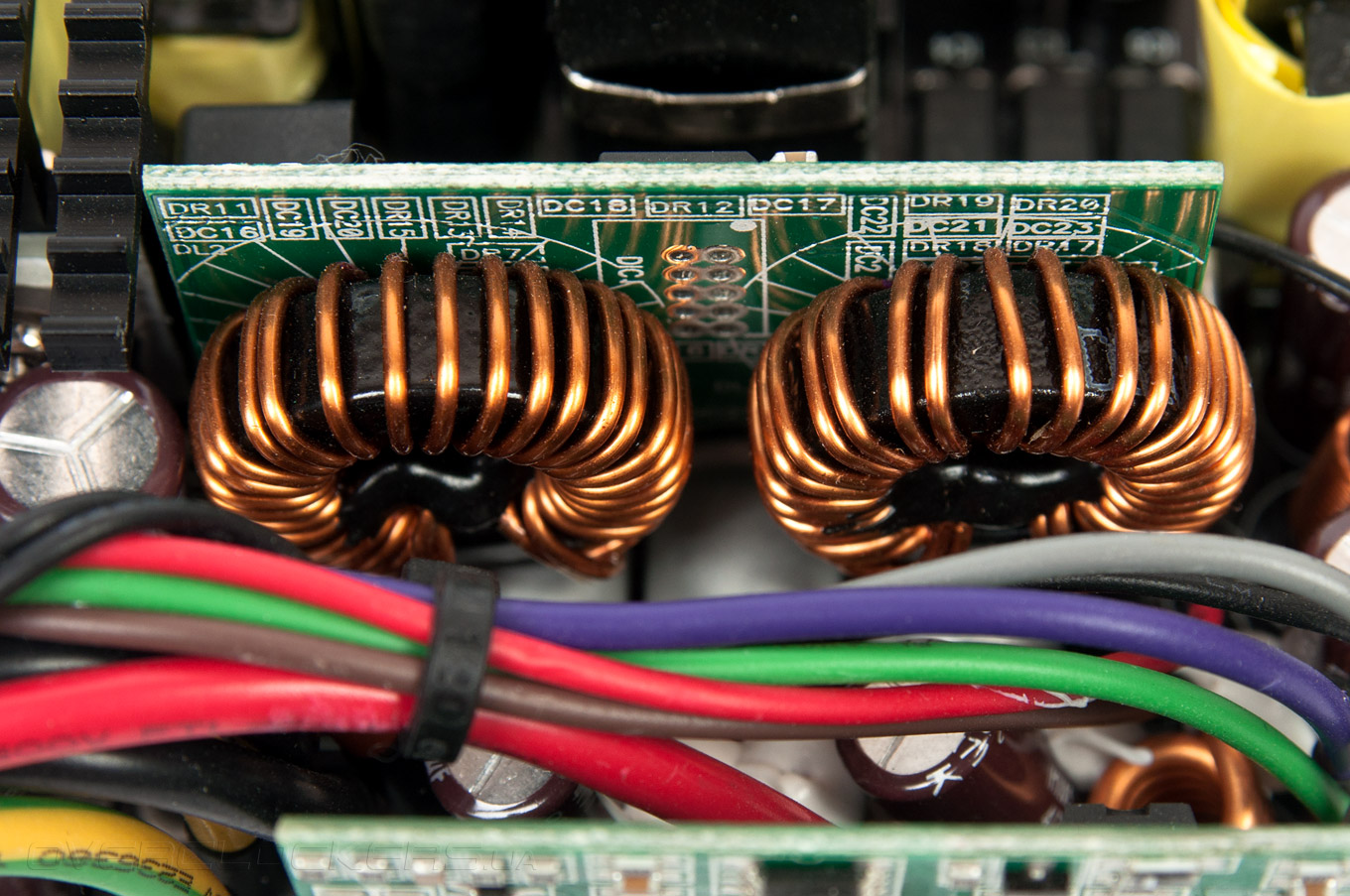

Рядом, ближе к центру блока, нашлось место еще для одной платки, на которой разместили элементы преобразователя DC-DC, отвечающего за линии +3.3V и +5V. Он базируется на контроллере Anpec APW7159A, знакомого по многим решениям с независимыми каналами.

Chieftec SFX-500GD-C

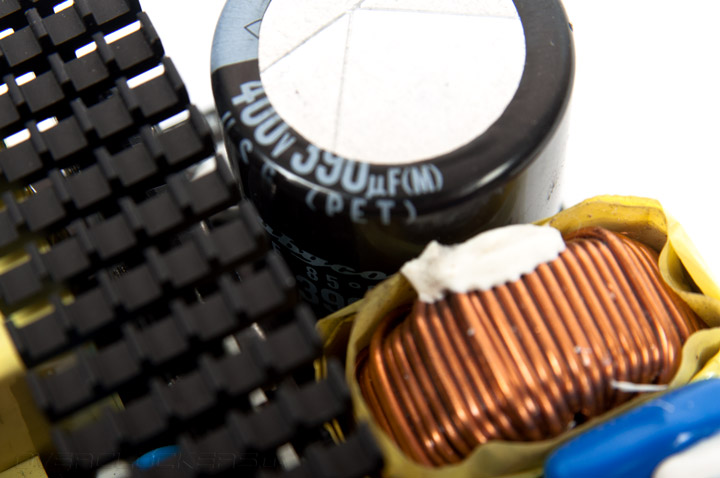

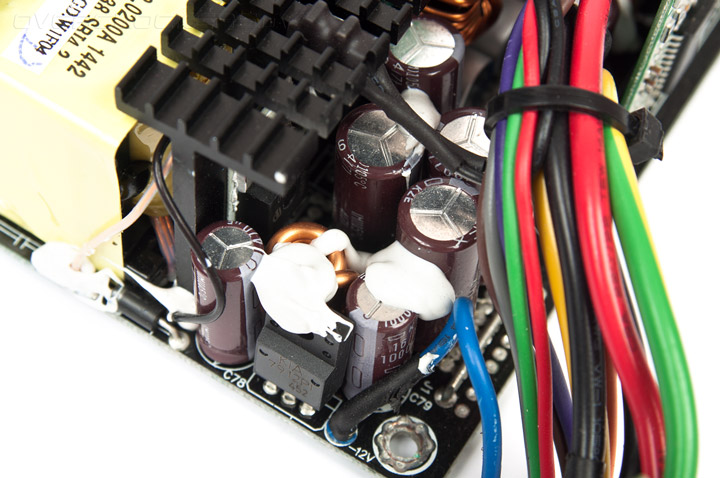

Помимо «взрослой» схемотехники наш подопечный отличается весьма качественной элементной базой. Емкости используются сугубо японского происхождения: на входе стоит конденсатор 390 мкФ на 400 в от Rubycon, а в остальных цепях — Chemi-Con, плюс полимерные на низковольтном преобразователе. Но это касается последних партий SFX-500GD-C, тогда как в ранних могли попасться и китайские Teapo.

Chieftec SFX-500GD-CChieftec SFX-500GD-C

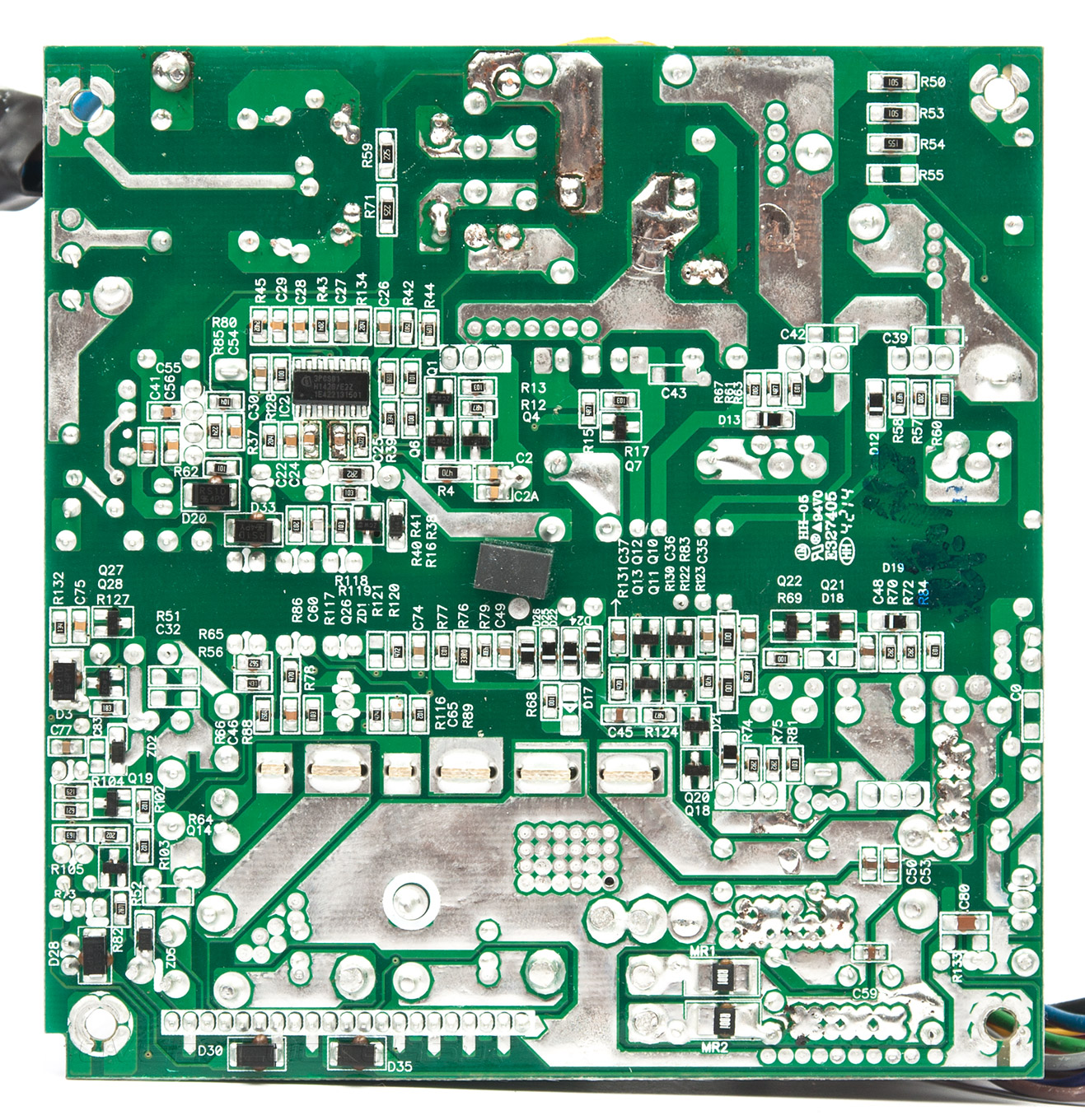

К сборке также особых претензий нет, но вот остатки флюса немного портят общую картину.

Chieftec SFX-500GD-C

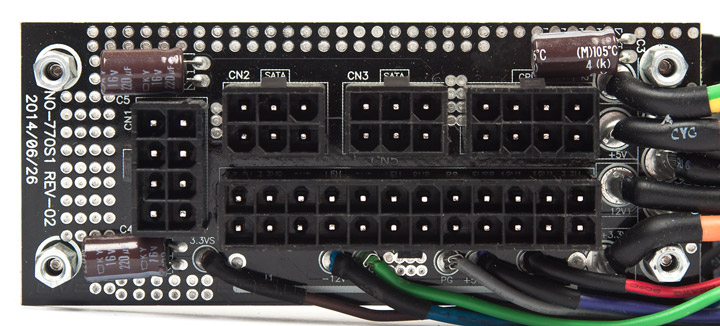

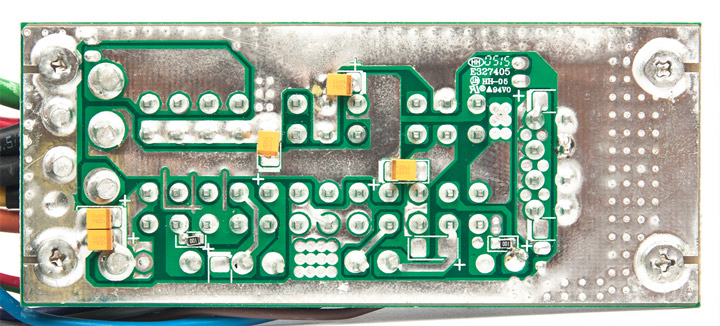

Это касается основной платы, а вот к дочерней, где расположены разъемы для подключения кабелей, какие-либо вопросы отсутствуют, все чистенько и аккуратненько.

Chieftec SFX-500GD-CChieftec SFX-500GD-C

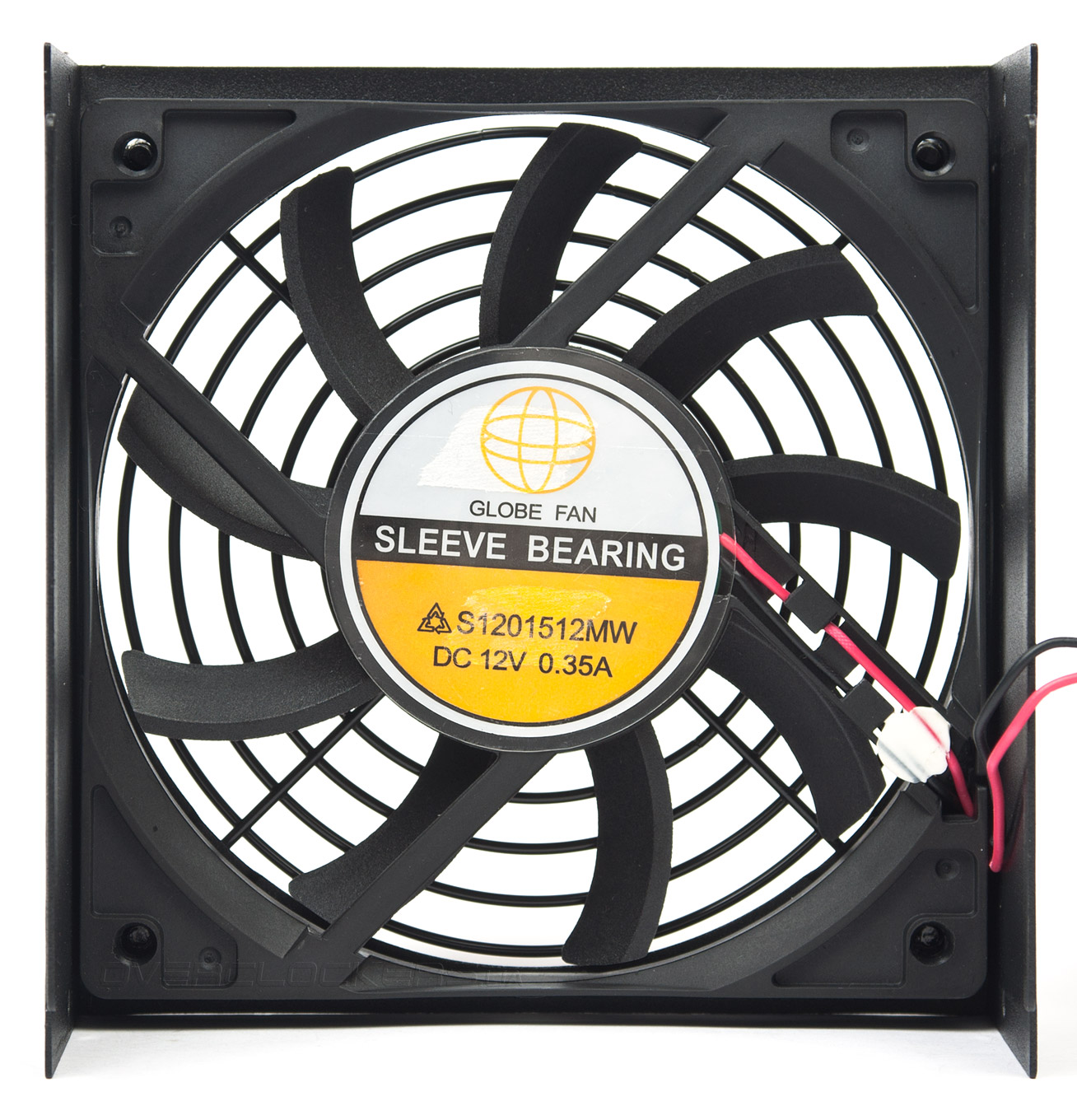

За приемлемый температурный режим всех компонентов отвечает 120-мм вентилятор Globe Fan S1201512MW, толщиной 15 мм и выполненный на подшипнике скольжения с максимальной частотой вращения крыльчатки 1800 об/мин. Подключение — двухконтактное.

Chieftec SFX-500GD-C

Производитель обещает тихую работу блока питания благодаря такому крупному вентилятору, но это справедливо во время простоя системы, лишь небольшое потрескивание втулки дает о себе знать. Но вот уже с ростом нагрузки скорость вращения увеличивается и при повседневном использовании игровой системы SFX-500GD-C хоть немного, но привнесет свою лепту в общий акустический фон. Если же блок нагрузить по полной, то он вряд ли будет отличаться от доступных «бронзовых» моделей.


Методика тестирования

Провести полноценное тестирование без соответствующего стенда сложно, поэтому проверка блока питания осуществлялась с использованием обычной системы, собранной из следующих компонентов:
  • процессор: Intel Core i7-975 (3,33@4,02 ГГц, Bclk 175 МГц);
  • материнская плата: ASUS P6T7 WS SuperComputer (Intel X58);
  • кулер: Noctua NH-D14;
  • оперативная память: Kingston KHX2000C8D3T1K3/6GX (3x2 ГБ, DDR3-2000@1750, 8-8-8-24);
  • видеокарты: ASUS ENGTX295/2DI/1792MD3/A (GeForce GTX 295);
  • жёсткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II).
Тестирование проводилось в среде Windows 7 x64 HP на открытом стенде. Для создания нагрузки на систему применялась утилита OCCT 3.1.0 c 30-минутным тестом блока питания, разрешение и режим подбирались опытным путем. Режим максимальной производителньости отключался (работала одна часть карты) и использовалось разрешение 1920х1080. Технология Hyper-Threading была активирована. Еще был проведен игровой тест Devil May Cry 4 с разрешением 1920х1080, максимальным качеством картинки и MSAA8x.

Для измерения общей потребляемой мощности системы использовался прибор Basetech Cost Control 3000, также способный выводить на свой ЖК-экран пиковую мощность, силу тока, частоту сети, коэффициент мощности и пр. Чистая потребляемая мощность рассчитывалась на основании соответствия сертификату 80 Plus — т.е. возможного КПД устройства. Ошибки при таких расчетах могут составить 5%. Напряжения проверялись цифровым мультиметром UNI-T UT70D.

Кроме того снимались показания температуры внутри блока питания, частоты вращения вентилятора и уровня шума при той или иной нагрузке.

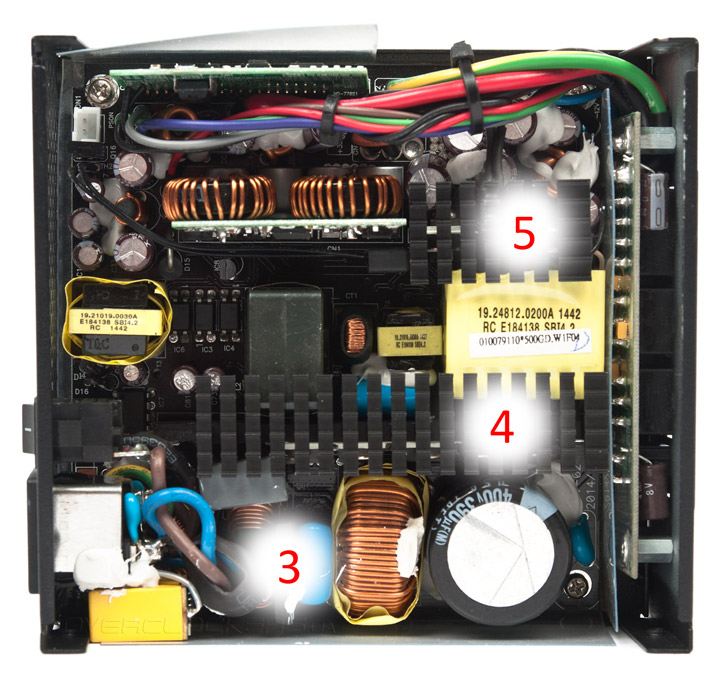

Температура измерялась при помощи панели Scythe Kaze Master Pro, датчики которой располагались на диодной сборке, каждом из двух радиаторов внутри блока и на расстоянии 5 см перед вентилятором (№1) и за внешней стенкой (№2).

Chieftec SFX-500GD-C

Для результатов частоты вращения вентилятора использовался бесконтактный тахометр UNI-T UT372. Фиксировалась максимальная скорость для каждого из режимов тестирования блока питания.

Уровень шума измерялся шумомером UNI-T UT352 в обычной тихой комнате на расстоянии 1 м, 50, 10 и 1 см от испытываемого устройства. При помощи регулятора оборотов и тахометра восстанавливалась скорость вентилятора, соответствовавшая каждому режиму тестирования блока питания. Фоновый шум не превышал 33,5 дБА.

Следует учитывать, что данная методика на данном этапе далека от идеальной и по мере использования будет дополняться и изменяться.


Результаты тестирования

Полученные данные занесены в таблицу. В скобках для напряжения приведены отклонения от нормы в процентах, для потребляемой мощности — примерная чистая нагрузка на блок питания.

  GTX 295 (1/2)
Режим Idle Burn, DMC4 Burn, OCCT
Потребляемая мощность, Вт 185 (~160) 341 (~310) 559 (~490)
Линия +3.3V, В 3,36 (+1,8%) 3,36 (+1,8%) 3,31 (+0,3%)
Линия +5V, В 5,05 (+1%) 5,03 (+0,6%) 5,02 (+0,4%)
Линия +12V, В 12,11 (+0,91%) 12,04 (+0,33%) 12,01 (+0,08%)
Скорость вращения вентилятора, об/мин 656 930 1629
Уровень шума, дБА (1 м) 33,4 33,8 38,2
Уровень шума, дБА (30 см) 33,4 34 42,1
Уровень шума, дБА (10 см) 33,9 37,3 54,3
Уровень шума, дБА (1 см) 41,3 49,1 63,5
Термодатчик №1 24,7 26,15 28,3
Термодатчик №2 26,9 26,1 28,8
Термодатчик №3 49 56,9 64,6
Термодатчик №4 36,2 40,5 42
Термодатчик №5 35 42,2 52

Chieftec SFX-500GD-C показал неплохие результаты, лучше некоторых полноформатных представителей. Но вот уровень шума действительно высок при нагрузке выше 50% от номинала. И это странно, учитывая, что элементная база позволяет держать компоненты в более жестких условиях, как это делают конкуренты с такой же платформой. Также стоит отметить, что при высокой нагрузке появляется небольшой шум от какого-то дросселя.


Выводы

Компания Chieftec представила интересное решение в лице блока питания SFX-500GD-C, который позволит собирать еще более миниатюрные мощные системы, чем с полноформатными устройствами. Теперь вопрос стоит за наличием самих корпусов под блоки SFX. Комплект поставки также неплох, содержит все необходимые компоненты для сборки ПК, а полностью отстегивающиеся кабели позволят избавиться от мешанины проводов внутри системного блока. Уровень шума высоковат как для устройства с сертификатом 80 Plus Gold, но при малой нагрузке его практически не слышно, а во время игровых баталий его вряд ли кто-то заметит на общем фоне. Для миниатюрных рабочих станций он также не станет помехой. Так что, если на примете есть интересный маленький корпус, то Chieftec SFX-500GD-C станет отличным выбором, тем более, что конкурентов данного решения на нашем рынке пока нет.
