Обзор блока питания be quiet! Pure Power L8 мощностью 400 Вт

Несмотря на небывалую ранее производительность современных компонентов ПК реальная их потребляемая мощность при игровой нагрузке не выходит за пределы 300–400 Вт. Естественно, если речь идет о четырехъядерных процессорах и одночиповых видеокартах. Учитывая, что блок питания необходимо эксплуатировать с запасом около 25%, то становится очевидным использовать устройство на 400–550 ватт. Например, такое как в данном обзоре — be quiet! Pure Power L8 400W.

be quiet! Pure Power L8 400W (BQ-L8-400W)

be quiet! Pure Power L8 400W (BQ-L8-400W)

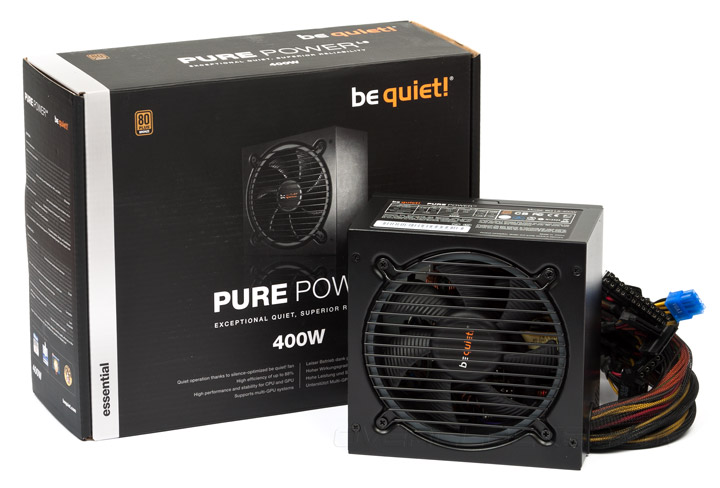

Рассматриваемый блок питания поставляется в коробке черного цвета с фирменным оформлением, присущим немецкой компании. Устройство имеет «бронзовый» сертификат и может похвастаться КПД до 85% в зависимости от нагрузки.

be quiet! Pure Power L8 400W (BQ-L8-400W)be quiet! Pure Power L8 400W (BQ-L8-400W)

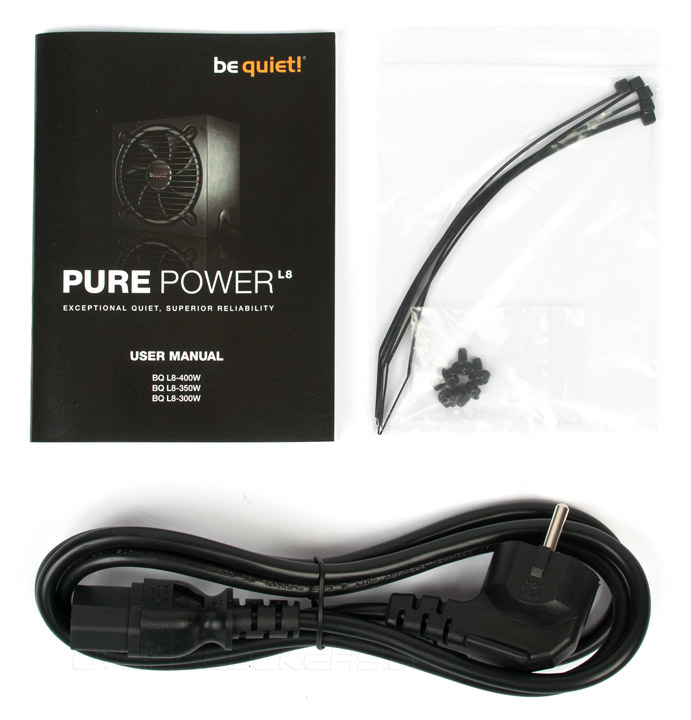

Комплект поставки кроме инструкции и сетевого кабеля с набором монтажных винтов содержит комплект нейлоновых стяжек, которые позволят аккуратно собрать лишние провода внутри системного блока после сборки.

be quiet! Pure Power L8 400W (BQ-L8-400W)

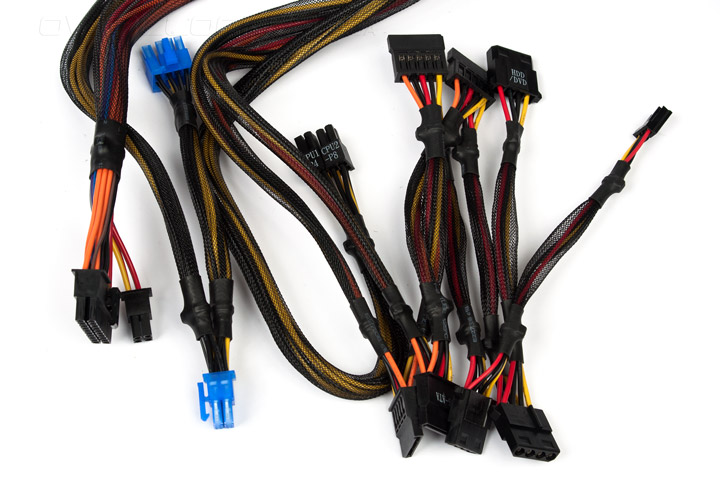

Все шлейфы являются неотъемлемой частью блока питания, а их количества должно хватить для среднестатистического ПК:

  • один с 24-контактным разъемом для питания материнской платы (47 см);
  • один с 8-контактным (4+4) разъемом для питания процессора (56 см);
  • один с двумя 8-контактными разъемами для питания видеокарт PCI-E (53+15 см);
  • два с двумя разъемами питания для SATA-устройств и двумя для IDE (46+15+15+15 см);
  • один с двумя разъемами питания SATA-устройств, с одним для IDE и одним FDD (46+15+15+15 см).
be quiet! Pure Power L8 400W (BQ-L8-400W)

Кабели заключены в нейлоновую оплетку, разъемы для подключения видеокарты синего цвета, что позволит избежать путаницу с EPS12V.

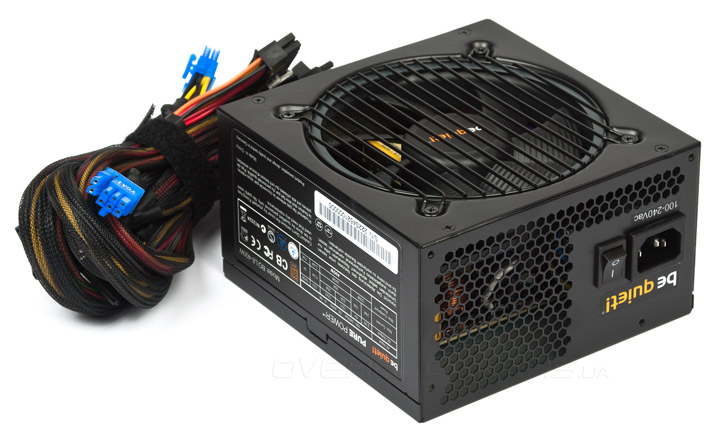

Внешне модель Pure Power L8 400W ничем не отличается от аналогичных решений, лишь решетка выдает принадлежность продукта к марке be quiet! В глубину блок составляет почти 150 мм, что немного странно, учитывая компактность его внутренней начинки, но об этом ниже.

be quiet! Pure Power L8 400W (BQ-L8-400W)

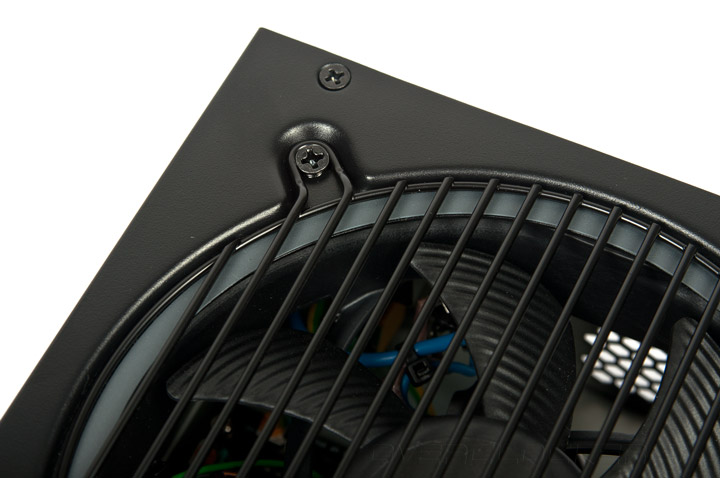

В качестве декоративного элемента на вентилятор наклеено серое кольцо. Сперва может показаться, что оно для минимизации шума, например, от потока воздуха или снижения вибрации решетки, но увы, кольцо пластиковое. У старших моделей этой линейки цвет кольца оранжевый.

be quiet! Pure Power L8 400W (BQ-L8-400W)

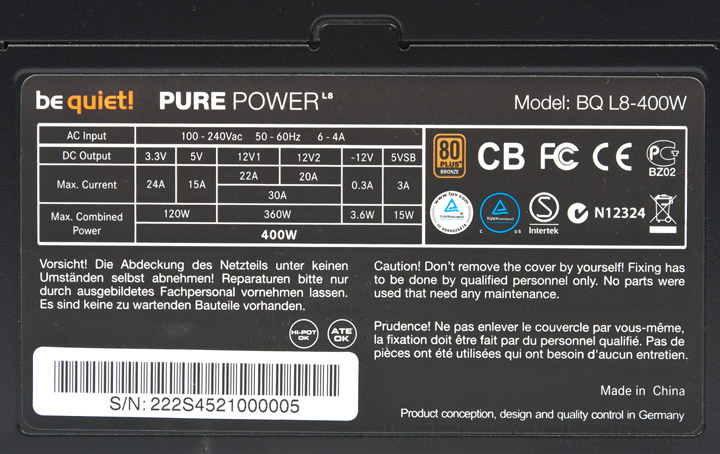

По своим характеристикам блок соответствует современным требованиям, когда вся нагрузка приходится на +12 В. Он может выдать до 30 А по такому напряжению по двум линиям сразу, либо 22/20 А по каждой линии отдельно. Для четырехъядерного процессора и карты среднего уровня этого вполне достаточно. Даже с небольшим разгоном.

be quiet! Pure Power L8 400W (BQ-L8-400W)

Комбинированная мощность но низковольтным линиям составляет 120 Вт, для режима ожидания предусмотрено 3 А, а для линии –12V — 0,3 А.

Шина питания +3.3V +5V +12V1 +12V2 –12V +5Vsb
Макс. ток нагрузки, А 24 15 22 20 0,3 3
Комбинированная мощность, Вт 120  360  3,6 15
Общая максимальная мощность, Вт 400

В блоке присутствует активный PFC и он может работать от широкого предела сетевых напряжений. Из защит модель оснащена от перезагрузки по току и мощности, повышенного и пониженного напряжения, от короткого замыкания и перегрева.

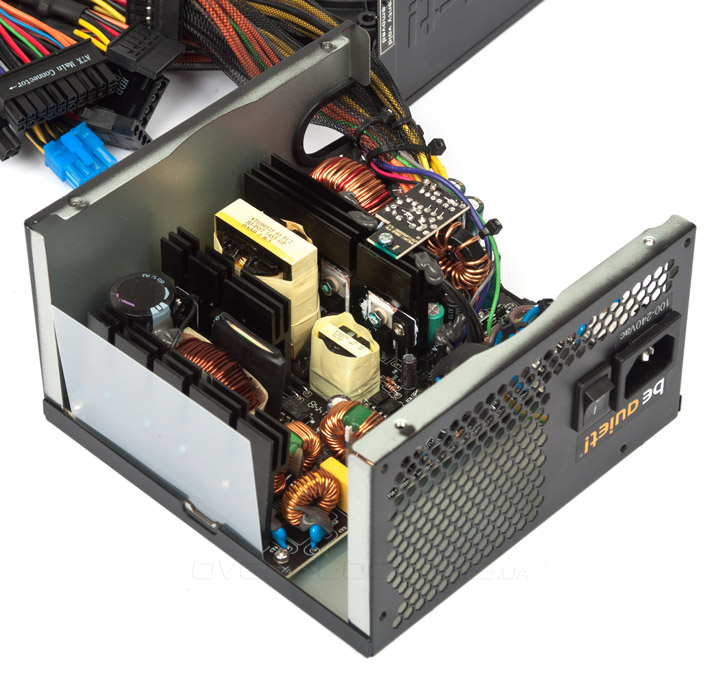

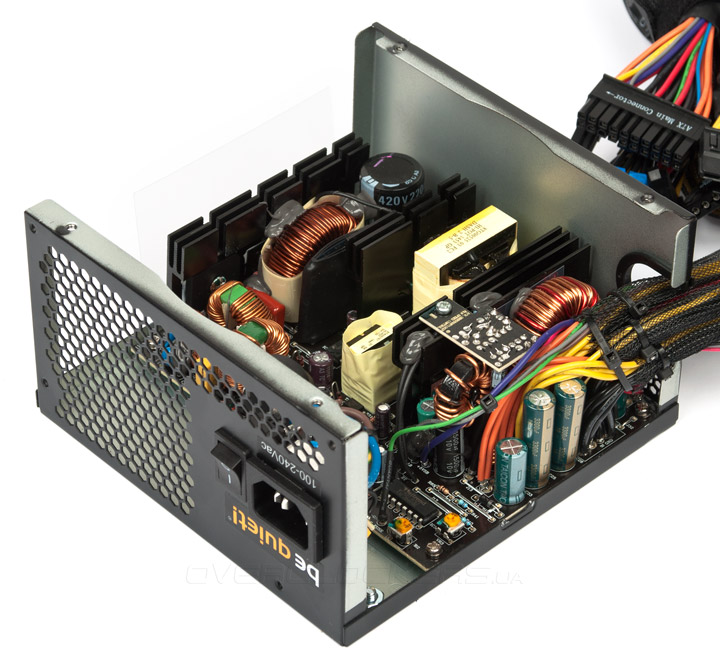

Снимаем крышку, и видим платформу HEC с групповой стабилизацией выходных напряжений.

be quiet! Pure Power L8 400W (BQ-L8-400W)be quiet! Pure Power L8 400W (BQ-L8-400W)

В последнем ничего предосудительного нет, так как большинство блоков выполнено по такой схеме, и лишь более дорогие решения обладают уже независимой стабилизацией каждого напряжения.

be quiet! Pure Power L8 400W (BQ-L8-400W)

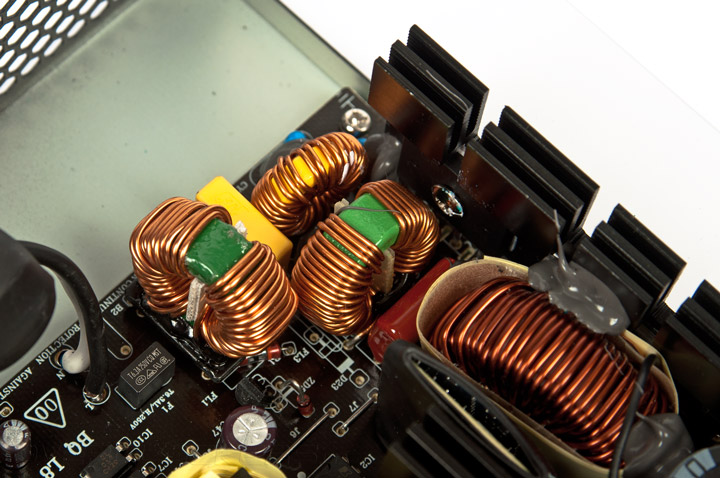

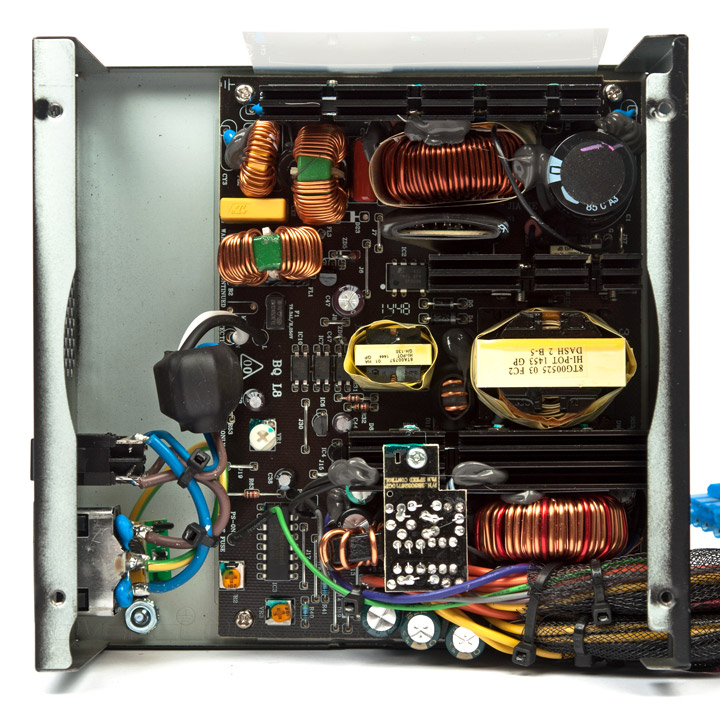

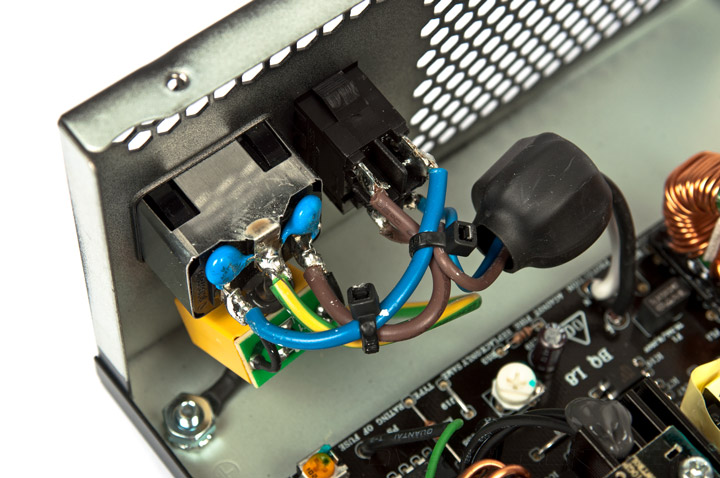

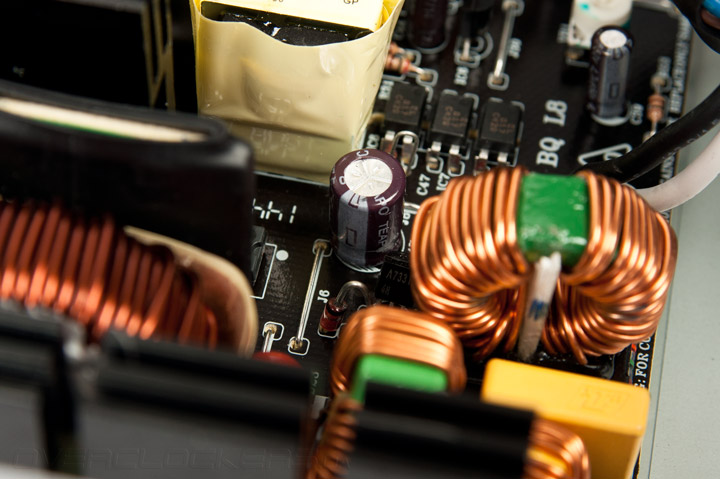

Блок выполнен добротно, нареканий к сборке никаких нет, все элементы присутствуют, даже входной фильтр выполнен в полном объеме.

be quiet! Pure Power L8 400W (BQ-L8-400W)be quiet! Pure Power L8 400W (BQ-L8-400W)

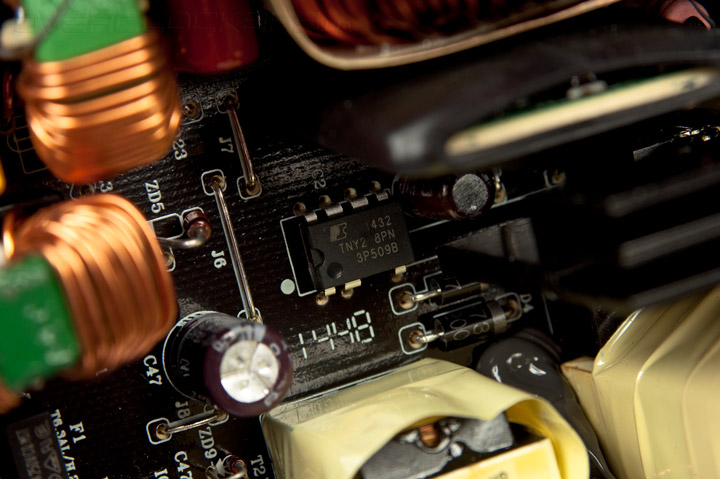

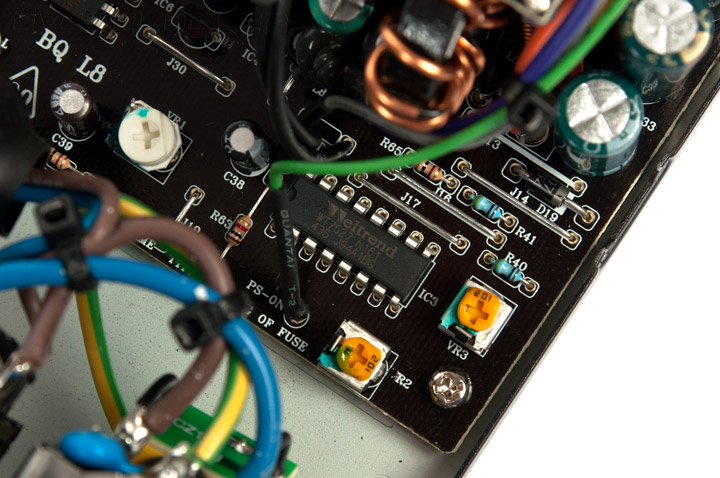

Из микросхем управления на плате можно найти чип мониторинга и контроллер, ответственный за дежурное напряжение. Остальные, судя по всему, расположились на отдельной платке, которая защищена термоусадочными кембриками.

be quiet! Pure Power L8 400W (BQ-L8-400W)be quiet! Pure Power L8 400W (BQ-L8-400W)

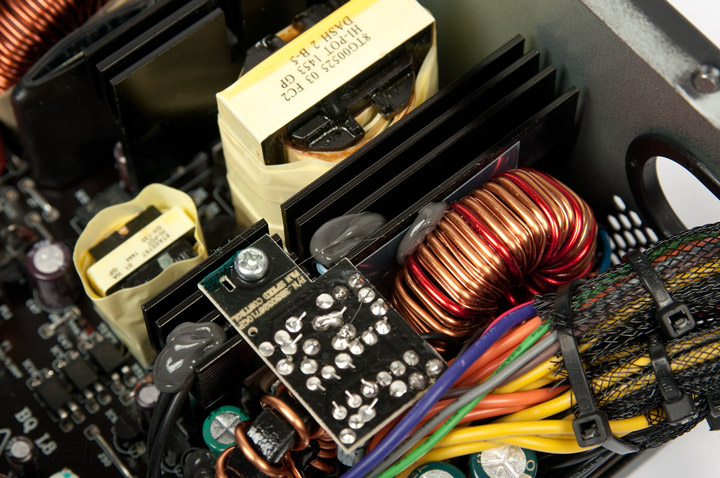

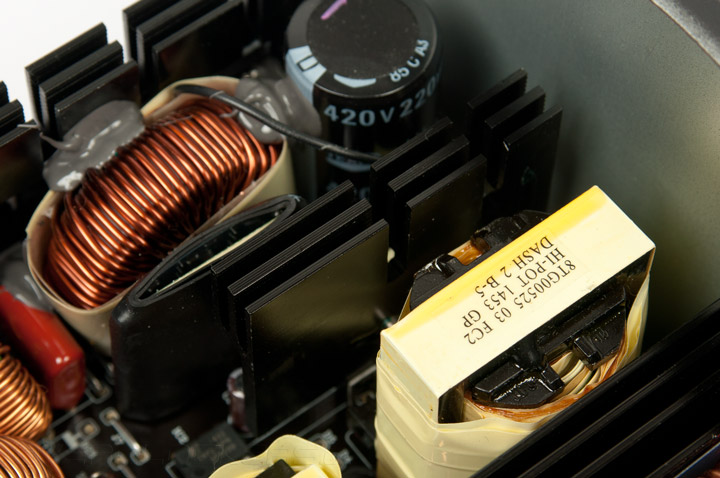

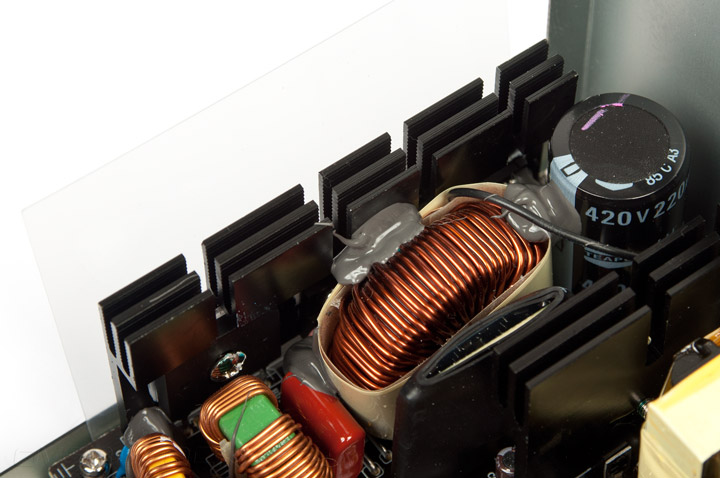

За благоприятный тепловой режим силовых элементов отвечают три радиатора с небольшим оребрением на концах: один для диодного моста и модуля APFC (на снимке вида плата с контроллерами), один для ключевых транзисторов и еще один для диодов Шоттки. На последнем установлена плата управления вращением вентилятора и пара термодатчиков.

be quiet! Pure Power L8 400W (BQ-L8-400W)be quiet! Pure Power L8 400W (BQ-L8-400W)be quiet! Pure Power L8 400W (BQ-L8-400W)

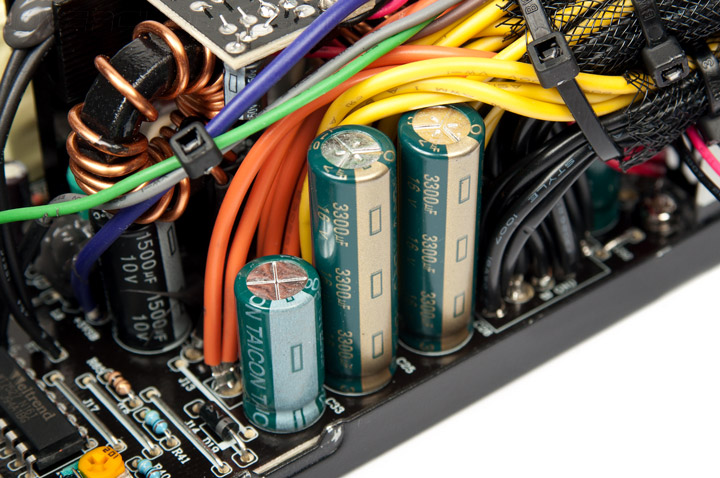

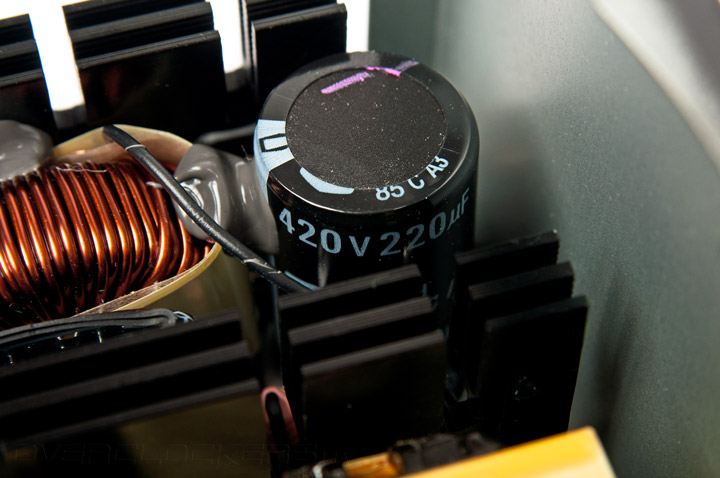

Во всех цепях установлены емкости Teapo и Taicon, не самый дорогой вариант, но встречается достаточно часто и в именитых решениях. В высоковольтной части используется конденсатор на 220 мкФ с рабочим напряжением 400 В.

be quiet! Pure Power L8 400W (BQ-L8-400W)be quiet! Pure Power L8 400W (BQ-L8-400W)be quiet! Pure Power L8 400W (BQ-L8-400W)

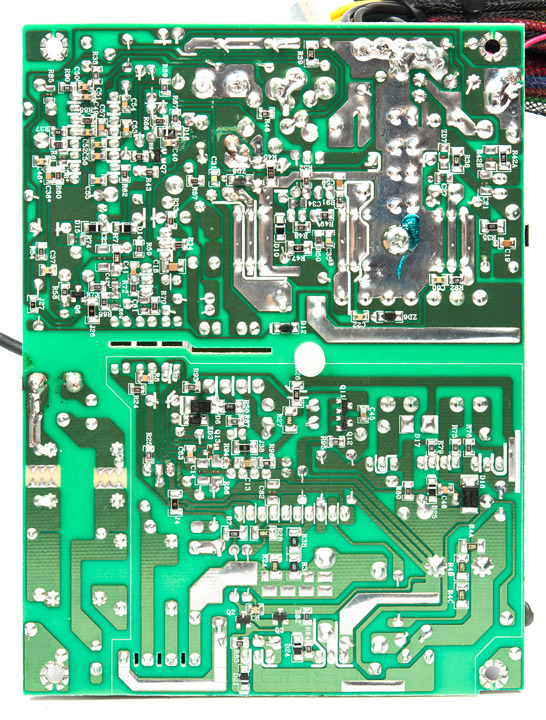

По качеству пайки также придраться не к чему, все хорошо сделано, без нареканий.

be quiet! Pure Power L8 400W (BQ-L8-400W)

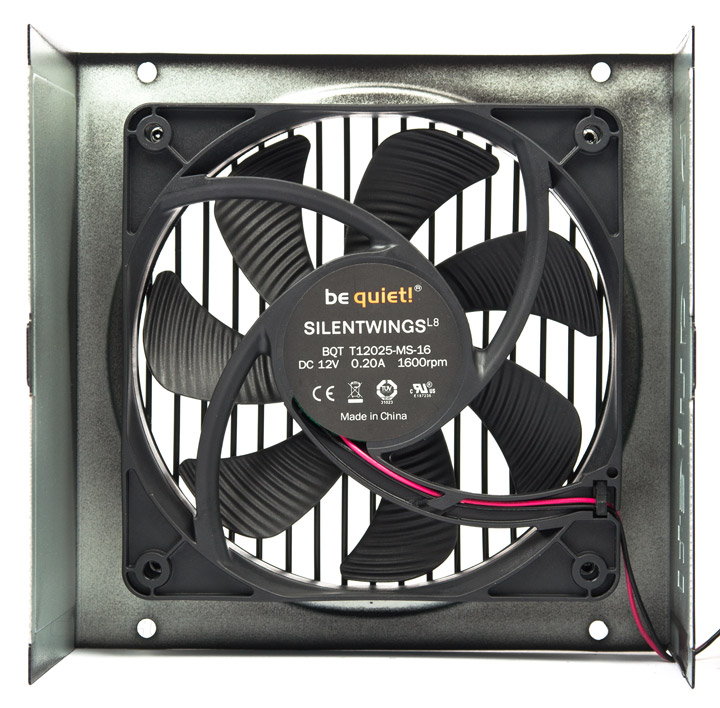

В качестве вентилятора используется фирменная модель Silent Wings L8 T12025-MS-16 с нарезной втулкой с максимальной частотой вращения 1600 об/мин и двухпроводным подключением.

be quiet! Pure Power L8 400W (BQ-L8-400W)

Работает он относителньо тихо без каких-либо посторонних призвуков.

Методика тестирования

Провести полноценное тестирование без соответствующего стенда сложно, поэтому проверка блока питания осуществлялась с использованием обычной системы, собранной из следующих компонентов:

  • процессор: Intel Core i7-6700K (4,0@4,5/4,2 ГГц);
  • материнская плата: ASUS Maximus VIII Impact (Intel Z170);
  • кулер: Prolimatech Megahalems;
  • оперативная память: HyperX HX430C15PB3K2/16 (2x8 ГБ, DDR4-3000, 15-16-16-35-1T);
  • видеокарты: NVIDIA GeForce GTX 780 Ti;
  • накопитель: Kingston SSDNow UV400 240GB (240 ГБ, SATA 6Gb/s).

Тестирование проводилось в среде Windows 10 x64 на открытом стенде. Для создания максимальной нагрузки на систему применялись одновременно запущенные утилиты LinX 0.6.5 и FurMark 1.17.0 в течение 30 мин, а в качестве игровой выступал бенчмарк Valley.

Для измерения общей потребляемой мощности системы использовался прибор Basetech Cost Control 3000, также способный выводить на свой ЖК-экран пиковую мощность, силу тока, частоту сети, коэффициент мощности и пр. Чистая потребляемая мощность рассчитывалась на основании соответствия сертификату 80 Plus — т.е. возможного КПД устройства. Ошибки при таких расчетах могут составить 5%. Напряжения проверялись цифровым мультиметром UNI-T UT70D.

Кроме того, мы решили немного расширить тестирование за счет снятия показаний температуры внутри блока питания, частоты вращения вентилятора и уровня шума при той или иной нагрузке.

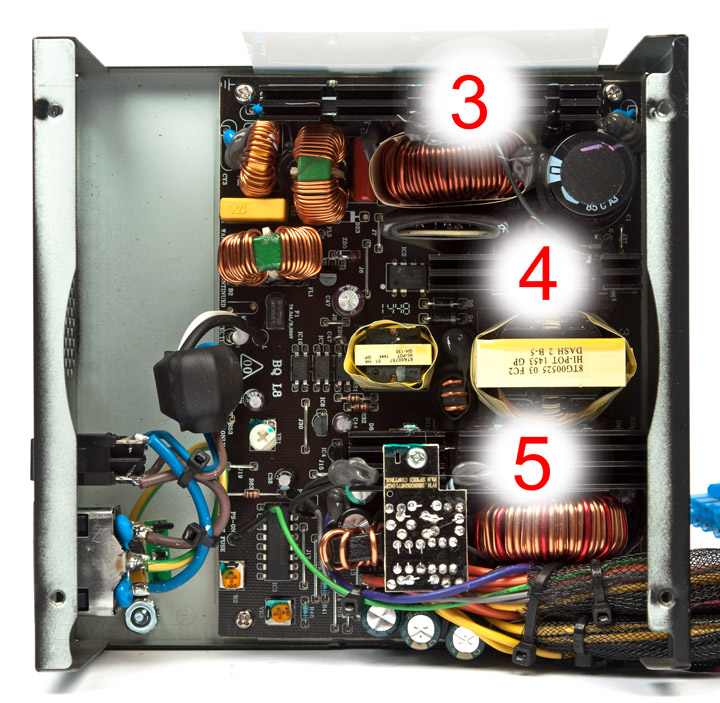

Температура измерялась при помощи панели Scythe Kaze Master Pro, датчики которой располагались на радиаторах внутри блока и на расстоянии 1 см перед вентилятором (№1) и за внешней стенкой (№2).

be quiet! Pure Power L8 400W (BQ-L8-400W)

Для результатов частоты вращения вентилятора использовался бесконтактный тахометр UNI-T UT372. Фиксировалась максимальная скорость для каждого из режимов тестирования блока питания.

Уровень шума измерялся шумомером UNI-T UT352 в обычной тихой комнате на расстоянии 1, 0,5, 0,1 и 0,01 м от испытываемого устройства. При помощи регулятора оборотов и тахометра восстанавливалась скорость вентилятора, соответствовавшая каждому режиму тестирования блока питания. Фоновый шум не превышал 33,4 дБА.

Следует учитывать, что такая методика на данном этапе далека от идеальной и по мере использования будет дополняться и изменяться.

Результаты тестирования

Полученные данные занесены в таблицу. В скобках для напряжения приведены отклонения от нормы в процентах, для потребляемой мощности — примерная чистая нагрузка на блок питания.

  GTX 780Ti GTX 780Ti GTX 780Ti
Режим Idle Burn, Game Burn, OCCT
Потребляемая мощность, Вт 46 (~37) 353 (~300) 460 (~375)
Линия +3.3V, В 3,42 (+3,6) 3,4 (+3) 3,39 (+2,7)
Линия +5V, В 5,06 (+1,2) 5,13 (+2,6) 5,12 (+2,4)
Линия +12V1 (MB), В 12,12 (+1) 11,76 (–2) 11,72 (–2,3)
Линия +12V2 (CPU), В 12,12 (+1) 11,82 (–1,5) 11,77 (–1,9)
Линия +12V3 (VGA1), В 12,12 (+1) 11,69 (–2,6) 11,65 (–3)
Линия +12V4 (VGA2), В 12,12 (+1) 11,7 (–2,5) 11,66 (–2,9)
Скорость вращения вентилятора, об/мин 544 923 1102
Термодатчик №1 25,9 25,5 26,1
Термодатчик №2 26,5 27 28
Термодатчик №3 33,7 42,3 43,8
Термодатчик №4 34,8 42,5 43,4
Термодатчик №5 38 65,4 72,2

Как и все более-менее доступные блоки питания наш подопечный при максимальной нагрузке выдал пониженное напряжение по линии +12V, но не вышел за пределы 3%, что можно назвать хорошим результатом. Учитывая, что блок питания будет эксплуатироваться, скорее всего, при игровой нагрузке, то падение напряжения уже будет не таким большим.

Выводы

Рассмотренный блок питания be quiet! Pure Power L8 мощностью 400 Вт является примером классических продуктов с характеристиками, присущими бюджетным решениям. Но в отличие от них, эта модель может похвастаться неплохим комплектом поставки и тихой работой вентилятора. Правда, такие замечательные свойства блоку даются не бесплатно — пользователю придется заплатить раза в 1,5 больше, чем за конкурентов. В целом, при достаточном бюджете и желании собрать относительно тихую игровую систему среднего уровня Pure Power L8 400W будет неплохим выбором.
