XBOX One вместо ПК?! Обзор и тестирование материнской платы Onda с процессором AMD A9-9820

Откуда взялся этот покемон?

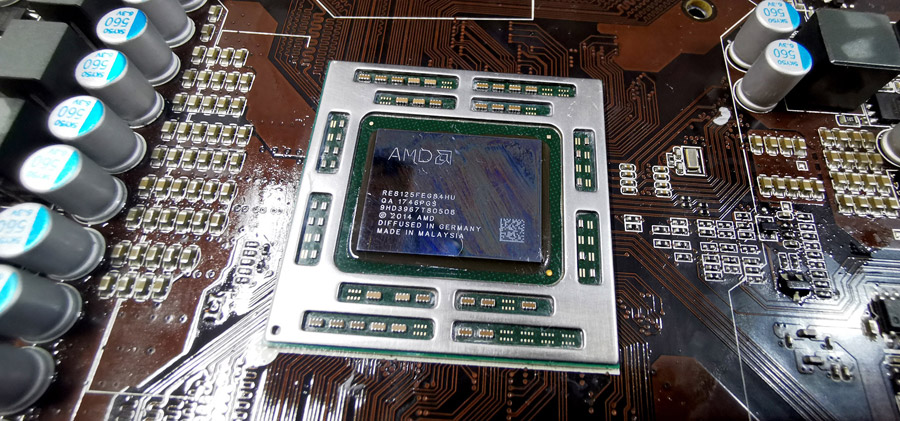

Прежде чем перейти к тестированию — немного истории. Первое что приходит в голову — это продукт реализация первых инженерных экземпляров APU, которые в будущем должны были использоваться в PS, XBOX. Но эта теория рушится, когда мы смотрим на маркировку APU, а именно строку UA 1747PGS. Если расшифровать ее по принципу AMD Ryzen, то перед нами чип, выпущенный в 2017 году на 47-й недели (20 ноября — 26 ноября 2017) в Пенанге, Малайзия.

Onda A9-9820 (AMD_BL2 v2.3)

Это в том числе не стыкуется с назначением для XBOX и PlayStation, ведь они были запущены намного раньше. Скорее самым верным предположением будет реализация завалявшихся складских запасов, которое началось в марте-апреле 2019. Тогда наш RX-8120, он же A9-9820, засветился впервые, как и Radeon RX 350. Затем достаточно долгое время мы не видели в Сети никаких упоминаний об оных, и по понятным причинам записали их в «бумажные релизы» до того, как это стало мейнстримом в 2020 году. А зря, ведь в начале 2020-го за китайским файрволлом начинают появляться первые реализации на базе Onda AMD_BL2 2.0.

Onda A9-9820 (AMD_BL2 v2.3)Onda A9-9820 (AMD_BL2 v2.3)

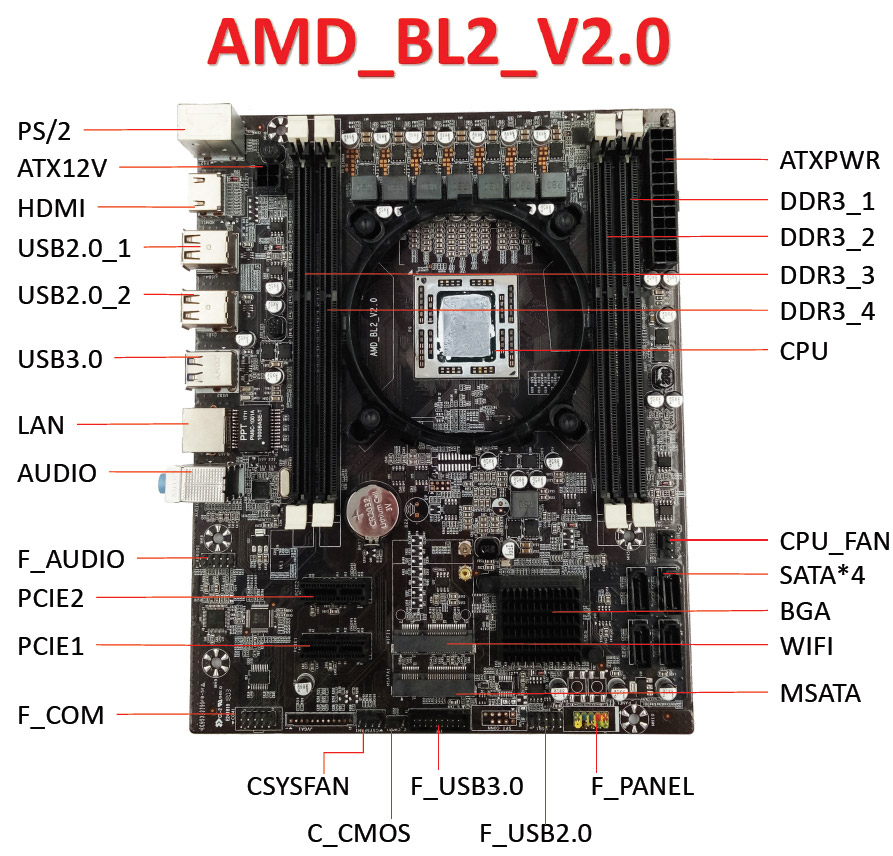

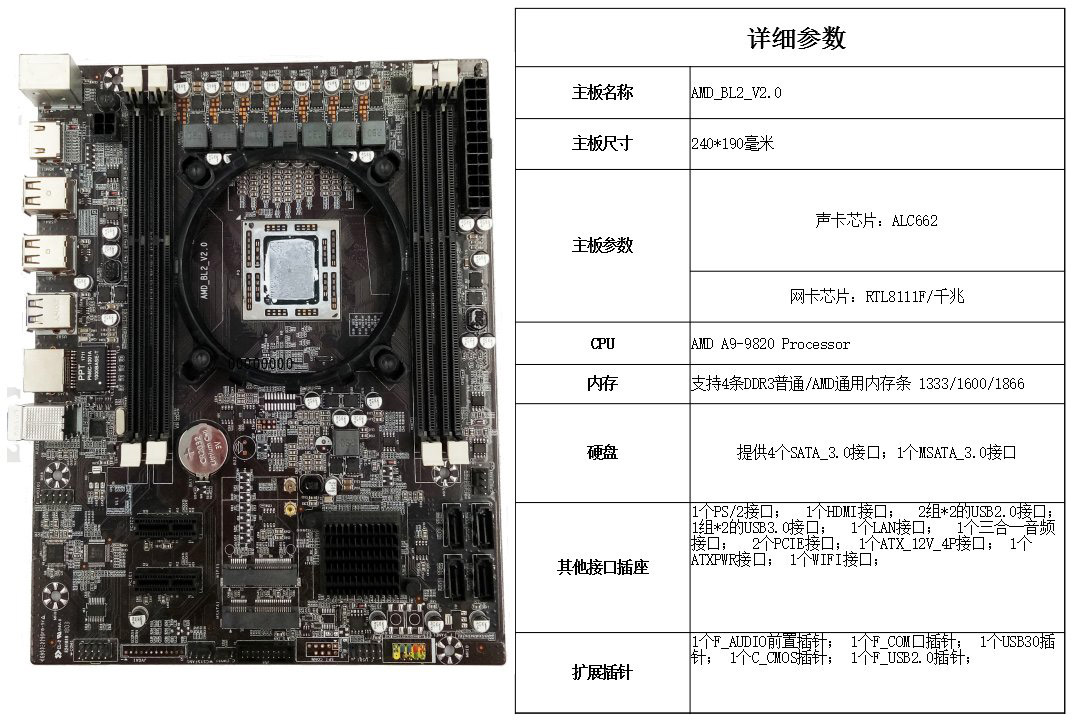

По сравнению с нашей v2.3 — та v2.0 обладала двумя слотами PCI-E x1, mini-PCIe для модуля Wi-Fi, а также одним mSATA. С точки зрения интерфейсной панели и своего обвеса — без изменений. Правда, не ясно, что там за кадром, ведь информации о ней еще меньше, чем про дальнейшую эволюцию.

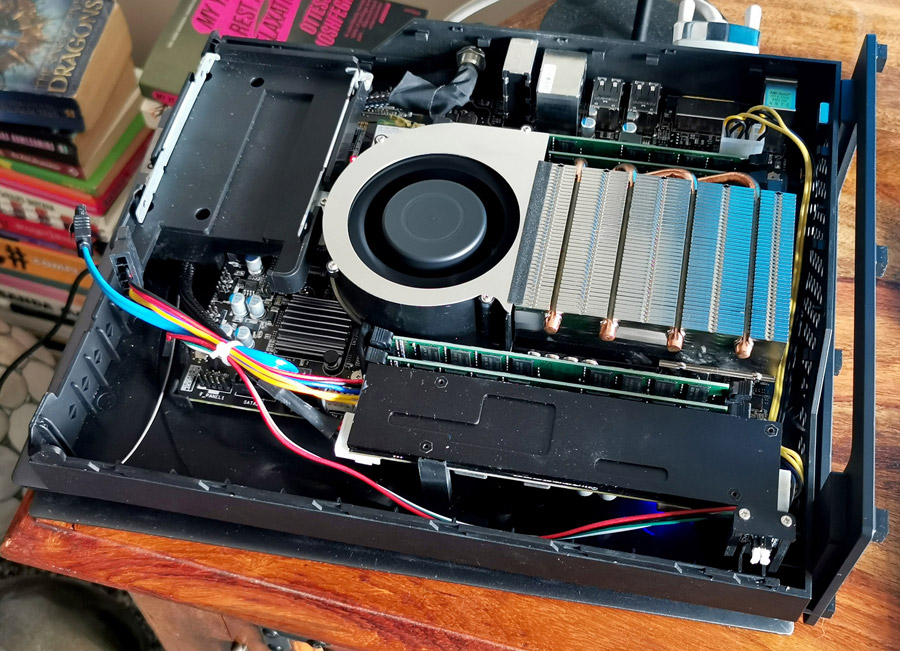

В апреле 2020 года на сцену ворвался CHUWI AeroBox, несущий на борту A9-9820.

Onda A9-9820 (AMD_BL2 v2.3)

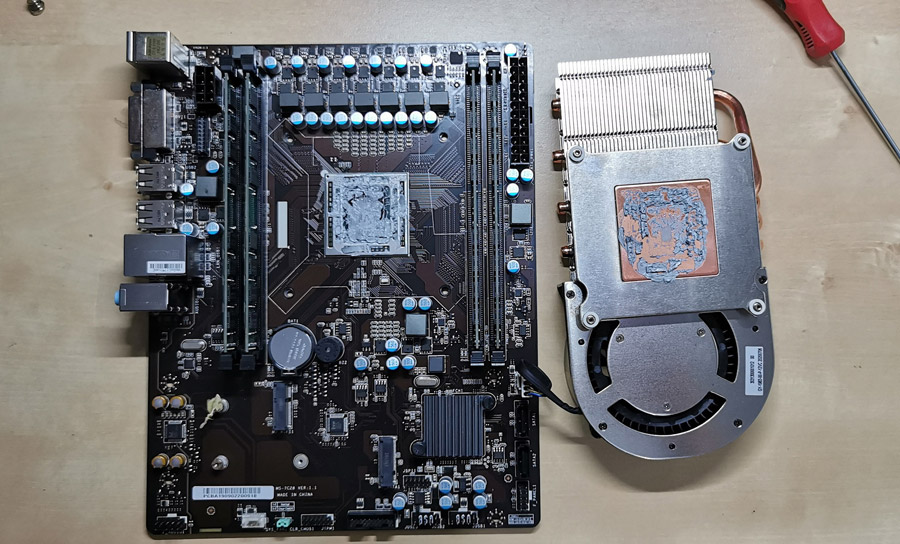

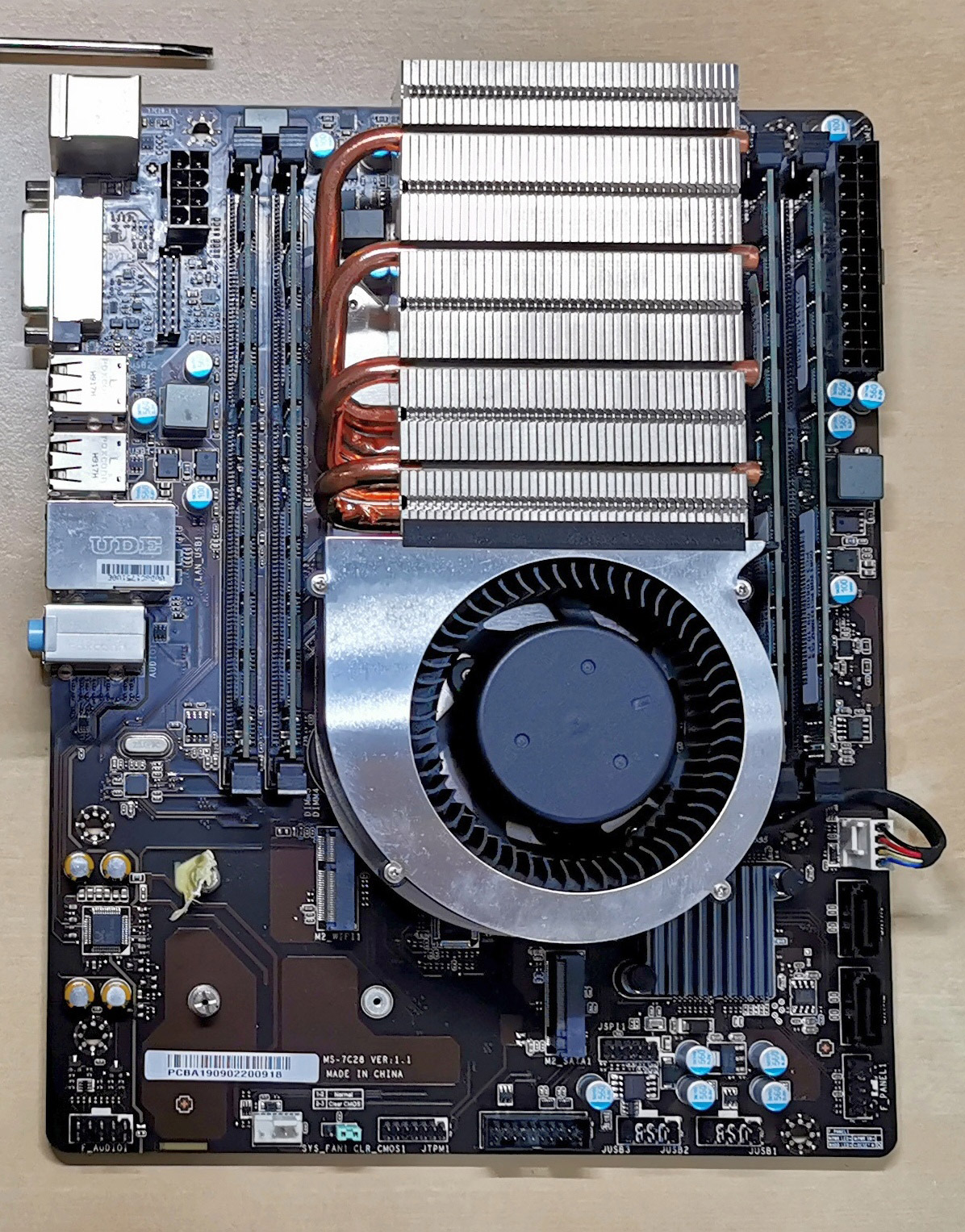

В этом мини-ПК использовалась плата схожей компоновки (MS-7C28 ver 1.1), и на первый взгляд, исходя из префикса, можно предположить, что к этой плате имеет отношение MSI, однако если обратить внимание на область, близкую к APU, можно увидеть белую наклейку, которая явно скрывает какую-то маркировку. Есть все основания полагать, что это промежуточный AMD_BL2 2.1 или 2.2, в этом же месте можно встретить маркировку модели материнской платы у ранней Onda AMD_BL2 2.0. У платы убрали HDMI в пользу интерфейса DVI-D (рядом находится колодка на 19 контактов, весьма вероятно это и есть HDMI), упростили чипсетный радиатор, вдвое сократили SATA-порты, убрали колодку для косички видеоинтерфейса VGA (JVGA1) и переделали зону плат расширения — теперь в распоряжении пользователя один слот M.2 для модуля Wi-Fi, а также слот M.2 для накопителя (который может работать в режиме SATA).

Onda A9-9820 (AMD_BL2 v2.3)Onda A9-9820 (AMD_BL2 v2.3)Onda A9-9820 (AMD_BL2 v2.3)Onda A9-9820 (AMD_BL2 v2.3)

Источник: статья Dr. Ian Cutress на сайте anandtech.com

Затем спустя полгода в октябре 2020-го впервые засветилась та самая Onda AMD_BL2 v2.3 в свободной продаже на площадке AliExpress. И вот мы тут, в феврале 2021-го, читаем этот текст…

Onda A9-9820 (AMD_BL2 v2.3)

Тестовые стенды и методика

Теперь, покончив с осмотром и историей, начнем тестирование. Чип Cato построен на архитектуре AMD Jaguar, следовательно, мы противопоставим ему AMD A4-5000 — 4-ядерника, которого можно было найти в SoC-системах, платформах mini-ITX, ноутбуках и тому подобных устройствах. На борту также присутствует встроенная графика Radeon HD 8330, которая в отличие от главного героя без проблем работает с DX12, Vulkan и другими современными API, и поддерживается драйверами в 2021 году. Но при этом платформа не поддерживает NVMe накопители, а также второй канал оперативной памяти. Ну а в качестве современного бюджетного решения выступит платформа AM4, снабженная процессором AMD Athlon 3000G и его встроенная графика — Radeon Vega 3. Истинного 8-ядерника смысла привлекать нет.

Процессор A9-9820 A4-5000 Athlon 3000G
Ядро Cato Kabini Dali
Разъём FP4 FP3 AM4
Техпроцесс, нм 28 28 14
Число ядер (потоков) 8 (8) 4 (4) 2 (4)
Номинальная частота, ГГц 2,35 1,5 3,5
Разблокированный на повышение множитель +
L1-кэш, Кбайт 8 x (32 + 32) 4 х (32 + 32) 2 x (32 + 64)
L2-кэш, Кбайт 2 x 2048 2048 2 x 512
L3-кэш, Мбайт 4
Поддерживаемая память н/д DDR3(L)-1600 DDR4-2667
Каналов памяти 2 1 2
TDP, Вт н/д 15 35
Рекомендованная стоимость, $ н/д н/д 49

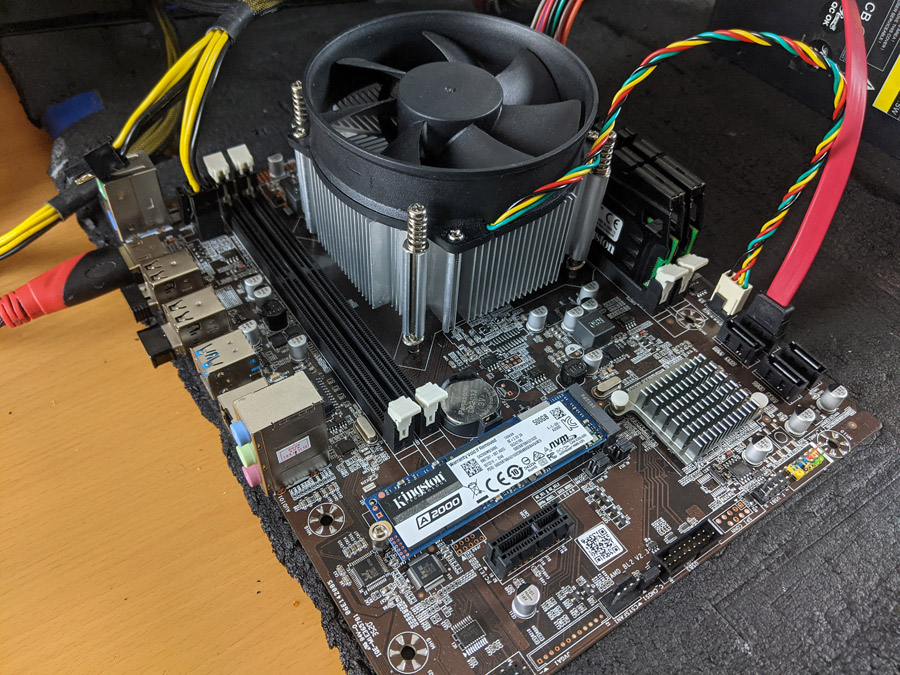

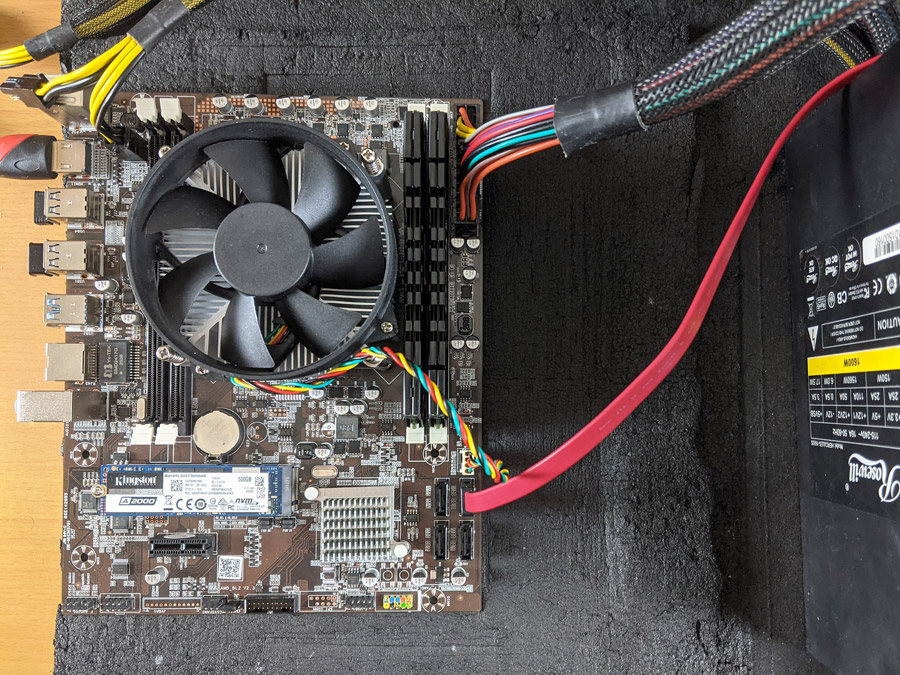

AMD_BL2 v2.3:

  • процессор: AMD RE8125FEG84HU;
  • охлаждение: неизвестный кулер LGA 115x;
  • термоинтерфейс: Arctic Cooling MX-4;
  • материнская плата: Onda AMD_BL2 v2.3;
  • память: Kingston HyperX Beast KHX21C11T3FK8/64X х2 (2х8 ГБ, 2133 МГц, CL11-12-11-32 2T);
  • встроенная видеокарта: AMD Radeon RX 350;

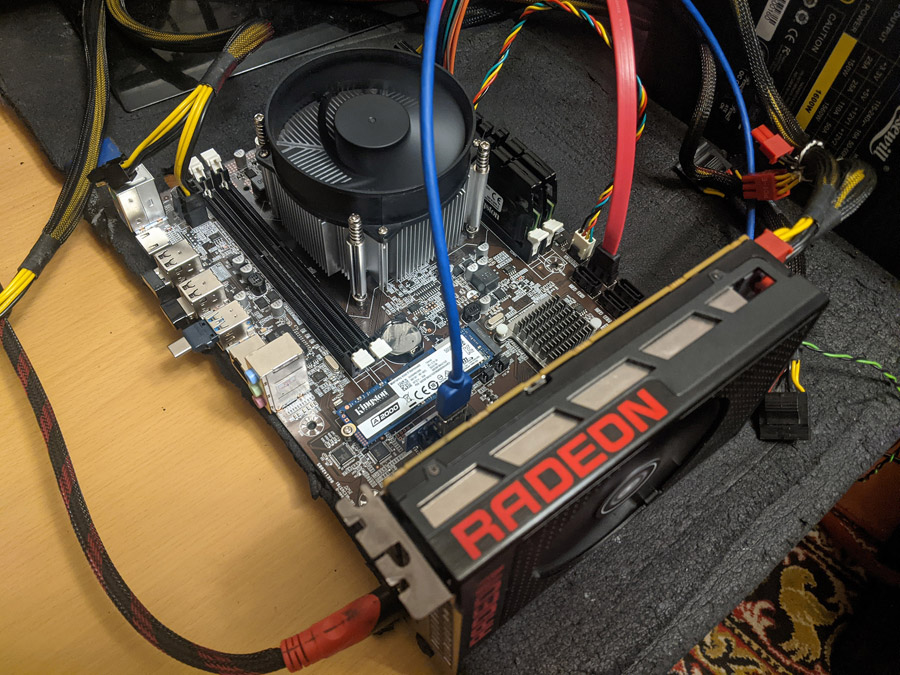

  • дискретная видеокарта: AMD Radeon R9 NANO (подключенная через райзер х1);
  • системный накопитель: Kingston A2000 500GB (SA2000M8/500G);
  • накопитель с играми: Kingston A400 1,92TB (SA400S37/1920G);
  • блок питания: Rosewill Hercules-1600S (1600 Вт).
Onda A9-9820 (AMD_BL2 v2.3)Onda A9-9820 (AMD_BL2 v2.3)Onda A9-9820 (AMD_BL2 v2.3)Onda A9-9820 (AMD_BL2 v2.3)

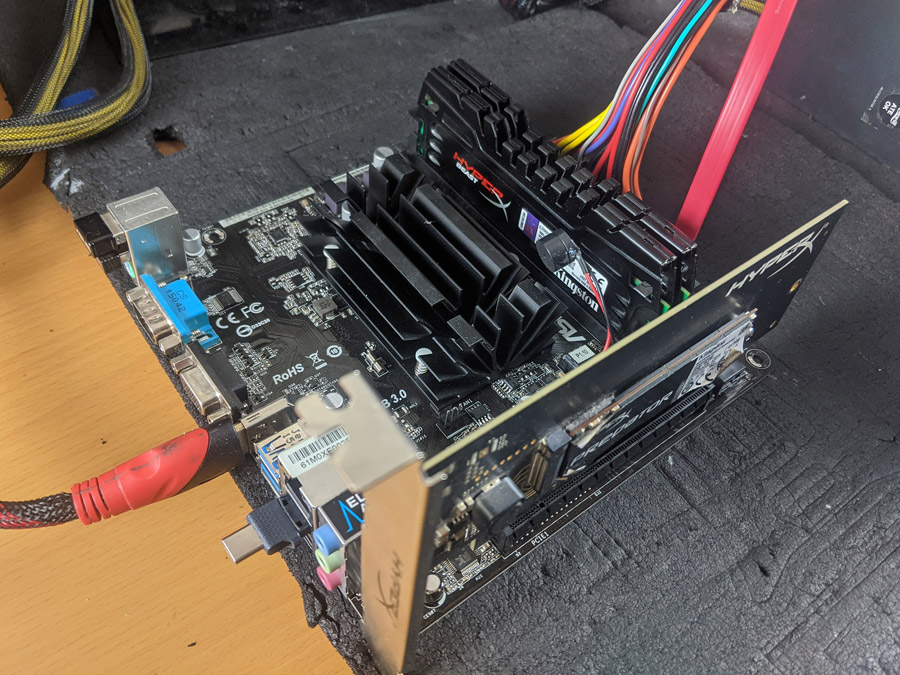

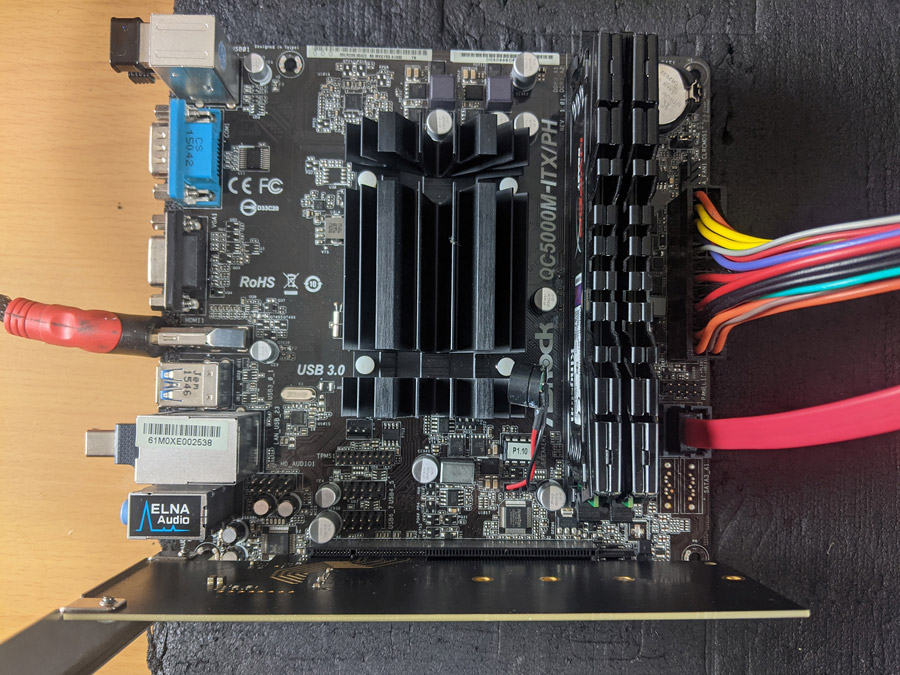

AMD FT3:

  • процессор: AMD A4-5000;
  • охлаждение: заводской радиатор AsRock;
  • термоинтерфейс: заводской;
  • материнская плата: AsRock QC5000M-ITX/PH (UEFI P1.10);
  • память: Kingston HyperX Beast KHX21C11T3FK8/64X х2 (2х8 ГБ, 2133 МГц, CL11-12-11-32 2T);
  • встроенная видеокарта: AMD Radeon HD 8330;
  • системный накопитель: Kingston HyperX Predator 480GB (SHPM2280P2H/480G, M.2 PCI-E);
  • накопитель с играми: Kingston A400 1,92TB (SA400S37/1920G);
  • блок питания: Rosewill Hercules-1600S (1600 Вт).
Onda A9-9820 (AMD_BL2 v2.3)Onda A9-9820 (AMD_BL2 v2.3)

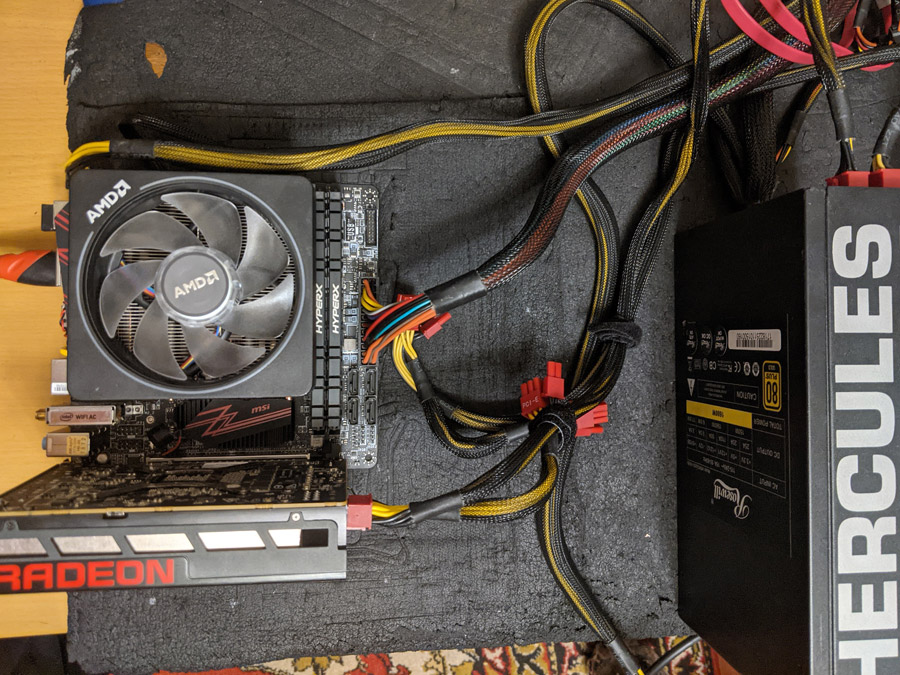

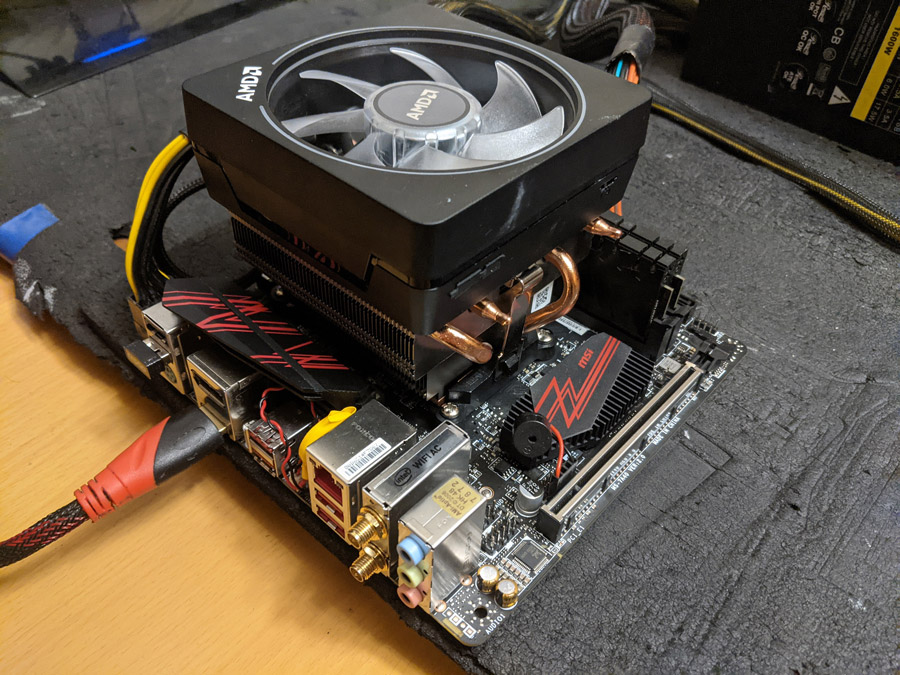

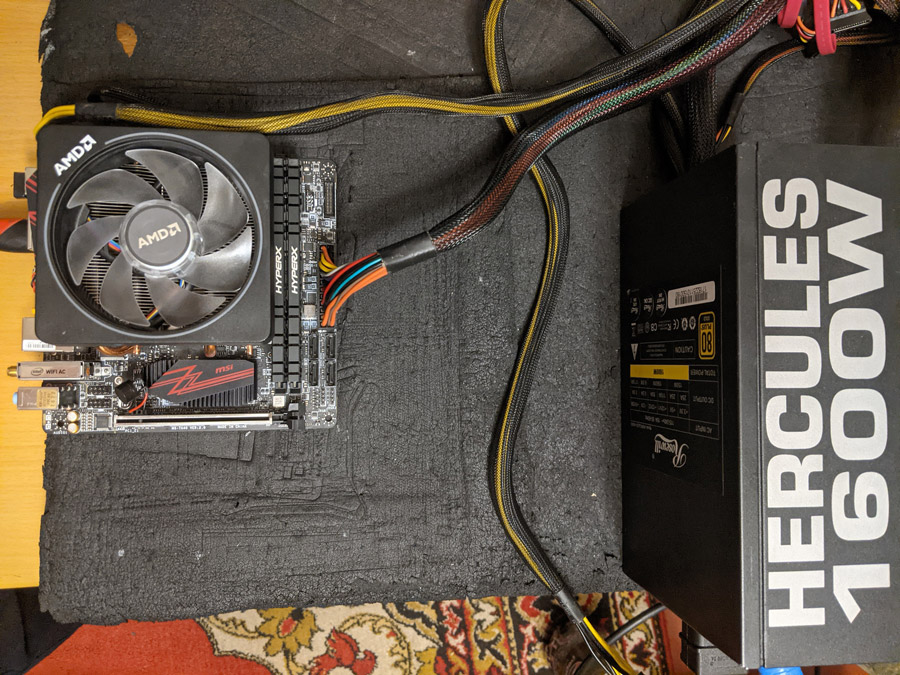

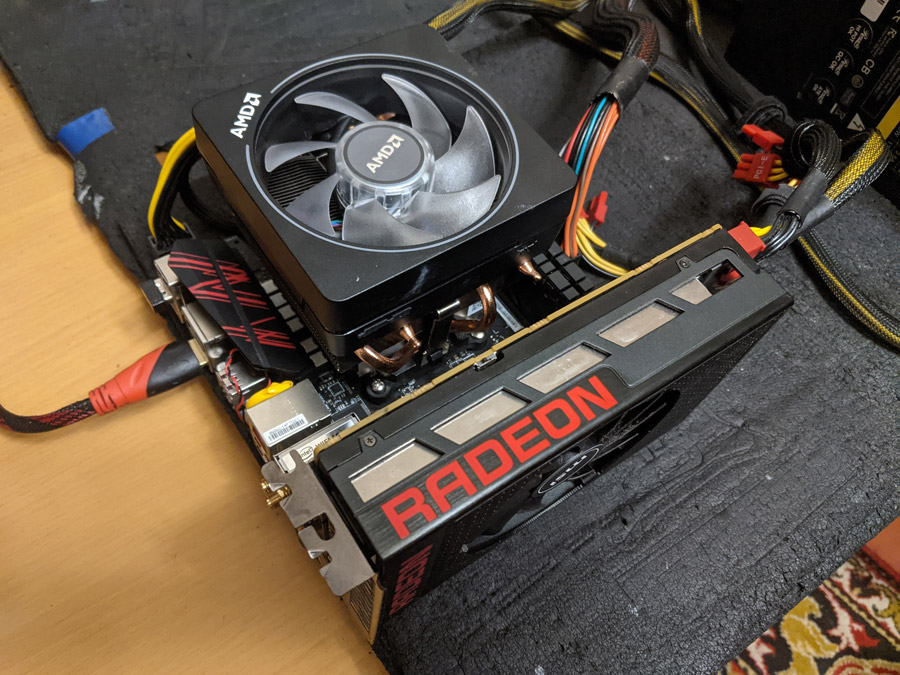

AM4:

  • процессор: AMD Athlon 3000G;
  • охлаждение: AMD Wraith Prism;
  • термоинтерфейс: Arctic Cooling MX-4;
  • материнская плата: MSI B450I Gaming Plus AC (UEFI A.F1, AGESA 1.1.0.0);
  • память: Kingston HyperX Predator HX441C19PB3/8 х2 (2х8 ГБ, 4133 МГц, CL 19-23-23-45-2T);
  • встроенная видеокарта: AMD Radeon Vega 3;
  • дискретная видеокарта: AMD Radeon R9 NANO;
  • системный накопитель: Kingston A2000 500GB (SA2000M8/500G);
  • накопитель с играми: Kingston A400 1,92TB (SA400S37/1920G);
  • блок питания: Rosewill Hercules-1600S (1600 Вт).
Onda A9-9820 (AMD_BL2 v2.3)Onda A9-9820 (AMD_BL2 v2.3)Onda A9-9820 (AMD_BL2 v2.3)Onda A9-9820 (AMD_BL2 v2.3)

Температура в помещении равнялась 20 градусам по Цельсию. Замер энергопотребления платформы проводился с помощью энергометра Feron TM55 в течение 10 минут в режиме нагрузки (забег LinX AMD) и простоя. Управление оборотами вентилятора — автоматическое. Каждый бенчмарк запускался пять раз, в результатах указано среднее арифметическое, то же самое касается игр. В играх происходила запись телеметрии (1% low fps + average fps) при помощи Riva Tuner Statistics Server. Далее методики отличимые от стандартных. В CS:GO — тест на карте мастерской FPS Benchmark, В DOTA 2 — воспроизведение финальной игры OG vs Liquid на The International 2019, промежуток 19:45–21:15 на автоматической камере. RAW Gameplay символизирует чистый геймплей, такие тесты делались один раз и не похожи между собой, соответствующая точность — относительная. У всех участников на заводских параметрах задействованы настройки по умолчанию, а частота памяти установлена на рекомендуемую на сайтах производителей (тайминги JEDEC). Исключение — главный герой. Как и у любого китайского «франкенштейна» у него отсутствует документация, а компания AMD не признает своего отношения к данному APU. Так что его заводские параметры — это режим работы RX-8120 и A9-9820 с двумя планками оперативной памяти 8 Гбайт на частоте DDR3-1333.

Увеличивая скорость, мы боремся за производительность
