XBOX One вместо ПК?! Обзор и тестирование материнской платы Onda с процессором AMD A9-9820

Секретная плата из катакомб китайского Чунцина, которой не существует со слов компании AMD. Однако вот она, несет на борту восьмиядерный AMD Jaguar A9-9820 с Radeon RX 350 и умеет делать то, чего не умеет настоящий XBOX One — устанавливать Windows и Linux.

Onda A9-9820 (AMD_BL2 v2.3)

На первый взгляд чудесная новость, однако, не все так радужно, как может показаться…

Характеристики

Модель Onda A9-9820 (AMD_BL2 v2.3)
Официальная страница продукта в Сети н/д
Чипсет AMD A77E
Процессорный разъём AMD FP4
Процессор AMD RE8125FEG84HU
Память 4 DIMM DDR3 SDRAM, максимальный объем, вероятно, выше 24, но меньше 32 Гбайт, частота стабильной работы до 1333 МГц
Слоты PCI-E 1 x PCI Express 2.0 x1
M.2 1 x PCI Express 2.0 x4, SATA, NVMe (Key M, 2242/2260/2280)
Встроенное видеоядро (в APU) AMD Radeon RX 350
Видеоразъёмы HDMI
Количество подключаемых вентиляторов 2x 4pin
Порты PS/2 2x
Порты USB 2 х 3.0 на задней панели, 2 х 3.0 колодка на материнской плате, 4 x 2.0 на задней панели, 2 х 2.0 колодка на материнской плате
Serial ATA 4 x SATA 6 Гбит/с (A77E)
RAID
Встроенный звук Realtek ALC662
S/PDIF
Сетевые возможности Realtek rtl8111h (Gigabit Ethernet)
COM +
TPM
UEFI UEFI AMI BIOS, 8 Mb Flash ROM (Winbond 25q64jvs10)
Форм-фактор Micro-ATX
Размеры, мм 244 x 180
Цена в рознице, $ н/д

Осмотр материнской платы и комплектации

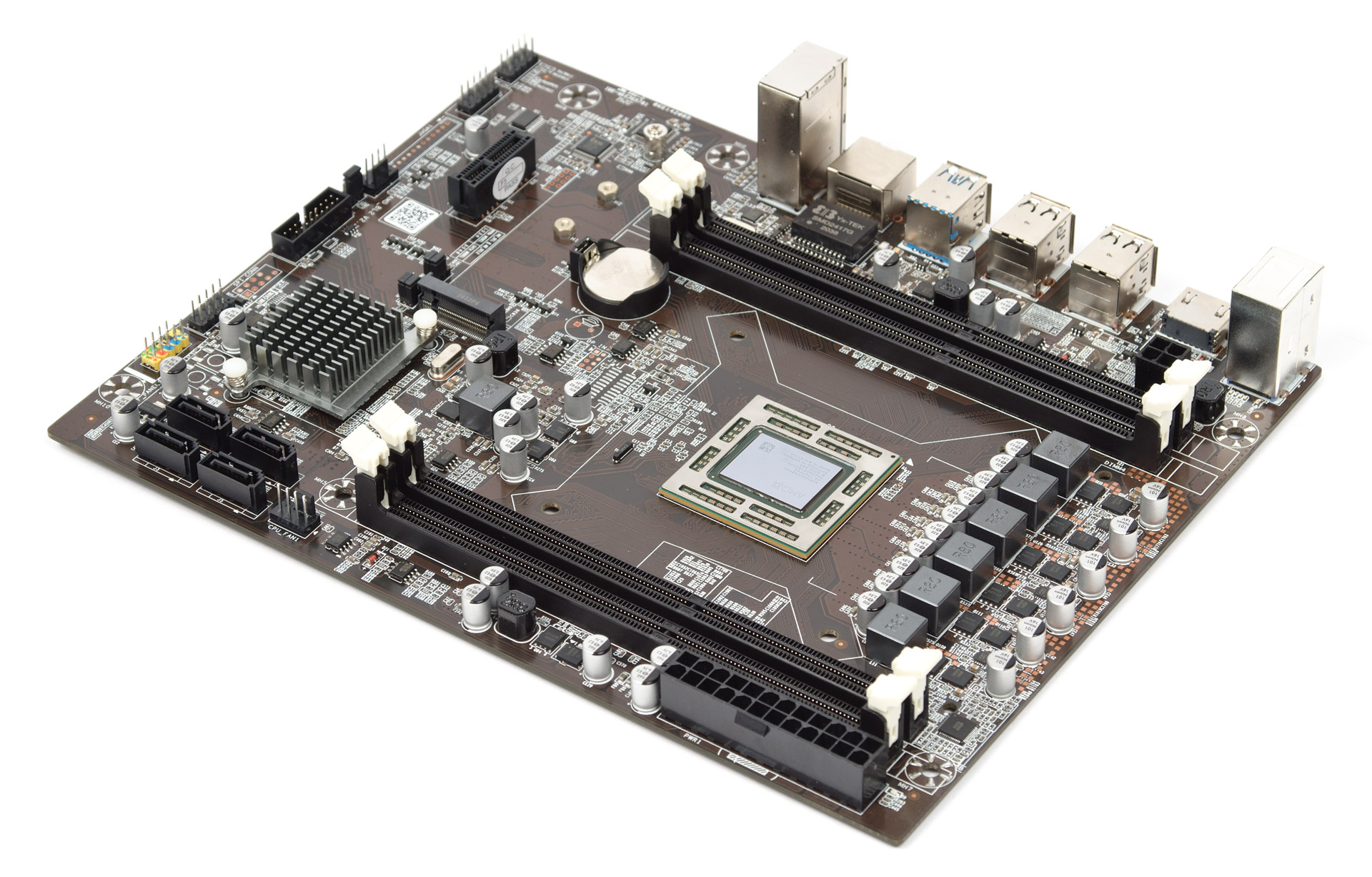

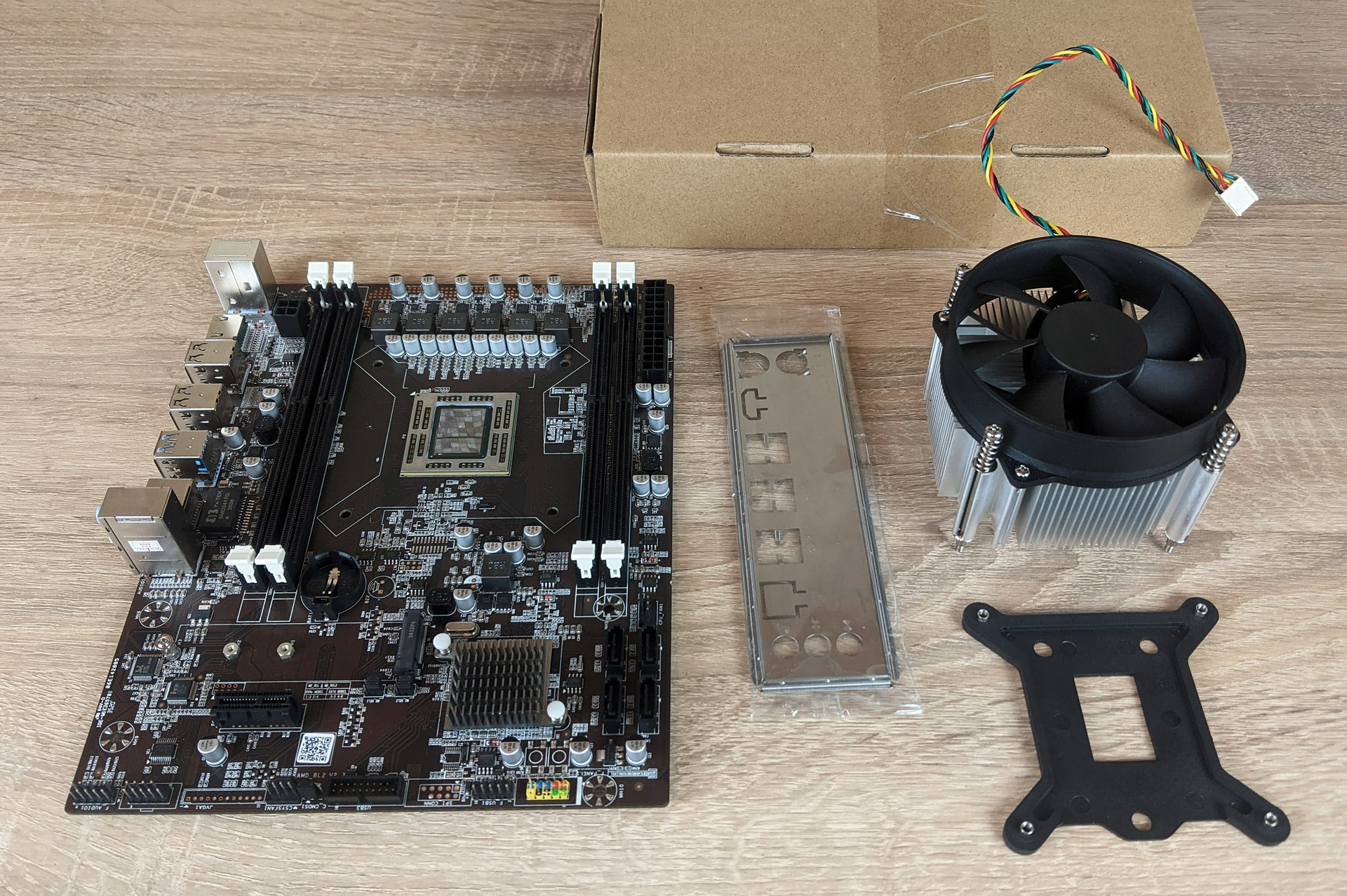

Перед нами плата форм-фактора Micro-ATX текстолита коричневого цвета. Ее заводская комплектация состоит из безымянного кулера для LGA115x, усилительной пластины, заглушки на стенку корпуса и, пожалуй, на этом все. Никакой документации, диска с драйверами, наклейки с логотипом AMD, и чего-то в этом духе. Китайцы даже сэкономили на батарейке CR2032! Спасибо, что хоть болтик М.2 дали.

Onda A9-9820 (AMD_BL2 v2.3)

Начнем с кулера, высота радиатора составляет 5 см (+2 см вентилятор), длина и ширина — 9 см, вентилятор с четырехконтактным разъемом, предварительно нанесенной термопасты нет. Идентифицировать его невозможно. По крепежу — система совместима с платформой LGA115x, идентичные вырезы исполнены и на материнской плате.

Onda A9-9820 (AMD_BL2 v2.3)

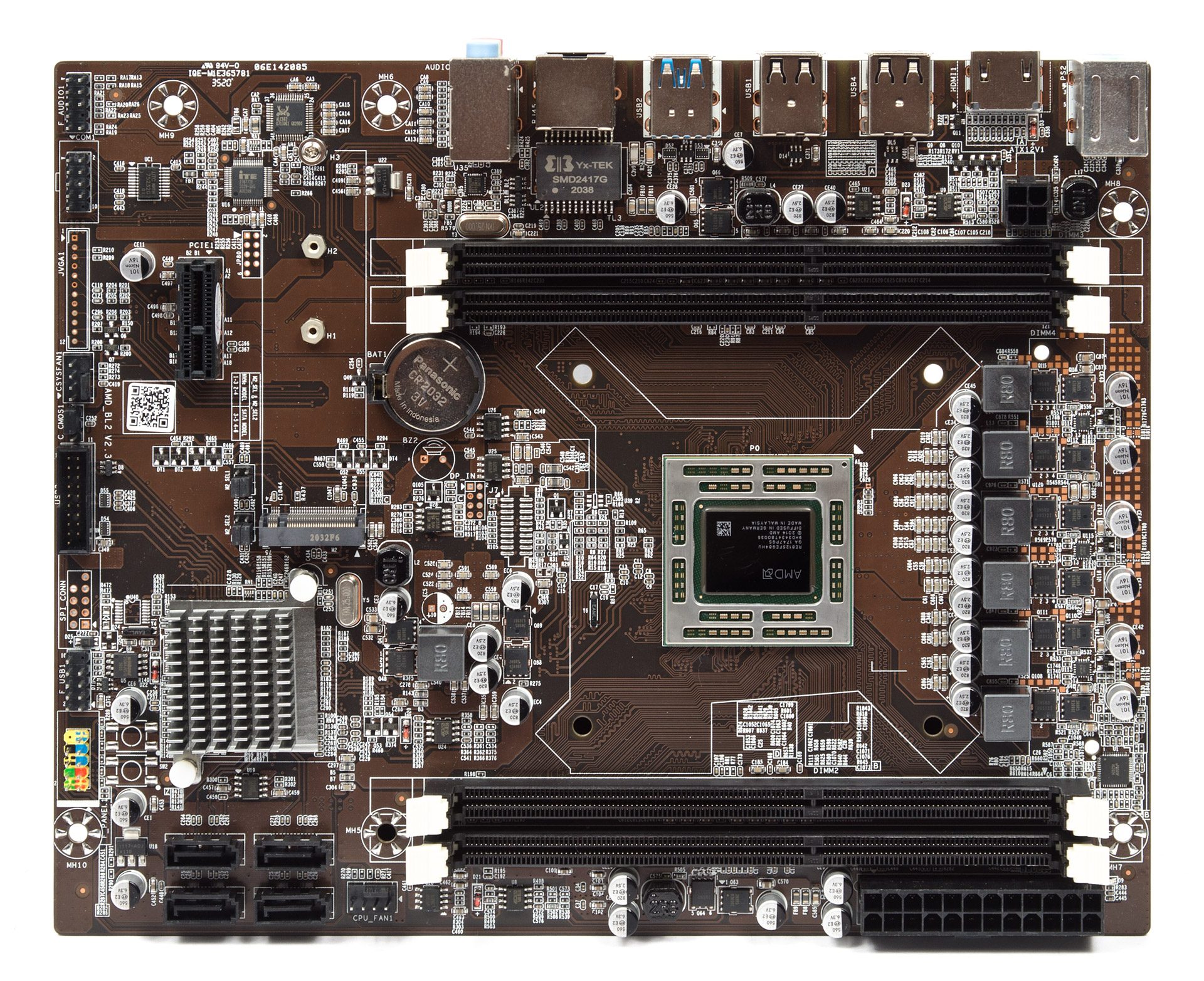

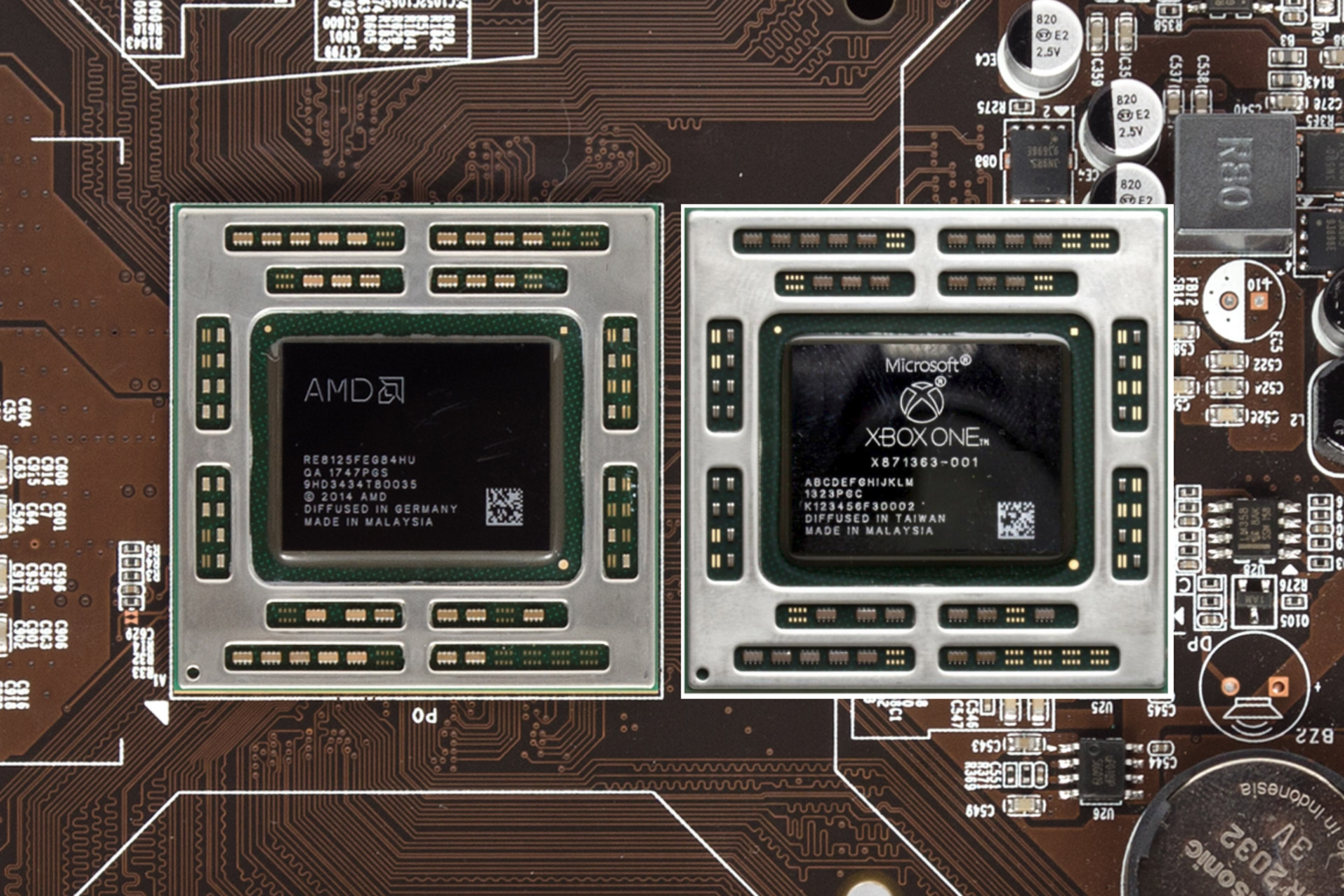

В привычном месте распаян процессор. Его внешность один в один повторяет процессор XBOX One.

Onda A9-9820 (AMD_BL2 v2.3)

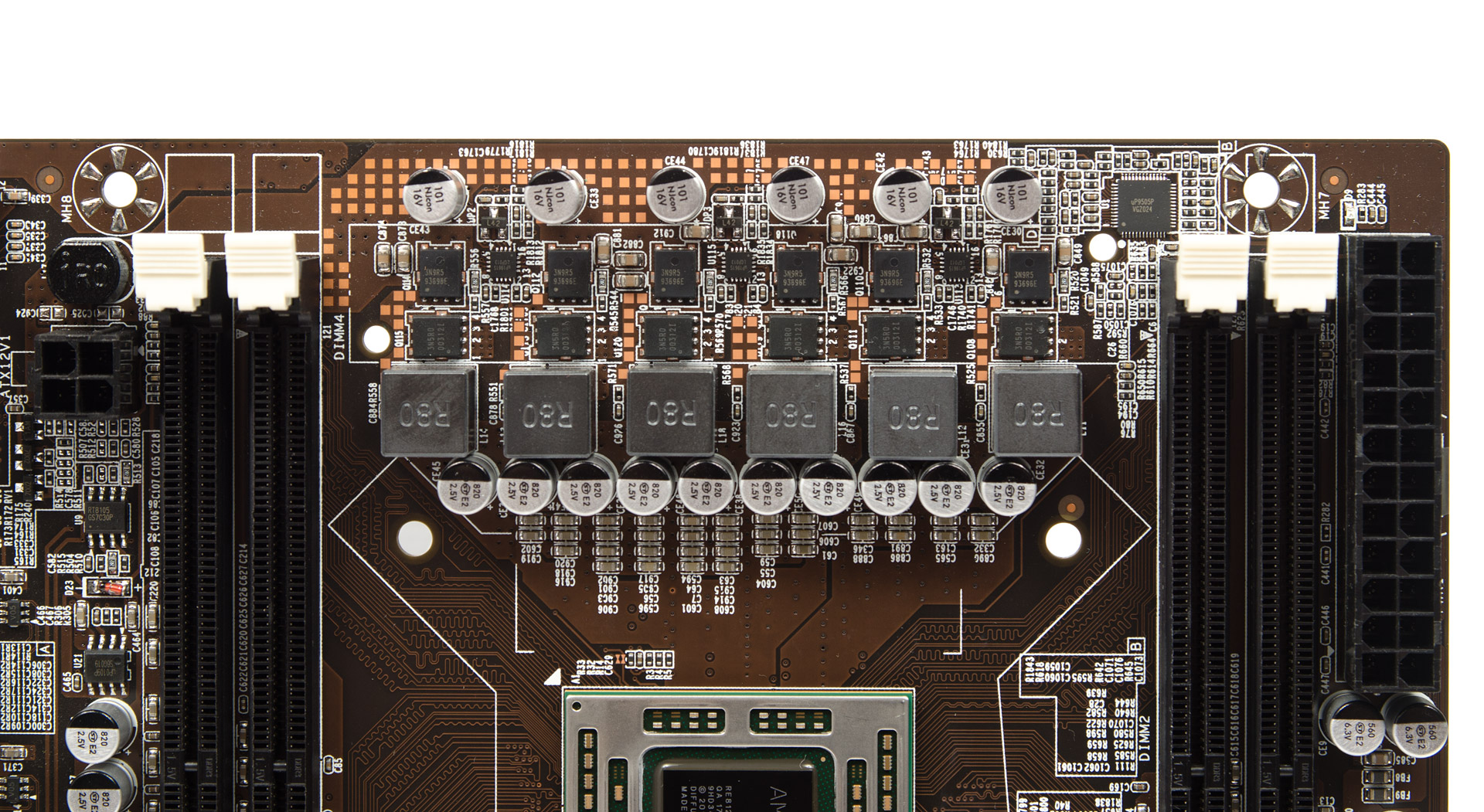

С каждой стороны расположено по два слота оперативной памяти. Подсистема питания выполнена по принципу 4+2. Процессор запитывается от 4-контактного разъема.

Onda A9-9820 (AMD_BL2 v2.3)

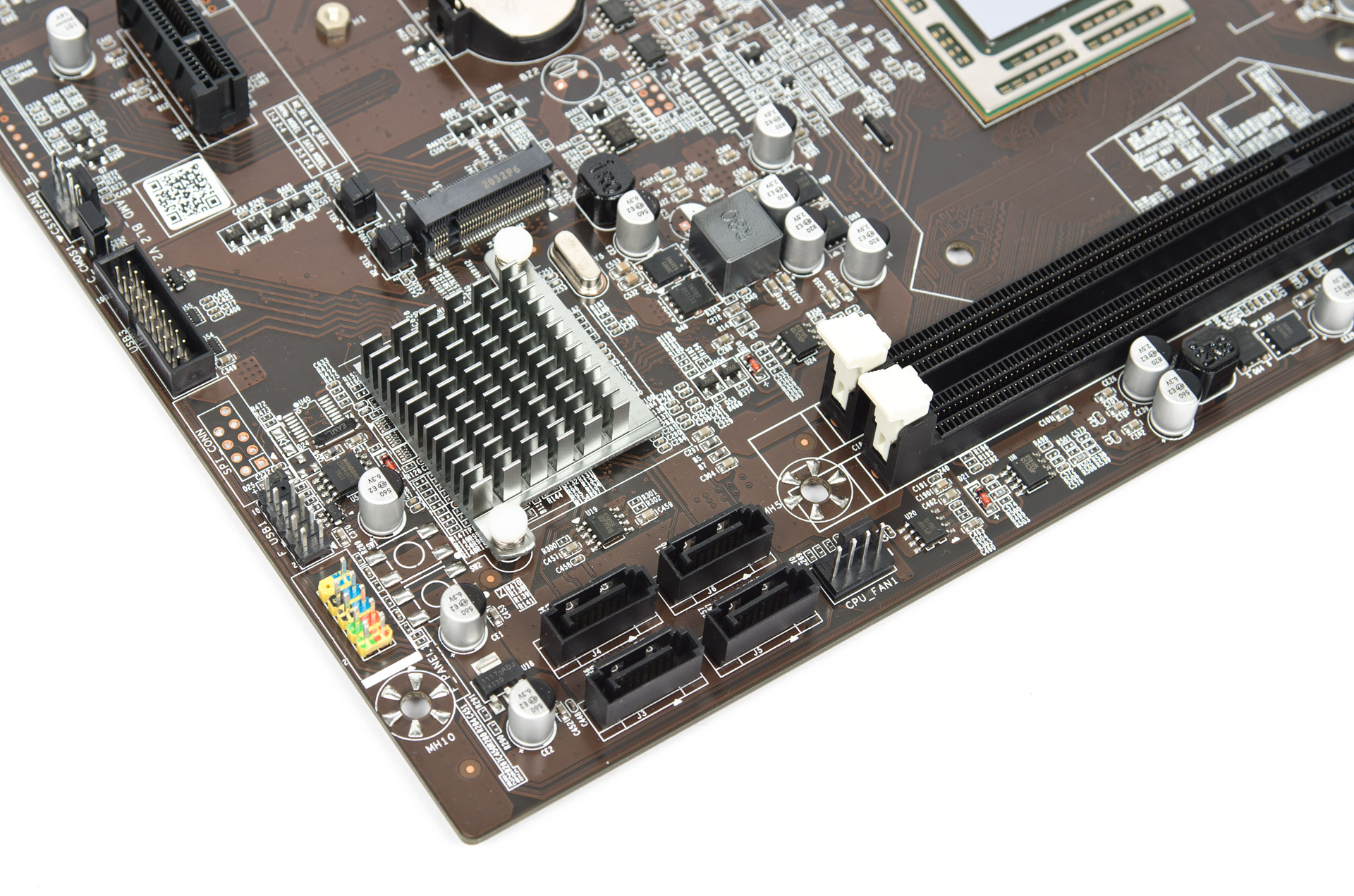

Из интерфейсов имеется четыре порта SATA 6Gbit/s, колодка F_Panel, колодки USB 2.0 и USB 3.0, перемычка CLR_CMOS, четырехконтактный разъем вентилятора шасси, нераспаянный JVGA1 для вывода видеоинтерфейса VGA, колодки COM-порта и HD-Audio.

Onda A9-9820 (AMD_BL2 v2.3)

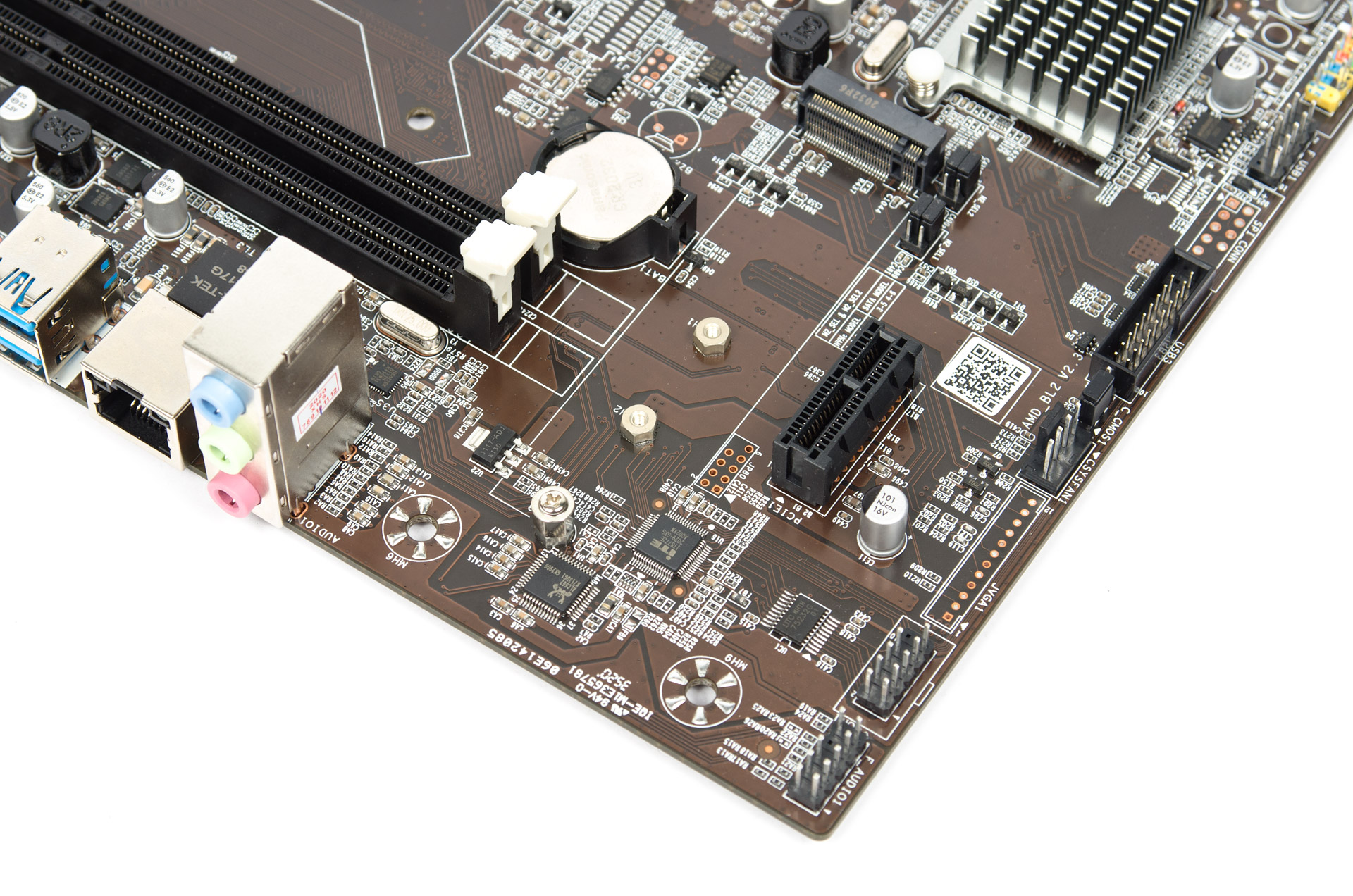

Слот расширения один — PCI-E x1, есть еще универсальный M.2, который с помощью перемычек рядом может работать как в режиме PCI-E, так и в SATA. Весьма неожиданно, но платформа поддерживает NVMe-накопители, чем типичный AMD Jaguar похвастаться не мог.

Onda A9-9820 (AMD_BL2 v2.3)

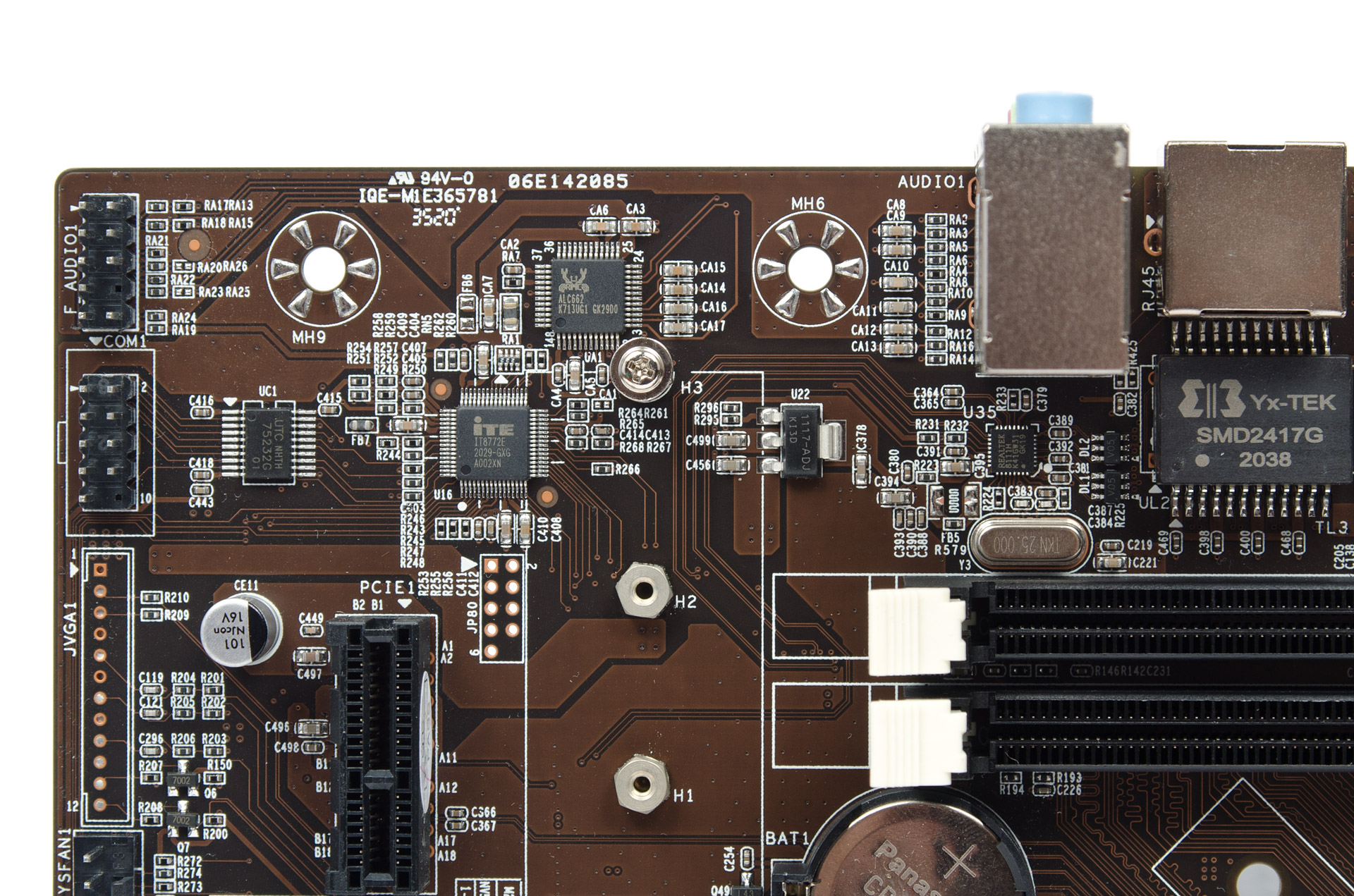

Сетевая карта представлена ничем не примечательным гигабитным контроллером Realtek RTL8111H. Аудиокарта — Realtek ALC662, самое дешевое и худшее аудио, которое сегодня можно поставить.

Onda A9-9820 (AMD_BL2 v2.3)

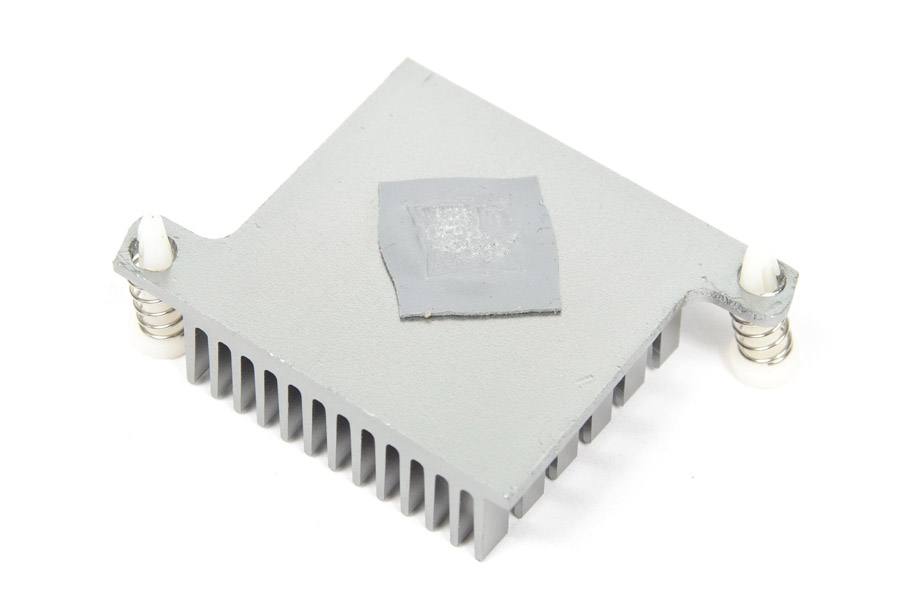

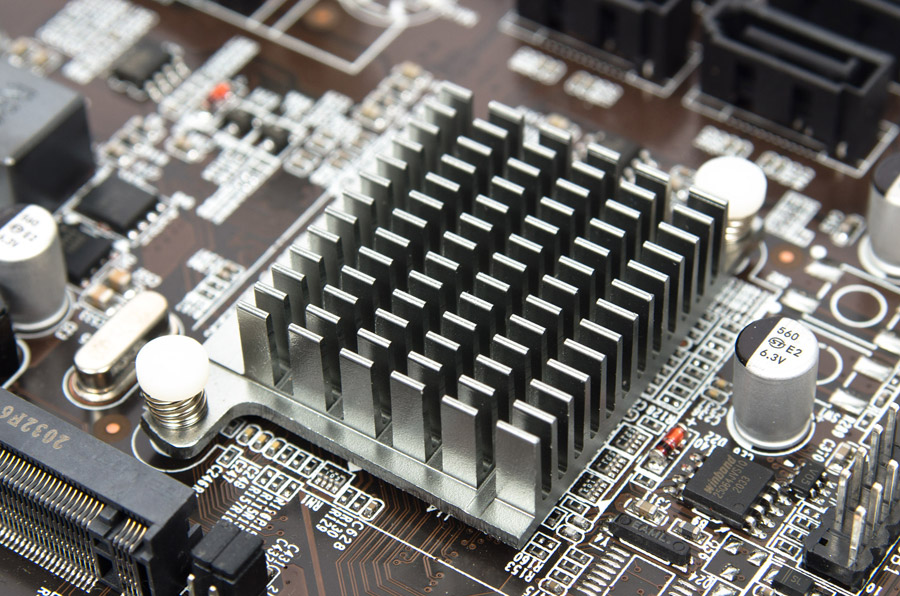

Под не очень аккуратно вырезанном радиаторе скрывается чипсет AMD без внятной маркировки.

Onda A9-9820 (AMD_BL2 v2.3)Onda A9-9820 (AMD_BL2 v2.3)

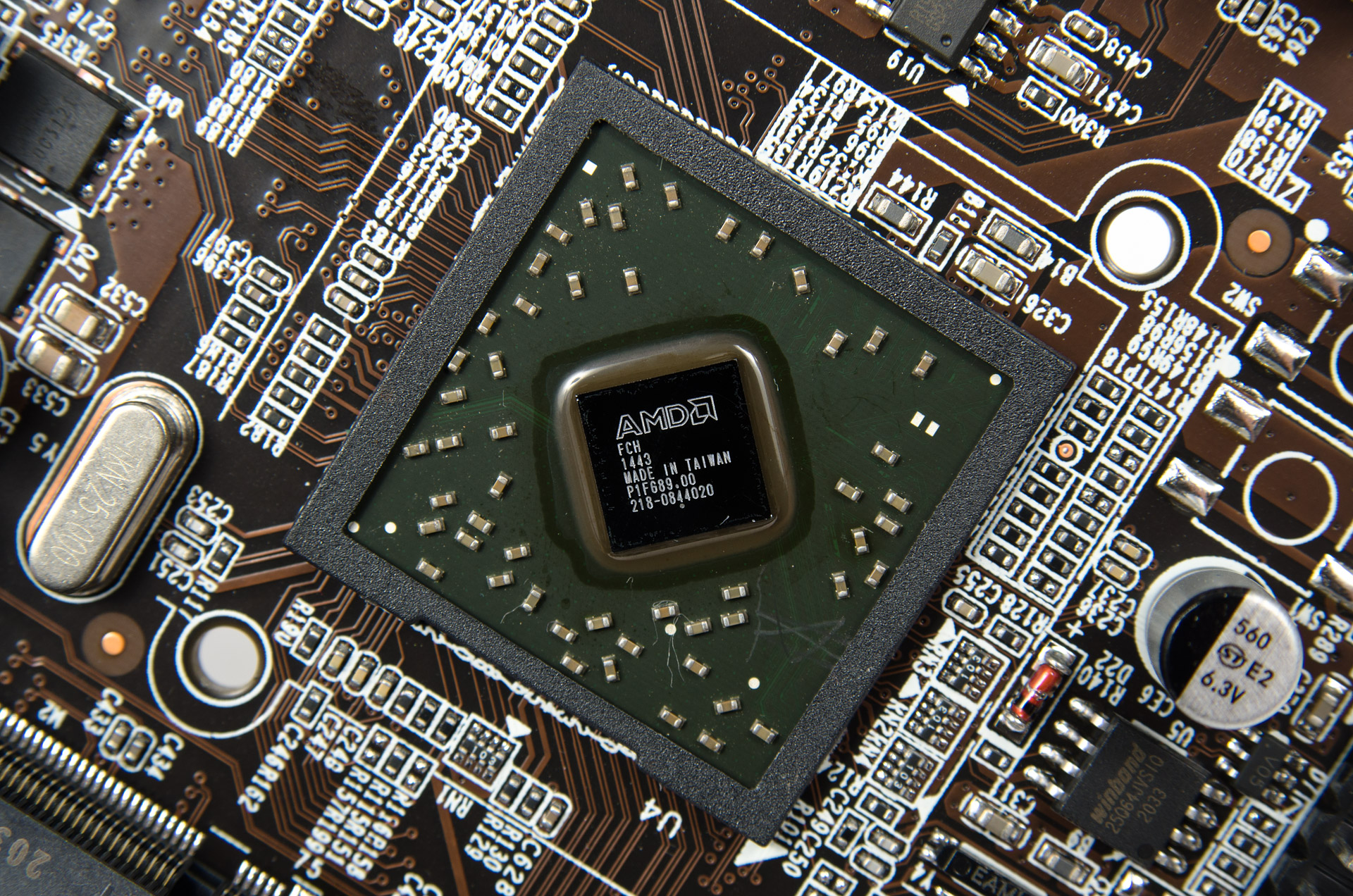

Он выпущен на 43-й недели 2014 года. Согласно информации от других купивших Onda AMD_BL2 — это AMD A77E, он же Bolton-E4. Недалеко можно найти криво-распечатанный (без грани) QR-код, что в нем содержится — мы никогда не узнаем.

Onda A9-9820 (AMD_BL2 v2.3)

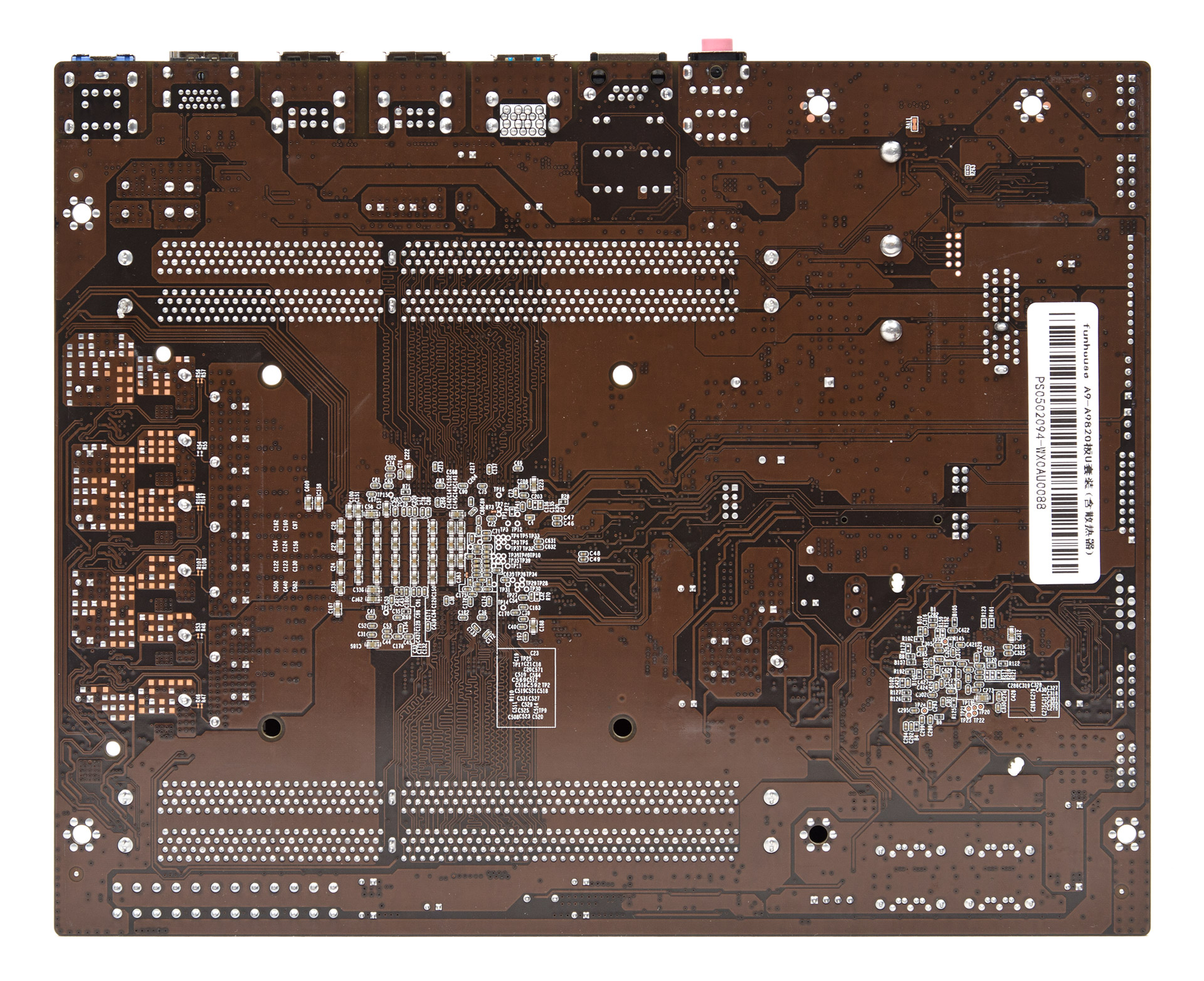

С обратной стороны платы нет ничего интересного.

Onda A9-9820 (AMD_BL2 v2.3)

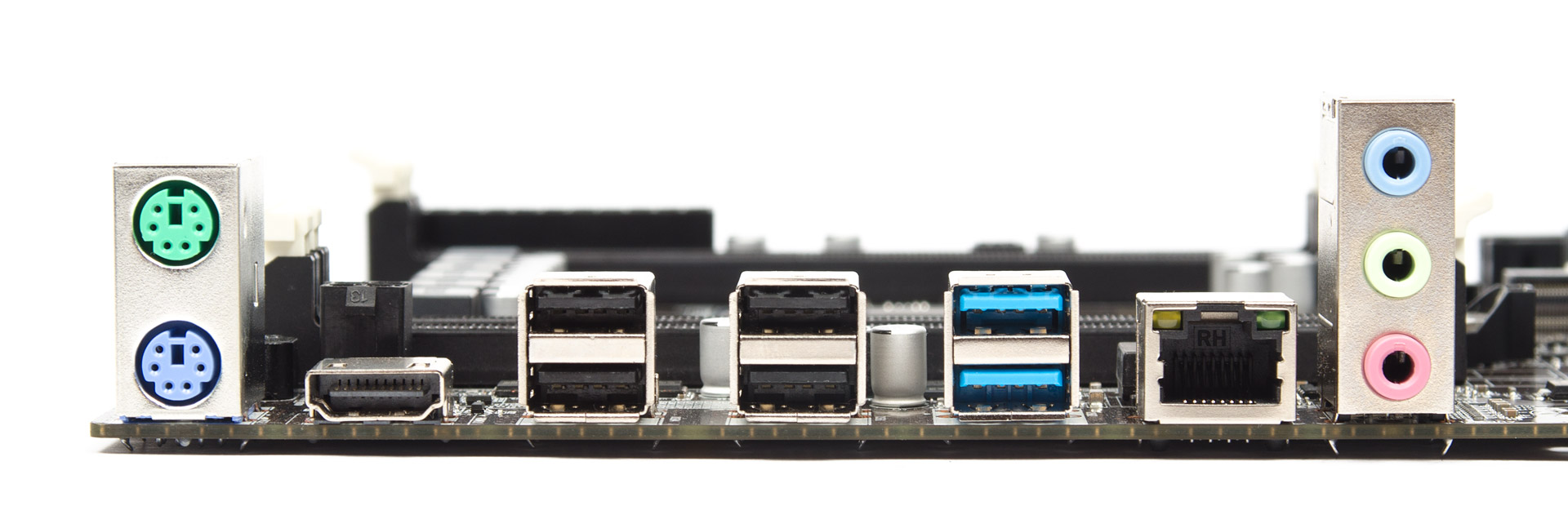

Ну а интерфейсная панель представлена двумя портами PS/2, HDMI, 4x USB 2.0, 2x USB 3.0, LAN, и тремя аудиоджеками.

Onda A9-9820 (AMD_BL2 v2.3)
