Обзор материнской платы MSI Z97 MPOWER. Образец для подражания или тень Z97 Gaming 7?

Продукция компании Micro-Star International в последнее время пользуется повышенным вниманием среди отечественных потребителей, отчасти, благодаря грамотной маркетинговой политике. Сниженная покупательская активность стимулировала производителя к выпуску новых привлекательных моделей, которые в дальнейшем образовали несколько фирменных семейств системных плат. Для энтузиастов существуют две вариации производительных устройств — максимально «заряженная» XPOWER и более простая MPOWER, нацеленная на категорию массового пользователя. Попавшая на обзор плата является базовой версией, в комплектации которой отсутствуют беспроводные адаптеры и прочие излишества. Ценовая политика также является привлекательным фактором; стоимость этой модели ниже конкурирующих изделий, в зарубежной рознице за неё просят менее $190.

Несмотря на принадлежность к однозначно трактуемой линейке OC, плата оснащена множеством элементов, которые более свойственны мультимедийному позиционированию, нежели непосредственно призваны как-то улучшить результаты в различных бенчмарках. Таким образом её потенциальными покупателями должны быть пользователи, целью которых является построение современного игрового ПК, во главе которого ставится приоритет разгонных способностей изделия, его надёжность, а также максимальное оснащение различными интерфейсными выходами.

MSI Z97 MPOWER

Всем этим как раз и обладает Z97 MPOWER. Нам остаётся исследовать нюансы функционирования всего обилия предлагаемых возможностей. Отдельно хочется отметить её оснащение сетевым адаптером производства Intel, видимо, специально для категории скептически настроенных пользователей по отношению к ныне популярному решению от Qualcomm Atheros — Killer и сопутствующему ему программному комплексу Killer Network Manager.

Модель MSI Z97 MPOWER (MS-7915)
Чипсет Intel Z97
Процессорный разъём Socket 1150
Процессоры Xeon, Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2000*/2133*/2200*/2400*/2600*/2667*/2800*/3000*/3100*/3200*/3300*(OC), максимум 32 ГБ
Слоты PCI-E 3 x PCI Express 3.0 x16 (x16+x0+x0, x8+x8+x0, x8+x4+x4)
1 x PCI Express 2.0 x16@x4
3 x PCI Express 2.0 x1
M.2 1 x PCI Express 2.0 x2
Слоты PCI
Встроенное видеоядро (в процессоре) Intel HD Graphics/4400/4600/P4600/P4700
Видеоразъёмы DisplayPort, HDMI
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 4 х 3.0 (4 разъёма на задней панели, ASMedia ASM1074)
4 х 3.0 (2 разъёма на задней панели, Z97)
8 x 2.0 (4 разъёма на задней панели, Z97)
SATA Express
Serial ATA 6 x SATA 6 Гбит/с (Z97)
2 x SATA 6 Гбит/с (ASMedia ASM1061)
RAID 0, 1, 5, 10 (Z97)
Встроенный звук Realtek ALC1150 (7.1, HDA)
2x Texas Instruments OPA1652
S/PDIF Оптический
Сетевые возможности Intel I218V (Gigabit Ethernet)
FireWire
LPT
COM
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Кнопки включения, перезагрузки, изменения значения опорной частоты, POST-индикатор, контакты для измерения напряжения, возможность подключения TPM-модуля, Thunderbolt header, поддержка AMD CrossFireX и NVIDIA SLI

На борту платы находятся дополнительные контроллеры от ASMedia Technology Inc., увеличивающие количество портов SATA и USB 3.0, кроме этого, не позабыта новинка — универсальный разъём M.2, призванный в первую очередь увеличить производительность дисковой подсистемы в комплексе с современными накопителями SSD. К слову, такие уже появились даже в отечественной рознице, тогда как SATA-E пока ещё отсутствуют даже за рубежом, к тому же здесь гнезда соответствующего типа для них не предусмотрены.


Упаковка и комплектация

Ярко-жёлтая коробка с откидным декоративным элементом, вторящим названию изделия, имеет, весьма неожиданно, скромные габариты. Видимо, обуславливается это не слишком обильным её комплектом поставки.

MSI Z97 MPOWER

На обратной стороне буквы «М», как оказывается, разместили описание технических особенностей модели, из-за которых её можно полноправно причислить к клубу «OC Series». Более тривиальные вещи, описывающие возможности системной логики, находятся уже на самой коробке, а вот окно, или же небольшие прорези, напрочь отсутствуют.

MSI Z97 MPOWER

На обратной стороне изображение изделия также решили не печатать, ограничившись схематическим представлением задней панели. Больше внимания сконцентрировано на выдающихся способностях изделия в сфере организации подсистемы питания процессора, благодаря чему разогнанные ЦП могут работать в круглосуточном режиме, без специального обдува зоны VRM, чему подтверждение — 24-часовые испытания продуктов на производстве.

MSI Z97 MPOWER

За поддоном с платой удалось найти:
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке); отмечу обильное присутствие QR-кодов и ссылок в их явном виде (например, такого рода);
  • руководство по программным продуктам на английском языке;
  • многоязычную инструкцию по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • путеводитель по возможностям Intel Z97 и основным моментам в сфере разгонных мероприятий;
  • большой разворачивающийся лист, на котором изображена плата и выполнено описание всех её узлов;
  • комплект из двенадцати ярлыков для маркировки кабелей SATA;
MSI Z97 MPOWER

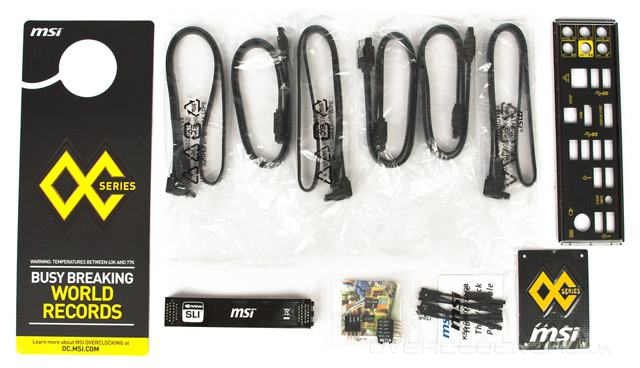

  • заглушку для корпуса, дополненную наклейкой в чёрных тонах с символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • шесть кабелей SATA 6Gb/s, три из которых с Г-образным разъёмом на одном из концов;
  • набор переходников для удобного подключения корпусных разъемов M-Connectors;
  • один гибкий мостик для организации SLI из двух видеокарт;
  • табличку на дверь «Busy Breaking World Records»/«Out Buying LN2»;
  • наклейку с логотипом MSI OC Series.
  • набор переходников для измерения напряжения.
MSI Z97 MPOWER

В целом, для своей цены комплектность товара оказалась на хорошем уровне.


Внешний вид и функциональность

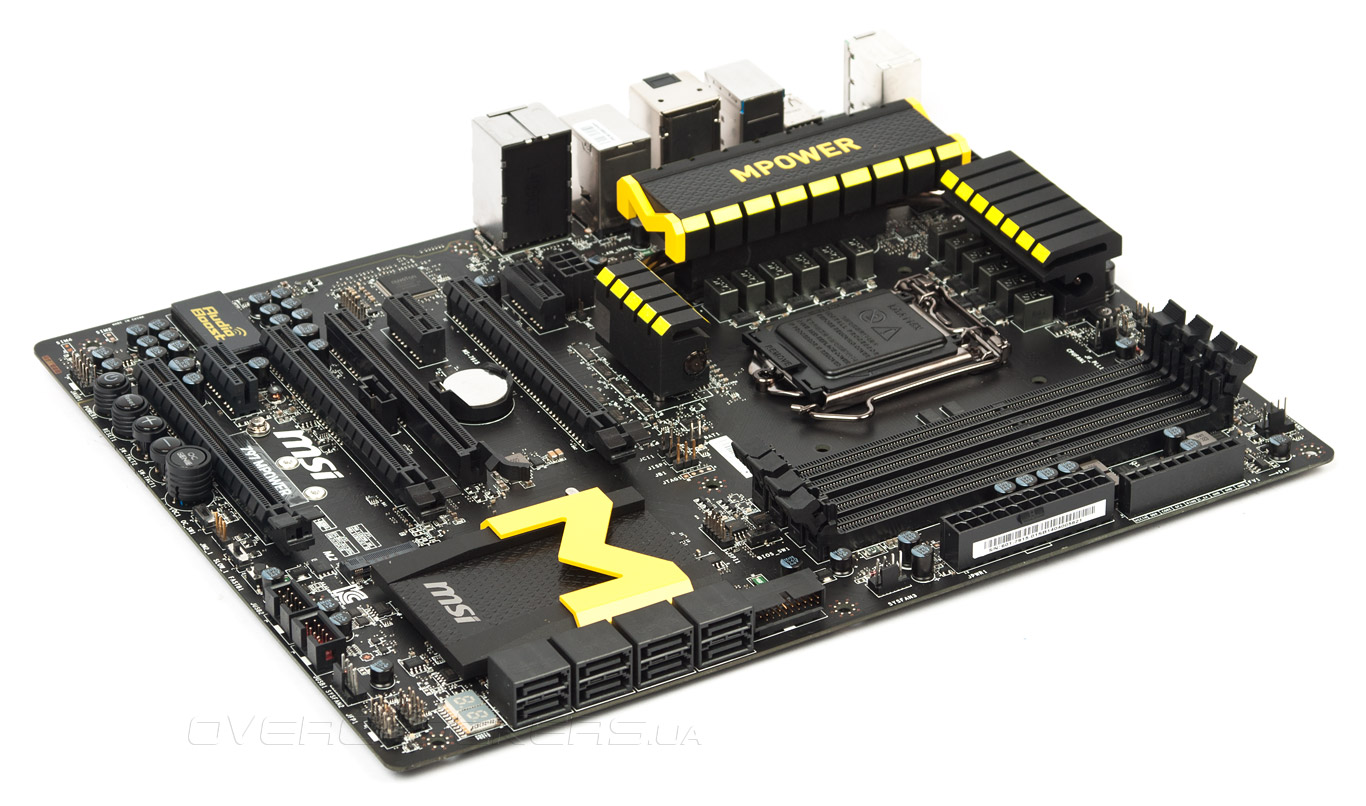

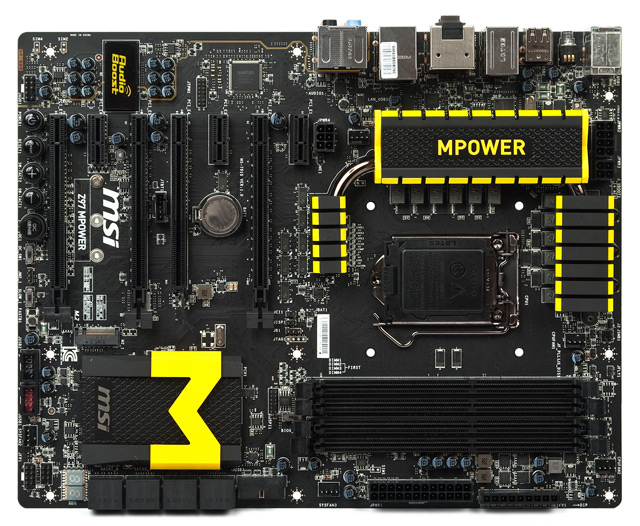

Взяв в руки плату невольно обращаешь внимание на её вес, надо сказать, весьма впечатляющий. Шесть слоёв проводников и массивные радиаторы ощутимо сказываются на нём. Характерной особенностью изделия является размещение полноформатного гнезда PCI-E, реализованного на базе чипсетных линий и расположенного в середине общей группы себе подобных. Таким образом, при использовании даже трёх видеоадаптеров, занимающих по два слота расширения, он останется доступным к использованию.

MSI Z97 MPOWER

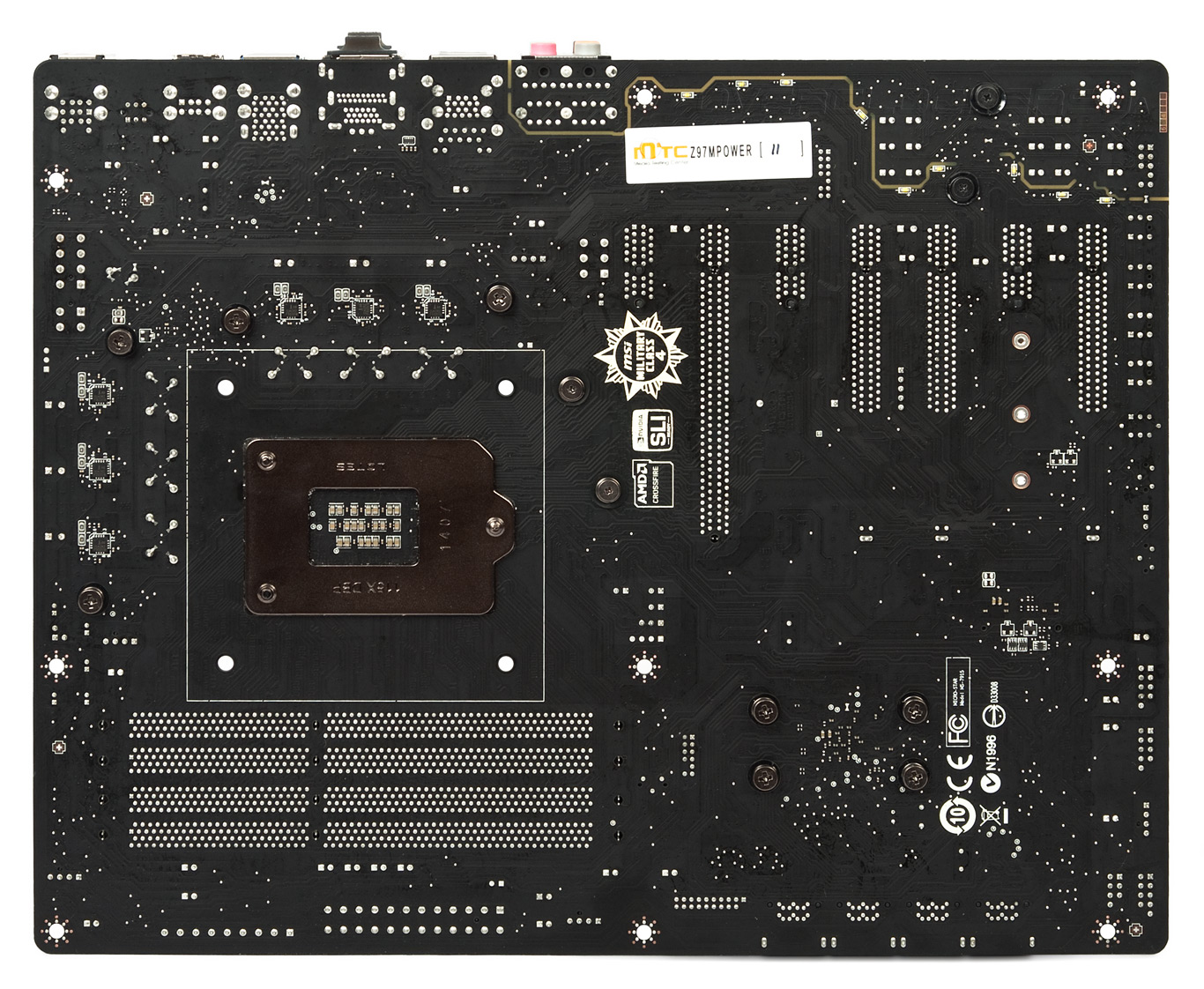

На обратной стороне кое-где можно обнаружить электронные компоненты. Вдоль изолирующего участка — в области размещения звукового кодека — распаяны девять светодиодов белого свечения, однако свет, проходящий через текстолит, немного видоизменяется в строну жёлтого, гармонично вписываясь, таким образом, в общую идею оформления продукта. Системы охлаждения надёжно зафиксированы при помощи большого количества винтов.

MSI Z97 MPOWER

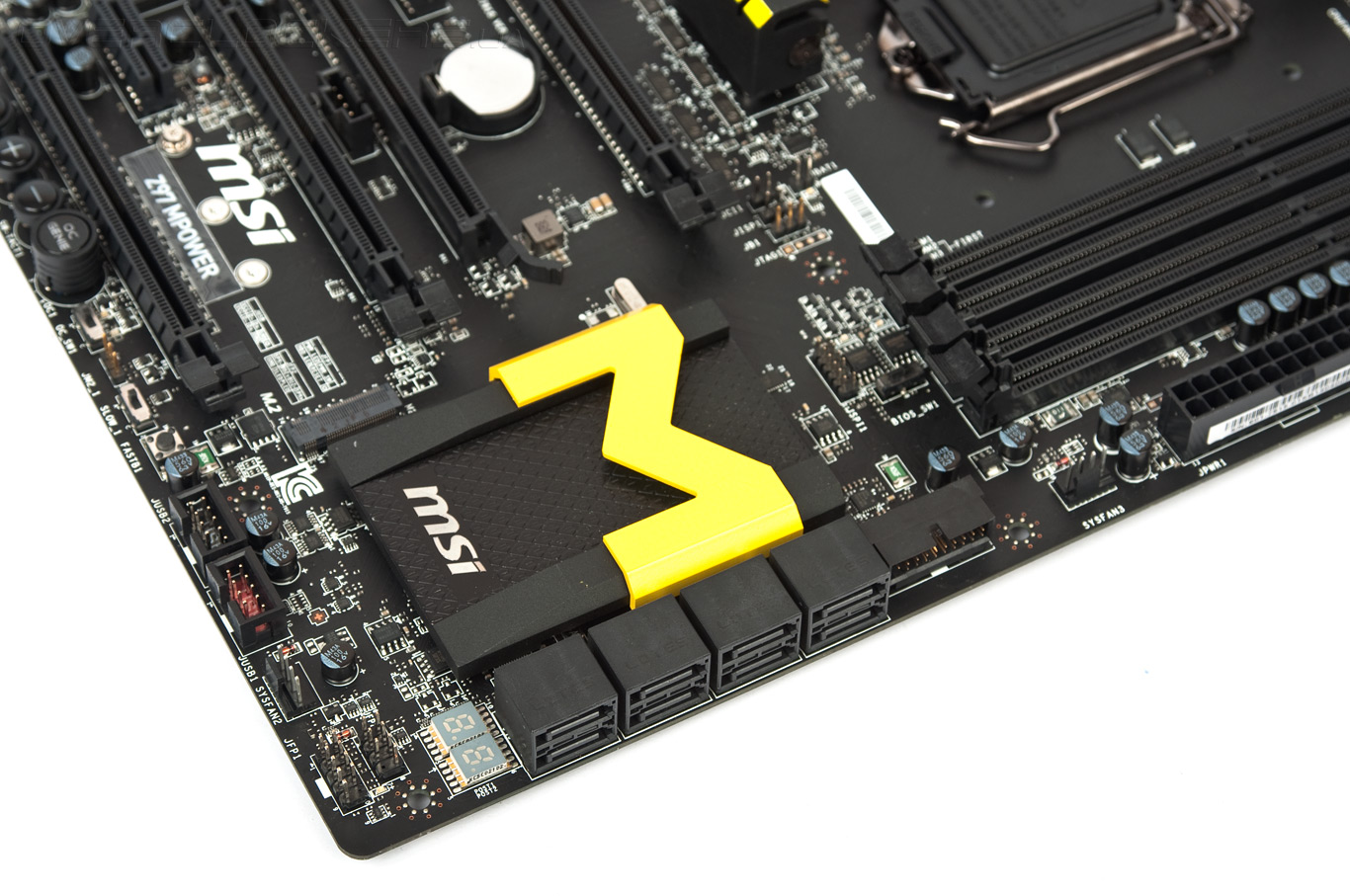

Охладитель чипсета представляет собой огромный монолитный кусок металла соответствующего веса, который отлично справляется с температурным режимом системной логики. Во время тестирования не удалось зафиксировать температуру PCH выше 39 °C.

MSI Z97 MPOWER

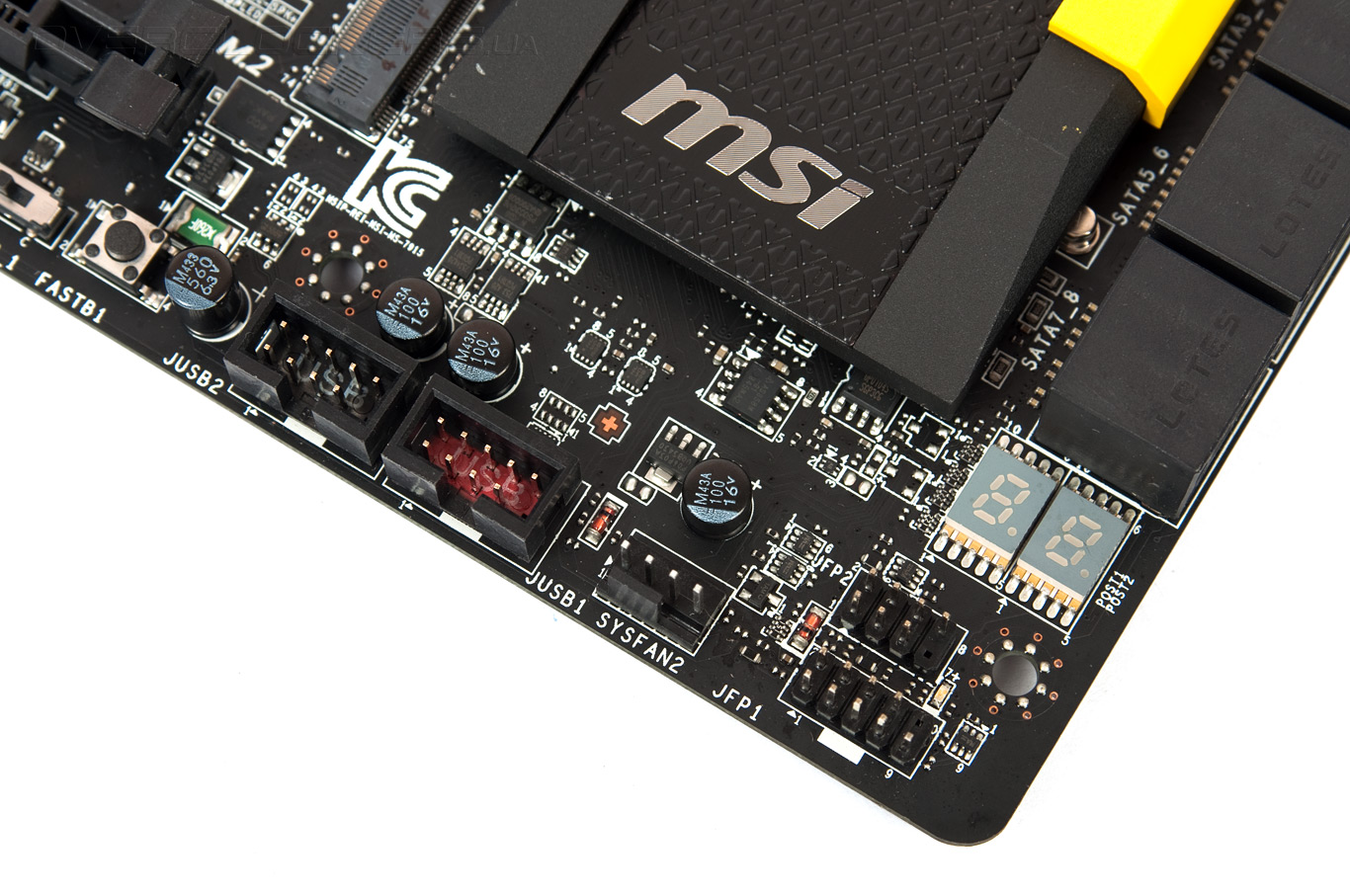

В этой области платы хотелось бы обратить внимание на размещённый здесь светодиод синего свечения (непосредственно у крепёжного отверстия), отображающий активность дисковой подсистемы. Чуть выше него распаян POST-индикатор, который отображает температуру процессора после выполнения своих непосредственных обязанностей. Из всей иллюминации лишь эти два индикатора работают постоянно, остальные можно будет отключить посредством UEFI.

MSI Z97 MPOWER

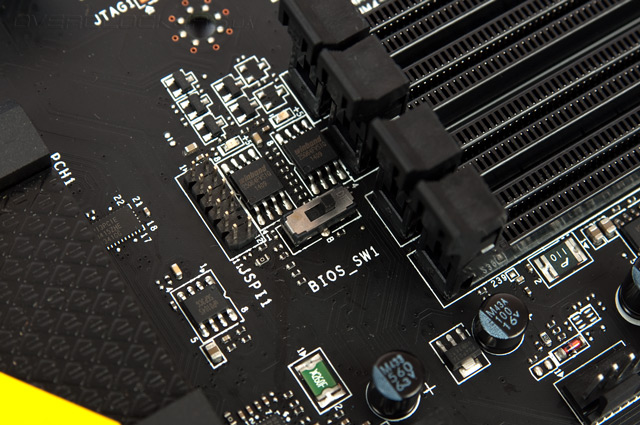

Над охладителем расположился переключатель между двумя микросхемами ПЗУ. Работа основной сигнализируется светодиодом синего цвета, а резервной — зелёного.

MSI Z97 MPOWER

Нижних два гнезда SATA, которые промаркированы под номерами 7 и 8, относятся к работе контроллера ASM1061, однако никак не выделяются цветовым исполнением. SATA-E здесь нет, а вот штыревое гнездо интерфейса USB 3.0 дополнили двумя «шумоподавителями» ASM1464.

MSI Z97 MPOWER

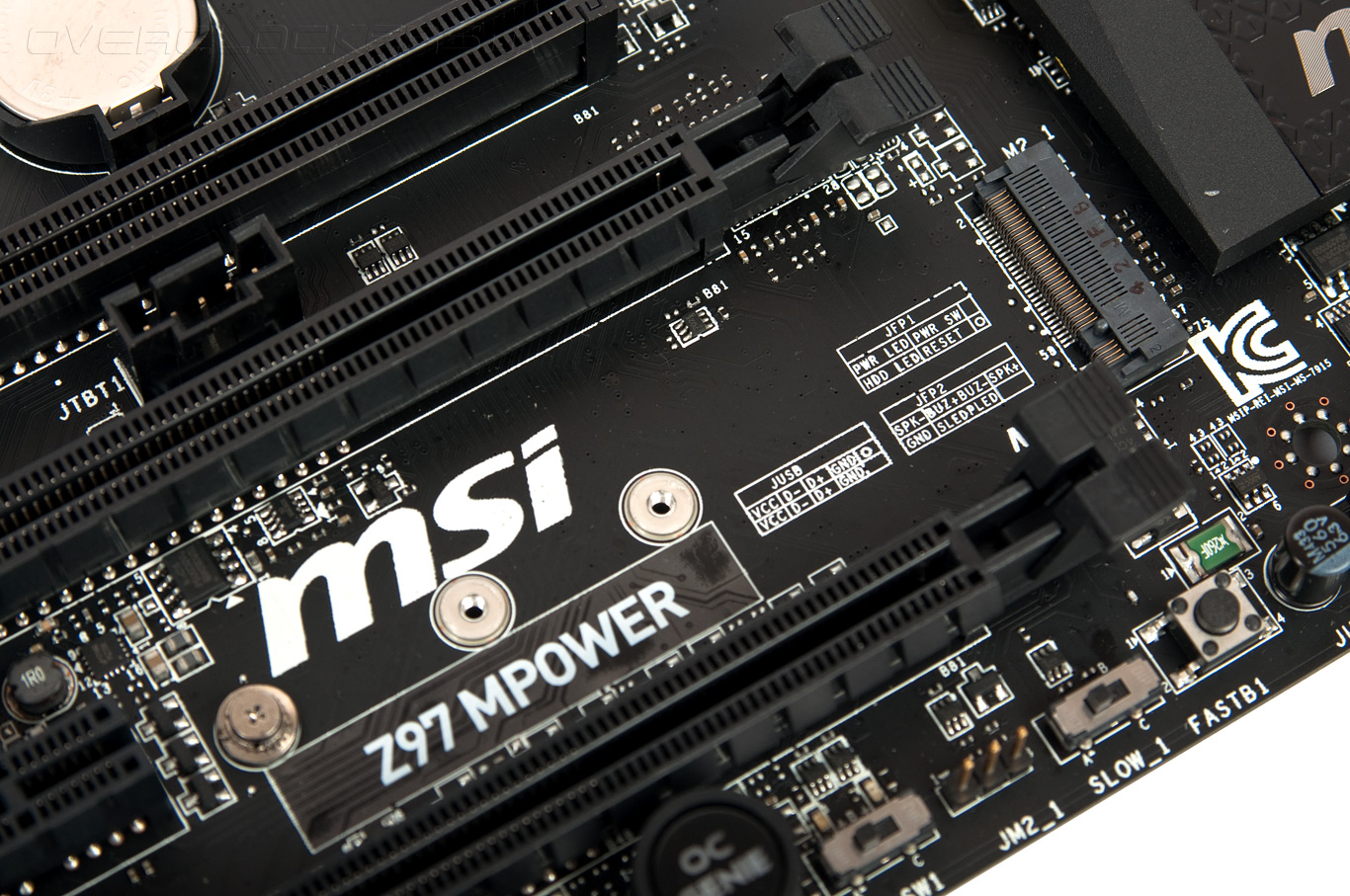

Слева от PCH находится новинка — гнездо типа M.2, где допускается монтаж всех трёх возможных вариантов корпусного исполнения соответствующего устройства. Над ним можно обнаружить любопытное гнездо, именованное как JTBT1. Очевидно его близкое родство идейного исполнения с продукцией ASUS. Вот только у конкурента действительно имеется отдельно доступная в рознице плата, позволяющая заполучить самый скоростной тип интерфейса в составе системного блока на базе Z97, а вот MSI пока ещё ничего подобного не предлагает, поэтому на сегодня можно оценить такую опциональную возможность как задел на перспективу.

MSI Z97 MPOWER

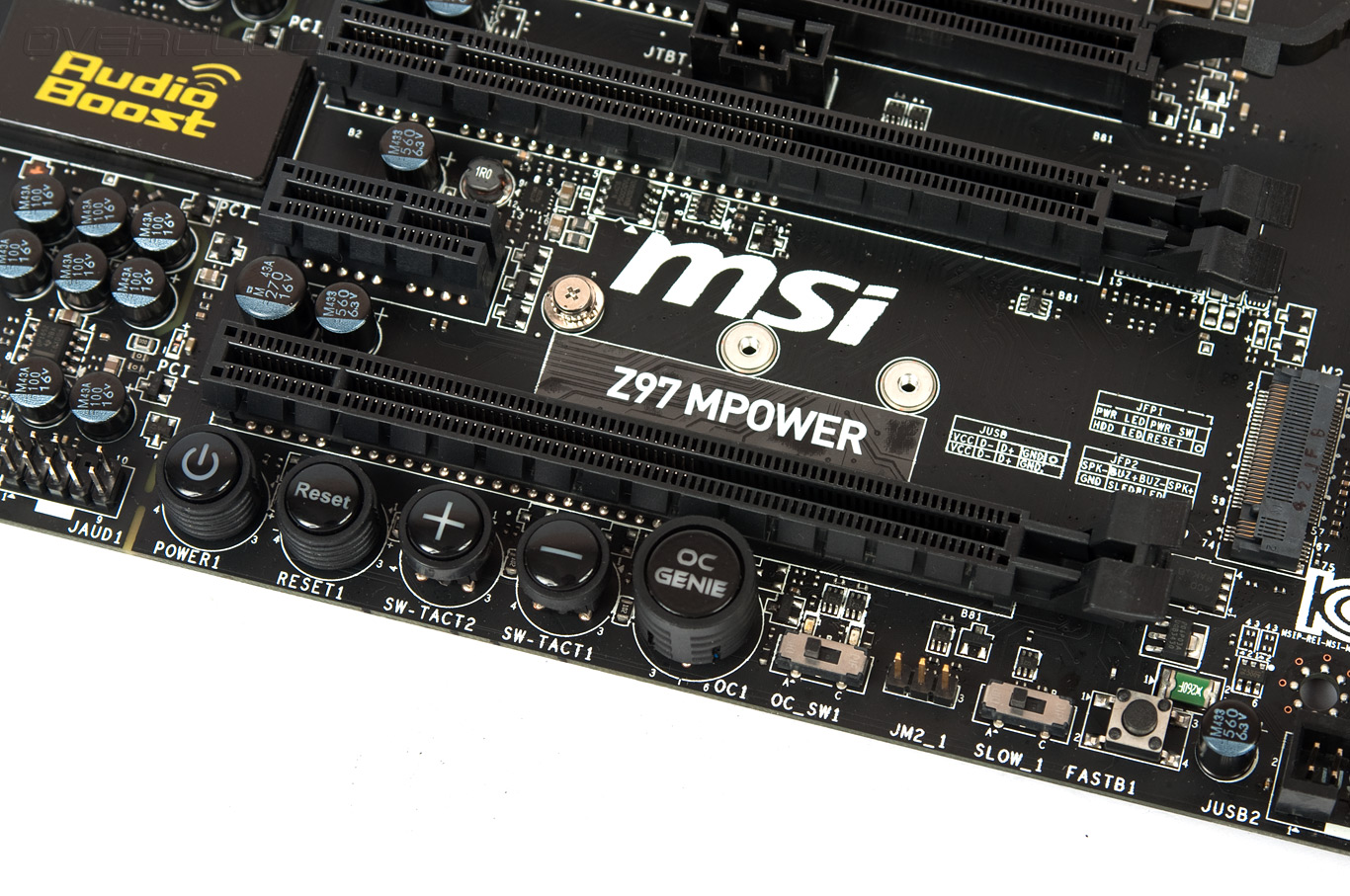

Небольшая панель управления находится у нижней грани изделия. Здесь есть кнопка включения (горит всегда) и перезагрузки (обе — зелёно-жёлтого свечения), пара кнопок по изменению значения опорной частоты (загораются красным светом), наибольшая из всех — OC Genie (при активации светится синим цветом). Рядом с ней сопутствующий переключатель меняет тип используемого заготовленного профиля: первый сценарий сопровождает синий светодиод, второй — красный. Чуть правее распаяны переключатель Slow Mode и кнопка, позволяющая по включению ПК попасть сразу в среду UEFI. Процесс инициализации устройств достаточно продолжительный, поэтому особой нужды в ней нет.

MSI Z97 MPOWER

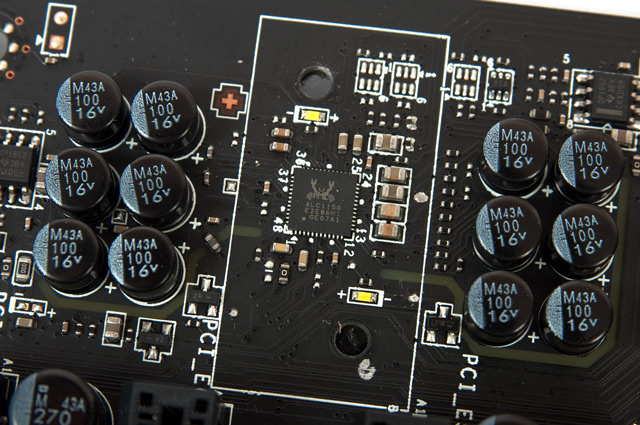

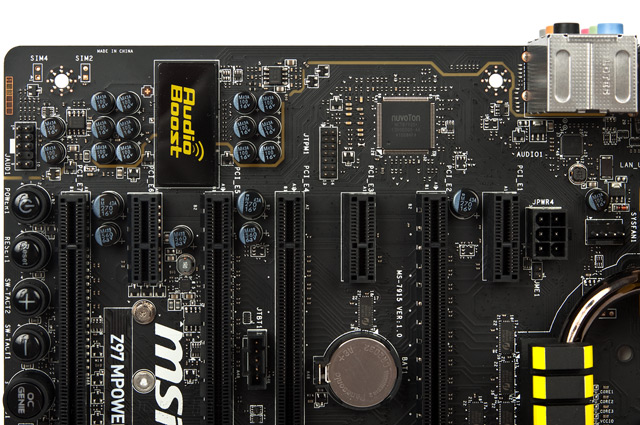

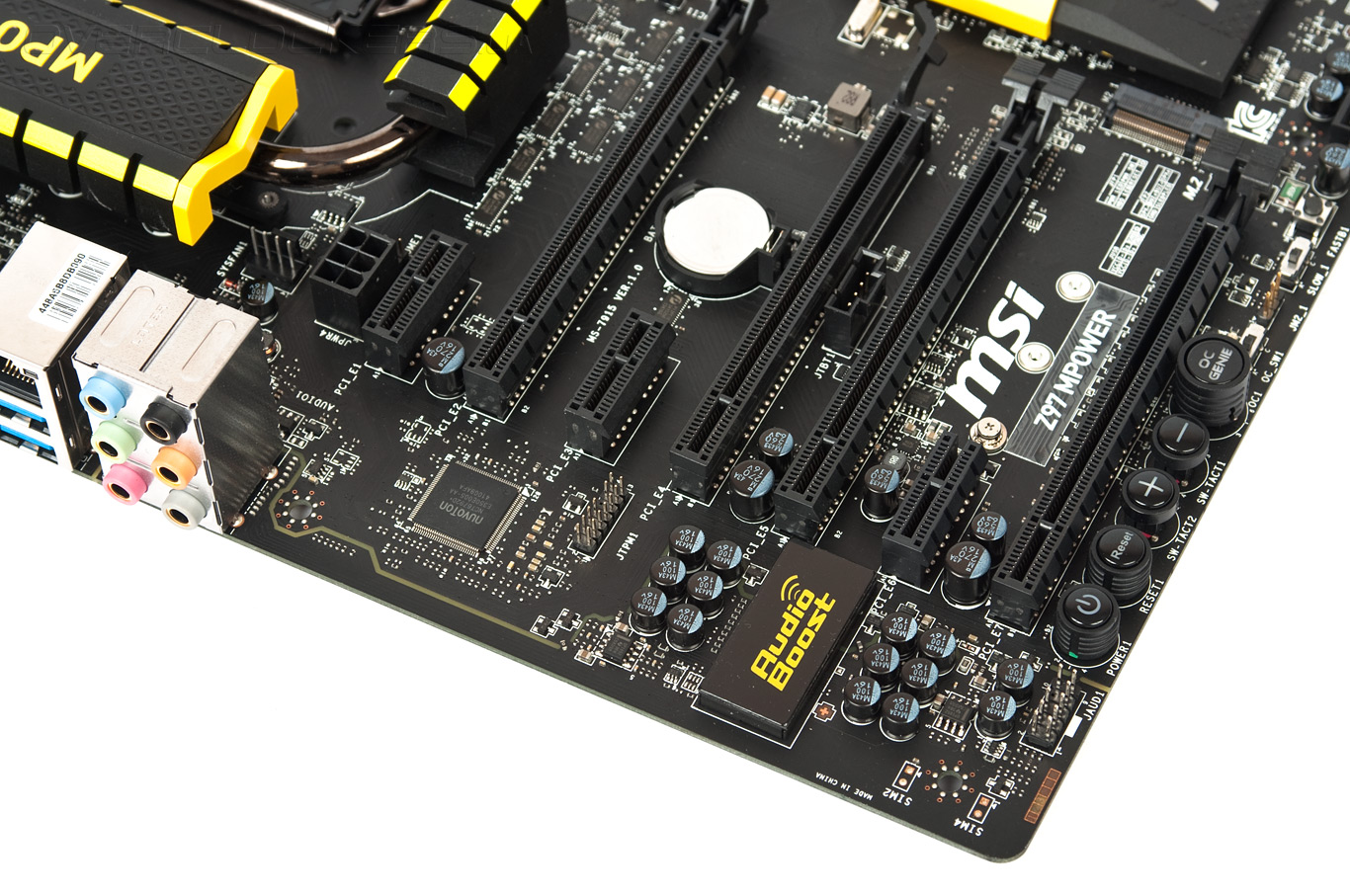

Жёлтое свечение надписи Audio Boost обеспечивают пару светодиодов, распаянных рядом с ALC1150 — звуковым кодеком от компании Realtek. Дополнительно к нему приставлены два ОУ от компании Texas Instruments — OPA1652.

MSI Z97 MPOWERMSI Z97 MPOWER

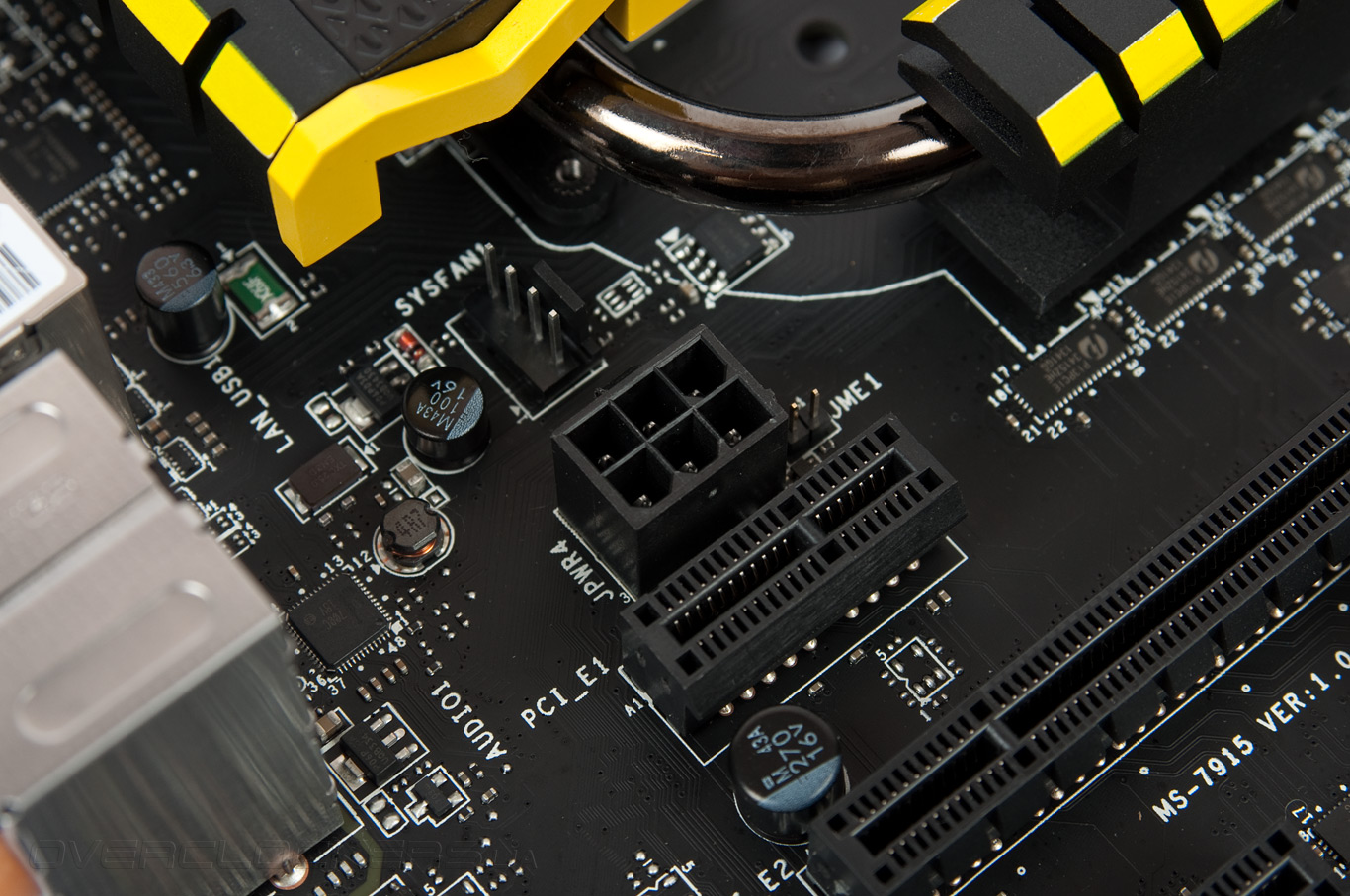

Линии питания гнёзд PCI-E можно усилить при помощи шестиконтактного гнезда, причём его размещение выбрано весьма удачно, поскольку сдвинут он подальше (насколько это возможно) от сокета ЦП. Пожертвовать пришлось колодкой для подключения системного охладителя. К слову, расположенная у сетевого контроллера Intel катушка оказалась выполнена в таком же корпусе, как и на прежде рассмотренной ASUS Z97-A. Все присущие такому решению проблемы проявились и здесь: в дежурном режиме от неё исходит весьма неприятный высокочастотный писк.

MSI Z97 MPOWER

В самом центре платы находятся восемь коммутаторов PI3PCIE3415 от Pericom Semiconductor. Шесть из них распределяют шестнадцать линий PCI-E между тремя полноформатными гнёздами для создания мощных графических конфигураций. Два других заведуют перераспределением четырёх линий между PCI-E x4 и менее скоростными слотами, которые реализованы посредством PCH. Выходит, для M.2 выделено две линии без ущерба для какой-либо прочей функциональности.

MSI Z97 MPOWER

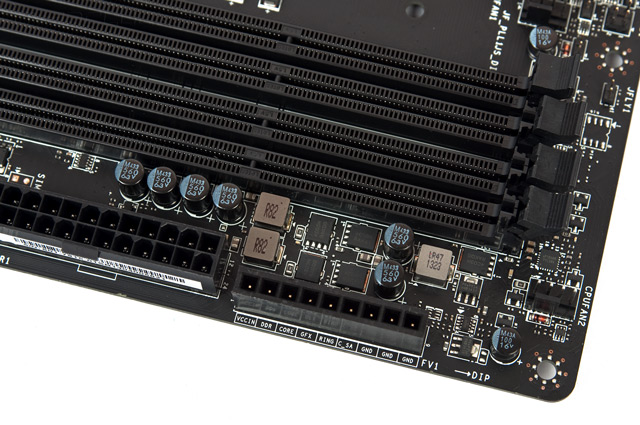

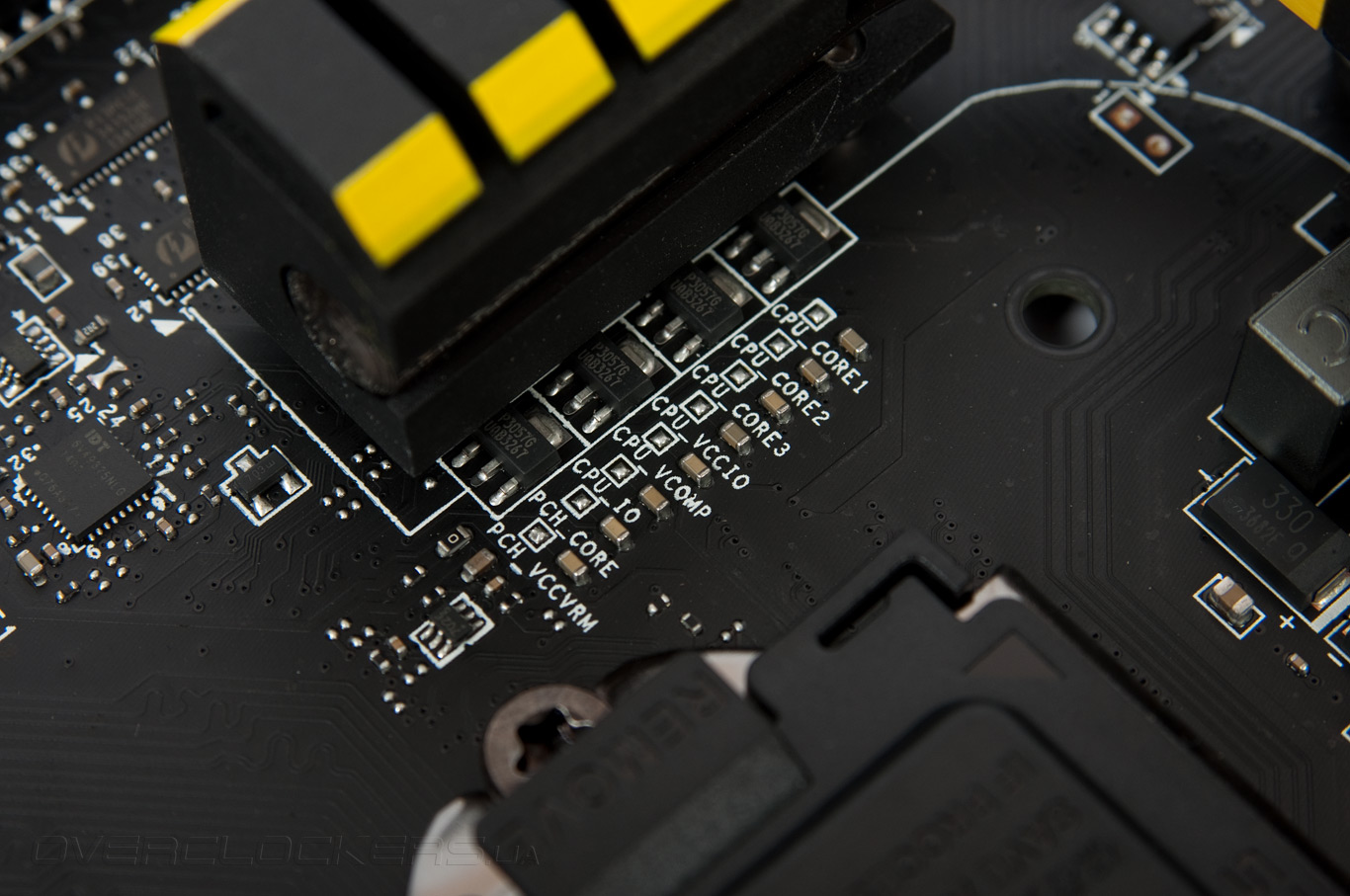

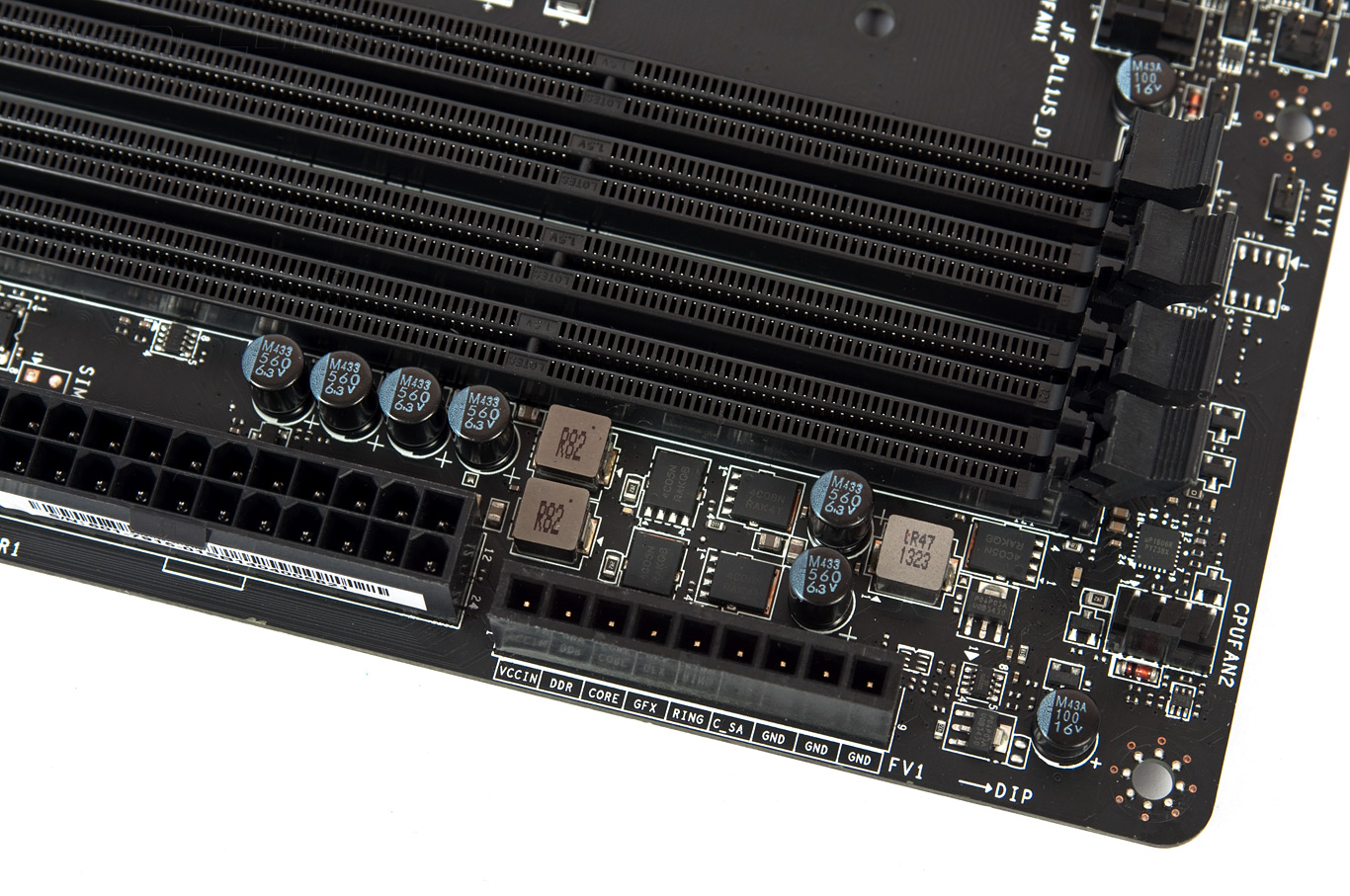

У верхнего угла находится удобная колодка для проведения замеров основных системных напряжений в количестве шести штук.

MSI Z97 MPOWER

Если этого числа окажется мало, можно, изловчившись, измерить ещё несколько в служебной области, непосредственно у сокета ЦП. Здесь, отчасти под радиатором, но не соприкасаясь с ним, находится узел из элементов, роль которых непосредственно связана с возможностью видоизменять физическим способом значение опорной частоты «на лету». Этим заведует генератор от IDT (Integrated Device Technology) — 6V49325NLO (практически идентичный элементу, расположенному на PCB конкурирующей Gigabyte GA-Z97X-SOC Force) и 32-битный MCU от NXP Semiconductors серии LPC812.

MSI Z97 MPOWER

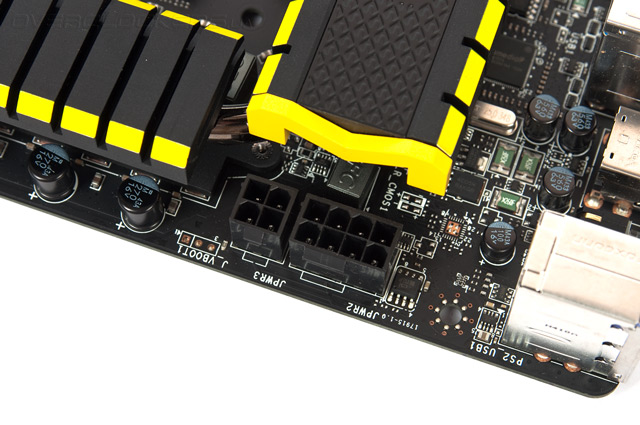

Подсистема питания для процессора спроектирована с большим запасом по мощности, о чём косвенно свидетельствует наличие двух гнёзд — EPS12V и обыкновенного, четырёхконтактного ATX12V. В качестве конденсаторов используются танталовые электролиты.

MSI Z97 MPOWERMSI Z97 MPOWER

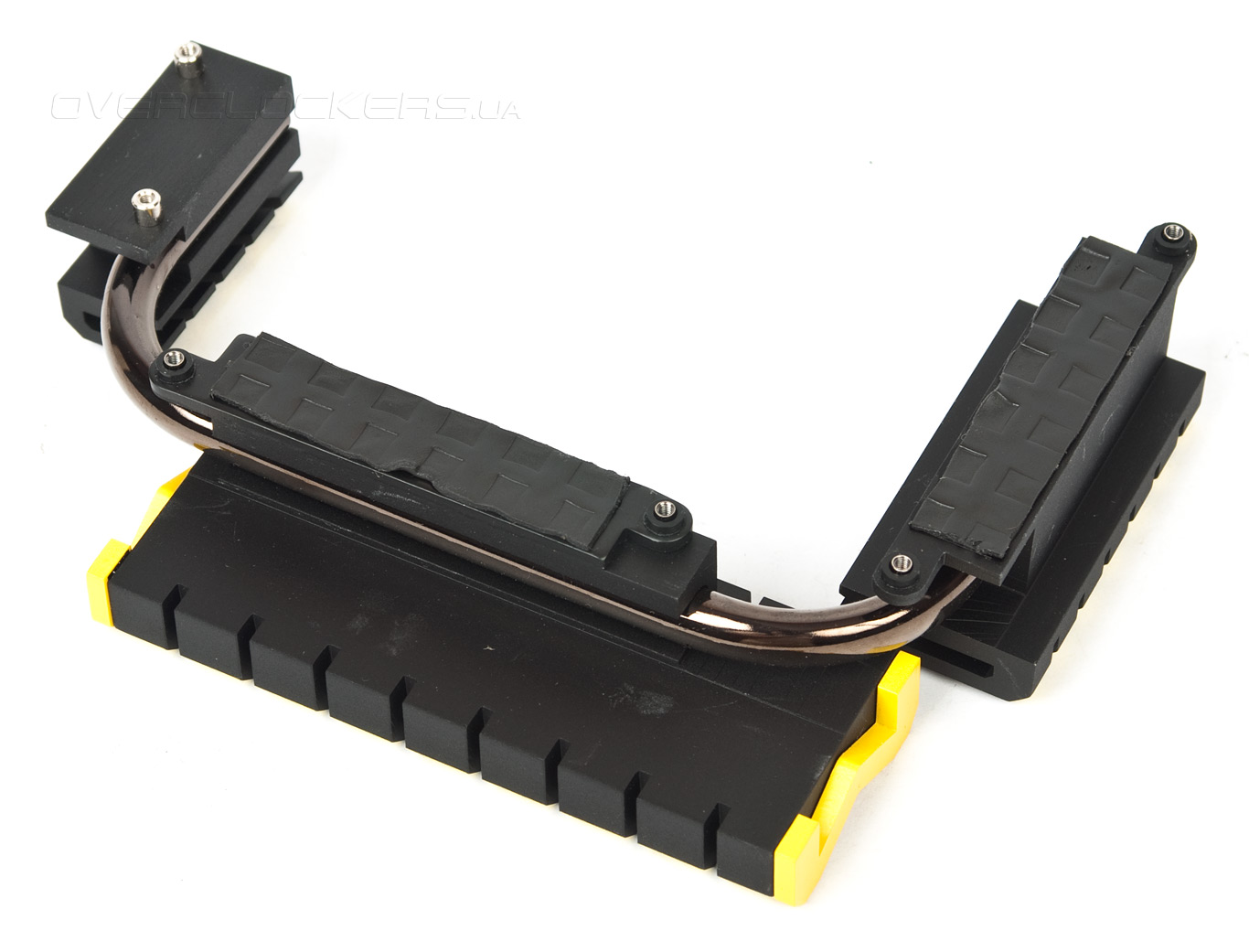

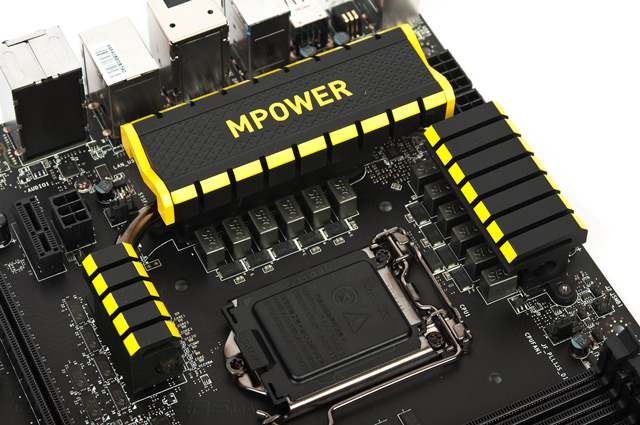

Теплоёмкость радиатора весьма высокая, а вот площадь рассевания могла бы быть и большей. Роль теплопроводника традиционно досталась прокладкам толщиной около двух миллиметров чёрного цвета.

MSI Z97 MPOWER

Продукция Intersil Corporation является наиболее часто встречаемой основой цифровых систем формирования и стабилизации питающего напряжения ЦП. В этот раз ней оказался шестифазный ШИМ-контроллер ISL6388. Вместе с шестью драйверами-удвоителями ISL6611A образуется двенадцатиканальная система стабилизации. Силовые элементы использованы также весьма известной по обзорам системных плат ON Semiconductor — NTMFS4C05N и NTMFS4C08N. Таким образом узел VRM оказался идентичен таковому на другой модели от MSI — Z97 Gaming 7, которая на момент написания обзора обладала идентичным ценником.

MSI Z97 MPOWERMSI Z97 MPOWER

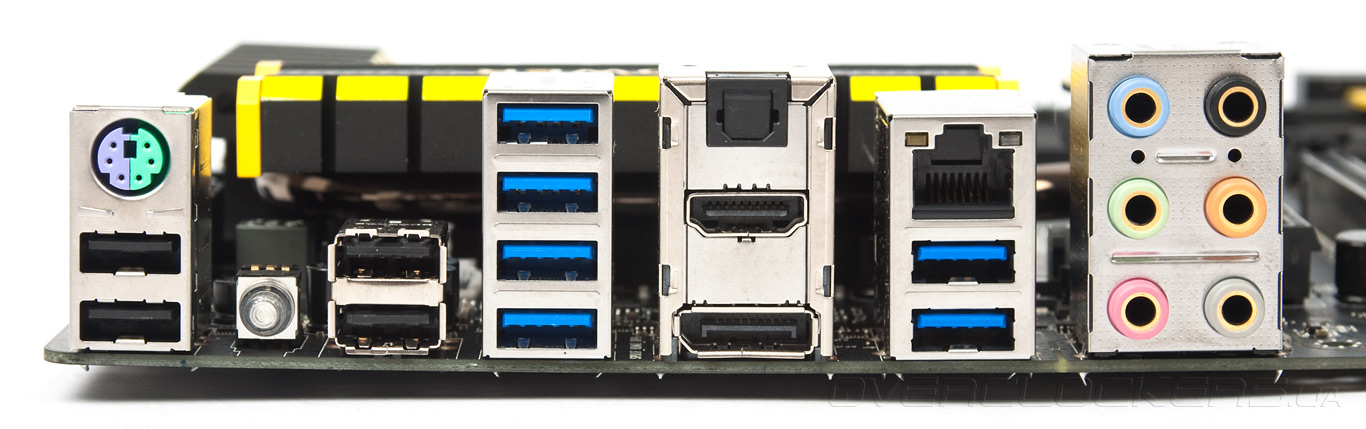

Задняя панель обладает внушительным числом различных интерфейсных выходов. Не хватает разве что привычных D-Sub и DVI. Вместо них здесь есть кнопка, заведующая сбросом настроек CMOS. В дежурном режиме работы ПК она подсвечивается синим цветом, так что проблем с её поиском (даже в темноте) быть не должно. Выход HDMI оснащён традиционным конвертером уровней сигналов PTN3360D. Четыре из шести гнёзд USB 3.0 реализованы посредством работы хаба ASM1074.

MSI Z97 MPOWER

Как удалось выяснить, Z97 MPOWER идеологически весьма близка к родственной Z97 Gaming 7: неожиданно как для продукции оверклокерского лагеря у них оказались идентичные VRM. Одинаковый уровень цены на оба этих продукта наверняка потребует более вдумчивого подхода у покупателя к выбору платы. Хочется отметить отказ этой модели от «древних» интерфейсов в лице D-Sub, DVI и даже COM, что для кого-то может оказаться неожиданностью. Являются ли их UEFI идентичными по исполнению — ответ можно будет узнать из следующей части обзора.
