Знакомство с материнской платой MSI Z87-GD65 Gaming для процессоров Intel Haswell

Разгонный потенциал

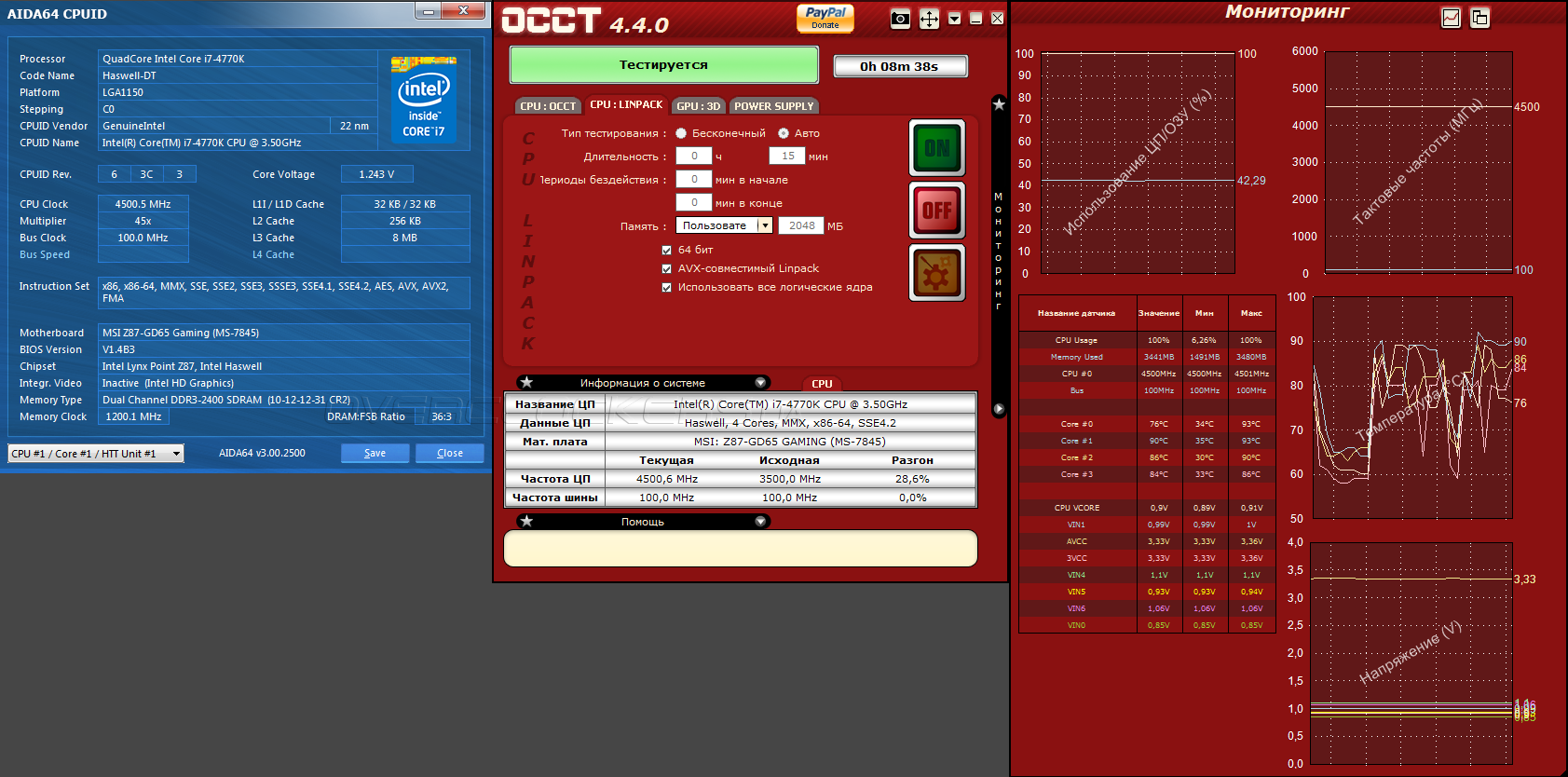

При использовании MSI Z87-GD65 Gaming тестовый процессор Intel Core i7-4770K разогнался до частоты 4500 МГц при напряжении 1,245 В. Разгон выполнялся путем увеличения множителя до 45 единиц при BCLK 100 МГц. Частота Uncore составила 4200 МГц, а модули ОЗУ работали в режиме 2400 МГц с задержками 10-12-12-31-2Т при напряжении 1,645 В. Для обеспечения полной стабильности в сресс-тестах CPU Ring Voltage было повышено до 1,175 В, а к напряжению CPU SA Voltage Offset пришлось добавить 0,1 В.

Разгон MSI Z87-GD65 Gaming

Даже несмотря на применение мощного воздушного кулера Noctua NH-U14S температура самого горячего ядра в нагрузке достигала более 93 °С, так что, от повышения напряжения на процессорных ядрах, необходимого для дальнейшего разгона, пришлось отказаться. Зато благодаря действию технологий энергосбережения частота и напряжение на процессоре в простое уменьшались.

Далее, мы проверили потенциал Z87-GD65 Gaming по увеличению базовой частоты. Наши старания увенчались успехом, материнская плата заработала при BCLK, равной 175 МГц, и при этом оставалась совершенно стабильной.

Разгон MSI Z87-GD65 Gaming

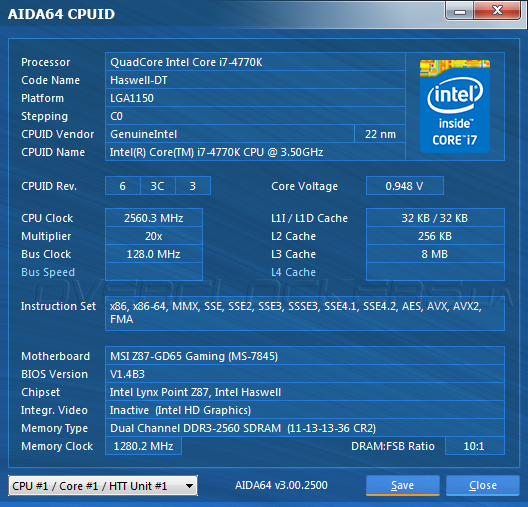

Что касается увеличения частоты ОЗУ, то для модулей памяти G.Skill F3-2400C10D-8GTX было достигнуто 2560 МГц с задержками 11-13-13-36-2Т, что является очень достойным, но не рекордным результатом.

Разгон MSI Z87-GD65 Gaming

Напоследок мы проверили функцию автоматического разгона OC Genie, которая после включения одноименной кнопки на материнской плате увеличила частоту центрального процессора до 4200 МГц при напряжении 1,223 В. Для модулей ОЗУ включился режим 2400 МГц с таймингами 10-12-12-31, соответствующий профилю X.M.P.

Разгон MSI Z87-GD65 Gaming

Единственным недостатком OC Genie является отключение функций энергосбережения, зато, такой способ разгона не повредит ресурсу процессора и не требует специальных навыков работы с прошивкой.


Тестовый стенд

Тестирование материнской платы MSI Z87-GD65 Gaming проходило в составе стенда следующей конфигурации:
  • процессор: Intel Core i7-4770K (3,5 ГГц, 8 Мбайт кэш L3);
  • кулер: Noctua NH-U14S (2 вентилятора Noctua NF-A15 PWM 140 мм, 1500 об/мин);
  • термопаста: Noctua NT-H1;
  • оперативная память: G.Skill TridentX F3-2400C10D-8GTX (2x4 ГБ, DDR3-2400, CL10-12-12-31);
  • видеокарта: ASUS HD7950-DC2T-3GD5 (Radeon HD 7950);
  • накопитель: Intel SSD 320 Series (300 ГБ, SATA 3Gb/s);
  • блок питания: Seasonic X-650 (650 Вт);
  • операционная система: Windows 7 Enterprise 64 bit SP1;
  • драйвер чипсета: Intel INF Update Utility 9.4.0.1017 и Intel Management Engine 9.5.0.1345;
  • драйвер видеокарты: AMD Catalyst 13.5.
В операционной системе брандмауэр, UAC, Windows Defender и файл подкачки отключались, настройки видеодрайвера не изменялись. Модули ОЗУ функционировали на частоте 1600 МГц с задержками 9-9-9-27-1T, процессорные функции энергосбережения и технология Intel Turbo Boost работали в штатном режиме. Производительность новинки мы сравнили с результатами материнских плат ASUS Maximus VI Hero, Gigabyte GA-Z87X-UD3H и MSI Z87 MPOWER MAX. Во время тестов с системные платы работали с такими версиями управляющих микрокодов:
  • MSI Z87-GD65 Gaming ( UEFI Setup V1.4B3 от 09.07.2013);
  • ASUS Maximus VI Hero (UEFI Setup 0224 от 25.04.2013);
  • Gigabyte GA-Z87X-UD3H (UEFI Setup F6f от 03.06.2013);
  • MSI Z87 MPOWER MAX (UEFI Setup V1.2B8 от 06.06.2013).
Перечень тестовых приложений следующий:
  • AIDA64 2.80.2300 (Cache & Memory benchmark);
  • Futuremark PCMark 7(v1.4.0);
  • Futuremark 3DMark 11(v1.0.3);
  • Batman: Arkham City;
  • Hitman: Absolution;
  • F1 2012.
Каждый тестов повторялся минимум три раза, после чего рассчитывалось среднее арифметическое. Если какой-то из результатов существенно отличался от двух других — тесты продолжались до получения нормального значения.


Результаты тестирования

Тестирование MSI Z87-GD65 Gaming

Тестирование MSI Z87-GD65 Gaming

Тестирование MSI Z87-GD65 Gaming

Тестирование MSI Z87-GD65 Gaming

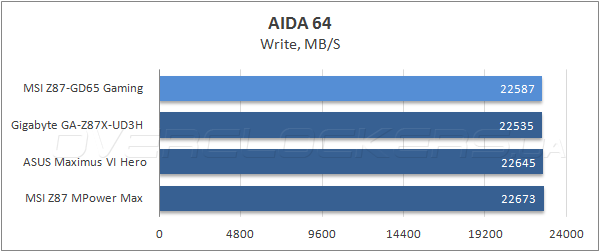

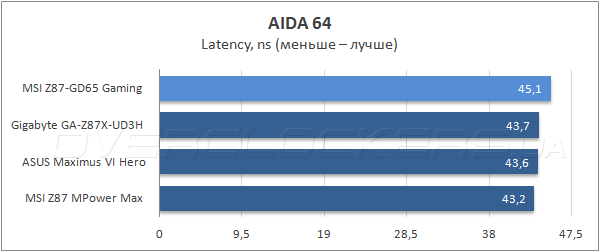

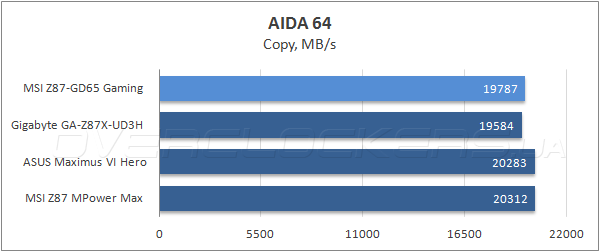

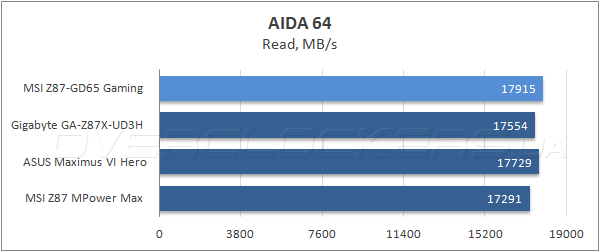

В подтесте чтения MSI Z87-GD65 Gaming опередила соперниц, тогда как в остальных дисциплинах результаты у новинки не столь впечатляющие.

Тестирование MSI Z87-GD65 Gaming

Тестирование MSI Z87-GD65 Gaming

Тестирование MSI Z87-GD65 Gaming

Тестирование MSI Z87-GD65 Gaming

Тестирование MSI Z87-GD65 Gaming

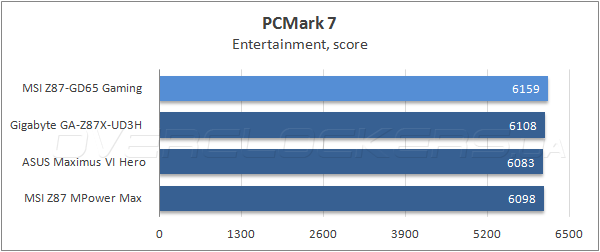

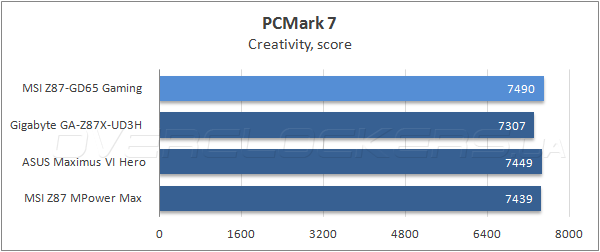

Высокое быстродействие системной платы MSI в комплексном бенчмарке Futuremark PCMark 7 обеспечило ей победу, как в общем зачете, так и во всех тестовых сценариях.

Тестирование MSI Z87-GD65 Gaming

Тестирование MSI Z87-GD65 Gaming

Тестирование MSI Z87-GD65 Gaming

Тестирование MSI Z87-GD65 Gaming

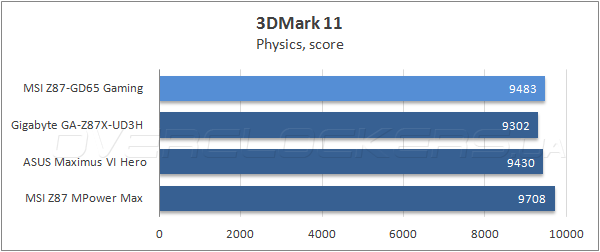

Очередной тест — и очередная победа Z87-GD65 Gaming, хотя, и не столь впечатляющая, так как в некоторых подтестах 3DMark 11 новинка разделила первое место с материнской платой ASUS Maximus VI Hero.

Тестирование MSI Z87-GD65 Gaming

Тестирование MSI Z87-GD65 Gaming

Тестирование MSI Z87-GD65 Gaming

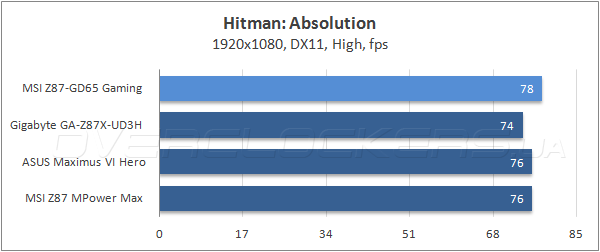

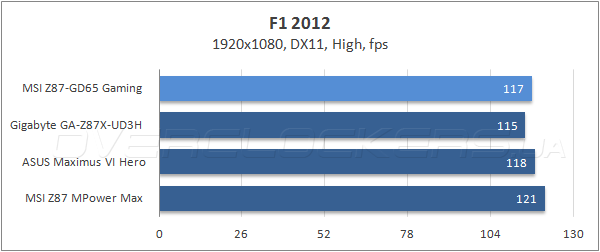

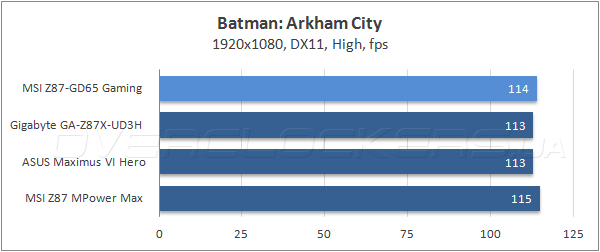

В реальных игровых тестах достижения героини сегодняшнего обзора достаточно хороши, частота смены кадров в двух дисциплинах из трех находится на уровне лучших моделей, а в шутере Hitman: Absolution новая модель MSI заняла первое место.


Энергопотребление

Для измерения энергопотребления тестовых стендов был использован прибор Basetech Cost Control 3000, с помощью которого оценивалось среднее энергопотребления во время простоя системы, а также пиковое значение потребляемой мощности при прохождении стресс-теста.

Энергопотребление MSI Z87-GD65 Gaming

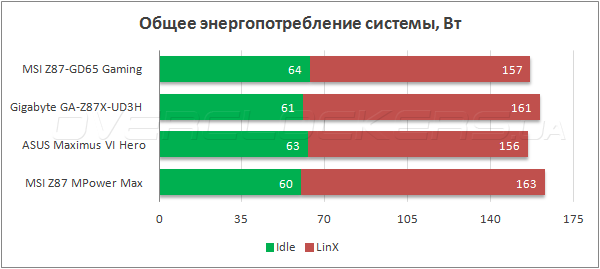

В простое MSI Z87-GD65 Gaming не отличилась образцовой энергоэффективностью, тогда как при увеличении вычислительной нагрузке новинка оказалась одной из самых экономичных, уступив всего лишь 1 Вт материнской плате ASUS Maximus VI Hero.


Выводы

За время тестирования системная плата MSI Z87-GD65 Gaming порадовала отсутствием каких-либо заметных проблем, и оставила по себе положительные впечатления. Действительно, конструкция новинки обладает хорошим запасом прочности, а возможности расширения, хоть и не поражают воображение, но находятся на добротном среднем уровне. Увы, из-за недостаточно эффективного процессорного кулера нам не удалось полностью раскрыть потенциал Z87-GD65 Gaming. Во всяком случае, радует уже то, что плата не стала «слабым звеном» во время экспериментов по разгону. Итого, перед нами очень хороший продукт, с продуманным дизайном, удобным UEFI Setup, а также отличным уровнем быстродействия в штатном режиме.

Розничная стоимость новинки находится в пределах 220 долларов США, а в этом ценовом диапазоне действую очень сильные соперники. Для борьбы с ними Z87-GD65 Gaming обладает рядом уникальных особенностей, таких как использование сетевого контроллера Killer E2205, наличие порта mSATA 6 Гбит/с и многое другое, которые являются весомыми аргументами при выборе основы для производительного системного блока.



Оборудование для тестирования было предоставлено следующими компаниями:
  • ASUS — материнские платы ASUS Maximus VI Hero, видеокарта HD7950-DC2T-3GD5;
  • G.Skill — комплект памяти G.Skill TridentX F3-2400C10D-8GTX;
  • Intel — накопитель Intel SSD 320 Series 300GB и процессор Core i7-4770K;
  • Noctua — кулер Noctua NH-U14S, вентилятор NF-A15 PWM и термоинтерфейс NT-H1;
  • MSI — системные платы MSI Z87-GD65 Gaming и MSI Z87 MPower Max;
  • MTI – системная плата Gigabyte GA-Z87X-UD3H;
  • Syntex — блок питания Seasonic X-650.
