Обзор материнской платы MSI Z170A MPower Gaming Titanium. Платформа для процессоров Intel Skylake-S образца 2016 года

Фактически год прошёл с момента появления на рынке процессоров для сокета LGA1151. К их анонсу компанией MSI была представлена модель Z170A Gaming M7, которую можно отнести к сегменту middle-end. C тех пор произошли некоторые изменения в ожиданиях пользователей от современных системных плат, в результате разработчики решили вспомнить о проверенной годами и узнаваемой серии моделей MPower. В этом обзоре мы увидим, какой же, по логике специалистов MSI, должна быть современная плата для энтузиастов.

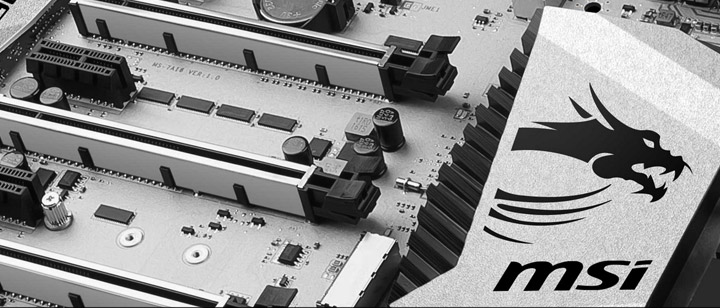

MSI Z170A MPower Gaming Titanium

Номинальная принадлежность к оверклокерской серии означает наличие серьёзной аппаратной базы для проведения разгона. В это же время есть и игровые атрибуты, главным образом ощутимые в программной оснастке. Вместо SATA-E распаян порт U.2. Интригующе смотрится армирующая тематика: большинство гнёзд оснащено своеобразным экраном, а сама плата имеет накладку из толстого листа металла с тыльной стороны.

Модель MSI Z170A MPower Gaming Titanium (MS-7A16 VER:1.0)
Официальная страница продукта в Сети ua.msi.com
Чипсет Intel Z170
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Skylake-S)
Память 4 DIMM DDR4 SDRAM 2133/2400/2600*/2800*/3000*/3200*/3600*(OC), максимум 64 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8), 1 x PCI Express 3.0 x16 (x4), 3 x PCI Express 3.0 x1
M.2 2 x PCI Express 3.0 x4
Слоты PCI
Встроенное видеоядро (в процессоре) Intel HD 510/530
Видеоразъёмы HDMI, DVI-D
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели (A и C), ASM1142), 7 х 3.1 Gen1 (2 разъёма на задней панели, Z170), 6 x 2.0 (4 разъёма на задней панели, Z170)
SATA Express
Serial ATA 6 x SATA 6 Гбит/с (Z170)
RAID 0, 1, 5, 10 (SATA, Z170), 0, 1 (M.2 PCI-E, Z170)
Встроенный звук Realtek ALC1150 (7.1, HDA), 3х Texas Instruments OPA1652
S/PDIF Оптический (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
COM
TPM +
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности POST-индикатор, контакты для измерения напряжения, EZ Debug LED (CPU, DRAM, VGA LED), переключатель Slow Mode, поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI, порт U.2 и USB 3.1 Gen1 типа С на плате, колодка для подключения ленты RGB LED
Цена в рознице, $ 279

Упаковка и комплектация

Коробка средних размеров, без ручки, вес непривычно большой. Дизайнеры позаботились о причислении продукта к серии Enthusiast Gaming.

MSI Z170A MPower Gaming Titanium

Изображение продукта и его задней панели, таблица с основными характеристиками и небольшой рекламный блок, описывающий фирменные черты, — расположены на обратной стороне коробки.

MSI Z170A MPower Gaming Titanium

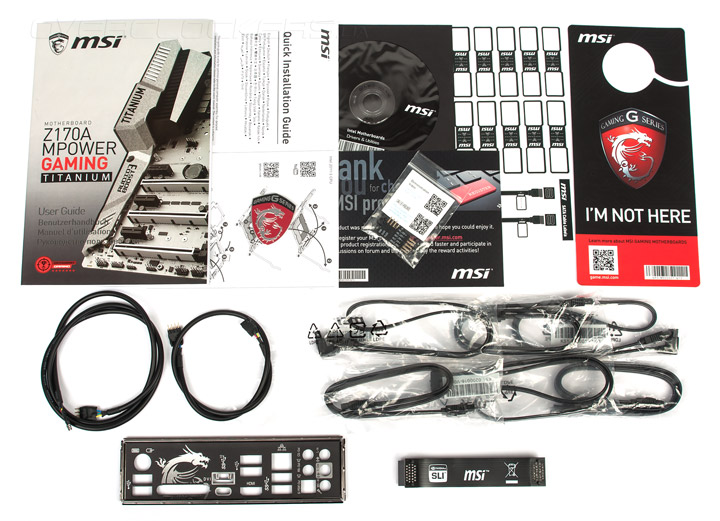

За отдельным картонным поддоном с платой находится следующий набор:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на русском языке);
  • многоязычная инструкция по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом MSI Gaming Series;
  • карточка регистрации покупателя;
  • табличка на дверь «I’M SORRY BUSY GAMING/I’M NOT HERE»;
  • пара удлинителей для подключения светодиодной ленты;
  • шесть кабелей SATA 6Gb/s, три из которых с Г-образным разъёмом на одном из концов;
  • комплект из двенадцати ярлыков для маркировки кабелей SATA;
  • набор переходников для удобного подключения корпусных разъемов M-Connectors;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • один гибкий мостик для организации SLI из двух видеокарт.
MSI Z170A MPower Gaming Titanium

Внешний вид

Продукт лишён отличительных «игровых» цветов производителя (красных оттенков). Всё выполнено в строгом монохромном стиле. К моему удивлению, на PCB нет никаких вспомогательных кнопок или переключателей (если не брать во внимание активацию Slow Mode), есть лишь точки по замеру системных напряжений, среди которых нет ни одной «земли».

MSI Z170A MPower Gaming Titanium

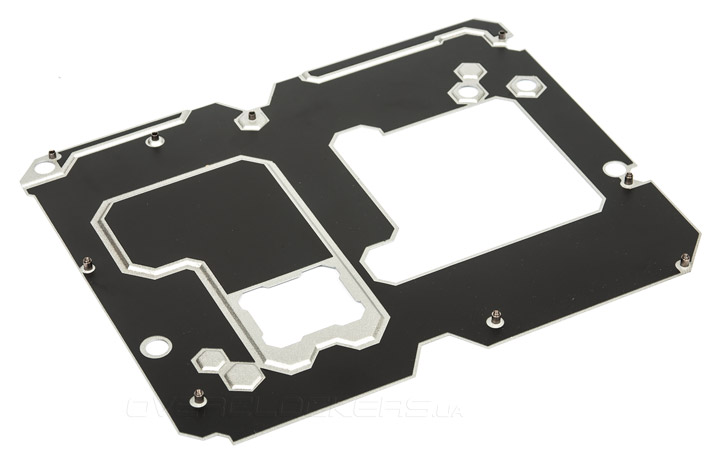

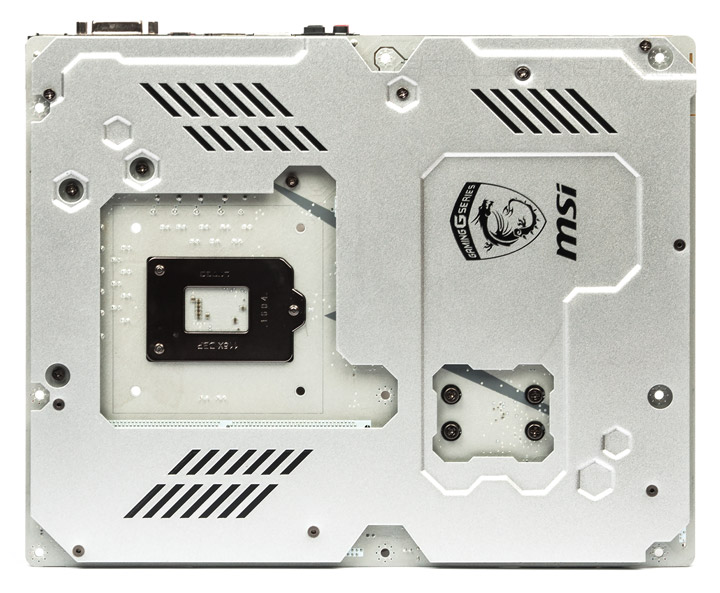

Сзади находится массивная прижимная пластина. Она не стала помощницей в охлаждении каких-либо зон на плате, её функции сведены к защите и армированию.

MSI Z170A MPower Gaming Titanium

Поверхность тщательно заклеена изолирующей плёнкой.

MSI Z170A MPower Gaming Titanium

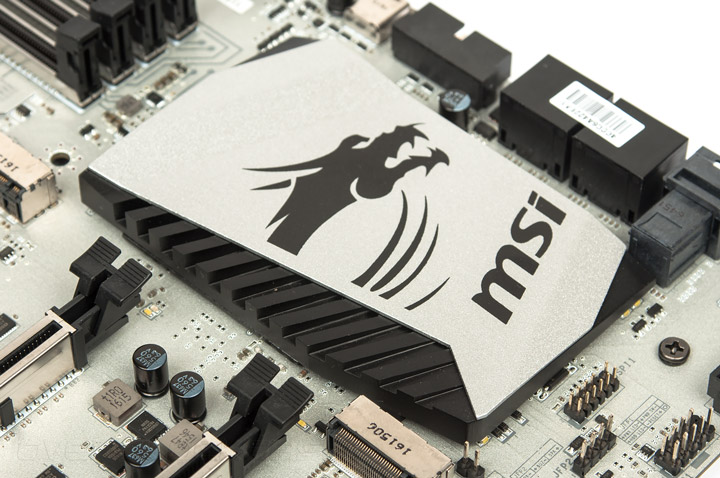

Радиатор весьма массивен, здесь на него возложена, фактически, имиджевая роль. Закреплен четырьмя винтами. Под его углами на плате находятся четыре пары светодиодов белого свечения.

MSI Z170A MPower Gaming Titanium

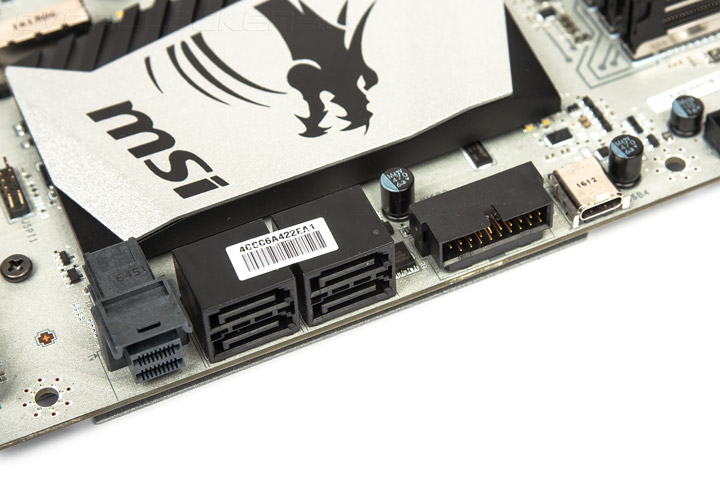

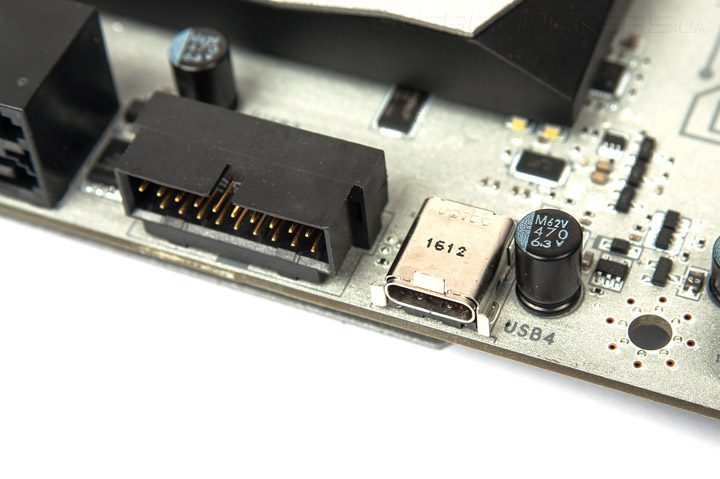

Дополнительного контроллера для накопителей нет. Разъём U.2 довольствуется только линиями PCI-E от PCH. Продольно расположенные нативное гнездо типа С и колодки для подключения корпусных кабелей с гнёздами USB относятся к начальному типу интерфейса третьей ревизии. Более свежую версию следует ожидать от чипсетов нового поколения — «двухсотой» серии.

MSI Z170A MPower Gaming TitaniumMSI Z170A MPower Gaming Titanium

Привычные выходы SATA реализованы и продольными, и поперечными слотами. Всего их шесть штук.

MSI Z170A MPower Gaming Titanium

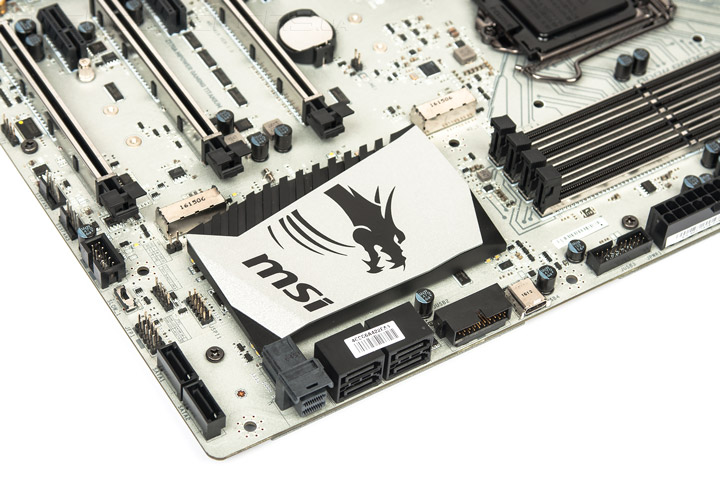

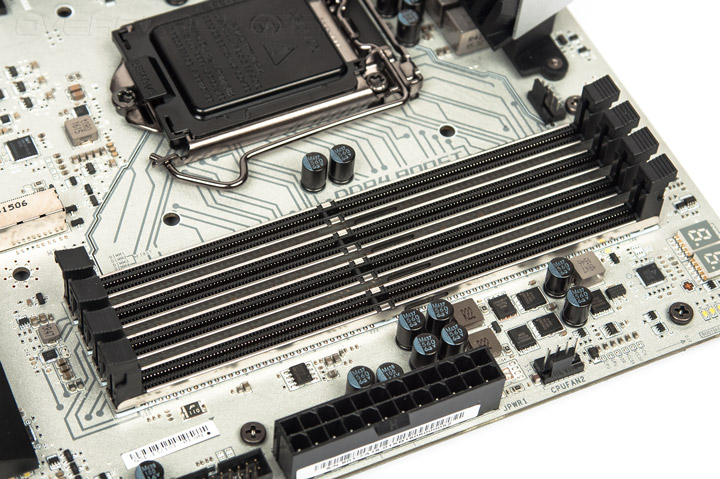

Индикаторы активности размещены в верхне-правом углу платы. Это диагностический комплекс из четырёх белых светодиодов и традиционный индикатор POST-кодов пока ещё с красным цветом свечения. В режиме работы операционной системы он отображает температуру ЦП. Необычно смотрятся экранированные слоты для ОЗУ.

MSI Z170A MPower Gaming TitaniumMSI Z170A MPower Gaming Titanium

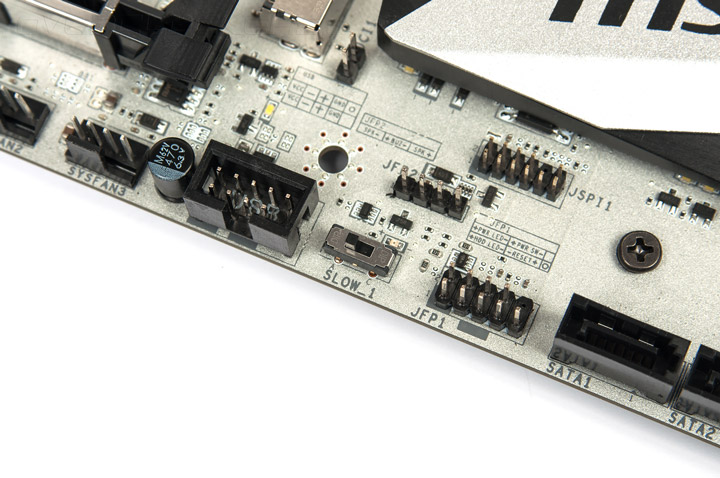

Нижняя грань может похвастать наличием переключателя режима работы системы Slow Mode, активное состояние сигнализирует красный светодиод, ещё интересным стало появление гнезда для подключения светодиодной ленты. Заявлена поддержка элементов типа 5050, суммарная длина иллюминации — до двух метров.

MSI Z170A MPower Gaming Titanium

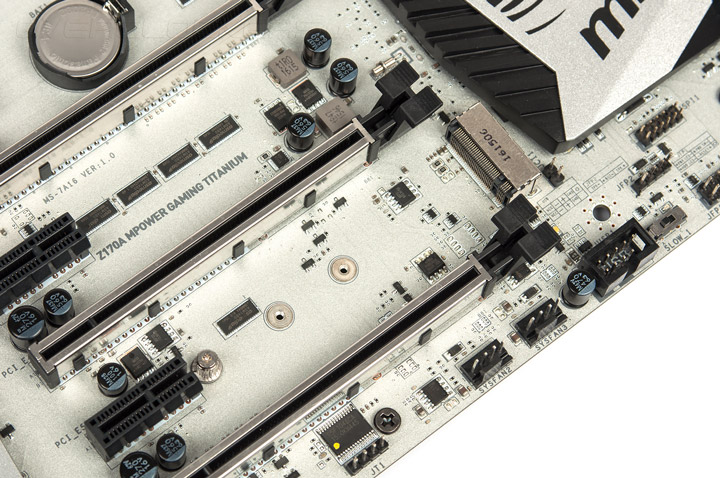

Есть пара экранированных M.2. В случае использования изделий, работающих посредством PCI-E, можно использовать каждый из них и даже организовать RAID-массив. Одновременно ресурсы для слотов SATA остаются незадействованными. Единственное, в этом случае не будет возможности работать и с U.2.

MSI Z170A MPower Gaming TitaniumMSI Z170A MPower Gaming Titanium

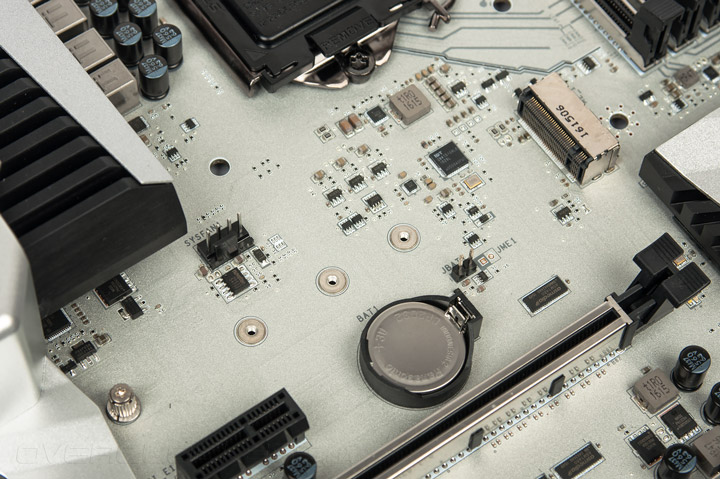

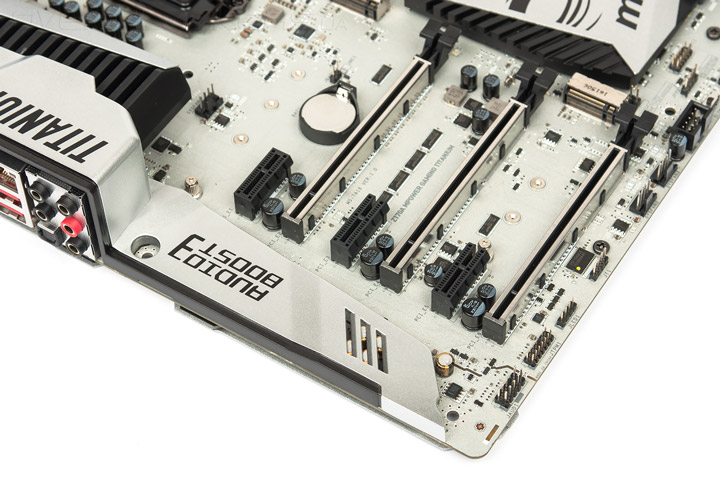

Гнёзда PCI-E имеют довольно традиционную схему распределения ресурсов. Два полновесных могут делить шестнадцать линий от ЦП, а нижнее связано с чипсетом. Ресурсы распределяются между ним, тройкой компактных PCI-E x1, парой M.2 и единственным U.2. Иными словами, всё сразу использовать нельзя.

MSI Z170A MPower Gaming Titanium

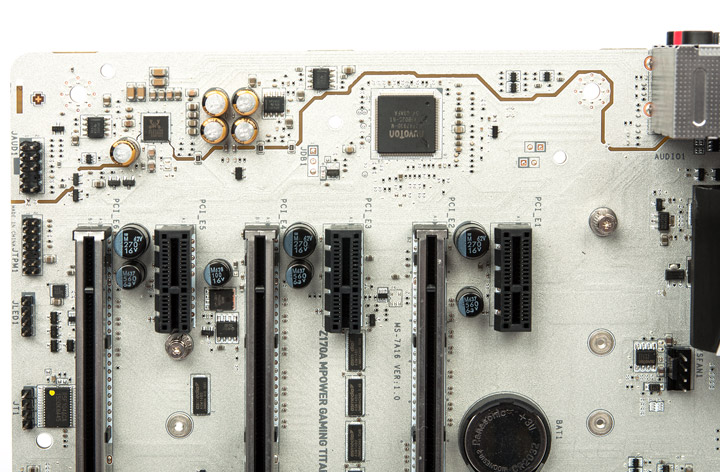

Звуковая система выглядит поскоромнее даже на фоне родственной Z170A XPower Gaming Titanium Edition. Но всё традиционное для нынешних игровых плат здесь есть: специальные японские конденсаторы Nippon, целых три операционных усилителя, подсветка белого цвета, не сильно яркая. Об управлении индикацией речь пойдёт в следующей части обзора.

MSI Z170A MPower Gaming Titanium

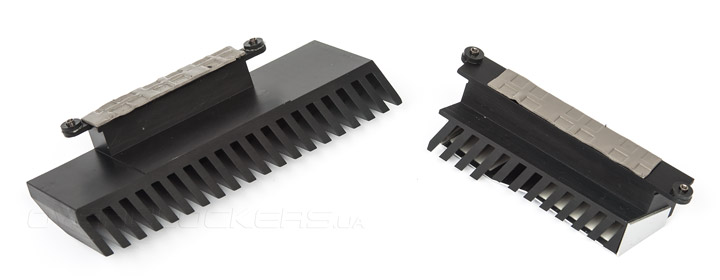

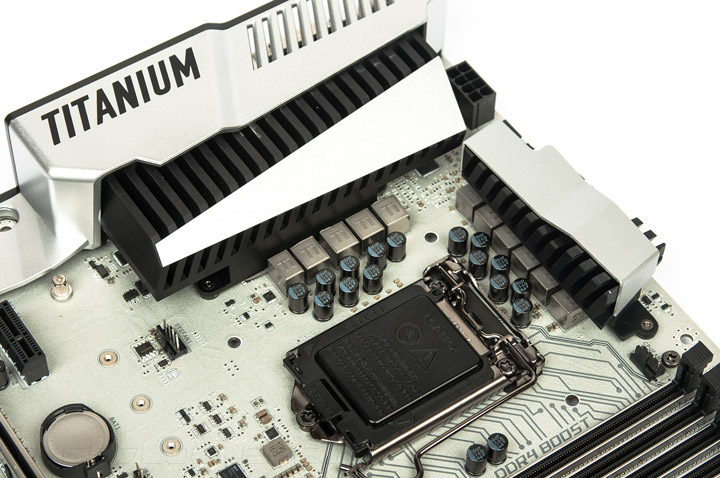

Радиаторы весьма массивны и занимают немало места у сокета ЦП. Но монтажу нашей системы охлаждения они ничуть не мешали. Хочется отметить необычный способ подключения главного процессорного вентилятора. Гнездо имеет необычно низкие контакты, таким образом, работать с ним можно под немалым углом без волнений о вероятности что-либо «сломать».

MSI Z170A MPower Gaming Titanium

Крепятся радиаторы посредством винтов и имеют хороший контакт с транзисторами, в этом им помогли пара термопрокладок достаточной площади. Интересно отметить, один из них явно крупнее другого.

MSI Z170A MPower Gaming Titanium

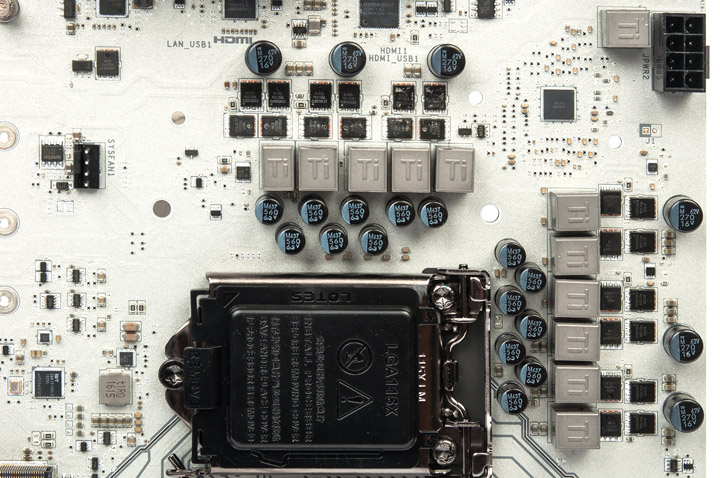

Стабилизатор основан на ШИМ-контроллере от uPI Semiconductor — uP9506. Этот шаг разительно отличается от прочих плат для Skylake-S, где преимущество на стороне продуктов от Intersil Corporation и куда реже можно увидеть перемаркированные контроллеры от International Rectifier. Официальная документация гласит о его возможностях вида 3+2 фазы, внутри встроено три драйвера. На плате видно ещё недостающие два. Однако измерения показывают использование двух пар транзисторов для нужд интегрированного ГП и восьми пар — для ЦП. Ещё две пары завязаны на меньший дроссель, там формируется напряжение CPU SA. Какую именно реализацию осуществили инженеры компании сказать довольно сложно, главное — как проявит себя такое решение при разгоне. Транзисторы используются привычные для продукции MSI — PK616BA и PK632BA от Niko Semiconductor.

MSI Z170A MPower Gaming Titanium

Козырёк над задней панелью без проблем демонтируется, в результате плата может иметь и такой вид:

MSI Z170A MPower Gaming Titanium

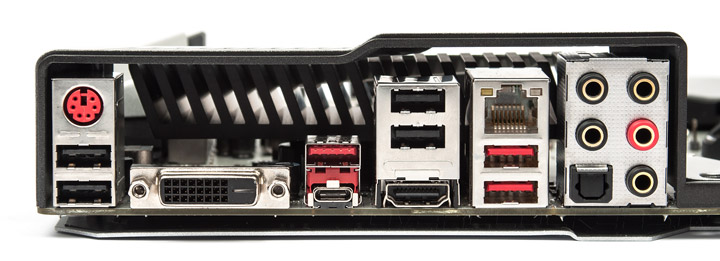

Наполнение задней панели полностью идентично модели Z170A Gaming Pro Carbon, имеющей явно не оверклокерские корни. В частности, было бы неплохо увидеть здесь кнопку для сброса настроек BIOS, ведь её нет и на самой плате, в случае необходимости, придётся замыкать по-старинке группу контактов. Более замечаний нет. Восемь выходов USB разных поколений и типов, пара цифровых видеовыходов, пять позолоченных аудиогнёзд. Сетевое гнездо имеет встроенную красную подсветку. Порт HDMI оснащён конвертером уровней сигналов PTN3360D.

MSI Z170A MPower Gaming Titanium
Как же магична в своей красоте тишина...
