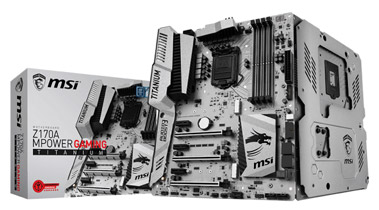

Фактически год прошёл с момента появления на рынке процессоров для сокета LGA1151. К их анонсу компанией MSI была представлена модель Z170A Gaming M7, которую можно отнести к сегменту middle-end. C тех пор произошли некоторые изменения в ожиданиях пользователей от современных системных плат, в результате разработчики решили вспомнить о проверенной годами и узнаваемой серии моделей MPower. В этом обзоре мы увидим, какой же, по логике специалистов MSI, должна быть современная плата для энтузиастов.
Номинальная принадлежность к оверклокерской серии означает наличие серьёзной аппаратной базы для проведения разгона. В это же время есть и игровые атрибуты, главным образом ощутимые в программной оснастке. Вместо SATA-E распаян порт U.2. Интригующе смотрится армирующая тематика: большинство гнёзд оснащено своеобразным экраном, а сама плата имеет накладку из толстого листа металла с тыльной стороны.
| Модель | MSI Z170A MPower Gaming Titanium (MS-7A16 VER:1.0) |
|---|---|
| Официальная страница продукта в Сети | ua.msi.com |
| Чипсет | Intel Z170 |
| Процессорный разъём | Socket 1151 |
| Процессоры | Core i7, Core i5, Core i3, Pentium, Celeron (Skylake-S) |
| Память | 4 DIMM DDR4 SDRAM 2133/2400/2600*/2800*/3000*/3200*/3600*(OC), максимум 64 ГБ |
| Слоты PCI-E | 2 x PCI Express 3.0 x16 (x16+x0, x8+x8), 1 x PCI Express 3.0 x16 (x4), 3 x PCI Express 3.0 x1 |
| M.2 | 2 x PCI Express 3.0 x4 |
| Слоты PCI | – |
| Встроенное видеоядро (в процессоре) | Intel HD 510/530 |
| Видеоразъёмы | HDMI, DVI-D |
| Количество подключаемых вентиляторов | 5x 4pin |
| Порты PS/2 | 1 (клавиатура/мышь) |
| Порты USB | 2 х 3.1 Gen2 (2 разъёма на задней панели (A и C), ASM1142), 7 х 3.1 Gen1 (2 разъёма на задней панели, Z170), 6 x 2.0 (4 разъёма на задней панели, Z170) |
| SATA Express | – |
| Serial ATA | 6 x SATA 6 Гбит/с (Z170) |
| RAID | 0, 1, 5, 10 (SATA, Z170), 0, 1 (M.2 PCI-E, Z170) |
| Встроенный звук | Realtek ALC1150 (7.1, HDA), 3х Texas Instruments OPA1652 |
| S/PDIF | Оптический (выход) |
| Сетевые возможности | Intel I219V (Gigabit Ethernet) |
| COM | – |
| TPM | + |
| UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные возможности | POST-индикатор, контакты для измерения напряжения, EZ Debug LED (CPU, DRAM, VGA LED), переключатель Slow Mode, поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI, порт U.2 и USB 3.1 Gen1 типа С на плате, колодка для подключения ленты RGB LED |
| Цена в рознице, $ | 279 |
Упаковка и комплектация
Коробка средних размеров, без ручки, вес непривычно большой. Дизайнеры позаботились о причислении продукта к серии Enthusiast Gaming.
Изображение продукта и его задней панели, таблица с основными характеристиками и небольшой рекламный блок, описывающий фирменные черты, — расположены на обратной стороне коробки.
За отдельным картонным поддоном с платой находится следующий набор:
- руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на русском языке);
- многоязычная инструкция по быстрой установке;
- диск с драйверами и фирменным ПО;
- наклейка с логотипом MSI Gaming Series;
- карточка регистрации покупателя;
- табличка на дверь «I’M SORRY BUSY GAMING/I’M NOT HERE»;
- пара удлинителей для подключения светодиодной ленты;
- шесть кабелей SATA 6Gb/s, три из которых с Г-образным разъёмом на одном из концов;
- комплект из двенадцати ярлыков для маркировки кабелей SATA;
- набор переходников для удобного подключения корпусных разъемов M-Connectors;
- заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
- один гибкий мостик для организации SLI из двух видеокарт.
Внешний вид
Продукт лишён отличительных «игровых» цветов производителя (красных оттенков). Всё выполнено в строгом монохромном стиле. К моему удивлению, на PCB нет никаких вспомогательных кнопок или переключателей (если не брать во внимание активацию Slow Mode), есть лишь точки по замеру системных напряжений, среди которых нет ни одной «земли».
Сзади находится массивная прижимная пластина. Она не стала помощницей в охлаждении каких-либо зон на плате, её функции сведены к защите и армированию.
Поверхность тщательно заклеена изолирующей плёнкой.
Радиатор весьма массивен, здесь на него возложена, фактически, имиджевая роль. Закреплен четырьмя винтами. Под его углами на плате находятся четыре пары светодиодов белого свечения.
Дополнительного контроллера для накопителей нет. Разъём U.2 довольствуется только линиями PCI-E от PCH. Продольно расположенные нативное гнездо типа С и колодки для подключения корпусных кабелей с гнёздами USB относятся к начальному типу интерфейса третьей ревизии. Более свежую версию следует ожидать от чипсетов нового поколения — «двухсотой» серии.
Привычные выходы SATA реализованы и продольными, и поперечными слотами. Всего их шесть штук.
Индикаторы активности размещены в верхне-правом углу платы. Это диагностический комплекс из четырёх белых светодиодов и традиционный индикатор POST-кодов пока ещё с красным цветом свечения. В режиме работы операционной системы он отображает температуру ЦП. Необычно смотрятся экранированные слоты для ОЗУ.
Нижняя грань может похвастать наличием переключателя режима работы системы Slow Mode, активное состояние сигнализирует красный светодиод, ещё интересным стало появление гнезда для подключения светодиодной ленты. Заявлена поддержка элементов типа 5050, суммарная длина иллюминации — до двух метров.
Есть пара экранированных M.2. В случае использования изделий, работающих посредством PCI-E, можно использовать каждый из них и даже организовать RAID-массив. Одновременно ресурсы для слотов SATA остаются незадействованными. Единственное, в этом случае не будет возможности работать и с U.2.
Гнёзда PCI-E имеют довольно традиционную схему распределения ресурсов. Два полновесных могут делить шестнадцать линий от ЦП, а нижнее связано с чипсетом. Ресурсы распределяются между ним, тройкой компактных PCI-E x1, парой M.2 и единственным U.2. Иными словами, всё сразу использовать нельзя.
Звуковая система выглядит поскоромнее даже на фоне родственной Z170A XPower Gaming Titanium Edition. Но всё традиционное для нынешних игровых плат здесь есть: специальные японские конденсаторы Nippon, целых три операционных усилителя, подсветка белого цвета, не сильно яркая. Об управлении индикацией речь пойдёт в следующей части обзора.
Радиаторы весьма массивны и занимают немало места у сокета ЦП. Но монтажу нашей системы охлаждения они ничуть не мешали. Хочется отметить необычный способ подключения главного процессорного вентилятора. Гнездо имеет необычно низкие контакты, таким образом, работать с ним можно под немалым углом без волнений о вероятности что-либо «сломать».
Крепятся радиаторы посредством винтов и имеют хороший контакт с транзисторами, в этом им помогли пара термопрокладок достаточной площади. Интересно отметить, один из них явно крупнее другого.
Стабилизатор основан на ШИМ-контроллере от uPI Semiconductor — uP9506. Этот шаг разительно отличается от прочих плат для Skylake-S, где преимущество на стороне продуктов от Intersil Corporation и куда реже можно увидеть перемаркированные контроллеры от International Rectifier. Официальная документация гласит о его возможностях вида 3+2 фазы, внутри встроено три драйвера. На плате видно ещё недостающие два. Однако измерения показывают использование двух пар транзисторов для нужд интегрированного ГП и восьми пар — для ЦП. Ещё две пары завязаны на меньший дроссель, там формируется напряжение CPU SA. Какую именно реализацию осуществили инженеры компании сказать довольно сложно, главное — как проявит себя такое решение при разгоне. Транзисторы используются привычные для продукции MSI — PK616BA и PK632BA от Niko Semiconductor.
Козырёк над задней панелью без проблем демонтируется, в результате плата может иметь и такой вид:
Наполнение задней панели полностью идентично модели Z170A Gaming Pro Carbon, имеющей явно не оверклокерские корни. В частности, было бы неплохо увидеть здесь кнопку для сброса настроек BIOS, ведь её нет и на самой плате, в случае необходимости, придётся замыкать по-старинке группу контактов. Более замечаний нет. Восемь выходов USB разных поколений и типов, пара цифровых видеовыходов, пять позолоченных аудиогнёзд. Сетевое гнездо имеет встроенную красную подсветку. Порт HDMI оснащён конвертером уровней сигналов PTN3360D.
Возможности UEFI

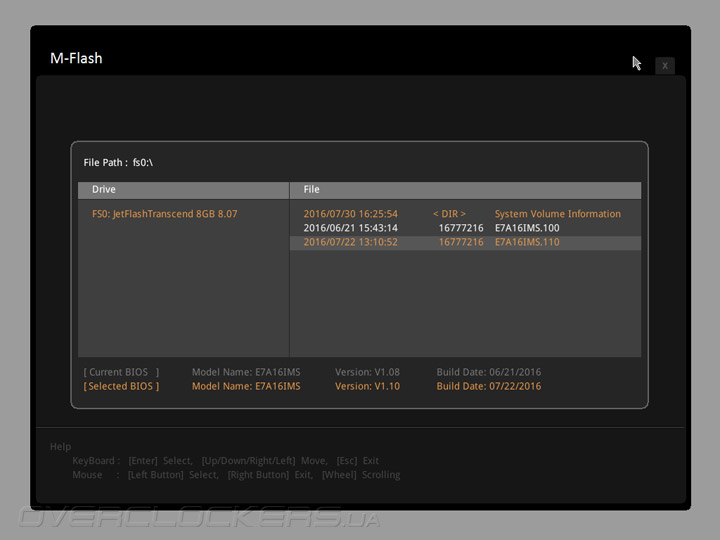

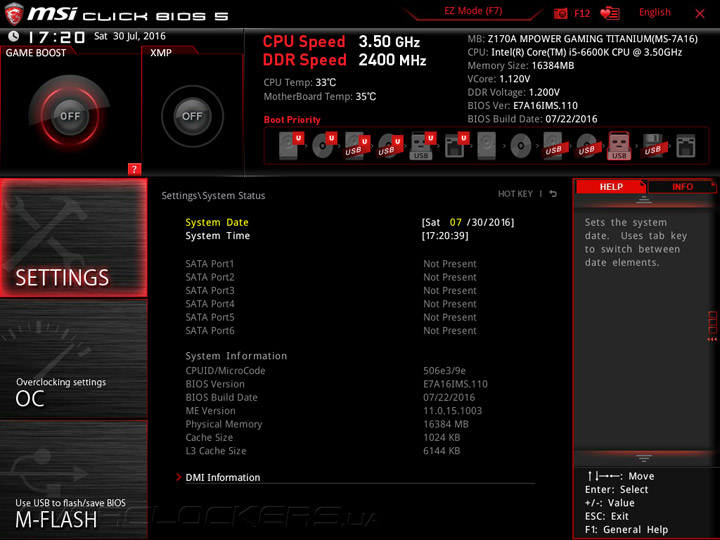

Тестирование проводилось с начальной версией прошивки 1.00. Обновление можно проводить при помощи фирменного средства MFlash. Промежуточные тестовые версии этим способом интегрировались без каких-либо затруднений.

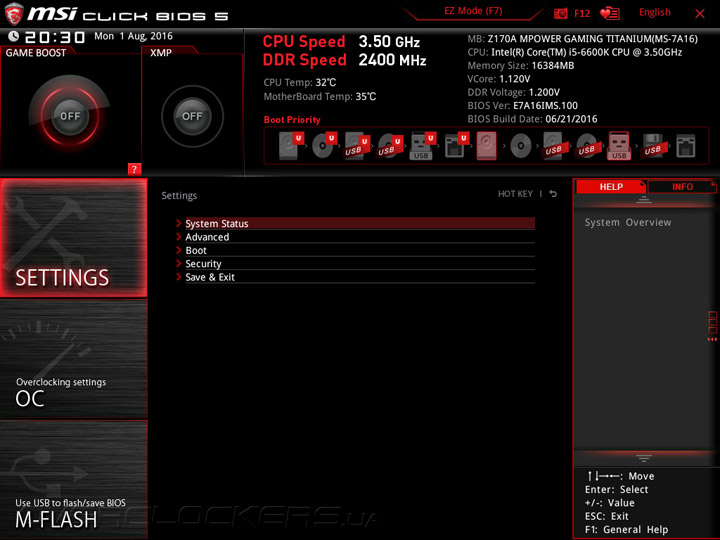

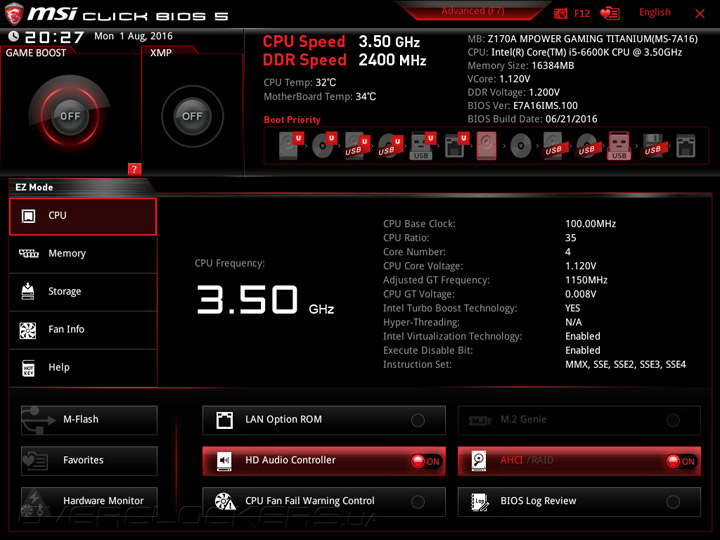

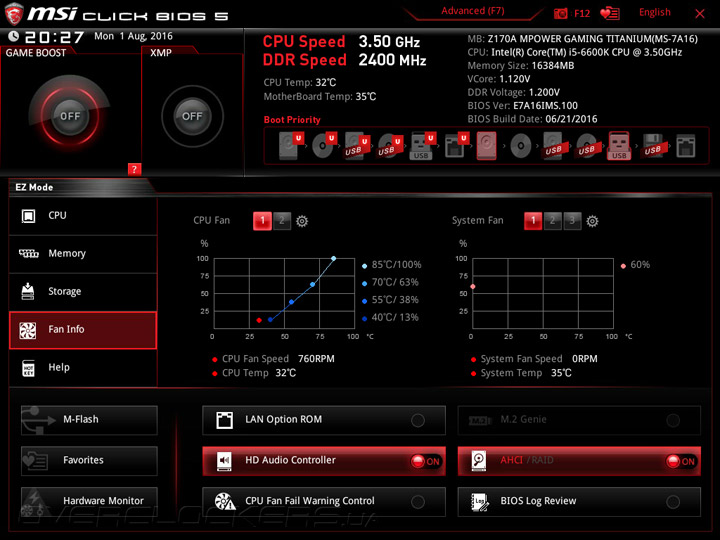

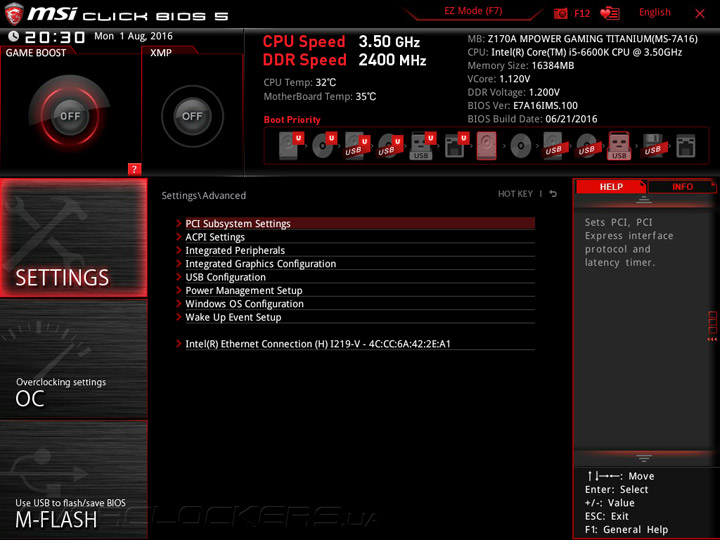

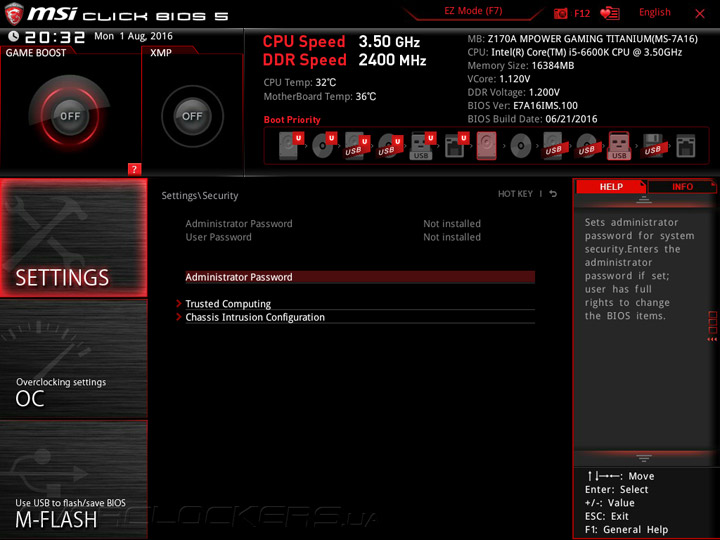

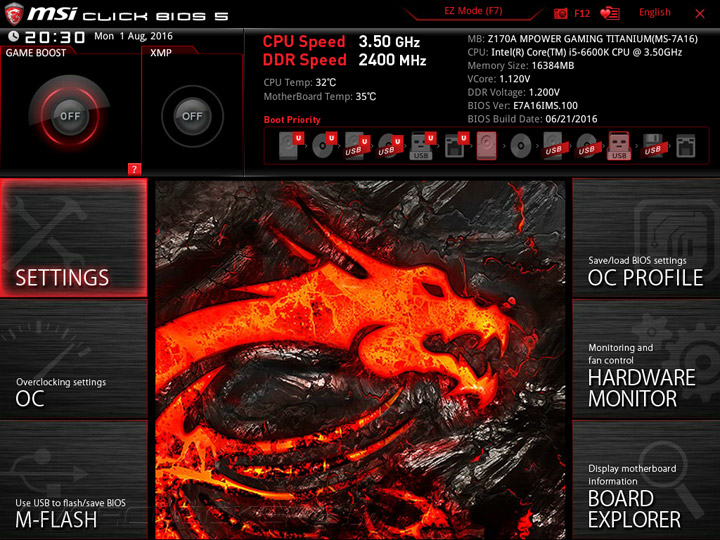

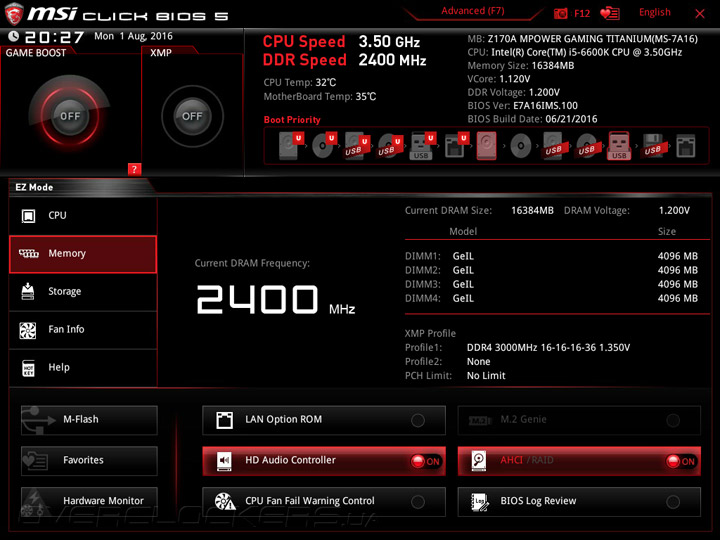

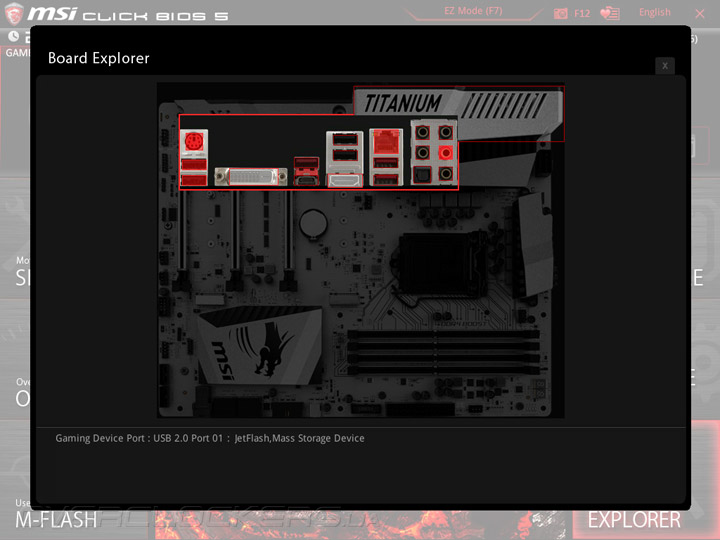

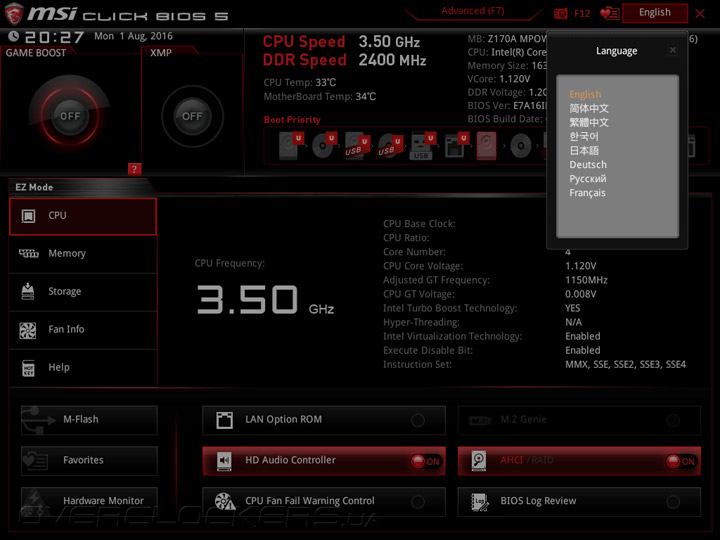

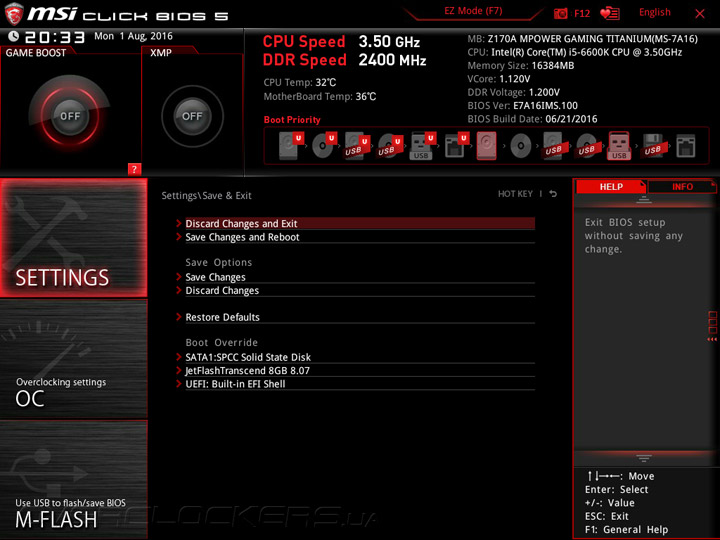

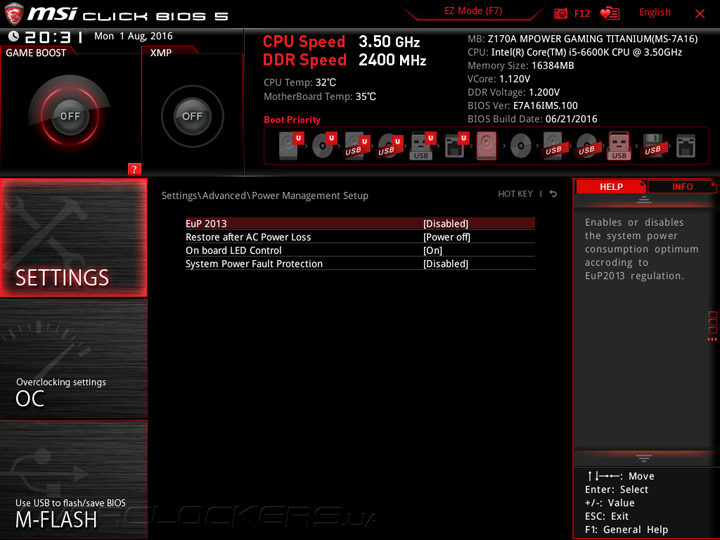

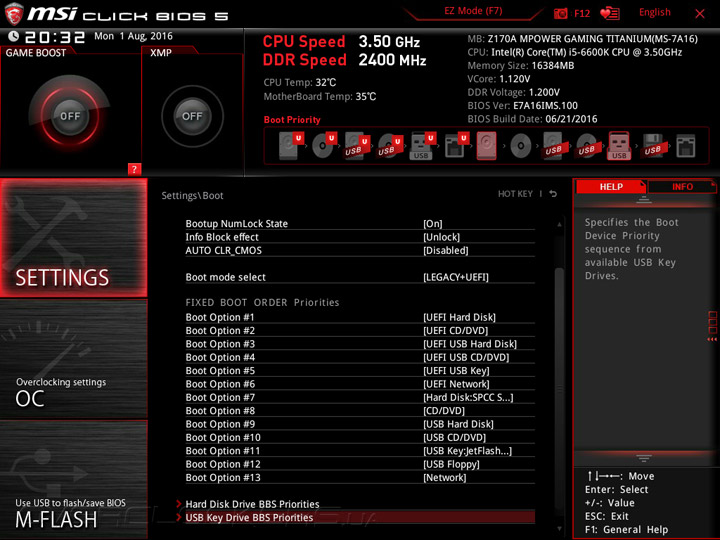

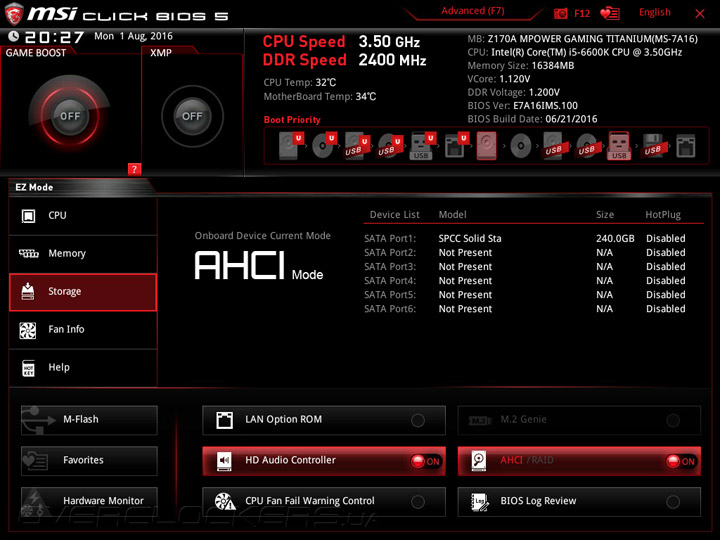

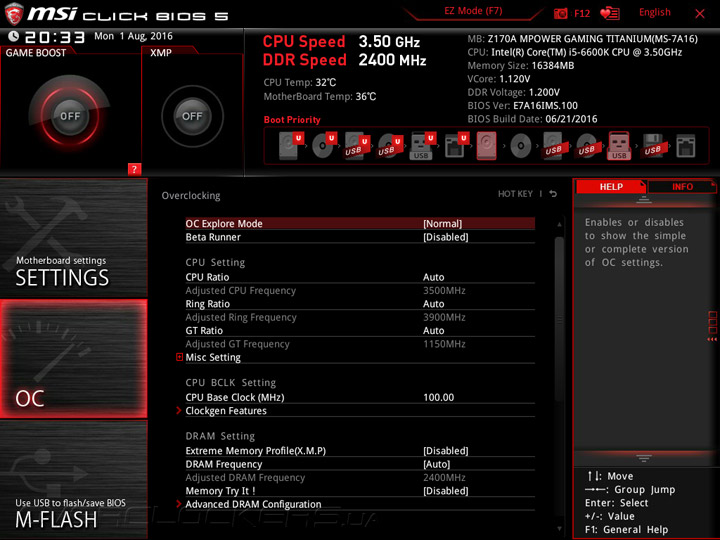

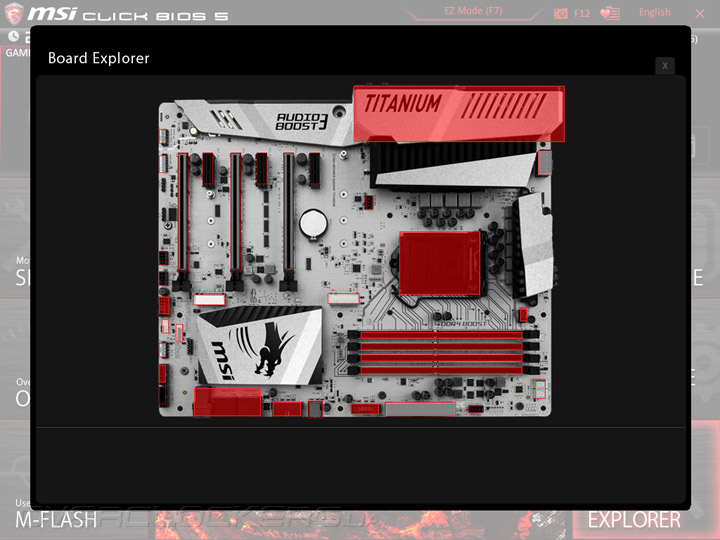

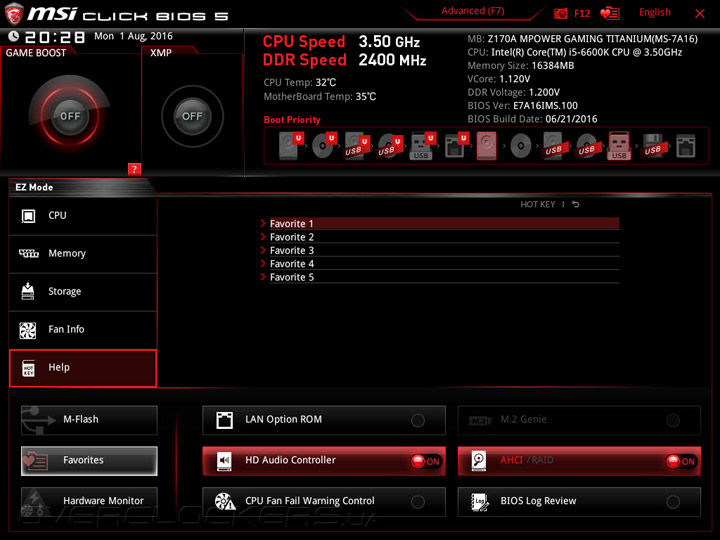

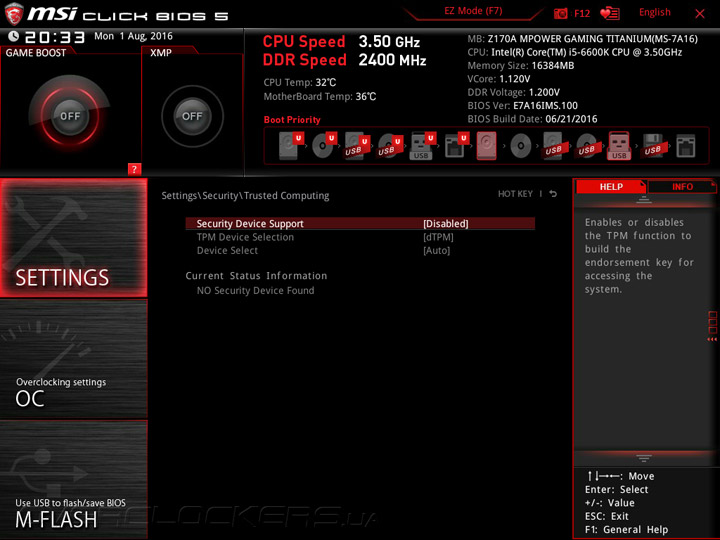

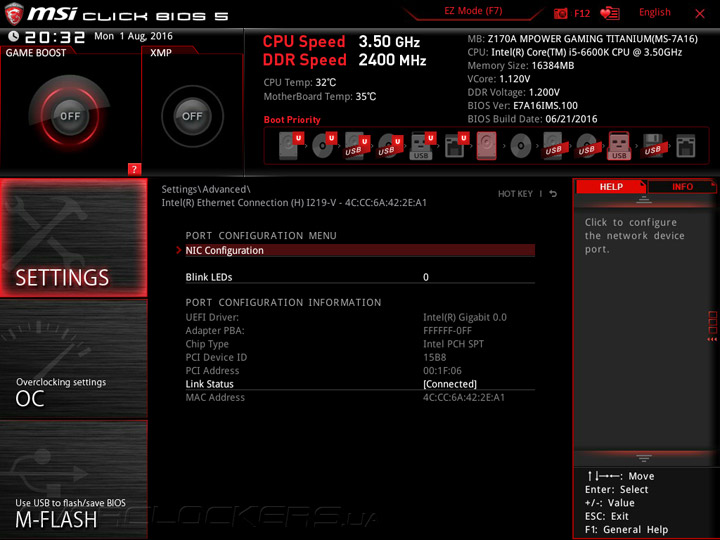

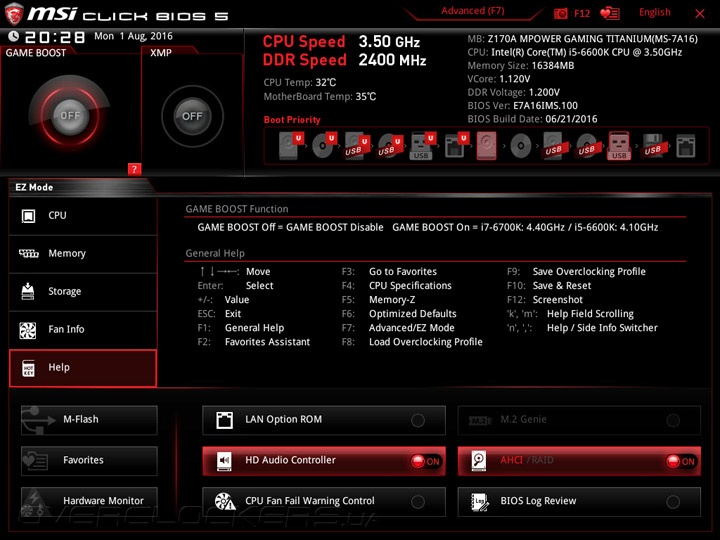

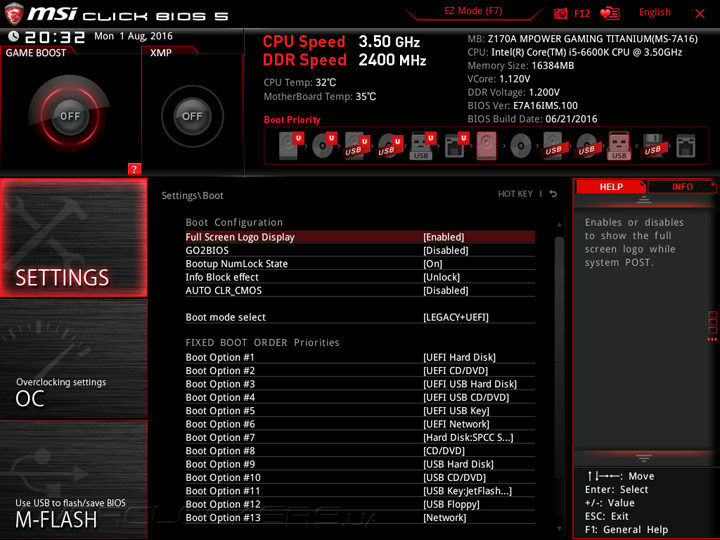

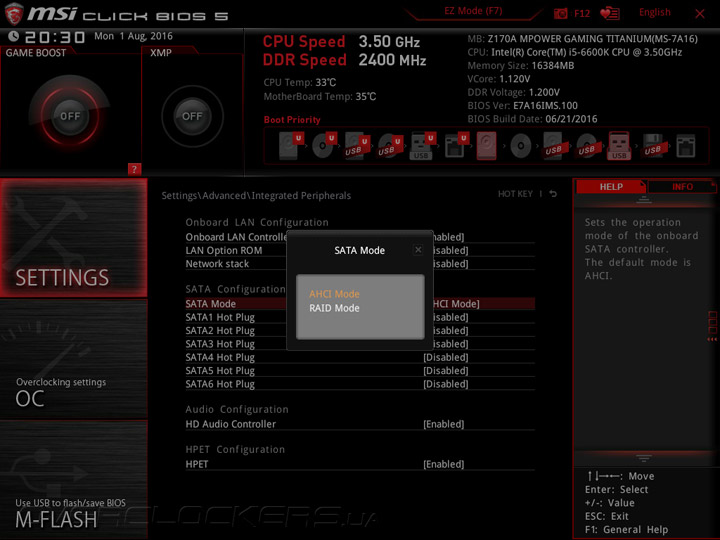

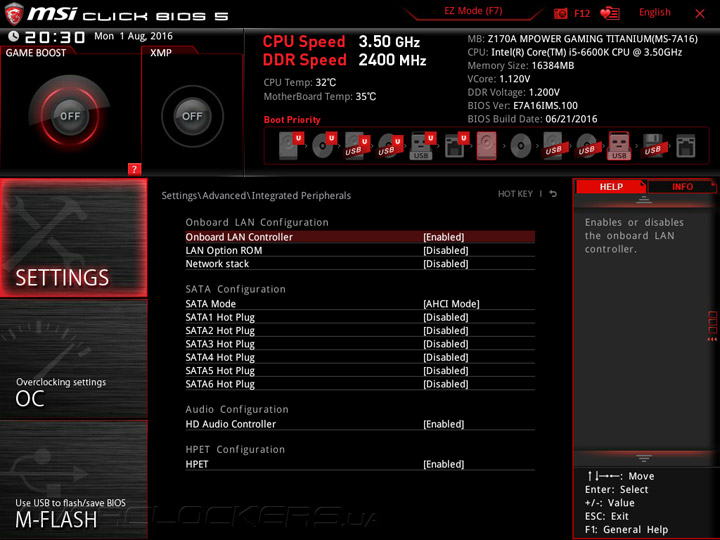

Стиль оформление ничуть не изменился. Есть начальный и расширенный режим работы с настройками.

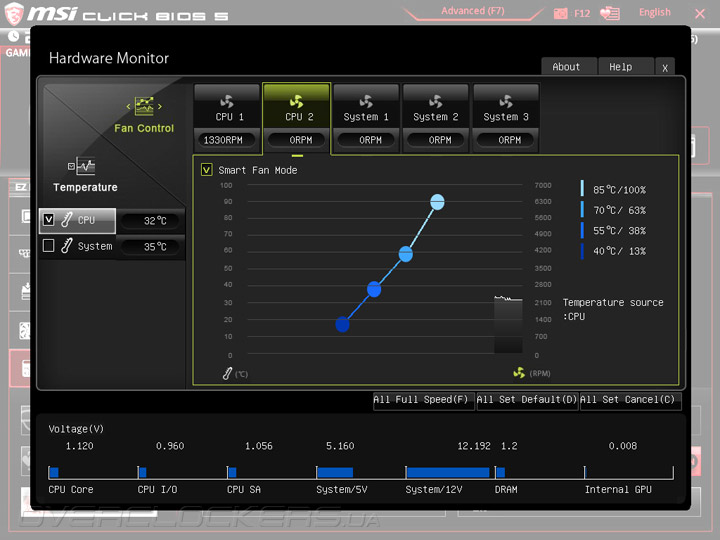

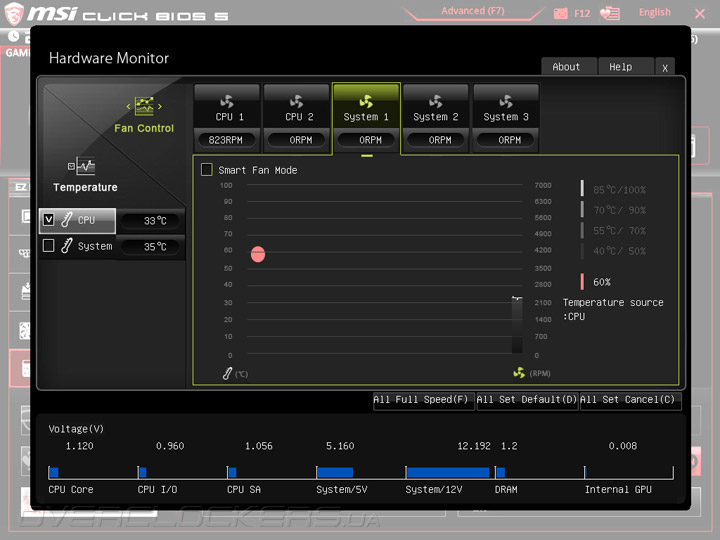

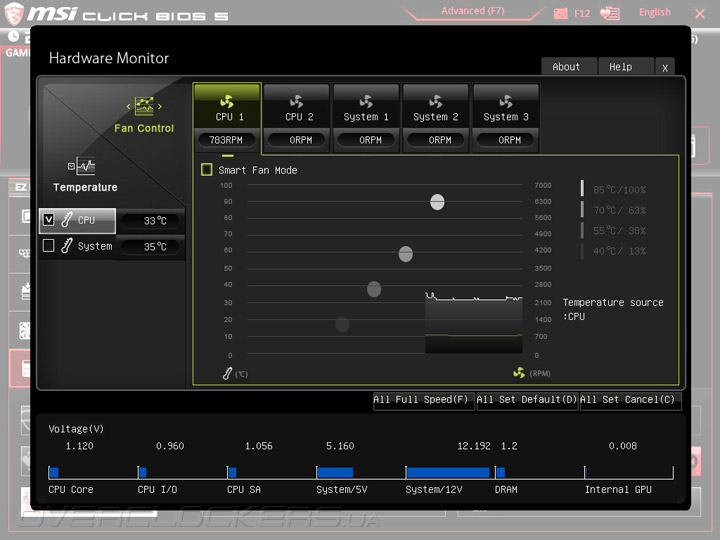

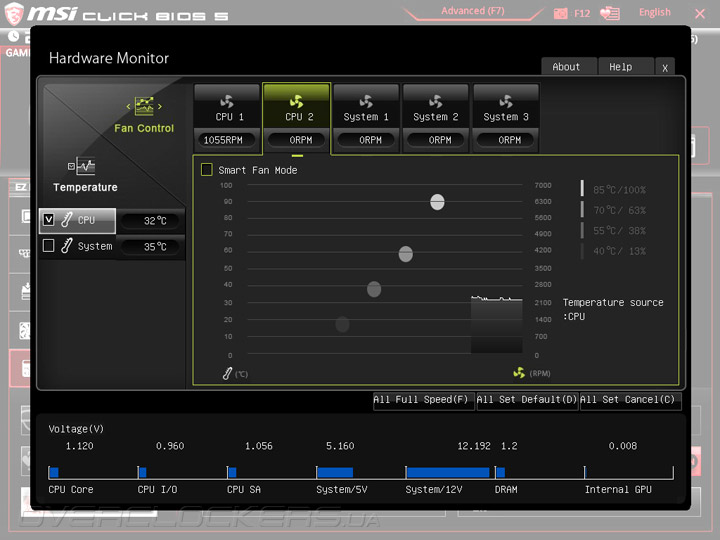

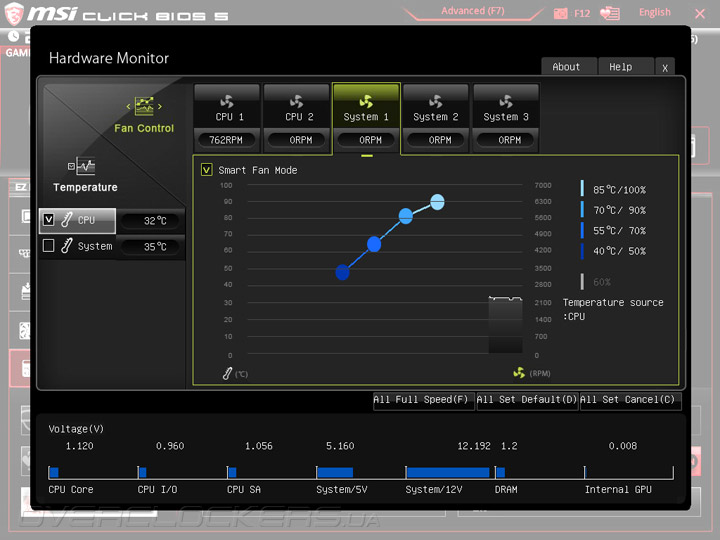

Всего пять охладителей могут подключаться к плате. Для двух процессорных регулировка оборотов происходит посредством изменения скважности ШИМ, а у трёх корпусных меняется питающее напряжение.

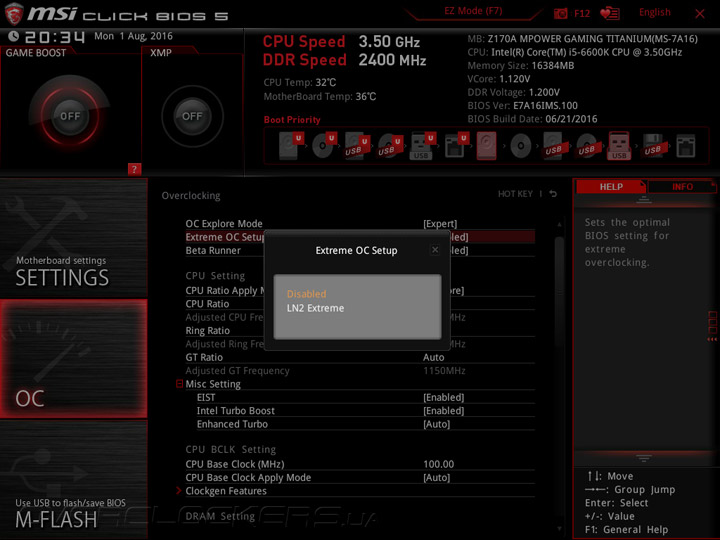

Всего есть один профиль с готовым сценарием по разгону системы. Контроль подсветки в среде UEFI фактически отсутствует.

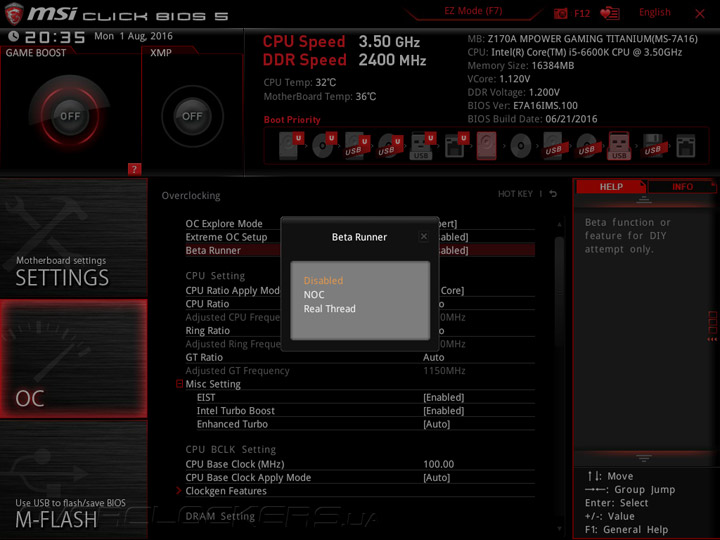

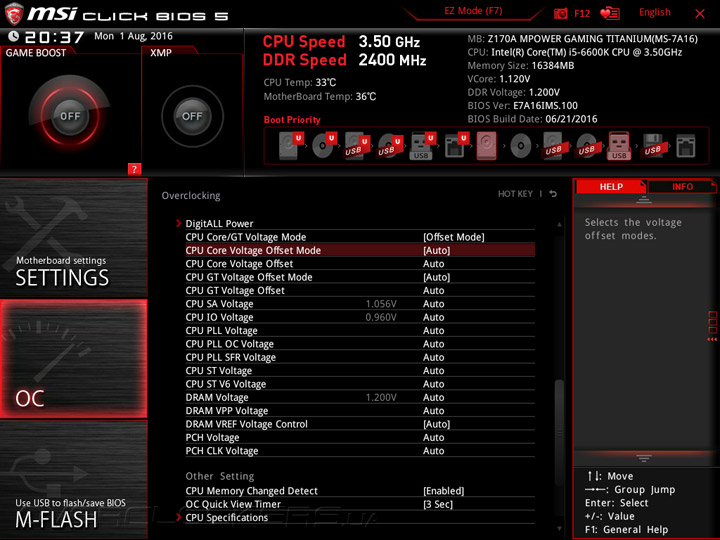

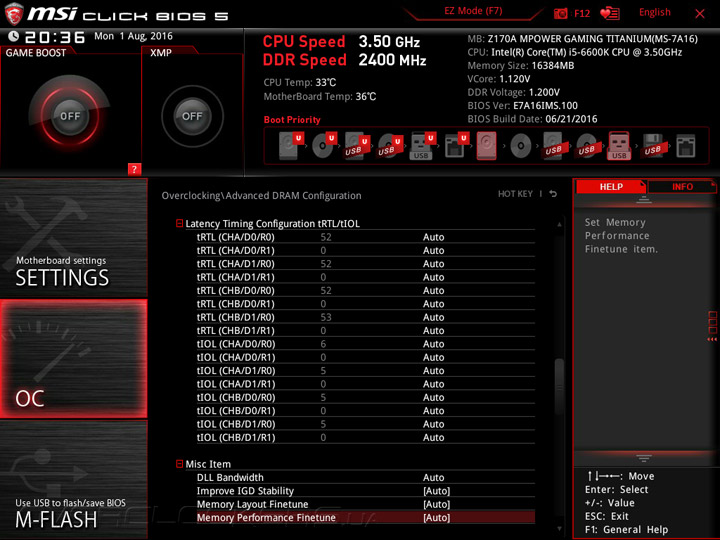

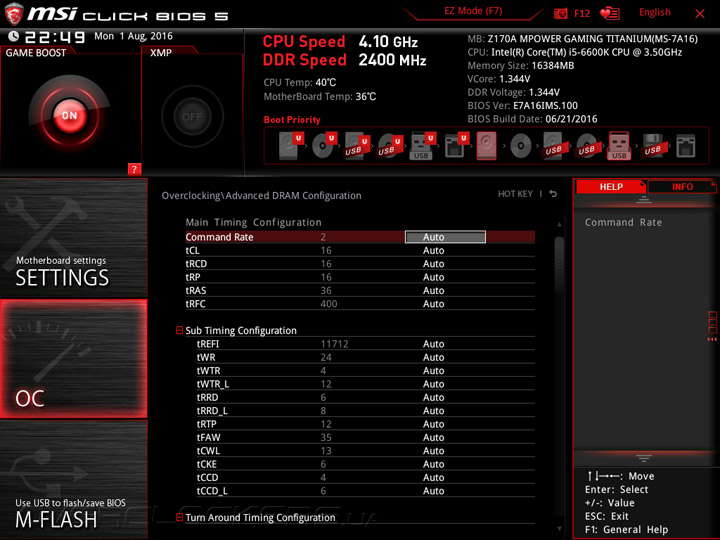

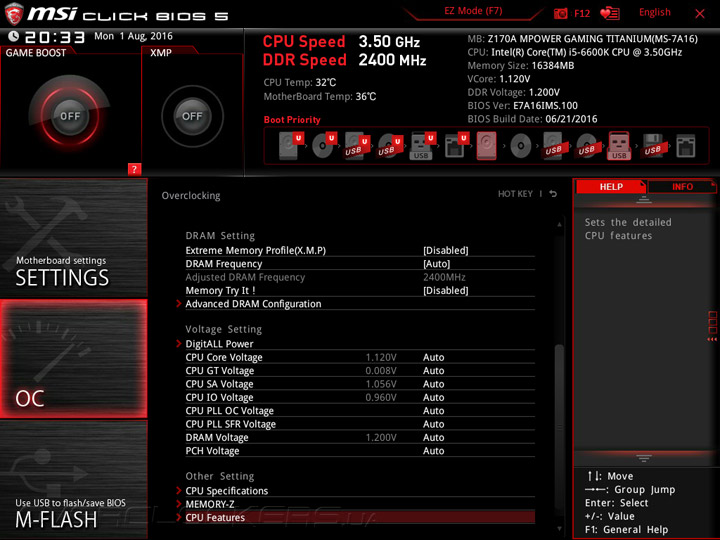

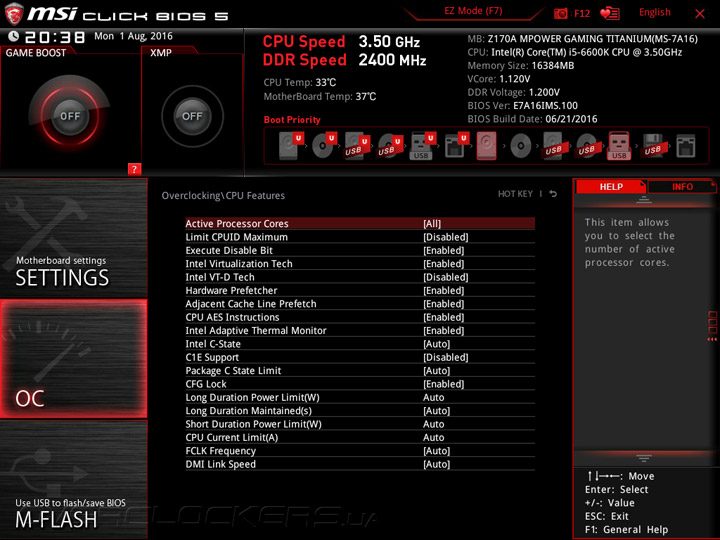

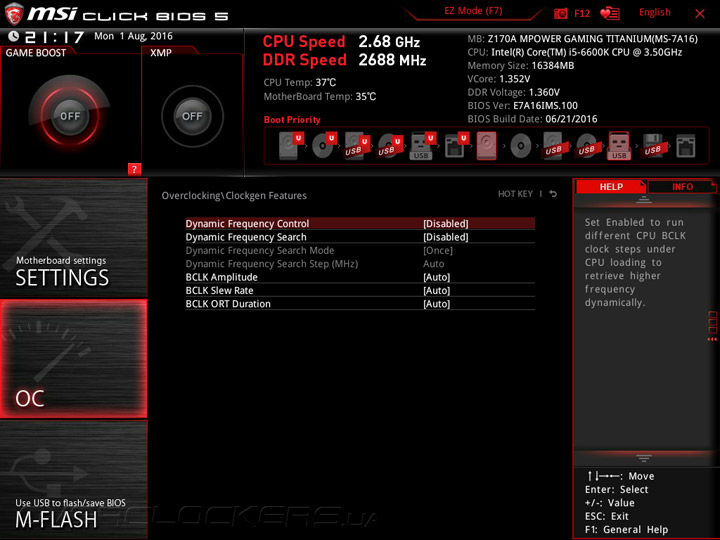

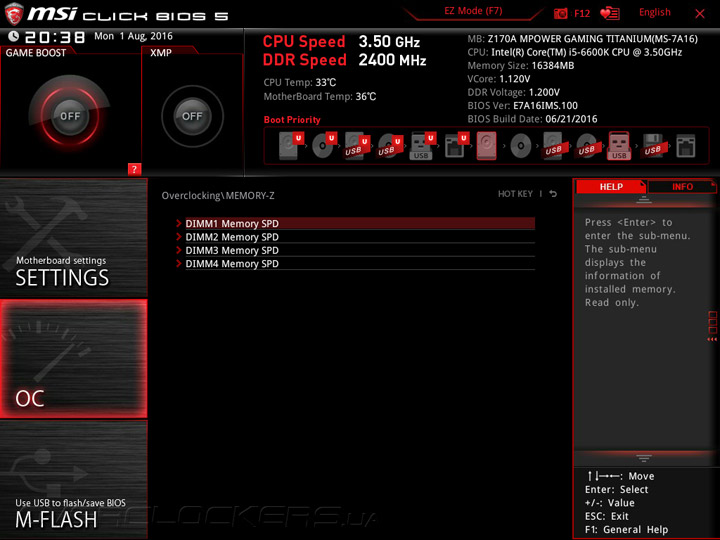

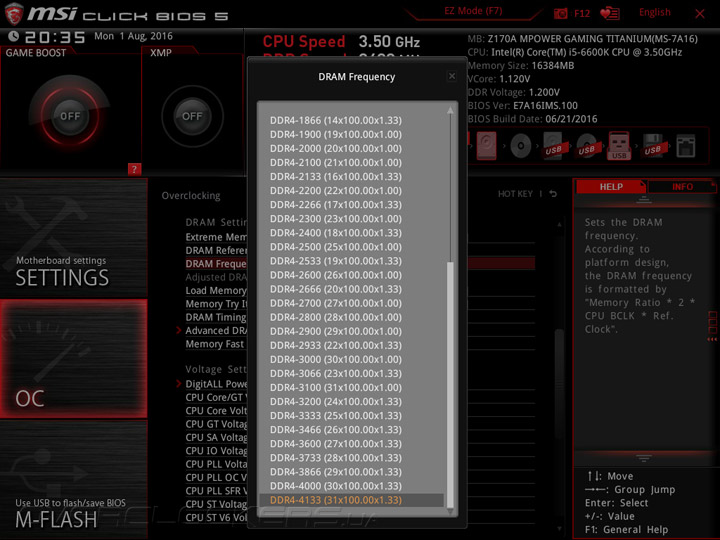

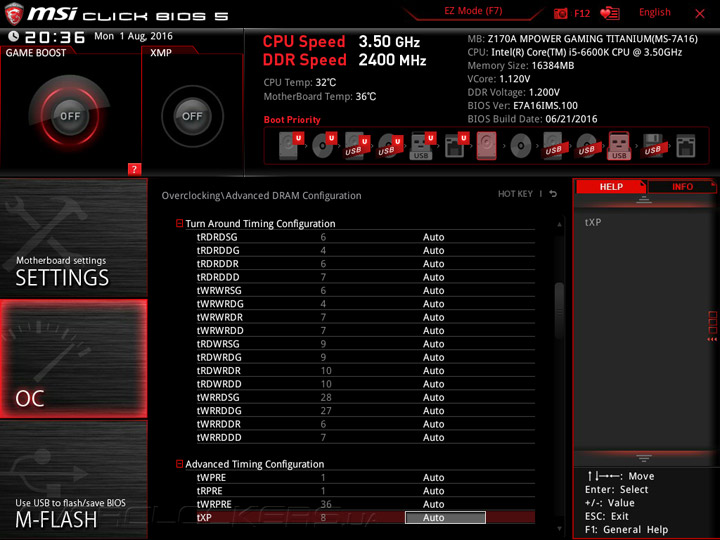

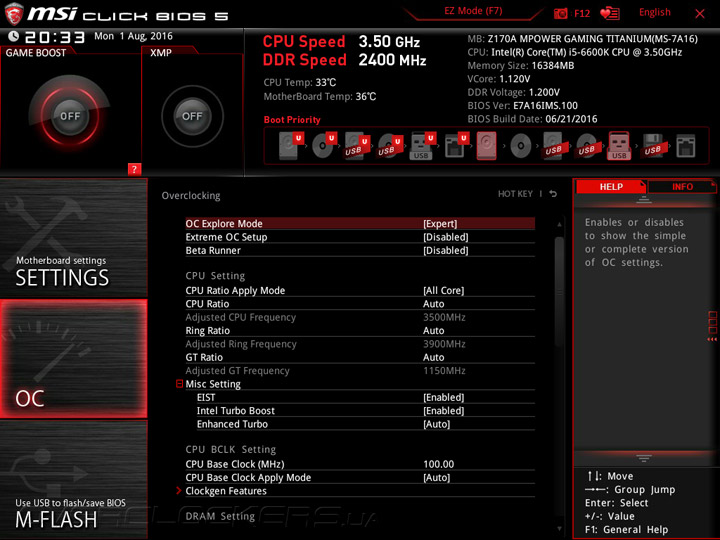

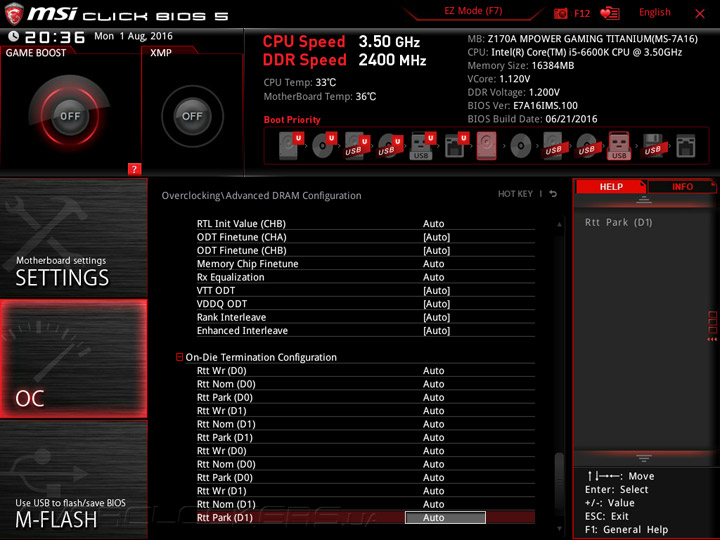

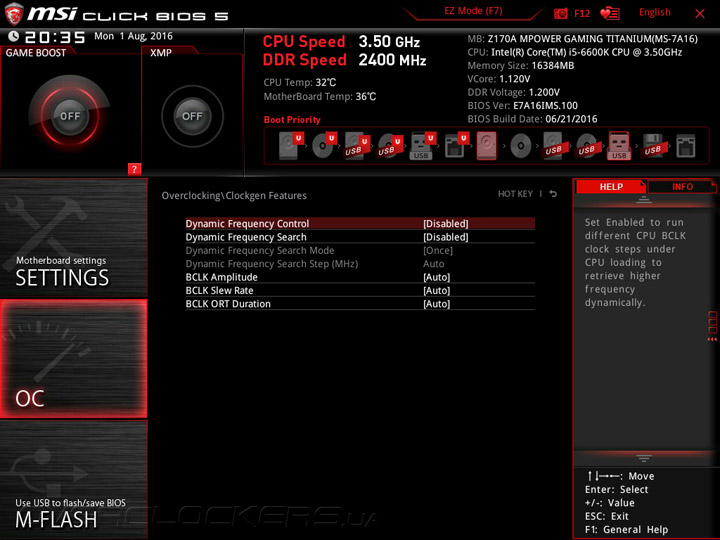

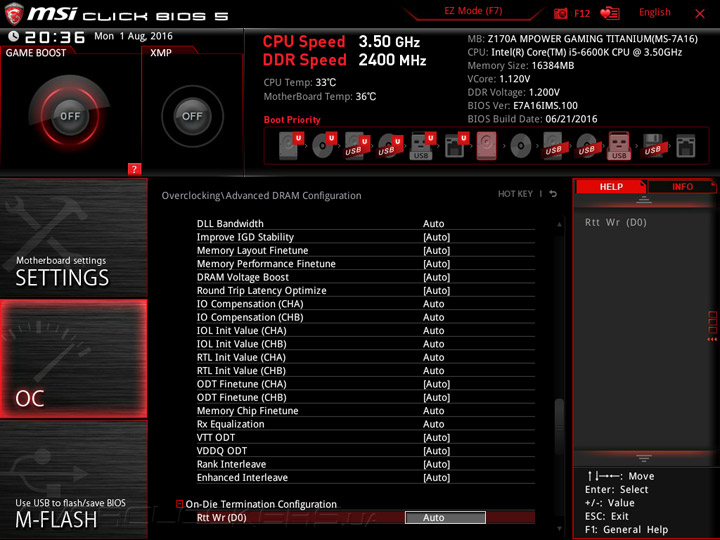

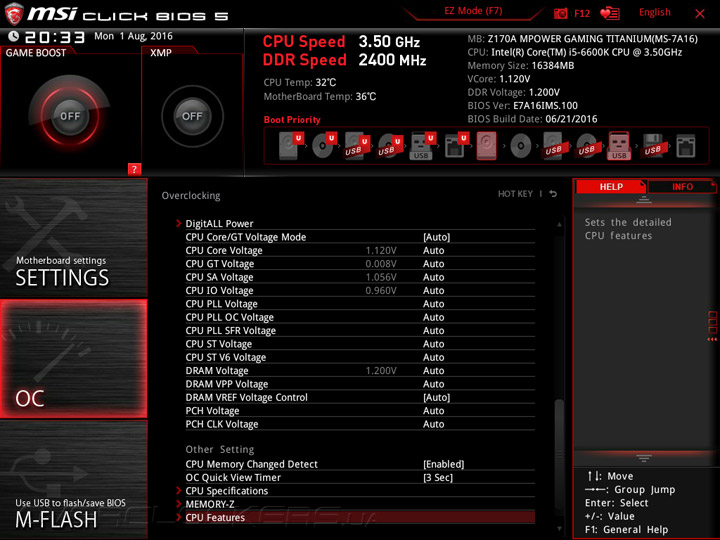

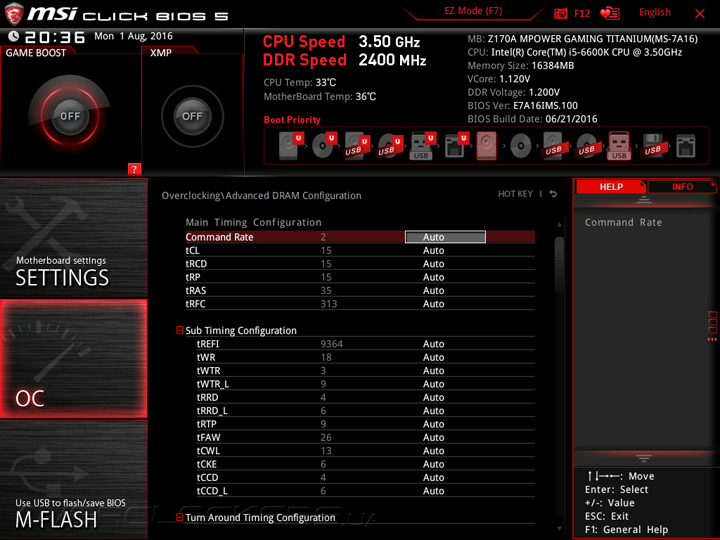

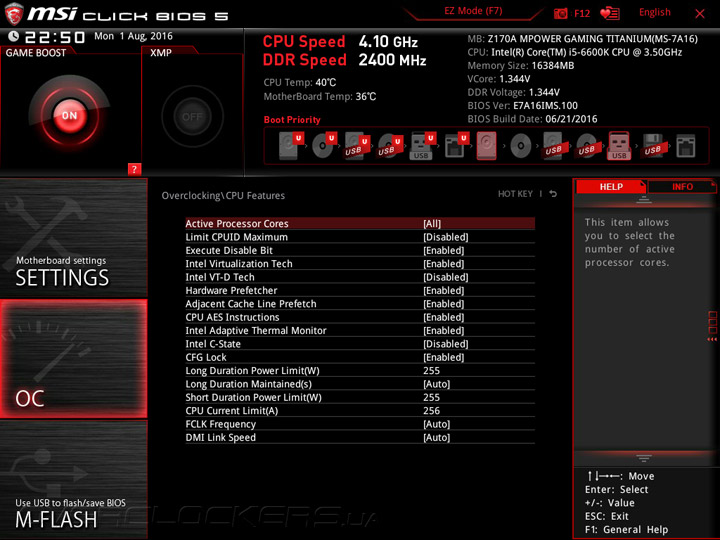

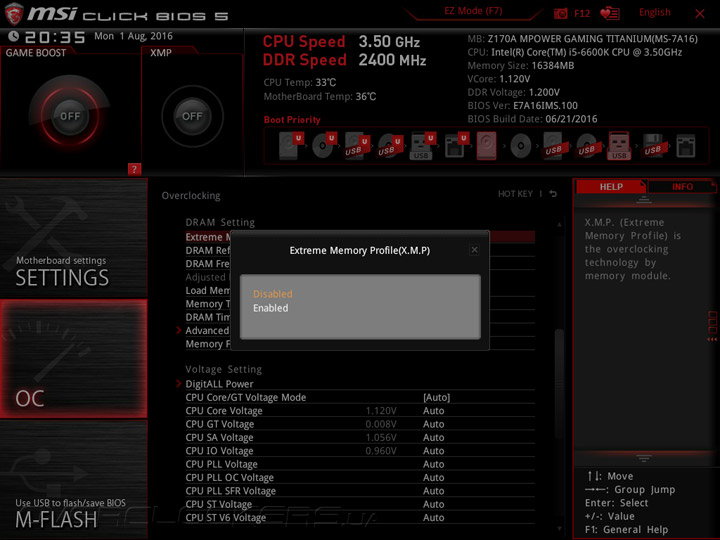

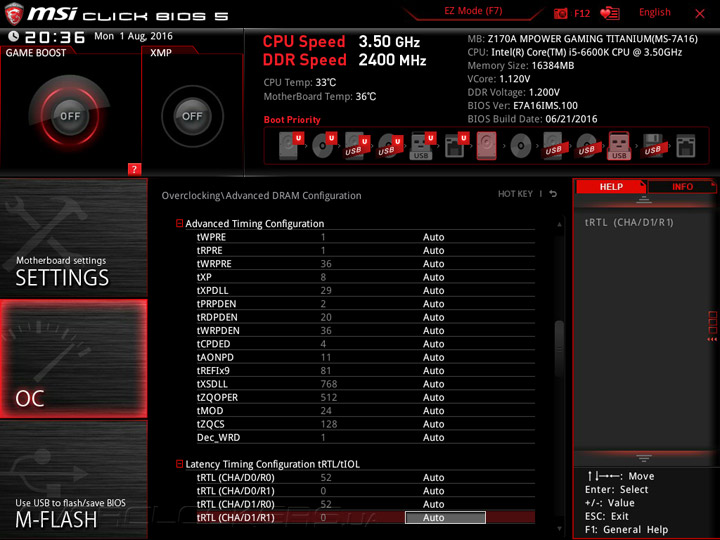

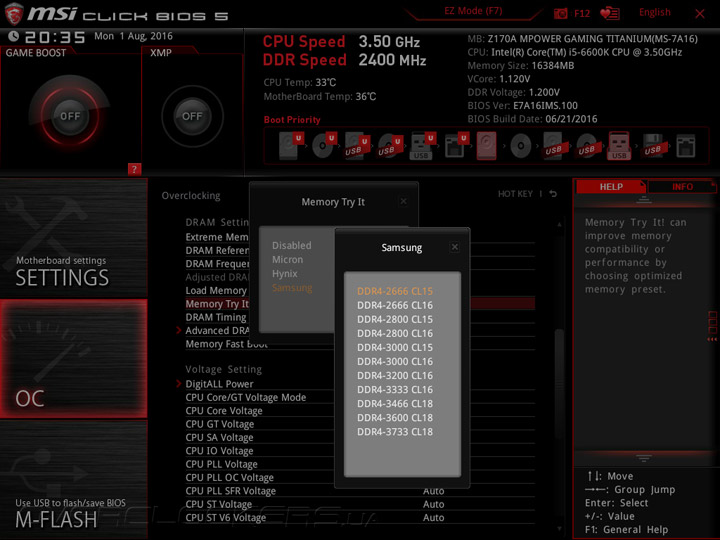

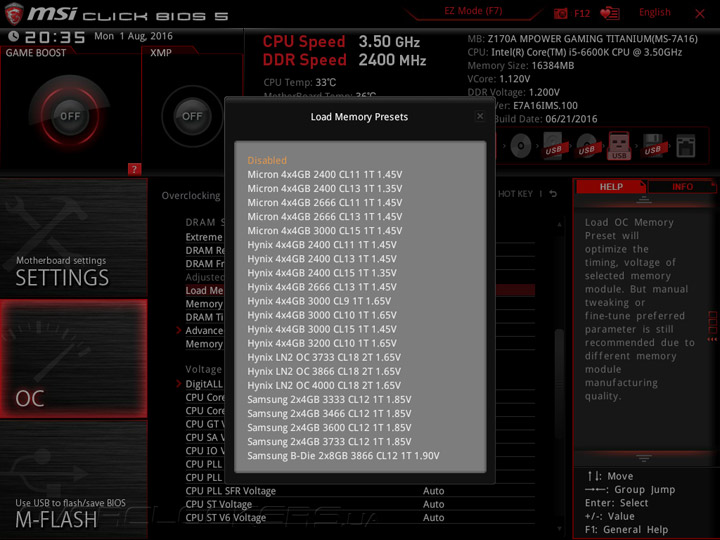

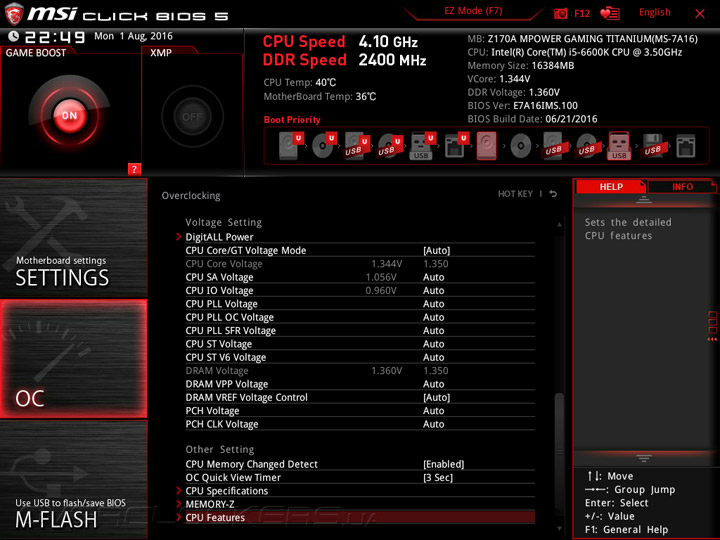

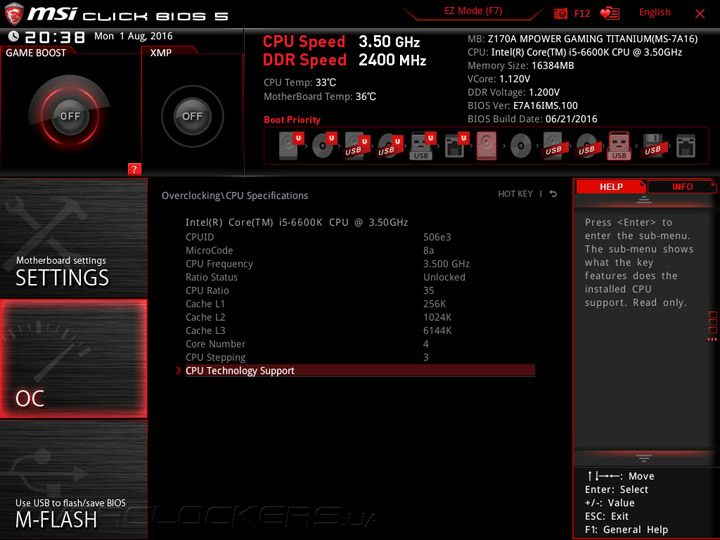

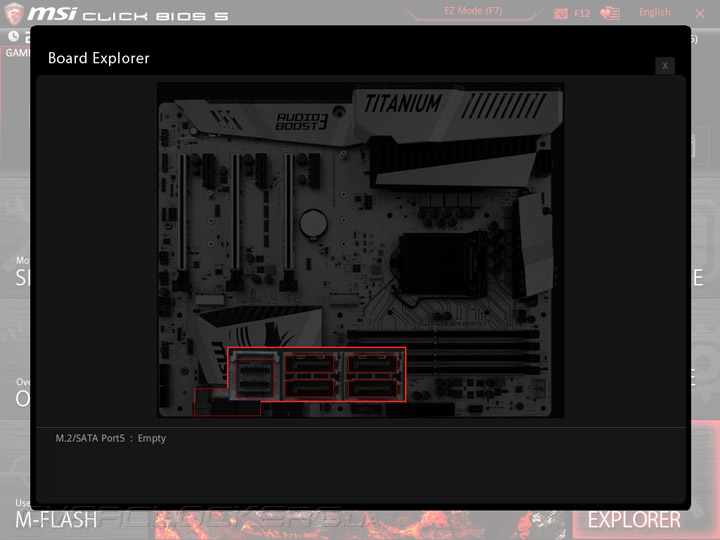

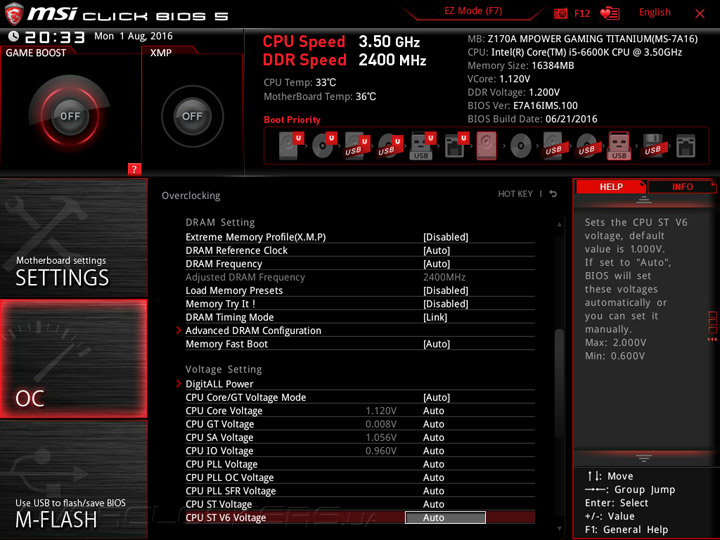

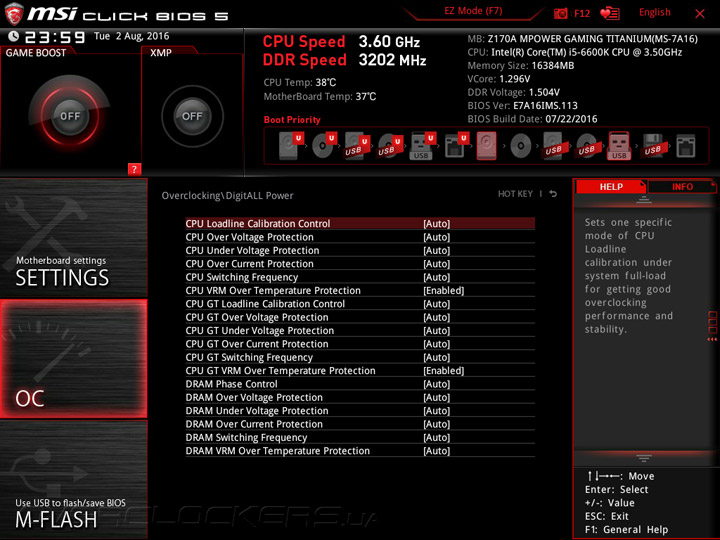

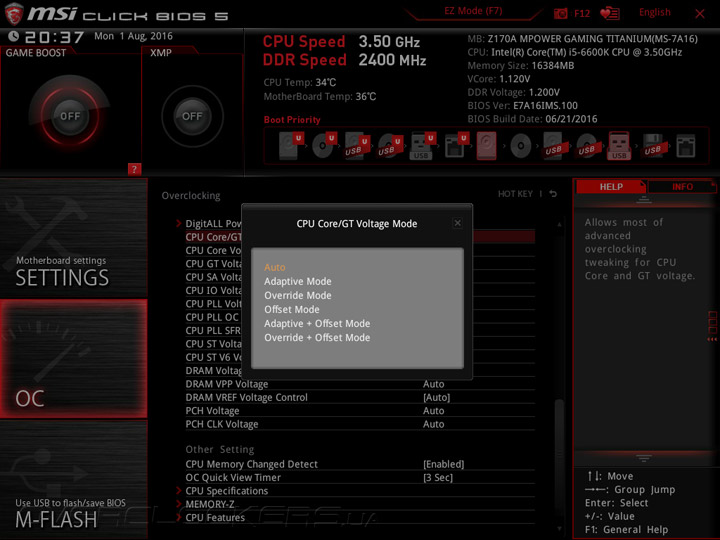

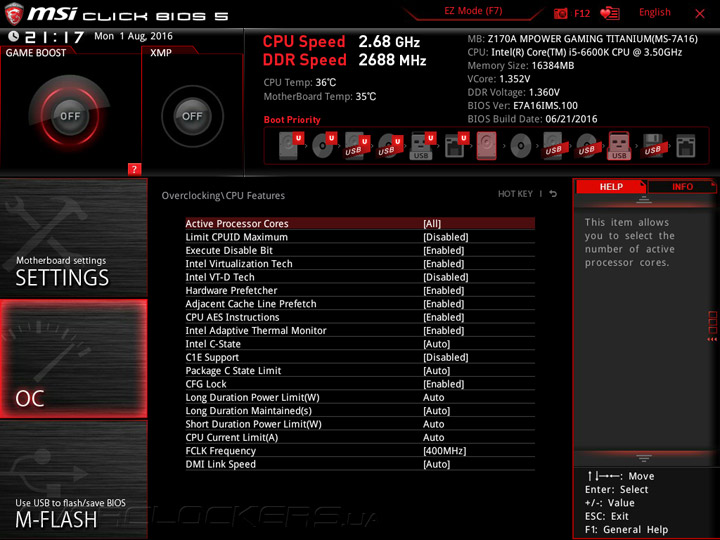

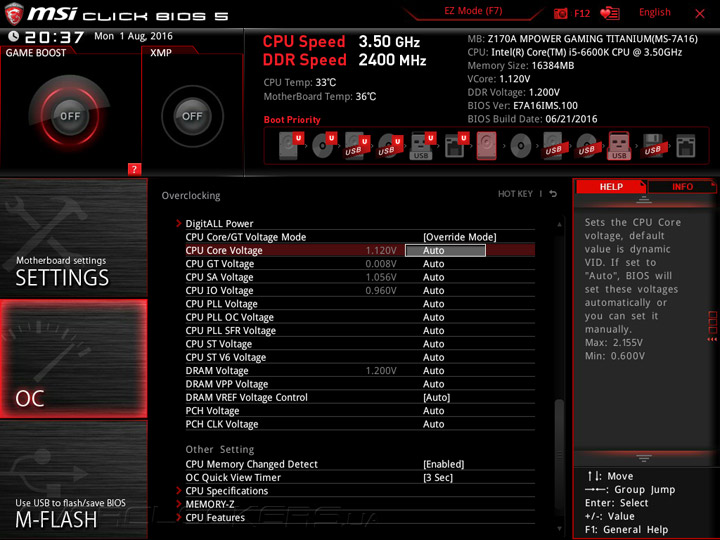

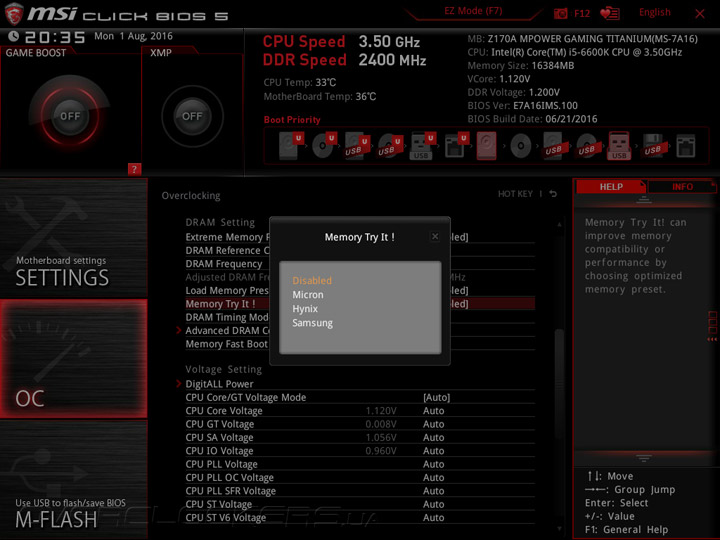

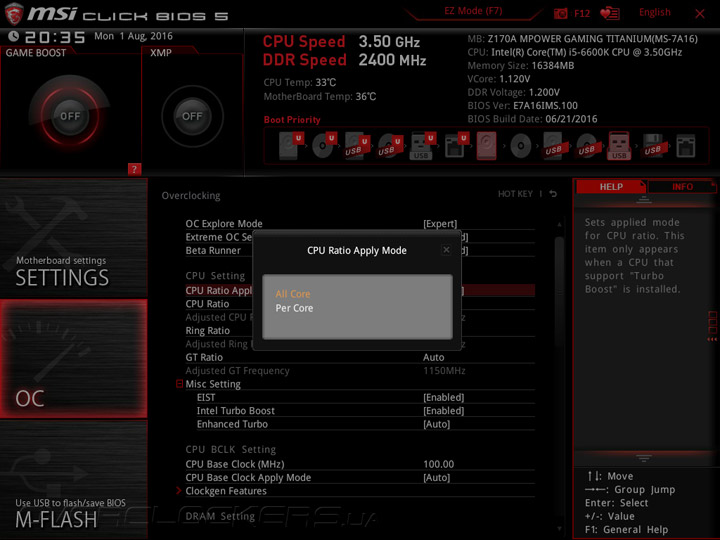

Средства по тонкой настройке системы в точности повторяют возможности модели Z170A XPower Gaming Titanium Edition.
Наиболее важные параметры собраны в таблице:
| Параметр | Диапазон регулировки | Шаг |
|---|---|---|
| CPU Base Clock (МГц) | 70–655,25 | 0,06...0,13 |
| CPU Ratio (Multiplier) | 8–83 | 1 |
| CPU Ratio Mode | Dynamic Mode/Fixed Mode | |
| CPU Core Voltage (В) | 0,6–2,155 | 0,005 |
| CPU Core Voltage Offset (В) | (+/-) 0,005–0,990 | 0,005 |

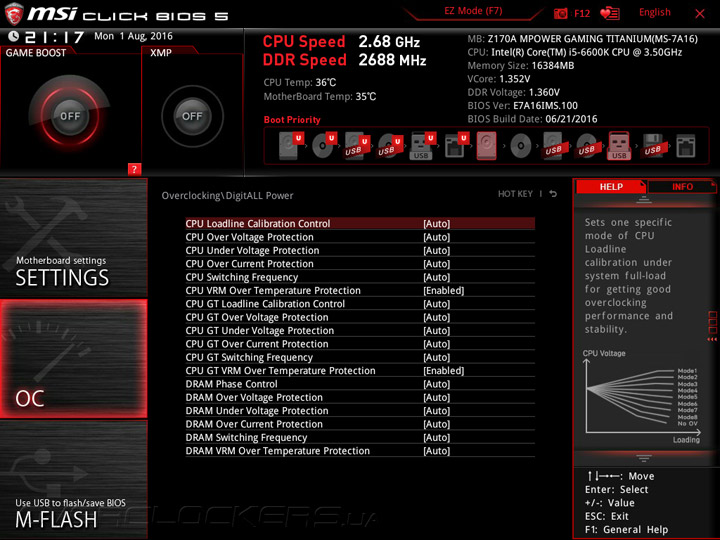

| CPU Loadline Calibration Control | Auto/Mode 1…8 | 1 |
| Ring Ratio (Multiplier) | 8–83 | 1 |
| DRAM Frequency (МГц) | 800–3100 800–4133 |
100 133 |
| DRAM Voltage (B) | 0,6–2,2 | 0,01 |
| CPU SA Voltage (В) | 0,6–2,0 | 0,01 |
| CPU IO Voltage (В) | 0,6–2,0 | 0,01 |
| PCH Voltage (В) | 0,6–2,0 | 0,01 |
| GT Ratio (Multiplier) | 8–60 | 1 (50 МГц) |
| CPU GT Voltage (В) | 0,6–2,155 | 0,005 |
| CPU GT Voltage Offset (В) | (+/-) 0,005–0,990 | 0,005 |

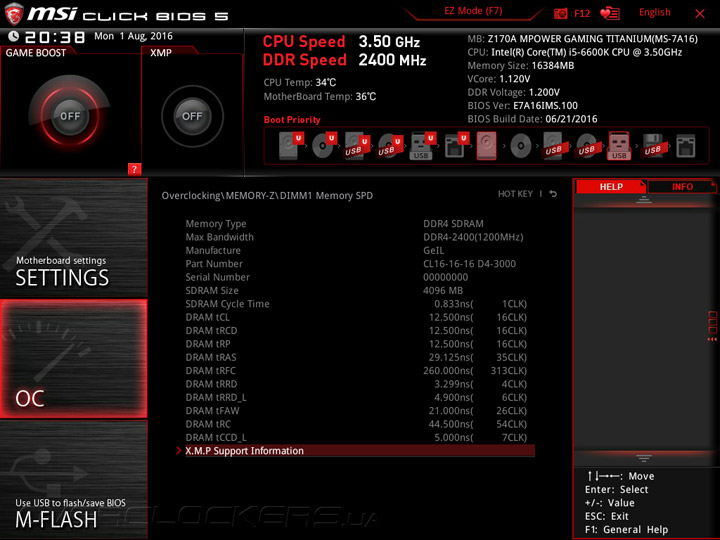

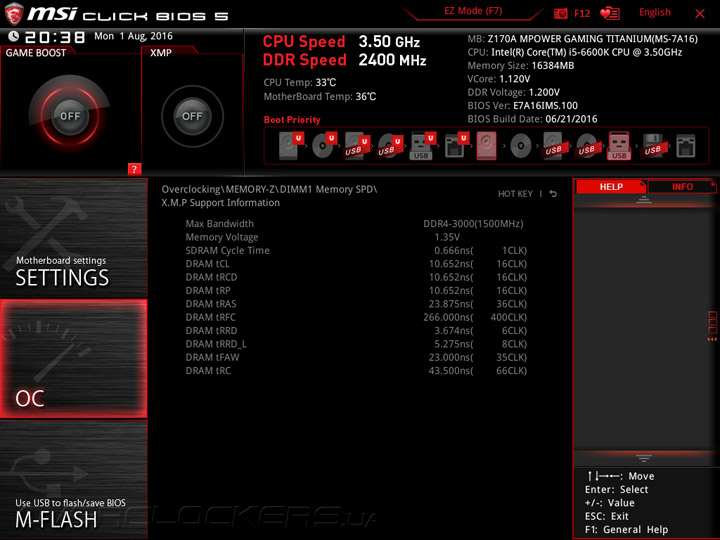

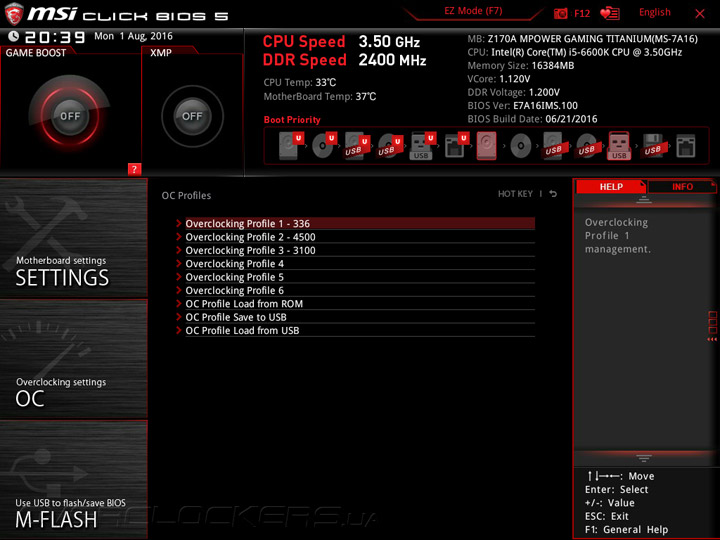

В наличии шесть профилей для хранения настроек системы. Визуальный осмотр компонентов посредством Board Explorer работал без замечаний.
Комплектное ПО
Статус продукта подразумевает наличие интересных решений в сфере программных дополнений, и они здесь действительно есть.
| Программное обеспечение | |
|---|---|
| Фирменное | Command Center, Dragon Eye, Fast Boot, Live Update 6, MSI Gaming APP, M-Cloud, RAMDisk, Super Charger, USB Speed Up |
| Звуковое | Nahimic 2 |
| Сетевое | MSI Gaming Lan Manager, XSplit Gamecaster (лицензия на 1 год), WTFast |
| Дополнительное | Intel Extreme Tuning Utility, CPU-Z MSI GAMING |

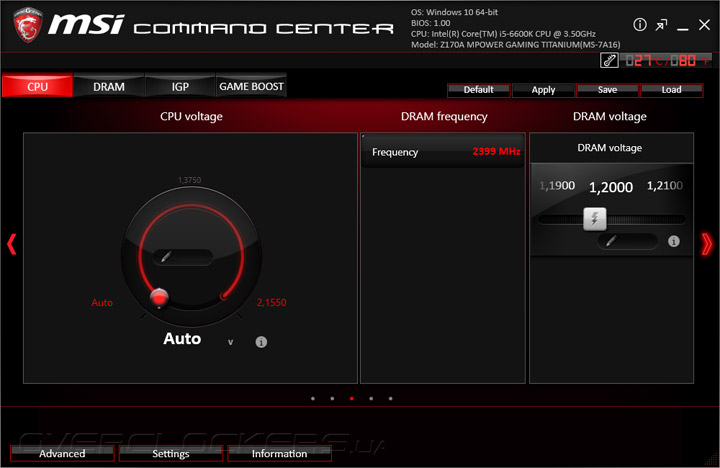

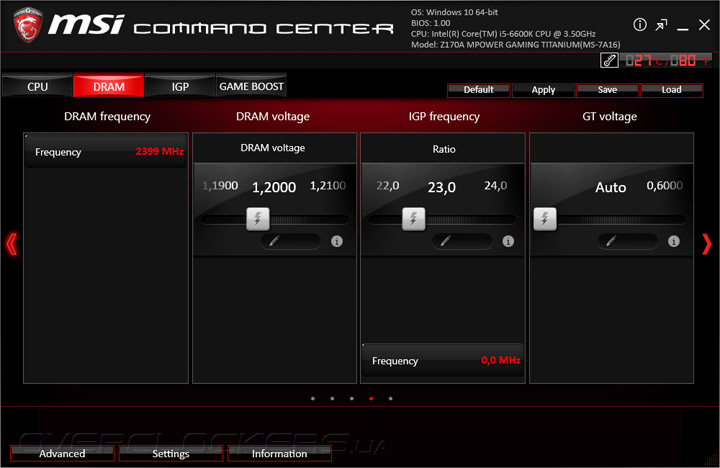

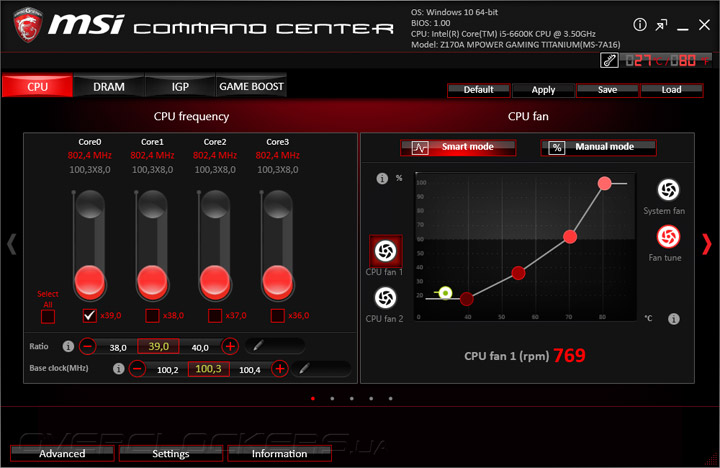

Command Center поможет новичкам освоится с возможностями по настройке системы.

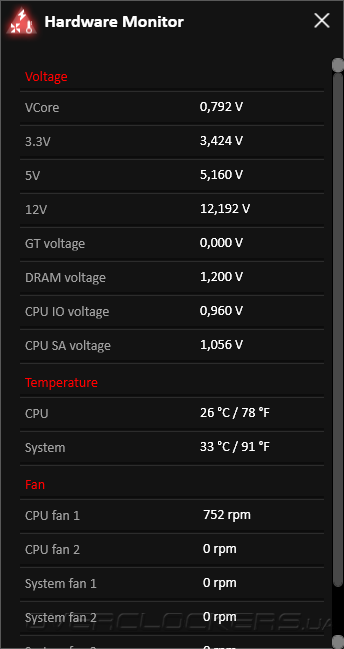

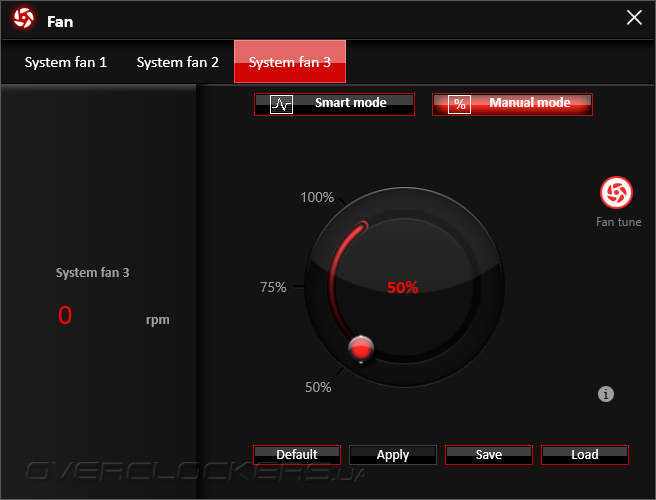

Среди дополнительных возможностей можно отметить модуль по контролю за параметрами в режиме реального времени.

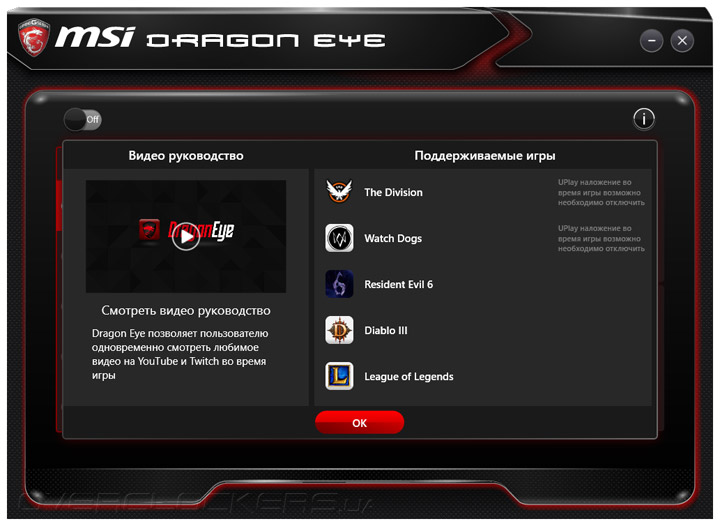

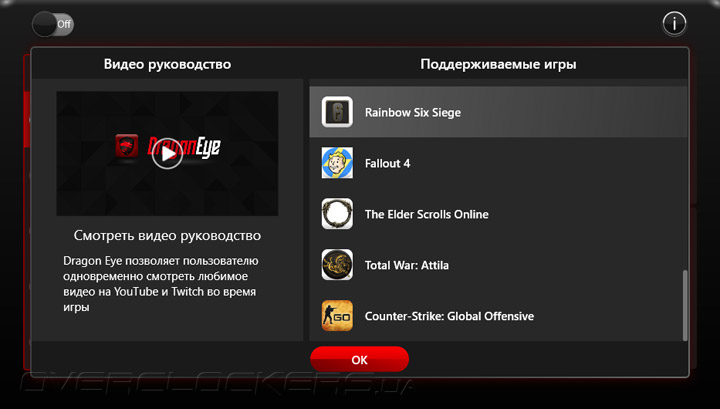

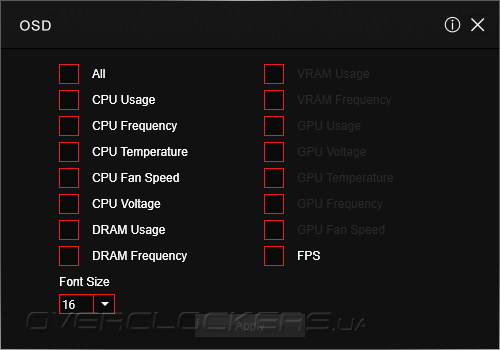

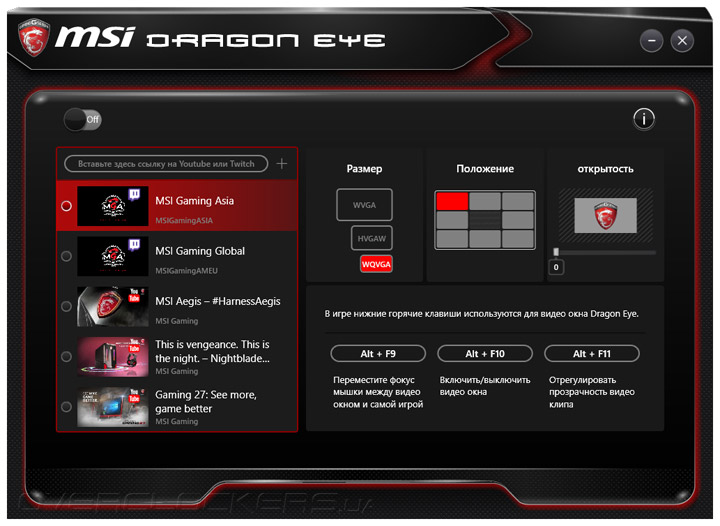

Dragon Eye — новинка от MSI. Судя по задумке, она позволяет во время игры просматривать заранее указанное видео с сервиса twitch или с youtube (в режиме OSD).

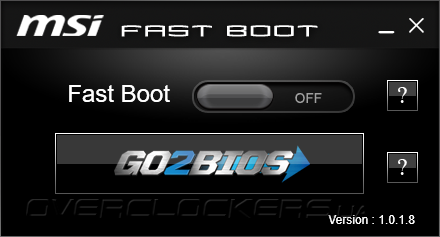

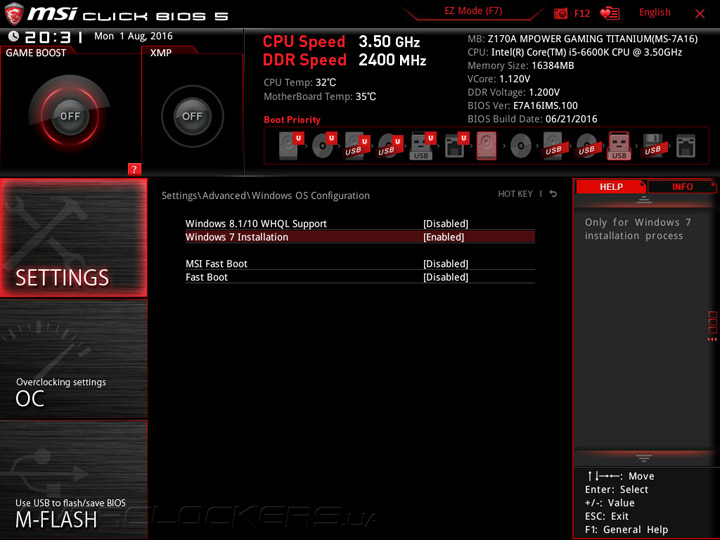

Fast Boot поможет попасть в среду UEFI после перезагрузки операционной системы.

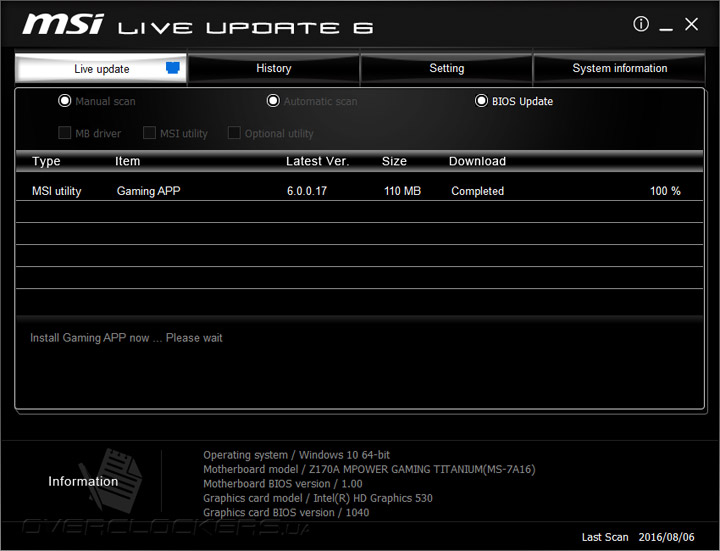

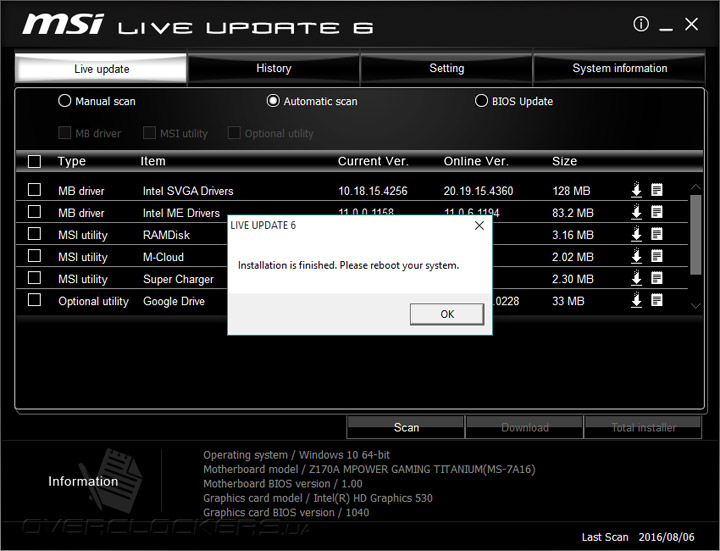

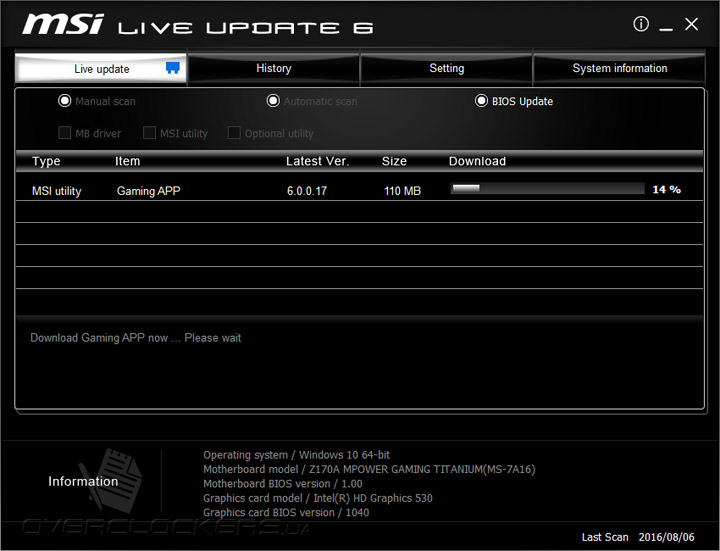

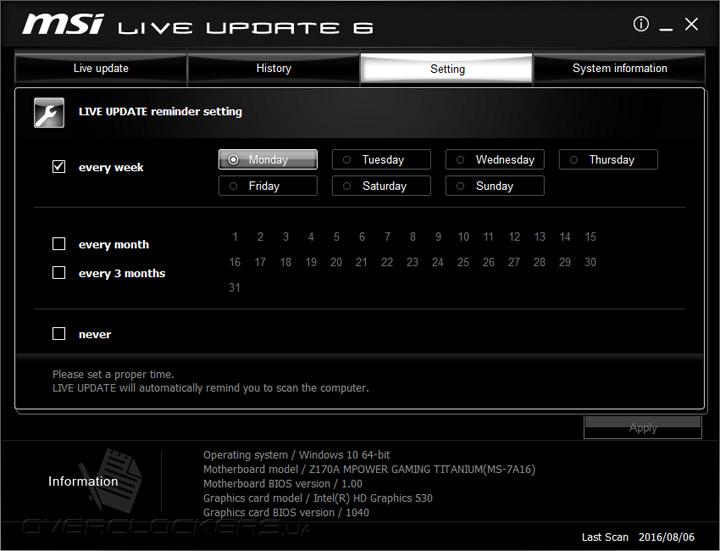

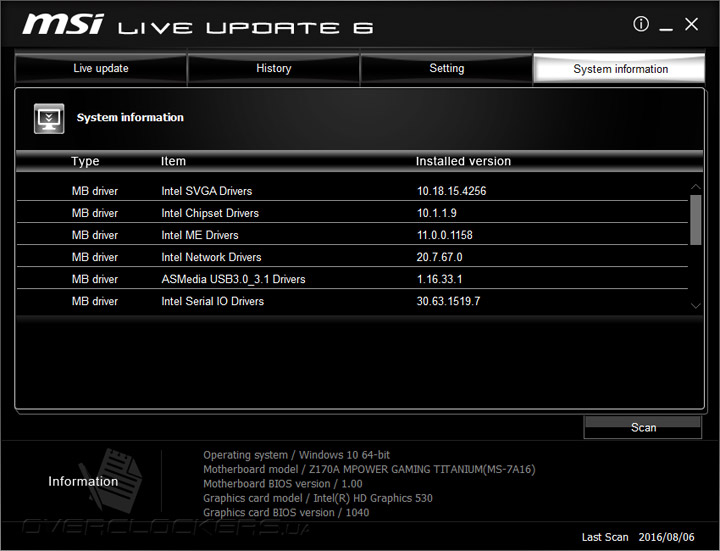

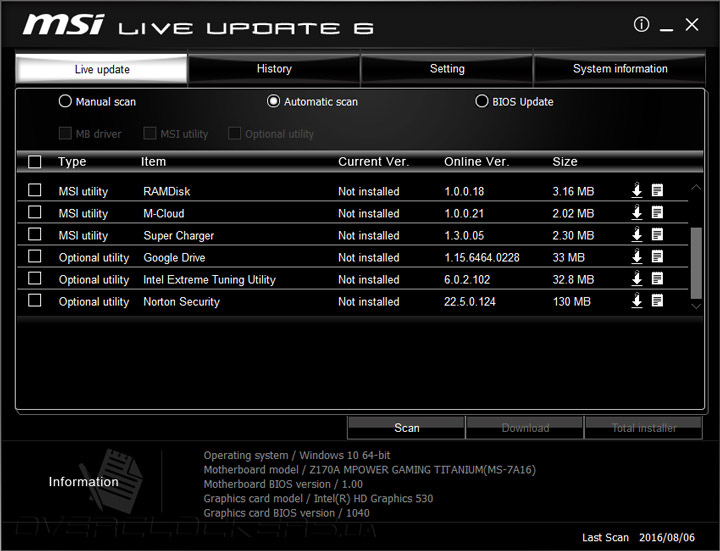

Live Update 6 позволяет следить за актуальностью версий установленных программ и поможет загрузить отсутствующие драйверы или утилиты.

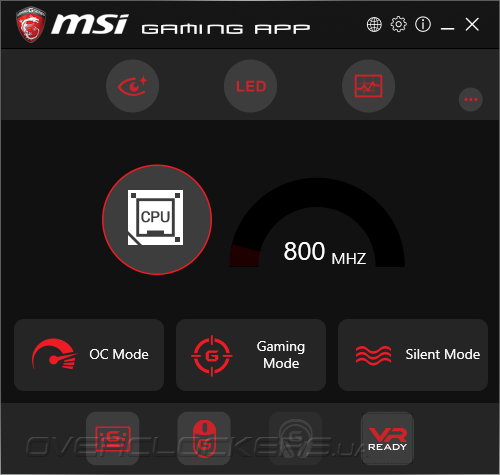

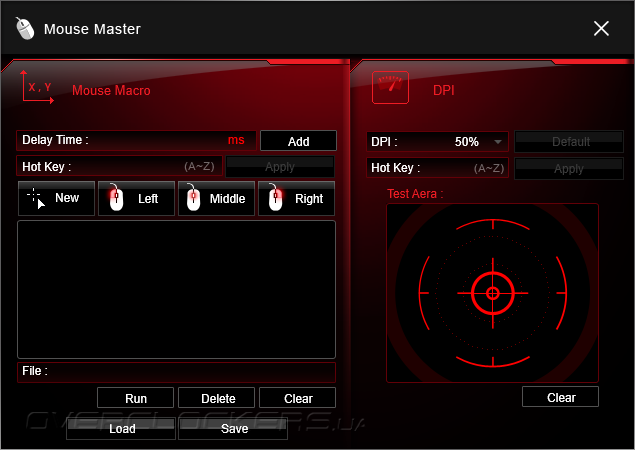

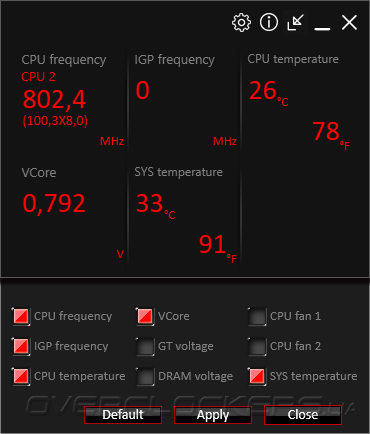

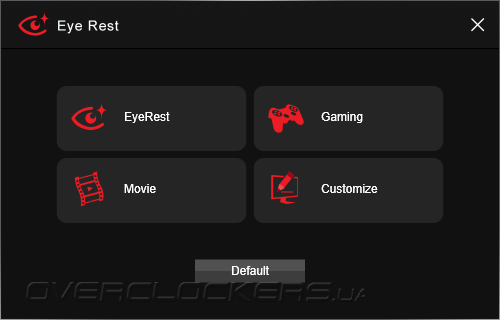

MSI Gaming APP обновилась и теперь предоставляет фактически комплексный набор по работе с системой. Применение профилей по разгону, написание макросов для мыши и клавиатуры, смена «температурного режима» монитора (изменение гамма-кривых), управление подсветкой на плате и работа OSD — всё это теперь сконцентрировано здесь.

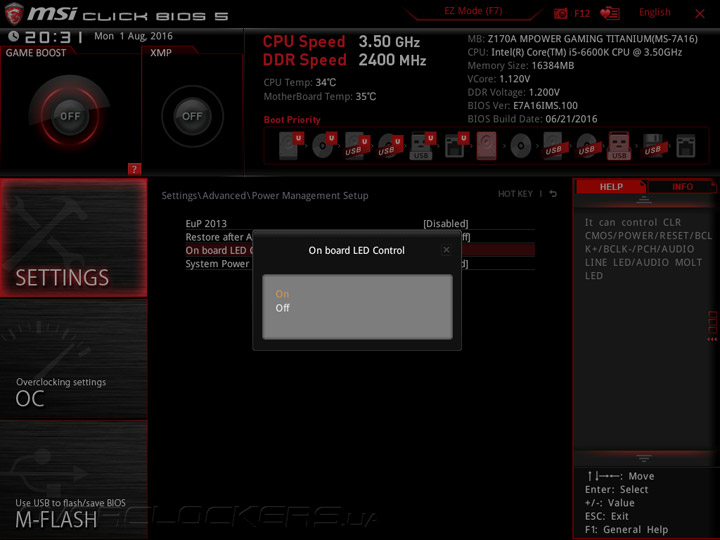

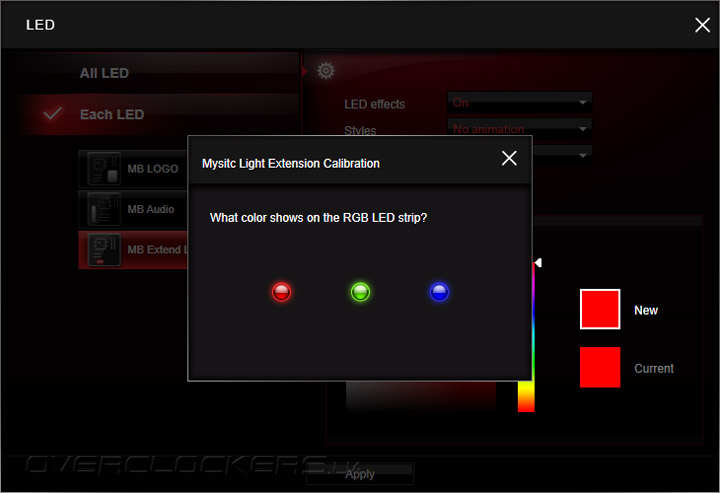

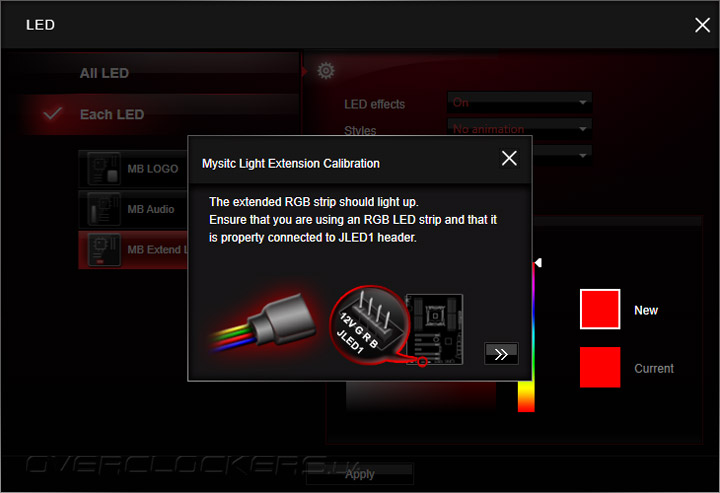

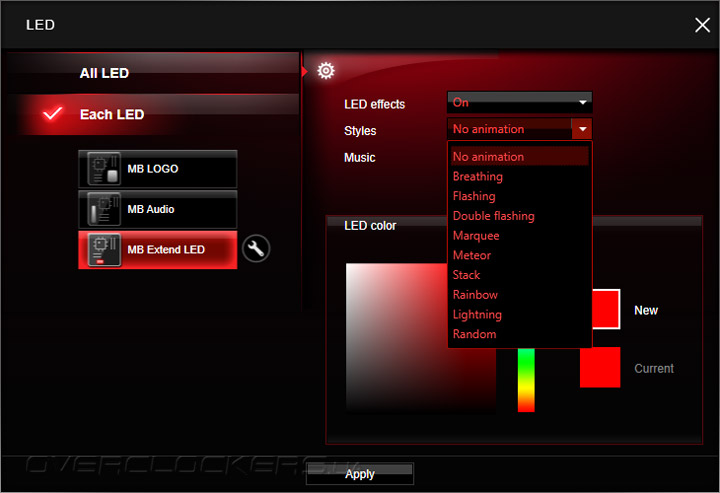

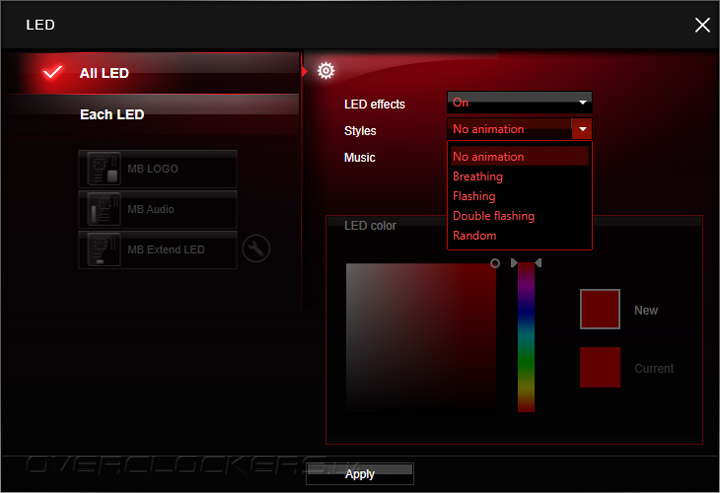

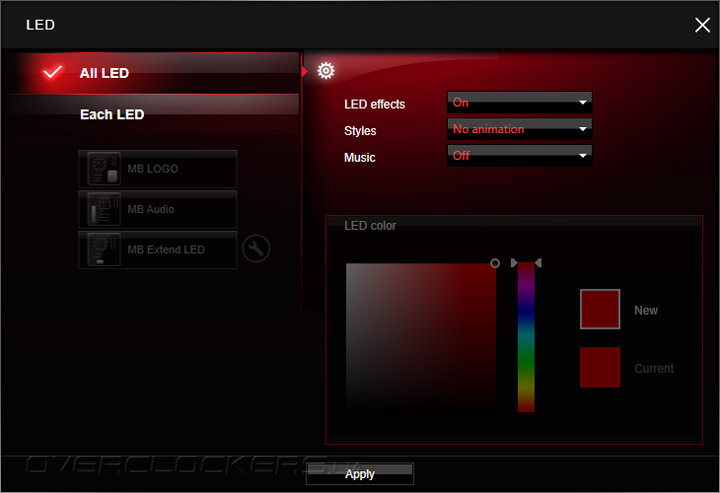

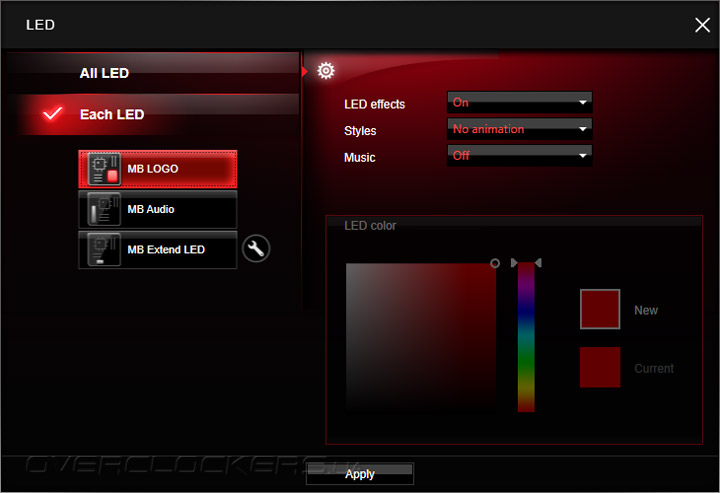

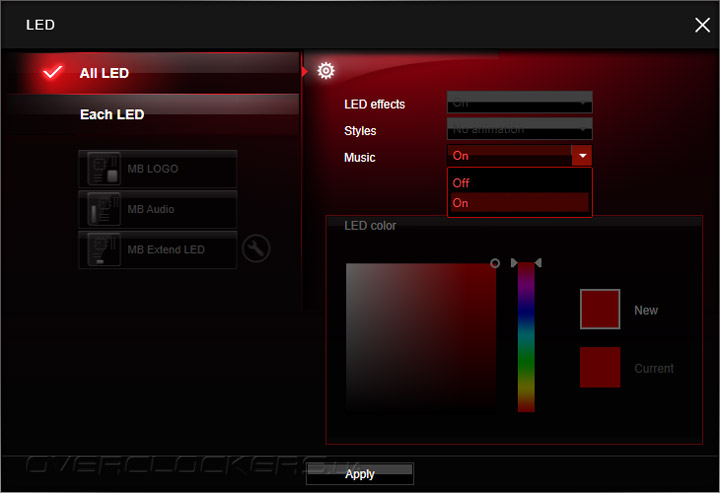

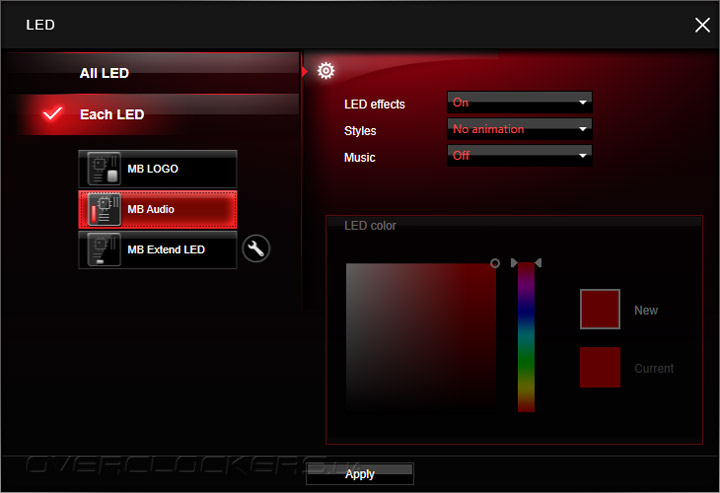

О подсветке следует поговорить отдельно. Изначально управление происходит одномоментно тремя узлами. Речь о зоне радиатора PCH, аудиочасти на плате и самостоятельно подключенной внешней ленте. При независимом способе управления для последнего элемента открываются куда более интересные возможности.

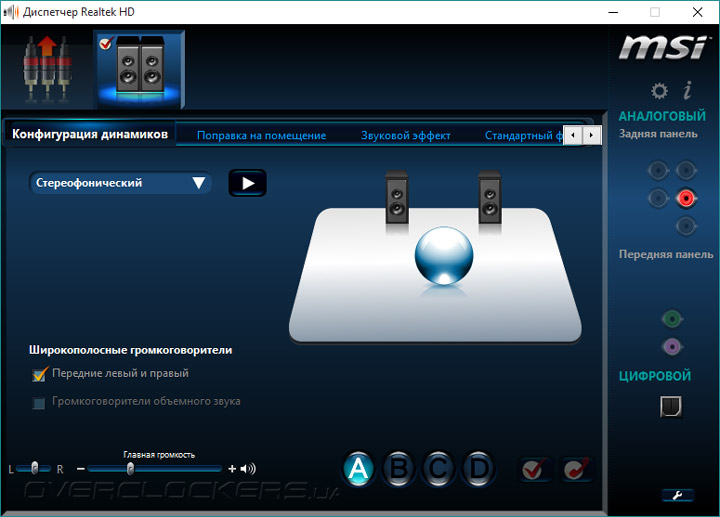

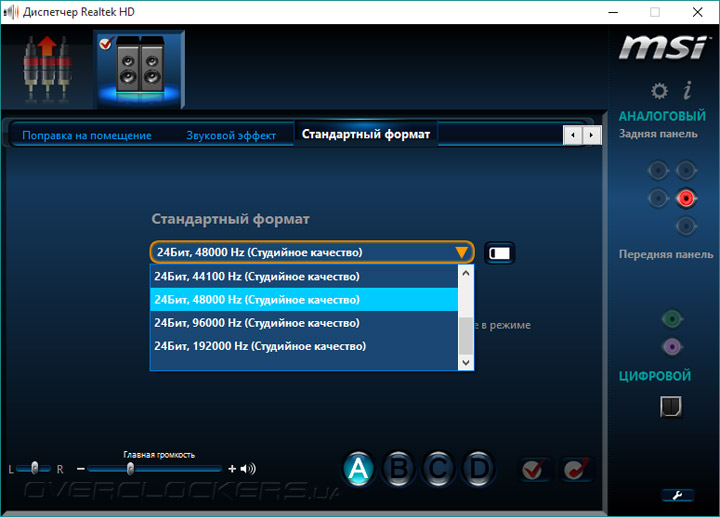

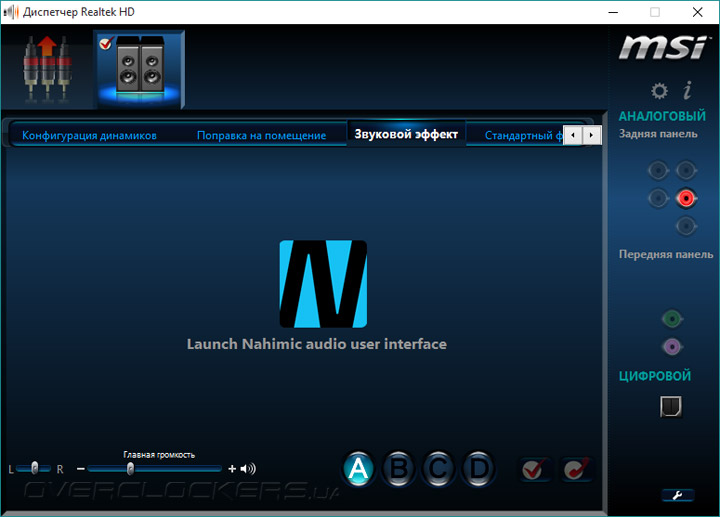

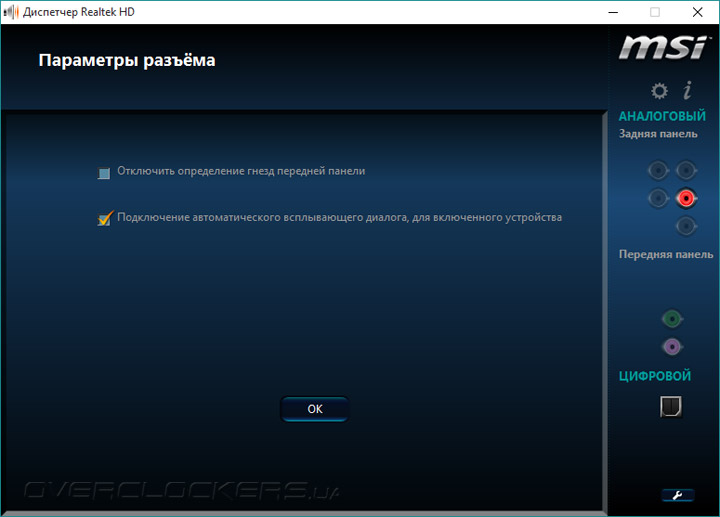

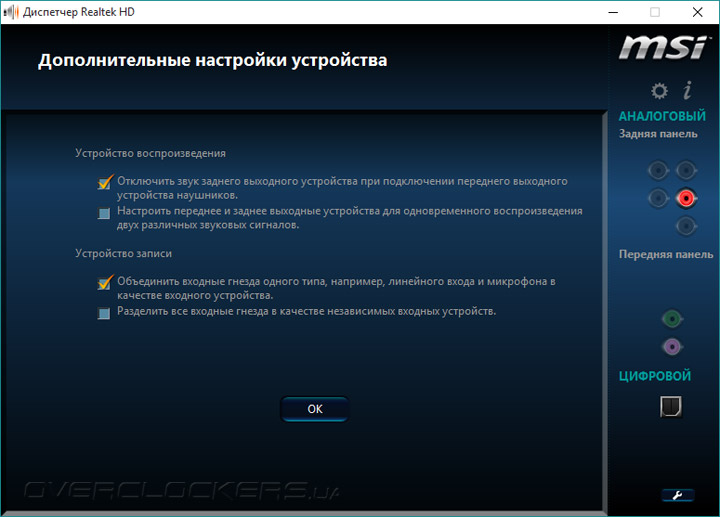

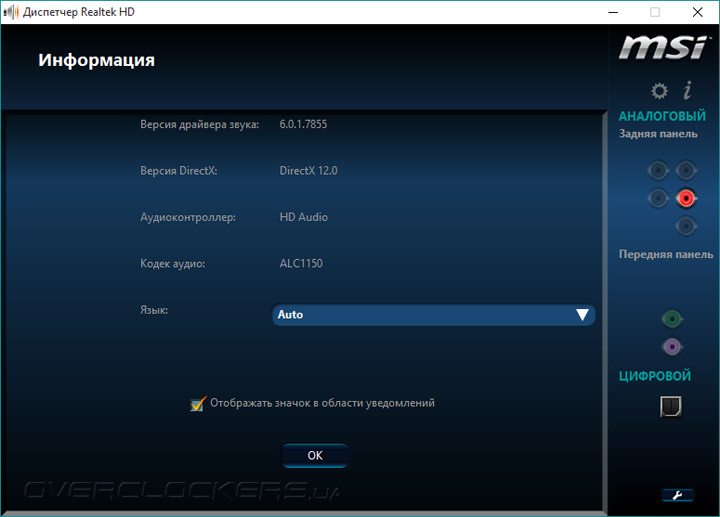

Управление звуком базируется на конфигураторе Realtek HD.

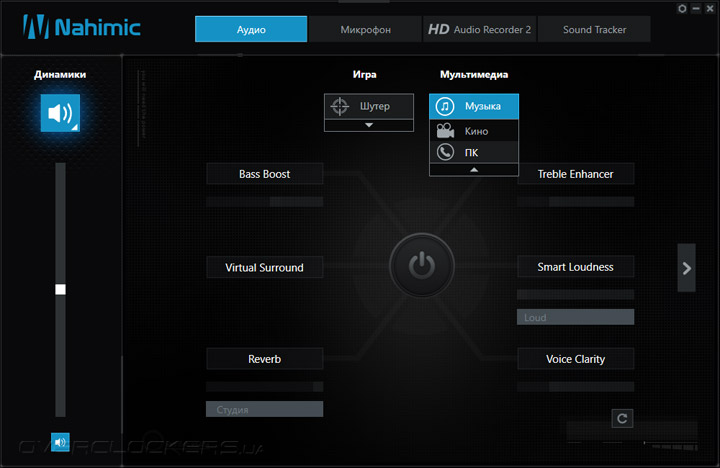

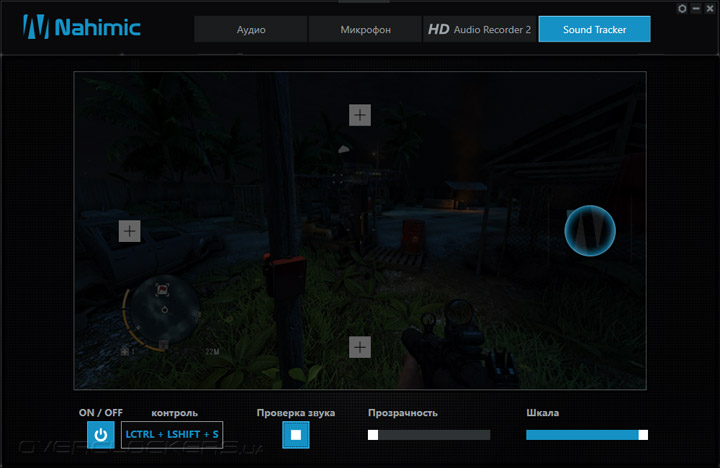

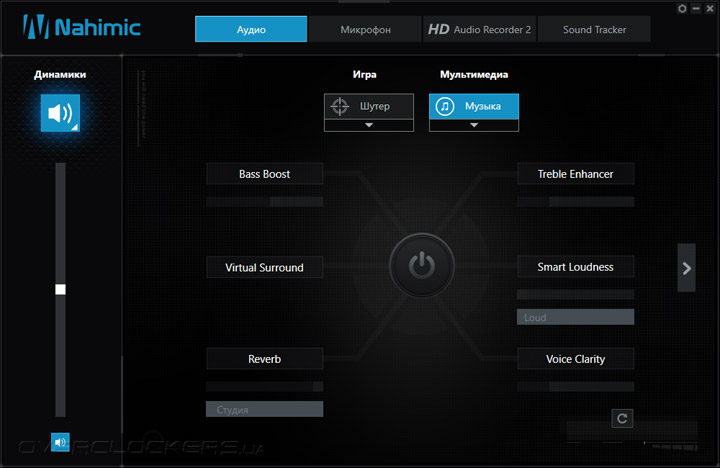

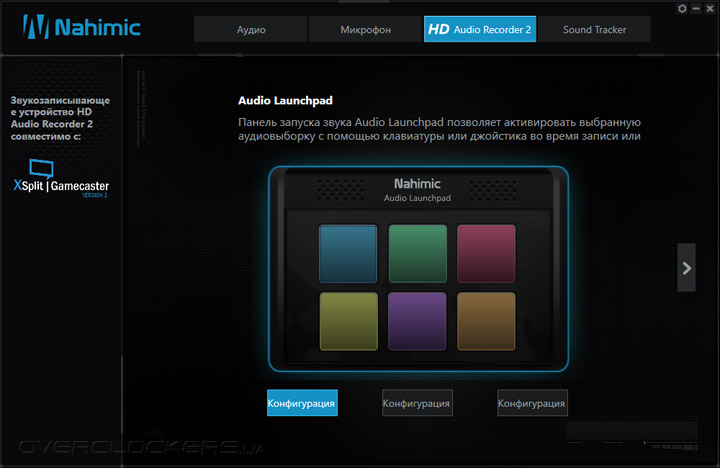

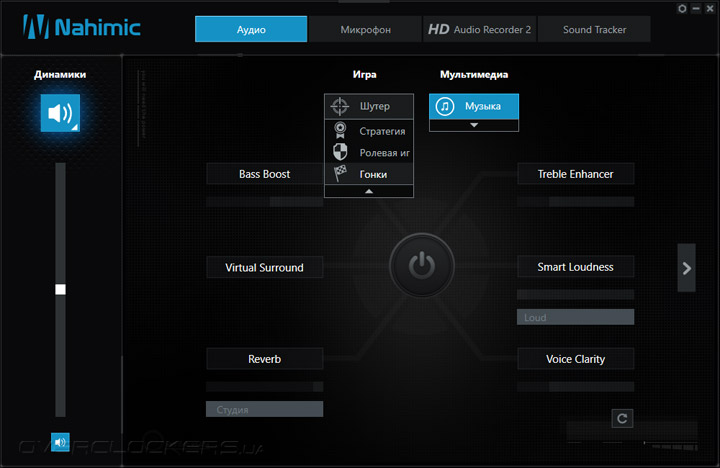

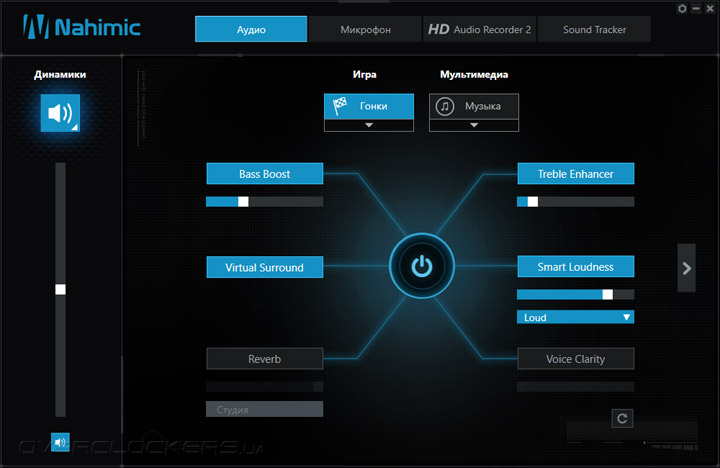

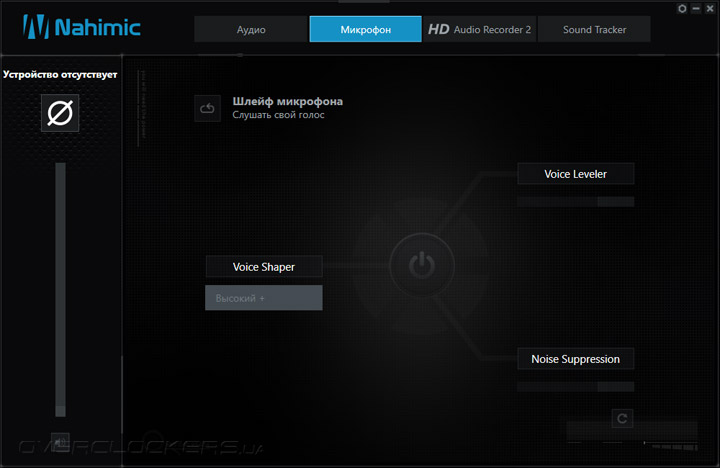

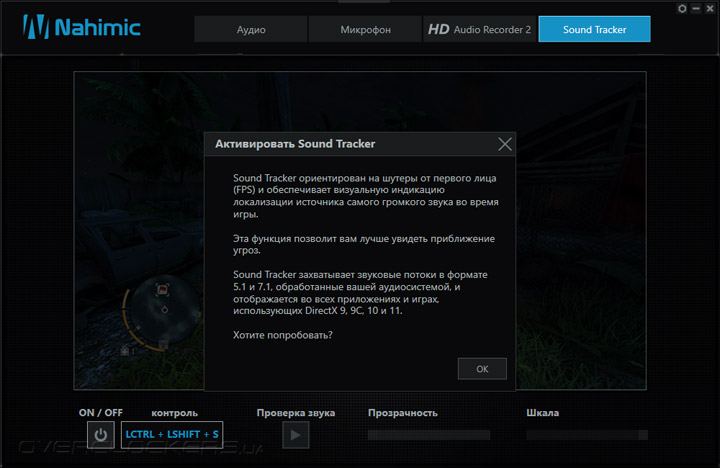

Дополнительные способы по улучшению восприятия звуковой картины доступны в фирменной утилите Nahimic вот уже второй версии. Обновление привнесло модуль аналогичный по своим возможностям Sonic Radar, то есть теперь доступно визуальное отслеживание наиболее шумного источника в игровом пространстве.

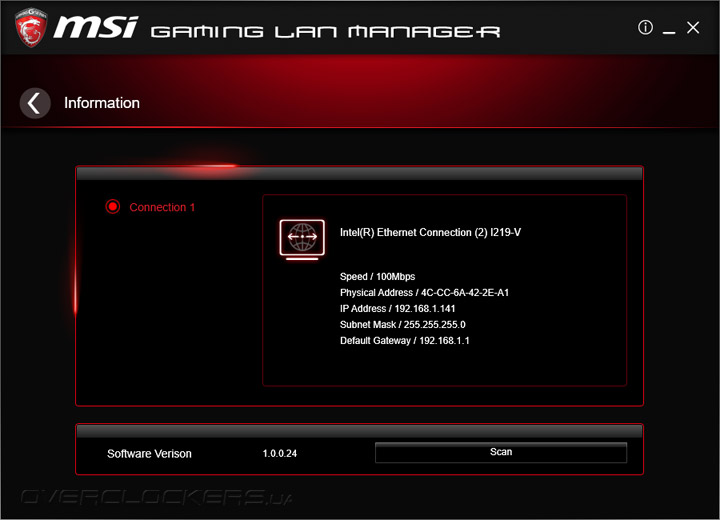

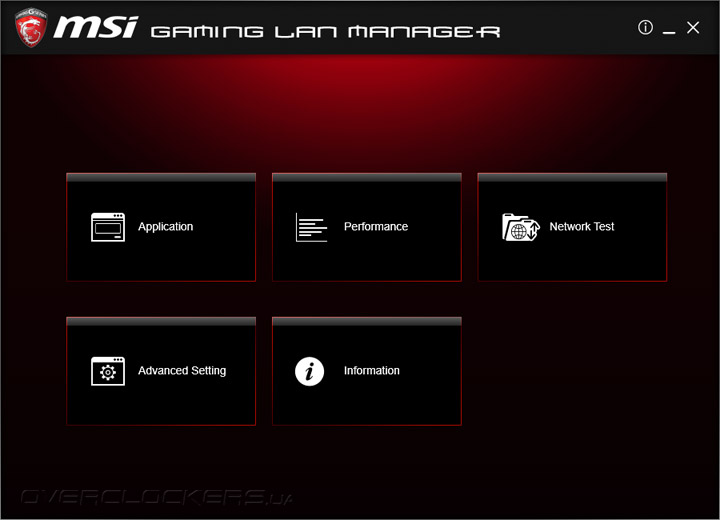

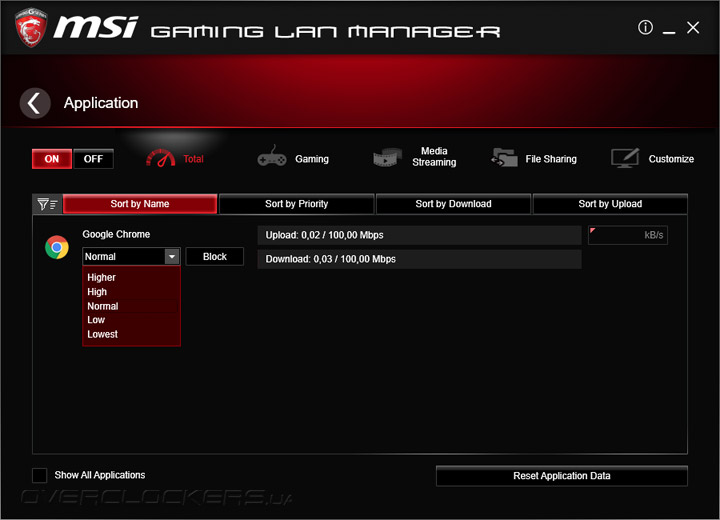

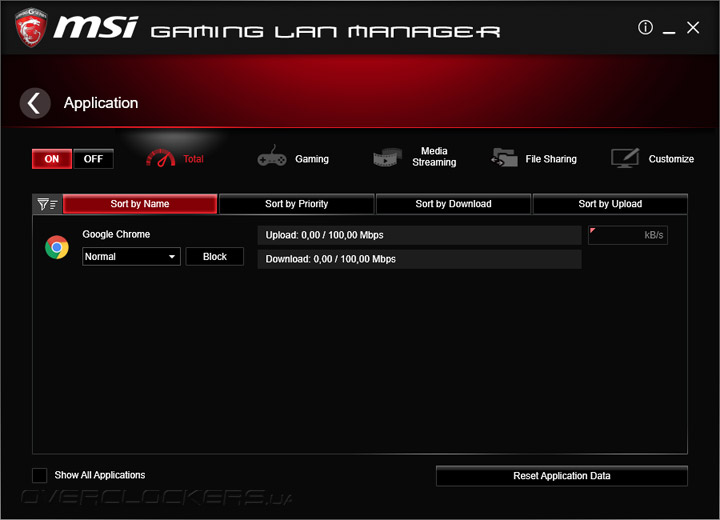

MSI Gaming Lan Manager ничуть не изменился, утилита базируется на возможностях cFosSpeed. Её суть заключается в распределении приоритетов среди приложений при использовании сетевого подключения.

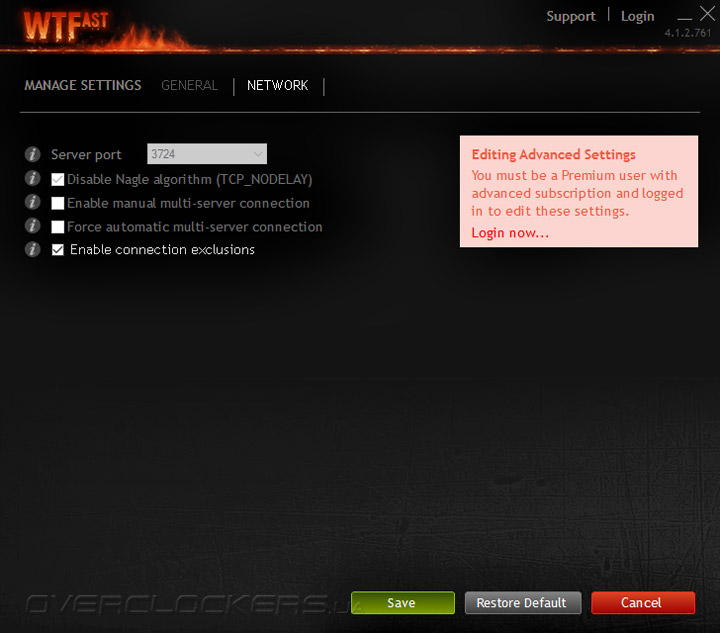

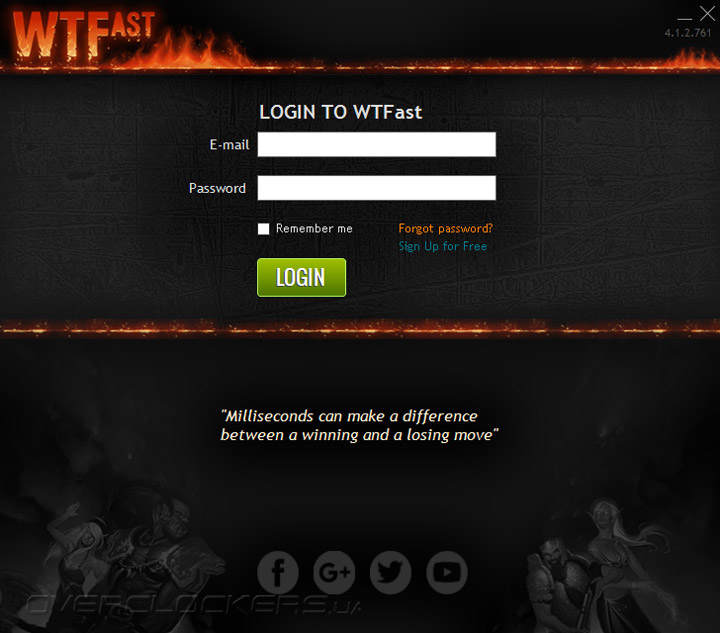

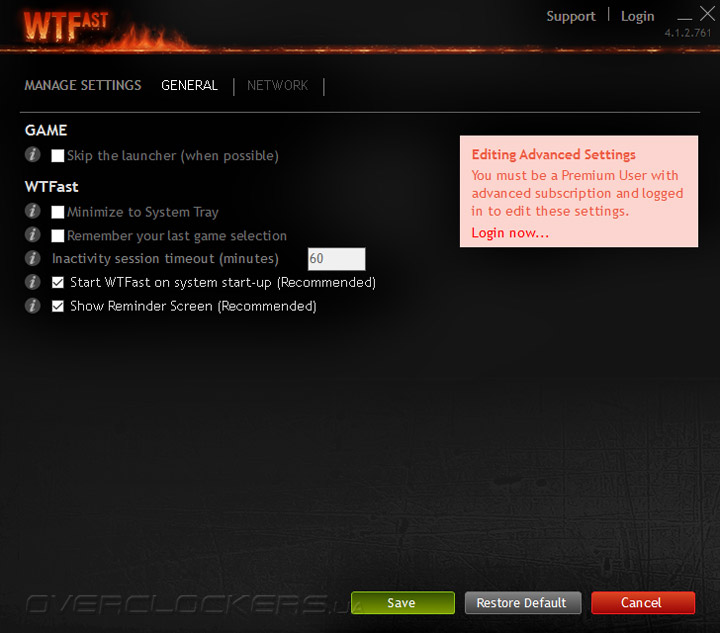

WTFast — ещё одна новинка. Её предназначение — снижение пинга, MSI позволяет получить ключ при регистрации изделия на официальном сайте.
Разгонный потенциал

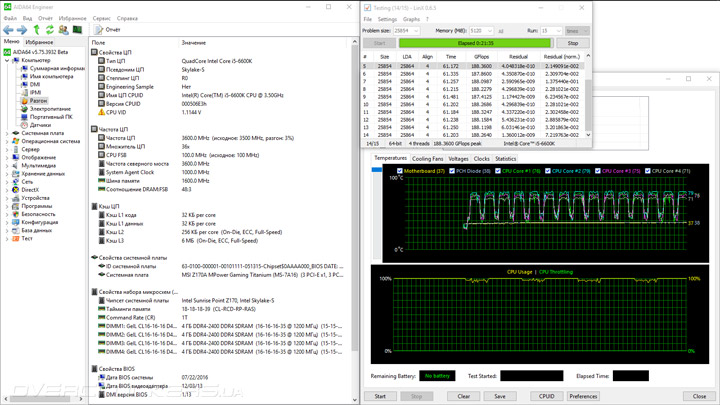

В ходе испытаний участие принимал розничный экземпляр Core i5-6600K с невыдающимся разгонным потенциалом, «скальпированию» не подвергавшийся.

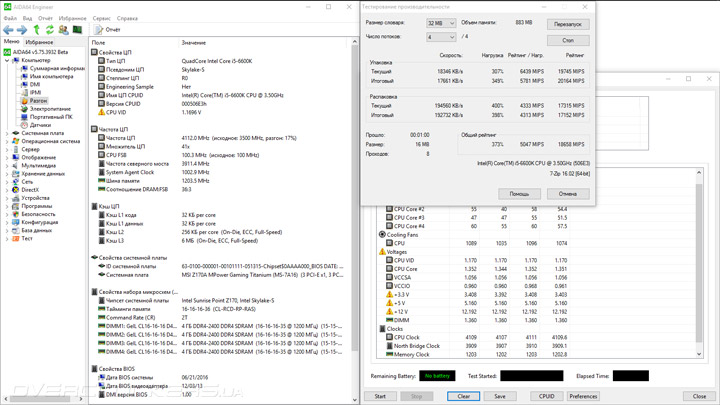

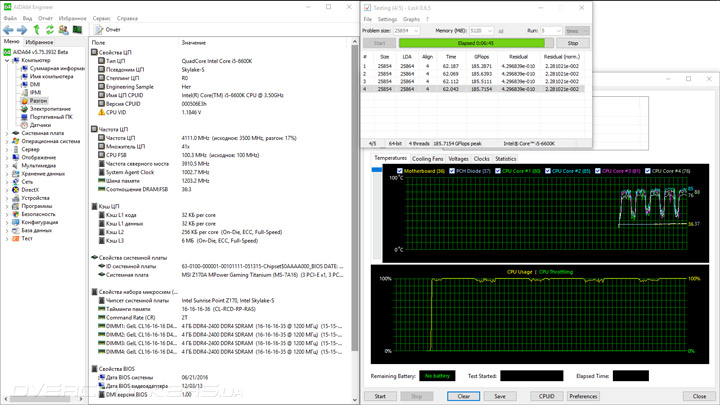

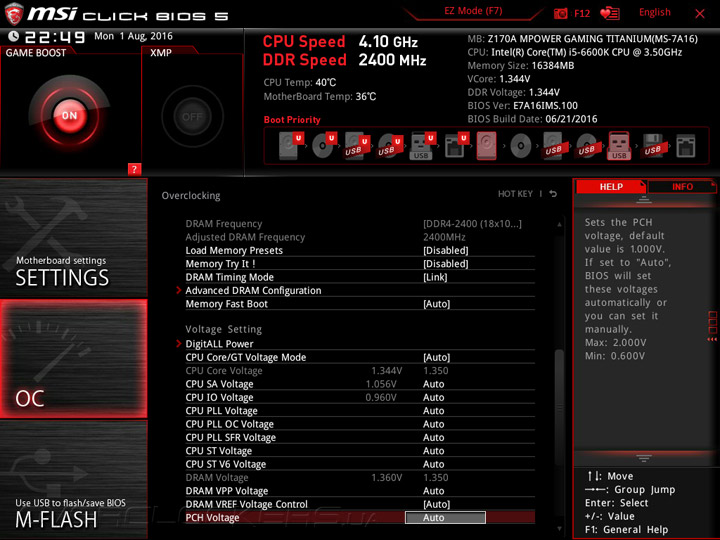

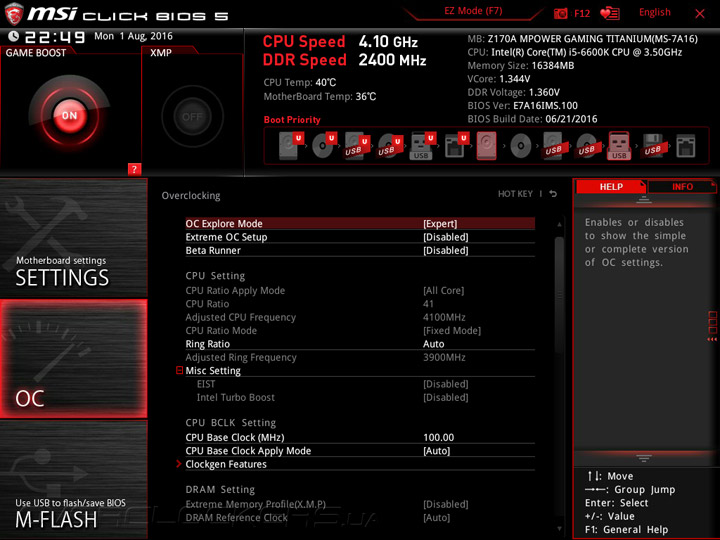

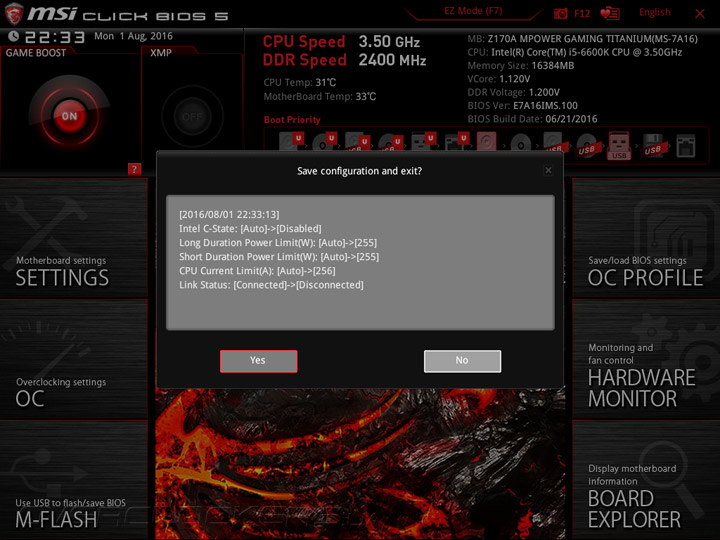

Game Boost имеет всего один режим. Это работа процессора на частоте 4,1 ГГц с повышением напряжения до 1,36 В.

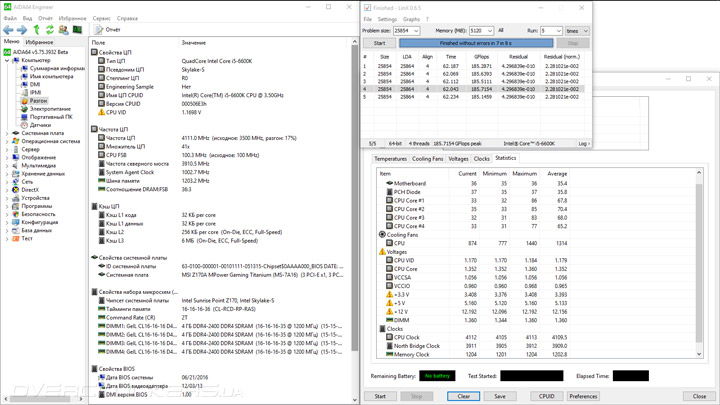

Множитель фиксируется, потому частота не снижается даже в простое. Система работала стабильно.

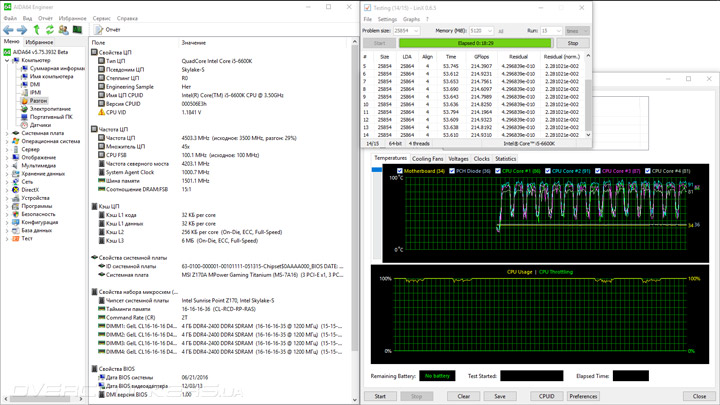

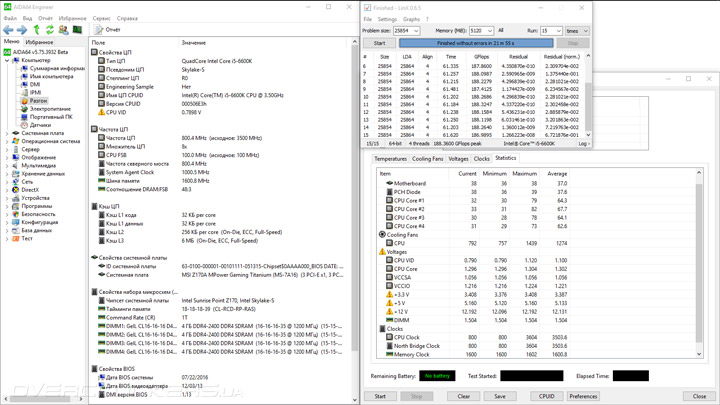

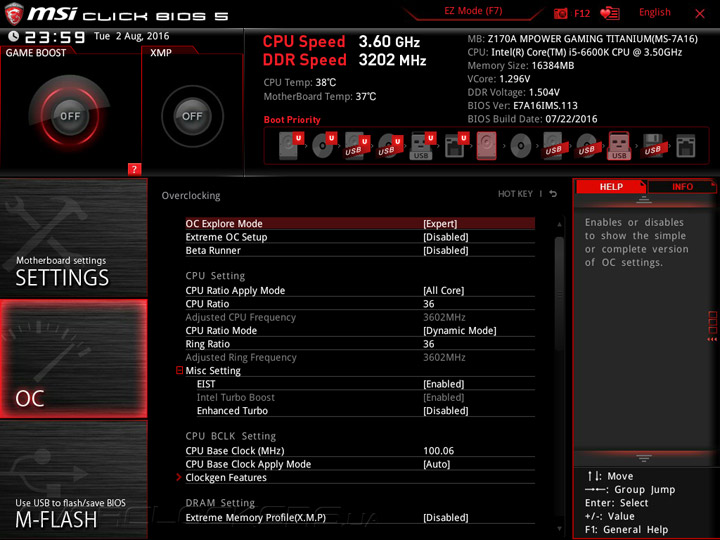

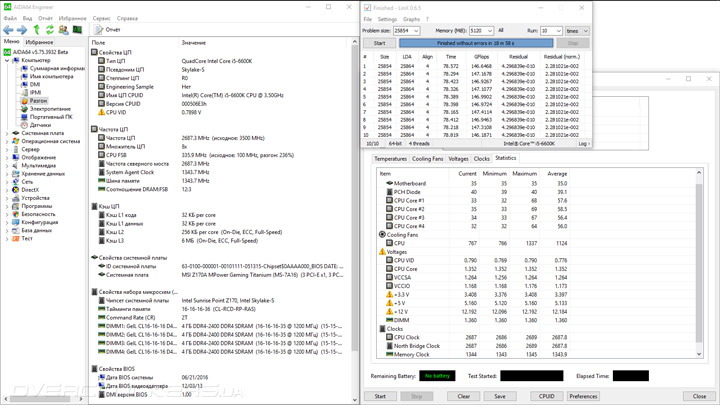

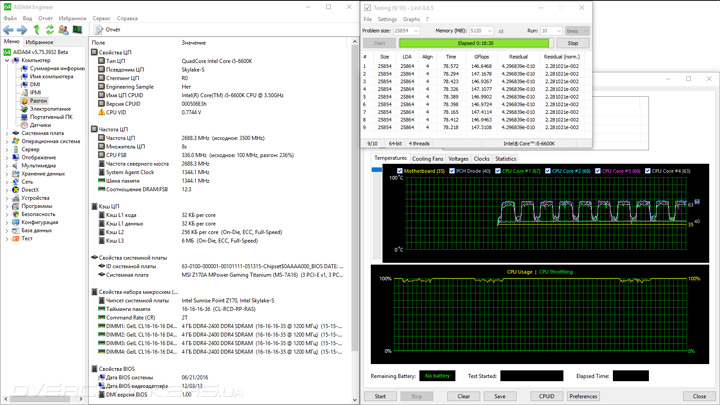

336 МГц — такой отметкой оказалась граничная частота BCLK при разгоне с обычным набором параметров.
Результат далеко не рекордный, но и существенных проблем при его поиске не было.

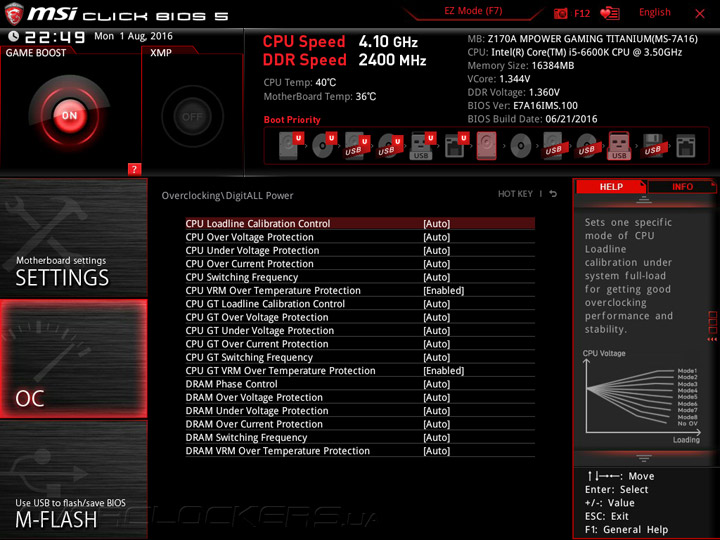

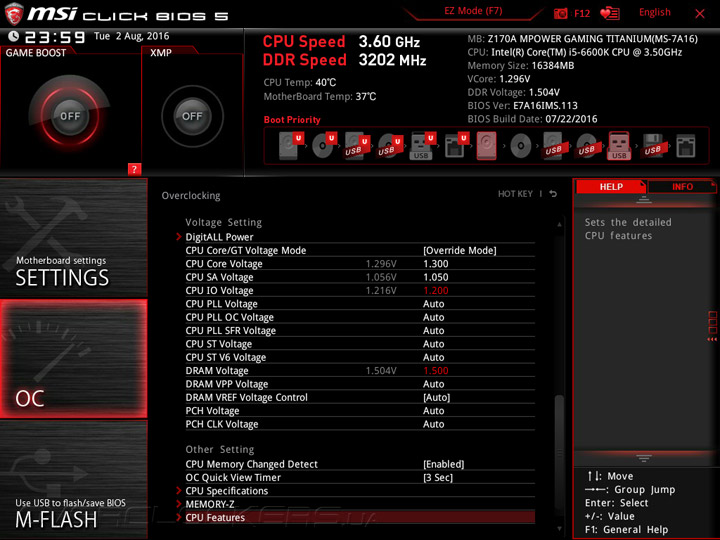

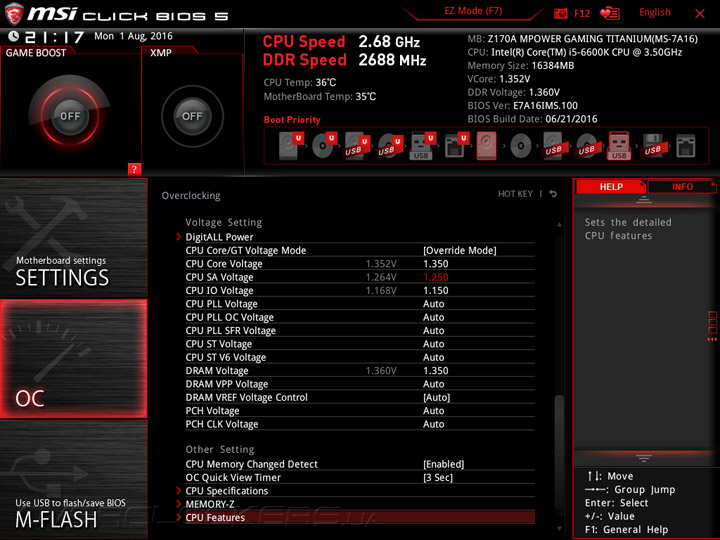

При разгоне ЦП оказались уместными профили LLC. Один из них — Mode 4 — придал системе стабильности без особых флуктуаций напряжения при выставленном уровне 1,38 В. Для стабильной работы памяти на отметке 3 ГГц пришлось немного повысить напряжение CPU IO.
Частота кольцевой шины повышалась до 4,2 ГГц.
Нагрев в зоне VRM составил скромные 52 °С, радиаторы и вовсе не грелись выше 43 °C. Потребление системы уложилось в границы 55–201 Вт.

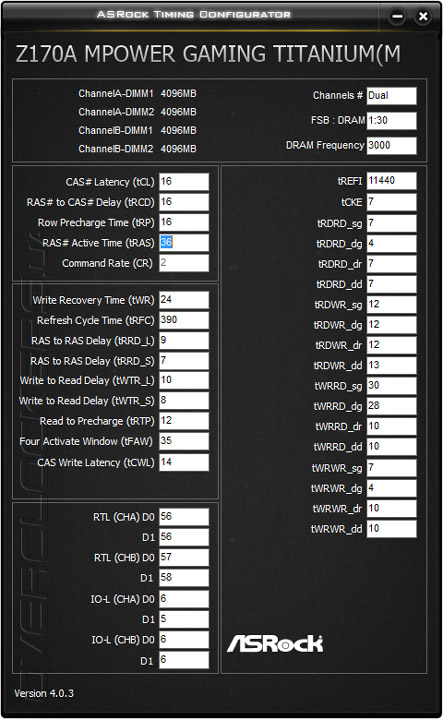

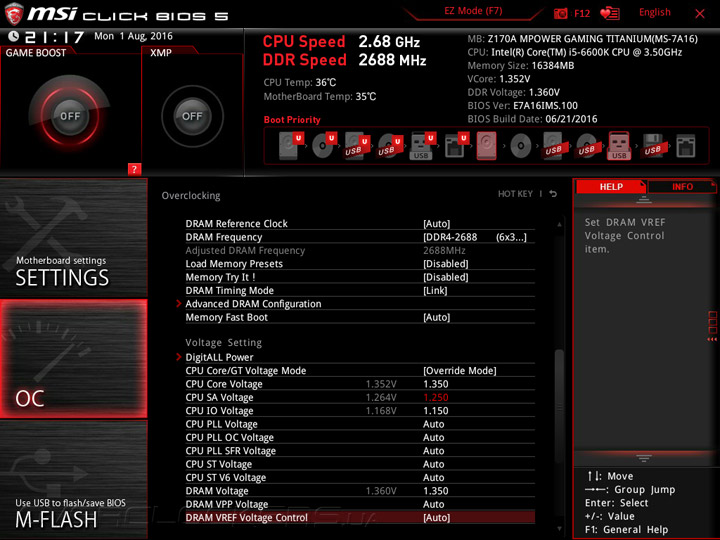

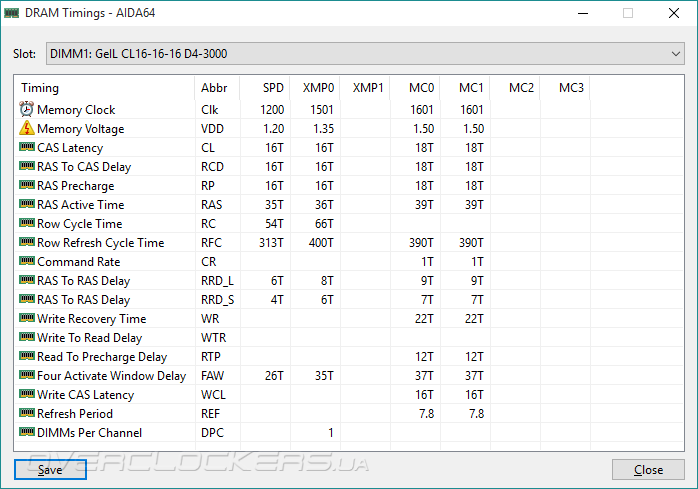

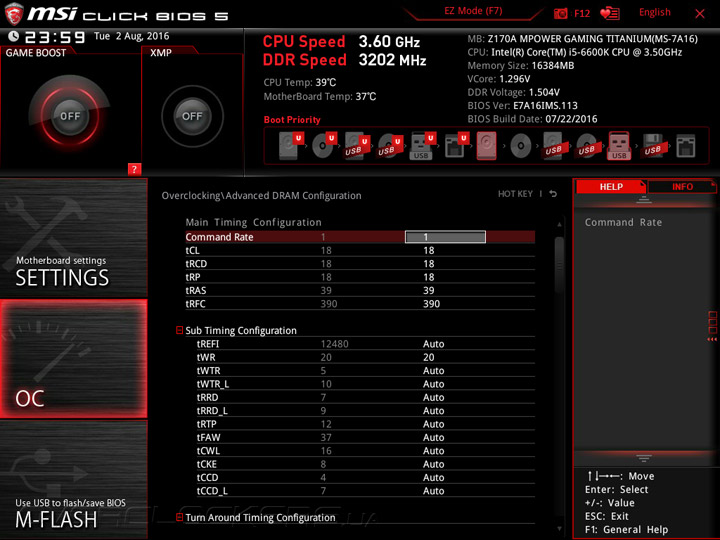

Для разгона набора оперативной памяти до известного предела в 3,2 ГГц пришлось дожидаться тестовой прошивки, с ней уже удалось выйти на стабильный режим работы. Правда, он затребовал неожиданно высокого напряжения на модулях — 1,5 В. К слову, напряжение CPU SA не пришлось повышать вовсе, чего прежде не было ни с одной из плат, CPU IO устанавливалось на уровне 1,2 В. Суть зафиксированных проблем кроется в завышении платой tWR на две единицы, а без ручной фиксации tRFC наблюдаются проблемы с холодным стартом.
Тестовый стенд
В состав стенда вошли:
- процессор: Intel Core i5-6600K (3,5 ГГц);
- кулер: Cryorig R1 Ultimate;
- термоинтерфейс: Noctua NT-H1;
- память: GeIL GPR416GB3000C16QC (4x4 ГБ, 3000 МГц, 16-16-16-36-2T, 1,35 В);
- видеокарта: MSI GTX 780Ti Gaming 3G (GeForce GTX 780Ti);
- накопитель: Silicon Power Slim S55 (240 ГБ, SATA 6 Гбит/с, AHCI mode);
- блок питания: XFX XPS-850W-BES (850 Вт);
- операционная система: Windows 10 Pro x64 (10.0.10240);
- драйверы: Intel Chipset Software Installation Utility (10.1.1.9), Intel Management Engine Interface (11.0.0.1158), Intel IGP Driver (15.40.4.64.4256), Intel Serial IO Driver (30.63.1519.7), GeForce 355.60 (10.18.13.5560), PhysX 9.15.0428.
Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены. Сторонние антивирусные продукты не инсталлировались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.
В качестве тестов использовались следующие приложения:
- AIDA64 5.75 (Cache & Memory benchmark);
- Super PI 1.5 XS;
- wPrime 2.10;
- x265 HD Benchmark;
- MAXON CINEBENCH R15;
- POV-Ray 3.7.0;
- LuxMark v3.0;
- Futuremark 3DMark 13;
- DiRT 3 Complete Edition (1.2.0.0);
- BioShock Infinite (1.1.25.5165);
- Hitman: Absolution (1.0.447.0);
- Total War: Attila (1.2.1.0).
За время тестирования представителей платформы Intel LGA1151 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:
| Продукт | Версия микрокода | AIDA64 | BenchDLL | 3DMark 13 |
|---|---|---|---|---|
| MSI Z170A MPower Gaming Ti | 1.00 | 5.75.3930 | 4.2.685-x64 | 2.0.2067 |
| Gigabyte GA-Z170X-Gaming 5 | F5 | 5.75.3920 | 4.2.685-x64 | 2.0.2067 |
| ASUS Maximus VIII Formula | 1701 | 5.70.3861 | 4.2.679-x64 | 2.0.2067 |
| MSI Z170A Gaming Pro Carbon | 1.30 | 5.70.3849 | 4.2.679-x64 | 2.0.2067 |
| ASUS B150M Pro Gaming | 0401 | 5.70.3833 | 4.2.671-x64 | 2.0.2067 |
| MSI Z170A Tomahawk | 1.40 | 5.60.3788 | 4.1.643-x64 | 1.5.915 |
| ASUS Sabertooth Z170 S | 1602 | 5.60.3755 | 4.1.643-x64 | 1.5.915 |
| MSI Z170A XPower Gaming TE | 1.51 | 5.60.3739 | 4.1.643-x64 | 1.5.915 |
| ASUS Maximus VIII Impact | 1302 | 5.60.3732 | 4.1.643-x64 | 1.5.915 |
| Gigabyte GA-B150-HD3 DDR3 | F2 | 5.60.3716 | 4.1.643-x64 | 1.5.915 |
| ASUS Maximus VIII Gene | 1202 | 5.60.3703 | 4.1.643-x64 | 1.5.915 |
| ASUS Z170-P D3 | 0509 | 5.50.3657 | 4.1.643-x64 | 1.5.915 |
| MSI Z170A SLI Plus | 1.0E | 5.50.3643 | 4.1.643-x64 | 1.5.915 |
| ASUS Maximus VIII Extreme | 1104 | 5.50.3643 | 4.1.643-x64 | 1.5.915 |
| MSI Z170I Gaming Pro AC | 1.34 | 5.50.3634 | 4.1.643-x64 | 1.5.915 |
| Gigabyte GA-Z170XP-SLI | F5f | 5.50.3626 | 4.1.643-x64 | 1.5.915 |
| ASUS Sabertooth Z170 Mark 1 | 1101 | 5.50.3620 | 4.1.643-x64 | 1.5.915 |
| ASUS H170M-E D3 | 0702 | 5.50.3610 | 4.1.643-x64 | 1.5.915 |
| Gigabyte GA-Z170M-D3H DDR3 | F2 | 5.50.3604 | 4.1.643-x64 | 1.5.915 |
| MSI B150M Mortar | C.09 | 5.30.3561 | 4.1.643-x64 | 1.5.915 |
| Gigabyte GA-Z170X-Gaming 3 | F3 | 5.30.3542 | 4.1.643-x64 | 1.5.915 |
| ASUS Z170-A | 0504 | 5.30.3521 | 4.1.643-x64 | 1.5.915 |
| MSI Z170A Gaming M7 | 1.54 | 5.30.3516 | 4.1.643-x64 | 1.5.915 |
Результаты тестирования
Последствием активации XMP является режим работы процессора на частоте 3,9 ГГц для нагрузки разного рода, равно как это происходит с большинством конкурирующих плат. Также серьёзно повышается уровень CPU SA и IO — до 1,25 и 1,2 В.
Этот шаг явно страховочный, но я ничего менять не стал, то есть потребление системы может быть немного меньше, если проявить небольшую настырность при её наладке.

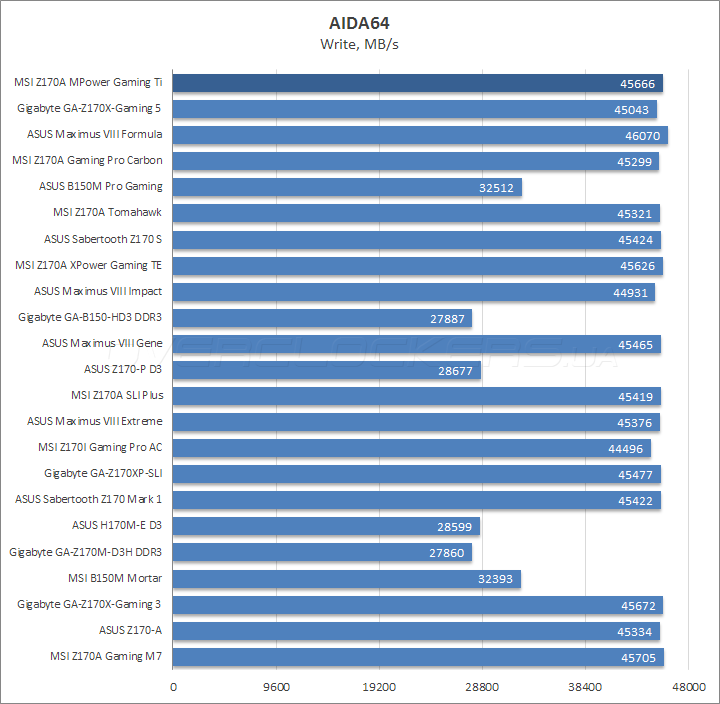

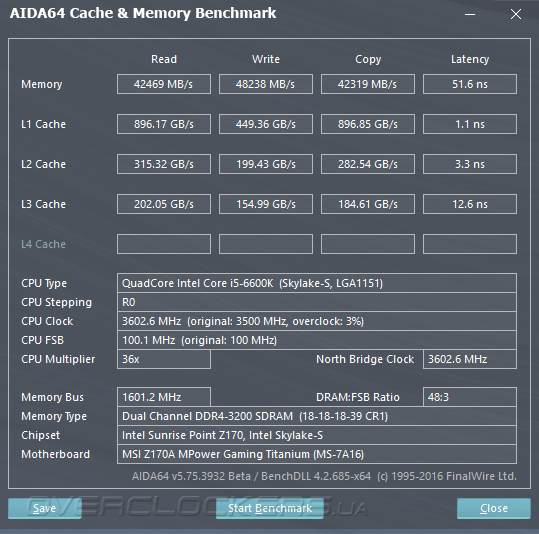

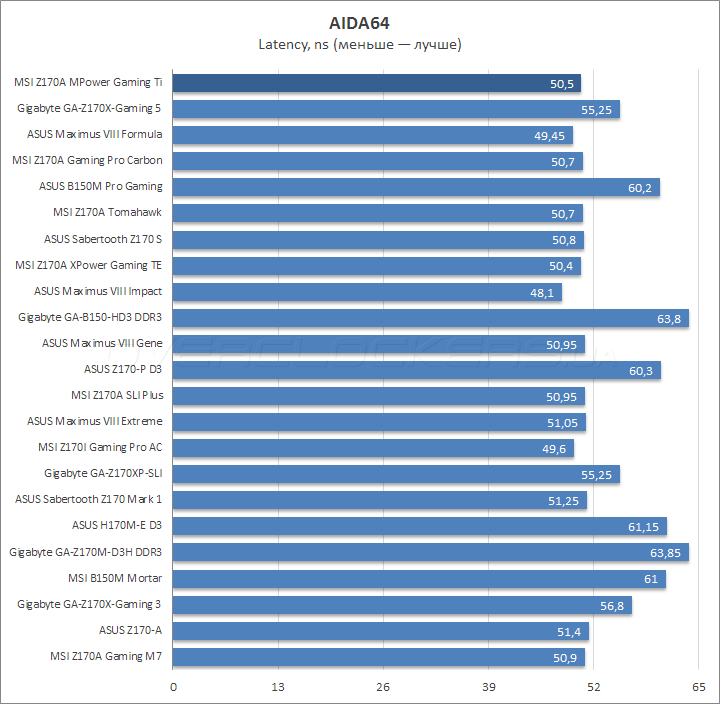

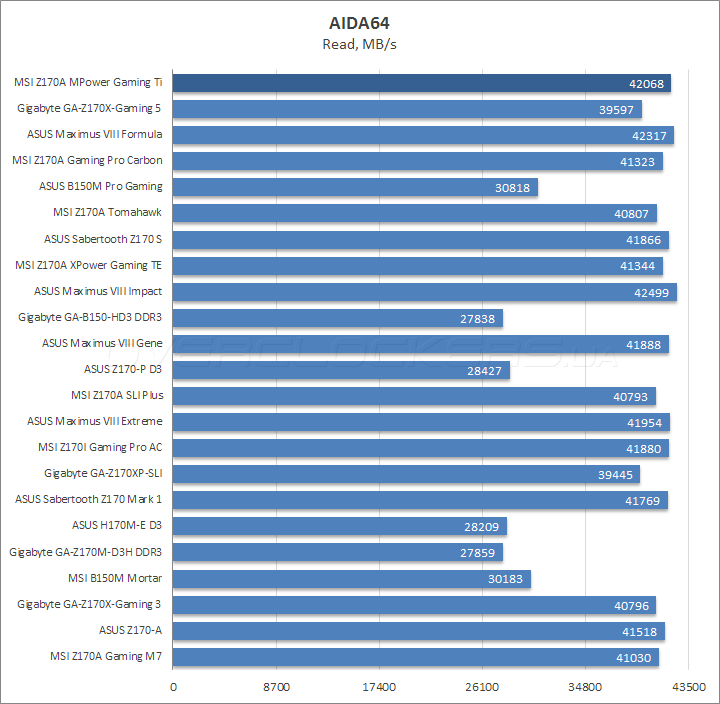

Отличное быстродействие у подсистемы памяти.

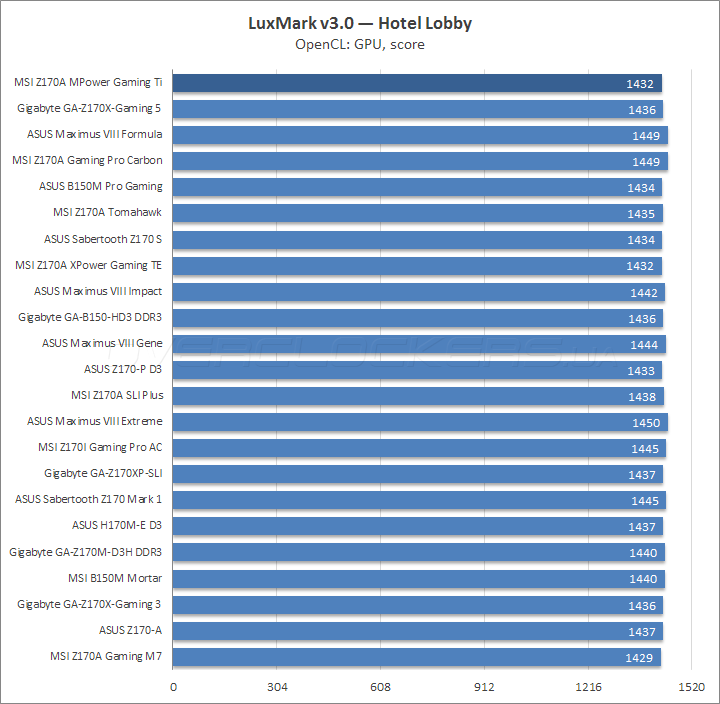

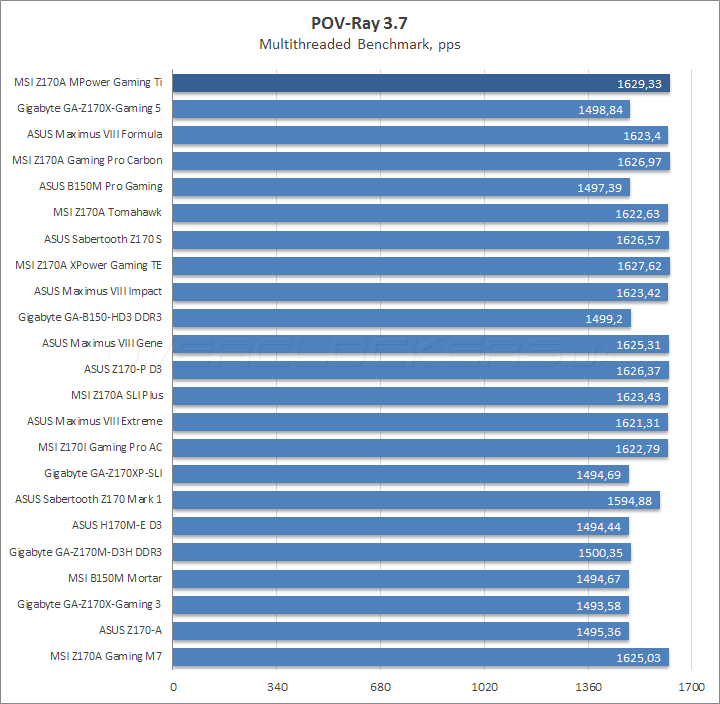

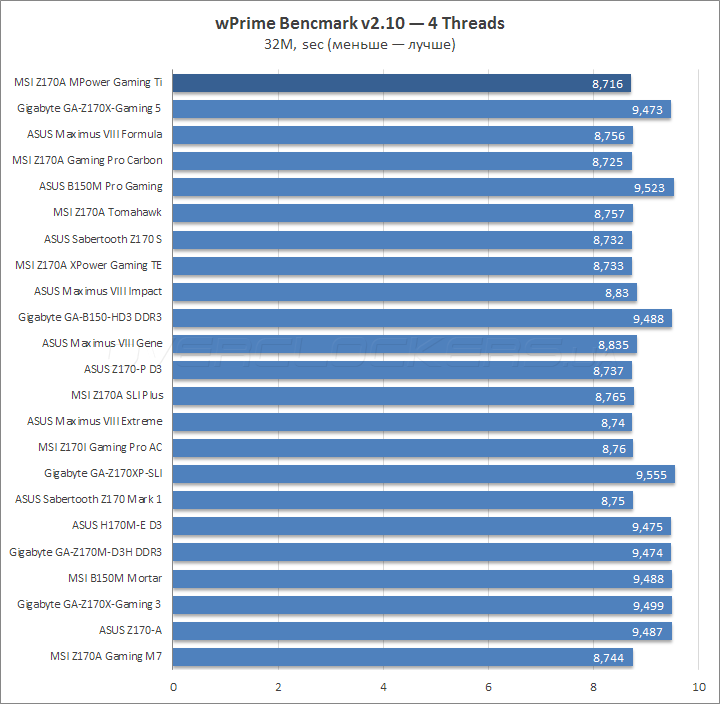

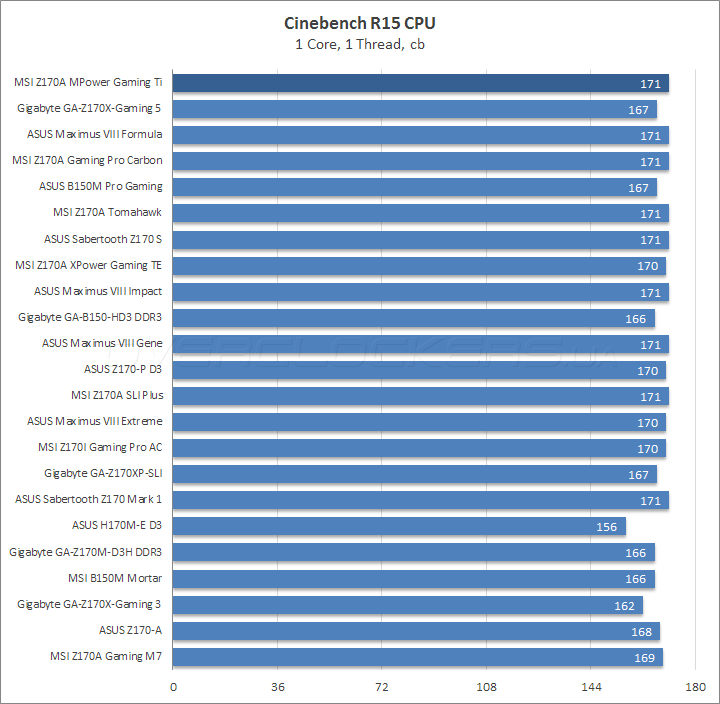

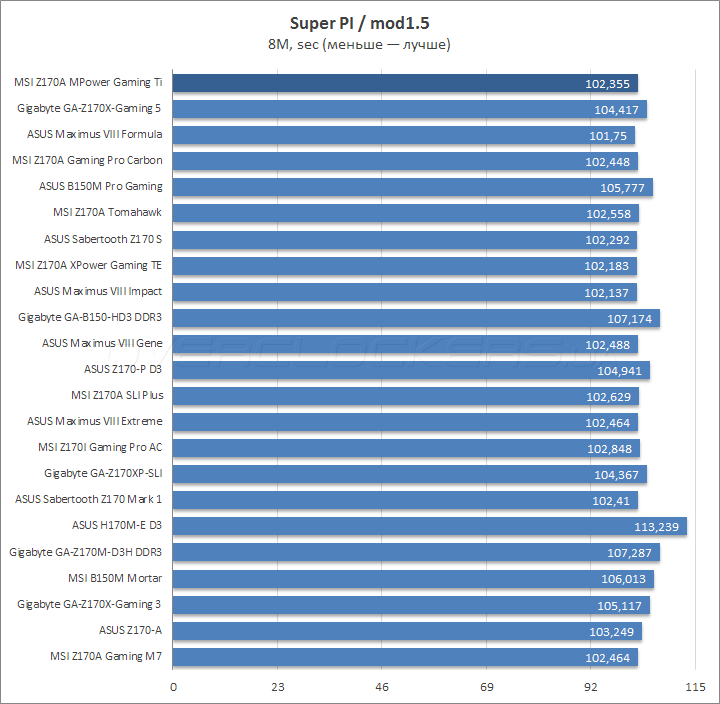

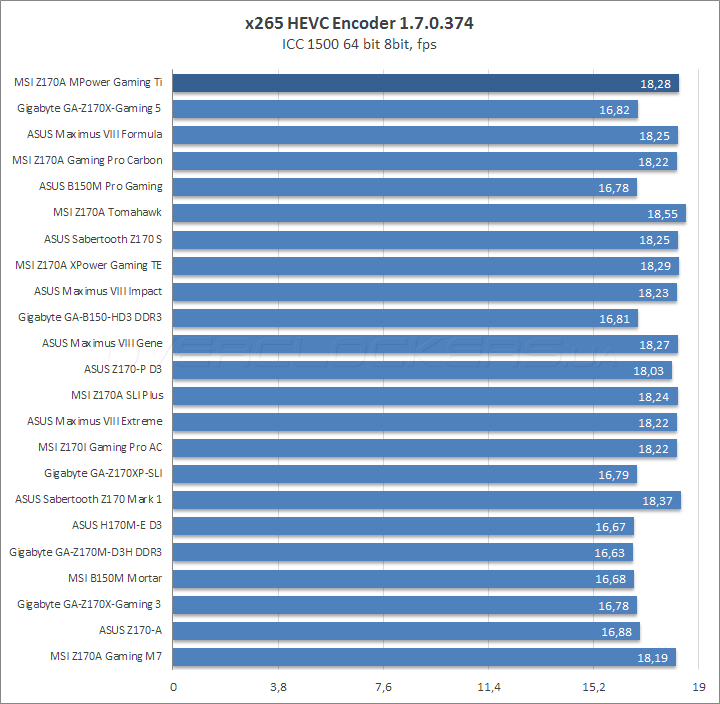

Результаты выступлений в первых бенчмарках ожидаемо высокие.

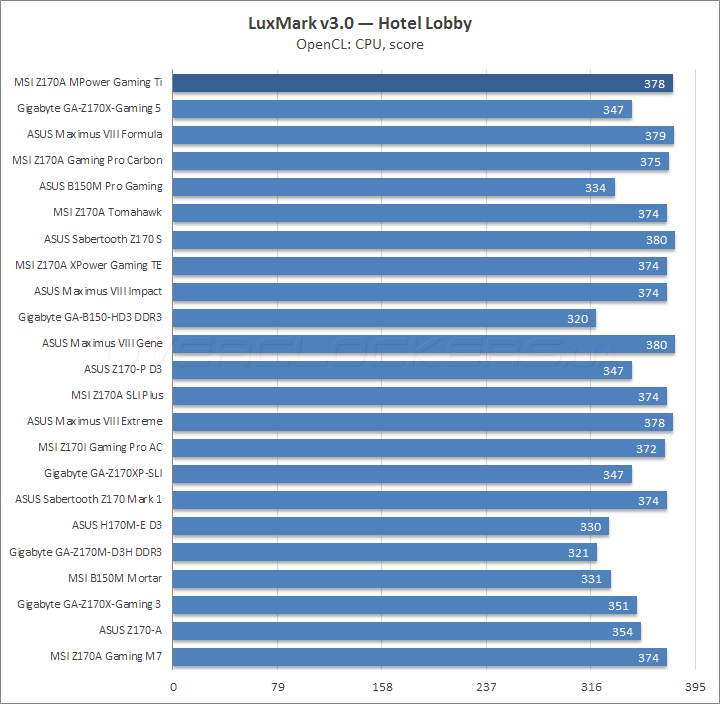

В некоторых дисциплинах испытуемая установила новую отметку для будущих преследователей.

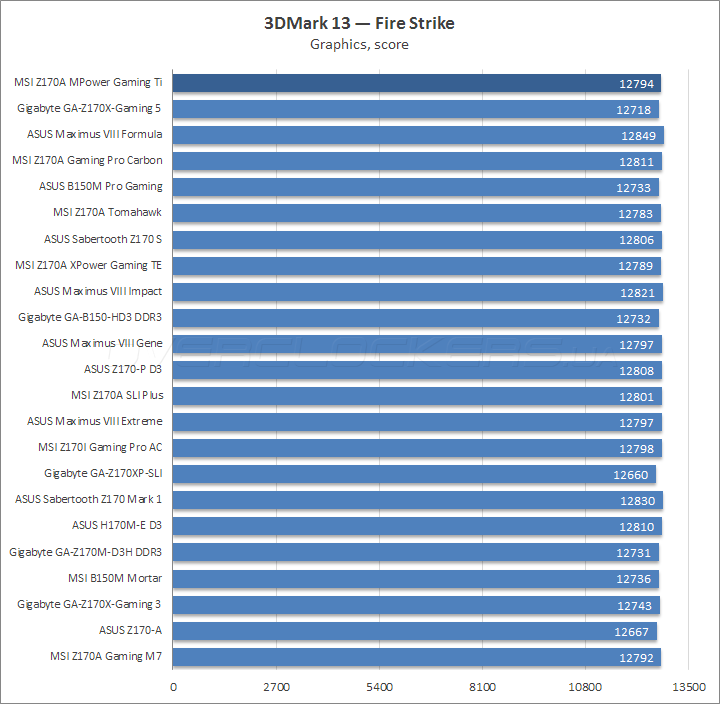

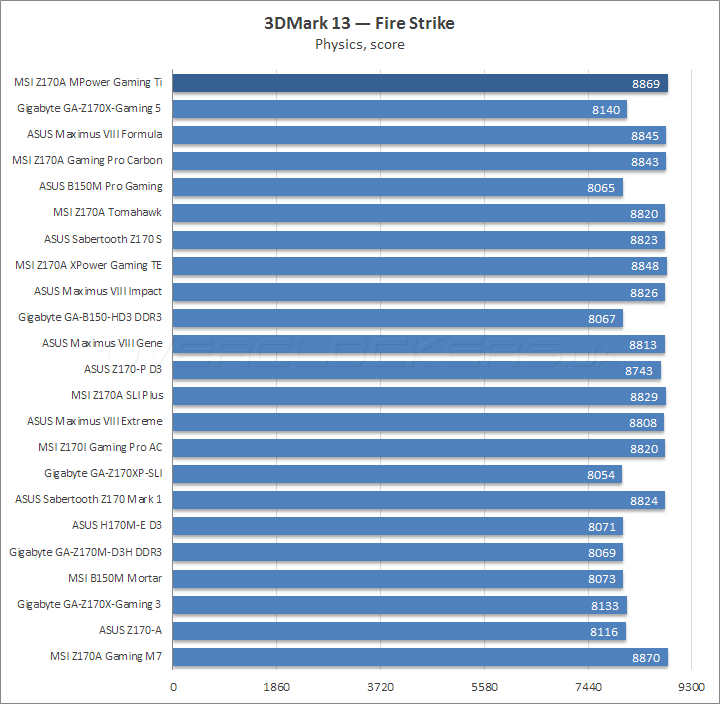

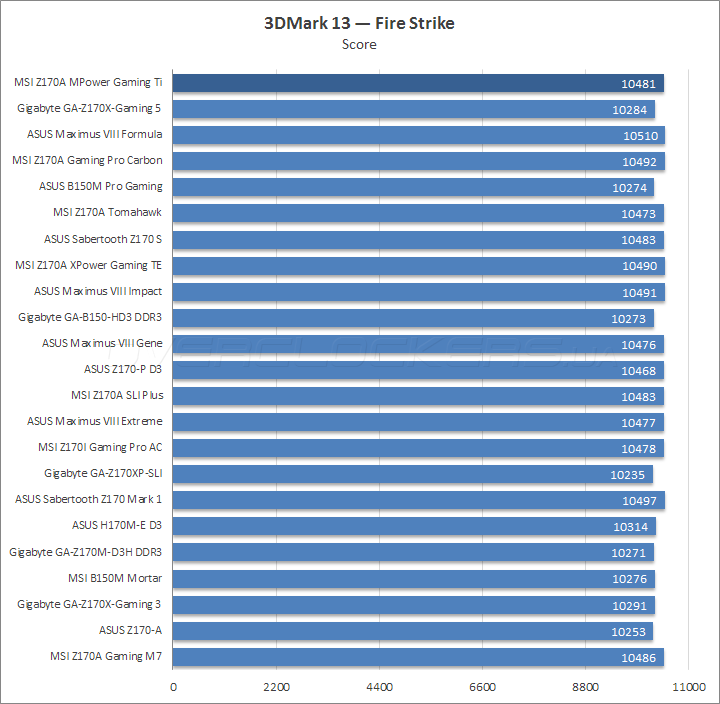

Высокая производительность была и в 3DMark.

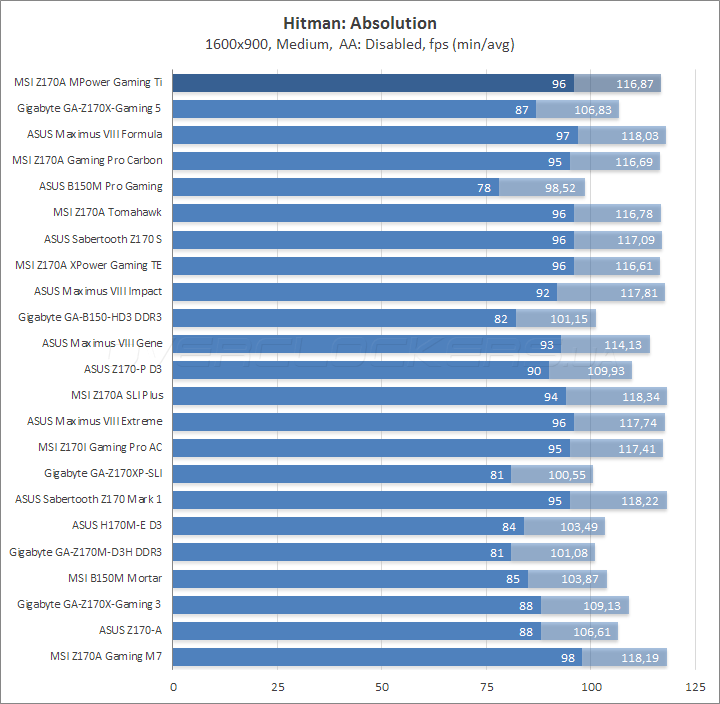

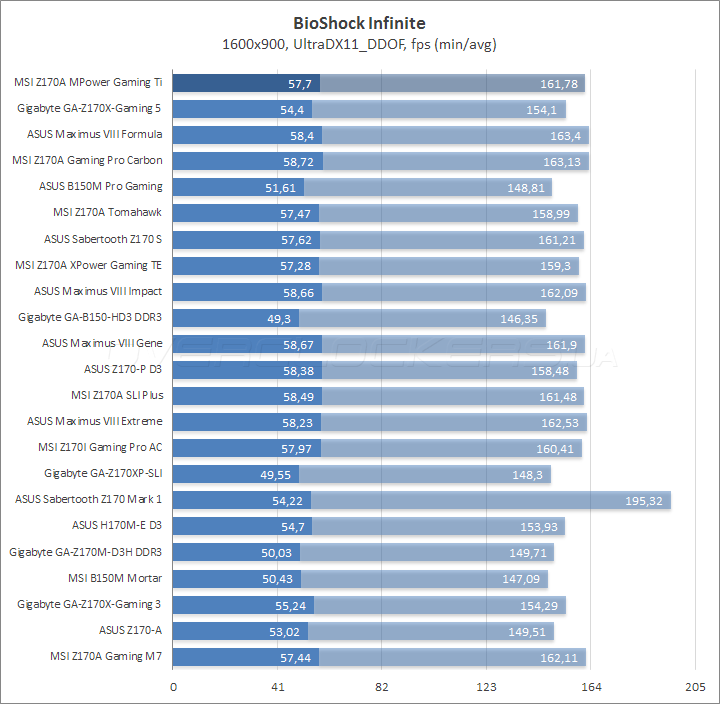

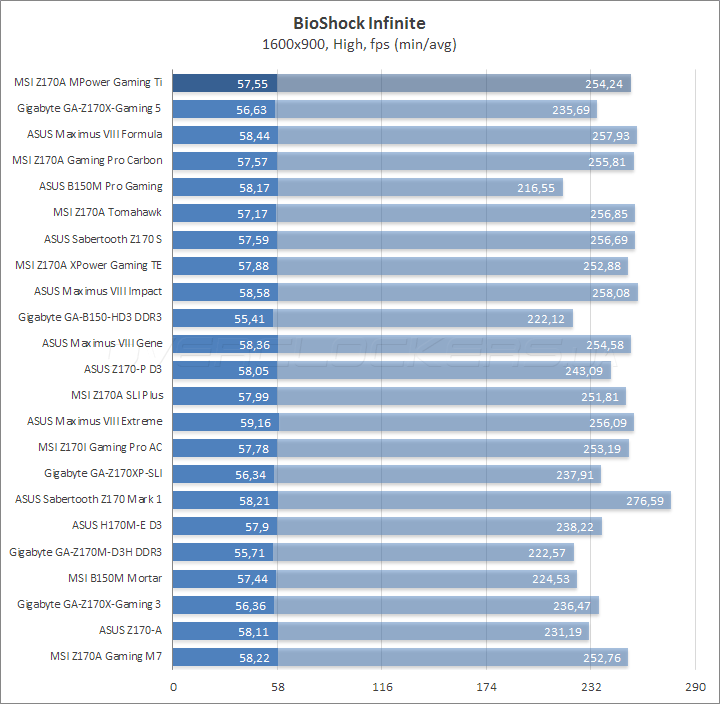

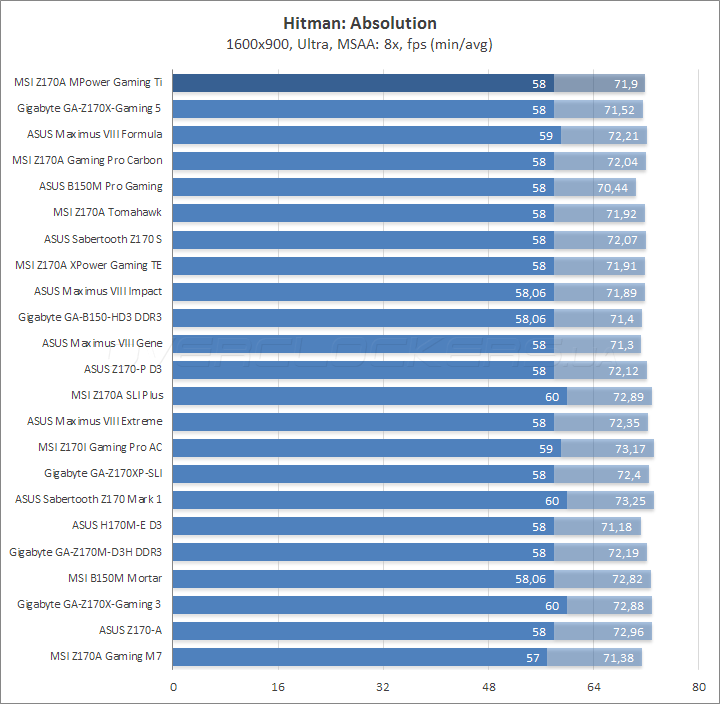

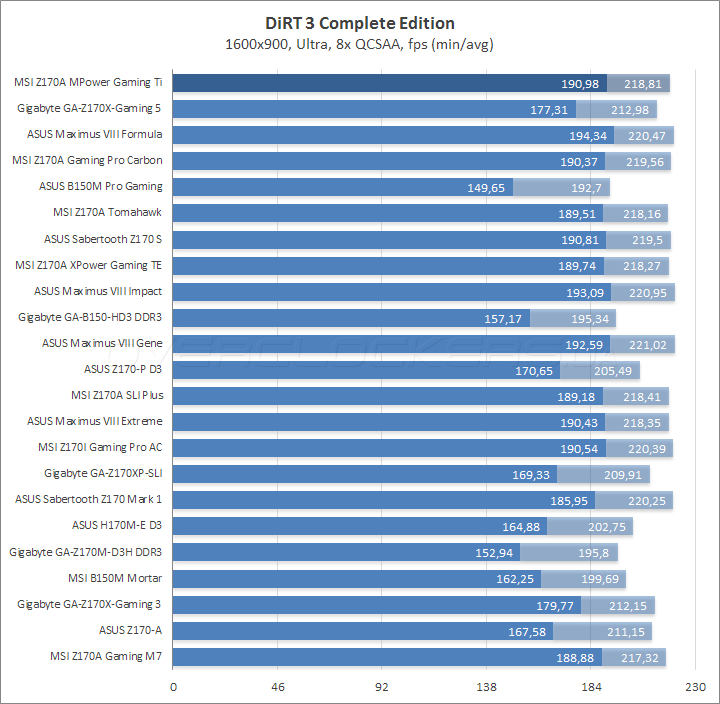

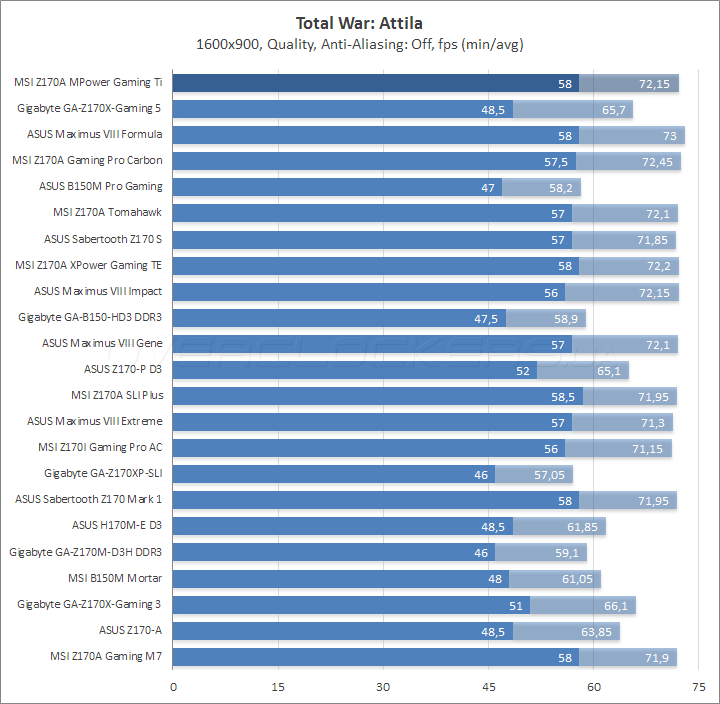

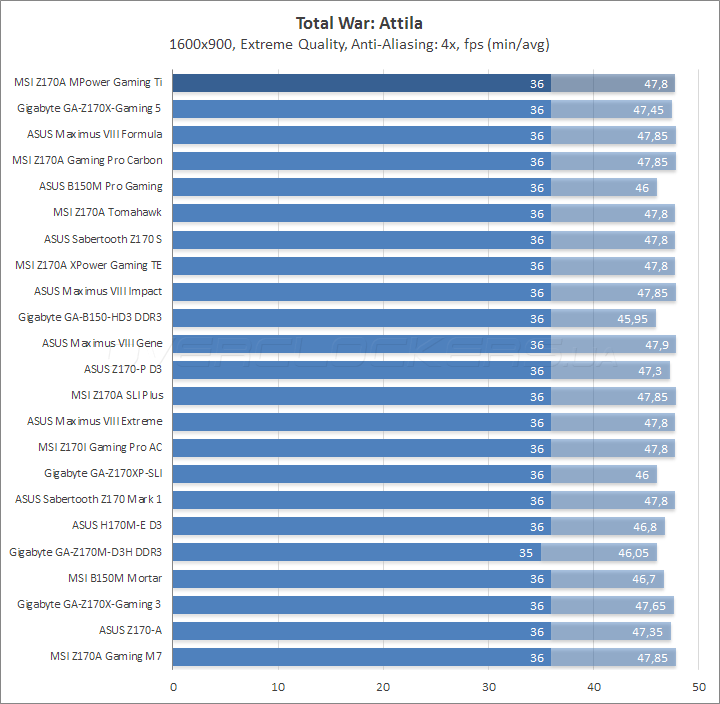

В разных игровых режимах вновь хорошее выступление, никаких претензий предъявить нельзя.

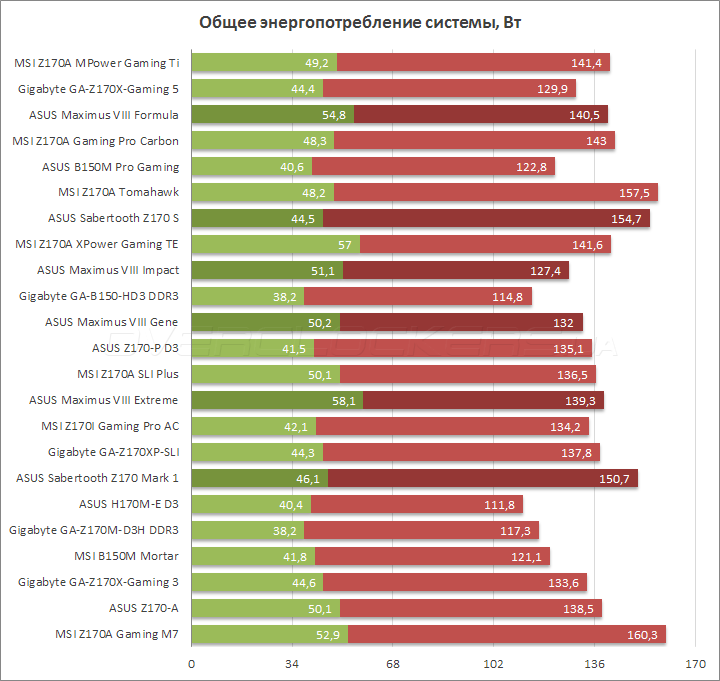

Энергопотребление системы

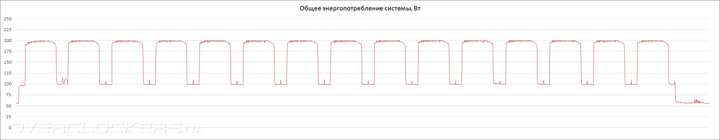

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.
Вместе с высокой производительностью соседствует и неплохая энергоэффективность. Вспоминая про завышенные уровни CPU SA и IO, финальные цифры могли бы стать и того меньше. Всё это означает хороший уровень КПД преобразователей и адекватную работу сопутствующих технологий в прошивке.
Вывод
В рассмотренной Z170A MPower Gaming Titanium производитель решил отказаться от размещения множества индикаторов и кнопок на PCB. Есть лишь переключатель состояния Slow Mode. Для диагностических целей имеется POST-индикатор, комплекс EZ Debug LED и точки по замеру системных напряжений. Упразднены также и различные готовые профили по автоматическому разгону системы. То есть, большинство мероприятий пользователю придётся проводить самому, хотя базовые возможности по форсированию нештатных частот всё же есть, но они такие же, как у более простых плат.
В роли особенностей модели выступают: переработанный преобразователь питания, обеспечивающий сочетание хорошего КПД и низких температур, новый подход к обеспечению работы подсветки на плате, она теперь намного менее навязчивая, а для интересующихся моддеров предусмотрено управление отдельной лентой RGB LED (в комплекте отсутствует).
Звуковая подсистема облагорожена новой версией программного комплекса Nahimic, сеть базируется на универсальном сетевом контроллере от Intel. Вместо подвергшихся забвению SATA-E инженеры предложили интерфейс U.2, не позабыли и про современные M.2, коих здесь две единицы.
В целом, впечатления о продукте оправдали ожидания. Есть небольшие заминки при разгоне оперативной памяти, но оперативное вмешательство специалистов и выпуск свежих сборок прошивок позволяют сделать вывод о заботе над имиджем продукта, а значит и о его владельцах. Имеем хорошую альтернативу модели Z170A Gaming M7, и, таким образом, растущую конкуренцию в среднем ценовом сегменте на рынке.
