Ассортимент Intel Raptor Lake становится все больше, даже 6 ГГц из коробки с Intel Core i9-13900KS уже стали доступны каждому желающему, но маркетинг, как всегда, умалчивает о том, что для их получения нужно потратиться на соответствующую достойную материнскую плату с мощным VRM. Посмотрим какой потенциал обжоры Raptor Lake способна удержать MSI MPG Z790 Edge WIFI на всех ядрах.
Характеристики
| Производитель | MSI |
|---|---|
| Модель и страница продукта | MPG Z790 Edge WIFI |
| Чипсет | Intel Z790 |
| Процессорный разъём | LGA 1700 |
| Процессоры | Intel Core i3/i5/i7/i9, Pentium Gold, Celeron 12 и 13 поколения (Alder Lake, Raptor Lake) |
| Память | 4 DIMM DDR5 SDRAM, максимум 192 ГБ: 4800-5600 МГц, 5800-7200+ (OC) МГц |
| Слоты PCI-E | 1 x PCI Express 5.0 x16 — CPU 1 x PCI Express 3.0 x1 — Z790 1 x PCI Express 4.0 x16 (x4) — Z790 |
| M.2 | 1 x PCI Express 4.0 x4 M.2_1 (Key M, 2260/2280/22110) — CPU 1 x PCI Express 4.0 x4 M.2_2 (Key M, 2260/2280) — Z790 1 x PCI Express 4.0 x4 M.2_3 (Key M, 2242/2260/2280, SATA support) — Z790 1 x PCI Express 4.0 x4 M.2_4 (Key M, 2242/2260/2280) — Z790 1 x PCI Express 4.0 x4 M.2_5 (Key M, 2260/2280) — Z790 |
| Встроенное видеоядро (в процессоре) | + |
| Количество подключаемых вентиляторов | 8x 4pin |
| Порты PS/2 | - |
| Порты USB | I/O-панель: 4 x USB 3.2 Gen 1 (Type A), 4 x USB 3.2 Gen 2 (Type A), 1 x USB 3.2 Gen 2 (Type C), 1 x USB 3.2 Gen 2x2 (Type C) Контактні групи: 1 x USB 3.2 Gen 2 Type-C (1 порт), 1 x USB 3.2 Gen 1 (2 порта), 2 x USB 2.0 (4 порта) |
| Serial ATA | 7 x SATA 6 Гбіт/с (Z790) |
| RAID | 0, 1, 5, 10 (NVMe M.2 та SATA 6Gb/s) |
| Встроенный звук | Realtek ALC4080 |
| S/PDIF | + |
| Сетевые возможности | 1 х Intel I226-V (2.5 Gigabit Ethernet) Intel Wi-Fi 6E AX211 (Wi-Fi 2.4/5/6GHz (802.11a/b/g/n/ac/ax), Bluetooth 5.3 |
| COM | – |
| RGB | 3 x Addressable Gen 2, 1 x RGB LED |
| LED RGB Header | 4 |
| TPM | + |
| Форм-фактор | ATX |
| Размеры, мм | 244 x 305 |
| Дополнительные возможности | Premium Thermal Design, Lightning Gen 5, Screwless M.2 Shield Frozr, Wi-Fi 6E, 2.5G Network Solution, Lightning USB 20G, Audio Boost 5, Core Boost, Memory Boost |
| Стоимость, грн | 16499 |
Комплект поставки
Материнская плата поставляется в коробке средних размеров белого цвета с фирменной полиграфией MPG.

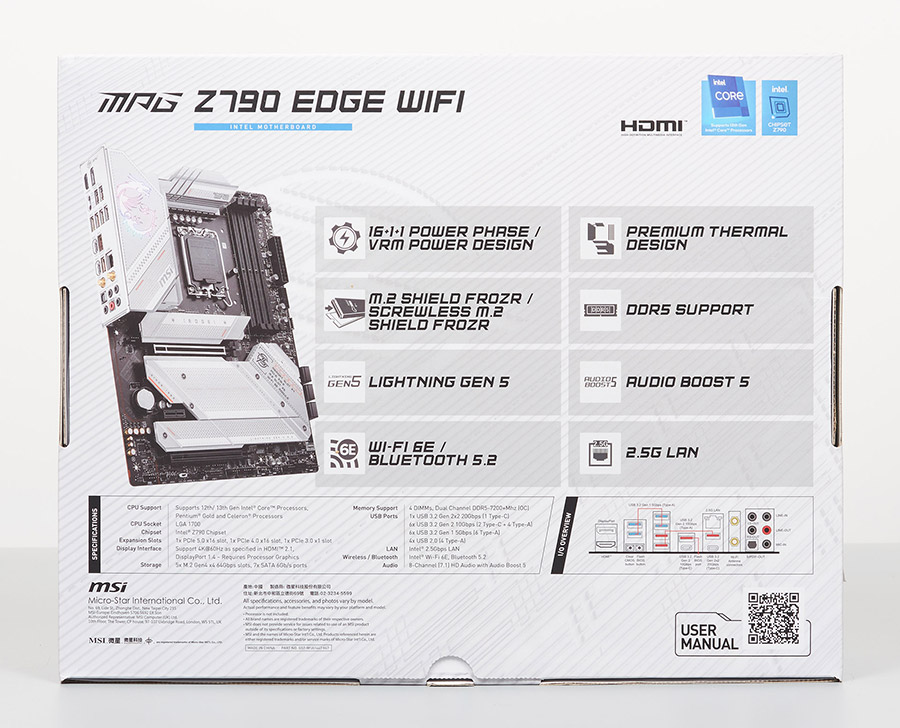

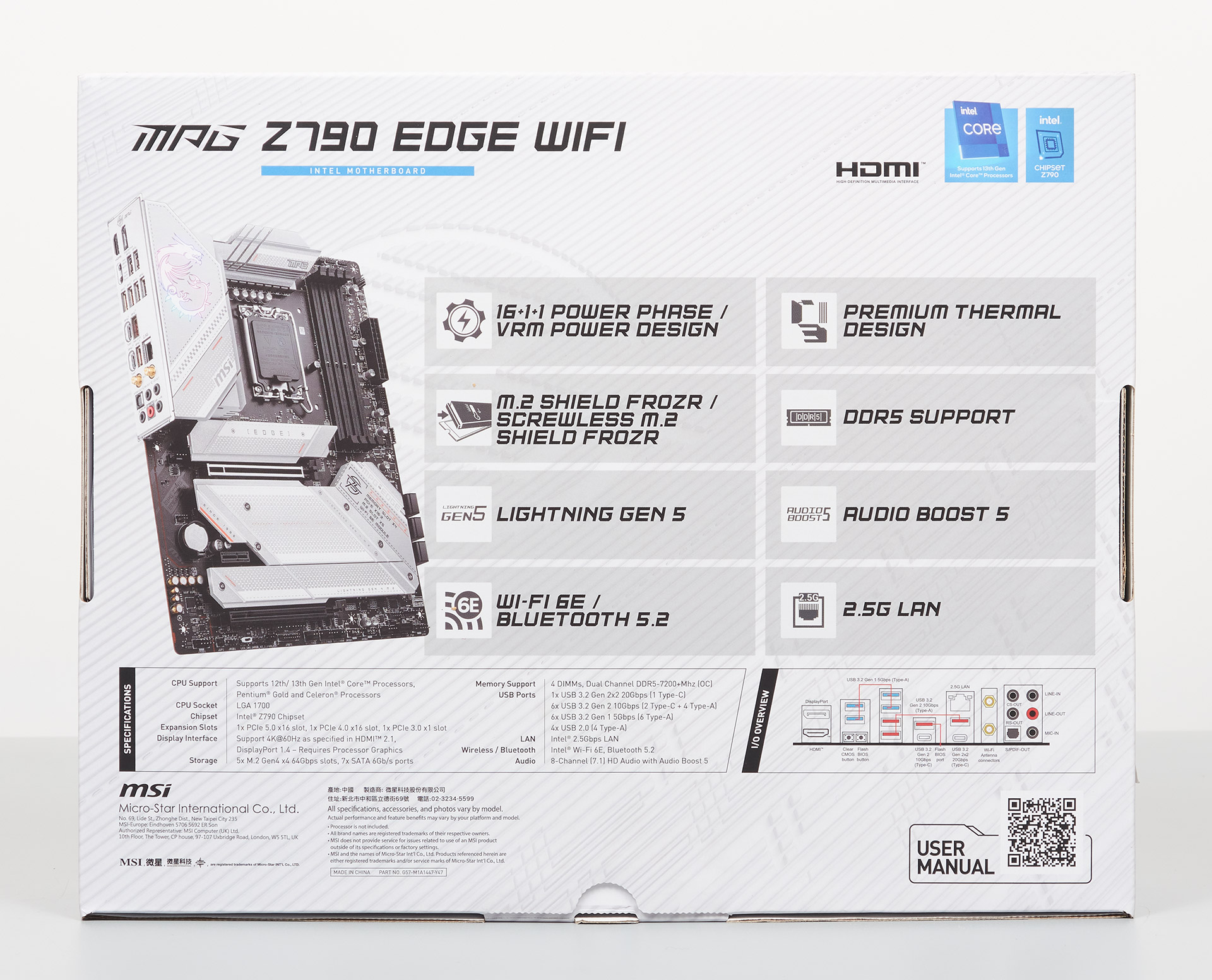

На обратной стороне коробки продемонстрирован внешний вид материнской платы, показаны главные преимущества, характеристики, а также есть структура I/O-панели.

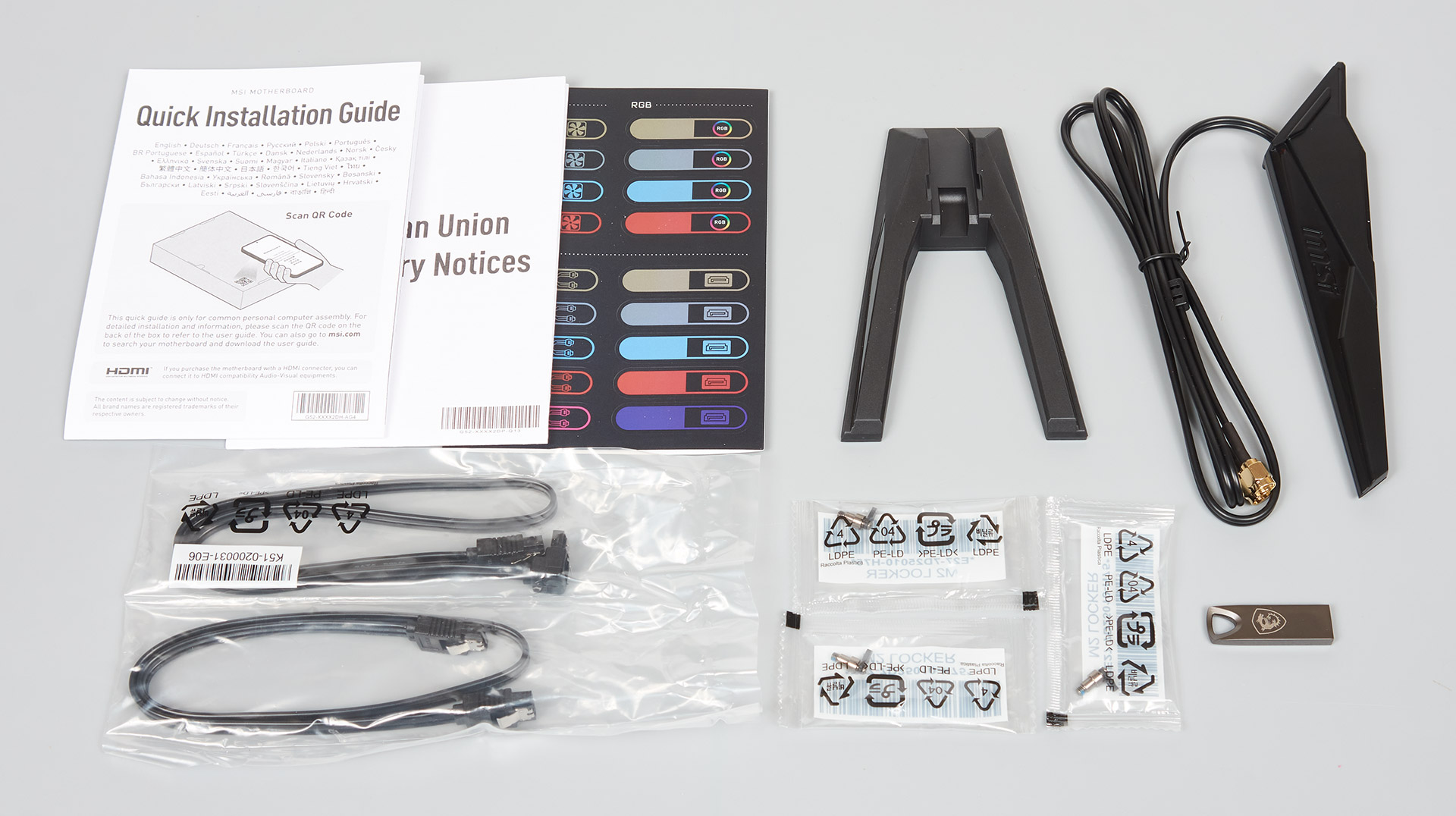

В самой коробке кроме материнской платы также находятся:
- инструкция и условия гарантии;
- комплект наклеек;
- два черных SATA-кабеля с металлической защелкой (один с угловым разъемом);
- антенна Wi-Fi и платформа;
- USB-накопитель с драйверами и ПО;
- EZ M.2 Clips для крепления накопителей.
Внешний вид

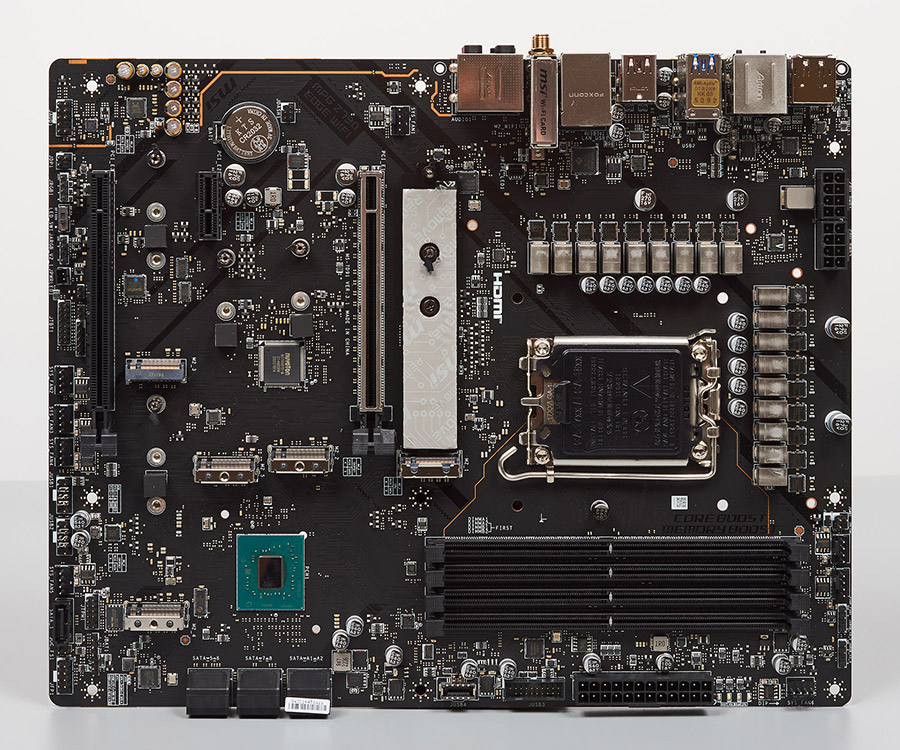

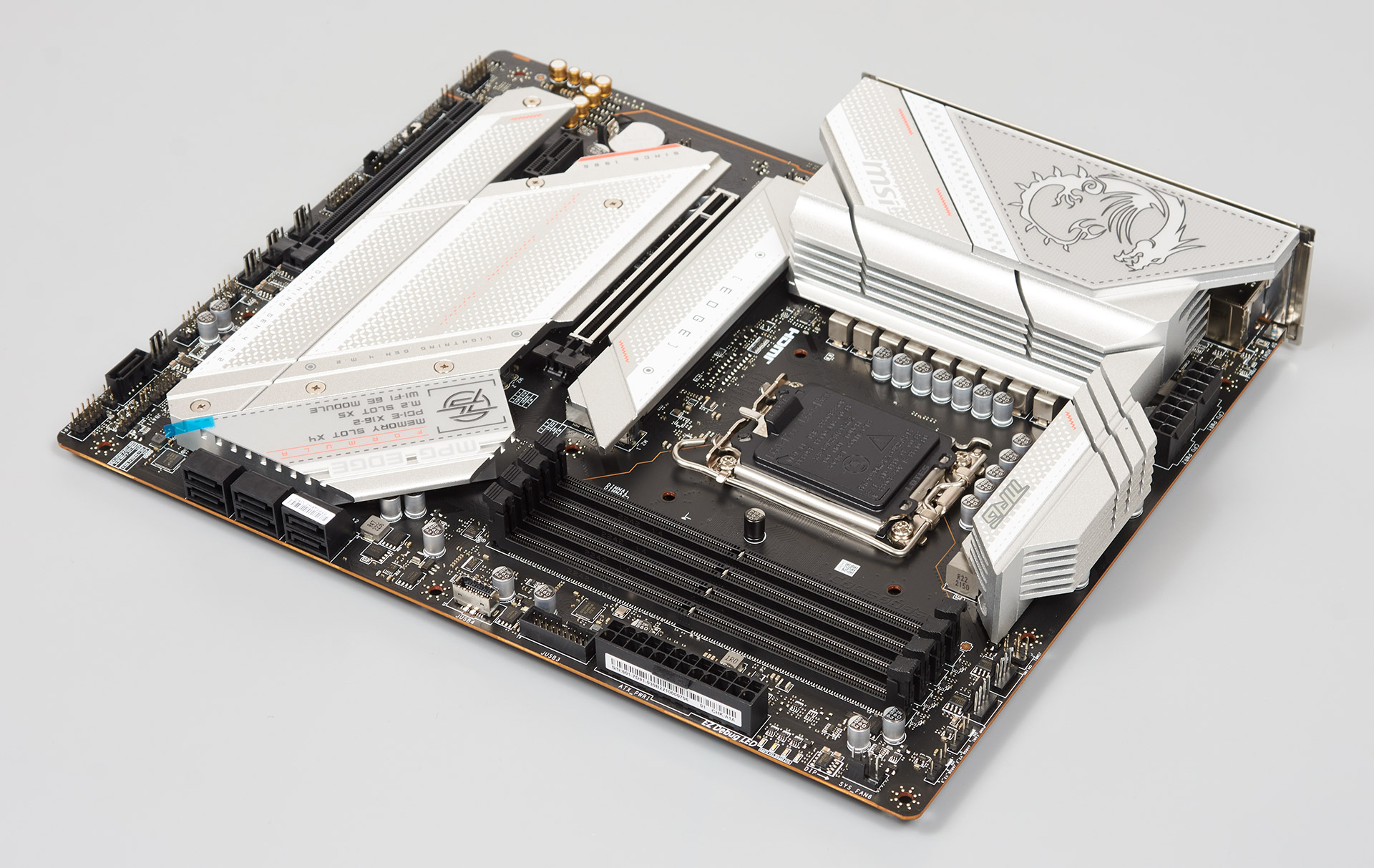

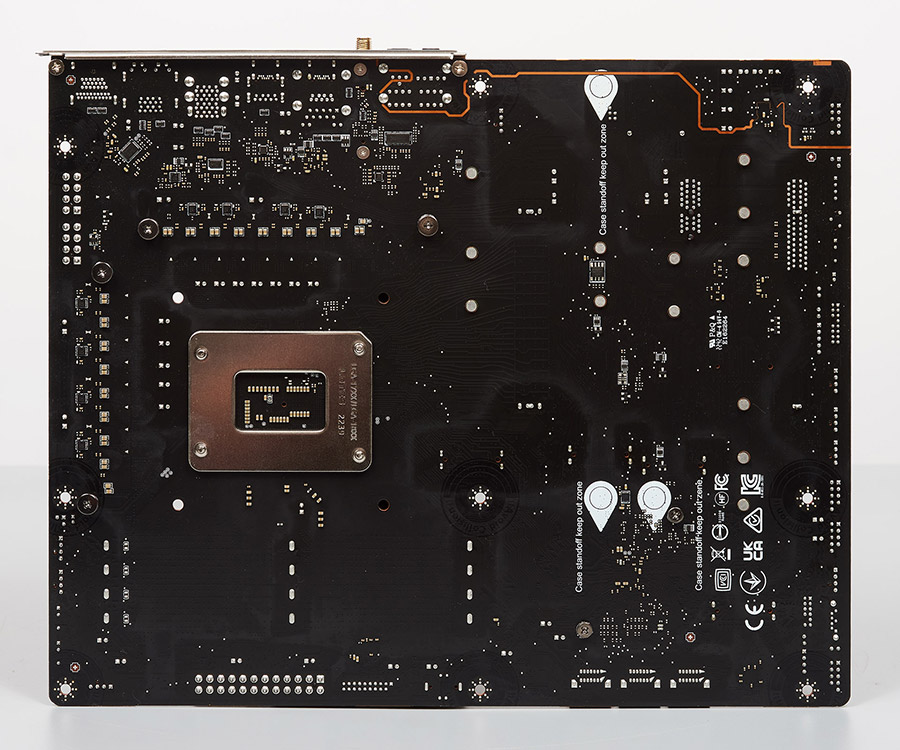

Материнская плата выполнена на текстолите черного цвета, система охлаждения представлена серебристым и белым с оранжевыми нотками. Есть интегрированная RGB-подсветка дракона в зоне I/O, кроме того, у пользователя присутствует возможность расширить ее с помощью коннекторов RGB_LED. Вся подсистема накопителей M.2 имеет собственные радиаторы охлаждения. Радиатор зоны VRM продлен до зоны I/O, что увеличивает площадь отвода тепла.

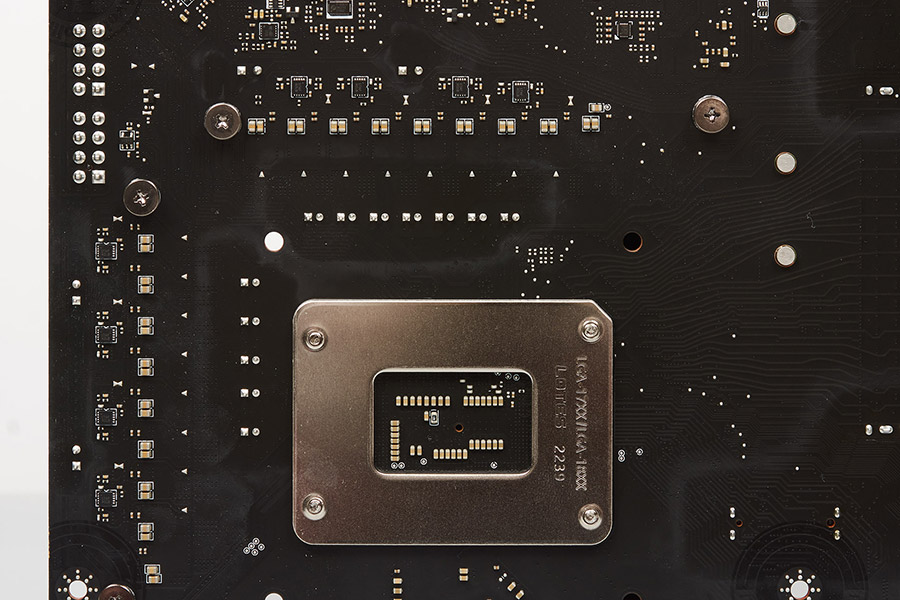

Сокет LGA 1700 выполнен компанией Lotes. Задвижки на слотах оперативной памяти присутствуют по обе стороны.
Чипсет на стандартном месте. Он охлаждается с помощью радиатора средних габаритов с неглубокими ребрами. Радиатор контактирует с чипсетом через термопрокладку, а фиксируется болтами.

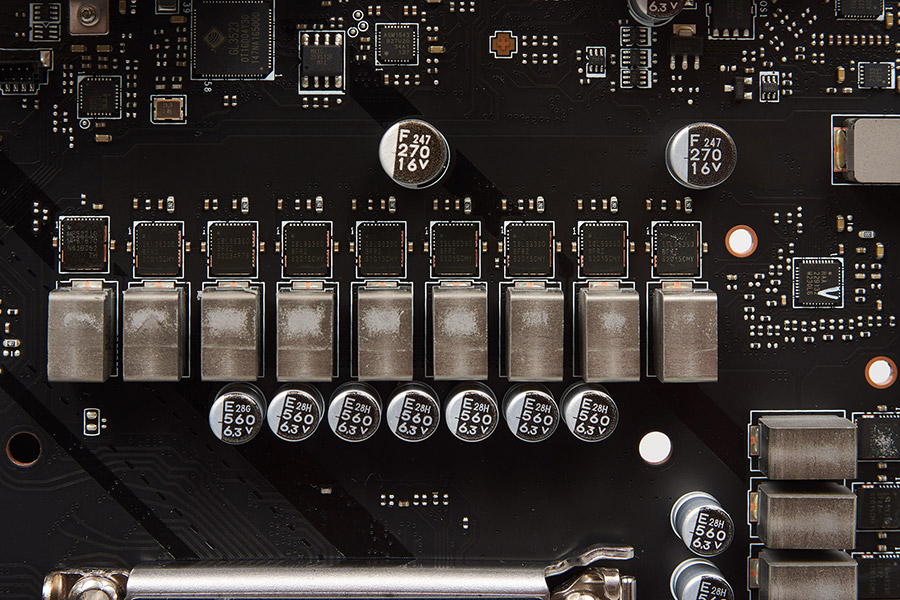

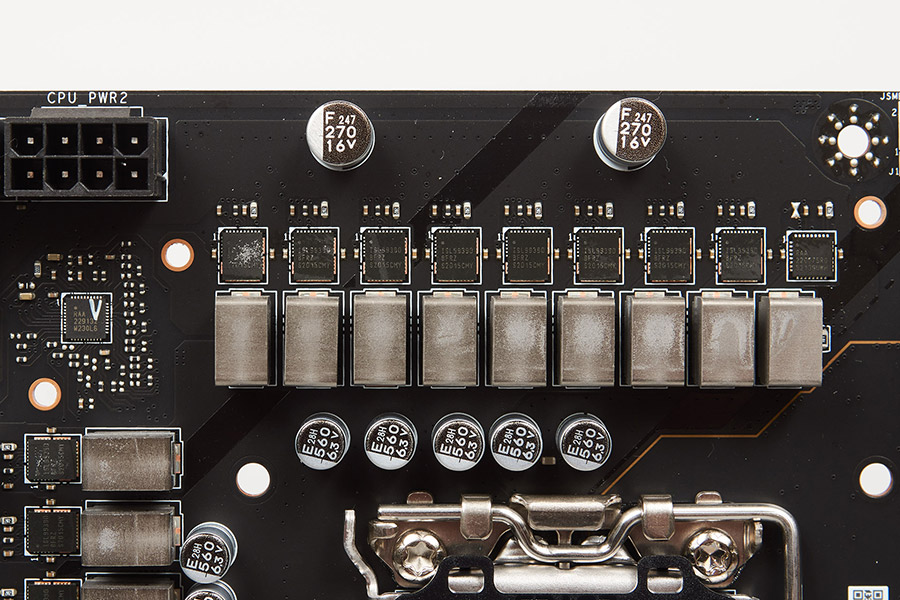

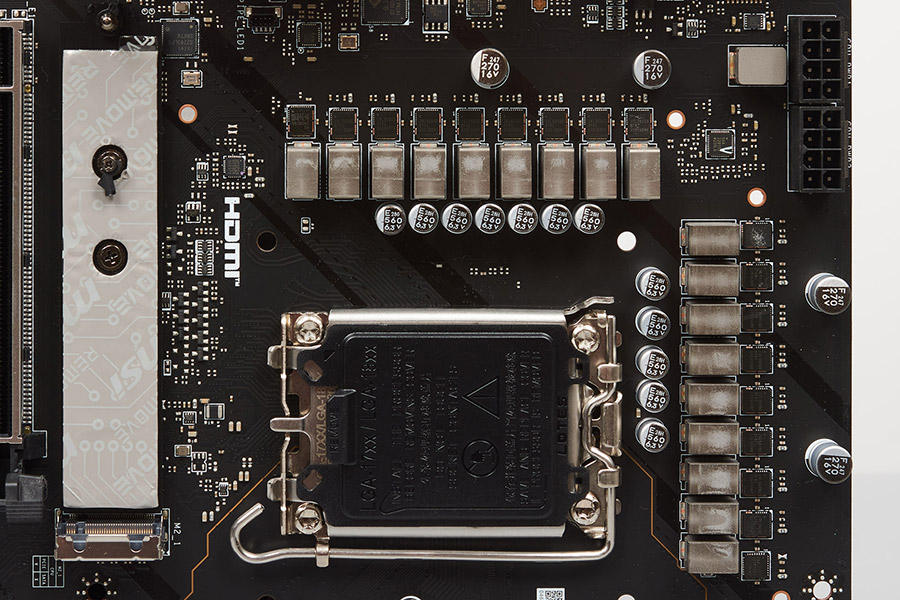

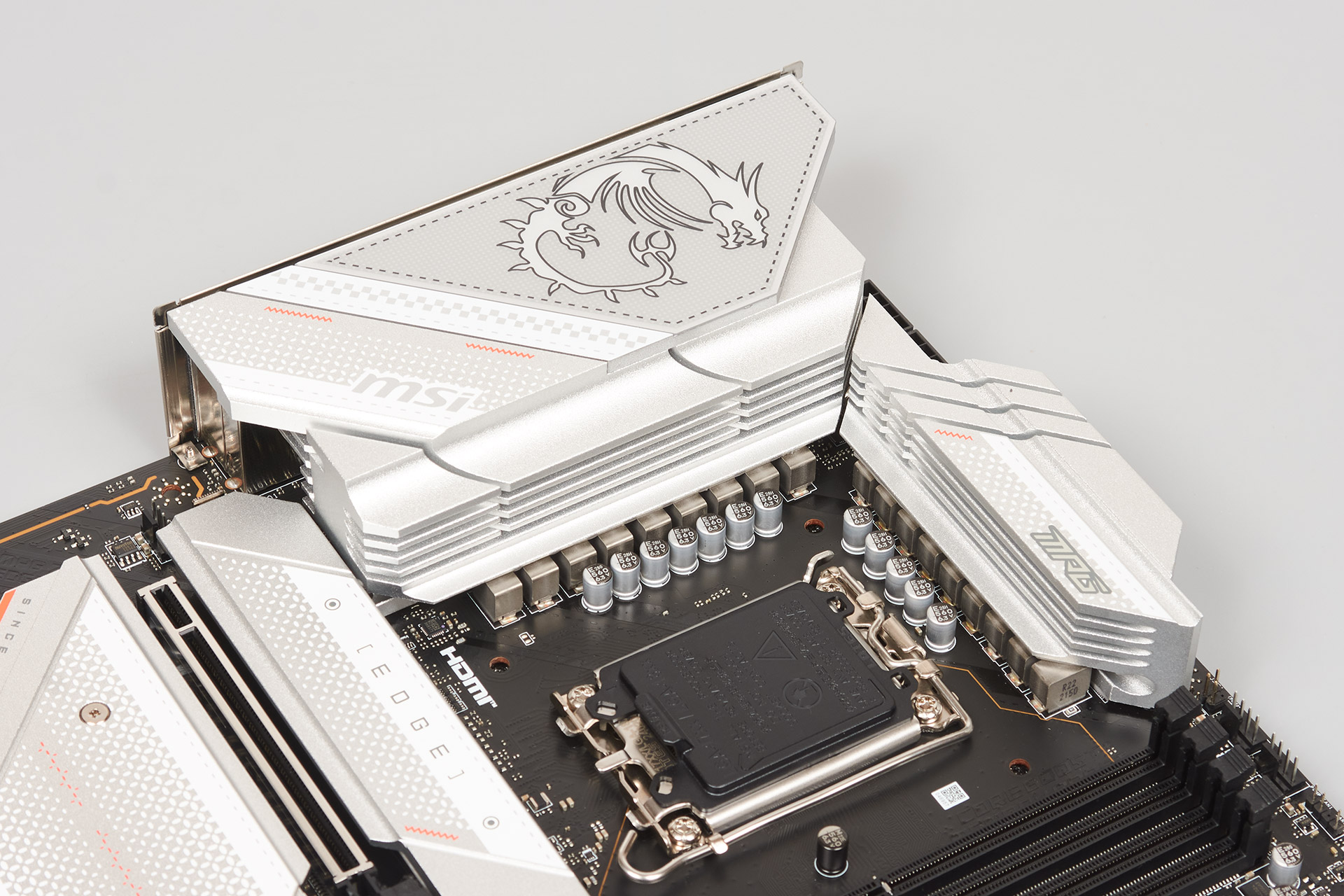

Подсистема питания выполнена по схеме 16+1+1 фаз. За нее отвечает ШИМ-контроллер Renesas RAA 229132. Для процессора используются шестнадцать силовых элементов Intersil ISL99390, рассчитанных на 90 А, для интегрированной видеокарты один Monolithic Power Systems MPS2210 под 80 А, а для AUX один Renesas RAA22005 двумя коннекторами EPS12V.

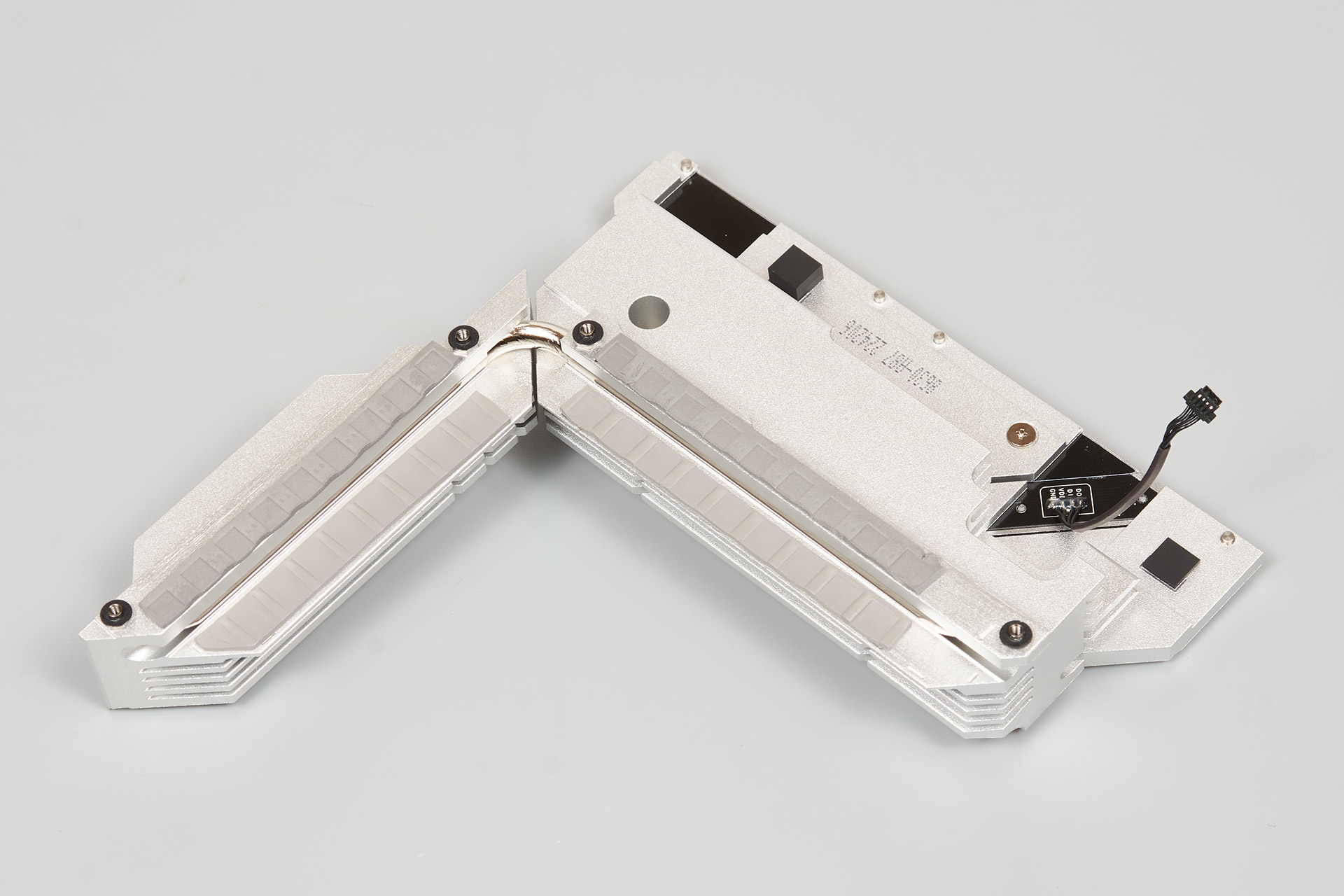

За охлаждение зоны VRM отвечает спаренный радиатор из двух секций, соединенных тепловой трубкой. Контакт с силовыми элементами происходит из-за термопрокладки. Радиатор фиксируется болтами.

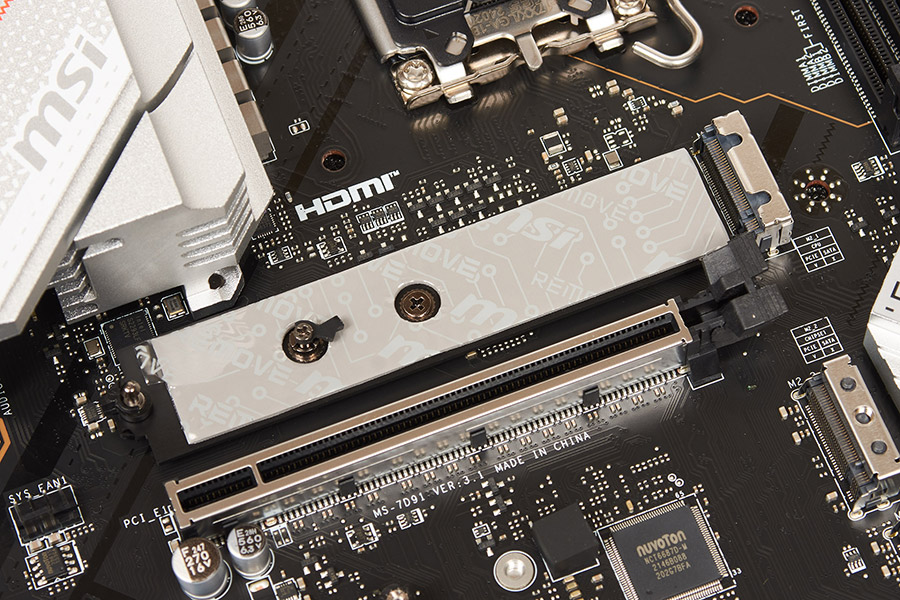

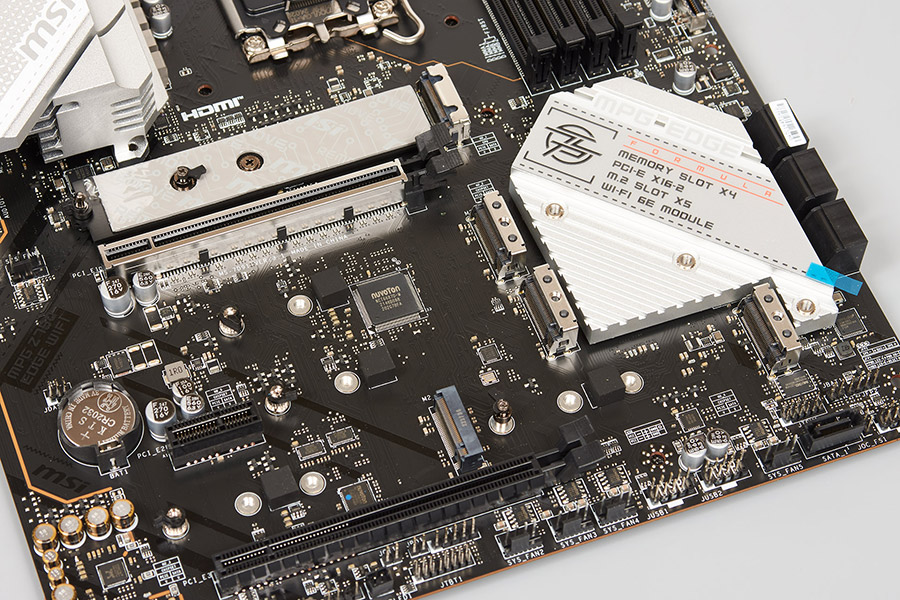

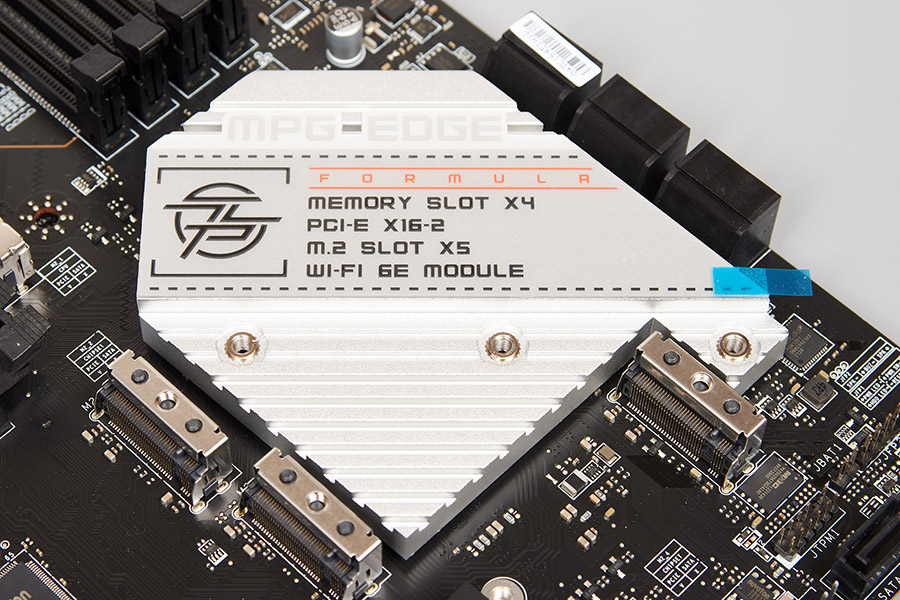

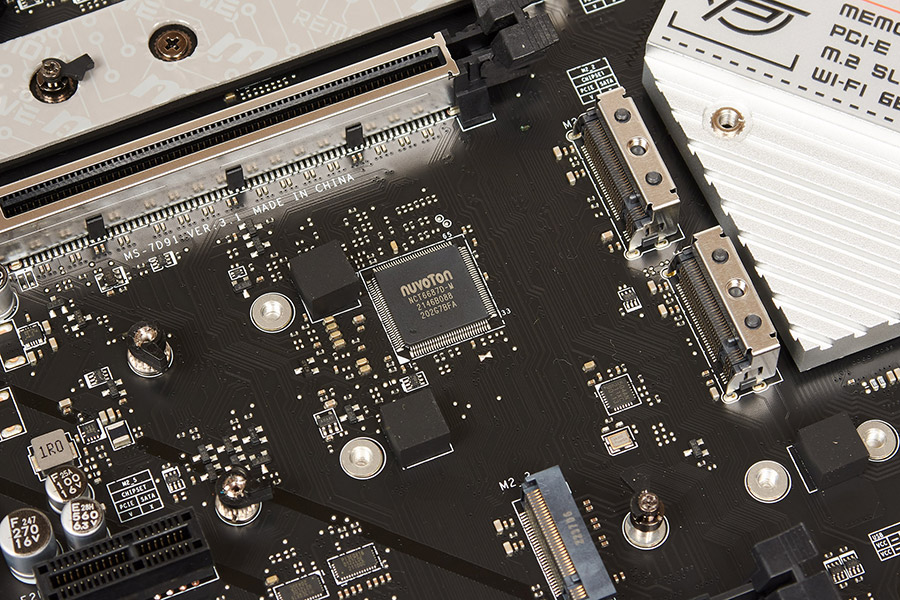

Подсистема накопителей M.2 может принять на борт до пяти SSD, обеспечить отвод тепла от каждого, а M.2_1 также имеет возможность отвода тепла с двух сторон.
Все они работают на скорости PCI-E 4.0 x4:
- M.2_1 рассчитан на накопители 2260/2280/22110. Подключен к CPU.
- M.2_2 рассчитан на накопители 2260/2280. Подключен к чипсету.
- M.2_3 рассчитан на накопители 2242/2260/2280, также имеется поддержка M.2 SATA. Подключен к чипсету (при использовании этого M.2 в режиме SATA будет выключен коннектор SATA_1 на материнской плате).
- M.2_4 рассчитан на накопители 2242/2260/2280. Подключен к чипсету.
- M.2_5 рассчитан на накопители 2260/2280. Подключен к чипсету.

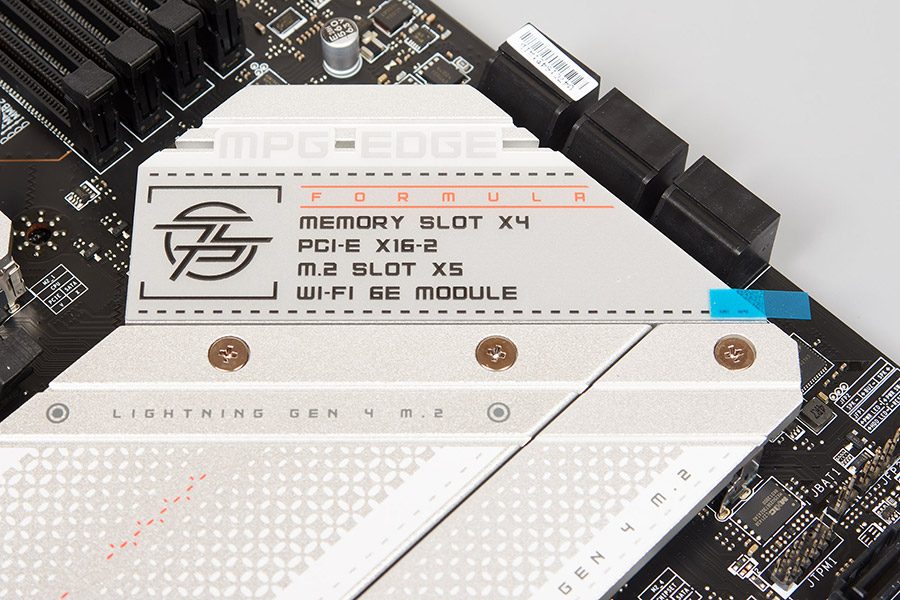

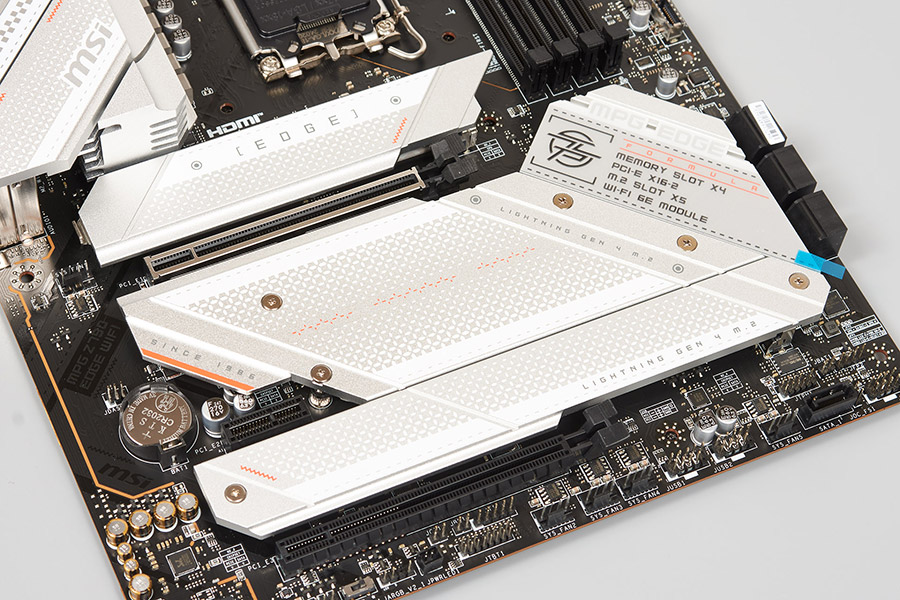

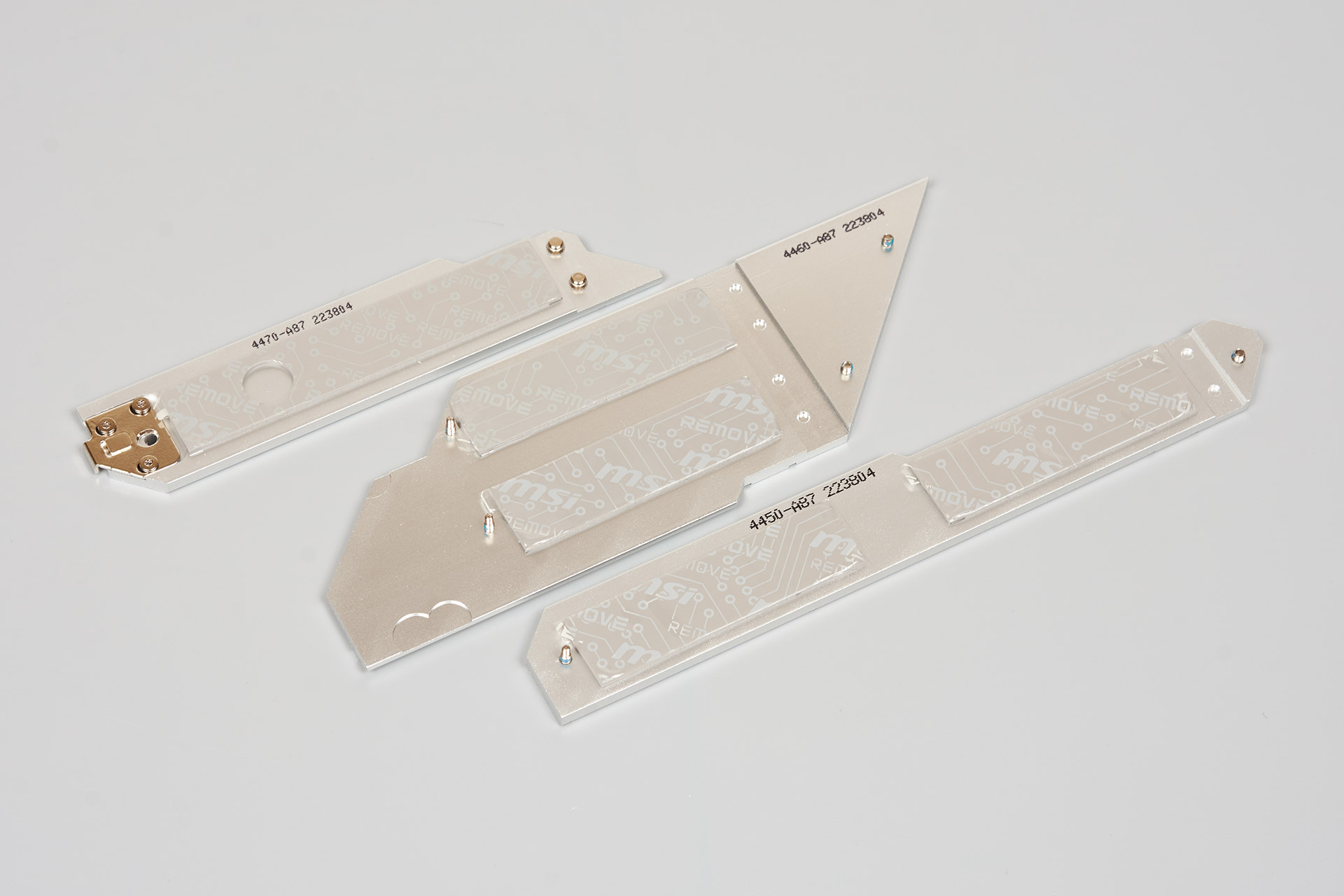

Радиаторы подсистемы накопителей M.2 выглядят так:
Аудиозона отделена от других элементов материнской платы для минимизации наводок и помех. Производитель выбрал кодек Realtek ALC4080.
Сеть 2.5G Ethernet реализована на контроллере Intel I226-V, а беспроводной канал Wi-Fi 6E + Bluetooth 5.3 работает на базе Intel Wi-Fi 6E AX211.

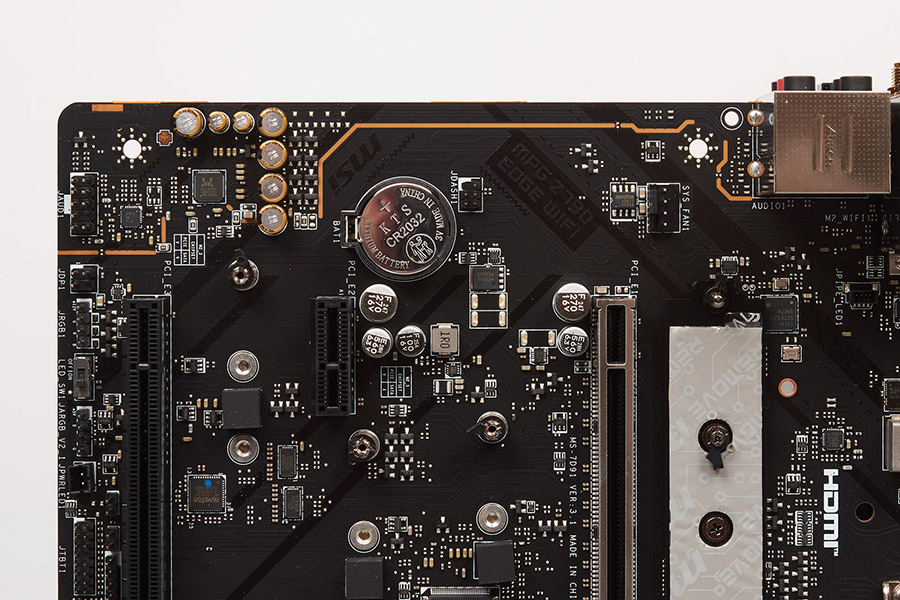

CMOS батарейка находится посреди зоны слотов расширения слева. Она сохранит доступность при использовании двухслотовых и более компактных видеокарт, при более габаритных она будет перекрыта. Сразу ниже I/O-панели расположен один коннектор вентилятора, а еще ниже контакты JDASH1 (Tuning Controller).

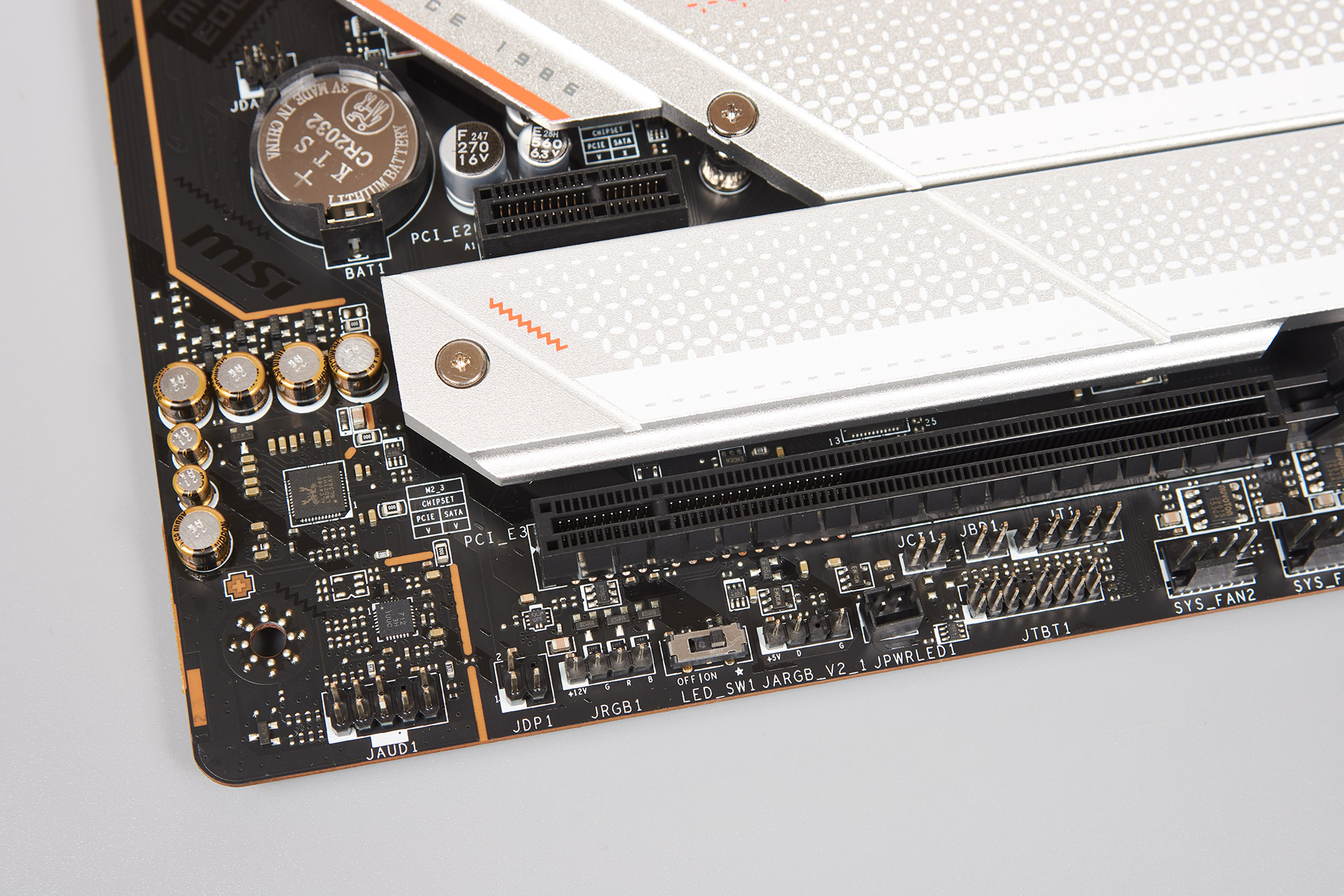

Снизу налево расположены коннекторы HD_AUDIO, JDP, JARGB_V2 (RGB 5В), JPWRLED (внешний индикатор питания), LED_SW1 для полного отключения RGB, датчик открытия шасси JCI, контакты JTBT1 (Thunderbolt 4).

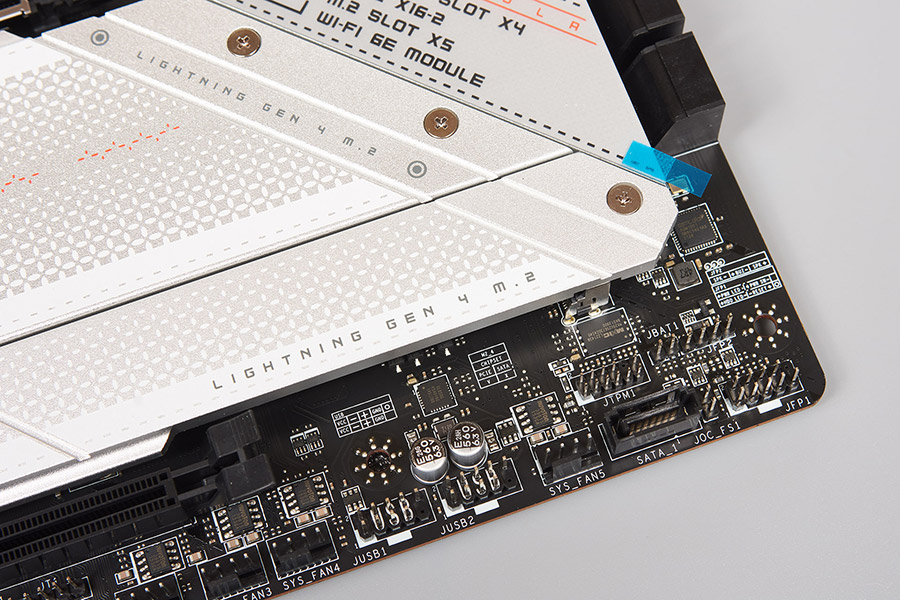

Внизу справа расположены три коннектора вентилятора, две контактные группы USB 2.0, коннектор JTPM для Trusted Platform Module, контакты спикера JFP2 и фронтальной панели JFP1, джампер JBAT (CLEAR_CMOS), джампер JOC_FS1 (функция Safe Boot), порт SATA_1.

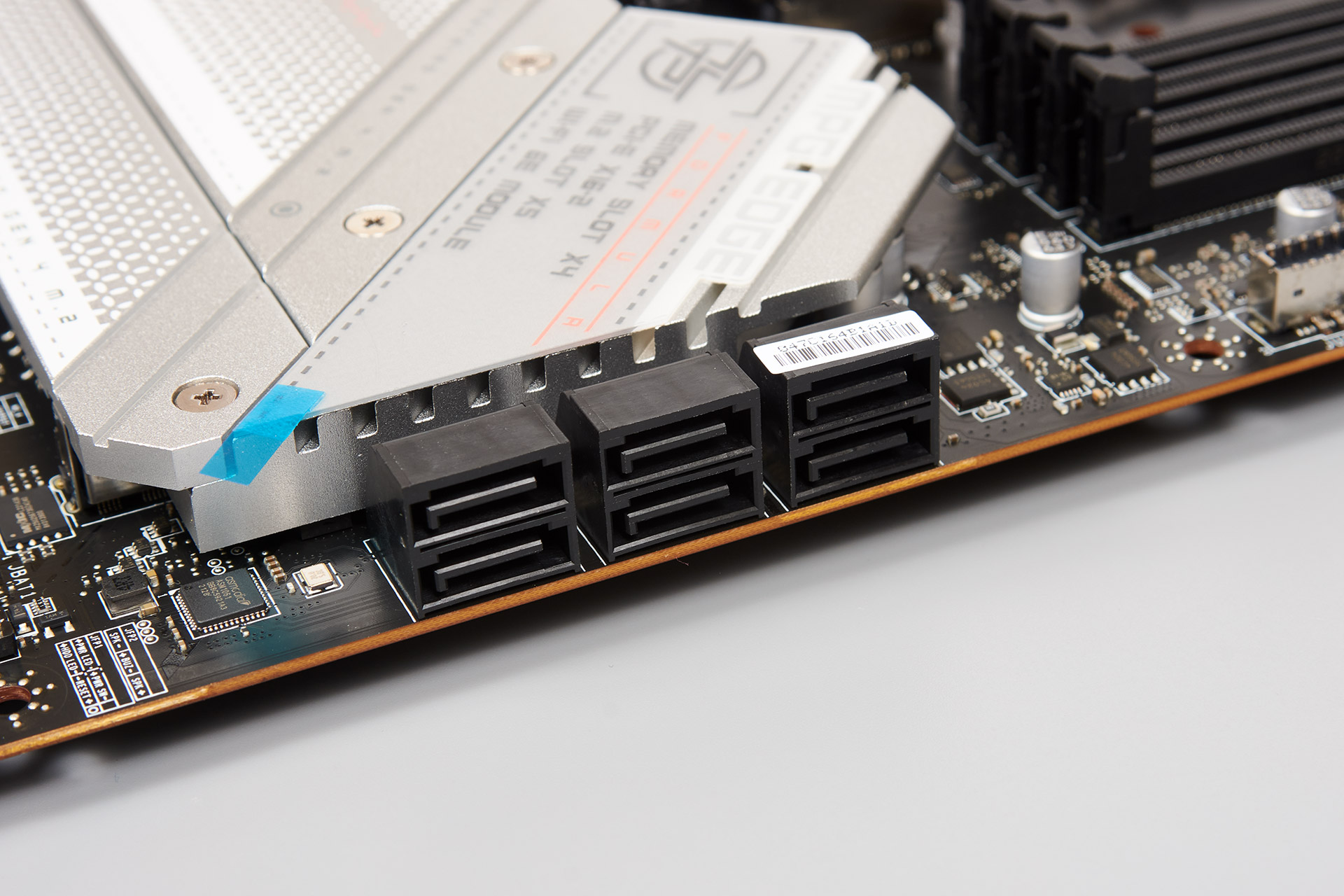

Справа под углом 90 градусов находятся шесть портов SATA.

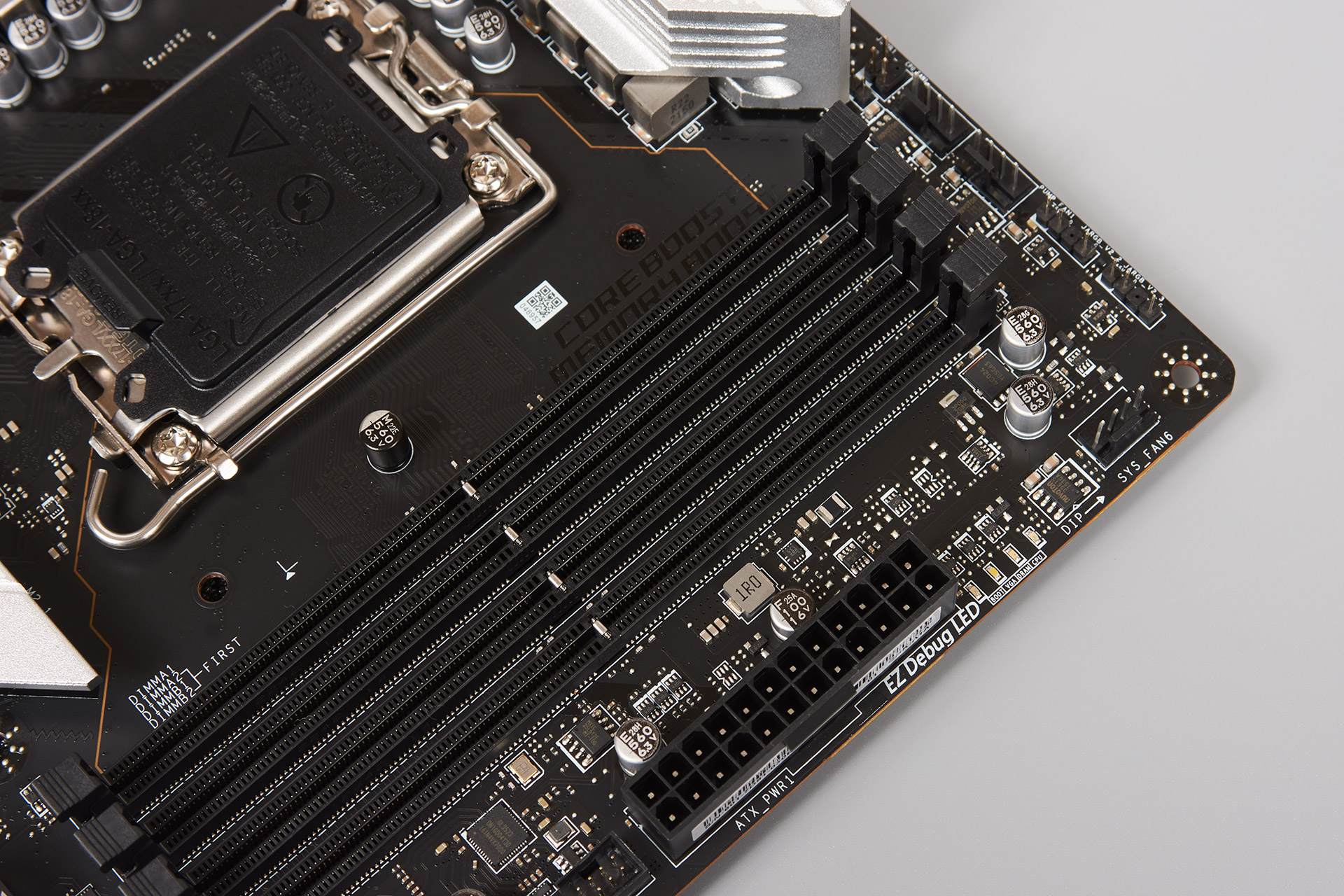

Выше можно найти контактные группы USB 3.2 Gen 1 и USB 3.2 Gen 2 Type-C. Сверху справа традиционно находятся три коннектора вентиляторов, два RGB (5В и 12В), а также диагностическая зона EZ Debug LED, которая помогает пользователю в понимании процесса запуска материнской платы соответствующими светодиодами и указывает источник проблем в случае их наличия.

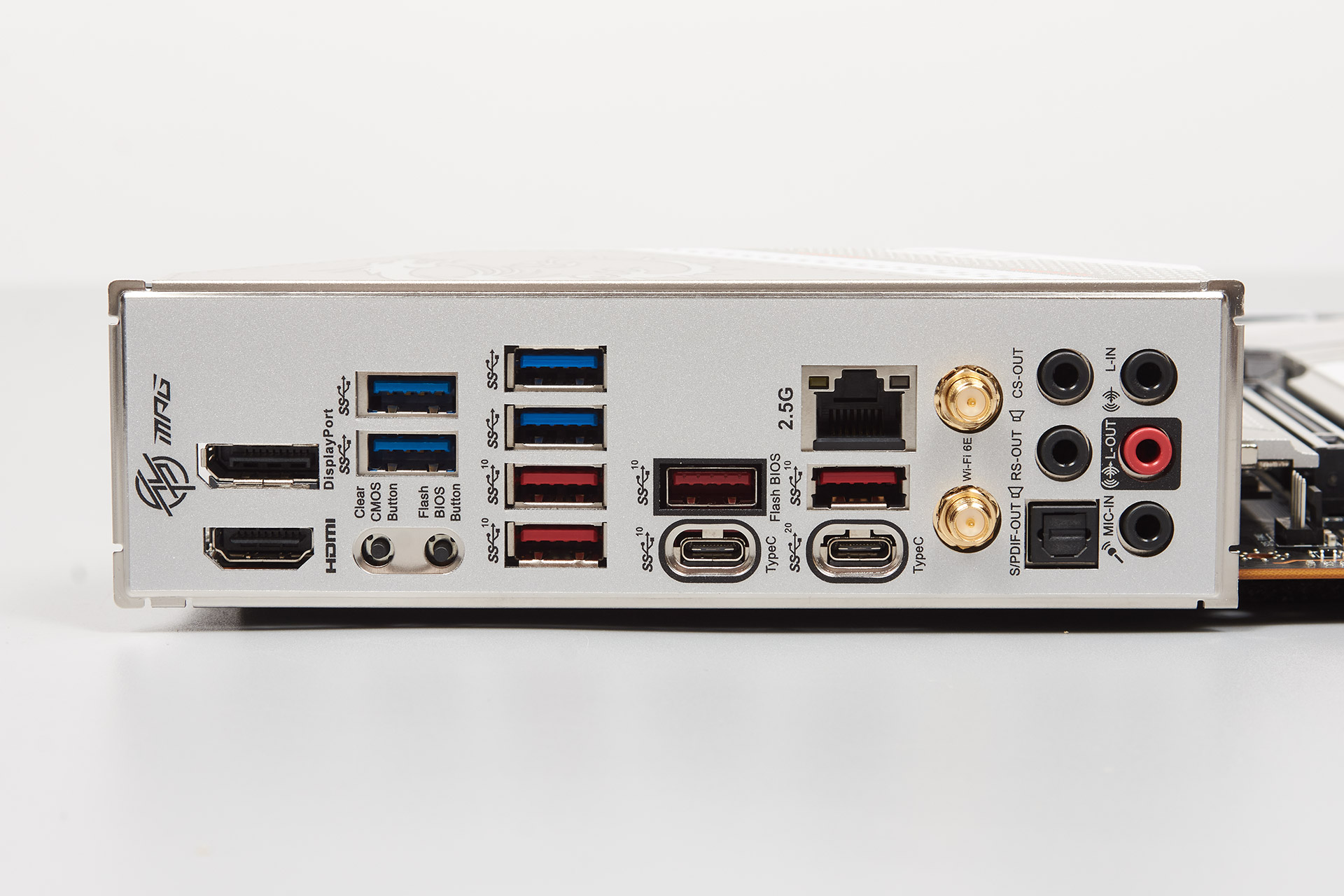

I/O-панель имеет установленную заглушку, кроме того, в наличии две спец-кнопки: Clear CMOS Button для сброса настроек и Flash BIOS Button для автономной прошивки материнской платы.
Разъемы И/O-панели:
- x1 HDMI;
- x1 DisplayPort;
- x1 USB 3.2 Gen 2x2 (Type C);
- x1 USB 3.2 Gen 2 (Type C);
- x4 USB 3.2 Gen 2 (Type A);
- x4 USB 3.2 Gen 1 (Type A);
- x1 RJ-45 (2.5G LAN);
- x1 SMA (для подключения антенны Wi-Fi).
- x1 S/PDIF Out.
- x5 Mini Jack (Line in, Line out, Mic in, C/SUB, Rear).
