Тестовый стенд
Тестирование производилось со следующими комплектующими:
- процессор: Intel Core i7-13700K;
- система охлаждения: контур СВО с чилером;
- материнская плата: MPG M7 Z790 Edge WIFI (UEFI E7D91IMS.H20);
- память: Kingston Fury Beast KF560C40BBK2-32(2x16 ГБ, DDR5-6000, CL40-40-40-80 2T, 1,35 В);
- видеокарта: GeForce RTX 3090 (MSI VENTUS 3X 24G OC, mod firmware 390W GIGABYTE Gaming OC);
- системный накопитель: Kingston KC3000 1024 ГБ (SKC3000S/1024G);
- блок питания: Rosewill Hercules 1600S (1600 Вт);
- операционная система: Microsoft Windows 11 Pro 22H2 x64 (22621.1105), актуальны обновления на момент конца января 2023 года.
Состав контура СВО: водоблок EK-Supremacy Acetal+Nickel, две помпы Hydor Seltz 1200, чилер Hailea HC-300A, бак воды 15 л.
Методика тестирования и разгон
Управление оборотами вентилятора было автоматическим. Температура помещения удерживалась на уровне ~20 градусов Цельсия. Показатели температур брались из мониторинга HWINFO, а также с термофото, выполненным тепловой камерой UNI-T RX-600. При фиксации температур материнская плата либо была 30 минут без нагрузки, либо 30 минут в нагрузке. Измерение энергопотребления платформы производилось с помощью энергометра Feron TM55 и электросчетчика в течение 30 минут в режиме нагрузки (забег LinX) и без него. Частотный потенциал ключевых узлов исследовался шагами напряжений 0,025 В, стабильность системы проверялась комплексом нагрузок в виде LinX (problem size 46290 – 30 минут), а также прохождением Y-cruncher на пресете Pi-2,5b. Каждый бенчмарк запускался пять раз, в результатах отмечено среднее арифметическое, то же касается игр. В играх происходила запись телеметрии (1% low fps + Average fps) с помощью Riva Tuner Statistics Server. CS:GO (настройки качества — минимальные) — тест на карте мастерской FPS Benchmark от начала сцены бенчмарка до третьего звукового сигнала на черном экране. Остальные игры тестировались на заводских пресетах минимального качества на стандартных бенчмарках.
Начнём с заводских настроек. При первом запуске материнская плата выясняет тип используемого охлаждения процессора: заводской кулер, башня или водяное охлаждение. Каждый режим выставляет соответствующие параметры Turbo Mode и TDP. Конечно, использовался максимальный пресет, мы же овеклокеры в душе даже на заводских настройках! Процессор работал на скоростях до 5400 МГц по P-cores, средний показатель составил ~5332 МГц. E-cores работали на частоте 4200 МГц, это актуально как для бенчмаркинга, так и для гейминга. Но оверклокеров же не это интересует, правда?

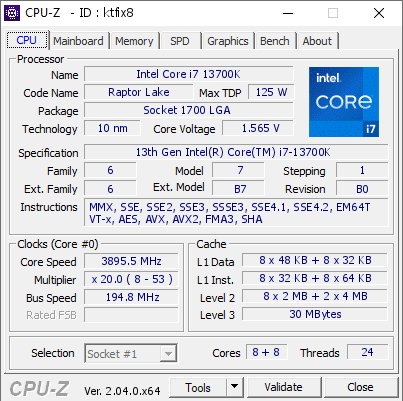

Сачала самый печальный момент — дрейфование частоты BCLK. Оно легко ликвидируется использованием режима BCLK 100 MHz Lock On, но превращает любые эксперименты с опорной шиной в спортивный интерес без практической пользы использования. Однако материнская плата смогла подчинить частоту 194,8 МГц, валидация присутствует. Чем ближе к 200 МГц — тем более нестабильно себя вела система, далее результат улучшить не удалось. Классический принцип времен LGA 775 не сработал, ни горячий, ни холодный запуск на 201/205 МГц не увенчался успехом.

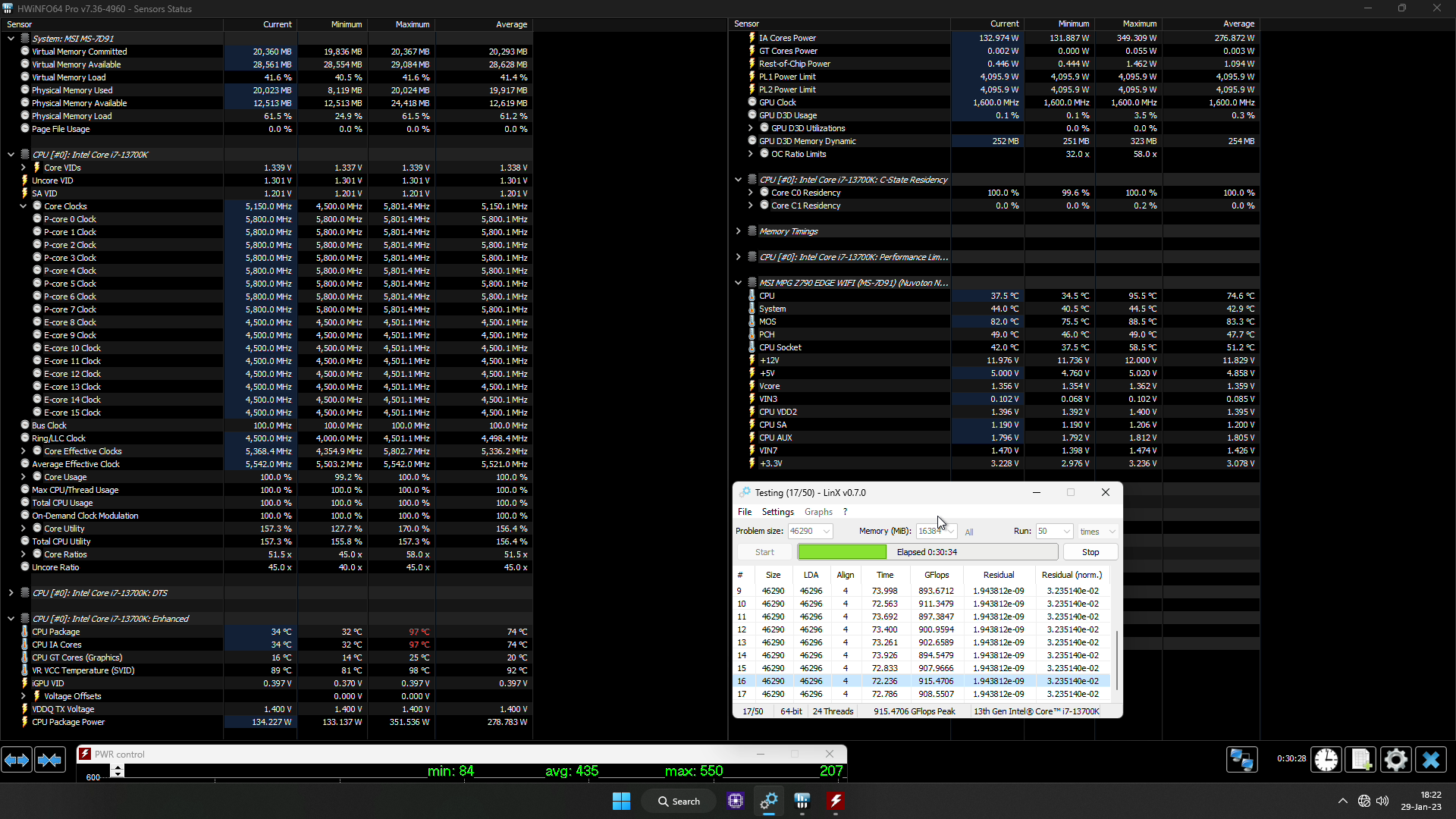

E-cores без проблем покорили 4500 МГц по всем ядрам и заводским напряжениям. Uncore эквивалентный E-cores (4500 МГц). P-cores работали на частоте 5800 МГц по всем ядрам без AVX Offset (0) с напряжением 1,35 В LLC Mode 2. По показателям HWINFO напряжение было статическим, как и положено для этого режима. Оперативная память была разогнана до 6600 МГц CL32-39-39-30 2T в режиме Gear 2, напряжение DRAM = 1,4 В, VDDQ = 1,35 В.
Собственно говоря, система была абсолютно стабильна на этих настройках, и материнская плата готова была раскрывать потенциал процессора дальше, но переход на 5900 МГц уже не смог обеспечить чилер, происходил тротлинг.

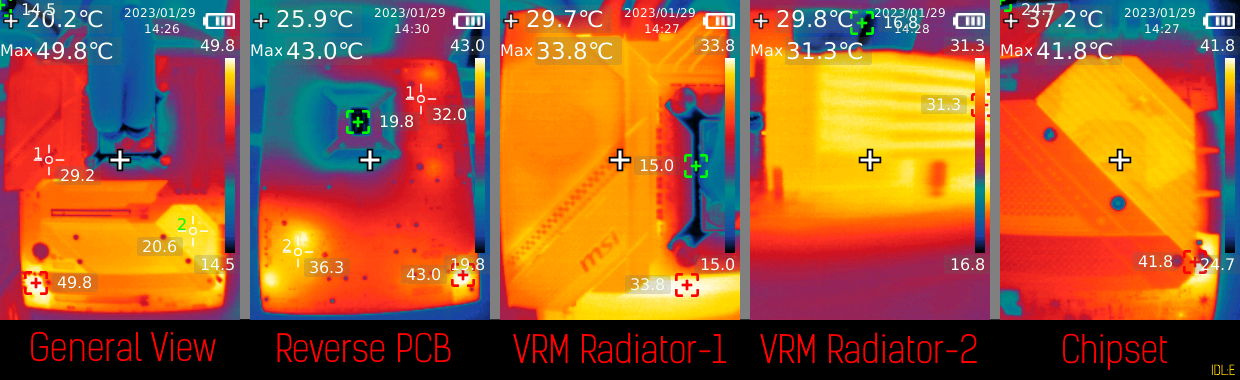

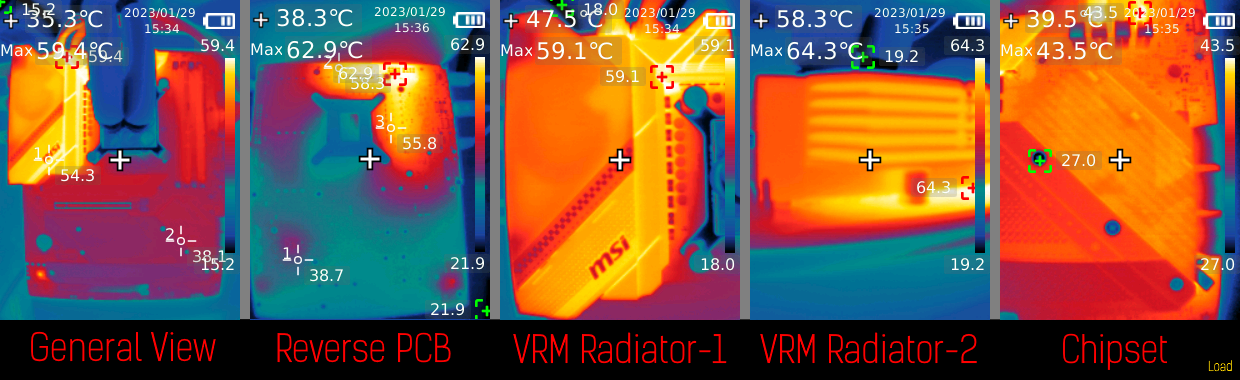

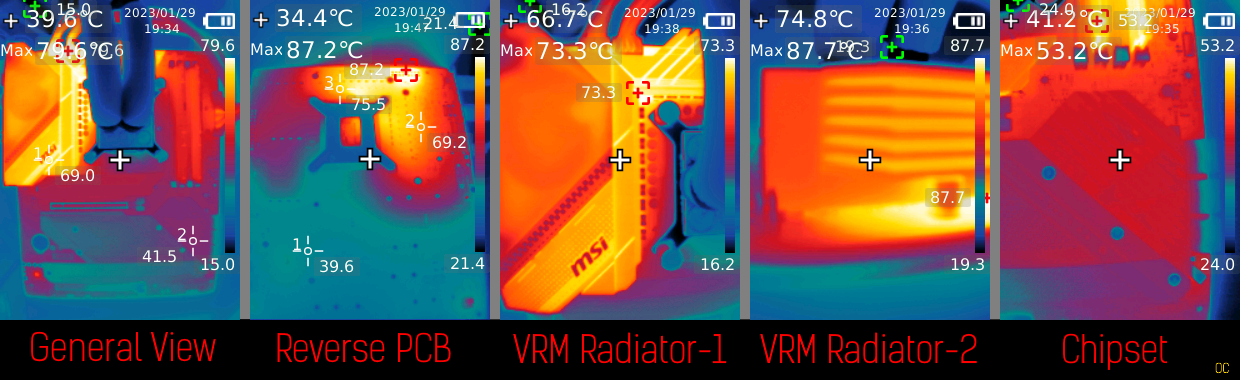

Перейдем к результатам тестов, начнем с термофото в различных режимах эксплуатации (простой / нагрузка в заводском режиме / нагрузка в разгоне):

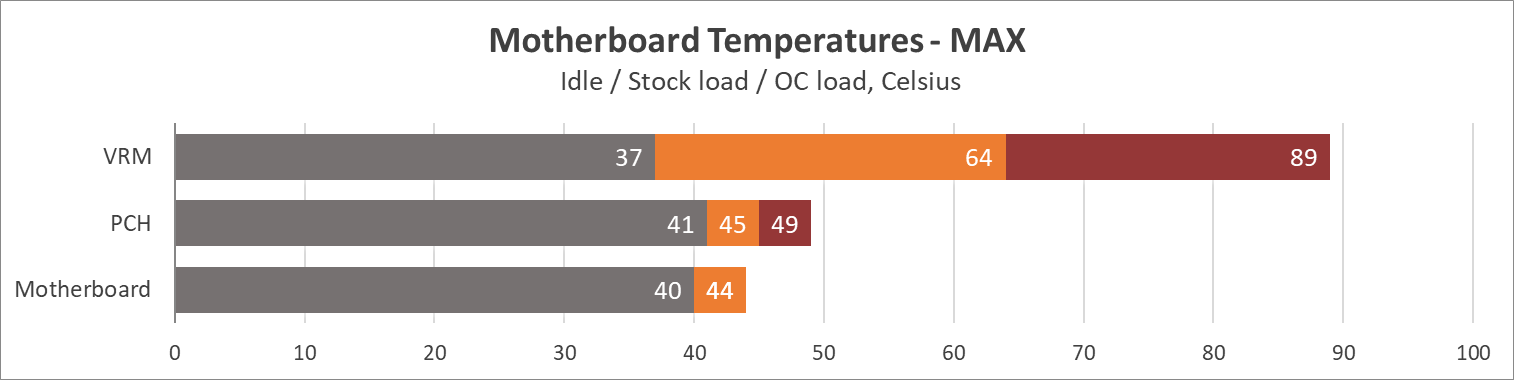

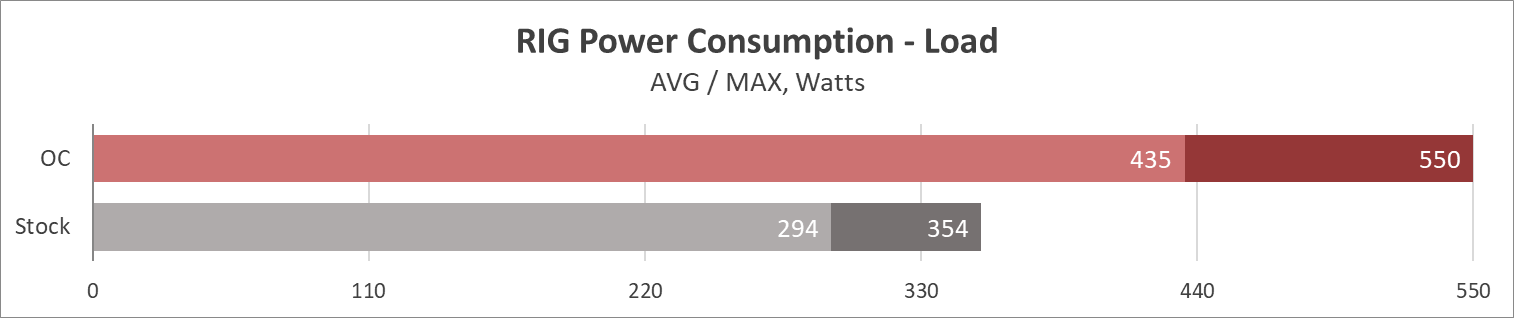

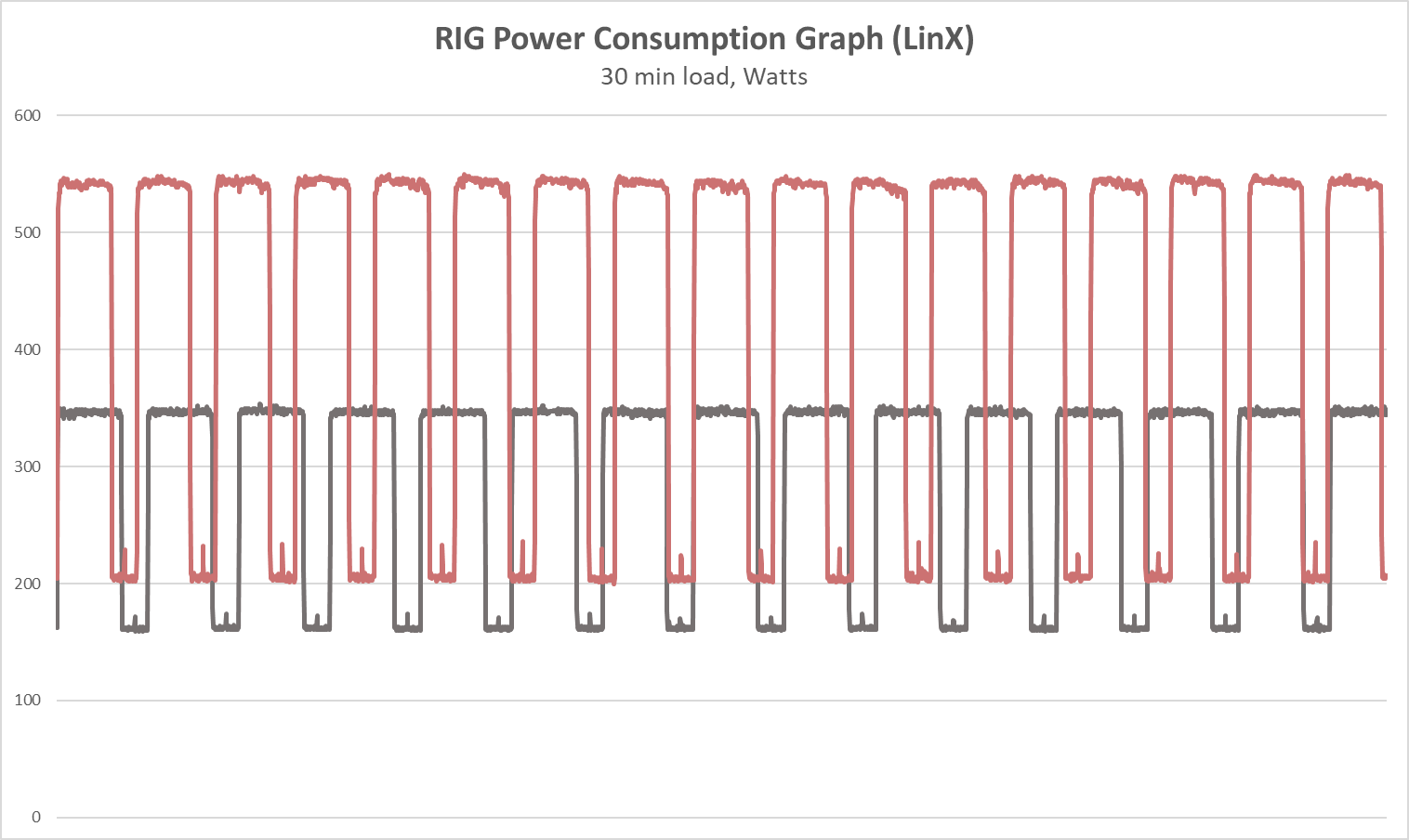

Графики температур ключевых узлов, а также графики энергопотребления:
Перейдем к традиционной битве автоматики и ручного разгона:

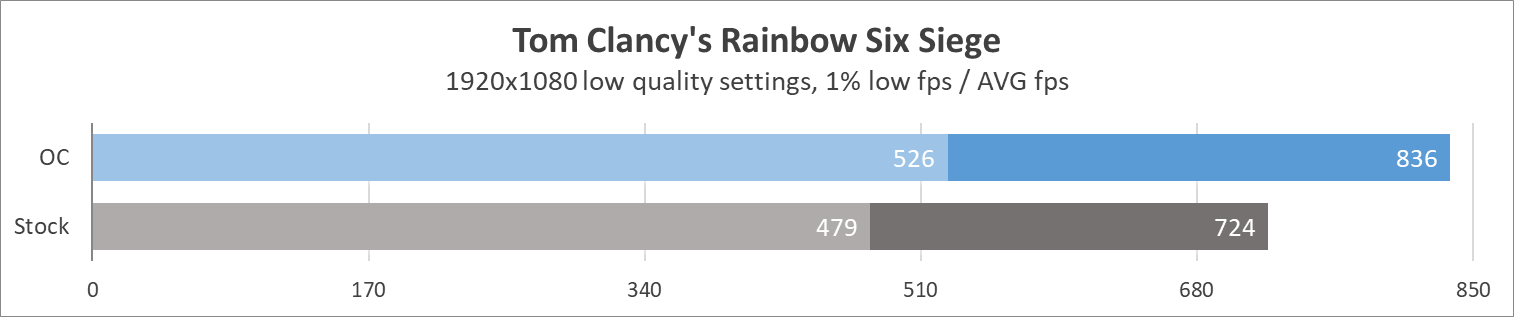

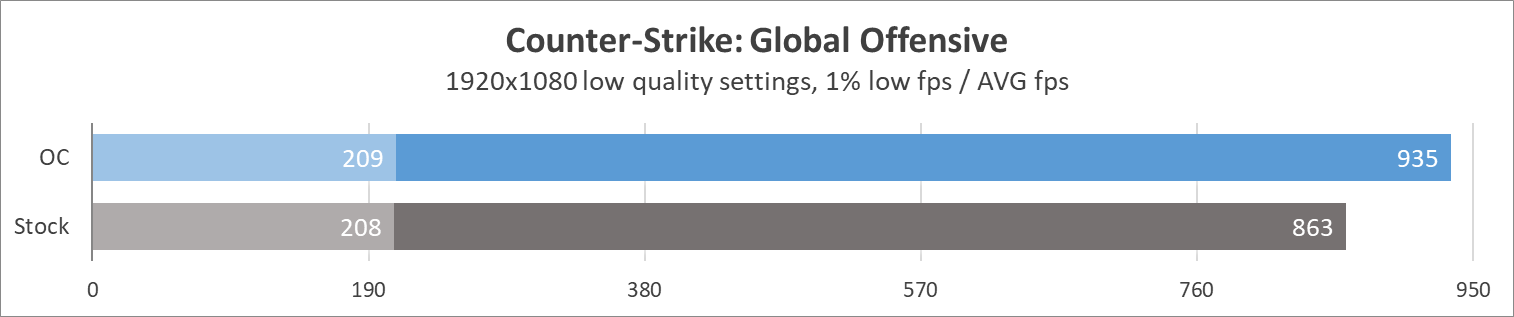

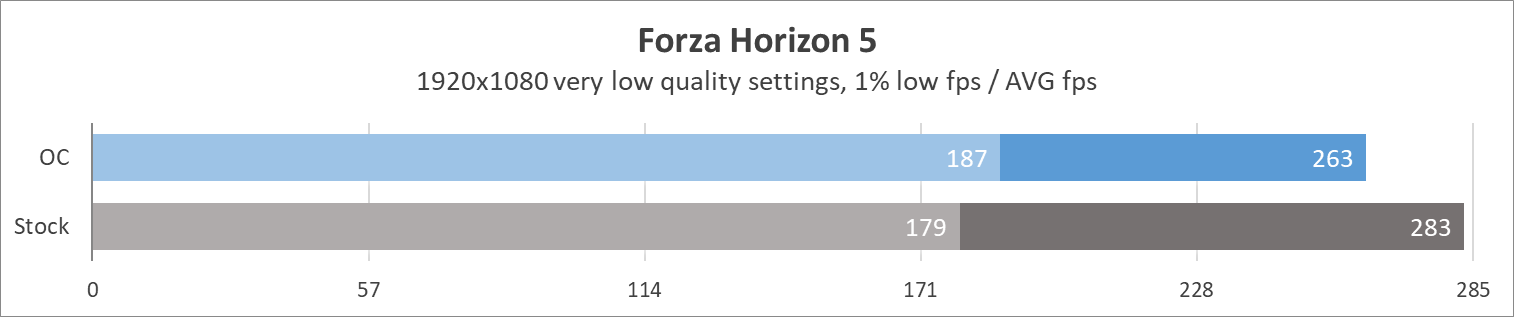

В играх можно добиться увеличения среднего fps до ~8%. Forza Horizon 5 стала исключением, где разгон снижает производительность.

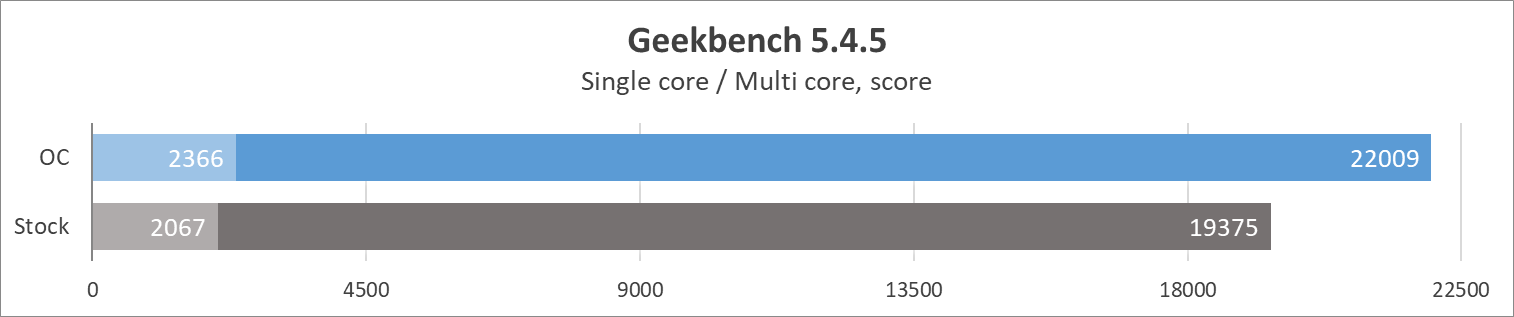

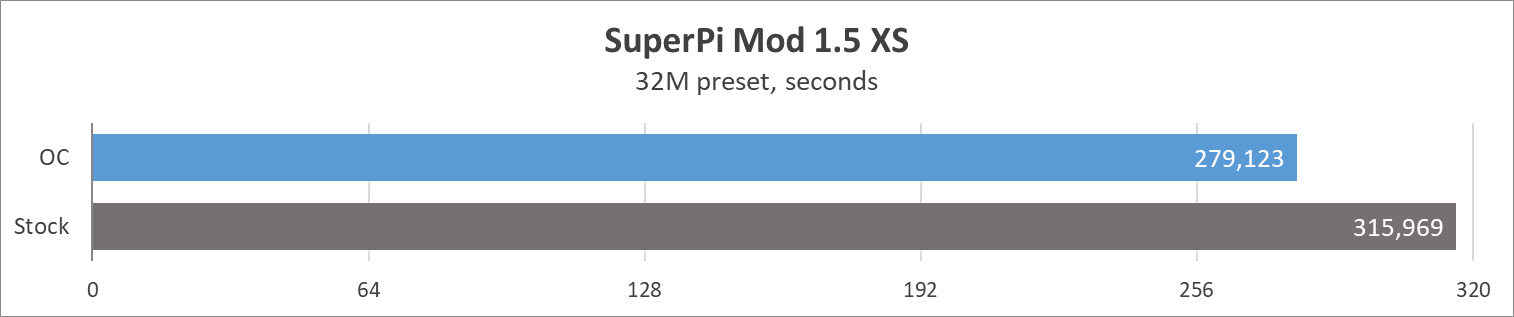

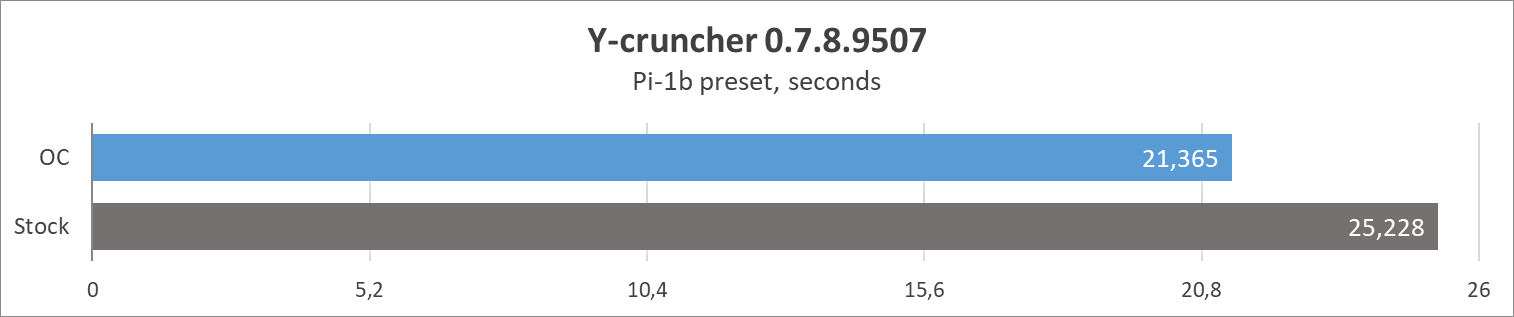

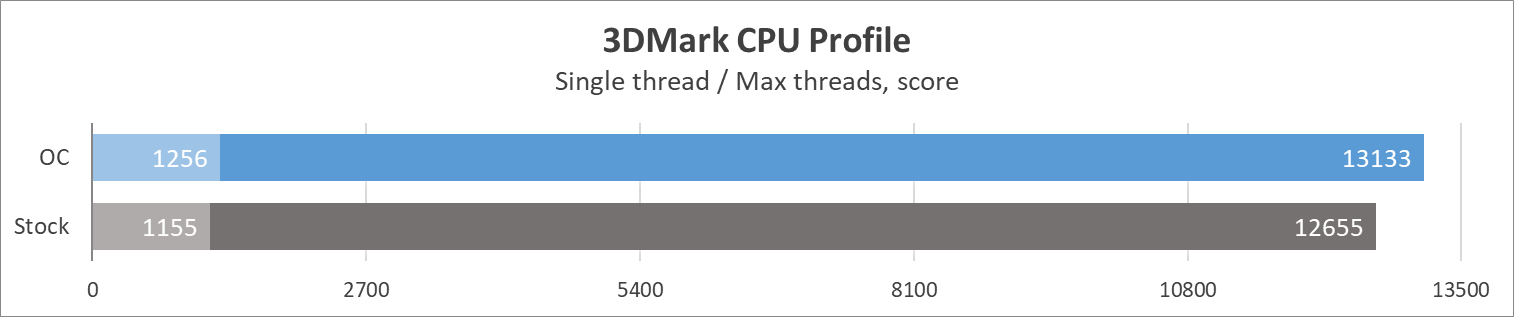

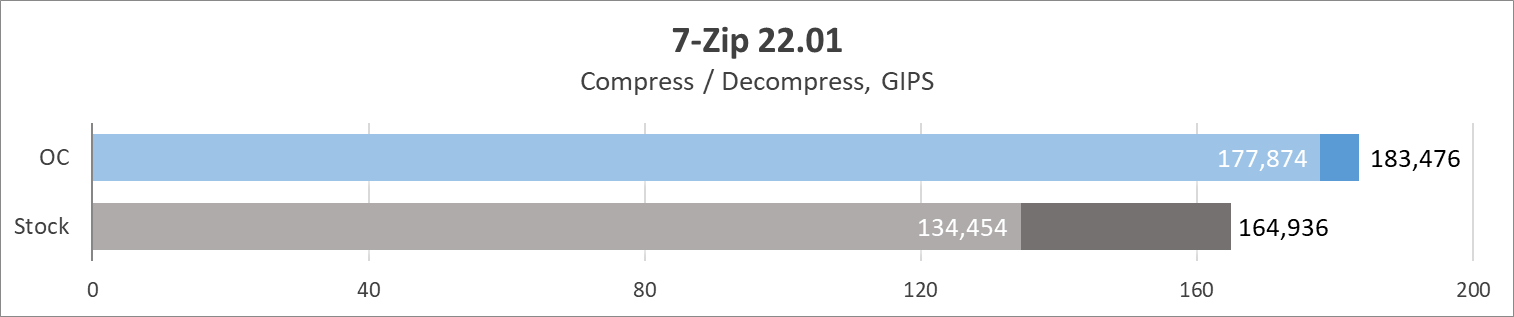

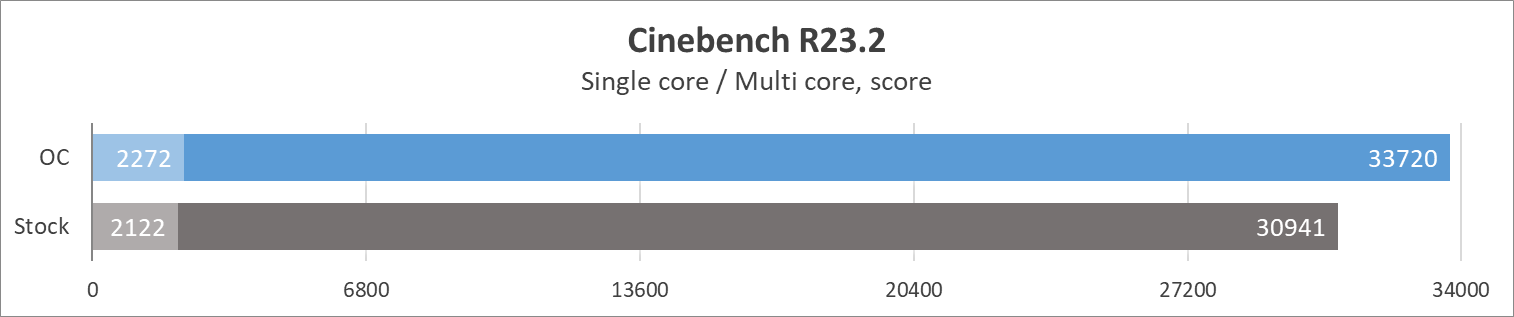

Бенчмарки показывают максимальное повышение производительности до 32%, а в среднем до 14% с использованием всех ядер. Одно ядро стало быстрее до 14%, в среднем около 11%.

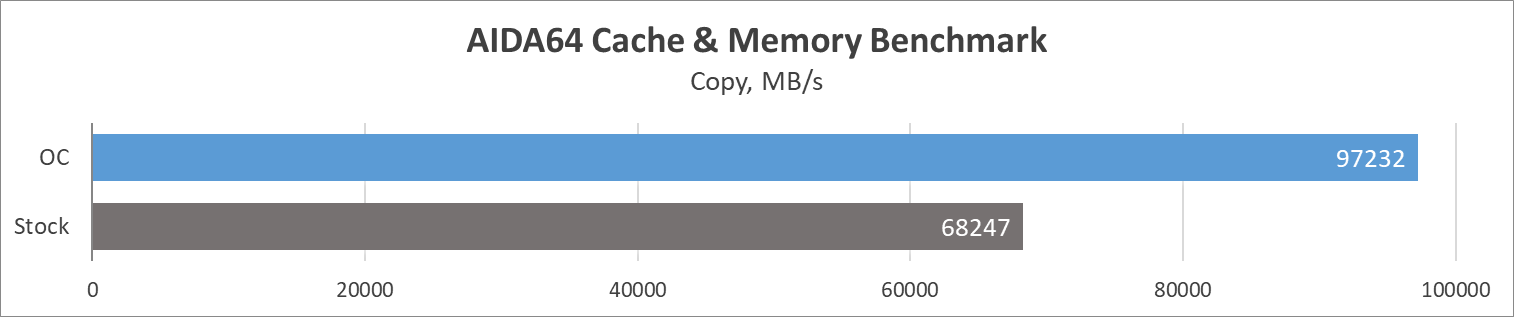

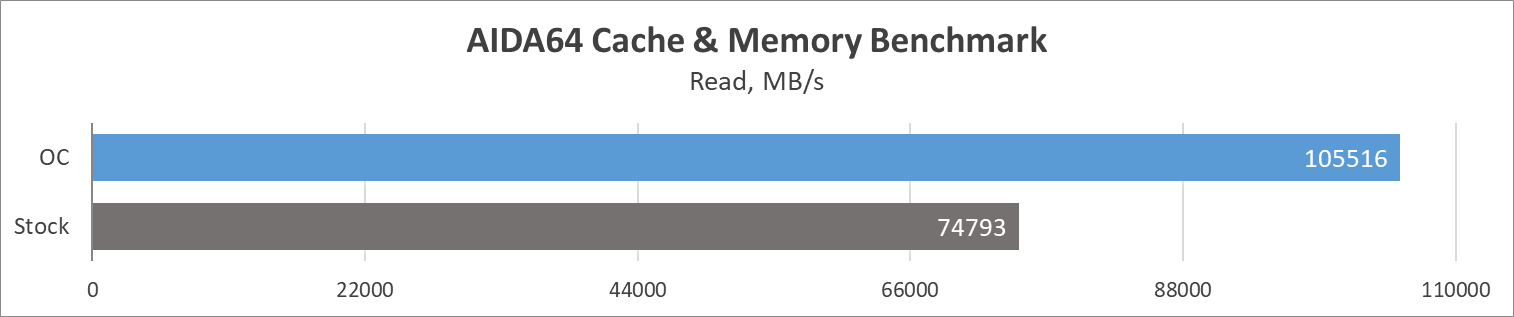

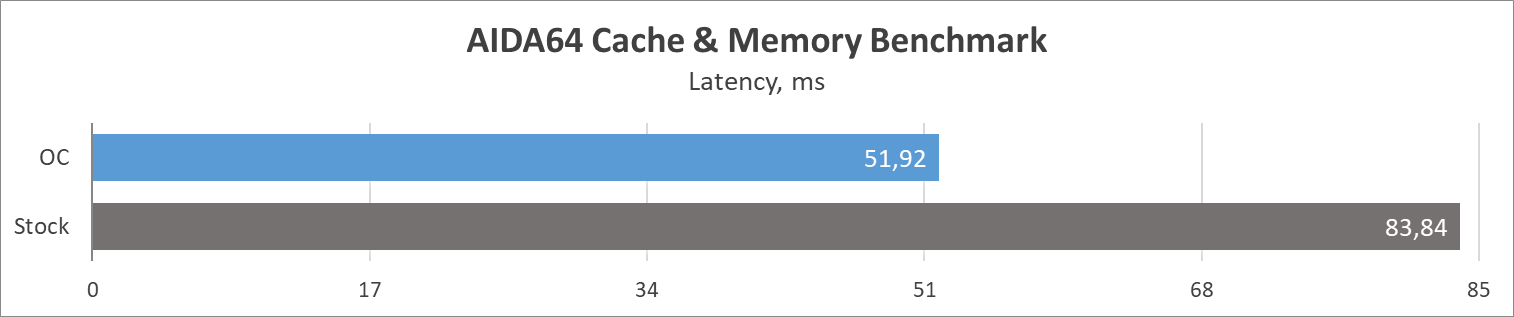

Оперативная память демонстрирует отличные показатели, пиковое ускорение 44% при записи. В комплексе пропускная способность увеличена до 42%, тогда как латентность снижена на 38%.
Выводы
Очень интересный момент — это не просто дизайн материнской платы (он хорош, никаких сомнений), а ее почти абсолютная идентичность с модификацией DDR4. Как в плане коробки, так и в плане внешнего вида, и единственное привлекающее на себя внимание — это префикс «DDR4». Ожидаемо, это экономит средства производителя и позволяет продавать оба продукта дешевле благодаря унификации, но пользователю придется быть внимательным, чтобы не допустить ошибку при выборе. Неплохо было бы сделать разный цвет тех же радиаторов для акцентирования внимания (у обоих он оранжевый). Что касается самой материнской платы, то в ней не понравилось дрейфование BCLK. Неплохо бы было активировать функцию BCLK 100 MHz Lock On на заводских настройках, но это перфекционизм оверклокера, поэтому этот вопрос можно опустить.
MSI удалось сделать из MPG Z790 Edge WIFI качественного представителя платформы LGA 1700. Материнская плата не боится серьезного оверклокинга даже с одним из сильнейших представителей Core 13 поколения, разгоняя его до 5,8 ГГц по всем ядрам, повысив комплексную производительность всей системы на 19%. Плата обеспечит своего покупателя всем необходимым (даже избыточно) в современном мире: много мест для накопителей M.2, PCI-E 5.0, Wi-Fi 6E, 2.5G Ethernet, USB 3.2 2x2. Ну и куда же без особого внешнего облика, который позволит насладиться эстетикой ПК.
