Возможности UEFI
Это типичный MSI Click BIOS 5, рассматривавшийся на нашем ресурсе множество раз. Предусмотрены два типа отображения настроек — EZ Mode и Advanced Mode. Традиционно начнем с простого.
EZ Mode дает возможность получить отчет по ключевым узлам материнской платы, выбрать системный язык, найти нужный параметр по поиску, установить профиль XMP, установить приоритет загрузки системы с накопителей или сети, настроить кривую оборотов вентиляторов, выбрать режимы работы CSM/UEFI, выключить или активировать ключевые элементы типа звуковой карты, а также запустить GAME BOOST (форсирование оборотов кулера процессора до 100%, поднятие множителя турборежима процессора на 1, и снижение множителя на 3 для AVX).
Advanced mode предоставляет полный контроль над материнской платой. Это отображение обычно разделено на 6 секций.
Секция Settings позволяет задать системное время, настроить интегрированную видеокарту и функцию Multi-Monitor при наличии видеоядра в процессоре, задать приоритет загрузки системы с накопителей или сети, настроить VMD и RST (RAID), безопасность, работу CSM, Thunderbolt 4, скорости, доступность и линии интерфейсов Также можно вызвать функцию Secure Erase+. Здесь также можно установить типовые настройки, сохранить/отменить изменения, а также выбрать другой накопитель для загрузки вне стандартного порядка загрузки.
Вкладка OC имеет защиту от энтузиаста-оверклокера, а именно отображение параметров в режимах Normal и Expert. Конечно, все возможности будут доступны в последнем.
Есть возможность полного контроля P-cores и E-cores, TVB, VF Point, AVX, кэша, встроенной видеокарты. Для ОЗУ, кроме традиционных возможностей, присутствует Memory Try it — набор заготовленных профилей частот и таймингов оперативной памяти. Для борьбы с дрейфованием BCLK налицо опция BCLK 100 MHz Lock On.
Полезные опции для оверклокинга и их возможные диапазоны значений собраны в таблицу ниже:
| Параметр | Диапазон регулировки | Шаг |
|---|---|---|
| CPU Base Clock (MHz) | 70–538,25 | 0,01 |
| CPU P-Core Ratio (Multiplier) | 8–120 | 1 |
| CPU E-Core Ratio (Multiplier) | 8–120 | 1 |
| Ring Ratio (Multiplier) | 8–116 | 1 |
| GT Ratio (Multiplier) | 8–46 | 1 |
| CPU Load-line Calibration (Level) | Level1…8 | 1 |
| CPU Switching Frequency (KHz) | 500-1000 | 100 |
| CPU VRM Over Temperature Protection (°C) | 95–150 | 1 |
| CPU Core Voltage (V) | 0,6–1,72 | 0,005 |
| CPU E-Core L2 Voltage (V) | 0,6–1,52 | 0,005 |
| CPU GT Voltage (V) | 0,6–1,55 | 0,005 |
| CPU SA Voltage (V) | 0,6–1,6 | 0,01 |
| CPU VDDQ Voltage (V) | 0,005–2 | 0,005 |
| CPU VDD2 Voltage (V) | 0,86–2,2 | 0,005 |
| CPU AUX Voltage (V) | 1,4–2,3 | 0,01 |
| DRAM Frequency (MHz) | 800–10933 | 133 |
| DRAM VPP Voltage (V) | 1,5–2,135 | 0,005 |
| DRAM VDDQ Voltage(V) | 0,8–2,07 | 0,005 |
| DRAM Voltage (V) | 0,8–2,07 | 0,005 |
| PCH 0.82 Voltage (V) | 0,6–1,4 | 0,01 |
Секция M-Flash загружает спец-режим для обновления прошивки материнской платы.
Вкладка OC Profile дает возможность хранения настроек во внутренней памяти, также есть возможность импортировать/экспортировать параметры с внешних накопителей.
Секция Hardware Monitor — это то же меню управления вентиляторами, что было продемонстрировано в режиме EZ Mode в этой статье.
Секция Beta Runner позволяет запустить самодиагностику накопителя, а также управлять SR-IOV и DTM. Да, даже через год это меню не дополнилось чем-то новым.

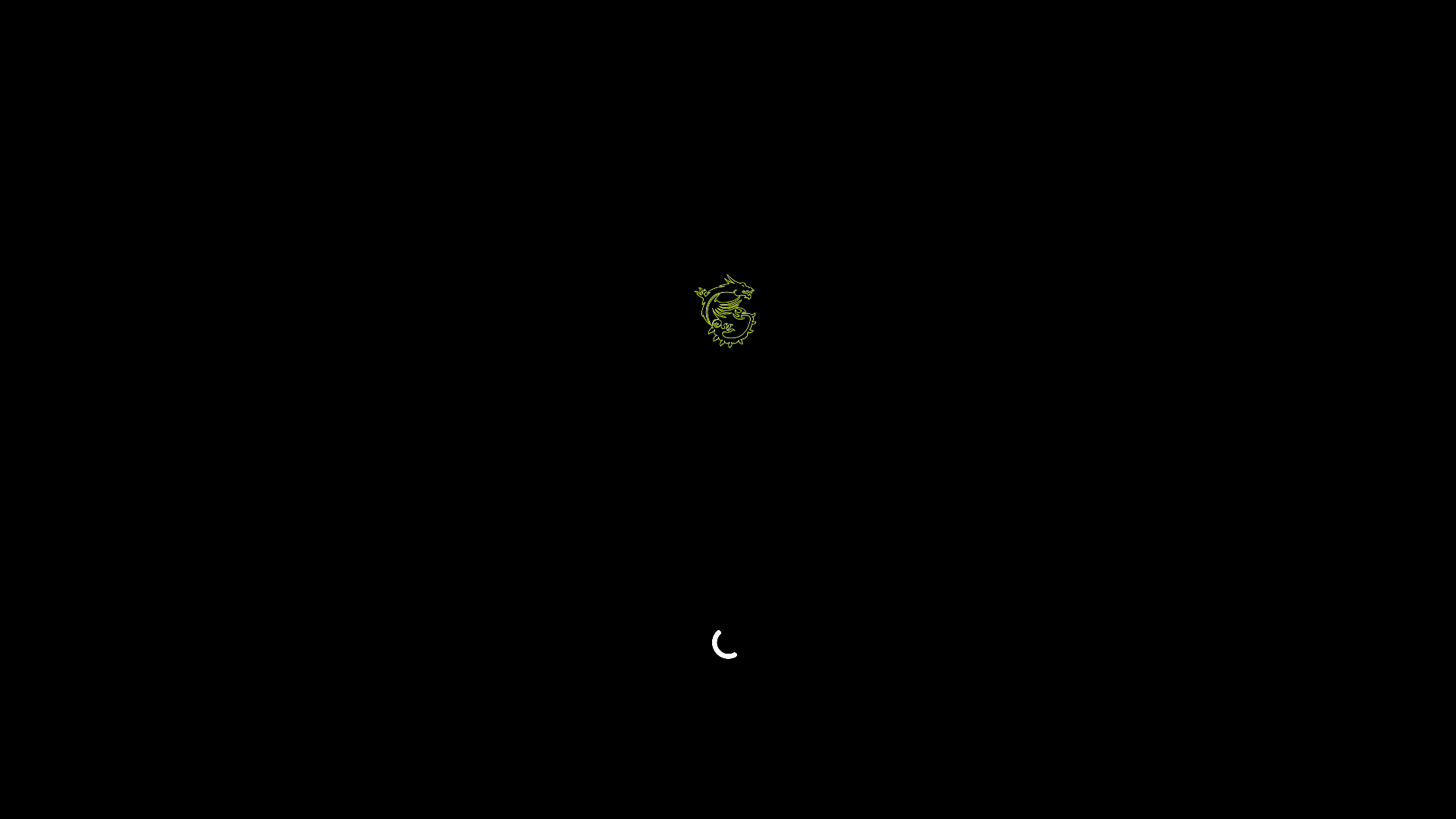

Логотип при загрузке системы:
Комплектное ПО
| Программное обеспечение | |
|---|---|
| Фирменное | MSI Center (Hardware Monitoring, Gaming Mode, Smart Priority, User Scenario, Game Highlights, True Color, LAN Manager, Mystic Light, Super Charger, Graphics Fan Tool, Devices Speed Up, Smart Image Finder, System Diagnosis, FROZR AI Cooling), MSI Display Kit. |
| Дополнительное | CPU-Z MSI Gaming, 7-ZIP, AIDA64 Extreme – MSI Edition, Realtek Audio Control, Intel Extreme Tuning Utility (Intel XTU) |
Программное обеспечение и драйверы находятся на USB-накопителе из комплекта материнской платы. Он разделен на две части, пользователю доступен раздел объемом 24,6 ГБ.
В работе это выглядит следующим образом:

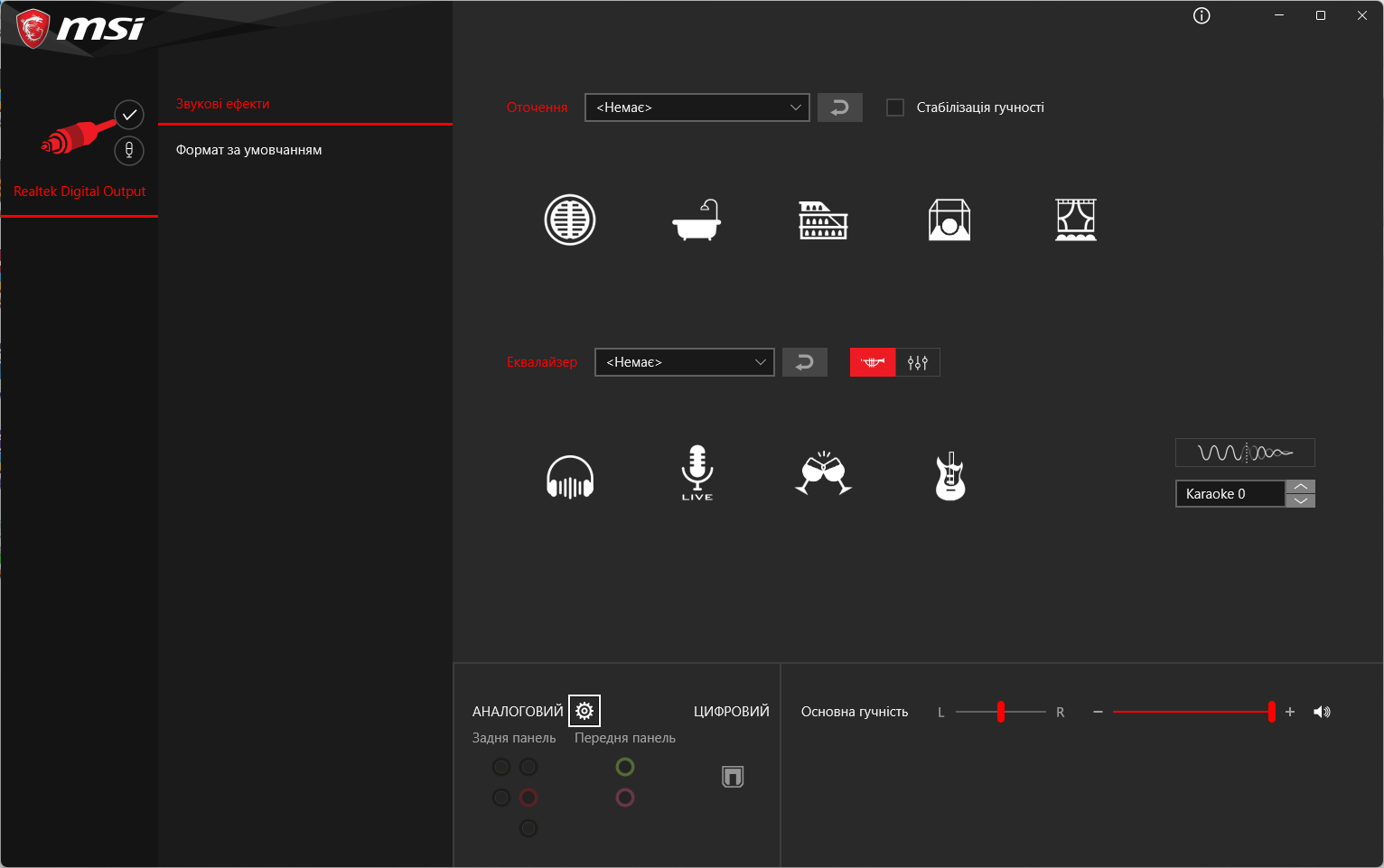

ПО Realtek выполнено в стиле производителя материнской платы, отсюда можно управлять аудио.
Главное ядро фирменного ПО производителя — MSI Center. Это модульное приложение, которое пользователь самостоятельно настраивает под свои задачи. Оно может быть простым средством мониторинга системы и материнской платы, но, если необходимо, превратится в полнофункциональный программный комплекс с богатыми возможностями.
