Обзор материнской платы ASRock FM2A85X-ITX форм-фактора Mini-ITX

Давно прошли те времена, когда домашний компьютер ассоциировался с большим серым ящиком, гудящим где-то под столом. Благодаря высокой интеграции стало достаточно стандартной функциональности систем и необходимость в платах расширения попросту отпала. А пополнение модельного ряда производителей корпусов миниатюрными решениями любой ценовой категории сделало очень популярным постройку ПК с использованием форм-фактора Mini-ITX.

И для таких систем нет разницы, какую использовать платформу. Но если на первом месте стоят габариты будущего центра развлечений, то стоит присмотреться к AMD FM2, зарекомендовавшей себя как отличный вариант для домашней мультимедийной системы с неплохой встроенной графикой. Кроме того, за счет поддержки современных интерфейсов даже платы Mini-ITX будут вполне функциональными и практически ничем не отличающимися от полноразмерных продуктов. Героиня сегодняшнего обзора является как раз таким примером исполнения.

ASRock FM2A85X-ITX

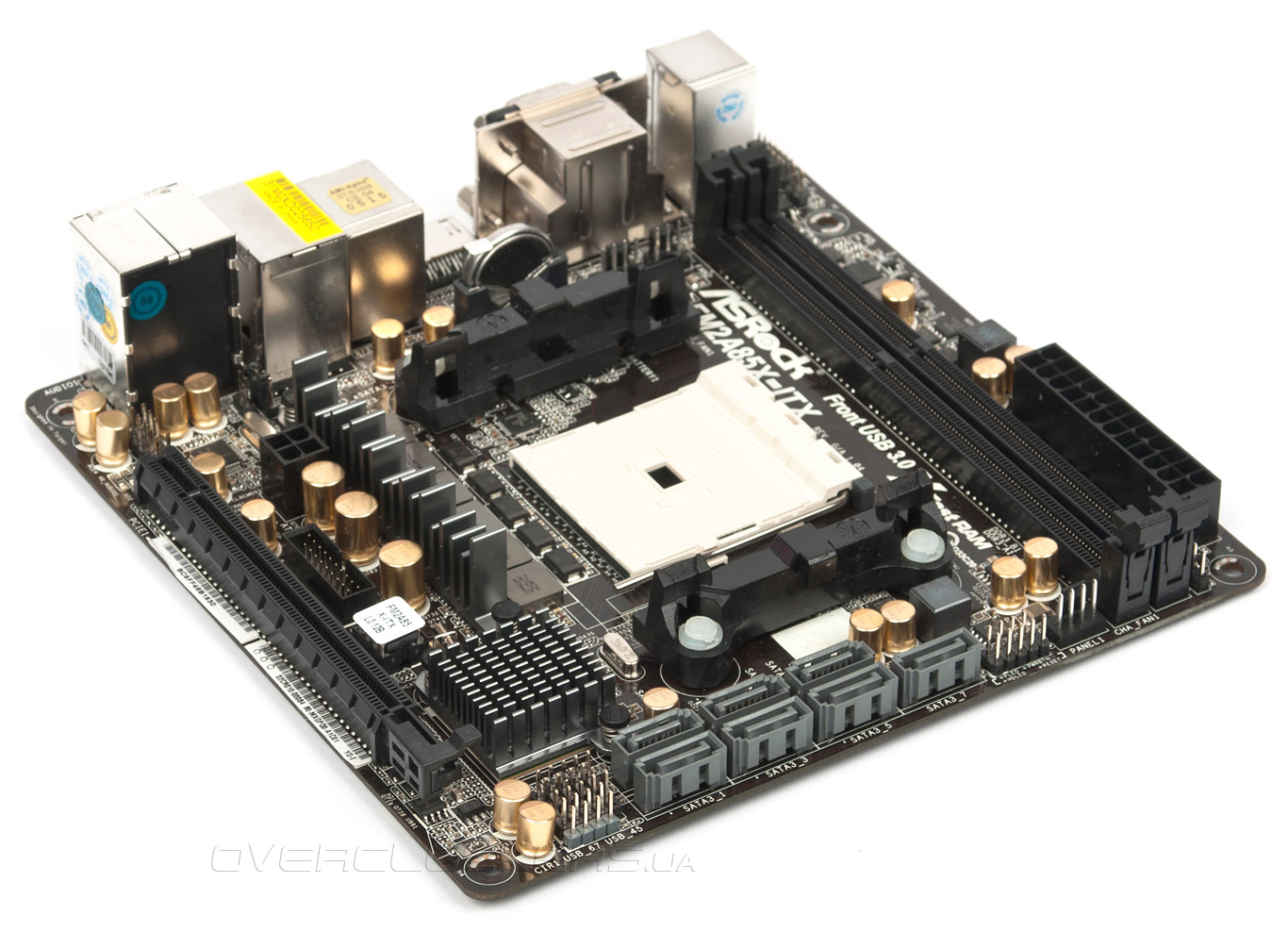

Кроме обширного набора всевозможных разъемов, плата ASRock FM2A85X-ITX обладает нетривиальной элементной базой.

Модель ASRock FM2A85X-ITX
Чипсет AMD A85X
Процессорный разъем Socket FM2
Процессоры AMD A-Series, Athlon
Память 2 DIMM DDR3 SDRAM 1066/1333/1600/1866/2133/2400+, 32 Гбайт максимум
Слоты PCI-E 1 x PCI Express 2.0 x16
Слоты PCI
Встроенное видеоядро (в процессор) Radeon HD 76xx/75xx/74xx
Видеоразъемы D-Sub, DVI-D, HDMI
Количество подключаемых вентиляторов 2x 4pin, 1x 3pin
Порты PS/2 1 (клавиатура)
Порты USB 8 x 2.0 (4 разъема на задней панели, AMD A85X)
4 х 3.0 (2 разъема на задней панели, AMD A85X)
Serial ATA 7 x SATA 6 Гбит/с, 1 x eSATA 6 Гбит/с (A85X)
RAID 0, 1, 5, 10 (A85X)
Встроенный звук Realtek ALC892 (7.1, HDA)
S/PDIF Оптический
Сетевые возможности Realtek RTL8111E (Gigabit Ethernet)
FireWire
LPT
COM
BIOS/UEFI AMI UEFI
Форм-фактор Mini-ITX
Размеры, мм 170 x 170
Дополнительные возможности Разъем на плате для инфракрасного приёмника (CIR)

Остается проверить, сказался ли уменьшенный размер на итоговой производительности. Ну и, конечно же, изучить оверклокерские способности нашего экземпляра.


Упаковка и комплектация

Размеры коробки небольшие, сопоставимые с таковыми у простых дискретных видеокарт. В связи с этим не так много места осталось для пёстрых надписей — во главе лишь «большая тройка» фирменных технологий производителя и, конечно же, наименование модели.

ASRock FM2A85X-ITX

Однако на обратной стороне можно найти небольшое фото платы и маленькую таблицу с её характеристиками. Освещению преимуществ использования фирменных технологий отведено намного больше площади.

ASRock FM2A85X-ITX

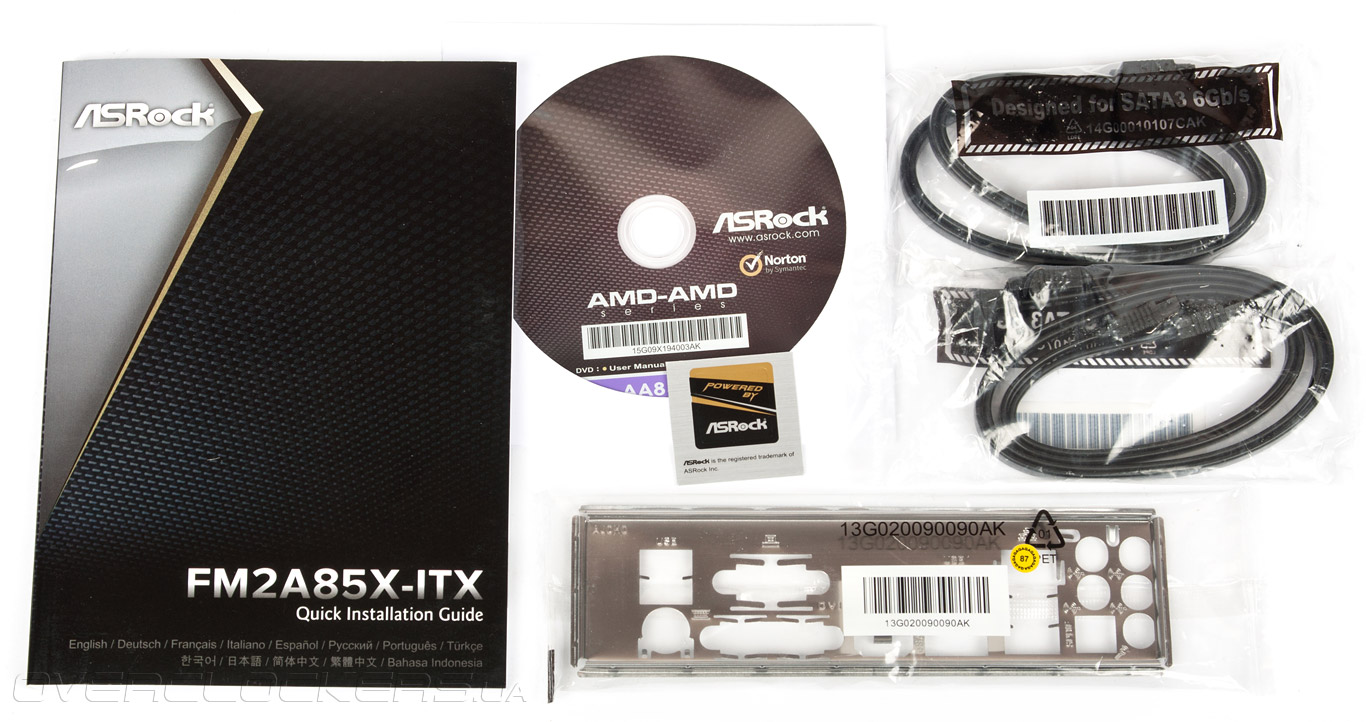

Посмотрим, что находится внутри коробки кроме самой платы:
  • многоязычное руководство пользователя, основную часть которого занимает описание на английском языке;
  • диск с драйверами и фирменным ПО;
  • заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнезд;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъемом на одном из концов;
  • наклейка для корпуса.
ASRock FM2A85X-ITX


Внешний вид

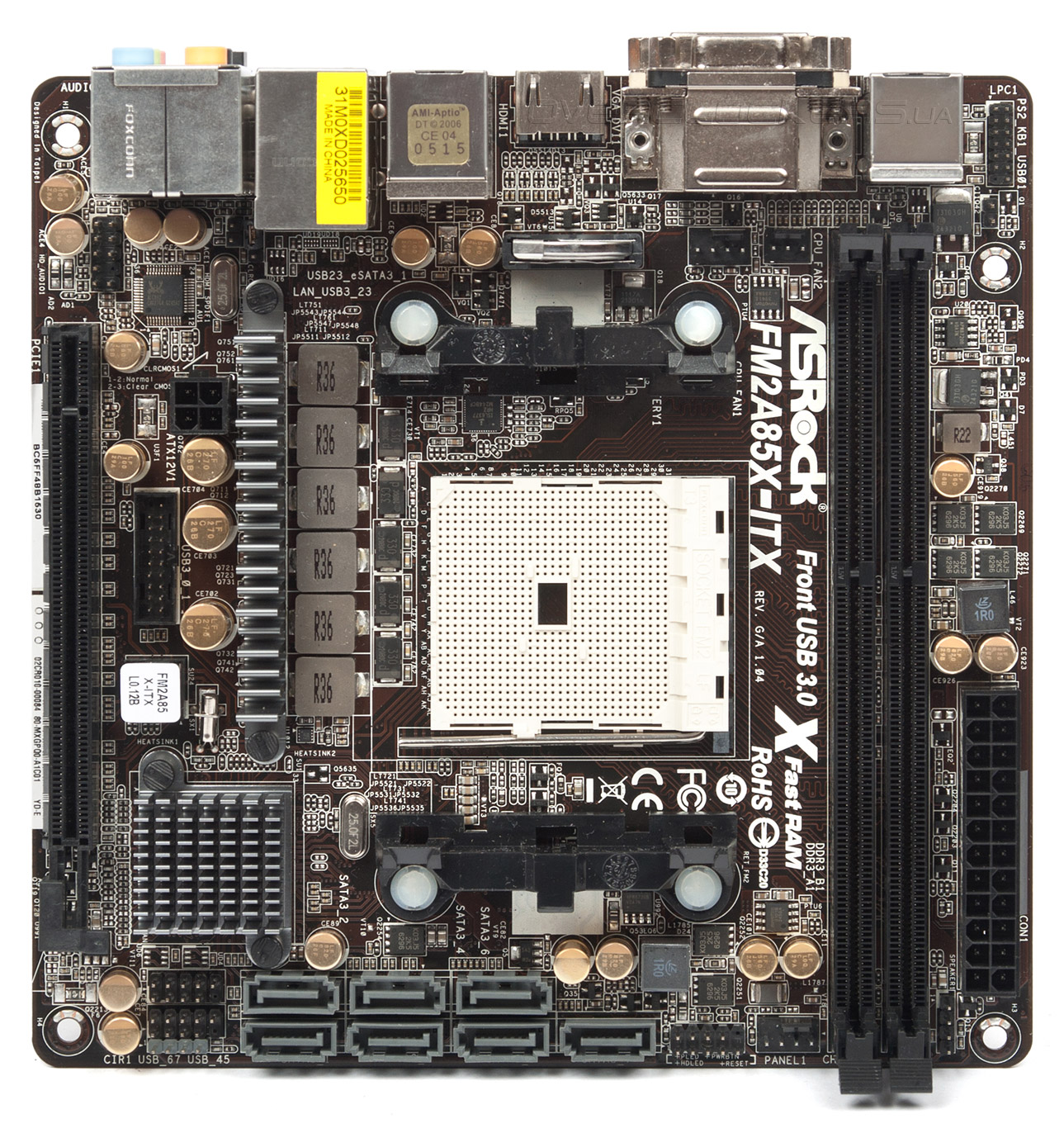

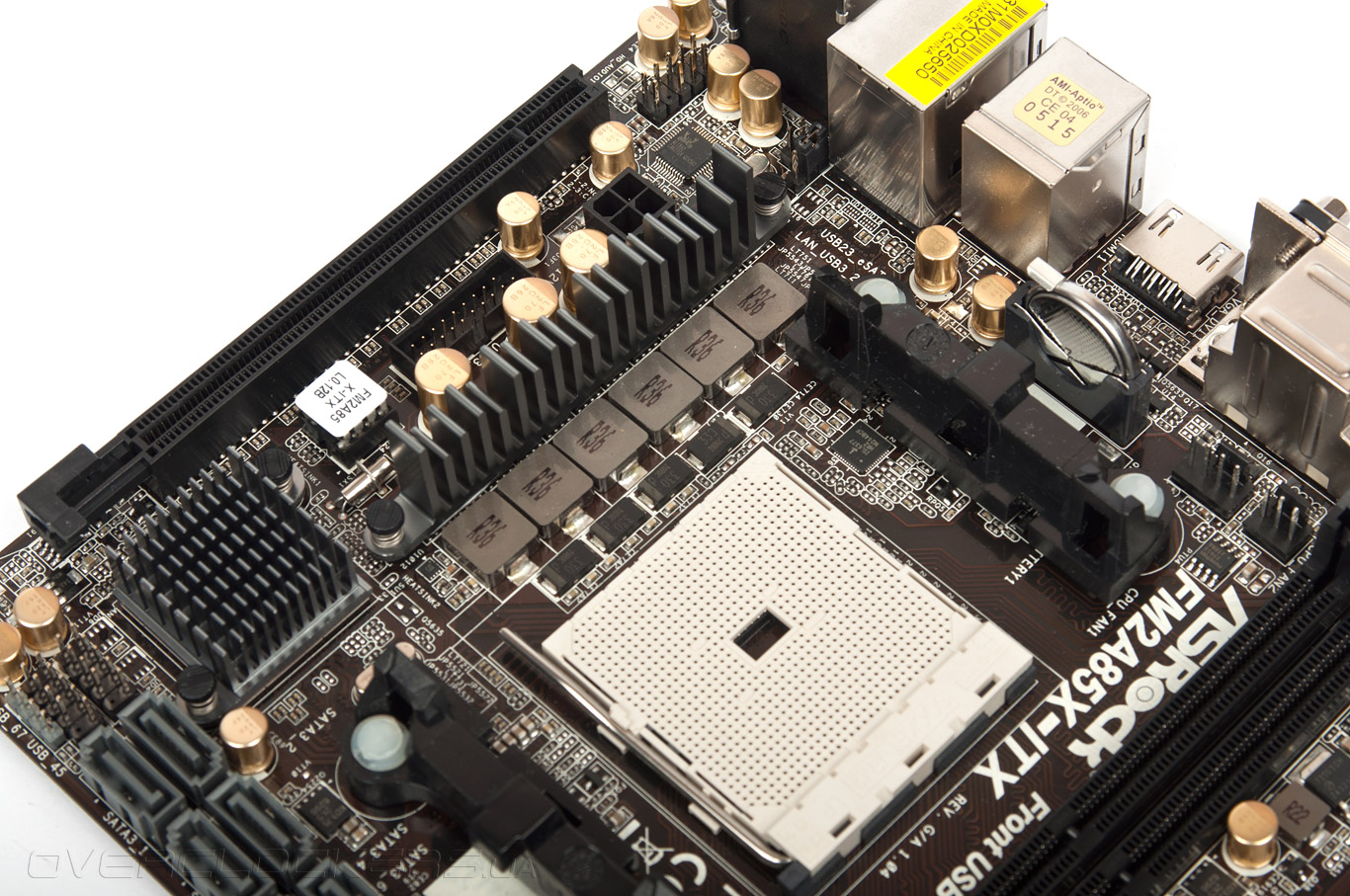

В руках держишь добротный продукт — именно такое складывается первое впечатление. Хорошая элементная база, использование некоторых элементов типично скорее для продвинутых видеокарт и ноутбуков. Вся площадь максимально заполнена, отдельное спасибо разработчикам за размещение SATA-гнезд в должном для них месте.

ASRock FM2A85X-ITX

Также нами не был упущен момент удобной эксплуатации разъемов DRAM — одна из сторон имеет глухую часть, которую не придется отщелкивать при установке модуля.

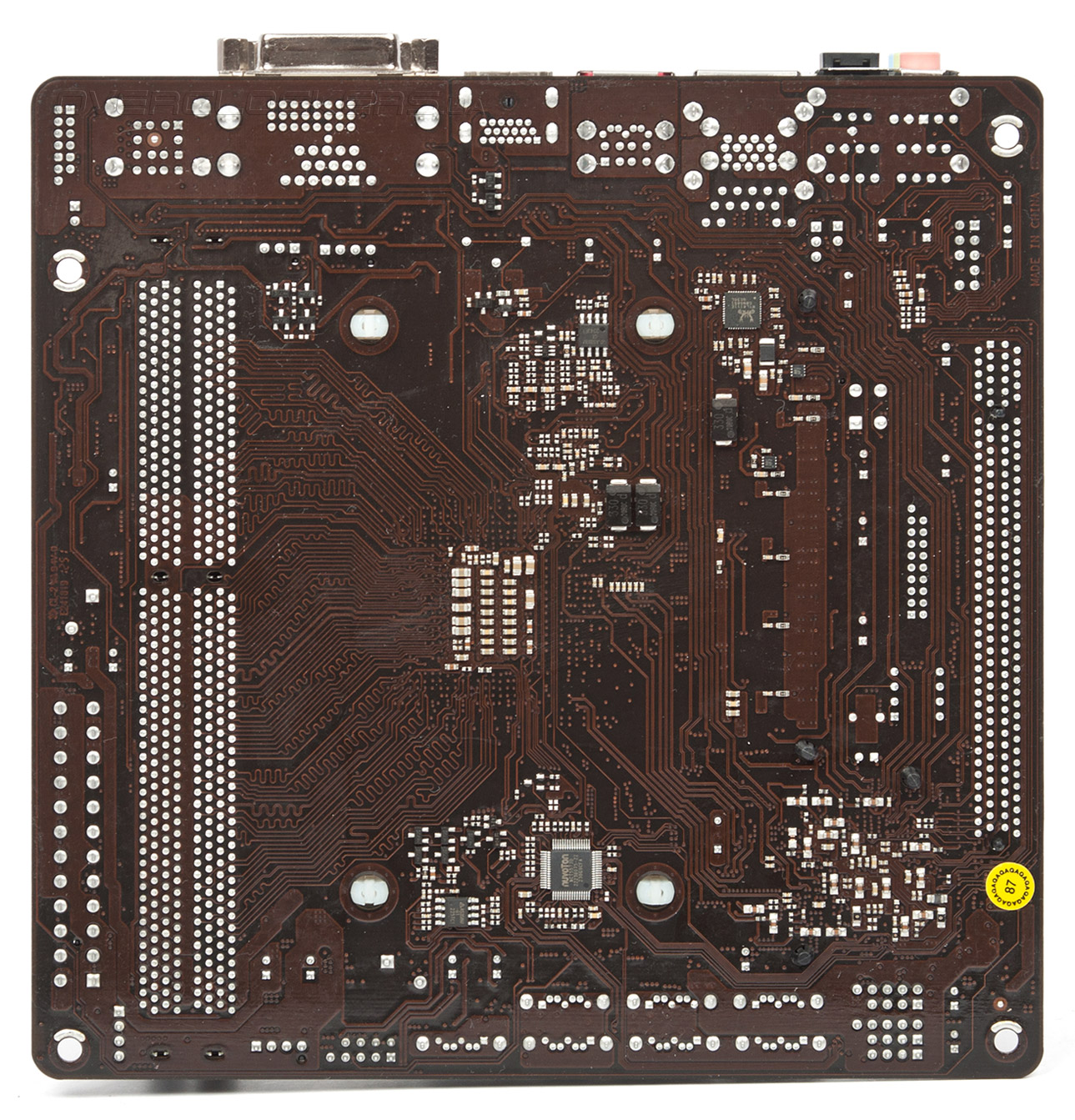

Цена обилия портов расширения становится ясна при взгляде на обратную часть платы. Здесь разместились те элементы, которым не хватило места на лицевой стороне.

ASRock FM2A85X-ITX

Для обычного пользователя такие конструктивные решения не играют решительно никакой роли. Оверклокеров же поджидает сюрприз в виде отсутствия «бэкплейта», что означает невозможность использования большинства продвинутых систем охлаждения.

Забегая чуть вперед, отметим, что попытки установить массивную систему охлаждения без использования задней пластины приводили к устрашающему выгибанию платы.

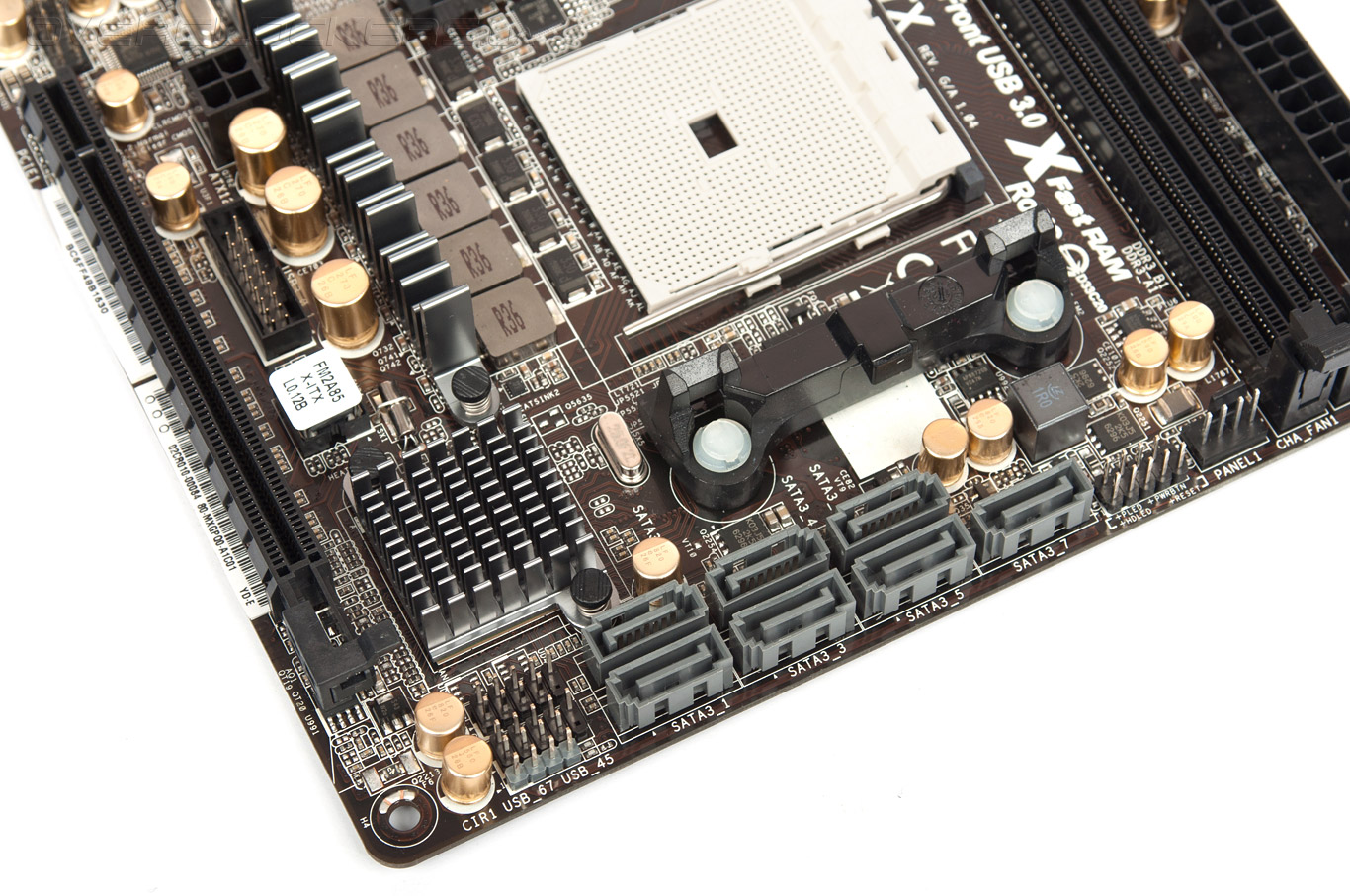

Отдельные опасения при осмотре вызывает размер радиатора, что прикрывает чипсет.

ASRock FM2A85X-ITX

Радиатор на силовой части питания APU также очень скромен. Впрочем, отраден сам факт его наличия, ведь всё-таки плата создавалась не для покорения оверклокерских высот.

ASRock FM2A85X-ITX

Для питания APU предусмотрен 4-контактный разъем. Управление работой самой подсистемы выполняет знакомый нам по обзору GA-F2A85X-D3H контроллер ISL6377. С его помощью реализовано подключение элементов по схеме 4+2 фазы.

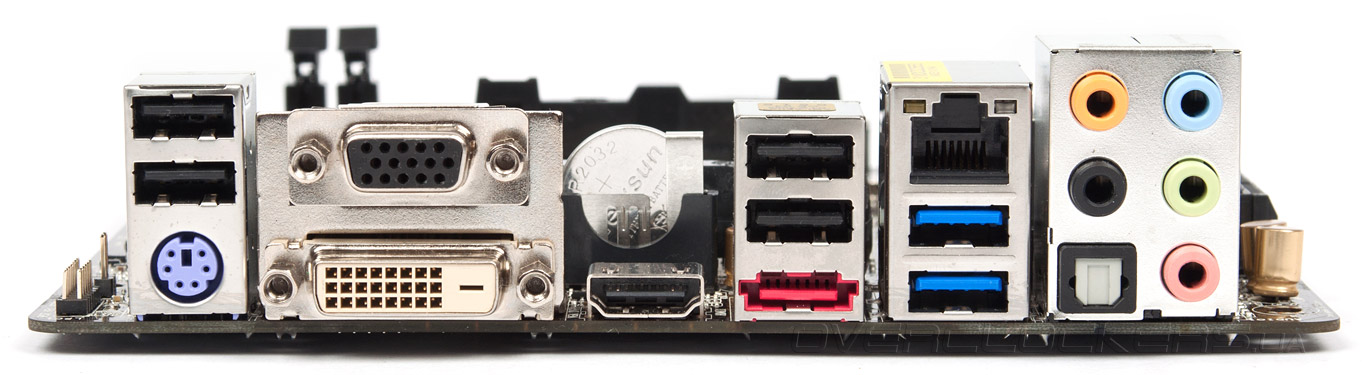

Задняя панель способна удовлетворить требования любого придирчивого покупателя.

ASRock FM2A85X-ITX

Здесь присутствует даже теряющий актуальность eSATA. Некое неудобство может создать полное отсутствие поддержки COM-порта, впрочем, это единственное, чем можно укорить данный продукт.

В целом, от ASRock FM2A85X-ITX мы ожидаем определенных успехов в разгоне. Открытым остается лишь вопрос реализации должного охлаждения как для APU, так и для остальных элементов, размещенных на плате.
