Обзор материнской платы MSI B450 Tomahawk. Переоснащение

Возможности UEFI

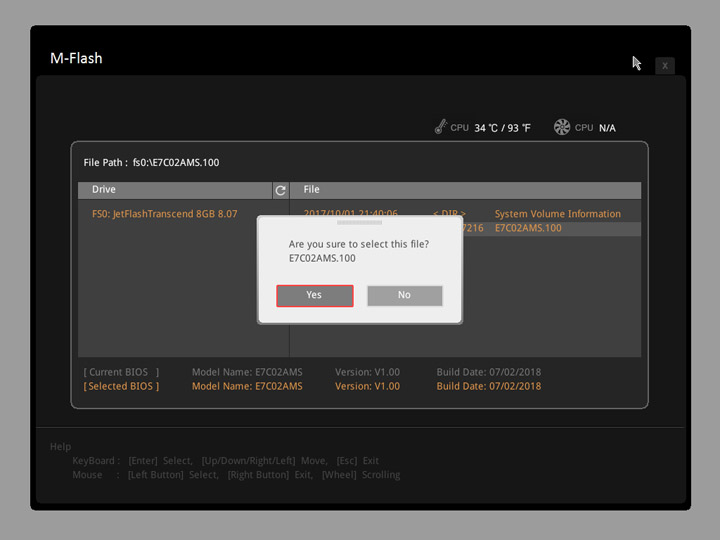

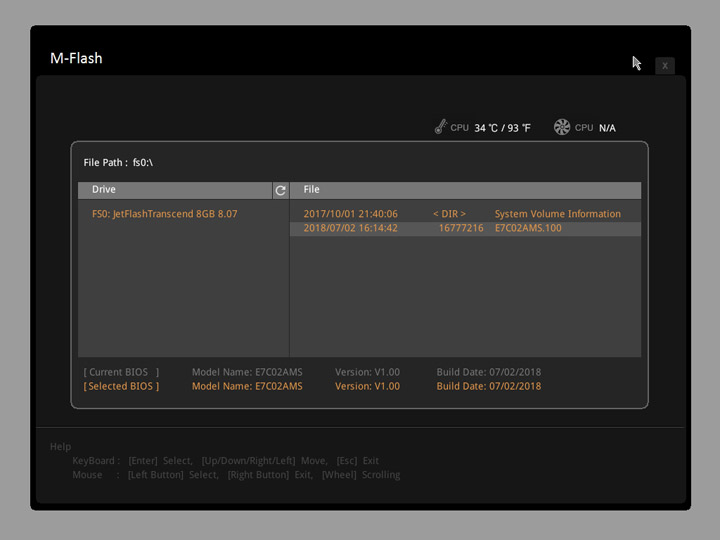

К моменту знакомства с устройством инженеры компании приготовили единственный финальный вариант UEFI, для обновления можно использовать встроенный мастер M-Flash.

MSI B450 TomahawkMSI B450 TomahawkMSI B450 Tomahawk

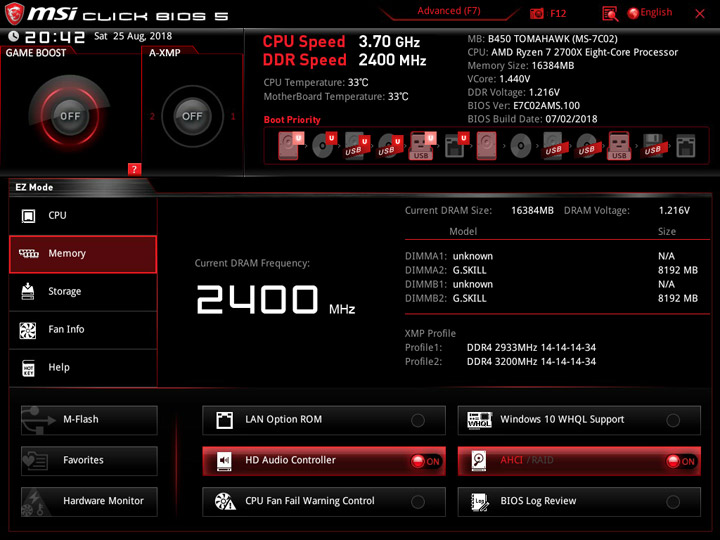

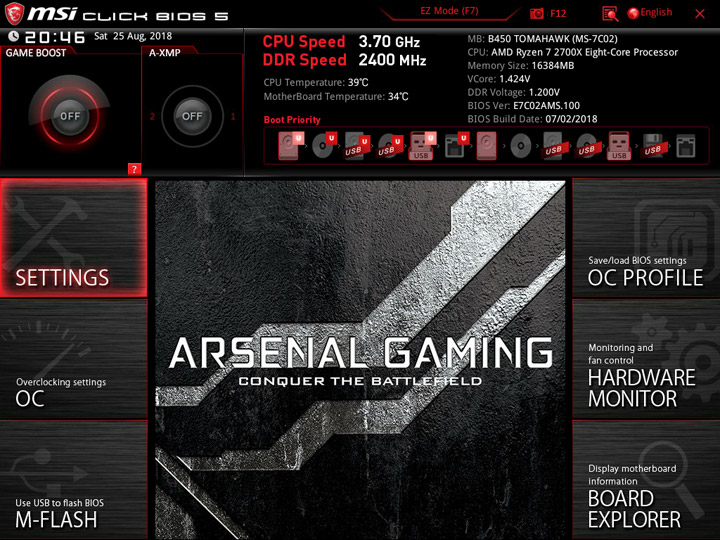

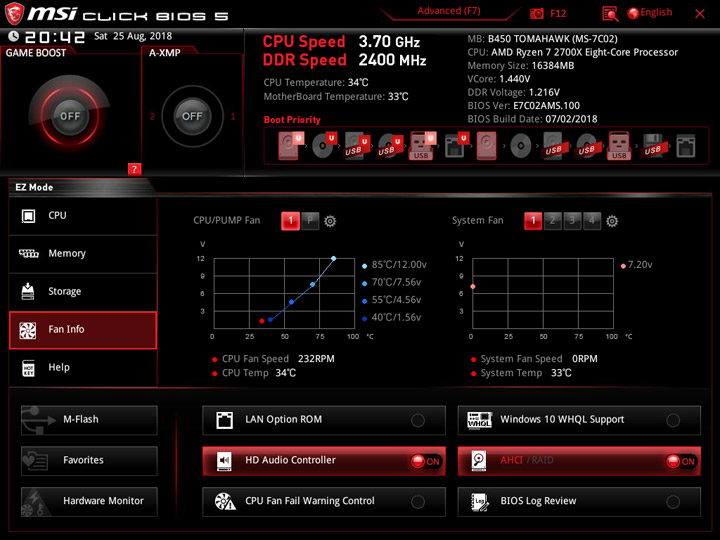

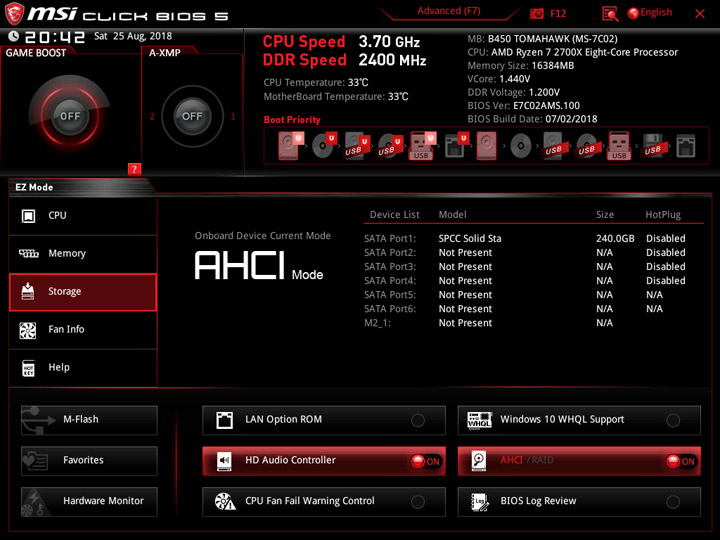

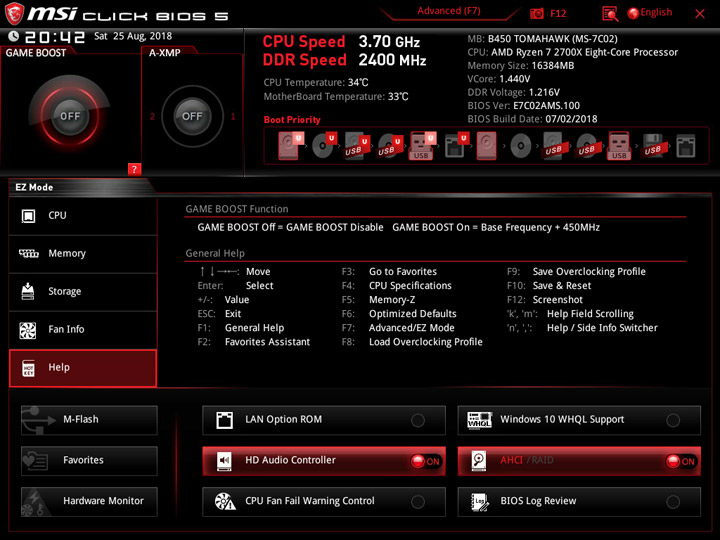

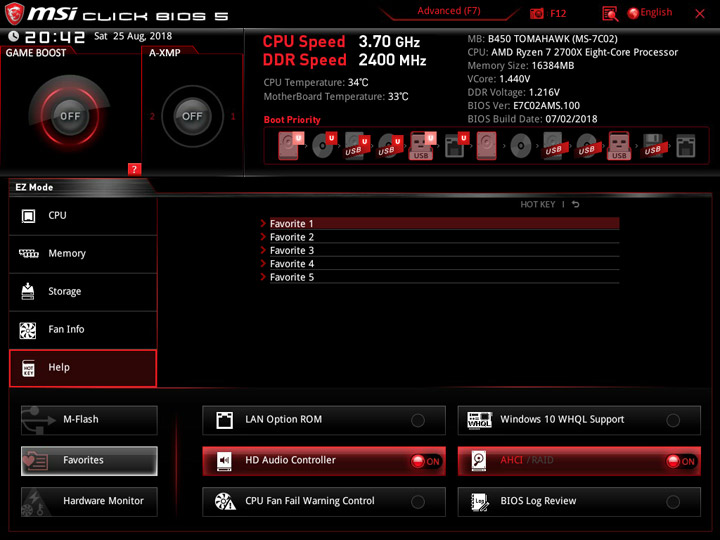

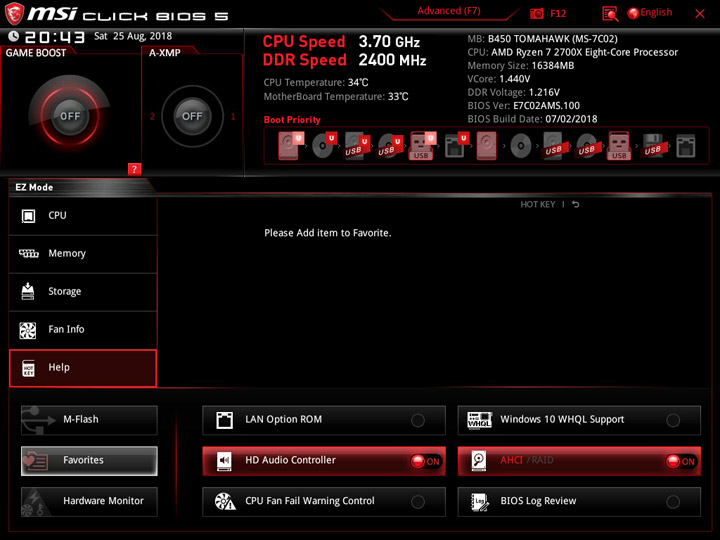

Структура и внешний вид совпадают с возможностями устройств на базе трёхсотой серии хабов. Доступен базовый режим взаимодействия, где пользователю изложена информация о системных компонентах.

MSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 Tomahawk

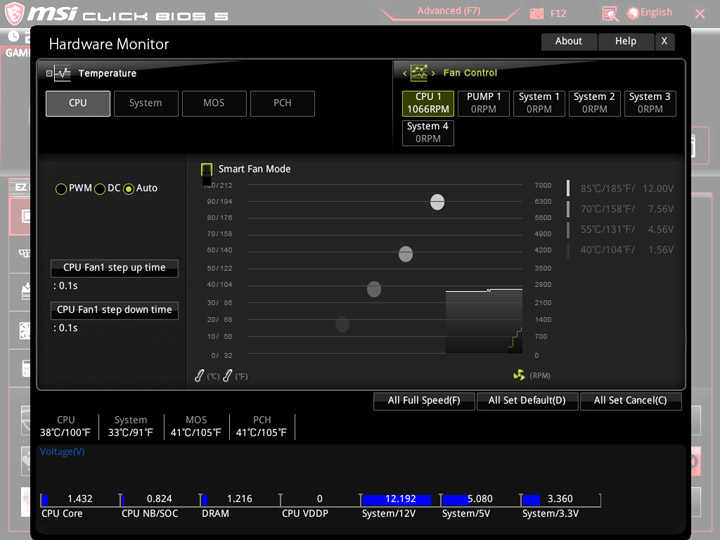

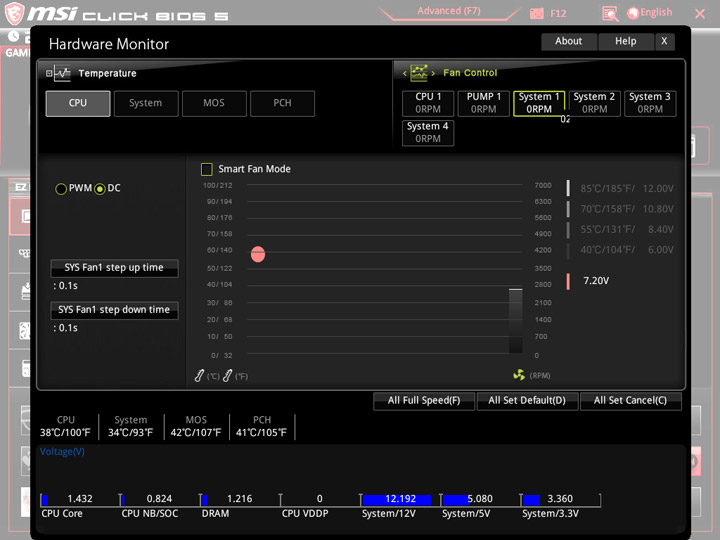

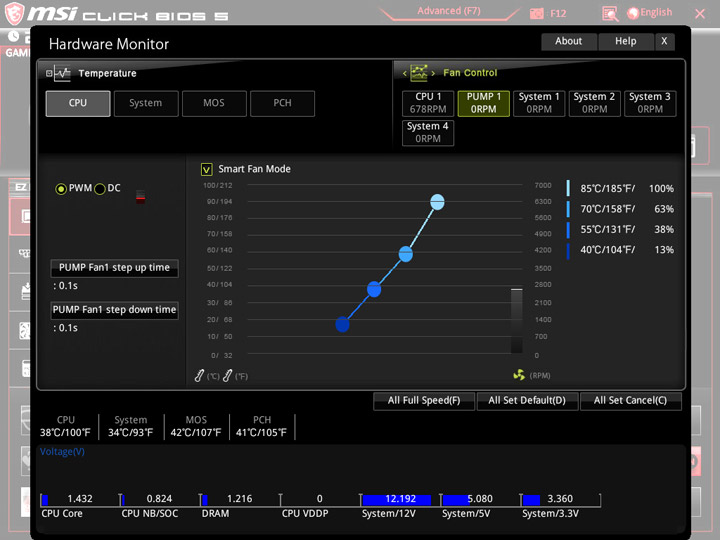

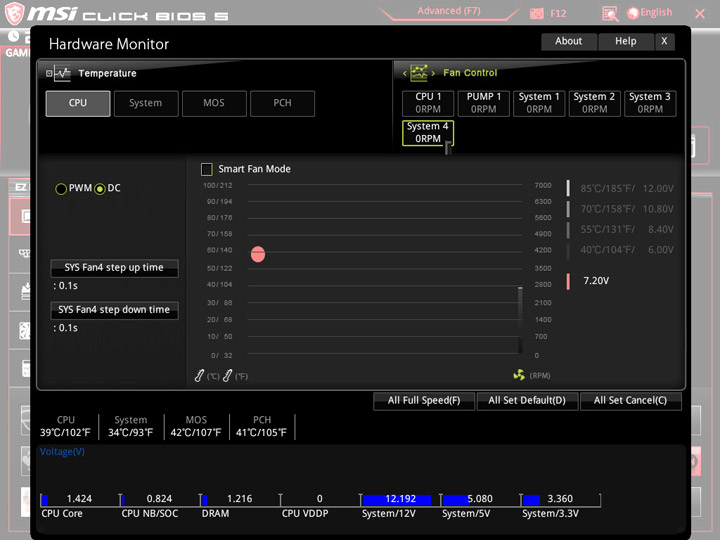

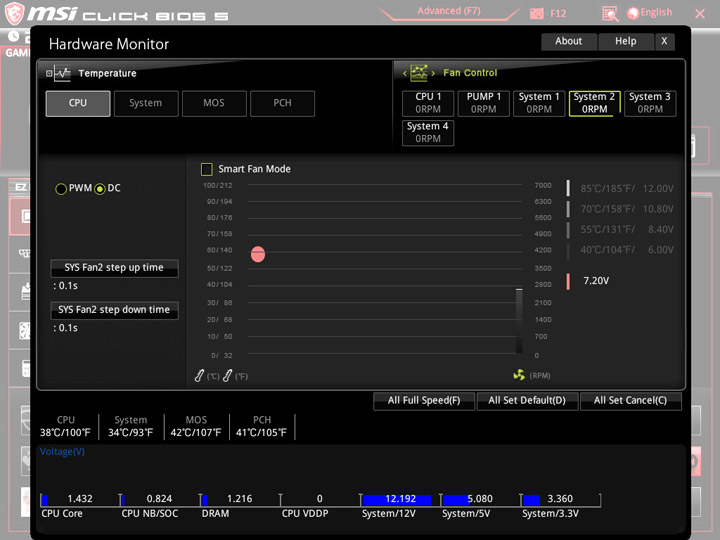

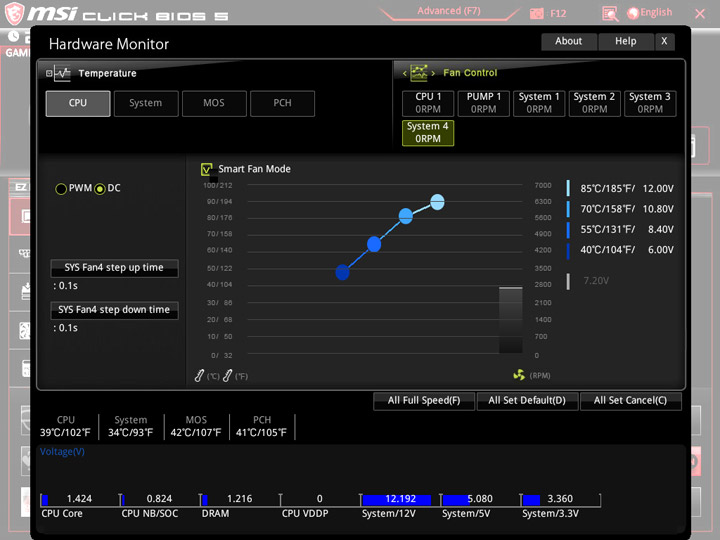

Для всех шести вентиляторных гнёзд предусмотрено два метода управления. Алгоритм можно привязать к одной из четырёх температур, среди них хочу отметить «MOS», сообщающую про состояние дел в секторе VRM.

MSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 Tomahawk

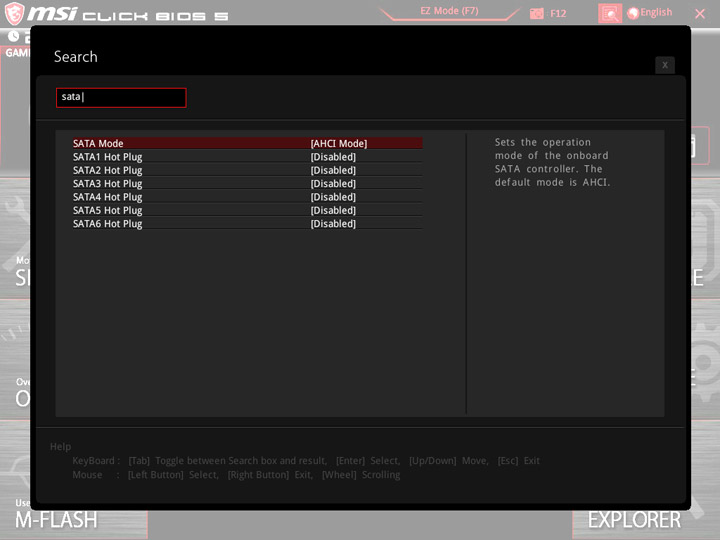

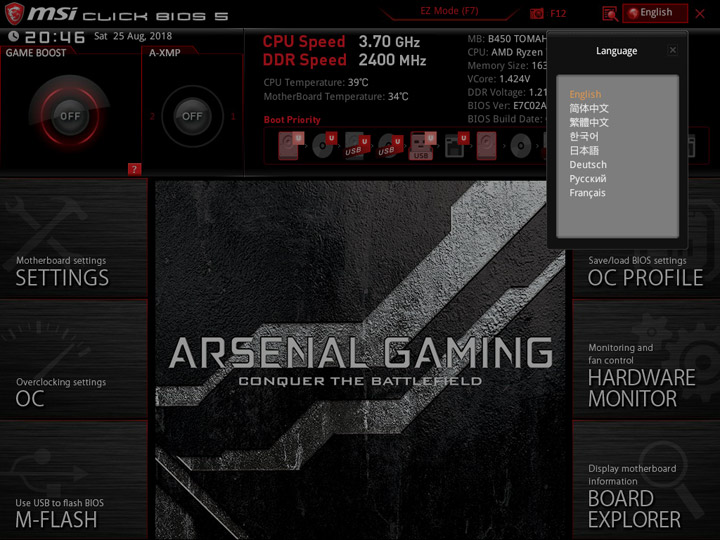

В расширенном меню UEFI происходит непосредственная настройка системы. Реализован быстрый поиск по пунктам, доступен ряд языковых локализаций, где среди прочих есть и русский вариант.

MSI B450 TomahawkMSI B450 TomahawkMSI B450 Tomahawk

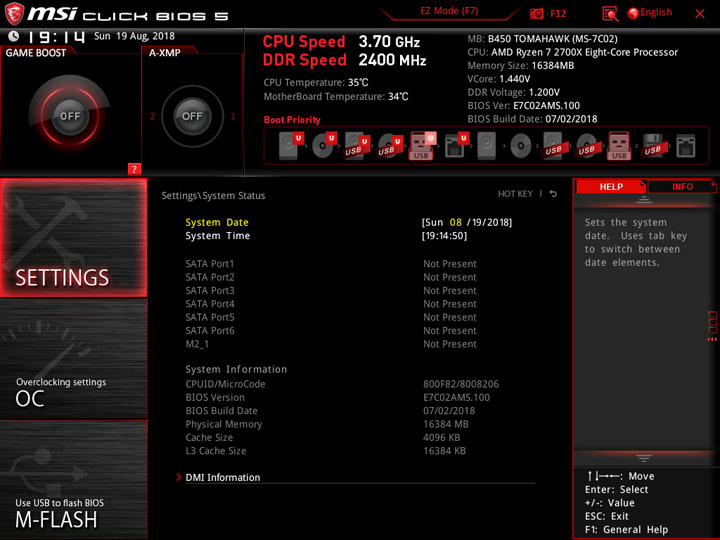

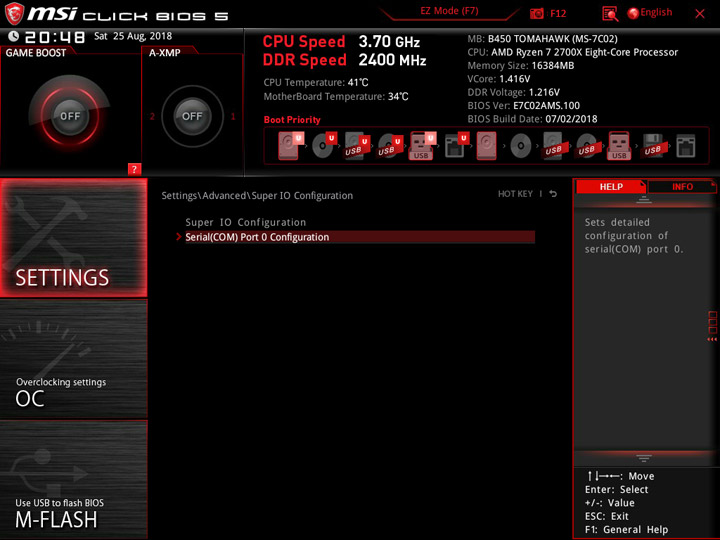

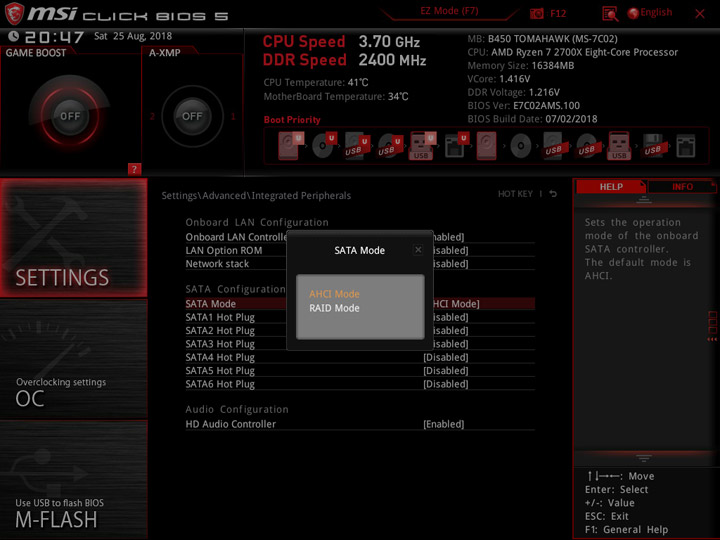

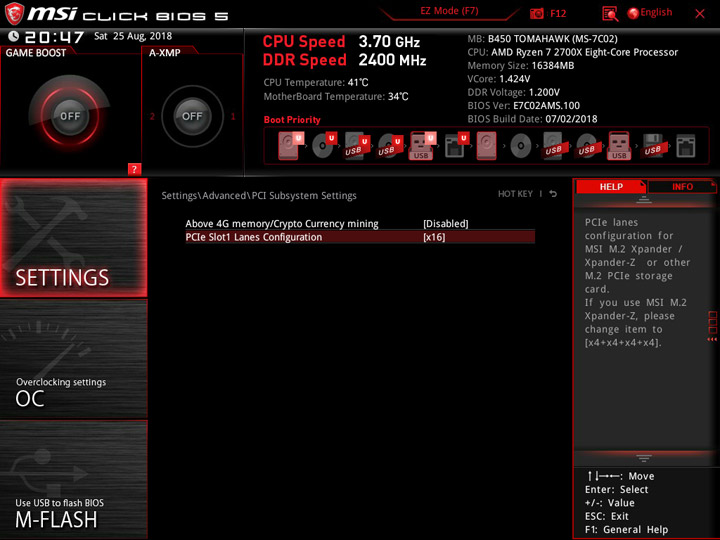

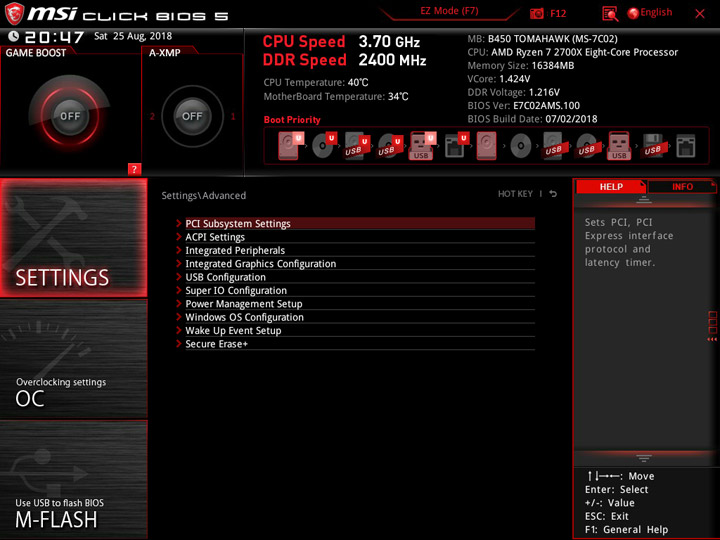

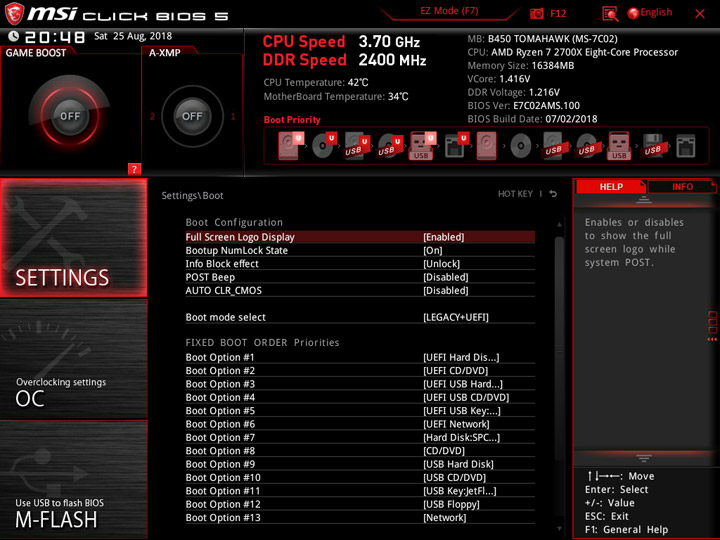

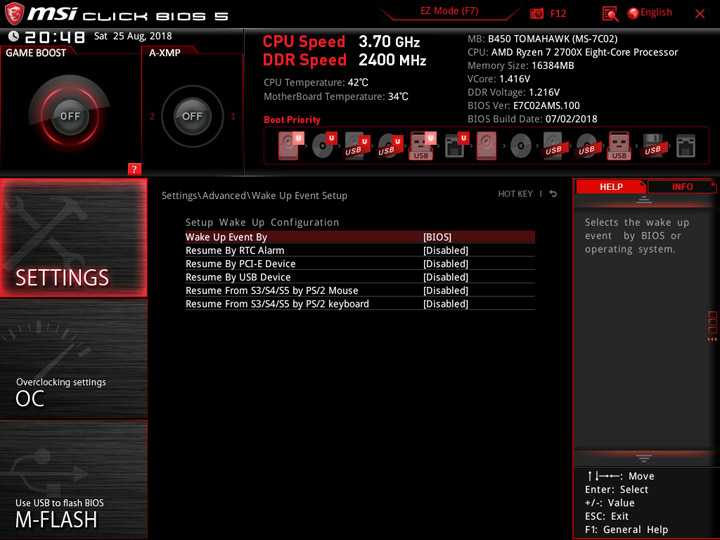

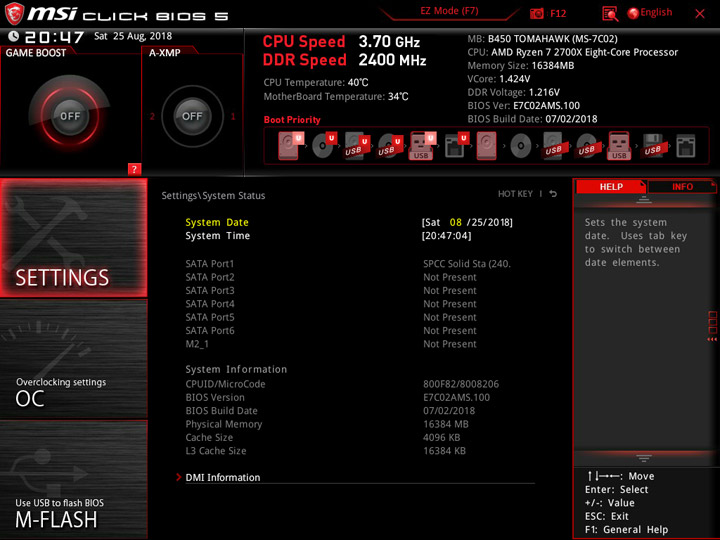

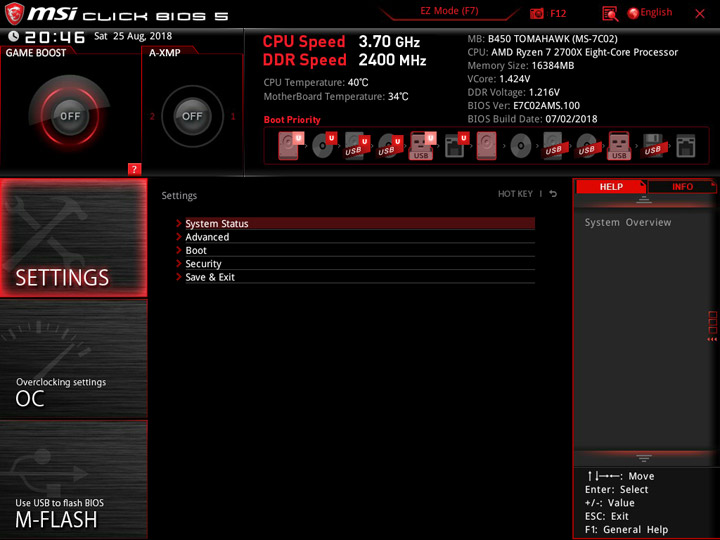

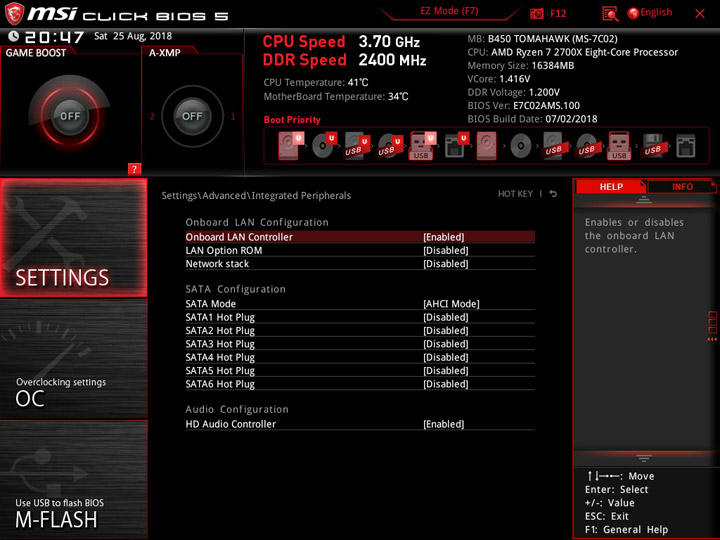

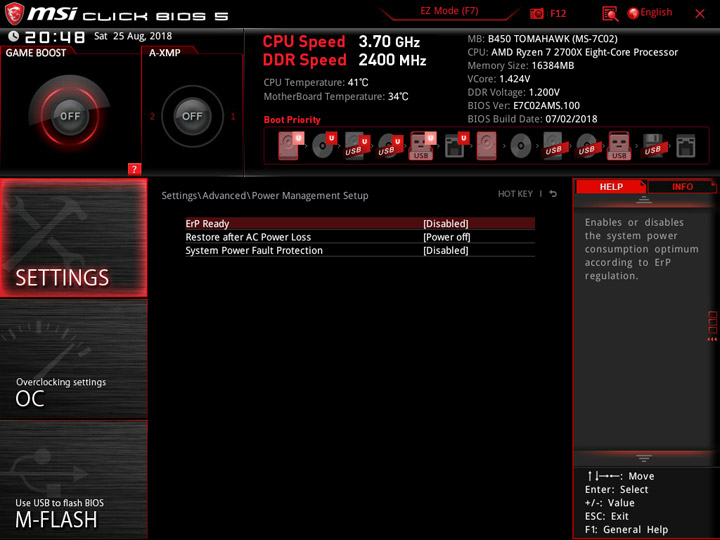

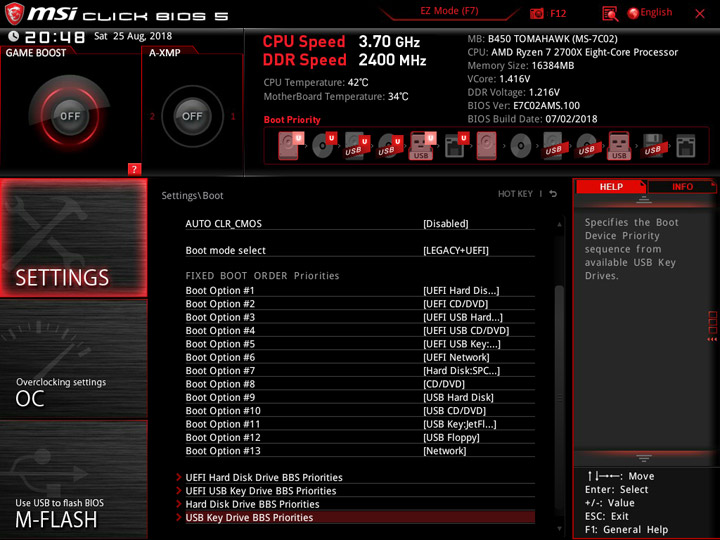

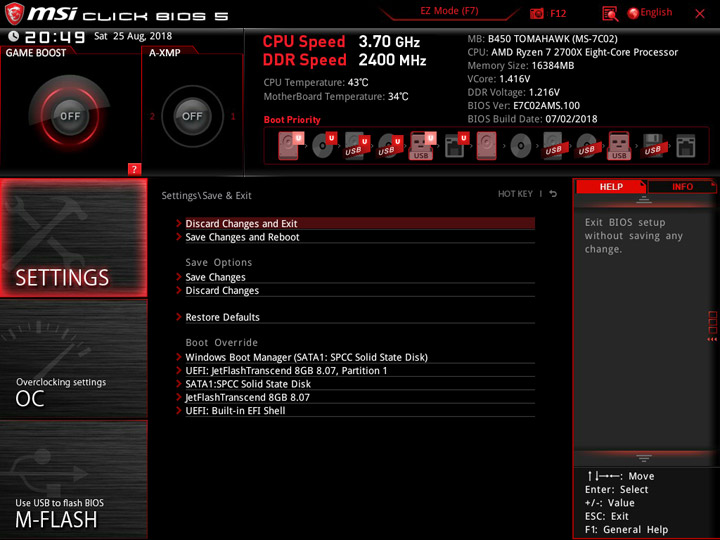

Первая глава лаконично носит название Settings, здешние пункты ответственны за работу всевозможной периферии.

MSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 Tomahawk

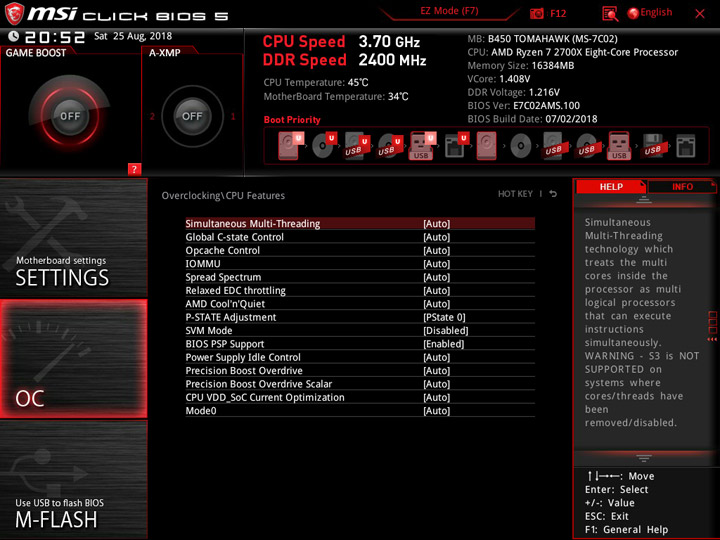

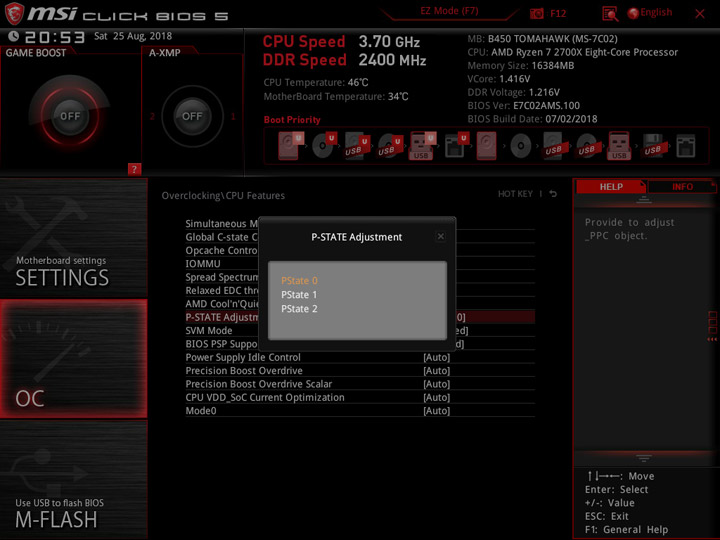

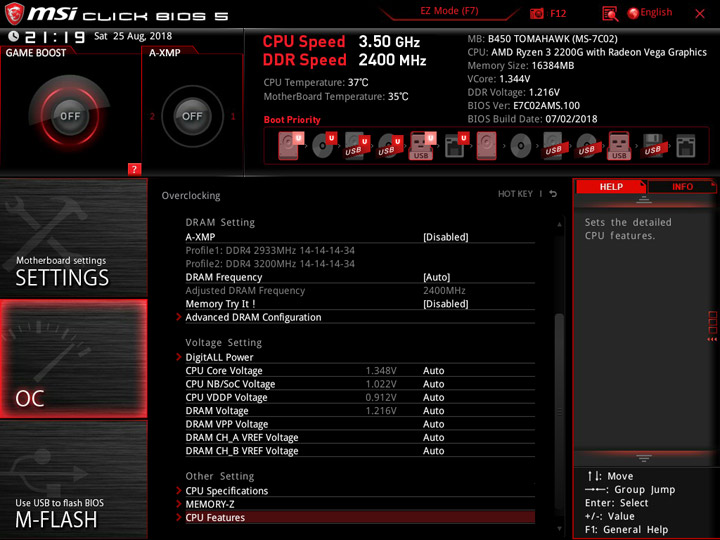

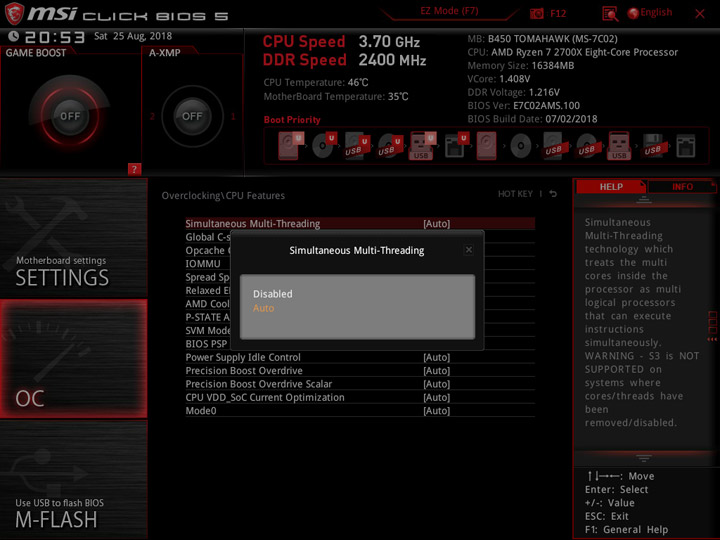

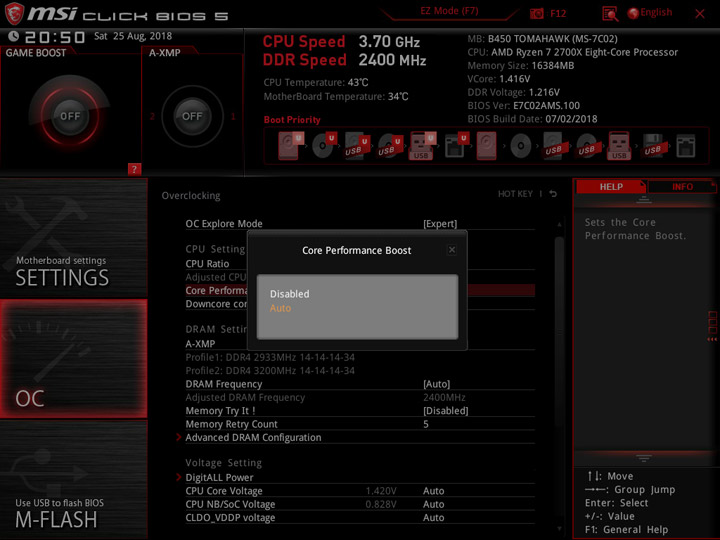

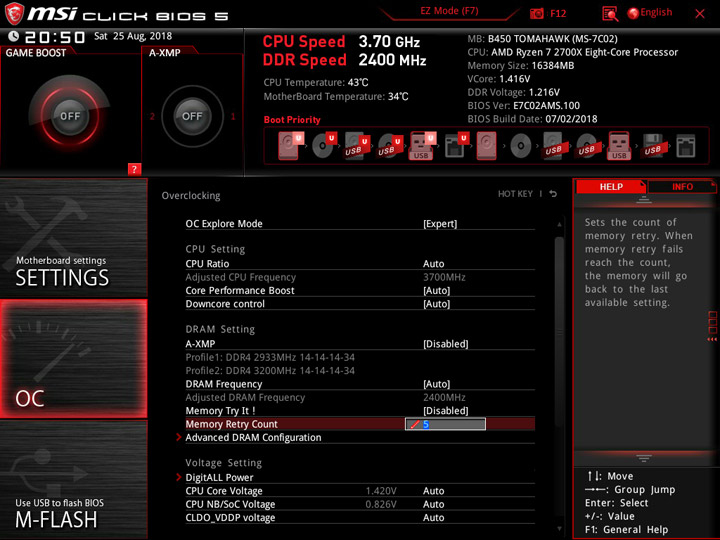

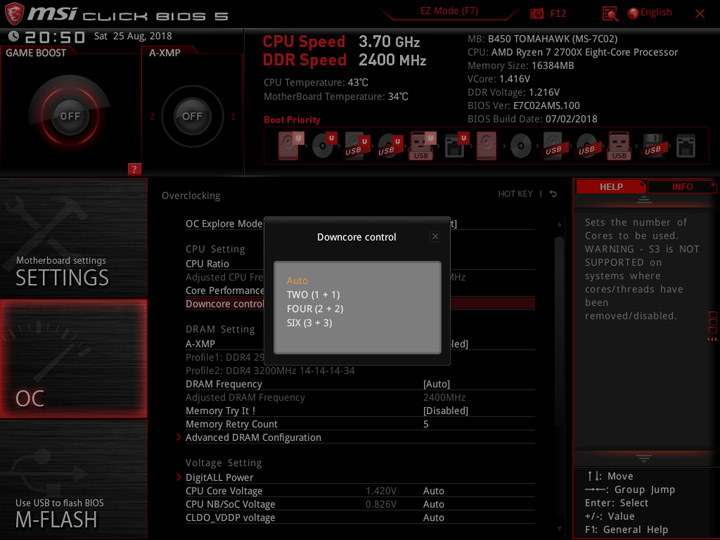

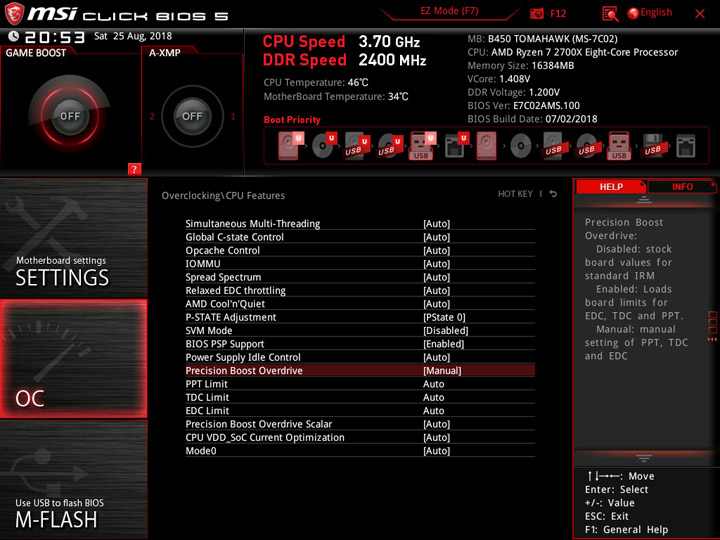

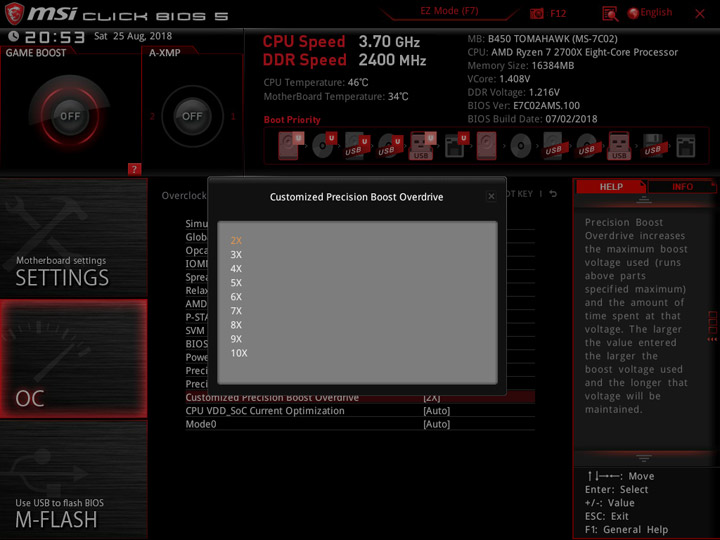

Подменю OC поможет владельцу разогнать ПК, в экспертном режиме есть один скрытый пункт, он служит для ввода числа попыток, предпринимаемых изделием во время старта системы с новыми настройками.

MSI B450 TomahawkMSI B450 TomahawkMSI B450 Tomahawk

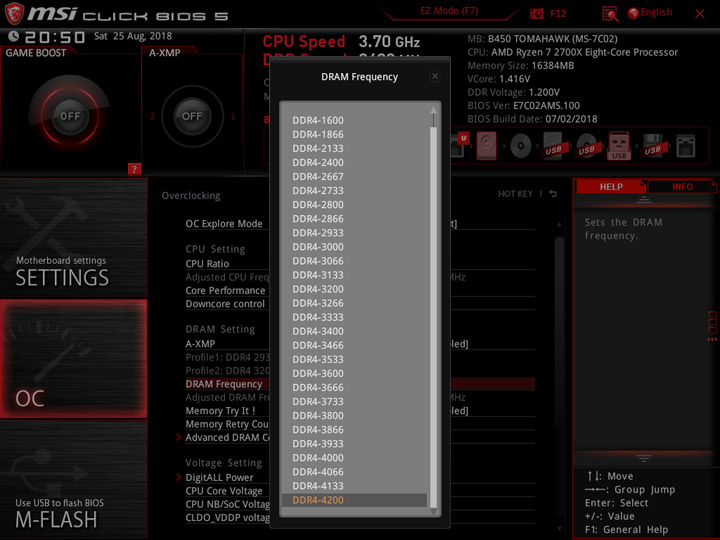

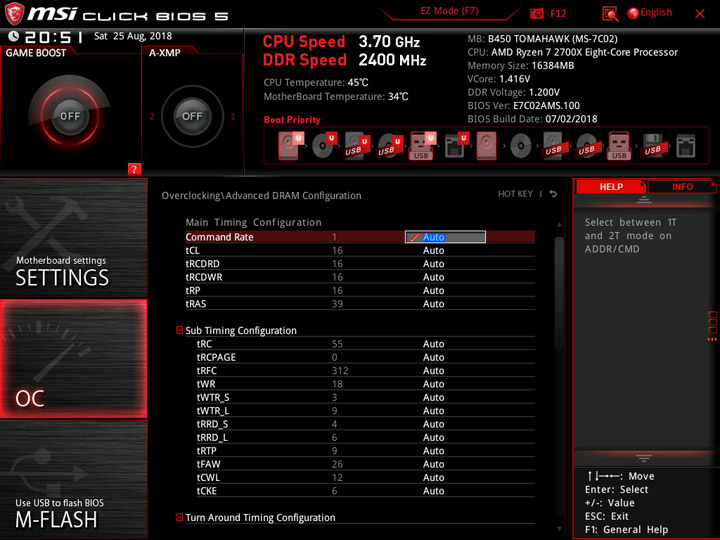

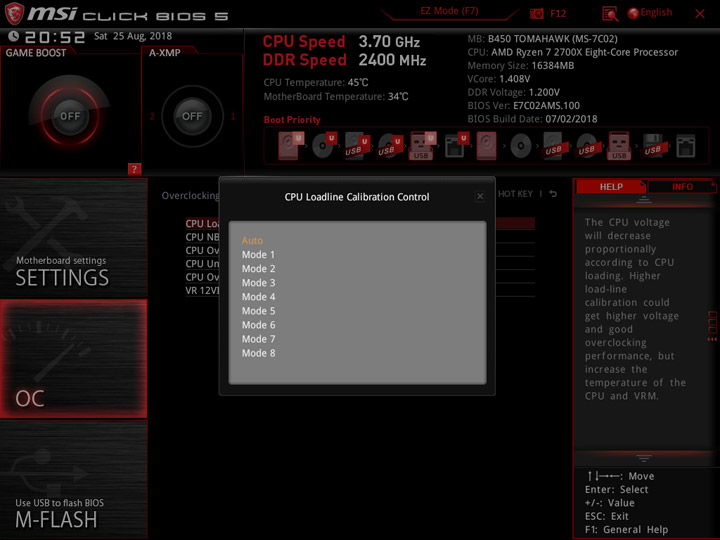

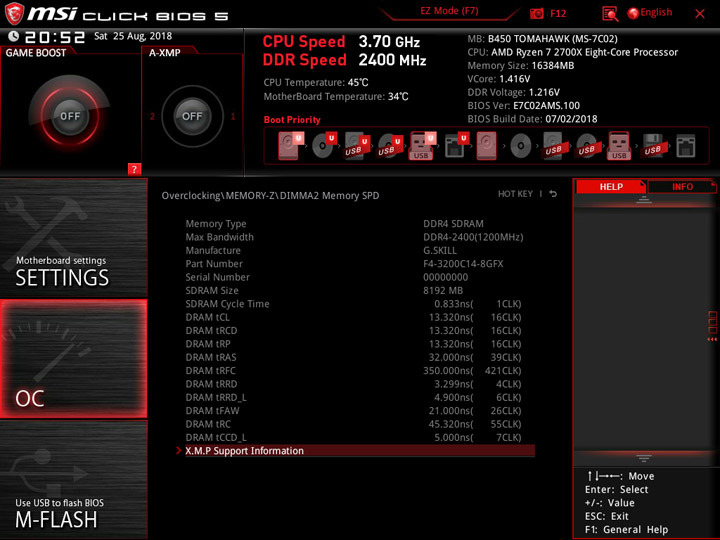

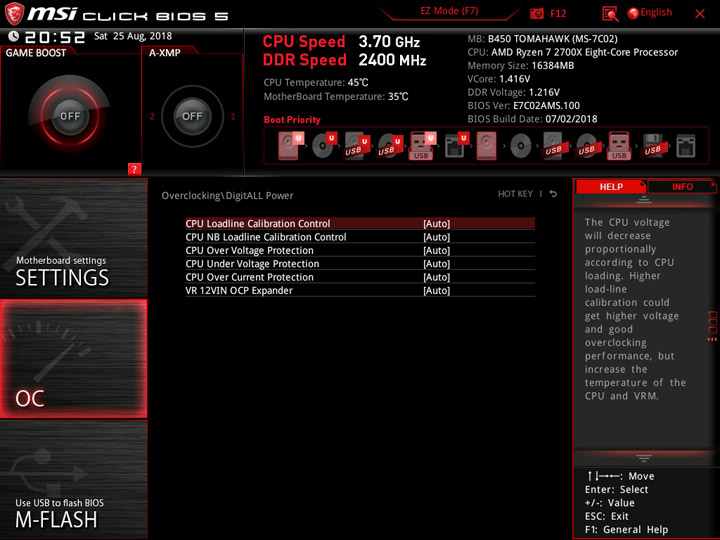

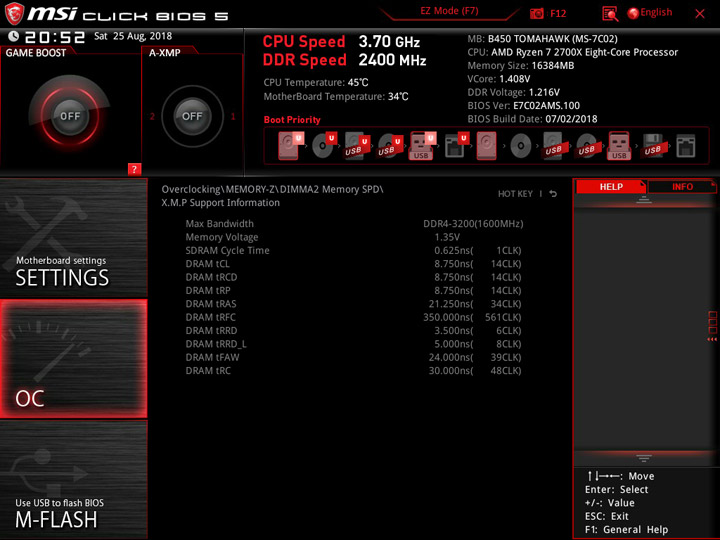

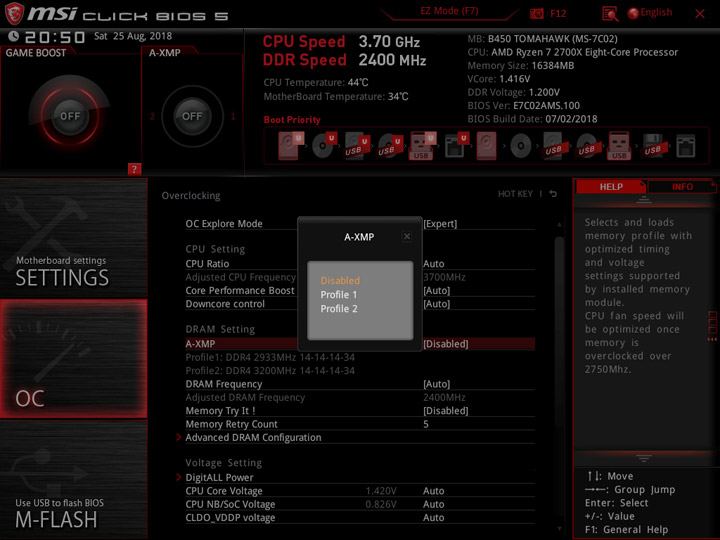

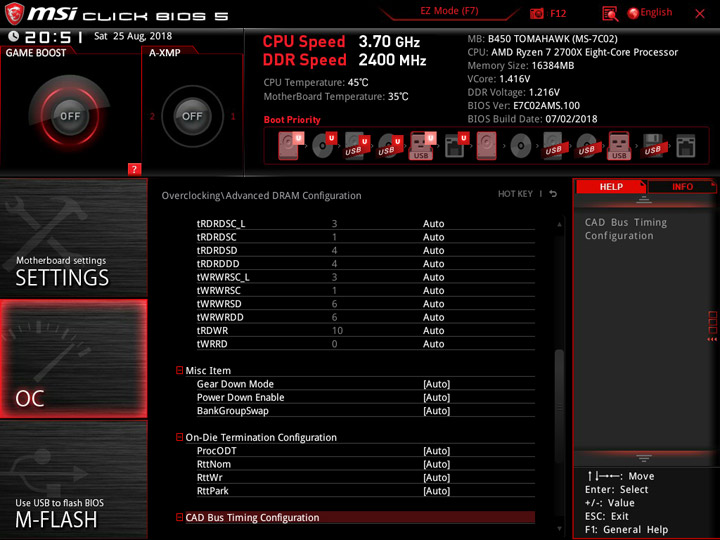

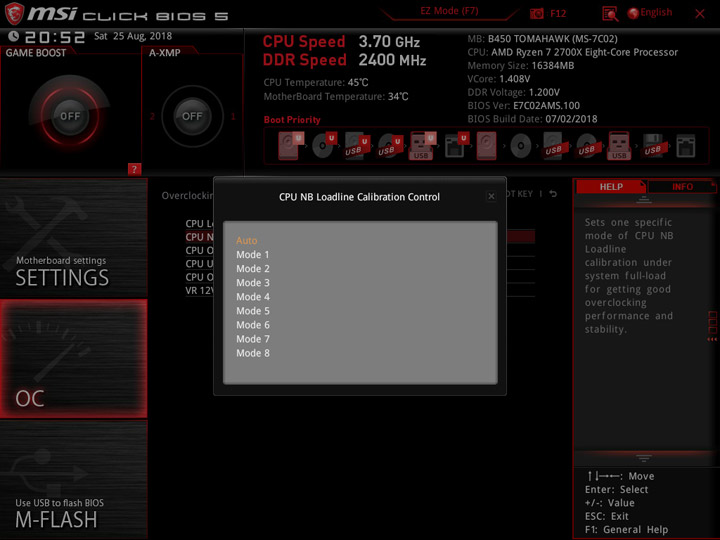

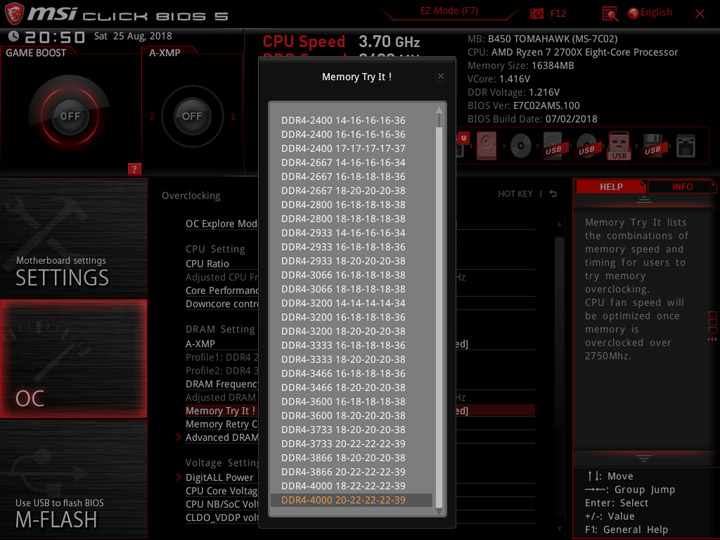

Кроме ручных установок, доступен ряд упрощающих наладку системы пунктов, например, готовые схемы для разгона памяти. В наличии широкий ассортимент профилей LLC, указывать напряжения нужно будет в явном виде.

MSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 Tomahawk

Для удобства восприятия, самые важные переменные и их пределы отображены в таблице:



Параметр Диапазон регулировки Шаг
CPU Ratio (Multiplier) 8,00–63,75 0,06...0,25
CPU Loadline Calibration Control Auto/Mode 1…8 1
CPU Core Voltage (В) 0,9–1,55 0,0125
CPU NB Loadline Calibration Control Auto/Mode 1…8 1
CPU NB/SoC Voltage (В) 0,9–1,3 0,0125
DRAM Frequency (МГц) 1333–2400
2666–4200
266,7
66,7
DRAM Voltage (B) 0,8–2,0 0,01
GFX Clock Frequency (МГц) 200–2000 1
CPU VDDP voltage (В) 0,85–1,5 0,01

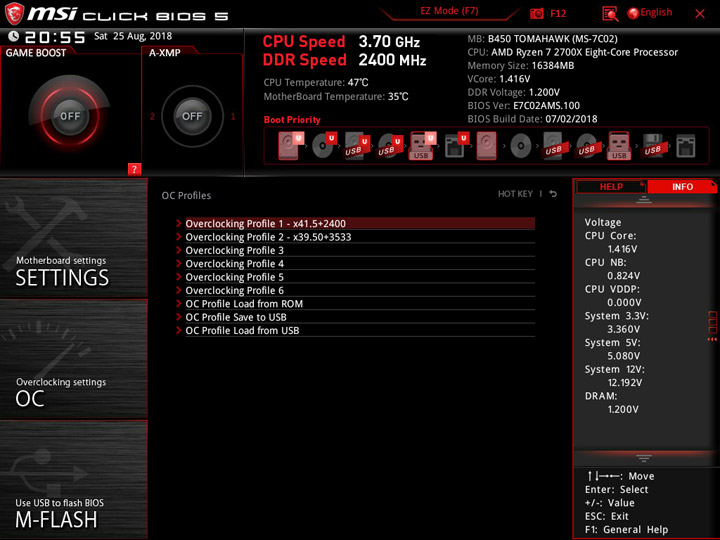

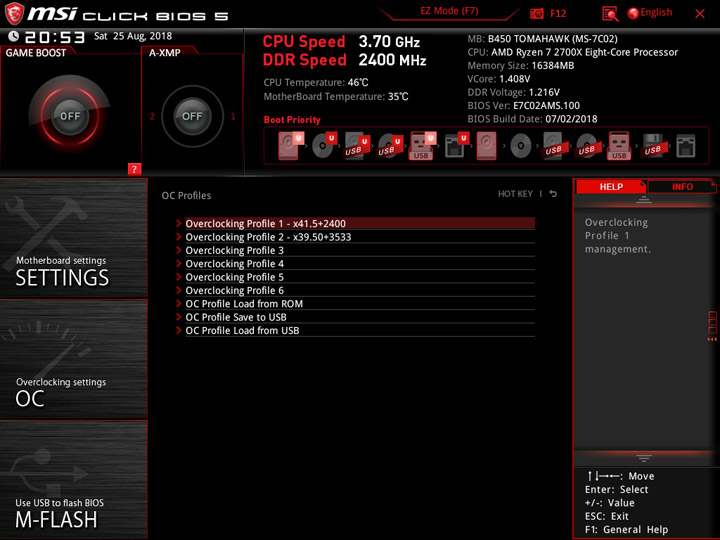

Хранить настройки предлагается в одном из восьми профилей или же на съёмном носителе.

MSI B450 Tomahawk

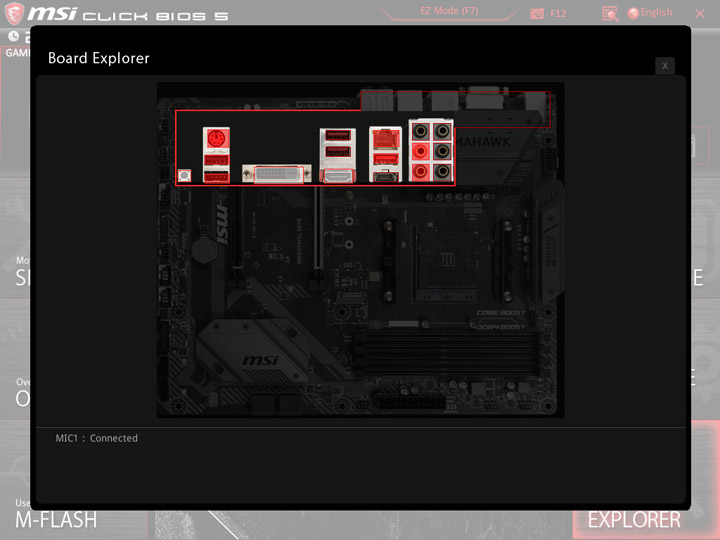

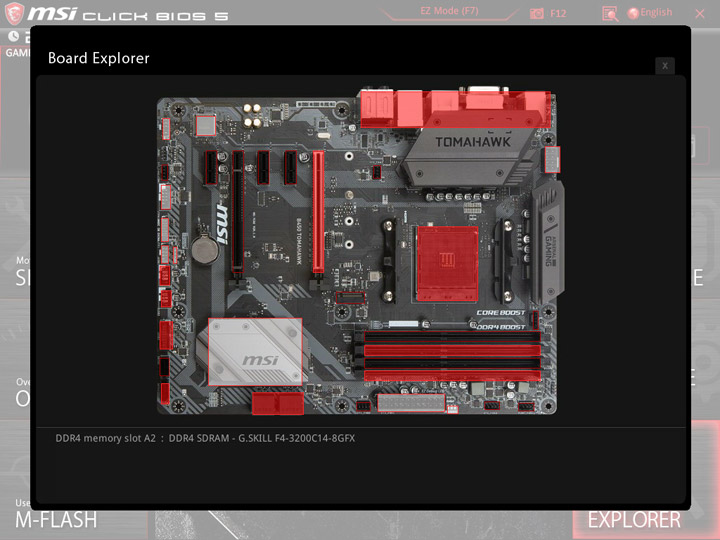

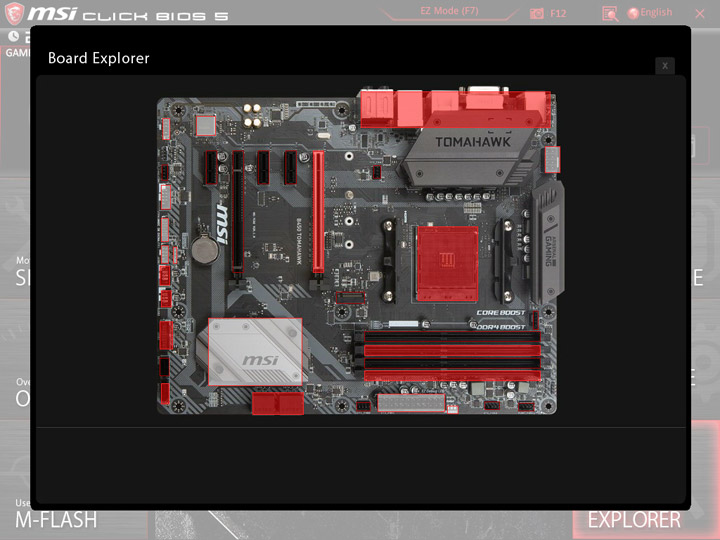

Интерактивный осмотрщик оборудования функционировал без замечаний.

MSI B450 TomahawkMSI B450 TomahawkMSI B450 Tomahawk

Текущие значения напряжений можно увидеть как в подменю по наладке работы вентиляторов (Hardware Monitor), так и переключив справочное поле справа в альтернативный режим.

MSI B450 Tomahawk

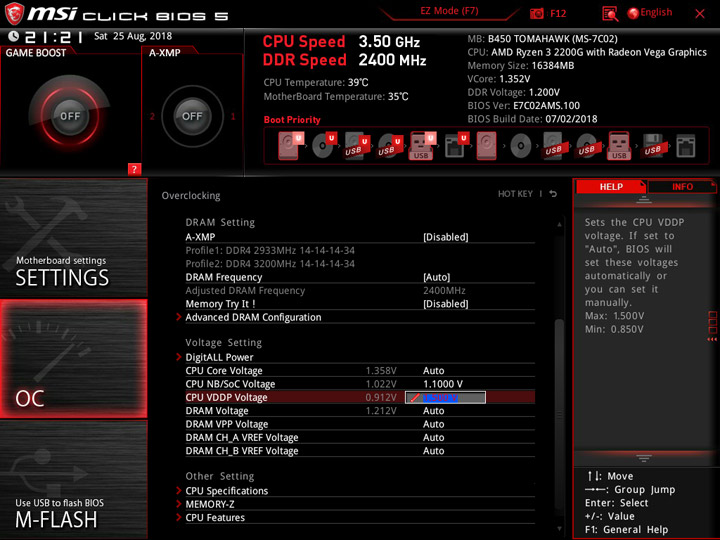

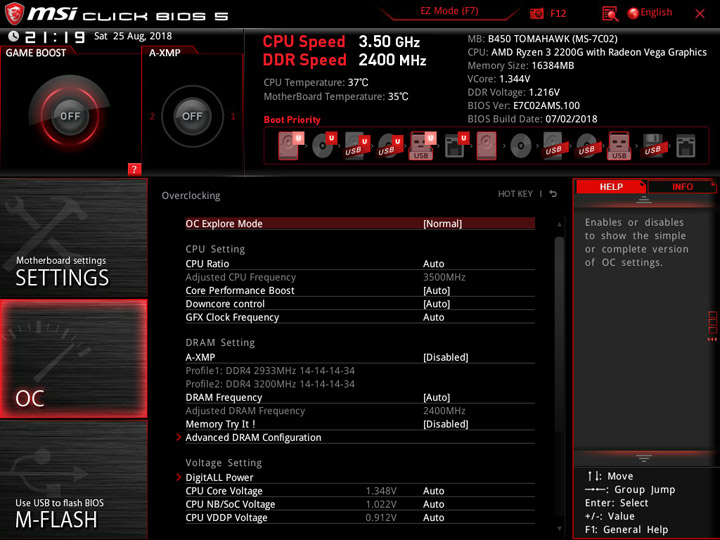

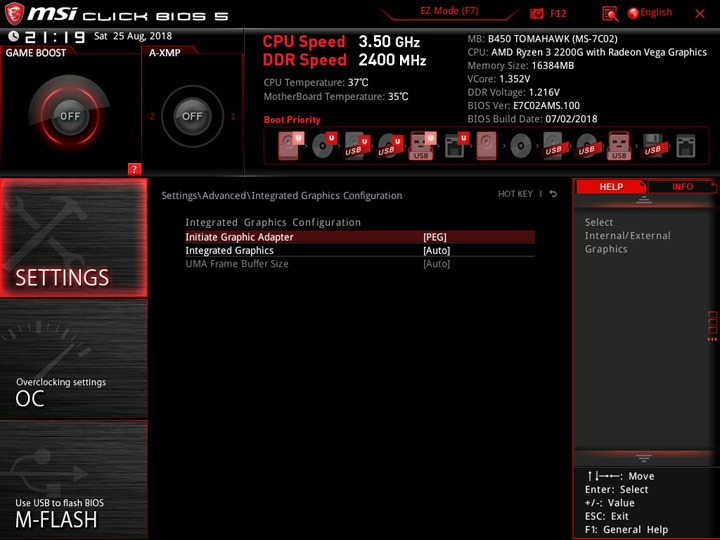

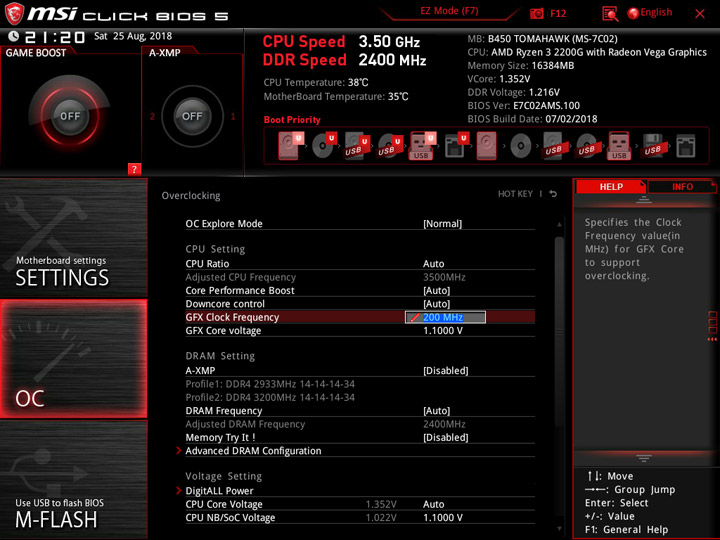

При установке APU появится несколько дополнительных пунктов, они отображены на снимках экрана ниже:

MSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 Tomahawk

Комплектное ПО

Как оказалось, платы начального уровня, принадлежащие к семейству Arsenal Gaming, на фоне продуктов предыдущего поколения, имеют более скромную поддержку. Главным образом, под удар попали ключевые «игровые» утилиты — Gaming Lan Manager и Nahimic 2, связанные с работой Сети и Звука. Зато у нынешней B450 Tomahawk появилась Mystic Light 3 — управляющая программа для многоцветной иллюминации.

  Программное обеспечение
Фирменное APP Manager, Command Center, Gaming APP, Live Update 6, Mystic Light 3, RAMDisk, Smart Tool, Super Charger, X Boost
Сетевое OBS Streaming software (freeware)
Дополнительное MSI GAMING CPU-Z (freeware)

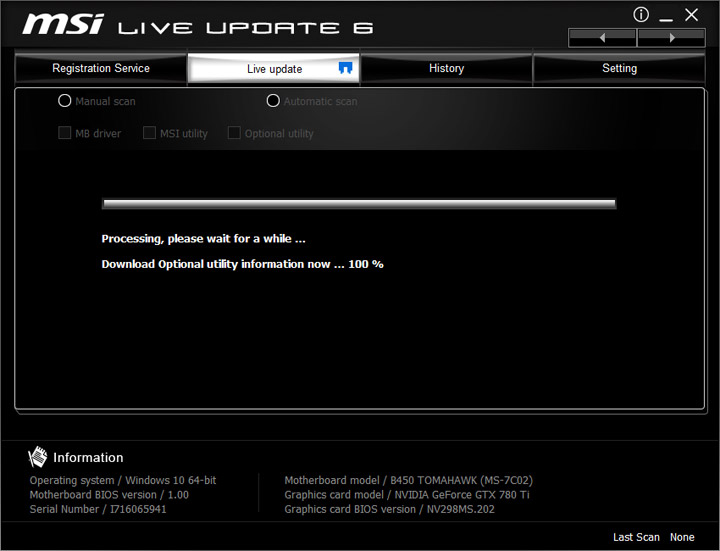

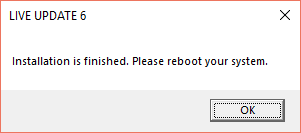

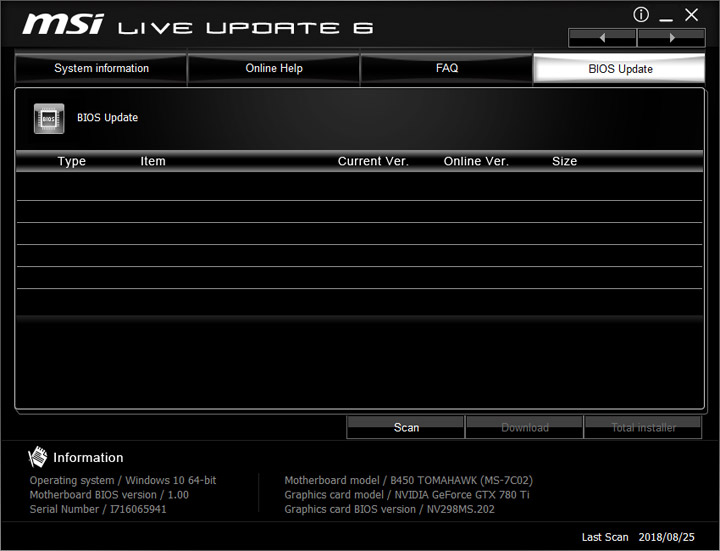

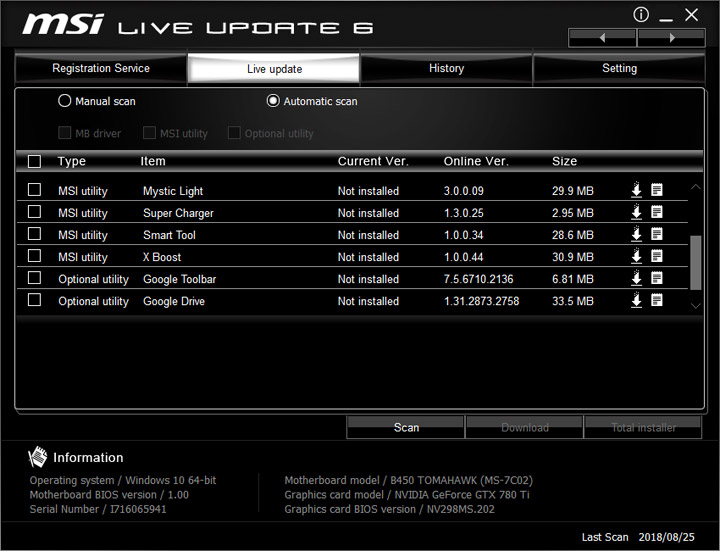

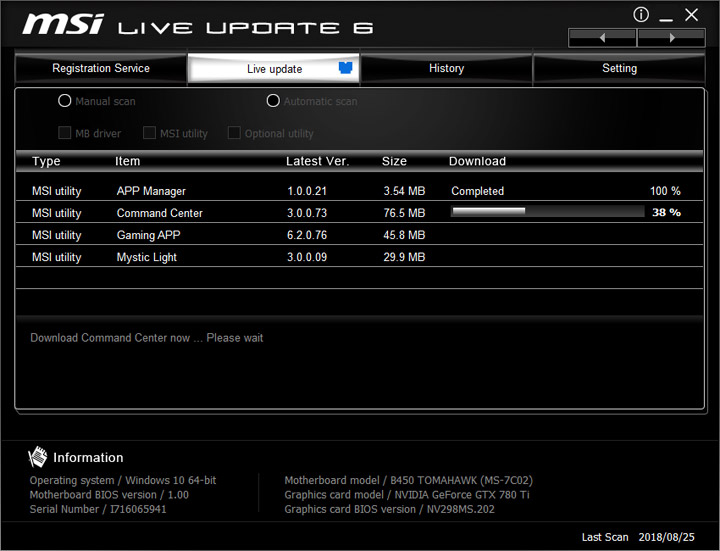

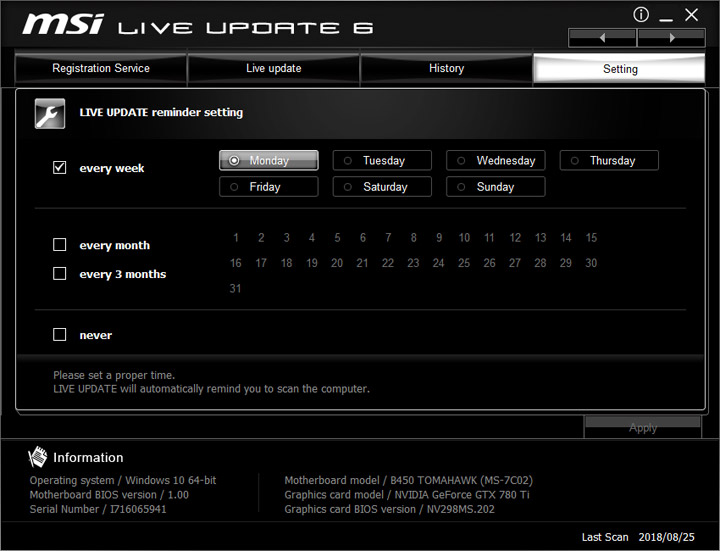

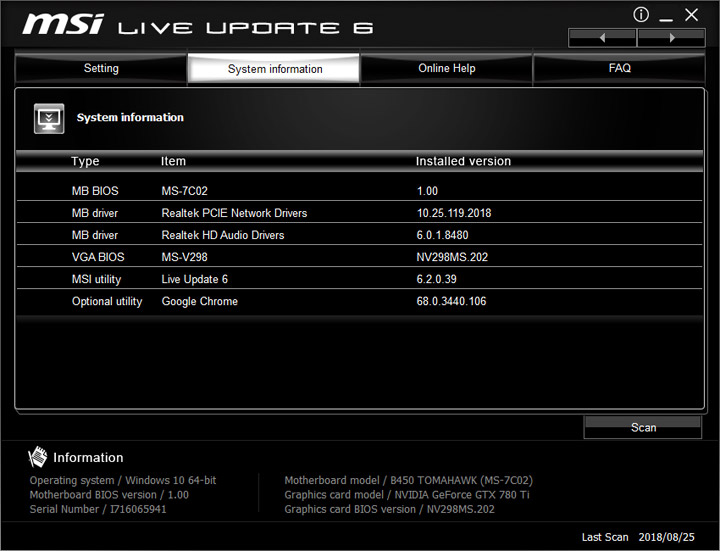

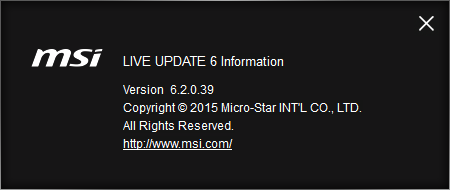

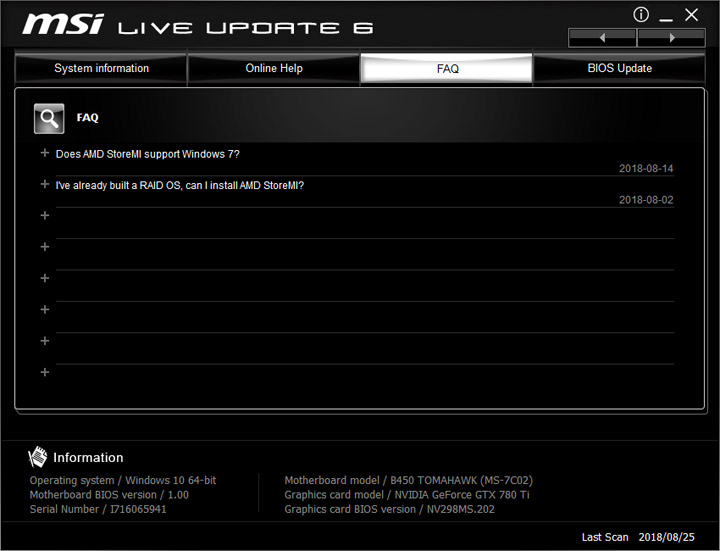

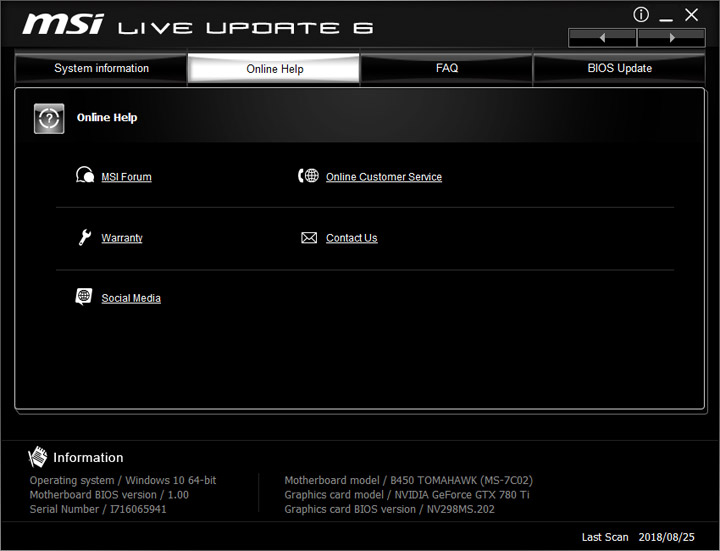

Live Update 6 поможет загрузить свежие версии драйверов и утилит, тут же занявшись их установкой.

MSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 Tomahawk

Не было никаких замечаний и проблем с её функционированием.

MSI B450 TomahawkMSI B450 TomahawkMSI B450 Tomahawk

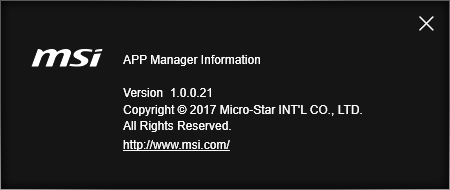

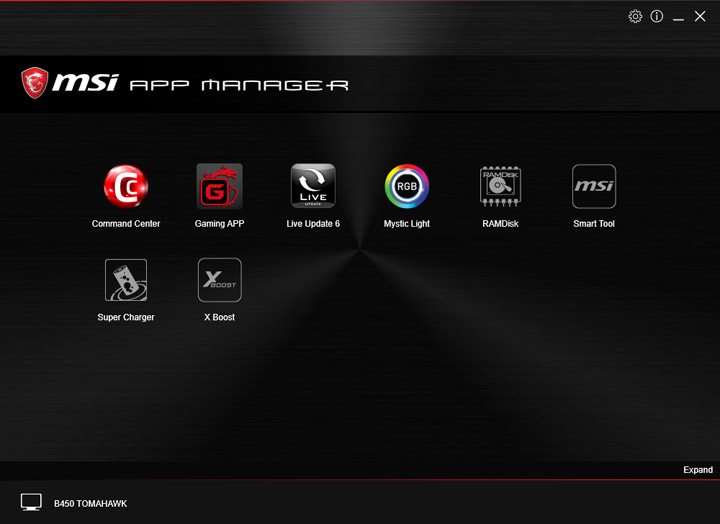

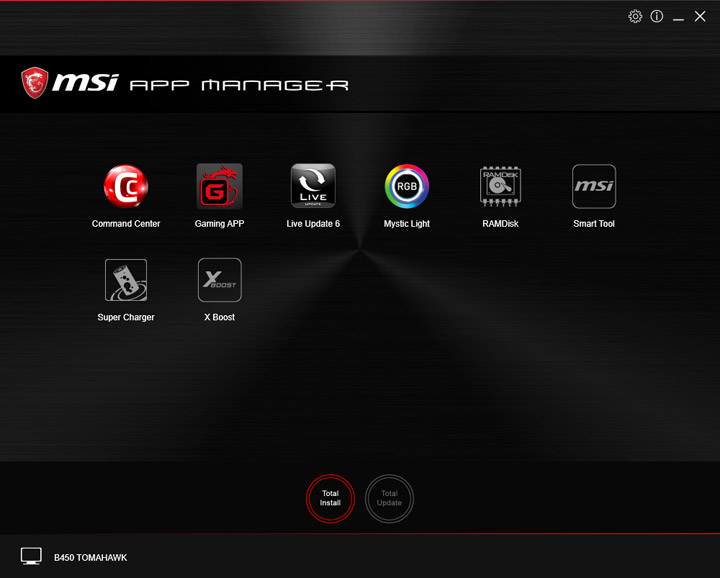

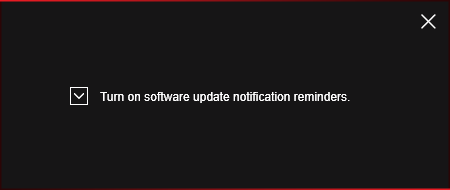

В дальнейшем, удобному доступу к обилию программ будет способствовать оболочка APP Manager, здесь также можно запустить инсталляцию (или обновление) ПО.

MSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 Tomahawk

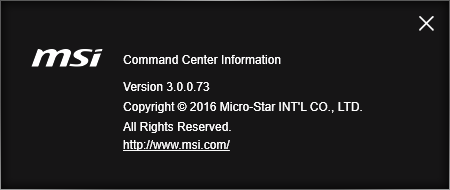

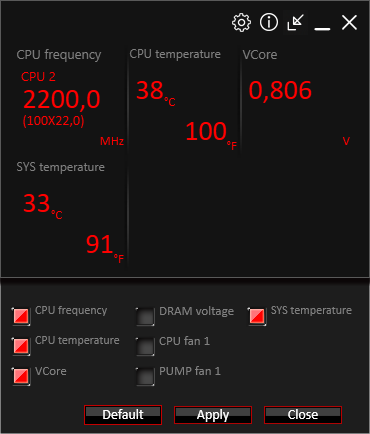

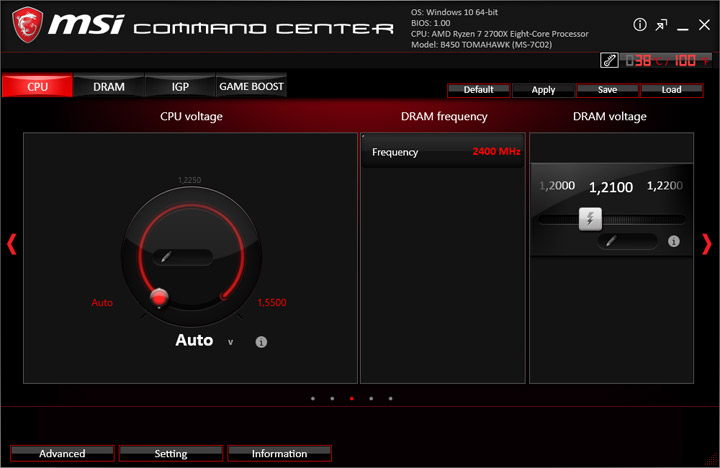

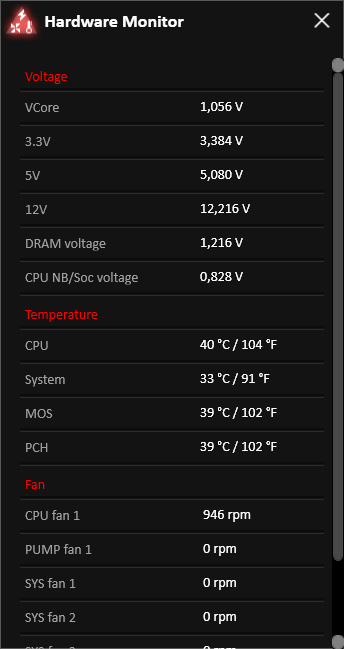

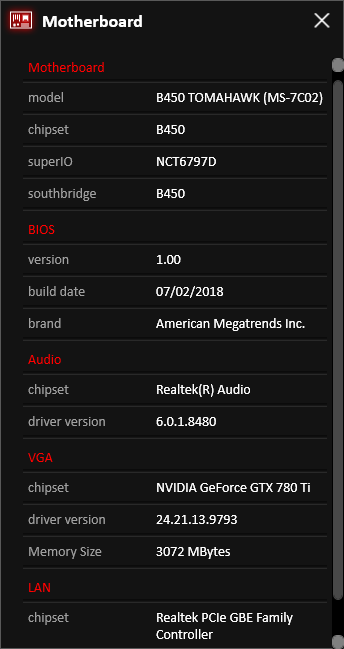

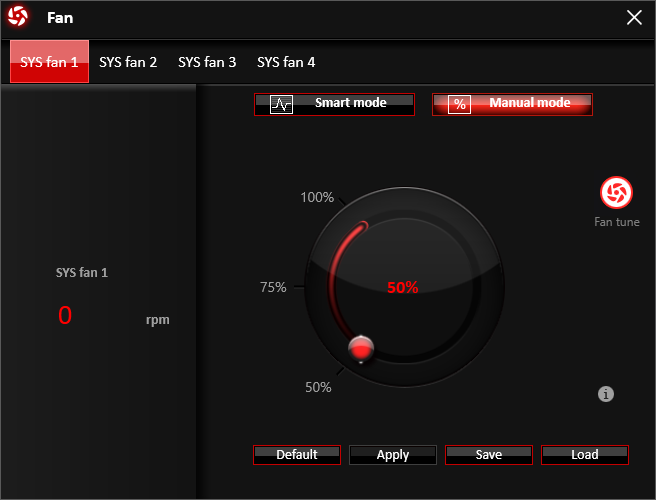

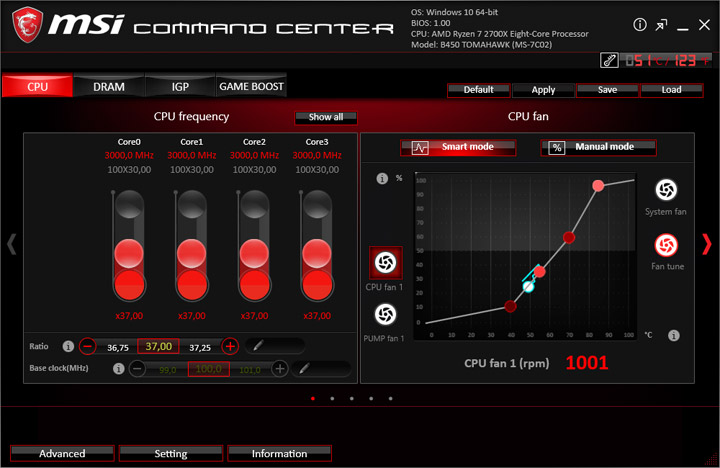

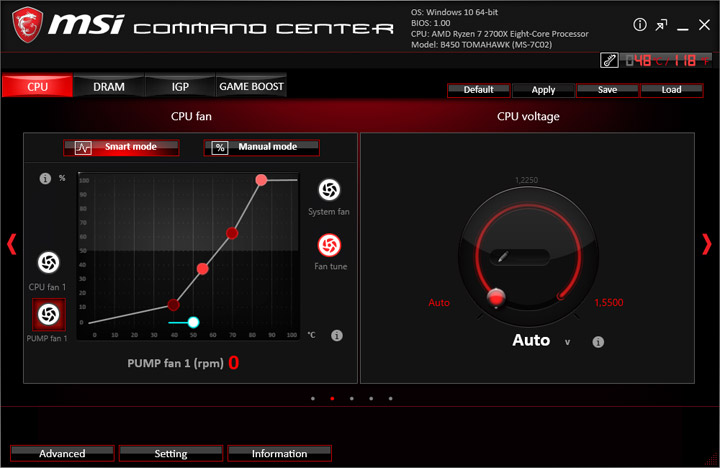

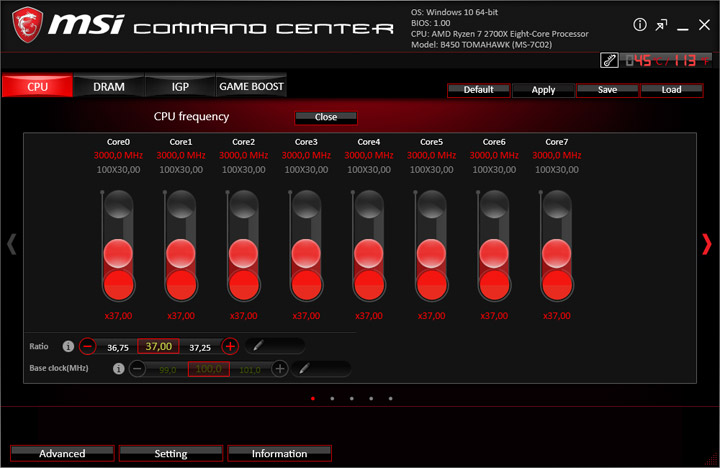

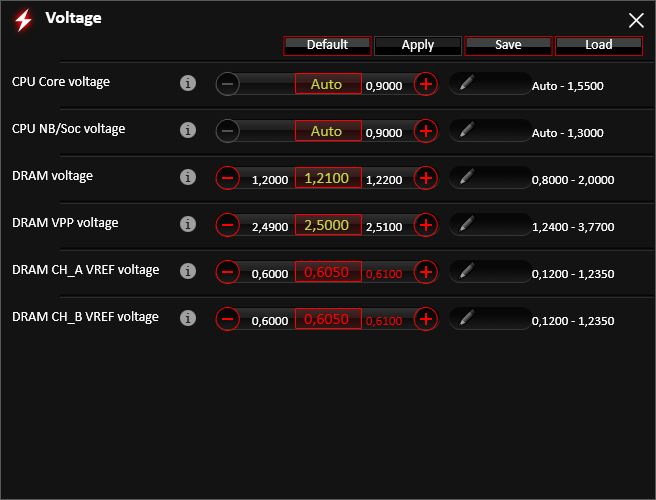

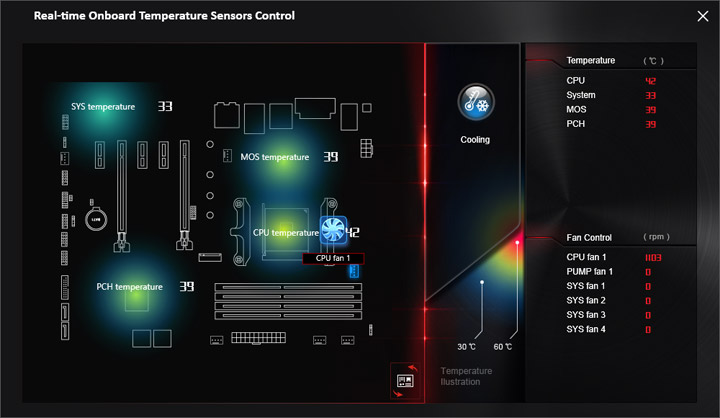

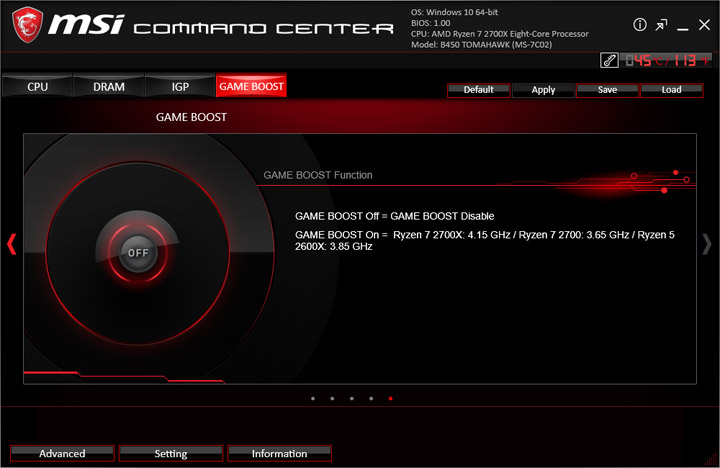

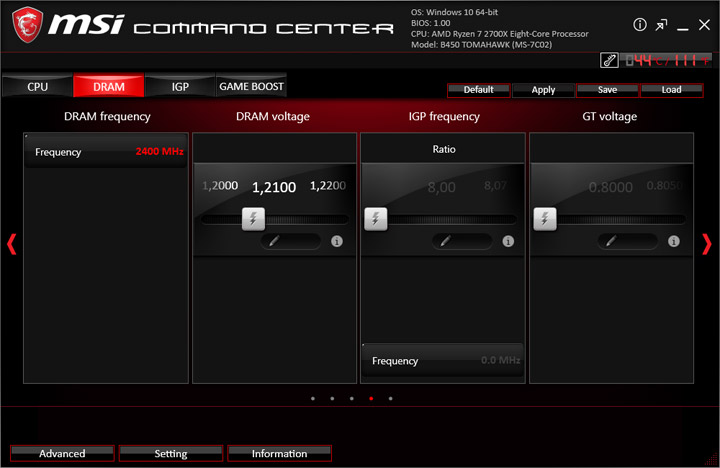

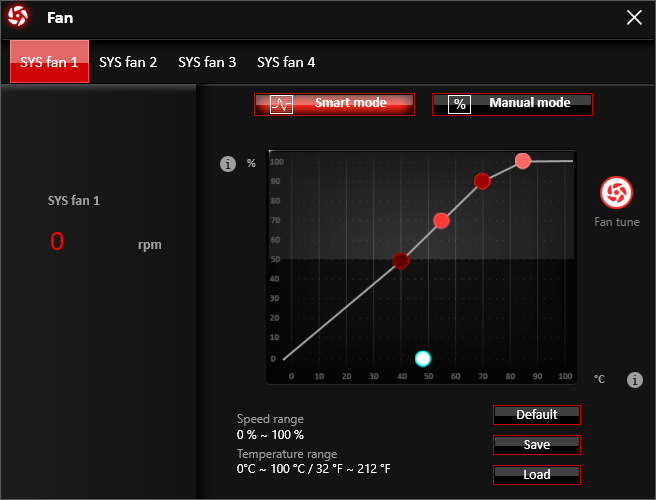

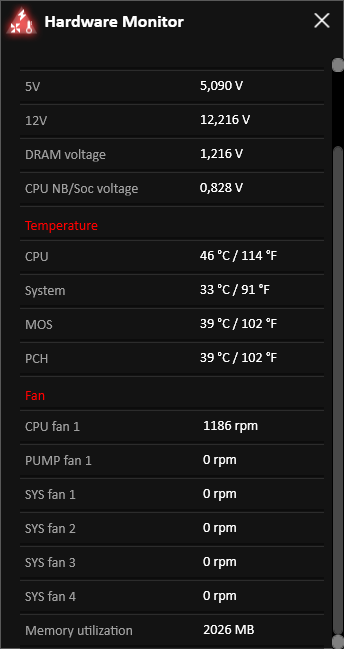

Фирменный Command Center прежнего вида, система работы с охладителями всё ещё уступает механизму, находящемуся в UEFI. А потому роль комплекса будет сводиться скорее к справочно-информационной.

MSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 Tomahawk

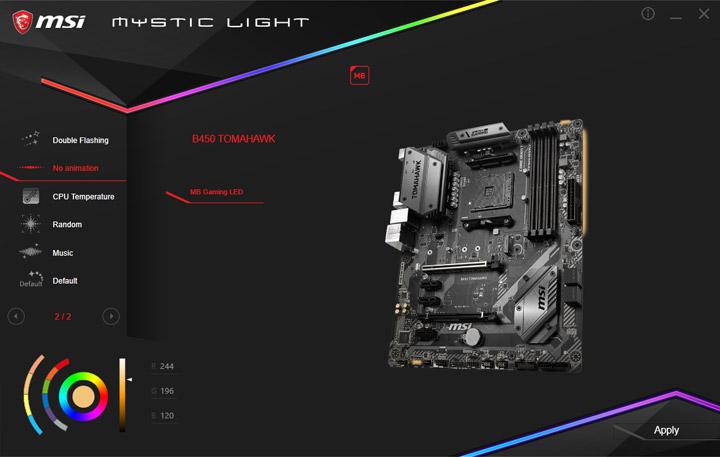

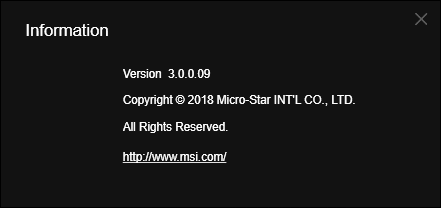

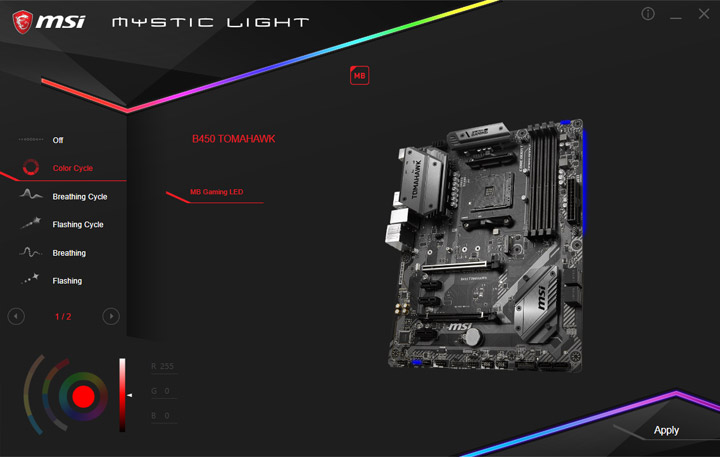

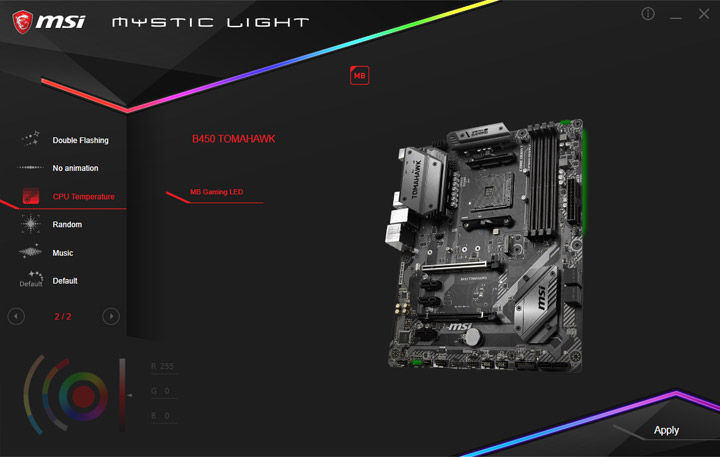

Mystic Light 3 значительно преобразила свой облик, теперь управление подсветкой выглядит понятной и более простой. Доступен ряд готовых сценариев её работы, а вот схема оказалась единой и для внешних устройств, и для самой платы.

MSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 Tomahawk

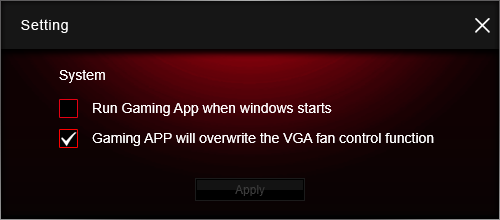

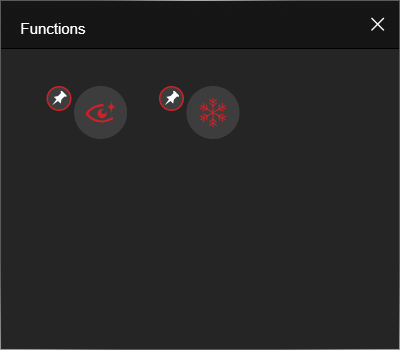

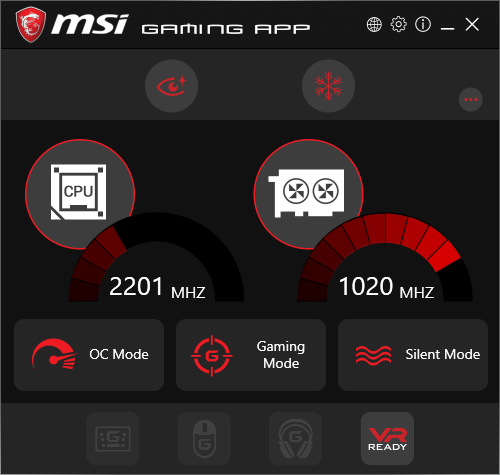

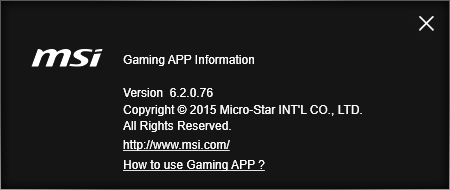

Управление свечением было выделено в отдельное ПО, потому исключённый пункт LED из Gaming APP не вызывает вопросов. А вот к неработающим модулям для написания макросов под клавиатуру и мышь они у меня возникли, ведь прежде этот базис не убирали даже у простейших плат вроде A320M Grenade. Ещё можно вспомнить про доступную прежде, и отсутствующую теперь систему оверлея — Dragon Eye.

MSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 Tomahawk

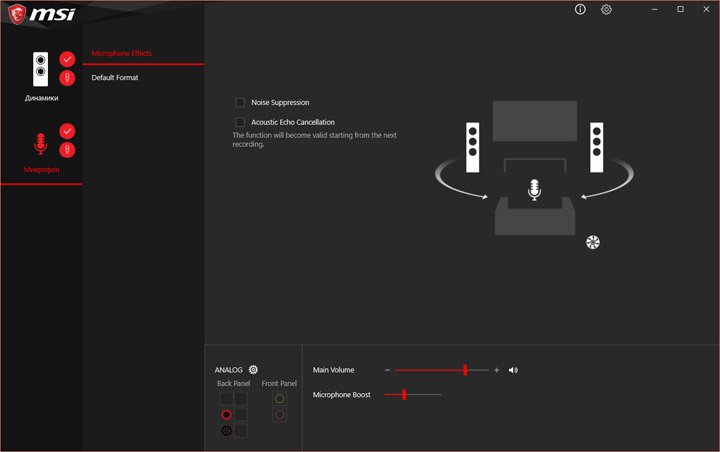

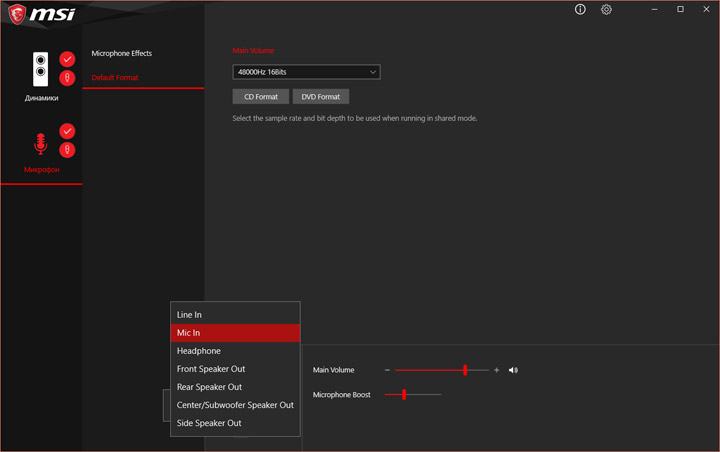

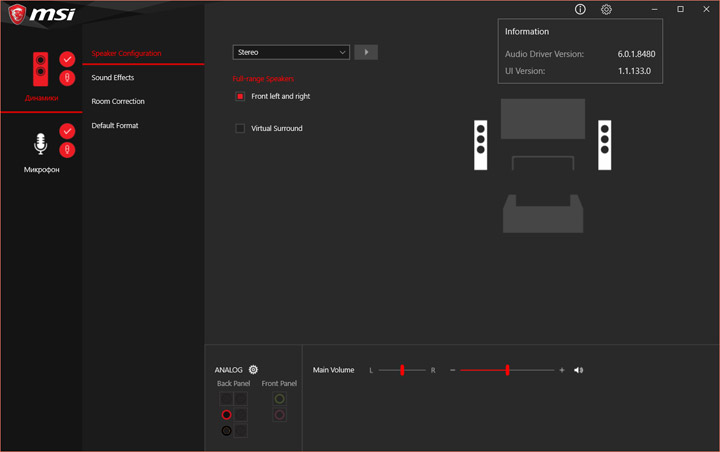

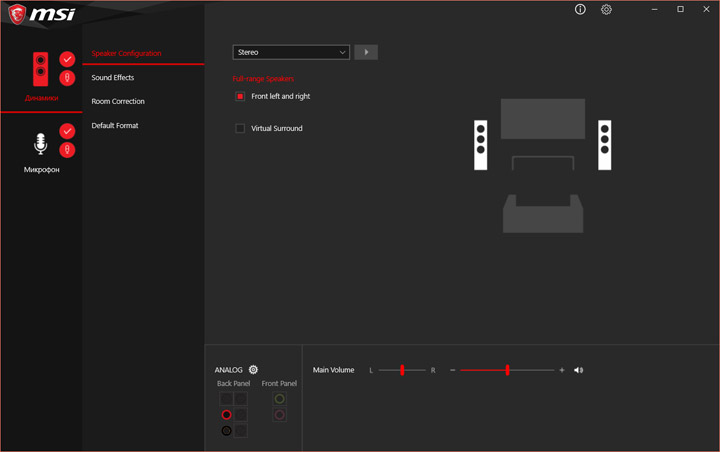

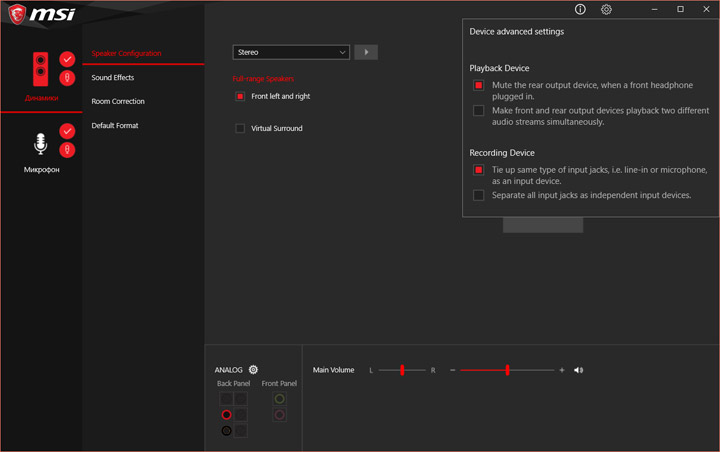

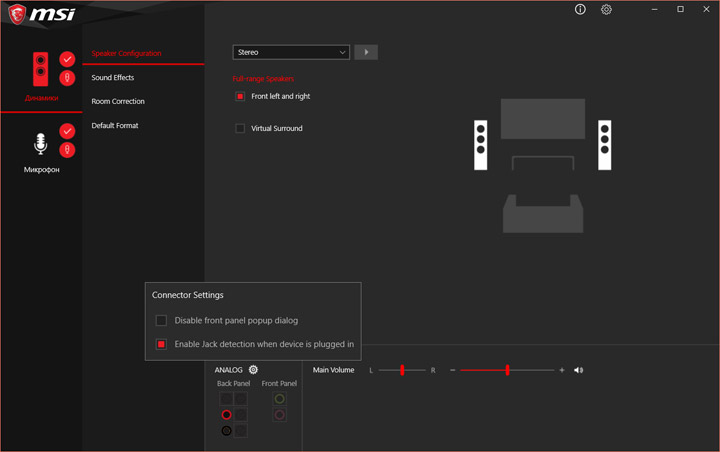

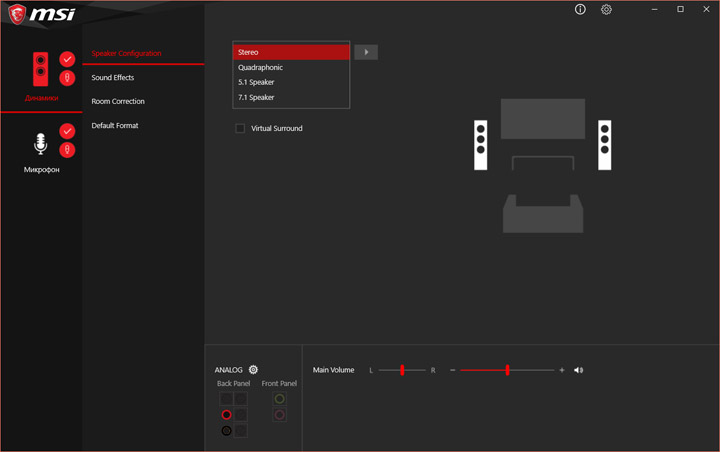

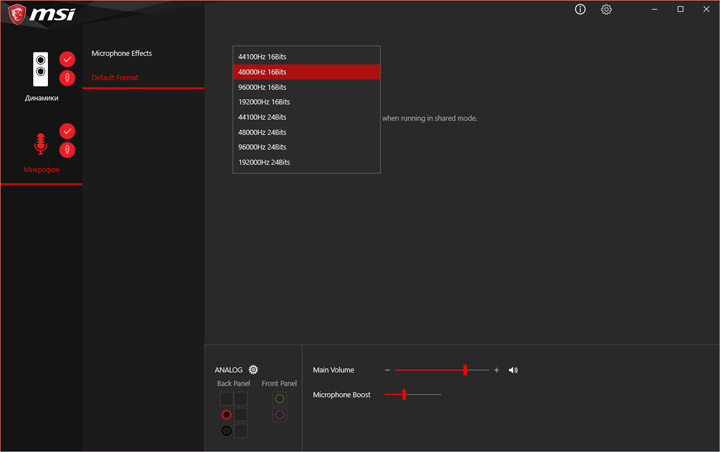

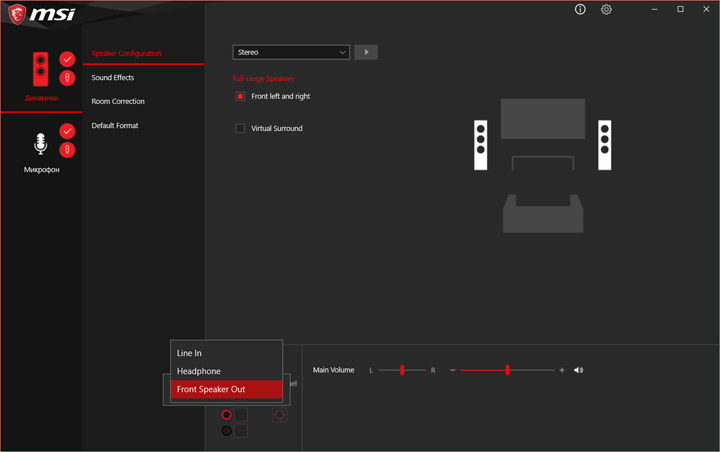

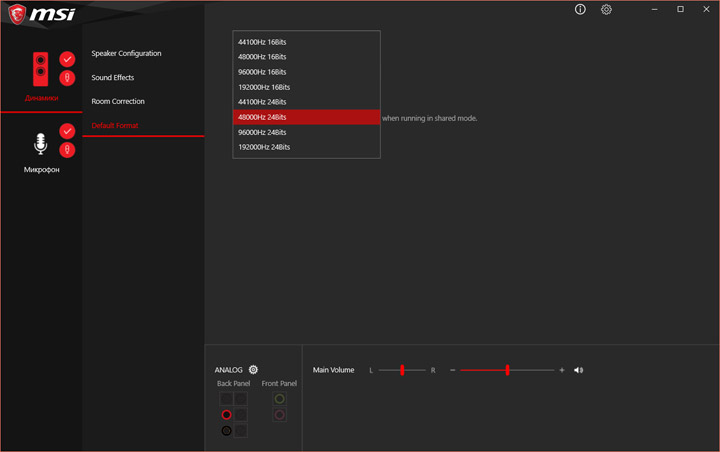

Конфигуратор Realtek подразумевает наличие пары профилей оборудования для красного гнезда на задней панели. Для «Наушников» происходит автоматическое предусиление выходного сигнала, но отсутствующий на плате ОУ заметно сказывается на восприятии материала. Подача ровная, нет проблем с достоверностью в диапазонах СЧ и ВЧ, а вот в области НЧ ощущается нехватка мощности, барабаны звучат неправдоподобно и сухо, общая атмосфера теряется. Никаких программных бонусов для компенсации этого отчего-то тоже нет, придётся использовать эквалайзер или готовые преднастройки от Realtek.

MSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 TomahawkMSI B450 Tomahawk
